Xerox WorkCentre 3119 — каталог запчастей со схемами

Содержание

1. Перечень запасных частей
2. Перечень запасных частей
3. Перечень запасных частей
4. Перечень запасных частей
5. Перечень запасных частей
6. Перечень запасных частей
7. Перечень запасных частей
8. Перечень запасных частей
9. Перечень запасных частей

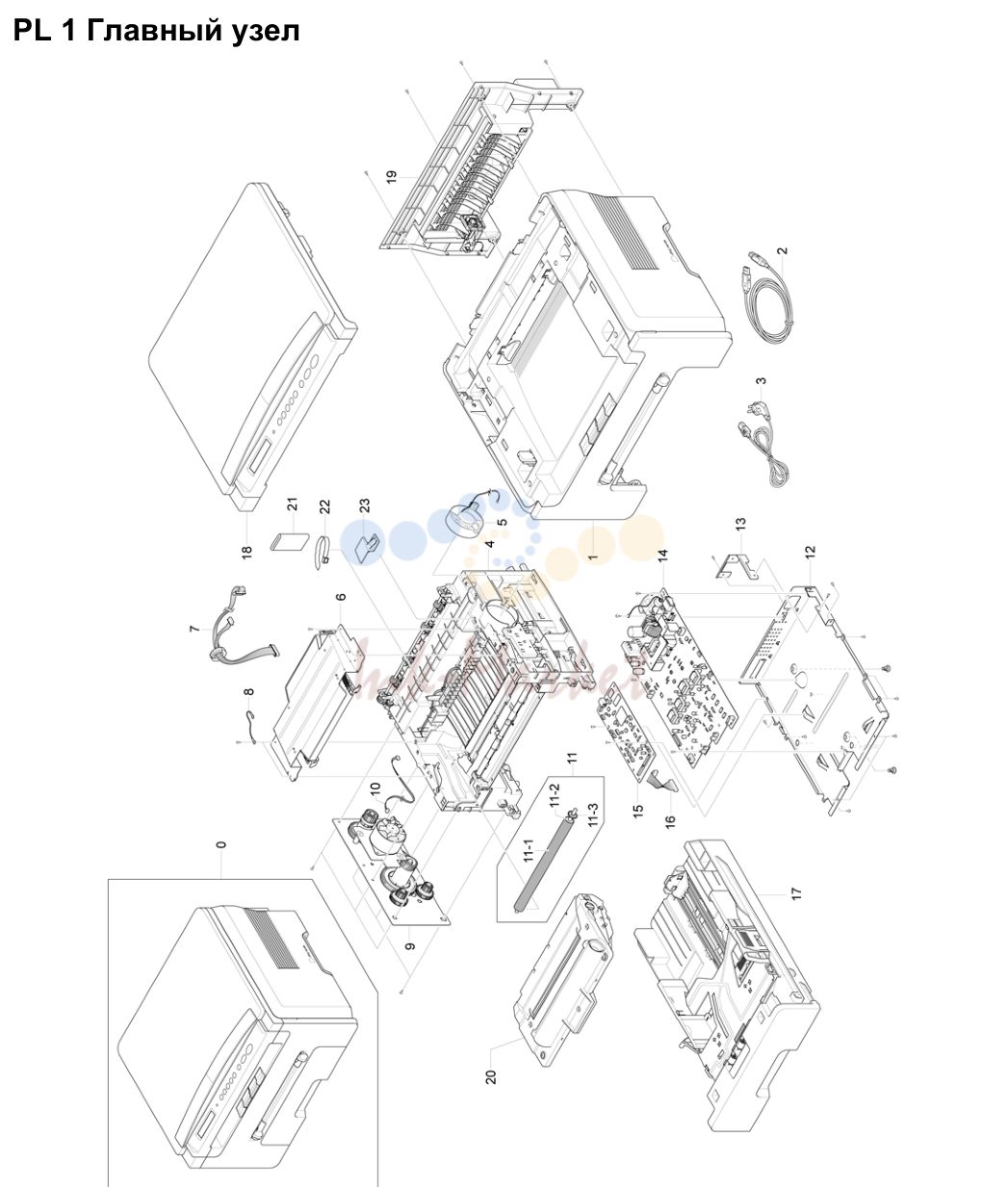

1. Перечень запасных частей

№	Артикул	Описание
0		WORKCENTRE
1		ELA HOU BASE-HOUSING
2		USB CABLE REFER TO PL 10, ITEM
3	105N02072 запросить цену →	CBF-POWER CORD
4		FRAME ASSEMBLY REFER TO PL 3, ITEM
5	127N07521 запросить цену →	TONER FAN (DC_HAWK) REP
6	062N00274 запросить цену →	UNIT-HUMMING_VE LSU REP
7		CBF HARNESS-OPE
8	152N11596 запросить цену →	CBF HARNESS-LSU
9		DRIVE ASSEMBLY REFER TO PL 6, ITEM
10		MOTOR HARNESS
11		TRANSFER ROLLER REP
11-1	022N02266 ✓ в наличии	ROLLER TRANSFER SPONGE
11-2		PPR-SPACER_TR
11-3	007N01548 запросить цену →	GEAR_TRANSFER
12	055N00289 запросить цену →	SHIELD ENGINE ASSEMBLY REP
13	030N00705 запросить цену →	BRACKET-P-INLET
14	105N02110 запросить цену →	SMPS/HVPS 220V REP
15	140N63204 запросить цену →	MAIN PBA REP
16	152N11597 запросить цену →	CBF HARNESS-ENGINE
17		CASSETTE ASSEMBLY REFER TO PL 9, ITEM
18		SCAN ASSEMBLY REFER TO PL 7, ITEM
19	002N02611 запросить цену →	REAR COVER REFER TO PL 2, ITEM
20		ELA UNIT-DEVE
21		CIS HARNESS BRACKET
22		ADJUSTABLE CABLE TIE
23	021N02254 запросить цену →	CAP M LSU

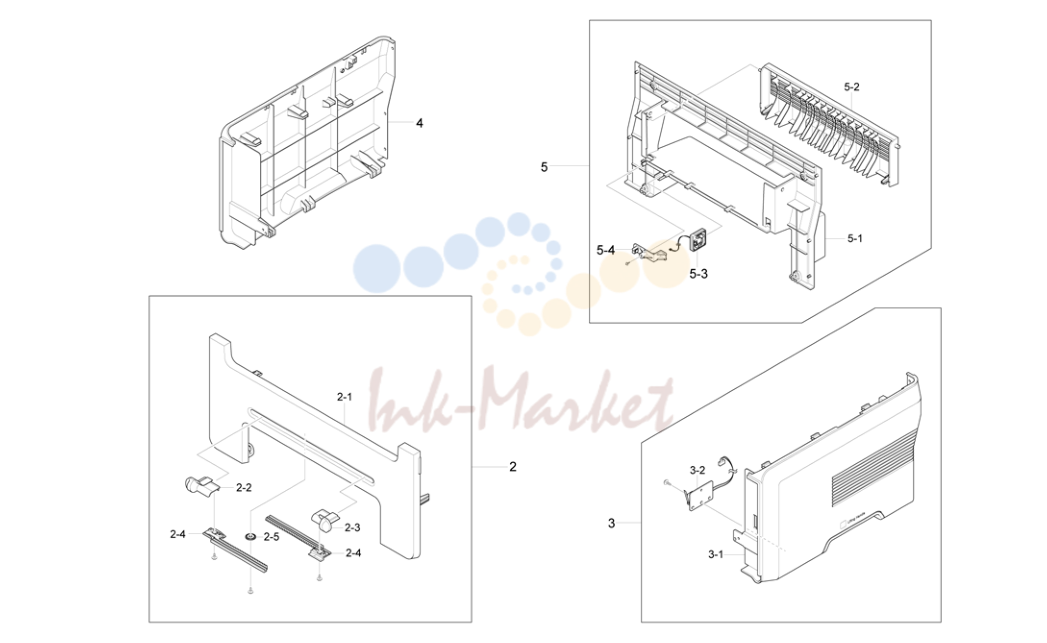

2. Перечень запасных частей

№	Артикул	Описание
0		HOUSING BASE ASSEMBLY
1	002N02610 запросить цену →	MIDDLE COVER UNIT REP
1-1		MIDDLE_COVER-MAIN_FRAME
1-2		SPRING ETC-TS-CHARGE APOLLO
1-3		STOPPER-M-LEVER
1-4		PMO-SUB_M_STACKER
1-5	038N00500 запросить цену →	STACKER-M-LARGE
1-6	038N00501 запросить цену →	STACKER-M-SMALL
2	002N02614 запросить цену →	FRONT COVER REP
2-1		COVER-M-FRONT
2-2		ADJUST-M_MANUAL_L
2-3		ADJUST-M_MANUAL_R
2-4		ADJUST RACK-M-MANUAL
2-5		GEAR-RACK_PINION
3	002N02613 запросить цену →	RIGHT SIDE COVER REP
3-1		COVER-M-SIDE R
3-2		COVER OPEN MICRO SWITCH
4	002N02612 запросить цену →	LEFT SIDE COVER REP
5	002N02611 запросить цену →	REAR COVER REP
5-1		COVER-M-REAR
5-2		COVER-M-REAR DOOR
5-3	127N07354 запросить цену →	FUSER FAN (DC 24V) REP
5-4	152N11729 запросить цену →	HOLDER-M_HARNESS

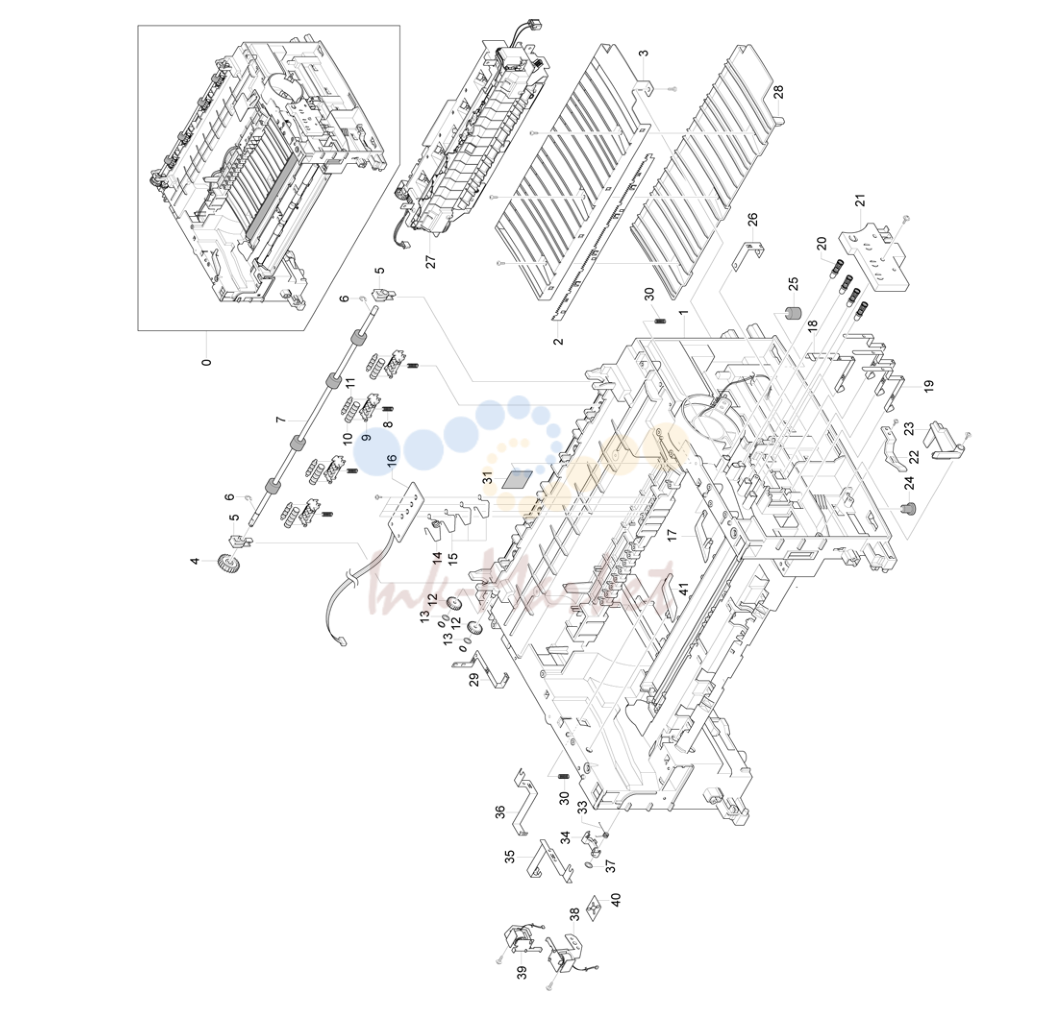

3. Перечень запасных частей

№	Артикул	Описание
0	001N00487 запросить цену →	ELA UNIT-FRAME LOWER (220V)
1		FRAME_M_BASE
2	015N00548 запросить цену →	PLATE_P_SAW
3	038N00408 запросить цену →	PLATE-M-TR
4		GEAR-EXIT
5		HOLDER BEARING EXIT
6		E-CLIP
7	022N02269 запросить цену →	EXIT ROLLER REP
8	009N01522 запросить цену →	SPRING-CS
9	019N00819 запросить цену →	HOLDER-M_EXIT
10		PMO-M-ROLLER EXIT MAIN
11		PMO-M-ROLLER EXIT FR
13		WASHER
14		GUIDE-M-KNOCK UP
15		IPR-P-TERMINAL DEV KEY
16		CRUM PBA REP
17	032N00433 запросить цену →	PMO-PLATE GUIDE DEV RIGHT
18		PLATE-P-TERMINAL CR
19		IPR-P-TERMINAL CON
20	116N00241 запросить цену →	MEC-TERMINAL
21	115N00870 запросить цену →	HOUSING-M-TERMINAL
22	003N00947 запросить цену →	PMO-LOCKER CST
23	120N00460 запросить цену →	PMO ACTUATOR CVR OPEN
24		FOOT-FRONT
25		FOOT-BACK
26		IPR-P-GROUND_TR
27		FUSER UNIT REFER TO PL 5, ITEM
28		GUIDE-M-TR LOWER
29		IPR-P-GROUND_FUSER
30		SPRING ETC-GUIDE DEV
31		LABEL(R)-HV FUSER
32	022N02131 запросить цену →	BRACKET-P-FEED
33		SPRING-TS
34	130N01375 запросить цену →	CAM-M-PICK_UP
35		IPR-GROUND_DRIVE
37		RING-CS
38	121N01088 запросить цену →	SOLENOID HB (BYPASS) REP
39	130N01376 запросить цену →	SOLENOID HB (PICKUP) REP
40		RUBBER SEAT
41	032N00434 запросить цену →	PMO-PLATE GUIDE DEV LEFT

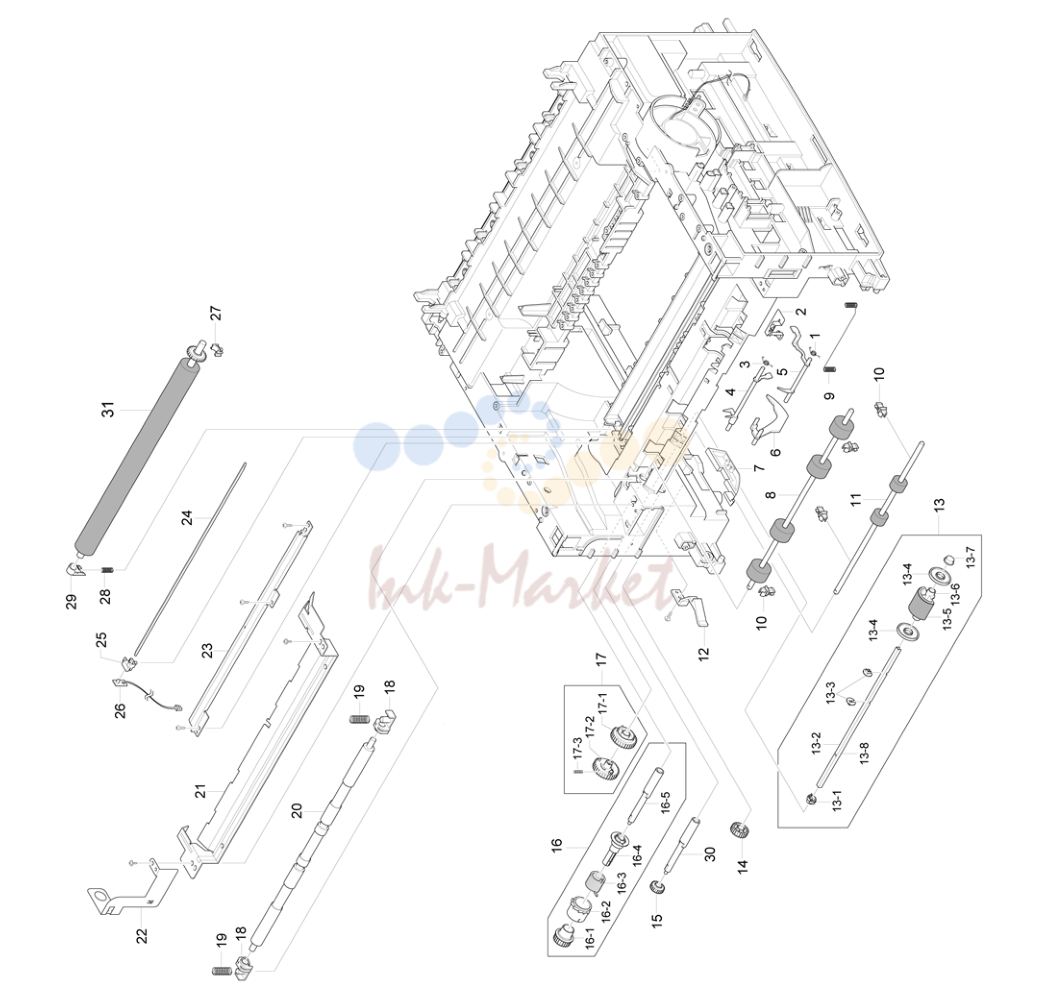

4. Перечень запасных частей

№	Артикул	Описание
1		SPRING TS
2		IPR-P-GROUND EARTH TR
3		SPRING TS
4	022N02127 запросить цену →	FEED SENSOR ACTUATOR
5	709N00007 запросить цену →	BYPASS SENSOR ACTUATOR
6	121N01087 запросить цену →	PAPER SENSOR ACTUATOR
7		FRAME EXT
8	022N02128 запросить цену →	FEED ROLLER 1 REP
9		SPRING-ETC
10	022N02129 запросить цену →	PMO-BUSHING FEED
11	022N02130 запросить цену →	FEED ROLLER REP
12		PMO-LOCKER CST
13	130N01378 запросить цену →	PICKUP ROLLER REP
13-1		BUSH-M-PICKUP LEFT
13-2		SHAFT-P-PICKUP
13-3		STOPPER-PICKUP
13-4		PMO-IDLE-PICKUP
13-5		SPONGE-ROLLER-PICKUP
13-6		BUSH-M-PICKUP RIGHT
13-7		HOUSING-M-PICKUP
13-8		REINFORCEMENT BAR
14		GEAR IDLE
15		GEAR FEED
16	121N01141 запросить цену →	MEA-UNIT_CLUTCH
16-1		GEAR FEED
16-2		PMO-COLLAR SPRING
16-3		SPRING TS
16-4		PMO-HUB CLUTCH
16-5	FEED1 запросить цену →	SHAFT
17	130N01377 запросить цену →	AS GEAR PICKUP
17-1		PMO-GEAR PICKUP B
17-2		PMO-GEAR PICKUP A
17-3		SPRING-CS
18		BUSH-M-FEED_IDLE
19		SPRING-ETC TR
20		SHAFT-FEED IDLE
21	038N00409 запросить цену →	GUIDE PAPER
22		IPR-P-GROUND_GUIDE PAPER
23	115N00854 запросить цену →	IPR-P-EARTH TRANSFER
24	062N00259 запросить цену →	PTL LENS
25		HOLDER-PTL
26	140N62968 запросить цену →	PTL PBA
27		PMO-BUSHING TR R
28		SPRING ETC-TR LEFT HAWK
29		BUSH-M-TR-LEFT
30		SHAFT FEED

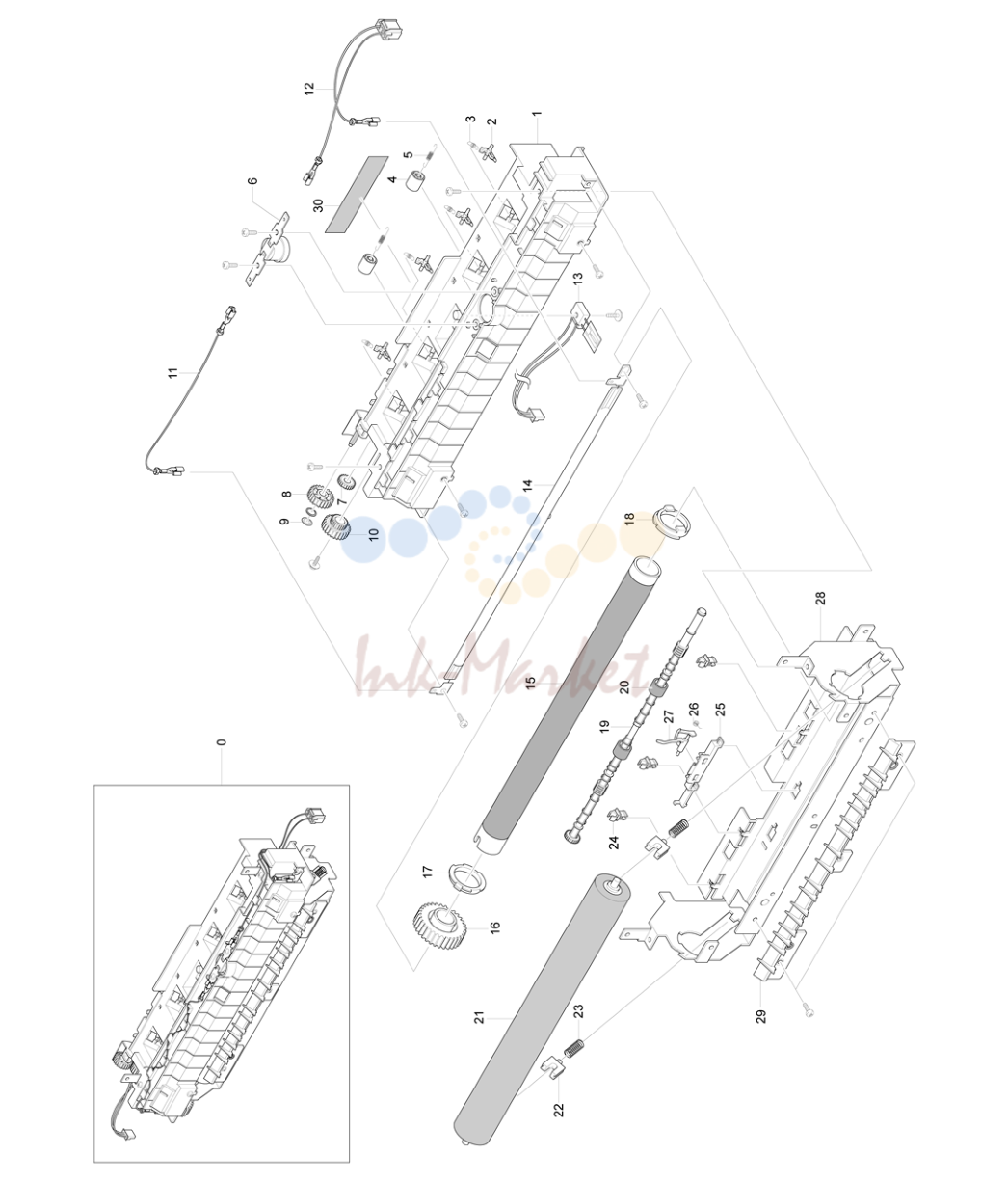

5. Перечень запасных частей

№	Артикул	Описание
0	126N00259 запросить цену →	FUSER 220V REP
0	126N00260 запросить цену →	FUSER 110V REP
1		COVER-M-FUSER
2		STRIPPER FINGER
3		STRIPPER FINGER SPRING
4		PMO-ROLLER_EXIT
5		SPRING ETC-FUSER EXIT
6	130N01485 запросить цену →	THERMOSTAT
7		GEAR
8		GEAR
9		E-CLIP
10	007N01550 запросить цену →	GEAR-RDCN 25/15
11	152N11628 запросить цену →	CBF HARNESS-FUSER JOINT
12	152N11728 запросить цену →	HARNESS-FUSER (220V)
13	130N01380 запросить цену →	THERMISTOR
14	122N00256 запросить цену →	LAMP-HALOGEN 220V
15	022N02267 запросить цену →	HEAT ROLLER
16		GEAR-FUSER
17		BUSH-M-HR R
18		BUSH-M-HR L
19		ROLLER-M-EXIT F/UP
20		RMO-RUBBER_EXIT
21	022N02268 запросить цену →	PRESSURE ROLLER
22		BEARING-PRESSURE
23		SPRING-CS
24		PMO-BUSHING TX
25		HOLDER-ACTUATOR
26		SPRING
27	120N00461 запросить цену →	EXIT SENSOR ACTUATOR
28		IPR-P-FRAME_FUSER
29		GUIDE-M-INPUT
30		LABEL(P)-CAUTION HOT

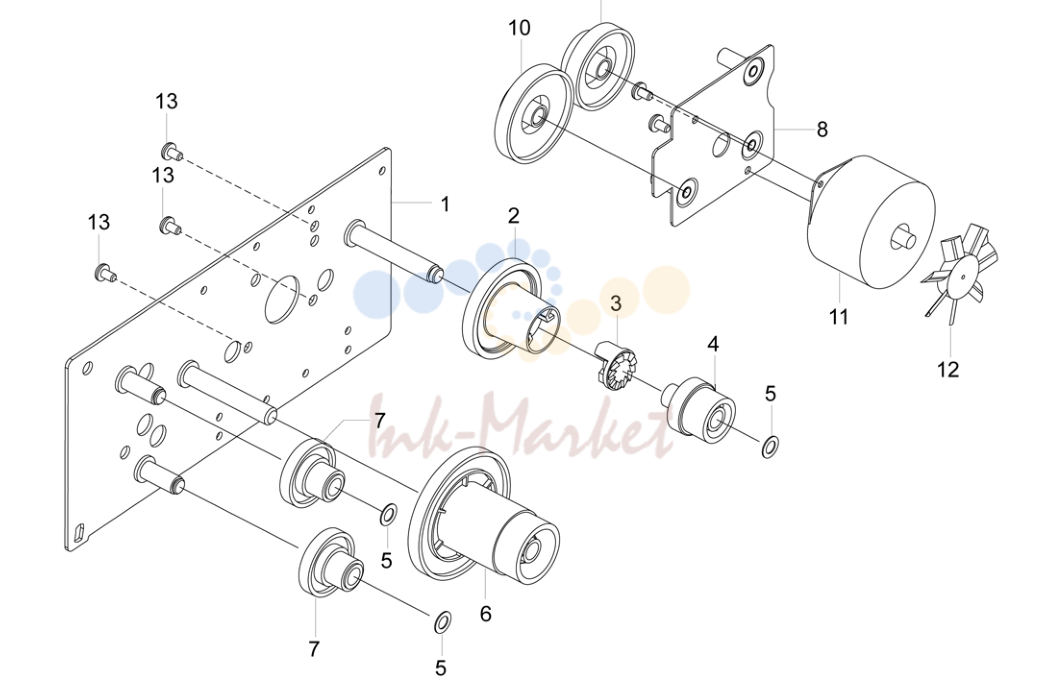

6. Перечень запасных частей

№	Артикул	Описание
0	007N01551 запросить цену →	DRIVE ASSEMBLY REP
1		BRACKET-P-GEAR
2		GEAR-DRV FUSER IN
3		GEAR-HUB CLUTCH
4		GEAR-DRV FUSER OUT
5		WASHER PLAIN
6		GEAR-RDCN 113/33
7		GEAR-RDCN 57/18
8		BRACKET-P-MOTOR
9		GEAR-RDCN 90/31
10		GEAR RDCN 103/41
11		STEPPER MOTOR (DRIVE)
12		PMO-IMPELLER_DRV
13		MACHINE SCREW

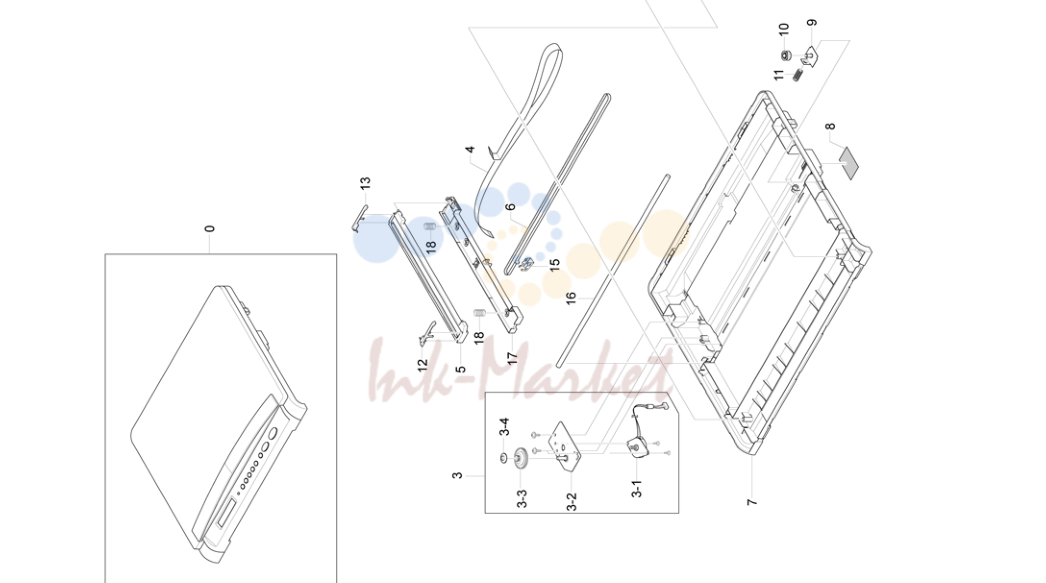

7. Перечень запасных частей

№	Артикул	Описание
0	062N00275 запросить цену →	SCAN ASSEMBLY REP
1	002N02615 запросить цену →	PLATEN COVER
1-1	002N02616 запросить цену →	COVER-M-PLATEN
1-2		SHEET-WHITE SPONGE
1-3		HINGE-M_PIVOT
2		ELA UNIT- SCAN UPPER ASSEMBLY
2-1	002N02617 запросить цену →	ELA-UNIT-SCAN UPPER
2-2		LABEL(P)-SHADING
2-3		GLASS-PLATEN
2-4		TAPE
2-5		GLASS-PLATEN TAPE
3	007N01552 запросить цену →	SCAN MOTOR ASSEMBLY
3-1		MOTOR STEP-SCAN UPPER
3-2		BRACKET MOTOR-P-SCAN
3-3	007N01549 запросить цену →	BELT-TIMING GEAR
3-4		GEAR-M_PULLEY
4		CBF SIGNAL-CIS HARNESS
5	130N01484 запросить цену →	CIS (CONTACT IMAGE SENSOR)
6		BELT
7	002N02618 запросить цену →	COVER SCAN LOWER
8		SHEET-SCAN LOWER
9		BRACKET-P-PULLEY
10		PULLEY-M_IDLE
11		SPRING-CS
12		SLIDER-M_CIS R
13		SLIDER-M_CIS L
14		ELA UNIT-OPE
15		BELT CLIP
16		CIS SUPPORT BAR
17		CIS BRACKET
18		SPRING

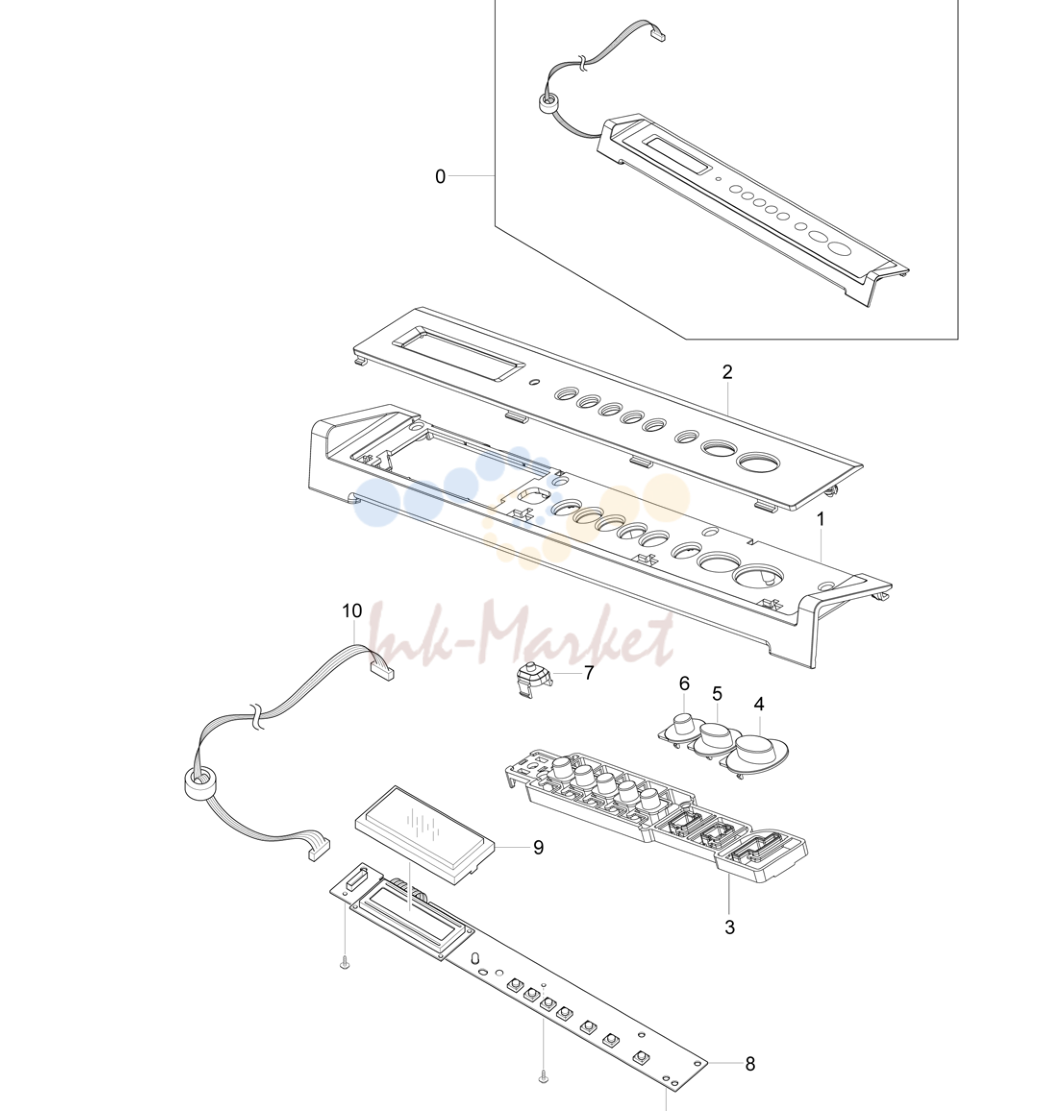

8. Перечень запасных частей

№	Артикул	Описание
0		OPE ASSEMBLY REP
1	002N02619 запросить цену →	COVER-M-PANEL
2	002N02620 запросить цену →	OPE PANEL
3	003N01015 запросить цену →	KEY-M-MENU
4	003N01013 запросить цену →	KEY-M-START
5	003N01014 запросить цену →	KEY-M-STOP
6		KEY-M-COPIES
7	021N02253 запросить цену →	CAP-M-LED
8	101N01405 запросить цену →	PBA SUB-PANEL
9		DISPLAY SCREEN
10		HARNESS OPE

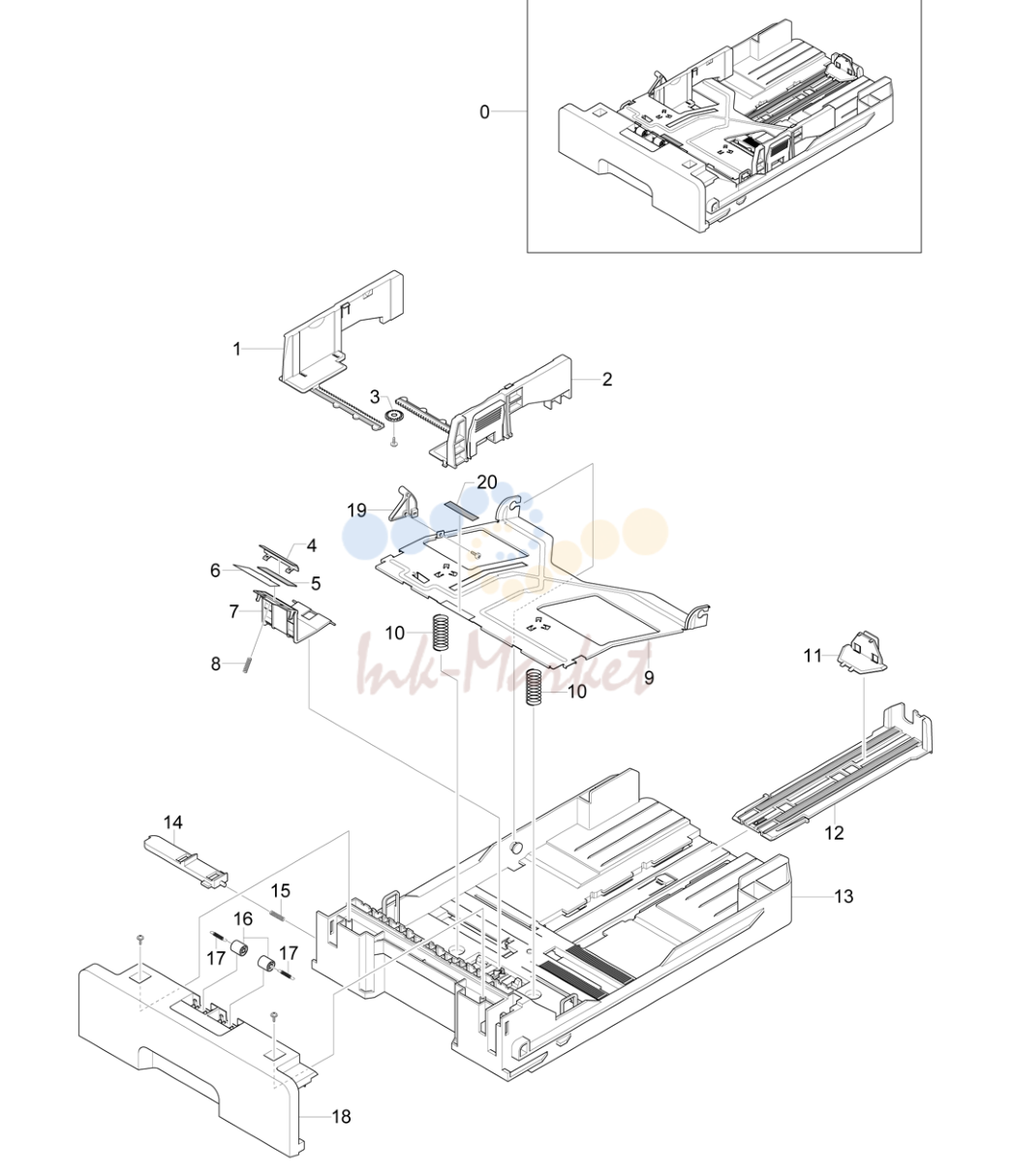

9. Перечень запасных частей

№	Артикул	Описание
0	050N00497 запросить цену →	CASSETTE ASSEMBLY
1		ADJUST-M-CASSETTE_L
2		ADJUST-M-CASSETTE_R
3		GEAR-PINION
4	019N00820 запросить цену →	IPR-PLATE
5	019N00821 запросить цену →	RPR-FRICTION PAD
6		SHEET-HOLDER PAD
7	019N00822 запросить цену →	HOLDER-M-PAD
8		SPRING ETC-LOCKER
9		PLATE-P-KNOCK_UP
10		SPRING-CS
11		PMO-EXTENSION SMALL
12		GUIDE-M-EXTENSION
13		FRAME-M_CASSETTE
14		BRACKET
15		SPRING
16		ROLLER
17		SPRING
18		CASSETTE-COVER_SIDE
0	038N00483 запросить цену →	QUICK SETUP GUIDE (Краткое руководство по установке)
1	095N00286 запросить цену →	MAIN PACKAGING BOX
2	705N00022 запросить цену →	ELECT USER GUIDE
3	705N00023 запросить цену →	PRINT DRIVE CD
4	705N00024 запросить цену →	SCANSOFT CD
5	095N00280 запросить цену →	CABLE BAG DMO-W
5-20		06/06 WorkCentre
