Xerox WorkCentre 3045 — каталог запчастей со схемами

Содержание

1. Parts Lists
2. Parts Lists
3. Parts Lists
4. Parts Lists
5. Parts Lists
6. Parts Lists
7. Parts Lists
8. Parts Lists
9. Parts Lists
10. Parts Lists
11. Parts Lists
12. Parts Lists
13. Parts Lists
14. Parts Lists
15. Parts Lists
16. Parts Lists
17. Parts Lists

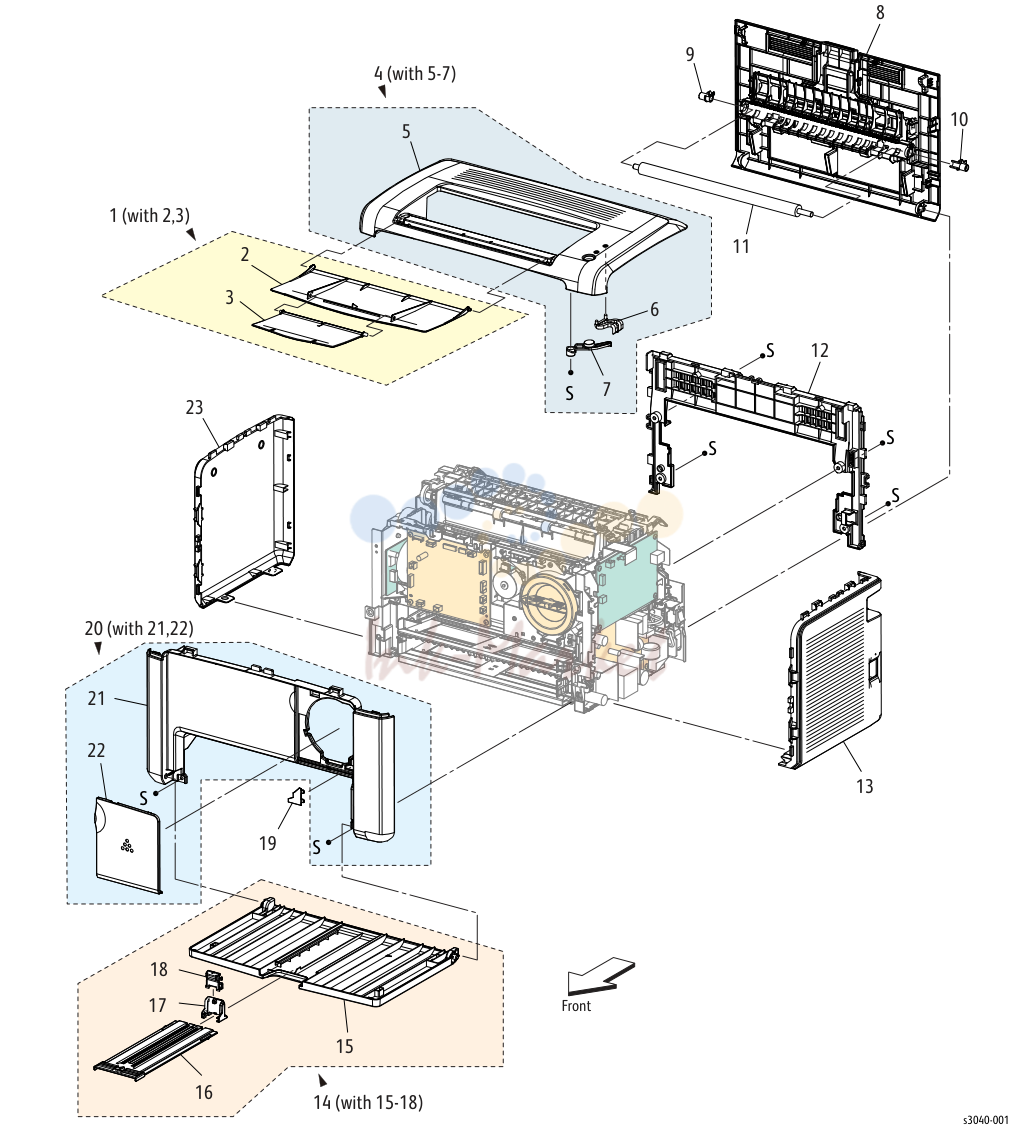

1. Parts Lists

№	Артикул	Описание
4		(with 5-7)
1		(with 2,3)
20		(with 21,22)
17		Front
14		(with 15-18)
5-4		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	050K69140 запросить цену →	Tray Assy Extension (with 2,3)
2		Tray Extension
3		Tray Extension
4	848K60170 запросить цену →	Cover Assy Top (with 5-7)
5	848K60180 запросить цену →	Cover Top
6		Guide Light Opp
7		Button Opp
8	848K59910 запросить цену →	Rear Door
9	013E39621 запросить цену →	Bearing BTR L
10	013E39631 запросить цену →	Bearing BTR R
11	022K76990 ✓ в наличии	Roll Assy BTR (Transfer Roller)
12	676K11700 запросить цену →	Cover Rear Inner
13	848E78630 запросить цену →	Cover Side R
14	676K11680 запросить цену →	Cover Assy MSI (with 15-18) (Main Tray)
15		Cover MSI
16		Tray MSI Extension
17		Lever Guide End
18		Guide End
19	848E66960 запросить цену →	Cover Hipot
20	676K11671 запросить цену →	Cover Assy Front (With 21,22, label)
21		Cover Front
22		Cover Window TNR
23	848E78620 запросить цену →	Cover Side L

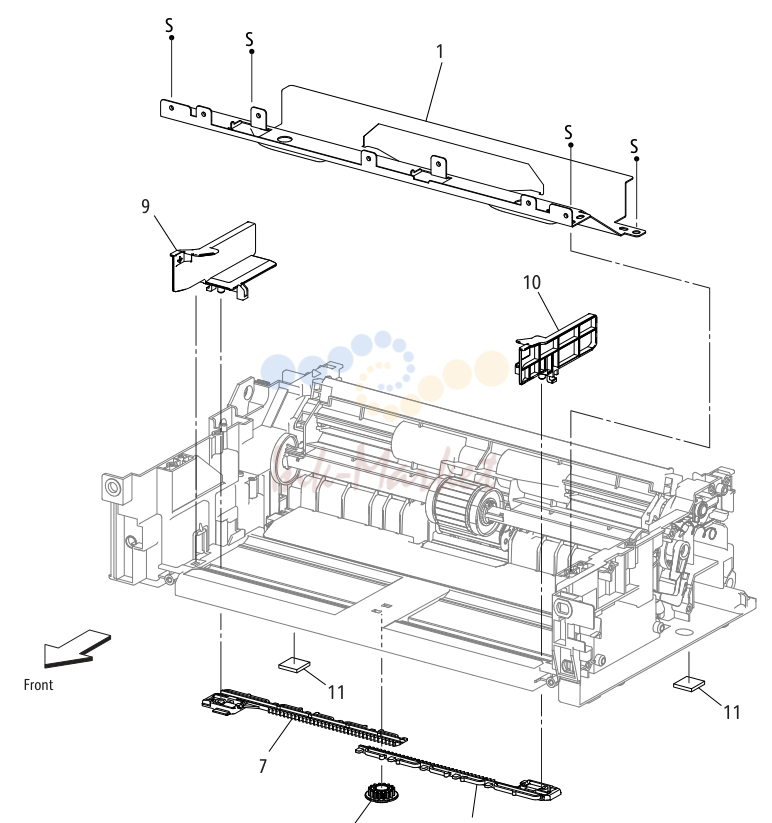

2. Parts Lists

№	Артикул	Описание
1		Plate Lower
7		Rack Side Guide
8		Gear Pinion
9		Guide Side MSI L
10		Guide Side MSI R
11		Foot Assy
1		(with 2-7)
8		(with 9,10)
5-8		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	059K71563 запросить цену →	Roll Assy MSI (with 1-7) (Feed Roll Assembly)
2		Cam MSI L
3		Roll Core
4		Roll Assy Feed
5		Holder Feed
6		Shaft Feed
7		Cam MSI R
8	815K07610 запросить цену →	Plate Assy Bottom (with 9,10) (Bottom Plate)
9		Pad MSI
10		Plate BTM
11		Holder BTM L
12		Holder BTM R
13		Follower L
14		Follower R
15	848K49666 запросить цену →	Housing Assy Pad (Separator Pad Assembly)
16		Arm MSI R
17		Spring NF
18		Arm MSI L
19	807E36162 запросить цену →	Feed Gear
20		Spring Feed

3. Parts Lists

№	Артикул	Описание
1		Chute Upper
2		Roll Assy Pinch REGI (with 3-5)
3		Roll Pinch REGI10
4		Roll Pinch REGI30
5		Shaft Pinch REGI
6	059E07550 запросить цену →	Registration Roller
7		Chute Low
8		Spring Actuator REGI
9	120E33031 запросить цену →	Registration Sensor Actuator
10	930W00123 запросить цену →	Registration Sensor
11		Spring Earth REGI
12		Bearing REGI Earth
13		Bearing REGI Metal Earth
14		Spring Turn
15		Bearing REGI Metal
16		Bearing REGI
17		Spring REGI Clutch
18		Flange REGI Clutch
19		Gear REGI Clutch
20		Cover Solenoid
21	121E22993 запросить цену →	Feed Solenoid
22		Harness Assy REG SNS

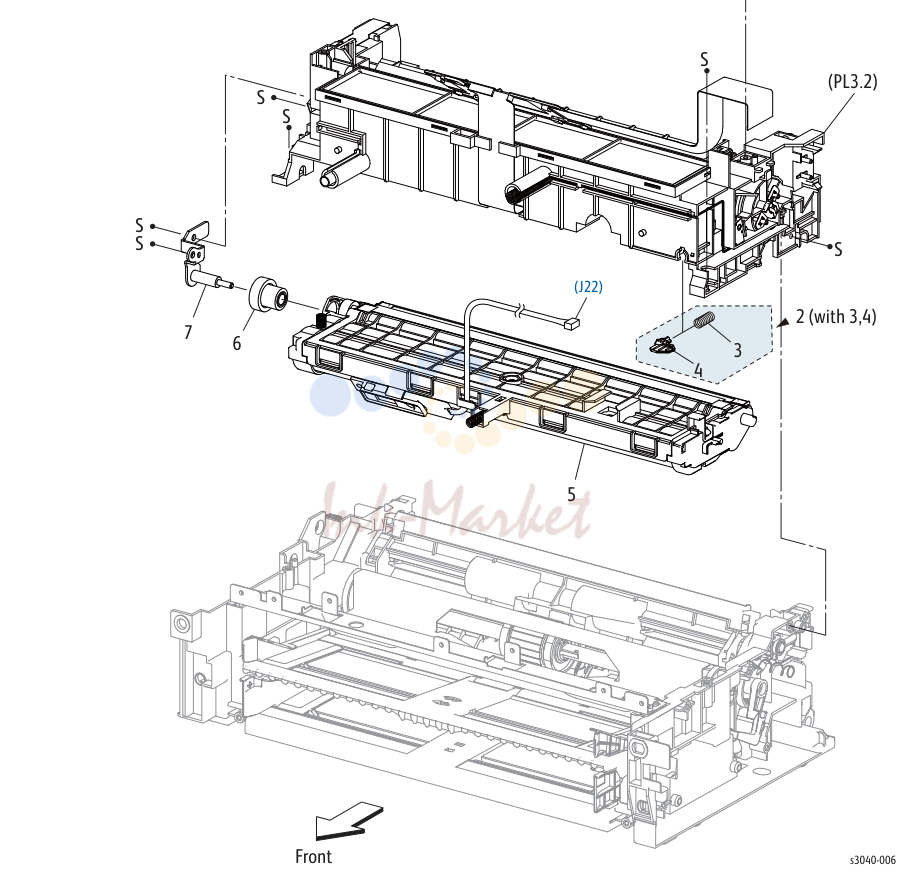

4. Parts Lists

№	Артикул	Альт. артикул	Описание
1			Plate Upper
2			Spring Assy Track AD (With 3,4)
3			Holder Spring
4			Spring Track AD
5			Housing Assy Deve High
6			Gear D3
7			Bracket Assy Gear D3

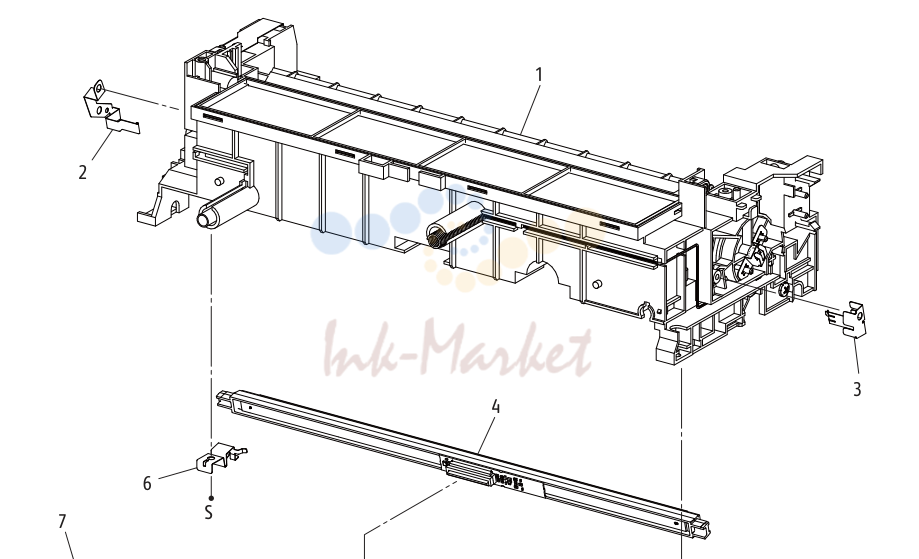

5. Parts Lists

№	Артикул	Альт. артикул	Описание
1			HSG Assy Xero High
2			Spring FG D A4M
3			Spring FG AD A4M
4			Head Assy R
5			Spring LPH AD A4M
6			Spring LPH D A4M
7			Cover FFC A4M
8			Core Ferrite
9			Cable FFC

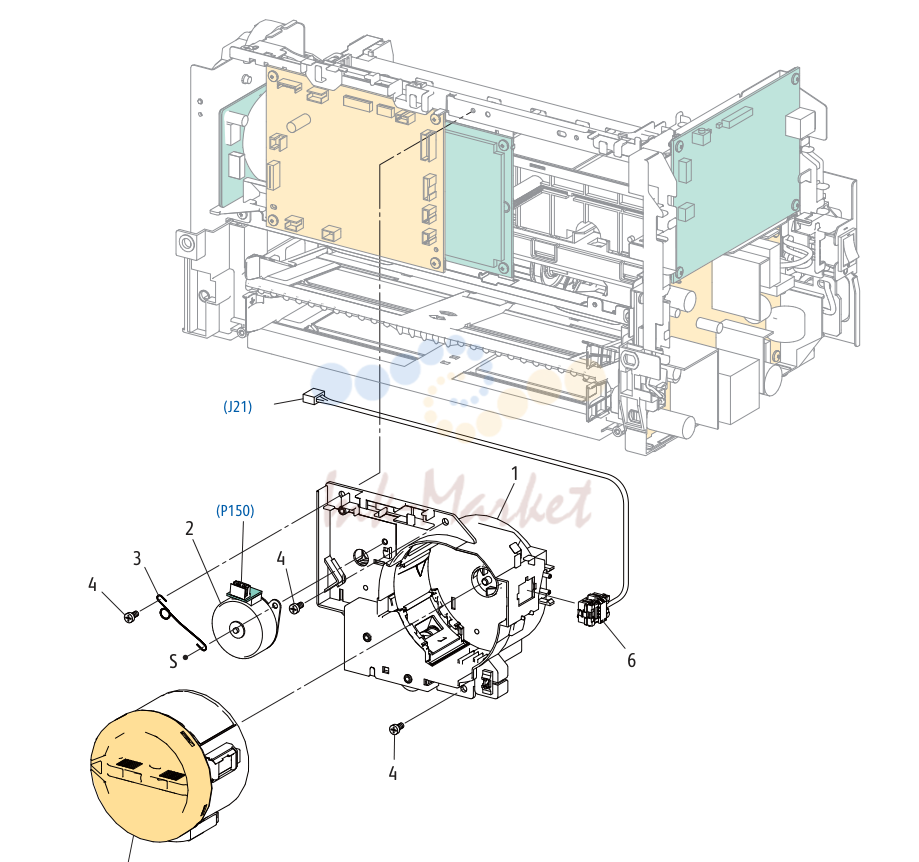

6. Parts Lists

№	Артикул	Описание
1	094K93230 запросить цену →	Toner Dispenser Assy
2	127K61370 запросить цену →	Toner Motor
3		Wire Earth Motor
4		Screw M3x6B
5		Toner Cartridge See “Xerox Supplies and
6		Harness Assy DCRA

7. Parts Lists

№	Артикул	Описание
1		Upper Harness Guide
2	105K30870 запросить цену →	HVPS
3	960K61093 запросить цену →	MCU Board
4		FFC Assy Main MOT
5		FFC Assy MC-HV
6		FFC Assy MC-ES
7		DISP MOT Harness
8		LV-MC Harness
9		LV-MCES Harness
10		MC-LP Harness
11		Screw M3x6B

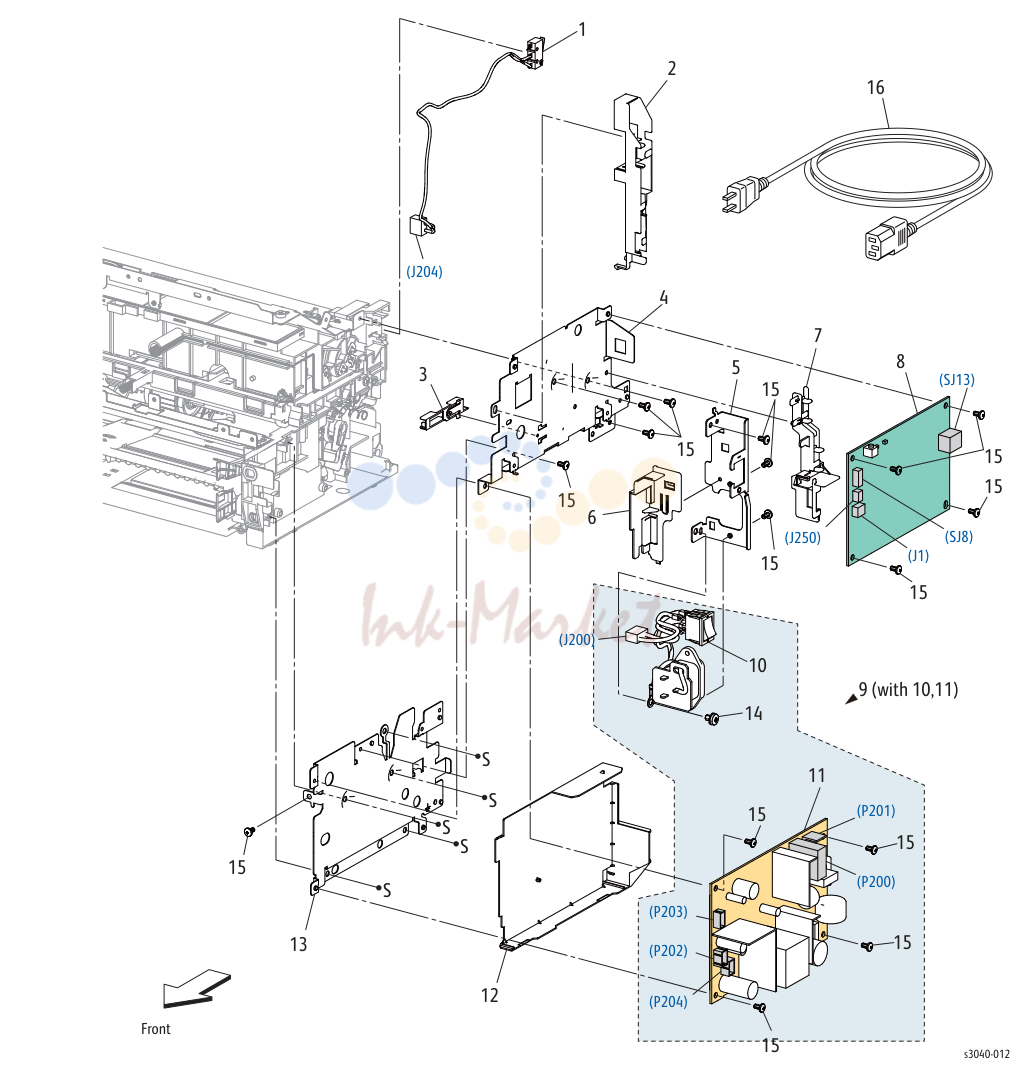

8. Parts Lists

№	Артикул	Описание
1	110K16521 запросить цену →	Rear Door Interlock Switch
2		Harness Guide FR
3		Harness Guide IL
4		Plate ESS
5		Holder Inlet
6		Guide Inlet
7		Harness Guide R
8	676K13181 запросить цену →	PWB Assy ESS 3010 US (IP Board)
9		PSLV RIC Assy (with 10,11)
10		SW Assy RIC (Power Switch Assembly)
11	105E19900 запросить цену →	LVPS 110V
12		LVPS Insulator
13		Plate LVPS
14		Screw S+M4x6B
15		Screw M3x6B
16		Power Cord DAO 675K

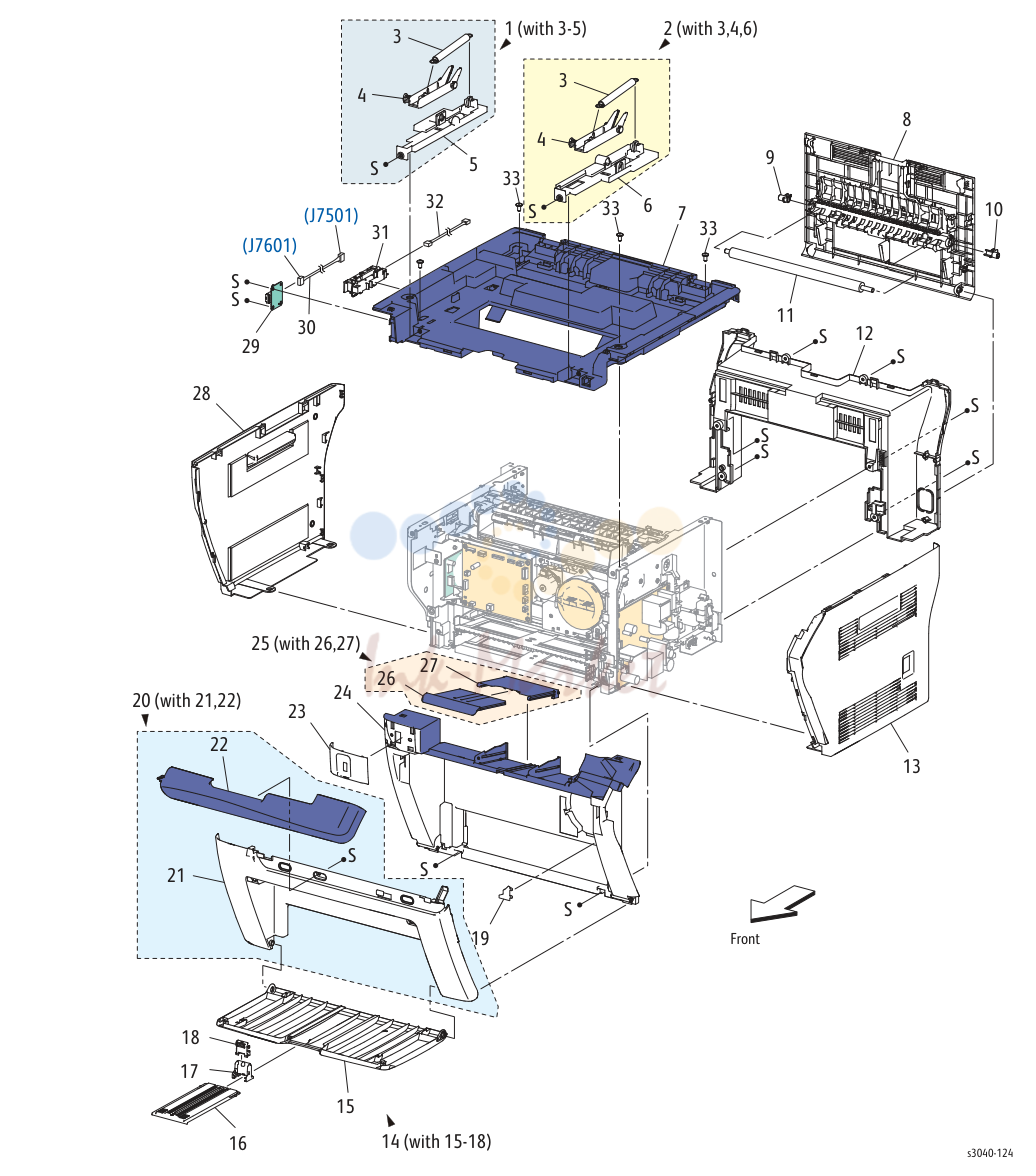

9. Parts Lists

№	Артикул	Описание
1		(with 3-5) 2 (with 3,4,6)
25		(with 26,27)
20		(with 21,22)
19		Front
16		14 (with 15-18)
5-26		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	019K11690 запросить цену →	Holder Assy-Arm L (with 3-5)
2	019K11700 запросить цену →	Holder Assy-Arm R (with 3,4,6)
3		Spring IIT
4		Arm IIT
5		Holder Arm L
6		Holder Arm R
7	848K59690 запросить цену →	Top Cover
8	848K59900 запросить цену →	Rear Door
9	013E39621 запросить цену →	Transfer Roller Bearing Left
10	013E39631 запросить цену →	Transfer Roller Bearing Right
11	022K76990 ✓ в наличии	Transfer Roller
12	676K11710 запросить цену →	Rear Cover (3045B)
13	848E67092 запросить цену →	Right Cover
14	848K50204 запросить цену →	Main Tray (with 15-18)
15		Main Tray
16		Main Tray Extension
17		Guide End
18		Lever Guide End
19	848E78610 запросить цену →	HiPot Cover
20	676K11740 запросить цену →	Front Cover (with 21,22)
21		CVR-F Lower
22		CVR-F Upper
23	848E67040 запросить цену →	USB Cover
24	848E78510 запросить цену →	Inner Front Cover
25	050K69050 запросить цену →	Output Tray Extension (with 26,27)
26		Tray-Ext A
27		Tray-Ext B
28	848E67072 запросить цену →	Left Cover
29	960K47000 запросить цену →	Front USB Board
30		Harness Assy USB Front
31		Bracket Assy WIFI
32		Harness Assy WIFI
33		Screw M3X6B

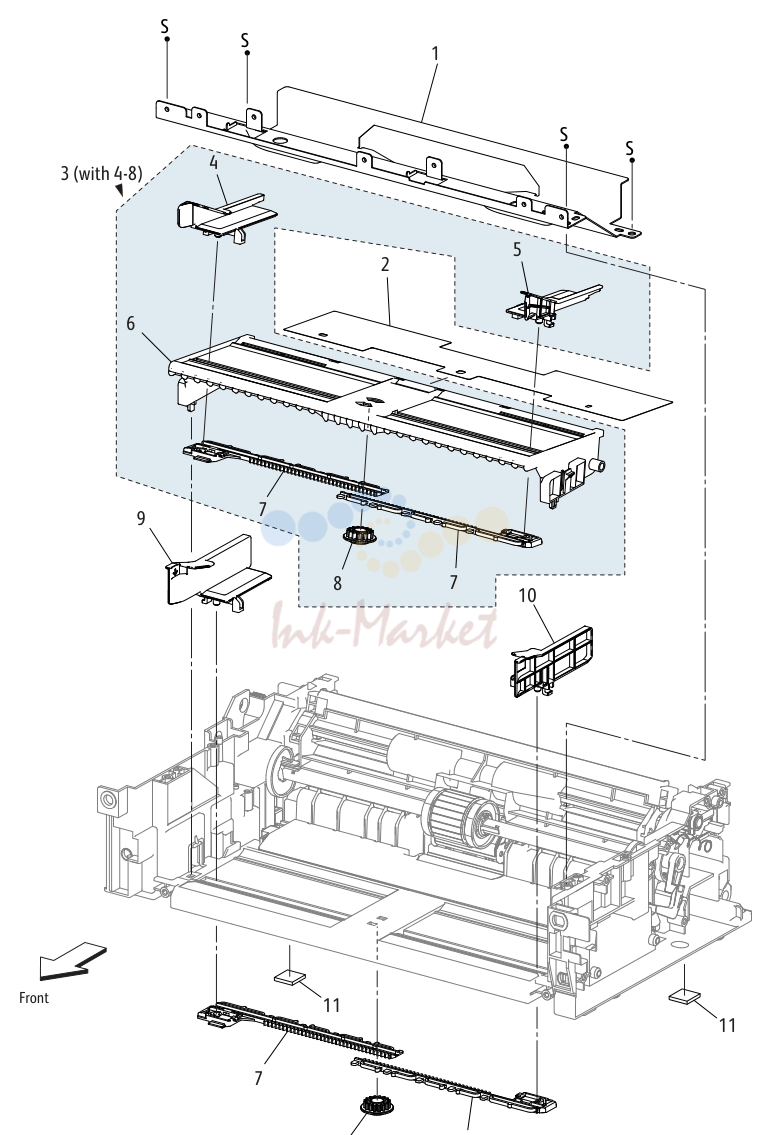

10. Parts Lists

№	Артикул	Описание
1		Plate Lower
2		Guide Paper Bypass
3		Tray Assy Bypass (with 4-8)
4		Guide Side PSI L
5		Guide Side PSI R
6		Tray PSI
7		Rack Guide Side
8		Gear Pinion
9		Guide Side MSI L
10		Guide Side MSI R
11		Foot Assy
99	676K11730 запросить цену →	Kit, Bypass Tray Assembly (with 2, 3)
1		(with 2-7)
8		(with 9,10)
5-30		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	059K71563 запросить цену →	Feed Roll Assembly (with 1-7)
2		Cam MSI L
3		Roll Core
4		Roll Assy Feed
5		Holder Feed
6		Shaft Feed
7		Cam MSI R
8	815K07610 запросить цену →	Bottom Plate (with 9,10)
9		Pad MSI
10		Plate BTM
11		Holder BTM L
12		Holder BTM R
13		Follower L
14		Follower R
15	848K49666 запросить цену →	Separator Pad Assembly
16		Arm MSI R
17		Spring NF
18		Arm MSI L
19	807E36162 запросить цену →	Feed Gear
20		Spring Feed

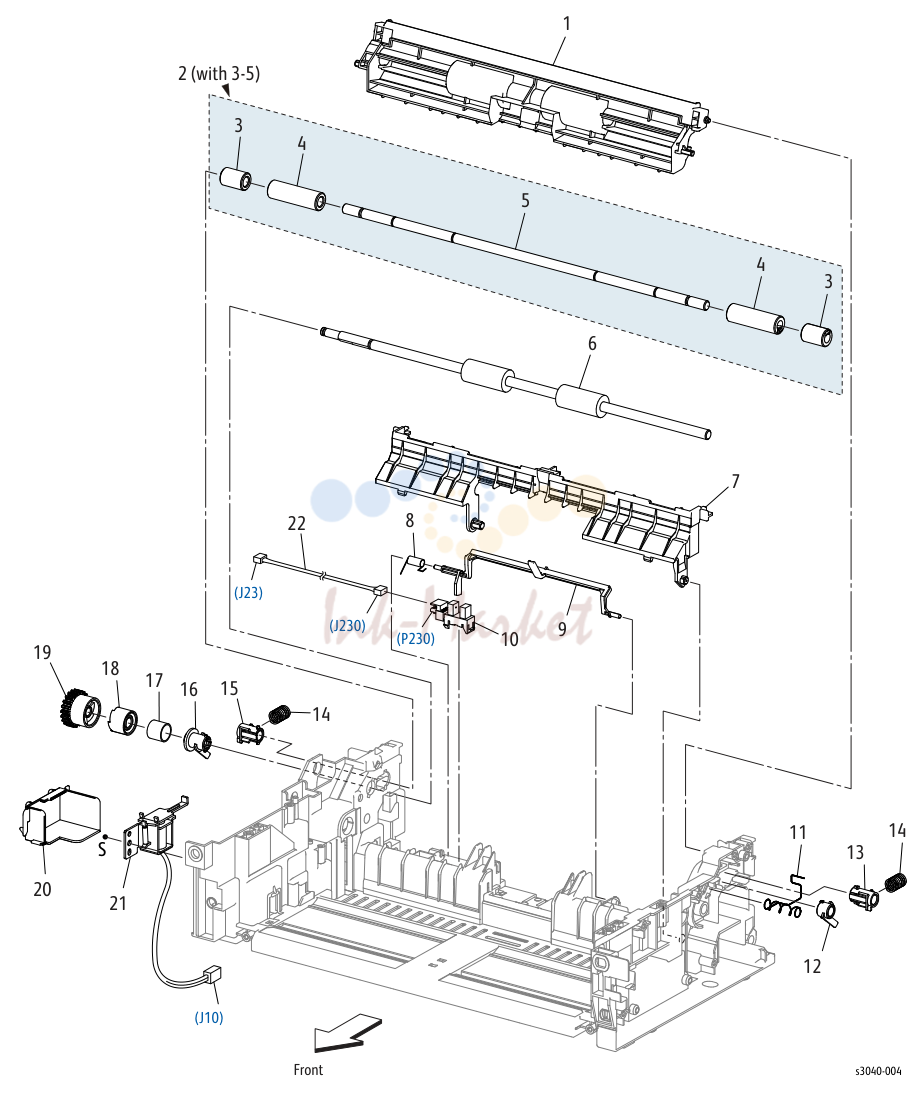

11. Parts Lists

№	Артикул	Описание
1		Chute Upper
2		Roll Assy Pinch REGI (with 3-5)
3		Roll Pinch REGI10
4		Roll Pinch REGI30
5		Shaft Pinch REGI
6	059E07550 запросить цену →	Registration Roller
7		Chute Low
8		Spring Actuator REGI
9	120E33031 запросить цену →	Registration Sensor Actuator
10	930W00123 запросить цену →	Registration Sensor
11		Spring Earth REGI
12		Bearing REGI Earth
13		Bearing REGI Metal Earth
14		Spring Turn
15		Bearing REGI Metal
16		Bearing REGI
17		Spring REGI Clutch
18		FLANGE REGI Clutch
19		GEAR REGI Clutch
20		Cover Solenoid
21	121E22993 запросить цену →	Feed Solenoid
22		Harness Assy REG SNS

12. Parts Lists

№	Артикул	Альт. артикул	Описание
1			Plate Upper
2			Spring Assy Track Ad (with 3,4)
3			Holder Spring
4			Spring Track Ad
5			Housing Assy Deve High
6			Gear D3
7			Bracket Assy Gear D3

13. Parts Lists

№	Артикул	Альт. артикул	Описание
1			HSG Assy XERO High
2			Spring FG D A4M
3			Spring FG AD A4M
4			Head Assy R
5			Spring LPH AD A4M
6			Spring LPH D A4M
7			Cover FFC A4M
8			Core Ferrite
9			Cable FFC

14. Parts Lists

№	Артикул	Описание
1	094K93230 запросить цену →	Toner Dispenser Assy
2	127K61370 запросить цену →	Toner Motor
3		Wire Earth Motor
4		Screw M3x6B
5		Toner Cartridge See “Xerox Supplies and
6		Harness Assy DCRA

15. Parts Lists

№	Артикул	Описание
13		Front
3		(REF)
5-44		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1		Guide Harness Upper
2	105K30870 запросить цену →	HVPS
3	960K61882 запросить цену →	MCU Board
4		FFC Assy Main MOT
5		FFC Assy MC-HV
6		FFC Assy MC-ES AIO
7		Harness Assy DISP MOT
8		Harness Assy LV-MC
9		Harness Assy LV-MCES
10		Harness Assy MC-LP
11		Guide Harness LPH
12		Guide Harness Upper AIO
13		Screw M3x6B

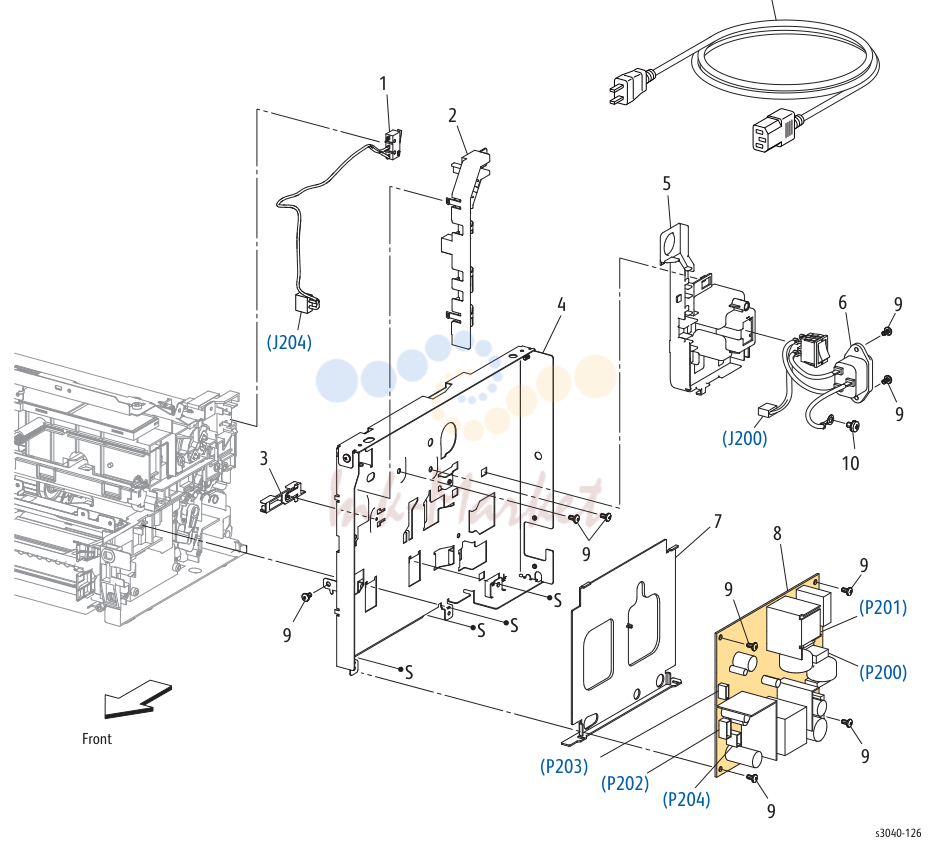

16. Parts Lists

№	Артикул	Описание
1	110K16521 запросить цену →	Rear Door Interlock Switch
2		Guide Harness FR
3		Guide Harness IL
4		Plate LVPS
5		Guide Inlet
6		Power Switch Assembly
7		Insulator LVPS
8	105E19920 запросить цену →	LVPS (110V)
9		Screw M3X6B
10		Screw S+M4X6B
11	675K17830 запросить цену →	Power Cord DAO
5		Front
9		(SJ6) 3 (REF)
5-48		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1		Guide Harness IIT SNR
2		Guide Harness IIT MOT
3	676K10950 запросить цену →	PWBA ESS 3045B US/EU (3in1 IP Board)
4	101K62530 запросить цену →	Fax Board
5		Harness Assy FAX
6		Plate ESS
7		Plate Stay Rear
8		Plate Earth L
9		Screw M3X6B

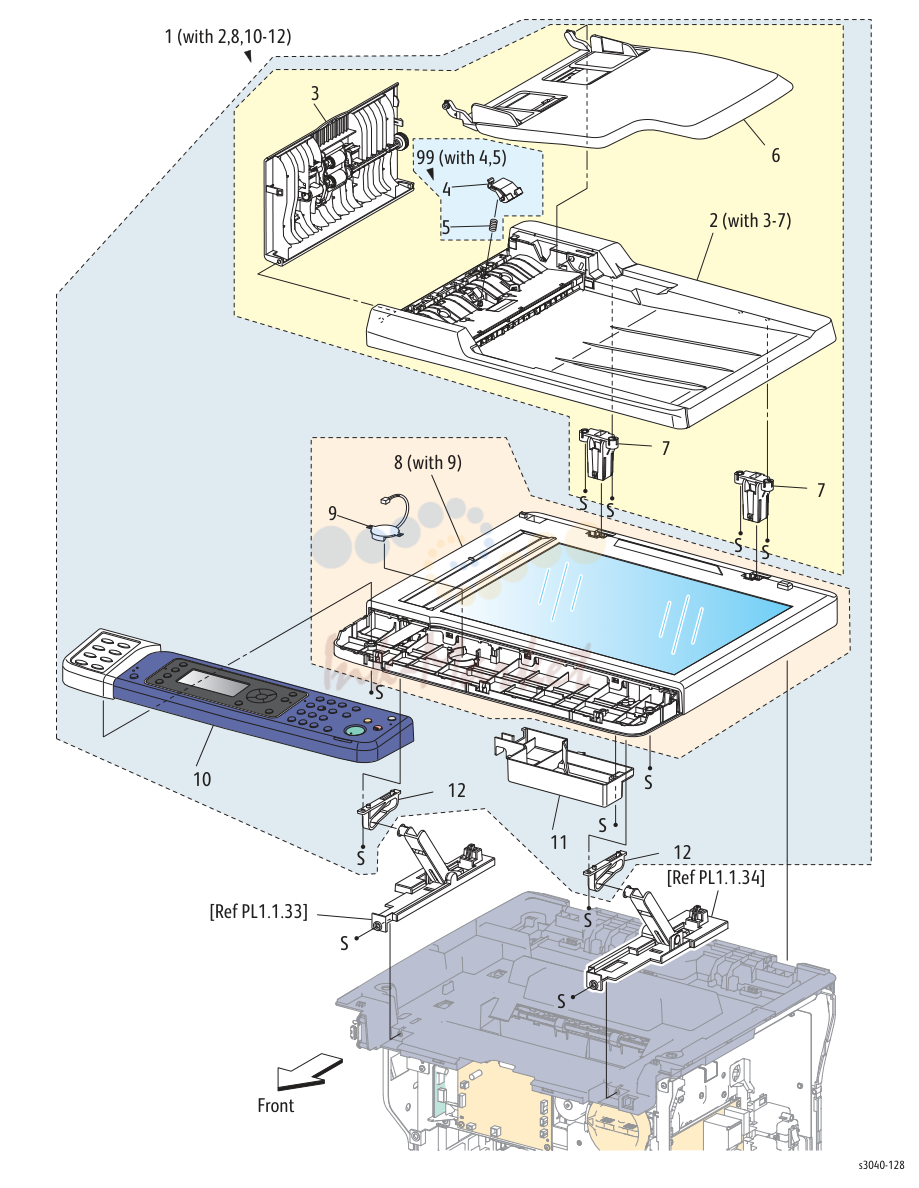

17. Parts Lists

№	Артикул	Описание
1		(with 2,8,10-12)
99		(with 4,5)
2		(with 3-7)
8		(with 9)
5-50		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	604K70921 запросить цену →	Scanner Assy (with 2,8,10-12)
2		ADF Assy (with 3-7)
3	604K65550 запросить цену →	ADF Top Cover
4	604K65560 запросить цену →	ADF Separator Pad (with 5)
5		Spring Retard
6	604K65530 запросить цену →	ADF Input Tray
7		Hinge Assy ADF TBD
8		IIT Assy (with 9)
9		Speaker
10		Control Panel (3045NI)
11		Cover SSB
12		Rail IIT FB
13		Control Panel Board TBD
14		Control Panel LCD Display TBD
2		(with 7)
1		(with 2,8,10-12)
8		(with 9)
5-52		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	604K70931 запросить цену →	Scanner Assy (with 2,8,10-12) (3045B)
2		Document Cover (with 7) (3045B)
7		Hinge Assy ADF TBD
8		IIT Assy (with 9)
9		Speaker
10		Control Panel (3045B)
11		Cover SSB
12		Rail IIT FB
13		Control Panel Board TBD
14		Control Panel LCD Display TBD
