Xerox WorkCenterPro 232/238/245/255/265/275 — каталог запчастей со схемами

Содержание

1. PL 1.10 Power and Control Assembly

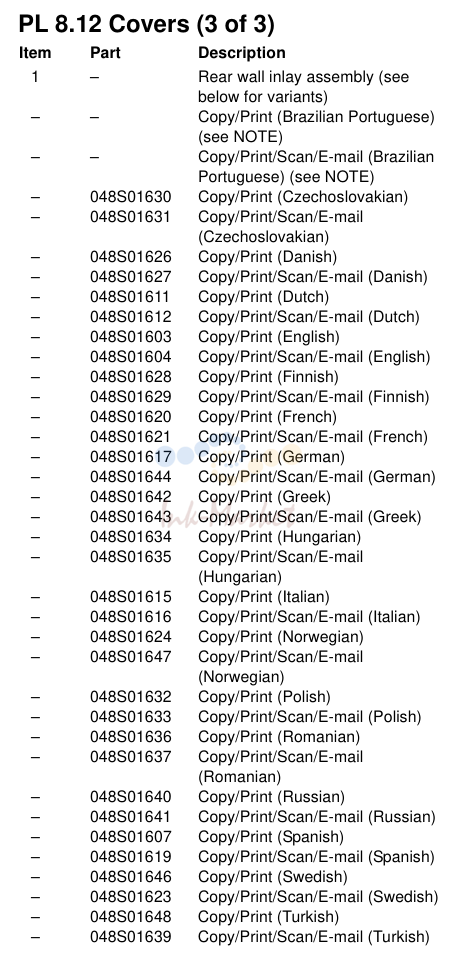

2. PL 8.12 Covers (3 of 3)
3. PL 11.65 HCSSBM Module (Complete)

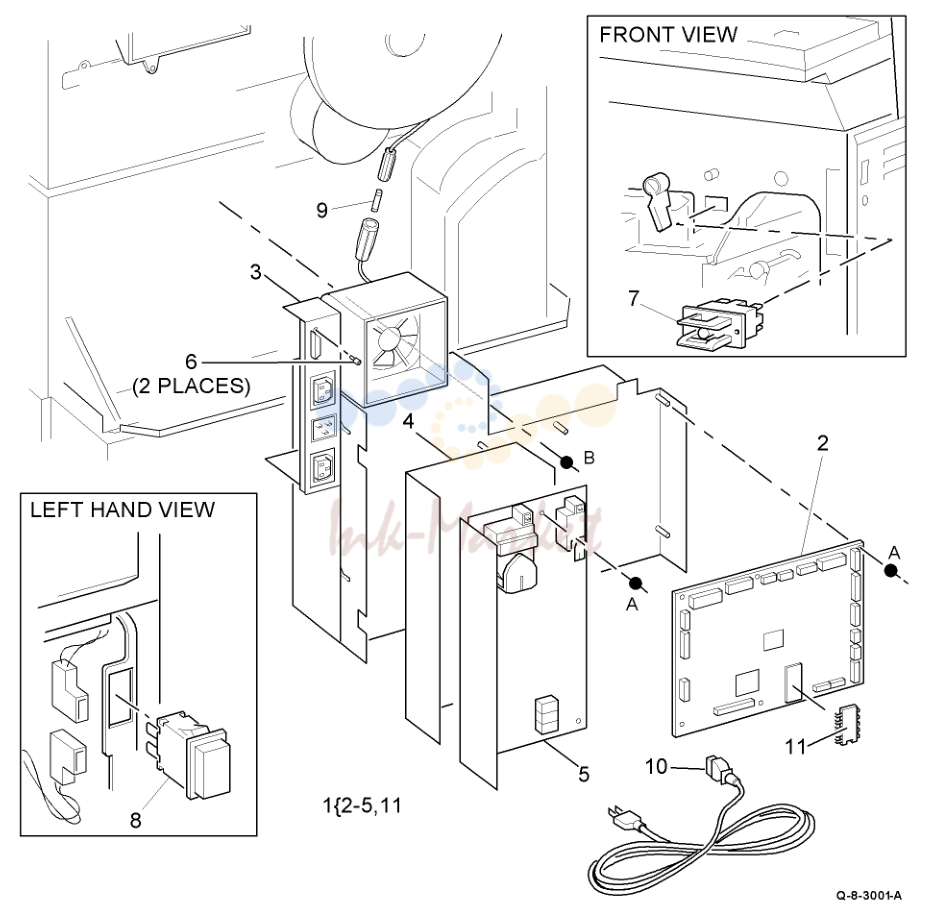

1. PL 1.10 Power and Control Assembly

№	Артикул	Описание
1		- Power and control assembly (Not
2	960K20526 запросить цену →	IOT PWB and software module
3		- LVPS and base module (see below
4		- Shield (P/O PL 1.10 Item 1)
5	160K97152 запросить цену →	HVPS (32-38 ppm) (REP 1.10)
6	713W80737 запросить цену →	Locking screw
7	110K14020 запросить цену →	Door interlock switch (S01-300)
8	110K14030 запросить цену →	On/Off switch
9	108E06220 запросить цену →	Inline fuse (2.5A slow blow)
10		- Main power cord (see below for
11		- IOT NVM (P/O PL 1.10 Item 2)
55		ppm) PL 7.35 Item 3 or (65-75 ppm) PL 7.30 Item 3.
1	123K07600 запросить цену →	User interface assembly (XE) (REP
2	056P03229 запросить цену →	Name plate
3		- UI Harness (REF: PL 14.10 Item 9)
4		- Overlay label (French/Canadian)
5	123K07670 запросить цену →	User interface touch screen (REP
6	960K21164 запросить цену →	User interface PWB (REP 2.3)
7	802K93500 запросить цену →	User interface housing (XE)
8	893E80340 запросить цену →	Label CC265
1	123K07580 запросить цену →	User interface assembly (XE)
2		- Overlay label (French/Canadian)
3		- User interface harness (REF: PL
4		- Ferrite (P/O PL 2.15 Item 1)
5	056P03260 запросить цену →	Name plate
6	123K07670 запросить цену →	User interface touch screen (REP
7	960K21164 запросить цену →	User interface PWB (REP 2.3)
8	802K87591 запросить цену →	User interface housing (XE)
9	893E80300 запросить цену →	Label CC232
10	893E80280 запросить цену →	Lable WC232-WC255
1		- Image processing PWB module
2	127E14250 запросить цену →	Cooling fan
3	960K20542 запросить цену →	Image processing PWB (REP 3.2)
4		- Image processing PWB/power
5	960K11571 запросить цену →	Power distribution PWB
6		- Riser PWB/power distribution PWB
7		- Power distribution PWB/scanner
8	960K22182 ✓ в наличии	Software module (REP 3.3)
9		- Image processing PWB/scanner
10		- Cable clamp (Not Spared)
11		- Image processing PWB module/UI
12	960K20202 ✓ в наличии	EPC Memory module (256Mb)
13	713W80737 запросить цену →	Locking screw
14	962K17151 запросить цену →	Image processing PWB module/
15		- ROS Data (PJ228-PJ122) cable (P/
16		- Extension bracket (Not Spared)
17		- Thumbscrew (Not Spared)
18	019E67610 запросить цену →	Fax clip
1		- Foreign interface/vend adaptor kit
2		- Standoff (P/O PL 3.11 Item 11)
3	960K20400 запросить цену →	Foreign interface PWB (P/O PL
4		- Foreign interface harness (P/O PL
5	815E21641 запросить цену →	Firewire PWB mounting bracket
6	960K13101 ✓ в наличии	Riser PWB (REP 3.2)
7	960K20552 ✓ в наличии	Firewire PWB (see NOTE) (REP
8		- Vend adaptor (P/O PL 3.11 Item 1)
9	713W80737 запросить цену →	Locking screw (P/O PL 3.11 Item
10		- Washer (P/O PL 3.11 Item 11)
11		- Foreign interface kit (P/O PL 31.10
1		- Thumbscrew (Not Spared)
2		- Standoff (P/O PL 3.15 Item 12)
3	960K21110 запросить цену →	Riser PWB (REP 3.2)
4	960K20400 запросить цену →	Foreign interface PWB (P/O PL
5		- Foreign interface harness (P/O PL
6	960K20552 ✓ в наличии	Firewire PWB (REP 3.2)
7		- Not used
8		- Vend adaptor (P/O PL 3.15 Item 9)
9		- Foreign interface/vend adaptor kit
10		- Washer (P/O PL 3.15 Item 12)
11	713W80737 запросить цену →	Locking screw (P/O PL 3.15 Item 2)
12		- Foreign interface kit (P/O PL 3.15
1		- Image processing PWB module
2	127E14250 запросить цену →	Cooling fan
3	960K20532 запросить цену →	Image processing PWB (REP 3.2)
4		- Image processing PWB harness
5	960K11571 запросить цену →	Power distribution PWB
6		- Riser PWB/Power distribution
7		- Image processing module/Scanner
8	960K22182 ✓ в наличии	Software module (REP 3.3)
9		- Image processing module/CCD
10		- Cable clamp (Not Spared)
11		- Image processing module/User
12	960K21131 запросить цену →	EPC Memory module (128Mb)
13		- Not used
14	962K17151 запросить цену →	Image processing module/LVPS/
15		- ROS Data (PJ109-PJ122) cable
16		- Not used
17		- Thumbscrew (Not Spared)
18		- Extension bracket (Not Spared)
19	713W80737 запросить цену →	Locking Screw
1	007K13669 запросить цену →	Main drive module (REP 4.1B)
2		- Flywheel (P/O PL 4.10 Item 1)
3	807E09920 запросить цену →	Photoreceptor drive gear (REP 4.4)
4		- Dowel pin (P/O PL 4.10 Item 1)
5		- Main drive (P/O PL 4.10 Item 1)
6		- Main drive motor and PWB
7		- Ozone fan (REF: PL 9.25 Item 1)
8	130E10530 запросить цену →	Waste toner door switch (S09-380)
9	114E18630 запросить цену →	Fuser connector assembly
10		- Spring (P/O PL 4.10 Item 1)
11	604K24650 запросить цену →	Auger damper kit (REP 9.10)
12		- Mounting bracket (P/O PL 4.10
13	055K36090 запросить цену →	Shutter assembly (REP 9.10)
14		- Washer (P/O PL 4.10 Item 1)
15		- Screw (P/O PL 4.10 Item 1)
16		- Waste toner full sensor (REF: PL
17		- Photoreceptor drive motor (09-010)
18		- Dowel pin (P/O PL 4.10 Item 1)
1	127K53500 запросить цену →	Fuser web motor assembly (see
2		- Fuser web motor (MOT 10-010) (P/
3		- Bracket (P/O PL 4.12 Item 1)
4		- Coupling (P/O PL 4.12 Item 1)
5		- Spring (P/O PL 4.12 Item 1)
6		- Spring (P/O PL 4.10 Item 1)
7	807E09930 запросить цену →	Output paper path drive gear (REP
8	807E09940 запросить цену →	Intermediate drive gear (REP 4.3B)
9	023E25040 запросить цену →	Main drive belt 2 (REP 4.3B)
10	807E06462 запросить цену →	Fuser drive gear/pulley (REP 4.3B)
11		- Bearing (P/O PL 4.10 Item 1)
12	114E18810 запросить цену →	Fuser CRUM connector
13		- Screw (P/O PL 4.10 Item 1)
14		- Support plate (P/O PL 4.10 Item 1)
15	807E05670 запросить цену →	Registration transport drive pulley
16		- Bearing (P/O PL 4.10 Item 1)
17		- Developer drive gear/pulley (P/O
18	023E25050 запросить цену →	Main drive belt 1 (REP 4.3B)
19		- Scorotron home sensor (Q09-070)
20		- Charge scorotron harness (P/O PL
21		- Charge scorotron grid harness (P/O
22		- Auto cleaner harness (P/O PL 4.10
1	007K13484 запросить цену →	Main drive module (32-38 ppm)
2		- Flywheel (P/O PL 4.15 Item 1)
3	807E06600 запросить цену →	Photoreceptor drive gear
4		- Dowel pin (P/O PL 4.15 Item 1)
5		- Main drive (P/O PL 4.15 Item 1)
6	127K42780 запросить цену →	Main drive motor and PWB
7		- Ozone fan (REF: PL 9.25 Item 1)
8	130E10530 запросить цену →	Waste toner door switch (S09-380)
9	114E18630 запросить цену →	Fuser connector assembly
10		- Spring (P/O PL 4.15 Item 1)
11	055K36090 запросить цену →	Shutter assembly (REP 9.10)
12		- Waste toner full sensor (P/O PL
13	604K24650 запросить цену →	Auger damper kit (REP 9.10)
14		- Washer (P/O PL 4.15 Item 1)
15		- Screw (P/O PL 4.15 Item 1)
16		- Mounting bracket (P/O PL 4.15
17		- Photoreceptor drive motor (09-010)
1	127K53500 запросить цену →	Fuser web motor assembly (see
2		- Fuser web motor (MOT 10-010) (P/
3		- Bracket (P/O PL 4.17 Item 1)
4		- Coupling (P/O PL 4.17 Item 1)
5		- Spring (P/O PL 4.17 Item 1)
6		- Spring (P/O PL 4.15 Item 1)
7	807E09930 запросить цену →	Output paper path drive gear (REP
8	807E09940 запросить цену →	Intermediate drive gear (REP 4.3A)
9	023E30740 запросить цену →	Main drive belt (REP 4.3A)
10	007K13200 запросить цену →	Fuser drive gear (REP 4.3A)
11		- Bearing (P/O PL 4.15 Item 1)
12	114E18810 запросить цену →	Fuser CRUM connector
13		- Screw (P/O PL 4.15 Item 1)
14	807E05670 запросить цену →	Registration transport drive pulley
15	807E05680 запросить цену →	Developer drive gear (32-38 ppm)
16		- Scorotron home sensor (Q09-070)
17		- Auto cleaner harness (P/O PL
18		- Charge scorotron harness (P/O PL
19		- Charge scorotron grid harness (P/O
1	802E19350 запросить цену →	Rear cover
2	036K01326 запросить цену →	Right counterbalance (REP 5.12,
3	019K05210 запросить цену →	Document pad (ADJ 5.6)
4	036K01336 запросить цену →	Left counterbalance (REP 5.12,
5	960K20650 запросить цену →	DADH PWB
6	162K68270 запросить цену →	Communication/power cable
7		- Harness support (P/O PL 5.10 Item
8		- Top cover (REF: PL 5.20 Item 15)
9	084K29902 запросить цену →	DADH (complete) (REP 5.19, ADJ
10	121E17510 запросить цену →	DADH Closed switch magnet (see
11		- DADH ground harness (P/O PL
12	003K91881 запросить цену →	Thumbscrew
13		- Bracket (P/O PL 5.10 Item 9)
1	113R00686 запросить цену →	Feed roll assembly (REP 5.14)
2	130K65961 запросить цену →	Feed sensor (Q05-330)
3		- Front cover (P/O PL 5.15 Item 18)
4		- Feed housing (P/O PL 5.15 Item
5	121K39131 запросить цену →	Feed solenoid (SOL05-010)
6		- Feed yoke (P/O PL 5.15 Item 18)
7		- Spring (P/O PL 5.15 Item 18)
8		- Bearing (P/O PL 5.15 Item 18)
9	005K11980 запросить цену →	Feed clutch (CL05-025)
10		- Rear cover (P/O PL 5.15 Item 18)
11	110E13480 запросить цену →	Top cover interlock switch (S05-
12	019E67980 запросить цену →	Document present sensor actuator
13	130K65951 запросить цену →	Document present sensor (Q05-
14		- Static eliminator
15		- Gear (P/O PL 5.15 Item 18)
16	127K47590 запросить цену →	Feed motor (MOT05-020) (ADJ
17		- Feed motor tension spring (red) (P/
18	059K43640 запросить цену →	Feed assembly (complete) (REP
19		- Shaft (P/O PL 5.15 Item 18)
20		- Bracket (P/O PL 5.15 Item 18)
21	802E41680 запросить цену →	Feed roll assembly cover
22		- Intermediate feed bearing (P/O PL
23		- Bearing (P/O PL 5.15 Item 18)
24		- Feed motor bracket (P/O PL 5.10
25		- Ground harness (P/O PL 5.15 Item
1		- Hinge (P/O PL 5.20 Item 16)
2		- Bushing (P/O PL 5.20 Item 16)
3	022E25061	CVT/Takeaway idler
4	806E02590 запросить цену →	Shaft
5		- Torsion spring (green) (P/O PL 5.20
6		- Base (P/O PL 5.20 Item 17)
7		- Spring (P/O PL 5.20 Item 17)
8		- Torsion spring (silver) (P/O PL 5.20
9	029E37810 запросить цену →	Latch pin
10		- Spring plate (P/O PL 5.20 Item 17)
11	130K65971 запросить цену →	Takeaway sensor (Q05-335) (REP
12	130K65981 запросить цену →	CVT Sensor (Q05-350) (REP 5.8)
13		- Sensor support (P/O PL 5.20 Item
14		- Shaft securing bracket (P/O PL
15		- Top cover
16	802K62060 запросить цену →	Top cover assembly (REP 5.1)
17	055K33563 запросить цену →	Top access cover assembly (REP
1	130K65991 запросить цену →	Registration sensor (Q05-340)
2		- Sensor support (P/O PL 5.10 Item
3		- Torsion spring (P/O PL 5.10 Item 9)
4	013E21103 запросить цену →	Front CVT roll bearing
5	022K69682 запросить цену →	CVT Roll (REP 5.15)
6	022E25061	Pre-scan idler
7		- Base (P/O PL 5.10 Item 9)
8	806E02590 запросить цену →	Shaft
9	127K47600 запросить цену →	CVT Motor (MOT05-030) (ADJ 5.1)
10		- CVT Motor tension spring (silver)
11	023E23520 запросить цену →	CVT Motor drive belt (REP
12		- Duplex gate (Not Spared) (REP
13	013E21093 запросить цену →	Rear CVT roll bearing
14		- Spacer (white) (P/O PL 5.10 Item 9)
15		- CVT Motor bracket (P/O PL 5.10
16		- Ground harness (Not Spared)
1		- Lower cover (P/O PL 5.30 Item 5)
2	130K66762 запросить цену →	Exit sensor (Q05-345) (REP 5.11)
3		- Baffle assembly (P/O PL 5.30 Item
4	121K29610 запросить цену →	Duplex solenoid (SOL05-050) (REP
5	055K32531 запросить цену →	Baffle assembly (complete) (REP
6	022E25061	Post scan idlers
7	806E02590 запросить цену →	Shaft
8	022K69800 запросить цену →	Exit roll idlers (REP 5.18)
9		- Bearing (P/O PL 5.30 Item 5)
10		- Document finger (P/O PL 5.30 Item
11		- Torsion spring (P/O PL 5.30 Item 5)
12		- Lift bar (P/O PL 5.30 Item 5)
13		- Link arm (P/O PL 5.30 Item 5)
1	050K55012 запросить цену →	Input tray assembly (complete)
2	004K00971	Pad
3	031E08720 запросить цену →	Restack arm
4		- Input tray (P/O PL 5.35 Item 1)
5	023E25420 запросить цену →	Feed motor drive belt (ADJ 5.1)
6	022K69780 запросить цену →	Takeaway roll assembly (REP 5.6),
7	125E00430 запросить цену →	Static eliminator (small) (REP 5.17)
8	130E09710 запросить цену →	DADH Length sensor 1 (Q05-315)/
9		- Lower cover (P/O PL 5.35 Item 1)
10	115E02160 запросить цену →	Static eliminator (large)
11	103K01300 запросить цену →	Document width sensor (Q05-325)
12		- Bearing (P/O PL 5.35 Item 1)
13	014P04124 запросить цену →	Spacer (black)
14		- Spacer (white) (P/O PL 5.35 Item 1)
15		- Pulley (P/O PL 5.35 Item 1)
16		- Sensor bracket (P/O PL 5.35 Item
1	048K14061 запросить цену →	Document cover assembly
2		- Document cover (P/O PL 5.40 Item
3		- Counter balance (P/O PL 5.40 Item
4		- Document pad (P/O PL 5.40 Item
5		- Counterbalance support (Not
6		- Document cover bracket (Not
7	003K91881 запросить цену →	Thumbscrew
8		- LH Adaptor plate (P/O PL 5.40 Item
9		- RH Adaptor plate (P/O PL 5.40
10		- Platen cover handle (P/O PL 5.40
11		- Magnetic interlock (P/O PL 5.40
12		- Cover platen (P/O PL 5.40 Item 2)
1		- Scanner (REF: PL 14.10 Item 1;
65-75		ppm), (REF: PL 14.20 Item
2		- Spacer (REF: PL 14.10 Item 6; 65-
75		ppm), (REF: PL 14.20 Item 6;
32-55		ppm)
3		- Grommet (REF: PL 14.10 Item 7;
65-75		ppm), (REF: PL 14.20 Item 7;
32-55		ppm)
4	604K18500 запросить цену →	ROS (32-38 ppm)
5	962K12184 запросить цену →	ROS Power distribution (PJ120-
6		- Scanner frame securing bracket
7		- Spacer (Not Spared)
1	050K54360 запросить цену →	Tray 1 and 2 assembly (REP 7.1)
2	960K20980 запросить цену →	Tray 1 and 2 control PWB
3	009K02240 запросить цену →	Leaf spring (REP 7.12)
4	038K15780 запросить цену →	Paper guide latch (REP 7.6)
5		- Label tray 1 (P/O PL 7.10 Item 1)
6		- Label tray 2 (P/O PL 7.10 Item 1)
7	604K31590 запросить цену →	Actuator kit (REP 7.12)
8		- Tray home cam (P/O PL 7.10 Item
9		- Paper size cam (P/O PL 7.10 Item
10		- Retaining plate (Not Spared)
11	038E39860 запросить цену →	Paper guide
1	022E27180 запросить цену →	Tray hoist pulley
2	050K59433 запросить цену →	Tray 4 assembly (see NOTE) (REP
3	050K59422 запросить цену →	Tray 3 assembly (see NOTE) (REP
4		- Front short elevator cable (P/O PL
5		- Rear elevator cable (tray 4) (P/O
6		- Rear elevator cable (tray 3) (P/O
7		- Front long elevator cable (P/O PL
8		- HCF (complete)
9	130K67520 запросить цену →	Tray 3 feed sensor actuator (REP
10	012K05690 запросить цену →	Tray 3 elevator cable kit (REP 7.4)
11	012K05701 запросить цену →	Tray 4 elevator cable kit (REP 7.4)
12	849E21140 запросить цену →	Pulley carrier
13	019K06030 запросить цену →	HCF tray alignment clip kit
14	004K07330 запросить цену →	Tray 4 elevate damper (REP 7.11)
15	004K07320 запросить цену →	Tray 3 elevate damper (REP 7.11)
16	038E30370 запросить цену →	Tray lift guide
17	019E73940 запросить цену →	Cork pad
18		- Separation strip (7 off) (P/O PL 7.15
19	801K20310 запросить цену →	Separation strip kit
20		- Paper tray guide (P/O PL 7.15 Item
21	049K00180 запросить цену →	Tray 3 and 4 clamp kit
22		- Side clamp (2 off) (P/O PL 7.15
23		- Center clamp (P/O PL 7.15 Item
24		- Tray 4 multifeed kit (REF: PL 31.12
25		- Retard clip assembly (P/O PL 7.15
26		- Tray 3 & 4 Mylar retainer clip kit
27		- Retainer clip (Wide) (6 off) (P/O PL
28		- Retainer clip (Narrow) (2 off) (P/O
1	127K42811 запросить цену →	Tray 3 elevator motor (MOT07-
2	960K20990 запросить цену →	HCF control PWB (REP 7.10)
3	019E63410 запросить цену →	Switch holder
4	130E10570 запросить цену →	Tray 3 home switch (S07-303), Tray
4		home switch (S07-304) (REP 7.9)
5		- Tray 3 feed sensor (Q08-103)
6	120E25810 запросить цену →	Tray 4 stack limiter (REP 7.8)
7	849E22090 запросить цену →	Stack limiter bracket
8	120E25800 запросить цену →	Tray 3 stack limiter (REP 7.8)
1	802K48781 запросить цену →	Rear cover
2	802K48770 запросить цену →	Left cover/right cover
3	117K41090 запросить цену →	Castor (locking)
4	802E65840 запросить цену →	Tray 4 front cover
5	802E65830 запросить цену →	Tray 3 front cover
6	826E20970 запросить цену →	Screw (M6 x 30)
1	050K55215 запросить цену →	Bypass tray and left hand door
2		- Left hand door (P/O PL 7.30 Item 1)
3	110E93440 запросить цену →	Left hand door interlock (S01-305)
4	121E18350 запросить цену →	Feed solenoid (SOL08-050) (REP
5		- Feed head assembly (P/O PL 7.30
6		- Feed head (P/O PL 7.30 Item 5)
7	130E11270 запросить цену →	Bypass tray empty sensor (Q07-
8		- Hinge pin (Not Spared)
9	120E26140 запросить цену →	Spring retainer (P/O PL 7.30 Item
10	809E57640 запросить цену →	Spring
11	807E05311 запросить цену →	Drive gear (REP 8.20)
12		- Bypass tray (P/O PL 7.30 Item 1)
13	019E62020 запросить цену →	Ground spring
14		- Feed head top cover (P/O PL 7.30
15		- Feed roll (P/O PL 7.30 Item 21)
16		- Nip roll (P/O PL 7.30 Item 5)
17		- Not used
18		- Retard pad bracket (P/O PL 7.30
19		- Retard pad assembly (P/O PL 7.30
20		- Retard pad spring (P/O PL 7.30
21	059K39862	Feed roll and retard pad assembly
22	809E57650 запросить цену →	Solenoid spring
23		- Interlock cover (Not Spared)
1	050K54933 запросить цену →	Bypass tray and left hand door
2		- LH door (P/O PL 7.35 Item 1)
3	110E93440 запросить цену →	LH door interlock (SOL01-305)
4	121E18350 запросить цену →	Feed solenoid (SOL08-050) (REP
5		- Feed head assembly (P/O PL 7.35
6		- Feed head (P/O PL 7.35 Item 5)
7	130E10540 запросить цену →	Bypass tray empty sensor (Q07-
8		- Hinge pin (Not Spared)
9	120E26140 запросить цену →	Spring retainer
10	809E57640 запросить цену →	Spring
11	807E05311 запросить цену →	Drive gear (REP 8.20)
12		- Bypass tray (P/O PL 7.35 Item 1)
13	019E62020 запросить цену →	Ground spring
14		- Feed head top cover (P/O PL 7.35
15		- Feed roll (P/O PL 7.35 Item 19)
16		- Nip roll (P/O PL 7.35 Item 5)
17	809E57650 запросить цену →	Solenoid spring
18		- Retard pad (P/O PL 7.35 Item 19)
19	059K30381 запросить цену →	Feed roll and retard roll kit
20		- Interlock cover (Not Spared)
1		- Stand unit (complete)
2	802K48582 запросить цену →	Front door (see NOTE)
3	017K03771 запросить цену →	Castor (locking)
4	802K48770 запросить цену →	Left cover/Right cover
5	802K48781 запросить цену →	Rear cover
6		- Stand base (P/O PL 7.40 Item 1)
7	826E20970 запросить цену →	Screw (M6 x 30)
8		- Door hinge pin (P/O PL 7.40 Item 2)
1		- Rear cover (32-55 ppm) (see
2		- Rear cover standoff
3	802E45161 запросить цену →	Left hand cover
4		- Front bracket (P/O PL 8.10 Item 16)
5		- Rear bracket (P/O PL 8.10 Item 16)
6	802E59110 запросить цену →	Rear wall
7		- Rear wall inlay (P/O PL 8.10 Item
8		- Work shelf (P/O PL 8.10 Item 14)
9	802E45157 запросить цену →	Right hand cover
10	802K82481 запросить цену →	Front door assembly (32-55 ppm)
11		- Badge (see below for variants)
12		- Rear wall inlay assembly (REF: PL
13		- Work shelf bracket (P/O PL 8.10
14	068K36186 запросить цену →	Work shelf assembly (REF: PL
15	826E26990 запросить цену →	Thumbscrew
16		- Rear wall bracket assembly (see
1		- Internal cover (P/O PL 8.11 Item
2		- Grill (P/O PL 8.11 Item 10)
3		- Paper path cooling fan 1 (P/O PL
4		- Cooling duct (P/O PL 8.11 Item 10)
5		- Foam seal (P/O PL 8.11 Item 10)
6		- Paper path cooling fan 2 (P/O PL
7		- Harness (P/O PL 8.11 Item 10)
8		- Front door (P/O PL 8.11 Item 10)
9		- Logo badge (P/O PL 8.11 Item 10)
10	802K69657 запросить цену →	Front door assembly
11		- Door hinge pin (P/O PL 8.11 Item

2. PL 8.12 Covers (3 of 3)

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
1	059K50500 запросить цену →	Registration transport assembly
2		- Retainer bracket (Not Spared)
3	130E10870 запросить цену →	Wait sensor (Q08-100),
4		- Registration transport guide (P/O
5	059K50490 запросить цену →	Registration nip assembly
6	028E16330 запросить цену →	Snap on washer (M6) (P/O PL 8.15
7	121K33231 запросить цену →	Registration clutch (CL08-070)
8	013E23110 запросить цену →	Bearing
9	059K33970 запросить цену →	Drive roll assembly (REP 8.26)
10	003K17611 запросить цену →	Jam clearance knob
11	807E05170 запросить цену →	Gear (26T)
12		- Spring arm (P/O PL 8.15 Item 1)
13		- Torsion spring (P/O PL 8.15 Item 1)
14	807E05180 запросить цену →	Gear (28T)
15		- Ring pitch (P/O PL 8.15 Item 1)
16		- Black nylon washer (P/O PL 8.15
17	807E05160 запросить цену →	Gear (22G/28T) (ADJ 4.1)
18	807E15650 запросить цену →	Gear (23T) (ADJ 4.1)
19	807E05150 запросить цену →	Gear (22G/20T)
20	023E24420 запросить цену →	Drive belt (REP 8.27)
21		- Spring arm pin (P/O PL 8.15 Item 1)
22		- Lower bias guide (P/O PL 8.15 Item
23	055E51821 запросить цену →	Bias contact (see NOTE)
1	059K35670 запросить цену →	Duplex transport (REP 8.7)
2	023E24390 запросить цену →	Drive belt (76T) (REP 8.8)
3	023E24400 запросить цену →	Drive belt (285T) (REP 8.8)
4	130E10630 запросить цену →	Duplex sensor (Q08-160) (REP
5	003K18500 запросить цену →	Jam clearance latch
6		- Spring (P/O PL 8.20 Item 1)
7	059K49400 запросить цену →	Idler roll
8	127K44300 запросить цену →	Duplex motor (MOT08-060) (REP
9	960K11540 запросить цену →	Duplex motor driver PWB (REP
10	020E39800 запросить цену →	Drive pulley
11	802E87650 запросить цену →	Lower cover
12		- Duplex duct (Not Spared)
1	059K33951 запросить цену →	Duplex transport (REP 8.7)
2	023E24390 запросить цену →	Drive belt (76T) (REP 8.8)
3	023E24400 запросить цену →	Drive belt (285T) (REP 8.8)
4	130E10630 запросить цену →	Duplex sensor (Q08-160) (REP
5	003K18500 запросить цену →	Jam clearance latch
6		- Spring (P/O PL 8.22 Item 1)
7	059K49400 запросить цену →	Idler Roll
8	127K42770 запросить цену →	Duplex motor (MOT08-060) (REP
9	160K92780 запросить цену →	Duplex motor driver PWB (REP
10	020E39800 запросить цену →	Drive pulley
11	802E87650 запросить цену →	Lower cover
1		- Cover (Not Spared)
2	023E24880 запросить цену →	Transport drive belt (REP 8.12,
3	028E16170 запросить цену →	Flange
4	807E10200 запросить цену →	Pulley
5		- Tray 1 and 2 paper feed assembly
6	013E25710 запросить цену →	Rear transport roll bearing (REP
7	013E23130 запросить цену →	Front transport roll bearing (32-55
8	059K30420	Transport roll assembly (32-55
9	130E10560 запросить цену →	Tray 1 or Tray 2 Feed sensor
10	809E57390 запросить цену →	Ground plate
11	019E63140 запросить цену →	Cable clamp
12	019E67990 запросить цену →	Tray alignment clip kit
13		- Left alignment clip (P/O PL 8.25
14		- Right alignment clip (P/O PL 8.25
15	809E69140 запросить цену →	Spring
1	815E19640 запросить цену →	Frame
2		- Tray 1 and 2 paper feed (P/O PL
3	019E63140 запросить цену →	Cable clamp
4	127K42820 запросить цену →	Tray 1 and 2 transport motor (REP
5	059K30390 запросить цену →	Feed roll assembly
6	130E11270 запросить цену →	Tray 1 feed sensor (Q08-101) (REP
7	014E50620 запросить цену →	Standoff
8	807E10080 запросить цену →	Pulley
9	005E22410 запросить цену →	Flange
10	059K49840 запросить цену →	Tray 1 and 2 paper feed assembly
11	019E63130 запросить цену →	Transport drive belt tensioner
12	020E40600 запросить цену →	Transport drive belt tensioner pulley
13	809E53870 запросить цену →	Tensioner spring
14		- Tray 1 & 2 multifeed kit (REF: PL
15		- Shaft (P/O PL 8.26 Item 14)
16		- Spring (P/O PL 8.26 Item 14)
17		- Retard ramp (P/O PL 8.26 Item 14)
1	604K30621 запросить цену →	Tray 3 and 4 paper feed assembly
2	059K43730	Feed roll assembly
3		- Mounting bracket (Not Spared)
4		- Spring (P/O PL 8.30 Item 19)
5		- Shaft (P/O PL 8.30 Item 19)
6		- Tray 3 and 4 transport motor
7	807E06210 запросить цену →	Tray 3 and 4 transport drive gear
8		- Transport drive belt (P/O PL 8.35
9	127K42880 запросить цену →	Tray 3 and 4 transport motor (32-55
10	130E10880 запросить цену →	Tray 4 feed sensor (Q08-104)
11	059K40260 запросить цену →	Tray 3 and 4 paper feeder (P/O PL
12		- Flange (P/O PL 8.35)
13	130E10550 запросить цену →	Tray 3 feed sensor (Q08-103) (see
14		- Pulley (P/O PL 8.35 Item 16)
15		- Spring (P/O PL 8.35 Item 16)
16		- Drive coupling (P/O PL 8.35 Item
17		- Idler roll (P/O PL 8.30 Item 19)
18		- Bearing (P/O PL 8.30 Item 19)
19	006K29490 запросить цену →	Idler shaft assembly
20	059K30410 запросить цену →	Tray 3 and 4 transport roll (32-55
21		- Paper guide (Not Spared)
22		- Ground plate (Not Spared)
23		- Feeder spacer (Tray 3 only) (P/O
24		- Spacer tool (P/O PL 8.30 Item 1)
25		- Tray 3 feeder label (P/O PL 8.30
26	127K47980 запросить цену →	Tray 3 and 4 transport motor &
1	802K48530 запросить цену →	Jam clearance door
2	059K30401 запросить цену →	Takeaway roll assembly (32-55
3	022E26620 запросить цену →	Transport roll bearing
4		- Flange (P/O PL 8.35 Item 15)
5		- Pulley (P/O PL 8.35 Item 15)
6	023E24440 запросить цену →	Drive belt
7		- Drive coupling (P/O PL 8.35 Item
8	022E26640 запросить цену →	Idler roll
9		- Shaft (P/O PL 8.35 Item 15) (REP
10		- Spring (P/O PL 8.35 Item 15) (REP
11	059K50110 запросить цену →	Transport roll assembly (REP 8.30,
12		- Nip roll (see NOTE 1)
13		- Spring plate (P/O PL 8.35 Item 15)
14		- Base (P/O PL 8.35 Item 15)
15	059K43830 запросить цену →	Tray 3 transport assembly (REP
16	005E21801 запросить цену →	Clutch kit
1		- Waste toner bottle (see NOTE 1)
2	130K54564 запросить цену →	Waste toner full sensor (Q09-350)
3	802E45131 запросить цену →	Waste toner door (REP 9.1)
4		- Strap (see NOTE 1)
5	003K17670 запросить цену →	Hinge block
6		- Waste toner door switch (S09-380)
1	094K04760 запросить цену →	Toner dispense module (REP 9.5)
2		- Developer module (P/O PL 31.12
3		- Retaining bracket (P/O PL 9.15
4	006R01146 ✓ в наличии	Toner cartridge (2 Pack) (see
5		- Low toner sensor (Q09-310) (P/O
6	962K25641 запросить цену →	Registration/Developer bias
7		- Toner concentration sensor (Q09-
8		- Developer module latch (P/O PL
9		- Retaining plate (P/O PL 9.15 Item
10		- Speed nut (P/O PL 9.15 Item 2)
11		- Sleeve (P/O PL 9.15 Item 12)
12	604K30560 запросить цену →	Developer module latch repair kit
13	604K16890 запросить цену →	Out of toner sensor kit
14		- Push on fastener (P/O PL 9.15 Item
15		- Spring (P/O PL 9.15 Item 12)
16		- Main drive gear (P/O PL 9.15 Item
17		- Not used
18		- Mag seal repair tool (REF: PL
19	604K24570 запросить цену →	Trickle outlet shutter kit
20		- Shutter assembly (P/O PL 9.15
21		- Shutter spring (P/O PL 9.15 Item
22		- Push on fastener (P/O PL 9.15 Item
23	604K24930 запросить цену →	Developer/Drives interface kit (See
1	604K13620 запросить цену →	Toner dispense module kit (REP
2		- Developer module (P/O PL 31.12
3		- Retaining bracket (Not Spared)
4	006R01046 ✓ в наличии	Toner cartridge (2) pack (see
5	130K67510 запросить цену →	Low toner sensor (Q09-310) (P/O
6	962K25641 запросить цену →	Registration/Developer bias
7		- Toner concentration sensor (Q09-
8		- Not used
9		- Not used
10		- Not used
11		- Stepped washer (Not Spared)
12		- Washer (Not Spared)
13	604K16890 запросить цену →	Out of toner sensor kit
14		- Push on fastener (P/O PL 9.17 Item
15		- Spring (P/O PL 9.17 Item 18)
16		- Sleeve (P/O PL 9.17 Item 18)
17		- Developer module latch (P/O PL
18	604K18510 запросить цену →	Developer module latch repair kit
19	604K24570 запросить цену →	Trickle outlet shutter kit
20		- Shutter assembly (P/O PL 9.17
21		- Shutter spring (P/O PL 9.17 Item
22		- Push on fastener (P/O PL 9.17 Item
1	122K02390 запросить цену →	Erase lamp (REP 9.9)
2		- Xerographic module (see below for
3	059K35690 запросить цену →	Short paper path assembly (REF:
4	130E10510 запросить цену →	Relative humidity sensor (Q09-
5	960K11700 запросить цену →	Temperature sensor (Q09-370)
6	019E68140 запросить цену →	Erase lamp support
7	003K17600 запросить цену →	Xerographic module latch (REP
8	504K11880 запросить цену →	Transfer/Detack corotron (see
9	113K03260 запросить цену →	Transfer/Detack harness
10		- Pivot plate (Not Spared)
11		- Latch spring (Not Spared)
12		- Latch pin (Not Spared)
13		- Latch plate (Not Spared)
14	031E10610 запросить цену →	Developer paddle (REP 9.7)
15	809E70160 запросить цену →	Spring
16	019E62870 запросить цену →	Kurly clip
1	122K02300 запросить цену →	Erase Lamp (REP 9.9)
2		- Xerographic module (see below for
3	059K35690 запросить цену →	Short paper path assembly (REF:
4	130E10510 запросить цену →	Relative humidity sensor (Q09-
5	960K11700 запросить цену →	Temperature sensor (Q09-370)
6	019E68140 запросить цену →	Erase lamp support
7	003K17600 запросить цену →	Xerographic module latch (REP
8	504K11510 запросить цену →	Transfer/Detack corotron (see
9	113K03260 запросить цену →	Transfer/Detack harness (REP 9.8)
10		- Not used
11		- Latch spring (Not Spared)
12		- Latch pin (Not Spared)
13		- Latch plate (Not Spared)
14	031E10610 запросить цену →	Developer paddle (REP 9.7)
15	809E70160 запросить цену →	Spring
16		- Pivot plate (Not Spared)
17	019E62870 запросить цену →	Kurly clip
1	127K42790 запросить цену →	Ozone fan (REP 9.3)
2	054E24631 запросить цену →	Ozone duct
3	053K04381 запросить цену →	Ozone filter (32-55 ppm)
4		- Magnet (P/O PL 9.25 Item 2)
5		- Photoreceptor duct (P/O PL 9.25
6	127K43291 запросить цену →	Photoreceptor fan assembly
7		- Fan (P/O PL 9.25 Item 6)
55		ppm)
1	109R00751 ✓ в наличии	Fuser module (XE) (see NOTE 1)
2	007E74044 запросить цену →	Web drive dog
3		- Spring (P/O PL 10.8 Item 1)
4		- Fuser stripper finger (P/O PL 31.12
5		- Fuser latch (P/O PL 10.8 Item 10)
6		- Fuser latch pin (P/O PL 10.8 Item
7		- Spring (P/O PL 10.8 Item 10)
8		- Latch stop (P/O PL 10.8 Item 10)
9		- Screw (P/O PL 10.10 Item 10)
10	604K17672 запросить цену →	Fuser latch pin kit
11		- Fuser exit switch (see NOTE 3)
12		- Fuser upper exit guide (P/O PL
13		- Fuser top cover (P/O PL 10.8 Item
14		- Lower input guide (P/O PL 10.8
15		- Lower input guide kit (REF: PL
75		ppm)
1	109R00724 запросить цену →	Fuser module (XE) (see NOTE 1)
2	007E74044 запросить цену →	Web drive dog
3		- Spring (P/O PL 10.10 Item 1)
4		- Fuser stripper finger (P/O PL 31.12
5		- Fuser latch (P/O PL 10.10 Item 10)
6		- Fuser latch pin (P/O PL 10.10 Item
7		- Spring (P/O PL 10.10 Item 10)
8		- Latch stop (P/O PL 10.10 Item 10)
9		- Screw (P/O PL 10.10 Item 10)
10	604K17672 запросить цену →	Fuser latch pin kit
11		- Fuser exit switch (see NOTE 3)
12		- Fuser upper exit guide (P/O PL
13		- Fuser top cover (P/O PL 10.10 Item
14		- Lower input guide (P/O PL 10.10
15		- Lower input guide kit (REF: PL
1	012E14120 запросить цену →	Link arm
2	120E26280 запросить цену →	Shaft actuator (REP 10.9)
3		- LH Spring (P/O PL 10.11 Item 23)
4	006K28361 запросить цену →	Nip split shaft assembly (REP 10.8)
5		- RH Spring (P/O PL 10.11 Item 23)
6	121E18300 запросить цену →	Inverter nip solenoid (SOL10-050)
7	059K30342 запросить цену →	Single exit nip roll (REP 10.6)
8	059K43660 запросить цену →	Double exit nip roll (REP 10.6)
9		- Torsion spring (P/O PL 10.11 Item
10	849E28060 запросить цену →	Nip roll guide (REP 10.6)
11	127K44290 запросить цену →	Inverter motor (MOT10-040) (REP
12		- Inverter (P/O PL 10.11 Item 23)
13	130E11390 запросить цену →	IOT Exit sensor (Q10-120) (REP
14	121E18310 запросить цену →	Inverter path solenoid (SOL10-045)
15		- Hinge pin (P/O PL 10.11 Item 23)
16		- Upper baffle assembly (REF: PL
17		- Inverter nip solenoid bracket (P/O
18		- Solenoid link (P/O PL 10.11 Item
19	013E27850 запросить цену →	Bearing
20	130K68450 запросить цену →	Thermistor assembly
21	114E18621 запросить цену →	Inverter locator
22	960K11550 запросить цену →	Inverter motor driver PWB
23	112K00710 запросить цену →	Inverter complete assembly (REP
24		- Output guide (P/O PL 10.11 Item
25	059K49890 запросить цену →	Output guide assembly
1		- Seal (P/O PL 10.11 Item 23)
2		- Inverter assembly duct (P/O PL
3	013E23110 запросить цену →	Bearing
4	006K29031 запросить цену →	Tri roll shaft assembly (REP 10.12)
5		- Idler gear (20T) (REF: PL 10.15
6		- Tri roll knob (REF: PL 10.15 Item
7		- Upper baffle (P/O PL 10.12 Item
8	050E22230 запросить цену →	Inverter gate (REP 10.11)
9		- Tri roll guide (P/O PL 10.11 Item 23)
10		- Post fuser exit roller (P/O PL 10.11
11		- Post fuser gear (20T) (REF: PL
12		- Baffle guide (P/O PL 10.11 Item 23)
13		- Exit gear (REF: PL 10.15 Item 1)
14		- Dog drive assembly (REF: PL
15	059K49400 запросить цену →	Idler roll
16		- Spring (P/O PL 10.12 Item 21)
17	006K28051 запросить цену →	Exit shaft assembly (REP 10.14)
18		- Inverter (P/O PL 10.11 Item 23)
19		- Front gravity finger (P/O PL 10.11
20		- Rear gravity finger (P/O PL 10.11
21	038K16520 запросить цену →	Upper baffle assembly (REP 10.7)
22		- Post fuser jam clearance latch
23		- Torsion spring (P/O PL 10.11 Item
24		- Hinge pin (P/O PL 10.11 Item 23)
25		- Gravity gate finger (P/O PL 10.11
26		- Gravity gate finger kit (P/O PL
27		- Front gravity finger (P/O PL 10.12
28		- Idler roll shaft (P/O PL 10.12 Item
1	012E14120 запросить цену →	Link arm
2	120E26280 запросить цену →	Shaft actuator (REP 10.9)
3		- LH Spring (P/O PL 10.13 Item 20)
4	006K28361 запросить цену →	Nip split shaft assembly (REP 10.8)
5		- RH Spring (P/O PL 10.13 Item 20)
6	121E18300 запросить цену →	Inverter nip solenoid (SOL 10-050)
7	059K30342 запросить цену →	Single exit nip roll (REP 10.6)
8	059K43660 запросить цену →	Double exit nip roll (REP 10.6)
9		- Torsion spring (P/O PL 10.13 Item
10	849E28060 запросить цену →	Nip roll guide (REP 10.6)
11	127K42760 запросить цену →	Inverter motor (MOT 10-040) (REP
12		- Inverter (P/O PL 10.13 Item 20)
13	130E11390 запросить цену →	IOT Exit sensor (Q 10-120) (REP
14	121E18310 запросить цену →	Inverter path solenoid (SOL 10-
15		- Hinge pin (P/O PL 10.13 Item 20)
16		- Upper baffle assembly (REF: PL
17		- Inverter nip solenoid bracket (P/O
18		- Solenoid link (P/O PL 10.13 Item
19	013E27850 запросить цену →	Bearing
20	112K00700 запросить цену →	Inverter complete assembly (REP
21	114E18621 запросить цену →	Inverter locator
22	160K92790 запросить цену →	Inverter motor driver PWB
23		- Output guide (P/O PL 10.13 Item
24	059K49890 запросить цену →	Output guide assembly
1		- Torsion spring (P/O PL 10.14 Item
2		- Hinge pin (P/O PL 10.13 Item 20)
3	013E23110 запросить цену →	Bearing
4	006K29981 запросить цену →	Tri roll shaft assembly (REP 10.12)
5		- Idler gear (20T) (REF: PL 10.15
6		- Tri roll knob (REF: PL 10.15 Item
7
