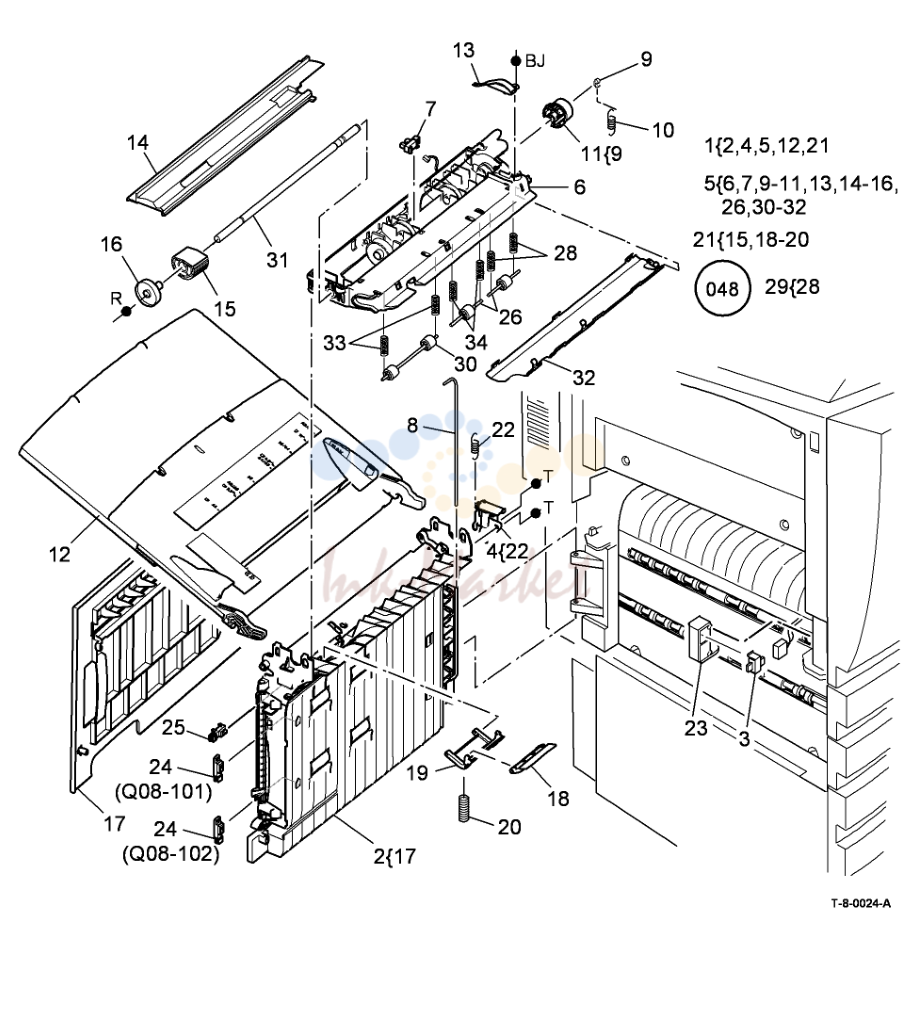

- 3. PL 7.30 Bypass Tray and Left Door

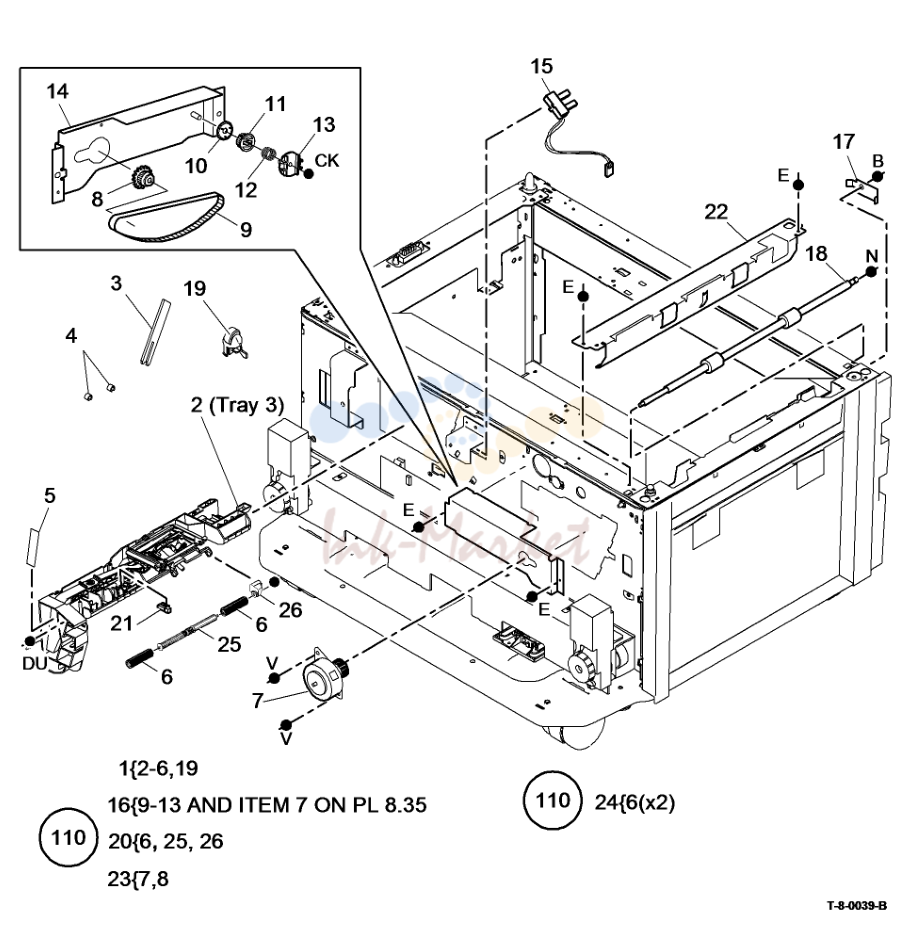

- 4. PL 8.30 Tray 3 Paper Feed Assembly (W/
- 5. PL 9.15 Developer Assembly (65-90
- 6. PL 10.11 Inverter Assembly (1 of 4)
- 7. PL 11.140 HVF Ejector, Pressing and
- 8. PL 11.160 HVF BM Module (Complete)
- 9. PL 14.15 Electrical Components (W/TAG
- 10. PL 31.13 Maintenance/Installation/

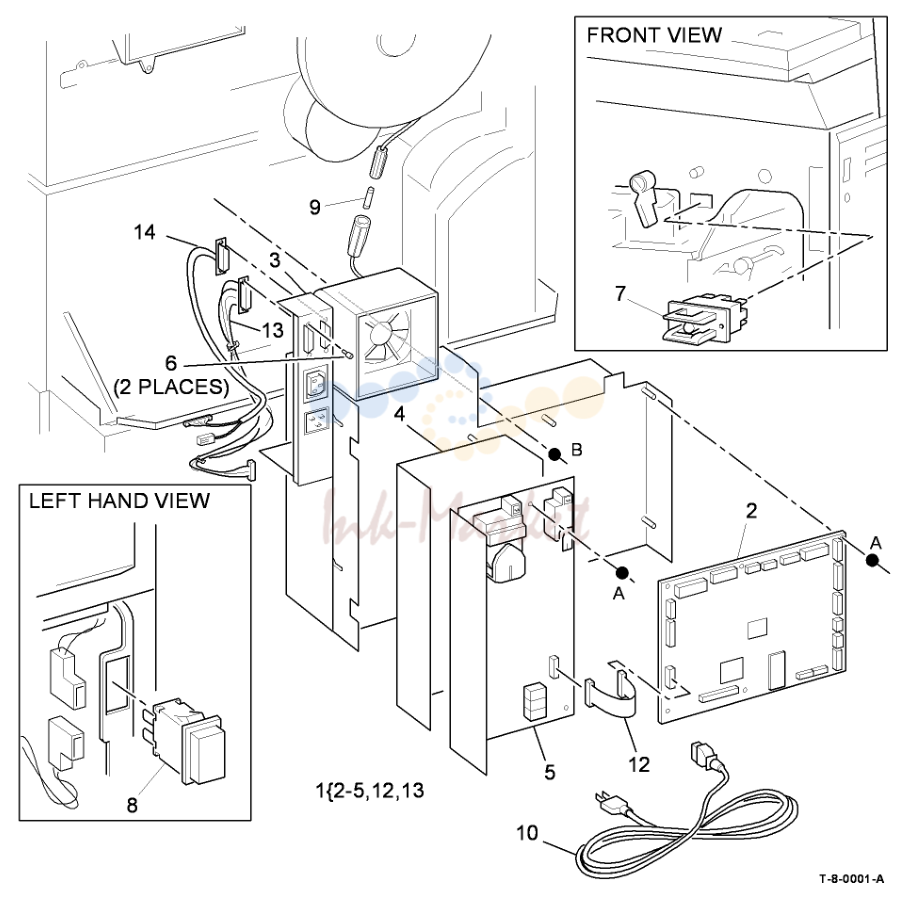

1. PL 1.10 Power and Control Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | - Power and control assembly | ||
| 2 | 604K84470 запросить цену → | IOT PWB (NOTE 2) (REP 3.1) | |
| 3 | - LVPS and base module (see below | ||
| 4 | - Shield (Not Spared) | ||
| 5 | 105K29563 запросить цену → | HVPS (35 ppm) (REP 1.10) | |
| 6 | - Locking screw (Not Spared) | ||
| 7 | 110K14020 запросить цену → | Door interlock switch (S01-300) | |
| 8 | 110K14030 запросить цену → | On/Off switch | |
| 9 | 108E06730 запросить цену → | In-line fuse (2.5A slow blow) | |
| 10 | - Main power cord (REF: PL 1.15 | ||
| 11 | - Not used | ||
| 12 | 962K34760 запросить цену → | IOT-HVPS harness (35 ppm) | |
| 13 | 962K49460 запросить цену → | IOT - Finisher Harness | |
| 14 | 962K63630 запросить цену → | IOT internal tray 5 harness | |
| 1 | - Main power cord (see below for | ||
| 2 | 117E36280 запросить цену → | 20A power cord | |
| 5-4 | Xerox® WorkCentre® 5790 Family |
2. PL 2.10 User Interface
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 952K00790 запросить цену → | Riser PWB/Power distribution | |
| 2 | - Hard disk drive (SATA) (P/O PL | ||
| 3 | 960K72210 запросить цену → | Riser PWB (REP 3.4) | |
| 4 | 960K27451 запросить цену → | Foreign device interface PWB | |
| 5 | 962K82620 запросить цену → | Foreign device interface harness | |
| 6 | 019E67610 запросить цену → | Fax mounting bracket | |
| 7 | - HDD mounting bracket (P/O PL | ||
| 8 | - HDD thumb screw (Not Spared) | ||
| 9 | 813W25205 запросить цену → | Locking screw | |
| 10 | 952K39410 запросить цену → | HDD power/data harness | |
| 11 | - Not used | ||
| 12 | - Foreign device interface kit (REF: | ||
| 5-6 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Single board controller PWB | ||
| 2 | 127K56210 запросить цену → | Cooling fan | |
| 3 | 960K59806 запросить цену → | Single board controller PWB (35-55 | |
| 4 | 952K26710 запросить цену → | Single board controller PWB / | |
| 5 | 960K59830 запросить цену → | Power distribution PWB | |
| 6 | 962K33461 запросить цену → | DADH/power distribution PWB | |
| 7 | - Single board controller module/ | ||
| 8 | 960K65035 запросить цену → | Software module (REP 3.3) | |
| 9 | - Single board controller/CCD PWB | ||
| 10 | - Cable clamp (Not Spared) | ||
| 11 | - Single board controller module/user | ||
| 12 | 960K52410 запросить цену → | Memory module (1Gb) | |
| 13 | 813W25205 запросить цену → | Locking screw | |
| 14 | 962K49410 запросить цену → | Single board controller module/ | |
| 15 | 962K76580 запросить цену → | ROS data cable (PJ113-PJ122) | |
| 16 | - UI video cable (Not Spared) | ||
| 17 | - Thumbscrew (Not Spared) | ||
| 18 | - Extension bracket (Not Spared) | ||
| 19 | 014E68681 запросить цену → | Spacer | |
| 20 | 960K59821 запросить цену → | Scanner daughter PWB (W/TAG | |
| 21 | - Scanner daughter PWB/scanner | ||
| 22 | 105K36240 запросить цену → | Battery | |
| 1 | 007K14324 запросить цену → | Main drive module (REP 4.5) | |
| 2 | - Flywheel (P/O PL 4.10 Item 1) | ||
| 3 | 807E09920 запросить цену → | Photoreceptor drive gear (REP 4.4) | |
| 4 | - Dowel pin (P/O PL 4.10 Item 1) | ||
| 5 | - Main drive (P/O PL 4.10 Item 1) | ||
| 6 | - Main drive motor and PWB | ||
| 7 | - Ozone fan (REF: PL 9.25 Item 1) | ||
| 8 | 130E10530 запросить цену → | Waste toner door switch (S09-380) | |
| 9 | 114E18630 запросить цену → | Fuser connector assembly | |
| 10 | - Spring (P/O PL 4.10 Item 1) | ||
| 11 | 604K24650 запросить цену → | Auger damper kit (REP 9.10) | |
| 12 | - Mounting bracket (P/O PL 4.10 | ||
| 13 | 055K36090 запросить цену → | Shutter assembly (REP 9.10) | |
| 14 | - Washer (P/O PL 4.10 Item 1) | ||
| 15 | - Screw (P/O PL 4.10 Item 1) | ||
| 16 | - Waste toner full sensor (REF: PL | ||
| 17 | - Photoreceptor drive motor (09-010) | ||
| 18 | - Dowel pin (P/O PL 4.10 Item 1) | ||
| 5-8 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 127K55430 запросить цену → | Fuser web motor assembly | |
| 2 | - Ozone seal (P/O PL 31.10 Item 6) | ||
| 3 | - Not used | ||
| 4 | - Xerographic CRUM connector (P/O | ||
| 5 | - Xerographic CRUM connector | ||
| 6 | - Spring (P/O PL 4.10 Item 1) | ||
| 7 | 807E09930 запросить цену → | Output paper path drive gear (REP | |
| 8 | 807E09940 запросить цену → | Intermediate drive gear (REP 4.7) | |
| 9 | 023E25040 запросить цену → | Main drive belt 2 (REP 4.7) | |
| 10 | 807E06462 запросить цену → | Fuser drive gear/pulley assembly | |
| 11 | - Bearing (P/O PL 4.12 Item 10) | ||
| 12 | 114E18810 запросить цену → | Fuser CRUM connector | |
| 13 | - Screw (P/O PL 4.10 Item 1) | ||
| 14 | - Support plate (P/O PL 4.10 Item 1) | ||
| 15 | 807E05670 запросить цену → | Registration transport drive pulley | |
| 16 | - Bearing (P/O PL 4.12 Item 17) | ||
| 17 | - Developer drive gear/pulley | ||
| 18 | 023E25050 запросить цену → | Main drive belt 1 (REP 4.7) | |
| 19 | - Scorotron cleaner home sensor | ||
| 20 | - Charge scorotron harness (P/O PL | ||
| 21 | - Charge scorotron grid harness (P/O | ||
| 22 | - Auto cleaner harness (P/O PL 4.10 | ||
| 23 | - Idler (P/O PL 4.10 Item 1) | ||
| 24 | - Bearing (P/O PL 4.12 Item 10) | ||
| 1 | 007K14316 запросить цену → | Main drive module (35 ppm) (REP | |
| 2 | - Flywheel (P/O PL 4.15 Item 1) | ||
| 3 | 807E06600 запросить цену → | Photoreceptor drive gear (REP 4.4) | |
| 4 | - Dowel pin (P/O PL 4.15 Item 1) | ||
| 5 | - Main drive (P/O PL 4.15 Item 1) | ||
| 6 | 127K55411 запросить цену → | Main drive motor and PWB | |
| 7 | - Ozone fan (REF: PL 9.25 Item 1) | ||
| 8 | 130E10530 запросить цену → | Waste toner door switch (S09-380) | |
| 9 | 114E18630 запросить цену → | Fuser connector assembly | |
| 10 | - Spring (P/O PL 4.15 Item 1) | ||
| 11 | 055K36090 запросить цену → | Shutter assembly (REP 9.10) | |
| 12 | - Waste toner full sensor (P/O PL | ||
| 13 | 604K24650 запросить цену → | Auger damper kit (REP 9.10) | |
| 14 | - Washer (P/O PL 4.15 Item 1) | ||
| 15 | - Screw (P/O PL 4.15 Item 1) | ||
| 16 | - Mounting bracket (P/O PL 4.15 | ||
| 17 | - Photoreceptor drive motor (MOT09- | ||
| 5-10 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 127K55430 запросить цену → | Fuser web motor assembly | |
| 2 | - Ozone seal (P/O PL 31.10 Item 6) | ||
| 3 | - Not used | ||
| 4 | - Xerographic CRUM connector (P/O | ||
| 5 | - Xerographic CRUM connector | ||
| 6 | - Spring (P/O PL 4.15 Item 1) | ||
| 7 | 807E09930 запросить цену → | Output paper path drive gear (REP | |
| 8 | 807E09940 запросить цену → | Intermediate drive gear (REP 4.3) | |
| 9 | 023E30740 запросить цену → | Main drive belt (REP 4.3) | |
| 10 | 007K13202 ✓ в наличии | Fuser drive gear (REP 4.3) | |
| 11 | - Bearing (P/O PL 4.17 Item 10) | ||
| 12 | 114E18810 запросить цену → | Fuser CRUM connector | |
| 13 | - Screw (P/O PL 4.15 Item 1) | ||
| 14 | 807E05670 запросить цену → | Registration transport drive pulley | |
| 15 | 007K21830 ✓ в наличии | Developer drive gear (White) (55 | |
| 16 | - Scorotron cleaner home sensor | ||
| 17 | - Auto cleaner harness (P/O PL 4.15 | ||
| 18 | - Charge scorotron harness (P/O PL | ||
| 19 | - Charge scorotron grid harness (P/O | ||
| 20 | - Idler (P/O PL 4.15 Item 1) | ||
| 1 | - Rear cover (P/O PL 5.10 Item 9) | ||
| 2 | 036K01701 запросить цену → | Right counterbalance (REP 5.12, | |
| 3 | - Document pad (Not Spared) (ADJ | ||
| 4 | 036K01630 запросить цену → | Left counterbalance (REP 5.12, | |
| 5 | 960K34852 запросить цену → | DADH PWB (35 ppm) | |
| 6 | 962K62932 запросить цену → | Communication/power cable | |
| 7 | - Harness support (P/O PL 5.10 Item | ||
| 8 | - Top cover (REF: PL 5.20 Item 15) | ||
| 9 | 084K42640 запросить цену → | DADH (35 ppm) (REP 5.19, ADJ | |
| 10 | - DADH Closed switch magnet (Not | ||
| 11 | - DADH ground harness (P/O PL | ||
| 12 | 803E13680 запросить цену → | Thumbscrew (40-90 ppm) | |
| 13 | - Bracket (P/O PL 5.10 Item 9) | ||
| 14 | - CVT Cleaning label (Not Spared) | ||
| 15 | - End stop (Not Spared) | ||
| 16 | - Mylar guide (P/O PL 5.10 Item 17) | ||
| 17 | - Mylar guide kit (REF: PL 31.14 Item | ||
| 5-12 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 113R00717 ✓ в наличии | Feed roll assembly (See NOTE 1) | |
| 2 | 130K73950 запросить цену → | Feed sensor (Q05-330) | |
| 3 | - Front cover (P/O PL 5.15 Item 18) | ||
| 4 | - Feed housing (P/O PL 5.15 Item | ||
| 5 | 121K44530 запросить цену → | Feed solenoid (SOL05-010) | |
| 6 | - Feed yoke (P/O PL 5.15 Item 18) | ||
| 7 | - Spring (P/O PL 5.15 Item 18) | ||
| 8 | - Bearing (P/O PL 5.15 Item 18) | ||
| 9 | 005K12600 запросить цену → | Feed clutch (CL05-025) | |
| 10 | - Rear cover (P/O PL 5.15 Item 18) | ||
| 11 | 110E13480 запросить цену → | Top cover interlock switch (S05- | |
| 12 | - Document present sensor actuator | ||
| 13 | 130K73890 запросить цену → | Document present sensor (Q05- | |
| 14 | 125E00430 запросить цену → | Static eliminator | |
| 15 | - Gear (P/O PL 5.15 Item 26) | ||
| 16 | 127K53770 запросить цену → | Feed motor (MOT05-020) (See | |
| 17 | - Feed motor tension spring (red) (P/ | ||
| 18 | 059K58961 запросить цену → | Feed assembly (complete) (REP | |
| 19 | - Shaft (P/O PL 5.15 Item 26) | ||
| 20 | - Bracket (P/O PL 5.15 Item 18) | ||
| 21 | - Feed roll assembly cover (Not | ||
| 22 | - Intermediate feed bearing (P/O PL | ||
| 23 | - Bearing (P/O PL 5.15 Item 26) | ||
| 24 | 004E22560 запросить цену → | Feed motor bracket | |
| 25 | - Ground harness (P/O PL 5.15 Item | ||
| 26 | 604K42680 ✓ в наличии | DADH feed bearing kit (Complete) | |
| 1 | 113R00718 ✓ в наличии | Feed roll assembly (See NOTE 1) | |
| 2 | 130E11200 запросить цену → | Feed sensor (Q05-330) | |
| 3 | - Front cover (P/O PL 5.17 Item 18) | ||
| 4 | - Feed housing (P/O PL 5.17 Item 18) | ||
| 5 | 127K75140 запросить цену → | Nudger motor (MOT05-010) | |
| 6 | - Feed yoke (P/O PL 5.17 Item 28) | ||
| 7 | - Spring (P/O PL 5.17 Item 5) | ||
| 8 | - Bearing (P/O PL 5.17 Item 18) | ||
| 9 | 005K12600 запросить цену → | Feed clutch (CL05-025) (W/O TAG | |
| 10 | - Rear cover (P/O PL 5.17 Item 18) | ||
| 11 | 110E13480 запросить цену → | Top cover interlock switch (S05- | |
| 12 | - Front feed gate (P/O PL 5.17 Item | ||
| 13 | - Rear feed gate (P/O PL 5.17 Item | ||
| 14 | 125E00430 запросить цену → | Static eliminator | |
| 15 | - Gear (P/O PL 5.17 Item 26) | ||
| 16 | 127K53770 запросить цену → | Feed motor (MOT05-020) (See | |
| 17 | - Feed motor tension spring (red) (P/ | ||
| 18 | 059K58412 запросить цену → | Feed assembly (complete) (W/O | |
| 19 | - Shaft (P/O PL 5.17 Item 26) | ||
| 20 | - Bracket (P/O PL 5.17 Item 18) | ||
| 21 | 802E87730 ✓ в наличии | Feed roll assembly cover | |
| 22 | - Intermediate feed bearing (P/O PL | ||
| 23 | - Bearing (P/O PL 5.17 Item 26) | ||
| 24 | 004E22560 запросить цену → | Feed motor bracket | |
| 25 | - Ground harness (P/O PL 5.17 Item | ||
| 26 | 604K42680 ✓ в наличии | DADH feed bearing kit (Complete) | |
| 27 | - Nudger motor bracket (P/O PL 5.17 | ||
| 28 | 604K54340 запросить цену → | Lever arm CRU spares kit | |
| 29 | - Shim kit (Not Spared) (W/TAG D-003) | ||
| 30 | 604K61440 запросить цену → | Feed clutch and spacer kit (W/TAG | |
| 31 | - Spacer (P/O PL 5.17 Item 30) | ||
| 5-14 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Hinge (P/O PL 5.20 Item 16) | ||
| 2 | - Bushing (P/O PL 5.20 Item 16) | ||
| 3 | 022E25061 ✓ в наличии | CVT/Takeaway idler | |
| 4 | 806E19680 запросить цену → | Shaft | |
| 5 | - Torsion spring (green) (P/O PL 5.20 | ||
| 6 | 038E22914 запросить цену → | Base | |
| 7 | - Spring (P/O PL 5.20 Item 17) | ||
| 8 | - Torsion spring (silver) (P/O PL 5.20 | ||
| 9 | 029E37810 запросить цену → | Latch pin | |
| 10 | - Spring plate (P/O PL 5.20 Item 17) | ||
| 11 | 130K73960 запросить цену → | Takeaway sensor (Q05-335) (REP | |
| 12 | 130K73970 запросить цену → | CVT Sensor (Q05-350) (REP 5.8) | |
| 13 | - Sensor support (P/O PL 5.20 Item | ||
| 14 | - Shaft securing bracket (P/O PL | ||
| 15 | 802K62453 запросить цену → | Top cover | |
| 16 | 055K37584 запросить цену → | Top cover assembly (REP 5.1) | |
| 17 | 055K37570 запросить цену → | Top access cover assembly (35-55 | |
| 1 | 130K73980 запросить цену → | Registration sensor (Q05-340) | |
| 2 | - Sensor support (P/O PL 5.10 Item | ||
| 3 | - Torsion spring (P/O PL 5.10 Item 9) | ||
| 4 | 013E21103 запросить цену → | Front CVT roll bearing | |
| 5 | - CVT Roll (P/O PL 5.25 Item 17) | ||
| 6 | 022E25061 ✓ в наличии | Pre-scan idler | |
| 7 | - Base (P/O PL 5.10 Item 9) | ||
| 8 | - Shaft (Not Spared) | ||
| 9 | 127K53780 запросить цену → | CVT Motor (MOT05-030) (ADJ 5.1) | |
| 10 | - CVT Motor tension spring (silver) | ||
| 11 | 023E25420 запросить цену → | CVT Motor drive belt (REP 5.15, | |
| 12 | 050E14972 запросить цену → | Duplex gate (REP 5.15) | |
| 13 | 013E21094 запросить цену → | Rear CVT roll bearing | |
| 14 | - Spacer (white) (P/O PL 5.10 Item 9) | ||
| 15 | 004E22560 запросить цену → | CVT Motor bracket | |
| 16 | - Ground harness (Not Spared) | ||
| 17 | 604K55240 запросить цену → | CVT roll kit (white) (W/TAG D-004) | |
| 5-16 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Lower cover (P/O PL 5.30 Item 5) | ||
| 2 | 130K73990 запросить цену → | Exit sensor (Q05-345) (35 ppm) | |
| 3 | 038E34361 запросить цену → | Baffle assembly | |
| 4 | 121E20060 запросить цену → | Duplex solenoid (SOL05-050) (REP | |
| 5 | 055K36641 запросить цену → | Baffle assembly (complete) (REP | |
| 6 | 022E25061 ✓ в наличии | Post scan idlers | |
| 7 | 806E19680 запросить цену → | Shaft | |
| 8 | 059K50770 ✓ в наличии | Exit roll idlers (35 ppm) (REP 5.18) | |
| 9 | - Bearing (P/O PL 5.30 Item 5) | ||
| 10 | - Document finger (P/O PL 5.30 Item | ||
| 11 | - Torsion spring (P/O PL 5.30 Item 5) | ||
| 12 | - Lift bar (P/O PL 5.30 Item 5) | ||
| 13 | - Link arm (P/O PL 5.30 Item 5) | ||
| 14 | 604K48160 запросить цену → | Mylar guide strip (REP 5.20) | |
| 15 | - Not used | ||
| 16 | - Not used | ||
| 17 | - Not used | ||
| 18 | - Spring (P/O PL 5.30 Item 19) | ||
| 19 | - Duplex solenoid assembly | ||
| 1 | - Input tray assembly (complete) | ||
| 2 | 004K00971 ✓ в наличии | Pad | |
| 3 | 031E11310 запросить цену → | Restack arm | |
| 4 | 050E22922 запросить цену → | Input tray | |
| 5 | 423W00949 запросить цену → | Feed motor drive belt (ADJ 5.1) | |
| 6 | 059K84630 ✓ в наличии | Takeaway roll assembly (REP 5.6) | |
| 7 | 125E00430 запросить цену → | Static eliminator (small) (REP 5.17) | |
| 8 | 130E19340 запросить цену → | DADH Length sensor 1 (Q05-315)/ | |
| 9 | - Lower cover (right) (P/O PL 5.35 | ||
| 10 | 115K02540 запросить цену → | Static eliminator (large) | |
| 11 | 103K01511 запросить цену → | Document width sensor (Q05-325) | |
| 12 | - Bearing (P/O PL 5.35 Item 1) | ||
| 13 | 014E61020 запросить цену → | Spacer (black) | |
| 14 | - Spacer (white) (P/O PL 5.35 Item 1) | ||
| 15 | - Pulley (P/O PL 5.35 Item 1) | ||
| 16 | - Sensor bracket (P/O PL 5.35 Item | ||
| 17 | 059K43920 ✓ в наличии | Exit roll assembly (REP 5.13) | |
| 18 | - Not used | ||
| 19 | 130E11200 запросить цену → | Document present sensor (Q05- | |
| 20 | - Lower cover (Left) (P/O PL 5.35 | ||
| 21 | - Lower cover (P/O PL 5.35 Item 1) | ||
| 5-18 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 848K06210 запросить цену → | Document cover assembly | |
| 2 | - Document cover (P/O PL 5.40 Item | ||
| 3 | - Counter balance (P/O PL 5.40 Item | ||
| 4 | - Document pad (Not Spared) | ||
| 5 | - Counterbalance support (Not | ||
| 6 | - Document cover bracket (Not | ||
| 7 | 803E13680 запросить цену → | Thumbscrew | |
| 8 | - LH Adaptor plate (P/O PL 5.40 Item | ||
| 9 | - RH Adaptor plate (P/O PL 5.40 | ||
| 10 | - Platen cover handle (P/O PL 5.40 | ||
| 11 | - Magnetic interlock (P/O PL 5.40 | ||
| 12 | - Cover platen (P/O PL 5.40 Item 2) | ||
| 1 | - Scanner (W/TAG 150)(REF: PL | ||
| 2 | - Spacer (Not Spared) | ||
| 3 | - Grommet (Not Spared) | ||
| 4 | - ROS spares kit (REF: PL 31.11 | ||
| 5 | 962K12184 запросить цену → | ROS Power distribution (PJ120- | |
| 6 | - Scanner frame securing bracket | ||
| 7 | - Spacer (Not Spared) | ||
| 8 | - ROS (P/O PL 6.10 Item 4) | ||
| 5-20 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Tray housing (P/O PL 7.10 Item 26, | ||
| 2 | 960K42122 запросить цену → | Tray 1 and 2 control PWB | |
| 3 | 809E84170 запросить цену → | Leaf spring (REP 7.12) | |
| 4 | 059K59261 запросить цену → | Paper guide latch assembly (REP | |
| 5 | - Label tray 1 (P/O PL 7.10 Item 26) | ||
| 6 | - Label tray 2 (P/O PL 7.10 Item 27) | ||
| 7 | 059K59230 запросить цену → | Cam assembly (REP 7.12) | |
| 8 | - Tray home cam (P/O PL 7.10 Item | ||
| 9 | - Paper size cam (P/O PL 7.10 Item | ||
| 10 | - Retaining plate (Not Spared) | ||
| 11 | - Paper guide (P/O PL 8.26 Item 1) | ||
| 12 | - MAX Fill label (P/O PL 7.10 Item 4) | ||
| 13 | - Tray 1 and 2 paper lift plate (P/O PL | ||
| 14 | 059K59270 запросить цену → | Paper stop assembly | |
| 15 | 059K59221 запросить цену → | Lift gear kit (REP 7.20) | |
| 16 | - IOT-PFM Harness (PJ7-PJ382) | ||
| 17 | - Paper tray 1 & 2 lift arm (P/O PL | ||
| 18 | - Bearing (P/O PL 7.10 Item 26, PL | ||
| 19 | - Quadrant gear (60T) (P/O PL 7.10 | ||
| 20 | - Gear (13T) (P/O PL 7.10 Item 15) | ||
| 21 | - Not used | ||
| 22 | - Lift arm pin (P/O PL 7.10 Item 15) | ||
| 23 | - Paper tray lip (P/O PL 7.10 Item 24) | ||
| 24 | 604K48700 запросить цену → | Paper tray lip kit (W/TAG 002) | |
| 25 | - Gear (60T) (P/O PL 7.10 Item 15) | ||
| 26 | 050K68570 запросить цену → | Tray 1 assembly (See NOTE) (W/ | |
| 27 | 050K68580 запросить цену → | Tray 2 assembly (See NOTE) (W/ | |
| 28 | - Lift arm bracket (P/O PL 7.10 Item | ||
| 1 | 022E27180 запросить цену → | Tray hoist pulley | |
| 2 | 050K59433 запросить цену → | Tray 4 assembly (NOTE 1) (REP | |
| 3 | 050K59422 запросить цену → | Tray 3 assembly (NOTE 1) (REP | |
| 4 | - Front short elevator cable (P/O PL | ||
| 5 | - Rear elevator cable (tray 4) (P/O | ||
| 6 | - Rear elevator cable (tray 3) (P/O | ||
| 7 | - Front long elevator cable (P/O PL | ||
| 8 | - HCF (complete) (Not Spared) | ||
| 9 | 130K67521 запросить цену → | Tray 3 feed sensor actuator (REP | |
| 10 | 012K05690 запросить цену → | Tray 3 elevator cable assembly | |
| 11 | 012K05701 запросить цену → | Tray 4 elevator cable assembly | |
| 12 | 849E21140 запросить цену → | Pulley carrier | |
| 13 | - Tray 3 feed sensor actuator spring | ||
| 14 | 004K07330 запросить цену → | Tray 4 elevate damper assembly | |
| 15 | 004K07320 запросить цену → | Tray 3 elevate damper assembly | |
| 16 | 038E30370 запросить цену → | Tray lift guide | |
| 17 | 019E73940 запросить цену → | Retard pad (cork) | |
| 18 | - Separation strip (7 off) (P/O PL 7.15 | ||
| 19 | 801K20310 запросить цену → | Separation strip kit | |
| 20 | - Paper tray guide (P/O PL 7.15 Item | ||
| 21 | 807E22950 запросить цену → | Gear (REP 7.11) | |
| 22 | 801E11400 запросить цену → | Corner separation strip | |
| 23 | 019E75120 запросить цену → | Retard pad (Metamoll) | |
| 5-22 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Tray 4 assembly (REF: PL 7.15 | ||
| 2 | - Tray 3 assembly (REF: PL 7.15 | ||
| 3 | 049K00300 запросить цену → | Tray 3 and 4 clamp kit | |
| 4 | - Side clamp (2 off) (P/O PL 7.17 | ||
| 5 | - Center clamp (P/O PL 7.17 Item 3) | ||
| 6 | 604K18182 запросить цену → | Tray 3 & 4 mylar retainer clip kit | |
| 7 | - Retainer clip (Wide) (6 off) (P/O PL | ||
| 8 | - Retainer clip (Narrow) (2 off) (P/O | ||
| 9 | - Not used | ||
| 10 | - Paper tray guide (Not Spared) (ADJ | ||
| 11 | - Flexure spring (Not Spared) | ||
| 12 | 009K02380 запросить цену → | Top edge flexure spring | |
| 13 | - Retaining clips (Not Spared) | ||
| 14 | 019K06030 запросить цену → | HCF Tray alignment clip kit | |
| 15 | - Front clip (P/O PL 7.17 Item 14) | ||
| 16 | - Rear clip (P/O PL 7.17 Item 14) | ||
| 17 | - Alignment locking clip (P/O PL | ||
| 18 | 807E47310 запросить цену → | Elevator drives gear coupling (REP | |
| 1 | - Tray hoist pulley (Not Spared) | ||
| 2 | 050K77170 запросить цену → | Tray 4 assembly (REP 7.22) | |
| 3 | 050K77160 запросить цену → | Tray 3 assembly (REP 7.22) | |
| 4 | - Front short elevator cable (tray 4) | ||
| 5 | - Rear elevator cable (tray 4) (P/O | ||
| 6 | - Rear elevator cable (tray 3) (P/O | ||
| 7 | - Front long elevator cable (tray 4) | ||
| 8 | - Front long elevator cable (tray 3) | ||
| 9 | 604K84081 запросить цену → | Tray 3 elevator cable kit (REP 7.24) | |
| 10 | 604K84091 запросить цену → | Tray 4 elevator cable kit (REP 7.24) | |
| 11 | - Pulley carrier (P/O PL 7.18 Item 9, | ||
| 12 | 004K07860 запросить цену → | Tray 4 elevate damper assembly | |
| 13 | 004K07870 запросить цену → | Tray 3 elevate damper assembly | |
| 14 | - Retard pad (Not Spared) | ||
| 15 | 868E87140 запросить цену → | Tray 3 skew bracket (NOTE 1) (W/ | |
| 16 | 868E87150 запросить цену → | Tray 4 skew bracket (NOTE 1) (W/ | |
| 17 | - Front short elevator cable (tray 3) | ||
| 5-24 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Tray 4 assembly (REF: PL 7.18 | ||
| 2 | - Tray 3 assembly (REF: PL 7.18 | ||
| 3 | 604K83671 запросить цену → | Tray 3 and 4 clamp kit | |
| 4 | - Side clamp (2 off) (P/O PL 7.19 | ||
| 5 | - Centre clamp (P/O PL 7.19 Item 3) | ||
| 6 | - Tray 4 paper tray guide (P/O PL | ||
| 7 | - Tray 3 paper tray guide (P/O PL | ||
| 8 | 019E74532 запросить цену → | Retaining clips | |
| 9 | 819E20420 запросить цену → | Front clip | |
| 10 | 807E47310 запросить цену → | Elevator drives gear coupling (REP | |
| 11 | - Tray 4 paper guide (P/O PL 7.18 | ||
| 12 | - Tray 3 paper guide (P/O PL 7.18 | ||
| 13 | 815E92301 ✓ в наличии | Separation strip | |
| 1 | 127K78350 запросить цену → | Tray 3 elevator motor (MOT07- | |
| 2 | 960K41522 запросить цену → | HCF control PWB (REP 7.10) | |
| 3 | 019E63410 запросить цену → | Switch holder | |
| 4 | 130E10570 запросить цену → | Tray 3 home switch (S07-303), Tray | |
| 4 | home switch (S07-304) (REP 7.9) | ||
| 5 | - Not used | ||
| 6 | 120E25810 запросить цену → | Tray 4 stack limiter (REP 7.8) | |
| 7 | 868E11660 запросить цену → | Tray 3 stack limiter bracket | |
| 8 | 120E25800 запросить цену → | Tray 3 stack limiter (REP 7.8) | |
| 9 | 868E11670 запросить цену → | Tray 4 stack limiter bracket | |
| 5-26 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 127K78350 запросить цену → | Tray 3 elevator motor (MOT07- | |
| 2 | 960K84461 запросить цену → | HCF control PWB (REP 7.27) | |
| 3 | 019E87841 запросить цену → | Sensor holder (REP 7.26) | |
| 4 | - Tray 3 home sensor (Q07-303)/ | ||
| 1 | 802K48781 запросить цену → | Rear cover | |
| 2 | 848K12270 запросить цену → | Left cover | |
| 3 | 859K03060 запросить цену → | Castor (locking) | |
| 4 | 848E17500 запросить цену → | Tray 4 front cover | |
| 5 | 848E17490 запросить цену → | Tray 3 front cover | |
| 6 | 826E20970 запросить цену → | Screw (M6 x 30) | |
| 7 | 822E26820 запросить цену → | Right cover | |
| 8 | - Cover infill 1 (P/O PL 7.25 Item 10) | ||
| 9 | - Cover infill 2 (P/O PL 7.25 Item 10) | ||
| 10 | 848E17510 запросить цену → | Cover infill kit | |
| 11 | - Castor (Not Spared) | ||
| 5-28 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 848E63675 запросить цену → | Rear cover | |
| 2 | 822E26830 запросить цену → | Left cover | |
| 3 | 859K03060 запросить цену → | Castor (locking) | |
| 4 | 604K83651 запросить цену → | Tray 4 front cover | |
| 5 | 604K83660 запросить цену → | Tray 3 front cover | |
| 6 | - Castor (Not Spared) | ||
| 7 | 822E26820 запросить цену → | Right cover | |
| 8 | - Cover infill 1 (P/O PL 7.26 Item 10) | ||
| 9 | - Cover infill 2 (P/O PL 7.26 Item 10) | ||
| 10 | 848E17510 запросить цену → | Cover infill kit |
3. PL 7.30 Bypass Tray and Left Door
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | - Stand unit (complete) (Not Spared) | ||
| 2 | 802K48582 запросить цену → | Front door (NOTE) | |
| 3 | 859K03060 запросить цену → | Castor (locking) | |
| 4 | 822E26820 запросить цену → | Right cover | |
| 5 | 802K48781 запросить цену → | Rear cover | |
| 6 | - Stand base (Not Spared) | ||
| 7 | 826E20970 запросить цену → | Screw (M6x30) | |
| 8 | - Door hinge pin (P/O PL 7.40 Item 2) | ||
| 9 | - Cover infill 1 (P/O PL 7.40 Item 11) | ||
| 10 | - Cover infill 2 (P/O PL 7.40 Item 11) | ||
| 11 | 848E17510 запросить цену → | Cover infill kit | |
| 12 | 848K12270 запросить цену → | Left cover | |
| 1 | 802K93561 запросить цену → | Front door assembly | |
| 2 | - Front door hinge (P/O PL 7.60 Item | ||
| 3 | - Front door hinge pin (P/O PL 7.60 | ||
| 4 | - Trail edge guide assembly (P/O PL | ||
| 5 | - Front door latch (P/O PL 7.60 Item | ||
| 6 | 110E20570 запросить цену → | Front door interlock switch (S07- | |
| 7 | - Interlock switch plate (Not Spared) | ||
| 8 | 848K19110 запросить цену → | Front cover | |
| 9 | 802E82351 запросить цену → | Rear cover | |
| 10 | 802E82363 запросить цену → | Top cover | |
| 11 | - Cable clamp (P/O PL 7.60 Item 9) | ||
| 12 | 848E05863 запросить цену → | Base knuckle cover | |
| 13 | - Front door interlock harness (Not | ||
| 14 | - Tamper guide lever (P/O PL 7.60 | ||
| 15 | - Tamper lever compression spring | ||
| 16 | - Label (Tray 5) (P/O PL 7.60 Item 8) | ||
| 17 | - Label (Max) (P/O PL 7.60 Item 8) | ||
| 5-32 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Adjustable castor (P/O PL 31.14 | ||
| 2 | - Castor (Not Spared) | ||
| 3 | - Platform assembly (Not Spared) | ||
| 4 | 009E74211 запросить цену → | Spring bias | |
| 5 | 003E76870 запросить цену → | Latch bias | |
| 6 | 003E78020 запросить цену → | Docking latch | |
| 7 | - Docking latch spring (P/O PL 7.62 | ||
| 8 | - Docking latch bracket (P/O PL 7.62 | ||
| 9 | - Docking latch main bracket (P/O PL | ||
| 10 | 803E13680 запросить цену → | Docking latch thumb screw (See | |
| 11 | 068K54920 запросить цену → | Docking plate (See NOTE) | |
| 12 | - Slide assembly (Not Spared) | ||
| 13 | - Docking guides (P/O PL 7.62 Item | ||
| 14 | - Slide assembly locking nut (Not | ||
| 15 | - Docking plate assembly (P/O PL | ||
| 16 | 003K20681 запросить цену → | Latch assembly | |
| 1 | 110E07300 запросить цену → | Docking interlock switch (S07-372) | |
| 2 | - Handle latch (Not Spared) | ||
| 3 | - Latch spacer (Not Spared) | ||
| 4 | - Slide latch (Not Spared) | ||
| 5 | - Spring leaf (Not Spared) | ||
| 6 | - Rear guide (P/O PL 7.64 Item 12) | ||
| 7 | - Front guide assembly (Not Spared) | ||
| 8 | 038E34402 запросить цену → | Guide strip | |
| 9 | - Adjustment plate (P/O PL 7.64 Item | ||
| 10 | - Docking pin (P/O PL 7.64 Item 13) | ||
| 11 | - Rear guide assembly spring (P/O | ||
| 12 | 038K16403 запросить цену → | Rear guide assembly | |
| 13 | 029K04680 запросить цену → | Docking pin assembly | |
| 5-34 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Tray assembly (complete) (REF: PL | ||
| 2 | - Crash bar (Not Spared) | ||
| 3 | - Frame top brace (Not Spared) | ||
| 4 | - Elevator motor (MOT07-373) (P/O | ||
| 5 | 130K74380 запросить цену → | Elevator motor encoder sensor | |
| 6 | - Elevator motor bracket (P/O PL | ||
| 7 | - Elevator motor shaft (Not Spared) | ||
| 8 | 960K35024 запросить цену → | Control PWB | |
| 9 | 130K75511 запросить цену → | Stack down sensor (Q07-405) | |
| 10 | - Standoff (Not Spared) | ||
| 11 | - Tray level drive gear clip (Not | ||
| 12 | 110E06961 запросить цену → | Upper limit switch (S07-412) (REP | |
| 13 | - Rear elevator rack (P/O PL 7.68 | ||
| 14 | - Front elevator rack (P/O PL 7.68 | ||
| 15 | - Retard roller shield (P/O PL 8.47 | ||
| 16 | 003K20950 запросить цену → | Shipping handle assembly | |
| 17 | - Shipping pin bearing (P/O PL 7.68 | ||
| 18 | - Shipping pin spring (P/O PL 7.68 | ||
| 19 | - Shipping pin (P/O PL 7.68 Item 16) | ||
| 20 | - Shipping pin handle (P/O PL 7.68 | ||
| 21 | - Cable tie (Not Spared) | ||
| 22 | - Clinch stud (Not Spared) | ||
| 23 | - Cable holder (Not Spared) | ||
| 24 | 127K56330 запросить цену → | Elevator motor assembly (REP | |
| 25 | 007K19660 запросить цену → | Elevator rack assembly (REP 7.21) | |
| 26 | - Upper limit switch actuator (Not | ||
| 27 | - Tray level drive gear (P/O PL 7.68 | ||
| 28 | - Actuator spring (Not Spared) | ||
| 1 | - Tray lift assembly (Not Spared) | ||
| 2 | 110E06961 запросить цену → | Tray down limit switch (S07-415) | |
| 3 | 025E06871 запросить цену → | Lower safety bar | |
| 4 | - Lift plate (Not Spared) | ||
| 5 | - Fixing plate (Not Spared) | ||
| 6 | - Infill plate (P/O PL 7.70 Item 19) | ||
| 7 | 019K13470 запросить цену → | Cork pad | |
| 8 | - Tray lift top cover (Not Spared) | ||
| 9 | - Lift plate crash bar actuator 2 (Not | ||
| 10 | - Lift plate crash bar actuator 1 (Not | ||
| 11 | - Crash bar actuator spring (Not | ||
| 12 | - Not Used | ||
| 13 | - Infill actuator arm (P/O PL 7.70 | ||
| 14 | - Infill actuator arm spring (P/O PL | ||
| 15 | - Infill actuator arm pin (P/O PL 7.70 | ||
| 16 | - Infill plate spring (P/O PL 7.70 Item | ||
| 17 | - Lower safety spring (Not Spared) | ||
| 18 | 612W25655 запросить цену → | Tray down limit switch screw | |
| 19 | 815K11380 запросить цену → | Infill plate assembly | |
| 20 | 962K50461 запросить цену → | Tray 5 elevator harness | |
| 21 | 032E29800 запросить цену → | Rear elevator tray guide (REP 7.29) | |
| 22 | 032E29790 запросить цену → | Front elevator tray guide (REP | |
| 5-36 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 802E93222 запросить цену → | Rear cover | |
| 2 | - Not used | ||
| 3 | 802E93211 запросить цену → | Left hand cover | |
| 4 | 802E93202 запросить цену → | Right hand cover (W/O TAG 046, | |
| 5 | - Filter (Not Spared) | ||
| 6 | - Filter cover (Not Spared) | ||
| 7 | 826E49310 запросить цену → | Thumbscrew | |
| 8 | - Work shelf (P/O PL 8.10 Item 11) | ||
| 9 | - Work shelf bracket (P/O PL 8.10 | ||
| 10 | 848K48881 запросить цену → | Front door assembly (35-55 ppm) | |
| 11 | - Work shelf assembly kit | ||
| 12 | 014E67571 запросить цену → | Stand off cable holder (NOTE) | |
| 1 | - Internal cover (P/O PL 8.11 Item 10) | ||
| 2 | - Grill (P/O PL 8.11 Item 10) | ||
| 3 | - Paper path cooling fan 1 (P/O PL | ||
| 4 | - Cooling duct (P/O PL 8.11 Item 10) | ||
| 5 | - Foam seal (P/O PL 8.11 Item 10) | ||
| 6 | - Paper path cooling fan 2 (P/O PL | ||
| 7 | - Harness (P/O PL 8.11 Item 10) | ||
| 8 | - Front door (P/O PL 8.11 Item 10) | ||
| 9 | - Logo badge (P/O PL 8.11 Item 10) | ||
| 10 | 848K48893 запросить цену → | Front door assembly | |
| 11 | - Door hinge pin (P/O PL 8.11 Item 10) | ||
| 5-38 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 059K60041 запросить цену → | Registration transport assembly | |
| 2 | - Retainer bracket (Not Spared) | ||
| 3 | 130E11430 запросить цену → | Wait sensor (Q08-100), | |
| 4 | - Registration transport guide (P/O | ||
| 5 | 059K52341 запросить цену → | Registration nip assembly | |
| 6 | 028E16630 запросить цену → | Snap on washer (M6) | |
| 7 | - Registration clutch (CL08-070) (P/ | ||
| 8 | 013E36980 запросить цену → | Bearing | |
| 9 | 806E18030 ✓ в наличии | Drive roll assembly (REP 8.26) | |
| 10 | - Jam clearance knob (P/O PL 8.15 | ||
| 11 | - Gear (26T) (P/O PL 8.15 Item 1) | ||
| 12 | - Spring arm (P/O PL 8.15 Item 1) | ||
| 13 | - Torsion spring (P/O PL 8.15 Item 1) | ||
| 14 | - Gear (28T) (P/O PL 8.15 Item 1) | ||
| 15 | - Ring pitch (P/O PL 8.15 Item 1) | ||
| 16 | - Black nylon washer (P/O PL 8.15 | ||
| 17 | - Gear (22G/28T) (P/O PL 8.15 Item | ||
| 18 | - Gear (23T) (P/O PL 8.15 Item 1) | ||
| 19 | - Gear (22G/20T) (P/O PL 8.15 Item | ||
| 20 | - Drive belt (P/O PL 8.15 Item 1) | ||
| 21 | - Spring arm pin (P/O PL 8.15 Item 1) | ||
| 22 | - Lower bias guide (P/O PL 8.15 Item | ||
| 23 | 835E05350 запросить цену → | Bias contact (NOTE 1) | |
| 24 | - Clutch cover (P/O PL 31.12 Item | ||
| 25 | - Drive shaft (P/O PL 8.15 Item 26) | ||
| 26 | 604K55571 ✓ в наличии | Drive roll repair kit (W/TAG 051) | |
| 1 | 059K60051 запросить цену → | Registration transport assembly | |
| 2 | - Retainer bracket (Not Spared) | ||
| 3 | 130E11610 запросить цену → | Registration sensor (Q08-150) | |
| 4 | - Registration transport guide (P/O | ||
| 5 | 059K52341 запросить цену → | Registration nip assembly | |
| 6 | 028E16630 запросить цену → | Snap on washer (M6) | |
| 7 | - Registration clutch (CL08-070) (P/ | ||
| 8 | 013E36980 запросить цену → | Bearing | |
| 9 | 806E18030 ✓ в наличии | Drive roll assembly (REP 8.26) | |
| 10 | - Jam clearance knob (P/O PL 8.17 | ||
| 11 | - Gear (26T) (P/O PL 8.17 Item 1) | ||
| 12 | - Spring arm (P/O PL 8.17 Item 1) | ||
| 13 | - Torsion spring (P/O PL 8.17 Item 1) | ||
| 14 | - Gear (28T) (P/O PL 8.17 Item 1) | ||
| 15 | - Ring pitch (P/O PL 8.17 Item 1) | ||
| 16 | - Black nylon washer (P/O PL 8.17 | ||
| 17 | - Gear (22G/28T) (P/O PL 8.17 Item | ||
| 18 | - Gear (23T) (P/O PL 8.17 Item 1) | ||
| 19 | - Gear (22G/20T) (P/O PL 8.17 Item | ||
| 20 | - Drive belt (P/O PL 8.17 Item 1) | ||
| 21 | - Spring arm pin (P/O PL 8.17 Item 1) | ||
| 22 | - Lower bias guide (P/O PL 8.17 Item | ||
| 23 | 835E05350 запросить цену → | Bias contact (NOTE) | |
| 24 | - Clutch cover (P/O PL 31.12 Item | ||
| 25 | - Registration sensor bracket (Not | ||
| 26 | - Drive shaft (P/O PL 8.17 Item 27) | ||
| 27 | 604K55571 ✓ в наличии | Drive roll repair kit (W/TAG 051) | |
| 5-40 | Xerox® WorkCentre® 5790 Family | ||
| 1 | 059K64151 запросить цену → | Duplex transport (REP 8.7) | |
| 2 | - Drive belt (76T) (P/O PL 8.20 Item | ||
| 3 | - Drive belt (285T) (P/O PL 8.20 Item | ||
| 4 | 130E11610 запросить цену → | Duplex sensor (Q08-160) (See | |
| 5 | 003K20760 запросить цену → | Jam clearance latch | |
| 6 | - Spring (P/O PL 8.20 Item 1) | ||
| 7 | - Nip roll shaft (P/O PL 8.20 Item 1) | ||
| 8 | 127K62340 запросить цену → | Duplex motor (MOT08-060) (REP | |
| 9 | 960K32880 запросить цену → | Duplex motor driver PWB (REP | |
| 10 | - Drive pulley (P/O PL 8.20 Item 1) | ||
| 11 | - Lower cover (P/O PL 8.20 Item 1) | ||
| 12 | - Duplex duct (P/O PL 8.20 Item 1) | ||
| 13 | - Duplex nip roll shaft (P/O PL 8.20 | ||
| 14 | 059K49400 запросить цену → | Nip roll assembly | |
| 15 | - Bearing (P/O PL 8.20 Item 1) | ||
| 16 | - Duplex drive roll shaft (P/O PL 8.20 | ||
| 17 | 604K55571 ✓ в наличии | Drive roll repair kit (W/TAG 051) | |
| 1 | 059K59433 запросить цену → | Duplex transport (REP 8.7) | |
| 2 | - Drive belt (76T) (P/O PL 8.22 Item | ||
| 3 | - Drive belt (285T) (P/O PL 8.22 Item | ||
| 4 | 130E12070 запросить цену → | Duplex sensor (Q08-160) (NOTE) | |
| 5 | 003K20760 запросить цену → | Jam clearance latch | |
| 6 | - Spring (P/O PL 8.22 Item 1) | ||
| 7 | - Nip roll shaft (P/O PL 8.22 Item 1) | ||
| 8 | 127K53190 запросить цену → | Duplex motor (MOT08-060) (REP | |
| 9 | 960K52720 запросить цену → | Duplex motor driver PWB (REP | |
| 10 | - Drive pulley (P/O PL 8.22 Item 1) | ||
| 11 | - Lower cover (P/O PL 8.22 Item 1) | ||
| 12 | - Duplex nip roll shaft (P/O PL 8.22 | ||
| 13 | 059K49400 запросить цену → | Nip roll assembly | |
| 14 | - Bearing (P/O PL 8.22 Item 1) | ||
| 15 | - Duplex drive roll shaft (P/O PL 8.22 | ||
| 16 | 604K55571 ✓ в наличии | Drive roll repair kit (W/TAG 051) | |
| 5-42 | Xerox® WorkCentre® 5790 Family | ||
| 1 | - Tray 1 or 2 paper feed assembly (P/ | ||
| 2 | 023E31270 запросить цену → | Transport drive belt (REP 8.12) | |
| 3 | 020E54150 запросить цену → | Pulley | |
| 4 | 020E48680 запросить цену → | Pulley idler | |
| 5 | 127K61842 запросить цену → | Transport roll drives motor | |
| 6 | 013E37480 запросить цену → | Rear transport roll bearing (REP | |
| 7 | 013E37490 запросить цену → | Front transport roll bearing (REP | |
| 8 | 059K70070 ✓ в наличии | Transport roll (NOTE) | |
| 9 | 962K64030 запросить цену → | Power harness | |
| 10 | 962K64020 запросить цену → | Signal harness | |
| 11 | 120E36130 запросить цену → | Cable holder | |
| 12 | 962K64040 запросить цену → | Connection harness | |
| 1 | 604K61761 запросить цену → | Tray 1 or 2 paper feed assembly | |
| 2 | 005K12242 ✓ в наличии | Friction clutch (REP 8.39) | |
| 3 | 059K69800 ✓ в наличии | Roll assembly (3 rolls) (See NOTE) | |
| 4 | - Retard roll (P/O PL 8.26 Item 3) | ||
| 5 | - Feed Nudger roll assembly (P/O PL | ||
| 6 | 127K61850 запросить цену → | Feed/elevator motor (MOT08-010, | |
| 7 | 130E12770 запросить цену → | Tray empty sensor (Q07-331, Q07- | |
| 8 | 130E12790 запросить цену → | Tray 1 stack height sensor (Q07- | |
| 9 | - Guide (P/O PL 8.26 Item 1) | ||
| 10 | 014E67650 запросить цену → | Shim sensor | |
| 11 | 809E84180 запросить цену → | Retard roll gate spring | |
| 12 | - Retard roll gate (P/O PL 8.26 Item | ||
| 13 | - Clutch coupling (P/O PL 8.26 Item | ||
| 5-44 | Xerox® WorkCentre® 5790 Family |
Каталог очень большой (1998 позиций). Показаны первые 3 узлов со схемами; полный список доступен по запросу.
