Xerox WC3006 — каталог запчастей со схемами

Содержание

1. PL1.1 Covers and Trays
2. PL 1.2 Control Panels
3. PL 2.1 System Components
4. PL 3.1 ADF and Scanner Assembly
5. PL 4.1 Carriage Assembly
6. PL 5.1 Paper Feed Assembly
7. PL 6.1 Side Frame
8. PL 7.1 Electrical Components

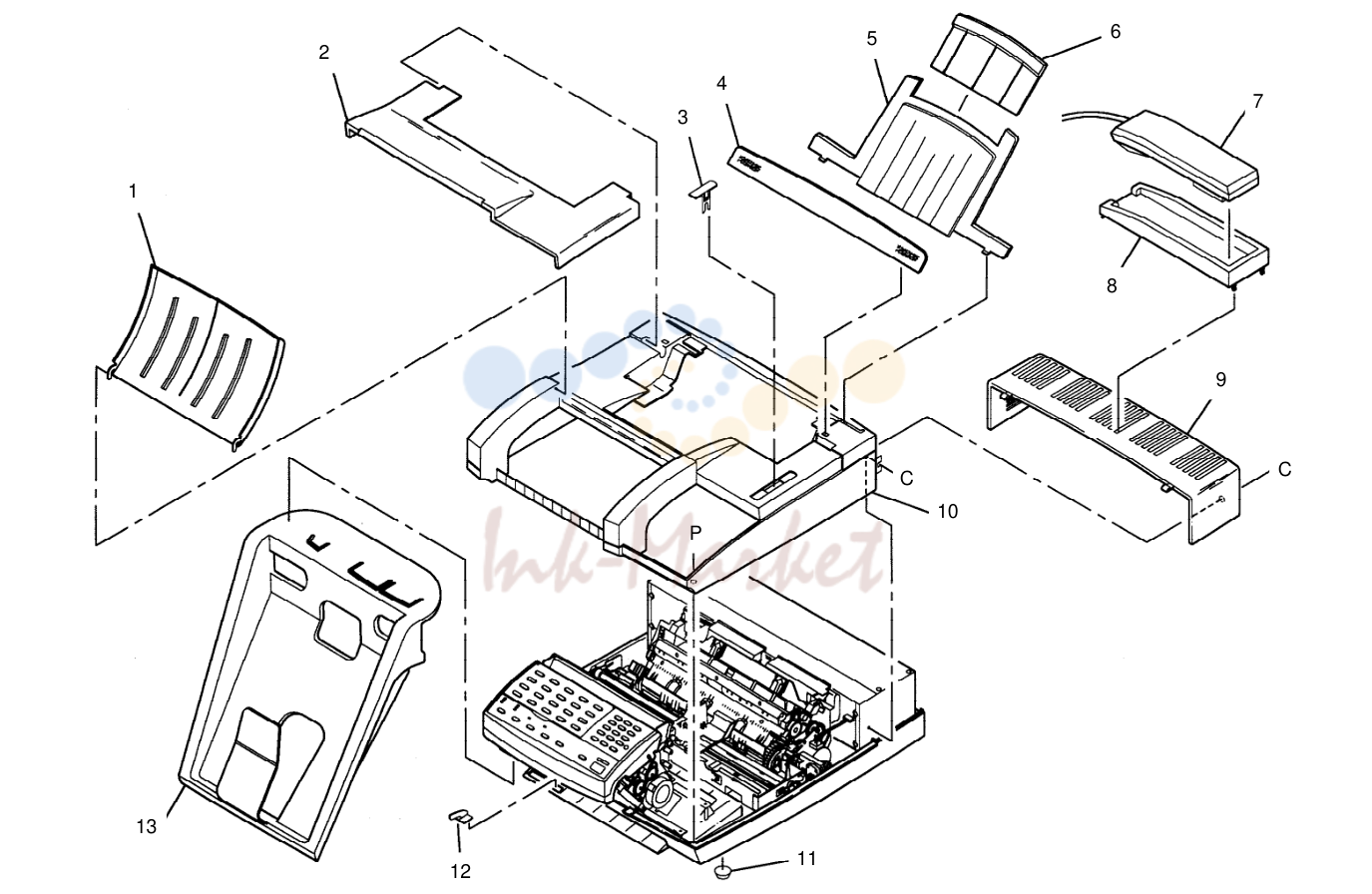

1. PL1.1 Covers and Trays

№	Артикул	Описание
1	050K19910 запросить цену →	Document Input Tray
2	048E01650 запросить цену →	Cartridge Cover
3	011E05260 запросить цену →	Gap Lever
4	050E10960 запросить цену →	Output Tray (3002)
5	050K21080 запросить цену →	Paper Tray
6	050E10270 запросить цену →	Paper Tray Extension
7	110K05830 запросить цену →	Telephone (Optional Accessory)
8	062K07050 запросить цену →	Telephone Cradle (Optional Accessory)
9	048E04230 запросить цену →	Rear Cover (REP 1.4)
10	048E01640 запросить цену →	Top Cover (REP 1.3)
11	004E06170 запросить цену →	Foot (2 - Front only)
12	032E04930 запросить цену →	Bypass Paper Guide
13	050E10670 запросить цену →	Document Output Tray (Optional Accessory)
14	097K20430 запросить цену →	Accessory Kit (Optional)(USO, XCL, XLA)

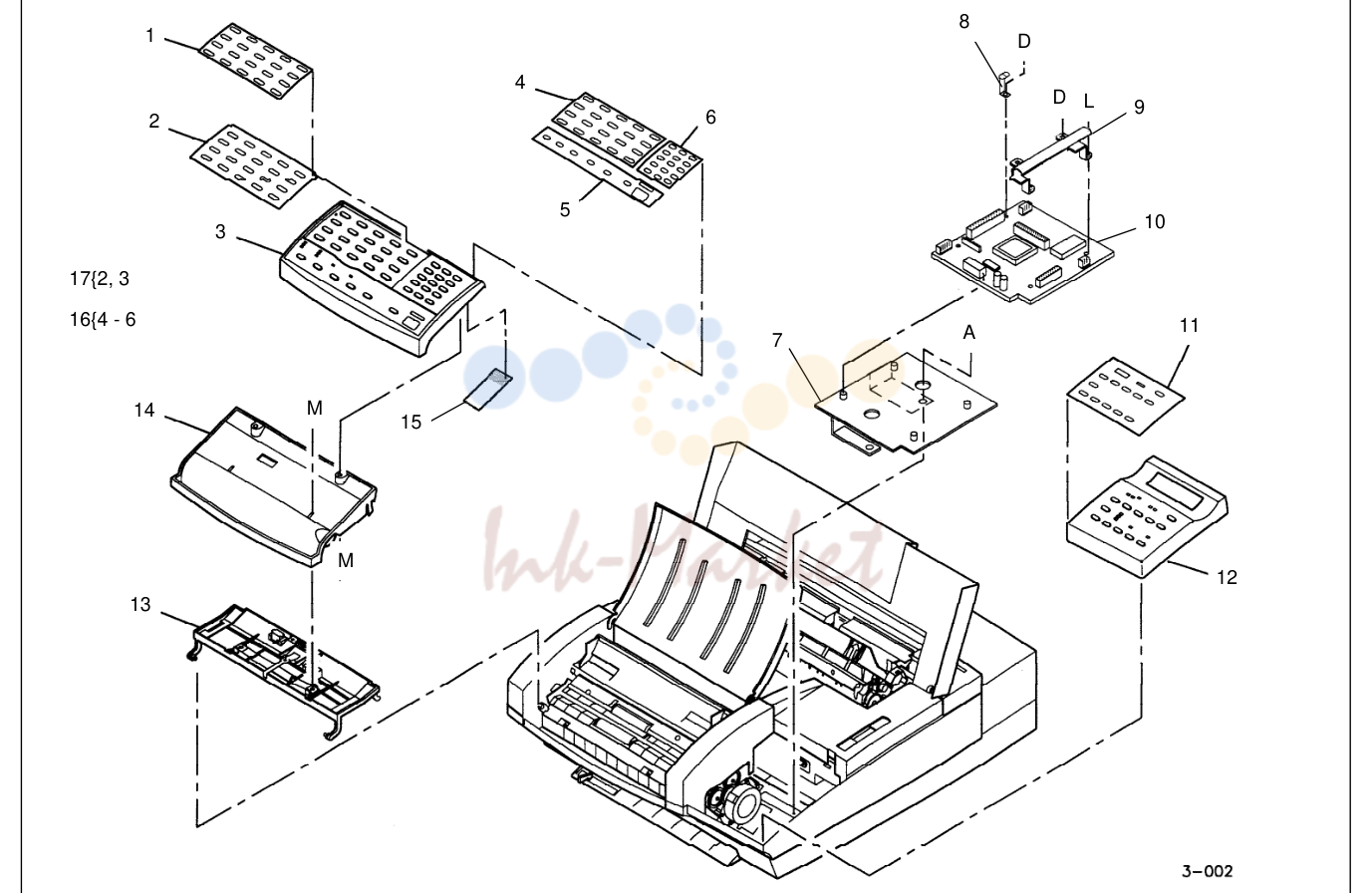

2. PL 1.2 Control Panels

№	Артикул	Описание
16		Label Kit
1	096E15620 запросить цену →	One Touch Label
2	048E01850 запросить цену →	Dual Function Cover (Note 1)
3		- - Control Panel
4		- - Label
5		- - Label
6		- - Label
7		- - Shield
8		- - Ground Clamp
9		- - Shield
10	140K69642 запросить цену →	Scanner PWB (REP 4.1)
11		Label
17	101K19260 запросить цену →	Left Control Panel (REP 1.6)(Note 2)
12	101K19250 запросить цену →	Right Control Panel (REP 1.2)(Note 3)
13		- - Upper ADF Guide (REP 1.5)(See PL 3.1)
14		- - ADF Panel (REP 1.5)

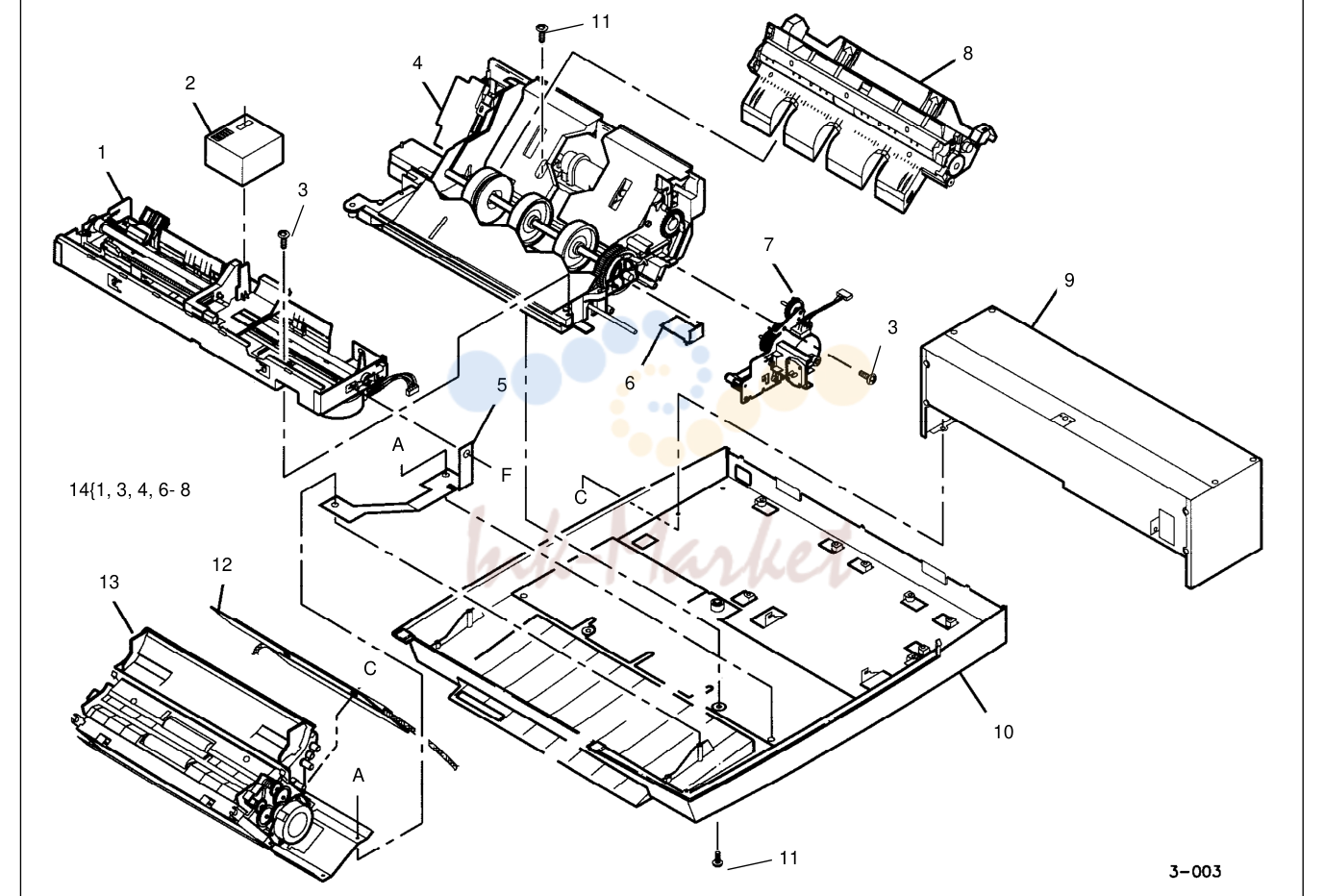

3. PL 2.1 System Components

№	Артикул	Описание
1		- - Carriage Assembly (REP 3.5)(See PL 4.1)
2	008R07638 запросить цену →	Ink Cartridge (REP 1.1)(Not Spared Supply Item)
3	026E35830 запросить цену →	Screw
4		- - Paper Feed Assembly (See PL 5.1)
5		- - Ground Spring Plate
6		- - Ground Spring
7		- - Side Frame Assembly (REP 3.10)
8	038K09280 запросить цену →	Paper Feed Guide (REP 1.1)
9		- - PWB Chassis (REP 4.2 )(See PL 7.1)
10	048E04220 запросить цену →	Bottom Cover
11	026E35840 запросить цену →	Screw
12		- - Shield
13		- - Scanner Assembly (REP 2.3)(See PL 3.1)
14	046K00210 запросить цену →	Printer Assembly (REP 3.1)

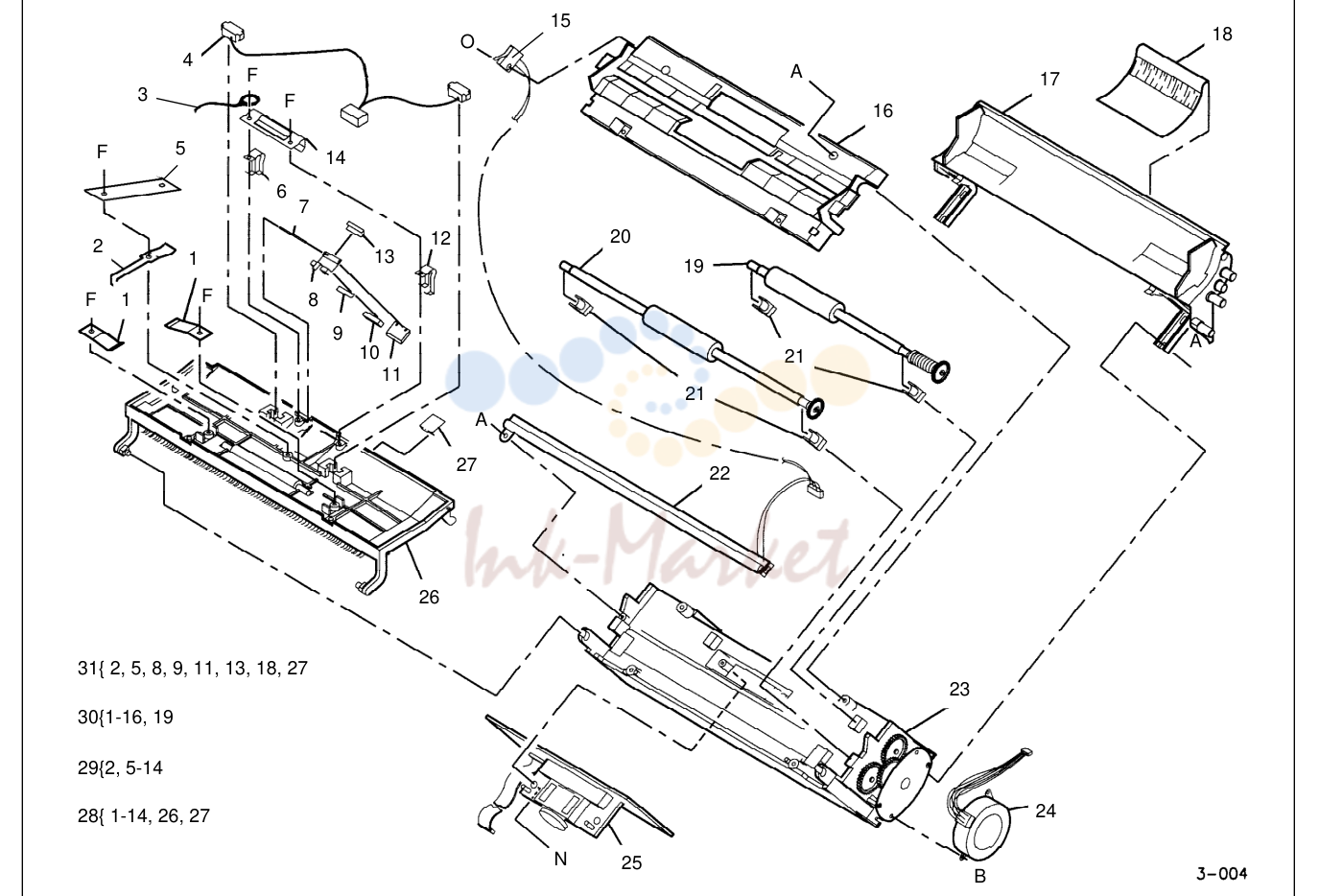

4. PL 3.1 ADF and Scanner Assembly

№	Артикул	Описание
1		- - Spring Clip
2		- - Ground Spring (P/O Tag 1)
3	117K24401 запросить цену →	Ground Wire (Tag 2)
4	130K53890 запросить цену →	Document Sensors (REP 2.1)
5		- - Ground Strap (P/O Tag 1)
6		- - ADF Spring (L/H)
7		- - Shaft
8		- - Spring Plate (P/O Tag 1)
9		- - Foam Pad Support (P/O Tag 1)
10		- - Foam Pad
11		- - Retard Pad(REP 2.2)(P/O Tag 1)
12		- - ADF Spring (R/H)
13		- - Spring Clip (P/O Tag 1)
14		- - Clip Spring
15	130K53910 запросить цену →	Scanner interlock Switch
16	032E05000 запросить цену →	Lower Scanner Guide
17	022K37580 запросить цену →	Lower ADF Guide(REP 2.4)
18	055E33641 запросить цену →	Document Guide (P/O Tag 1) (REP 2.10)
19	022K37800 запросить цену →	ADF Roller
20	022K37790 запросить цену →	Feed Roller (REP 2.8)
21	014E27510 запросить цену →	BushingBlock
22	130K53880 запросить цену →	LED Array (REP 2.7)
23	001K39660 запросить цену →	Scanner Frame and Mirrors
24	127K13130 запросить цену →	ADF Motor (REP 2.5)
25	160K01520 запросить цену →	CCD PWB (REP 2.6)
26		- - Upper Scanner Guide
27	048E29031 запросить цену →	Document Stop (See Note) (P/O Tag 1)(REP 2.10)
28	032K02071 запросить цену →	Upper Scanner Guide Assembly (REP 1.5)
29	600K44611 запросить цену →	Retard Pad Kit (REP 2.2)
30	062K07011 запросить цену →	Scanner Assembly (REP 2.3)
31	600K52901 запросить цену →	ADF Upgrade Kit (Tag 1) use 600K52980

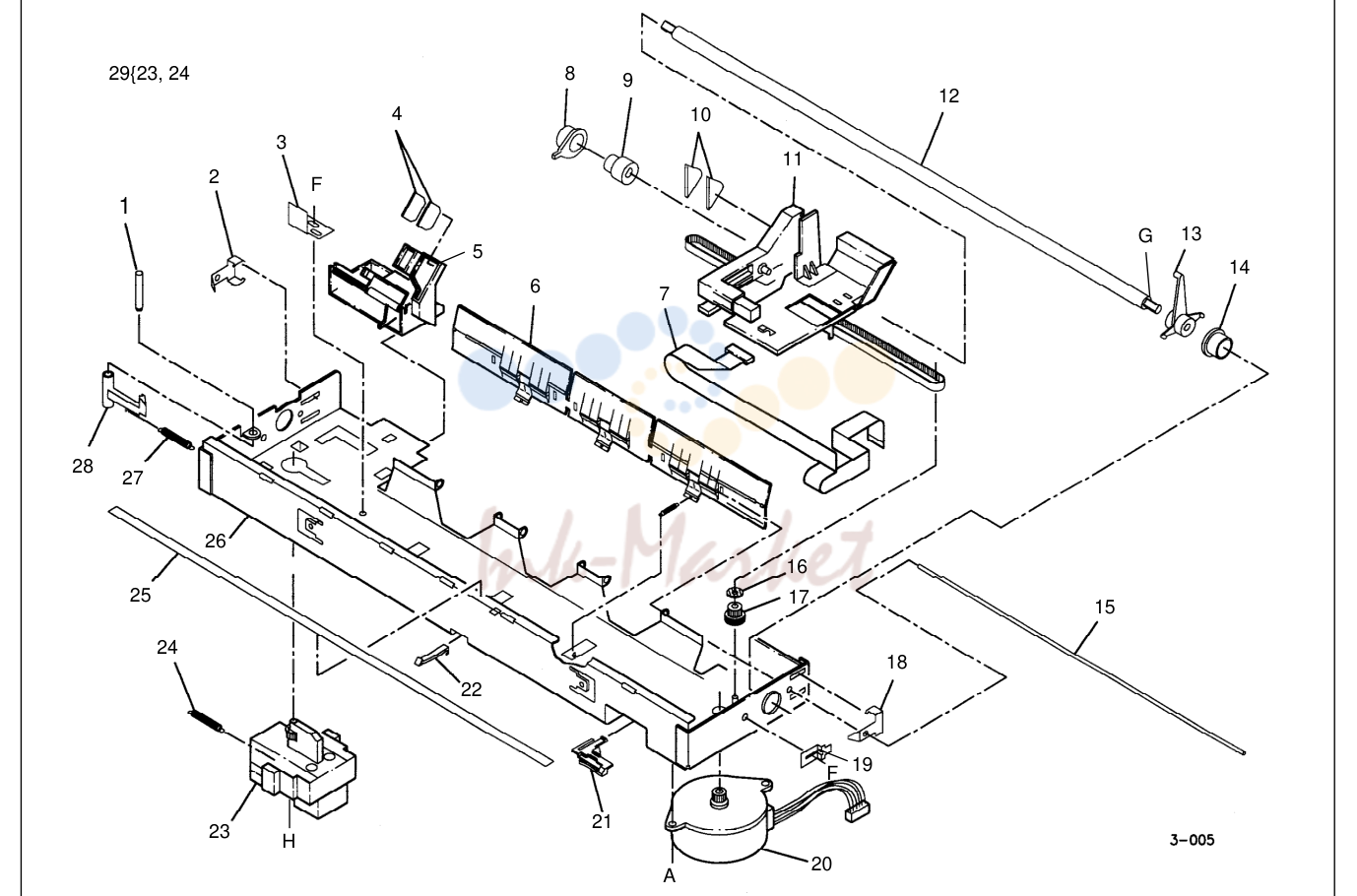

5. PL 4.1 Carriage Assembly

№	Артикул	Описание
1		- - Carriage Lock Shaft
2		- - Carriage Shaft Ground Plate
3		- - Home Position Sensor Plate (ADJ 5.3)
4	033E02442 запросить цену →	Wiper Blades (REP 3.2)
5	094K02066 запросить цену →	Maintenance Station (REP 3.7)
6		- - Leaf Plate
7	012E06690 запросить цену →	Head Ribbon Cable
8		- - Gap Adjuster (Micro)(ADJ 5.2)
9		- - Gap Set Bushing
10	033E03050 запросить цену →	Blotters (REP 3.2)(See note)
11	041K04270 запросить цену →	Carriage (ADJ 5.1)(ADJ 5.2), REP 3.9)
12		- - Carriage Shaft
13	011E05140 запросить цену →	Gap Adjust Lever
14		- - Gap Adjuster (Micro)(ADJ 5.2)
15		- - Leaf Plate Shaft
16		- - Belt Stopper
17		- - Drive Pulley
18		- - Carriage Shaft Ground
19		- - Gap Adjust Plate (ADJ 5.2)
20	127K11970 запросить цену →	Carriage Motor (ADJ 5.1)(ADJ 5.2)( REP 3.6)
21	029E18870 запросить цену →	Cable Corner Fastener
22	029E18860 запросить цену →	Cable Fastener
23		- - Encoder
24		- - Belt Tension Spring
25		- - Carriage Rail Tape
26		- - Carriage Frame
27		- - Carriage Lock Spring
28	003E26260 запросить цену →	Carriage Lock
29	146K00320 запросить цену →	Encoder Assembly (REP 3.8)
1		or 2 blotters may be required.

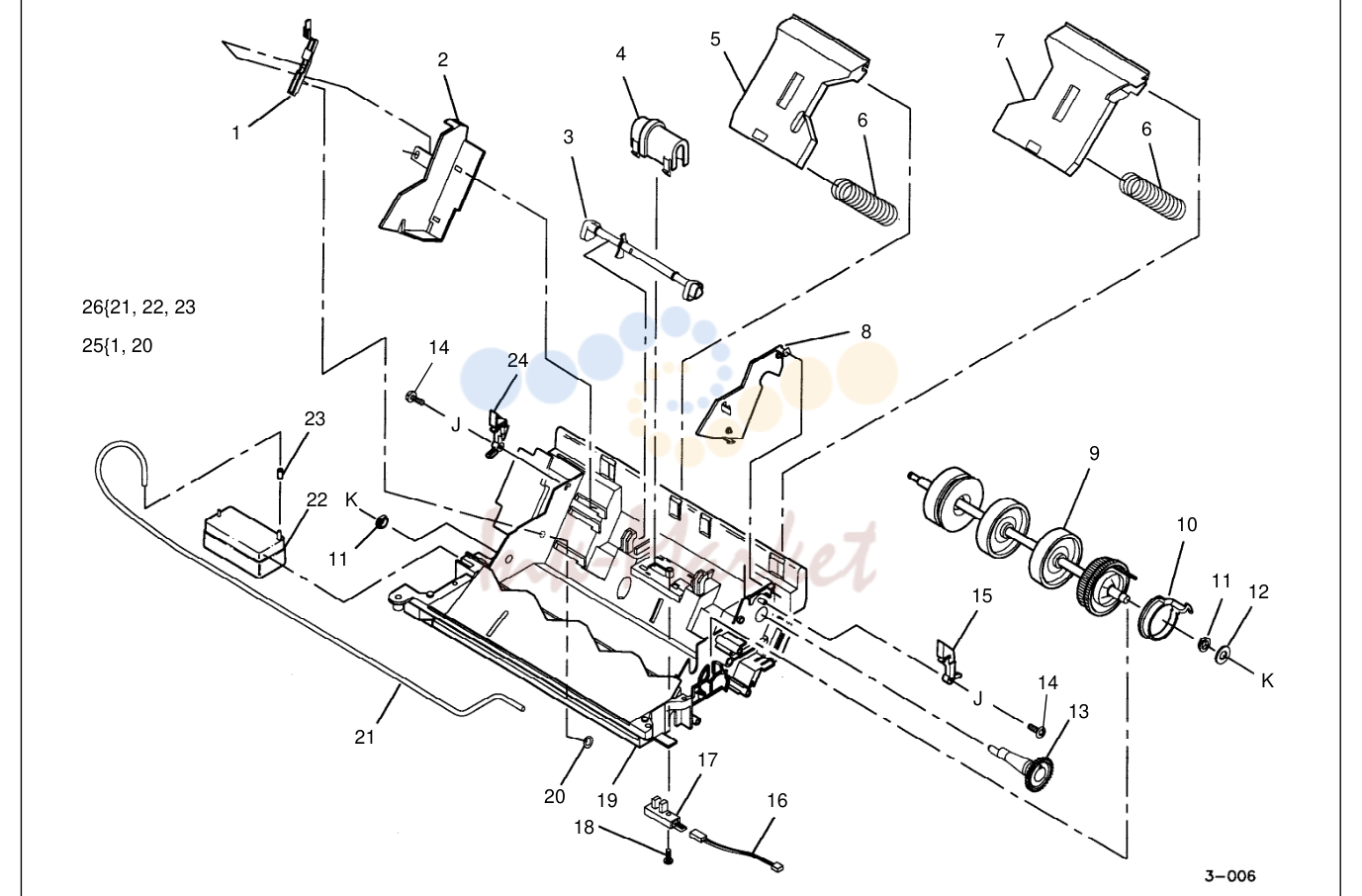

6. PL 5.1 Paper Feed Assembly

№	Артикул	Описание
1		- - Paper Guide Lever
2		- - Left Paper Guide
3	008E04730 запросить цену →	ASF Cam
4		- - ASF Sensor cover
5		- - Left ASF Tray (REP 3.12)
6		- - ASF Tray Spring
7		- - Right ASF Tray (REP 3.12)
8		- - Right Paper Guide
9	022K32490 запросить цену →	Paper Feed Roller (REP 3.11)
10		- - Slip Spring and Spacer
11		- - Paper Feed Roller Bushing
12	028E09910 запросить цену →	Washer
13		- - ASF Cam Gear
14	026E35820 запросить цену →	Screw
15	011E05170 запросить цену →	Right Paper Feed Guide Lever
16		- - ASF Sensor Cable
17	130K53550 запросить цену →	ASF Sensor (REP 3.12)
18	026E35840 запросить цену →	Screw
19		- - Paper Feed Frame
20		- - Push Nut
21		- - Pump Tube
22		- - Tank
23		- - Seal
24	011E05160 запросить цену →	Left Paper Feed Guide Lever
25	011E05150 запросить цену →	Paper Guide Lever Assembly
26	051K00540 запросить цену →	Tank, Tube and Seal Kit (REP 3.14)

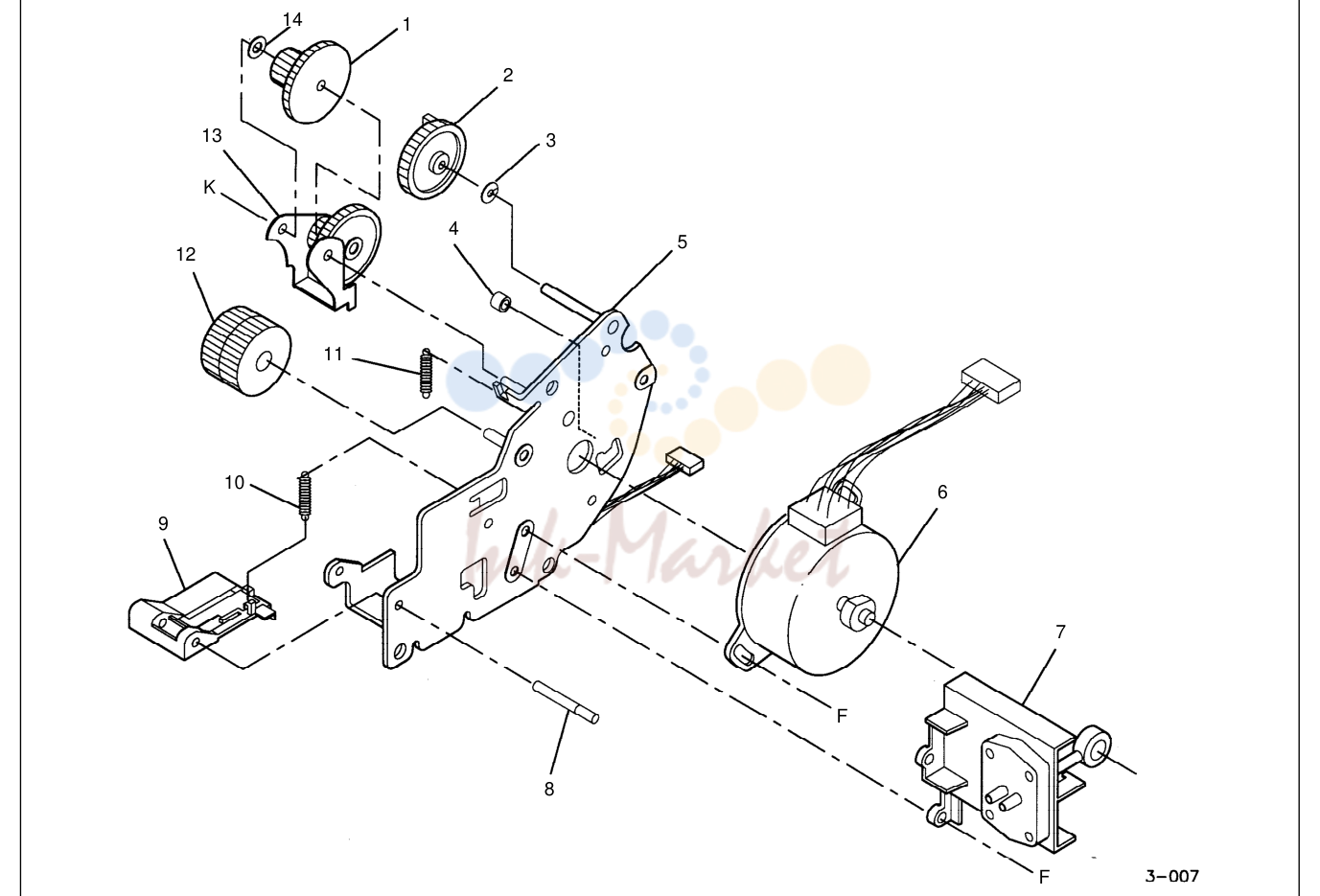

7. PL 6.1 Side Frame

№	Артикул	Описание
1		- - Toggle Gear
2	007E26350 запросить цену →	Lift Gear
3	028E09920 запросить цену →	Washer
4		- - Link Damper
5	001K36300 запросить цену →	Side Frame (REP 3.10)
6	127K11990 запросить цену →	Paper Feed Motor (REP 3.4)
7	127K11980 запросить цену →	Pump (REP 3.3)
8		- - Detent Arm Shaft
9	031K04890 запросить цену →	Detent Arm
10		- - Detent Arm Spring
11		- - Reverse Spring
12		- - One Way Gear
13		- - Toggle Link
14		- - Nylon Washer

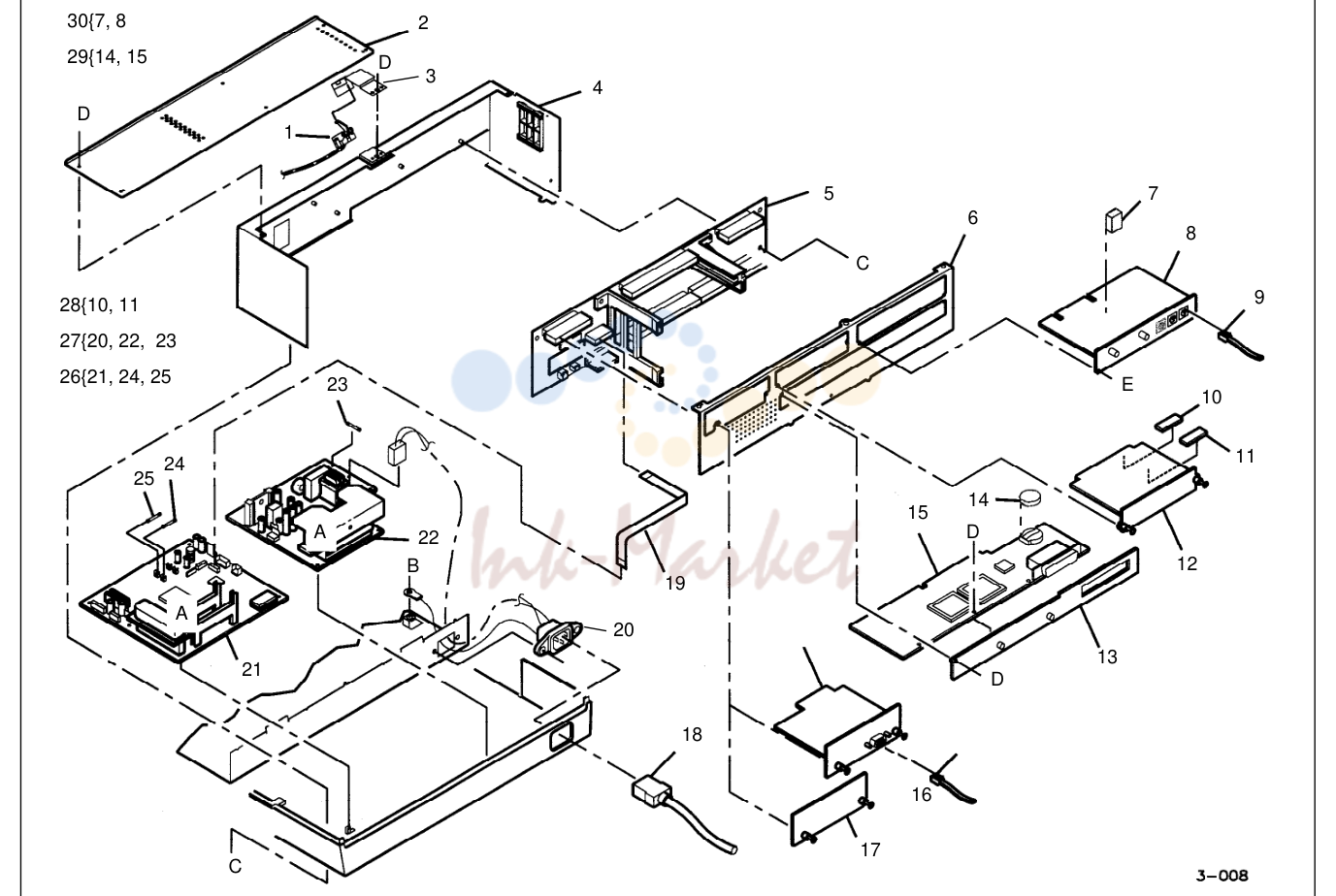

8. PL 7.1 Electrical Components

№	Артикул	Описание
1	130K53820 запросить цену →	Paper Out Sensor (REP 3.13) 28 EPROM KITS ARE ON THE NEXT PAGE
2		- - Shield 29 MAIN PWB ASSEMBLY (NOTE 2)(REP 4.3)
3		- - Bracket 140K69662 (W/O Tag 3)
4		- - Shield 140K69663 (Tag 3)(NOTE 1)
5	160K00010 запросить цену →	Backplane PWB (REP 4.7) 30 LCU (REP 4.8)
6		- - Shield 160K04720 USO, XCL, XLA)
7	113E14410 запросить цену →	2 pin shorting plug 140S30601 RX - Austria, Bulgaria, Region B Austrian
8		- - LCU PWB 140S30602 RX - Belgium
9	117E06260 запросить цену →	Data Cable (USO, XCL, XLA) 140S30604 RX - CIS (Russia)
10		- - EPROM IC U6 140S30605 RX - Czek
11		- - EPROM IC U7 140S30606 RX - Denmark
12	160K01440 запросить цену →	.5 Meg Memory PWB (W/O EPROMS) 140S30607 RX - Finland
13		- - Main PWB Bracket 140S30611 RX - Holland
14	105E04320 запросить цену →	Battery (Note 2) 140S30612 RX - Hungary
15		-- Main PWB 140S30613 RX - Ireland
16	160K00733 запросить цену →	Connectivity PWB (REP 4.6) 140S30614 RX - Italy
17	048E01710 запросить цену →	Connectivity Cover 140S30615 RX - Norway
18	117E14500 запросить цену →	Power cord (USO, XCL, XLA) 140S30616 RX - Poland
19	117E13810 запросить цену →	Cable 140S30617 RX - Portugal
20		- - AC Receptacle 140S30619 RX - Spain
21		- - Printer PWB 140S30620 RX - Sweden
22		- - Power Supply 110/220V 140S30621 RX - Switzerland
23	108E03130 запросить цену →	Fuse (F1) 3.15A 250V 140S30622 RX - Turkey
24	108E02620 запросить цену →	Fuse (F1) 1.5A 250V 140S30623 RX - UK
25	108E02630 запросить цену →	Fuse (F2) 1.0A 250V 140S30624 RX - Australia
26	160K00741 запросить цену →	Printer PWB Assembly (REP 4.9) 140S30625 RX - Indonesia
27	105K12900 запросить цену →	Power Supply Assembly (REP 4.10) 140S30626 RX - Malaysia
