Xerox WC Pro 665-785 — каталог запчастей со схемами

Содержание

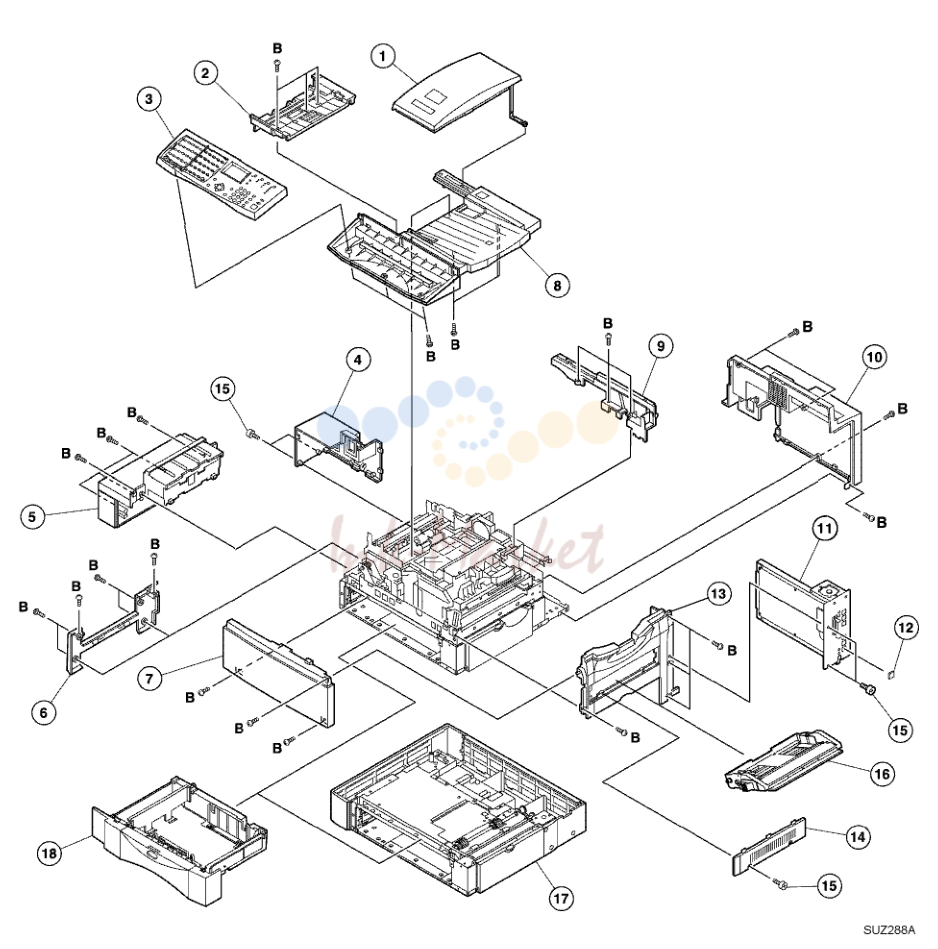

1. PL 1.1 Covers

1. PL 1.1 Covers

№	Артикул	Описание
1		- TX cover assembly see PL 1.2 REP PL
2	802E21780 запросить цену →	CIS cover REP 1.3
3		- Control panel assembly (see PL
4	802E21790 запросить цену →	Slide cover REP 1.4
5	802E21730 запросить цену →	Left side lower cover REP 1.9
6	802E21720 запросить цену →	Left side upper cover
7	802E21740 запросить цену →	Front cover REP 1.6
8	802K23270 запросить цену →	Top cover assembly (see note)
9	802E21750 запросить цену →	Inner cover REP 1.12 PL
10	802E21760 запросить цену →	Rear cover REP 1.5 1.1
11		- PWB frame unit (see PL 6.1) REP PL PL 1.1 1.1 PL
12	802E21800 запросить цену →	Modular cover (Pro 665 USO/XCL: PL 1.1 PL
13	802E21770 запросить цену →	Right side cover REP 1.7
14	802E21890 запросить цену →	Bypass cassette cover
15		- Screw
16		- Bypass cassette (Option) PL PL
18		- Paper tray (Tray 1) (see PL 1.5) 1.1 PL 1.1
17		- Optional paper supply REP 7.1
1	101E20640 запросить цену →	TX cover PL
2	3E55270 запросить цену →	TX cover stopper 1.2
3	160K72430 запросить цену →	Document sensor PWB REP 2.3 Item
4	162K67290 запросить цену →	Document sensor harness
5	809E32270 запросить цену →	Pinch roller spring
6	22E20280 запросить цену →	Pinch roller REP 2.2
7	1E61010 запросить цену →	Upper ADF frame
8	115E9080 запросить цену →	Static brush
9	815E820 запросить цену →	Spring plate
10	32E12000 запросить цену →	Scanner guide REP 2.1 PL PL
11	809E14270 запросить цену →	Retard pad spring 1.2 1.2
12	49E82480 запросить цену →	Document support Item Item
13	809E5520 запросить цену →	Document spring
14	19K5220 запросить цену →	Retard pad assembly REP 2.1 PL PL
15	162K67380 запросить цену →	Harness FG 1.2 1.2 PL
16		- TX Cover sheet Item Item 1.2
1		- LH One touch label PL
2		- Book sheet 1.3
3		- RH One touch label
4		- LH Direct access card
5		- RH Direct access card
6	162K67280 запросить цену →	Control panel harness
7	802K21990 запросить цену →	Control panel (USO/XCL) REP 1.2
8		- Ferrite core (see PL 13.1 Item 1) 1.3
1	802E21830 запросить цену →	Top Cover REP 1.11
2	38E27380 запросить цену →	LH Document guide
3	38E27370 запросить цену →	RH Document guide
4	3E55330 запросить цену →	TX cover open button
5	7E68250 запросить цену →	Document guide gear
6		- Washer
1	38E27310 запросить цену →	Paper trail edge guide B ADJ 5.5
2	38E27300 запросить цену →	Paper side guide ADJ 5.5
3	802E21840 запросить цену →	Paper tray front cover
4	81E1420 запросить цену →	Paper size indicator
5	50E18170 запросить цену →	Cassette case PL PL 1.5
6	809E32170 запросить цену →	Paper cassette spring 1.5 1.5
7	809E32290 запросить цену →	Pressure plate lock spring PL PL
8	815E830 запросить цену →	Pressure plate lock 1.5 1.5
9	50E18020 запросить цену →	Paper tray assembly
1	127E13220 запросить цену →	TX motor REP 2.11
2	7E68260 запросить цену →	TX reduction gear B
3	7E68270 запросить цену →	TX reduction gear
4		- Setting washer SR3.2 PL
5	7E68290 запросить цену →	TX reduction gear C 4.1 4.1 PL
6		- Washer PL Item
7	7E68280 запросить цену →	TX reduction gear 1 4.1
8	7E68300 запросить цену →	TX idle gear 2 Item
9	120E20290 запросить цену →	Cord clamp
10	19E40240 запросить цену →	TX cover open hook front REP 2.8 4.1 PL
11	809E14280 запросить цену →	Hook spring 4.1 PL PL
12	19E40260 запросить цену →	TX cover hook stay 4.1 4.1
13	19E40250 запросить цену →	TX cover open hook rear REP 2.9
14	162K45190 запросить цену →	Harness FG PL PL
15	120E20300 запросить цену →	Cord clamp 4.1 4.1
16	802E21850 запросить цену →	TX motor cover
17		- TX motor gear frame assembly (Not PL
1	109K1340 запросить цену →	CIS REP 2.4
2	162K67300 запросить цену →	CIS harness
3	22K69930 запросить цену →	LH ADF drive roller assembly REP PL
4	1E41130 запросить цену →	Transport centre shaft support
5	22K69830 запросить цену →	RH ADF drive roller assembly REP PL PL
6	22K69890 запросить цену →	ADF retard drive roller assembly
7	1E52580 запросить цену →	Front TX frame
8	22K69940 запросить цену →	Lower ADF roller assembly REP
9	7E68310 запросить цену →	TX centre idle gear REP 2.5 PL
10	830E64290 запросить цену →	Lower ADF bracket PL
11	1E52590 запросить цену →	RH TX frame 4.2
12	120E20310 запросить цену →	Cord clamp CS2
13	162K67310 запросить цену →	ADF interlock Harness PL
14	110E8980 запросить цену →	ADF interlock switch REP 2.13 4.2
1	105E14350 запросить цену →	LVPS 110v (USO/XCL/AO) REP 6.1
2	162K67340 запросить цену →	LVPS harness PL
3		- TH-Mother harness PL 6.1
4	101E20650 запросить цену →	PCB guide A 6.1 PL
5	160K72490 запросить цену →	HVPS REP 4.10 6.1
6	162K67350 запросить цену →	HVPS harness
7	160K72450 запросить цену →	Main PWB (Pro 765) REP 4.5 PL
8	160K72540 запросить цену →	Mother PWB REP 4.8 6.1 PL
9	117E22820 запросить цену →	PC I/F cable PL 6.1
10	160K72440 запросить цену →	PC I/F PWB REP 4.4 6.1
11	160K72470 запросить цену →	NCU PWB (Pro 765) (XE/AO) REP PL
12	160K72460 запросить цену →	NCU PWB (Pro 665/765) (XE/AO) 6.1
13	160K72480 запросить цену →	Modem PWB REP 4.2 PL PL
14	802E21900 запросить цену →	Battery case 6.1 PL 6.1
15	105E14370 запросить цену →	Battery REP 4.7 PL 6.1
16		- Battery band 6.1
17	130E9720 запросить цену →	Speaker REP 4.6 PL PL
18	801K520 запросить цену →	Harness FG 6.1 6.1 6.1
1	3E45990 запросить цену →	Top cover release latch REP 2.10
2	809E14290 запросить цену →	Top cover release latch spring
3	122K2000 запросить цену →	Laser REP 3.1
4	162K67320 запросить цену →	Laser harness
5	162K45190 запросить цену →	Harness FG
6	115E6280 запросить цену →	High voltage contact front REP 5.19
1	43E380 запросить цену →	Cleaning pad (wick)
2	126E1920 запросить цену →	Fuser 110v (USO/XCL/AO) REP
3	126K13480 запросить цену →	Fuser harness
4	130E8940 запросить цену →	Paper feed sensor 1 REP 6.7
5	115E6290 запросить цену →	High voltage contact rear REP 5.19 PL 7.2
6	38E27320 запросить цену →	Friction plate guide 7.2
7		- Friction spring
8	815E770 запросить цену →	Friction plate REP 5.13 7.2 7.2 7.2
9	38E19750 запросить цену →	Registration paper guide REP 5.10
10	125E2790 запросить цену →	Transfer and detack corotron REP PL
11	38E10250 запросить цену →	Main paper guide REP 5.14
12	127K34990 запросить цену →	Fan motor PL PL
13	53E5850 запросить цену →	Ozone fan filter 7.2 PL 7.2
14		- Ozone fan guide PL 7.2
1	31E5600 запросить цену →	Pinch roller arm rear
2	22E22790 запросить цену →	Pinch roller REP 5.11
3	7E27210 запросить цену →	Pinch roller gear B
4	31E5590 запросить цену →	Pinch roller arm front PL 7.3
5	7E18920 запросить цену →	Pinch roller gear A 7.3
6	22E22800 запросить цену →	Paper feed roller REP 5.12 7.3
7	1E61040 запросить цену →	Printer frame front REP 5.15
8	815E790 запросить цену →	Drum latch spring front
9	117E22810 запросить цену →	HVPS FG harness PL
10	815E780 запросить цену →	Paper feed earth plate 7.3 PL
11	13E7270 запросить цену →	Shaft support latch
12	9E35780 запросить цену →	Drum latch spring front PL
13	11E3910 запросить цену →	Front drum cartridge latch REP
14	815E840 запросить цену →	Earth plate PL
15	9E46350 запросить цену →	Pinch roller arm spring front 7.3
16	22K69920 запросить цену →	Paper pick roller assembly REP 5.9
17		- Printer frame rear assembly (see PL PL
18	121K25670 запросить цену →	Paper pick solenoid REP 5.7 PL
1	38E27330 запросить цену →	Vertical paper guide unit
2	9E35780 запросить цену →	Drum latch spring rear
3	11E3910 запросить цену →	Rear drum cartridge latch REP 5.18
4	1E61030 запросить цену →	Printer frame rear REP 5.16
5	9E49900 запросить цену →	Pinch roller arm spring rear PL
6	801K520 запросить цену →	Printer frame right assembly REP 7.4
7		- Paper supply (see PL 10.1)
1	162K45250 запросить цену →	Printer interlock harness
2	48E63560 запросить цену →	Interlock actuator
3	130E8980 запросить цену →	Printer interlock switch REP 5.5
4	127E13230 запросить цену →	Main motor REP 5.6
5	7E68320 запросить цену →	HR drive gear A
6	7E68330 запросить цену →	Idle gear C
7	7E68340 запросить цену →	Idle gear PL
8	7E68350 запросить цену →	Drum drive gear 7.5
9	7E68360 запросить цену →	Gear PL
10	7E68370 запросить цену →	Reduction gear A 7.5
11	7E68380 запросить цену →	Paper feed roller gear PL PL PL
12	162K67330 запросить цену →	Main motor harness 7.5 7.5 7.5 PL
13		- Printer gear frame (Not Spared) 7.5
1	32E19200 запросить цену →	Cassette guide
2		- Cassette stopper screw
3	4E4850 запросить цену →	Foot rubber
4	120E16760 запросить цену →	Paper out actuator REP 6.6, ADJ PL
5	162K67370 запросить цену →	Paper out harness
6	130E8950 запросить цену →	Paper out sensor REP 6.6 PL
7	38E27340 запросить цену →	Paper guide left REP 6.1 10.1 PL
8	38K13420 запросить цену →	Paper guide assembly REP 6.1 PL
9	830E13600 запросить цену →	Paper jam clearance strap 10.1
10	802E21670 запросить цену →	Paper jam clearance door REP 6.1
1	162K67390 запросить цену →	Paper size switch harness
2	130E9730 запросить цену →	Paper size switch REP 6.9
3	162K67360 запросить цену →	OT feeder 1 harness REP 6.8
4	121K25680 запросить цену →	Paper pick solenoid assembly REP
5	16E14140 запросить цену →	Bushing
6		- Wave washer
7	22K60830 запросить цену →	Paper pick roller assembly REP 6.4
8	7K11600 запросить цену →	R Pa E p P e 6 r . p 3 ic k drive gear assembly P 10 L . 2 P 10 L . 2 PL P 10 L . 2 P 10 L .
9	22K60840 запросить цену →	Paper supply feed roller assembly P 10 L . 2 P 10 L . 2 PL P 10 L . 2 10.2
1	32E19200 запросить цену →	Cassette guide
2		- Cassette stopper screw PL
3	4E4850 запросить цену →	Foot rubber 11.1
4	120E16760 запросить цену →	Paper out actuator REP 7.12 PL
5	162K67370 запросить цену →	Paper out harness
6	130E8950 запросить цену →	Paper out sensor REP 7.12
7	38E27340 запросить цену →	Paper guide left REP 7.9 11.1 PL
8	38K13420 запросить цену →	Paper guide assembly right REP 11.1
9	830E13600 запросить цену →	Paper jam clearance strap REP 11.1
10	802E21860 запросить цену →	Paper jam clearance door REP 7.9
1	162K67390 запросить цену →	Paper size switch harness
2	130E9730 запросить цену →	Paper size switch REP 7.13
3		- OP feeder 3 harness REP 7.15
4	121K25680 запросить цену →	Paper pick solenoid assembly REP
5	16E14140 запросить цену →	Bushing 11.2
6		- Wave washer
7	22K60830 запросить цену →	Paper pick roller assembly REP PL
8	127K35000 запросить цену →	OP motor REP 7.7 PL 11.2
9	22K60840 запросить цену →	Paper supply feed roller assembly PL 11.2
10	32E19240 запросить цену →	OP right cover REP 7.4 PL PL 11.2 PL
11	140E45380 запросить цену →	OP PWB REP 7.6 11.2 11.2 11.2
12	802E21190 запросить цену →	OP rear cover REP 7.5 PL
13		- OP feeder 2 harness REP 7.14 11.2 PL PL PL
14	802E21200 запросить цену →	OP left cover REP 7.3 PL PL 11.2 11.2 11.2 PL
1	50E18040 запросить цену →	Copy output tray 12.1 12.1 12.1 12.1 12.1
2	50K50600 запросить цену →	Document output tray assembly
3	117K27880 запросить цену →	Curl cord (Option)
4	117K32580 запросить цену →	Handset cable (Option)
5	110K9200 запросить цену →	Handset (Option)
6	830E64310 запросить цену →	Cradle (Option)
7	117K28830 запросить цену →	Phone line cord (Pro 665/765 USO/
8	117K14230 запросить цену →	Power supply cord 110VAC (USO/
9	830E64240 запросить цену →	Cradle stay (Option)
10	600K37381 запросить цену →	Charger cleaner kit
11	602E71770 запросить цену →	User guide (USO/XCL)
12	101K42370 запросить цену →	Developer unit
13	3E46100 запросить цену →	LH Developer handle
14	3E47120 запросить цену →	RH Developer handle
15	64E2220 запросить цену →	Drum cartridge
16	106E640 запросить цену →	Toner cartridge
17	50E18180 запросить цену →	Video PL 12.1 PL PL
18	538E11590 запросить цену →	Printer driver CD-ROM 12.1 12.1 12.1
19	117K34030 запросить цену →	PC cable (USO/XCL) PL
20		- Ferrite PL
1	82P151 запросить цену →	Test pattern
2	82P520 запросить цену →	Output reference
3	82P284 запросить цену →	Copy quality rating guide
4	35P1737 запросить цену →	Drop cloth
5	600S4372 запросить цену →	Cleaning pads
6	95P501 запросить цену →	Black bag
7	35P2162 запросить цену →	Cotton swabs
8	43H12 запросить цену →	Lens and mirror cleaner
9	43P67 запросить цену →	Clean-ups
10	70P27 запросить цену →	Silicon grease (Lubricant type 1)
11	70P95 запросить цену →	Light oil (USO/AO/XCL)
12	70E290 запросить цену →	Multi-purpose grease (Lubricant
13	70E110 запросить цену →	Conductive grease (Lubricant type
14	101R203 запросить цену →	Drum unit, charger cleaning, ozone
15	106R365 запросить цену →	Toner cartridge, fuser wick kit

Источник: Инк-Маркет.ру.

← Все статьи
