Xerox WC Pro 610 — каталог запчастей со схемами

Содержание

• 1. PL 1.1 AC Input and LVPS
• 2. PL 2.1 Control Panel Assembly
• 3. PL 3.1 Middle Frame Assembly / Main PWB
• 4. PL 3.2 Printer Control PWB
• 5. PL 4.2 Top Cover Assembly
• 6. PL 4.4 Lower Frame Complete
• 7. PL 5.1 Automatic Document Feeder and Scanner
• 8. PL 6.1 Laser Assembly
• 9. PL 7.1 Paper Tray
• 10. PL 8.2 Transfer
• 11. PL 9.1 Xerographics / HVPS
• 12. PL 10.1 Fuser
• 13. PL 11.1 Auxiliary Paper Tray Option

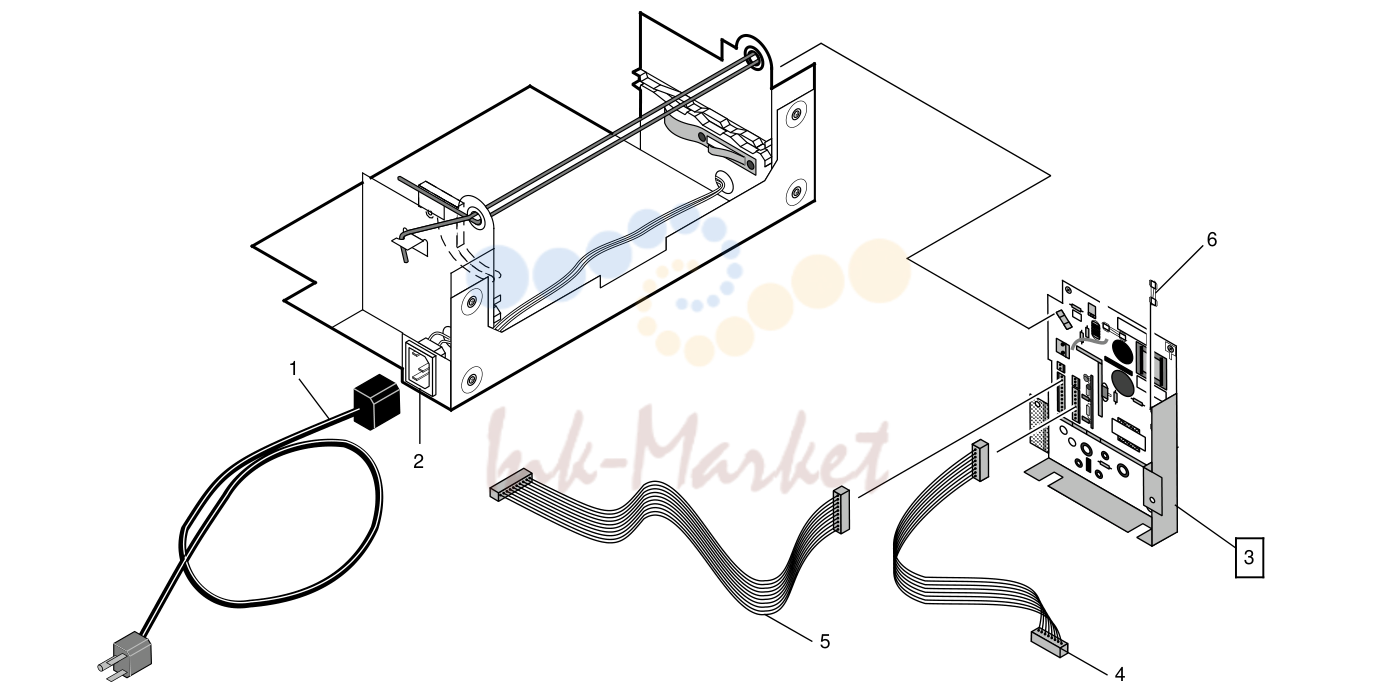

1. PL 1.1 AC Input and LVPS

№	Артикул	Альт. артикул	Описание
1	117P80447 запросить цену →		AC Line Cord (110 VAC)
2	114E06020 запросить цену →		AC Power Connector
3	105K13110 запросить цену →		Low Voltage Power Supply (LVPS) (110 VAC)
4	117E14400 запросить цену →		LVPS to Main PWB Harness
5	117E14460 запросить цену →		LVPS to Printer Control PWB Harness
6	108E04170 запросить цену →		6 A 125 V Fuse F1 (US)

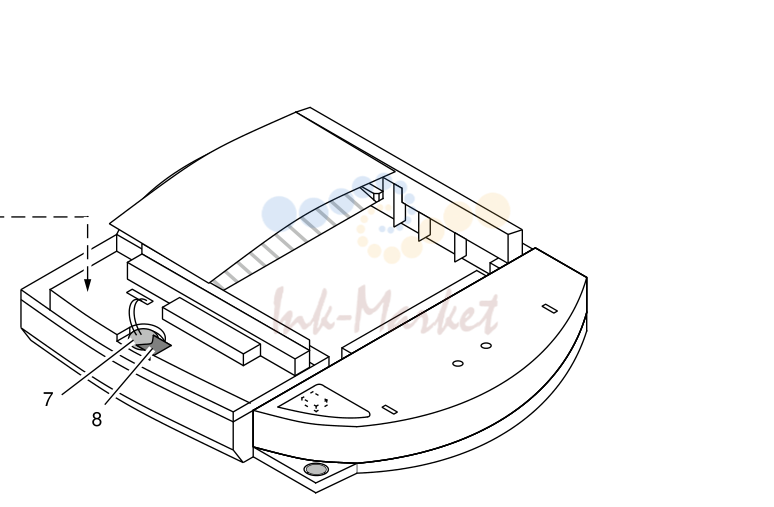

2. PL 2.1 Control Panel Assembly

№	Артикул	Альт. артикул	Описание
1	96E50290 запросить цену →		One Touch Label (Eng) 96E56600 Direct Access Label (FC)
4	101K22600 запросить цену →		Control Panel Assembly (No Labels)
5	96E50280 запросить цену →		Control Panel Sheet (Eng)
2	48E19900 запросить цену →		One Touch Door
3	96E50270 запросить цену →		Direct Access Label (Eng) 96E56780 Control Panel Sheet (Cyr)
6	123K03530 запросить цену →		LCD Assembly
7	130K54370 запросить цену →		Speaker Assembly

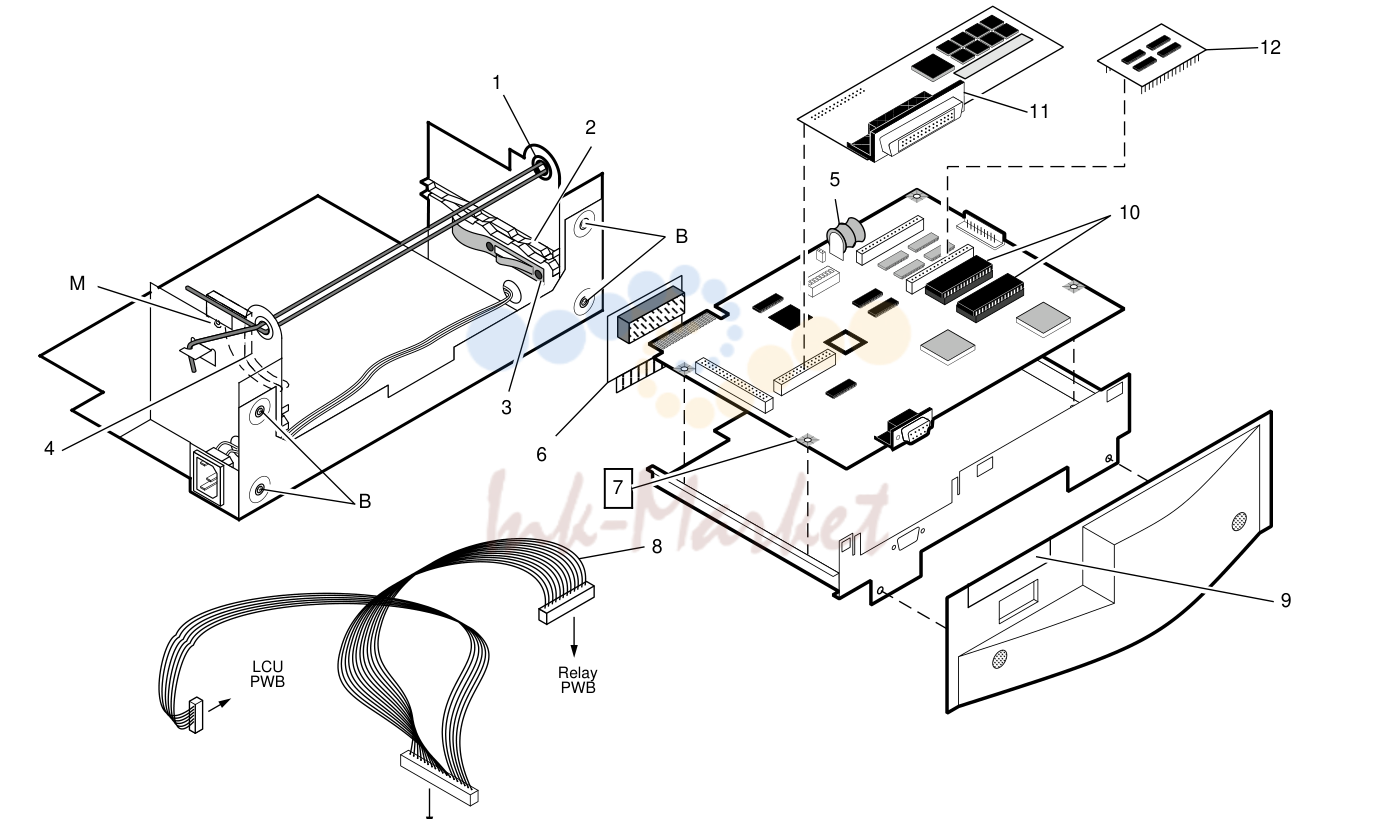

3. PL 3.1 Middle Frame Assembly / Main PWB

№	Артикул	Альт. артикул	Описание
1	16E10540 запросить цену →		Torsion Bar Bushing ROM Kit Languages Market
2	32E07640 запросить цену →		Main PWB Guide
3	15E47710 запросить цену →		PWB Ground Plate
4	32E07650 запросить цену →		Cover Lock Guide Greece (GR)
5	105E05290 запросить цену →		Main Battery United Kingdom (GB)
6	160K14060 запросить цену →		Connection PWB Region B (Generic French)
7	160K14090 запросить цену →		Main PWB (Requires Item 10)
8	117E14431 запросить цену →		Main to Relay to LCU PWB Harness Malaysia
9	101E10490 запросить цену →		Printer Option Parallel Cover Singapore
10	537K36710 запросить цену →		Main ROM Kit (A) (see Table 1) B Dutch, French, & English Belgium (BE)
11	160K14110 запросить цену →		Printer Option PWB AO Canada
12	160K14100 запросить цену →		2 Meg Option PWB

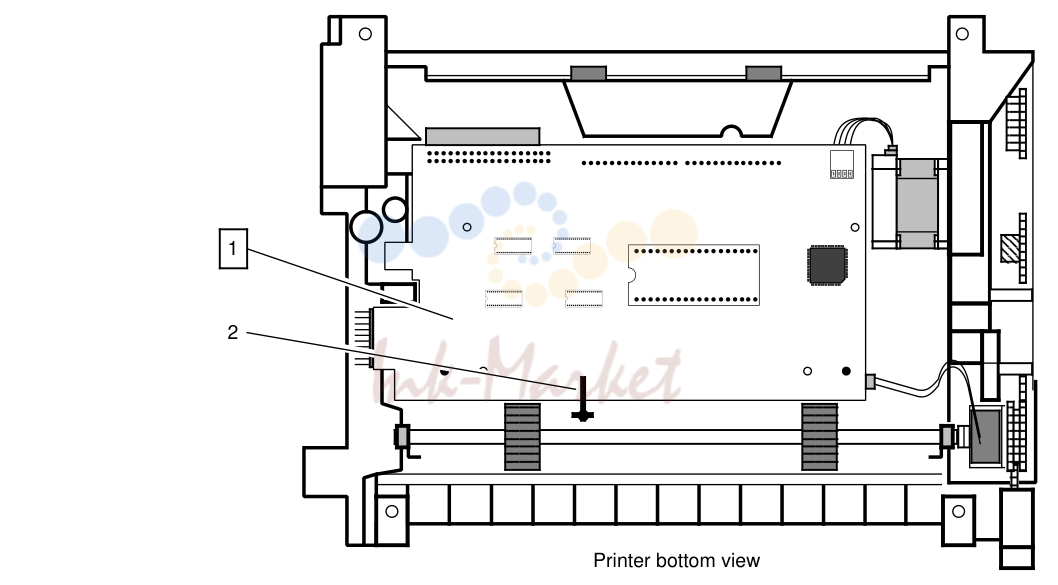

4. PL 3.2 Printer Control PWB

№	Артикул	Альт. артикул	Описание
1	50K25830 запросить цену →		ADF Input Tray
2	50E11490 запросить цену →		ADF Output Tray
3	48E19860 запросить цену →		Rear Cover
4	50K25840 запросить цену →		Print Output Tray Assembly
5	48E26100 запросить цену →		Printer Output Cover
6	48E19850 запросить цену →		Front Cover
7	110K07570 запросить цену →		Handset (USO)
8	68K08200 запросить цену →		Handset Cradle
9			- - - - - Ozone Filter (included with Drum Cartridge)
10	48E19870 запросить цену →		Modular Jack Cover (RX)

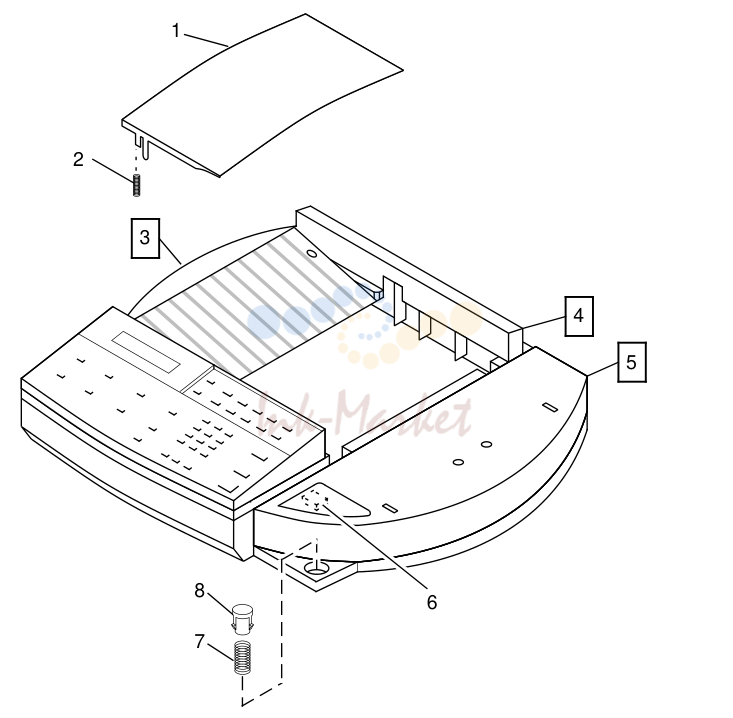

5. PL 4.2 Top Cover Assembly

№	Артикул	Альт. артикул	Описание
1	48E19920 запросить цену →		ADF Left Cover
2	9E67280 запросить цену →		ADF Left Cover Spring
3	48E19890 запросить цену →		Top Left Cap Cover
4	48E19880 запросить цену →		Top Cover
5	48E19910 запросить цену →		Top Cover Right Cap
6	121E11110 запросить цену →		Magnet
7	9E67270 запросить цену →		Knob Spring
8	3E34340 запросить цену →		Cover Open Knob
9	91P80361 запросить цену →		Tag Matrix Label
6			7 (cid:0)(cid:0)(cid:0)(cid:0) (cid:0)(cid:0)(cid:0)(cid:0) (cid:0)(cid:0)(cid:0)(cid:0) 3 (cid:0)(cid:0)(cid:0)(cid:0) (cid:0)(cid:0)(cid:0)(cid:0)
10			{includes: 6, 7, & 9}
5-20			Document WorkCenter Pro
1	23E13350 запросить цену →		Belt
2	7K08340 запросить цену →		Gear Box Assembly (includes Main Drive Motor, all gears, and Item 1)
3	17E06670 запросить цену →		Foot, Left
4	7E37250 запросить цену →		Idler Gear
5	7E37240 запросить цену →		Idler Gear
6			- - - - - Option Drive Bracket (P/O item 10)
7			- - - - - Bracket Pin (P/O item 10)
8	17E06680 запросить цену →		Foot, Right
9			- - - - - Option Drive Gear (P/O item 10)
10	7K08350 запросить цену →		Option Gear Assembly (includes: 6, 7, & 9)

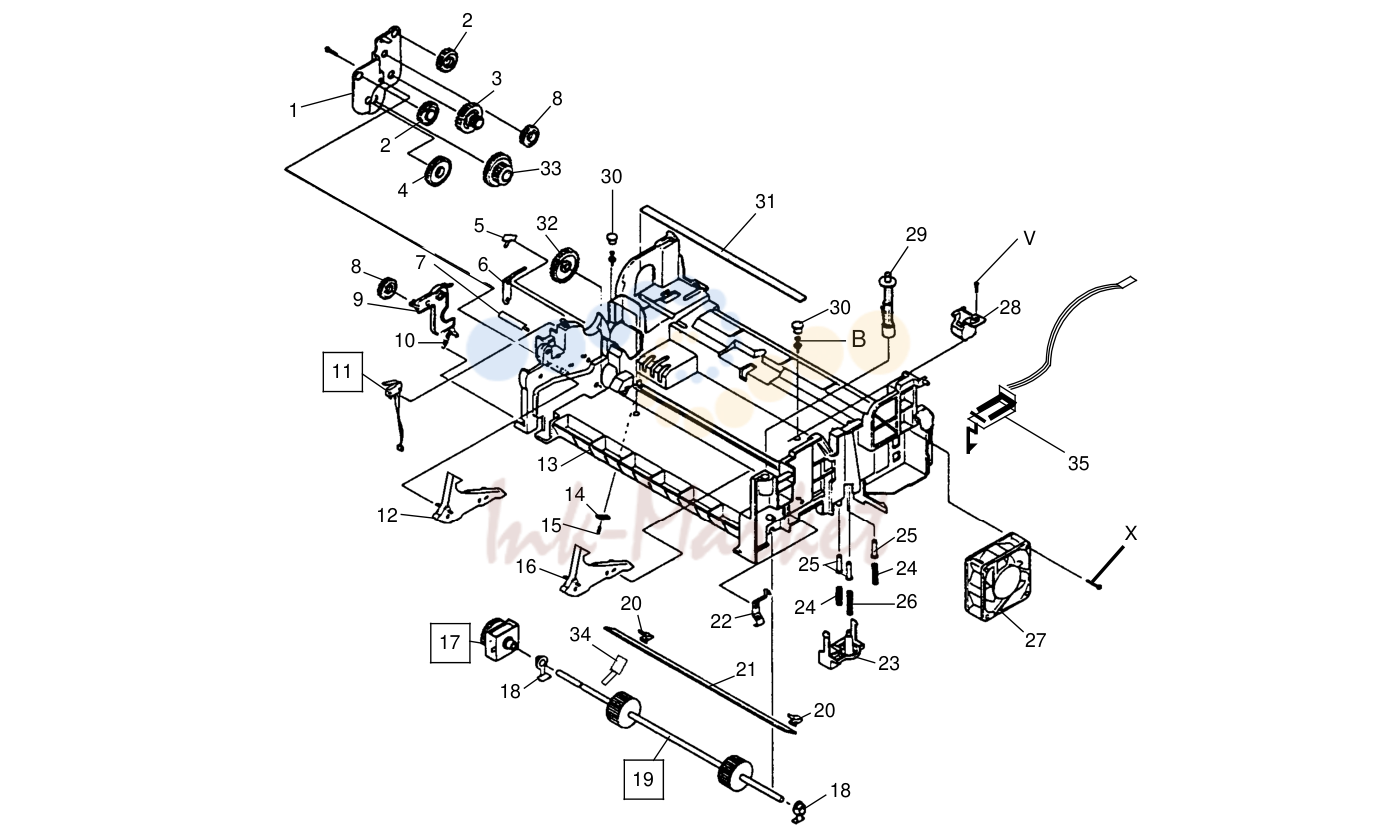

6. PL 4.4 Lower Frame Complete

№	Артикул	Альт. артикул	Описание
1	48E19820 запросить цену →		Gear Cover 28 - - - - - Mirror Bracket
2	7E37240 запросить цену →		Idler Gear 4 (2 used) 29 3E34440 Toner Knob
3	7E37230 запросить цену →		Idler Gear 10 30 21E06890 Screw Cap (2 used)
4	7E37250 запросить цену →		Idler Gear 3 31 62E07610 Dust Protect Glass
5			- - - - - Harness Clip 32 7E37220 Idler Gear
6	15E47660 запросить цену →		Drum Ground Plate 33 7E37260 Idler Gear
7	29E22050 запросить цену →		P9 Pin 34 - - - - - Pick Shaft Ground Plate
8	7E37210 запросить цену →		Idler Gear 11 (2 used) 35 130E07220 Low Paper Sensor (RX Only)
9	31E07420 запросить цену →		Swing Arm B 600K48350 Hardware Kit (see PL 12.1)
10	9E67200 запросить цену →		Swing Arm Spring V 600K48350 Hardware Kit (see PL 12.1)
11	130E07170 запросить цену →		Printer Interlock Sensor X 600K48350 Hardware Kit (see PL 12.1)
12	32E07590 запросить цену →		Developer Guide F
13			- - - - - Printer Frame
14			- - - - - Mirror Plate
15			- - - - - Set Screw
16	32E07600 запросить цену →		Developer Guide R
17	121E11080 запросить цену →		Pick Clutch
18	16E10480 запросить цену →		Pick Roller Bushing (2 used)
19	22E16730 запросить цену →		Pick Roller
20			- - - - - Mirror Plate (2 used)
21			- - - - - Printer Mirror
22	15E47650 запросить цену →		Toner Bias Plate
23	101E10470 запросить цену →		Electrode Cover
24	9E67220 запросить цену →		Electrode Spring, Short (2 used)
25	115E04540 запросить цену →		Electrode Pin (3 used)
26	9E67210 запросить цену →		Electrode Spring, Long
27	121E11090 запросить цену →		Fan, Ozone 544P23314

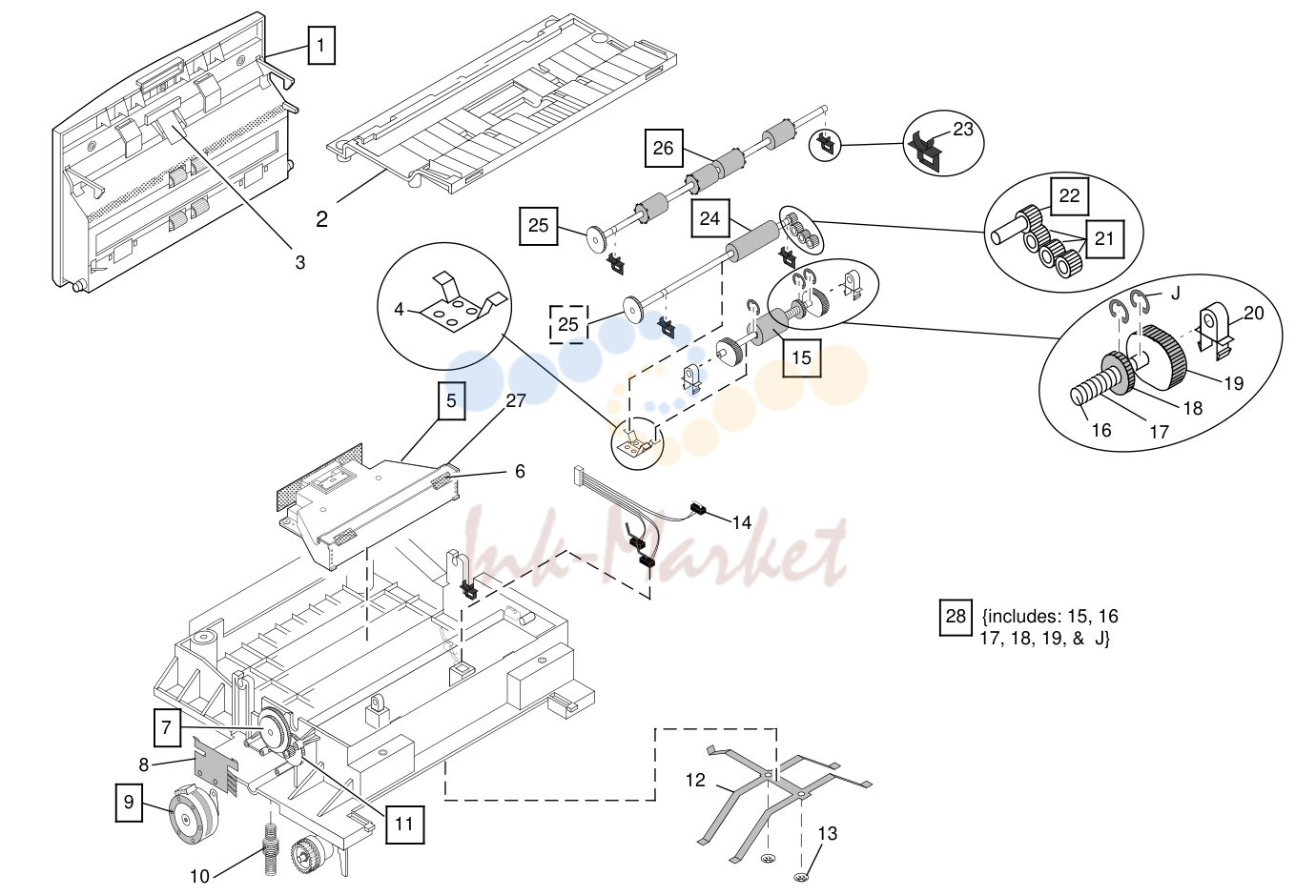

7. PL 5.1 Automatic Document Feeder and Scanner

№	Артикул	Альт. артикул	Описание
1	22K44380 запросить цену →		Upper ADF Assembly (includes Item 3)
2			- - - - - ADF Lower Guide
3	19E30750 запросить цену →		ADF Rubber (P/O item 3)
4	15E47730 запросить цену →		Shaft Ground Plate
5	62K07580 запросить цену →		Optics Assembly
6	32E07680 запросить цену →		Scan Guide Sheet (2 used)
7	7E37310 запросить цену →		Idler Gear
8	15E47720 запросить цену →		Motor Ground Plate
9	127E09760 запросить цену →		ADF Motor
10	9E67260 запросить цену →		Transfer Frame Spring (2 used)
11	7E37300 запросить цену →		Idler Gear
12	15E47750 запросить цену →		Transfer Push Plate
13			- - - - - Washer (2 used) (P/O item A)
14	130K54360 запросить цену →		ADF Sensor Assembly
15			- - - - - ADF Roller Shaft (P/O item 28)
16			- - - - - Backlash Bushing (P/O item 28)
17			- - - - - Oneway Clutch Spring (P/O item 28)
18			- - - - - ADF Gear (P/O item 28)
19			- - - - - ADF Cam Assembly (P/O item 28)
20	16E10560 запросить цену →		ADF Roller Bushing (2 used)
21	7E37330 запросить цену →		Idler Gear 4 (3 used)
22	7E37340 запросить цену →		Idler Gear
23	16E10550 запросить цену →		Roller Bushing (4 used)
24	22E16800 запросить цену →		Document Feed Roller
25	7E37320 запросить цену →		Feed Roller Gear
26	22E16810 запросить цену →		Document Eject Roller
27	62E07720 запросить цену →		Scanner Glass
28	22K44510 запросить цену →		ADF Roller Shaft Assembly (includes: 15, 16, 17, 18, 19, & J)

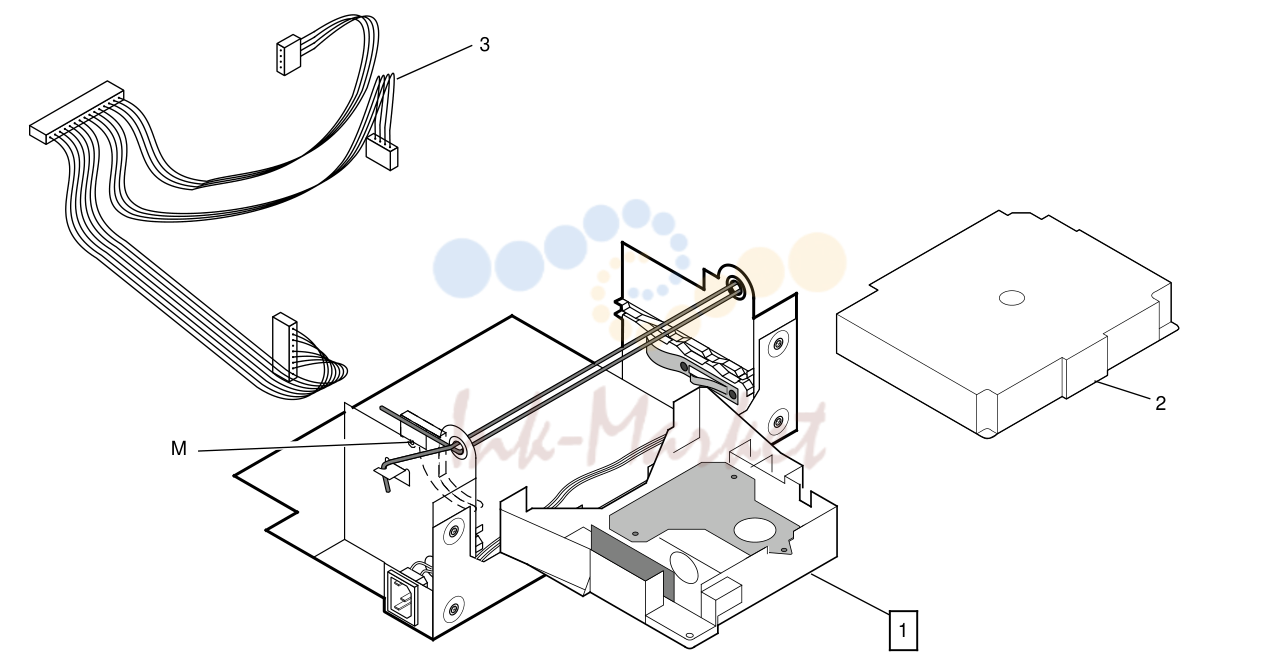

8. PL 6.1 Laser Assembly

№	Артикул	Альт. артикул	Описание
1	122K01540 запросить цену →		LASER Assembly
2	101E10480 запросить цену →		LASER Cover
3	117E14490 запросить цену →		Laser to Printer Control PWB Harness

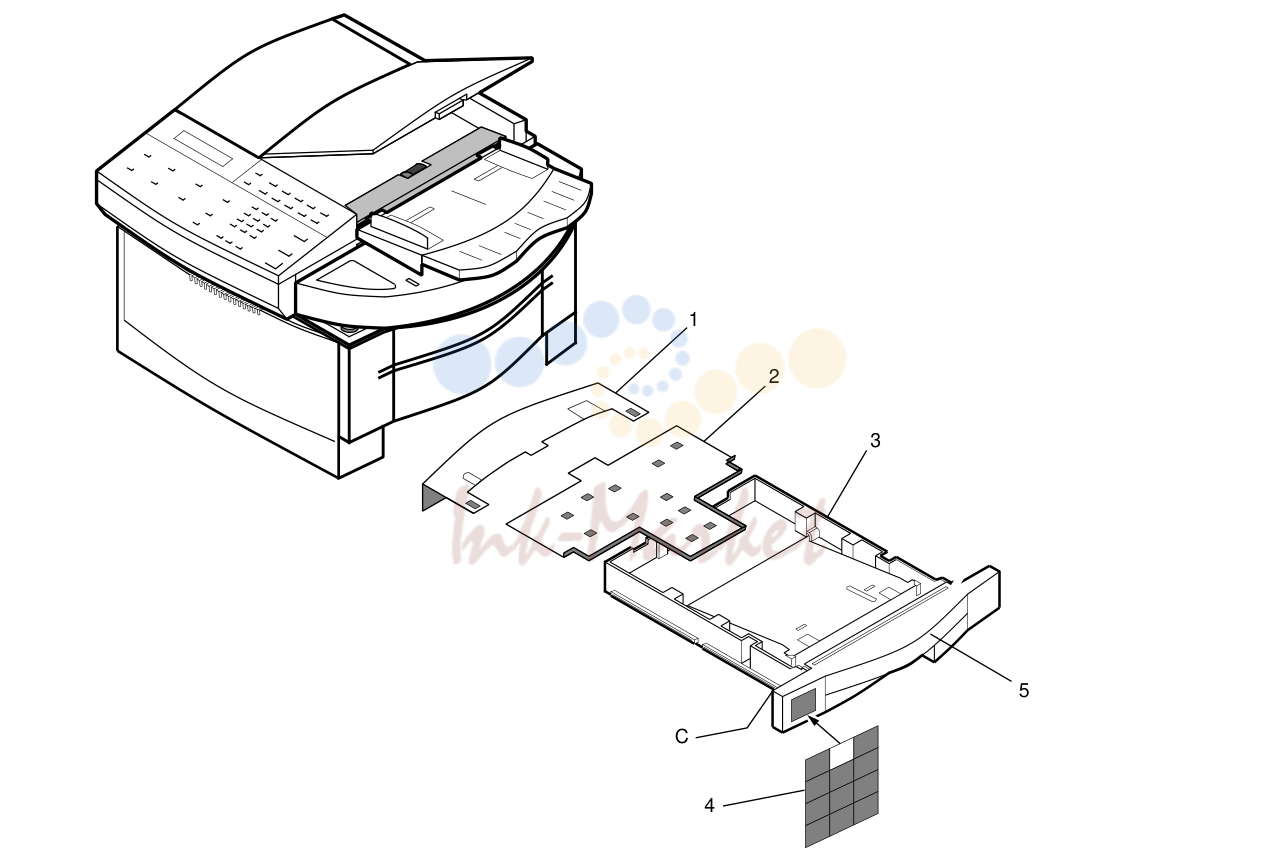

9. PL 7.1 Paper Tray

№	Артикул	Альт. артикул	Описание
1	48E19950 запросить цену →		Tray Slide Cover
2	32E07630 запросить цену →		Tray Slide Guide
3	50E11460 запросить цену →		Paper Tray A4/Letter (includes item 5) 544P23312
4	96E50260 запросить цену →		Handle Label, Sheet
5			- - - - - Tray Handle (P/O item 3)
1	130E07210 запросить цену →		Bypass Sensor
2	15E47760 запросить цену →		DVP Push Plate
3	3K08110 запросить цену →		Top Latch Assembly
4	32E07660 запросить цену →		Paper Guide, Right
5	16E10570 запросить цену →		Feed Roller Bushing, RH
6	22E16820 запросить цену →		Paper Feed Roller
7	7E37350 запросить цену →		Feed Roller Gear
8	16E10580 запросить цену →		Feed Roller Bushing, LH

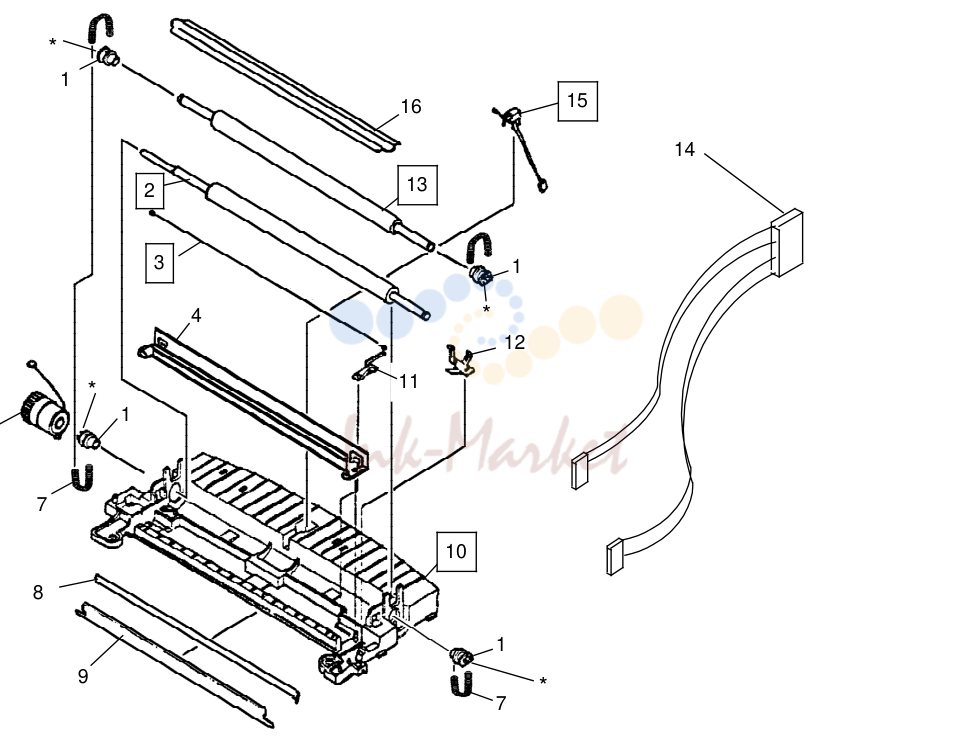

10. PL 8.2 Transfer

№	Артикул	Альт. артикул	Описание
1	16E10490 запросить цену →		Bushing (4 used) (Pre Tag 3)
2	22E16740 запросить цену →		Registration Drive Roller (Pre Tag 3)
3	117E14390 запросить цену →		Transfer Wire
4	15E47670 запросить цену →		Transfer Corotron Plate
5	117E14420 запросить цену →		Registration Clutch Harness
6	121E11100 запросить цену →		Registration Clutch
7	9E67230 запросить цену →		Spring (2 used)
8	63E02190 запросить цену →		Transfer Tape (holds #9)
9	15E47690 запросить цену →		Detack Plate
10	1E35170 запросить цену →		Transfer Frame
11	115E04550 запросить цену →		Transfer Wire Contact
12	15E47680 запросить цену →		Drum Guide Gnd Plate
13	22E16750 запросить цену →		Registration Roller (Pre Tag 3)
14	117E14410 запросить цену →		Registration and Bypass Sensor Harness
15	130E07180 запросить цену →		Print Registration Sensor
16	32E07610 запросить цену →		Paper Guide

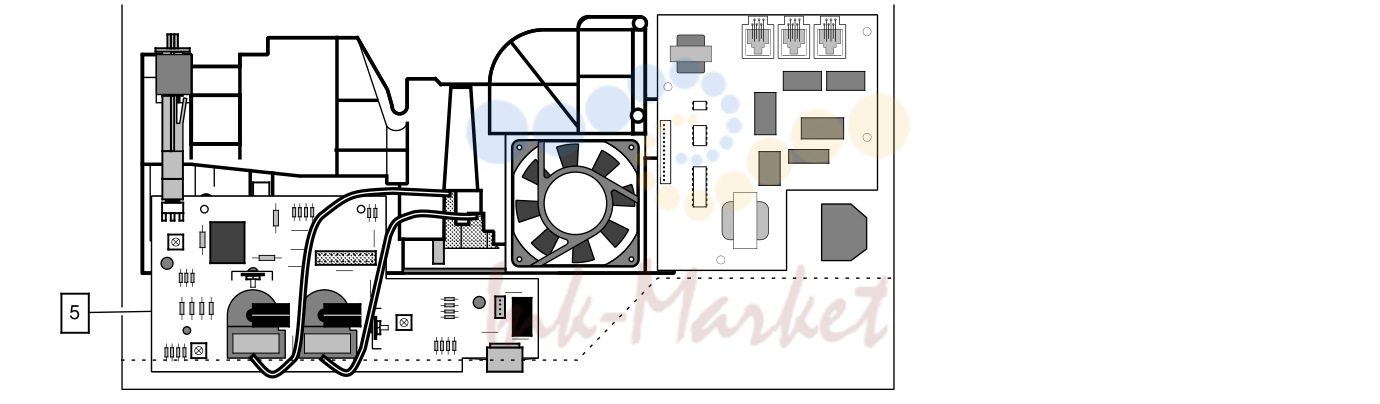

11. PL 9.1 Xerographics / HVPS

№	Артикул	Альт. артикул	Описание
1	13R00532 запросить цену →		Drum Cartridge (US)
2	117E14390 запросить цену →		Charge Wire
3	6R00833 запросить цену →		Toner Cartridge (US)
4	117E14670 запросить цену →		Low Paper HVPS to Relay PWB Harness (RX Only)
5	105K13140 запросить цену →		High Voltage Power Supply (HVPS)

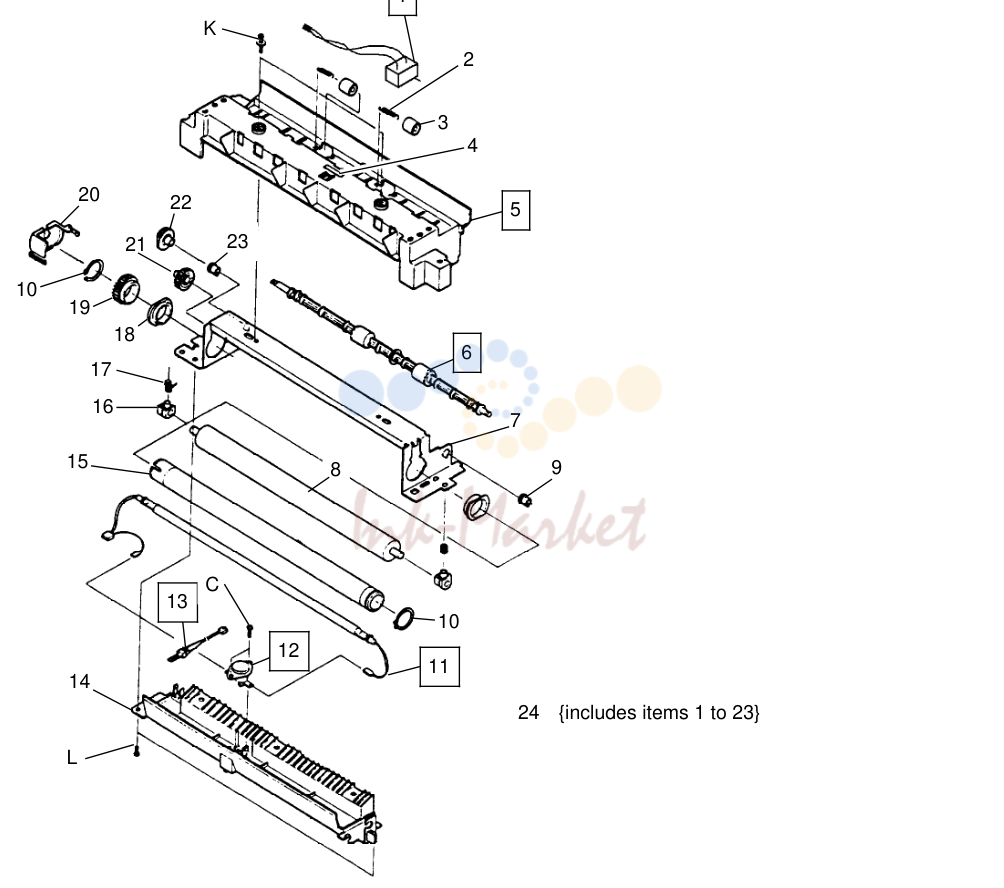

12. PL 10.1 Fuser

№	Артикул	Альт. артикул	Описание
1	110E06810 запросить цену →		Paper Exit Switch (P/O item 24)
2	9E67240 запросить цену →		Exit Roller Spring (2 used) (P/O item 24)
3	22E16760 запросить цену →		Exit Idler Roller (2 used) (P/O item 24)
4			- - - - - Caution Label (P/O item 24)
5			- - - - - Fuser Cover (P/O item 24)
6	22E16770 запросить цену →		Exit Drive Roller (P/O item 24)
7			- - - - - Upper Fuser Frame (P/O item 24)
8			- - - - - Pressure Roller (P/O item 24)
9	16E10520 запросить цену →		Exit Roller Bushing, R (P/O item 24)
10			- - - - - Heat Roller Ring (2 used) (P/O item 24)
11	122E01970 запросить цену →		Heat Lamp 110V (P/O item 24)
12	130E07190 запросить цену →		Thermostat (same for 110 and 220 units) (P/O item 24)
13	103E07200 запросить цену →		Thermistor Sensor (same for 110 and 220 units) (P/O item 24)
14			- - - - - Fuser Lower Frame (P/O item 24)
15			- - - - - Heat Roller (P/O item 24)
16			- - - - - Pressure Roller Bushing (2 used) (P/O item 24)
17			- - - - - Pressure Roller Spring (2 used) (P/O item 24)
18			- - - - - Heat Roller Bushing (2 used) (P/O item 24)
19	007E37290 запросить цену →		Heat Roller Gear (P/O item 24)
20			- - - - - Lamp Guide (P/O item 24)
21			- - - - - Fuser Idler Gear (P/O item 24)
22			- - - - - Exit Drive Roller Gear (P/O item 24)
23	16E10500 запросить цену →		Exit Roller Bushing, F (P/O item 24)
24	126K04500 запросить цену →		Fuser Unit 110V {includes items 1 to 23}

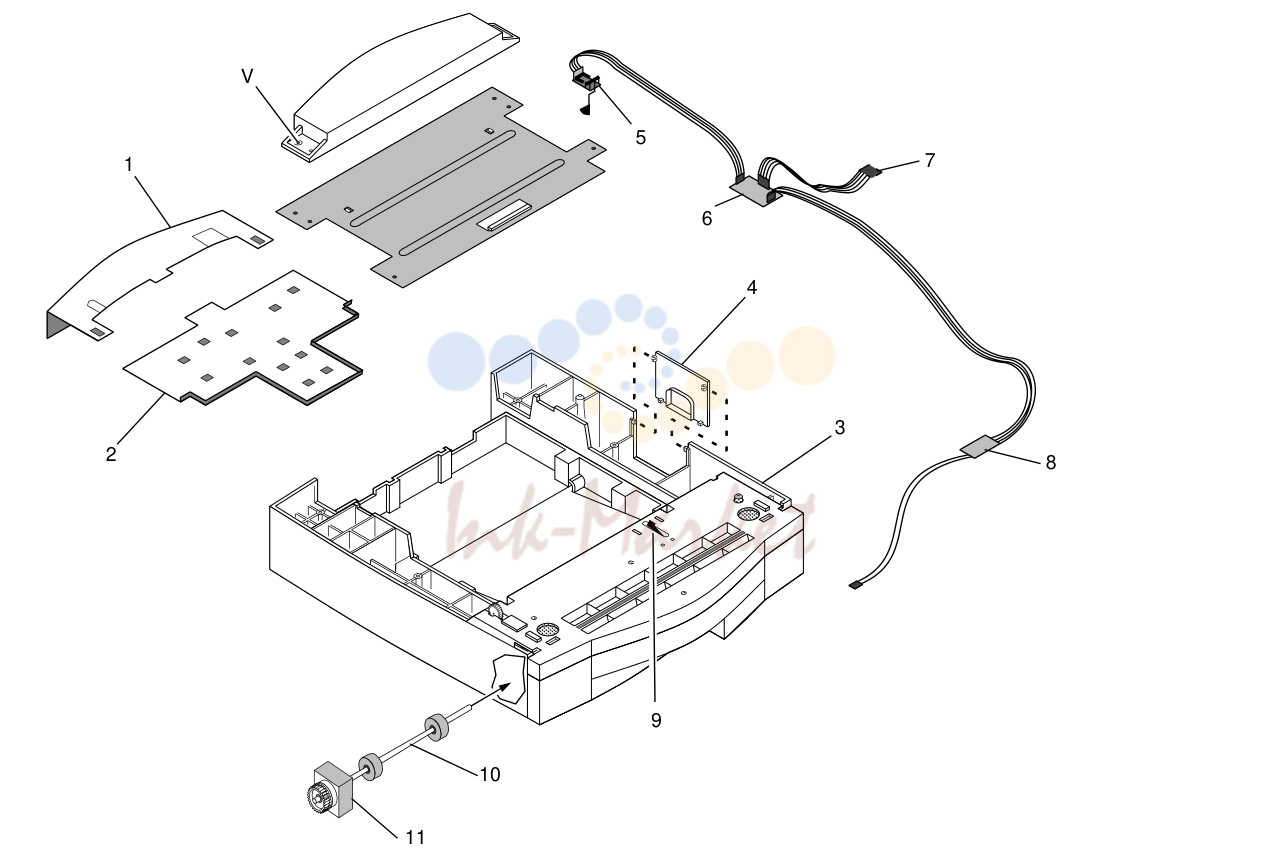

13. PL 11.1 Auxiliary Paper Tray Option

№	Артикул	Альт. артикул	Описание
1	48E19950 запросить цену →		Tray Slide Cover (P/O item 3)
2	32E07630 запросить цену →		Tray Slide Guide (P/O item 3)
3	50K27370 запросить цену →		Auxiliary Paper Tray Option (US)
4	48E19930 запросить цену →		Auxiliary Tray Door (P/O item 3)
5	130E07240 запросить цену →		Auxiliary Low Paper Sensor (RX)
6	160K14280 запросить цену →		Auxiliary Relay PWB
7	117E14680 запросить цену →		Auxiliary Relay PWB Harness
8	130E07310 запросить цену →		Out of Paper Sensor
9	120E11130 запросить цену →		No Paper Actuator
10	22E16730 запросить цену →		Pick Roller
11	121E11080 запросить цену →		Pick Clutch
