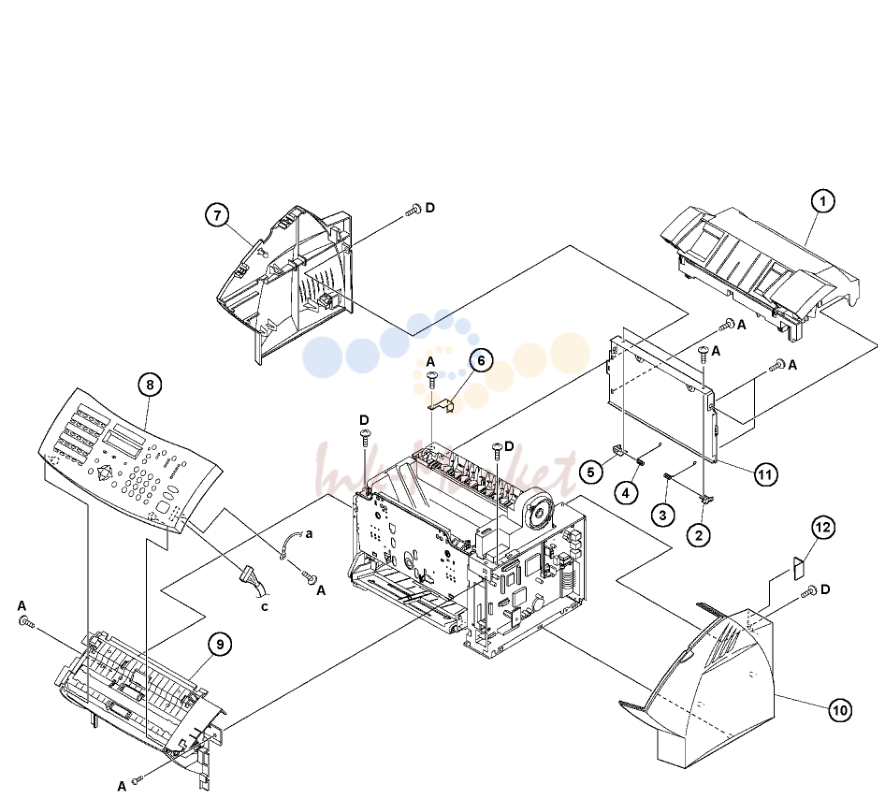

| 1 | | | - Top cover assembly (see PL 1.2, |
| 2 | 815E850 запросить цену → | | RH Arm spring plate |
| 3 | 809E32310 запросить цену → | | RH Arm spring |
| 4 | 809E32320 запросить цену → | | LH Arm spring |
| 5 | 815E860 запросить цену → | | LH Arm spring plate |
| 6 | 815E870 запросить цену → | | Blind plate PL PL |
| 7 | 802E21930 запросить цену → | | Left side cover, REP 4.1 1.1 |
| 8 | 802K23300 запросить цену → | | Control panel unit (Pro 555 USO) |
| 9 | | | - Drive assembly (see PL 4.1, PL 1.1 |
| 10 | 802E21920 запросить цену → | | Right side cover REP 4.1 1.1 PL |
| 11 | | | - Rear cover REP 4.1 1.1 |
| 12 | 802E22150 запросить цену → | | Handset modular cover (USO) PL |
| 1 | 802E21940 запросить цену → | | Top cover |
| 2 | | | -- Static brush |
| 3 | 7E68400 запросить цену → | | RH Document guide |
| 4 | 7E68410 запросить цену → | | LH Document guide |
| 5 | 3E55340 запросить цену → | | Release button PL |
| 6 | 815E910 запросить цену → | | Latch plate 1.2 |
| 7 | 19E47410 запросить цену → | | Latch PL 1.2 |
| 8 | 809E32340 запросить цену → | | Process spring |
| 9 | 802E21960 запросить цену → | | Exit (1) PL |
| 10 | 22E24710 запросить цену → | | Pinch roller 1.2 |
| 11 | 7E68390 запросить цену → | | Document guide gear |
| 12 | 28E14320 запросить цену → | | Washer |
| 13 | 120E20320 запросить цену → | | Actuator |
| 14 | 815E900 запросить цену → | | Ground plate |
| 1 | 22E24710 запросить цену → | | Pinch roller |
| 2 | 19E47400 запросить цену → | | Shaft support latch |
| 3 | 7E68420 запросить цену → | | Feed roller gear |
| 4 | 6E77080 запросить цену → | | Feed roller shaft (1) |
| 5 | 17E9830 запросить цену → | | Paper stopper |
| 6 | 7E68430 запросить цену → | | Idle gear (1) |
| 7 | 802E21950 запросить цену → | | Exit guide (2) |
| 8 | 7E68440 запросить цену → | | Idle gear (2) PL PL |
| 9 | 809E32330 запросить цену → | | Spring 1.3 PL 1.3 |
| 10 | 19E47400 запросить цену → | | Planet arm 1.3 PL |
| 11 | 6E77090 запросить цену → | | Feed roller shaft (2) PL 1.3 |
| 1 | | | -- Control panel frame assembly (See |
| 2 | | | 3 8 1 0 6 2 2 E K 2 6 1 7 9 4 7 7 0 0 C Sc o a v n e n r er harness P 4. L 1 P 4. L 1 PL P 4. L 1 PL |
| 4 | 109K1390 запросить цену → | | Scanner REP 6.2 4.1 4.1 |
| 5 | 19E47420 запросить цену → | | Control panel hook |
| 6 | 1E61060 запросить цену → | | ADF frame |
| 7 | 19E47430 запросить цену → | | Shaft holder |
| 8 | 22E24720 запросить цену → | | ADF roller |
| 9 | 809E32350 запросить цену → | | Clutch spring |
| 10 | | | -- Setting washer 4.1 PL |
| 11 | 6E77100 запросить цену → | | ADF roller shaft PL 4.1 |
| 12 | 7E66450 запросить цену → | | ADF roller gear 4.1 |
| 13 | 22E24730 запросить цену → | | Feed roller PL |
| 14 | 7E68460 запросить цену → | | Feed roller gear 4.1 PL |
| 15 | | | -- Ferrite core (P/O PL 4.1 Item 3) 4.1 PL |
| 1 | 127E13240 запросить цену → | | Motor REP 5.2 |
| 2 | 162K67500 запросить цену → | | Ground wire (3) |
| 3 | 117E22840 запросить цену → | | Ground wire (2) |
| 4 | | | -- Gear assembly |
| 5 | 7E68510 запросить цену → | | Gear RX400 |
| 6 | 7E68500 запросить цену → | | Idler gear (2) |
| 7 | 7E68470 запросить цену → | | Idler gear (4) |
| 8 | 7E68490 запросить цену → | | Film idle gear |
| 9 | 7E68480 запросить цену → | | Idler gear (5) |
| 10 | | | -- Ferrite core (P/O PL 4.2 Item 1) |
| 1 | 19K5370 запросить цену → | | Retard pad assembly |
| 2 | 6E77110 запросить цену → | | Pinch roller shaft |
| 3 | 22E24740 запросить цену → | | Pinch roller PL 4.3 PL |
| 4 | 3E55350 запросить цену → | | Control panel stopper 4.3 4.3 |
| 5 | 3E55360 запросить цену → | | LH Tx hinge |
| 6 | 809E32360 запросить цену → | | LH Scanner guide spring |
| 7 | 809E32370 запросить цену → | | Pinch roller spring |
| 8 | 809E32380 запросить цену → | | RH Scanner guide spring PL |
| 9 | 115E9110 запросить цену → | | Static brush 4.3 |
| 10 | 32E19280 запросить цену → | | Scanner guide |
| 11 | 3E55370 запросить цену → | | RH hinge PL |
| 1 | 105E14380 запросить цену → | | LVPS (110V) REP 1.1 |
| 2 | 830E64420 запросить цену → | | Speaker holder |
| 3 | 130E9740 запросить цену → | | Speaker PL |
| 4 | 105E14370 запросить цену → | | Battery (Pro 575) 6.1 |
| 5 | 110E13160 запросить цену → | | Printer interlock switch 6.1 |
| 6 | 160K72550 запросить цену → | | Main PWB (Pro 555) REP 3.1 PL |
| 7 | 815E890 запросить цену → | | PWB plate PL |
| 9 | 117E22830 запросить цену → | | Ground wire (1) |
| 10 | | | -- Battery backup PWB (PRO 575) PL |
| 11 | | | -- Locking support (Pro 575) 6.1 |
| 12 | 162K67460 запросить цену → | | LVPS cable PL |
| 13 | 162K67490 запросить цену → | | Control panel harness |
| 1 | 115E9120 запросить цену → | | Laser REP 6.1 |
| 2 | 38K27400 запросить цену → | | Paper guide assembly |
| 3 | 38E27410 запросить цену → | | RH Paper guide holder |
| 4 | 3E55380 запросить цену → | | Stopper |
| 5 | 38E27420 запросить цену → | | LH Paper guide holder |
| 1 | 126E1940 запросить цену → | | Fuser (120V) (USO) REP 10.1 |
| 2 | 120E20340 запросить цену → | | Paper exit actuator |
| 3 | 130E9760 запросить цену → | | Paper exit sensor |
| 4 | 16E15690 запросить цену → | | Pressure roller bush |
| 5 | 22E24750 запросить цену → | | Pressure roller PL |
| 1 | 130K65610 запросить цену → | | Paper feed assembly |
| 2 | 7E68520 запросить цену → | | Gear 18T |
| 3 | 7E68530 запросить цену → | | Gear 36/54T |
| 4 | 22E24800 запросить цену → | | Feed roller |
| 5 | 815E920 запросить цену → | | Retard plate |
| 6 | 809E32400 запросить цену → | | Retard spring |
| 1 | 38E27430 запросить цену → | | Paper Guide |
| 2 | 130E9750 запросить цену → | | Toner empty sensor |
| 3 | 809E32390 запросить цену → | | Torsion spring PL |
| 4 | 130E9760 запросить цену → | | Tray empty sensor 7.4 |
| 5 | 19E47450 запросить цену → | | Holder |
| 6 | 120E20330 запросить цену → | | Tray empty actuator |
| 7 | 17E9840 запросить цену → | | Foot rubber |
| 1 | 809E32410 запросить цену → | | Torsion spring |
| 2 | 1E61080 запросить цену → | | Frame assembly |
| 3 | 7K11610 запросить цену → | | Motor drive assembly |
| 4 | 127K35010 запросить цену → | | Main drive motor REP 4.2 PL |
| 5 | 19E9850 запросить цену → | | Foot rubber 7.5 PL PL |
| 6 | 125E280 запросить цену → | | Transfer unit 7.5 7.5 |
| 7 | 117E22870 запросить цену → | | HVPS REP 1.2 |
| 8 | 130E9780 запросить цену → | | Registration sensor REP 8.1 PL |
| 9 | 22E24760 запросить цену → | | Image transfer roller 7.5 |
| 10 | 38E27440 запросить цену → | | Image transfer roller guide |
| 1 | 140E45390 запросить цену → | | Tray PWB REP 7.1 |
| 2 | 815E930 запросить цену → | | Tray earth plate |
| 3 | 130E9790 запросить цену → | | Tray paper size sensor |
| 4 | 120E20350 запросить цену → | | Tray paper end actuator |
| 5 | 22E24770 запросить цену → | | Tray pinch roller PL |
| 6 | 9E32420 запросить цену → | | Pressure spring PL 11.1 |
| 7 | 830E64470 запросить цену → | | Bracket 11.1 PL |
| 8 | 19E47470 запросить цену → | | Tray foot rubber PL |
| 9 | 38E27470 запросить цену → | | Tray guide 11.1 |
| 1 | 38E27450 запросить цену → | | Tray paper guide A |
| 2 | 22E24790 запросить цену → | | Take away roller |
| 3 | 22E24780 запросить цену → | | Feed roller |
| 4 | 830E64480 запросить цену → | | Shaft support |
| 5 | 38E27460 запросить цену → | | Tray paper guide B |
| 6 | 815E930 запросить цену → | | Tray earth plate |
| 7 | 16E15700 запросить цену → | | Shaft support PL |
| 8 | 7E68540 запросить цену → | | Gear 15T PL PL 11.2 11.2 |
| 9 | 7E68550 запросить цену → | | Gear 29/37T 11.2 |
| 10 | 7E68560 запросить цену → | | Gear 34T |
| 11 | 809E32430 запросить цену → | | Tension spring |
| 12 | 121E16870 запросить цену → | | Tray solenoid PL |
| 13 | 16E15710 запросить цену → | | Tray shaft bush 11.2 P 11 L . 2 PL |
