Xerox WC Pro 423 428 — каталог запчастей со схемами

Содержание

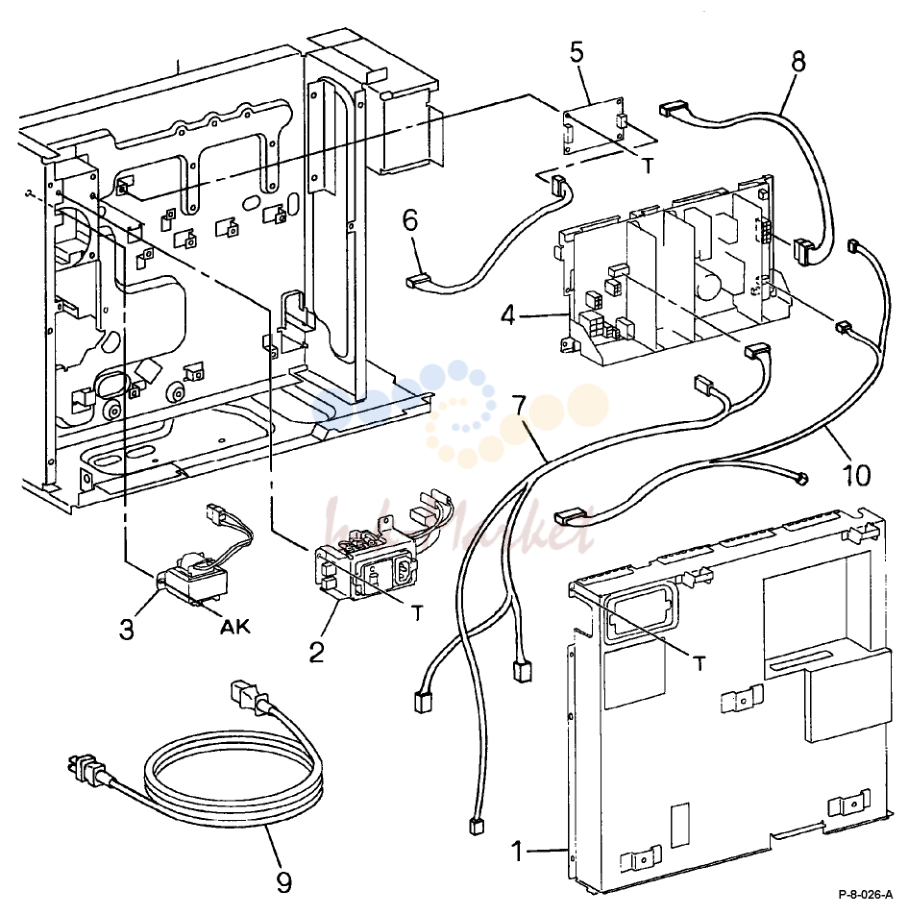

1. PL 1.10 IOT Electrical (1 of 2)

1. PL 1.10 IOT Electrical (1 of 2)

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
1		- Cover (Not Spared)
2	105K19235 запросить цену →	Circuit Breaker Assembly
3	104E93960 запросить цену →	Choke Coil
4	105E10405 запросить цену →	LVPS (120V) (DMO/NASG)
5	160K75903 запросить цену →	Exit Drive PWB
6	162K65141 запросить цену →	Wire Harness (DC7)
7	162K65054 запросить цену →	Wire Harness (AC1)
8	162K65092 запросить цену →	Wire Harness (DC2)
9		- Power Cord (see below for
10	962K04235 запросить цену →	Wire Harness (DC18)
1	162K65084 запросить цену →	Wire Harness (DC1)
2	162K65112 запросить цену →	Wire Harness (DC4)
3	162K65150 запросить цену →	Wire Harness (DC8)
4	162K65160 запросить цену →	Wire Harness (DC9)
5	162K65170 запросить цену →	Wire Harness (DC10)
6	160K28161 запросить цену →	Page Memory PWB (Option)
7		- Not Used
8	160K84180 запросить цену →	MCU/SW PWB (WCP 423) (REP
9	537K60066 запросить цену →	MCU DIMM (DMO-E) (see NOTE)
10	962K04210 запросить цену →	Wire Harness (DC16)
11		- Spacer (Option)
12	162K21521 запросить цену →	Wire Harness (Option)
13	962K05771 запросить цену →	Wire Harness (Option)
14		- Ferrite (Option)
15	121K24653 запросить цену →	Hard Disk Drive (Option)
16	160K76701 запросить цену →	HDC PWB (Option)
1	802K37285 запросить цену →	Top Cover Assembly (XE)
2		- Top Cover (P/O PL 2.10 Item 1)
3	802K33685 запросить цену →	Control Panel (DMO-E) (see
4		- Case Assembly (P/O PL 2.10 Item
5	160K75613 запросить цену →	UI PWB (Base) (DMO-E) (see
6		- UI ROM (see below for variants)
7	160K78220 запросить цену →	INV PWB
8	123K94000 запросить цену →	LCD Assembly
9	162K63731 запросить цену →	INV Wire Harness
10	160K75831 запросить цену →	Base 10 Key
11	162K63740 запросить цену →	One Touch Wire Harness
12		- Display (P/O PL 2.10 Item 3)
13	802E25061 запросить цену →	Panel
14	802E24240 запросить цену →	Cover
15		- Screw
16	830E92720 запросить цену →	Panel Hook
1		- Top Cover (REF: PL 2.10 Item 2)
2		- Case Assembly (REF: PL 2.10 Item
3	802K44530 запросить цену →	One Touch Panel (DMO/NASG)
1		- MF Box Frame (Not Spared)
2	160K84572 запросить цену →	MF Main PWB
3	537K62242 запросить цену →	MF SYS ROM (DMO)
4	160K29731 запросить цену →	G3M0 PWB
5	537K60421 запросить цену →	G3M0 ROM
6	160K76240 запросить цену →	MMB-A PWB
7	160K84731 запросить цену →	NCU-A PWB (DMO-W/NASG)
8		- Spacer (Not Spared)
9	162K64240 запросить цену →	Wire Harness (MF)
10	162K21450 запросить цену →	Wire Harness (DC)
11		- Screw
12	177K94030 запросить цену →	Data Cable (Option)
13	160K62760 запросить цену →	OM3 PWB (Option)
14		- Plate (Not Spared)
1	105E10530 запросить цену →	Battery
2		- Spring (Not Spared)
3	162K21480 запросить цену →	Wire Harness (AC)
4	105E98970 запросить цену →	LVPS (120V)
5		- Cover (Not Spared)
6	130K83240 запросить цену →	Speaker
7		- Hard Disk Drive (P/O PL 3.15 Item
8		- Bracket (Option) (P/O PL 3.15 Item
9		- Damper (Option) (P/O PL 3.15 Item
10		- Screw (Option) (P/O PL 3.15 Item
11	162K64250 запросить цену →	Wire Harness
12		- Spacer (Option) (P/O PL 3.15 Item
13		- Screw (Option) (P/O PL 3.15 Item
14	160K70270 запросить цену →	HD I/F PWB (Option)
15	160K76402 запросить цену →	Hard Disk Drive Assembly
16		- MF Box Frame (Not Spared)
1	007K86774 запросить цену →	Main Drive Motor Assembly (REP
2		- Drive Plate Assembly (P/O PL 4.10
3		- Gear (P/O PL 4.10 Item 1)
4		- Spring (P/O PL 4.10 Item 1)
5		- Arm Assembly (P/O PL 4.10 Item 1)
6		- Gear (P/O PL 4.10 Item 1)
7		- Plate (P/O PL 4.10 Item 1)
8		- Motor Bracket Assembly (P/O PL
9		- Gear (P/O PL 4.10 Item 1)
10		- Gear (P/O PL 4.10 Item 1)
11		- Gear (P/O PL 4.10 Item 1)
12		- Gear (P/O PL 4.10 Item 1)
13		- Gear (P/O PL 4.10 Item 1)
14		- Gear (P/O PL 4.10 Item 1)
15		- Screw (P/O PL 4.10 Item 1)
16		- Gear (P/O PL 4.10 Item 1)
17		- Gear (P/O PL 4.10 Item 1)
18		- Main Drive Motor (P/O PL 4.10 Item
19	007E67880 запросить цену →	Gear
20	007E67890 запросить цену →	Gear
21	059E96810 запросить цену →	Collar
22	007E67331 запросить цену →	Gear
1	090E91601 запросить цену →	CVT Glass (REP 5.2)
2	049E08410 запросить цену →	Plate Glass Support (Rear)
3	049E11650 запросить цену →	Plate Glass Support (Front)
4	022K63125 запросить цену →	DADF Assembly (DMO-E) (see
5	003K91881 запросить цену →	Knob
6	015E47381 запросить цену →	Set Plate
7	117E94781 запросить цену →	Cable (DADF-IIT)
8	090K92920 запросить цену →	DADF Document Cushion (REP
1		- DADF Feeder Assembly (REF: PL
2	050K44800 запросить цену →	DADF Document Tray (DMO-E)
3	019E52950 запросить цену →	Tray F Holder
4	802K32920 запросить цену →	DADF Front Cover
5	802K32930 запросить цену →	DADF Rear Cover
1	802E31921 запросить цену →	DADF Base Cover
2	036K91530 запросить цену →	Left Counterbalance (DADF) (REP
3	036K01440 запросить цену →	Right Counterbalance (DADF)
4	160K84221 запросить цену →	DADF Control PWB (DMO-E) (see
5		- Bracket (P/O PL 5.10 Item 4)
6		- Screw
7	121E90620 запросить цену →	Interlock Magnet
8	802E31930 запросить цену →	Stamp Cover
9	032E17910 запросить цену →	Read U Mylar
10		- Shaft (P/O PL 5.10 Item 4)
11		- Roller (P/O PL 5.10 Item 4)
12		- Holder (P/O PL 5.10 Item 4)
13	809E34960 запросить цену →	Exit Tension Spring
14	013E20520 запросить цену →	Rear Bush
15	013E20530 запросить цену →	Front Bush
16	809E35360 запросить цену →	Holder
17	059E97100 запросить цену →	Roller
18	802E31940 запросить цену →	Under Cover
19	802E31950 запросить цену →	Connector Cover
20	962K07980 запросить цену →	Wire Harness
21		- Not Used
22	011E12320 запросить цену →	Link
23	059K22580 запросить цену →	Read Roller Assembly
24	059K21660 запросить цену →	Exit Roller Assembly
25	019E50560 запросить цену →	Retaining Clip
1		- Top Cover Assembly (REF: PL
2	019E52940 запросить цену →	F-Feed Holder
3	038K86063 запросить цену →	Chute
4	032E17920 запросить цену →	Reverse Registration Mylar
5		- Holder (P/O PL 5.25 Item 13)
6	809E35430 запросить цену →	Pad Spring
7	019K05801 запросить цену →	DADF Retard Pad Assembly
8	019E52930 запросить цену →	Pad
9	130K62500 запросить цену →	DADF Feed In Sensor/DADF
10		- Not Used
11	160K83520 запросить цену →	DADF LED PWB
12	113E36150 запросить цену →	Wire Guide
13	019K97912 запросить цену →	Pad Assembly
14	962K08030 запросить цену →	Wire Harness
1	802K32900 запросить цену →	Top Cover
2	003K12190 запросить цену →	Handle Assembly
3	809E35480 запросить цену →	Spring
4	802K32910 запросить цену →	Feed U Cover
5		- Shaft
6	022E87990 запросить цену →	DADF Pickup Roll (REP 5.6)
7	121K27390 запросить цену →	Clutch F Spring Assembly
8	121K27380 запросить цену →	Clutch R Spring Assembly
9	020E35510 запросить цену →	Pulley
10	011E12310 запросить цену →	Feed Stop Lever
11		- Shaft (P/O PL 5.30 Item 24)
12	022E87980 запросить цену →	DADF Feed Roll (One Way) (REP
13	011E12290 запросить цену →	Front Shutter Lever
14	011E12300 запросить цену →	Rear Shutter Lever
15	120E21070 запросить цену →	EMP Actuator
16		- Bearing (P/O PL 5.10 Item 4)
17		- Plate (P/O PL 5.10 Item 4)
18	007E72970 запросить цену →	Gear
19	120E21080 запросить цену →	Feed Actuator
20	809E35440 запросить цену →	Plate Spring
21	059E97120 запросить цену →	Registration L Roller
22	059E97110 запросить цену →	Registration R Roller
23		- Shaft (P/O PL 5.10 Item 4)
24	059K21690 запросить цену →	Feed/Pickup Roller Assembly
25	015K53500 запросить цену →	Feed Plate
1	032K03651 запросить цену →	Guide Assembly
2	120K91900 запросить цену →	Registration Actuator
3	120K91910 запросить цену →	Exit Actuator
4	006K22030 запросить цену →	Registration Roller (REP 5.8)
5		- Bearing (P/O PL 5.10 Item 4)
6	020K09980 запросить цену →	Pulley (One Way)
7	120K91890 запросить цену →	Read Actuator
8	809E35400 запросить цену →	Spring
9	130K62500 запросить цену →	Registration Sensor/Read Sensor
10		- Not Used
11	130K62520 запросить цену →	Exit/Reverse Sensor
12	113E36140 запросить цену →	Holder
13	130K62510 запросить цену →	Size Sensor Assembly (REP 5.9)
14	120K91941 запросить цену →	Size Sensor Actuator
15	121K27090 запросить цену →	Exit/Reverse Solenoid
16	110K11280 запросить цену →	Top Cover Interlock Switch
17		- Not Used
18	962K08000 запросить цену →	Wire Harness (DADF Sensor)
19	962K07990 запросить цену →	Wire Harness (Solenoid)
1	006K22040 запросить цену →	Exit Roller
2	038E24851 запросить цену →	Flap Guide
3		- Not Used
4	059K21670 запросить цену →	Read 1 Roller
5	059K21680 запросить цену →	Read 2 Roller
6	013E20350 запросить цену →	Bearing
7	020K09990 запросить цену →	Pulley
8	020E35490 запросить цену →	Pulley
9		- Not Used
10	007E72950 запросить цену →	Drive Gear
11	007E72940 запросить цену →	Drive Gear
12	007E72930 запросить цену →	Drive Gear
13		- Bush (P/O PL 5.10 Item 4)
1	127K33650 запросить цену →	DADF Feed In/Registration Motor
2	127K33660 запросить цену →	DADF Read/Exit Motor
3	809E35420 запросить цену →	Spring
4		- Side Frame (P/O PL 5.10 Item 4)
5	023E20510 запросить цену →	Belt (S2M106060)
6	023E20230 запросить цену →	Belt
7	007K12770 запросить цену →	DADF Gear Assembly
8	809E35410 запросить цену →	Spring
9	030K74840 запросить цену →	Bracket
10	023E20210 запросить цену →	Belt
11	023E20490 запросить цену →	Belt (S2M079040)
12	020E35500 запросить цену →	Drive Pulley
13	023E20220 запросить цену →	Belt
14	007E72390 запросить цену →	Gear
15	020K10000 запросить цену →	Tension Pulley
16	015K53480 запросить цену →	Rear Plate Assembly
17		- Pulley (REF: PL 5.40 Item 7)
18		- Pulley (REF: PL 5.40 Item 8)
19		- Gear
1	050K44810 запросить цену →	Document Tray
2	038E24860 запросить цену →	Side Guide
3	130E84140 запросить цену →	Document TE Size Sensor/Last
4		- Not Used
5		- Bracket (P/O PL 5.50 Item 9)
6	802K34190 запросить цену →	Tray Under Cover
7	802K34180 запросить цену →	Tray Clear Cover
8	962K09080 запросить цену →	Wire Harness
9	050K44800 запросить цену →	Tray Assembly
10	892E58650 запросить цену →	Label
11	105E10850 запросить цену →	Eliminator
1	050K47970 запросить цену →	Tray Assembly
2	050K47980 запросить цену →	Document Tray
3	038E24860 запросить цену →	Side Guide
4	130E84140 запросить цену →	Document Size Sensor
5		- Not Used
6	892E58650 запросить цену →	Label
7	120K91920 запросить цену →	Document Tray Flag Actuator
8		- Bracket (P/O PL 5.55 Item 1)
9	802K45480 запросить цену →	Tray Under Cover
10	962K09070 запросить цену →	Wire Harness
11	105E10850 запросить цену →	Eliminator
1	802K26013 запросить цену →	Document Cover Assembly
2		- Document Cover (P/O PL 5.60 Item
3	036K91511 запросить цену →	Counterbalance
4		- Screw (P/O PL 5.60 Item 1)
5	004E12330 запросить цену →	Document Cushion (REP 6.7)
1	090K92954 запросить цену →	Document Glass Assembly
2		- Document Glass (P/O PL 6.10 Item
3		- Side Guide (P/O PL 6.10 Item 1)
4		- Lead Guide (P/O PL 6.10 Item 1)
5	015E74730 запросить цену →	Right Side Plate
6		- Screw
7	802E26340 запросить цену →	Cover
8	130K62162 запросить цену →	DADF/Document Cover Angle
9		- PWB Cover (Not Spared)
10	160K87583 запросить цену →	IIT/IPS PWB (REP 3.1)
11	110K11110 запросить цену →	DADF/Document Cover Open
12	130K62150 запросить цену →	IIT Registration Sensor
13	019E50510 запросить цену →	Pad
14	830E80890 запросить цену →	Support
15	160K74831 запросить цену →	Carriage Motor Drive PWB
16	162K20483 запросить цену →	IIT Wire Harness
17		- Ferrite
18	003E55820 запросить цену →	Stopper
19	117E94760 запросить цену →	Cable (IIT-IOT)
20		- Spacer (Not Spared)
21		- Screw
22	802E23210 запросить цену →	Cover
23	809E03690 запросить цену →	Spring
1	117K29920 запросить цену →	FPC CCD Assembly
2	802K29130 запросить цену →	CCD Cover
3	130K62140 запросить цену →	IIT Size Detect Sensor (DMO-E)
4	062K10680 запросить цену →	Lens Assembly and CCD PWB
5	809E27890 запросить цену →	Spring
6		- Screw
7	160K77220 запросить цену →	CCD PWB
8	130K62930 запросить цену →	IIT Size Detect Sensor (DMO/XE/
1		- Capstan Shaft (Not Spared)
2		- Pulley (Not Spared)
3	012K94190 запросить цену →	Front Carriage Cable (REP 6.4)
4	012K94200 запросить цену →	Rear Carriage Cable (REP 6.4)
5	809E34730 запросить цену →	Spring
6		- Timing Pulley (Not Spared) (REP
7	004E06461 запросить цену →	Damper
8		- Pulley (Idler) (Not Spared)
9		- Bearing (Ball) (Not Spared)
10	023E08690 запросить цену →	Belt
11	127K32971 запросить цену →	Carriage Motor Assembly
12		- Bracket (P/O PL 6.20 Item 11)
13		- Damper (P/O PL 6.20 Item 11)
14	127K35510 запросить цену →	Carriage Motor
15	809E34750 запросить цену →	Spring
16	017E94750 запросить цену →	Foot
1	041K94191 запросить цену →	Full Rate Carriage Assembly (ADJ
2	122K93290 запросить цену →	Exposure Lamp (REP 6.5)
3	105E10430 запросить цену →	Lamp Ballast PWB
4		- Insulator (P/O PL 6.25 Item 1)
5	117E20920 запросить цену →	Lamp Wire Harness (REP 6.6)
6		- Guide (P/O PL 6.25 Item 1)
7		- Guide (P/O PL 6.25 Item 1)
8	062E93781 запросить цену →	Mirror (No. 1)
9		- Spring (P/O PL 6.25 Item 1)
10		- Full Rate Carriage (P/O PL 6.25
11	041K94170 запросить цену →	Half Rate Carriage Assembly (ADJ
12	062E98160 запросить цену →	Mirror (No. 2)
13	062E98170 запросить цену →	Mirror (No. 3)
14	809E34640 запросить цену →	Spring
15	809E07260 запросить цену →	Spring
16		- Half Rate Carriage (P/O PL 6.25
17		- Holder (Not Spared)
18	020E99590 запросить цену →	Pulley
19	003E55810 запросить цену →	Stopper
20		- Screw
21	063E92581 запросить цену →	Tape (Half Rate)
22	063E92571 запросить цену →	Tape (Full Rate)
23		- Front Rail (Not Spared)
24		- Rear Rail (Not Spared)
1	062K11081 запросить цену →	ROS (REP 6.8)
2	162K65102 запросить цену →	ROS Harness
3	802E27131 запросить цену →	ROS Cover
1	130E82740 запросить цену →	Tray 1 Near End Sensor/Tray 1 No
2	802K29710 запросить цену →	Tray 1 Size Switch Assembly
3		- Bracket (P/O PL 7.10 Item 2)
4		- Actuator (P/O PL 7.10 Item 2)
5		- Tray 1 Size Switch (P/O PL 7.10
6	015K51432 запросить цену →	Sensor Assembly
7		- Bracket (P/O PL 7.10 Item 6)
8		- Not Used
9	120E20812 запросить цену →	Actuator
10		- Support (P/O PL 7.10 Item 6)
11	003E55970 запросить цену →	Stopper (Front)
12	003E56061 запросить цену →	Stopper (Rear)
13	014E43711 запросить цену →	Slider
14	032K94925 запросить цену →	Tray 1 Guide
15	050K47544 запросить цену →	Tray 1 Assembly (REF: PL 7.15)
16	892E41850 запросить цену →	Size Label (A5/A4/A3/Letter)
17	962K04170 запросить цену →	Wire Harness (DC12)
18		- Bracket (Not Spared)
19	830E94111 запросить цену →	Bracket
20	962K04181 запросить цену →	Wire Harness (DC13)
1		- Tray (REF: PL 7.10 Item 15)
2	802K29704 запросить цену →	Retard Roller Assembly
3		- Housing (P/O PL 7.15 Item 1)
4		- Holder (P/O PL 7.15 Item 1)
5		- Shaft (P/O PL 7.15 Item 1)
6	005K06110 запросить цену →	Friction Clutch
7	059K21960 запросить цену →	Retard Roller (REP 7.2)
8		- Spring (P/O PL 7.15 Item 1)
9		- Shaft (P/O PL 7.10 Item 15)
10	809E33030 запросить цену →	Ground Spring
11	015K53422 запросить цену →	Plate
12	059K21970 запросить цену →	Feed Roller
13		- Retard Lever (P/O PL 7.10 Item 15)
14	809E33450 запросить цену →	Spring
15		- Bottom Plate Assembly (Upper) (P/
16	120E20821 запросить цену →	Actuator
17	809E14793 запросить цену →	Spring
18	809E18760 запросить цену →	Spring (Centre)
19		- Bottom Plate (Lower) (P/O PL 7.10
20		- Cover (P/O PL 7.10 Item 15)
21		- Latch (Rear) (P/O PL 7.10 Item 15)
22	809E33481 запросить цену →	Ground Plate
23		- Spring (P/O PL 7.10 Item 15)
24	038K85904 запросить цену →	Side Guide (Front)
25	038K86153 запросить цену →	Side Guide (Rear)
1		- Tray (P/O PL 7.10 Item 15)
2	011E12262 запросить цену →	Lever Lock
3		- Cover (P/O PL 7.10 Item 15)
4		- Latch (Front) (P/O PL 7.10 Item 15)
5		- Latch (P/O PL 7.10 Item 15)
6	809E18771 запросить цену →	Spring
7	038K85921 запросить цену →	End Guide
8		- Plate (P/O PL 7.10 Item 15)
9		- Screw (P/O PL 7.10 Item 15)
10		- Sector (P/O PL 7.10 Item 15)
11		- Gear (P/O PL 7.10 Item 15)
12	029E14970 запросить цену →	Lock Pin
13	008E93991 запросить цену →	Size Cam (REP 8.1)
14	892E43611 запросить цену →	Label (Tray 1)
15		- Bearing (P/O PL 7.10 Item 15)
1	802E26104 запросить цену →	Top Cover (REP 8.4)
2	802E28101 запросить цену →	Stopper
3	802E27341 запросить цену →	Top Rail Cover
4	802E27365 запросить цену →	IIT Front Cover
5	802E27163 запросить цену →	Fuser Top Cover
6	802E27202 запросить цену →	Blind Cover
7	802K31271 запросить цену →	Control Panel
8	802E29511 запросить цену →	Handle Cover
9	830E79574 запросить цену →	Bracket
1	802K29675 запросить цену →	Front Right Cover Assembly
2	802E26384 запросить цену →	Front Left Cover
3	802E26393 запросить цену →	Left Cover
4	802E27321 запросить цену →	ESS Cover
5	802E27385 запросить цену →	IIT Left Cover
6	802E27450 запросить цену →	Connector Cover
7	026E67850 запросить цену →	Screw
8	802E27512 запросить цену →	Front Right Cover
9	892E50600 запросить цену →	Plate Badge WCP
10	892E56011 запросить цену →	Badge X
11	830E80971 запросить цену →	Bracket ESS
1	802E27155 запросить цену →	Rear Cover
2	802E28143 запросить цену →	Right Inner Cover
3	802E27406 запросить цену →	IIT Right Cover
4	802E28123 запросить цену →	Inner Cover
5	026P63574 запросить цену →	Screw
6	802E28180 запросить цену →	Right Cover Cap B
7	802E28162 запросить цену →	Right Cover Cap A (Old Type)
8	802E27421 запросить цену →	Finisher Blind Cover
9	802E27443 запросить цену →	Top Plate
10	802E26403 запросить цену →	IIT Rear Cover
1	110K10960 запросить цену →	Tray 2, 3 and 4 Size Switch PWB
2	162K63991 запросить цену →	Wire Harness
3	130E82740 запросить цену →	Tray 2, 3 and 4 Near End Sensor
4	015K50090 запросить цену →	Near End Bracket Assembly
5		- Bracket (P/O PL 7.35 Item 4)
6		- Bracket (Not Spared)
7	074E91711 запросить цену →	Actuator Support
8	120E18901 запросить цену →	Sensor Actuator
9	068K20781 запросить цену →	TM Sensor Assembly
1	068K20793 запросить цену →	Pinch Bracket Assembly
2		- Bracket (P/O PL 7.40 Item 1)
3	059K19520 запросить цену →	Pinch Roller
4		- Spring (P/O PL 7.40 Item 1)
5	013E20620 запросить цену →	Bearing
6	013E88351 запросить цену →	Bearing
7	059K20460 запросить цену →	Pinch Roller
8		- Spring (Not Spared)
9	130E82790 запросить цену →	T/A Roller 3 Sensor
10		- Wire Harness (P/O PL 7.40 Item 1)
11	802E26335 запросить цену →	Right Cover
12	054E19302 запросить цену →	R/H Feed Chute
13	830E68470 запросить цену →	Support
14	003K11872 запросить цену →	Handle Assembly
15	830E45710 запросить цену →	Support Cover
16	809E32940 запросить цену →	Plate Spring
17	802K27278 запросить цену →	R/H Cover Assembly
1	050K47573 запросить цену →	Tray 2, 3 and 4 Assembly (REF: PL
2		- Tray 4 Label (Not Spared)
3	032K94852 запросить цену →	Guide Cassette Assembly
4		- Guide Cassette (P/O PL 7.45 Item
5		- Arm (P/O PL 7.45 Item 3)
6		- Spring (P/O PL 7.45 Item 3)
7		- Spring (P/O PL 7.45 Item 3)
8	003E55943 запросить цену →	Front Stopper
9	003E53931 запросить цену →	Rear Stopper
10	014E42671 запросить цену →	Right Stopper
11	014E39031 запросить цену →	Left Stopper
1		- Tray (P/O PL 7.45 Item 1)
2	050K47660 запросить цену →	Feeder Assembly
3	054E18864 запросить цену →	Chute
4	059K21970 запросить цену →	Feed Roll (REP 7.1)
5		- Shaft Assembly (P/O PL 7.50 Item
6		- Bearing (P/O PL 7.50 Item 2)
7		- Roller (P/O PL 7.50 Item 2)
8		- Ground Plate (P/O PL 7.50 Item 2)
9		- Screw
10		- Spring (P/O PL 7.45 Item 1)
11	031E94074 запросить цену →	Holder
12	019K97497 запросить цену →	Retard Roller Assembly
13		- Retard Housing
14	059K21960 запросить цену →	Retard Roller (REP 7.2)
15		- Shaft (P/O PL 7.50 Item 12)
16	005K06110 запросить цену →	Friction Clutch
17		- Retard Holder (P/O PL 7.50 Item
18		- Spring (P/O PL 7.50 Item 12)
19		- Bearing (P/O PL 7.50 Item 2)
1		- Tray (P/O PL 7.45 Item 1)
2		- Label (Instruction) (P/O PL 7.45
3		- Label (End Guide) (P/O PL 7.45
4	038E24751 запросить цену →	End Guide
5	038E24280 запросить цену →	Plate End Guide
6	038E24300 запросить цену →	Guide
7	809E14810 запросить цену →	Spring
8	007E71051 запросить цену →	Gear
9	007E55290 запросить цену →	Idler Gear
10	008E93921 запросить цену →	Size Cam
11		- End Guide Lock (P/O PL 7.45 Item
12		- Screw (P/O PL 7.45 Item 1)
13	029E14970 запросить цену →	Lock Pin
14		- Bottom Cover (P/O PL 7.45 Item 1)
15		- Screw (P/O PL 7.45 Item 1)
16		- Actuator (P/O PL 7.45 Item 1)
17		- Cover (P/O PL 7.45 Item 1)
18	809E32950 запросить цену →	Ground Spring
19		- Latch (P/O PL 7.45 Item 1)
20	003K12122 запросить цену →	Rear Latch
21	809E32960 запросить цену →	Spring
22	003K12111 запросить цену →	Front Latch
23		- Screw (P/O PL 7.45 Item 1)
1		- Tray (P/O PL 7.45 Item 1)
2	038E24145 запросить цену →	Side Guide (Rear)
3	038E24135 запросить цену →	Side Guide (Front)
4		- Bottom Plate (Lower) (P/O PL 7.45
5	007E66834 запросить цену →	Rack
6	007E70743 запросить цену →	Rack
7	007E75340 запросить цену →	Pinion
8		- Guide (P/O PL 7.45 Item 1)
9	809E34771 запросить цену →	Spring
10		- Spring Plate (P/O PL 7.45 Item 1)
11		- Cap (P/O PL 7.45 Item 1)
12	011E10953 запросить цену →	Lever
13		- Label (Max) (P/O PL 7.45 Item 1)
14		- Label (OHP Max) (P/O PL 7.45
15	809E19062 запросить цену →	Spring
16	809E18760 запросить цену →	Spring
17		- Label (Size) (P/O PL 7.45 Item 1)
18	809E36360 запросить цену →	Spring
19		- Latch (P/O PL 7.45 Item 1)
20		- Screw (P/O PL 7.45 Item 1)
21		- Bottom Plate Assembly (Upper) (P/
1	802E26281 запросить цену →	Left Cover
2	802E26304 запросить цену →	Bottom Cover
3	802E26293 запросить цену →	Right Cover
4	802E26313 запросить цену →	Rear Cover
5	110E10620 запросить цену →	Cabinet Interlock Switch
6	809E21630 запросить цену →	Spring
7	802E26323 запросить цену →	Front Blind Cover (2 Tray Type)
8	017K92840 запросить цену →	Castor (Lockable)
9	017K92850 запросить цену →	Caster
10	017E94781 запросить цену →	TM Foot
11	849E03710 запросить цену →	Docking Bracket
1	059K24650 запросить цену →	Bypass Tray Assembly (REP 7.3)
2	802E28271 запросить цену →	Rear Cover
3	004E08050 запросить цену →	Oil Damper
1	802E28252 запросить цену →	Front Cover
2	019E49791 запросить цену →	Holder
3	050E17343 запросить цену →	Tray
4	050E17361 запросить цену →	Tray End
5	809E07490 запросить цену →	Spring
6	029E31930 запросить цену →	Pin (P/O PL 7.70 Item 1)
7		- Base Tray (REF: PL 7.80)
8	892E56051 запросить цену →	Bypass Tray Size Label
1	802E28291 запросить цену →	Top Cover
2		- Cover (P/O PL 7.70 Item 1)
3	120E21101 запросить цену →	Actuator
4	130E81970 запросить цену →	No Paper Sensor
5		- Wire Harness (P/O PL 7.70 Item 1)
6	892E56060 запросить цену →	Label
7	032E16983 запросить цену →	Front Guide
8	032E17003 запросить цену →	Rear Guide
9	050E17323 запросить цену →	Base Tray
10	015K51992 запросить цену →	Bottom Plate
11	022E86840 запросить цену →	Roller
12		- Front Rack (P/O PL 7.70 Item 1)
13		- Rear Rack (P/O PL 7.70 Item 1)
14		- Gear (P/O PL 7.70 Item 1)
15	130K62041 запросить цену →	Size Sensor
16		- Plate (P/O PL 7.70 Item 1)
17		- Link (P/O PL 7.70 Item 1)
18		- Spring (P/O PL 7.70 Item 1)
19	809E33420 запросить цену →	Spring
20		- Lower Base Tray (REF: PL 7.85)
1	121K26211 запросить цену →	Feed Solenoid
2		- Bracket (P/O PL 7.70 Item 1)
3	007E71421 запросить цену →	Gear
4	007E71411 запросить цену →	Gear
5		- Ground Plate (P/O PL 7.70 Item 1)
6	809E15351 запросить цену →	Spring
7	022K62662 запросить цену →	Feed Roller Assembly
8		- Shaft (P/O PL 7.85 Item 7)
9	059K20570 запросить цену →	ENV Feed Roller
10		- Roller (P/O PL 7.85 Item 7)
11	059K20561 запросить цену →	Feed Roller (REP 7.4)
12		- Bearing (P/O PL 7.85 Item 7)
13		- Bearing (P/O PL 7.70 Item 1)
14	008E93980 запросить цену →	Cam
15	019K97805 запросить цену →	Retard Assembly
16		- Housing (P/O PL 7.85 Item 15)
17		- Holder (P/O PL 7.85 Item 15)
18	059K11921 запросить цену →	Retard Roller (REP 7.5)
19	005K06110 запросить цену →	Friction Clutch
20		- Shaft (P/O PL 7.85 Item 15)
21	809E11091 запросить цену →	Spring
22	007E71390 запросить цену →	Gear
23		- Frame (P/O PL 7.70 Item 1)
24	007E71400 запросить цену →	Gear
25	006E74600 запросить цену →	Shaft Gear
1		- Bracket (Not Spared)
2		- Bearing (Not Spared)
3	121K23840 запросить цену →	Feed Clutch
4	011K96900 запросить цену →	Coupling
5	007E71460 запросить цену →	Gear
6	054K19786 запросить цену →	T/A Roller Chute Assembly (REF:
7		- Ground Plate (Not Spared)
8	054K18701 запросить цену →	Lower Chute
9	113K82474 запросить цену →	Connector Assembly
10	110E98300 запросить цену →	R/H Interlock Switch
11		- Spacer (Not Spared)
12	011E10992 запросить цену →	Handle (Fuser)
13		- Not Used
14	162K65211 запросить цену →	Wire Harness (Interlock)
15	962K04271 запросить цену →	Wire Harness (220V)
16	962K04221 запросить цену →	Wire Harness (DC17)
17	162K65203 запросить цену →	Front Door Interlock Switch
18		- Bracket (Not Spared)
19	162K65191 запросить цену →	Main Switch
1	802E26673 запросить цену →	R/H Lower Cover
2	003E54131 запросить цену →	Handle
3		- Label (Not Spared)
4		- Label (Not Spared)
5		- Blind Cover (Not Spared)
6	001K76831 запросить цену →	Front Lower Rail
7	001K76841 запросить цену →	Rear Lower Rail
8		- Exit Assembly (REF: PL 10.10)
9	022K65170 запросить цену →	OCT Assembly (REF: PL 10.15)
10	054K22022 запросить цену →	R/H Chute Assembly (REF: PL
11	127K32513 запросить цену →	Exit Motor Assembly
12		- Exit Motor (P/O PL 8.15 Item 11)
13		- Bracket (P/O PL 8.15 Item 11)
14	005E16041 запросить цену →	Collar
15		- Case (P/O PL 8.15 Item 11)
16		- Gear (P/O PL 8.15 Item 11)
17		- Damper (P/O PL 8.15 Item 11)
18		- Cover (P/O PL 8.15 Item 11)
19		- Screw (P/O PL 8.15 Item 11)
20	001K76851 запросить цену →	Rear Upper Rail Assembly
21		- Rear Upper Rail (P/O PL 8.15 Item
22	032E17171 запросить цену →	Guide
23		- Spring (P/O PL 8.15 Item 20)
24		- Screw (P/O PL 8.15 Item 20)
25		- Plate (Not Spared)
26	050E17462 запросить цену →	Side Tray (Base)
27	050E17472 запросить цену →	Side Tray (Extension)
28	019E50061 запросить цену →	Holder
29	036K91520 запросить цену →	Paper Weight
1		- T/A Roller Chute (Not Spared)
2	120E20651 запросить цену →	Actuator
3	022K62541 запросить цену →	T/A Roller
4	022K62551 запросить цену →	T/A Roller
5		- Pulley (P/O PL 8.10 Item 6)
6		- Nylon Washer (P/O PL 8.10 Item 6)
7		- Belt (P/O PL 8.10 Item 6)
8	130E81970 запросить цену →	T/A Roller 2 Sensor
9	121K26220 запросить цену →	T/A Roller Clutch
10		- Bearing (P/O PL 8.10 Item 6)
11	809E15241 запросить цену →	Spring
12	962K04200 запросить цену →	Wire Harness (DC15)
1		- R/H Chute Assembly (P/O PL 8.15
2	114K81740 запросить цену →	Connector
3		- Shaft (P/O PL 8.15 Item 10)
4	003E54090 запросить цену →	Latch (Front)
5	003E54100 запросить цену →	Latch (Rear)
6	809E29990 запросить цену →	Spring (Front)
7	809E30001 запросить цену →	Spring (Rear)
8		- Ground Spring (P/O PL 8.15 Item
9	103E26381 запросить цену →	Film Strip
10	054K19805 запросить цену →	T/A Pinch Chute Assembly
11		- T/A Pinch Chute (P/O PL 8.25 Item
12	022E87802 запросить цену →	Pinch Roller
13		- Spring (Out) (P/O PL 8.25 Item 10)
14	022E87822 запросить цену →	Pinch Roller
15	809E11080 запросить цену →	Spring
16		- Spacer (P/O PL 8.15 Item 10)
17		- Bracket (P/O PL 8.15 Item 10)
18	162K65132 запросить цену →	Wire Harness (DC6)
19		- Spring (P/O PL 8.25 Item 10)
1	032K94833 запросить цену →	Registration Front Guide
2	032K94842 запросить цену →	Registration Rear guide
3	022E87783 запросить цену →	Registration Roller
4	015K51562 запросить цену →	Plate Inlet
5	007E55450 запросить цену →	Gear
6	013E87020 запросить цену →	Bearing
7	013E87030 запросить цену →	Bearing
8	054E18771 запросить цену →	Trans Chute
9		- Ground Plate (Not Spared)
10		- Ground Plate (Not Spared)
11	121E84300 запросить цену →	Registration Clutch
12	022K62442 запросить цену →	BTR Roller Assembly
13		- BTR Roller (P/O PL 8.30 Item 12)
14		- Gear (P/O PL 8.30 Item 12)
15		- Pin (P/O PL 8.30 Item 12)
16		- Tracking Roller (P/O PL 8.30 Item
17	054K22310 запросить цену →	Registration Chute Assembly (REF:
18	962K04160 запросить цену →	Wire Harness (DC11)
1	054E18762 запросить цену →	Registration Chute
2	022K62533 запросить цену →	Registration Roller
3	013E20590 запросить цену →	Bearing
4	007E55440 запросить цену →	Gear
5	809E36010 запросить цену →	Spring
6		- Ground Plate (P/O PL 8.30 Item 17)
7		- Ground Plate (P/O PL 8.30 Item 17)
8		- Out Plate (P/O PL 8.30 Item 17)
9		- Ground Plate (P/O PL 8.30 Item 17)
10		- BTR Plate (P/O PL 8.30 Item 17)
11		- Ground Plate (P/O PL 8.30 Item 17)
12		- In Lower Plate (P/O PL 8.30 Item
13		- Film Strip (P/O PL 8.30 Item 17)
14		- Diode (P/O PL 8.30 Item 17)
15	130E82740 запросить цену →	Registration Sensor
16	120E20641 запросить цену →	Actuator
17	809E15241 запросить цену →	Spring
18	809E22970 запросить цену →	Spring
19	105E10521 запросить цену →	Static Eliminator
20	105K19785 запросить цену →	Static Eliminator
21	117K31981 запросить цену →	Harness (TR)
22	117K31991 запросить цену →	Harness (DTS)
23	032E16541 запросить цену →	Link Guide
24
