Xerox WC M123 128 WC133 WC Pro123 128 133 CC C123 128 CC133 — каталог запчастей со схемами

Содержание

1. Symbology A Tag number within a circle having a shaded bar and pointing to an item number shows that
2. PL 2.1 Tray, Feeder 1/2 Assembly
3. PL 4.1 CRU, Toner Cartridge

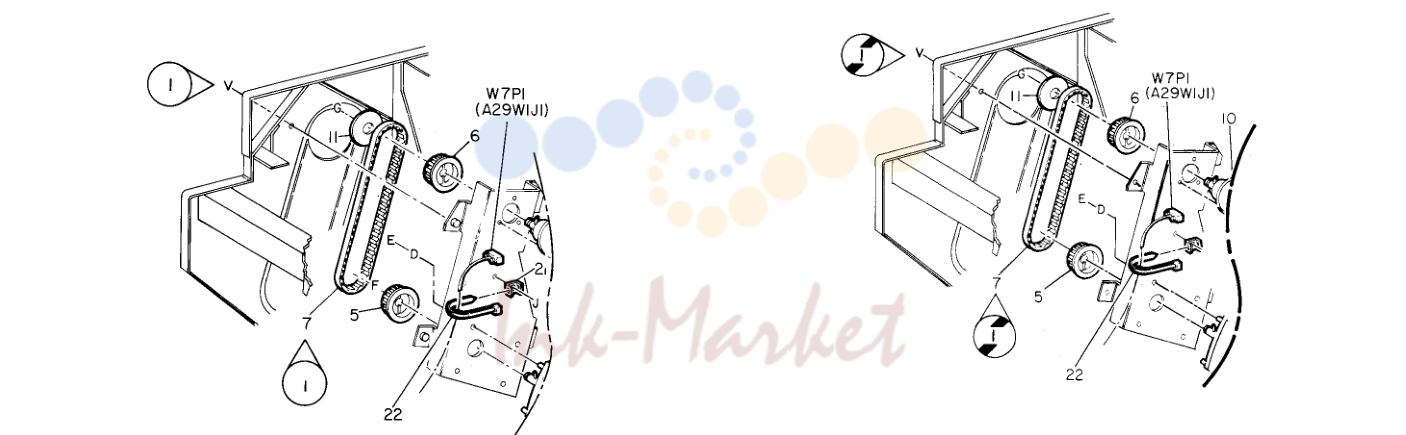

1. Symbology A Tag number within a circle having a shaded bar and pointing to an item number shows that

№	Артикул	Описание
1		- Collar (23/28CPM Model)(P/O PL
2		- Gear (23/28CPM Model)(21/21T)
3		- Gear (18T) (P/O PL 1.1 Item 10)
4		- Gear (28T) (P/O PL 1.1 Item 10)
5		- Belt (P/O PL 1.1 Item 10)
6	007K88583 запросить цену →	Main Drive Unit
7		- Main Drive Assembly (REP 1.1.1)
8		- Pulley (P/O PL 1.1 Item 6, PL 1.1
9	005E17860 запросить цену →	Flange
10	604K20500 запросить цену →	Drive Gear Kit
11	127K45361 запросить цену →	Takeaway Motor Assembly
12		- Takeaway Motor (P/O PL 1.1 Item
13		- Gear (19T)(P/O PL 1.1 Item 11)
14	013E26090 запросить цену →	Bearing(33CPM Model)
15	807E08690 запросить цену →	Gear (29T/19T)(33CPM Model)

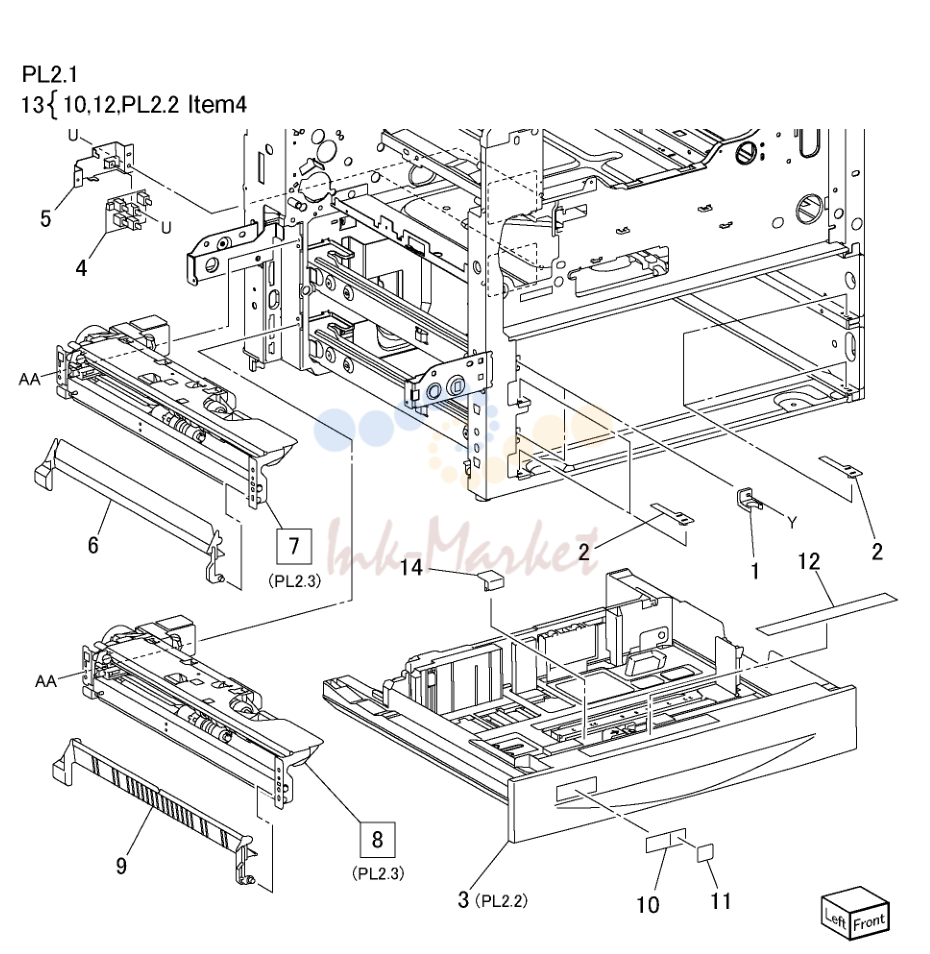

2. PL 2.1 Tray, Feeder 1/2 Assembly

№	Артикул	Альт. артикул	Описание
1	003E58700 запросить цену →		Stopper
2	014E44710 запросить цену →		Spacer
3	050K49840 запросить цену →		Tray Assembly (PL 2.2)
4	110K11680		Tray 1 Paper Size Switch
5			- Bracket (Not Spared)
6	054K24090 запросить цену →		Feed Out Chute
7	059K26953 запросить цену →		Feeder 1 Assembly (23/28CPM
8	059K26953 запросить цену →		Feeder 2 Assembly(23/28CPM
9	054K27050 запросить цену →		Feed Out Chute
10			- Label Tray No1 (P/O PL 2.1 Item
11			- Label Size (Not Spared)
12			- Label (Instruction) (P/O PL 2.1 Item
13	604K20550 запросить цену →		Tray Label Kit
14			- Slide Look (Not Spared)
1			- Stopper (P/O PL 2.1 Item 3)
2			- Tray Cover (P/O PL 2.1 Item 3)
3			- Seal (P/O PL 2.1 Item 3)
4			- Label (Max) (P/O PL 2.1 Item 13)
5			- Bottom Pad (P/O PL 2.1 Item 3)
6			- Front Side Guide (P/O PL 2.1 Item
7	604K20540 запросить цену →		Tray Gear Kit
8			- Tray Pad (P/O PL 2.1 Item 3)
9			- Rear Side Guide (P/O PL 2.1 Item
10			- Bottom Plate (P/O PL 2.1 Item 3)
11			- Tray (P/O PL 2.1 Item 3)
12			- Side Guide Actuator (P/O PL 2.1
13			- Guide Actuator (P/O PL 2.1 Item 3)
14			- Spring (P/O PL 2.1 Item 3)
15			- Pinion Gear (P/O PL 2.1 Item 3)
16			- End Guide (P/O PL 2.1 Item 3)
17			- Spring (P/O PL 2.1 Item 3)
18			- End Guide Actuator (P/O PL 2.1
19			- Link (P/O PL 2.1 Item 3)
20			- Coupling Gear (13T) (P/O PL 2.2
21			- Gear (13T/60T) (P/O PL 2.2 Item 7)
22			- Sector Gear (60T) (P/O PL 2.2 Item
23			- Bracket (P/O PL 2.1 Item 3)
24			- Lift Up Shaft (P/O PL 2.1 Item 3)
1			- Upper Frame (P/O PL 2.1 Item 7)
2			127 38170 Tray 1/2 Feed/Lift Up Motor
3			- Bracket (P/O PL 2.1 Item 7)
4			- Spacer (P/O PL 2.1 Item 7)
5			- Gear (31T) (P/O PL 2.1 Item 7)
6			- Spring (P/O PL 2.1 Item 7)
7			- Oneway Clutch (P/O PL 2.1 Item 7)
8			- Oneway Gear (P/O PL 2.1 Item 7)
9			- Gear (13T) (P/O PL 2.1 Item 7)
10			- Bearing (P/O PL 2.1 Item 7)
11			- Shaft (P/O PL 2.1 Item 7)
12			- Front Chute (P/O PL 2.1 Item 7)
13	120E22481 запросить цену →		Actuator
14	930W00113 запросить цену →		Tray 1/2 Level Sensor
15	930W00113 запросить цену →		Tray 1/2 No Paper Sensor
16	962K19691 запросить цену →		Wire Harness (23/28CPM Model)
17			- Gear (28T/21T) (P/O PL 2.1 Item 7)
18			- Gear (29T) (P/O PL 2.1 Item 7)
19			- Spring (P/O PL 2.1 Item 7)
20			- Feed Roll (REP 2.3.1) (P/O PL 2.3
21	005K05890 запросить цену →		Oneway Clutch
22	005K06760 запросить цену →		Oneway Gear (22T)
23			- Shaft (P/O PL 2.1 Item 7)
24			- Chute (P/O PL 2.1 Item 7)
25			- Spring (P/O PL 2.1 Item 7)
26	005K07010 запросить цену →		Friction Clutch
27			- Support Assembly (P/O PL 2.1 Item
28			- Retard Roll (REP 2.3.1) (P/O PL
29			- Spacer (P/O PL 2.1 Item 7)
30			- Gear (33T) (P/O PL 2.1 Item 7)
31			- Support Assembly (P/O PL 2.1 Item
32			- Nudger Roll (REP 2.3.1) (P/O PL
33			- Gear (25T) (P/O PL 2.1 Item 7)
34			- Lower Frame (P/O PL 2.1 Item 7)
35			- Bearing (P/O PL 2.1 Item 7)
36			- Gear (34T) (P/O PL 2.1 Item 7)
37			- Lever (P/O PL 2.1 Item 7)
38			- Bearing (P/O PL 2.1 Item 7)
39			- Washer (P/O PL 2.1 Item 7)
40	604K20530 запросить цену →		Tray Feed Roller Kit
41			- Screw (P/O PL 2.1 Item 7)
42	930W00211 запросить цену →		Tray1/2 Pre Feed Sensor (33CPM
43			- Harness Holder(CTR)(23/28CPM
1	054E23910 запросить цену →		Chute
2	013E26760 запросить цену →		Bearing
3	054E23940 запросить цену →		Registration Chute
4	059E98590		Idler Roll
5	059K31021		Registration Roll
6	121K32660 запросить цену →		Registration Clutch
7	130K64270		Registration Sensor
8			- Earth Plate (Not Spared)
9			- Bracket (23/28CPM Model)(Not
10	054K23940 ✓ в наличии		Chute Assembly
11	013E26060 запросить цену →		Bearing (23/28CPM Model)
12	013E26090 запросить цену →		Bearing (23/28CPM Model)
13			- Shaft (23/28CPM Model)(Not
14	121K31640 запросить цену →		Takeaway Roll Clutch (23/28CPM
15	007E79320 запросить цену →		Gear (19T) (23/28CPM Model)
16	162K56100 запросить цену →		Wire Harness (33CPM Model)
17	930W00211 запросить цену →	Tray2	Feed Out Sensor (33CPM
1	015K61010 ✓ в наличии		Gear Assembly
2			- Bracket Assembly (P/O PL 2.5 Item
3			- L/H Lower Cover Interlock Switch
4			- Rivet (Not Spared)
5			- Lower Chute (Not Spared)
6	059K26840 запросить цену →		Takeaway Roll (REP 2.5.1)
7			- Handle (Not Spared)
8			- Bracket (Not Spared)
9			- Bearing (Not Spared)
10			- Bearing (Not Spared)
11	059E98370 запросить цену →		Pinch Roller
12	130K64261 запросить цену →	Tray2	Feed Out Sensor (23/28CPM
13			- Spring (Not Spared)
14			- Spring (Not Spared)
15	962K23460 запросить цену →		Wire Harness (23/28CPM Model)
16			- Earth Plate (Not Spared)
17	802E55701 запросить цену →		L/H Lower Cover
18			- Spring (Not Spared)
19	007E79270 запросить цену →		Gear (18T)
20	013E26990 запросить цену →		Bearing
21	413W11860 запросить цену →		Bearing
22			- Gear (21T) (P/O PL 2.5 Item 1)
23			- Gear (23T) (P/O PL 2.5 Item 1)
24			- Gear (22T) (P/O PL 2.5 Item 1)
25			- Gear (31T) (P/O PL 2.5 Item 1)
1	012K94341 ✓ в наличии		Link Assembly
2	802K56093 запросить цену →		BTR Roll Assembly
3			- Lever (Rear) (P/O PL 2.6 Item 2)
4			- Lever (Front) (P/O PL 2.6 Item 2)
5			- Bearing (P/O PL 2.6 Item 2)
6			- BTR Roll (REP 2.6.1) (P/O PL 2.6
7			- Housing (P/O PL 2.6 Item 2)
8			- Spring (P/O PL 2.6 Item 2)
9			- Spring (P/O PL 2.6 Item 2)
10	054K24051 запросить цену →		L/H Upper Chute Assembly (PL
11	802K58260 запросить цену →		L/H Upper Cover Assembly (PL
12			- Stud (Not Spared)
13			- Bracket (Not Spared)
14	802K49240 запросить цену →		Wire Assembly
15	110E94770 запросить цену →		L/H Cover Inter lock Switch
16			- Label 220V (Not Spared)
17			- Label 110V (Not Spared)
18			- Screw (Not Spared)
1			- Bearing (P/O PL 2.6 Item 10)
2			- Earth Plate (P/O PL 2.6 Item 10)
3			- Guide (P/O PL 2.6 Item 10)
4			- L/H Chute (P/O PL 2.6 Item 10)
5			- Eliminator (P/O PL 2.6 Item 10)
6			- Spring Contact DTS (P/O PL 2.6
7			- Spring Chute (P/O PL 2.6 Item 10)
8			- Pinch Roll (P/O PL 2.6 Item 10)
9			- Spring (P/O PL 2.6 Item 10)
10			- Spring (P/O PL 2.6 Item 10)
11			- Plate (P/O PL 2.6 Item 10)
12			- Guide (P/O PL 2.6 Item 10)
1	003E59832 запросить цену →		Handle
2			- XERO/Developer Cartridge Shutter
3			- Handle Guide (P/O PL 2.6 Item 11)
4	054E23950 запросить цену →		L/H Cover Chute
5	054K24060 запросить цену →		Chute Assembly
6			- Frame Assembly (P/O PL 2.6 Item
7	802K65582 запросить цену →		L/H Upper Cover
8			- Spring (P/O PL 2.6 Item 11)
9	849E13981 запросить цену →		Support
1	062K13580		ROS Unit (REP 3.1.1)
2	927W00111 запросить цену →		ROS Fan
3			- Bracket (Not Spared)
4			- Connector (Not Spared)

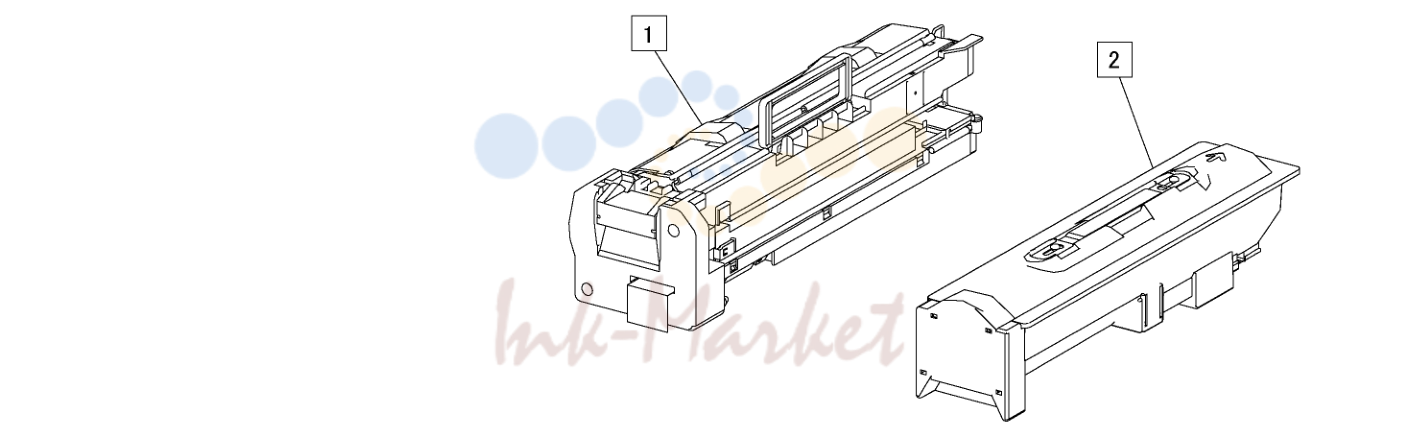

3. PL 4.1 CRU, Toner Cartridge

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Альт. артикул	Описание
1			- Stopper (Not Spared)
2			- Screw (Not Spared)
3			- Guide Assembly (Not Spared)
4	110K11810 запросить цену →		XERO Interlock Switch
5	130K87980 запросить цену →		HUM and TEMP Sensor
6			- Plate (Not Spared)
7	962K13060 запросить цену →		Wire Harness
8			- Stopper (P/O PL 4.2 Item 21)
9			- Shaft (P/O PL 4.2 Item 21)
10			- Toner Box (P/O PL 4.2 Item 21)
11			- Dispense Assembly (P/O PL 4.2
12			- Gear (13T) (P/O PL 4.2 Item 21)
13			- Support (P/O PL 4.2 Item 21)
14	127K38040		Dispense Motor (REP 4.2.1)
15	160K95830 запросить цену →		Toner Crum PWB
16			- Duct (Not Spared)
17	127K37880 запросить цену →		Fuser Fan
18			- Housing Assembly (Not Spared)
19			- Housing Assembly (Not Spared)
20	160K95830 запросить цену →		XERO Crum PWB
21	032K96940 запросить цену →		Toner Box Assembly
1			- Shaft (Not Spared)
2			- Insulator (Not Spared)
3	120E22121 запросить цену →		Actuator
4	130E82740 запросить цену →		Fuser Exit Sensor
5	809E42201 запросить цену →		Spring
6			- Bracket (Not Spared)
7	126K16480 запросить цену →		Fuser Unit (110/127V) (REP 5.1.1)
1			- Exit 1 (PL 6.2) (Not Spared)
2	059K31560 запросить цену →		Exit 2+OCT 2 (REP 6.1.1)
3			- L/H Upper Chute Assembly (PL
4			- Tray Guide Assembly (PL 6.4) (P/O
5			- Exit2 (PL 6.5, PL 6.6) (Not Spared)
1	036K91620 запросить цену →		Paper Weight Assembly
2	038E26723 запросить цену →	Exit1	Tray Guide
3	059K31590 запросить цену →	Exit1	Assembly
4			- Gear (P/O PL 6.2 Item 3)
5			- Gear (19T) (P/O PL 6.2 Item 3)
6			- Offset Gear (P/O PL 6.2 Item 3)
7			- Bearing (P/O PL 6.2 Item 3)
8	013E25550 запросить цену →		Bearing
9	013E25840 запросить цену →		Bearing
10			- Cap (P/O PL 6.2 Item 3)
11	050E19802 запросить цену →	Eixt1	Gate
12			- Lower Chute (P/O PL 6.2 Item 3)
13	054E23842 запросить цену →		OCT Chute
14	604K20390 запросить цену →		2 Roller Kit (1Set:2)
15	059K26760	Exit1	Roll
16	127K37951 запросить цену →		Offset Motor1
17			- Spring (P/O PL 6.2 Item 3)
18	604K20420 запросить цену →		2 Spring Kit (1Set:2)
19			- Earth Plate (P/O PL 6.2 Item 3)
20			- Earth Plate (P/O PL 6.2 Item 3)
21			- Bracket (P/O PL 6.2 Item 3)
22	930W00113 запросить цену →		OCT Home Sensor1
23	962K15241 запросить цену →		Wire Harness
24			- Screw (P/O PL 6.2 Item 3)
25	802E55150 запросить цену →	Exit1	Top Cover
26			- Bracket (Not Spared)
27	105E12210 запросить цену →		Eliminator
1			- L/H Upper Chute (P/O PL 6.1 Item
2	003E60160 запросить цену →		Latch
3	050E20010 запросить цену →		Exit 2 Gate
4			- Spring (P/O PL 6.1 Item 3)
5	054E24371 запросить цену →		Upper FU Chute
6			- Stopper (P/O PL 6.1 Item 3)
7			- Gear Cover (P/O PL 6.1 Item 3)
8			- Gear (52T) (P/O PL 6.1 Item 3)
9			- Bracket (P/O PL 6.1 Item 3)
10			- Earth Plate (P/O PL 6.1 Item 3)
11			- Face Up Exit Cover (P/O PL 6.1
12			- Earth Plate (P/O PL 6.1 Item 3)
13			- Bracket (P/O PL 6.1 Item 3)
14			- Link (P/O PL 6.1 Item 3)
15	809E37170 запросить цену →		Spring
16			- Bearing (P/O PL 6.1 Item 3)
17			- Bearing (P/O PL 6.1 Item 3)
18			- Gear (19T) (P/O PL 6.1 Item 3)
19			- Invert Roll Assembly (P/O PL 6.1
20			- Label (P/O PL 6.1 Item 3)
1			- Tray Guide (P/O PL 6.1 Item 4)
2	105E12940 запросить цену →		Eliminator
3			- Bearing (P/O PL 6.1 Item 4)
4	604K20680 запросить цену →		Exit Bear Roll Kit (1Set:2)
5	054E24331 запросить цену →		OCT2 Chute
6			- Earth Plate (P/O PL 6.1 Item 4)
7	059K26760	Exit2	Roll
8			- Bearing (P/O PL 6.1 Item 4)
9	807E00180 запросить цену →		Gear (19T)
10	604K20690 запросить цену →		Exit Roller Kit (1Set:2)
11	604K20700 запросить цену →		Exit Spring Kit (1Set:2)
12	003E60171 запросить цену →		Latch
13	809E50210 запросить цену →		Spring
14			- Front Plate (P/O PL 6.1 Item 4)
15			- Earth Plate (P/O PL 6.1 Item 4)
16			- Earth Plate (P/O PL 6.1 Item 4)
17	120E22451 запросить цену →		Actuator
18	110E11580 запросить цену →	Exit2	Interlock Switch
19			- Offset Gear (P/O PL 6.1 Item 4)
20			- Rear Plate (P/O PL 6.1 Item 4)
21			- Spring (P/O PL 6.1 Item 4)
22			- Link (P/O PL 6.1 Item 4)
23	121K32370 запросить цену →		Face Up Gate Solenoid
24			- Gear (20T) (P/O PL 6.1 Item 4)
25			- Shaft (P/O PL 6.1 Item 4)
26			- Gear (19T/44T) (P/O PL 6.1 Item 4)
27	604K20430 запросить цену →		2 Spring 1 Kit (1Set:2)
28			- Exit Gate Link (P/O PL 6.1 Item 4)
29	121K31810 запросить цену →	Exit2	Gate Solenoid
30	127K37951 запросить цену →		Offset Motor
31	604K20400 запросить цену →		2 Roller 1 Kit (1Set:2)
32	059E98780 запросить цену →		Actuator
33			- Lower Chute (P/O PL 6.1 Item 4)
34	809E37332 запросить цену →		Spring Actuator
35	930W00113 запросить цену →	Exit2	Sensor
36	962K18882 запросить цену →		Wire Harness
37	127K38261 запросить цену →		Exit 2 Motor
38			- Screw (P/O PL 6.1 Item 4)
39	930W00113 запросить цену →		OCT Home Sensor
40			- Exit Fan (P/O PL 6.1 Item 4)
41			- Cover (P/O PL 6.1 Item 4)
1			- L/H Upper Chute (P/O PL 6.1 Item
2	003E60160 запросить цену →		Latch
3	050E20010 запросить цену →		Exit 2 Gate
4			- Spring (P/O PL 6.1 Item 5)
5	054E24371 запросить цену →		Upper FU Chute
6			- Stopper (P/O PL 6.1 Item 5)
7			- Gear Cover (P/O PL 6.1 Item 5)
8			- Gear (52T) (P/O PL 6.1 Item 5)
9			- Bracket (P/O PL 6.1 Item 5)
10			- Earth Plate (P/O PL 6.1 Item 5)
11			- FUP Exit Cover (P/O PL 6.1 Item 5)
12			- Earth Plate (P/O PL 6.1 Item 5)
13			- Bracket (P/O PL 6.1 Item 5)
14			- Link (P/O PL 6.1 Item 5)
15	809E37170 запросить цену →		Spring
16			- Bearing (P/O PL 6.1 Item 5)
17			- Bearing (P/O PL 6.1 Item 5)
18			- Gear (19T) (P/O PL 6.1 Item 5)
19			- Invert Roll Assembly (P/O PL 6.1
20			- Label (P/O PL 6.1 Item 5)
1			- Tray Guide (P/O PL 6.1 Item 5)
2	105E12940 запросить цену →		Eliminator
3			- Bearing (P/O PL 6.1 Item 5)
4	604K20680 запросить цену →		Exit Bear Roll Kit (1Set:2)
5	054E24331 запросить цену →		OCT2 Chute
6			- Earth Plate (P/O PL 6.1 Item 5)
7	059K26760	Exit2	Roll
8			- Bearing (P/O PL 6.1 Item 5)
9	807E00180 запросить цену →		Gear (19T)
10	604K20690 запросить цену →		Exit Roller Kit (1Set:2)
11	604K20700 запросить цену →		Exit Spring Kit (1Set:2)
12	003E60171 запросить цену →		Latch
13	809E50210 запросить цену →		Spring
14			- Front Plate (P/O PL 6.1 Item 5)
15			- Earth Plate (P/O PL 6.1 Item 5)
16			- Earth Plate (P/O PL 6.1 Item 5)
17	120E22451 запросить цену →		Actuator
18	110E11580 запросить цену →	Exit2	Interlock Switch
19			- Offset Gear (P/O PL 6.1 Item 5)
20			- Rear Plate (P/O PL 6.1 Item 5)
21			- Spring (P/O PL 6.1 Item 5)
22			- Link (P/O PL 6.1 Item 5)
23	121K32370 запросить цену →		Face Up Gate Solenoid
24			- Gear (20T) (P/O PL 6.1 Item 5)
25			- Shaft (P/O PL 6.1 Item 5)
26			- Gear (19T/44T) (P/O PL 6.1 Item 5)
27	604K20430 запросить цену →		2 Spring 1 Kit (1Set:2)
28			- Exit Gate Link (P/O PL 6.1 Item 5)
29	121K31810 запросить цену →	Exit2	Gate Solenoid
30			- Exit Fan (P/O PL 6.1 Item 5)
31	604K20400 запросить цену →		2 Roller 1 Kit (1Set:2)
32	059E98780 запросить цену →		Actuator
33			- Lower Chute (P/O PL 6.1 Item 5)
34	809E37332 запросить цену →		Spring Actuator
35	930W00113 запросить цену →	Exit2	Sensor
36	962K18882 запросить цену →		Wire Harness
37	127K38261 запросить цену →		Exit 2 Motor
38			- Cover (P/O PL 6.1 Item 5)
1			- Label (P/O PL 7.1 Item 19)
2			- Label (MAX) (P/O PL 7.1 Item 19)
3			- Upper Frame (Not Spared)
4			- Bracket Assembly (Not Spared)
5	050K49741 запросить цену →		MPT Tray Assembly (PL 7.3)
6	962K13120 запросить цену →		Wire Harness
7			- Chute (Not Spared)
8			- Shaft (Not Spared)
9			- Spacer (Not Spared)
10			- Guide (Not Spared)
11	604K20410 запросить цену →		2 Roller 2 Kit (1Set:2)
12			- Spring (Not Spared)
13	120E22230 запросить цену →		Actuator
14			- Lower Frame Assembly (PL 7.2)
15			- Spring (Not Spared)
16	930W00113 запросить цену →		MPT No Paper Sensor
17	802E55200 запросить цену →		MPT Front Cover
18	802E55211 запросить цену →		MPT Rear Cover
19	604K20520 запросить цену →		MPT Label Kit
1	801K05760 запросить цену →		Lower Frame Assembly
2			- Lower Frame (P/O PL 7.2 Item 1)
3			- Stopper Lever (P/O PL 7.2 Item 1)
4			- Collar (P/O PL 7.2 Item 1)
5			- Retard Shaft (P/O PL 7.2 Item 1)
6			- Pick Up Gear (P/O PL 7.2 Item 1)
7	007E79710 запросить цену →		Gear (18T)
8	011E15150 запросить цену →		Gear Lever
9			- Bearing (8) (P/O PL 7.2 Item 1)
10	019E56550 запросить цену →		Pad
11			- Bottom Plate (P/O PL 7.2 Item 1)
12	019K98720 запросить цену →		MPT Retard Pad (REP 7.2.1)
13	032E21060 запросить цену →		Paper Guide
14	059K27140 запросить цену →		Drive Roll
15	121E92780 запросить цену →		MPT Feed Solenoid
16			- Shaft (P/O PL 7.2 Item 1)
17			- Pick Up Cam (Rear) (P/O PL 7.2
18			- Pick Up Cam (Front) (P/O PL 7.2
19			- Core (P/O PL 7.2 Item 1)
20	059K27150 запросить цену →		Feed Roll (REP 7.2.1)
21			- Bearing (P/O PL 7.2 Item 1)
22	807E02610 запросить цену →		Cam Gear
23			- Spring (P/O PL 7.2 Item 1)
24			- Spring (P/O PL 7.2 Item 1)
25			- Spring (P/O PL 7.2 Item 1)
26			- Spring (P/O PL 7.2 Item 1)
27			- Earth Plate (P/O PL 7.2 Item 1)
28			- Earth Plate (P/O PL 7.2 Item 1)
29			- Lower Chute (Not Spared)
30	038E31200 запросить цену →		Paper Guide
1			- Pinion Gear (P/O PL 7.1 Item 5)
2			- Front Rack (P/O PL 7.1 Item 5)
3			- Rear Pack (P/O PL 7.1 Item 5)
4			- Link (P/O PL 7.1 Item 5)
5			- Side Guide (P/O PL 7.1 Item 5)
6			- Side Guide (P/O PL 7.1 Item 5)
7			- Tray MPT (P/O PL 7.1 Item 5)
8			- Tray Exit (P/O PL 7.1 Item 5)
9			- MPT Paper Size Sensor (P/O PL
10			- Cover Tray (P/O PL 7.1 Item 5)
11			- Spring (P/O PL 7.1 Item 5)
12			- Wire Harness (P/O PL 7.1 Item 5)
1	059K31572 запросить цену →		Duplex Unit (23/28CPM Model)
2			- Gear (28T) (P/O PL 8.1 Item 1)
3			- Gear (33/37T) (P/O PL 8.1 Item 1)
4			- Gear (33T) (P/O PL 8.1 Item 1)
5			- Gear (42T) (P/O PL 8.1 Item 1)
6	011E14581 запросить цену →		Latch Lever (Rear)
7	011E14590 запросить цену →		Latch Lever (Front)
8			- Lower Chute (P/O PL 8.1 Item 1)
9	110E11580 запросить цену →		Duplex Open Switch
10	120E21261 запросить цену →		Actuator
11	127K39480 запросить цену →		Duplex Motor
12	160K94225 запросить цену →		Duplex PWB
13	802E55170 запросить цену →		Cover
14			- Spring (P/O PL 8.1 Item 1)
15			- Spring (P/O PL 8.1 Item 1)
16			- Bracket (P/O PL 8.1 Item 1)
17			- Latch Plate (P/O PL 8.1 Item 1)
18	930W00113 запросить цену →		Duplex Sensor
19			- Inner Chute Assembly (PL 8.2) (P/
20			- Wire Harness (P/O PL 8.1 Item 1)
21			- Wire Harness (P/O PL 8.1 Item 1)
22			- Wire Harness (P/O PL 8.1 Item 1)
23			- Label (P/O PL 8.1 Item 1)
24	127E83681 запросить цену →		Fan (33CPM Model)
25	054E26860 запросить цену →		Duct (33CPM Model)
1			- Stopper (P/O PL 8.1 Item 19)
2			- Lock (P/O PL 8.1 Item 19)
3			- Bearing (P/O PL 8.1 Item 19)
4			- Pin (P/O PL 8.1 Item 19)
5			- Outer Chute (P/O PL 8.1 Item 19)
6			- Inner Chute (P/O PL 8.1 Item 19)
7			- Duplex Roller (P/O PL 8.1 Item 19)
8			- Duplex Roller Assembly (P/O PL
9	604K20460 запросить цену →		4 Roller 1 Kit (1Set:4)
10	604K20470 запросить цену →		4 Spring 1 Kit (1Set 4)
1			- HVPS-Y1
2	110E11230 запросить цену →		Main Switch
3			- Bracket (Not Spared)
4	160K94211 ✓ в наличии		Exit PWB
5	160K94205 запросить цену →		MCU PWB (23/28CPM
6			- PWB Support (Not Spared)
7			- Bracket (Not Spared)
8	105E11370 запросить цену →		Power Unit-B1 (110/127V)
9	104E94080 запросить цену →		Choke Coil (220/240V)
10	101K45360 запросить цену →		Chassis Assembly AC XC (23/
11			- Screw (P/O PL 9.1 Item 10)
12			- Bracket (P/O PL 9.1 Item 10)
13	908W01201 запросить цену →		GFI Breaker
14	962K18690 запросить цену →		Wire Harness
15			- Wire Harness (P/O PL 9.1 Item 10)
16			- Outlet (P/O PL 9.1 Item 10)
17			- Screw (Not Spared)
18			- Holder (Not Spared)
19			- Bracket (Not Spared)
20	117E22550 запросить цену →		110V Power Cord (US/Canada/etc)
1			- Panel (Not Spared)
2			- ESS Chassis Assembly (Not
3			- Bracket (Not Spared)
4			- Bracket (Not Spared)
5			- Screw (Not Spared)
6			- Panel (Not Spared)
7			- Panel (Not Spared)
8	160K91660 ✓ в наличии		ESS PWB (With Item9) (23/28CPM
9	133K23830 запросить цену →		DDR DIMM (128MB)
10			- ESS Cover Assembly (Not Spared)
11	960K01120 запросить цену →		HDD (20GB)
12	160K94250 запросить цену →		FMO PWB (FAX)
13	101K46110 запросить цену →		Accessory IF PWB (Option)
14	101K46070 ✓ в наличии		Printer PWB
15	537K68270 запросить цену →		PS DIMM (Option)
16			- Wire Harness (Not Spared)
1			- FAX Box Assembly (Not Spared)
2			- Panel (Not Spared)
3			- Speaker (Not Spared)
4	160K95903 запросить цену →		FCB PWB (XC)
5			- Bracket (Not Spared)
6	117K35790 запросить цену →		USB Cable (Alternate)
7	117K35800 запросить цену →		Wire Harness
8			- Data Cable (Not Spared)
1	962K13510 запросить цену →		Wire Harness Switch
2	962K13080 запросить цену →		Wire Harness ROS
3	962K13090 запросить цену →		Wire Harness Drive
4	962K13100 запросить цену →		Wire Harness Feeder(23/28CPM
5	962K13111 запросить цену →		Wire Harness PH(23/28CPM
6	962K13140 запросить цену →		Wire Harness Size
7	962K13200 запросить цену →		Wire Harness Crum
8	962K13211 запросить цену →		Wire Harness Exit
9	962K13250 запросить цену →		Wire Harness LVPS Power(23/
10	962K13301 запросить цену →		Wire Harness Fuser AC
11	962K19220 запросить цену →		Wire Harness Interlock
12	962K23600 запросить цену →		Wire Harness MPT
13	962K13500 запросить цену →		Wire Harness Switch
14			- Shoulder Screw (Not Spared)
15			- Shoulder Screw (Not Spared)
1	802E55221 запросить цену →		Left Front Cover
2	802E55391 запросить цену →		Front Left Cover
3			- Top Rear Cover (Not Spared)
4	802E55430 запросить цену →		Exit Cover
5			- Left Cover (Not Spared)
6			- Magnet (Not Spared)
7	802E55341 запросить цену →		Front Cover
8			- Strip (Not Spared)
9			- Stopper (Not Spared)
10			- ADD Tray (Not Spared)
11			- Duct (Not Spared)
12	802E55191 запросить цену →		Top Cover
13			- Panel Cover (Not Spared)
14			- Spring (Not Spared)
15	802E55311 запросить цену →		Inner Cover
16			- Cap (Not Spared)
17			- Plate (Not Spared)
18			- Sheete Guide (Not Spared)
19	802K62050 запросить цену →		Logo Label
20	110E94770 запросить цену →		Front Cover Interlock Switch
21			- Bracket (Not Spared)
22			- Foot (Not Spared)
23			- E-Star Label (Not Spared)
24	892E99040 запросить цену →		XERO/Developer Cartridge Label
1	802E55230 запросить цену →		Right Upper Cover
2	802E55241 запросить цену →		Right Lower Cover
3			- ESS Right Cover (Not Spared)
4	802E75270 запросить цену →		Rear Middle Cover (23/28CPM
5	802E55411 запросить цену →		Rear Upper Cover
6	802E55281 запросить цену →		Rear Lower Cover (REP 10.2.1)
7			- Cover (Not Spared)
8			- Label (Not Spared)
9			- Foot (Not Spared)
10			- Foot (Not Spared)
11			- Data Plate (Not Spared)
12			- Label(220V) (Not Spared)
1	802K55690 запросить цену →		Platen Cover Assembly
2	802K59200 запросить цену →		Platen Cover (With Item5)
3			- Hinge Cover (Not Spared)
4			- Hinge (P/O PL 11.1 Item 1)
5			- Magnet (P/O PL 11.1 Item 1)
6	004E13450 запросить цену →		Platen Cushion (REP 11.1.1)
7	802E54560 запросить цену →		Top Cover
8	802E54551 запросить цену →		Right Cover
9	802E54541 запросить цену →		Left Cover
10	062K15572 запросить цену →		Frame Assembly (PL 11.3,PL
11	086S16209 запросить цену →		Control Panel Assembly (PL 11.2)
12			- UI Cable (Not Spared)
13	893E04480 запросить цену →		Name Plate Copy Centre C123
1	802E55521 запросить цену →		Panel (Center)
2	802K60061 запросить цену →		Panel (Left) (with Item4)
3	802E55532 запросить цену →		Panel (Right)
4			- Contrast PWB (P/O PL 11.2 Item 2)
5			- Panel Housing (P/O PL 11.2 Item
6			- Adjust Pen (P/O PL 11.2 Item 21)
7			- Control Panel PWB (P/O PL 11.2
8	160K91630 запросить цену →		Inverter PWB
9	110K11610 запросить цену →		Touch Panel
10	123K94950 запросить цену →		Display Assembly
11			- Bracket (P/O PL 11.2 Item 21)
12	960K02441 запросить цену →		UI PWB
13			- UI Base Frame (P/O PL 11.2 Item
14	802E55550 запросить цену →		UI Top Cover
15			- UI Lower Cover (P/O PL 11.2 Item
16			- Wire Harness (P/O PL 11.2 Item
17			- Wire Harness (P/O PL 11.2 Item
18			- Wire Harness (P/O PL 11.2 Item
19			- Support (P/O PL 11.2 Item 21)
20			- Wire Harness (P/O PL 11.2 Item
21	802K64711 запросить цену →		Control Panel (P/O PL 11.2 Item
1	090K02331 запросить цену →		Platen Glass (REP 11.3.1)
2	815E04811 запросить цену →		Right Side Plate
3			- IPS Cover (P/O PL 11.1 Item 10)
4	160K99811 запросить цену →		IIT/IPS PWB (REP 11.3.2)
5	117E21630 запросить цену →		CCD Flat Cable
6			- Wire Harness (P/O PL 11.1 Item
7	090K93011 запросить цену →		Left Side Plate
8			- Platen Glass Plate (P/O PL 11.1
9			- Lock Screw (P/O PL 11.1 Item 10)
10			- Screw (Not Spared)
11			- ESS Flat Cable (Not Spared)
12			- Support Glass (P/O PL 11.1 Item
13			- Support Glass (P/O PL 11.1 Item
1	062K14502 запросить цену →		Lens Kit Assembly (REP 11.4.1)
2			- Lens Cover (P/O PL 11.1 Item 10)
3			- Bracket (P/O PL 11.1 Item 10)
4	130K64150 запросить цену →		APS Sensor
5	130K64150 запросить цену →		APS Sensor
6	110K11960 запросить цену →		Platen Open Switch
7	130E85970 запросить цену →		IIT Registration Sensor
8			- Support (P/O PL 11.1 Item 10)
9	120E22030 запросить цену →		Actuator
10			- Spring (P/O PL 11.1 Item 10)
11	130E85970 запросить цену →		Platen Angle Sensor
12			- Seal (P/O PL 11.1 Item 10)
1			- Capstan Pulley (P/O PL 11.1 Item
2			- Capstan Shaft (P/O PL 11.1 Item
3			- Front Carriage Cable (REP 11.5.1)
4			- Rear Carriage Cable (REP 11.5.1)
5	020E37030 запросить цену →		Pulley
6	604K20440 запросить цену →		Spring Kit
7			- Tape (P/O PL 11.1 Item 10)
8			- Tape (P/O PL 11.1 Item 10)
9			- Frame (P/O PL 11.1 Item 10)
10			- Bearing (P/O PL 11.1 Item 10)
11	023E21210 запросить цену →		Belt
12			- Timing Pulley (P/O PL 11.1 Item
13	127K38190 запросить цену →		Carriage Motor Assembly
14			- Carriage Motor (P/O PL 11.5 Item
15			- Bracket (P/O PL 11.5 Item 13)
16	604K20510 запросить цену →		Cable Kit
1			- Harness Guide (P/O PL 11.6 Item
2	041K94470 запросить цену →		Full Rate Carriage Assembly
3			- Full Rate Carriage (P/O PL 11.6
4	117E21570 запросить цену →		Lamp Wire Harness (REP 11.6.2)
5			- Guide (P/O PL 11.6 Item 2)
6	062E10800 запросить цену →		No.1 Mirror
7			- Clip (P/O PL 11.6 Item 2)
8			- Insulator (P/O PL 11.6 Item 2)
9	122K93480 запросить цену →		Exposure Lamp (REP 11.6.1)
10	105E12140 ✓ в наличии		Lamp Ballast PWB
11			- Pad (P/O PL 11.6 Item 2)
12	041K94440 запросить цену →		Half Rate Carriage Assembly
13			- No.2,No.3 Mirror (P/O PL 11.6 Item
14			- Clip (P/O PL 11.6 Item 12)
15			- Half Rate Carriage (P/O PL 11.6
16			- Pulley (P/O PL 11.6 Item 12)
17			- Pulley (P/O PL 11.6 Item 12)
18			- Pad (P/O PL 11.6 Item 12)
19			- Guide (P/O PL 11.6 Item 12)
1	050K49840 запросить цену →		Tray 3/4 Assembly (PL 12.2)
2			- Label (No.3) (P/O PL 12.1 Item 12)
3			110K 11680 Tray 3/4 Paper Size Switch
4			014E 51110 Tray Spacer
5			003E 61510 Tray Stopper
6			- Tray 3 Feeder (28CPM
7			- Tray 4 Feeder (28CPM
8			054E 25722 Feed Out Chute
9			- Sensor Cover (Not Spared)
10			- Cover (Not Spared)
11			604K 20710 Tray 3/4 Feeder Kit (28CPM Model)
12			604K 20550 Tray Label Kit
1	604K20550 запросить цену →		Tray Label Kit
2			- Tray Cover (P/O PL 12.1 Item 1)
3			- Label (Instruction) (P/O PL 12.2
4			- Label (Max) (P/O PL 12.2 Item 1)
5			- Bottom Plate (P/O PL 12.1 Item 1)
6			- Bottom Pad (P/O PL 12.1 Item 1)
7			- Front Side Guide (P/O PL 12.1 Item
8			- Tray Pad (P/O PL 12.1 Item 1)
9			- Rear Side Guide (P/O PL 12.1 Item
10			- Side Guide Actuator (P/O PL 12.1
11			- Guide Actuator (P/O PL 12.1 Item
12			- Spring (P/O PL 12.1 Item 1)
13			- Pinion Gear (P/O PL 12.1 Item 1)
14			- End Guide (P/O PL 12.1 Item 1)
15			- Spring (P/O PL 12.1 Item 1)
16			- End Guide Actuator (P/O PL 12.1
17			- Link (P/O PL 12.1 Item 1)
18			- Coupling Gear (13T) (P/O PL 12.2
19			- Gear (13T/60T) (P/O PL 12.2 Item
20			- Sector Gear (60T) (P/O PL 12.2
21			- Bracket (P/O PL 12.1 Item 1)
22			- Lift Up Shaft (P/O PL 12.1 Item 1)
23			- Stopper (P/O PL 12.1 Item 1)
24			- Seal (P/O PL 12.1 Item 1)
25			- Tray (P/O PL 12.1 Item 1)
26	010E93341 запросить цену →		Slide Lock
27	604K20540 запросить цену →		Tray Gear Kit
1			- Upper Frame (P/O PL 12.3 Item 42)
2	127K38170 запросить цену →		Tray 3/4 Feed/Lift Up Motor
3			- Bracket (P/O PL 12.3 Item 42)
4			- Spacer (P/O PL 12.3 Item 42)
5			- Gear (31T) (P/O PL 12.3 Item 42)
6			- Spring (P/O PL 12.3 Item 42)
7			- Oneway Clutch (P/O PL 12.3 Item
8			- Oneway Gear (P/O PL 12.3 Item
9			- Gear (33T) (P/O PL 12.3 Item 42)
10			- Bearing (P/O PL 12.3 Item 42)
11			- Shaft (P/O PL 12.3 Item 42)
12			- Front Chute (P/O PL 12.3 Item 42)
13	120E22481 запросить цену →		Actuator
14	930W00113 запросить цену →		Tray 3/4 Level Sensor
15	930W00113 запросить цену →		Tray 3/4 No Paper Sensor
16	962K19691 запросить цену →		Wire Harness (28CPM Model)
17			- Gear (28T/21T) (P/O PL 12.3 Item
18			- Gear (29T) (P/O PL 12.3 Item 42)
19			- Spring (P/O PL 12.3 Item 42)
20			- Feed Roll (REP 12.3.1) (P/O PL
21	005K05890 запросить цену →		Oneway Clutch
22	005K06760 запросить цену →		Oneway Gear (22T)
23			- Shaft (P/O PL 12.3 Item 42)
24			- Chute (P/O PL 12.3 Item 42)
25			- Spring (P/O PL 12.3 Item 42)
26	005K07010 запросить цену →		Friction Clutch
27			- Support Assembly
28			- Retard Roll (REP 12.3.1) (P/O PL
29			- Spacer (P/O PL 12.3 Item 42)
30			- Gear (13T) (P/O PL 12.3 Item 42)
31			- Support Assembly
32			- Nudger Roll (REP 12.3.1) (P/O PL
33			- Gear (25T) (P/O PL 12.3 Item 42)
34			- Bearing (P/O PL 12.3 Item 42)
35			- Gear (34T) (P/O PL 12.3 Item 42)
36			- Lever (P/O PL 12.3 Item 42)
37			- Bearing (P/O PL 12.3 Item 42)
38			- Washer (P/O PL 12.3 Item 42)
39			- Lower Frame (P/O PL 12.3 Item 42)
40			- Holder (P/O PL 12.3 Item 42)
41			- Spring (P/O PL 12.3 Item 42)
42			- Tray 3/4 Feeder Assembly (P/O PL
43	604K20530 запросить цену →		Feeder Roll Kit (Feed/Nudger/
44			- Screw (P/O PL 12.3 Item 42)
45	930W00211 запросить цену →		Tray3/4 Per Feed Sensor (33CPM
46			- Harness Holder(CTR) (28CPM
1			802K 53502 Left Cover Assembly
2			- Latch (P/O PL 12.4 Item 1)
3			- Hook (P/O PL 12.4 Item 1)
4			- Handle (P/O PL 12.4 Item 1)
5			- Left Cover (P/O PL 12.4 Item 1)
6			- Chute (P/O PL 12.4 Item 1)
7			- Actuator (P/O PL 12.4 Item 1)
8			- Spring (P/O PL 12.4 Item 1)
9			- Bracket (P/O PL 12.4 Item 1)
10			- Spring (P/O PL 12.4 Item 1)
11			- Bearing (P/O PL 12.4 Item 1)
12			- Bearing (P/O PL 12.4 Item 1)
13	059E98190 запросить цену →		Pinch Roll
14	830E45710 запросить цену →		Support
15	110E10620 запросить цену →		Tray Module Left Cover Interlock
16			- Bracket Assembly (Not Spared)
17			- Bracket (Not Spared)
1			- Chute (Not Spared)
2			- Cover (Not Spared)
3	130K64121 запросить цену →		Tray 3 Feed Out Sensor
4	962K18171 запросить цену →		Wire Harness
5			- Chute (Not Spared)
6	130K64471 запросить цену →		Tray 4 Feed Out Sensor
7	962K18900 запросить цену →		Wire Harness
8	059K26250 запросить цену →		Takeaway Roll Assembly (Item 10-
9	604K20720 запросить цену →		Bearing Kit
10			- Gear(16T)(28CPM Model)(P/O PL
11			- Bearing(28CPM Model)(P/O PL
12			- Takeaway Roll(28CPM Model)(P/O
1	160K97456 запросить цену →	2Tray	Module PWB(28CPM
2	121K31530 запросить цену →	2Tray	Module Takeaway Roll
3			- Bracket (Not Spared)
4			- Shaft (Not Spared)
5			- Bearing (Not Spared)
6			- Gear (38T) (Not Spared)
7	007K89301 запросить цену →	2Tray	Module Takeaway Motor
8			- Gear (22T/40T) (Not Spared)
9			- Gear (126T) (Not Spared)
10			- Gear (60T) (Not Spared)
11			- Gear (37T) (Not Spared)
12			- Gear (32T) (Not Spared)
13	962K18162 запросить цену →		Wire Harness(28CPM Model)
14			- Gasket (Not Spared)
15	604K20720 запросить цену →		Bearing
16			- Bracket (33CPM Model)(Not
17			- Bracket (P/O PL 12.6 Item 7)
18			- 2Tray Module Takeaway Motor
19			- Gear(36T/72T) (28CPM Model) (P/
1			- Top Cover (Not Spared)
2			- Foot Cover (Not Spared)
3	802E54750 запросить цену →		Right Cover
4	802E54762 запросить цену →		Left Cover
5	802E54771 запросить цену →		Rear Cover
6			- Caster (Stopper) (Not Spared)
7			- Caster (Not Spared)
8			- Foot (Not Spared)
9			- Foot Cover (Not Spared)
1	050K49430 запросить цену →		Tray 3 Assembly (PL 13.2) (REP
2			- Label (3) (P/O PL 13.1 Item 14)
3	050K49410 запросить цену →		Tray 4 Assembly (PL 13.3) (REP
4			- Tray 4 Stopper (P/O PL 13.1 Item
5			- Label (P/O PL 13.1 Item 3)
6			- Label (4) (P/O PL 13.1 Item 14)
7			- Tray 3 Stopper (Not Spared)
8	110K11820 запросить цену →		Tray 3/4 Paper Size Switch
9	059E98210 запросить цену →		Roll
10			- Shaft (Not Spared)
11			- Bracket (Not Spared)
12	059E98210 запросить цену →		Roll
13			- Shaft (Not Spared)
14	604K20550 запросить цену →		Tray Label Kit
1			- Tray 3 Cover (P/O PL 13.1 Item 1)
2			- Handle Tray (P/O PL 13.1 Item 1)
3			- Pulley (P/O PL 13.1 Item 1)
4	006K23011 запросить цену →		Lift Shaft Assembly
5	020E36560 запросить цену →		Pulley
6	032E20890 запросить цену →		Cable Guide
7
