Xerox WC 7228/7235/7245/7328/7335/7345 — каталог запчастей со схемами

Инструкция по ремонту Xerox WorkCentre 7335 — все главы →

Содержание

1. Symbology A Tag number within a circle having a shaded bar and pointing to an item number shows that
2. PL 2.11 Tray 5 (1 of 2)

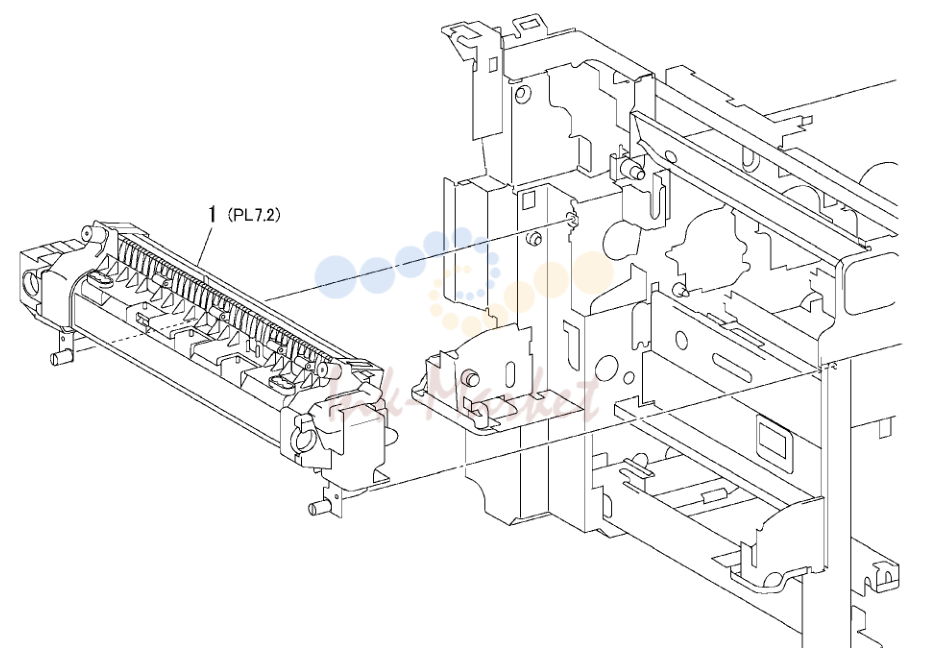

3. PL 7.1 Fuser Assembly: 1 of 2

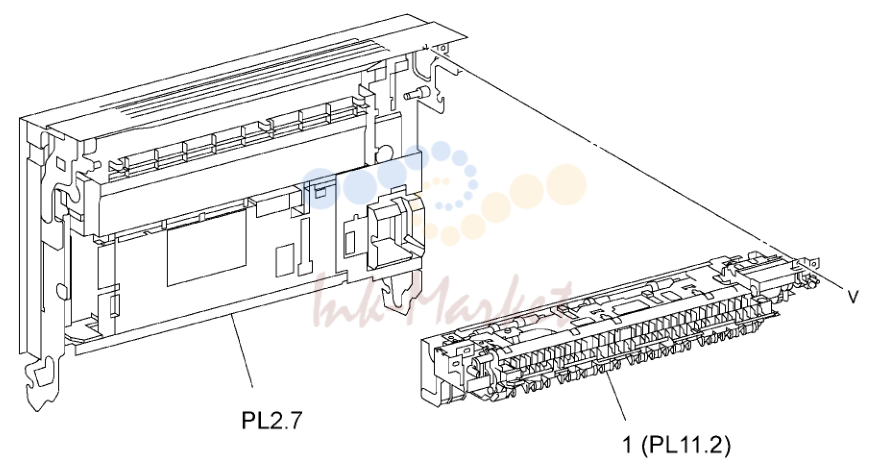

4. PL 11.1 Inverter Transport: 1 of 2

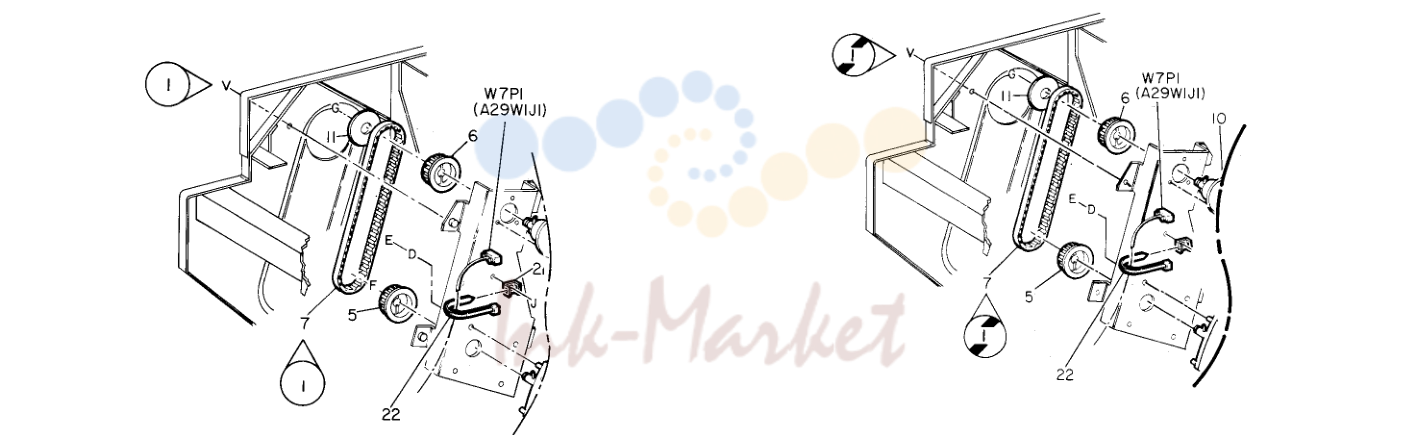

1. Symbology A Tag number within a circle having a shaded bar and pointing to an item number shows that

№	Артикул	Описание
1	007K88604 запросить цену →	Drum Motor Assembly (REP 4.4)
2		- Drum Motor (Y, M, C) (P/O Item 1)
3		- Gear Bracket (P/O Item 1)
4	007K87601 запросить цену →	IBT Motor Assembly (REP 4.2)
5		- IBT Motor (P/O Item 4)
6		- Gear Bracket (P/O Item 4)
7	007K88661 запросить цену →	Developer Drive Motor Assembly
8		- Developer Drive Motor (P/O Item 7)
9		- Gear (47/38T) (P/O Item 7)
10		- Gear (51/25T) (P/O Item 7)
11		- Gear (P/O Item 7) (76T)
12		- Clamp (P/O Item 7)
13		- Edge Saddle (P/O Item 7)
14	007K88114 запросить цену →	Main Motor Assembly (REP 4.1)
15	007K87221 запросить цену →	Developer Gear
16		- Drum Motor (K) (P/O Item 1)
17		- Screw (P/O Item 1)
18	127K38881 запросить цену →	Take Away Motor
1		- Friction Clutch (P/O PL1.1 Item 14)
2		- Shaft (P/O PL1.1 Item 14)
3		- Gear (32T) (P/O PL1.1 Item 14)
4		- Gear (28T) (P/O PL1.1 Item 14)
5		- Bearing (P/O PL1.1 Item 14)
6		- Shaft (P/O PL1.1 Item 14)
7		- Gear (20T) (P/O PL1.1 Item 14)
8		- Gear (25T) (Not Spared)
9		- Bearing (P/O PL1.1 Item 14)
10		- Shaft (P/O PL1.1 Item 14)
11		- Gear (39T) (P/O PL1.1 Item 14)
12		- Bearing (P/O PL1.1 Item 14)
13	121K23270 запросить цену →	Developer K Clutch
14		- Gear (69/27T) (P/O PL1.1 Item 14)
15		- Gear (23T) (P/O PL1.1 Item 14)
16		- Gear (28/22T) (P/O PL1.1 Item 14)
17		- Gear (45/30T) (P/O PL1.1 Item 14)
18		- Gear (41/25T) (P/O PL1.1 Item 14)
19		- Gear (24/20T) (P/O PL1.1 Item 14)
20		- Gear (19T) (P/O PL1.1 Item 14)
21		- Gear (18T) (P/O PL1.1 Item 14)
22		- Gear (73/23T) (P/O PL1.1 Item 14)
23		- Spring (P/O PL1.1 Item 14)
24		- Tension Bracket (P/O PL1.1 Item
25		- Bracket (P/O PL1.1 Item 14)
26		- Pulley (P/O PL1.1 Item 14)
27		- Screw (P/O PL1.1 Item 14)
28		- Main Motor (P/O PL1.1 Item 14)
29		- Belt (P/O PL1.1 Item 14)
30		- Clamp (P/O PL1.1 Item 14)
31		- Clamp (P/O PL1.1 Item 14)
32		- Connector (P/O PL1.1 Item 14)
33		- Pulley (P/O PL1.1 Item 14)
34		- Gear (30T) (P/O PL1.1 Item 14)
1	007K85582 запросить цену →	IBT Steering Drive Assembly (REP
2		- IBT Steering Motor (P/O Item 1)
3		- Plate (P/O Item 1)
4	130K60867 запросить цену →	MOB Sensor Assembly (REP 9.14)
5		- MOB Sensor (P/O Item 4)
6		- Environment Sensor (P/O Item 4)
7		- Wire Harness (P/O Item 4)
8		- Cover (P/O Item 4)
9		- ADC Sensor (P/O Item 4)
10		- Shutter (P/O Item 4)
11		- Spring (P/O Item 4)
12		- Link (P/O Item 4)
13		- Spacer (P/O Item 4)
14		- MOB Bracket (P/O Item 4)
15		- Slide (P/O Item 4)
1	003E23672 запросить цену →	Stop
2	014E42850 запросить цену →	Spacer
3	110K12990 запросить цену →	Tray 1 Paper Size Sensor (REP
4	050K49613 запросить цену →	Tray 1 (REP 7.8)
5		- Cover (Not Spared)
6	892E82830 запросить цену →	Label (1)
7		- Bracket (Not Spared)
1	892E90351 запросить цену →	Instuction Label
2		- Pad (P/O PL2.1 Item 4)
3		- Max Label (P/O PL2.1 Item 4)
4		- Tray (P/O PL2.1 Item 4)
5		- Side Guide (P/O PL2.1 Item 4)
6		- End Guide (P/O PL2.1 Item 4)
7		- Link (P/O PL2.1 Item 4)
8		- Stop (P/O PL2.1 Item 4)
9		- Spring (P/O PL2.1 Item 4)
1	059K15577 запросить цену →	Tray 1 Feeder (REP 7.3)
2	802K56394 запросить цену →	Left Lower Cover Assembly (REP
3		- Left Lower Cover (P/O Item 2)
4	029E31600 запросить цену →	Rivet
5		- Bracket (P/O Item 2, Item 17)
6		- Spring (P/O Item 2, Item 17)
7		- Pinch Roll (P/O Item 2, Item 17)
8		- Bearing (P/O Item 2, Item 17)
9		- Bearing (P/O Item 2, Item 17)
10		- Bearing (P/O Item 2, Item 17)
11	130E82190 запросить цену →	LH Lower Cover Interlock Switch
12		- Wire Harness (P/O Item 2, Item 17)
13		- Ground Plate (P/O Item 2)
14		- Magnet (P/O Item 2)
15	130K60851 запросить цену →	Tray 1 Feed Out Sensor
16		- Bracket (Not Spared)
17		- Pinch Roll Assembly
18		- Seal (P/O Item 2)
19		- Seal (P/O Item 2)
1	127K23231 запросить цену →	Tray 1 Feed/Lift Motor (REP 7.4)
2		- Bracket (P/O PL2.3 Item 1)
3	005K83081 запросить цену →	One-way Clutch
4	007K85730 запросить цену →	One-way Gear
5		- Gear (13T) (P/O PL2.3 Item 1)
6		- Bearing (P/O PL2.3 Item 1)
7		- Shaft (P/O PL2.3 Item 1)
8		- Front Frame (P/O PL2.3 Item 1)
9		- Upper Frame (P/O PL2.3 Item 1)
10		- Front Chute (P/O PL2.3 Item 1)
11	120E18141 запросить цену →	Actuator
12	130E82190 запросить цену →	Tray 1 Level / No Paper Sensor
13		- Wire Harness (P/O PL2.3 Item 1)
14		- Support (P/O PL2.3 Item 1)
15		- Gear (15T) (P/O PL2.3 Item 1)
16		- Washer (P/O PL2.3 Item 1)
1		- Spring (P/O PL2.3 Item 1)
2	600K78460 запросить цену →	Roll Kit (3 Rolls/Kit)
3	005K05890 запросить цену →	One-way Clutch
4		- Gear (P/O PL2.3 Item 1)
5		- Shaft (P/O PL2.3 Item 1)
6		- Chute (P/O PL2.3 Item 1)
7		- Spring (P/O PL2.3 Item 1)
8		- Friction Clutch (P/O PL2.3 Item 1)
9		- Support (P/O PL2.3 Item 1)
10		- Holder (P/O PL2.3 Item 1)
11		- Spacer (P/O PL2.3 Item 1)
12		- Gear (31T) (P/O PL2.3 Item 1)
13		- Support (P/O PL2.3 Item 1)
14		- Bearing (P/O PL2.3 Item 1)
15		- Gear (P/O PL2.3 Item 1)
16		- Support (P/O PL2.3 Item 1)
17		- Screw (P/O PL2.3 Item 1)
18		- Bearing (P/O PL2.3 Item 1)
19		- Gear (35T) (P/O PL2.3 Item 1)
20		- Spring (P/O PL2.3 Item 1)
21		- Lever (P/O PL2.3 Item 1)
1	059K26794 запросить цену →	Registration Transport Assembly
2		- Bearing (P/O Item 1)
3		- Bearing (P/O Item 1)
4		- Takeaway Roll (P/O Item 1)
5		- Gear (22T) (P/O Item 1)
6		- Paper Guide (P/O Item 1)
7		- Registration Chute (P/O Item 1)
8	121K22220 запросить цену →	Registration Clutch
9		- Bearing (P/O Item 1)
10		- Ground Plate (P/O Item 1)
11		- Registration Roll (P/O Item 1)
12	130E87400 запросить цену →	Registration Sensor
13		- Screw (P/O Item 1)
14	960K16660 запросить цену →	OHP Sensor
15		- Registration Support (P/O Item 1)
16		- Wire Harness (P/O Item 1)
17		- Ground Plate (P/O PL 2.6 Item 1)
1	007E64740	Damper Gear (11/23T)
2		- Stud (Not Spared)
3	004E11831 запросить цену →	Damper (White)
4		- Left Upper Cover (Not Spared)
5	802K67624 запросить цену →	Left Cover Assembly (REP 8.1)
6		- Left Cover (P/O Item 5)
7		- Screw (Not Spared)
8		- Label (P/O Item 5)
9		- Cover (Not Spared)
10		- Lower Cover (Not Spared)
11		- Label (P/O Item 5)
1	054K22411 запросить цену →	Registration Chute
2		- Holder (P/O PL2.7 Item 1)
3	604K19991 ✓ в наличии	2nd BTR (REP 9.24)
4	809E29620 запросить цену →	Spring
5	015K48383 запросить цену →	Support
6		- Left Cover (P/O PL2.7 Item 1)
7	007E62630 запросить цену →	Gear (22T)
8	059K15613 запросить цену →	Exit Roll
9	007E79480 запросить цену →	Gear (22T)
10		- Bearing (P/O PL2.7 Item 1)
11		- Holder (P/O Item 16)
12	110K10651 запросить цену →	Fuser Exit Switch
13		- Holder (P/O PL2.7 Item 1)
14	054K16131 запросить цену →	Duplex Chute (REP 8.2)
15		- Stop (P/O PL2.7 Item 1)
16		- Fuser Exit Switch Assembly (P/O
17	809E26070 запросить цену →	Extension Spring
1		- Bearing (P/O PL2.7 Item 1)
2	007K85522 запросить цену →	Gear Assembly
3	127K29513 запросить цену →	2nd BTR Retract Motor
4	130E82190 запросить цену →	2nd BTR Retract Sensor
5		- Bracket (P/O PL2.7 Item 1)
6	130E84300 запросить цену →	POB Sensor
7		- Bracket (Not Spared)
8		- Spring (P/O PL2.7 Item 1)
9		- Bracket (P/O PL2.7 Item 1)
10	802K27076 запросить цену →	Left Cover Assembly
11		- Left Cover (P/O Item 10)
12		- Lever (P/O Item 10)
13		- Bracket (P/O Item 10)
14		- Gear (21T) (P/O Item 10)
15		- Connector Assembly (P/O PL2.7
16		- Spring (P/O Item 10)
17	604K22880 запросить цену →	Damper Gear (45T)
1	059K27187 запросить цену →	Exit Transport Assembly (REP 8.7)
2		- Exit Transport Cover (P/O Item 1)
3		- Bearing (P/O Item 1)
4		- Pin (P/O Item 1)
5		- Exit Roll (P/O Item 1)
6	120E18162 запросить цену →	Actuator
7		- Bracket (P/O Item 1)
8	130E82190 запросить цену →	Full Paper Stack Sensor
9		- Latch (P/O Item 1)
10		- Spring (P/O Item 1)
11		- Pinch Roll (P/O Item 1)
12		- Pinch Roll (P/O Item 1)
13		- LH Cover Interlock Switch (P/O
14		- Bracket (P/O Item 1)
15		- Static Eliminator (P/O Item 1)
16		- Offset Motor (P/O Item 1)
17		- Wire Harness (P/O Item 1)
18		- Screw (P/O Item 1)
19		- Front Bracket (P/O Item 1)
20		- Frame (P/O Item 1)
21		- Label (Not Spared)

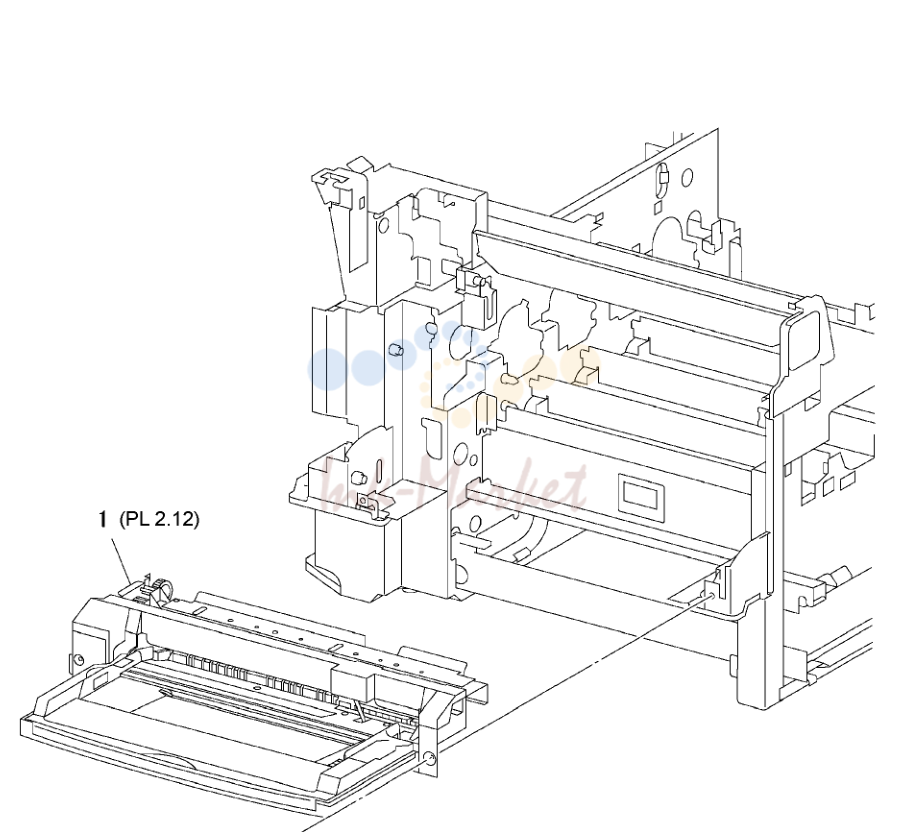

2. PL 2.11 Tray 5 (1 of 2)

№	Артикул	Описание
1	059K36764 запросить цену →	Tray 5 Assembly
2		- Bracket (P/O Item 1)
3		- Gear (P/O Item 1)
4		- Spring (P/O Item 1)
5	050K51322 запросить цену →	Tray 5 Assembly
6		- Upper Frame (P/O Item 1)
7	120E11971 запросить цену →	Actuator
8	130E82190 запросить цену →	Tray 5 No Paper Sensor
9		- Tray 5 Feed Assembly (P/O Item 1)
10		- Spring (P/O Item 1)
11		- Pinch Roll 1/2 (P/O Item 1)
12		- Chute (P/O Item 1)
13		- Guide (P/O Item 1)
14		- Shaft (P/O Item 1)
15		- Spring (P/O Item 1)
16		- Spacer (P/O Item 1)
17		- Pinch Roll 3 (P/O Item 1)
18		- Spring (P/O Item 1)
1	038E23560 запросить цену →	Paper Guide
2		- Takeaway Roll (P/O PL2.12 Item 1)
3		- Bearing (P/O PL2.12 Item 1)
4		- Gear (P/O PL2.12 Item 1)
5		- Pick-up Gear (P/O PL2.12 Item 1)
6		- Cam Gear (P/O PL2.12 Item 1)
7		- Stop Lever (P/O PL2.12 Item 1)
8		- Gear Lever (P/O PL2.12 Item 1)
9	121E92780 запросить цену →	Tray 5 Feed Solenoid
10		- Screw (P/O PL2.12 Item 1)
11		- Spring (P/O PL2.12 Item 1)
12		- Ground Plate (P/O PL2.12 Item 1)
13		- Spring (P/O PL2.12 Item 1)
14	059K24020 запросить цену →	Feed Roll Assembly
15	059K24010	Feed Roll (REP 7.2)
16		- Cam (P/O Item 14)
17		- Cam (P/O Item 14)
18		- Shaft (P/O Item 14)
19	019K08650 запросить цену →	Retard Pad
20		- Spring (P/O PL2.12 Item 1)
21		- Bottom Plate (P/O PL2.12 Item 1)
22		- Spring (P/O PL2.12 Item 1)
23		- Lower Frame (P/O PL2.12 Item 1)
24		- Spring (P/O PL2.12 Item 1)
1		- Lower Tray (P/O PL2.12 Item 5)
2		- Cover (P/O PL2.12 Item 5)
3		- Paper Size Sensor (P/O PL2.12
4		- Side Guide (P/O PL2.12 Item 5)
5		- Attention Label (P/O PL2.12 Item 5)
6		- Instruction Label (P/O PL2.12 Item
7		- Label (P/O PL2.12 Item 5)
8		- Label (P/O PL2.12 Item 5)
9		- Max Label (P/O PL2.12 Item 5)
10		- Registration Guide (P/O PL2.12
11		- Holder (P/O PL2.12 Item 5)
12		- Tray (P/O PL2.12 Item 5)
13		- Spring (P/O PL2.12 Item 5)
14		- Link (P/O PL2.12 Item 5)
1		- Bracket (Not Spared)
2	062K12332 запросить цену →	ROS Assembly
3		- Seal Glass (Y) (Not Spared)
4		- Seal Glass (M) (Not Spared)
5		- Seal Glass (C) (Not Spared)
6		- Seal Glass (K) (Not Spared)
7		- M/C Heater (Not Spared)
1	802K47090 запросить цену →	Waste Toner Cartridge Cover (REP
2	008R12903	Waste Toner Cartridge (REP 9.4)
3	003K86123 запросить цену →	Sensor Holder Assembly
4		- Lever (P/O Item 3)
5		- Waste Toner Cartridge Interlock
6		- Holder (P/O Item 3)
7	013R00624 ✓ в наличии	Drum Cartridge (REP 9.1)
8	127K29244 запросить цену →	Agitator Motor Assembly (REP
9		- Bracket (P/O Item 8)
10		- Agitator Motor (P/O Item 8)
11	130E91010 запросить цену →	Full Toner Sensor (REP 9.5)
12		- Wire Harness (P/O Item 3)
13		- Damper (P/O Item 8)
14		- Screw (P/O Item 8)
15		- Inner Cover (Not Spared)
16		- Bracket (Not Spared)
1	015K52324 запросить цену →	Plate Assembly (REP 9.8)
2		- Wire Harness (P/O Item 1)
3		- Xero PLate (P/O Item 1)
4		- Block (M, C, K) (P/O Item 1)
5		- Block (Y) (P/O Item 1)
6	122K93331 запросить цену →	Erase Lamp w/Rail (Y, M, C) (REP
7	122K93341 запросить цену →	Erase Lamp w/Rail (K)
8		- Bracket (Not Spared)
9		- Screw (Not Spared)
1	001K70543 запросить цену →	Left Lift Assembly (REP 9.21)
2	001K70552 запросить цену →	Right Lift Assembly (REP 9.20)
3		- Bearing (Not Spared)
4		- Washer (Not Spared)
5		- Plate (Not Spared)
6	003K12882 запросить цену →	Latch Assembly
7	003E52291 запросить цену →	Left Hinge (REP 9.19)
8	003E52301 запросить цену →	Right Hinge (REP 9.19)
9	006E71740 запросить цену →	Shaft
10	011K94970 запросить цену →	Lever Assembly (REP 9.18)
11		- IBT Cam Lever (P/O Item 10)
12		- Bearing (P/O Item 10)
13		- Left Cap (P/O Item 10)
14		- Right Cap (P/O Item 10)
15		- Grip (P/O Item 10)
16		- Label (Not Spared)
1	802K12951 запросить цену →	Auger Assembly (REP 9.17)
2	003K12650 запросить цену →	Removal Support
3		- Bearing (Not Spared)
4	007E61910 запросить цену →	Gear (14T)
5	007E61890 запросить цену →	Gear (18T)
6		- Shaft (Not Spared)
7	042K92445 запросить цену →	IBT Belt Cleaner Assembly
8	604K20892 запросить цену →	IBT Belt Assembly (REP 9.15)
1		- Screw (P/O PL5.2 Item 7) (REP
2		- Blade (P/O PL5.2 Item 7)
3		- Seal (P/O PL5.2 Item 7)
4		- Screw (P/O PL5.2 Item 7)
5		- Spring (P/O PL5.2 Item 7)
6		- Housing (P/O PL5.2 Item 7)
7	064K91451	Transfer Belt (REP 9.22)
8		- Support (Not Spared)
9		- IBT Frame (Not Spared)
10		- Right Handle (Not Spared)
11		- Left Handle (Not Spared)
12		- Bracket (Not Spared)
13		- Housing (Not Spared)
14		- Housing (Not Spared)
15	059K23150 запросить цену →	Backup Roll
16		- Bearing (Not Spared)
17		- Pre Roll (Not Spared)
18	013E18980 запросить цену →	Bearing
1		- Frame (Not Spared)
2	130E84270 запросить цену →	IBT Home Sensor
3		- Spring (Not Spared)
4		- Clamp (Not Spared)
5	130K60830 запросить цену →	IBT Edge Sensor
6	962K35480 запросить цену →	Connector (C, K)
7		- Connector (Not Spared)
8	962K35490 запросить цену →	Connector (Y, M)
9		- Screw (Not Spared)
10		- Rear Frame (Not Spared)
11		- Connector (Not Spared)
12	019K98201 запросить цену →	Front Holder
13	059K36250 запросить цену →	1st BTR Roll (REP 9.23)
14	019K98941 запросить цену →	Rear Holder
15	127K33950 запросить цену →	Retract Motor
16	130E82190 запросить цену →	Retract Sensor
17		- Worm Gear (Not Spared)
18		- Retract Shaft (Not Spared) (REP
19	019K97550 запросить цену →	Front Holder
20	019K98931 запросить цену →	Rear Holder
1		- Handle (Not Spared)
2		- Spring (Not Spared)
3		- Gear (Not Spared)
4		- Plate (Not Spared)
5		- Gear (Not Spared)
6		- Bracket (Not Spared)
7		- Top Roll (Not Spared)
8		- Front Bracket (Not Spared)
9		- Bearing (Not Spared)
10		- Bearing (Not Spared)
11		- Roll (Not Spared)
12		- Roll (Not Spared)
13		- Rear Bracket (Not Spared)
14		- Collar (Not Spared)
15		- Latch (Not Spared)
16		- Bracket (Not Spared)
17		- Roll (Not Spared)
1	809E26330 запросить цену →	Spring
2	015K49481 запросить цену →	Rear Plunger
3	015K49311 запросить цену →	Front Plunger
4		- Frame (Not Spared)
1	802K67651 запросить цену →	Dispenser Assembly (Y) (REP 9.7)
2	006R01283 запросить цену →	Toner Cartridge (Y)
3	802K67661 запросить цену →	Dispenser Assembly (M) (REP 9.7)
4	006R01282 запросить цену →	Toner Cartridge (M)
5	802K67671 запросить цену →	Toner Dispenser (C) (REP 9.7)
6	006R01281 запросить цену →	Toner Cartridge (C)
7	802K67681 запросить цену →	Dispenser Assembly (K) (REP 9.7)
8	006R01280 запросить цену →	Toner Cartridge (K) (Not Spared)
9	802K33094 запросить цену →	Toner Dispenser Base Assembly
10		- Toner Dispenser Base (P/O Item 9)
11	007E64500 запросить цену →	Gear (P/O Item 9)
12	127K33932 запросить цену →	Toner Dispenser Motor (Y, M, C)
13	127K33942 запросить цену →	Toner Dispenser Motor (K)
14		- Shaft (P/O Item 9)
15	116K90811 запросить цену →	New Cartridge Detect Switch
1	802K60194	Developer Housing (Y, M, K, C)
2		- Developer Housing (P/O Item 1)
3	130K63000 запросить цену →	ATC Sensor (Y, M, K, C) (REP
4	035E65010 запросить цену →	Seal
5	604K22550	Developer (K) (REP 9.10)
6	604K22520	Developer (Y) (REP 9.10)
7	604K22530	Developer (M) (REP 9.10)
8	604K22540	Developer (C) (REP 9.10)

3. PL 7.1 Fuser Assembly: 1 of 2

№	Артикул	Альт. артикул	Описание
1			- Front Cover (P/O PL7.1 Item 1)
2			- Rear Cover (P/O PL7.1 Item 1)
3			- Front Lamp Bracket (P/O PL7.1
4	126K13950 запросить цену →		Main Heater Rod (110V)
5	126K13960 запросить цену →		Sub Heater Rod (110V)
6			- Exit Chute (P/O PL7.1 Item 1)
7			- Cap (P/O PL7.1 Item 1)
8			- Handle (P/O PL7.1 Item 1)
9			- Upper Cover (P/O PL7.1 Item 1)
10			- Lower Cover (P/O PL7.1 Item 1)
11	130K61021 запросить цену →		Sensor Assembly
12			- Fuser (P/O PL7.1 Item 1)
13	003E61390		Fuser Nip Handle
1	127K32731 запросить цену →		ROS Shutter Motor (REP 9.2)
2			- Link (Not Spared)
3			- Spring (Not Spared)
4			- Inner Cover (Not Spared) (REP
5			- Duct (Not Spared)
6	127K29342 запросить цену →		Fuser Fan (WC7328/7335/7345
7			- Duct (Not Spared)
8	127K36642 запросить цену →		Rear Fan (WC7328/7335/7345
9			- BCR Cleaning CAM (Not Spared)
10	054K26141 запросить цену →		Bottom Fan
11			- Duct (Not Spared)
12			- Screw (Not Spared)
13	054E21700 запросить цену →		Rear Far Duct
1	105K20463 запросить цену →		HVPS Assembly (T10KT11)
2	105E11972 запросить цену →		HVPS T11 (WC7328/7335/7345
3			- LVPS Assembly (Not Spared) (REP
4	127K49040 запросить цену →		Developer Fan
5	105E16280 запросить цену →		+5V LVPS1, LVPS2, LVPS3 (REP
6	160K97332 запросить цену →		I/F PWB (WC7328/7335/7345
7			- Bracket Assembly (P/O Item 24)
8			- Screw (Not Spared)
9	105E15190 запросить цену →		24V LVPS (REP 1.5)
10			- +24V LVPS Bracket Assembly (Not
11	127K29331 запросить цену →		LVPS Fan (WC7328/7335/7345
12			- Screw (Not Spared)
13			- HVPS Control PWB (P/O Item 1)
14	105E11982 запросить цену →	HVPS-T12	(BTR1) (REP 1.10)
15			- Connector Chassis (Not Spared)
16	105E17820 запросить цену →		HVPS Chassis T13 (With Item 13)
17	104E94220 запросить цену →		Resistor (220V)
18			- Bracket
19			- Plate (Not Spared)
20	160K88292 запросить цену →		Interlock Relay PWB
21			- Plate (P/O Item 1)
22			- Wire Harness (P/O Item 1)
23			- LVPS Assembly
24			- MDD I/F PWB Assembly
25	105K20452 запросить цену →		HVPS T10 Assembly
26	105E16270 запросить цену →		PSLV, LF506QR
1	101K52401 запросить цену →		AC Power Chassis Assembly
2			- Bracket (P/O Item 1)
3	960K28900 запросить цену →		AC Drive PWB (110V)
4			- Clamp (P/O Item 1)
5	160K97661 запросить цену →		Noise Filter PWB
6	908W01201 запросить цену →		GFI Breaker
7			- AC Power Chassis (P/O Item 1)
8			- Wire Harness (P/O Item 1)
9	962K41680 запросить цену →		Wire Harness
10	962K20052 запросить цену →		Wire Harness (WC7328/7335/7345
11			- Screw (P/O Item 1)
12			- Bracket (P/O Item 1)
13	074K97292 запросить цену →		Outlet Panel
14	117E16210 запросить цену →		Power Cord (220V)
15			- Wire Harness
16			- Outlet
17			- Holder
18	105E16620 запросить цену →		DC Converter PWB
19			- PWB Support (Not Spared)
1	014K81604 запросить цену →		Developer Block Assembly
2	162K62113 запросить цену →		Wire Harness (Xero)
3	162K55941 запросить цену →		Developer Wire Harness (Y, M)
4	162K55971 запросить цену →		Developer Wire Harness (C, K)
5	162K56000 запросить цену →		2nd Wire Harness
6	113K82310 запросить цену →		DTS Connector
7	162K56031 запросить цену →		DTS Wire Harness
8	962K37974 запросить цену →		DC Main Harness
9	962K37980 запросить цену →		Wire Harness (LH)
10	962K37991 запросить цену →		Wire Harness (RH)
1			- Fax Box Assembly (Not Spared)
2			- Bracket (P/O Item 1)
3			- Cover (P/O Item 1)
4			- Speaker
5	160K97646 запросить цену →		Fax PWB
6			- Box (P/O Item 1)
7	117K36340 запросить цену →		USB Cable
8			- Data Cable
9	117K36140 запросить цену →		Wire Harness
10			- G3 PWB
11			- Riser PWB
12			- EXT PWB
1	848K06221 запросить цену →		Logo Plate
2			- Hinge (Not Spared)
3	802K52452 запросить цену →		Front Cover Assembly
4			- Front Cover (P/O Item 3)
5			- Magnet (P/O Item 3)
6			- Strip (P/O Item 3)
7	042K91990 запросить цену →		ROS Cleaner Assembly
8			- ROS Cleaner (P/O Item 7)
9			- Cleaner Base (P/O Item 7)
10	110E94770 запросить цену →		Right Interlock Switch
11	110E97990 запросить цену →		Front Interlock Switch
12	802K50161 запросить цену →		Right Cover (REP 14.3)
13	848K05500 запросить цену →		Front Cover Assembly
1	802K49803 запросить цену →		Top Cover Assembly
2			- Top Cover (P/O Item 1)
3			- Stop (P/O Item 1)
4	802E12400 запросить цену →		Connector Cover
5			- Panel (P/O Item 1)
6	110K11211 запросить цену →		Main Power Switch
7	802E12432 запросить цену →		Fuser Cover (REP 14.8)
8	802K46071 запросить цену →		Inner Cover (REP 9.6)
9	012K94261 запросить цену →		Link
1			- Data Plate (Not Spared)
2	802E33910 запросить цену →		Blind Cover
3	802K93180 запросить цену →		Rear Cover Assembly
4			- Rear Cover (P/O Item 3) (REP
5	802E12490 запросить цену →		Blind Cover
6	802E12501 запросить цену →		Rear Left Middle Cover (REP 14.4)
7			- Rear Left Lower Cover (Not
8			- Front Left Cover (Not Spared)
9	802E27861 запросить цену →		Rear Left Upper Cover (REP 14.5)

4. PL 11.1 Inverter Transport: 1 of 2

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Альт. артикул	Описание
1			- Data Plate (P/O PL11.1 Item 1)
2	015K61321 запросить цену →		Clutch Assembly
3			- Wire Harness (P/O PL11.1 Item 1)
4	121K22870 запросить цену →		Reverse Clutch
5	011E10711 запросить цену →		Interlock Actuator
6			- Gear (23T) (P/O Item 2)
7			- Bracket (P/O PL11.1 Item 1)
8			- Bracket (P/O PL11.1 Item 1)
9			- Shaft (P/O Item 2)
10			- Bearing (P/O Item 2)
11			- Gear (23T) (P/O Item 2)
12	121K22860 запросить цену →		Forward Clutch
13	054K17242 запросить цену →		Inverter Chute Assembly
14			- Exit Gate (P/O PL11.1 Item 1)
15			- Spacer (P/O Item 2)
16			- Gear (P/O Item 2)
17			- Tie Plate (P/O PL11.1 Item 1)
18			- Bearing (P/O PL11.1 Item 1)
19			- Gear (P/O Item 2)
20			- Bracket (P/O Item 2)
21			- Holder (P/O PL11.1 Item 1)
22			- Upper Chute (P/O Item 13)
23			- Lower Chute (P/O Item 13)
24			- Duplex Gate (P/O Item 13)
25	830E97760 запросить цену →		Gate Plate
1			- Duplex Transport Upper Cover (Not
2	059K36902 запросить цену →		Duplex Transport Assembly (REP
3			- One-way Pulley (P/O Item 2)
4			- Bearing (P/O Item 2)
5			- Bearing (P/O Item 2)
6	059K23960 запросить цену →		Duplex Transport Roll
7			- Handle (P/O Item 2)
8			- Lower Cover (P/O Item 2)
9			- Screw (P/O Item 2)
10			- Nylon Washer (P/O Item 2)
11			- Cover (P/O Item 2)
12			- Spring (P/O Item 2)
13			- Duplex Transport (P/O Item 2)
14			- Label (P/O Item 2)
15			- Wire Harness (Not Spared)
16			- Bracket (Not Spared)
17			- Screw (Not Spared)
1			- Spring (P/O PL12.1 Item 2)
2	059K23470 запросить цену →		Pinch Roll
3			- Cover (P/O PL12.1 Item 2)
4	160K97412 запросить цену →		Duplex Transport PWB
5			- Wire Harness (P/O PL12.1 Item 2)
6			- Bracket (P/O PL12.1 Item 2)
7	130K61250 запросить цену →		Duplex Transport Wait Sensor
8			- Spring (P/O PL12.1 Item 2)
9	059K23980 запросить цену →		Pinch Roll
10	127K38020 запросить цену →		Duplex Transport Motor
11			- Pulley (20/21T) (P/O PL12.1 Item 2)
12			- Pulley (15T) (P/O PL12.1 Item 2)
13			- Screw (P/O PL12.1 Item 2)
14			- Belt (P/O PL12.1 Item 2)
15			- Bearing (P/O PL12.1 Item 2)
16	059K23970 запросить цену →		Wait Roll
17			- Cover (P/O PL12.1 Item 2)
18	110E93440 запросить цену →		Interlock Switch
19			- Inner Chute (P/O PL12.1 Item 2)
20			- Outer Chute (P/O PL12.1 Item 2)
21			- Belt (P/O PL12.1 Item 2)
1			- ESS Cover Assembly (Not Spared)
2			- Bracket (Not Spared)
3			- Wire Harness
4	127K49440 запросить цену →		ESS Fan
5			- Cover (Not Spared)
6			- Chassis Assembly (Not Spared)
7	960K22830 запросить цену →		BP PWB (REP 1.13)
8			- SEEP Rom (P/O Item 6)
9			- Plate (P/O Item 6)
10			- Chassis (P/O Item 6)
11			- Spring (P/O Item 6)
12			- MCU PWB Assembly (P/O Item 6)
13			- Spacer (P/O Item 12)
14	960K03639 запросить цену →		MCU-MF NVM PWB
15	960K23014 запросить цену →		MCU PWB (REP 1.2)
16			- Wire Harness (P/O Item 12)
17			- Shield (P/O Item 12)
18			- Fuse (4A) (P/O Item 12)
19			- MCU Cover (P/O Item 12)
1			- Seal (Not Spared)
2			- Spacer (Not Spared)
3			- Cap (Not Spared)
4			- Optional Cover (Not Spared)
5			- Spacer (Not Spared)
6			- Knurled Screw (Not Spared)
7			- Bracket (Not Spared)
8			- Panel (Not Spared)
9			- Chassis (Not Spared)
10	133K23691 запросить цену →		System Memory (256MB) (REP
11			- Lock Screw (Not Spared)
12			- Screw (Not Spared)
13			- Support (Not Spared)
14	960K16750 запросить цену →		UI PWB (REP 1.12.5)
15	960K26551 запросить цену →		ESS PWB Assembly (REP 1.12)
16	160K99202 запросить цену →		ESS NVM PWB (REP 1.12.2)
17	960K09093 запросить цену →		ESS PWB (REP 1.12.1)
18			- Panel (Not Spared)
19	540K04023 запросить цену →		ESS ROM2
20	540K04014 запросить цену →		ESS ROM1
21			- Screw (Not Spared)
22			- Label (Caution) (Not Spared)
23	960K16120 запросить цену →		JPEG PWB (REP 1.12.6)
24	960K29230 запросить цену →		HDD Assembly
25			- Bumper (P/O Item 24)
26			- HDD (P/O Item 24)
27			- Screw (P/O Item 24)
28			- Bracket (P/O Item 24)
29	962K57440 запросить цену →		Flat Cable
30	962K23070 запросить цену →		Wire Harness
31			- Panel (Not Spared)
1	960K18180 запросить цену →		Image Comp PWB
2	960K18190 запросить цену →		Riser PWB
3			- Plate (Not Spared)
4	960K18140 запросить цену →		Media Card I/F PWB
5			- Media Card Reader (Not Spared)
6	960K16200 запросить цену →		Thumbnail Preview PWB
7			- Sticky Back Velcro Fastener (4)
8	960K18150 запросить цену →		USB Print PWB
9			- Parallel Print PWB (Not Spared)
10			- Label (Not Spared)
1	960K25995 запросить цену →		PWB Assembly
2	960K16120 запросить цену →		JPEG PWB
3			- PWB Riser Assembly
4			- Bracket (Not Spared)
5	540K06960 запросить цену →		ESS MN1 EPROM
6	540K06440 запросить цену →		ESS MN2 EPROM
7	133K24760 запросить цену →	512MB	DIMM
8	960K29230 запросить цену →		HDD Assembly
9			- 128MB DIMM (Not Spared)
1	050K49613 запросить цену →		Tray 2/3/4 (REP 7.13 7.14 7.15)
2	892E82840 запросить цену →		Label (Tray 2)
3	110K12990 запросить цену →		Paper Size Sensor (Tray 2/3/4)
4			- Spacer (Not Spared)
5	003E23672 запросить цену →		Stop
6	059K15577 запросить цену →		Feeder (Tray 2/3/4) (REP 7.16 7.17
1	892E90351 запросить цену →		Instruction Label
2			- Pad (P/O PL15.1 Item 1)
3			- Max Label (P/O PL15.1 Item 1)
4			- Tray (P/O PL15.1 Item 1)
5			- Side Guide (P/O PL15.1 Item 1)
6			- End Guide (P/O PL15.1 Item 1)
7			- Link (P/O PL15.1 Item 1)
8			- Stop (P/O PL15.1 Item 1)
9			- Spring (P/O PL15.1 Item 1)
1	127K23231 запросить цену →		Tray 2 Feed/Lift Motor (REP 7.4)
2			- Bracket (P/O PL15.1 Item 6)
3	005K83081 запросить цену →		One-way Clutch
4	007K85730 запросить цену →		One-way Gear
5			- Gear (13T) (P/O PL15.1 Item 6)
6			- Bearing (P/O PL15.1 Item 6)
7			- Shaft (P/O PL15.1 Item 6)
8			- Front Frame (P/O PL15.1 Item 6)
9			- Upper Frame (P/O PL15.1 Item 6)
10			- Front Chute (P/O PL15.1 Item 6)
11	120E18141 запросить цену →		Actuator
12			- Tray 2 Level / No Paper Sensor
13			- Wire Harness (P/O PL15.1 Item 6)
14			- Support (P/O PL15.1 Item 6)
15			- Gear (15T) (P/O PL15.1 Item 6)
16			- Washer (P/O PL15.1 Item 6)
1			- Spring (P/O PL15.1 Item 6)
2	600K78460 запросить цену →		Roll Kit (3 Rolls/Kit)
3	005K05890 запросить цену →		One-way Clutch
4			- Gear (P/O PL15.1 Item 6)
5			- Shaft (P/O PL15.1 Item 6)
6			- Chute (P/O PL15.1 Item 6)
7			- Spring (P/O PL15.1 Item 6)
8			- Friction Clutch (P/O PL15.1 Item 6)
9			- Support (P/O PL15.1 Item 6)
10			- Holder (P/O PL15.1 Item 6)
11			- Spacer (P/O PL15.1 Item 6)
12			- Gear (31T) (P/O PL15.1 Item 6)
13			- Support (P/O PL15.1 Item 6)
14			- Bearing (P/O PL15.1 Item 6)
15			- Gear (P/O PL15.1 Item 6)
16			- Support (P/O PL15.1 Item 6)
17			- Screw (P/O PL15.1 Item 6)
18			- Bearing (P/O PL15.1 Item 6)
19			- Gear (35T) (P/O PL15.1 Item 6)
20			- Spring (P/O PL15.1 Item 6)
21			- Lever (P/O PL15.1 Item 6)
1	127K23231 запросить цену →		Tray 3 Feed/Lift Motor (REP 7.4)
2			- Bracket (P/O PL15.1 Item 6)
3	005K83081 запросить цену →		One-way Clutch
4	007K85730 запросить цену →		One-way Gear
5			- Gear (13T) (P/O PL15.1 Item 6)
6			- Bearing (P/O PL15.1 Item 6)
7			- Shaft (P/O PL15.1 Item 6)
8			- Front Frame (P/O PL15.1 Item 6)
9			- Upper Frame (P/O PL15.1 Item 6)
10			- Front Chute (P/O PL15.1 Item 6)
11	120E18141 запросить цену →		Actuator
12			- Tray 3 Level / No Paper Sensor
13			- Wire Harness (P/O PL15.1 Item 6)
14			- Support (P/O PL15.1 Item 6)
15			- Gear (15T) (P/O PL15.1 Item 6)
16			- Washer (P/O PL15.1 Item 6)
1			- Spring (P/O PL15.1 Item 6)
2	600K78460 запросить цену →		Roll Kit (3 Rolls/Kit)
3	005K05890 запросить цену →		One-way Clutch
4			- Gear (P/O PL15.1 Item 6)
5			- Shaft (P/O PL15.1 Item 6)
6			- Chute (P/O PL15.1 Item 6)
7			- Spring (P/O PL15.1 Item 6)
8			- Friction Clutch (P/O PL15.1 Item 6)
9			- Support (P/O PL15.1 Item 6)
10			- Holder (P/O PL15.1 Item 6)
11			- Spacer (P/O PL15.1 Item 6)
12			- Gear (31T) (P/O PL15.1 Item 6)
13			- Support (P/O PL15.1 Item 6)
14			- Bearing (P/O PL15.1 Item 6)
15			- Gear (P/O PL15.1 Item 6)
16			- Support (P/O PL15.1 Item 6)
17			- Screw (P/O PL15.1 Item 6)
18			- Bearing (P/O PL15.1 Item 6)
19			- Gear (35T) (P/O PL15.1 Item 6)
20			- Spring (P/O PL15.1 Item 6)
21			- Lever (P/O PL15.1 Item 6)
1			- Tray 4 Feed/Lift Motor (REP 7.4)
2			- Bracket (P/O PL15.1 Item 6)
3	005K83081 запросить цену →		One-way Clutch
4	007K85730 запросить цену →		One-way Gear
5			- Gear (13T) (P/O PL15.1 Item 6)
6			- Bearing (P/O PL15.1 Item 6)
7			- Shaft (P/O PL15.1 Item 6)
8			- Front Frame (P/O PL15.1 Item 6)
9			- Upper Frame (P/O PL15.1 Item 6)
10			- Front Chute (P/O PL15.1 Item 6)
11	120E18141 запросить цену →		Actuator
12			- Tray 4 Level / No Paper Sensor
13			- Wire Harness (P/O PL15.1 Item 6)
14			- Support (P/O PL15.1 Item 6)
15			- Gear (15T) (P/O PL15.1 Item 6)
16			- Washer (P/O PL15.1 Item 6)
1			- Spring (P/O PL15.1 Item 6)
2	600K78460 запросить цену →		Roll Kit (3 Rolls/Kit)
3	005K05890 запросить цену →		One-way Clutch
4			- Gear (P/O PL15.1 Item 6)
5			- Shaft (P/O PL15.1 Item 6)
6			- Chute (P/O PL15.1 Item 6)
7			- Spring (P/O PL15.1 Item 6)
8			- Friction Clutch (P/O PL15.1 Item 6)
9			- Support (P/O PL15.1 Item 6)
10			- Holder (P/O PL15.1 Item 6)
11			- Spacer (P/O PL15.1 Item 6)
12			- Gear (31T) (P/O PL15.1 Item 6)
13			- Support (P/O PL15.1 Item 6)
14			- Bearing (P/O PL15.1 Item 6)
15			- Gear (P/O PL15.1 Item 6)
16			- Support (P/O PL15.1 Item 6)
17			- Screw (P/O PL15.1 Item 6)
18			- Bearing (P/O PL15.1 Item 6)
19			- Gear (35T) (P/O PL15.1 Item 6)
20			- Spring (P/O PL15.1 Item 6)
21			- Lever (P/O PL15.1 Item 6)
1			- Left Connecting Bracket (Not
2			- Right Connecting Bracket (Not
3	017K93740 запросить цену →		Caster
4	017K93750 запросить цену →		Caster
5			- Foot (Not Spared)
6			- Bracket (Not Spared)
7	960K01742 запросить цену →		1 Tray Module PWB
8	127K36021 запросить цену →		Takeaway Motor
9	007E66060 запросить цену →		Gear (23/46T)
10	007E66070 запросить цену →		Gear (46T)
11	007E66050 запросить цену →		Gear (33T)
1	802K65591 запросить цену →		Left Cover Assembly (REP 14.11)
2	003E53701 запросить цену →		Shaft
3	003E53710 запросить цену →		Hook
4	011E10800 запросить цену →		Handle
5			- Left Cover (P/O Item 1)
6			- Support (P/O Item 1)
7			- Cover (P/O Item 1)
8			- Actuator (P/O Item 1)
9			- Spring
10			- Bearing (P/O Item 1)
11	809E28961 запросить цену →		Spring
12			- Bearing (P/O Item 1)
13			- Bearing (P/O Item 1)
14			- Roll (P/O Item 1)
15			- Bracket (P/O Item 1)
16	809E28980 запросить цену →		Spring
17			- Cover (Not Spared)
18			- Chute (Not Spared)
19	130K61511 запросить цену →		Takeaway Sensor
20	162K62811 запросить цену →		Wire Harness
21			- Bearing (Not Spared)
22			- Chute (Not Spared)
23	120E18820 запросить цену →		Actuator
24	130E81600 запросить цену →		Feedout Sensor (Tray 3/4)
25	015K49471 запросить цену →		Interlock Switch
26	059K18901 запросить цену →		Takeaway Roll Assembly
27			- Bearing (P/O Item 26)
28			- Gear (P/O Item 26)
29			- Takeaway Roll (P/O Item 26)
30			- Wire Harness (Not Spared)
1	802E23952 запросить цену →		Front Upper Cover
2	802E23961 запросить цену →		Front Lower Cover
3	802E23941 запросить цену →		Right Cover
4	802E23931 запросить цену →		Left Lower Cover (REP 14.12)
5	802K50492 запросить цену →		Rear Cover
1			- Tray 2 Label (Not Spared)
2	050K51394 запросить цену →		Tray 2 (REP 7.9)
3	003E23672 запросить цену →		Tray 2 Stop
4	014E42850 запросить цену →		Tray 2 Spacer
5			- Tray 3 Stop (Not Spared)
6			- Tray 4 Stop (Not Spared)
7			- Tray 3 (REP 7.6)
8			- Tray 4 (REP 7.7)
9	110K12990 запросить цену →		Tray 2 Paper Size Sensor
10	110K10881 запросить цену →		Tray 3/4 Paper Size Sensor
11	059E95930 запросить цену →		Roll
12			- Shaft (Not Spared)
13			- Bracket (Not Spared)
14			- Roll (Not Spared)
15			- Shaft (Not Spared)
16			- Max Label (Not Spared)
17			- Tray 3 Label
18			- Tray 4 Label
19			- Label (Not Spared)
20			- Instruction Label (Not Spared)
1	892E90351 запросить цену →		Instruction Label
2			- Pad (P/O PL16.1 Item 2)
3			- Max Label (P/O PL16.1 Item 2)
4			- Tray (P/O PL16.1 Item 2)
5			- Side Guide (P/O PL16.1 Item 2)
6			- End Guide (P/O PL16.1 Item 2)
7			- Link (P/O PL16.1 Item 2)
8			- Stop (P/O PL16.1 Item 2)
9			- Spring (P/O PL16.1 Item 2)
1	802E23992 запросить цену →		Tray 3 Cover
2			- Pulley (P/O PL16.1 Item 7)
3			- Lift Shaft (P/O PL16.1 Item 7)
4			- Bearing (P/O PL16.1 Item 7)
5	020E93120 запросить цену →		Pulley
6			- Pulley (P/O PL16.1 Item 7)
7			- Cable Guide (P/O PL16.1 Item 7)
8			- Pulley Cable (P/O PL16.1 Item 7)
9			- Cable Guide (P/O PL16.1 Item 7)
10			- Bottom Plate (P/O PL16.1 Item 7)
11			- Pad (P/O PL16.1 Item 7)
12			- Side Guide (P/O PL16.1 Item 7)
13			- Knob (P/O PL16.1 Item 7)
14			- Knob (P/O PL16.1 Item 7)
15	009E26970 запросить цену →		Spring
16			- Frame (P/O PL16.1 Item 7)
17			- Bracket (P/O PL16.1 Item 7)
18			- Spacer (P/O PL16.1 Item 7)
19			- Spacer (P/O PL16.1 Item 7)
20			- Bracket (P/O PL16.1 Item 7)
21			- Brake (P/O PL16.1 Item 7)
22			- Latch (P/O PL16.1 Item 7)
23			- Actuator (P/O PL16.1 Item 7)
1	802E23982 запросить цену →		Tray 4 Cover
2			- Tray Front Frame (P/O PL16.1 Item
3			- Lift Shaft (P/O PL16.1 Item 8)
4			- Lift Gear (P/O PL16.1 Item 8)
