Xerox WC 5632 5645 5655 5665 5675 5687 — каталог запчастей со схемами

Содержание

1. PL 1.10 Power and Control Assembly e
2. PL 1.15 Main Power Cables
3. PL 11.65 HCSS BM Module

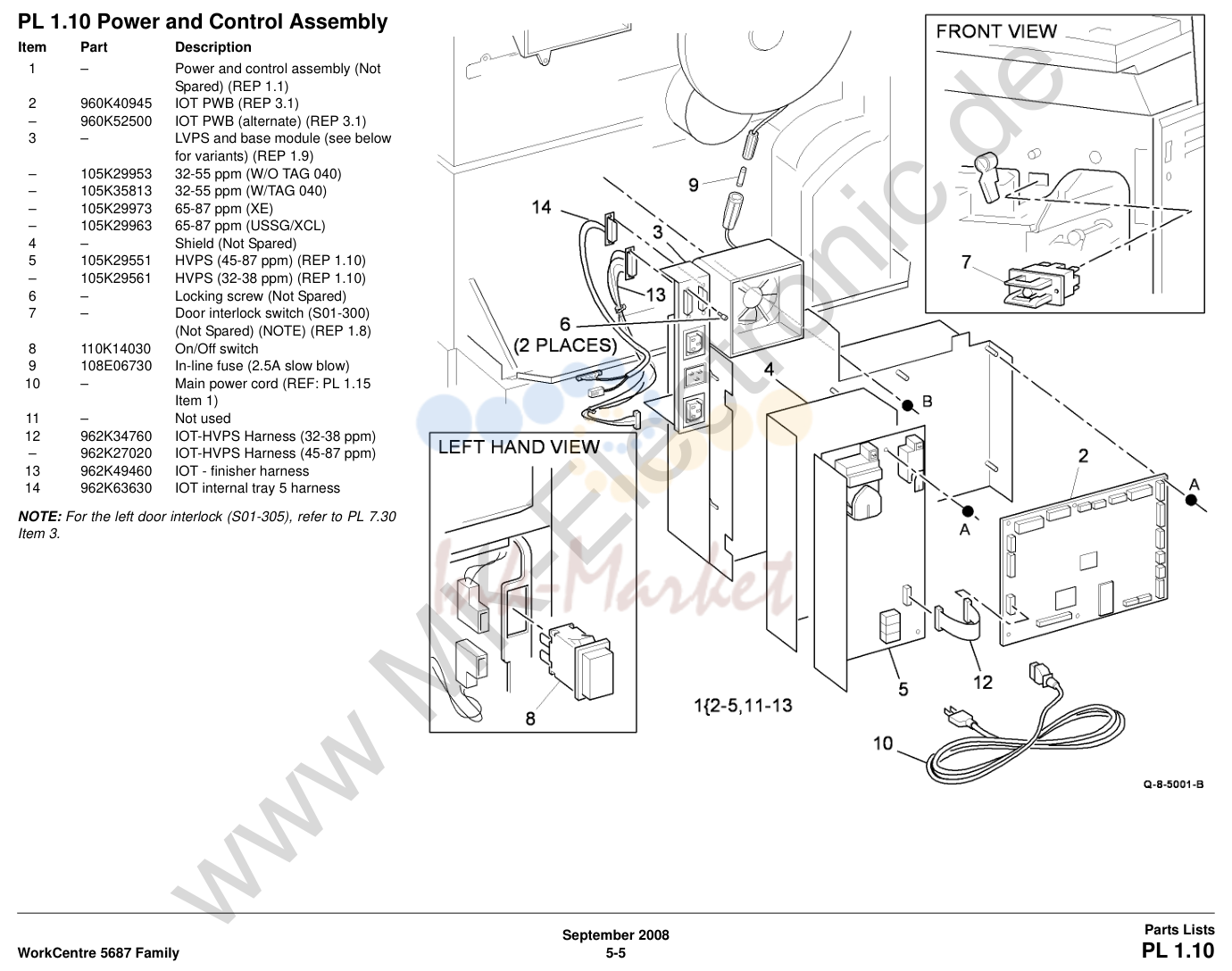

1. PL 1.10 Power and Control Assembly e

№	Артикул	Описание
1		- Power and control assembly (Not
2	960K40945 запросить цену →	IOT PWB (REP 3.1)
3		- LVPS and base module (see below c
4		- Shield (Not Spared) o
5	105K29551 запросить цену →	HVPS (45-87 ppm) (REP 1.10)
6		- Locking screw (Not Spared) r
7		- Door interlock switch (S01-300)
8	110K14030 запросить цену →	On/Off switch c
9	108E06730 запросить цену →	In-line fuse (2.5A slow blow)
10		- Main power cord (REF: PL 1.15 e
11		- Not used
12	962K34760 запросить цену →	IOT-HVPS Harness (32-38 ppm) l
13	962K49460 запросить цену →	IOT - finisher harness
14	962K63630 запросить цену →	IOT internal tray 5 harness

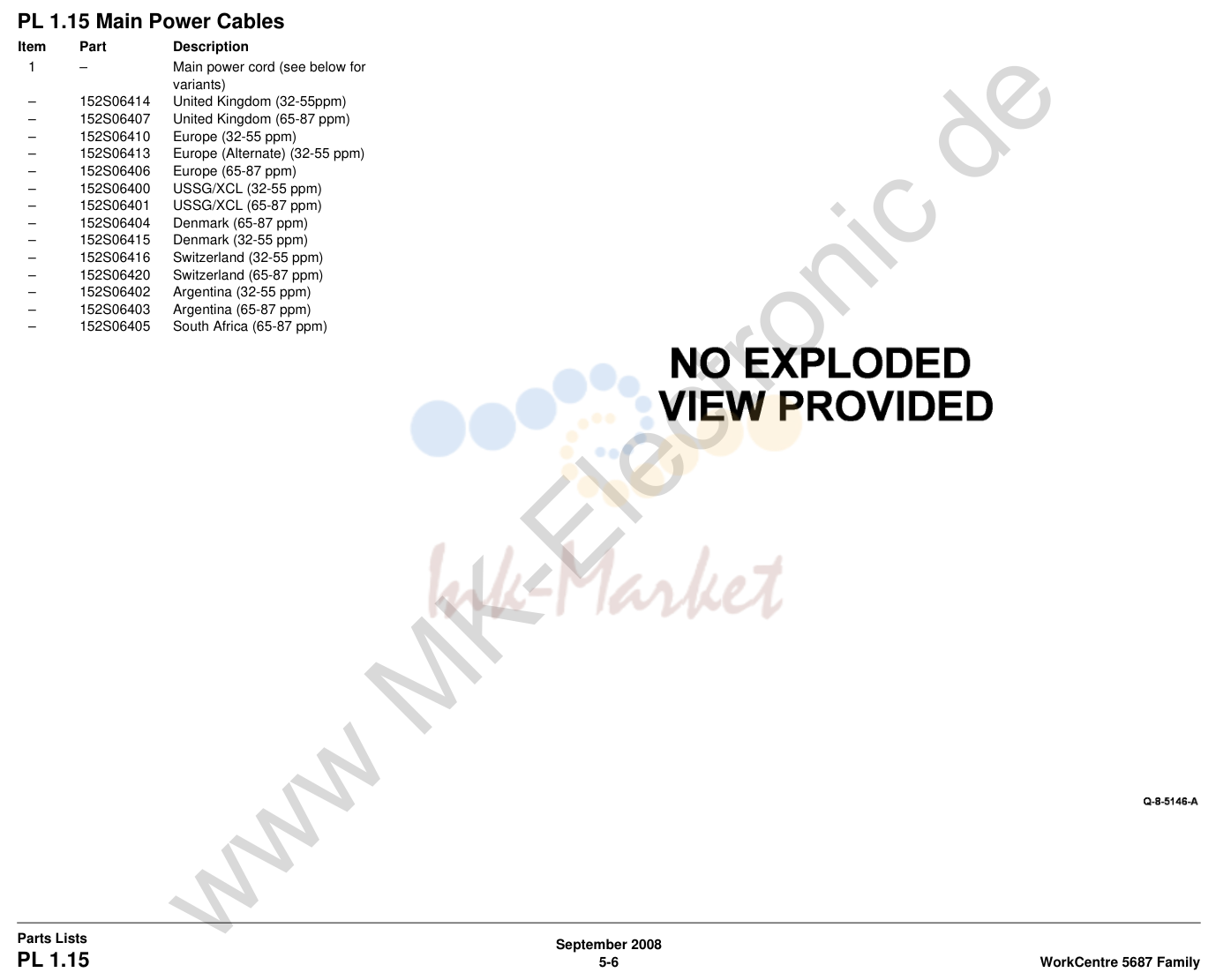

2. PL 1.15 Main Power Cables

Каталог очень большой — показана первая часть. Полная версия доступна в интерактивном каталоге.

Источник: Инк.Маркет

← Все статьи

Чтобы наш сайт работал лучше мы используем cookie и рекомендательные технологии. Продолжая работу с сайтом, Вы разрешаете использование cookie. Вы всегда можете отключить файлы cookie в настройках Вашего браузера.

№	Артикул	Описание
1		- User interface assembly (Not
2	848E00160 запросить цену →	Name plate
3		- UI Harness (REF: PL 14.10 Item 9) c
4	893E14240 запросить цену →	Overlay label kit (French/Canadian)
5	123K07760 запросить цену →	User interface touch screen (REP
6	960K34367 запросить цену →	User interface PWB (REP 2.3)
7	802K93500 запросить цену →	User interface housing (XE)
8	896E43711 запросить цену →	Name plate label (65 ppm)
9	962K63570 запросить цену →	CUI Internal USB cable
10	962K82360 запросить цену →	UI/USB harness pack c
1		- User interface assembly (Not
2	893E53710 запросить цену →	Overlay label kit (French/Canadian)
3		- User interface harness (REF: PL
4		- Ferrite (Not Spared) n
5	848E00170 запросить цену →	Name plate
6	123K07760 запросить цену →	User interface touch screen (REP
7	960K34367 запросить цену →	User interface PWB
8	802K94790 запросить цену →	User interface housing (USSG/
9	896E43671 запросить цену →	Name plate label (32 ppm)
10	962K63570 запросить цену →	CUI internal USB cable
11	962K82360 запросить цену →	UI/USB harness pack
5-8		WorkCentre 5687 Family
55		ppm)
1		- User interface assembly (Not
2	893E53710 запросить цену →	Overlay label kit (French/Canadian)
3		- Single board controller/user
4		- LVDS cable (P/O PL 2.17 Item 10)
5	848E00170 запросить цену →	Name plate
6		- User interface touch screen (Not o
7	960K52300 запросить цену →	User interface PWB
8	802K94790 запросить цену →	User interface housing (USSG/
9	896E43671 запросить цену →	Name plate label (32 ppm)
10	962K82370 запросить цену →	UI/LVDS harness pack
1		- Image processing PWB module
2	127K56210 запросить цену →	Cooling fan (NOTE) (W/O TAG
3	960K41321 запросить цену →	Image processing PWB (REP 3.2)
4		- Image processing PWB/power
5	960K34140 запросить цену →	Power distribution PWB
6	962K56410 запросить цену →	Riser PWB/power distribution PWB
7		- Power distribution PWB/scanner
8	960K58250 запросить цену →	Software module (REP 3.3) t
9		- Image processing PWB/scanner
10		- Cable clamp (Not Spared) e
11		- Image processing PWB module/UI
12	960K34090 запросить цену →	EPC memory module (128Mb) l
13	813W25205 запросить цену →	Locking screw
14	962K49410 запросить цену →	Image processing PWB module/
15		- ROS Data (PJ228-PJ122) cable (P/
16		- Extension bracket (Not Spared)
17		- Thumbscrew (Not Spared) M
18	019E67610 запросить цену →	FAX mounting bracket
19	962K33461 запросить цену →	DADH/SIP Harness
20		- ESD gasket (Not Spared)
21		- USB cable mounting bloc k (Not
22	962K63101 запросить цену →	USB to Network controller cable
5-10		WorkCentre 5687 Family
1		- Vend adaptor kit (P/O PL 31.10
2		- Standoff (P/O PL 3.11 Item 11)
3	960K35010 запросить цену →	Foreign interface PWB
4	962K50580 запросить цену →	Foreign interface harness (P/O PL
5	815E34820 запросить цену →	Firewire PWB mounting bracket i
6	960K34080 запросить цену →	Riser PWB (REP 3.2)
7	960K34750 запросить цену →	Firewire PWB (NOTE) (REP 3.2)
8		- Vend adaptor (P/O PL 3.11 Item 1) o
9		- Locking screw (P/O PL 3.11 Item
10		- Washer (P/O PL 3.11 Item 11) t
11		- Foreign interface kit (P/O PL 31.10
1		- Vend adaptor kit (P/O PL 31.10
2		- Standoff (P/O PL 3.15 Item 11) c
3	960K34080 запросить цену →	Riser PWB (REP 3.2)
4	960K35010 запросить цену →	Foreign interface PWB
5	962K50580 запросить цену →	Foreign interface harness
6	960K34750 запросить цену →	Firewire PWB (NOTE) (REP 3.2)
7	815E34820 запросить цену →	Firewire PWB mounting bracket
8		- Vend adaptor (P/O PL 3.15 Item 1)
9		- Washer (P/O PL 3.15 Item 11) r
10		- Locking screw (P/O PL 3.15 Item
11		- Foreign interface kit (P/O PL 31.10 c
5-12		WorkCentre 5687 Family
1		- Image processing PWB module
2	127K56210 запросить цену →	Cooling fan (NOTE) (W/O TAG c
3	960K41310 запросить цену →	Image processing PWB (REP 3.2)
4		- Image processing PWB harness
5	960K34140 запросить цену →	Power distribution PWB
6	962K56410 запросить цену →	Riser PWB/Power distrbution
7		- Image processing module/Scanner
8	960K58250 запросить цену →	Software module (REP 3.3) t
9		- Image processing module/CCD c
10		- Cable clamp (Not Spared)
11		- Image processing module/User
12	960K34090 запросить цену →	EPC memory module (128Mb)
13		- Not used
14	962K49410 запросить цену →	Image processing module/LVPS/
15		- ROS data cable (PJ109-PJ122)
16		- Not used
17		- Thumbscrew (Not Spared)
18		- Extension bracket (Not Spared)
19		- Locking screw (Not Spared)
20	962K33461 запросить цену →	DADH/Image processing PWB
21		- ESD gasket (Not Spared)
22		- USB cable mounting block (Not
23	962K63101 запросить цену →	USB to Network controller cable
24	019E67610 запросить цену →	FAX mounting bracket
1	962K56410 запросить цену →	Riser PWB/Power distrbution
2	121E19942 запросить цену →	Hard disk drive (SATA) (REP 3.5) c
3	960K34080 запросить цену →	Riser PWB (REP 3.4)
4	960K27451 запросить цену →	Foreign device interface PWB
5		- Foreign device interface harness
6	019E67610 запросить цену →	Fax mounting bracket
7		- HDD mounting bracket (Not
8		- HDD thumb screw (Not Spared)
9	813W25205 запросить цену →	Locking screw r
10		- HDD power cable (Not Spared)
11	152N11622 запросить цену →	HDD data cable t
12		- Foreign device interface kit (P/O PL c
5-14		WorkCentre 5687 Family
1		- Single board controller PWB
2	127K56210 запросить цену →	Cooling fan c
3	960K52434 запросить цену →	Single board controller PWB (REP
4		- Single board controller PWB
5	960K52440 запросить цену →	Power distribution PWB
6	962K33461 запросить цену →	DADH/power distrbution PWB
7		- Image processing module/scanner
8	960K52421 запросить цену →	Software module (REP 3.3) t
9		- Image processing/CCD PWB c
10		- Cable clamp (Not Spared)
11		- Image processing module/user
12	960K52410 запросить цену →	Memory module (1Gb)
13	813W25205 запросить цену →	Locking screw
14	962K49410 запросить цену →	Image processing module/LVPS/
15		- ROS data cable (PJ113-PJ122) K
16		- UI video cable (REF: PL 2.17 Item
17		- Thumbscrew (Not Spared)
18		- Extension bracket (Not Spared)
19	127K62550 запросить цену →	CPU cooling fan
1	007K14321 запросить цену →	Main drive module (REP 4.1B)
2		- Flywheel (P/O PL 4.10 Item 1)
3	807E09920 запросить цену →	Photoreceptor drive gear (REP 4.4)
4		- Dowel pin (P/O PL 4.10 Item 1)
5		- Main drive (P/O PL 4.10 Item 1)
6		- Main drive motor and PWB
7		- Ozone fan (REF: PL 9.25 Item 1)
8	130E10530 запросить цену →	Waste toner door switch (S09-380)
9	114E18630 запросить цену →	Fuser connector assembly o
10		- Spring (P/O PL 4.10 Item 1)
11	604K24650 запросить цену →	Auger damper kit (REP 9.10)
12		- Mounting bracket (P/O PL 4.10
13	055K36090 запросить цену →	Shutter assembly (REP 9.10)
14		- Washer (P/O PL 4.10 Item 1)
15		- Screw (P/O PL 4.10 Item 1)
16		- Waste toner full sensor (REF: PL e
17		- Photoreceptor drive motor (09-010)
18		- Dowel pin (P/O PL 4.10 Item 1) E
5-16		WorkCentre 5687 Family
1	127K55430 запросить цену →	Fuser web motor assembly
2		- Not used
3		- Not used
4		- Xerographic CRUM connector (P/O
5		- Xerographic CRUM connector i
6		- Spring (P/O PL 4.10 Item 1)
7	807E09930 запросить цену →	Output paper path drive gear (REP
8	807E09940 запросить цену →	Intermediate drive gear (REP 4.3B)
9	023E25040 запросить цену →	Main drive belt 2 (REP 4.3B)
10	807E06462 запросить цену →	Fuser drive gear/pulley assembly
11		- Bearing (P/O PL 4.12 Item 10)
12	114E18810 запросить цену →	Fuser CRUM connector
13		- Screw (P/O PL 4.10 Item 1)
14		- Support plate (P/O PL 4.10 Item 1) e
15	807E05670 запросить цену →	Registration transport drive pulley
16		- Bearing (P/O PL 4.12 Item 17) l
17		- Developer drive gear/pulley E
18	023E25050 запросить цену →	Main drive belt 1 (REP 4.3B) -
19		- Scorotron home sensor (Q09-070)
20		- Charge scorotron harness (P/O PL
21		- Charge scorotron grid harnessM (P/O
22		- Auto cleaner harness (P/O PL 4.10
23		- Idler (P/O PL 4.10 Item 1)
24		- Bearing (P/O PL 4.12 Item 10)
1	007K14311 запросить цену →	Main drive module (32-38 ppm)
2		- Flywheel (P/O PL 4.15 Item 1)
3	807E06600 запросить цену →	Photoreceptor drive gear
4		- Dowel pin (P/O PL 4.15 Item 1) i
5		- Main drive (P/O PL 4.15 Item 1) n
6	127K55410 запросить цену →	Main drive motor and PWB
7		- Ozone fan (REF: PL 9.25 Item 1) t
8	130E10530 запросить цену →	Waste toner door switch (S09-380)
9	114E18630 запросить цену →	Fuser connector assembly
10		- Spring (P/O PL 4.15 Item 1)
11	055K36090 запросить цену →	Shutter assembly (REP 9.10) e
12		- Waste toner full sensor (P/O PL
13	604K24650 запросить цену →	Auger damper kit (REP 9.10) l
14		- Washer (P/O PL 4.15 Item 1) E
15		- Screw (P/O PL 4.15 Item 1)
16		- Mounting bracket (P/O PL 4.15
17		- Photoreceptor drive motor (MOT09-
5-18		WorkCentre 5687 Family
1	127K55430 запросить цену →	Fuser web motor assembly
2		- Not used
3		- Not used
4		- Xerographic CRUM connector (P/O
5		- Xerographic CRUM connector i
6		- Spring (P/O PL 4.15 Item 1)
7	807E09930 запросить цену →	Output paper path drive gear (REP
8	807E09940 запросить цену →	Intermediate drive gear (REP 4.3A)
9	023E30740 запросить цену →	Main drive belt (REP 4.3A)
10	007K13200 запросить цену →	Fuser drive gear (REP 4.3A)
11		- Bearing (P/O PL 4.17 Item 10) t
12	114E18810 запросить цену →	Fuser CRUM connector
13		- Screw (P/O PL 4.15 Item 1)
14	807E05670 запросить цену →	Registration transport drive pulley
15	807E05680 запросить цену →	Developer drive gear (Black) (32-38
55		ppm) (REP 4.3A) E
16		- Scorotron home sensor (Q09-070)
17		- Auto cleaner harness (P/O PL 4.15 -
18		- Charge scorotron harness (P/O PL
19		- Charge scorotron grid harness (P/O
20		- Idler (P/O PL 4.15 Item 1)
1	802E19351 запросить цену →	Rear cover
2	036K01701 запросить цену →	Right counterbalance (REP 5.12,
3	019K13350 запросить цену →	Document pad (ADJ 5.6)
4	036K01630 запросить цену →	Left counterbalance (REP 5.12,
5	960K34851 запросить цену →	DADH PWB (32-38 ppm) i
6	962K62930 запросить цену →	Communication/power cable
7		- Harness support (P/O PL 5.10 Item
8		- Top cover (REF: PL 5.20 Item 15) t
9	084K35920 запросить цену →	DADH (complete) (32-38 ppm)
10	121E17510 запросить цену →	DADH Closed switch magnet
11		- DADH ground harness (P/O PL l
12	803E13680 запросить цену →	Thumbscrew
13		- Bracket (P/O PL 5.10 Item 9)
14		- CVT Cleaning label (Not Spared) -
15	017E11300 запросить цену →	End stop
5-20		WorkCentre 5687 Family
1	113R00717 ✓ в наличии	Feed roll assembly (REP 5.14)
2	130K73950 запросить цену →	Feed sensor (Q05-330) d
3		- Front cover (P/O PL 5.15 Item 18)
4		- Feed housing (P/O PL 5.15 Item
5	121K44530 запросить цену →	Feed solenoid (SOL05-010) c
6		- Feed yoke (P/O PL 5.15 Item 18)
7		- Spring (P/O PL 5.15 Item 18)
8		- Bearing (P/O PL 5.15 Item 18)
9	005K12600 запросить цену →	Feed clutch (CL05-025)
10		- Rear cover (P/O PL 5.15 Item 18)
11	110E13480 запросить цену →	Top cover interlock switch (S05- o
12	019E67980 запросить цену →	Document present sensor actuator
13	130K73890 запросить цену →	Document present sensor (Q05- r
14	125E00430 запросить цену →	Static eliminator
15		- Gear (P/O PL 5.15 Item 26) c
16	127K53770 запросить цену →	Feed motor (MOT05-020) (ADJ
17		- Feed motor tension spring (red) (P/
18	059K58960 запросить цену →	Feed assembly (complete) l
19		- Shaft (P/O PL 5.15 Item 26) E
20		- Bracket (P/O PL 5.15 Item 18)
21	802E41680 запросить цену →	Feed roll assembly cover
22		- Intermediate feed bearing (P/O PL
23		- Bearing (P/O PL 5.15 Item 26) K
24	004E22560 запросить цену →	Feed motor bracket
25		- Ground harness (P/O PL 5.15 Item
26	604K42680	DADH feed bearing kit (Complete)
1	113R00718 ✓ в наличии	Feed roll assembly (REP 5.14)
2	130E11200 запросить цену →	Feed sensor (Q05-330)
3		- Front cover (P/O PL 5.16 Item 18)
4		- Feed housing (P/O PL 5.16 Item
5	121K44530 запросить цену →	Feed solenoid (SOL05-010)
6		- Feed yoke (P/O PL 5.16 Item 18) i
7		- Spring (P/O PL 5.16 Item 18) n
8		- Bearing (P/O PL 5.16 Item 18)
9	005K12600 запросить цену →	Feed clutch (CL05-025)
10		- Rear cover (P/O PL 5.16 Item 18) o
11	110E13480 запросить цену →	Top cover interlock switch (S05-
12		- Not used
13		- Not used t
14	125E00430 запросить цену →	Static eliminator
15		- Gear (P/O PL 5.16 Item 26)
16	127K53770 запросить цену →	Feed motor (MOT05-020) (ADJ
17		- Feed motor tension spring (red) (P/
18	059K58412 запросить цену →	Feed assembly (complete) (W/O l
19		- Shaft (P/O PL 5.16 Item 26)
20		- Bracket (P/O PL 5.16 Item 18)
21	802E41680 запросить цену →	Feed roll assembly cover -
22		- Intermediate feed bearing (P/O PL
23		- Bearing (P/O PL 5.16 Item 26)
24	004E22560 запросить цену →	Feed motor bracket
25		- Ground harness (P/O PL 5.16M Item
26	604K42680	DADH feed bearing kit (Complete)
5-22		WorkCentre 5687 Family
1	113R00718 ✓ в наличии	Feed roll assembly (REP 5.14)
2	130E11200 запросить цену →	Feed sensor (Q05-330)
3		- Front cover (P/O PL 5.17 Item 18)
4		- Feed housing (P/O PL 5.17 Item
5		- Nudger motor (P/O PL 5.17 Item
6		- Feed yoke (P/O PL 5.17 Item 28)
7		- Spring (P/O PL 5.17 Item 18)
8		- Bearing (P/O PL 5.17 Item 18) o
9	005K12600 запросить цену →	Feed clutch (CL05-025)
10		- Rear cover (P/O PL 5.17 Item 18)
11	110E13480 запросить цену →	Top cover interlock switch (S05- r
12		- Front feed gate (P/O PL 5.17 Item t
13		- Rear feed gate (P/O PL 5.17 Item
14	125E00430 запросить цену →	Static eliminator e
15		- Gear (P/O PL 5.17 Item 26)
16	127K53770 запросить цену →	Feed motor (MOT05-020) (ADJ
17		- Feed motor tension spring (red) (P/ E
18	059K64321 запросить цену →	Feed assembly (complete) (NOTE
19		- Shaft (P/O PL 5.17 Item 26)
20		- Bracket (P/O PL 5.17 Item 18) K
21	802E87730	Feed roll assembly cover
22		- Intermediate feed bearing (P/O PL
23		- Bearing (P/O PL 5.17 Item 26)
24	004E22560 запросить цену →	Feed motor bracket
25		- Ground harness (P/O PL 5.17 Item
26	604K42680	DADH feed bearing kit (Complete)
27		- Nudger motor bwracket (P/O PL 5.17
28	604K54340 запросить цену →	Lever arm CRU spares kit (W/TAG
29		- Shim kit (Not Spared) (W/TAG D-
1		- Hinge (P/O PL 5.20 Item 16)
2		- Bushing (P/O PL 5.20 Item 16) d
3	022E25061	CVT/Takeaway idler
4	806E19680 запросить цену →	Shaft
5		- Torsion spring (green) (P/O PL 5.20
6	038E22914 запросить цену →	Base
7		- Spring (P/O PL 5.20 Item 17)
8		- Torsion spring (silver) (P/O PL 5.20
9	029E37810 запросить цену →	Latch pin
10		- Spring plate (P/O PL 5.20 Item 17) o
11	130K73960 запросить цену →	Takeaway sensor (Q05-335) (REP
12	130K73970 запросить цену →	CVT Sensor (Q05-350) (REP 5.8) r
13		- Sensor support (P/O PL 5.20 Item
14		- Shaft securing bracket (P/O PL c
15	802K62451 запросить цену →	Top cover
16	802K93770 запросить цену →	Top cover assembly (REP 5.1)
17	055K37570 запросить цену →	Top access cover assembly (32-38
5-24		WorkCentre 5687 Family
1	130K73980 запросить цену →	Registration sensor (Q05-340)
2		- Sensor support (P/O PL 5.10 Item
3		- Torsion spring (P/O PL 5.10 Item 9)
4	013E21103 запросить цену →	Front CVT roll bearing c
5		- CVT Roll (P/O PL 5.25 Item 17) (W/
6	022E25061	Pre-scan idler
7		- Base (P/O PL 5.10 Item 9)
8		- Shaft (Not Spared)
9	127K53780 запросить цену →	CVT Motor (MOT05-030) (ADJ 5.1) o
10		- CVT Motor tension spring (silver)
11	023E25420 запросить цену →	CVT Motor drive belt (REP 5.15, r
12	050E14972 запросить цену →	Duplex gate (REP 5.15)
13	013E21093 запросить цену →	Rear CVT roll bearing c
14		- Spacer (white) (P/O PL 5.10 Item 9)
15	004E22560 запросить цену →	CVT Motor bracket
16		- Ground harness (Not Spared)
17	604K55240 запросить цену →	CVT roll kit (W/TAG D-004)
1		- Lower cover (P/O PL 5.30 Item 5)
2	130K73990 запросить цену →	Exit sensor (Q05-345) (32-38 ppm) d
3	038E34361 запросить цену →	Baffle assembly
4	121E20060 запросить цену →	Duplex solenoid (SOL05-050) (REP
5	055K36641 запросить цену →	Baffle assembly (complete) (32-38
6	022E25061	Post scan idlers
7	806E19680 запросить цену →	Shaft
8	059K50770	Exit roll idlers (32-38 ppm) (REP
9		- Bearing (P/O PL 5.30 Item 5)
10		- Document finger (P/O PL 5.30 Item
11		- Torsion spring (P/O PL 5.30 Item 5)
12		- Lift bar (P/O PL 5.30 Item 5)
13		- Link arm (P/O PL 5.30 Item 5) c
14	038E40380 запросить цену →	Mylar guide strip (REP 5.20)
15	130E11500 запросить цену →	Exit sensor (Q05-345) (45-87 ppm)
16	055K37582 запросить цену →	Baffle assembly (complete) (45-87
17	059K43910	Exit roll idlers (45-87 ppm) (REP E
5-26		WorkCentre 5687 Family
1	050K60430 запросить цену →	Input tray assembly (complete) (32-
38		ppm) (REP 5.4) d
2	004K00971	Pad
3	031E08720 запросить цену →	Restack arm
4	050E22922 запросить цену →	Input tray c
5	423W00949 запросить цену →	Feed motor drive belt (ADJ 5.1)
6	059K50920 запросить цену →	Takeaway roll assembly (32-38
7	125E00430 запросить цену →	Static eliminator (small) (REP 5.17)
8	130E11500 запросить цену →	DADH Length sensor 1 (Q05-315)/ o
9		- Lower cover (right) (P/O PL 5.35 c
10	115K02540 запросить цену →	Static eliminator (large)
11	103K01511 запросить цену →	Document width sensor (Q05-325)
12		- Bearing (P/O PL 5.35 Item 1, PL l
13	014E61020 запросить цену →	Spacer (black)
14		- Spacer (white) (P/O PL 5.35 Item 1,
15		- Pulley (P/O PL 5.35 Item 1, PL 5.35
16		- Sensor bracket (P/O PL 5.35 Item
17	059K43920	Exit roll assembly (45-87 ppm)
18	050K67464 запросить цену →	Input tray assembly (complete) (45-
87		ppm) (REP 5.14)
19	130E11200 запросить цену →	Document present sensor (Q05-
20		- Lower cover (Lewft) (P/O PL 5.35
21		- Lower cover (P/O PL 5.35 Item 1)
1	848K06210 запросить цену →	Document cover assembly
2		- Document cover (P/O PL 5.40 Item d
3		- Counter balance (P/O PL 5.40 Item
4		- Document pad (Not Spared) c
5		- Counterbalance support (Not
6		- Document cover bracket (Not
7	803E13680 запросить цену →	Thumbscrew
8		- LH Adaptor plate (P/O PL 5.40 Item o
9		- RH Adaptor plate (P/O PL 5.40
10		- Platen cover handle (P/O PL 5.40
11		- Magnetic interlock (P/O PL 5.40 c
12		- Cover platen (P/O PL 5.40 Item 2)
5-28		WorkCentre 5687 Family
1		- Scanner (REF: PL 14.20 Item 1)
2		- Spacer (REF: PL 14.20 Item 6) (32-
55		ppm), (REF: PL 14.10 Item 6)
3		- Grommet (REF: PL 14.20 Item 7)
4	604K41020 запросить цену →	ROS spares kit (32-38 ppm)
5		- ROS Power distribution (PJ120-
6		- Scanner frame securing bracket
7		- Spacer (Not Spared) l
8		- ROS (P/O PL 6.10 Item 4) E
1		- Tray housing (P/O PL 7.10 Item 26,
2	960K42121 запросить цену →	Tray 1 and 2 control PWB
3	809E84170 запросить цену →	Leaf spring (REP 7.12)
4	059K59260 запросить цену →	Paper guide latch assembly (REP
5		- Label tray 1 (P/O PL 7.10 Item 26)
6		- Label tray 2 (P/O PL 7.10 Item 27)
7	059K59230 запросить цену →	Cam assembly (REP 7.12)
8		- Tray home cam (P/O PL 7.10 Item
9		- Paper size cam (P/O PL 7.10 Item o
10		- Retaining plate (Not Spared)
11		- Paper guide (P/O PL 8.26 Item 1) r
12		- MAX Fill label (P/O PL 7.10 Item 4)
13		- Tray 1 and 2 paper lift plate (P/O PL
14	059K59270 запросить цену →	Paper stop assembly
15	059K59221 запросить цену →	Lift gear kit (REP 7.20)
16		- IOT-PFM Harness (PJ7-PJ382)
17		- Paper tray 1 & 2 lift arm assembly l
18		- Bearing (P/O PL 7.10 Item 26, PL
19		- Quadrant gear (60T) (P/O PL 7.10
20		- Gear (13T) (P/O PL 7.10 Item 15)
21	604K54760 запросить цену →	Envelope tray feeding kit
22		- Lift arm pin (P/O PL 7.10 Item 15)
23		- Paper tray lip (P/O PL 7.10 Item 24)
24	604K48700 запросить цену →	Paper tray lip kit (W/TAG 002)
25		- Gear (60T) (P/O PL 7.10 Item 15)
26	050K68570 запросить цену →	Tray 1 assembly (NOTE) (W/TAG
27	050K68580 запросить цену →	Tray 2 assemblwy (NOTE) (W/TAG
5-30		WorkCentre 5687 Family
1	022E27180 запросить цену →	Tray hoist pulley
2	050K59433 запросить цену →	Tray 4 assembly (NOTE) (REP 7.2)
3	050K59422 запросить цену →	Tray 3 assembly (NOTE) (REP 7.2)
4		- Front short elevator cable (P/O PL
5		- Rear elevator cable (tray 4) (P/O
6		- Rear elevator cable (tray 3) (P/O n
7		- Front long elevator cable (P/O PL
8		- HCF (complete) (Not Spared)
9	130K67521 запросить цену →	Tray 3 feed sensor actuator (REP
10	012K05690 запросить цену →	Tray 3 elevator cable assembly t
11	012K05701 запросить цену →	Tray 4 elevator cable assembly
12	849E21140 запросить цену →	Pulley carrier e
13		- Tray 3 feed sensor actuator spring
14	004K07330 запросить цену →	Tray 4 elevate damper assembly l
15	004K07320 запросить цену →	Tray 3 elevate damper assembly
16	038E30370 запросить цену →	Tray lift guide -
17	019E73940 запросить цену →	Cork pad
18		- Separation strip (7 off) (P/O PL 7.15
19	801K20310 запросить цену →	Separation strip kit
20		- Paper tray guide (P/O PL 7.15M Item
21	807E22950 запросить цену →	Gear (REP 7.11)
22	801E11400 запросить цену →	Corner separation strip
23	019E75120 запросить цену →	Metamoll Pad
1		- Tray 4 assembly (REF: PL 7.15
2		- Tray 3 assembly (REF: PL 7.15
3	049K00300 запросить цену →	Tray 3 and 4 clamp kit
4		- Side clamp (2 off) (P/O PL 7.17
5		- Center clamp (P/O PL 7.17 Item 3) n
6	604K18182 запросить цену →	Tray 3 & 4 mylar retainer clip kit
7		- Retainer clip (Wide) (6 off) (P/O PL
8		- Retainer clip (Narrow) (2 off) (P/O
9		- Side edge flexure spring (Not
10		- Paper tray guide (Not Spared) (ADJ
11		- Flexure spring (Not Spared)
12	009K02380 запросить цену →	Top edge flexure spring e
13		- Retaining clips (Not Spared)
14	019K06030 запросить цену →	HCF Tray alignment clip kit
15		- Front clip (P/O PL 7.17 Item 14) l
16		- Rear clip (P/O PL 7.17 Item 14) E
17		- Alignment locking clip (P/O PL 7.17
18	005E21801 запросить цену →	Elevator dives gear coupling -
5-32		WorkCentre 5687 Family
1	127K55950 запросить цену →	Tray 3 elevator motor (MOT07-
2	960K41522 запросить цену →	HCF control PWB (REP 7.10)
3	019E63410 запросить цену →	Switch holder
4	130E10570 запросить цену →	Tray 3 home switch (S07-303), Tray
4		home switch (S07-304) (REP 7.9) i
5		- Not used n
6	120E25810 запросить цену →	Tray 4 stack limiter (REP 7.8)
7	868E11660 запросить цену →	Tray 3 stack limiter bracket
8	120E25800 запросить цену →	Tray 3 stack limiter (REP 7.8) o
9	868E11670 запросить цену →	Tray 4 stack limiter bracket
1	802K48781 запросить цену →	Rear cover
2	848K12270 запросить цену →	Left cover d
3	017K03771 запросить цену →	Castor (locking)
4	848E17500 запросить цену →	Tray 4 front cover
5	848E17490 запросить цену →	Tray 3 front cover
6	826E20970 запросить цену →	Screw (M6 x 30) c
7	802K48770 запросить цену →	Right cover
8		- Cover infill 1 (P/O PL 7.25 Item 10)
9		- Cover infill 2 (P/O PL 7.25 Item 10)
10	848E17510 запросить цену →	Cover infill kit
5-34		WorkCentre 5687 Family
1	050K67881 запросить цену →	Bypass tray and left hand door
2		- Left hand door (P/O PL 7.30 Item 1,
3		- Left hand door interlock (S01-305)
4	121E25680 запросить цену →	Feed solenoid (SOL08-050) (REP
5		- Feed head assembly (P/O PL 7.30 n
6		- Feed head (P/O PL 7.30 Item 5)
7	130E12060 запросить цену →	Bypass tray empty sensor (Q07- o
8	029E50160 запросить цену →	Hinge pin
9		- Spring retainer (P/O PL 7.30 Item
10	809E57640 запросить цену →	Spring drive gear
11	807E05311 запросить цену →	Drive gear assembly (REP 8.20)
12		- Bypass tray (P/O PL 7.30 Item 1, c
13	809E84190 запросить цену →	Ground spring
14		- Feed head top cover (P/O PL 7.30 e
15		- Feed roll (P/O PL 7.30 Item 21)
16		- Nip roll (P/O PL 7.30 Item 5)
17		- Left hand door cover (P/O PL 7.30 E
18		- Retard pad bracket (P/O PL 7.30
19		- Retard pad assembly (P/O PL 7.30 -
20		- Retard pad spring (P/O PL 7.30 K
21	059K39862	Feed roll and retard pad assembly
22		- Solenoid spring (P/O PL 7.30M Item
23		- Interlock cover (Not Spared)
24	130E12760 запросить цену →	Tray 1/2 feed sensor (Q08-101)
25	130E12770 запросить цену →	Wait Sensor (Q08-100, Q 08-110)
26		- Nip roll (Not Spared)
27	050K67891 запросить цену →	Bypass tray and left hand door
28		- Pre-reg nip roll spring (P/O PL 7.30
29	604K55500 запросить цену →	Skew bypass tray spares kit (x2
30		- Nip roller (Not Spared)
31		- wShaft (Not Spared)
32		- Lower cover (Not Spared)
1		- Stand unit (complete) (Not Spared)
2		- Front door (Not Spared) (NOTE) d
3	017K03771 запросить цену →	Castor (locking)
4	802K48770 запросить цену →	Right cover
5	802K48781 запросить цену →	Rear cover
6		- Stand base (Not Spared) c
7	826E20970 запросить цену →	Screw (M6x30)
8		- Door hinge pin (P/O PL 7.40 Item 2)
9		- Cover infill 1 (P/O PL 7.40 Item 11)
10		- Cover infill 2 (P/O PL 7.40 Item 11)
11	848E17510 запросить цену →	Cover infill kit
12	848K12270 запросить цену →	Left cover o
5-36		WorkCentre 5687 Family
1	802K93561 запросить цену →	Front door assembly
2		- Front door hinge (P/O PL 7.60 Item d
3		- Front door hinge pin (P/O PL 7.60
4		- Trail edge guide assembly (P/O PL c
5		- Front door latch (P/O PL 7.60 Item
6	110E20570 запросить цену →	Front door interlock switch (S07-
7		- Interlock switch plate (Not Spared) o
8	848K19110 запросить цену →	Front cover
9	802E82351 запросить цену →	Rear cover
10	802E82363 запросить цену →	Top cover r
11		- Not used
12	848E05863 запросить цену →	Base knuckle cover
13		- Front door interlock harness (Not c
14		- Tamper guide lever (P/O PL 7.60
15		- Tamper lever compression spring
16		- Label (P/O PL 7.60 Item 8) E
17		- Label (P/O PL 7.60 Item 8)
1		- Adjustable castor (Not Spared)
2		- Castor (Not Spared) d
3		- Platform assembly (Not Spared)
4		- Spring Bias (Not Spared)
5		- Latch bias (Not Spared)
6		- Docking latch (P/O PL 7.62 Item c
7		- Docking latch spring (P/O PL 7.62
8		- Docking latch bracket (P/O PL 7.62
9		- Docking latch main bracket (P/O PL o
10	803E13680 запросить цену →	Docking latch thumb screw
11		- Docking plate (Not Spared) r
12		- Slide assembly (Not Spared)
13		- Docking guides (P/O PL 7.62 Item
14		- Slide assembly locking nut (Not
15		- Docking plate assembly (Not
16	003K20681 запросить цену →	Latch assembly l
5-38		WorkCentre 5687 Family
1	110E07300 запросить цену →	Docking interlock switch (S07-372)
2		- Handle latch (Not Spared) d
3		- Latch spacer (Not Spared)
4		- Slide latch (Not Spared)
5		- Spring leaf (Not Spared)
6		- Rear guide (P/O PL 7.64 Item 12) c
7		- Front guide assembly (Not Spared)
8	038E34401 запросить цену →	Guide strip
9		- Adjustment plate (P/O PL 7.64 Item
10		- Docking pin (P/O PL 7.64 Item 13)
11		- Rear guide assembly spring (P/O o
12	038K16403 запросить цену →	Rear guide assembly
13	029K04680 запросить цену →	Docking pin assembly r
1		- Tray assembly (complete) (REF: PL
2		- Crash bar (Not Spared)
3		- Frame top brace (Not Spared)
4		- Elevator motor (MOT07-373) (P/O
5	130K74380 запросить цену →	Elevator motor encoder sensor
6		- Elevator motor bracket (P/O PL
7		- Elevator motor shaft (Not Spared)
8	960K35024 запросить цену →	Control PWB o
9	130K75511 запросить цену →	Stack down sensor (Q07-405)
10		- Standoff (Not Spared) r
11		- Tray level drive gear clip (Not
12	110E06961 запросить цену →	Upper limit switch (S07-412) (REP c
13		- Rear elevator rack (P/O PL 7.68
14		- Front elevator rack (P/O PL 7.68
15		- Retard roller shield (Not Spared) E
16	003K20950 запросить цену →	Shipping handle assembly
17		- Shipping pin bearing (P/O PL 7.68
18		- Shipping pin spring (P/O PL 7.68
19		- Shipping pin (P/O PL 7.68 Item 16)
20		- Shipping pin handle (P/O PL 7.68
21		- Cable tie (Not Spared)
22		- Not used
23		- Cable holder (Not Spared)
24	127K56330 запросить цену →	Elevator motor assembly
25	007K19660 запросить цену →	Elevator rack assembly
5-40		WorkCentre 5687 Family
1		- Tray lift assembly (Not Spared)
2	110E06961 запросить цену →	Tray down limit switch (S07-415) d
3		- Lower safety bar (Not Spared)
4		- Tray level drive gear (P/O PL 7.68
5		- Fixing plate (Not Spared)
6		- Infill plate (P/O PL 7.70 Item 19)
7	019K13470 запросить цену →	Cork pad
8		- Tray lift top cover (Not Spared)
9		- Lift plate crash bar actuator 2 (Not
10		- Lift plate crash bar actuator 1 (Not
11		- Crash bar actuator spring (Not r
12		- Tray level drive gear clip (Not
13		- Infill actuator arm (P/O PL 7.70
14		- Infill actuator arm spring (P/O PL
15		- Infill actuator arm pin (P/O PL 7.70 l
16		- Infill plate spring (P/O PL 7.70 Item
17		- Lower safety spring (Not Spared)
18	612W25655 запросить цену →	Tray down limit switch screw
19	815K11380 запросить цену →	Infill plate assembly K
20	962K50461 запросить цену →	Tray 5 elevator harness
1	802E93220 запросить цену →	Rear cover
2	014E60830 запросить цену →	Rear cover standoff d
3	802E93210 запросить цену →	Left hand cover
4	802E93201 запросить цену →	Right hand cover (W/O TAG 046,
5		- Filter (Not Spared)
6		- Filter cover (Not Spared)
7	826E26991 запросить цену →	Thumbscrew
8		- Work shelf (P/O PL 8.10 Item 11)
9		- Work shelf bracket (P/O PL 8.10 o
10	802K88301 запросить цену →	Front door assembly (32-55 ppm)
11		- Work shelf assembly kit (Not r
12	014E67571 запросить цену →	Stand off cable holder
5-42		WorkCentre 5687 Family
1		- Internal cover (P/O PL 8.11 Item
2		- Grill (P/O PL 8.11 Item 10)
3		- Paper path cooling fan 1 (P/O PL
4		- Cooling duct (P/O PL 8.11 Item 10)
5		- Foam seal (P/O PL 8.11 Item 10) i
6		- Paper path cooling fan 2 (P/O PL n
7		- Harness (P/O PL 8.11 Item 10)
8		- Front door (P/O PL 8.11 Item 10) o
9	848K11790 запросить цену →	Logo badge
10	802K95203 запросить цену →	Front door assembly
11		- Door hinge pin (P/O PL 8.11 Item
1	059K60040 запросить цену →	Registration transport assembly
2		- Retainer bracket (Not Spared)
3	130E11430 запросить цену →	Wait sensor (Q08-100),
4		- Registration transport guide (P/O i
5	059K52341 запросить цену →	Registration nip assembly
6	028E16630 запросить цену →	Snap on washer (M6)
7	121E19460 запросить цену →	Registration clutch (CL08-070) o
8	013E36980 запросить цену →	Bearing
9	806E18030	Drive roll assembly (REP 8.26)
10		- Jam clearance knob (P/O PL 8.15 t
11		- Gear (26T) (P/O PL 8.15 Item 1)
12		- Spring arm (P/O PL 8.15 Item 1)
13		- Torsion spring (P/O PL 8.15 Item 1) e
14		- Gear (28T) (P/O PL 8.15 Item 1)
15		- Ring pitch (P/O PL 8.15 Item 1)
16		- Black nylon washer (P/O PL 8.15 l
17		- Gear (22G/28T) (P/O PL 8.15 Item
18		- Gear (23T) (P/O PL 8.15 Item 1) -
19		- Gear (22G/20T) (P/O PL 8.15 Item
20		- Drive belt (P/O PL 8.15 Item 1)
21		- Spring arm pin (P/O PL 8.15 Item 1)
22		- Lower bias guide (P/O PL 8.15 Item
23	835E05350 запросить цену →	Bias contact (NOTE 1)
24		- Clutch cover (Not Spared)
25		- Drive shaft (P/O PL 8.15 Item 26)
26	604K55570 запросить цену →	Drive roll repair kit (W/TAG 051)
5-44		WorkCentre 5687 Family
1	059K60050 запросить цену →	Registration transport assembly
2		- Retainer bracket (Not Spared)
3	130E12760 запросить цену →	Registration sensor (Q08-150)
4		- Registration transport guide (P/O
5	059K52341 запросить цену →	Registration nip assembly n
6	028E16630 запросить цену →	Snap on washer (M6)
7	121E19460 запросить цену →	Registration clutch (CL08-070)
8	013E36980 запросить цену →	Bearing
9	806E18030	Drive roll assembly (REP 8.26)
10		- Jam clearance knob (P/O PL 8.17
11		- Gear (26T) (P/O PL 8.17 Item 1)
12		- Spring arm (P/O PL 8.17 Item 1)
13		- Torsion spring (P/O PL 8.17 Item 1)
14		- Gear (28T) (P/O PL 8.17 Item 1) e
15		- Ring pitch (P/O PL 8.17 Item 1)
16		- Black nylon washer (P/O PL 8.17
17		- Gear (22G/28T) (P/O PL 8.17 Item E
18		- Gear (23T) (P/O PL 8.17 Item 1)
19		- Gear (22G/20T) (P/O PL 8.17 Item
20		- Drive belt (P/O PL 8.17 Item 1)
21		- Spring arm pin (P/O PL 8.17 IMtem 1)
22		- Lower bias guide (P/O PL 8.17 Item
23	835E05350 запросить цену →	Bias contact (NOTE)
24		- Clutch cover (Not Spared)
25		- Registration sensor bracket (Not
26		- Drive shaft (P/O PL 8.17 Item 27)
27	604K55570 запросить цену →	Drive roll repair kit (W/TAG 051)
1	059K64150 запросить цену →	Duplex transport (REP 8.7)
2		- Drive belt (76T) (P/O PL 8.20 Item d
3		- Drive belt (285T) (P/O PL 8.20 Item
4	130E12760 запросить цену →	Duplex sensor (Q08-160) (REP c
5	003K20760 запросить цену →	Jam clearance latch
6		- Spring (P/O PL 8.20 Item 1)
7		- Nip roll shaft (P/O PL 8.20 Item 1)
8	127K62340 запросить цену →	Duplex motor (MOT08-060) (REP
9	960K32880 запросить цену →	Duplex motor driver PWB (REP
10		- Drive pulley (P/O PL 8.20 Item 1) r
11		- Lower cover (P/O PL 8.20 Item 1)
12		- Duplex duct (P/O PL 8.20 Item 1)
13		- Duplex nip roll shaft (P/O PL 8.20 c
14	059K49400 запросить цену →	Nip roll assembly
15		- Bearing (P/O PL 8.20 Item 1)
16		- Duplex drive roll shaft (P/O PL 8.20
17	604K55570 запросить цену →	Drive roll repair kit (W/TAG 051)
5-46		WorkCentre 5687 Family
1	059K59432 запросить цену →	Duplex transport (REP 8.7)
2		- Drive belt (76T) (P/O PL 8.22 Item d
3		- Drive belt (285T) (P/O PL 8.22 Item
4	130E12070 запросить цену →	Duplex sensor (Q08-160) (REP c
5	003K20760 запросить цену →	Jam clearance latch
6		- Spring (P/O PL 8.22 Item 1)
7		- Nip roll shaft (P/O PL 8.22 Item 1)
8	127K53190 запросить цену →	Duplex motor (MOT08-060) (REP
9	960K52720 запросить цену →	Duplex motor driver PWB (REP
10		- Drive pulley (P/O PL 8.22 Item 1) r
11		- Lower cover (P/O PL 8.22 Item 1)
12		- Duplex nip role shaft (P/O PL 8.22
13	059K49400 запросить цену →	Nip roll assembly
14		- Bearing (P/O PL 8.22 Item 1)
15		- Duplex drive roll shaft (P/O PL 8.22
16	604K55570 запросить цену →	Drive roll repair kit (W/TAG 051) l
1		- Tray 1 or 2 paper feed assembly (P/
2	023E31270 запросить цену →	Transport drive belt (REP 8.12)
3	020E54150 запросить цену →	Pulley
4	020E48680 запросить цену →	Pulley idler
5	127K61841 запросить цену →	Transport roll drives motor
6	013E37480 запросить цену →	Rear transport roll bearing n
7	013E37490 запросить цену →	Front transport roll bearing
8	059K70070	Transport roll
9	962K64030 запросить цену →	Power harness o
10	962K64020 запросить цену →	Signal harness
11	120E36130 запросить цену →	Cable holder
12	962K64040 запросить цену →	Connection harness
5-48		WorkCentre 5687 Family
1	059K59680 запросить цену →	Tray 1 paper feed assembly (REP
2		- Tray 2 paper feed assembly (REF:
3	059K69800 ✓ в наличии	Roll assembly (3 rolls) (REP 8.35)
4		- Retard roll (P/O PL 8.26 Item 3)
5		- Feed Nudger roll assembly (P/O PL i
6	127K61850 запросить цену →	Tray 1 Feed/elevator motor
7	130E12770 запросить цену →	Tray empty sensor (Q07-331, Q07- o
8
