Xerox WC 3045 — каталог запчастей со схемами

Содержание

№	Артикул	Описание
1		(with 3-5) 2 (with 3,4,6)
25		(with 26,27)
20		(with 21,22)
19		Front
16		14 (with 15-18)
5-26		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	019K11690 запросить цену →	Holder Assy-Arm L (with 3-5)
2		Holder Assy-Arm R (with 3,4,6) 019K11700e
3		Spring IIT
4		Arm IIT
5		Holder Arm L
6		Holder Arm R
7		Top Cover i848K59690
8	848K59900 запросить цену →	Rear Door
9	013E39621 запросить цену →	Transfer Roller Bearing Left
10	013E39631 запросить цену →	Transfer Roller Bearing Right
11	022K76990 ✓ в наличии	Transfer Roller
12	676K11710 запросить цену →	Rear Cover (3045B)
13	848E67092 запросить цену →	Right Cover
14	848K50204 запросить цену →	Main Tray (with 15-18)
15		Main Tray
16		Main Tray Extension
19	848E78610 запросить цену →	HiPot Cover
21		CVR-F Lower
22		CVR-F Upper
24	848E78510 запросить цену →	Inner Front Cover
26		Tray-Ext A
28	848E67072 запросить цену →	Left Cover
29	960K47000 запросить цену →	Front USB Board
30		Harness Assy USB Front
31		Bracket Assy WIFI
32		Harness Assy WIFI
33		Screw M3X6B

№	Артикул	Описание
1		Plate Lower
2		Guide Paper Bypass e
3		Tray Assy Bypass (with 4-8)
4		Guide Side PSI L
5		Guide Side PSI R
6		Tray PSI
7		Rack Guide Side i
8		Gear Pinion
9		Guide Side MSI L
10		Guide Side MSI R
11		Foot Assy
99	676K11730 запросить цену →	Kit, Bypass Tray Assembly (with 2, 3)
1		(with 2-7)
8		(with 9,10)
5-30		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	059K71563 запросить цену →	Feed Roll Assembly (with 1-7)
2		Cam MSI L e
3		Roll Core
4		Roll Assy Feed
5		Holder Feed
6		Shaft Feed
7		Cam MSI R i
8	815K07610 запросить цену →	Bottom Plate (with 9,10)
9		Pad MSI
10		Plate BTM
11		Holder BTM L
12		Holder BTM R
13		Follower L
14		Followere R
15	848K49666 запросить цену →	Separator Pad Assembly
16		EArm MSI R
17		Spring NF
18		Arm MSI L
19	807E36162 запросить цену →	Feed Gear
20		Spring Feed

№	Артикул	Описание
1		Chute Upper
2		Roll Assy Pinch REGI (with 3-5) e
3		Roll Pinch REGI10
4		Roll Pinch REGI30
5		Shaft Pinch REGI
6	059E07550 запросить цену →	Registration Roller
7		Chute Low i
8		Spring Actuator REGI
9	120E33031 запросить цену →	Registration Sensor Actuator
10	930W00123 запросить цену →	Registration Sensor
11		Spring Earth REGI
12		Bearing REGI Earth
13		Bearing REGI Metal Earth
14		Spring Teurn
15		Bearing REGI Metal
16		EBearing REGI
17		Spring REGI Clutch
18		FLANGE REGI Clutch
19		GEAR REGI Clutch
20		Cover Solenoid
21	121E22993 запросить цену →	Feed Solenoid
22		Harness Assy REG SNS

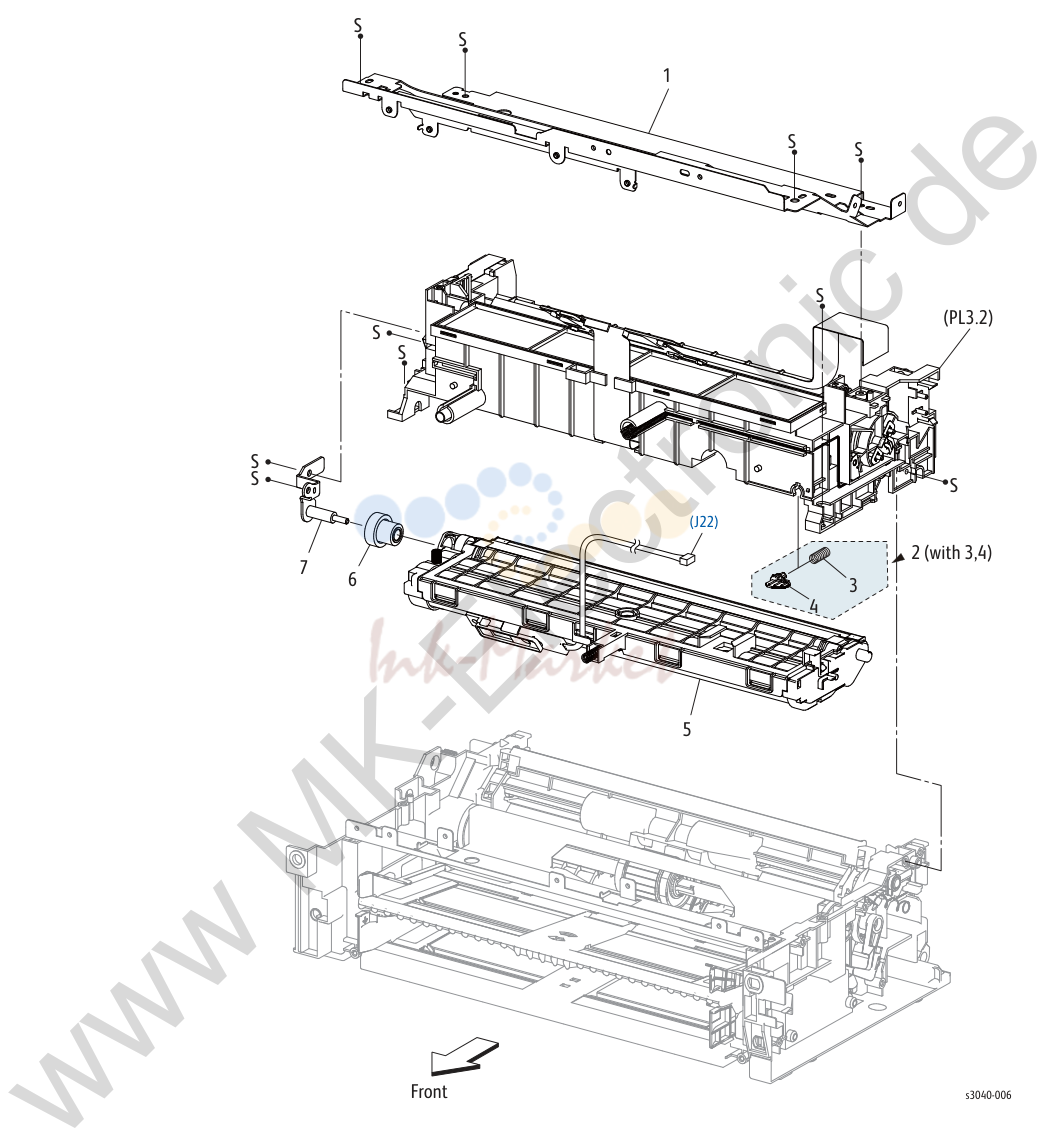

№	Артикул	Альт. артикул	Описание
1			Plate Upper
2			Spring Assy Track Ad (with 3,4) e
3			Holder Spring
4			Spring Track Ad
5			Housing Assy Deve High
6			Gear D3
7			Bracket Assy Gear D3 i

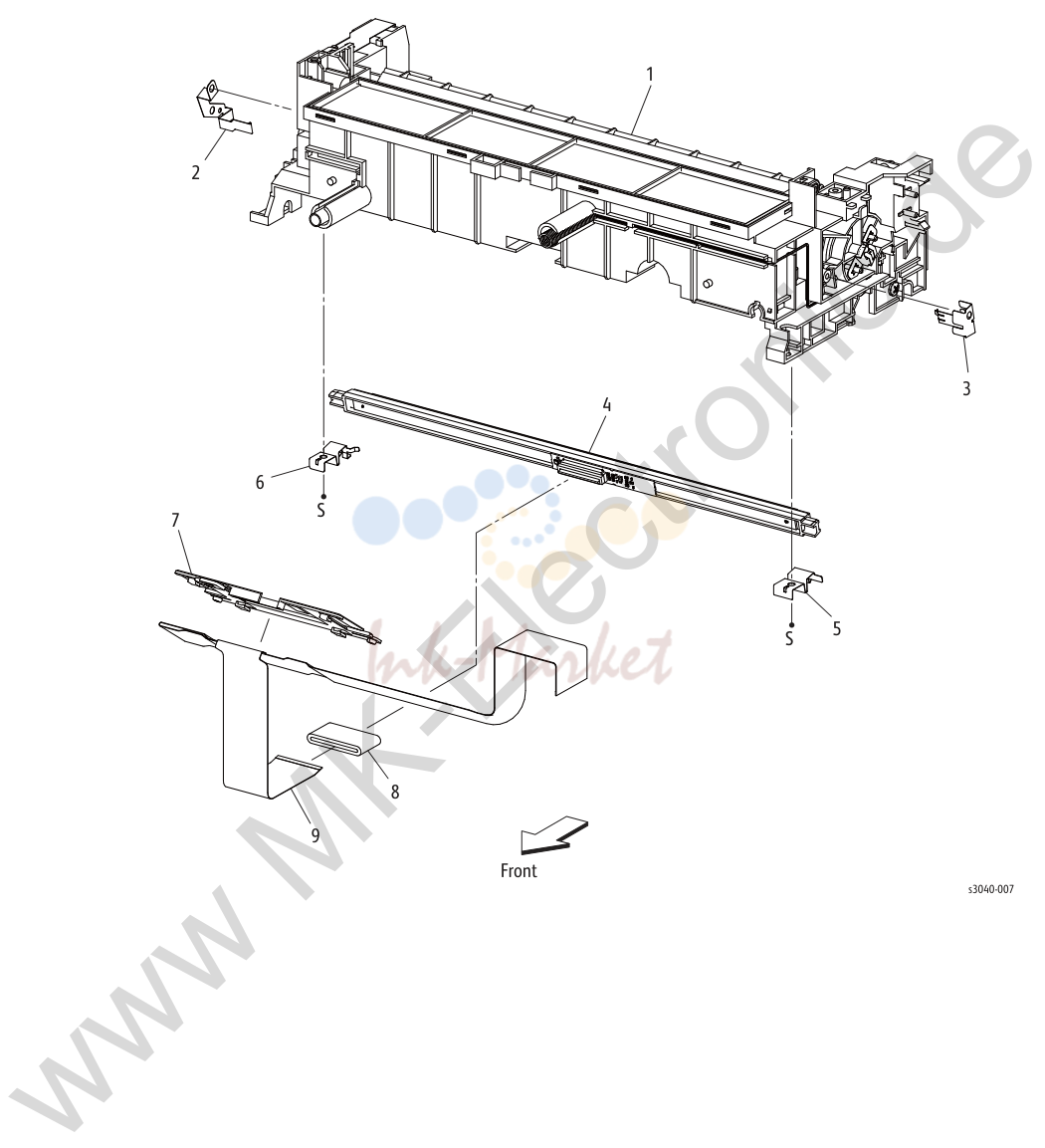

№	Артикул	Альт. артикул	Описание
1			HSG Assy XERO High
2			Spring FG D A4M e
3			Spring FG AD A4M
4			Head Assy R
5			Spring LPH AD A4M
6			Spring LPH D A4M
7			Cover FFC A4M i
8			Core Ferrite
9			Cable FFC

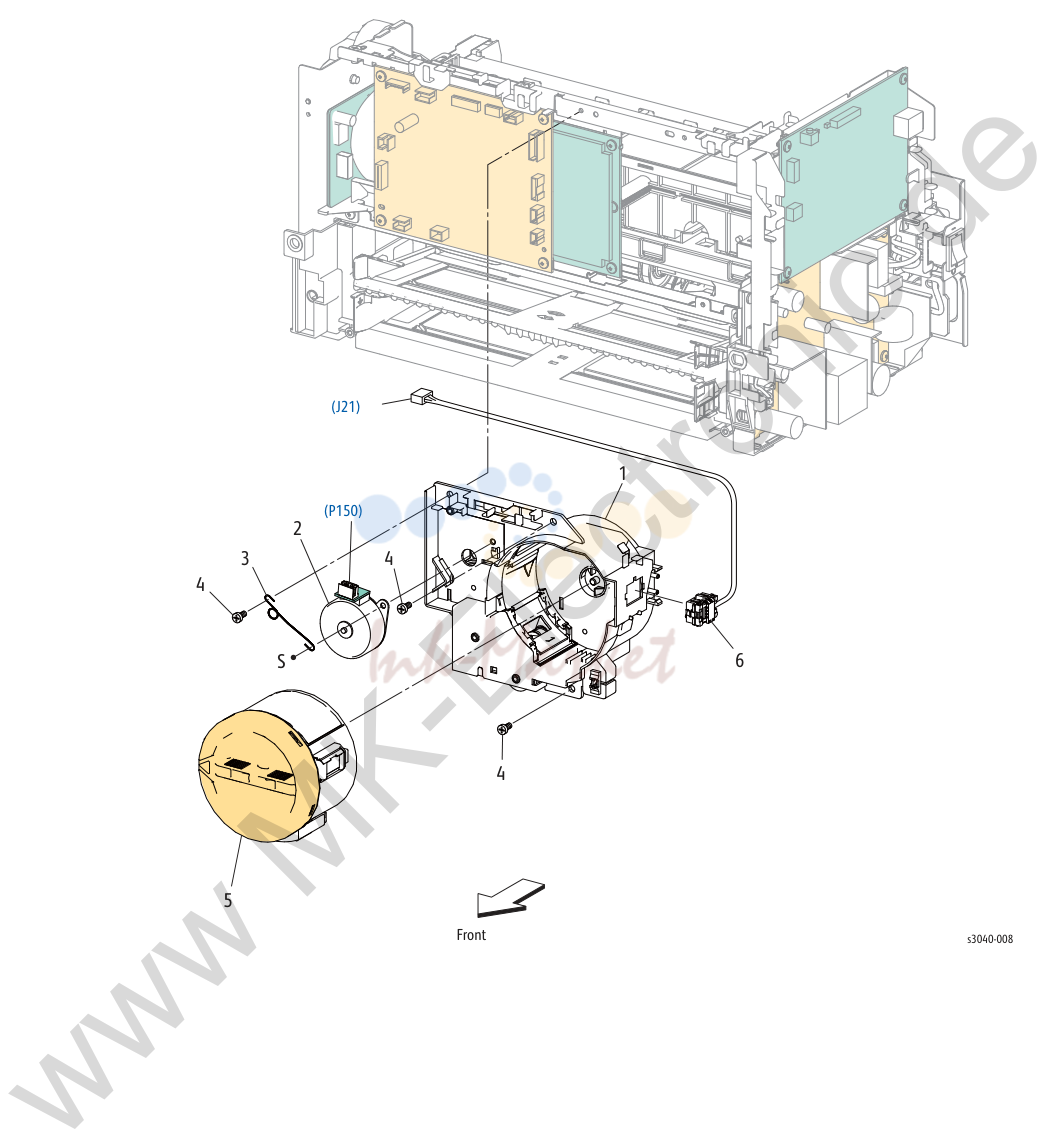

№	Артикул	Описание
1	094K93230 запросить цену →	Toner Dispenser Assy
2		Toner Motor 127K61370e
3		Wire Earth Motor
4		Screw M3x6B
5		Toner Cartridge See “Xerox Supplies and
6		Harness Assy DCRA

№	Артикул	Описание
1		Guide Harness Upper
2		HVPS 105K30870e
3	960K61882 запросить цену →	MCU Board
4		FFC Assy Main MOT
5		FFC Assy MC-HV
6		FFC Assy MC-ES AIO
7		Harness Assy DISP MOT i
8		Harness Assy LV-MC
9		Harness Assy LV-MCES
10		Harness Assy MC-LP
11		Guide Harness LPH
12		Guide Harness Upper AIO
13		Screw M3x6B

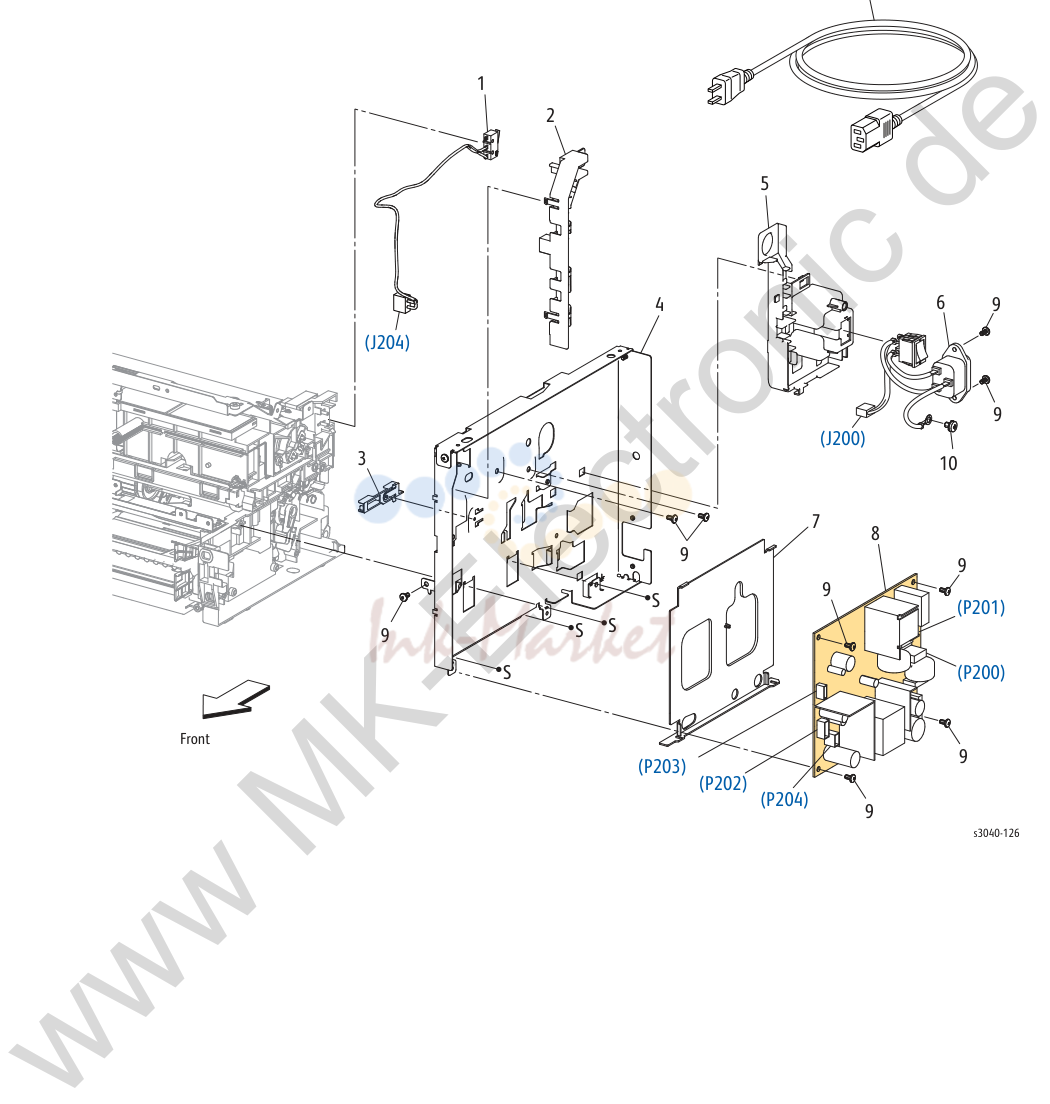

№	Артикул	Описание
1	110K16521 запросить цену →	Rear Door Interlock Switch
2		Guide Harness FR e
3		Guide Harness IL
4		Plate LVPS
5		Guide Inlet
6		Power Switch Assembly
7		Insulator LVPS i
8	105E19920 запросить цену →	LVPS (110V)
9		Screw M3X6B
10		Screw S+M4X6B r
11	675K17830 запросить цену →	Power Cord DAO t
5		Front
9		(SJ6) 3 (REF)
5-48		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1		Guide Harness IIT SNR
2		Guide Harness IIT MOT e
3	676K10950 запросить цену →	PWBA ESS 3045B US/EU (3in1 IP Board)
4	101K62530 запросить цену →	Fax Board
5		Harness Assy FAX i
6		Plate ESS
7		Plate Stay Rear
8		Plate Earth L
9		Screw M3X6B

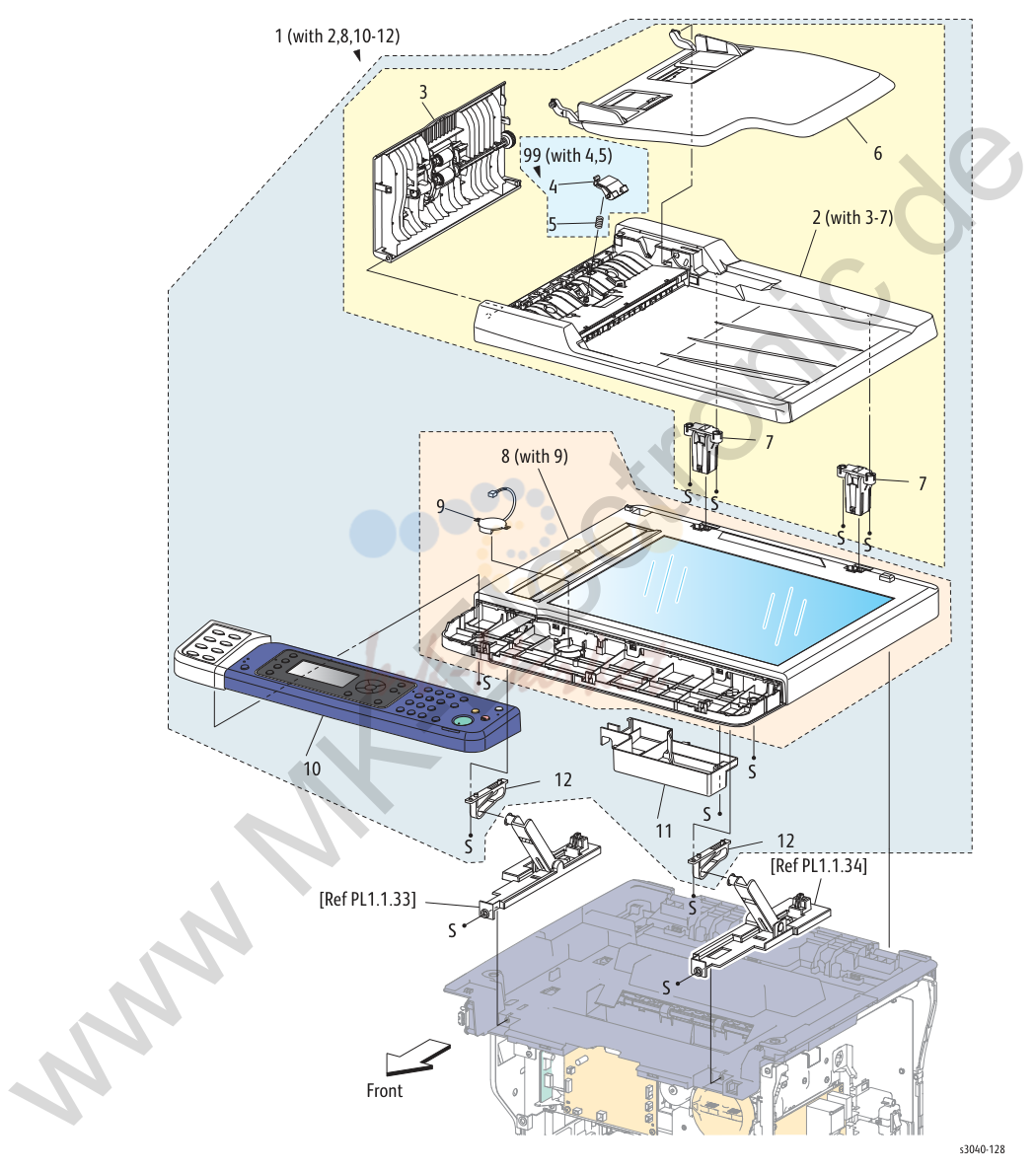

№	Артикул	Описание
1		(with 2,8,10-12)
99		(with 4,5)
2		(with 3-7)
8		(with 9)
5-50		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	604K70921 запросить цену →	Scanner Assy (with 2,8,10-12)
2		ADF Assy (with 3-7) e
3	604K65550 запросить цену →	ADF Top Cover
4	604K65560 запросить цену →	ADF Separator Pad (with 5)
5		Spring Retard
6	604K65530 запросить цену →	ADF Input Tray
7		Hinge Assy ADF iTBD
8		IIT Assy (with 9)
9		Speaker
10		Control Panel (3045NI)
11		Cover SSB
12		Rail IIT FB
13		Control Panel Board TBD
14		Control ePanel LCD Display TBD
2		(with 7)
1		(with 2,8,10-12)
8		(with 9)
5-52		Xerox Internal Use Only Phaser 3010/3040/WorkCentre 3045 Service
1	604K70931 запросить цену →	Scanner Assy (with 2,8,10-12) (3045B)
2		Document Cover (with 7) (3045B) e
7		Hinge Assy ADF iTBD
8		IIT Assy (with 9)
9		Speaker
10		Control Panel (3045B)
11		Cover SSB
12		Rail IIT FB
13		Control Panel Board TBD
14		Control ePanel LCD Display TBD
