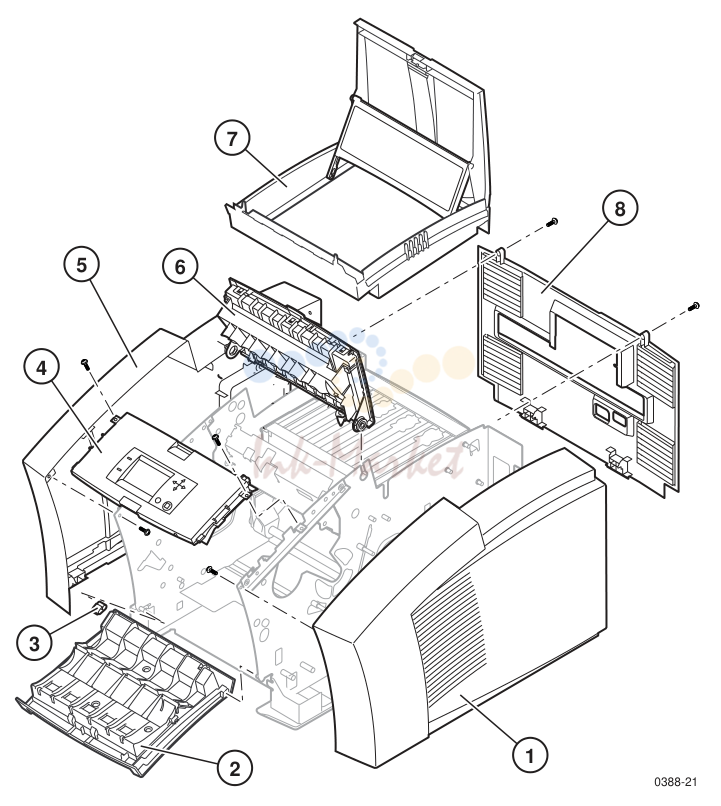

1. Table A-1. Cabinet parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 200-4366-00 запросить цену → | 1 Right cover | |
| 2 | 200-4257-00 запросить цену → | 1 Front cover, jam access door | |
| 3 | 214-4814-00 запросить цену → | 1 Hinge, Front cover pivot | |
| 4 | 650-4039-00 запросить цену → | 1 Front cover, control panel | |
| 5 | 200-4365-00 запросить цену → | 1 Left cover | |
| 6 | 200-4495-00 запросить цену → | 1 Exit cover | |
| 7 | 200-4367-00 запросить цену → | 1 Top cover with inkload door | |
| 8 | 200-4377-00 запросить цену → | 1 Rear cover |
2. Figure A-1 Cabinet parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 650-4027-00 запросить цену → | 1 Y-axis pulley assembly | |
| 2 | 214-4651-01 запросить цену → | 1 Drum maintenance actuators, left and right | |
| 3 | 351-1051-01 запросить цену → | 1 Maintenance drawer guide, left | |
| 4 | 436-0389-00 запросить цену → | 1 Maintenance drawer | |
| 5 | 351-1053-00 запросить цену → | 1 Maintenance drawer guide, right | |
| 6 | 650-3617-00 запросить цену → | 1 Spring, transfix actuation. | |
| 7 | 650-3617-00 запросить цену → | 1 Drum/transfix assembly | |
| 8 | 441-2137-03 запросить цену → | 1 Cap/wipe/purge assembly | |
| 9 | 650-4049-00 запросить цену → | 1 Printhead kit | |
| 10 | 174-3807-00 запросить цену → | 1 Cable, printhead data | |
| 11 | 650-4050-00 запросить цену → | 1 Ink loader | |
| 12 | 166-0714-00 запросить цену → | 1 Vacuum hose, rubber | |
| 13 | 147-0079-00 запросить цену → | 1 Vacuum/pump assembly | |
| 14 | 166-0713-00 запросить цену → | 1 Vacuum hose, rigid | |
| 15 | 650-3615-00 запросить цену → | 1 Head maintenance drive belt. | |
| 16 | 650-3619-00 запросить цену → | 1 Pulley, head maintenance drive. | |
| 17 | 650-3615-00 запросить цену → | 1 Head maintenance timing belt and ratchet clips. | |
| 18 | 134-0265-00 запросить цену → | 1 Plug, Maintenance drawer life counter | |
| 19 | 378-0387-00 запросить цену → | 1 Purge Filter |

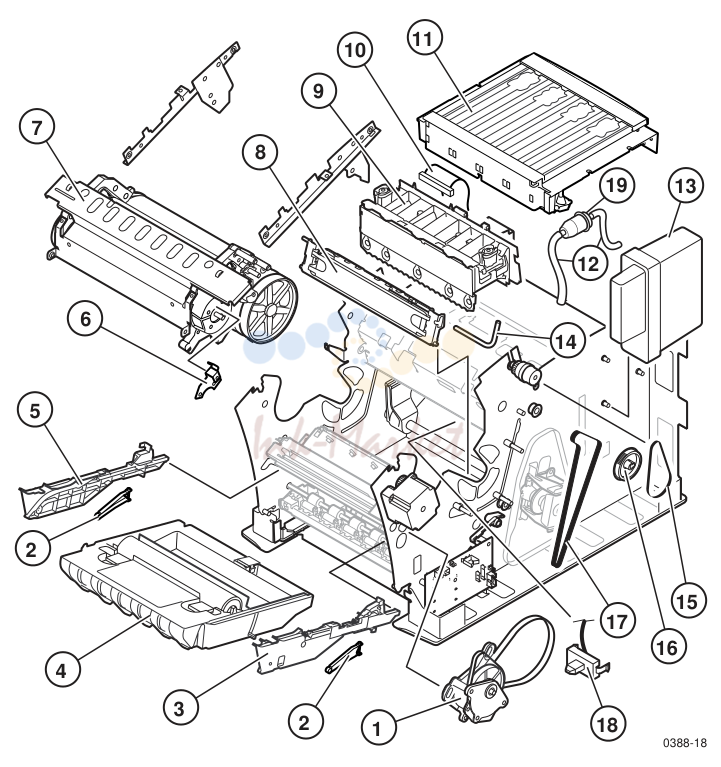

3. Figure A-2. Imaging Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 351-1045-00 запросить цену → | 1 Guide, media tray, right | |
| 2 | 351-1032-00 запросить цену → | 1 Guide, pick assembly | |
| 3 | 351-1046-00 запросить цену → | 1 Guide, media tray, left | |
| 4 | 401-0778-01 запросить цену → | 1 Lower feed roller | |
| 5 | 401-0813-01 запросить цену → | 1 Paper pick roller | |
| 6 | 650-3978-00 запросить цену → | 1 Drum/preheater assembly | |
| 7 | 351-1047-00 запросить цену → | 1 Upper feed assy, top half, with circuit bd | |
| 8 | 351-1035-00 запросить цену → | 1 Duplex paper guide | |
| 9 | 401-0841-00 запросить цену → | 1 Duplex roller | |
| 10 | 650-4026-00 запросить цену → | 1 Upper stripper finger assembly | |
| 11 | 386-7018-00 запросить цену → | 1 Lower stripper finger assembly | |
| 12 | 401-0781-01 запросить цену → | 1 Exit roller | |
| 13 | 351-1016-00 запросить цену → | 1 Guide, lower exit, pivoting |
4. Figure A-3. Paper Path Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 147-0086-00 запросить цену → | 1 X-axis motor with gear | |
| 2 | 650-3621-00 запросить цену → | 1 X-axis drive assembly (see 650-3621 below) | |
| 3 | 119-5876-00 запросить цену → | 1 Drum fan | |
| 4 | 147-0180-01 запросить цену → | 1 Paper path motor | |
| 5 | 147-0082-00 запросить цену → | 1 Y-axis motor | |
| 6 | 147-0108-01 запросить цену → | 1 Process motor, with encoder | |
| 7 | 119-5781-00 запросить цену → | 1 Main fan |

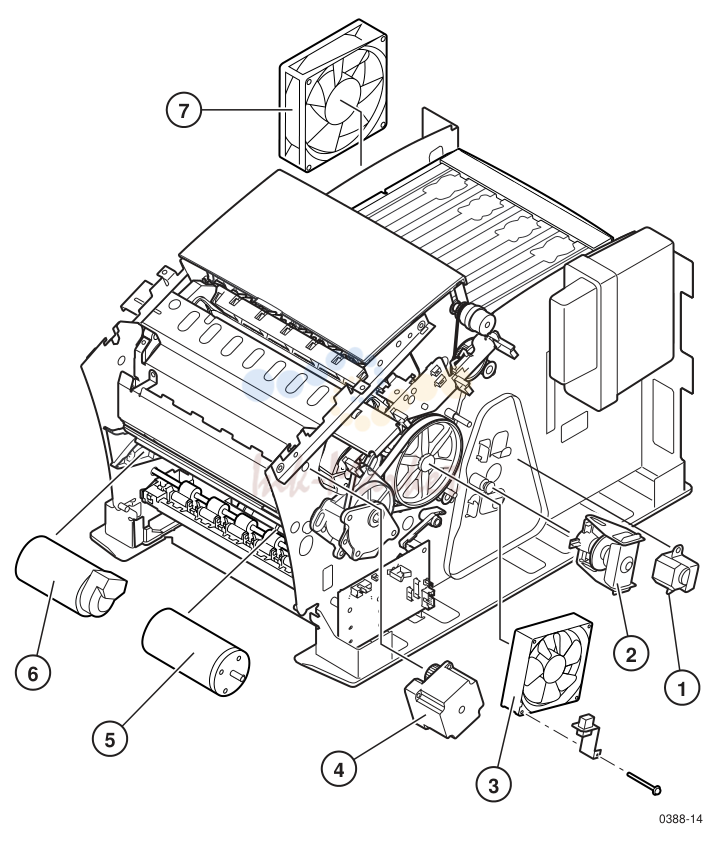

5. Figure A-4. Motor and Fan Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 671-4194-50 запросить цену → | 1 I/O board, right | |
| 2 | 671-4195-50 запросить цену → | 1 I/O board, left | |
| 3 | 386-6997-00 запросить цену → | 1 Blank cover plate (hard drive) | |
| 4 | 671-3994-01 запросить цену → | 1 Optional Ethernet interface card | |
| 5 | 671-4892-00 запросить цену → | 1 Flash ROM DIMM, English | |
| 6 | 650-3886-01 запросить цену → | 1 64-Mbyte RAM DIMM | |
| 7 | 650-4070-80 запросить цену → | 1 Main board, Power PC w/o memory | |
| 8 | 156-4691-00 запросить цену → | 1 Dallas Real Time Clock/NVRAM Module | |
| 9 | 650-4024-01 запросить цену → | 1 Power supply | |
| 10 | 386-7074-00 запросить цену → | 1 Blank cover plate (SCSI riser board) | |
| 11 | 163-1217-00 запросить цену → | 1 Boot ROM/Printer ID | |
| 12 | 131-1641-00 запросить цену → | 1 Jumper, +40 volt isolation | |
| 13 | 650-4029-01 запросить цену → | 1 Power control board |
6. Figure A-5. Circuit Board Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 401-0792-00 запросить цену → | 1 Electric clutch, upper feed roller, exit roller, | |
| 2 | 401-0808-00 запросить цену → | 1 Electric clutch, pick roller | |
| 3 | 401-0807-00 запросить цену → | 1 Electric clutch, drum maintenance | |
| 4 | 401-0792-00 запросить цену → | 1 Electric clutch, cap/wipe/purge drive | |
| 5 | 148-0301-01 запросить цену → | 1 Solenoid, transfix assembly |
7. Figure A-6. Solenoid and Clutch Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 650-3619-00 запросить цену → | 1 Pulley, lower paper transport. | |
| 2 | 650-3615-00 запросить цену → | 1 Paper feed roller drive belt. | |
| 3 | 650-3615-00 запросить цену → | 1 Tensioner, process belt. | |
| 4 | 650-3619-00 запросить цену → | 1 Lower process, gear/pulley | |
| 5 | 650-3615-00 запросить цену → | 1 Process drive belt. | |
| 6 | 650-3619-00 запросить цену → | 1 Roller, flat, head maintenance | |
| 7 | 650-3619-00 запросить цену → | 1 Head tilt cam gear. | |
| 8 | 351-1015-00 запросить цену → | 1 Guide, head tilt | |
| 9 | 650-3615-00 запросить цену → | 1 Head maintenance timing belt and ratchet clip. | |
| 10 | 650-3619-00 запросить цену → | 1 Pulley, drive, head maintenance | |
| 11 | 650-3615-00 запросить цену → | 1 Exit roller drive belt. | |
| 12 | 650-3619-00 запросить цену → | 1 Pulley, exit drive. | |
| 13 | 650-3615-00 запросить цену → | 1 Tensioner, exit drive belt. | |
| 14 | 650-3619-00 запросить цену → | 1 Transfix gear, eccentric | |
| 15 | 650-3619-00 запросить цену → | 1 Gear, compound eccentric, flagged | |
| 16 | 650-3619-00 запросить цену → | 1 Duplex roller, gear pulley. | |
| 17 | 650-3619-00 запросить цену → | 1 Paper path, idler | |
| 18 | 650-3619-00 запросить цену → | 1 Paper path, idler | |
| 19 | 650-3619-00 запросить цену → | 1 Gear/pulley, upper feed roller, preheat entry | |
| 20 | 650-3627-00 запросить цену → | 1 Head Tilt Assembly |

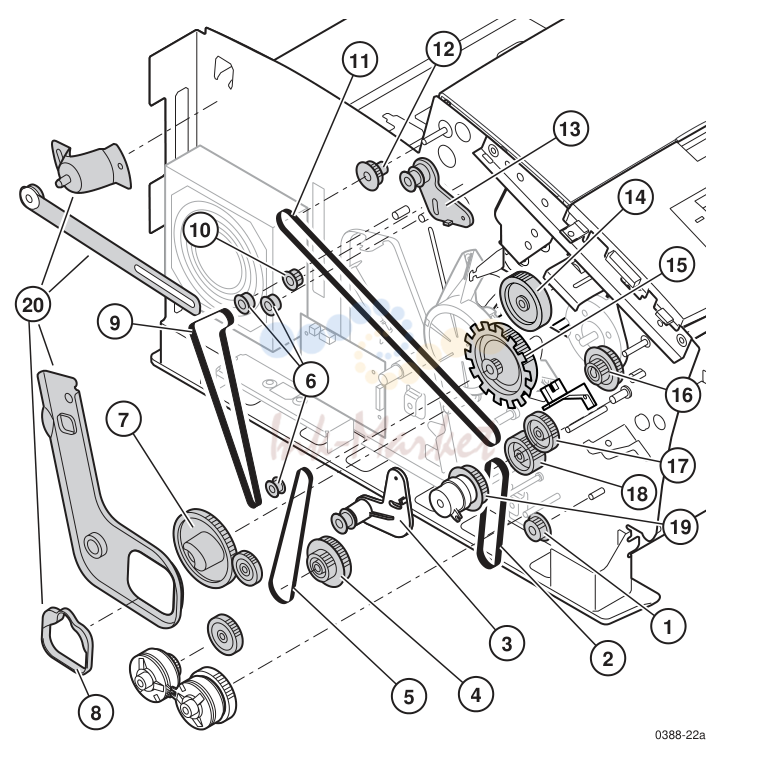

8. Figure A-7. Gear and Belt Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 650-3618-00 запросить цену → | 1 Cap/wipe/purge home flag. | |
| 2 | 650-3618-00 запросить цену → | 1 Drum maintenance cam home flag. | |
| 3 | 386-6902-00 запросить цену → | Media tray sense flag assembly | |
| 4 | 650-3618-00 запросить цену → | 1 Paper out sensor flag. | |
| 5 | 650-3618-00 запросить цену → | 1 Paper pick flag. | |
| 6 | 650-3618-00 запросить цену → | 1 Handfeed sensor flag, inside front access cover. | |
| 7 | 351-1047-00 запросить цену → | 1 Preheat entry/right edge sensor, A-size sensor, | |
| 8 | 119-5803-00 запросить цену → | 1 Preheater exit sensor assembly | |
| 9 | 119-4968-00 запросить цену → | 1 Process gear sensor | |
| 10 | 650-3622-00 запросить цену → | 1 Y-axis encoder kit (see 650-3622 below). | |
| 11 | 650-3618-00 запросить цену → | 1 Transfix exit sensor flag. Part of 650-3618-00 Flag Kit and | |
| 12 | 119-5800-00 запросить цену → | 1 Front cover open sensor. | |
| 13 | 650-4039-00 запросить цену → | 1 Duplex paper sensor flag | |
| 14 | 650-4039-00 запросить цену → | 1 Duplex paper sensor. | |
| 15 | 119-5800-00 запросить цену → | 1 Exit cover open sensor. | |
| 16 | 119-5795-01 запросить цену → | 1 Drum temperature sensor assembly | |
| 17 | 119-5802-00 запросить цену → | 1 Transfix exit sensor. Part of 119-5802-00 | |
| 18 | 119-5802-00 запросить цену → | 1 Paper exit/tray full sensor. Part of 119-5802-00 | |
| 19 | 200-4495-00 запросить цену → | 1 Paper exit/tray full flag. |
