Xerox Phaser-840 850 860 8200 — каталог запчастей со схемами

Содержание

1. 1 Cabinet FRUs
2. 3 Paper path FRUs
3. 4 Motor and fan FRUs
4. 6 Solenoid and Clutch FRUs
5. 7 Gear and belt FRUs
6. 8 Sensor and flag FRUs
7. 9 High-capacity Paper Tray

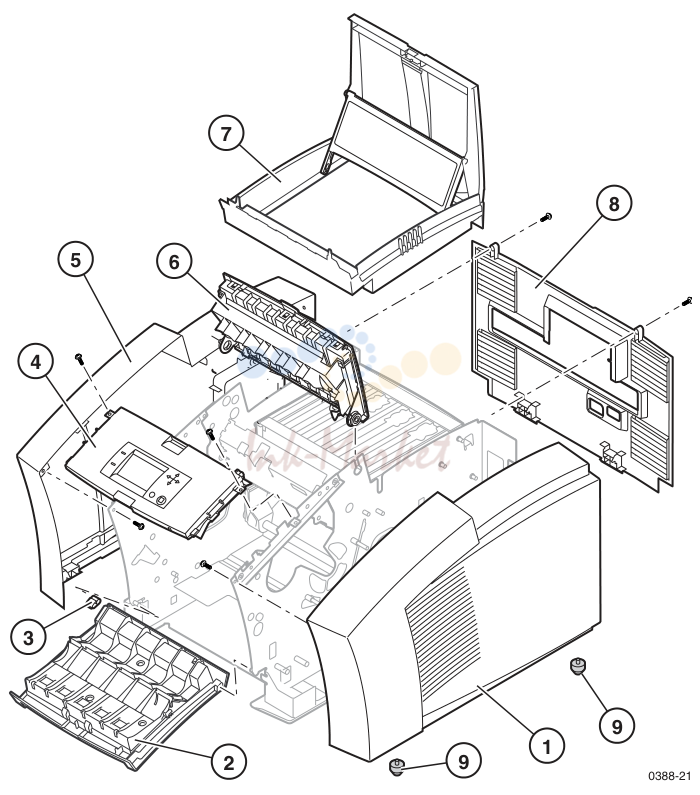

1. 1 Cabinet FRUs

№	Артикул	Описание
1	200-4412-00 запросить цену →	1 Right cover, 8408/50
2	200-4370-00 запросить цену →	1 Front cover, jam access, Phaser
3	214-4814-00 запросить цену →	1 Hinge, Front cover pivot, 840/850
4	650-4028-00 запросить цену →	1 Front cover, control panel, Phaser
5	200-4365-00 запросить цену →	1 Left cover, 840/850
6	200-4375-00 запросить цену →	1 Exit cover, Phaser
7	200-4367-01 запросить цену →	1 Top cover with inkload door, 840/850
8	200-4377-00 запросить цену →	1 Rear cover, 840/850
9	650-4104-00 запросить цену →	4 Printer feet
1	650-4027-00 запросить цену →	1 Y-axis pulley assembly, Phaser
2	214-4651-01 запросить цену →	1 Drum maintenance actuators, left and right
8		- 210 Phaser 840/850/860/8200 Color Printer - Service Manual
3	351-1053-00 запросить цену →	1 Maintenance drawer guide, right, 840/850
4	436-0383-00 запросить цену →	1 Maintenance drawer, with 10k roller, Phaser
5	351-1051-01 запросить цену →	1 Maintenance drawer guide, left, 840/850
6	650-3617-00 запросить цену →	1 Spring, transfix actuation. Part of 650-3617-00
7	650-3617-00 запросить цену →	1 Drum/transfix assembly kit, Phaser
8	441-2137-03 запросить цену →	1 Cap/wipe/purge assembly, Phaser
9	650-3623-00 запросить цену →	1 Printhead kit, Phaser
10	174-3807-00 запросить цену →	1 Cable, printhead data
11	650-4025-00 запросить цену →	1 Ink loader, Phaser
12	166-0714-00 запросить цену →	1 Vacuum hose, rubber
13	147-0079-00 запросить цену →	1 Vacuum/pump assembly
14	166-0713-00 запросить цену →	1 Vacuum hose, rigid. see #12
15	650-3615-00 запросить цену →	1 Head maintenance drive belt.
16	650-3619-00 запросить цену →	1 Pulley, head maintenance drive.
17	650-3615-00 запросить цену →	1 Head maintenance timing belt and ratchet
18	134-0265-00 запросить цену →	1 Plug, Maintenance drawer life counter
19	650-4148-00 запросить цену →	1 Y-axis tensioner, Phaser 850/860/8200

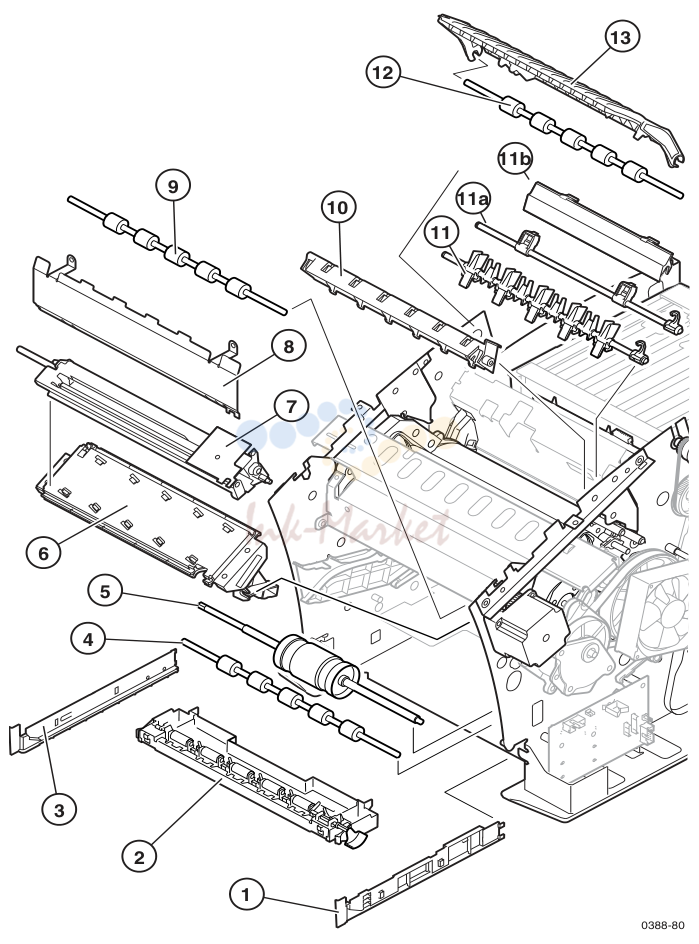

2. 3 Paper path FRUs

№	Артикул	Описание
1	351-1045-00 запросить цену →	1 Guide, media tray, right, Phaser 840/850
2	351-1032-00 запросить цену →	1 Guide, pick assembly, Phaser 840/850
3	351-1046-00 запросить цену →	1 Guide, media tray, left, Phaser 840/850
4	401-0778-01 запросить цену →	1 Lower feed roller, Phaser
5	401-0813-01 запросить цену →	1 Paper pick roller, Phaser 840/850
6	650-4155-01 запросить цену →	1 Drum/paper heater assembly,
7	351-1047-00 запросить цену →	1 Upper feed assy, top half, with circuit bd,
8	351-1035-01 запросить цену →	1 Duplex paper guide
9	401-0841-00 запросить цену →	1 Duplex roller, Phaser
10	650-4026-01 запросить цену →	1 Upper stripper finger assembly
11	650-4207-00 запросить цену →	1 Rapid Release Guide Conversion Kit, Phaser
840		(see Service Bulletin 456 Rev. 1)
12	401-0781-01 запросить цену →	1 Exit roller, Phaser
13	351-1016-00 запросить цену →	1 Guide, lower exit, pivoting, 840/850

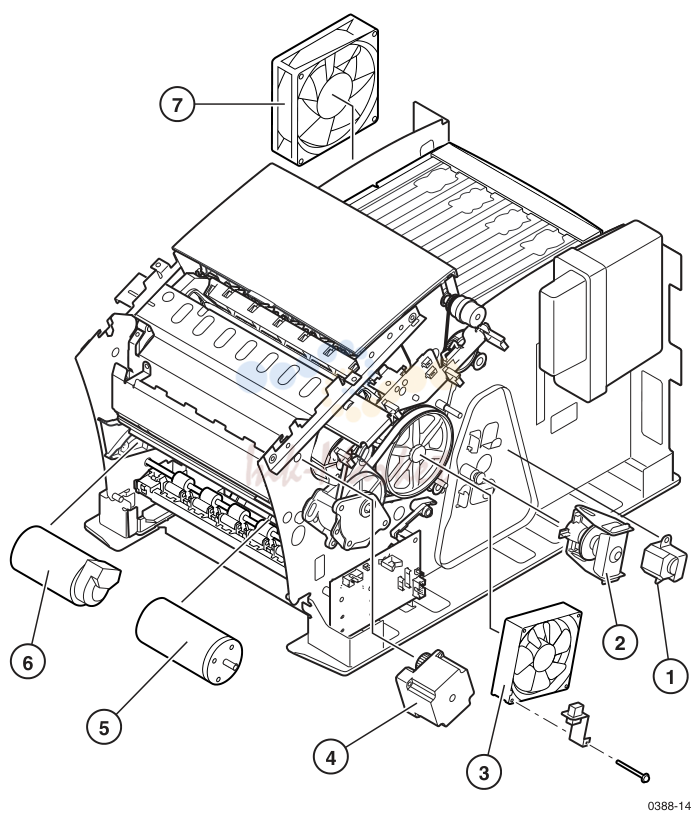

3. 4 Motor and fan FRUs

№	Артикул	Описание
1	147-0086-00 запросить цену →	1 X-axis motor with gear
2	650-3621-00 запросить цену →	1 X-axis drive assembly, Phaser
3	119-5876-00 запросить цену →	1 Drum fan
4	147-0180-02 запросить цену →	1 Paper path motor
5	147-0082-00 запросить цену →	1 Y-axis motor, Phaser
6	147-0108-01 запросить цену →	1 Process motor, with encoder, Phaser
7	119-5781-00 запросить цену →	1 Main fan
1	671-4194-50 запросить цену →	1 I/O board, right, Phaser 840/850
2	671-4195-50 запросить цену →	1 I/O board, left, Phaser
3	671-4542-50 запросить цену →	1 IDE hard drive, internal, Phaser
8		- 216 Phaser 840/850/860/8200 Color Printer - Service Manual
5		1 Phaser 840 Masked
6	156-4800-10 запросить цену →	1 32-Mbyte RAM DIMM, Phaser 840/850
7	650-3991-00 запросить цену →	1 Main board, Phaser
8	650-3886-01 запросить цену →	1 Dallas Real Time Clock/NVRAM Module,
9	650-4024-01 запросить цену →	1 Power supply
10	671-4053-50 запросить цену →	1 SCSI riser board assembly, Phaser
11	163-1217-00 запросить цену →	1 Boot ROM/Printer ID,
12	131-6411-00 запросить цену →	1 Jumper, +40 volt isolation
13	650-4029-01 запросить цену →	1 Power control board, Phaser

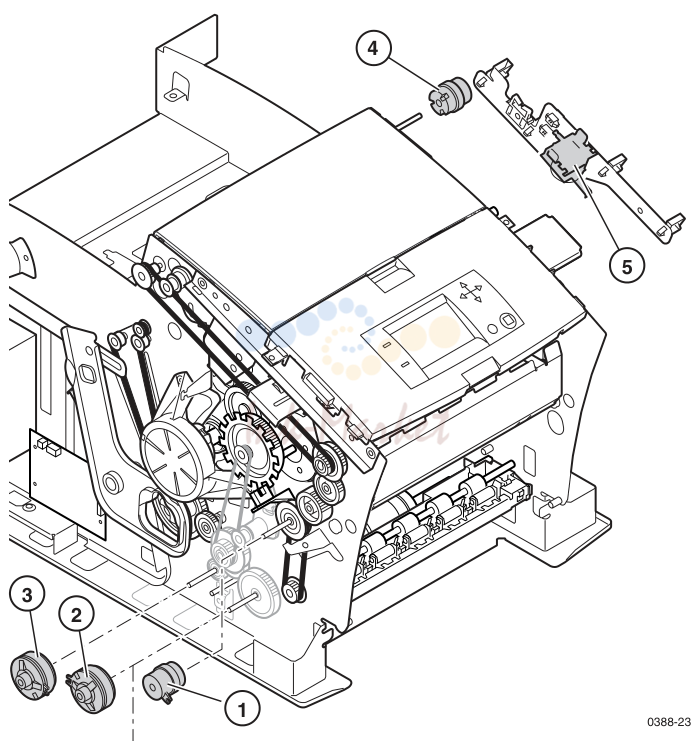

4. 6 Solenoid and Clutch FRUs

№	Артикул	Описание
1	401-0792-00 запросить цену →	1 Electric clutch, upper feed roller, exit roller,
2	401-0808-02 запросить цену →	1 Electric clutch, pick roller, Phaser 840/850
3	401-0807-02 запросить цену →	1 Electric clutch, drum maintenance, Phaser
4	401-0792-00 запросить цену →	1 Electric clutch, cap/wipe/purge drive, Phaser
5	148-0301-01 запросить цену →	1 Solenoid, transfix assembly

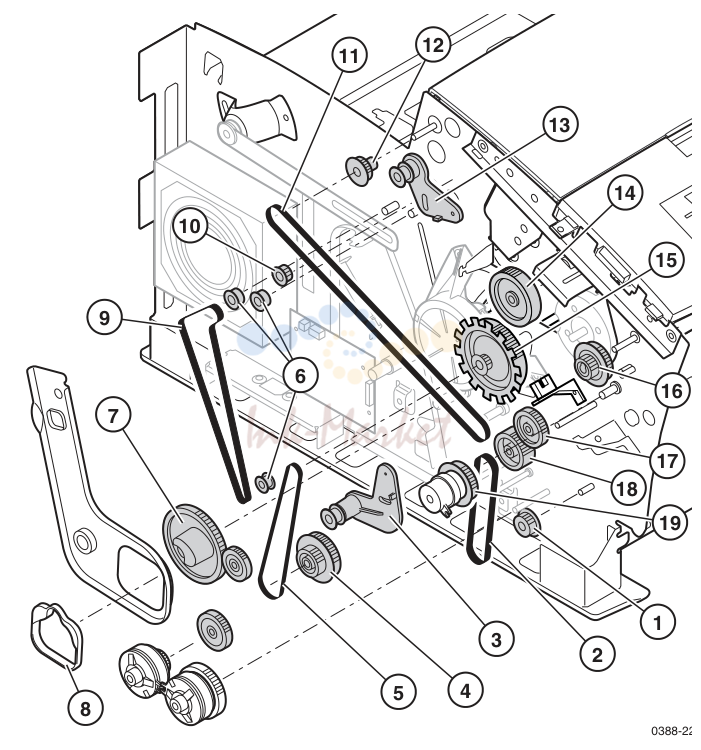

5. 7 Gear and belt FRUs

№	Артикул	Описание
1		Gear Kit 5 Pulley, lower paper transport.
2		Belt Kit 2 Paper feed roller drive belt.
3		Belt Kit 5 Tensioner, process belt.
4		Gear Kit 1 Lower process, gear/pulley;
5		Belt Kit 1 Process drive belt.
6		Gear Kit 5 Roller, flat, head maintenance.
7		Gear Kit 5 Head tilt cam gear.
8	351-1015-00 запросить цену →	1 Guide, head tilt
9		Belt Kit 1 Head maintenance timing belt and ratchet clip.
10		Gear Kit 5 Pulley, drive, head maintenance.
11		Belt Kit 1 Exit roller drive belt.
12		Gear Kit 5 Pulley, exit drive.
13		Belt Kit 1 Tensioner, exit drive belt.
14		Gear Kit 5 Transfix gear, eccentric.
15		Gear Kit 5 Gear, compound eccentric, flagged.
16		Gear Kit 5 Duplex roller, gear pulley.
17		Gear Kit 5 Paper path, idler 1.
18		Gear Kit 5 Paper path, idler 2.
19		Gear Kit 5 Gear/pulley, upper feed roller, preheat entry.

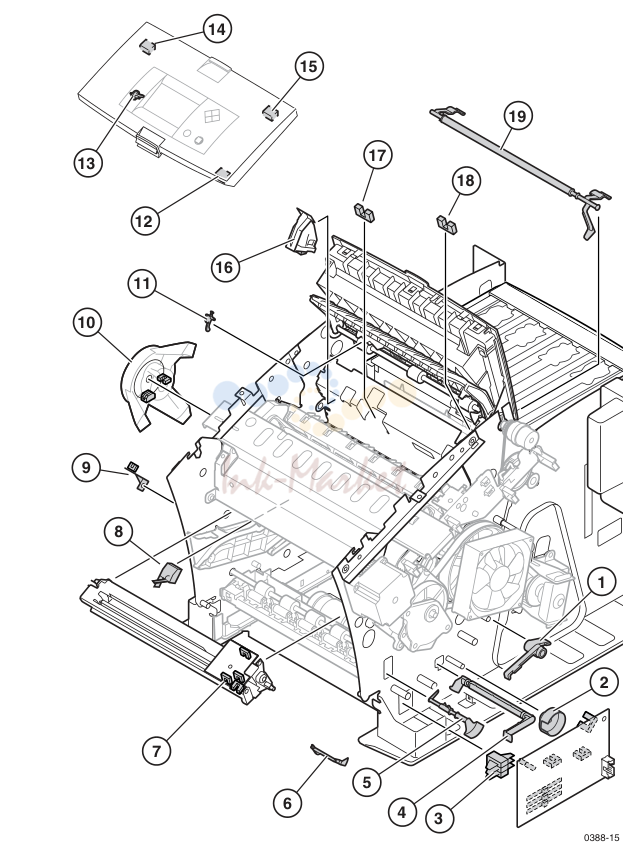

6. 8 Sensor and flag FRUs

№	Артикул	Описание
1	650-3618-00 запросить цену →	1 Cap/wipe/purge home flag, Phaser
2	650-3618-00 запросить цену →	1 Drum maint cam home flag, Phaser
3	386-6902-00 запросить цену →	1 Media tray sense flag assy
4	650-3618-00 запросить цену →	1 Paper out sensor flag, Phaser
5	650-3618-00 запросить цену →	1 Paper pick flag, Phaser
6	650-3618-00 запросить цену →	1 Hand feed sensor flag, inside front access
7	351-1047-00 запросить цену →	1 Preheat entry/left edge sensor, A-size sensor,
8	119-5803-00 запросить цену →	1 Preheater exit sensor assembly
9	119-4968-00 запросить цену →	1 Process gear sensor
10	650-3622-00 запросить цену →	1 Y-axis encoder kit, Phaser
11	650-3618-00 запросить цену →	1 Transfix exit sensor flag, Phaser
12		Part of Front cover, Control Panel
13		Duplex paper sensor flag, part of Front Cover
14		Part of Front cover, Control Panel
15		Part of Front cover, Control Panel
16	119-5795-01 запросить цену →	1 Drum temperature sensor assembly
17	119-5802-00 запросить цену →	1 Transfix exit sensor
18	119-5802-00 запросить цену →	1 Paper exit/tray full sensor
19		1 Paper exit/tray full flag, part of Exit Cover

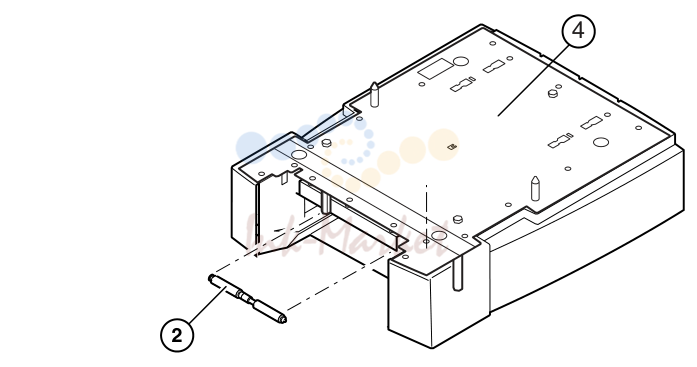

7. 9 High-capacity Paper Tray

№	Артикул	Описание
1		High-capacity paper tray
2	116-0272-00 запросить цену →	1 Paper pick roller
3	118-9588-01 запросить цену →	1 Backstop for High-Capacity paper tray
4		High-capacity paper tray assembly, includes
