Содержание
- 1. Printer cabinet FRUs
- 2. Paper feeder FRUs
- 3. Multi-purpose tray cover FRUs
- 4. Multi-purpose tray FRUs
- 5. Paper feeder cover FRUs
- 6. Paper feeder FRUs
- 7. Imaging FRUs
- 8. Developer FRUs
- 9. Carousel FRUs
- 10. Accumulator belt assembly FRUs
- 11. Fuser assembly FRUs
- 12. Paper exit FRUs
- 13. Paper exit FRUs
- 14. Drive FRUs
- 15. Part of Carousel
- 16. Electronics (front) FRUs
- 17. Image processor FRUs
- 18. Optional lower feeder cabinet FRUs
- 19. 10: Items 1 thru 9

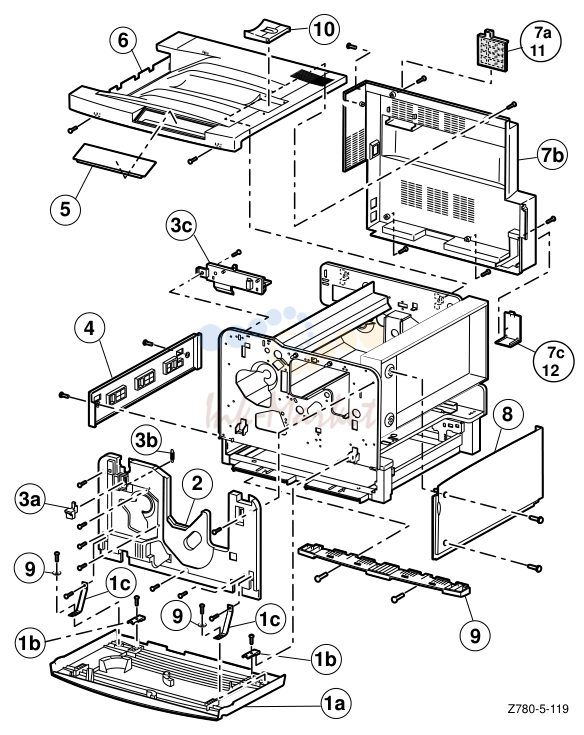

1. Printer cabinet FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9714-00 запросить цену → | Front cover assembly kit | |
| 2 | 118-9733-00 запросить цену → | 1 Inner cover (includes 3a and 3b) | |
| 3 | 118-9715-00 запросить цену → | Carousel latch kit | |
| 4 | 118-9737-00 запросить цену → | 1 Left lower cover | |
| 5 | 118-9739-00 запросить цену → | 1 Front LCD panel | |
| 6 | 118-9734-00 запросить цену → | 1 Top cover and stopper | |
| 7 | 118-9716-00 запросить цену → | Rear cover assembly kit | |
| 8 | 118-9738-00 запросить цену → | 1 Right cover with shield | |
| 9 | 118-9884-00 запросить цену → | 1 Front lower cover | |
| 10 | 118-9735-00 запросить цену → | 1 Stopper | |
| 11 | 118-9736-00 запросить цену → | 1 Toner filter | |
| 12 | 118-9864-00 запросить цену → | 1 Access cover |

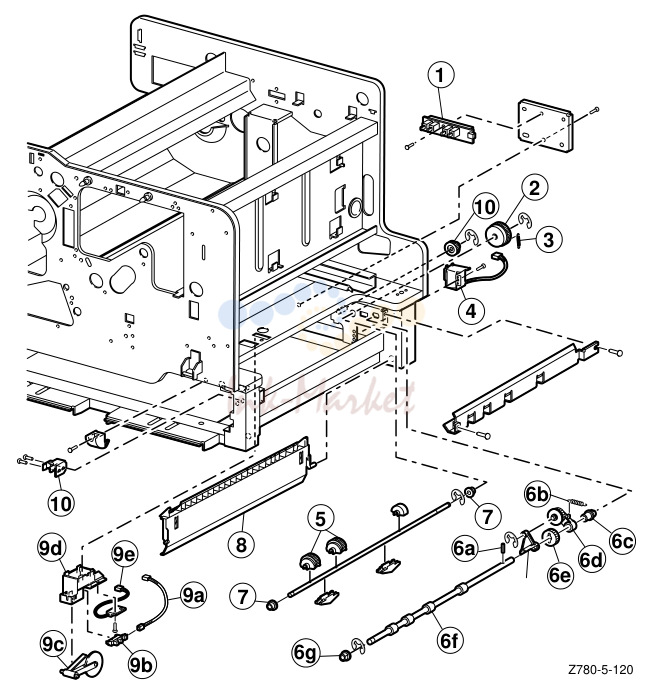

2. Paper feeder FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9747-00 запросить цену → | 1 Size switch board | |
| 2 | 118-9742-00 запросить цену → | 1 Feed gear | |
| 3 | 118-9743-00 запросить цену → | 1 Feed spring | |
| 4 | 118-9744-00 запросить цену → | 1 Feed solenoid | |
| 5 | 118-9717-00 запросить цену → | 2 Paper pick rollers | |
| 6 | 118-9718-00 запросить цену → | Turn roller assembly kit | |
| 1 | Turn front bearing | ||
| 7 | 118-9983-00 запросить цену → | 1 Feed roller bearing | |
| 8 | 118-9745-00 запросить цену → | 1 Turn chute | |
| 9 | 118-9719-00 запросить цену → | Paper empty sensor assembly kit | |
| 10 | 118-9746-00 запросить цену → | 1 Tray stopper |

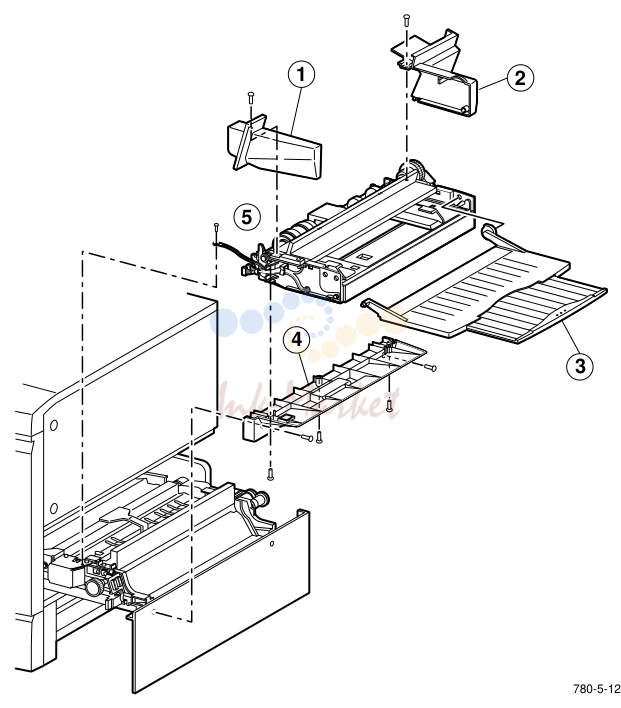

3. Multi-purpose tray cover FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9748-00 запросить цену → | 1 Multi-purpose tray left (front) cover | |
| 2 | 118-9749-00 запросить цену → | 1 Multi-purpose tray right (rear) cover | |
| 3 | 118-9751-00 запросить цену → | 1 Multi-purpose tray/extender | |
| 4 | 118-9750-00 запросить цену → | 1 Multi-purpose tray holder | |
| 5 | 118-9720-00 запросить цену → | 1 Multi-purpose tray assembly (items |

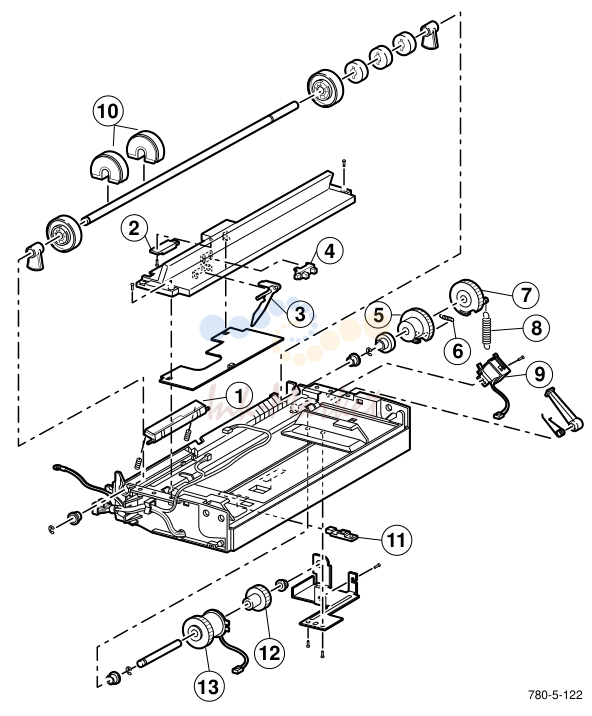

4. Multi-purpose tray FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9763-00 запросить цену → | 1 Multi-purpose tray pad kit | |
| 2 | 118-9752-00 запросить цену → | 1 Multi-purpose tray edge sensor | |
| 3 | 118-9754-00 запросить цену → | 1 Multi-purpose tray paper sensor actuator | |
| 4 | 118-9827-00 запросить цену → | 1 Multi-purpose tray paper sensor | |
| 5 | 118-9756-00 запросить цену → | 1 Multi-purpose tray pick-up cam gear | |
| 6 | 118-9757-00 запросить цену → | 1 Multi-purpose tray cam gear spring | |
| 7 | 118-9758-00 запросить цену → | 1 Multi-purpose tray pick-up gear | |
| 8 | 118-5759-00 запросить цену → | 1 Multi-purpose tray pick-up spring | |
| 9 | 118-5760-00 запросить цену → | 1 Multi-purpose tray pick-up solenoid | |
| 10 | 118-9755-00 запросить цену → | 2 Multi-purpose pick roller kit | |
| 11 | 118-9752-00 запросить цену → | 1 Multi-purpose tray long paper sensor | |
| 12 | 118-9762-00 запросить цену → | 1 Multi-purpose tray gear | |
| 13 | 118-9761-00 запросить цену → | 1 Multi-purpose tray clutch |

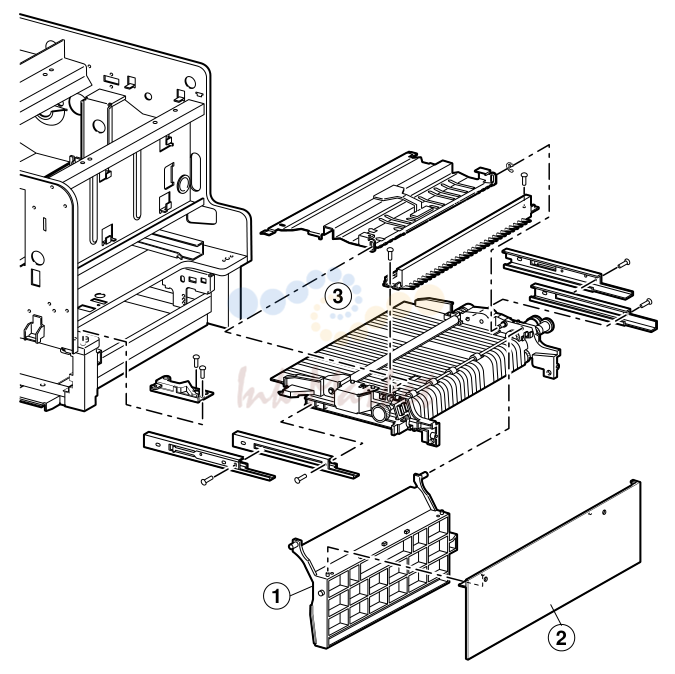

5. Paper feeder cover FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9766-00 запросить цену → | 1 Paper feeder turn chute | |
| 2 | 118-9765-00 запросить цену → | 1 Paper feeder cover | |
| 3 | 118-9865-00 запросить цену → | 1 paper feeder assembly |

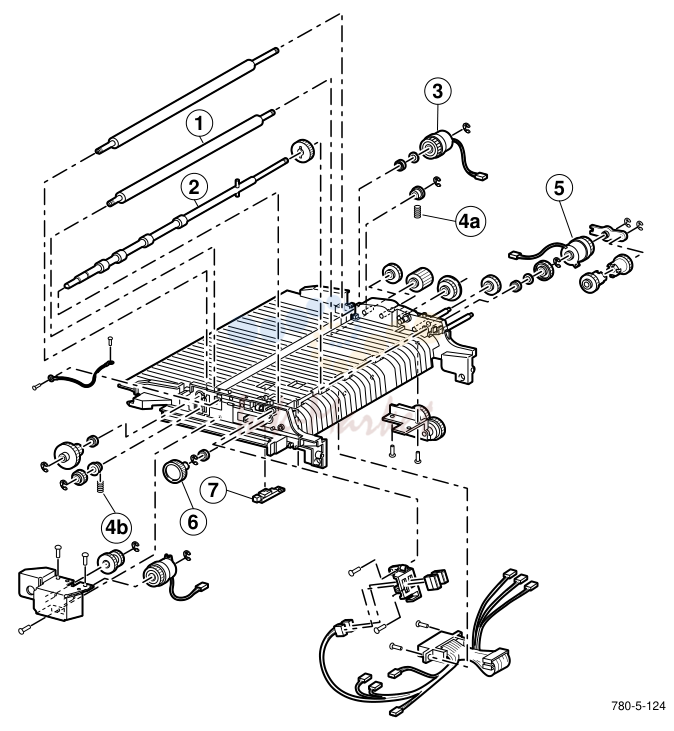

6. Paper feeder FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9771-00 запросить цену → | 1 Registration rubber roller | |
| 2 | 118-9768-00 запросить цену → | 1 Feeder pre-registration roller | |
| 3 | 118-9770-00 запросить цену → | 1 Registration clutch | |
| 4 | 118-9721-00 запросить цену → | 1 Registration spring kit | |
| 5 | 118-9769-00 запросить цену → | 1 Pre-registration clutch | |
| 6 | 118-9767-00 запросить цену → | 1 Pre-registration knob | |
| 7 | 118-9752-00 запросить цену → | 1 Registration sensor |

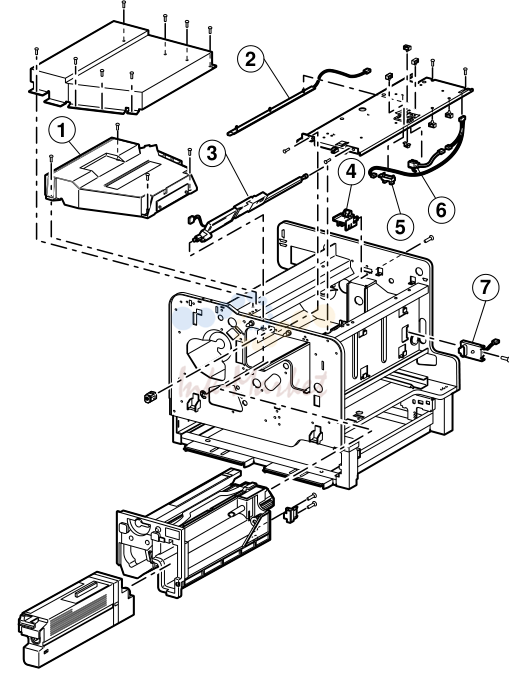

7. Imaging FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9774-00 запросить цену → | 1 Laser unit | |
| 2 | 118-9778-00 запросить цену → | 1 Erase lamp | |
| 3 | 118-9777-00 запросить цену → | 1 Auto-density calibration sensor assembly | |
| 4 | 118-9722-00 запросить цену → | 1 Bias charge roller connector kit with | |
| 5 | 118-9779-00 запросить цену → | 1 Waste cartridge full sensor | |
| 6 | 118-9780-00 запросить цену → | 1 Waste cartridge installed sensor | |
| 7 | 118-9781-00 запросить цену → | 1 Imaging unit connector |

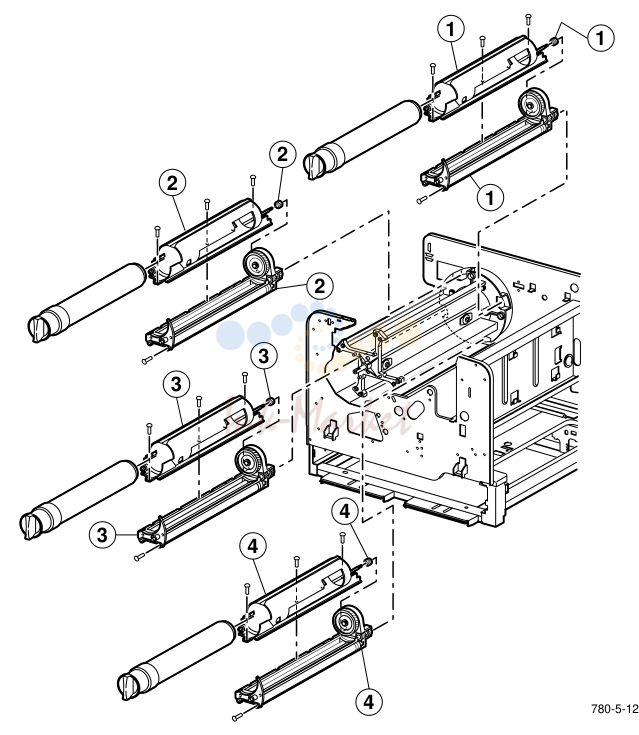

8. Developer FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9782-00 запросить цену → | 1 Developer assembly, Black | |
| 2 | 118-9783-00 запросить цену → | 1 Developer assembly, Cyan | |
| 3 | 118-9784-00 запросить цену → | 1 Developer assembly, Magenta | |
| 4 | 118-9785-00 запросить цену → | 1 Developer assembly, Yellow |

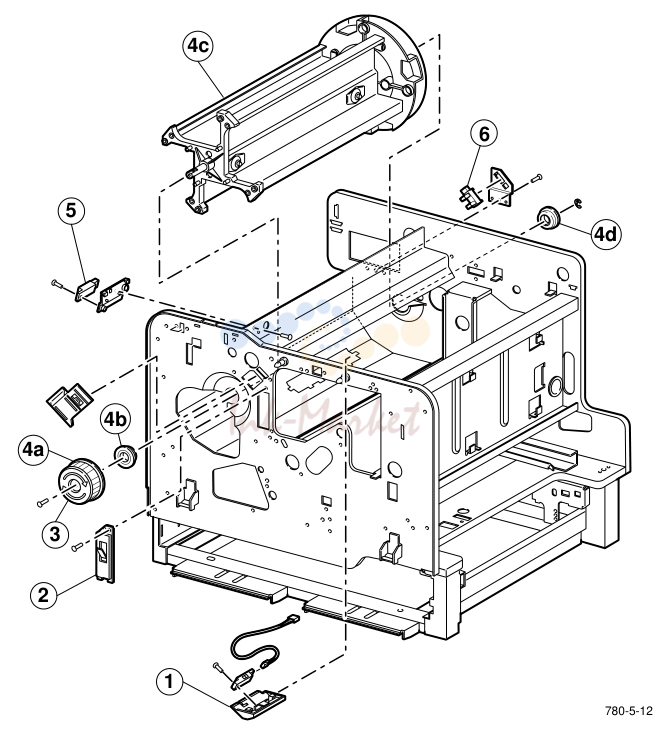

9. Carousel FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9787-00 запросить цену → | 1 Toner cartridge presence sensor | |
| 2 | 118-9724-00 запросить цену → | 1 Developer contact assembly | |
| 3 | 118-9820-00 запросить цену → | 1 Carousel knob | |
| 4 | 118-9723-00 запросить цену → | Carousel assembly kit | |
| 5 | 118-9788-00 запросить цену → | 1 New toner cartridge sensor | |
| 6 | 118-9786-00 запросить цену → | 1 Carousel home sensor |

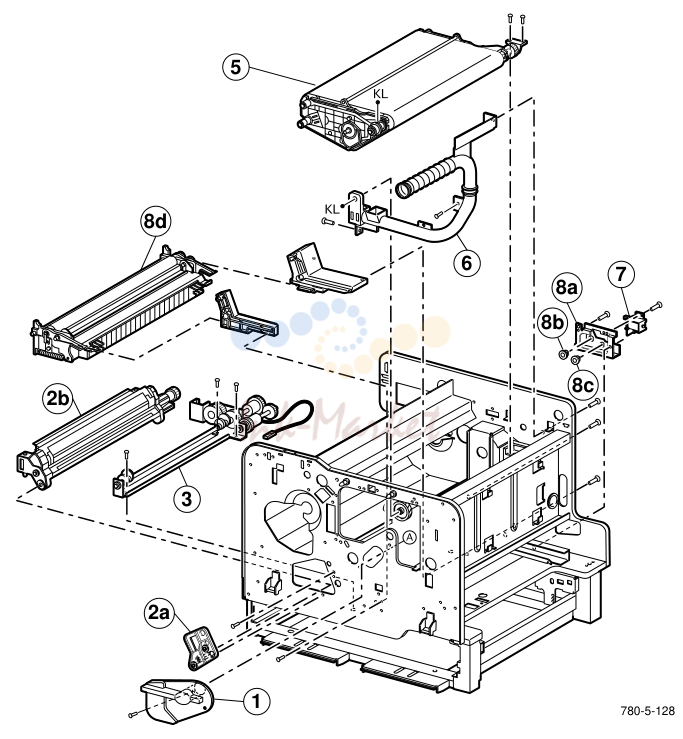

10. Accumulator belt assembly FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9790-00 запросить цену → | 1 Tension lever | |
| 2 | 118-9726-00 запросить цену → | Belt cleaning assembly kit | |
| 3 | 118-9791-00 запросить цену → | 1 Second bias transfer roller cam | |
| 5 | 118-9789-00 запросить цену → | 1 Accumulator belt assembly | |
| 6 | 118-9793-00 запросить цену → | 1 Waste auger assembly | |
| 7 | 118-9792-00 запросить цену → | 1 Transfer roller cam solenoid | |
| 8 | 118-9725-00 запросить цену → | Second bias transfer roller assembly kit |

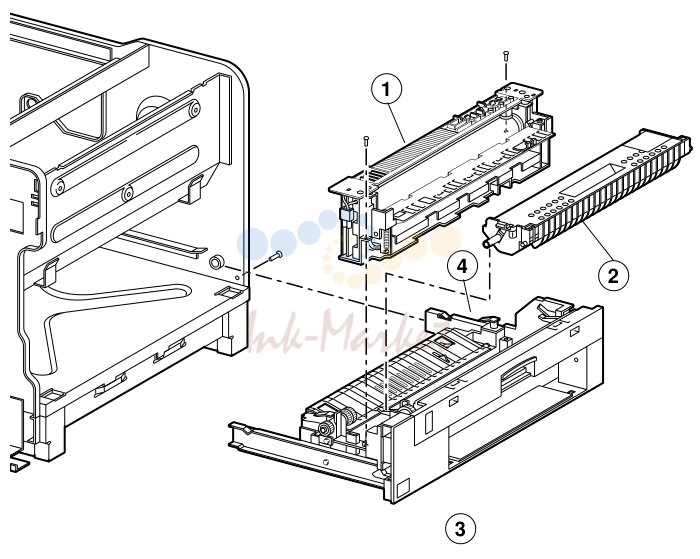

11. Fuser assembly FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9886-01 запросить цену → | 1 Fuser, 110 VAC | |
| 2 | 016-1866-00 запросить цену → | 1 Fuser roll cartridge | |
| 3 | 118-9986-00 запросить цену → | 1 Fuser tray release lever | |
| 4 | 118-9727-00 запросить цену → | 1 Fuser assembly 110V |

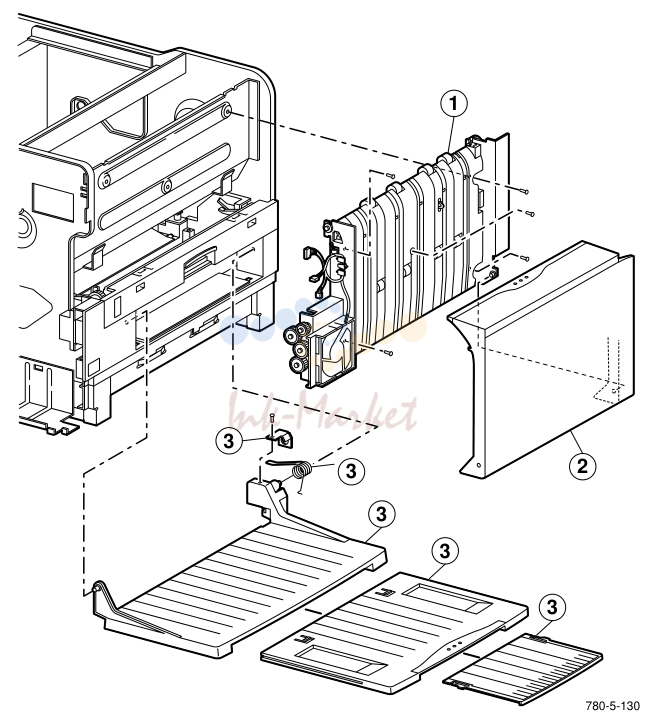

12. Paper exit FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9798-00 запросить цену → | 1 Lower exit assembly | |
| 2 | 118-9799-00 запросить цену → | 1 Upper exit assembly | |
| 3 | 118-9800-00 запросить цену → | 1 Exit tray assembly |

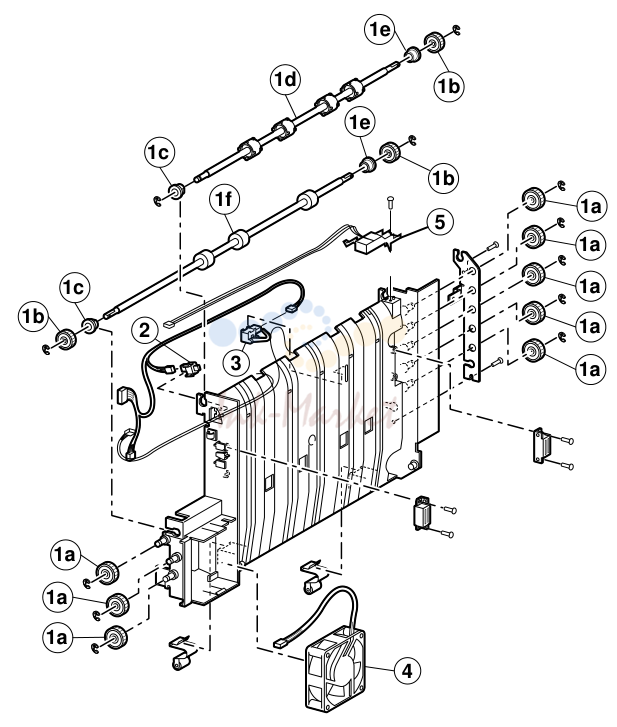

13. Paper exit FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9729-00 запросить цену → | 1 Exit upper roller kit | |
| 2 | 118-9802-00 запросить цену → | 1 Exit door switch | |
| 3 | 118-9801-00 запросить цену → | 1 Media exit sensor with flag | |
| 4 | 118-9803-00 запросить цену → | 1 Fuser fan | |
| 5 | 116-0050-00 запросить цену → | 1 Full stack sensor |

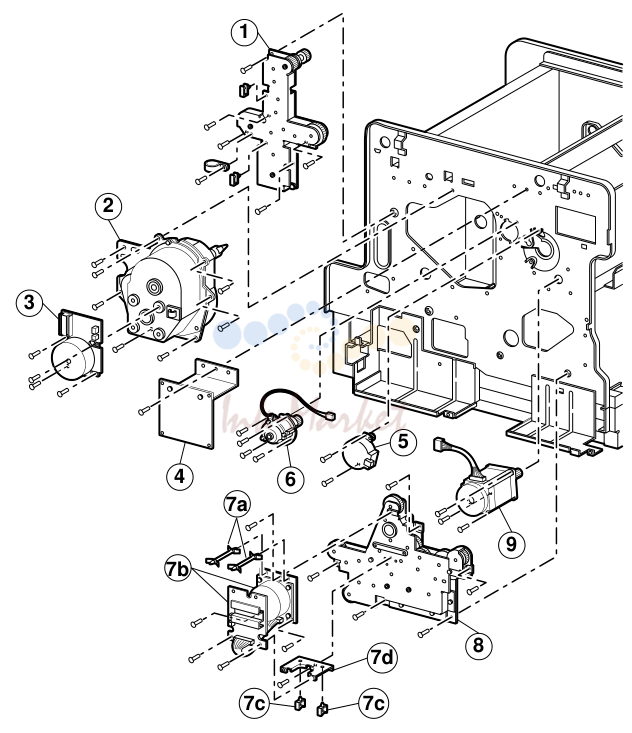

14. Drive FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9804-00 запросить цену → | 1 Paper feed drive assembly | |
| 2 | 118-9806-00 запросить цену → | 1 Process drive assembly | |
| 3 | Process motor (part of process drive | ||
| 4 | 118-9809-00 запросить цену → | 1 Carousel motor board | |
| 5 | 118-9810-00 запросить цену → | 1 Toner/developer dispense motor | |
| 6 | 118-9811-00 запросить цену → | 1 Developer clutch | |
| 7 | 118-9730-00 запросить цену → | Paper feed motor assembly kit | |
| 8 | 118-9805-00 запросить цену → | Fuser drive assembly | |
| 9 | 118-9808-00 запросить цену → | Carousel motor |

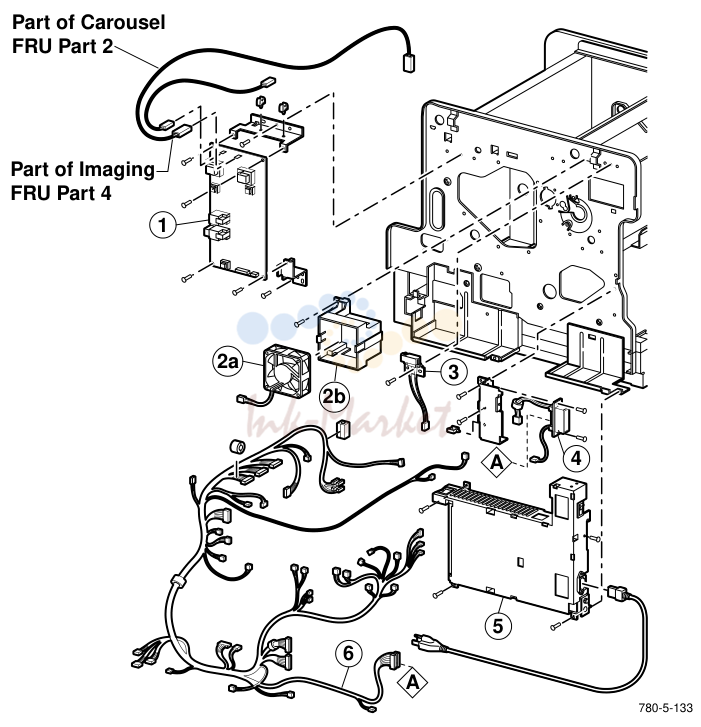

15. Part of Carousel
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9873-00 запросить цену → | 1 High voltage power supply board | |
| 2 | 118-9731-00 запросить цену → | Developer fan kit | |
| 3 | 118-9816-00 запросить цену → | 1 Top cover switch | |
| 4 | 118-9817-00 запросить цену → | 1 Fuser connector, Main | |
| 5 | 119-5871-00 запросить цену → | 1 Low voltage power supply, 110 VAC | |
| 6 | 118-9819-00 запросить цену → | Main harness, DC |

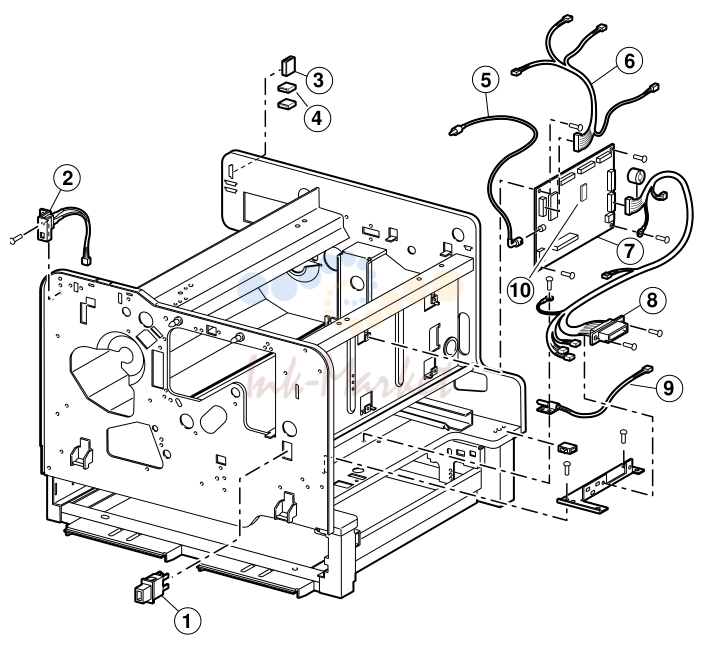

16. Electronics (front) FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9822-00 запросить цену → | 1 Front cover switch, right | |
| 2 | 118-9821-00 запросить цену → | 1 Front cover switch, left | |
| 3 | 118-9815-00 запросить цену → | 1 Exit connector-8 | |
| 4 | 118-9814-00 запросить цену → | 1 Exit connector -4 | |
| 5 | 118-9824-00 запросить цену → | 1 Video harness | |
| 6 | 118-9825-00 запросить цену → | 1 Laser unit harness | |
| 7 | 118-9796-00 запросить цену → | 1 Engine control board | |
| 8 | 118-9823-00 запросить цену → | 1 Paper feeder harness | |
| 9 | 118-9863-00 запросить цену → | 1 Environmental sensor | |
| 10 | 163-1283-00 запросить цену → | 1 Print engine NVRAM chip |

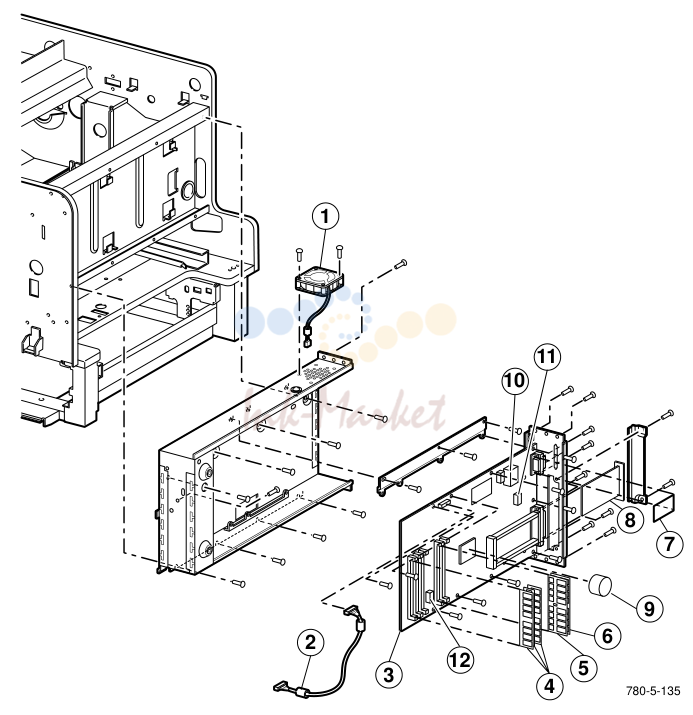

17. Image processor FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9826-00 запросить цену → | 1 Image processor fan | |
| 2 | 118-9885-00 запросить цену → | 1 Front panel harness | |
| 3 | 671-4303-80 запросить цену → | 1 Image processor board | |
| 4 | 156-4759-00 запросить цену → | 1 RAM DIMM, 32 Mbytes | |
| 5 | 671-4759-00 запросить цену → | 1 Font ROM SIMM, Kanji | |
| 6 | 671-4672-51 запросить цену → | PostScript Code SIMM, Base (v2.86) | |
| 7 | 671-4306-50 запросить цену → | SCSI riser board | |
| 8 | 671-3994-00 запросить цену → | 1 Ethernet 100baseT Network card | |
| 9 | 119-6032-00 запросить цену → | 1 CPU Fan | |
| 10 | 650-3886-01 запросить цену → | 1 Dallas Real Time Clock | |
| 11 | 156-4768-00 запросить цену → | 1 NVRAM | |
| 12 | 163-1148-00 запросить цену → | 1 Boot ROM/Product ID |

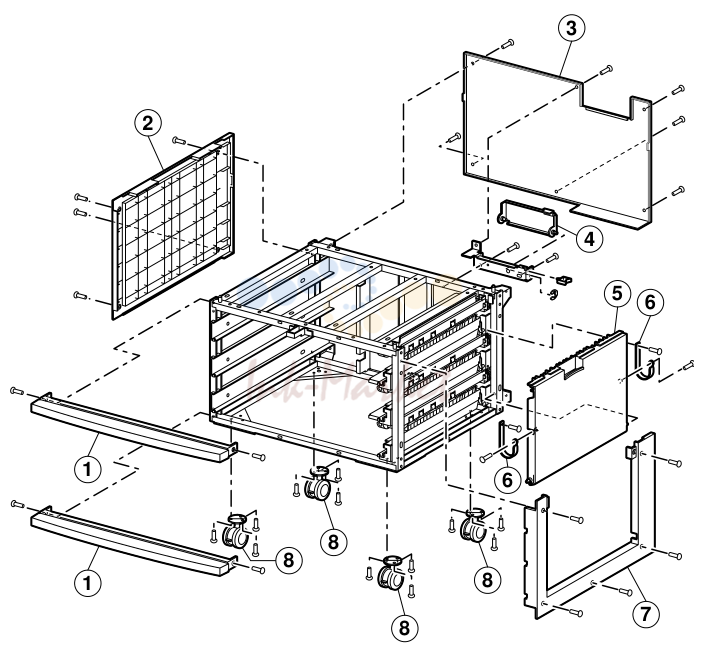

18. Optional lower feeder cabinet FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9923-00 запросить цену → | 1 Lower feeder front cover | |
| 2 | 118-9926-00 запросить цену → | 1 Lower feeder left cover | |
| 3 | 118-9924-00 запросить цену → | 1 Lower feeder rear cover | |
| 4 | 118-9925-00 запросить цену → | 1 Lower feeder harness cover | |
| 5 | 118-9928-00 запросить цену → | 1 Lower feeder chute assembly | |
| 6 | 118-9929-00 запросить цену → | 1 Lower feeder chute support | |
| 7 | 118-9927-00 запросить цену → | 1 Lower feeder right cover | |
| 8 | 118-9930-00 запросить цену → | 1 Lower feeder caster |

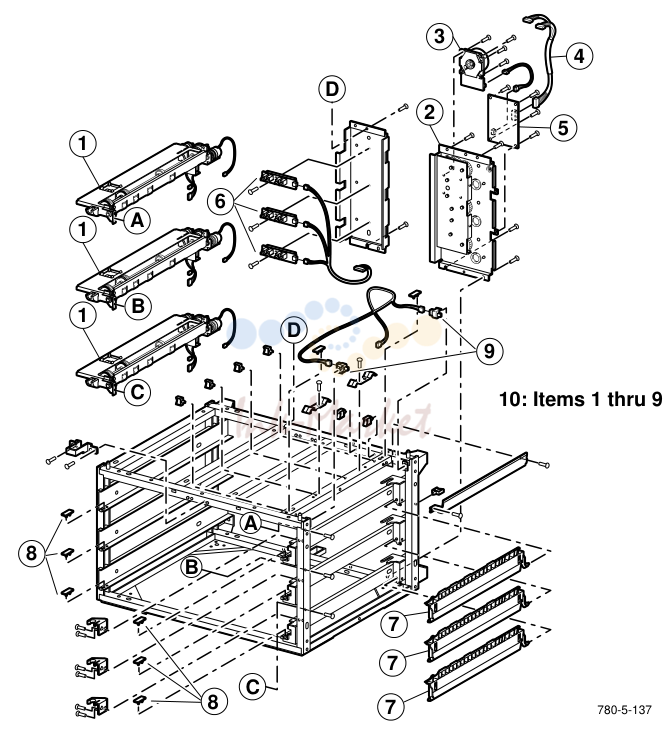

19. 10: Items 1 thru 9
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 118-9931-00 запросить цену → | 1 Lower feeder assembly | |
| 2 | 118-9934-00 запросить цену → | 1 Lower feeder gear assembly | |
| 3 | 118-9933-00 запросить цену → | 1 Lower feeder motor | |
| 4 | 118-9936-00 запросить цену → | 1 Lower feeder interface harness | |
| 5 | 118-9935-00 запросить цену → | 1 Lower feeder circuit board | |
| 6 | 118-9747-00 запросить цену → | Lower feeder paper size sensor | |
| 7 | 118-9932-00 запросить цену → | 1 Lower feeder turn-in chute | |
| 8 | 118-9985-00 запросить цену → | 1 Tray spacer | |
| 9 | 118-9802-00 запросить цену → | 1 Lower feeder chute switch | |
| 10 | 436-0367-00 запросить цену → | 1 Lower tray assembly (optional feeder) |
