Содержание
- 1. Parts List 1.1 Drive Unit
- 2. Part List 1.2 Main Drive Motor Assembly
- 3. Part List 2.6 Registration Transport
- 4. Part List 2.10 Exit Transport Assembly
- 5. Part List 3.1 Laser (ROS) Assembly
- 6. Part List 5.1 Lift Unit
- 7. Part List 5.2 Accumulator Belt Assembly
- 8. Part List 5.6 Accumulator Belt Elevator
- 9. Part List 6.2 Developer Unit: 2 of 2
- 10. Part List 7.1 Fuser Assembly
- 11. Part List 9.1 Electrical Components: 1 of 3
- 12. Part List 9.2 Electrical Components: 2 of 3
- 13. Part List 10.1 Front Cover
- 14. Part List 11.1 Inverter Transport
- 15. Part List 16.1 Lower Trays 3/4/5 Assembly
- 16. Part List 16.13 Left Cover Assembly (LTD)

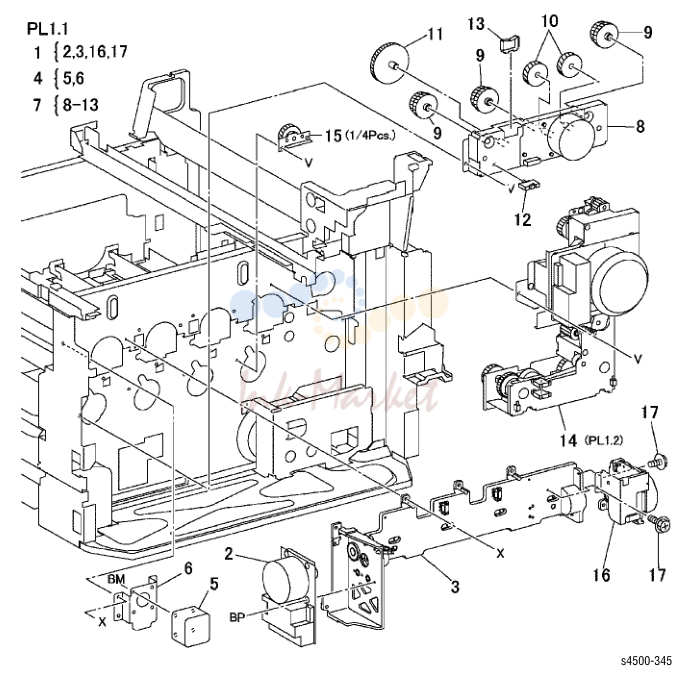

1. Parts List 1.1 Drive Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1752-00 запросить цену → | Drum Drive Assembly (DRIVE ASSY DRUM) | |
| 4 | 116-1753-00 запросить цену → | Accumulator Belt Drive (DRIVE ASSY IBT) | |
| 7 | 116-1754-00 запросить цену → | Developer Drive Assembly (DRIVE ASSY-DEVE) | |
| 14 | 116-1755-00 запросить цену → | Main Drive Assembly (DRIVE ASSY-MAIN) | |
| 15 | 116-1756-00 запросить цену → | Developer Gear Assembly (GEAR ASSY-DEVE) |

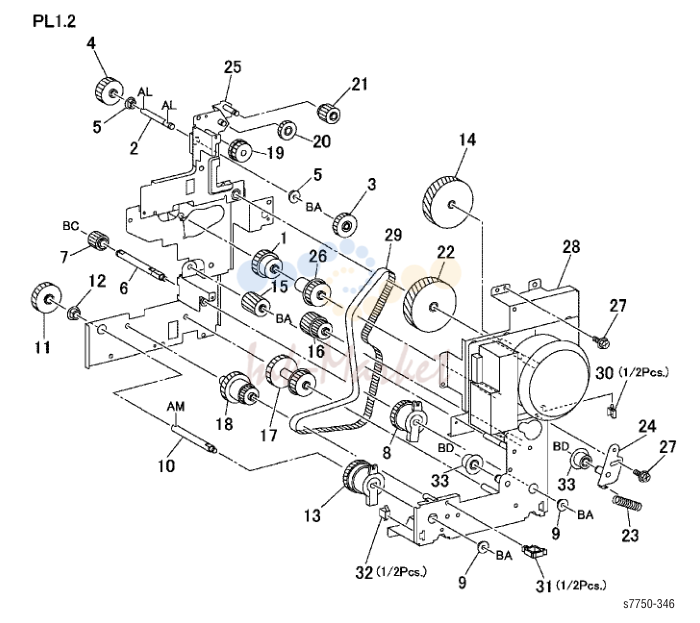

2. Part List 1.2 Main Drive Motor Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1093-00 запросить цену → | Tray Stopper (STOPPER TRAY) | |
| 2 | Spacer N/S | ||
| 3 | 116-1126-00 запросить цену → | Paper Supply Switch Assembly (SWITCH ASSY-P.S) | |
| 4 | 119-6504-00 запросить цену → | Tray 2 (Universal Tray) | |
| 9-8 | Phaser 7750 Printer Service Manual | ||
| 1 | 116-1160-00 запросить цену → | Tray 2 Feeder Assembly (FEEDER ASSY) | |
| 2 | 116-1181-00 запросить цену → | Lower LH Cover Assembly (COVER ASSY LH LOW) | |
| 16 | 116-1757-00 запросить цену → | Lower Chute | |
| 1 | 116-1109-00 запросить цену → | Motor Assembly (MOTOR ASSY) | |
| 16 | 116-1211-00 запросить цену → | Roller Kit | |
| 9-10 | Phaser 7750 Printer Service Manual |

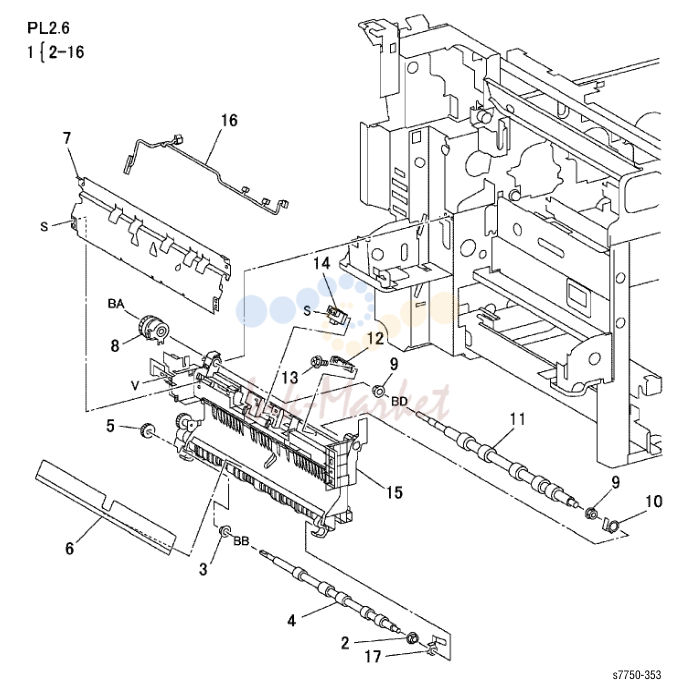

3. Part List 2.6 Registration Transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1540-00 запросить цену → | 11/23T Tooth Damper Gear (GEAR DAMPER 11T/23T) | |
| 3 | 116-1541-00 запросить цену → | Left Hand Damper Gear (White) (DAMPER-LH) | |
| 5 | 116-1182-00 запросить цену → | Left Hand Cover Assembly (COVER ASSY-L/H OPB) | |
| 9-12 | Phaser 7750 Printer Service Manual | ||
| 3 | 108R00579 ✓ в наличии | 2nd BTR/Transfer Roller Assembly (2NDBTR | |
| 12 | 116-1543-00 запросить цену → | Exit Switch Assembly (SWITCH ASSY-EXIT | |
| 14 | 116-1098-00 запросить цену → | Duplex Chute Assembly (CHUTE ASSY-DUP) | |
| 16 | 116-1182-00 запросить цену → | Left Cover Assembly | |
| 17 | 116-1759-00 запросить цену → | Exit Roller Assembly | |
| 3 | 116-1760-00 запросить цену → | Second Motor Assembly (MOTOR ASSY-2ND) | |
| 6 | 116-1544-00 запросить цену → | Paper on Belt (POB) Sensor | |
| 17 | 114-1542-00 запросить цену → | Damper Gear (45Tooth) (GEAR ASSY-DAMPER 45T) | |
| 9-14 | Phaser 7750 Printer Service Manual |

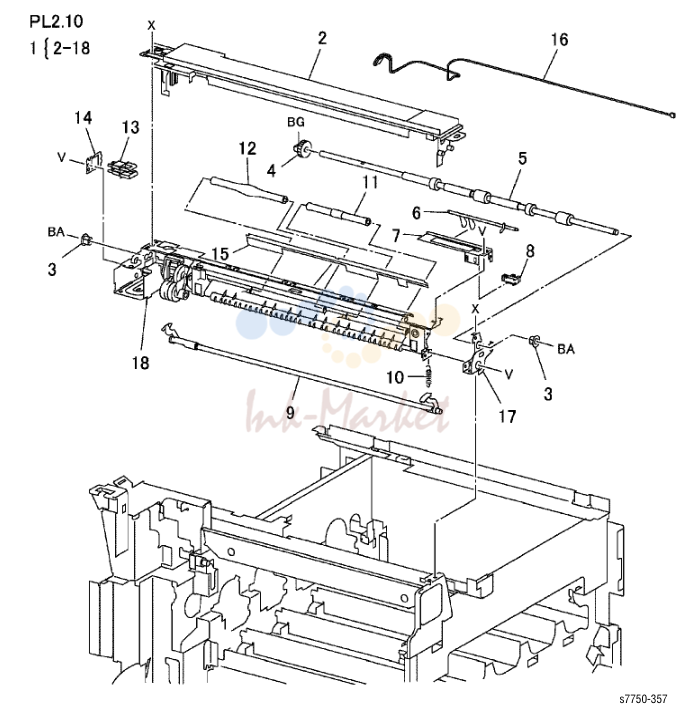

4. Part List 2.10 Exit Transport Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | 116-1765-00 запросить цену → | Feed Roller Assembly (ROLLER ASSY-FEED) | |
| 15 | 116-1820-00 запросить цену → | 2 Feed Roller Kit | |
| 19 | 116-1166-00 запросить цену → | Retard Pad (PAD ASSY-RETARD) | |
| 22 | 116-1766-00 запросить цену → | Spring Middle | |
| 24 | 116-1767-00 запросить цену → | Spring Front and Rear | |
| 9-18 | Phaser 7750 Printer Service Manual |

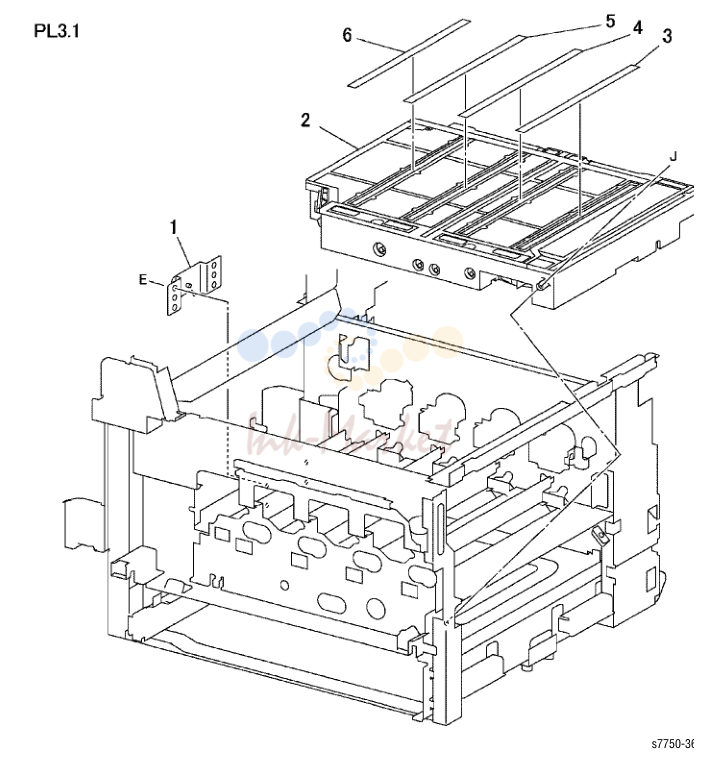

5. Part List 3.1 Laser (ROS) Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 108-R005-75 запросить цену → | Waste Toner Cartridge | |
| 3 | 116-1138-00 запросить цену → | Sensor Holder Assembly (HOLDER ASSY-SNS) | |
| 7 | 108-R005-81 запросить цену → | Imaging Unit | |
| 8 | 116-1101-00 запросить цену → | Agitator Motor Assembly (MOTOR ASSY-AGT) | |
| 9-20 | Phaser 7750 Printer Service Manual | ||
| 1 | 116-1769-00 запросить цену → | Xerographic Plate Assembly (PLATE ASSY-XERO OPB) | |
| 6 | 116-1770-00 запросить цену → | Image Unit Mounting Rail Y, M, C (ERASE ASST YMC) | |
| 7 | 116-1771-00 запросить цену → | Image Unit Mounting Rail K (ERASE ASST) |

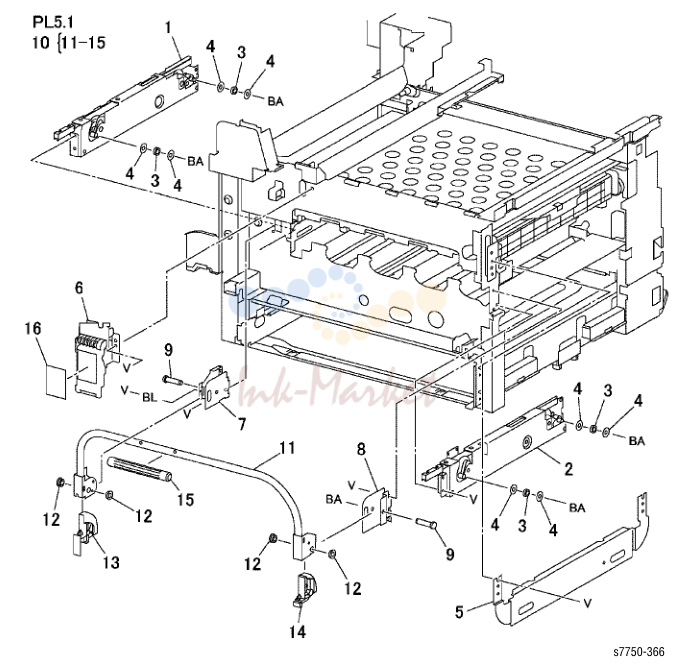

6. Part List 5.1 Lift Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1198-00 запросить цену → | LH Frame Lift Assembly (FRAME ASSY-LIFT LH) | |
| 2 | 116-1199-00 запросить цену → | RH Frame Lift Assembly (FRAME ASSY-LIFT RH) | |
| 3 | 116-1772-00 запросить цену → | Bearing | |
| 4 | 116-1773-00 запросить цену → | Washer | |
| 5 | Plate N/S | ||
| 6 | 116-1202-00 запросить цену → | Lift Arm Latch Assembly (LATCH ASSY-AST) | |
| 7 | 116-1200-00 запросить цену → | LH Handle Hinge (HINGE-HANDLE LH) | |
| 8 | 116-1201-00 запросить цену → | RH Handle Hinge (HINGE HANDLE RH) | |
| 9 | 116-1203-00 запросить цену → | Pivot Pin (SHAFT MAIN) | |
| 10 | 116-1204-00 запросить цену → | Main Lift Handle Assembly (LEVER ASSY-MAIN) |

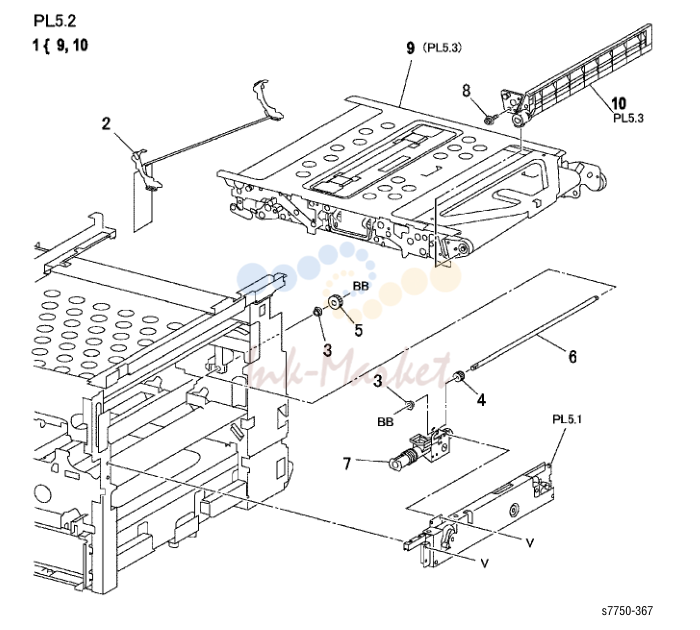

7. Part List 5.2 Accumulator Belt Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1774-00 запросить цену → | Accumulator Belt Assembly (KIT IBT-UNIT OPB) | |
| 7 | 116-1180-00 запросить цену → | Waste Toner Auger Assembly (AUGER ASSY) | |
| 10 | 108-R005-80 запросить цену → | Accumulator Belt Cleaner Assembly | |
| 9-24 | Phaser 7750 Printer Service Manual |

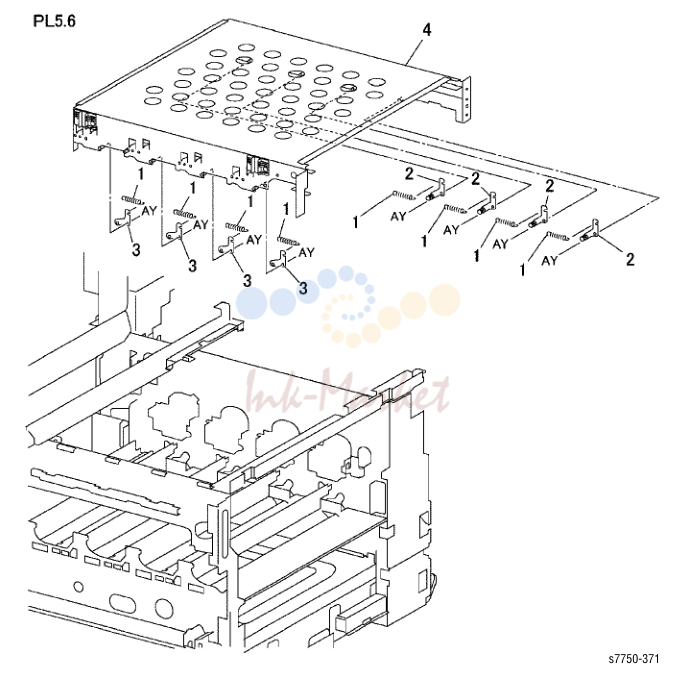

8. Part List 5.6 Accumulator Belt Elevator
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1778-00 запросить цену → | Yellow Toner Dispenser (DISP ASSY Y) | |
| 2 | 106-R006-51 запросить цену → | Yellow Toner Cartridge | |
| 3 | 116-1779-00 запросить цену → | Magenta Toner Dispenser (DISP ASSY M) | |
| 4 | 106-R006-50 запросить цену → | Magenta Toner Cartridge | |
| 5 | 116-1780-00 запросить цену → | Cyan Toner Dispenser (DISP ASSY C) | |
| 6 | 106-R006-49 запросить цену → | Cyan Toner Cartridge | |
| 7 | 116-1781-00 запросить цену → | Black Toner Dispenser (DISP ASSY K) | |
| 8 | 106-R006-48 запросить цену → | Black Toner Cartridge | |
| 9 | 116-1782-00 запросить цену → | Toner Dispenser Base Assembly (BASE ASSY DISP) |

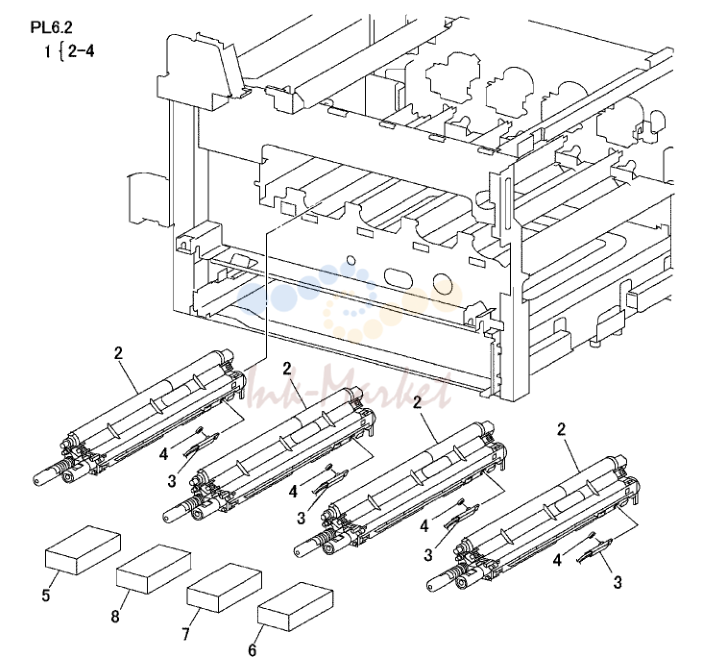

9. Part List 6.2 Developer Unit: 2 of 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1783-00 запросить цену → | Developer Housing (HSG ASSY DEVE) | |
| 5 | 116-1784-00 запросить цену → | Black Developer Beads (Developer K) | |
| 6 | 116-1785-00 запросить цену → | Yellow Developer Beads (Developer Y) | |
| 7 | 116-1786-00 запросить цену → | Magenta Developer Beads (Developer M) | |
| 8 | 116-1787-00 запросить цену → | Cyan Developer Beads (Developer C) | |
| 9-28 | Phaser 7750 Printer Service Manual |

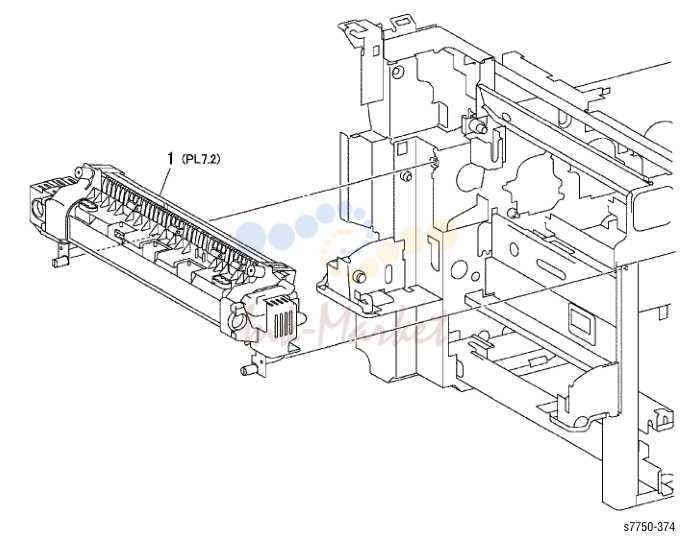

10. Part List 7.1 Fuser Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1788-00 запросить цену → | Laser Shutter Motor | |
| 4 | 116-1789-00 запросить цену → | LH Lower Inner Cover (COVER-INNER, L/H, LOW) | |
| 6 | 116-1176-00 запросить цену → | Fuser Fan Assembly (FAN ASSY FUSER) | |
| 8 | 116-1790-00 запросить цену → | Laser Fan (FAN ASSY (ROS)) | |
| 9 | 116-1831-00 запросить цену → | Developer Cooling Fan (Not Shown) | |
| 10 | 116-1833-00 запросить цену → | Bottom Fan (Not Shown) | |
| 9-30 | Phaser 7750 Printer Service Manual |

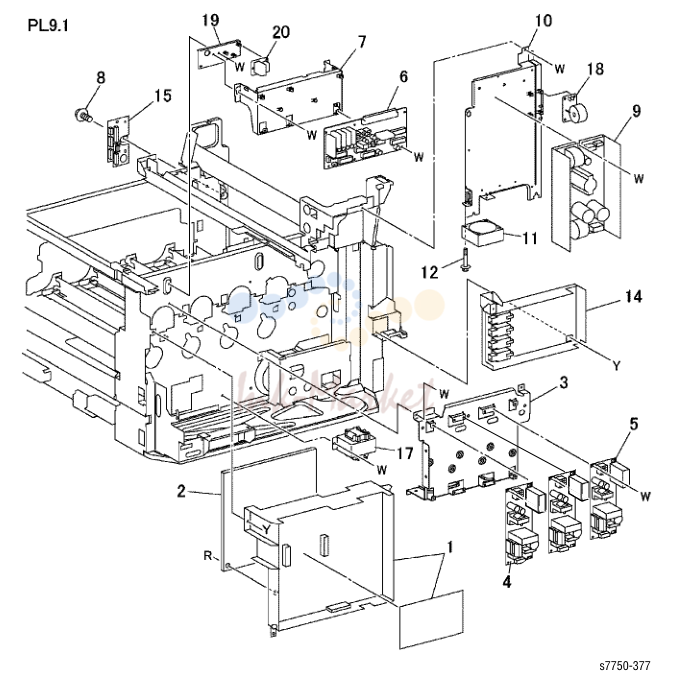

11. Part List 9.1 Electrical Components: 1 of 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1791-00 запросить цену → | HVPS (T1) | |
| 2 | 116-1792-00 запросить цену → | HVPS (T3) | |
| 4 | 116-1793-00 запросить цену → | 3.3 LVPS (110V) | |
| 5 | 116-1151-00 запросить цену → | 5V LVPS (110V) | |
| 6 | 116-1829-00 запросить цену → | Interface Engine Control Board | |
| 9 | 116-1153-00 запросить цену → | 24V LVPS (110V) | |
| 11 | 116-1175-00 запросить цену → | LVPS Fan | |
| 14 | 116-1794-00 запросить цену → | HVPS (T2) |

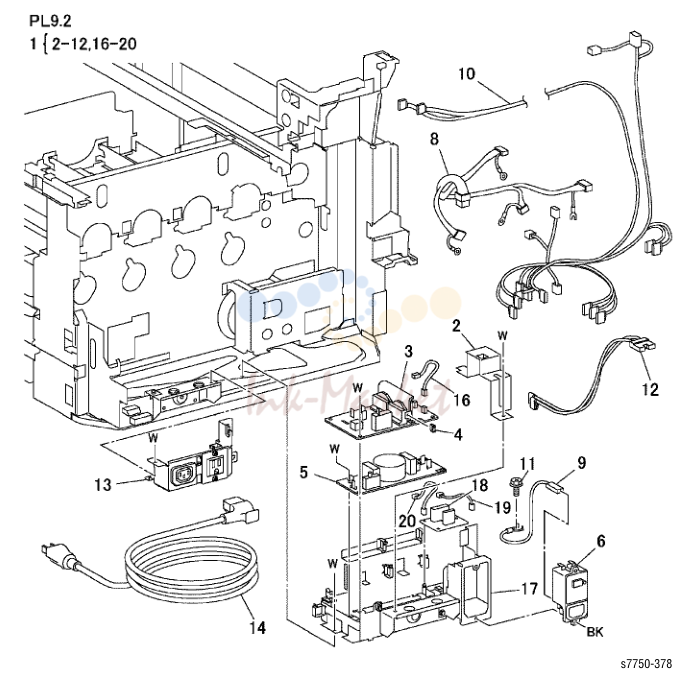

12. Part List 9.2 Electrical Components: 2 of 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1796-00 запросить цену → | AC Power Chassis Assembly (110V) | |
| 13 | 116-1801-00 запросить цену → | Outlet Panel | |
| 14 | 116-1798-00 запросить цену → | Power Cord | |
| 9-34 | Phaser 7750 Printer Service Manual | ||
| 1 | 116-1223-00 запросить цену → | Developer Block | |
| 2 | 116-1312-00 запросить цену → | Wire Harness | |
| 3 | 116-1307-00 запросить цену → | Wire Harness Y, M | |
| 4 | 116-1308-00 запросить цену → | Wire Harness C, K | |
| 5 | 116-1913-00 запросить цену → | 2nd Wire Harness | |
| 6 | 116-1306-00 запросить цену → | DTS Connector | |
| 7 | 116-1310-00 запросить цену → | DTS Wire Harness | |
| 8 | 116-1799-00 запросить цену → | DC Wire Harness |

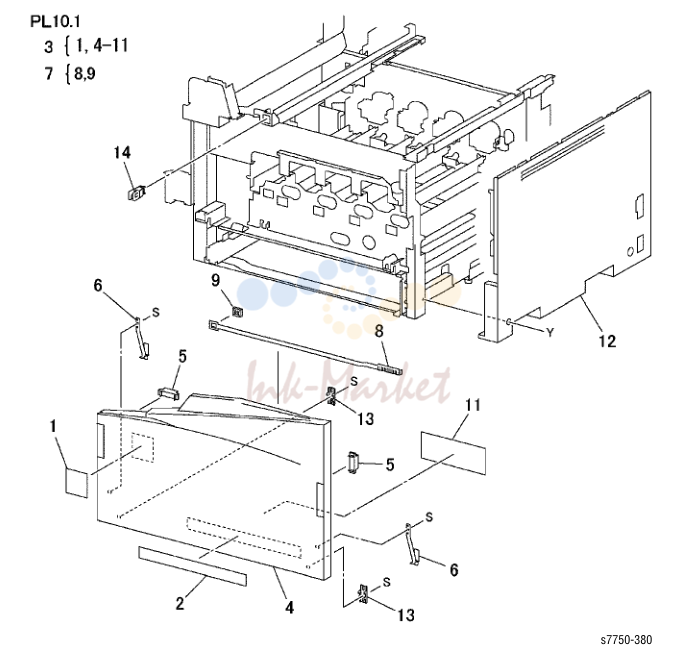

13. Part List 10.1 Front Cover
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 116-1800-00 запросить цену → | Front Cover Assembly (COVER ASSY FRONT MN) | |
| 6 | 116-1187-00 запросить цену → | Strap | |
| 7 | 116-1116-00 запросить цену → | ROS Window Cleaning Wand (CLEANER ASSY) | |
| 9 | 116-1117-00 запросить цену → | ROS Window Cleaning Wand Base (CLEANER ASSY | |
| 12 | 116-1095-00 запросить цену → | Right Hand Cover (COVER ASSY RIGHT MN) | |
| 9-36 | Phaser 7750 Printer Service Manual | ||
| 1 | 116-1802-00 запросить цену → | Top Cover Assembly (TOP COVER) | |
| 5 | 116-1803-00 запросить цену → | Front Panel (CONTROL PANEL) | |
| 7 | 116-1805-00 запросить цену → | Front Fuser Cover (COVER AY-F FRONT MN) | |
| 9 | 116-1806-00 запросить цену → | Link Assembly (LINK ASSEMBLY) | |
| 10 | 116-1807-00 запросить цену → | On/Off Switch (MAIN POWER SWITCH | |
| 11 | 116-1804-00 запросить цену → | Front Panel Wire Harness | |
| 1 | Data plate N/S | ||
| 2 | Blind Cover | ||
| 3 | 116-1954-00 запросить цену → | Rear Cover Assembly (COVER ASSY REAR) | |
| 4 | Rear Cover {p/o item 3} | ||
| 5 | 116-1188-00 запросить цену → | Lower Tray Unit Harness Cover (COVER BLIND TM) | |
| 6 | 116-1189-00 запросить цену → | Left Hand Rear Middle Cover (COVER-L/H R,MID) | |
| 7 | 116-1191-00 запросить цену → | Left Hand Rear Lower Cover (COVER-L/H R,LOW) | |
| 8 | 116-1914-00 запросить цену → | Left Hand Front Lower Cover (COVER AY-L/H F, LOW | |
| 9 | 116-1808-00 запросить цену → | Top Rear Cover (COVER-TOP, REAR) | |
| 9-38 | Phaser 7750 Printer Service Manual |

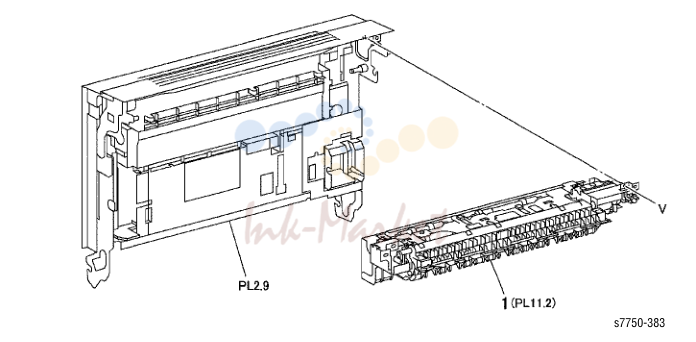

14. Part List 11.1 Inverter Transport
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1812-00 запросить цену → | Chassis Assembly (w/o Engine Board) | |
| 2 | 116-1811-00 запросить цену → | Engine Control Board (PWB MCU) | |
| 3 | 650-4306-00 запросить цену → | Image Processor Board | |
| 4 | 156-4837-00 запросить цену → | 128 MB RAM SODIMM | |
| 5 | 650-4311-00 запросить цену → | Internal Hard Drive | |
| 6 | 116-1836-00 запросить цену → | Not Shown - Electrical Chassis Cooling Fan | |
| 7 | 163-1506-00 запросить цену → | Cofiguration Chip Base |

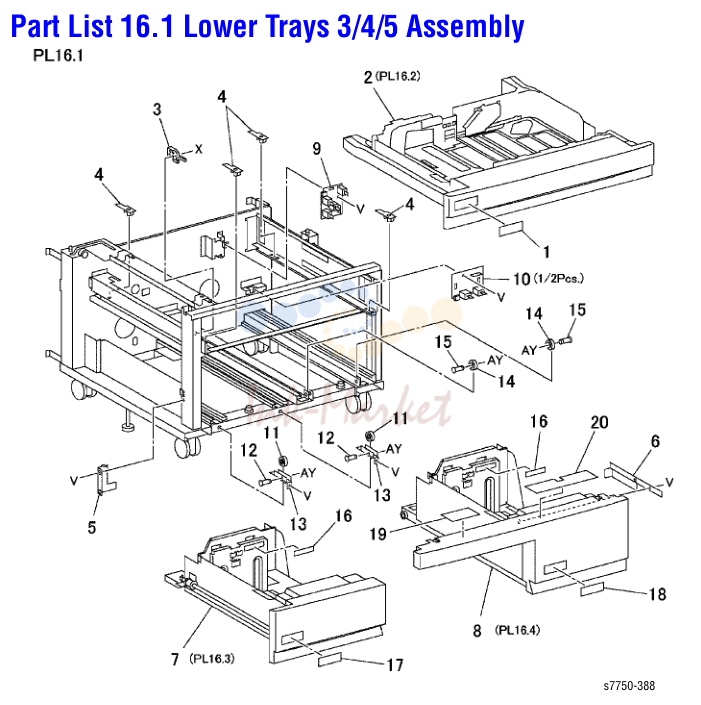

15. Part List 16.1 Lower Trays 3/4/5 Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 119-6504-00 запросить цену → | Tray | |
| 7 | 116-1090-00 запросить цену → | Tray | |
| 8 | 116-1089-00 запросить цену → | Tray | |
| 9 | 116-1126-00 запросить цену → | Tray 3 Paper Size Switch | |
| 10 | 116-1127-00 запросить цену → | Tray 4/5 Paper Size Switch | |
| 9-42 | Phaser 7750 Printer Service Manual | ||
| 4 | 116-1838-00 запросить цену → | Tray 5 Transport Assembly | |
| 16 | 116-1816-00 запросить цену → | Tray 5 Feeder | |
| 19 | 116-1218-00 запросить цену → | Tray 5 Feed out Sensor | |
| 20 | 116-1169-00 запросить цену → | Upper Chute | |
| 21 | 116-1168-00 запросить цену → | Lower Chute | |
| 1 | 116-1815-00 запросить цену → | Takeaway Roller | |
| 8 | 116-1173-00 запросить цену → | Chute Assembly | |
| 12 | Chute | ||
| 13 | 116-1167-00 запросить цену → | Lower Chute | |
| 9-44 | Phaser 7750 Printer Service Manual |

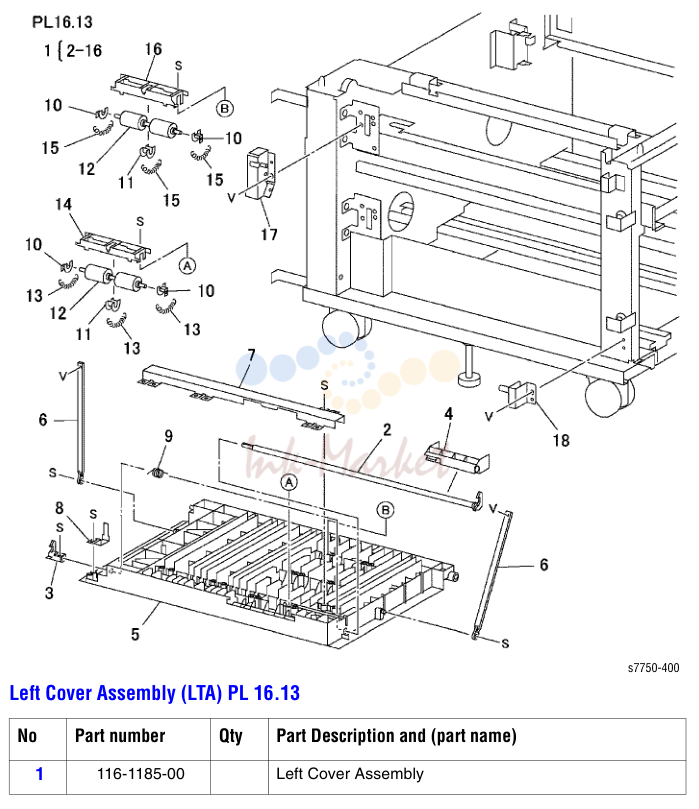

16. Part List 16.13 Left Cover Assembly (LTD)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 116-1171-00 запросить цену → | Gear Assembly Tray | |
| 3 | 116-1170-00 запросить цену → | Gear Assembly Tray | |
| 9-46 | Phaser 7750 Printer Service Manual | ||
| 4 | 116-1099-00 запросить цену → | Takeaway Motor | |
| 5 | 116-1814-00 запросить цену → | Takeaway Motor | |
| 12 | 116-1818-00 запросить цену → | Tray Module Control Board | |
| 1 | 116-1814-00 запросить цену → | Tray 3 Module Motor Assembly (MOTOR ASSY-3TM | |
| 2 | 116-1813-00 запросить цену → | LTD Circuit (control) Board (TRAY MODULE PWB) | |
| 3 | 116-1206-00 запросить цену → | Caster, Locking (CASTER ASSY-S) | |
| 4 | 116-1221-00 запросить цену → | Caster (CASTER ASSY) | |
| 5 | Paper Select Switch | ||
| 6 | 116-1184-00 запросить цену → | LTD Module Cover (COVER ASSY LH 3TM) | |
| 9-48 | Phaser 7750 Printer Service Manual |
