Содержание
- 1. PL 8-1 Accumulator Belt FRUs
- 2. PL 8-4 Duplex Unit FRUs
- 3. PL 8-7 Cover FRUs (cont’d.)
- 4. PL 8-8 Switch and Sensor FRUs
- 5. PL 8-10 Circuit Boards FRUs
- 6. PL 8-12 Power Supplies FRUs
- 7. PL 8-13 Motors/Drivers FRUs
- 8. PL 8-14 Electrophotographic Components FRUs
- 9. PL 8-15 Electrophotographic Components FRUs (cont’d.)
- 10. PL 8-16 Multi-Purpose Tray FRUs
- 11. PL 8-17 Paper Feed FRUs
- 12. PL 8-18 Paper Feed FRUs (cont’d.)
- 13. PL 8-19 Fans

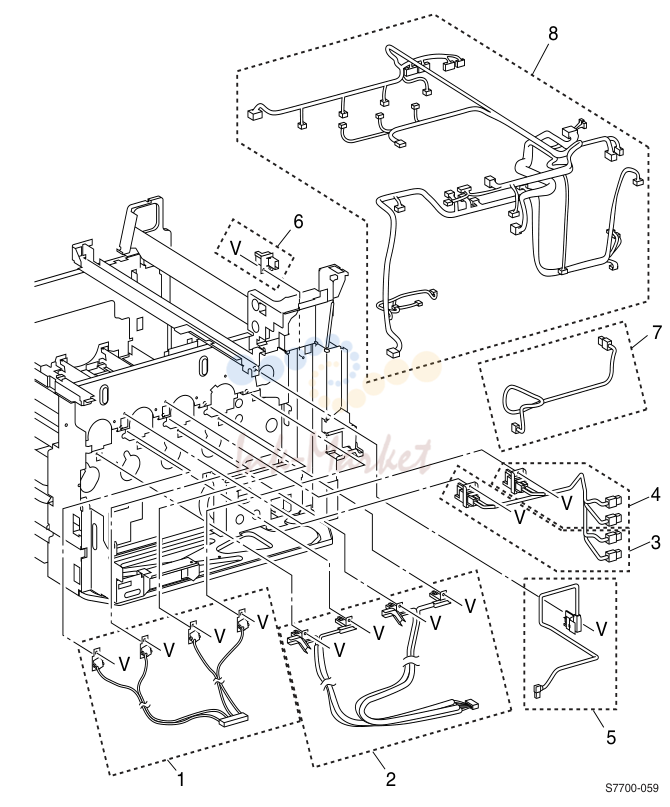

- 14. PL 8-21 Wiring FRUs

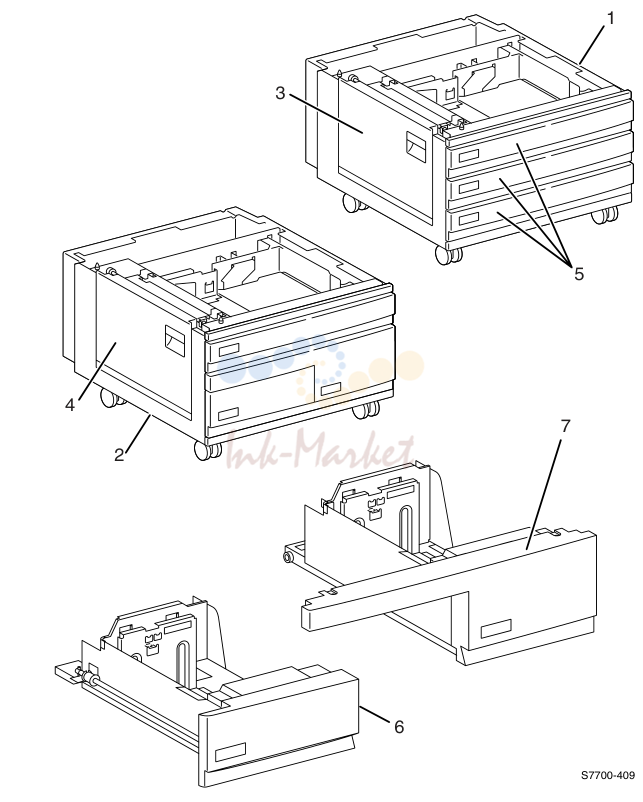

- 15. PL 8-22 Auxiliary Feeder FRUs

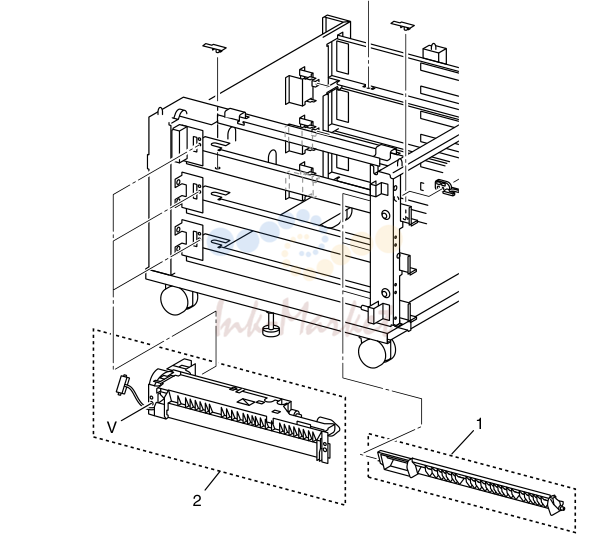

- 16. PL 8-24 Lower Tray Deck (LTD) FRUs (cont’d.)
1. PL 8-1 Accumulator Belt FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 016-1889-00 запросить цену → | 1 Accumulator Belt/cleaner assembly kit (Belt Assembly - | |
| 2 | 116-1207-00 запросить цену → | 1 Accumulator Belt shipping restraint | |
| 3 | 116-1094-00 запросить цену → | 1 Belt cleaner assembly (Cleaner Assembly IB) | |
| 4 | 116-1180-00 запросить цену → | 1 Waste auger assembly | |
| 8-216 | Phaser 7700 Color Laser Printer | ||
| 1 | 116-1161-00 запросить цену → | 1 Transport Assembly, Inverter | |
| 2 | 116-1182-00 запросить цену → | 1 Left-Hand Cover Assembly (Cover Assembly-L/H2) | |
| 3 | 016-1890-00 запросить цену → | 1 Transfer roller (Roll Assembly 2nd E) | |
| 4 | 016-1098-00 запросить цену → | 1 Duplex Chute (DUP Chute) | |
| 5 | 116-1542-00 запросить цену → | 1 Damper, 1/2 Gear | |
| 6 | 116-1540-00 запросить цену → | 1 Damper, Gear | |
| 7 | 116-1541-00 запросить цену → | 1 Damper | |
| 8 | 116-1543-00 запросить цену → | 1 Switch, Fuser Exit | |
| 9 | 116-1544-00 запросить цену → | 1 Sensor, Paper on Belt | |
| 1 | 116-1091-00 запросить цену → | 1 Universal paper tray | |
| 2 | 116-1093-00 запросить цену → | 1 Universal paper tray stopper | |
| 8-218 | Phaser 7700 Color Laser Printer |

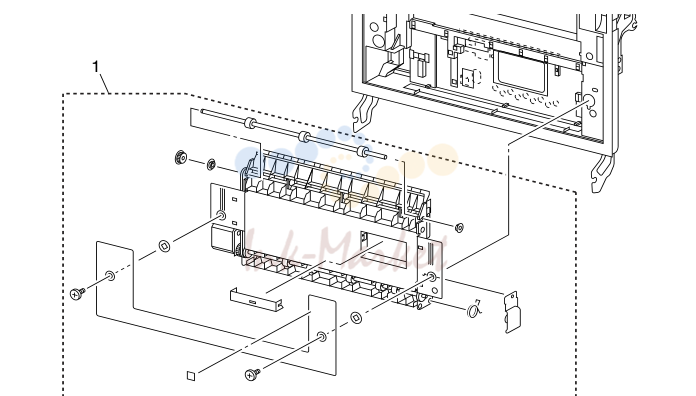

2. PL 8-4 Duplex Unit FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1178-00 запросить цену → | 1 Front cover assembly (Cover Assembly Front) | |
| 1 | Front cover | ||
| 2 | Magnet | ||
| 2 | Strip | ||
| 1 | Rod cleaner assembly | ||
| 1 | Rod cleaner | ||
| 1 | Cleaner base | ||
| 1 | Label | ||
| 1 | Label | ||
| 2 | 116-1095-00 запросить цену → | 1 Right cover (Cover Assembly - R MN) | |
| 3 | 116-1187-00 запросить цену → | 1 Front cover strap (Strip) | |
| 4 | 116-1116-00 запросить цену → | 1 Laser lens cleaner assembly (Cleaner Rod Assembly) | |
| 5 | 116-1117-00 запросить цену → | 1 Laser lens cleaner base (Cleaner Assembly Base) | |
| 6 | 116-1317-00 запросить цену → | 1 Cover Assy LH PH2 | |
| 8-220 | Phaser 7700 Color Laser Printer | ||
| 1 | 116-1181-00 запросить цену → | 1 LH Lower cover Assembly (Cov Assembly-LH Low) | |
| 1 | LH lower cover | ||
| 1 | Earth Plate | ||
| 2 | Magnet | ||
| 1 | Pinch Roll Assembly | ||
| 1 | Bracket | ||
| 2 | Spring | ||
| 1 | Pinch roller | ||
| 1 | Bearing | ||
| 1 | Bearing | ||
| 2 | Bearing | ||
| 1 | Tray 1 feed out sensor | ||
| 1 | Wire harness |

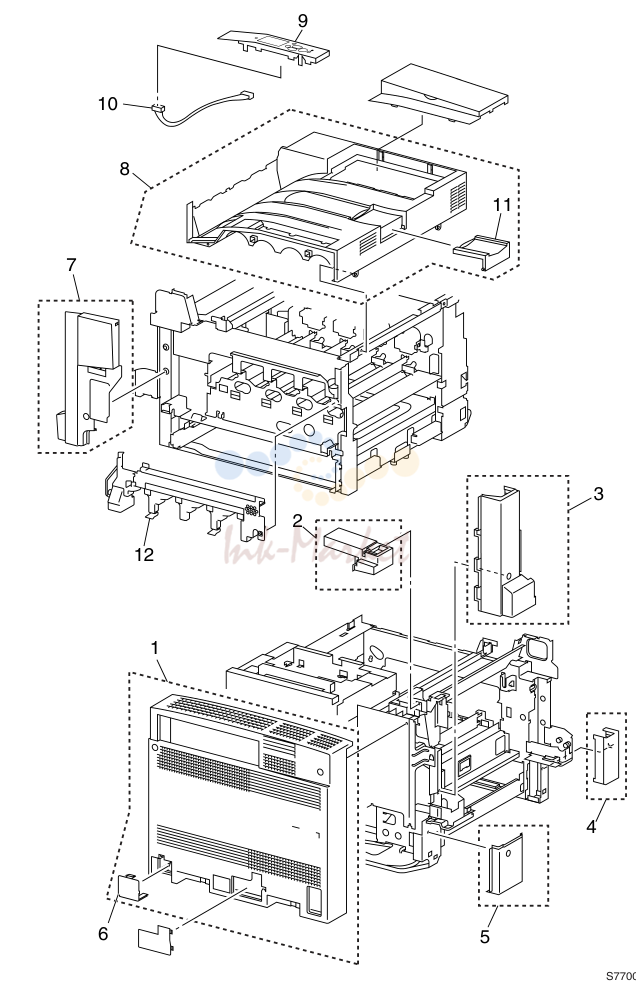

3. PL 8-7 Cover FRUs (cont’d.)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1179-00 запросить цену → | 1 Rear cover assembly (Cover Assembly Rear) | |
| 1 | Blind cover | ||
| 2 | 116-1190-00 запросить цену → | 1 Cover, top rear ps (Cover Top Rear) | |
| 3 | 116-1189-00 запросить цену → | 1 Cover, LH rear mid | |
| 4 | 116-1193-00 запросить цену → | 1 Cover, LH front low | |
| 5 | 116-1191-00 запросить цену → | 1 Cover, LH rear low | |
| 6 | 116-1188-00 запросить цену → | 1 Tray module connector cover (Cover - Blind, TM) | |
| 7 | 116-1194-00 запросить цену → | 1 Fuser front cover | |
| 8 | 116-1319-00 запросить цену → | 1 Top cover | |
| 9 | 116-0001-02 запросить цену → | 1 Front panel (Control Panel) | |
| 10 | 116-0002-00 запросить цену → | 1 Control panel wiring harness | |
| 11 | 1 Top cover stopper | ||
| 12 | 1 Print cartridge plate cover |

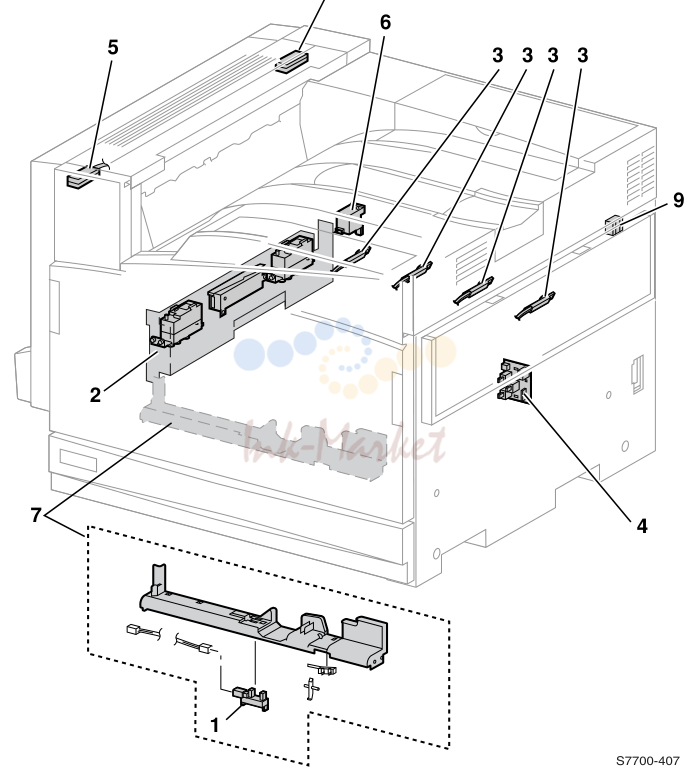

4. PL 8-8 Switch and Sensor FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1299-00 запросить цену → | 1 Waste cartridge full sensor (part of Sensor Kit) | |
| 2 | 116-1124-00 запросить цену → | 1 Mark-On-Belt (MOB) sensor assembly | |
| 3 | 116-1299-00 запросить цену → | 1 Automatic Toner Cal (ATC) sensor assembly (part of Sensor | |
| 4 | 116-1126-00 запросить цену → | 1 Paper-Select switch assembly (Switch Assembly PS) | |
| 5 | 116-1299-00 запросить цену → | 1 Transport (Exit) sensor assembly (part of Sensor Kit) | |
| 6 | 116-1299-00 запросить цену → | 1 Belt edge "A" sensor assembly (part of Sensor Kit) | |
| 7 | 116-1138-00 запросить цену → | 1 Waste cartridge sensor holder (Holder Assembly Sns) | |
| 1 | Lever | ||
| 1 | Waste cartridge interlock switch | ||
| 1 | Holder | ||
| 8 | 116-1545-00 запросить цену → | 1 Sensor, Left Door Open | |
| 9 | 116-1545-00 запросить цену → | 1 Sensor, Right Door Open | |
| 1 | 116-1210-00 запросить цену → | 1 Paper detect flag, MPT (part of Sensor Flag Kit) | |
| 2 | 116-1132-00 запросить цену → | 1 Laser shutter solenoid assembly | |
| 3 | 116-1299-00 запросить цену → | 1 Paper feed sensor (part of Sensor Kit) - mounted on LH | |
| 4 | 116-1299-00 запросить цену → | 1 LH lower cover sensor (part of Sensor Kit) | |
| 5 | 116-1299-00 запросить цену → | 1 Transfer roller position sensor (part of Sensor Kit) - | |
| 6 | 116-1299-00 запросить цену → | 1 Paper detect sensor, MPT (part of Sensor Kit) | |
| 7 | 116-1210-00 запросить цену → | 1 Exit tray full sensor flag (part of Sensor Flag Kit) - | |
| 8 | 116-1299-00 запросить цену → | 1 Transport (exit) sensor (part of Sensor Kit)- mounted on | |
| 9 | 116-1545-00 запросить цену → | 1 Sensor, Front Door Open |

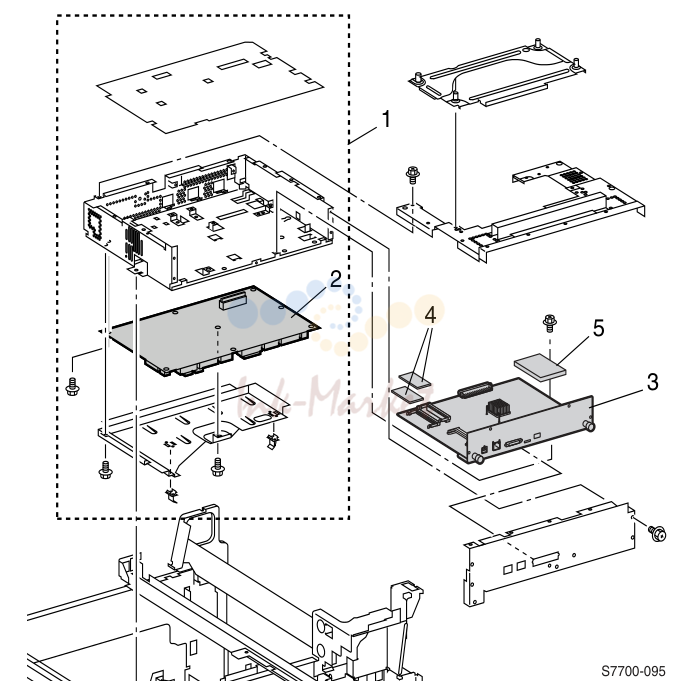

5. PL 8-10 Circuit Boards FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1145-00 запросить цену → | 1 Chassis assembly, elec (Chassis, E, B) | |
| 2 | 116-1144-00 запросить цену → | 1 Engine control board (PWBA MCU) | |
| 3 | 671-5268-02 запросить цену → | 1 Image Processor Board | |
| 4 | 1 RAM SODIMM | ||
| 5 | 650-4199-01 запросить цену → | 1 Internal Hard Drive, Programmed | |
| 24 | V LVPS | ||
| 24 | V PS Fan | ||
| 8-230 | Phaser 7700 Color Laser Printer | ||
| 1 | 116-1146-00 запросить цену → | 1 High-voltage power supply -T1(PSHVT1) | |
| 1 | T1 Control bd | ||
| 2 | 116-1147-00 запросить цену → | 1 High-voltage power supply -T2 (PSHVT2) | |
| 3 | 116-1148-00 запросить цену → | 1 High-voltage power supply - T3 (PSHVT3) | |
| 4 | 116-1149-00 запросить цену → | 1 Low-voltage power supply (3V), 110V (PSLV LF308) | |
| 5 | 116-1150-00 запросить цену → | 1 Low-voltage power supply (3V), 220V (PSLV LF308 | |
| 6 | 116-1151-00 запросить цену → | 1 Low-voltage power supply (5 VDC), 110V (PSLV LF506Q) | |
| 7 | 116-1152-00 запросить цену → | 1 Low-voltage power supply (5 VDC), 220V (PSLV LF506Q) | |
| 8 | 116-1153-00 запросить цену → | 1 Low-voltage power supply (24 VDC), 110V (PSLV OP2C) | |
| 9 | 116-1154-00 запросить цену → | 1 Low-voltage power supply (24 VDC), 220V (PSLV | |
| 10 | 116-1320-00 запросить цену → | 1 LD-Power relay | |
| 11 | 116-1143-00 запросить цену → | 1 Engine control interface board assembly (PWB IF MCU) |

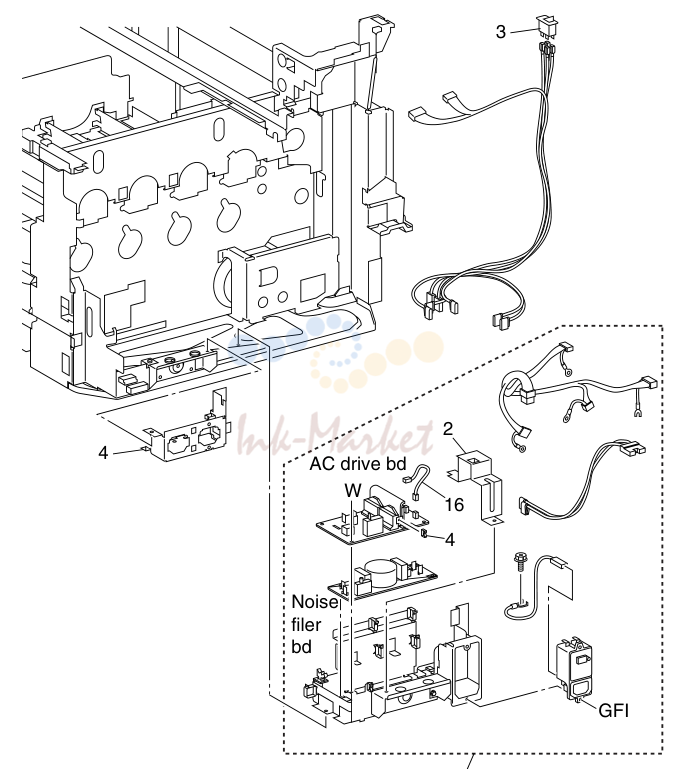

6. PL 8-12 Power Supplies FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1155-00 запросить цену → | 1 Chassis assembly - AC power, 110V | |
| 1 | Bracket | ||
| 1 | AC drive board | ||
| 1 | Clamp | ||
| 1 | Noise filter | ||
| 1 | GFI breaker | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Screw | ||
| 1 | Wire harness | ||
| 2 | 116-1156-00 запросить цену → | 1 Chassis assembly - AC power, 220V | |
| 1 | Bracket | ||
| 1 | AC drive board | ||
| 1 | Clamp | ||
| 1 | Noise filter | ||
| 1 | GFI breaker | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Wire harness | ||
| 1 | Screw | ||
| 1 | Wire harness | ||
| 3 | 116-1231-00 запросить цену → | 1 Main power switch | |
| 4 | 116-1186-00 запросить цену → | 1 Outlet assembly |

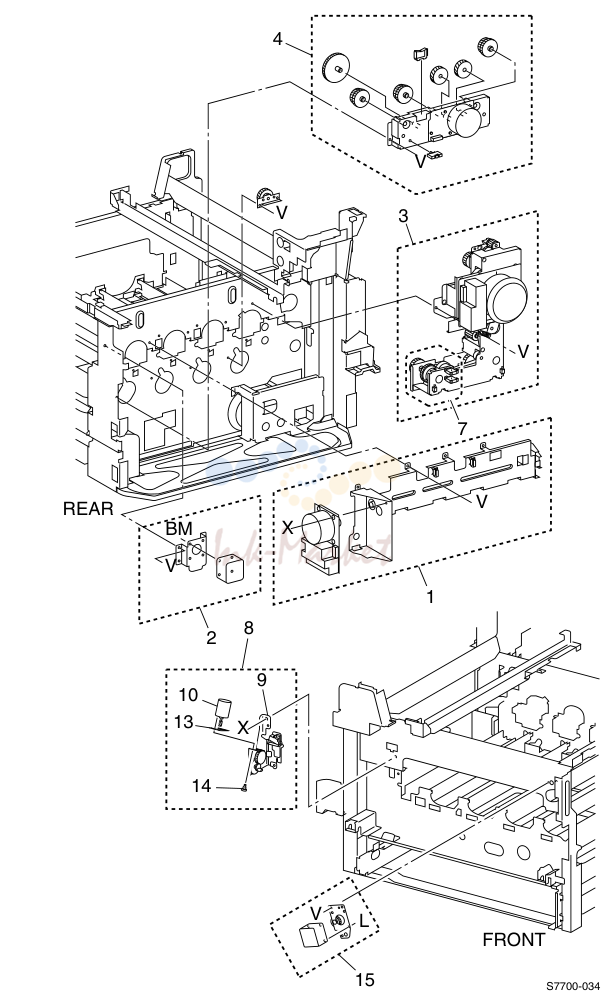

7. PL 8-13 Motors/Drivers FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1102-00 запросить цену → | 1 Print cartridge drive assembly (Drive Assembly Drum) | |
| 1 | Motor | ||
| 1 | Gear bracket assembly | ||
| 2 | 116-1103-00 запросить цену → | 1 Accumulator Belt drive assembly (Drive Assembly IBT) | |
| 1 | Accumulator motor assembly | ||
| 1 | Gear Bracket assembly | ||
| 3 | 116-1105-00 запросить цену → | 1 Main drive assembly (Drive Assembly main) | |
| 4 | 116-1106-00 запросить цену → | 1 Developer drive assembly (Drive Assembly Dev) | |
| 1 | Motor | ||
| 1 | Developer gear assembly | ||
| 5 | 116-1104-00 запросить цену → | 1 Steering drive assembly (Drive Assembly Steer) | |
| 1 | Steering drive motor | ||
| 1 | Plate assembly | ||
| 6 | 116-1101-00 запросить цену → | 1 Agitator motor assembly (Motor Assembly - Agt) | |
| 7 | 116-1539-00 запросить цену → | 1 Clutch, Black Developer |

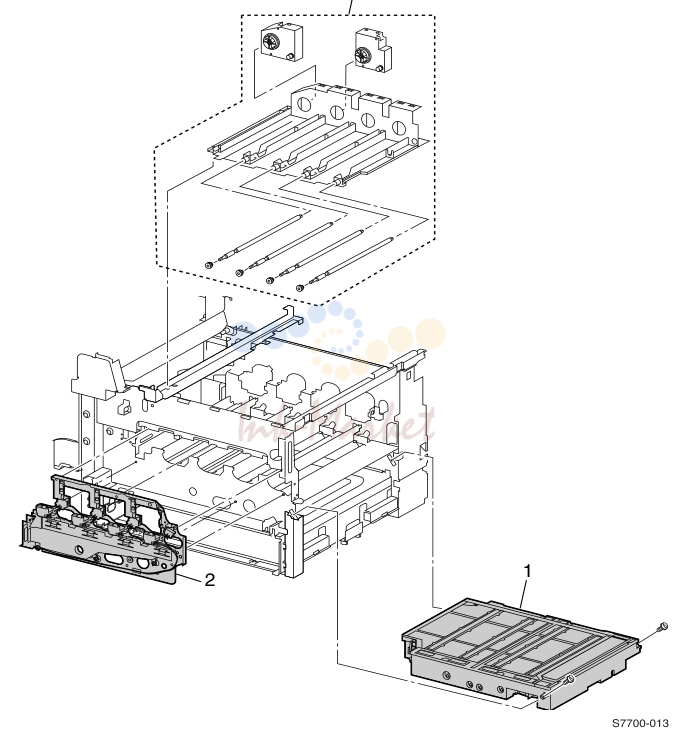

8. PL 8-14 Electrophotographic Components FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1110-00 запросить цену → | 1 Laser unit (ROS Assembly) | |
| 2 | 116-1197-00 запросить цену → | 1 Print cartridge plate assembly | |
| 3 | 116-1118-00 запросить цену → | 1 Toner dispense base assembly (Dispenser Base | |
| 1 | Assembly) | ||
| 4 | Dispenser base | ||
| 1 | Gear | ||
| 1 | Toner dispense motor (Y) | ||
| 1 | Toner dispense motor (M) | ||
| 1 | Toner dispense motor (C) | ||
| 4 | Toner dispense motor (K) |

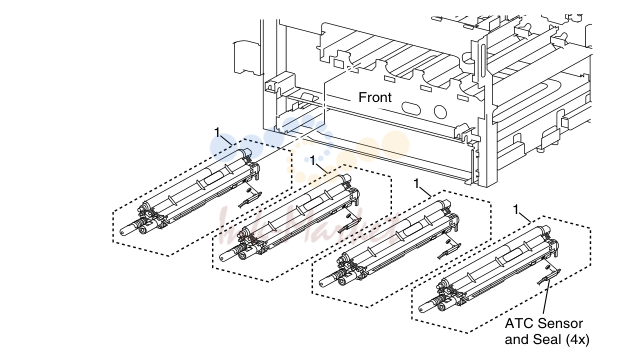

9. PL 8-15 Electrophotographic Components FRUs (cont’d.)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1115-00 запросить цену → | 1 Developer housing assembly (Hsg Assembly | |
| 1 | Developer housing | ||
| 1 | ATC sensor | ||
| 1 | Seal | ||
| 2 | 116-1121-00 запросить цену → | 1 Yellow dispense assembly (Disp Assembly - Y) | |
| 3 | 116-1122-00 запросить цену → | 1 Magenta dispense assembly (Disp Assembly - M) | |
| 4 | 116-1119-00 запросить цену → | 1 Cyan dispense assembly (Disp Assembly - C) | |
| 5 | 116-1120-00 запросить цену → | 1 Black dispense assembly (Disp Assembly - K) |

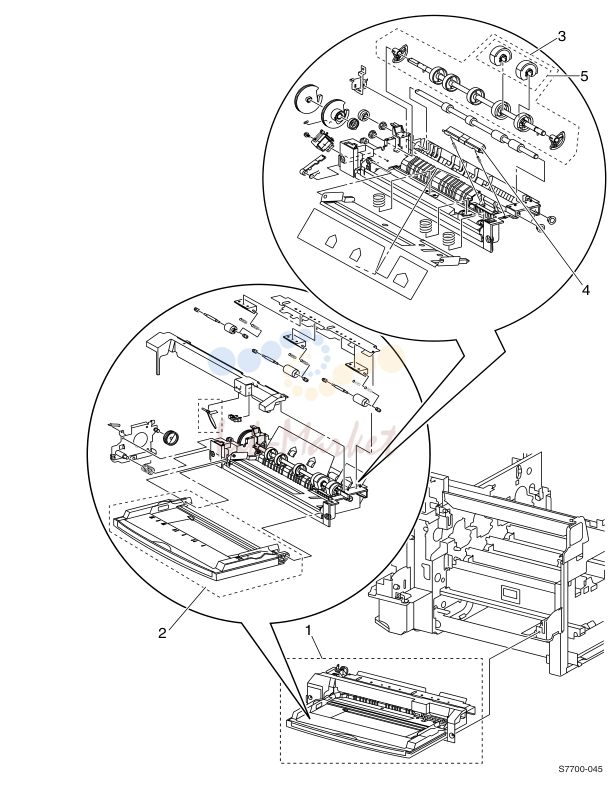

10. PL 8-16 Multi-Purpose Tray FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1157-00 запросить цену → | 1 Multi-Purpose Tray (MPT) assembly | |
| 2 | 116-1158-00 запросить цену → | 1 MPT tray | |
| 3 | 116-1159-00 запросить цену → | 1 Paper pick roller, MPT | |
| 4 | 116-1166-00 запросить цену → | 1 Pad assembly, retard | |
| 5 | 116-1212-00 запросить цену → | 2 MPT pick rollers |

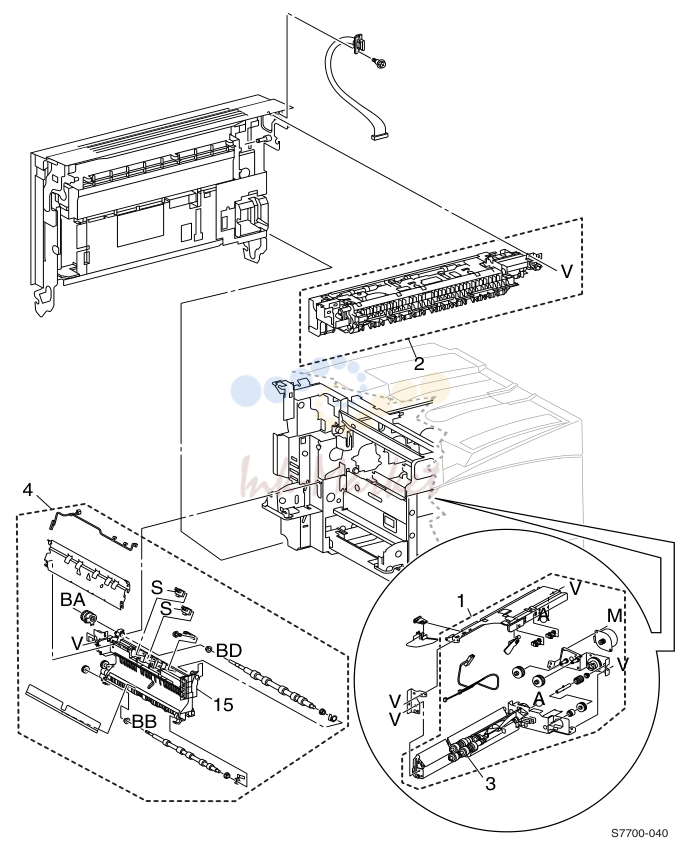

11. PL 8-17 Paper Feed FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1160-00 запросить цену → | 1 Paper feeder assembly (Feeder Assembly) | |
| 1 | Paper feed motor assembly | ||
| 3 | Roller feed/nudge/retard | ||
| 2 | 116-1161-00 запросить цену → | 1 Transport assembly, inverter (Transport Inv) | |
| 3 | 116-1163-00 запросить цену → | 1 Roller assembly, feed/nudge/retard (Roll Assembly) | |
| 4 | 116-1164-00 запросить цену → | 1 Transport assembly, registration (Transport AV OPB) | |
| 1 | Bearing | ||
| 1 | Bearing | ||
| 1 | Drive roll | ||
| 1 | Gear (22T) | ||
| 1 | Paper Guide | ||
| 1 | REGI Chute | ||
| 1 | REGI Clutch | ||
| 1 | Bearing | ||
| 2 | Earth plate | ||
| 1 | REGI roll | ||
| 1 | REGI sensor | ||
| 1 | Screw | ||
| 1 | OHP sensor R/L | ||
| 1 | REGI support | ||
| 1 | Wire harness |

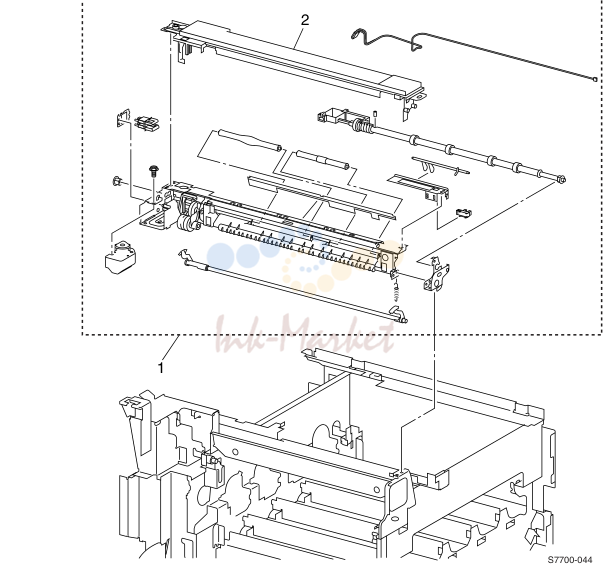

12. PL 8-18 Paper Feed FRUs (cont’d.)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1165-00 запросить цену → | 1 Transport assembly, exit -OCT (Transport | |
| 1 | Assembly) | ||
| 1 | Exit cover | ||
| 1 | Bearing | ||
| 1 | Pin | ||
| 1 | Exit roller (OCT) | ||
| 1 | Actuator | ||
| 1 | Bracket Assembly | ||
| 1 | Full paper stack sensor | ||
| 1 | Latch assembly | ||
| 1 | Spring | ||
| 1 | Pinch roller | ||
| 1 | Pinch roller | ||
| 1 | LH cover interlock switch | ||
| 1 | Bracket | ||
| 1 | Eliminator | ||
| 1 | Offset motor | ||
| 1 | Wire harness | ||
| 1 | Screw | ||
| 1 | Front bracket | ||
| 1 | Frame assembly | ||
| 2 | 116-1196-00 запросить цену → | 1 Exit cover |

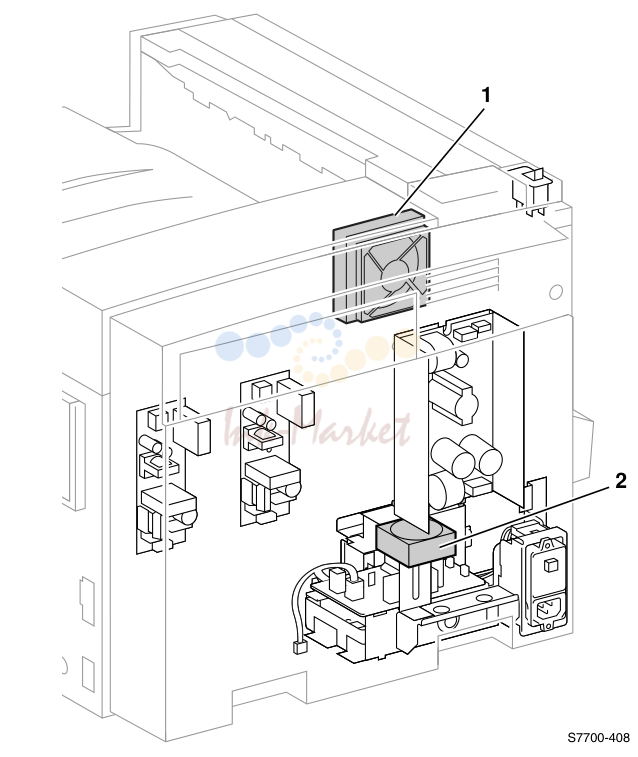

13. PL 8-19 Fans
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1198-00 запросить цену → | 1 Frame lift jack assembly LH | |
| 2 | 116-1202-00 запросить цену → | 1 Main latch assembly | |
| 3 | 116-1204-00 запросить цену → | 1 Main lever assembly | |
| 4 | 116-1200-00 запросить цену → | 1 Hinge, lever LH | |
| 5 | 116-1201-00 запросить цену → | 1 Hinge, lever RH | |
| 6 | 116-1203-00 запросить цену → | 2 Pin, main | |
| 7 | 116-1199-00 запросить цену → | 1 Frame lift jack assembly RH |
14. PL 8-21 Wiring FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1223-00 запросить цену → | 1 Wire harness - dev bias (Block Assembly In) | |
| 2 | 116-1312-00 запросить цену → | 1 Wire harness - charge roller (Harness Assembly-BCR) | |
| 3 | 116-1307-00 запросить цену → | 1 Wire harness - 1BTR - Y, M | |
| 4 | 116-1308-00 запросить цену → | 1 Wire harness - 1BTR - C, K | |
| 5 | 116-1309-00 запросить цену → | 1 Wire harness - 2BTR | |
| 6 | 116-1306-00 запросить цену → | 1 DTS connector | |
| 7 | 116-1310-00 запросить цену → | 1 Wire harness - DTS | |
| 8 | 116-1311-00 запросить цену → | 1 Wire harness - main (HA - DC Main P MN) |
15. PL 8-22 Auxiliary Feeder FRUs
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1080-00 запросить цену → | 1 Lower tray deck (LTD) | |
| 2 | 116-1079-00 запросить цену → | 1 High-Capacity feeder (HCF) | |
| 3 | 116-1184-00 запросить цену → | 1 Lower tray deck (LTD) cover LH (Cover Assembly LH 3) | |
| 4 | 116-1185-00 запросить цену → | 1 High-Capacity feeder (HCF) cover LH (Cover Assembly - | |
| 5 | 116-1091-00 запросить цену → | 1 Universal paper tray | |
| 6 | 116-1090-00 запросить цену → | 1 High-capacity feeder tray | |
| 7 | 116-1089-00 запросить цену → | 1 High-capacity feeder tray | |
| 1 | 116-1100-00 запросить цену → | 1 Aux. feeder motor assembly (Motor Assembly | |
| 2 | 116-1219-00 запросить цену → | 1 LTD control board (PWB Assembly - 3TM) | |
| 3 | 116-1206-00 запросить цену → | 2 Caster, locking | |
| 4 | 116-1221-00 запросить цену → | 2 Caster | |
| 5 | 116-1126-00 запросить цену → | 1 Switch Assy, Paper Select | |
| 8-254 | Phaser 7700 Color Laser Printer |
16. PL 8-24 Lower Tray Deck (LTD) FRUs (cont’d.)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1100-00 запросить цену → | 1 Aux. feeder motor assembly (Motor Assembly 3TM) | |
| 2 | 116-1220-00 запросить цену → | 1 HCF control board (PWB Assembly - TTM) | |
| 3 | 116-1206-00 запросить цену → | 2 Caster, locking | |
| 4 | 116-1221-00 запросить цену → | 2 Caster | |
| 5 | 116-1099-00 запросить цену → | 1 Transport motor assembly (Motor Assembly TTM) | |
| 8-256 | Phaser 7700 Color Laser Printer | ||
| 1 | 116-1168-00 запросить цену → | 1 Chute to lower (Chute F/O - Lower) | |
| 2 | 116-1169-00 запросить цену → | 1 Chute to upper (Chute F/O - Upper) | |
| 3 | 116-1218-00 запросить цену → | 1 HFC tray 4 feed out sensor (Reflect Sensor GP2A25)) | |
| 4 | 116-1172-00 запросить цену → | 1 Paper feeder assembly, HCF tray 4 (Feeder Assembly | |
| 1 | 116-1160-00 запросить цену → | 2 Paper feeder assembly (Feeder Assembly) | |
| 2 | 116-1173-00 запросить цену → | 1 Chute assembly FO-HCF (Chute Assembly Inlet) | |
| 3 | 116-1167-00 запросить цену → | 1 Chute, lower, HFC (Chute - Lower) | |
| 8-258 | Phaser 7700 Color Laser Printer | ||
| 1 | 116-1171-00 запросить цену → | 1 Bracket assembly, gear LH (HFC) | |
| 2 | 116-1170-00 запросить цену → | 1 Bracket assembly, gear RH (HFC) | |
| 8-260 | Phaser 7700 Color Laser Printer | ||
| 1 | Actuator (120E11971) | ||
| 1 | Actuator-snr (120E18141) | ||
| 1 | Actuator-snr (120E18160) | ||
| 3 | Pick, nudge, retard rollers (22K56820) | ||
| 2 | Screw: (26E17890) | ||
| 3 | Screw: (113W20657) | ||
| 4 | Screw: (153W17855) | ||
| 6 | Screw: (158W27655) | ||
| 3 | Screw: (158W27663) | ||
| 3 | Screw: (158W27855) | ||
| 4 | Screw: (158W27863) | ||
| 4 | e-clip: (354W21251) |
