Xerox Phaser-7500 — каталог запчастей со схемами

Содержание

1. Parts List
2. Parts List
3. Parts List
4. Parts List
5. Parts List
6. Parts List
7. Parts List
8. Parts List
9. Parts List
10. Parts List
11. Parts List
12. Parts List
13. Parts List
14. Parts List
15. Parts List
16. Parts List
17. Parts List
18. Parts List
19. Parts List
20. Parts List
21. Parts List
22. Parts List
23. Parts List
24. Parts List
25. Parts List
26. Parts List
27. Parts List
28. Parts List
29. Parts List
30. Parts List
31. Parts List
32. Parts List
33. Parts List
34. Parts List
35. Parts List
36. Parts List
37. Parts List
38. Parts List
39. Parts List
40. Parts List
41. Parts List
42. Parts List
43. Parts List
44. Parts List
45. Parts List
46. Parts List
47. Parts List
48. Parts List
49. Parts List

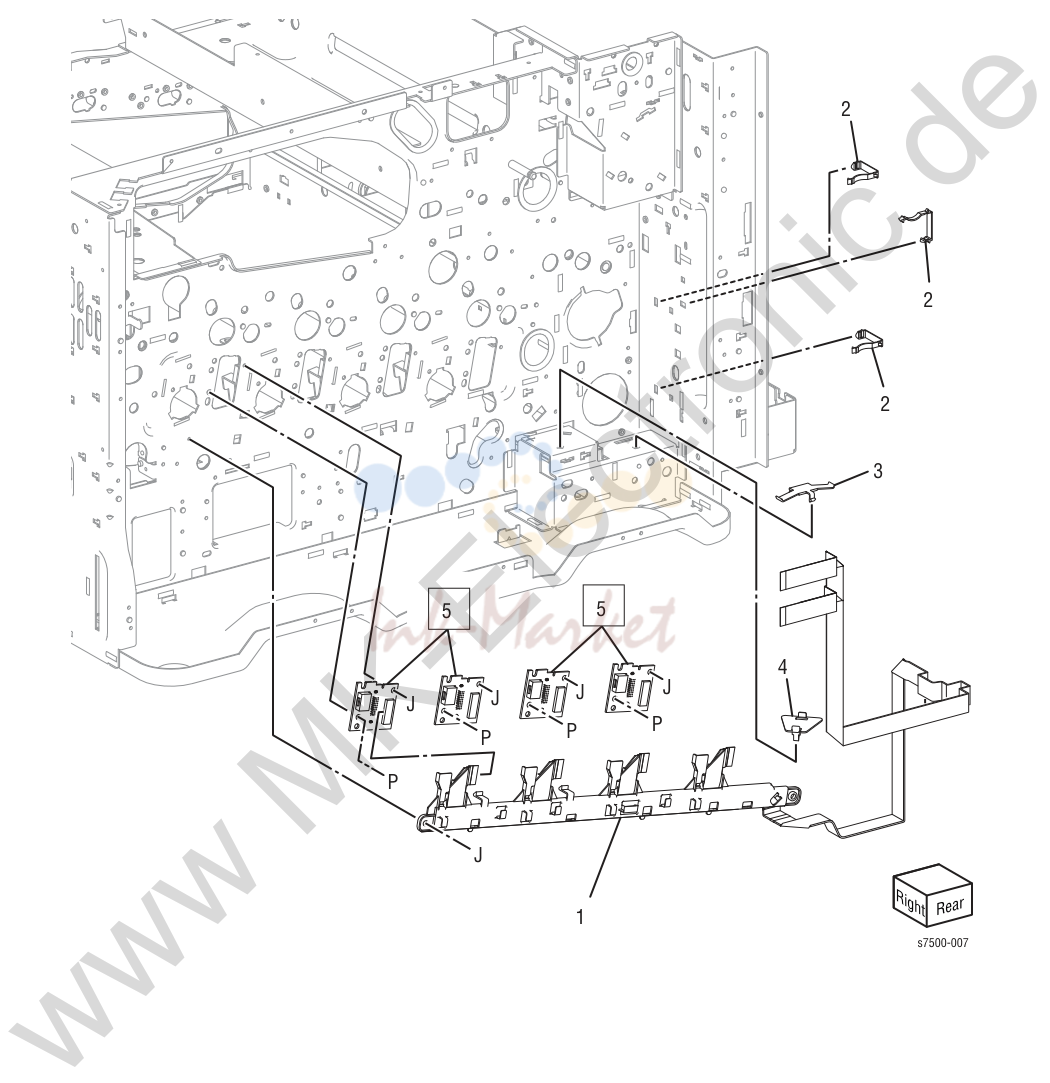

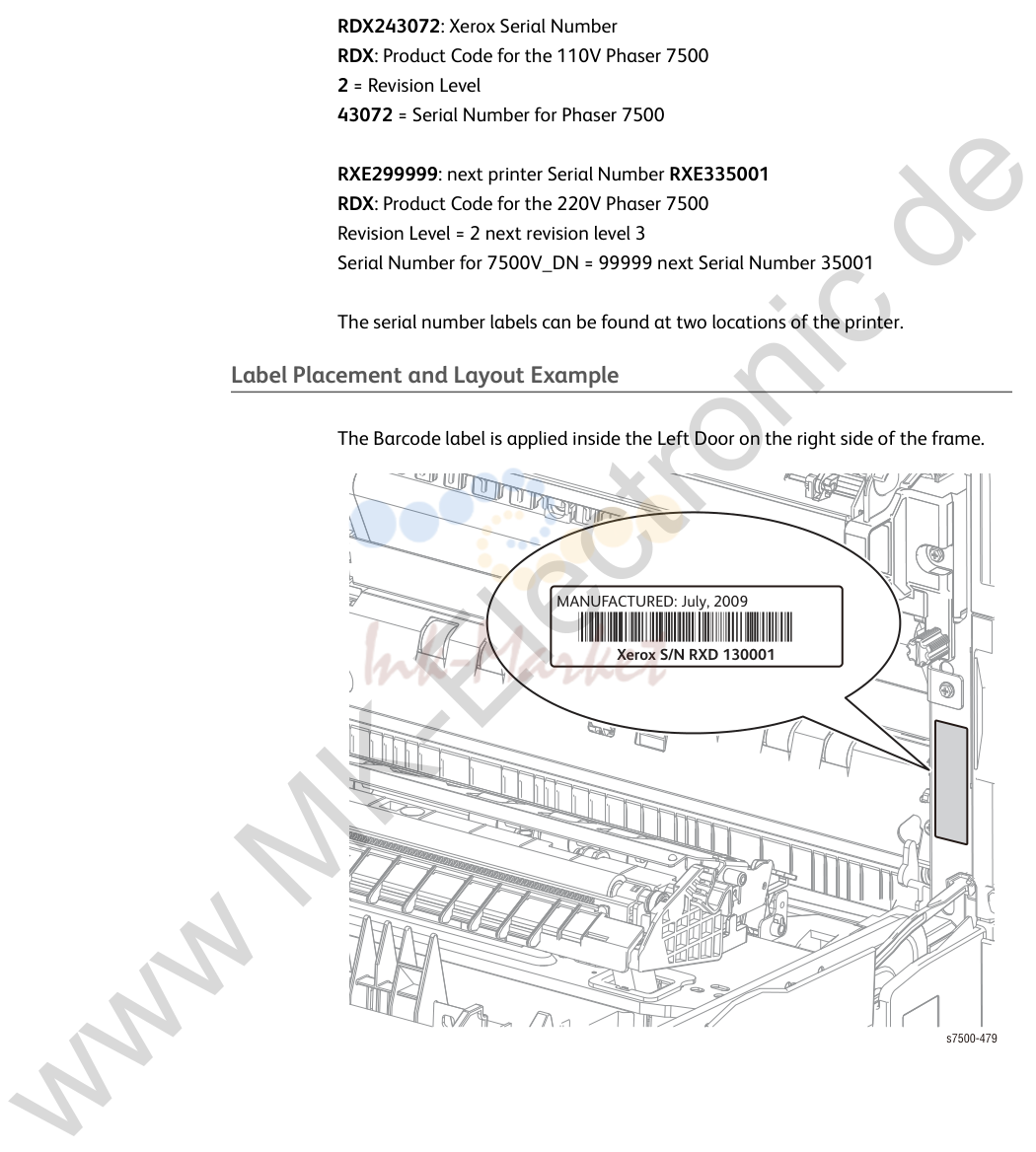

1. Parts List

№	Артикул	Описание
1	019K09281 запросить цену →	Rear Holder Assembly
2	130EK72653 запросить цену →	LPH Unit (items 3-5) (REP 2.1, page8-18)
3		Guide
4	042K93520 ✓ в наличии	LPH Cleaner (REP 2.2, page8-20 )
5		LPH Assembly
6	011K98621 запросить цену →	Imaging Unit (Drum) Cover (REP 2.3, page8-21)
7		Label i

2. Parts List

№	Артикул	Описание
1	962K60144 запросить цену →	LPH Harness Assembly
2		Cable Holder e
3		Cable Holder
4		Cable Holder
5	960K36951 запросить цену →	LPH Rear PWB (REP 2.4, page8-22)

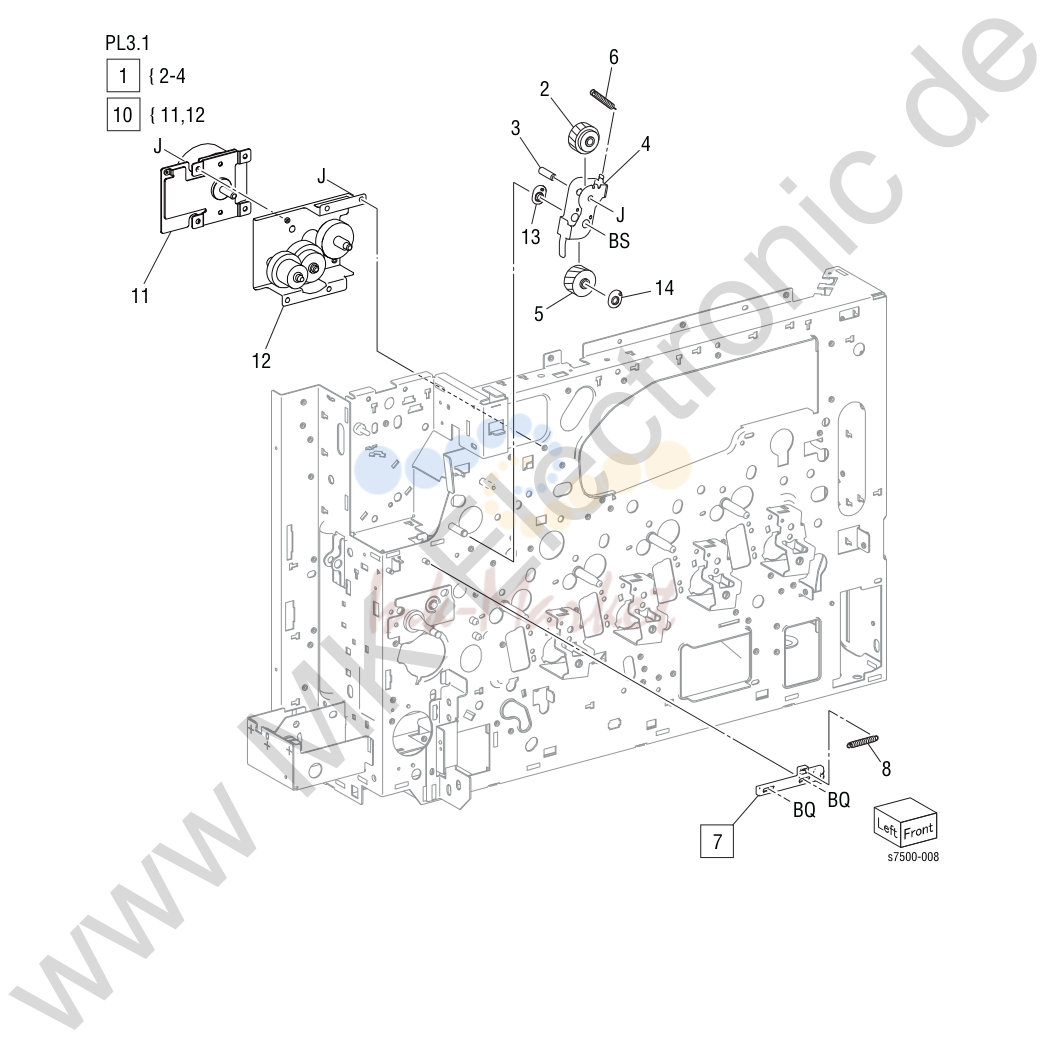

3. Parts List

№	Артикул	Описание
1	068K64901 запросить цену →	Fuser Input Bracket Assembly (items 2-5) (REP 3.1, page8-26)
2		Helical Gear (26T) e
3		Fuser Shaft
4		Fuser Input Bracket
5		Helical Gear (25T)
6	809E74960 запросить цену →	Spring - Fuser
7		Link - Fuser (REPp a3g.2e, 8-27 ) i012E15930
8	809E74950 запросить цену →	Spring - Link
10	007K98080 запросить цену →	Fuser Drive Motor Assembly (items 11, 12) (REP 3.3, page8-28)
11		Fuser Drive Motor
12		Gear Bracket Assembly
13		Bearing
14		Bearing e

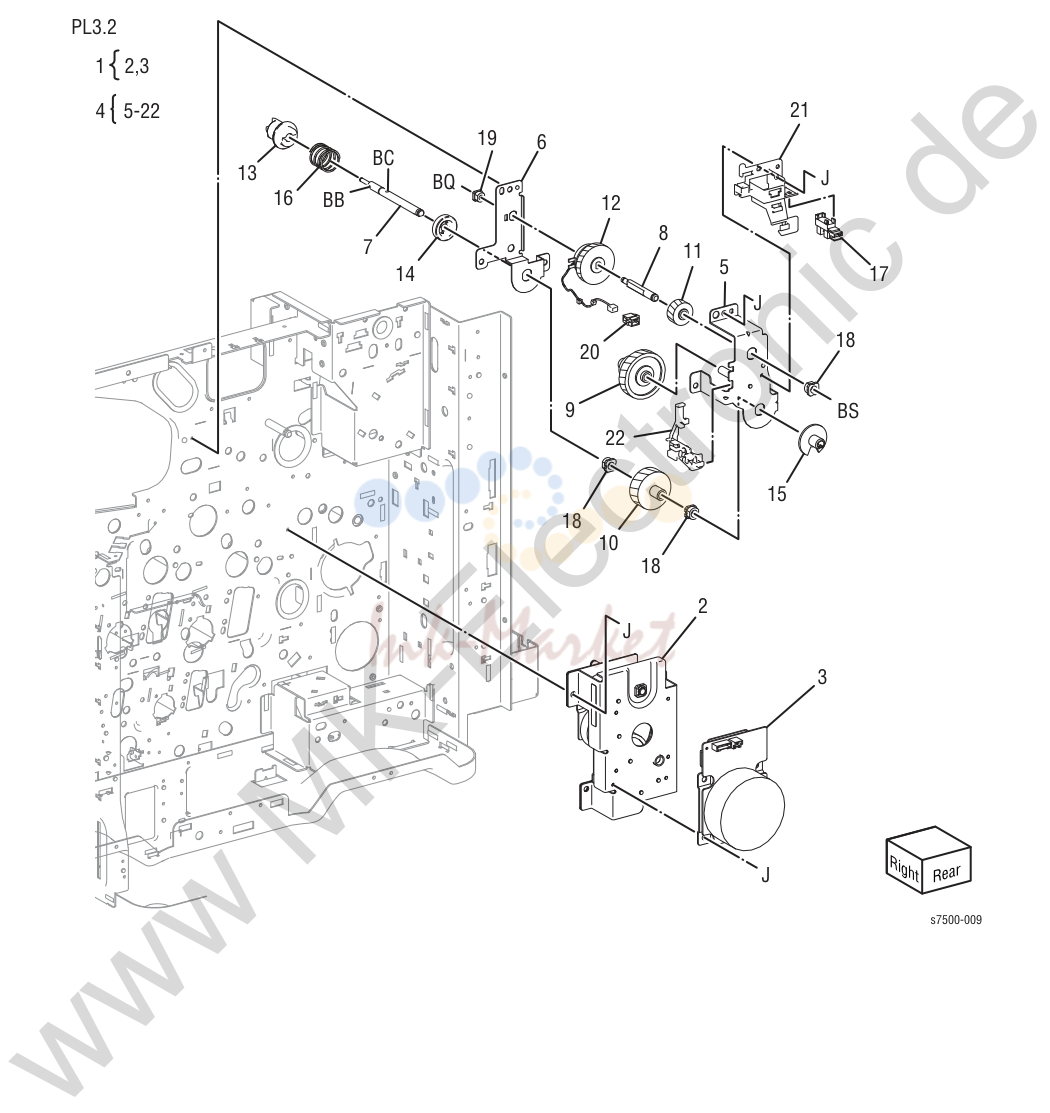

4. Parts List

№	Артикул	Описание
1	007K98071 запросить цену →	Main Drive Assembly (items 2, 3) (REP 3.4, page8-29)
2		Bracket Assembly e
3		Main Drive Motor Assembly (REP 3.5, page8-30)
4	007K98090 запросить цену →	Retract Drive Assembly (items 5-22) (REP 3.6, page8-31)
5		Retract Bracket Assembly
6		Retract Lower Bracket
7		Retract Shaft i
8		Clutch Shaft
9		Helical Gear (45T/23T)
10		Helical Gear (36T)
11		Helical Gear (21T)
12	121K40850 запросить цену →	1st BTR Contact Retract Clutch Assembly
13		Coupling
14		Retainer e
15		Cam Wheel
16		Spring E
17	930W00111 ✓ в наличии	1st BTR Contact Retract Sensor (REP 3.7, page8-32)
18		Sleeve Bearing
19		Sleeve Bearing
20		Connector
21		Harness Holder
22		Harness Holder

5. Parts List

№	Артикул	Описание

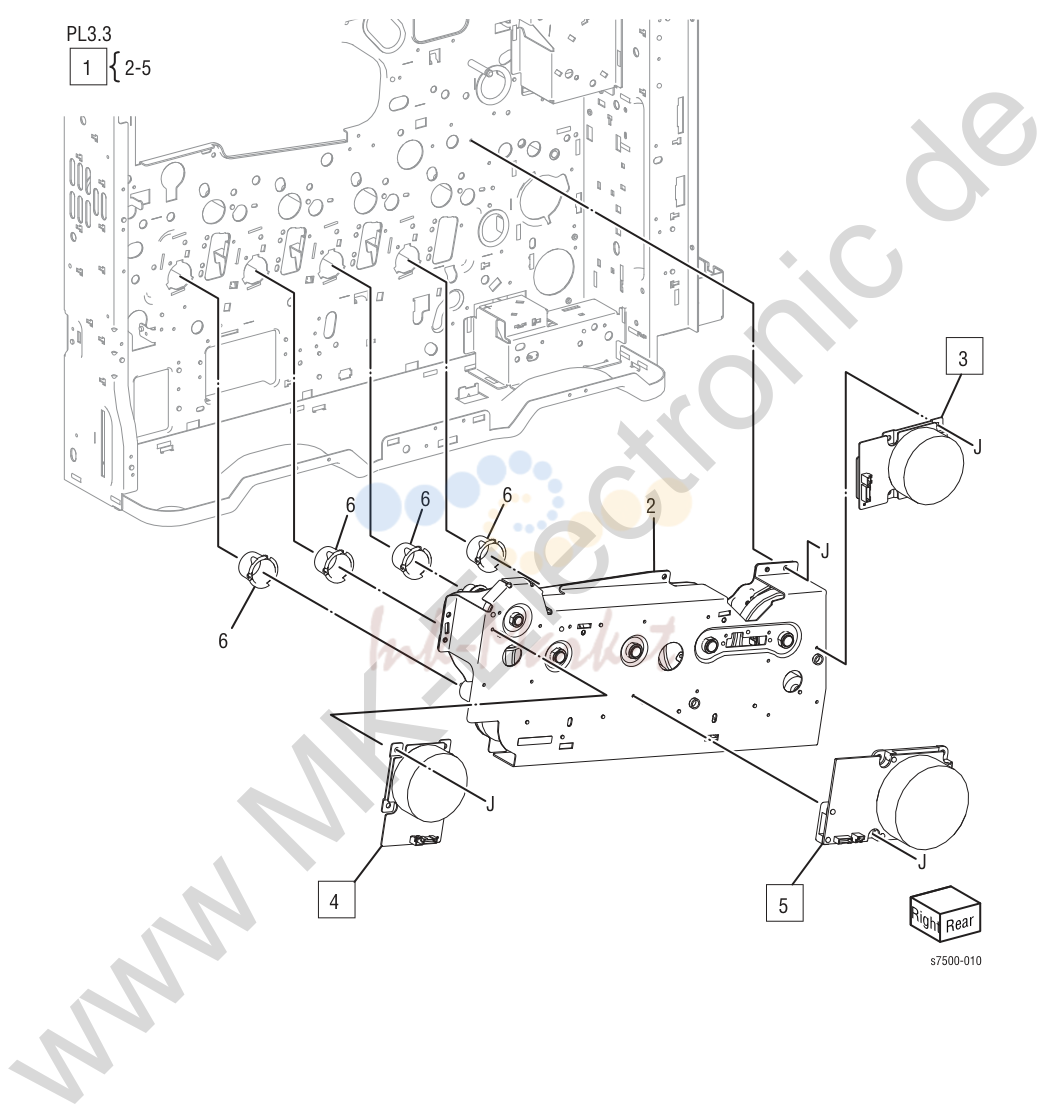

1	007K98064 запросить цену →	Drum/ Deve Drive Assembly (items 2-5) (REP 3.8, page8-33)
2		Drive Assembly e
3		Drum/ Deve Drive Motor (K) (REP 3.9, page8-35) (included in item 1)
4		IBT Drive Motor Assembly (REP p3a.1g0e, 8-36 ) (included in item 1)
5		Drum/ Deve Drive Motor (Y, M, C) (REP 3.11, page8-37) (included in item 1)
6	055E56040 запросить цену →	Guard Gear

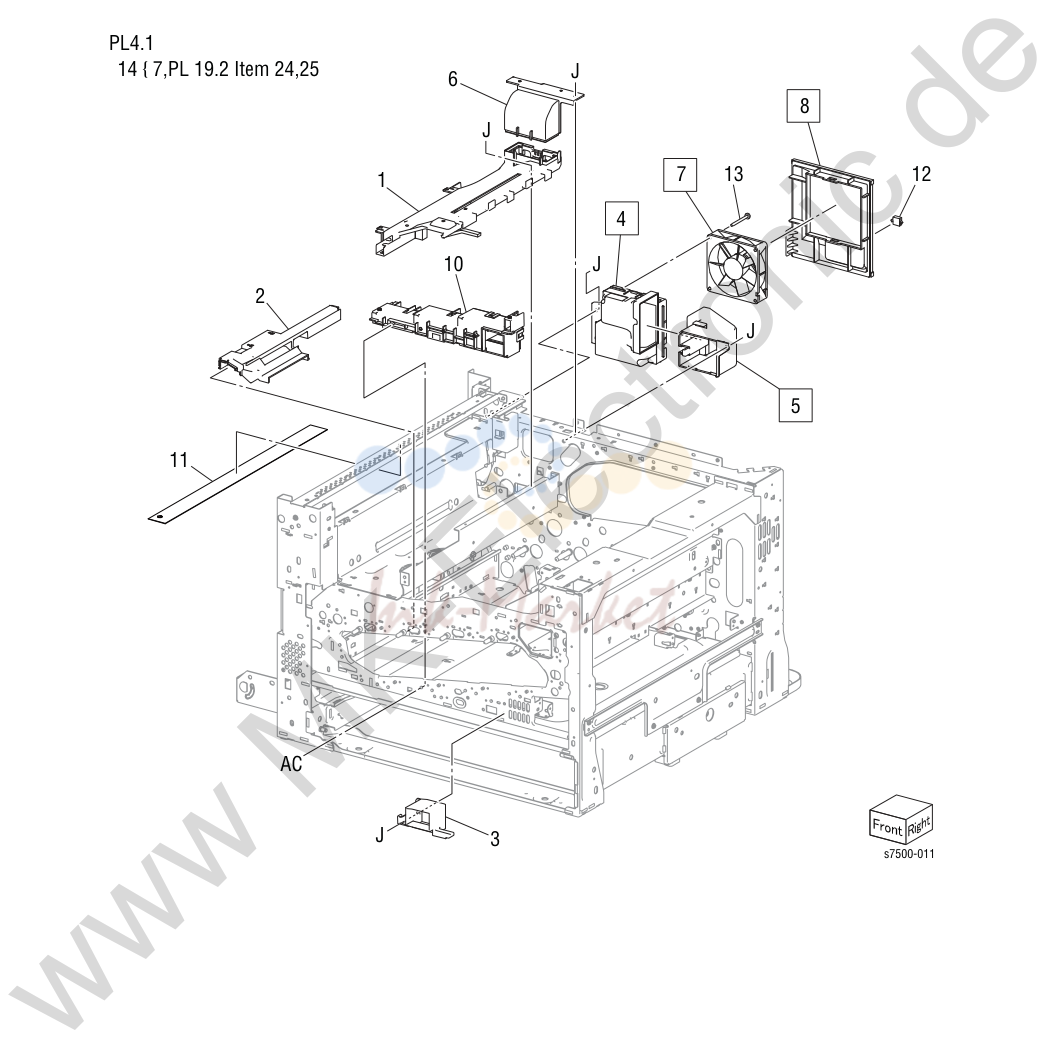

6. Parts List

№	Артикул	Описание
1		Center Duct Assembly
2		Front Bottom Duct e
3		P1 Front Duct
4	054E33892 запросить цену →	Fuser Fan Duct (REP 4.2, page8-39)
5	054E33880 запросить цену →	Fuser Rear Duct (REP 4.2, page8-39)
6	054E33871 запросить цену →	Fuser Front Duct
7		Fuser Fan (REP 4.1, page8-38) i127K53050
8	054K35121 запросить цену →	Rear Duct (REP 4.2, page8-39)
10		Front Duct Assembly
11		Eliminator
12		Connector
13		Screw
14	604K49431 запросить цену →	Filter Kit (item 7, PL 19.2 - items 24, 25, peage9-111)

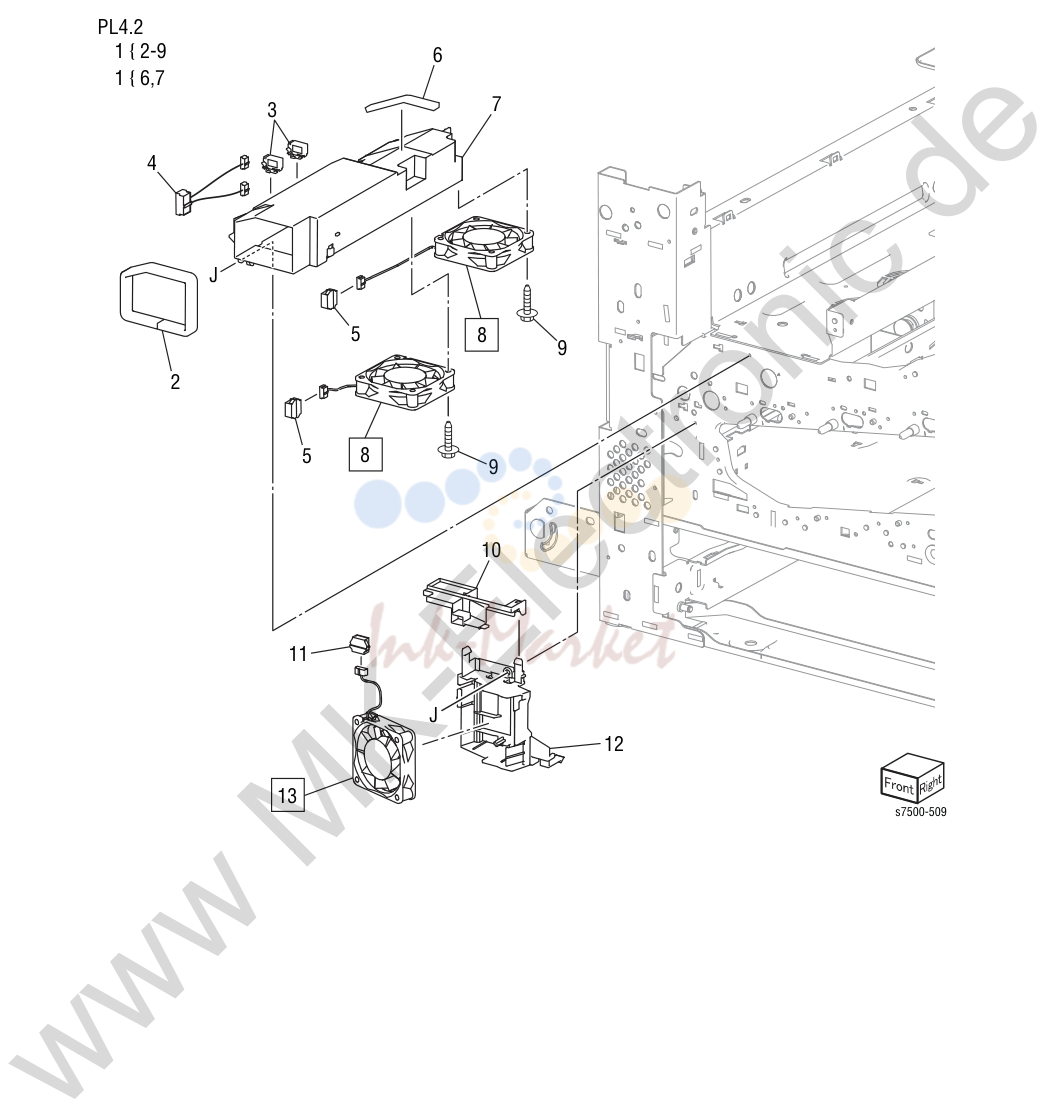

7. Parts List

№	Артикул	Описание
1		IBT Duct Assembly (items 2-9)
2		Seal e
3		Clamp
4		Wire Harness
5		Connector
6		Seal
7		IBT Duct i
8	927W00314 запросить цену →	IBT Fan 1/2
9		Screw
10		Plate F
11		Connector
12		Duct P2
13	927W00214 запросить цену →	P2 Fan

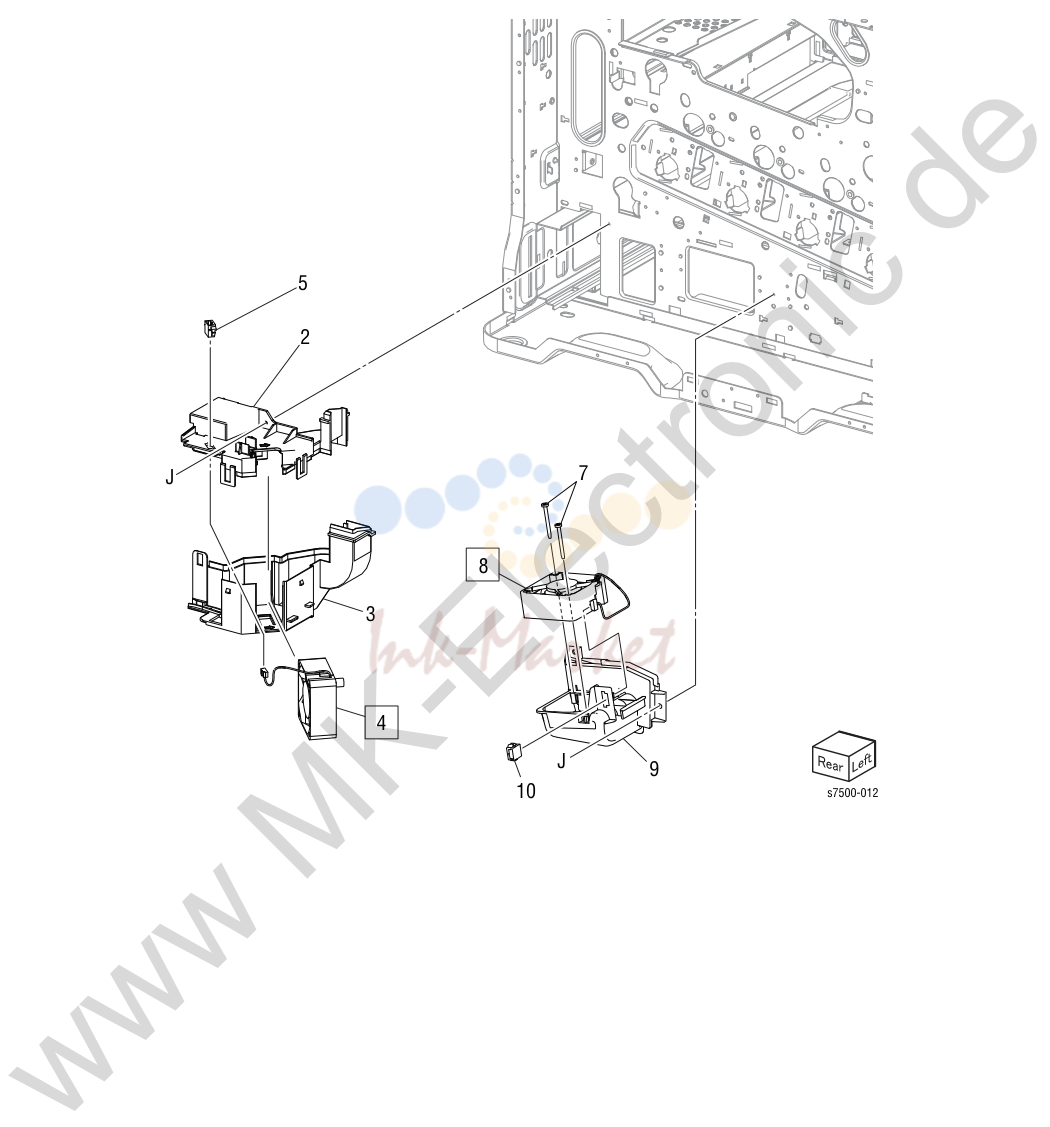

8. Parts List

№	Артикул	Описание
1	054K34550 запросить цену →	HV Fan Assembly (items 2-5) (REP 4.3, page8-40)
2		Upper Duct e
3		Lower Duct
4		HV Fan
5		Connector
6		Bottom Fan Assembly (items 7-10) 054K
7		Screw i
8		Bottom Fan
9		Bottom Duct
10		Connector

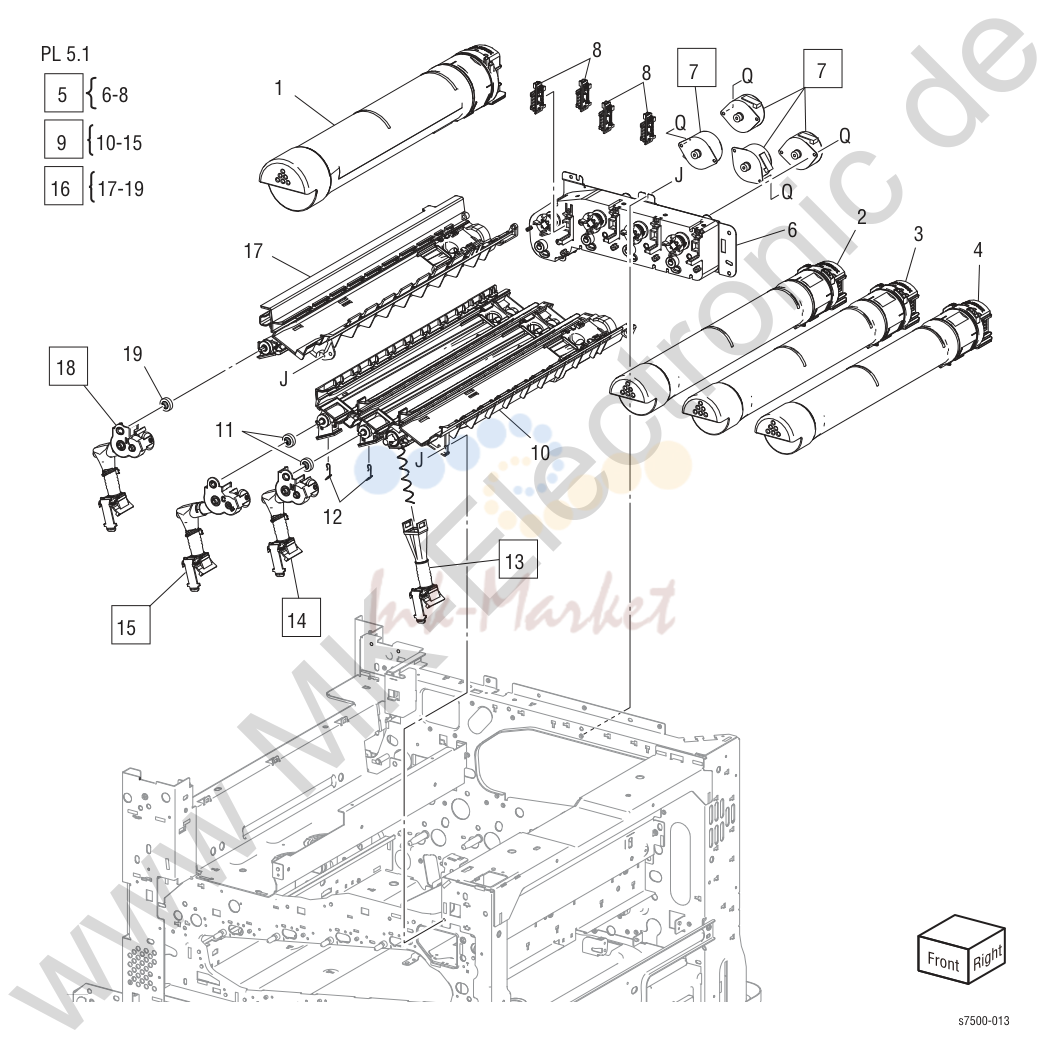

9. Parts List

№	Артикул	Описание
1		Toner Cartridge (K) Refer to “Xerox
2		Toner Cartridge (C) e
3		Toner Cartridge (M) page9-114
4		Toner Cartridge (Y)
5	127K57131 запросить цену →	Toner Dispense Motor Assembly (items 6-8) (REP 5.1, page8-43)
6		Dispense Assembly
7		Toner Dispense Motor (K, C, M, Y) (REP 5.2, page8-45) i
8		Toner CRUM Coupler Assembly (K, C, M, Y)
9	094K92391 запросить цену →	Dispenser Pipe Assembly (Y, M, C) (items 10-15) (REP 5.3, page8-46)
10		Guide Assembly (Y, M, C)
11		Auger Gear (Y, M, C)
12		Spring
13	052K96800 запросить цену →	Dispenser Pipe (Y) (REP 5.7, page8-54)
14	052K96810 запросить цену →	Dispenser Pipe (M) (REP 5.7, page8-54)
15	052K96820 запросить цену →	Dispenser Pipe (C) (REP 5.7, page8-54)
16	094K92600 запросить цену →	Dispenser Pipe Assembly (K) (iEtems 17-19) (REP 5.3, page8-46)
17		Guide Assembly (K)
18		Dispenser Pipe (K) (REP 5.7, page8-54)
19		Auger Gear (K)
24		{ 20-23, PL 6.1 Item 10 n
4		(1/4Pcs)
9-28		Phaser 7500 Printer Service Manual
1	015K77960 запросить цену →	Deve Plate Assembly (REP 5.4, page8-49)
2		Developer Housing Assembly (K, C, M, Y) (items 3-5) (REP 5.5, page8-50) e
3		Housing Assembly (included with items 20-23)
4		ATC Sensor Assembly (K, C, M, Y) (included with items 20-23)
5		Seal (P/O item 2)
6		Developer (K) See item
7		Developer (C) iSee item
8		Developer (M) See item
9		Developer (Y) See item
10	815K02610 запросить цену →	Base Plate Assembly (items 11, 15, 16)
11	130K71990 запросить цену →	NOHAD Thermistor Assembly (items 12-14)
12		Thermo Sensor
13		Bracket
14		Connector e
15		Plate (CK)
16		Plate (YM) E
17	010K91700 запросить цену →	Plunger Assembly
18	960K36700 запросить цену →	ATC PWB (REP 5.6, page8-52)
19		Bracket
20	604K48823 запросить цену →	Developer Unit Kit (K) (items 2, 6)
21	604K48853 запросить цену →	Developer Unit Kit (C) (items 2, 7)
22	604K48843 запросить цену →	Developer Unit Kit (M) (items 2, 8)
23	604K48833 запросить цену →	Deve loper Unit Kit (Y) (items 2, 9)
24	604K47510 запросить цену →	Maintenance Kit - 480K (items 20-23, PL 6.1 - item 10, page9-31)
25		Plate
26		HV Cover

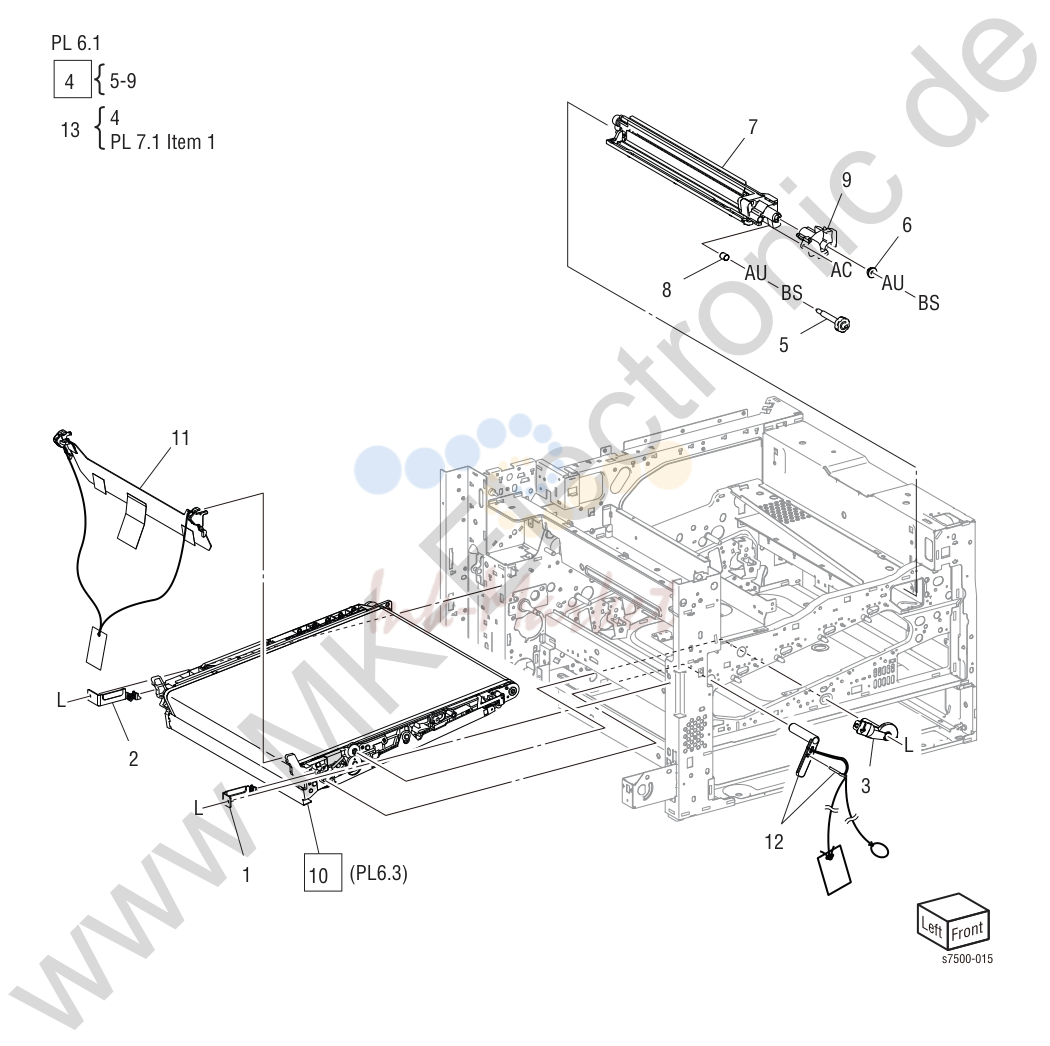

10. Parts List

№	Артикул	Описание
1	068K53690 запросить цену →	Front Lock Bracket
2	068EK53680 запросить цену →	Rear Lock Bracket
3	003E78891 запросить цену →	Tension Lever
4	042K93562 ✓ в наличии	IBT Belt Cleaner Assembly (items 5-9) (REP 6.1, page8-57)
5		Knob
6		Bearing i
7		IBT Belt Cleaner
8		Spring
9		Shutter
10	604K49185 запросить цену →	IBT Belt Unit (PL 6.3, page9-34) (REP 6.2, page8-58)
11		Packaging Assembly (Cushion)
12		Packaging Assembly (IBT)
13	115R00061 запросить цену →	Maintenance Kit - 110V (item 4, PL 7.1 - eitem 1, page9-37)
5		Left Front
1		wPlate Nut
2	032E27411 запросить цену →	IBT Cleaner Guide
4	032E27610 запросить цену →	IBT Front Guide
6	120E29340 запросить цену →	Actuator
7	032K05310 запросить цену →	IBT Rear Guide
8	848K13960 запросить цену →	Conductor Housing Assembly (REP 6.3, page8-64)
9	105E17530 запросить цену →	HVPS (1ST/2ND/DTS) (REP 6.4, page8-65)
10		PWB Support
11		Bracket
9-32		Phaser 7500 Printer Service Manual

11. Parts List

№	Артикул	Описание
1		Handle
2		Inlet Chute e
3		BUR Front Frame
4		Roll Assembly

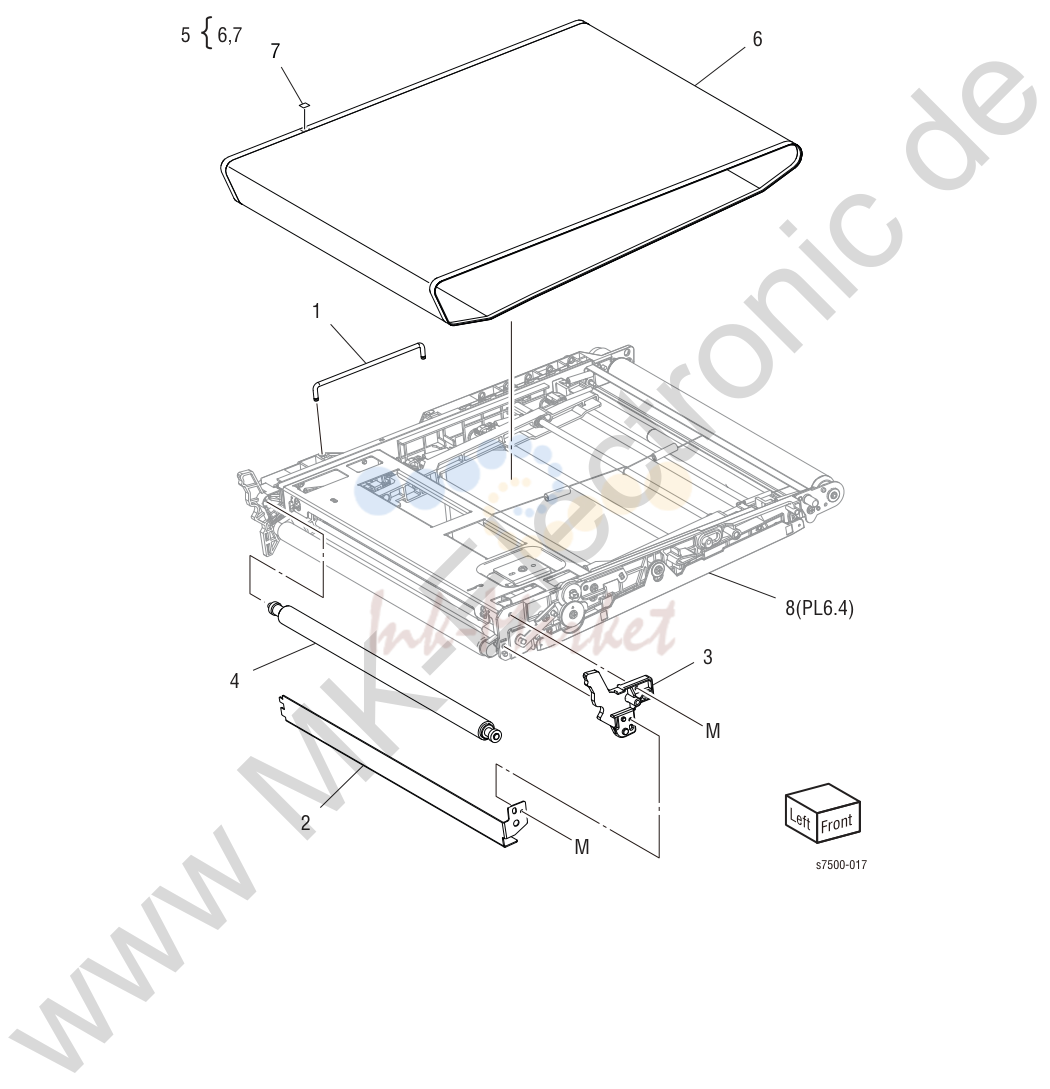

5	064K92661 ✓ в наличии	IBT Belt Assembly (items 6, 7)
6		IBT Belt
7		TR0 Seal i
8		IBT Belt Assembly (PL 6.4, page9-36)
9-34		Phaser 7500 Printer Service Manual

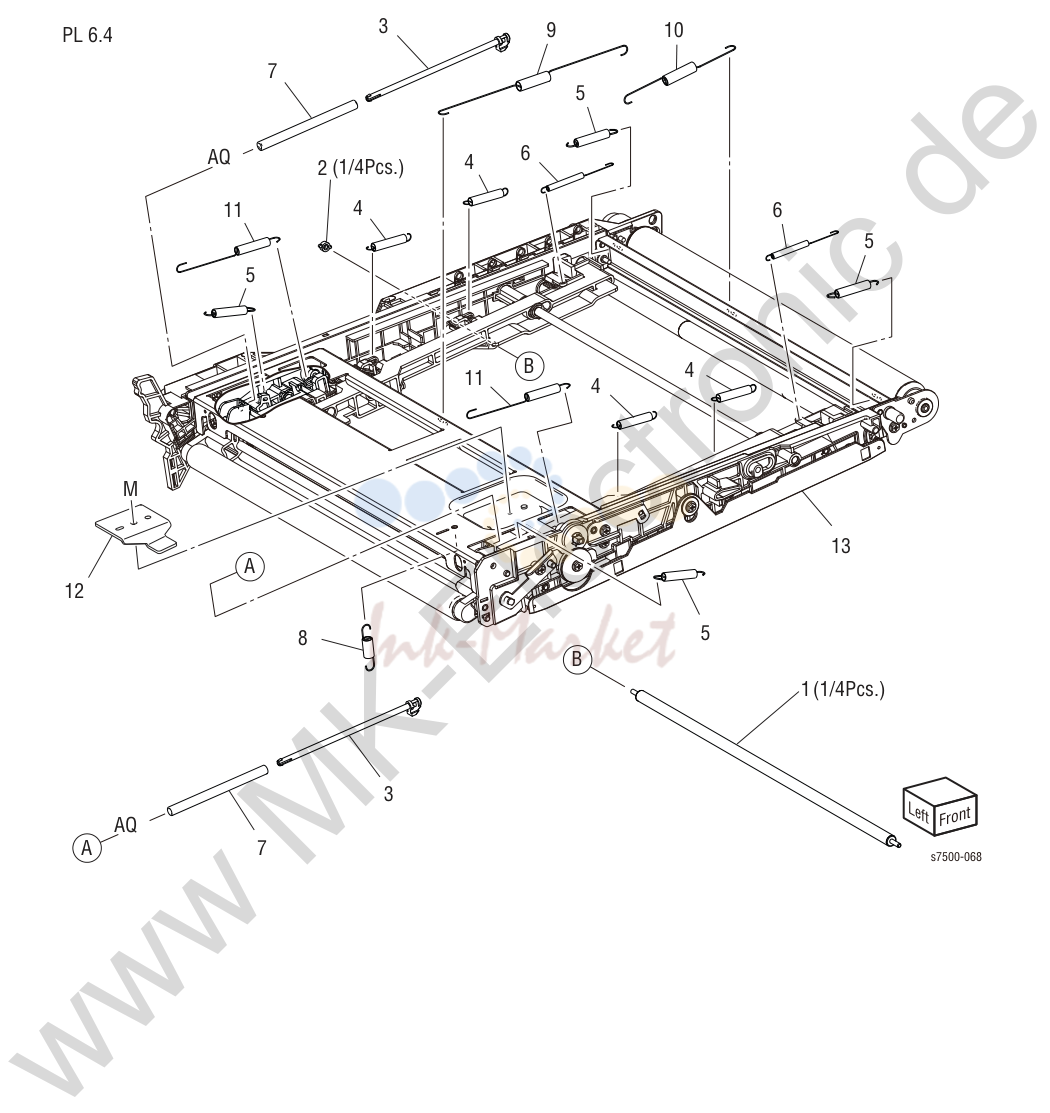

12. Parts List

№	Артикул	Альт. артикул	Описание
1			1st BTR Roll
2			1st BTR Conductor e
3			Tension Spring Shaft
4			Spring
5			Spring
6			Spring
7			Spring i
8			Spring
9			Spring
10			Spring
11			Spring
12			Spring Adjust
13			IBT Belt Assembly
9-36			Phaser 7500 Printer Service Manual

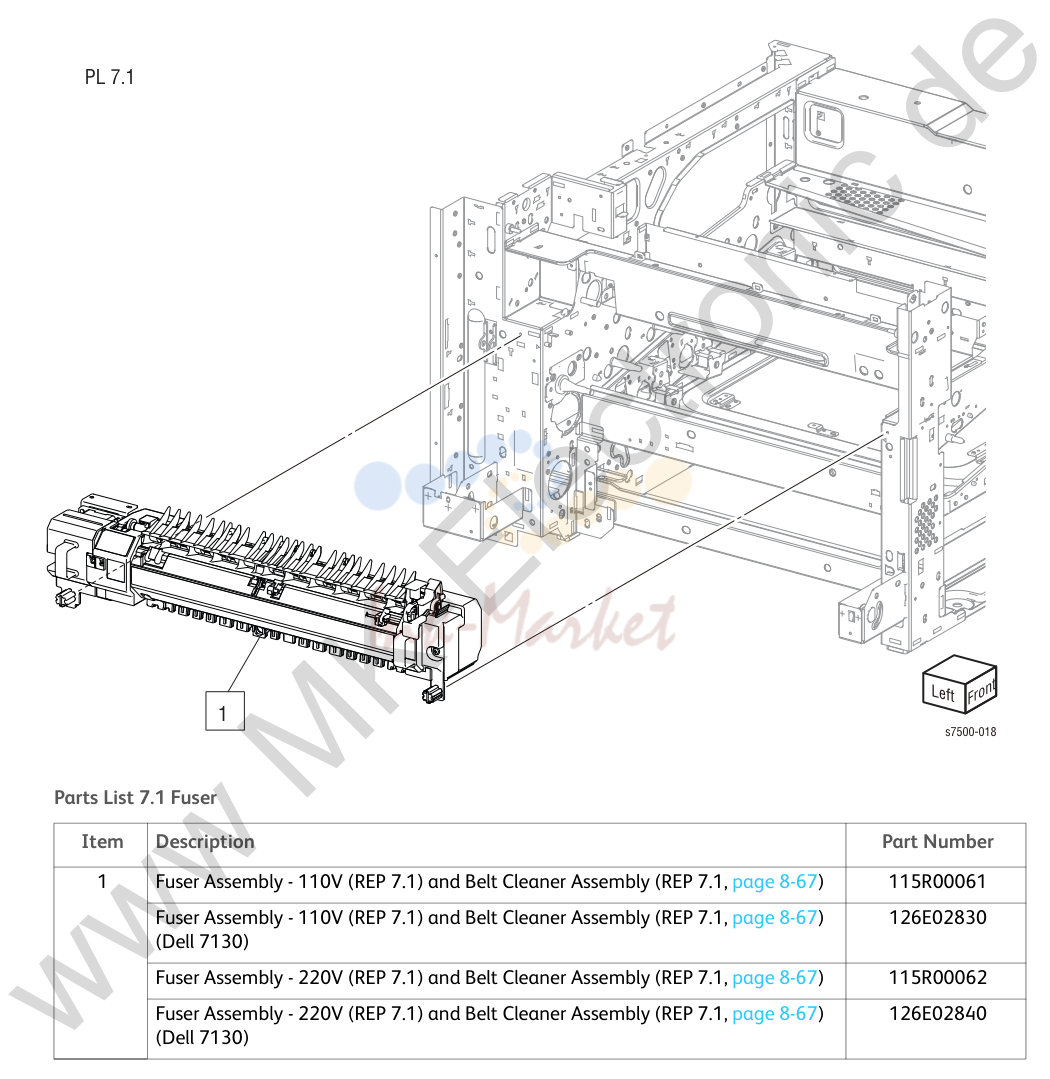

13. Parts List

№	Артикул	Описание
1		Holder CRUM
2		Cover CRUM e
3		Drum CRUM Coupler Assembly (K, C, M, Y)
4	108R00861 ✓ в наличии	Imaging Unit (Drum) (C, M, Y, K) (REP 1.2, page8-10)
5	032K04701 запросить цену →	Erase Lamp Unit (K) (REP 8.1, page8-68)
6		Bracket
7		Plate
8		Harness Holder
9		Harness Holder
10		Cover
11	011E20901 запросить цену →	Handle Lock Lever (REP 8.3, page8-72)
12		Bracket e
13		Spring
14		Spring E
99	675K82360 запросить цену →	Kit CRUM (includes items 1-3)

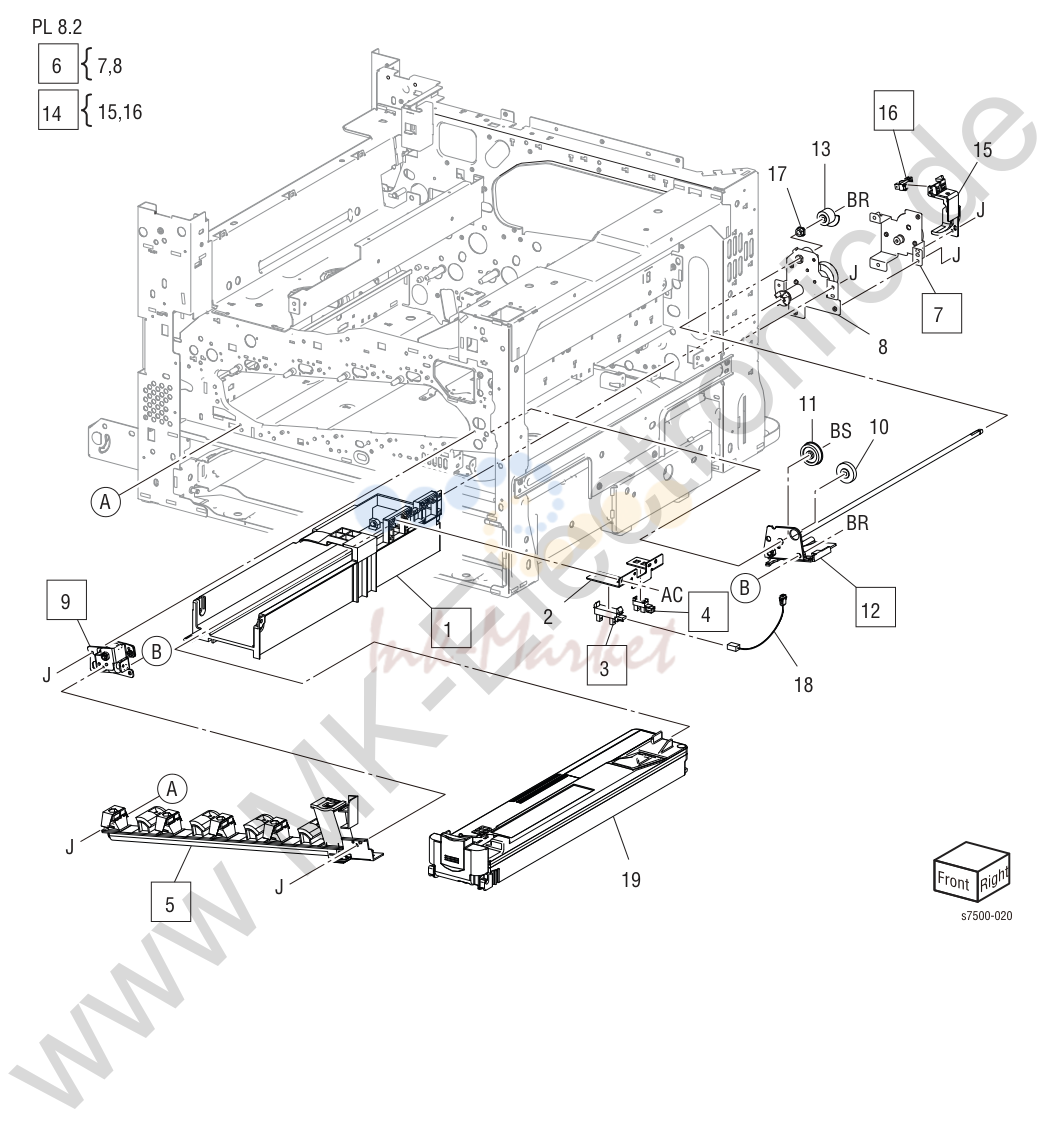

14. Parts List

№	Артикул	Описание
1		Bottle Guide Assembly (REP 8.4, page8-73)
2		Sensor Bracket e
3		Waste Toner Bottle Full Sensor (REP 8.5, page8-74)
4		Waste Toner Bottle Position Sensor (REP 8.5, page8-74)
5	052K97012 запросить цену →	Waste Toner Pipe Assembly (REP 8.6, page8-75)
6	068K59500 запросить цену →	Agitator Motor Assembly (items 7, 8) (REP 8.7, page8-76)
7		Agitator Motor (REP 8.8, page8-77) i
8		Gear Bracket Assembly
9		Gear Bracket Assembly (REP 8.9, page8-78)
10		Helical Gear (29T)
11		Helical Gear (31T)
12		Drive Shaft Assembly (REP 8.10, page8-79)
13		Helical Gear (20T)
14	068K58211 запросить цену →	Sensor Bracket Assembly (items 15, 16) (eREP 8.11, page8-80)
15		Harness Holder
16		Auger Lock Sensor (REP 8.12, pEage8-81)
17	413W11660 запросить цену →	Sleeve Bearing
18		Wire Harness (Toner Full)
19	108R00865 ✓ в наличии	Waste Cartridge (REP 1.3, page8-12)
99	675K82370 запросить цену →	Kit Pipe Drive (includes items 9-13)

15. Parts List

№	Артикул	Описание
1		Slide Lock Block
2		Stopper e
3		Roller

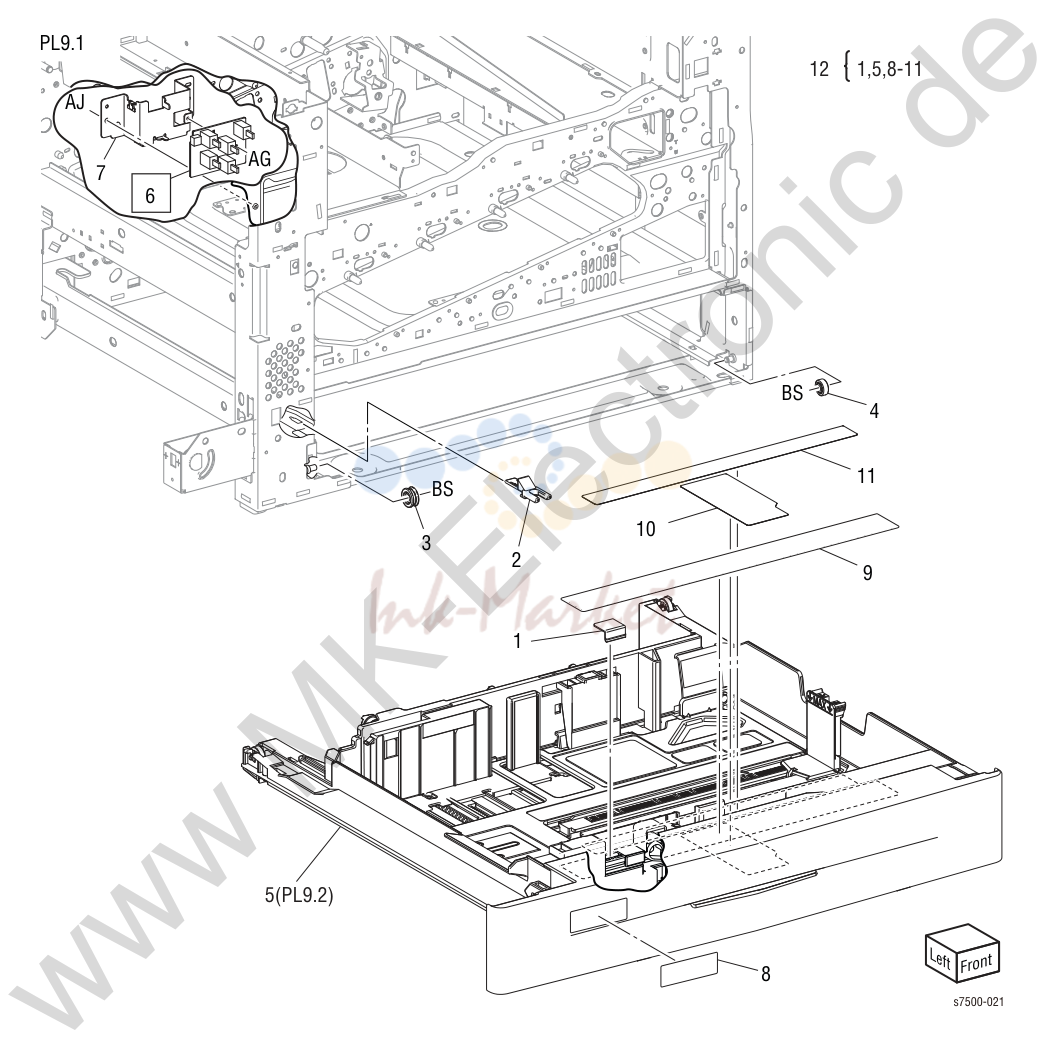

4		Roller
5		Tray 2 Assembly (PL 9.2, page9-45) (included in item 12)
6	110K12100 запросить цену →	Tray 2 Paper Size Sensor (REP 9.1, page8-82)
7		Switch Bracket i
8		No 2 Tray Label
9		Label (Instruction)
10		Side Size Label
11		End Size Label
12	675K82281 запросить цену →	Tray 2 Kit (items 1, 5, 8-11)

16. Parts List

№	Артикул	Описание

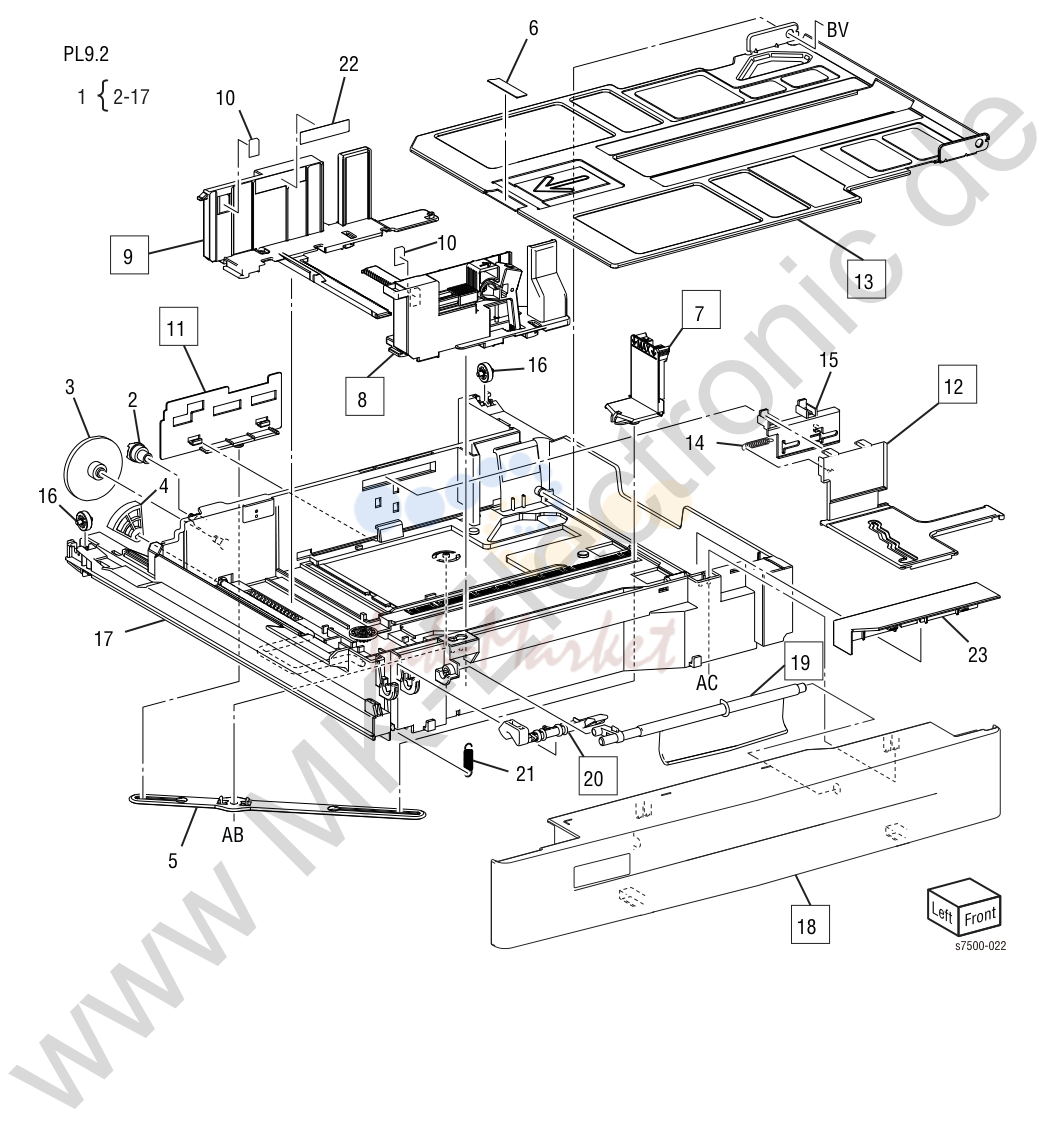

1		Tray 2 Assembly (items 2-17) (included in PL 9.1, item 12, page9-43)
2		Gear (13T) e
3		Gear (13T/60T)
4		Gear (60T)
5		Link
6		Bottom Pad
7		End Guide i
8		Side Guide (Front)
9		Side Guide (Rear)
10		Pad
11		End Actuator
12		Side Actuator
13		Bottom Plate
14		Spring
15		Side Actuator
16		Roll E
17		Tray
18		Front Cover
19		Lever
20		Latch
21		Spring
22		Label (Max)
23		Rail Cover
1	059K55044 запросить цену →	Tray 2 Feeder Assembly (PL 9.4) (REP 9.9, page8-83)
2	054K35142 запросить цену →	Chute Feeder Assembly (items 3-8)
3		Chute
4		Pinch Guide
5		Spacer
6		Spring
7		Pinch Shaft
8		Pinch Roll
9-46		Phaser 7500 Printer Service Manual

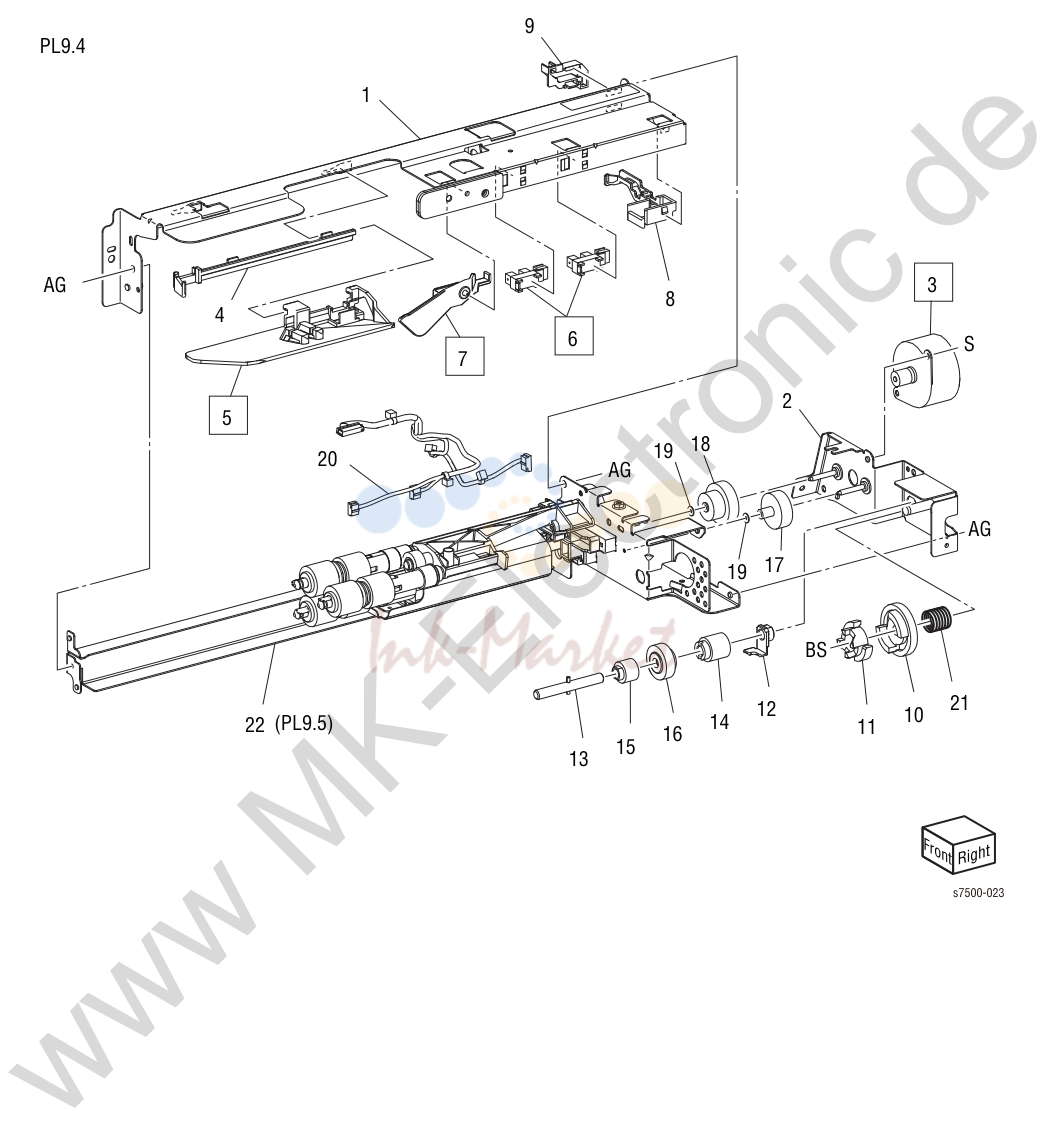

17. Parts List

№	Артикул	Описание
1		Upper Frame Assembly (P/O PL 9.3.1, page9-46)
2		Drive Bracket Assembly e
3		Tray 2 Feed/ Lift Up Motor (REP 9.10, page8-85)
4		Rail
5		Chute
6	930W00111 ✓ в наличии	Tray 2 Nudger Level Sensor (REP 9.12, page8-86)
7		Actuator
8		Upper Harness Holder
9		Rear Harness Holder
10		Gear (31T)
11		Spacer
12		Bearing
13		Drive Shaft e
14		Gear (13T)
15		Oneway Clutch E
16		Oneway Gear (Alternate)
17		Helical Gear (25T)
18		Helical Gear (29T/19T)
19		Washer
20		Wire Harness (Feeder)
21		Spring
22		Roll A ssembly (PL 9.5, page9-50)
9-48		Phaser 7500 Printer Service Manual

18. Parts List

№	Артикул	Описание

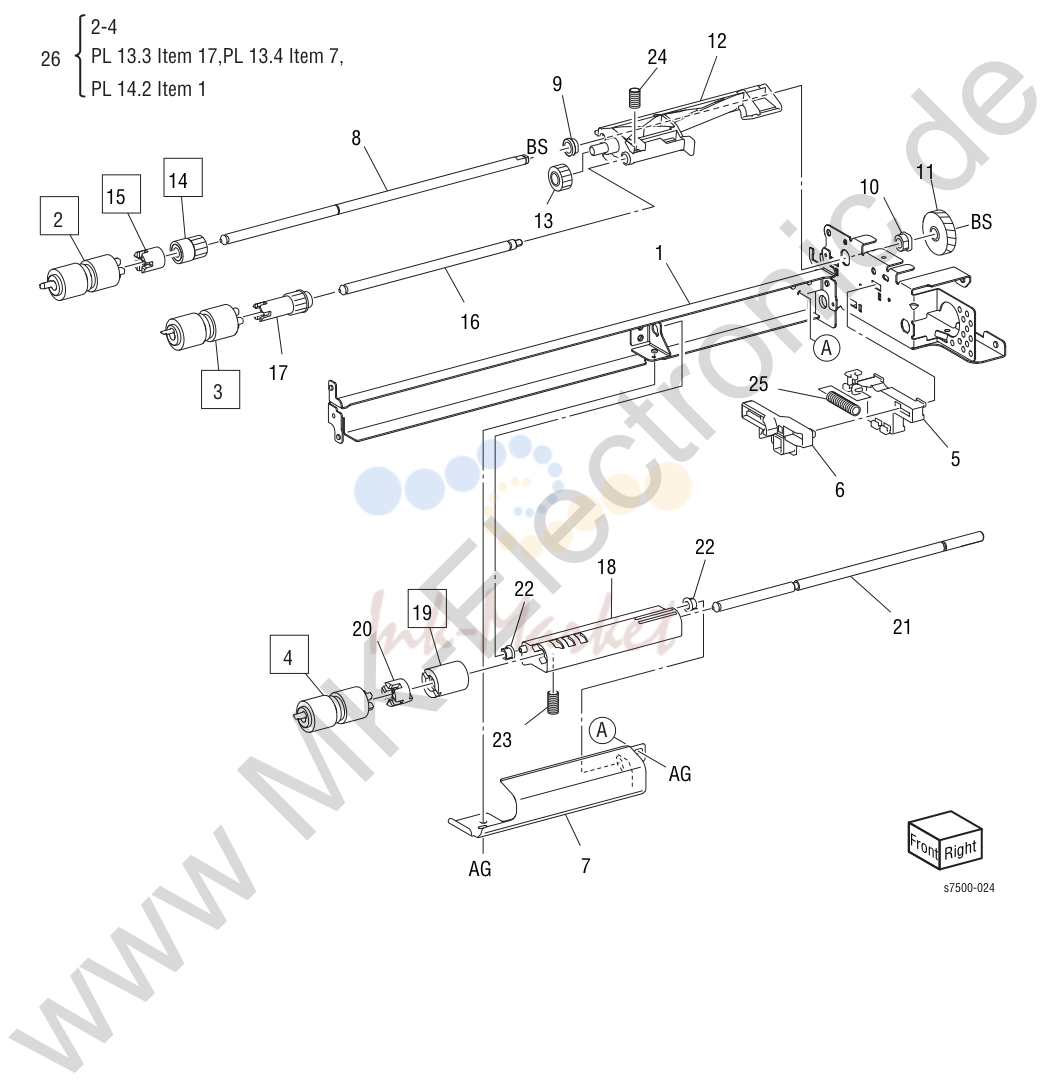

1		Frame Assembly
2	675EK82240 запросить цену →	Feed Roller Kit with Instructions (items 2-4) (REP 9.14, page8-87)
3		Nudger Roll (REP 9.14, page8-87)
4		Retard Roll (REP 9.14, page8-87)
5		Holder
6		Lever i
7		Feed In Chute
8		Feed Shaft
9		Bearing (6)
10		Sleeve Bearing
11		Helical Gear (30T)
12		Nudger Support
13		Spur Gear (29T) e
14		Clutch Assembly (25T) (REP 9.15, page8-88)
15		Oneway Clutch (REP 9.15, pagEe8-88)
16		Nudger Shaft
17		Gear (25T)
18		Retard Support
19		Friction Clutch (REP 9.15, page8-88)
20		Spacer
21		Retard Shaft
22		Retar d Bearing
23		Spring
24		Spring
25		Spring
9-50		Phaser 7500 Printer Service Manual

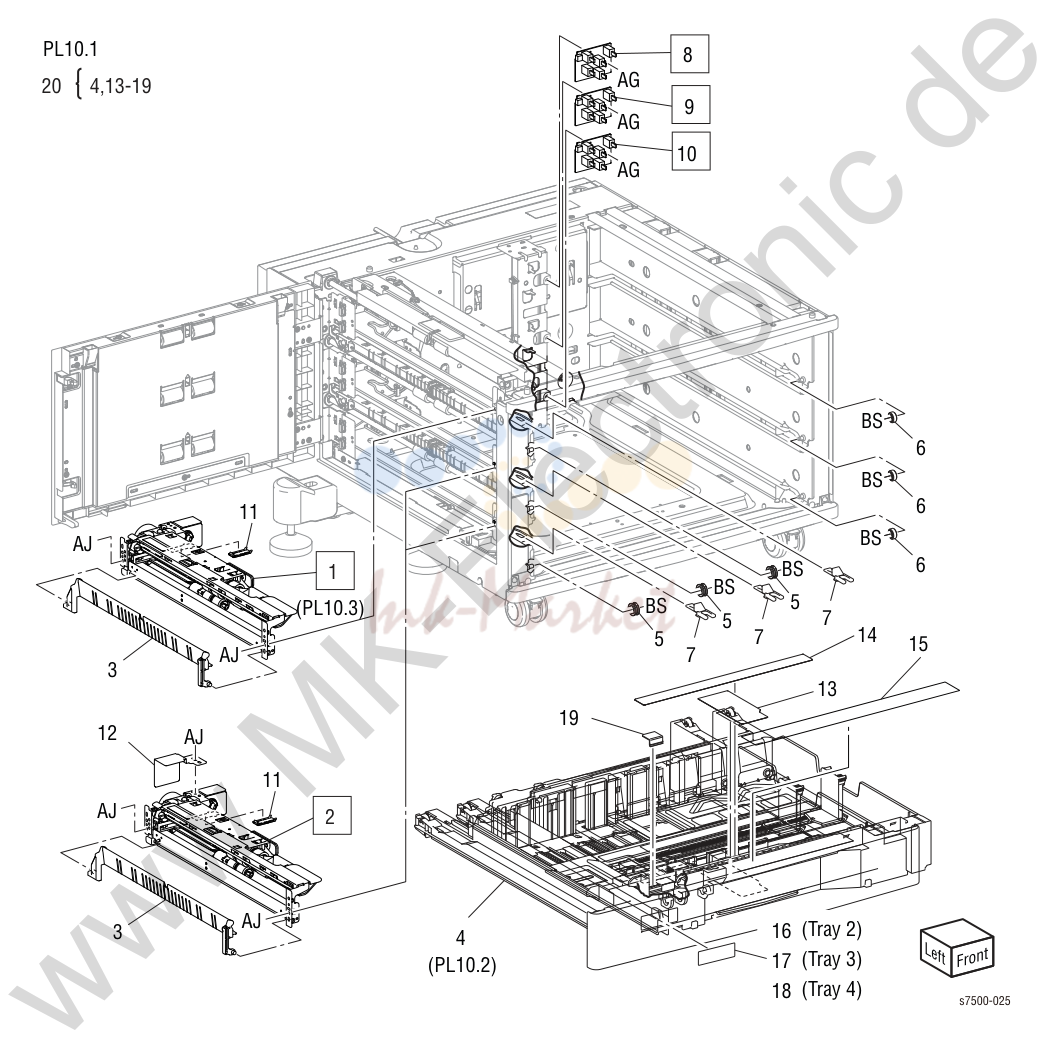

19. Parts List

№	Артикул	Описание
1	059K55532 запросить цену →	Tray 3 Feeder Assembly (PL 10.3, page9-56) (REP 10.1, page8-90)
2	059EK55532 запросить цену →	Tray 4 Feeder Assembly (PL 10.3, page9-56) (REP 10.1, page8-90)
3	054E36441 запросить цену →	Feed Out Chute
4		Tray 3/4/5 Assembly (PL 10.2, page9-54) See item
5		Roller
6		Roller i
7	003E75430 запросить цену →	Stopper
8	110K12100 запросить цену →	Tray 3 Paper Size Sensor (REP 10.2, page8-92)
9	110K12100 запросить цену →	Tray 4 Paper Size Sensor (REP 10.2, page8-92)
10	110K12100 запросить цену →	Tray 5 Paper Size Sensor (REP 10.2, page8-92)
11		Sensor Cover
12		Bracket
13		Side Size Label e
14		End Size Label
15		Label (Instruction) E
16		Tray 3 Label
17		Tray 4 Label
18		Tray 5 Label
19		Slide Lock Block
20	604K52880 запросить цену →	Tray Assy 3TM Kit (items 4, 13-19)
99	050K68700 запросить цену →	Three Tray Module Option Complete
9-52		Phaser 7500 Printer Service Manual

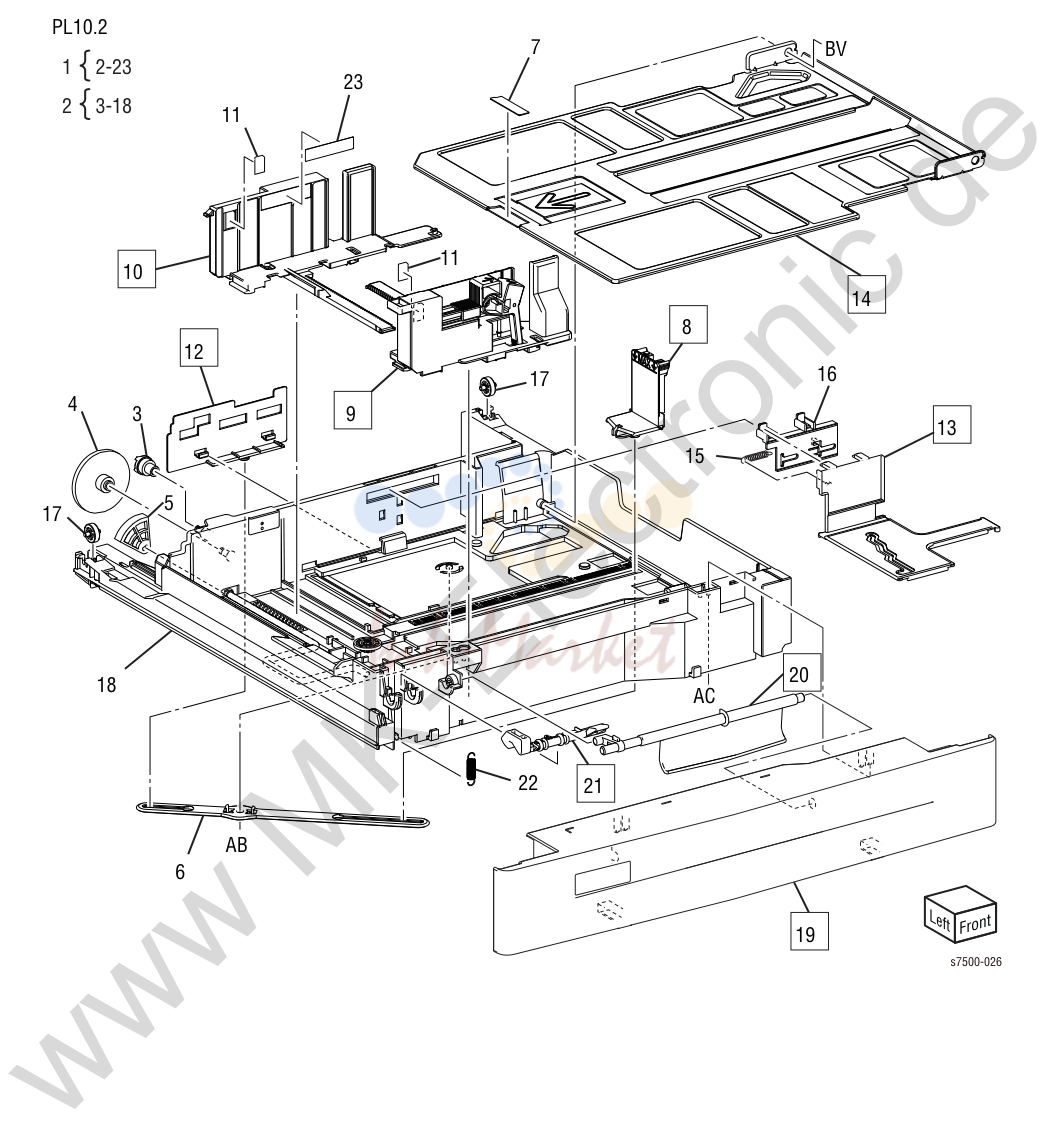

20. Parts List

№	Артикул	Альт. артикул	Описание
1			Tray 3/4/5 Assembly (items 2-23) See PL10.1, item
2			Tray Assembly (items 3-18)
3			Gear (13T) d
4			Gear (13T/60T)
5			Gear (60T) c
6			Link
7			Bottom Pad n
8			End Guide
9			Side Guide (Front)
10			Side Guide (Rear) r
11			Pad t
12			End Actuator
13			Side Actuator
14			Bottom Plate
15			Spring
16			Side Actuator
17			Roll -
18			Tray K
19			Front Cover
20			Lever M
21			Latch
22			Spring
23			wLabel (Max)
9-54			Phaser 7500 Printer Service Manual

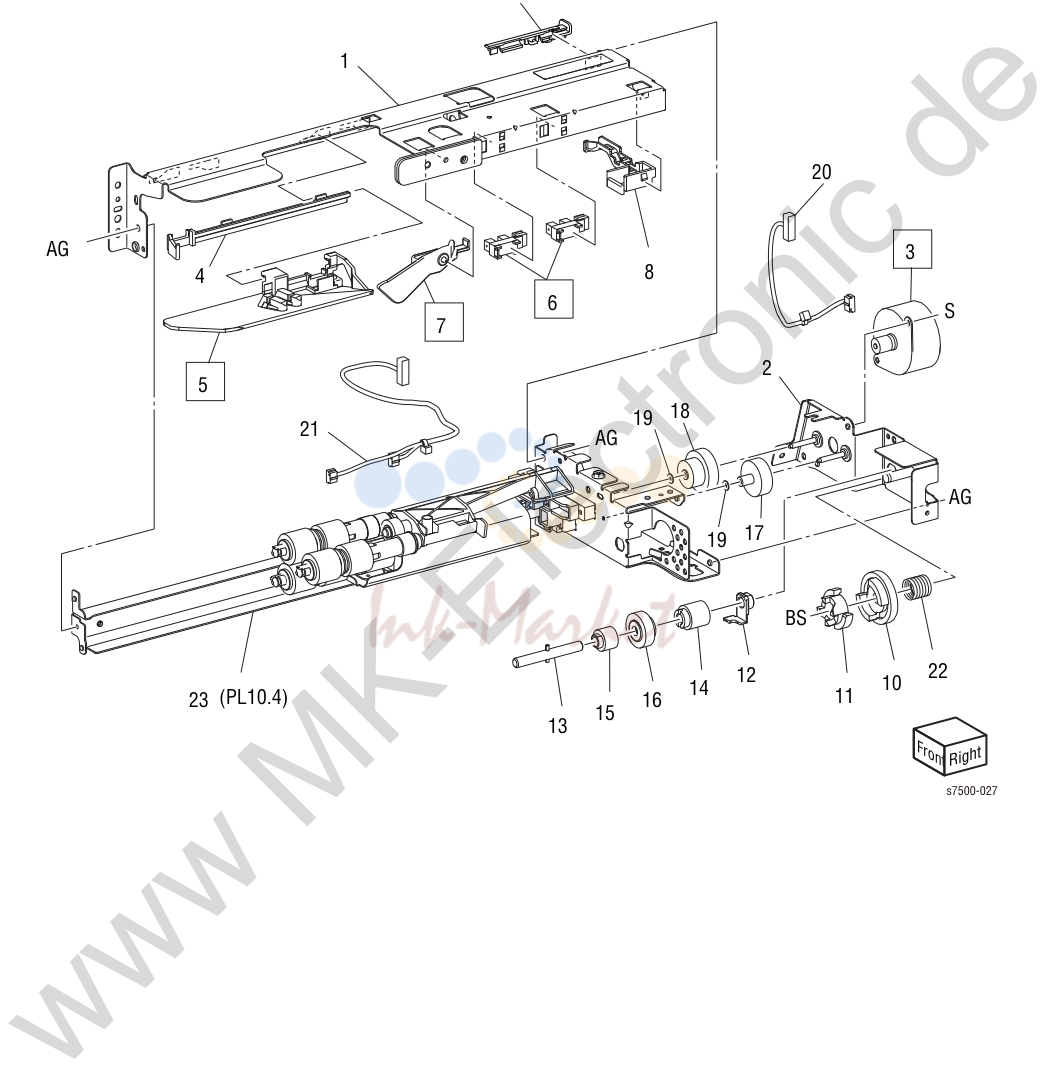

21. Parts List

№	Артикул	Описание
1		Upper Frame Assembly
2		Drive Bracket Assembly e
3		Tray 3/4/5 Feed/ Lift Up Motor (REP 10.3, page8-93)
4		Rail
5		Chute
6	930W00111 ✓ в наличии	Tray 3/4/5 Nudger Level Sensor (REP 10.5, page8-94)
7		Actuator
8		Upper Harness Holder
9		Rear Harness Holder
10		Gear (31T)
11		Spacer
12		Bearing
13		Drive Shaft e
14		Gear (13T)
15		One way Clutch E
16		One Way Gear (Alternate)
17		Helical Gear (25T)
18		Helical Gear (29T/19T)
19		Washer
20		Harness Assembly (Motor1)
21		Harness Assembly (Sensor1)
22		Sprin g
23		Roller Assembly (PL 10.4, page9-58)
9-56		Phaser 7500 Printer Service Manual

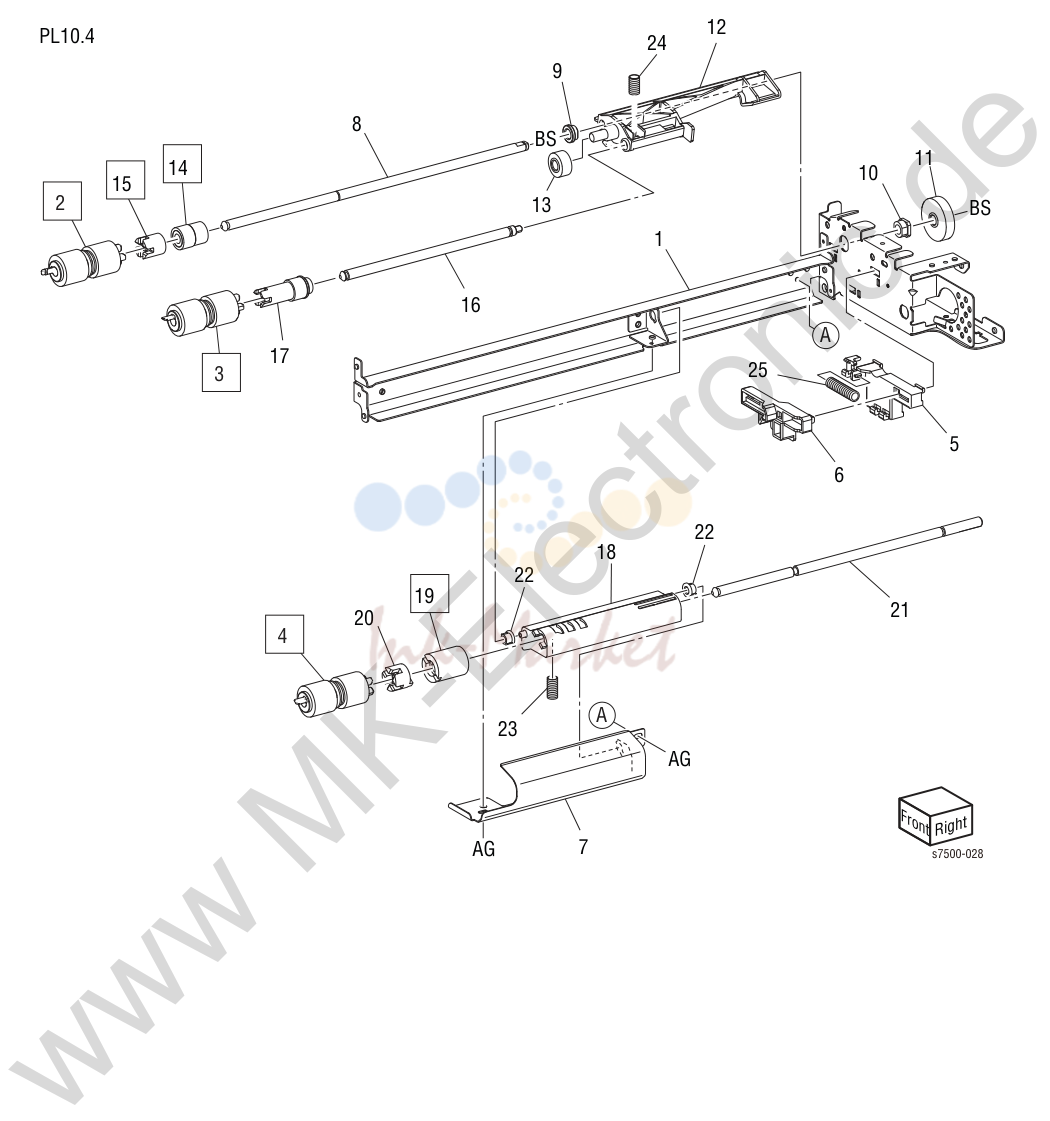

22. Parts List

№	Артикул	Описание
1		Frame Assembly
2	675EK82240 запросить цену →	Feed Roller Kit with Instructions (items 2-4) (REP 10.7, page8-95)
3		Nudger Roll (REP 10.7, page8-95)
4		Retard Roll (REP 10.7, page8-95)
5		Holder
6		Lever
7		Feed In Chute i
8		Feed Shaft
9		Bearing (6)
10		Sleeve Bearing
11		Helical Gear (30T)
12		Nudger Support
13		Spur Gear (29T)
14		Clutch Assembly (25T) (Alternate) (REP 1e0.8, page8-96)
15		One way Clutch (REP 10.8, pagEe8-96)
16		Nudger Shaft
17		Gear (25T)
18		Retard Support
19		Friction Clutch (REP 10.8, page8-96)
20		Spacer
21		Retard Shaft
22		Retar d Bearing
23		Spring
24		Spring
25		Spring
9-58		Phaser 7500 Printer Service Manual

23. Parts List

№	Артикул	Описание

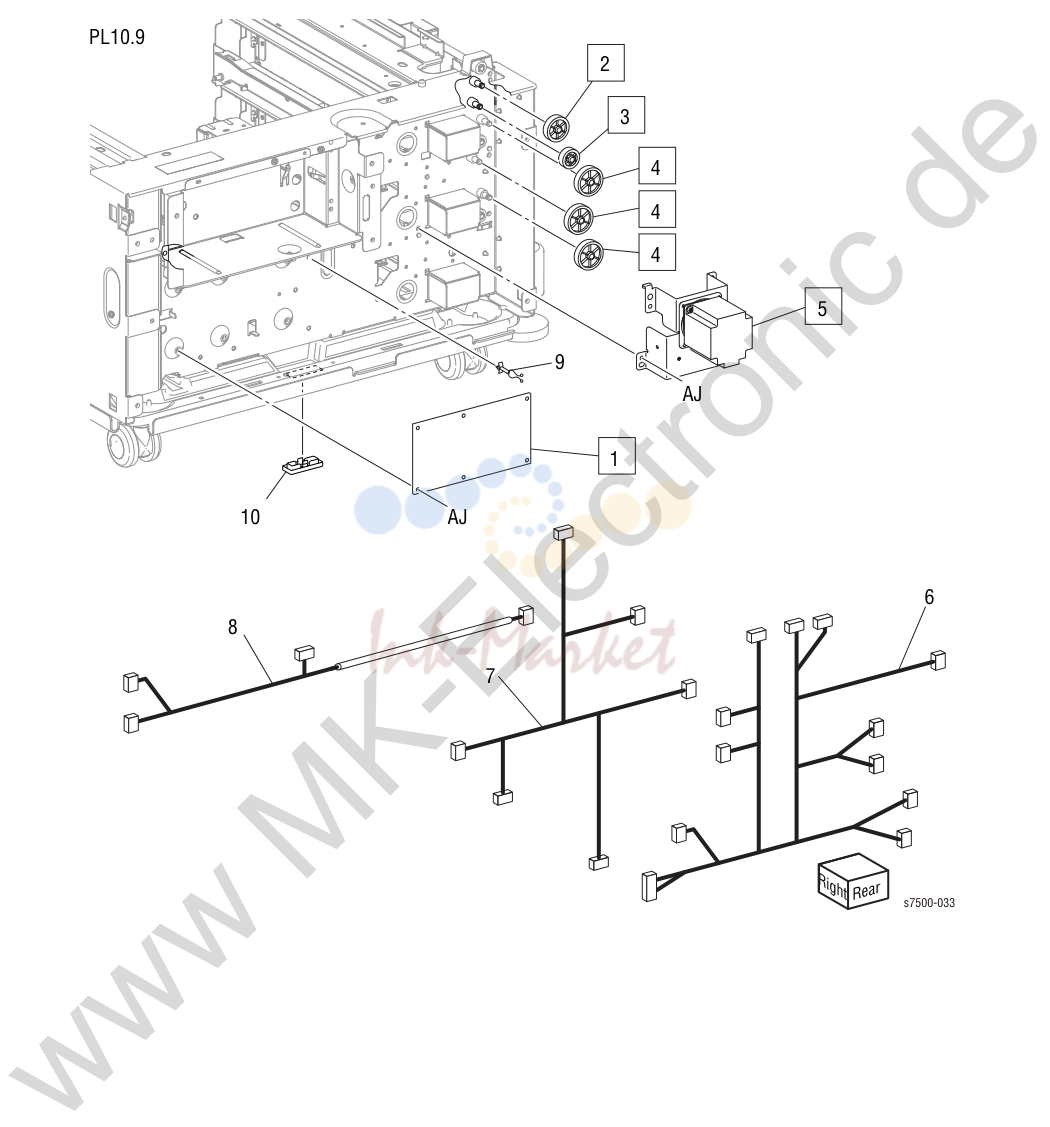

1	960K43172 запросить цену →	Tray Module PWB (REP 10.9, page8-97)
2		Gear (34T) (REP 10.10, page8-98) e
3		Gear (26T) (REP 10.10, page8-98)
4		Gear (39T) (REP 10.10, page8-98)
5	127K52641 запросить цену →	TM Takeaway Motor (REP 10.11, page8-99)
6		Harness Assembly (Sensor 2)
7		Harness Assembly (Motor 2) i
8		Harness Assembly (I/F)
9		Wire Clip
10		Cap
98	604K53000 запросить цену →	Gear Kit (items 2, 3, 4 and 3 of item 4)
99	604K53010 запросить цену →	Harness Kit (items 6, 7, 8)
9-60		Phaser 7500 Printer Service Manual

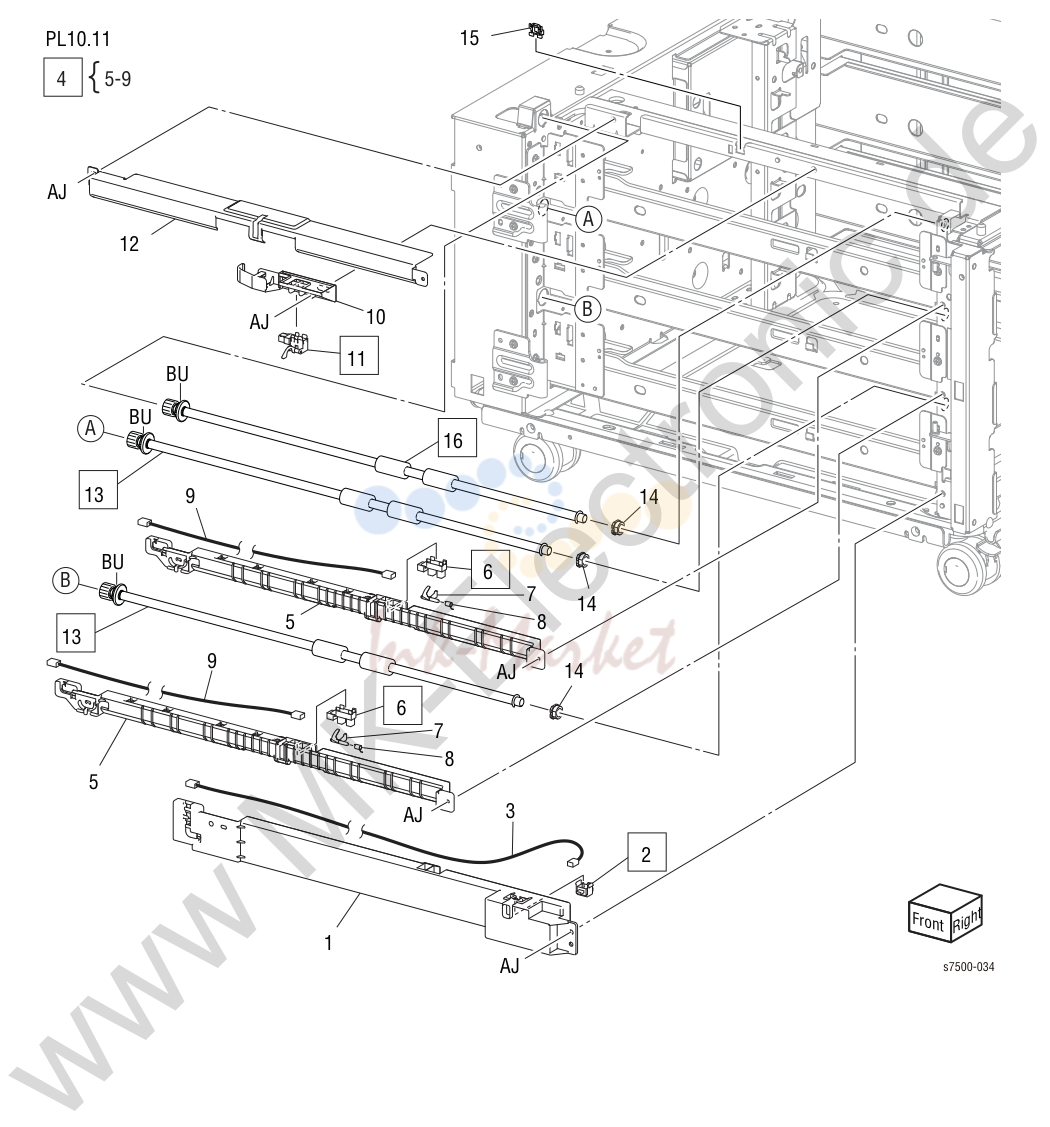

24. Parts List

№	Артикул	Описание
1		Cover
2	110EE12220 запросить цену →	Tray Module L/H Cover Switch (REP 10.12, page8-100)
3	962K59480 запросить цену →	Harness Assembly Interlock (TM SW)
4	054K34143 запросить цену →	Chute Assembly (items 5-9) (REP 10.13, page8-101)
5		Chute
6	930W00111 ✓ в наличии	Tray 4 Feed Out Sensor (REP 10.13, page8-101)
7		Actuator
8		Spring
9		Wire Harness (FO)
10		Sensor Guide
11	130K64121 запросить цену →	Tray 3 Feed Out Sensor (REP 10.14, page8-102)
12		Chute
13	059K54382 запросить цену →	T/A Roll 4/5 (REP 10.15, page8-103) e
14		Sleeve Bearing
15		Clamp E
16	059K54382 запросить цену →	T/A Roll 3 (REP 10.15, page8-103)
9-62		Phaser 7500 Printer Service Manual

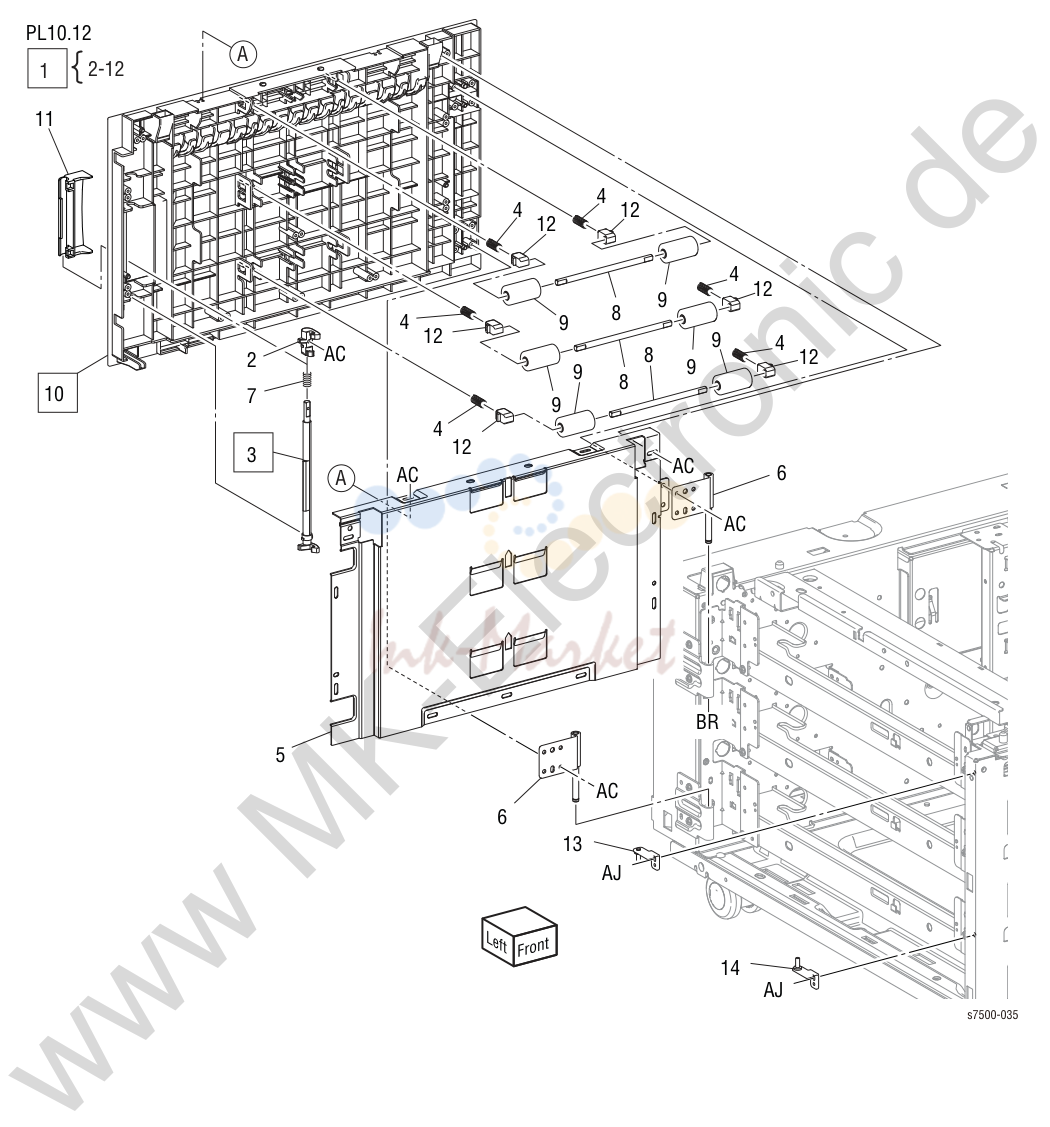

25. Parts List

№	Артикул	Описание
1	848K04310 запросить цену →	L/H Cover Assembly (items 2-12) (REP 10.16, page8-104)
2		Hook e
3		Latch (REP 10.17, page8-105)
4		Pinch Spring
5		L/H Chute
6		Bracket Assembly
7		Spring i
8		Pinch Shaft
9		Pinch Roll
10		L/H Cover (REP 10.18, page8-106)
11		Handle
12		Pinch Bearing
13	068K55701 запросить цену →	Bracket Assembly KTH U
14	068K55711 запросить цену →	Bracket Assembly LTH L e
9-64		Phaser 7500 Printer Service Manual

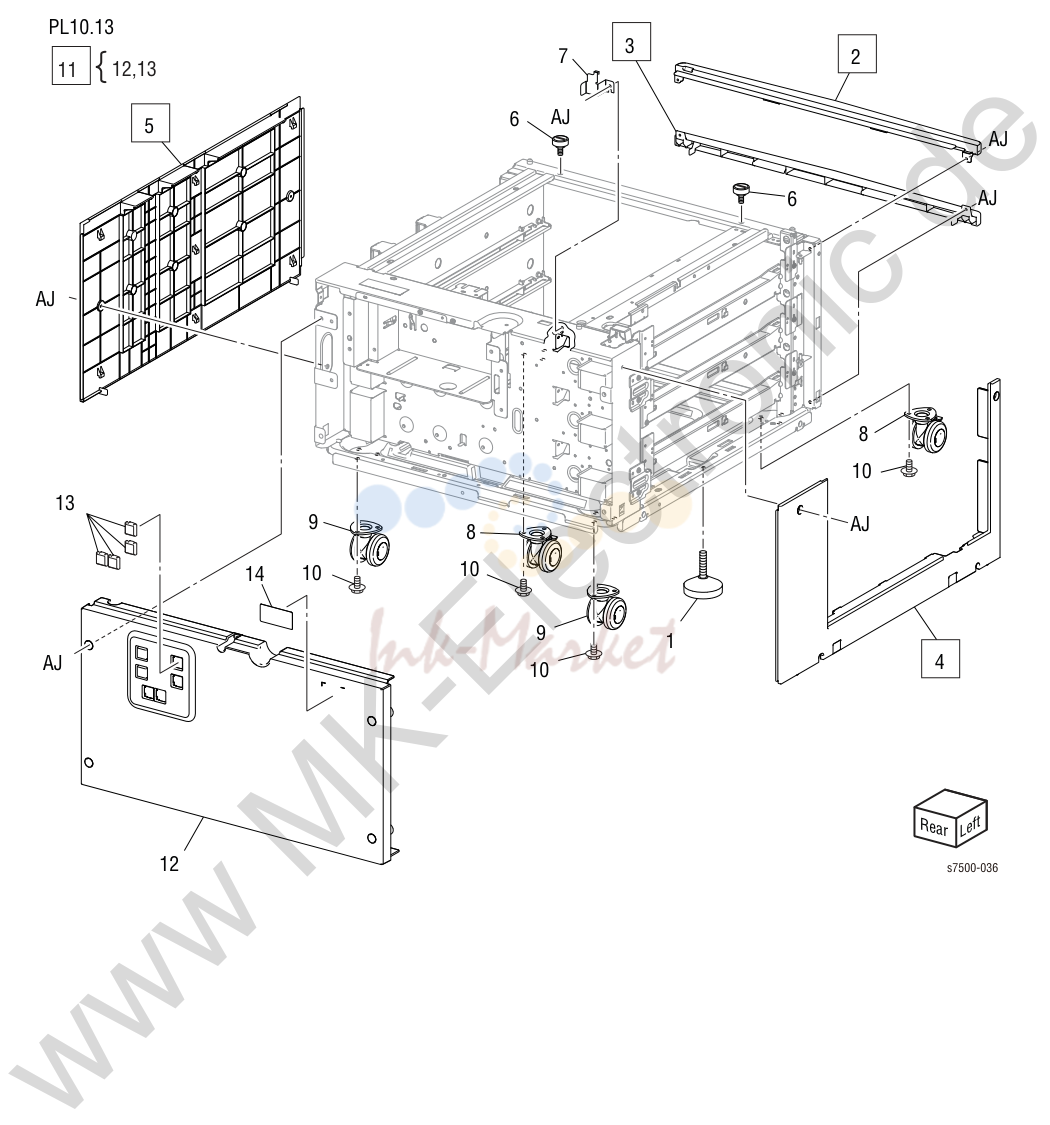

26. Parts List

№	Артикул	Описание
1	017K94590 запросить цену →	Adjuster Foot Assembly
2	848EE12720 запросить цену →	Top Cover (REP 10.20, page8-108)
3	848E12730 запросить цену →	Foot Cover (REP 10.20, page8-108)
4	848E12691 запросить цену →	Left Cover (REP 10.21, page8-109)
5	848E12702 запросить цену →	Right Cover (REP 10.22, page8-110)
6	826E31691 запросить цену →	Docking Screw
7		Joint Bracket i
8		Caster Assembly (S)
9		Caster Assembly
10		Screw
11	848K11191 запросить цену →	Rear Cover Assembly (items 12, 13) (REP 10.19, page8-107)
12		Rear Cover
13		Blind Cover
14		Label e
9-66		Phaser 7500 Printer Service Manual

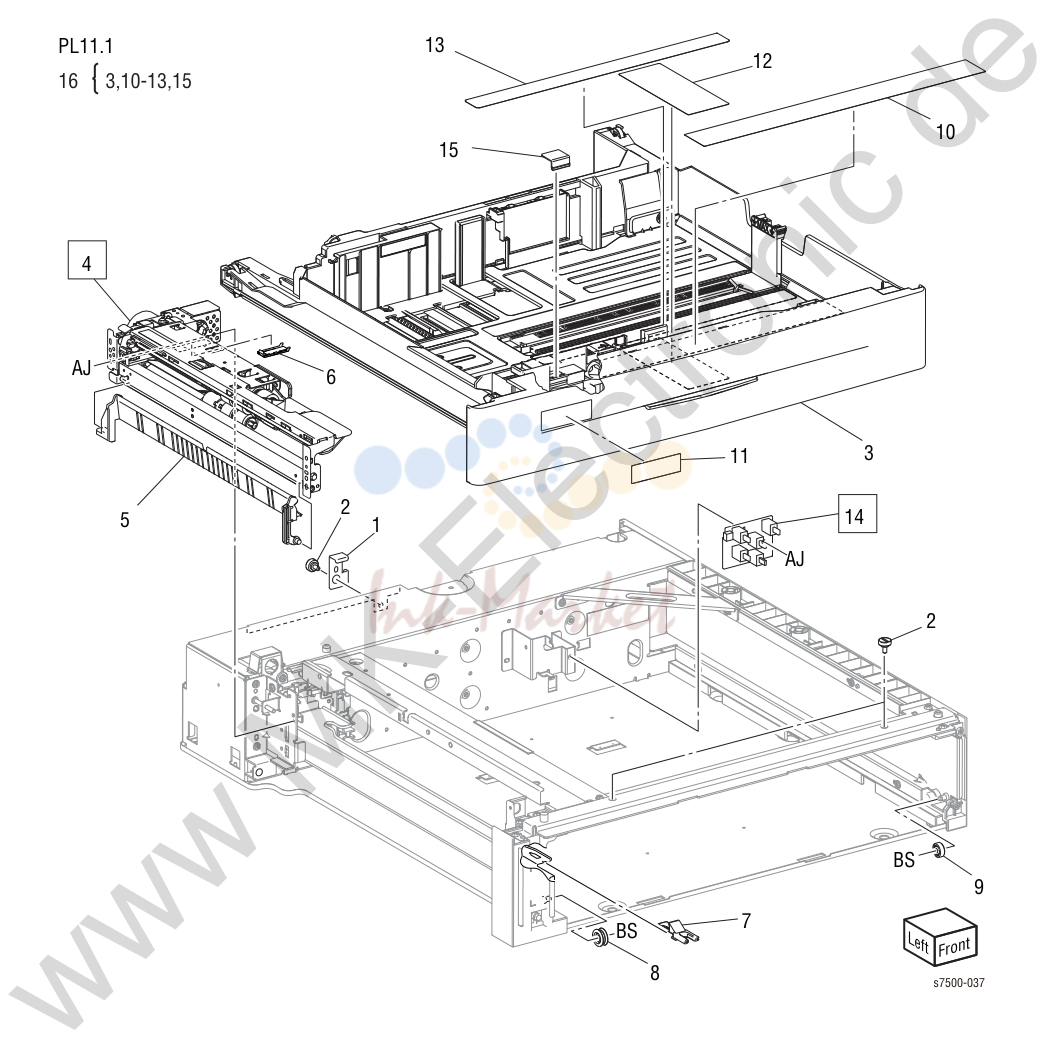

27. Parts List

№	Артикул	Описание
1	868E06290 запросить цену →	Docking Bracket
2		Docking Screw e
3		Tray 3 Assembly-STM See item
4	059K55532 запросить цену →	Tray 3 Feeder Assembly-STM (REP 11.1, page8-112)
5		Feed Out Chute
6		Sensor Cover
7		Stopper i
8		Roller
9		Roller
10		Label (Instruction)
11		Tray 3 Label
12		Side Size Label
13		End Size Label
14	110K12100 запросить цену →	Tray 3 Paper Size Sensor e
15		Slide Lock Block
16	604K52880 запросить цену →	Tray 3 Kit-STM (items 3, 10-13E, 15)
99	050K68710 запросить цену →	One Tray Module Option Complete
9-68		Phaser 7500 Printer Service Manual
2	127K52891 запросить цену →	STM T/A Motor Assembly (REP 11.9, page8-97)
3		Clamp
4	960K32325 запросить цену →	STM PWB (REP 11.10, page8-98)
5		Harness Assembly (Sensor2-STM)
6		Harness Assembly (Motor2-STM)
7		Harness Assembly (I/F-STM)
99	604K53020 запросить цену →	Harness Kit (items 5, 6, 7)

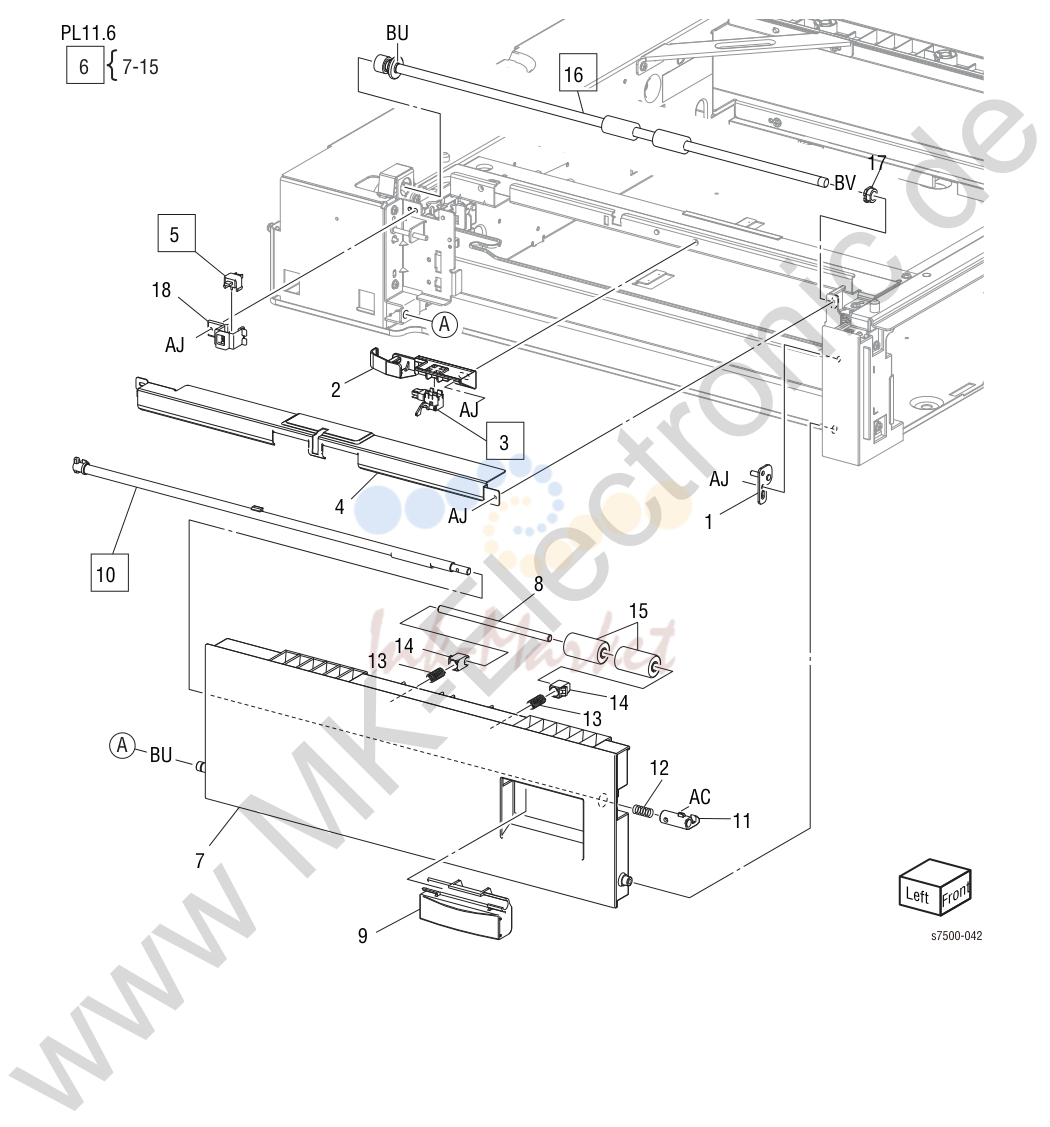

28. Parts List

№	Артикул	Описание
1		Bracket Assembly
2		Sensor Guide e
3	130K64121 запросить цену →	Tray 3 Feed Out Sensor (REP 11.11, page8-121)
4		Chute
5	848K07080 запросить цену →	STM L/H Cover Assembly Interlock Switch (REP 11.15, page8-125)
6	848K07102 запросить цену →	L/H Cover Assembly-STM (items 7-15) (REP 11.12, page8-122)
7		L/H Cover-STM i
8		Shaft Pinch
9		Handle
10		Latch (REP 11.13, page8-123)
11		Hook
12		Spring
13		Pinch Spring
14		Pinch Bearing e
15		Pinch Roll
16		STM T/A Roll Assembly (REP 1E1.14, page8-124)
17		Sleeve Bearing
18		Bracket

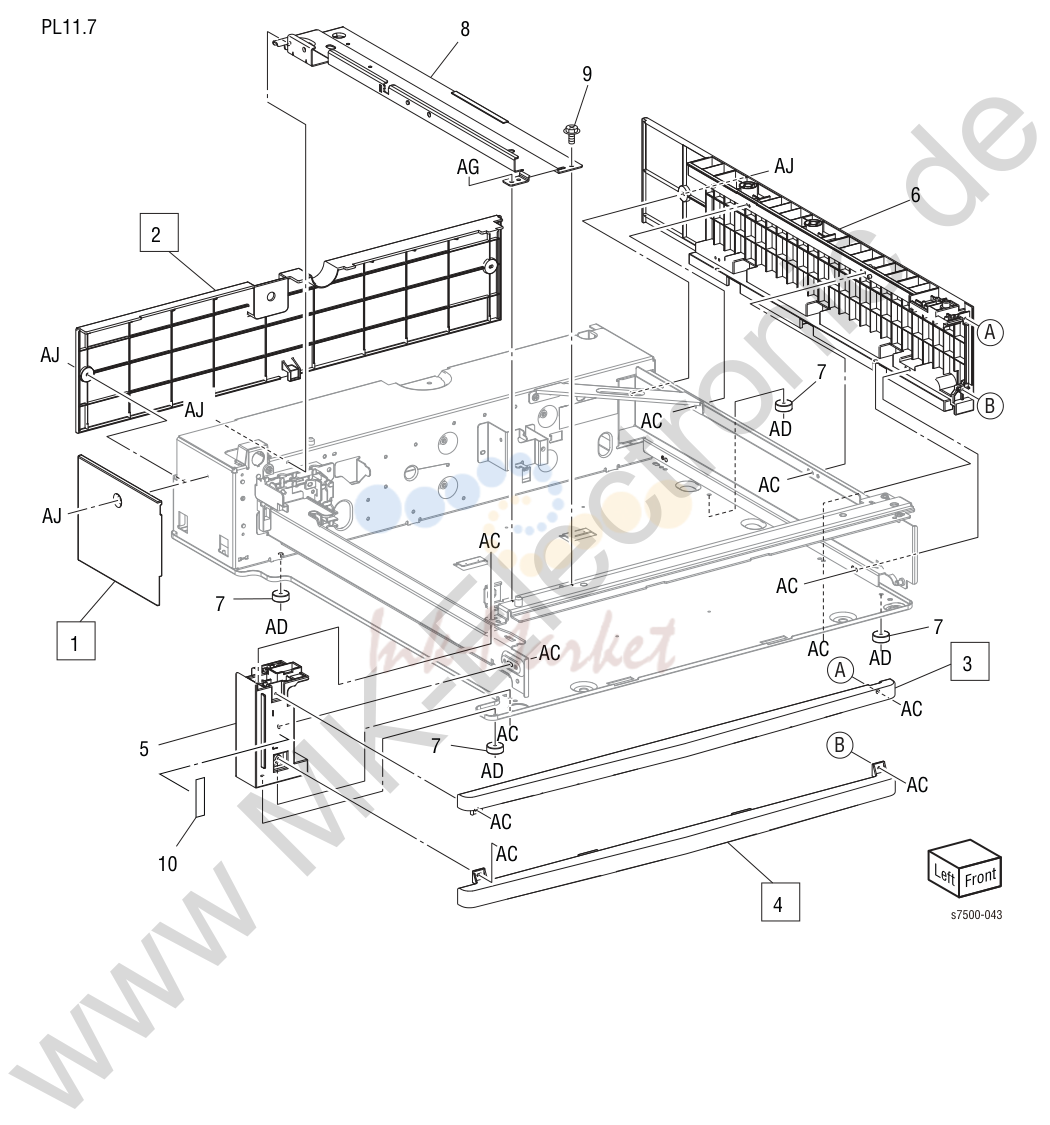

29. Parts List

№	Артикул	Описание
1	848E14520 запросить цену →	Left Cover-STM (REP 11.16, page8-126)
2	848EE14540 запросить цену →	Rear Cover-STM (REP 11.17, page8-127)
3	848E14560 запросить цену →	Top Cover-STM (REP 11.18, page8-128)
4	848E14580 запросить цену →	Foot Cover-STM (REP 11.18, page8-128)
5		Frame L/H
6		Guide R/H
7		Foot i017E96920
8		Left Top Frame
9		Screw
10		Label

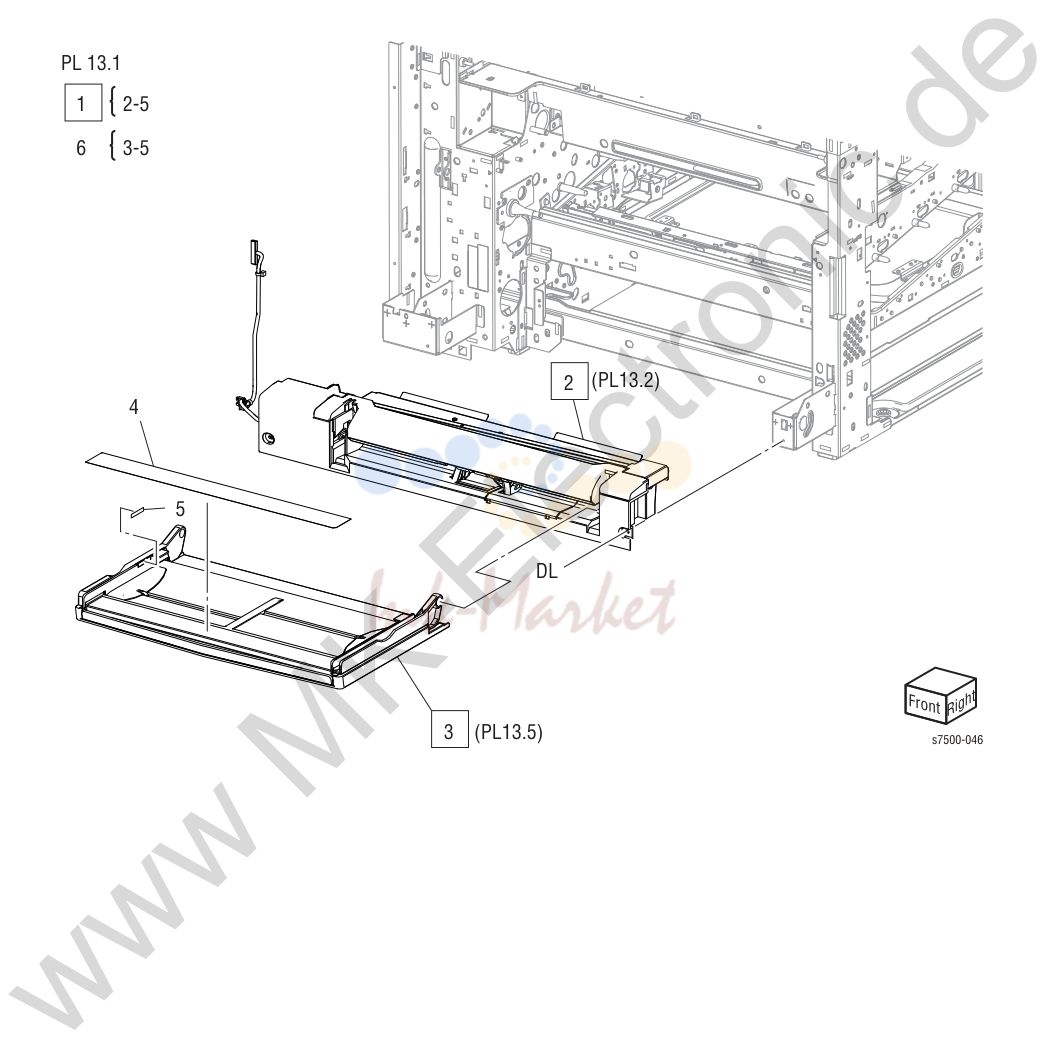

30. Parts List

№	Артикул	Описание
1	059K65910 запросить цену →	MPT Feeder Assembly (items 2-5) (REP 13.1, page8-130)
2		MPT Head Assembly (PL 13.2) (REP 13.2, page8-131)
3		MPT Tray Assembly (PL 13.5) (REP 13.2, page8-131)
4		Label (Instruction)
5		Label (Max)
6		MPT Tray Kit (items 3-5) i

31. Parts List

№	Артикул	Описание
1		Upper Frame Assembly (PL 13.3, page9-79)
2		Lower Frame Assembly (PL 13.4, page9-81) e
3		Drive Bracket Assembly (items 4-13)
4		Gear (27T)
5		Nudger Cam
6		Actuator
7		Bracket i
8		Shaft
9		Gear (20T)
10		Shaft
11		Gear (19T)
12		Bearing
13		Sleeve Bearing

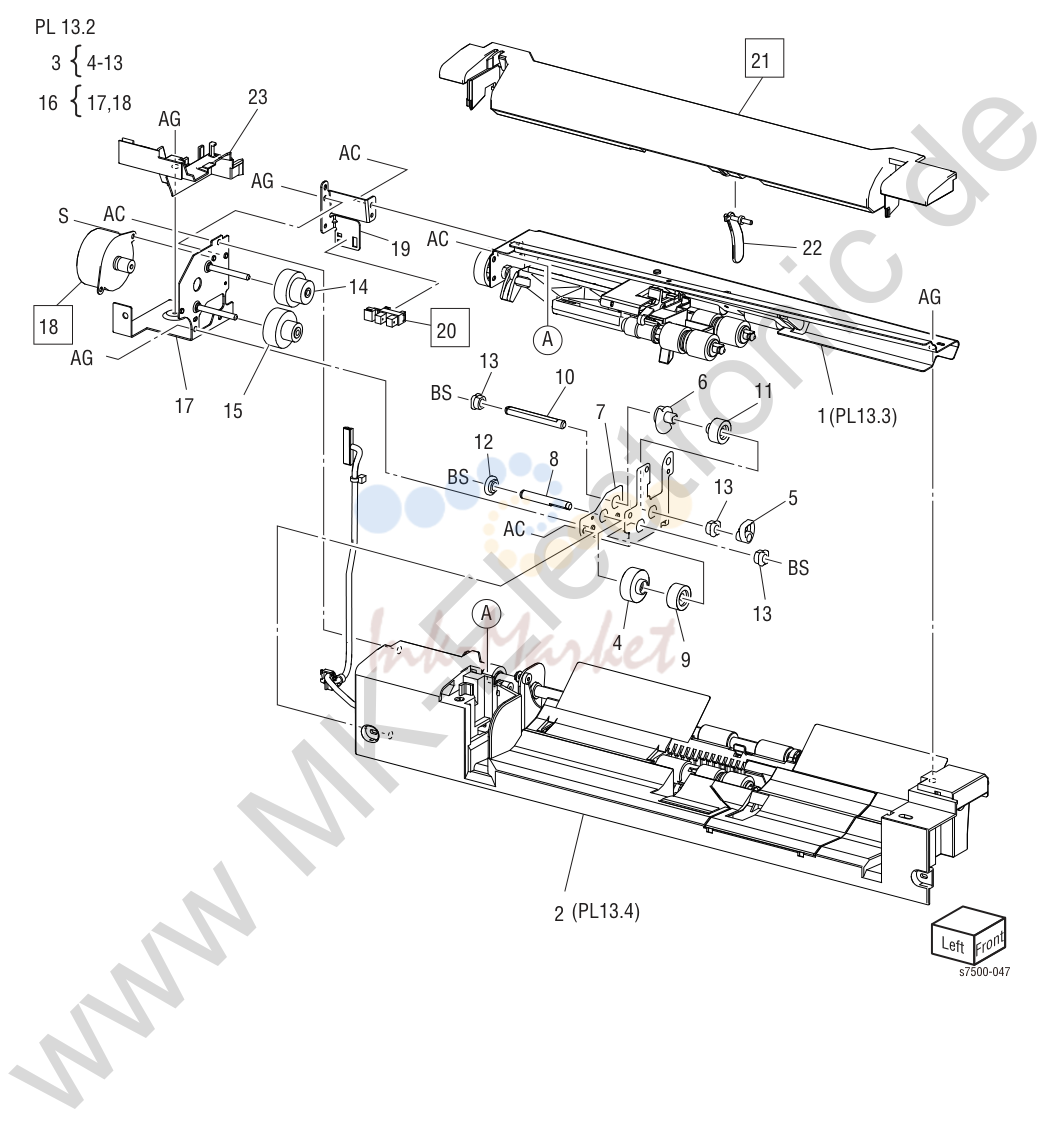

14		Gear (29T/19T) e
15		Gear (31T/15T)
16		MPT Feed/ Nudger Motor (itemEs 17, 18)
17		Bracket
18		MPT Feed/ Nudger Motor (REP 13.3, page8-132)
19		Sensor Bracket
20	930W00111 ✓ в наличии	MPT Nudger Position Sensor (REP 13.9, page8-138)
21		Top Cover (REP 13.5, page8-134)
22	120E29441 запросить цену →	Actuator No Paper
23		Harn ess Holder

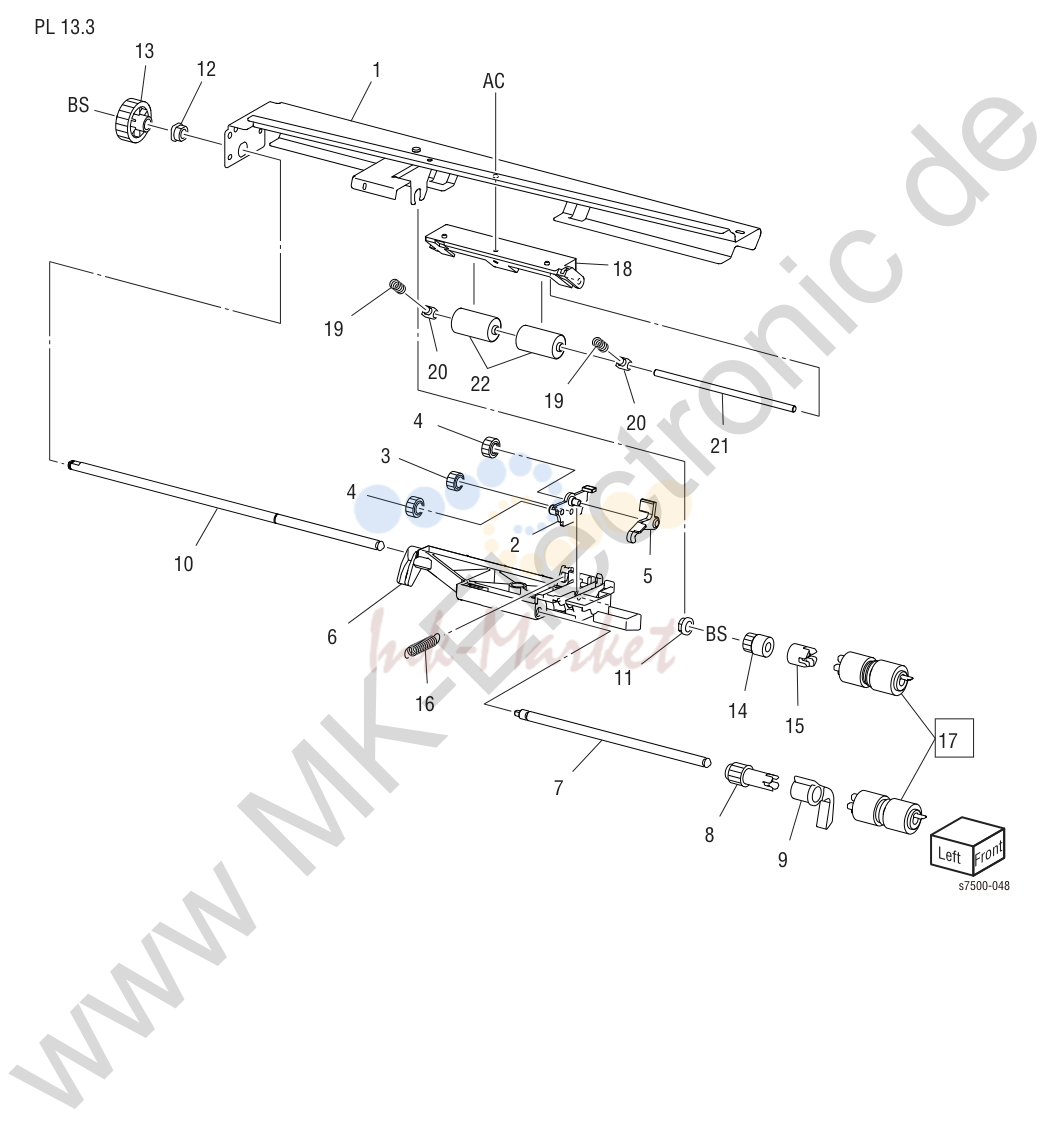

32. Parts List

№	Артикул	Описание
1		Pinch Chute Assembly
2		Support Gear e
3		Gear (21T)
4		Gear (23T)
5		Lock Stopper
6		Nudger Support
7		Nudger Shaft i
8		Gear (25T)
9		Stopper
10		Feed Shaft
11		Bearing
12		Sleeve Bearing
13		Gear (30T)
14		Oneway Clutch (22T) e
15		Oneway Clutch
16		Spring E
17	675K82240 запросить цену →	Feed Roll (REP 13.6, page8-135) (P/O Feed Roller Kit)
18		Guide
19		Pinch Spring
20		Spacer
21		Shaft
22		Pinch Roll

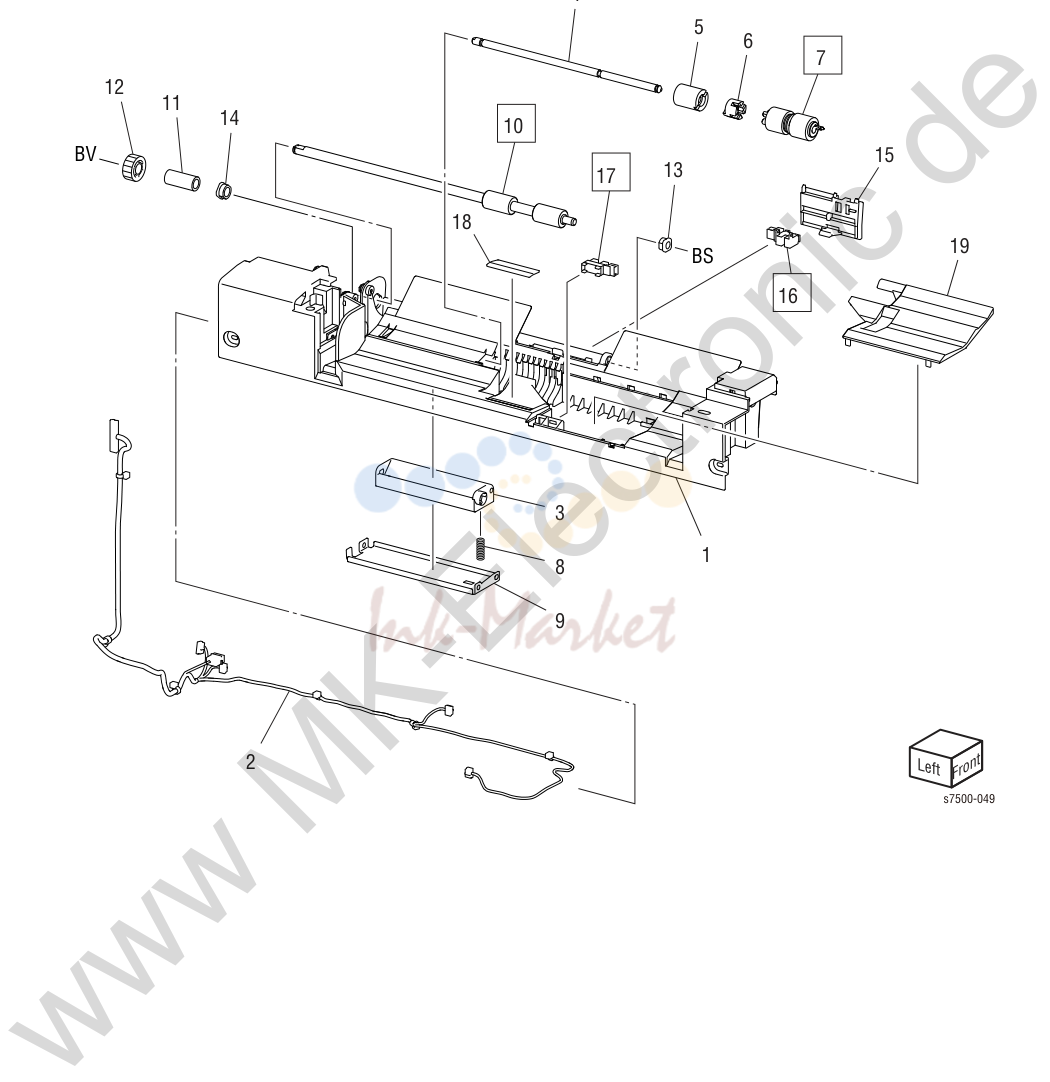

33. Parts List

№	Артикул	Описание
1		MPT Lower Frame
2		Wire Harness (MPT) e
3		Retard Support
4		Shaft
5		Friction Clutch
6		Spacer
7		Retard Roll (REP 13.6, page8-135) (P/O Feed Roller Kit) i675K82240
8		Retard Spring
9		Plate
10		Drive Roll Assembly (REP 13.7, page8-136)
11		Collar
12		Gear (23T)
13		Sleeve Bearing
14		Sleeve Bearing e
15		Sensor Plate
16	130K72110 запросить цену →	MPT Feed Out Sensor (REP 13E.8, page8-137)
17	930W00111 ✓ в наличии	MPT No Paper Sensor (REP 13.4, page8-133)
18		Bottom Pad
19		Front Chute

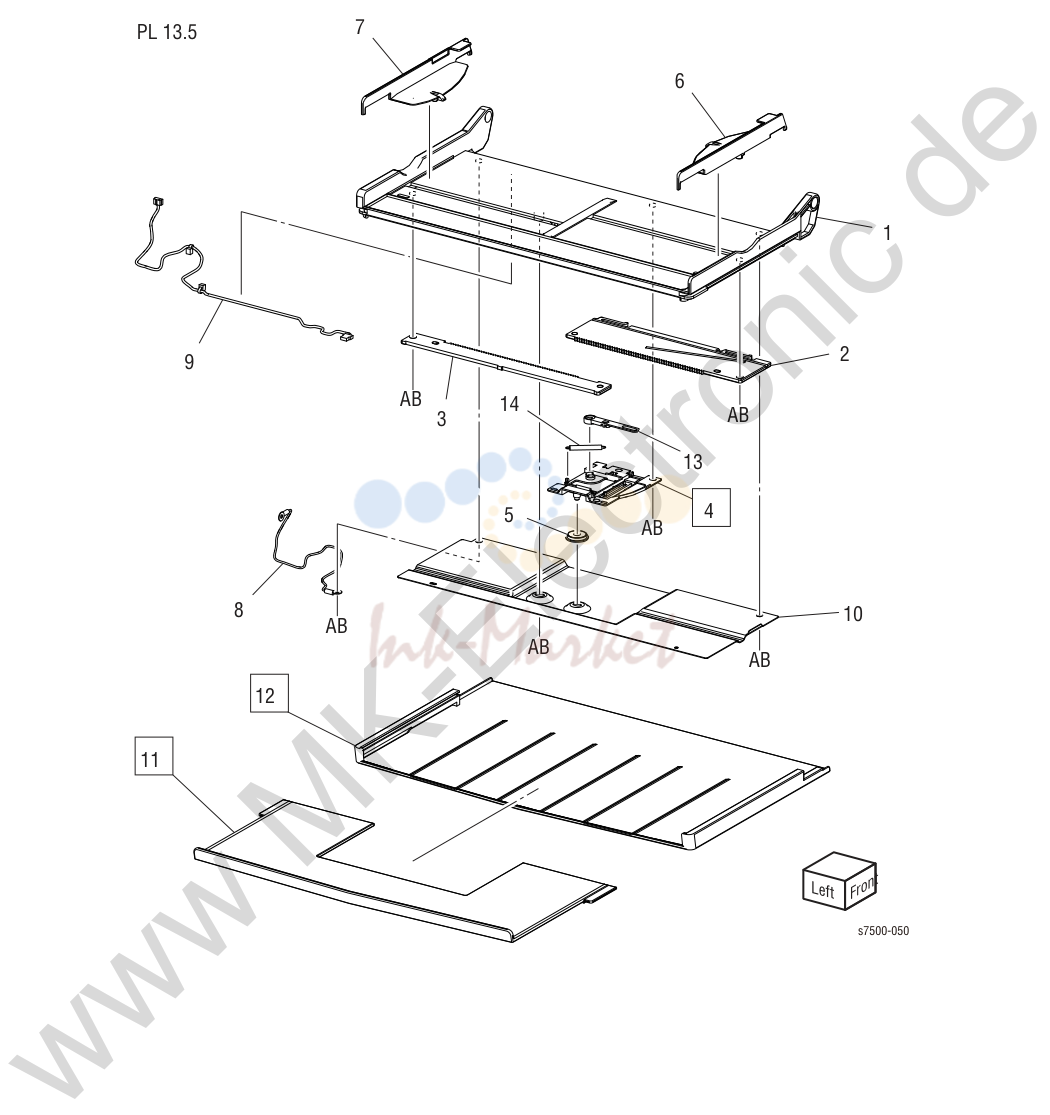

34. Parts List

№	Артикул	Альт. артикул	Описание
1			MPT Tray
2			Front Rack e
3			Rear Rack
4			MPT Paper Size Sensor (REP 13.10)
5			Pinion Gear
6			Front Side Guide
7			Rear Side Guide i
8			Wire Harness (MPT FG)
9			Wire Harness (MPT Tray)
10			Plate
11			Extension Tray (L1) (REP 13.11)
12			Extension Tray (L2) (REP 13.11)
13			Sensor Link
14			Sensor Spring e

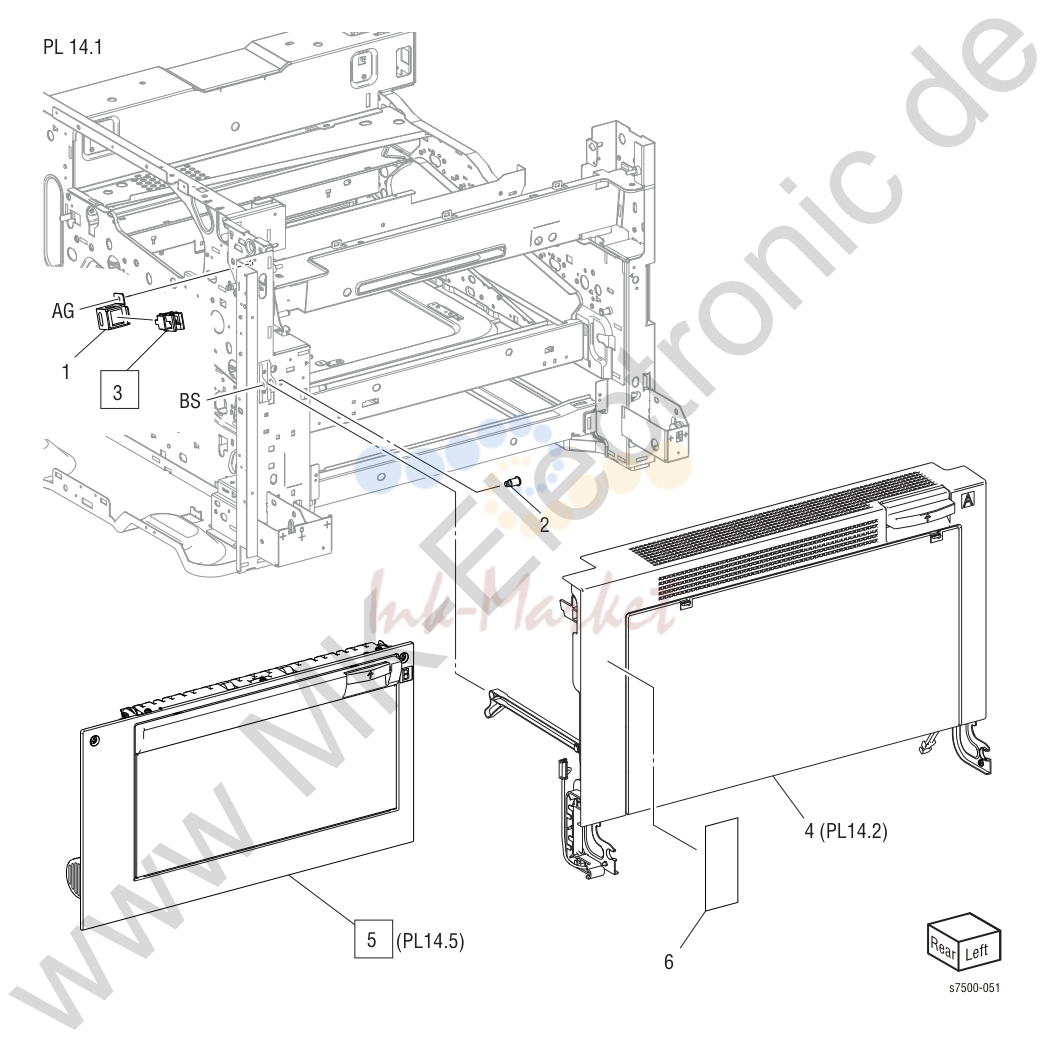

35. Parts List

№	Артикул	Описание
1	849E97100 запросить цену →	Bracket
2	806EE21420 запросить цену →	Shaft
3	110E11980 ✓ в наличии	L/H Cover Interlock Switch (REP 14.1, page8-146)
4	848K26801 запросить цену →	L/H Cover Unit (PL 14.2, page9-87)
5	059K65530 запросить цену →	Transport Duplex Assembly (Option) (PL 14.5, page9-93) (REP 14.12, page8-161)
6		Label n

36. Parts List

№	Артикул	Описание

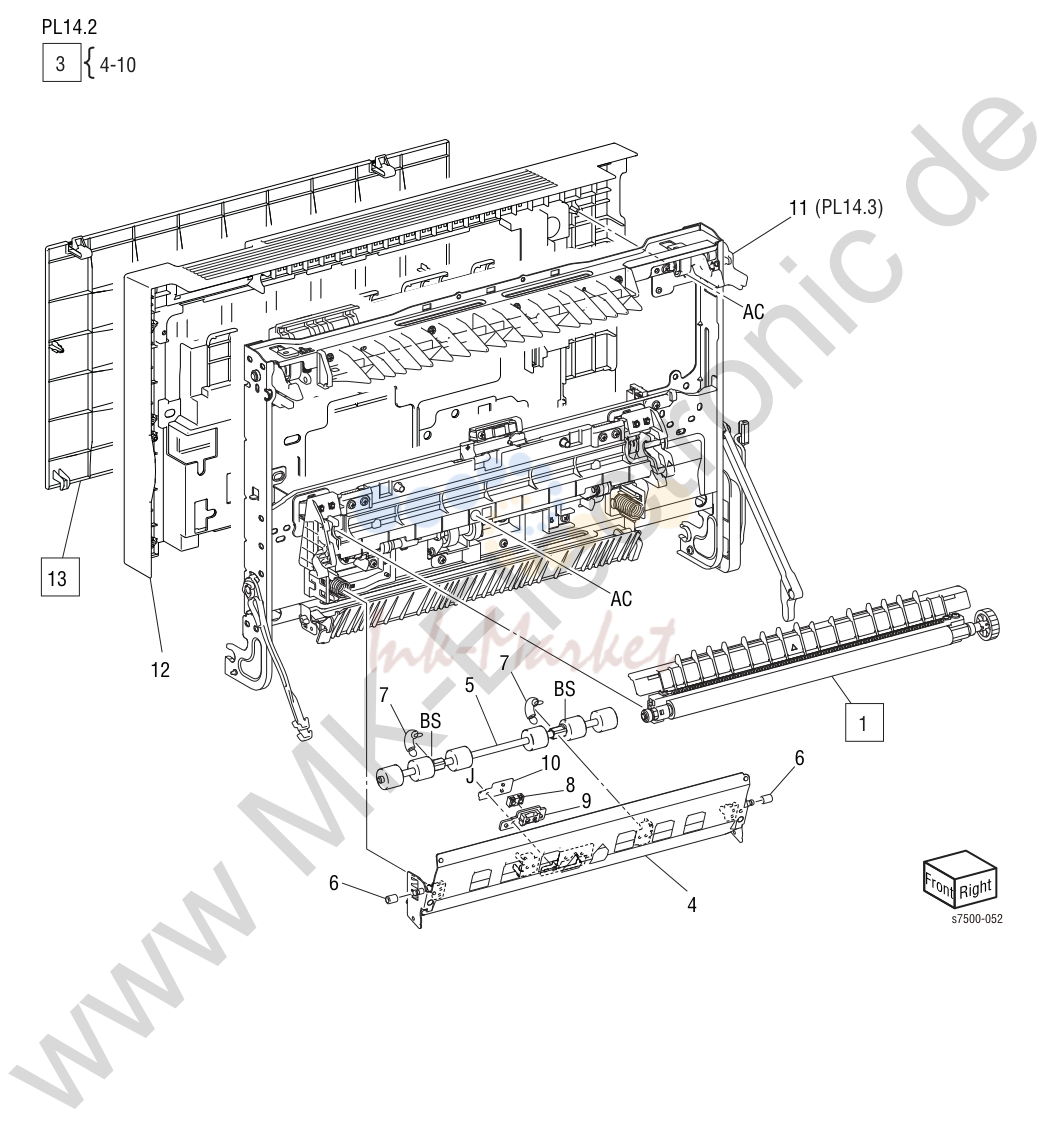

1	059K53654 запросить цену →	2nd BTR Assembly (REP p1a4g.2e, 8-147 )
2	848K26801 запросить цену →	L/H Cover Assembly (items 3-13) (REP 14.3, page8-148)
3	054K35151 запросить цену →	Pinch Chute Assembly (items 4-10) (REP 14.4, page8-149)
4		Pinch Chute Assembly
5		Pinch Roller Assembly
6		Pulley i
7		Spring
8		Transparency Reflector
9		Holder
10		Cap
11		L/H Cover Assembly (PL 14.3, page9-89)
12		L/H Cover
13		L/H Blind Cover (REP 14.6, page8-151) e

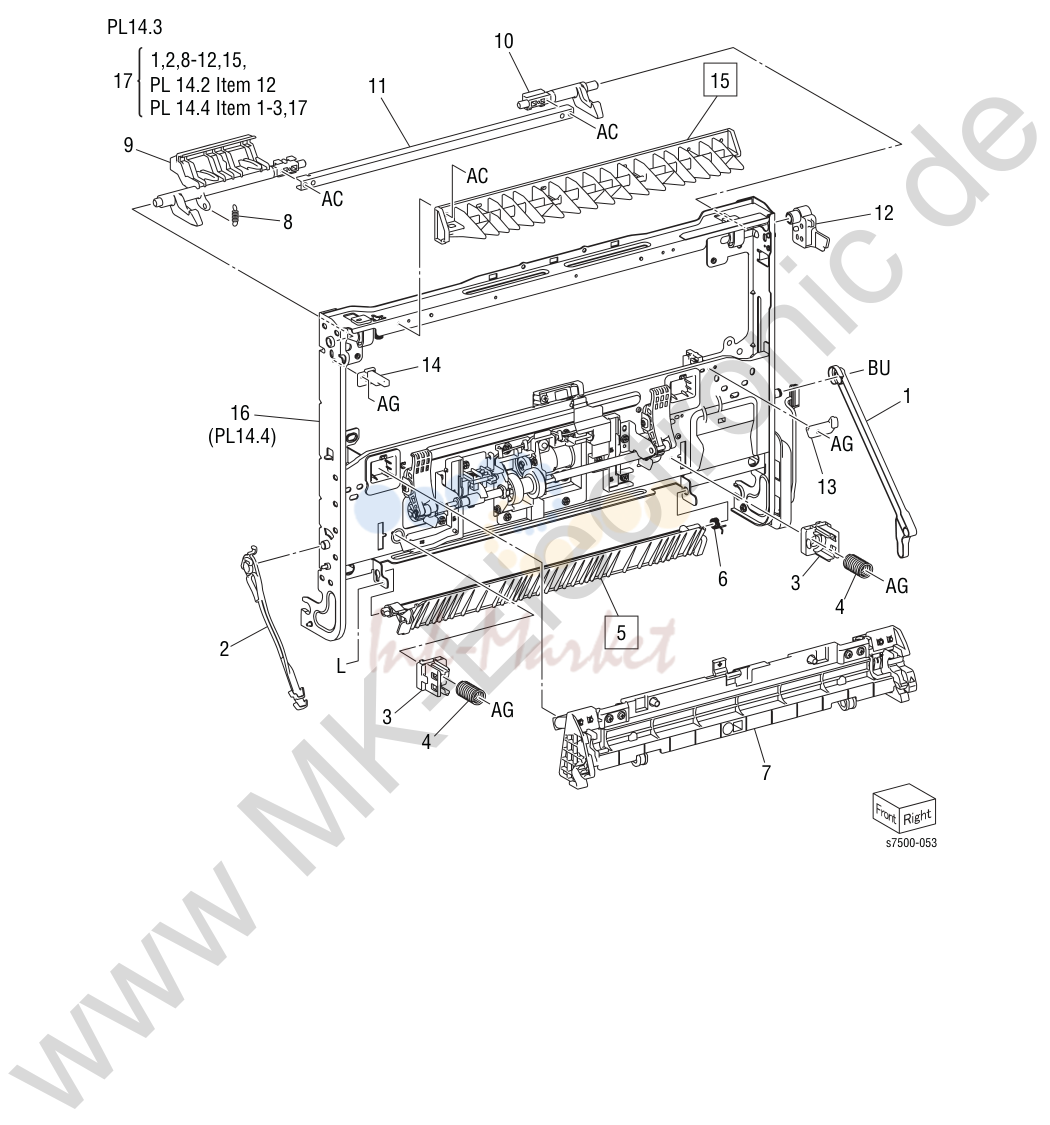

37. Parts List

№	Артикул	Описание
1	849E97370 запросить цену →	Rear Support LH Cover
2	868EE05450 запросить цену →	Front Support LH Cover
3		Chute Support
4		Spring
5		Duplex Chute Assembly (REP 14.5, page8-150)
6		Spring
7		2nd BTR Housing Assembly i
8		Spring
9		Front Latch Lever
10		Rear Latch Lever
11		Latch Plate
12		Actuator
13		Fuser Link
14		Block e
15	054E33712 запросить цену →	Upper Chute (REP 14.7)
16		2nd Contact Retract AssemblyE (PL 14.4)
17		L/H Frame Assembly (items 1, 2, 8-12, 15, PL 14.2 - item 12 page9-87, PL 14.4 -

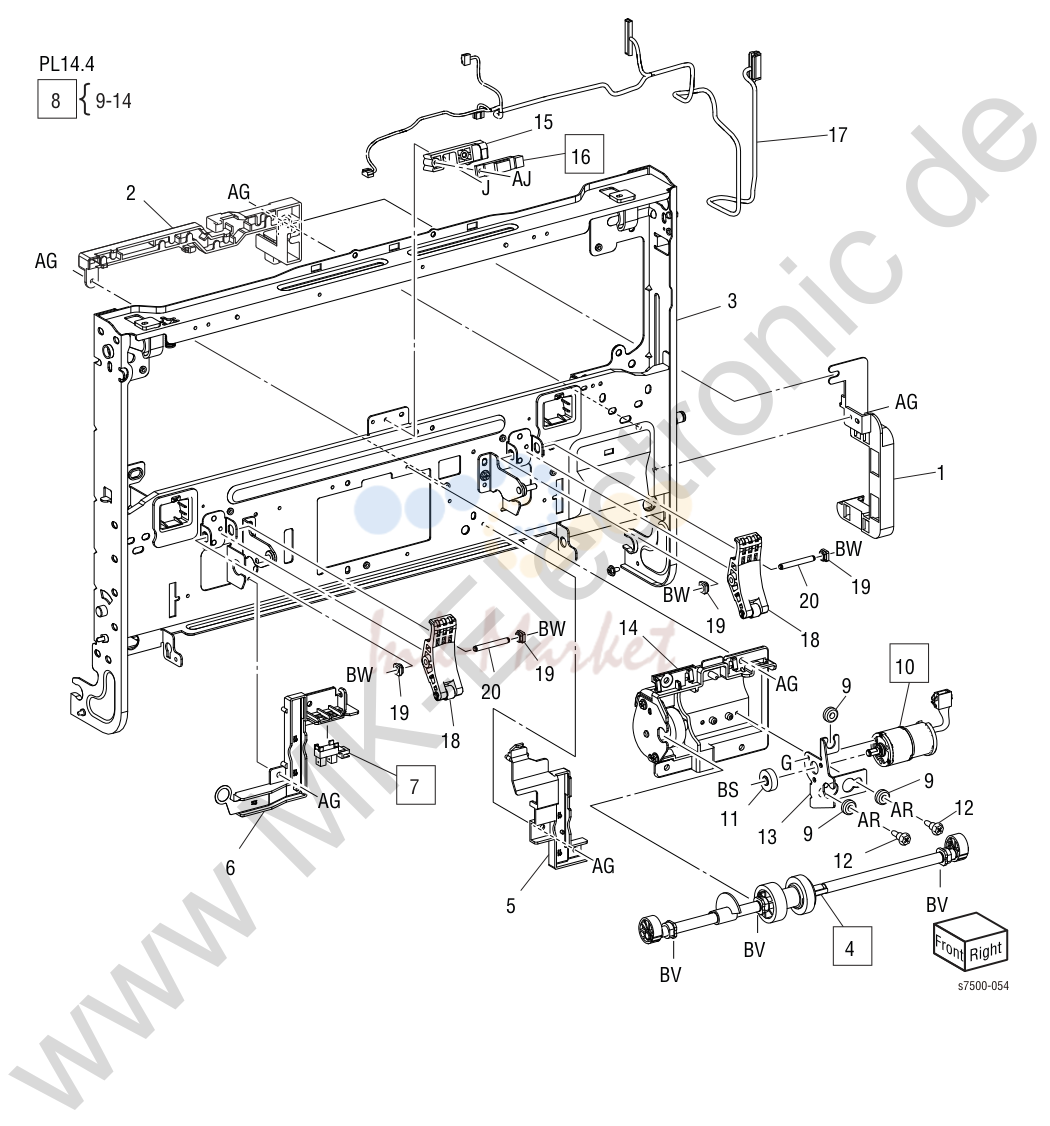

38. Parts List

№	Артикул	Описание
1		Harness Holder
2		Harness Holder e
3		Frame Assembly
4		Retract Shaft Assembly (REP p1a4g.8e, 8-153 )
5		Conductor Assembly
6		Conductor Assembly
7		2nd BTR Contact Retract Sensor (REP 14.9, page8-156) i930W00111
8	127K52251 запросить цену →	2nd BTR Contact Retract Motor Assembly (items 9-14) (REP 14.10, page8-158)
9		Damper
10		2nd BTR Contact Retract Motor (REP 14.10, page8-158)
11		Gear (19T)
12		Shoulder Screw
13		Bracket
14		Motor Housing Assembly e
15		Sensor Holder
16	130K87770 запросить цену →	POB Sensor (REP 14.11, page8E-160)
17		Wire Harness (LH Cover)
18		2nd Link Assembly
19		Sleeve Bearing
20		Shaft

39. Parts List

№	Артикул	Описание

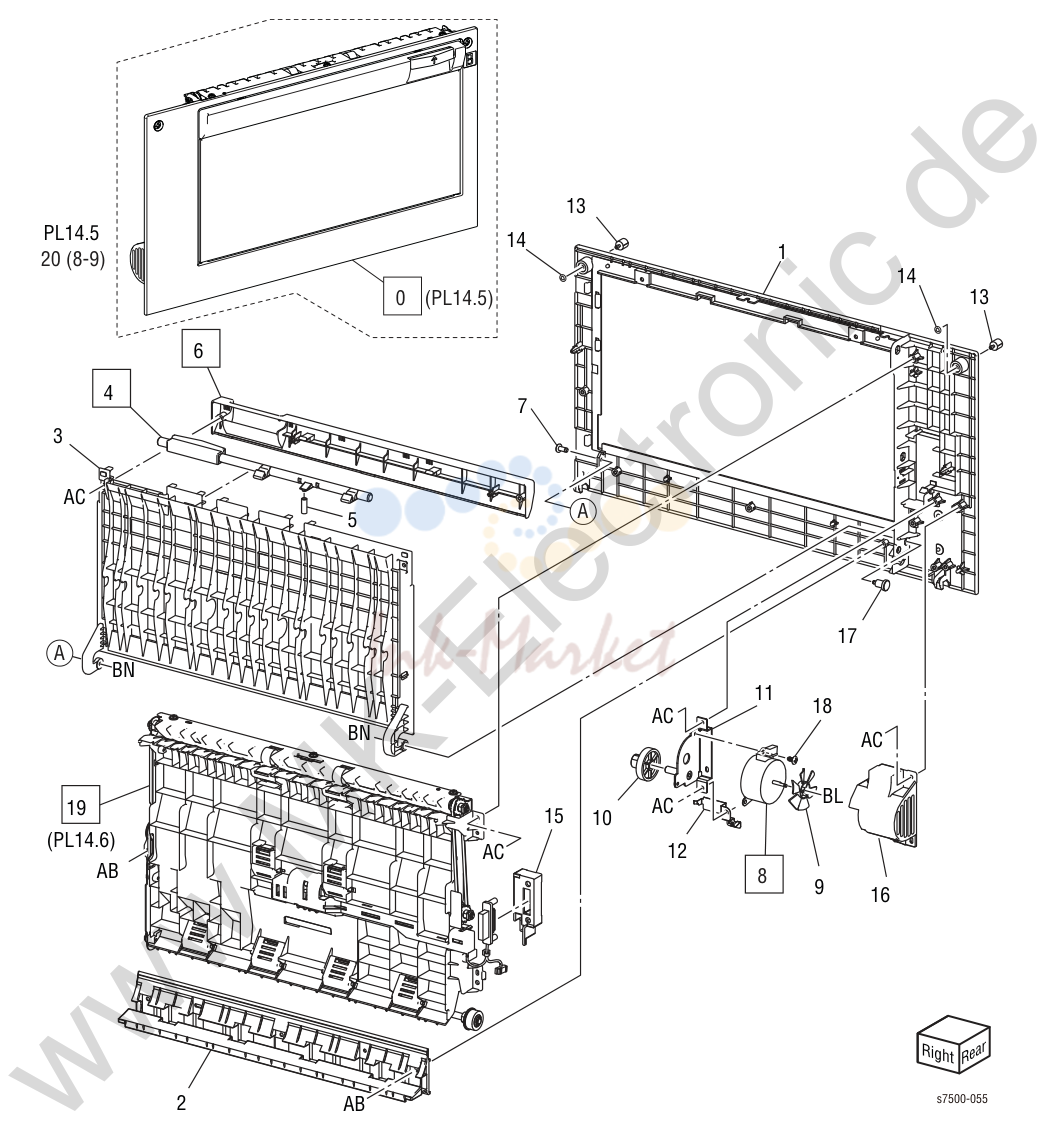

0	059K65530 запросить цену →	Transport Duplex Assembly (Option) (REP 14.12, page8-161)
1		Outer Chute
2		Lower Chute
3		Duplex Cover
4		Lever (REP 14.13, page8-162)
5		Spring i
6		Latch Cover (REP 14.13, page8-162)
7		Pin (Front)
8		Duplex Motor (REP 14.14, page8-163)
9		Fan
10		Idle Gear (13T/ 46T)
11		Bracket Assembly
12		Ground Plate e
13		Screw
14		Stopper E
15		Harness Holder
16		Motor Cover
17		Pin (Rear)
18		Screw (Round)
19		Inner Chute Assembly (PL 14.6, page8-166) (REP 14.15, page8-165)
20		Duplex Motor Kit (items 8, 9)

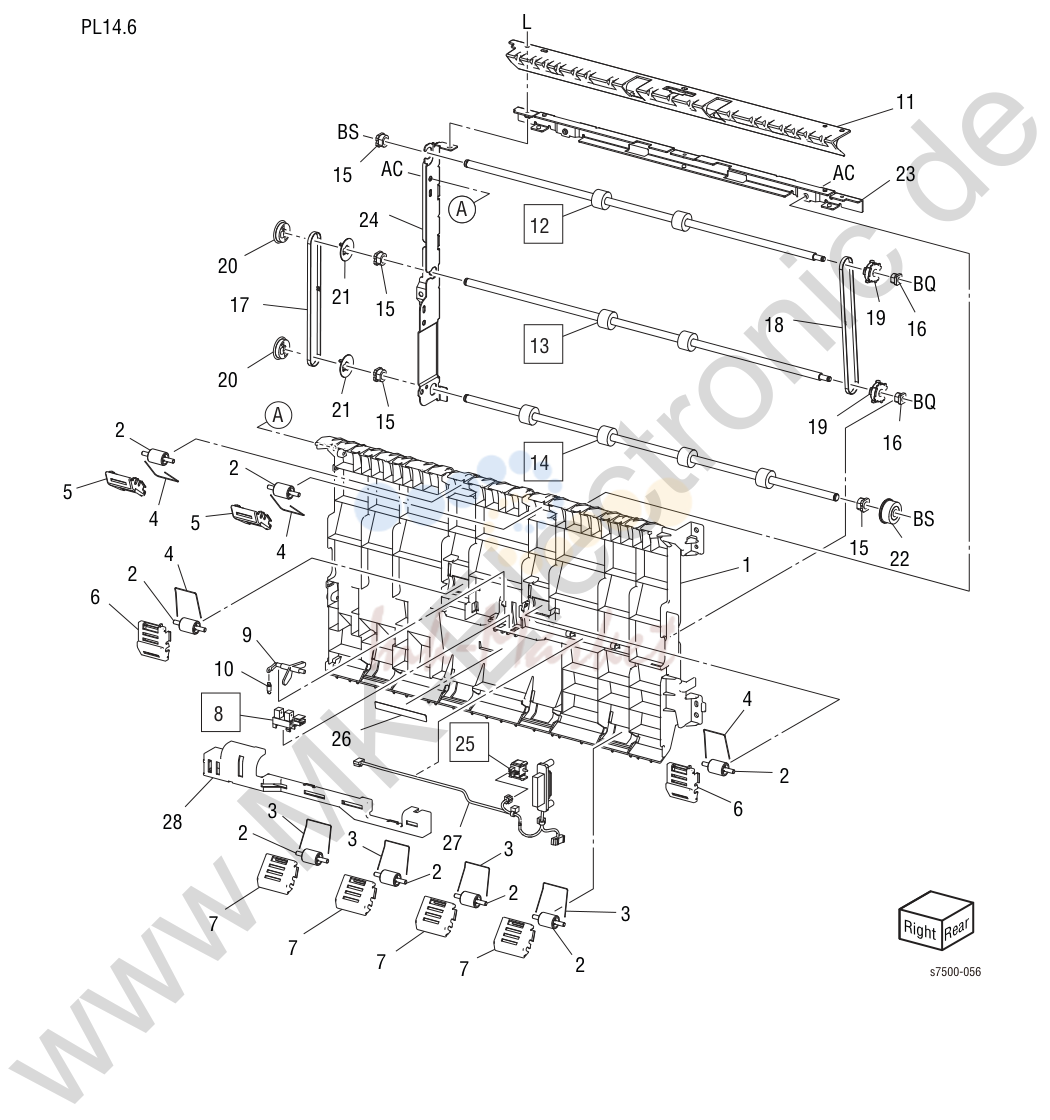

40. Parts List

№	Артикул	Альт. артикул	Описание
1			Inner Chute
2			Pinch Roller e
3			Pinch Spring
4			Pinch Spring
5			Pinch Holder A
6			Pinch Holder B
7			Pinch Holder C i
8			Duplex Wait Sensor (REP 14.16, page8-166)
9			Actuator
10			Spring
11			Upper Chute
12			Duplex Roller 1 (REP 14.17, page8-168)
13			Duplex Roller 2 (REP 14.18, page8-169)
14			Duplex Roller 3 (REP 14.19, page8-170)e
15			Sleeve Bearing
16			Sleeve Bearing E
17			Belt
18			Belt
19			Pulley
20			Pulley
21			Flange
22			Gear Assembly
23			Tie P late
24			Front Frame
25			Duplex Cover Switch (REP 14.20, page8-171)
26			Label
27			Wire Harness (Dup)
28			Sensor Cover

41. Parts List

№	Артикул	Описание

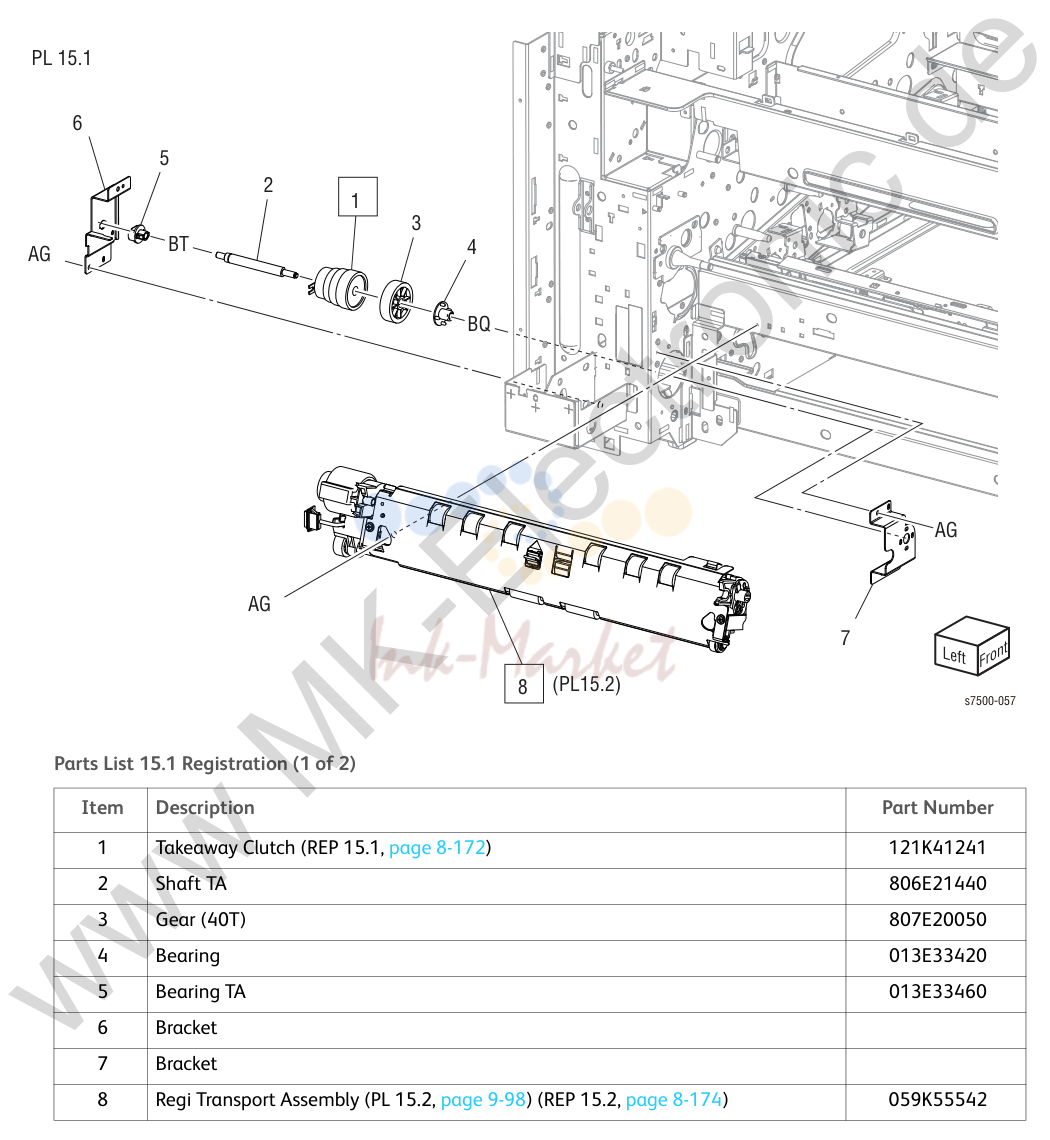

1	121K41241 запросить цену →	Takeaway Clutch (REP 15.1, page8-172)
2	806E21440 запросить цену →	Shaft TA
3	807E20050 запросить цену →	Gear (40T)
4	013E33420 запросить цену →	Bearing
5	013E33460 запросить цену →	Bearing TA
6		Bracket
7		Bracket
8	059K55542 запросить цену →	Regi Transport Assembly (PL 15.2, page9-98) (REP 15.2, page8-174)
9-96		Phaser 7500 Printer Service Manual

42. Parts List

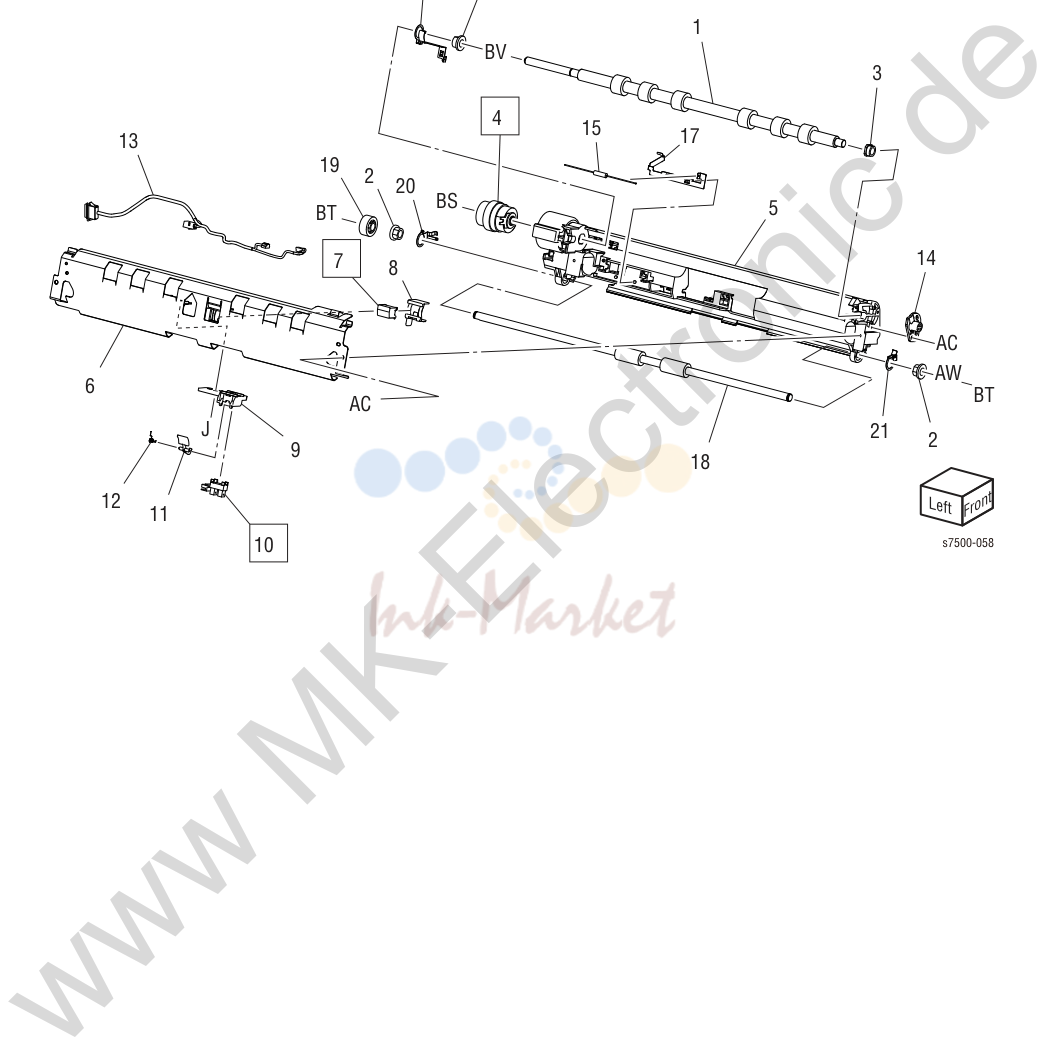

№	Артикул	Описание
1		Regi Roll
2		Bearing e
3		Sleeve Bearing
4		Regi Clutch (REP 15.3, page8-175)
5		Regi Chute
6		Inlet Chute Assembly
7		Transparency Sensor (REP 15.4, page8-176) i
8		Cap
9		Sensor Holder
10	930W00111 ✓ в наличии	Regi Sensor (REP 15.5, page8-177)
11		Actuator
12		Spring
13		Wire Harness (Reg)
14		Skew Adjust Block e
15		Inlet Resistor
16		Conductor (In) E
17		Conductor (Out)
18		Takeaway Roll
19		Gear (23T)
20		Conductor
21		Conductor
9-98		Phaser 7500 Printer Service Manual

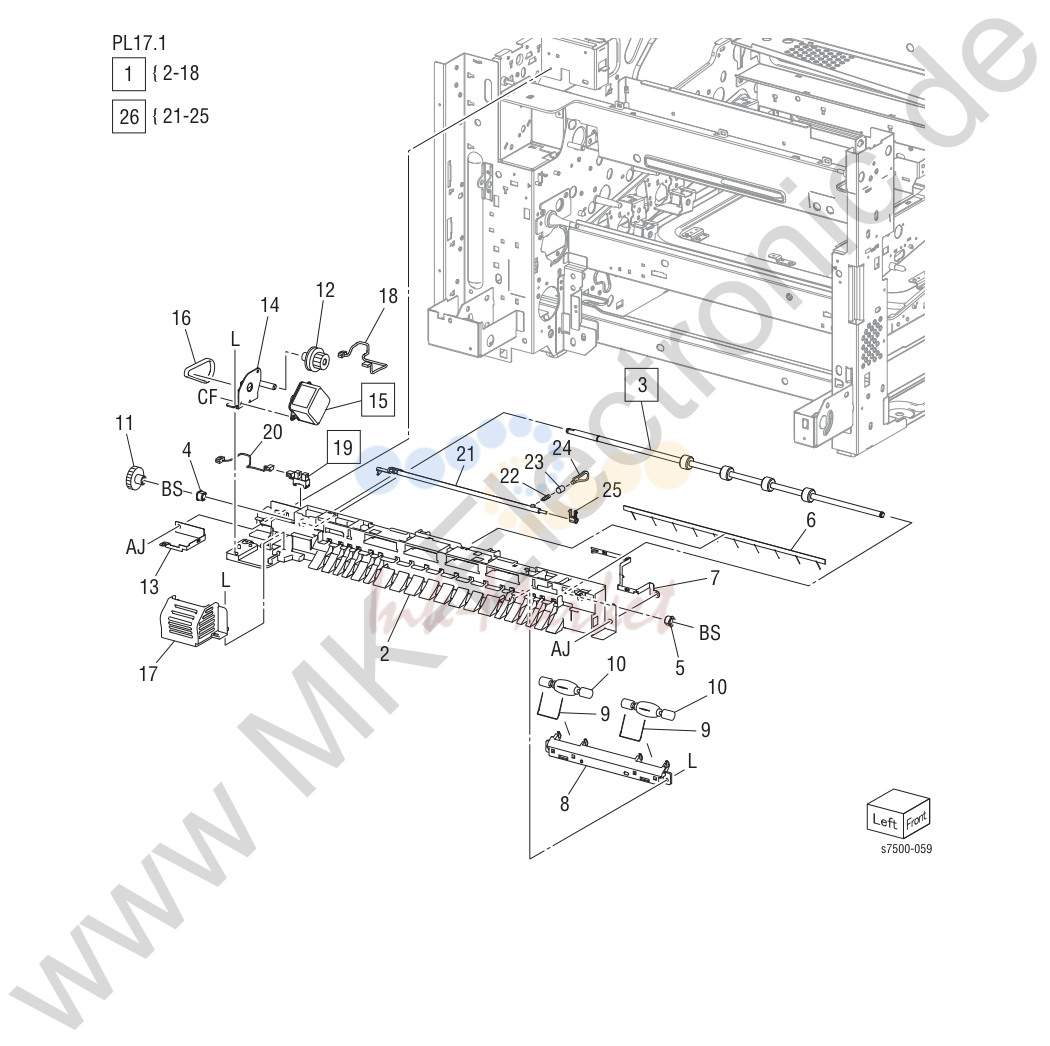

43. Parts List

№	Артикул	Описание
1	059K62332 запросить цену →	Exit Assembly (items 2-17) (REP 17.1, page8-179)
2		Low Chute e
3		Exit Roll (REP 17.2, page8-180)
4		Bearing
5		Ground Bearing
6		Eliminator
7		Ground Plate i
8		Exit Chute
9		Pinch Spring
10		Pinch Roll
11		Gear (24T)
12		Gear Pulley (41T/ 16T)
13		Ground Plate
14		Bracket Assembly e
15		Exit Motor (REP 17.3, page8-181)
16		Belt E
17		Motor Cover
18		Wire Harness (Motor)
19	930W00111 ✓ в наличии	Full Stack Sensor
20		Wire Harness (Full Stack)
21		Full Stack Shaft
22		Spring
23		Pipe
24		Full Stack Actuator
25		Bearing
26	675K82730 запросить цену →	Full Stack Sensor Kit
9-100		Phaser 7500 Printer Service Manual

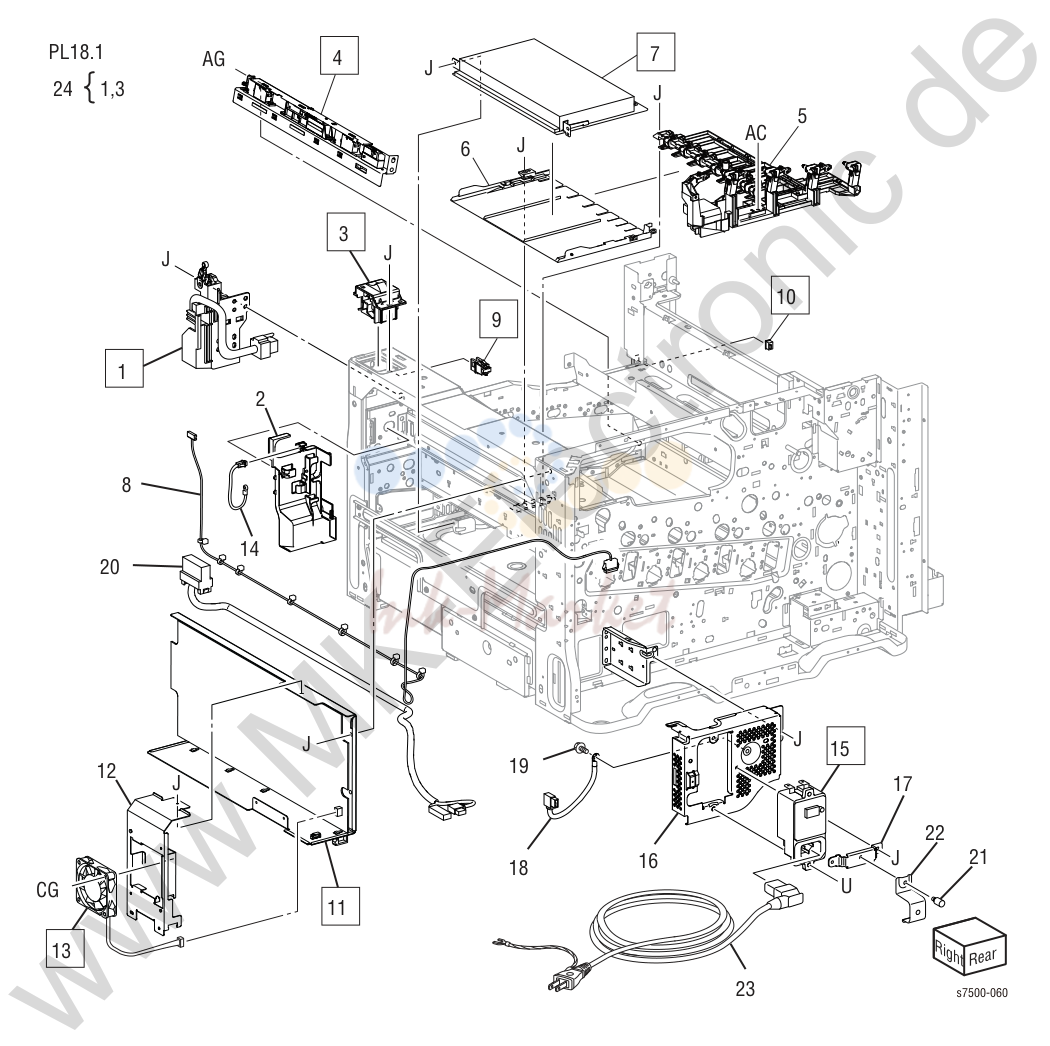

44. Parts List

№	Артикул	Описание
1		Main Power Switch Chassis Assembly (REP 18.1, page8-186) See item
2		Main Switch Harness Guide e
3		Cam Chassis Assembly (REP 18.2, page8-188)
4	130K71470 запросить цену →	MOB ADC Assembly (REP 18.3, page8-189)
5	848K13850 запросить цену →	HVPS Housing Assembly
6	032E27481 запросить цену →	HVPS Guide
7		HVPS (DEVE/ BCR) (REP 18.4, page8-191) i105E17521
8	962K60382 запросить цену →	Wire Harness Assembly (UI)
9	110E12981 запросить цену →	Front Cover Interlock Switch (Push CS3A-B2CA) (REP 18.5, page8-192)
10		IBT Front Cover Switch (REP 18.6, page8-193)
11	105K23374 запросить цену →	Main LVPS (100-127V) (REP 18.7, page8-194)
12		Bracket
13	127K56990 запросить цену →	LV Fan (REP 18.8, page8-195) e
14	130K88740 запросить цену →	Thermo Sensor
15	908W01201 запросить цену →	GFI (REP 18.9, page8-196) E
16		GFI Chassis
17		Bracket
18	962K60620 запросить цену →	Wire Harness Assembly
19		Screw
20	962K69350 запросить цену →	Wire Harness (AC Main) (110V)
21		Knurling Screw
22		Stopp er
23		Power Cord Refer to “Xerox
24	604K49660 запросить цену →	Main Power Switch Kit (items 1,3)
9-102		Phaser 7500 Printer Service Manual

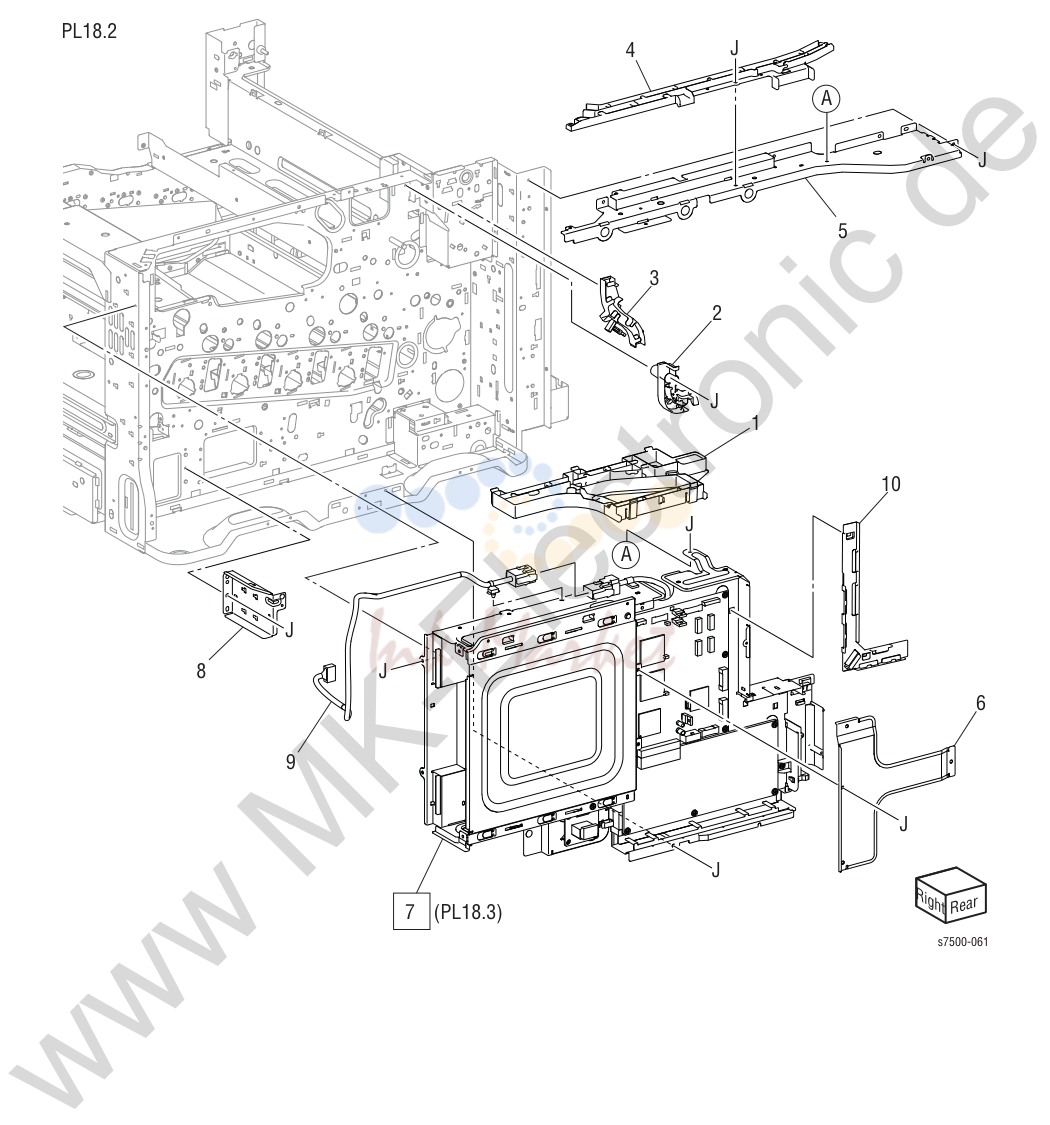

45. Parts List

№	Артикул	Описание
1		Harness Holder
2		Harness Holder e
3		Harness Holder
4		Harness Holder
5		Upper ESS Bracket
6		MCU PWB Cover
7		PWB Chassis Unit (PL 18.3, page9-106) (REP 18.10, page8-197) i
8		Bracket
9	962K60361 запросить цену →	Wire Harness (ESS1)
10		Cable Guide
9-104		Phaser 7500 Printer Service Manual

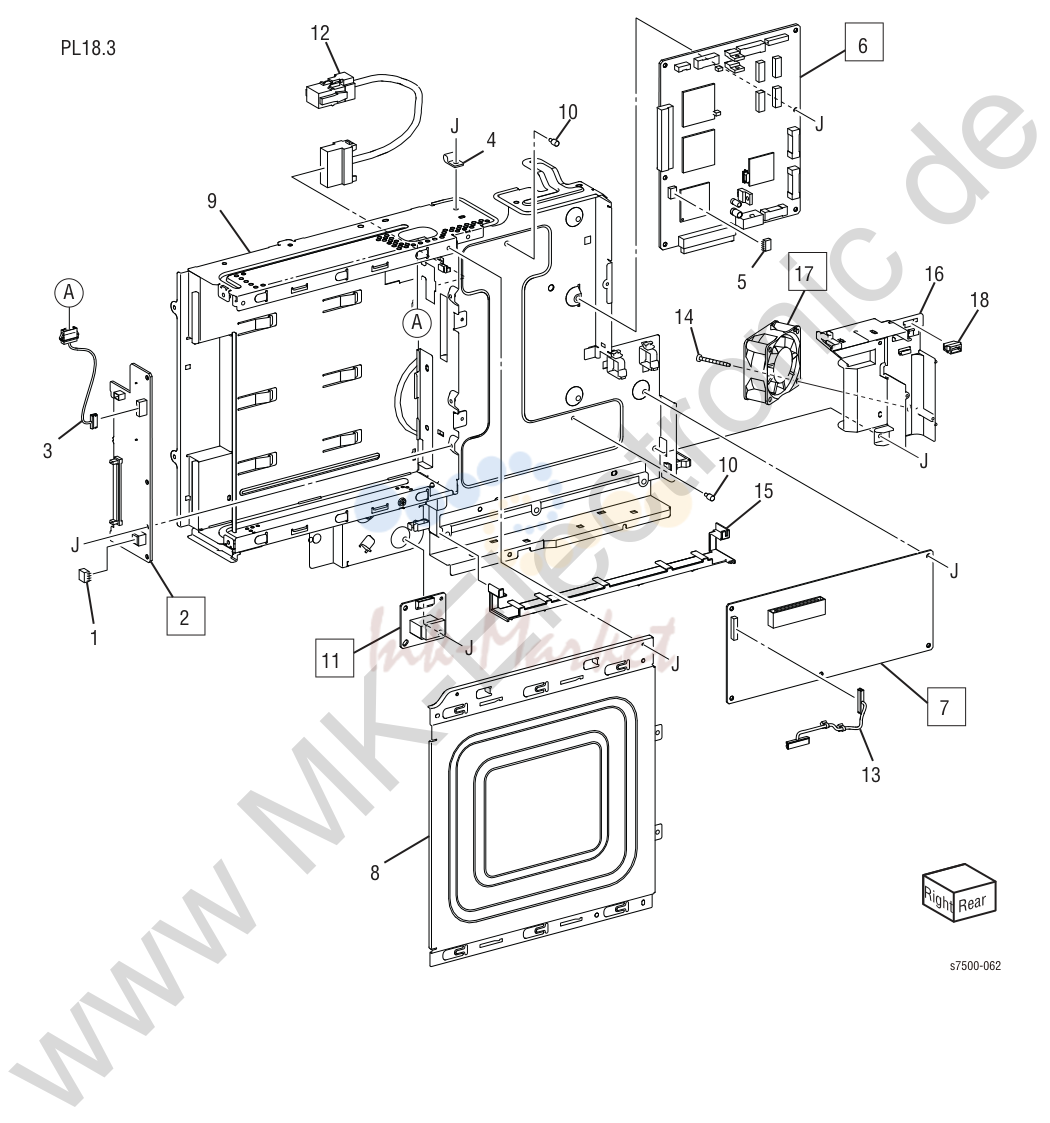

46. Parts List

№	Артикул	Описание
1		EEPROM
2	960EK47810 запросить цену →	Backplane PWB (REP 18.11, page8-200)
3	962K60890 запросить цену →	Wire Harness BP-UI
4		Clamp
5		EEPROM (for MCU)
6	960K50520 запросить цену →	MCU PWB (REP 18.12, page8-202)
7	960K32651 запросить цену →	Motor Drive PWB (REP 18.13, page8-204)
8		ESS Cover
9		Chassis Assembly
10		PWB Spacer
11	960K35401 запросить цену →	TM Relay PWB (REP 18.14, page8-205)
12	962K60720 запросить цену →	Wire Harness Assembly (ESS2)
13	962K60370 запросить цену →	Wire Harness Assembly OP Tray e
14		Screw
15		Guide E
16		Fan Bracket
17	127K53040 запросить цену →	Drive Fan (REP 18.15, page8-206)
18		Connector
9-106		Phaser 7500 Printer Service Manual
1	962K73870 запросить цену →	Wire Harness Assembly (110V) (Drawer)
2	962K71720 запросить цену →	Wire Harness Assembly (Main LH)
3	962K71700 запросить цену →	Wire Harness Assembly (Main RH) (110V)
4	962K71710 запросить цену →	Wire Harness Assembly (Main Top)
5	962K60332 запросить цену →	Wire Harness Assembly (Main Front)

47. Parts List

№	Артикул	Описание
1	848E18320 запросить цену →	Filter Cover, IBT
2	815EE43211 запросить цену →	Plate (Y)
3	815E43221 запросить цену →	Plate (M)
4	815E43231 запросить цену →	Plate (C)
5	848K14912 запросить цену →	Plate (K)
6		Magnet Catch
7		Strip (A) i
10		Front Cover Assembly (items 11,12) (REP 19.1, page8-207) See item
11		Front Cover
12		Strip (B)
13	848K27921 запросить цену →	Inner Cover Assembly (REP 19.1, page8-e207)
14		Guide Assembly (items 15-17)
15		Guide E
16	809E80970 запросить цену →	Spring-COMP
17		Bracket
18	014E63041 запросить цену →	Block-Key IOT
19	604K55830 запросить цену →	Front Cover Unit (items 10-12, 20)
20		Logo Plate
99	604K57470 запросить цену →	Plate Kit - CMYK (items 1-5) (Dell 7130)

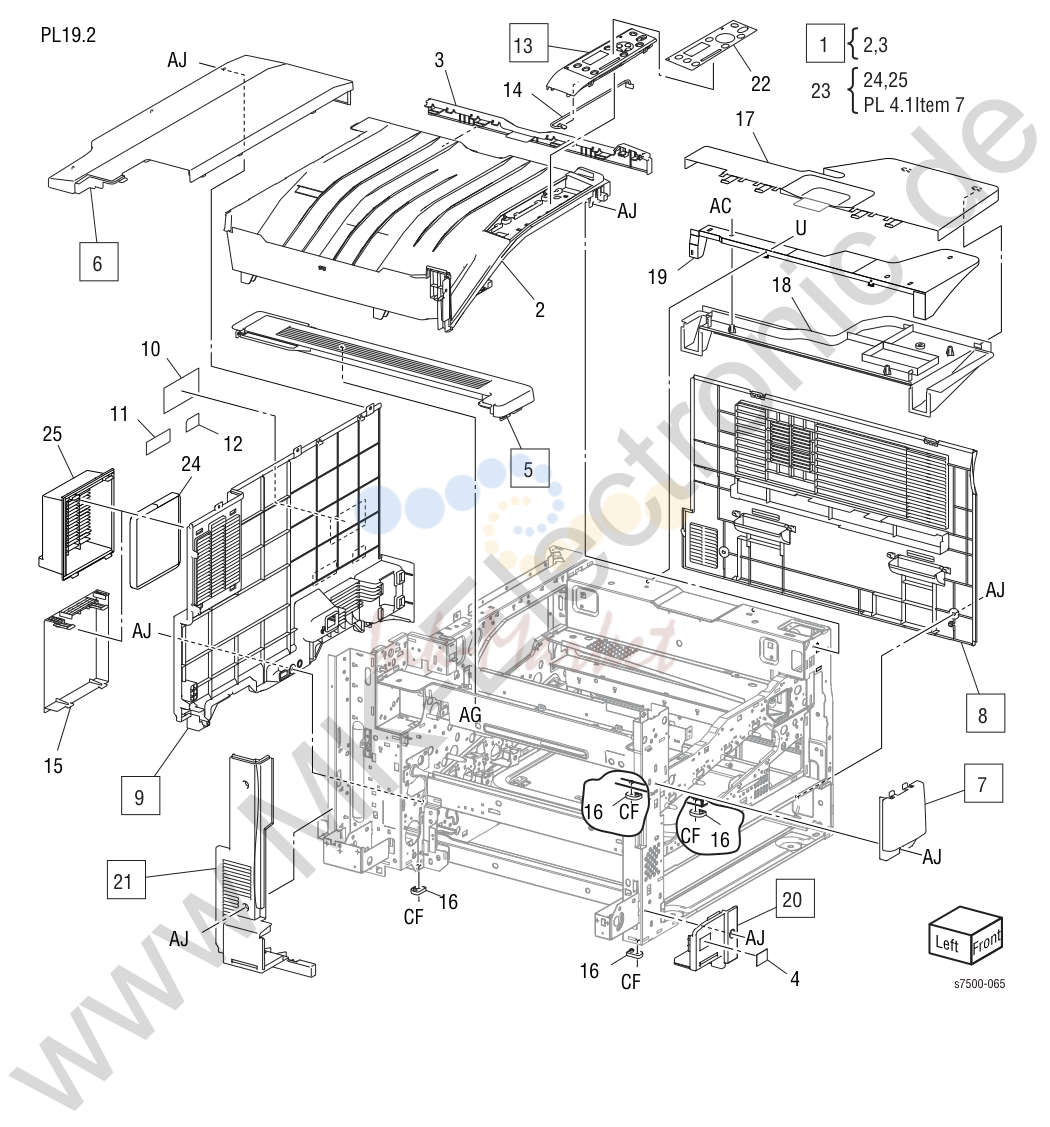

48. Parts List

№	Артикул	Описание
1	848K03124 запросить цену →	Top Cover Assembly (items 2, 3) (REP 19.2, page8-211)
2		Top Cover
3		Top Right Cover
4		Number Label
5	848K26921 запросить цену →	Exit Cover Assembly (REP 19.5, page8-216)
6		Top Rear Cover (REP 19.6, page8-217) i848E21691
7	848E21730 запросить цену →	Front Left Cover (REP 19.7, page8-218)
8	848E21711 запросить цену →	Right Cover (REP 19.8, page8-219)
9	848E21722 запросить цену →	Rear Cover (REP 19.6, page8-217)
10		Data Plate
11		Ground Label
12		GFI Label
13	848E51510 запросить цену →	Console Panel (REP 19.2, page8-211) e
14	962K60661 запросить цену →	Console Harness Assembly E
15	055E56421 запросить цену →	Fan Guard
16		Foot
17		Upper Table (Option)
18		Lower Table (Option)
19		Table Plate (Option)
20	848E21212 запросить цену →	MPT Front Cover (REP 19.3, page8-214)
21	848E21750 запросить цену →	Left R ear Cover (REP 19.4, page8-215)
22		Label
23		Filter Kit (items 24, 25, PL 4.1 - item 7, page9-21)
24	053K92980 запросить цену →	Filter
25		Filter Case

49. Parts List

№	Артикул	Описание

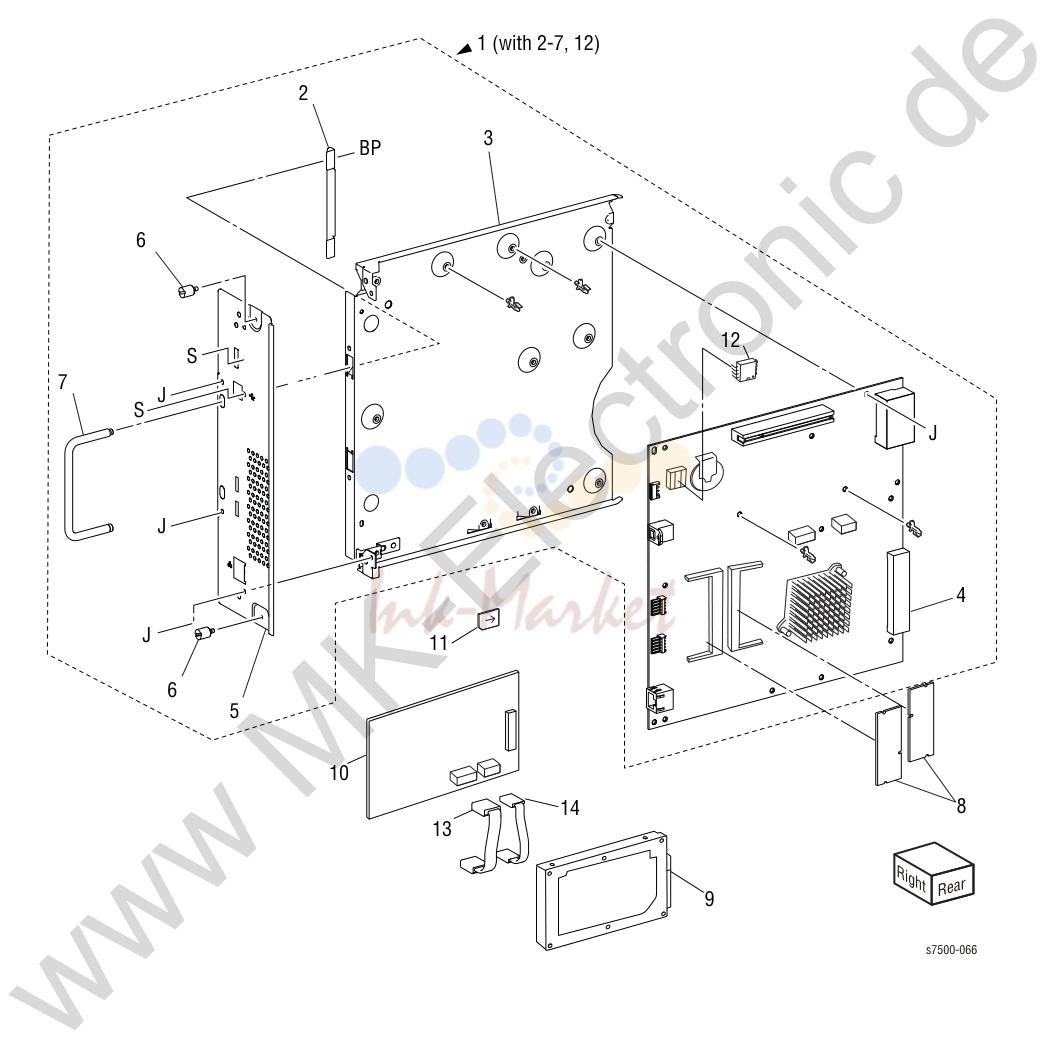

1	960K58360 запросить цену →	Control Unit (items 2-7, 12)
2		Handle Plate e
3		Control Chassis Assembly
4	960K58360 запросить цену →	ESS PWB (Image Processor Board) (REP 35.1, page8-220)
5		Front Panel
6		Screw i
7		Handle
8	237E25310 запросить цену →	512 MB SODIMM RAM
512	133K27870 запросить цену →	MB SODIMM RAM (Dell 7130)
9	604K60890 запросить цену →	Internal Hard Drive Kit (items 9-13)
10		HD Interface Board e
11	237E25320 запросить цену →	Configuration Chip, Network
12	237E25330 запросить цену →	I/P Board EEPROM
13		Wire Harness
14		Wire Harness

Источник: Инк-Маркет.ру.

← Все статьи
