Xerox Phaser-7300 — каталог запчастей со схемами

Содержание

1. Field Replaceable Units (FRU) Parts List 7-195
2. Field Replaceable Units (FRU) Parts List 7-197
3. Field Replaceable Units (FRU) Parts List 7-199
4. Field Replaceable Units (FRU) Parts List 7-201
5. Field Replaceable Units (FRU) Parts List 7-203
6. Field Replaceable Units (FRU) Parts List 7-205
7. Field Replaceable Units (FRU) Parts List 7-207
8. Field Replaceable Units (FRU) Parts List 7-209
9. Field Replaceable Units (FRU) Parts List 7-215

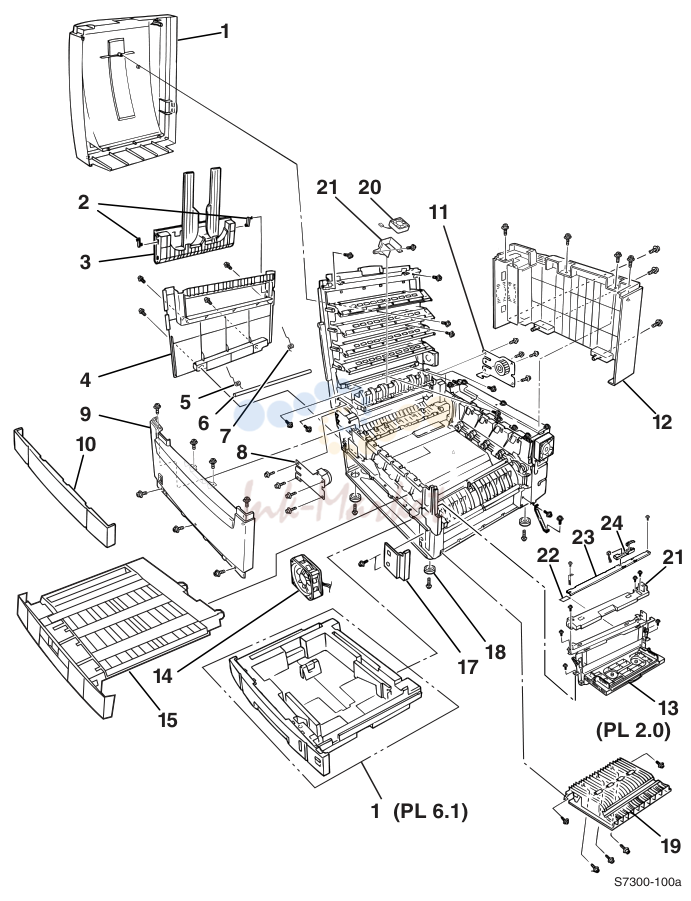

1. Field Replaceable Units (FRU) Parts List 7-195

№	Артикул	Описание
1	116-0998-00 запросить цену →	1 Top Cover
2	116-1061-00 запросить цену →	2 Side Output Tray Links
3	116-1083-00 запросить цену →	1 Side Output Tray
4	116-1006-00 запросить цену →	1 Left Side Cover
5	116-1051-00 запросить цену →	1 Top Cover Hinge Spring - Front
6	116-1053-00 запросить цену →	1 Top Cover Hinge Shaft
7	116-1052-00 запросить цену →	1 Top Cover Hinge Spring - Rear
8	116-1055-00 запросить цену →	1 Top Cover Damper - Front
9	116-1551-00 запросить цену →	1 Front Cover
10	116-1039-00 запросить цену →	1 Duplex Slot Cover
11	116-1056-00 запросить цену →	1 Top Cover Damper - Rear
12	116-1005-00 запросить цену →	1 Rear Cover
13	116-1561-00 запросить цену →	1 MPT Pick Assembly (PL 2.0)
14	116-1066-00 запросить цену →	1 Front PS Fan
15	119-6403-00 запросить цену →	1 Duplex Transport Assembly
16	116-1552-00 запросить цену →	1 Universal Paper Tray 1 (PL 6.0)
17	116-1565-00 запросить цену →	1 Top Fuser Fan Duct
18	116-1008-00 запросить цену →	4 Foot
19	116-1084-00 запросить цену →	1 Right Side Cover (Door A)
20	116-1564-00 запросить цену →	1 Top Fuser Cooling Fan
21	116-1018-00 запросить цену →	1 MPT Top Cover
22	116-1213-00 запросить цену →	1 Temperature/Humidity Sensor Board
23	116-1577-00 запросить цену →	1 Pickup Plate Assembly
24	116-1578-00 запросить цену →	1 Pickup Cover Assembly

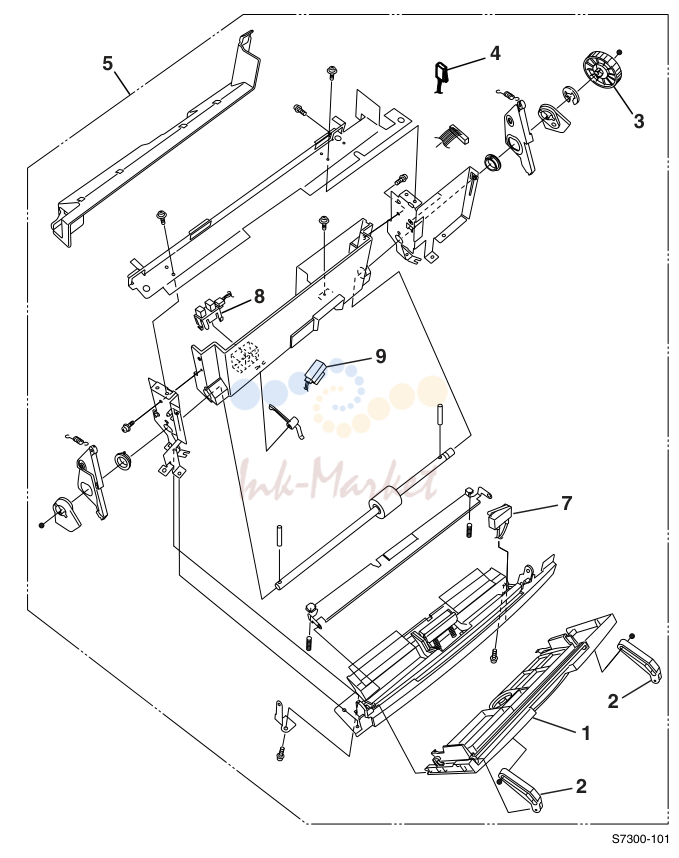

2. Field Replaceable Units (FRU) Parts List 7-197

№	Артикул	Описание
1	116-1017-00 запросить цену →	1 MPT Tray
2	012E12690 запросить цену →	2 MPT Links (Front and Rear)
3		Gear Kit 1 MPT Drive Gear
4	116-1025-00 запросить цену →	1 Top Cover Interlock Switch
5	116-1561-00 запросить цену →	1 MPT Pick Assembly (with 5, 7, 8, 9)
7		not spared 1 MPT Roller Home Sensor (part of MPT Pick
8		not spared 1 MPT Empty Sensor (part of MPT Pick
9		not spared 1 MPT OHP Sensor (part of MPT Pick Assembly)

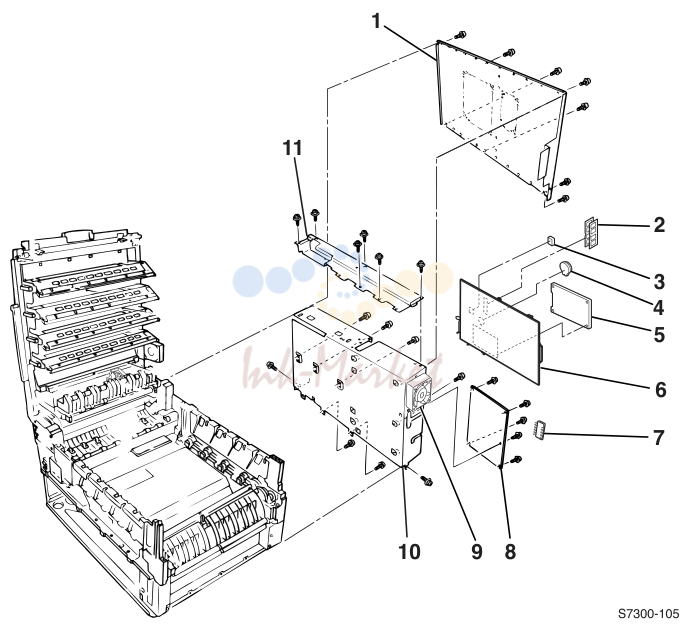

3. Field Replaceable Units (FRU) Parts List 7-199

№	Артикул	Описание
1	116-1060-00 запросить цену →	1 Rear Shield Plate
2		IC Memory; CMOS; SDRAM;
3		1 NVRAM
4		Configuration Chip:
5	650-4240-00 запросить цену →	1 Optional Hard Drive
6	671-5273-80 запросить цену →	1 Image Processor Board
7	116-1572-00 запросить цену →	1 Print Engine Controller Board EEPROM
8	116-1538-00 запросить цену →	1 Print Engine Controller Board
9	116-1023-00 запросить цену →	1 Electrical Cage Fan
10	116-1050-00 запросить цену →	1 Electrical Card Cage
11	116-1059-00 запросить цену →	1 Top Cable Shield

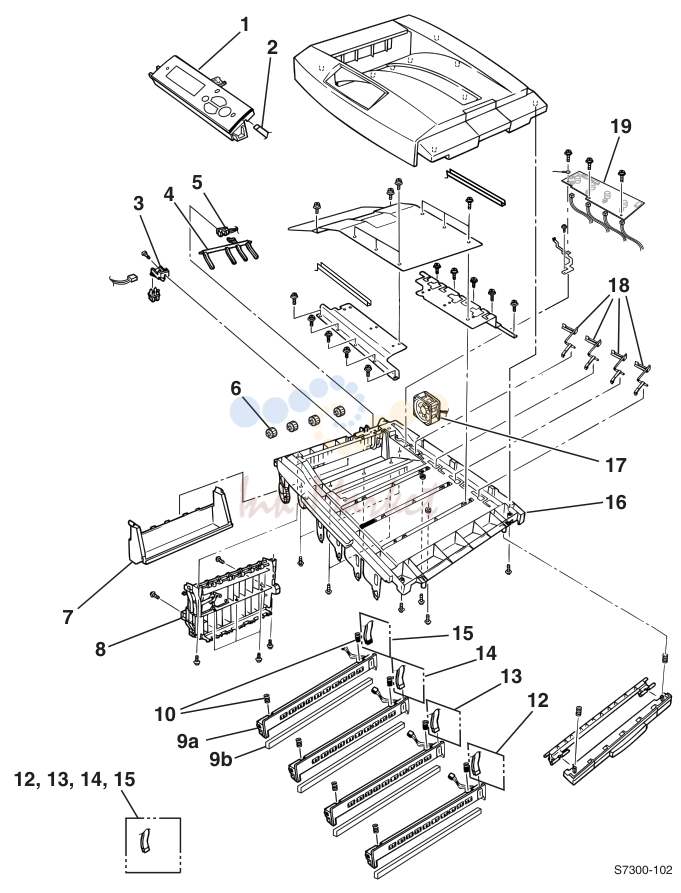

4. Field Replaceable Units (FRU) Parts List 7-201

№	Артикул	Описание
1	333-4383-00 запросить цену →	1 Front Panel Assembly
2		Harness Kit 1 Front Panel Harness
3	116-1054-00 запросить цену →	1 Top Output Eject Sensor
4		Flag Kit 1 Stack Full Sensor Actuator
5	116-1000-00 запросить цену →	1 Stack Full Sensor
6		Hardware Kit Exit Rollers
7	116-1057-00 запросить цену →	1 Top Output Tray
8	116-1549-00 запросить цену →	1 Eject Guide Assembly
10		Hardware Kit 1 LED Assembly Spring
12		LED Harness Kit 1 Black LED Wiring Harness
13		LED Harness Kit 1 Yellow LED Wiring Harness
14		LED Harness Kit 1 Magenta LED Wiring Harness
15		LED Harness Kit 1 Cyan LED Wiring Harness
16	116-1548-00 запросить цену →	1 Top Cover Inner Frame
17	116-1024-00 запросить цену →	1 Rear Fuser Cooling Fan
18		Flag Kit 1 Toner Cartridge Sensor Actuator
19	116-1586-00 запросить цену →	1 Toner Sensor Board

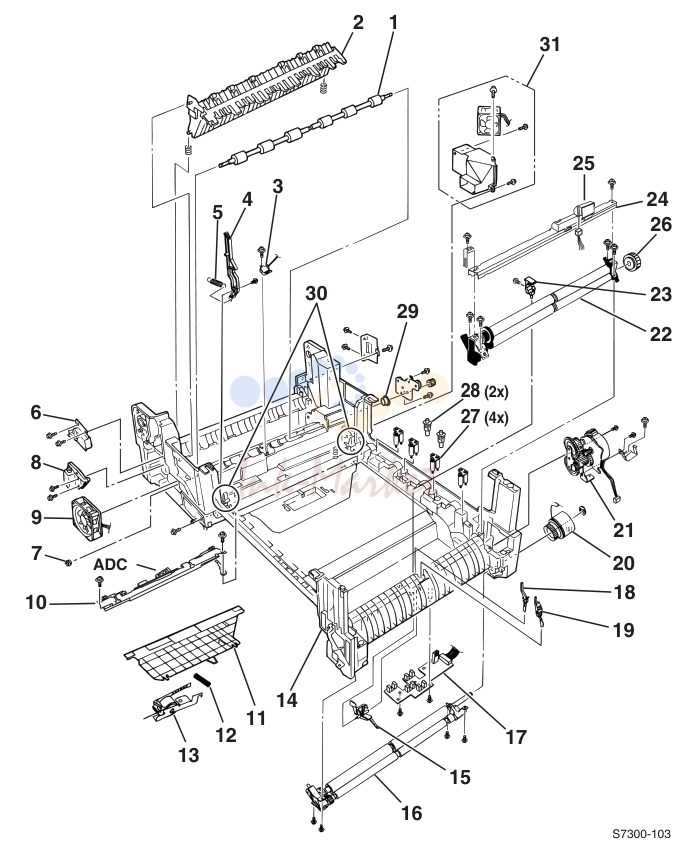

5. Field Replaceable Units (FRU) Parts List 7-203

№	Артикул	Описание
1	116-1022-00 запросить цену →	1 Fuser Exit Roller
2	116-1019-00 запросить цену →	1 Duplex Guide Assembly
3	116-1587-00 запросить цену →	1 Fuser Exit Sensor Assembly
4	003E55690 запросить цену →	1 Fuser Latching Handle (Front)
5		Hardware Kit 1 Fuser Latch Handle Spring
6	116-1021-00 запросить цену →	1 Top/Side Output Solenoid
7		Hardware Kit 1 Fuser Exit Roller Bushing (Front)
8	116-1020-00 запросить цену →	1 Duplex Gate Solenoid Assembly
9	116-1066-00 запросить цену →	1 Front Power Supply Fan
10	116-1573-00 запросить цену →	1 Color Registration Sensor Assembly (includes ADC
11	116-1570-00 запросить цену →	1 Color Registration Plate Shutter (includes Color Chip
12		Hardware Kit 1 Registration Shutter Spring
13	116-1569-00 запросить цену →	1 Color Registration Shutter Solenoid
14	116-1558-00 запросить цену →	1 Printer Unit Chassis
15		Flag Kit 1 Registration Entrance Sensor Actuator (B)
16	116-1015-00 запросить цену →	1 Registration Roller Assembly (B)
17	160K79190 запросить цену →	1 Entrance Sensor Board
18		Flag Kit 1 Transfer Belt Entrance Sensor Actuator)
19		Flag Kit 1 MPT Entrance Sensor Actuator
20	116-1563-00 запросить цену →	1 Registration Clutch
21	116-1559-00 запросить цену →	1 Registration Motor Assembly
22	116-1560-00 запросить цену →	1 Registration Roller Assembly (A)
23		not spared 1 Auto Thickness Sensor Anvil
24	116-1577-00 запросить цену →	1 Pickup Plate Assembly
25	116-1578-00 запросить цену →	1 Pickup Cover Assembly
26		Gear Kit 1 Registration Drive Gear (A)
27	115K01970 запросить цену →	4 Drum Contact Assembly (3-Pin)
28	116-1068-00 запросить цену →	2 Transfer Unit Contact Assembly
29		Hardware Kit 1 Fuser Exit Roller Bushing (Back))
30	650-4242-01 запросить цену →	1 Transfer Unit Latch
31	116-1028-00 запросить цену →	1 Rear Power Supply Fan

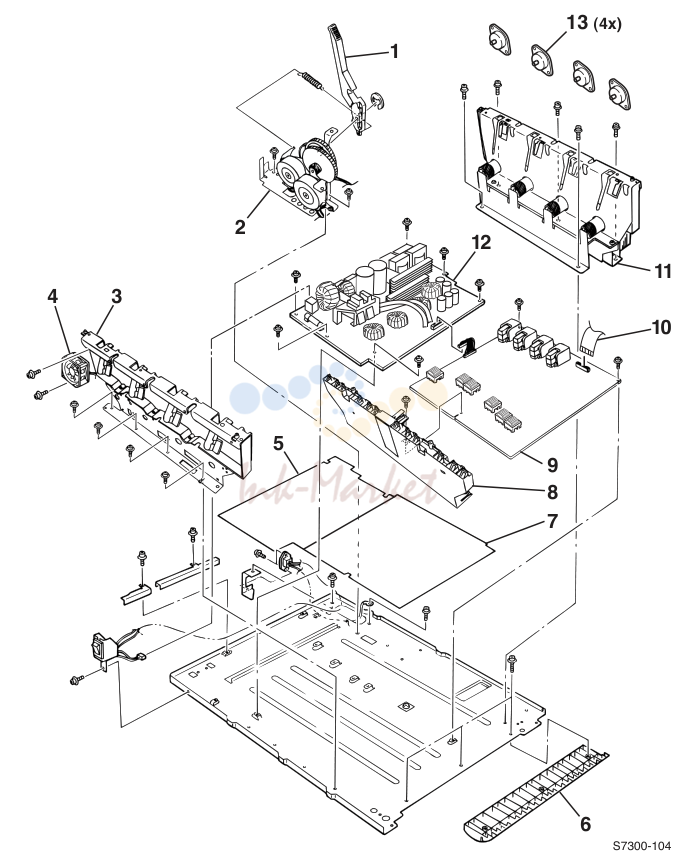

6. Field Replaceable Units (FRU) Parts List 7-205

№	Артикул	Описание
1	003E55700 запросить цену →	1 Fuser Latching Handle (Rear)
2	116-1556-00 запросить цену →	1 Transfer Unit Motor Assembly
3	116-1029-00 запросить цену →	1 Front Plate Assembly
4	116-1215-00 запросить цену →	1 Front Chassis Fan
5	116-1034-00 запросить цену →	1 LVPS Insulator
6	116-1067-00 запросить цену →	1 Duplex Exit Paper Guide
7	116-1033-00 запросить цену →	1 HVPS Insulator
8	116-1557-00 запросить цену →	Imaging Unit Contact Assembly (HV)
9	116-1568-00 запросить цену →	1 High Voltage Power Supply
10		Harness Kit 1 High Voltage Harness
11	116-1554-00 запросить цену →	1 Back Plate Assembly w/Drive Gears
12	116-1536-00 запросить цену →	1 (115 VAC) Low Voltage Power Supply
13	116-1064-00 запросить цену →	1 Imaging Unit Motor

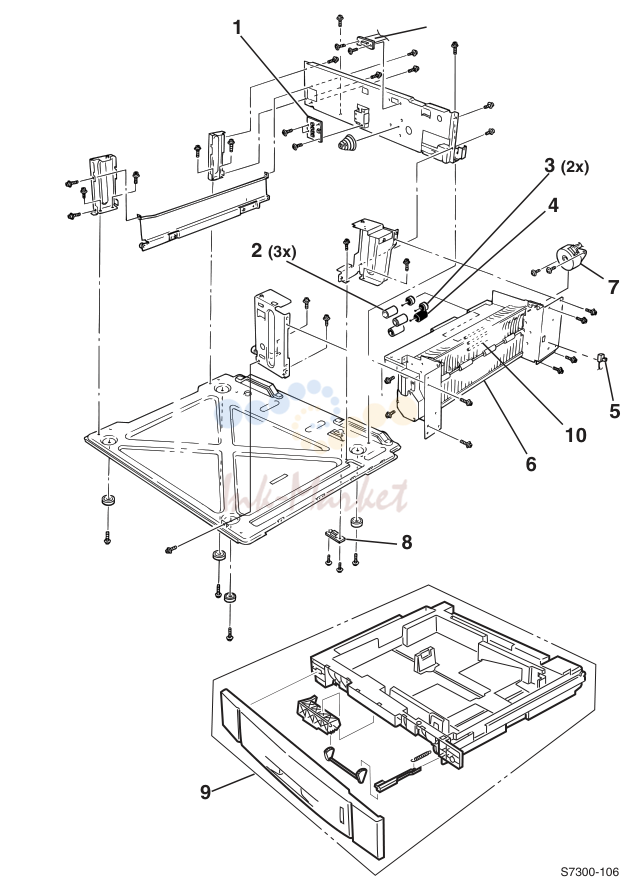

7. Field Replaceable Units (FRU) Parts List 7-207

№	Артикул	Описание
1	116-1007-00 запросить цену →	Paper Size Sensor Board with Ribbon Harness
2	116-1062-00 запросить цену →	Paper Feed Roller Kit (3 Rollers)
3	116-1216-00 запросить цену →	Bearing, One-Way, Feed Roller
4	116-1562-00 запросить цену →	Torque Limiter, Retard Roller
5	116-1065-00 запросить цену →	Door A Interlock Switch
6	116-1553-00 запросить цену →	Main Feeder Assembly
7	116-1555-00 запросить цену →	Paper Feed Motor
8	116-1085-00 запросить цену →	Bottom LTA Connector
9	116-1552-00 запросить цену →	Paper Tray Cassette (Tray 1 only)
10	116-1643-00 запросить цену →	Jam Access Shutter w/ Return Spring

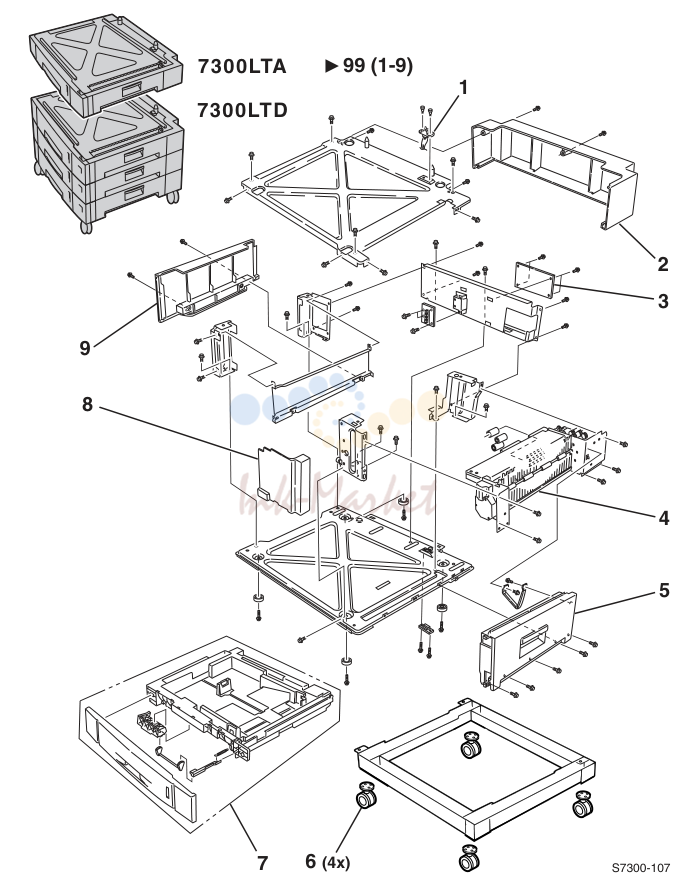

8. Field Replaceable Units (FRU) Parts List 7-209

№	Артикул	Описание
1	116-1040-00 запросить цену →	1 LTA Top Connector
2	116-1044-00 запросить цену →	1 LTA Rear Cover
3	116-1581-00 запросить цену →	1 LTA Controller Board
4	116-1047-00 запросить цену →	1 Lower Feeder Assembly (LTA, 1st & 2nd Tray of LTD)
5	116-1046-00 запросить цену →	1 LTA Right Side Cover (Door)
6	116-1013-00 запросить цену →	4 Caster Wheel
7	116-1580-00 запросить цену →	1 LTA/LTD Media Tray (Trays 2, 3, 4, 5)
8	116-1043-00 запросить цену →	1 LTA Front Right Cover
9	116-1045-00 запросить цену →	1 LTA Left Cover
1		Fuser
110		Volt 016-1998-00
220		Volt 016-1999-00
2		Transfer Unit 016-2000-00
3		Toner Cartridges:
4		Imaging Units
7-214		Phaser 7300 Color Printer Service Manual

9. Field Replaceable Units (FRU) Parts List 7-215

№	Артикул	Альт. артикул	Описание
90			g/m2 (24 lb. bond) 210 x 297 mm 500 sheets 016-1369-00
11			x 17 in. 500 sheets 016-1699-00
297			x 420 mm 500 sheets 016-1700-00
320			x 450 mm 500 sheets 016-1901-00
12			x 18 in. 500 sheets 016-1900-00
148			g/m2 A4 (Metric Letter) 100 sheets 016-1705-00
11			x 17 in. 50 sheets 016-1718-00
12			x 18 in. 50 sheets 016-1940-00
210			x 297 mm (176 g/m2) (38.1 x 99.1 mm labels)
210			x 297 mm (176 g/m2) (67.7 x 99.1 mm labels)
20			sheets / 1 insert per sheet
20			sheets / 1 insert per sheet
210			x 297 mm cards
51			x 89 mm cards
7-216			Phaser 7300 Color Printer Service Manual
