Содержание
- 1. Covers
- 2. Universal Paper Tray
- 3. Paper Feed I
- 4. Paper Feed II
- 5. Paper Feed III
- 6. Housing Assembly Retard
- 7. Chute Assembly Out
- 8. Chute Assembly Exit
- 9. Transfer Roller & Fuser Assembly (RMIs)
- 10. Xerographics
- 11. Holder Toner Cartridge Assembly

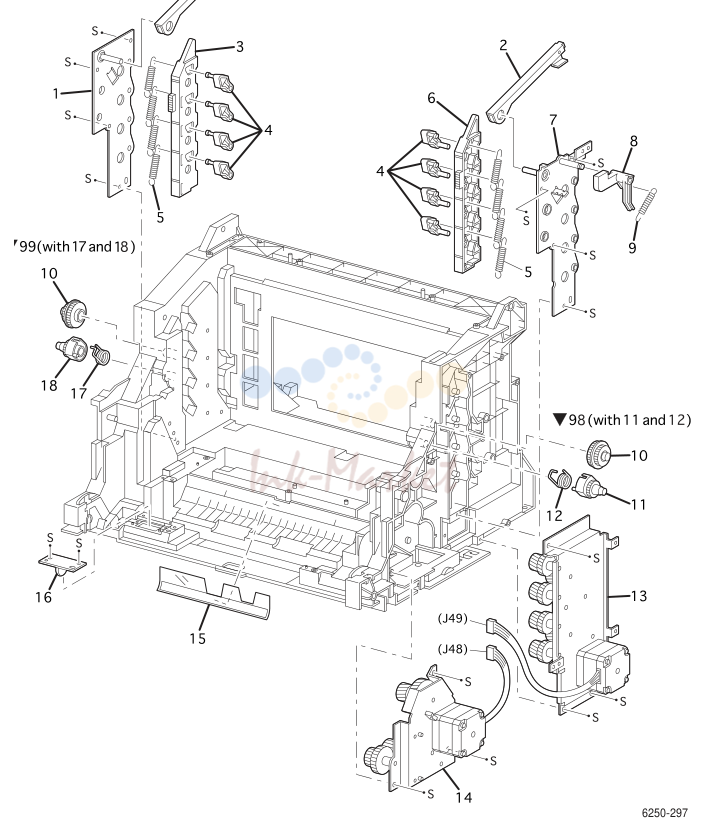

- 12. Frame and Drive Assemblies

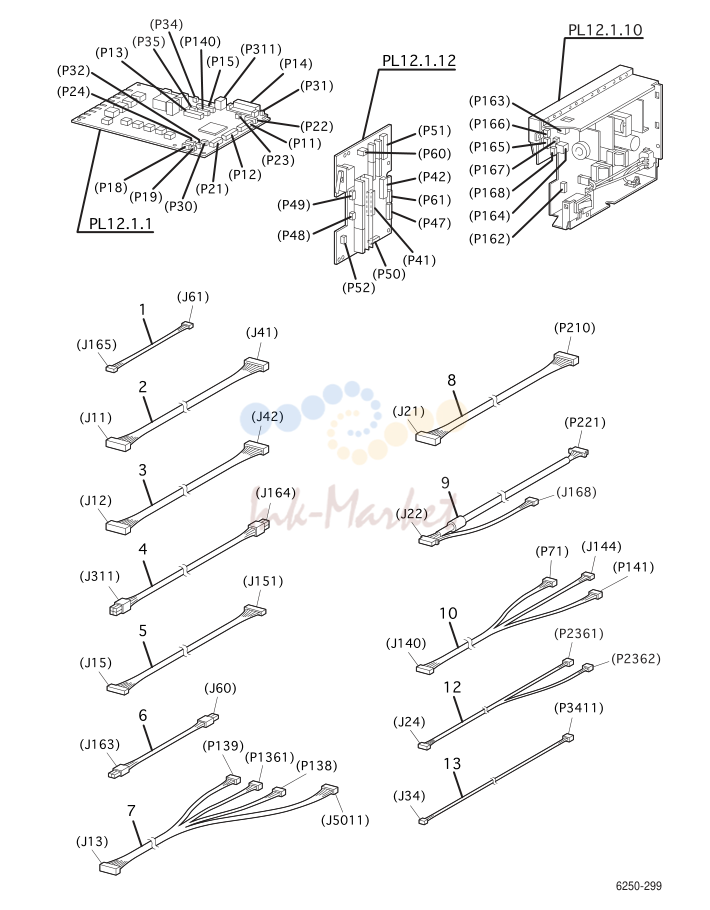

- 13. Harness Assemblies

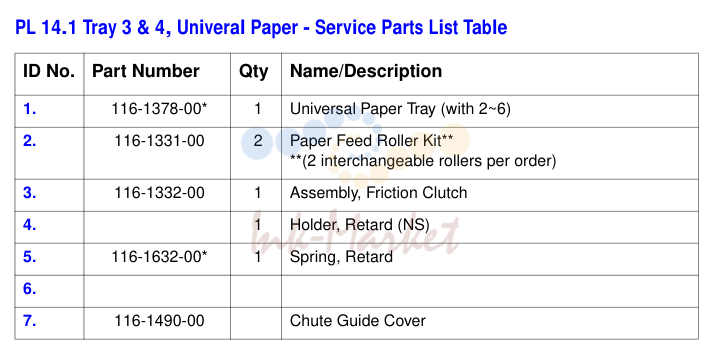

- 14. Paper Trays 3 & 4

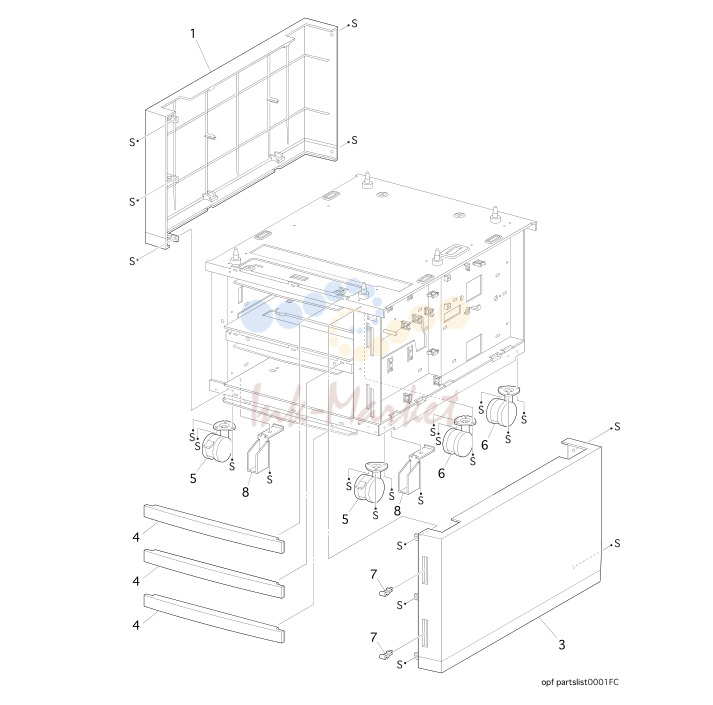

- 15. High-Capacity Feeder Covers

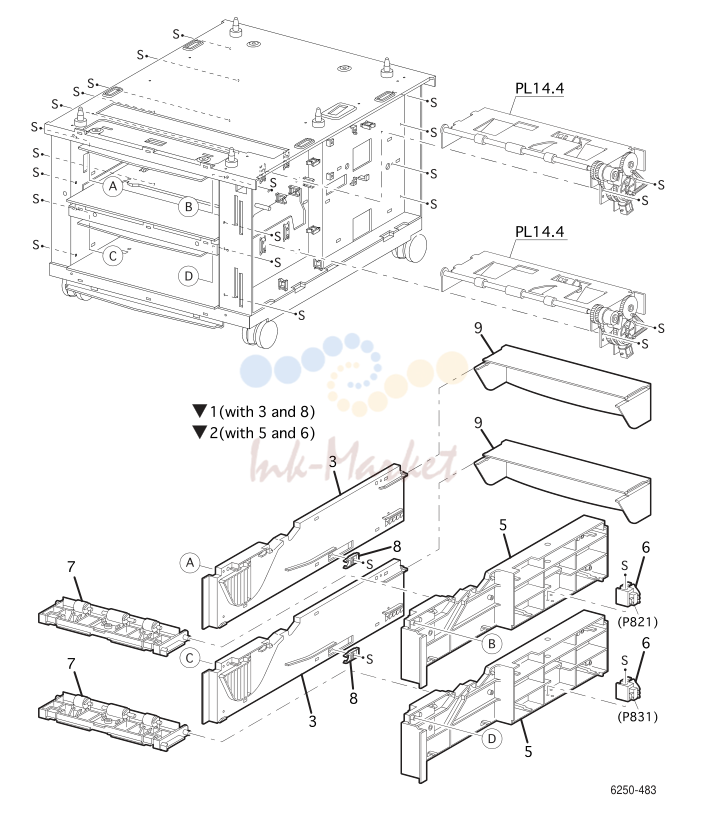

- 16. High-Capacity Feeder Guides and Turn Chute

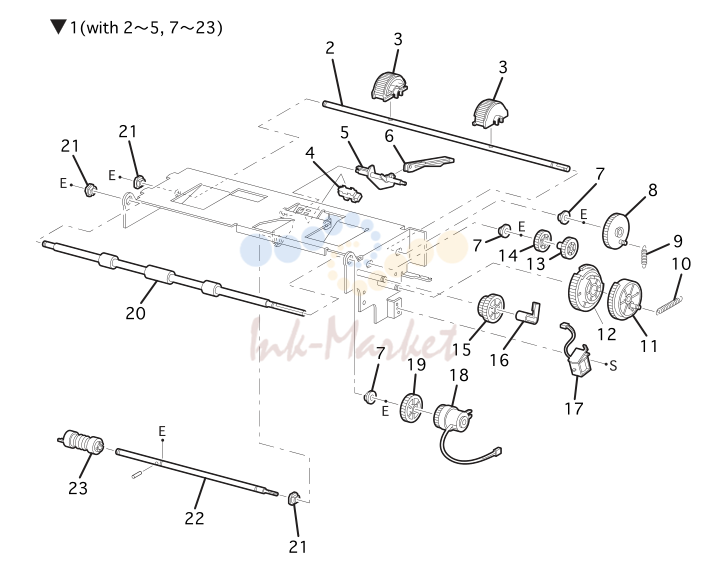

- 17. Paper Pick Assembly Trays 3 & 4

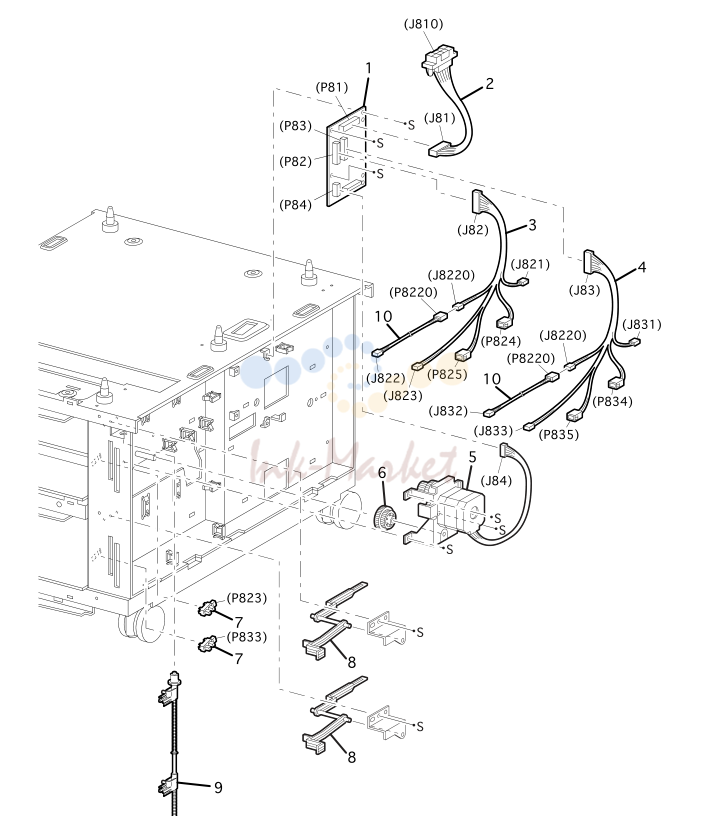

- 18. High-Capacity Feeder Harness, Board and

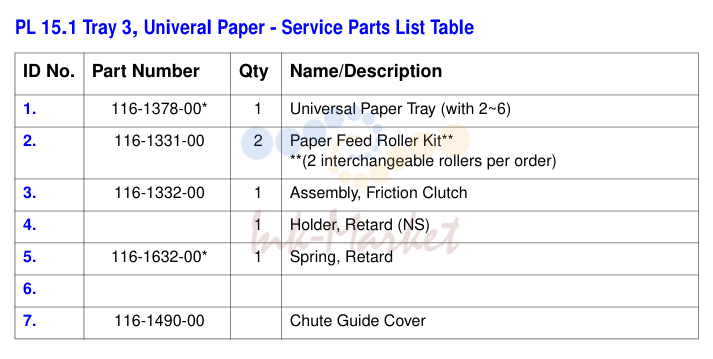

- 19. Paper Tray 3

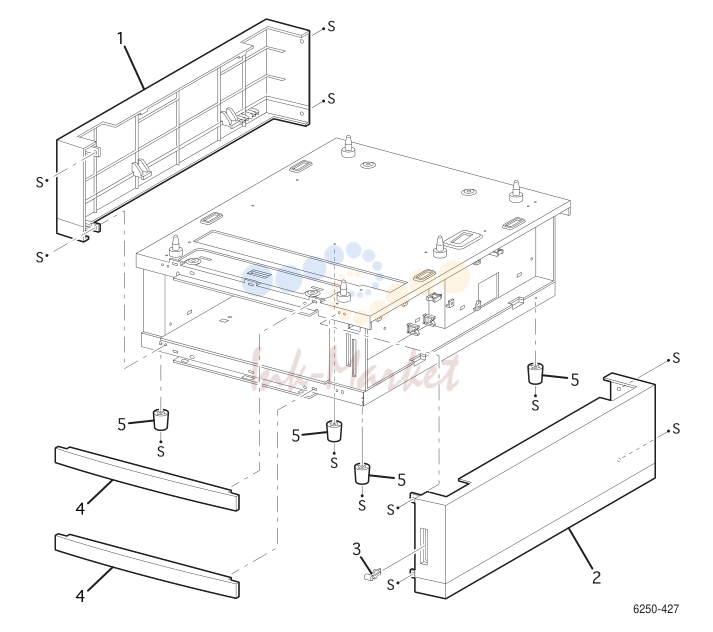

- 20. 500-sheet Feeder Covers

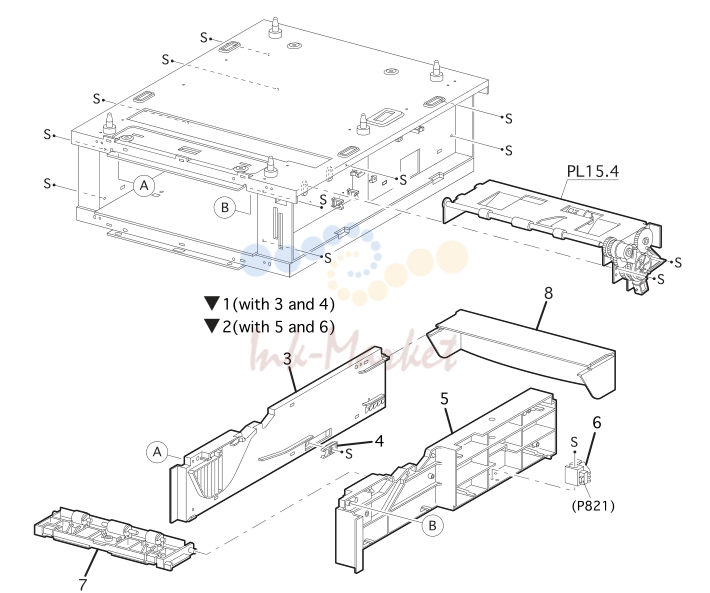

- 21. 500-sheet Feeder Guides and Turn Chute
- 22. Paper Pick Assembly Tray 3
- 23. 500-sheet Feeder Harness, Board and Motor

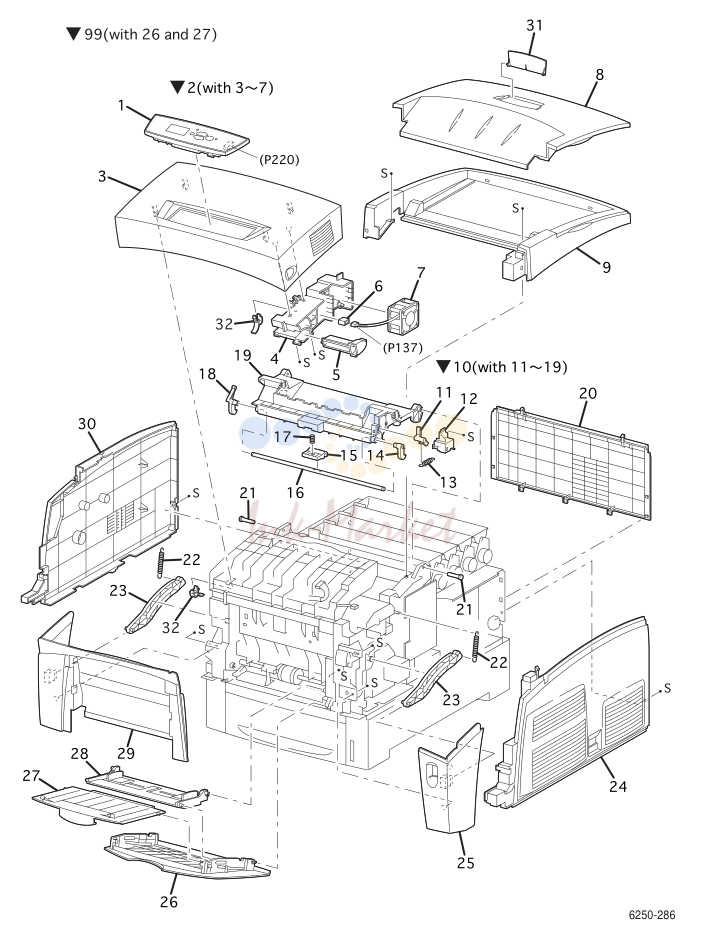

1. Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 333-4405-00 запросить цену → | Control Panel (Front Panel Display) | |
| 2 | 116-1357-00 запросить цену → | Cover Assembly, Front (with 3-7) | |
| 3 | Cover, Front (NS, part of PL 1.1.2) | ||
| 4 | Holder, Lever Out (NS) | ||
| 5 | Lever Out (NS) | ||
| 6 | Con. Amp 175694-3 (NS) | ||
| 7 | 116-0004-00 запросить цену → | Fan, Fuser | |
| 8 | 116-1074-00 запросить цену → | Cover Assembly, Top | |
| 9 | 116-1359-00 запросить цену → | Cover, Top Main | |
| 10 | 116-1360-00 запросить цену → | Cover Assembly, Top Image Unit (with11-19) (Door C) | |
| 11 | CAM I/R (NS) | ||
| 12 | Cover, CAM (NS) | ||
| 13 | Spring, CAM I/R (NS) | ||
| 14 | 116-0011-00 запросить цену → | Latch, Top Right | |
| 15 | Handle, Top (NS) | ||
| 16 | Shaft Latch, Top (NS) | ||
| 17 | Spring, Handle (NS) | ||
| 18 | 116-1372-00 запросить цену → | Latch, Top Left | |
| 19 | Cover, Top Image Unit (Door C)(NS) | ||
| 20 | 116-0016-00 запросить цену → | Cover, Rear | |
| 21 | 116-0492-00 запросить цену → | Stud, Top (1 per order) | |
| 22 | 116-0586-00 запросить цену → | Spring, Link (1 per order) | |
| 23 | 116-0963-00 запросить цену → | Link (1 per order) | |
| 24 | 116-1373-00 запросить цену → | Cover, Side, Right | |
| 25 | 116-1322-00 запросить цену → | Cover Assembly, Front Right | |
| 26 | Cover, Tray 1 (MPT) (NS, part of Tray 1 99) | ||
| 27 | Tray 1 Slide (NS, part of Tray 1 99) | ||
| 28 | 116-1375-00 запросить цену → | Assembly, Tray 1, Base | |
| 29 | 116-1376-00 запросить цену → | Cover Assembly, Front Left | |
| 30 | 116-1327-00 запросить цену → | Cover, Side, Left | |
| 31 | 116-1096-00 запросить цену → | Cover, Top Stopper | |
| 32 | 116-1592-00 запросить цену → | Kit, Cover Front Retaining Clips |

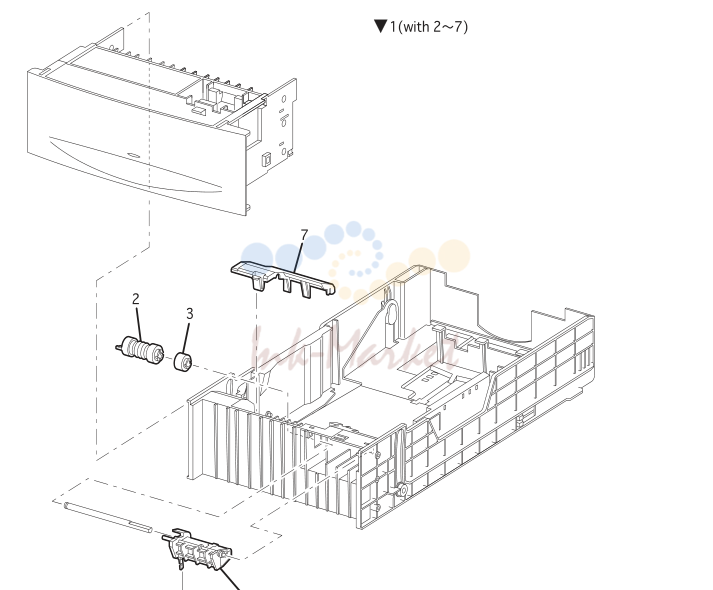

2. Universal Paper Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1378-00 запросить цену → | Universal Paper Tray (with 2~6) | |
| 2 | 116-1331-00 запросить цену → | Paper Feed Roller Kit* | |
| 3 | 116-1332-00 запросить цену → | Assembly, Friction Clutch | |
| 4 | Holder, Retard (NS) | ||
| 5 | 116-1632-00 запросить цену → | Spring, Retard | |
| 7 | 116-1490-00 запросить цену → | Chute, Guide Cover |

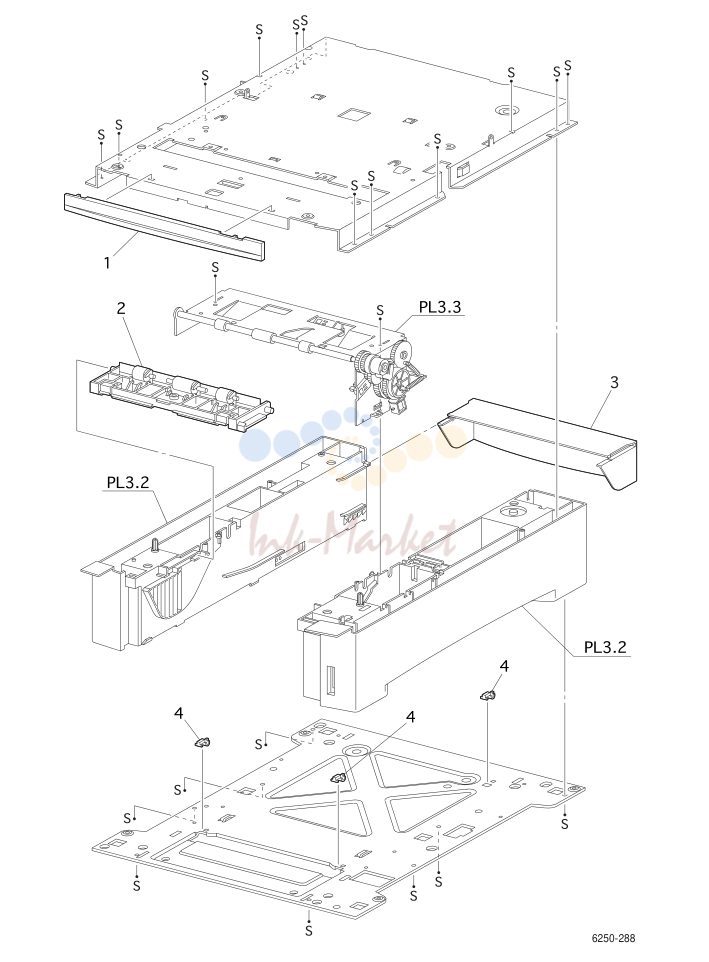

3. Paper Feed I
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1335-00 запросить цену → | Cover, Feeder, Front | |
| 2 | 116-1336-00 запросить цену → | Assembly, Turn Chute | |
| 3 | 116-1491-00 запросить цену → | Cover, Paper Tray, Rear | |
| 4 | 116-1338-00 запросить цену → | Block (1 per order) | |
| 5 | 212-0237-00 запросить цену → | Long Screw (M3 x 85) Kit (2 per order) | |
| 99 | 116-1631-00 запросить цену → | Assembly, Feeder (with 1 - 4 & PL 3.2 & PL 3.3) |

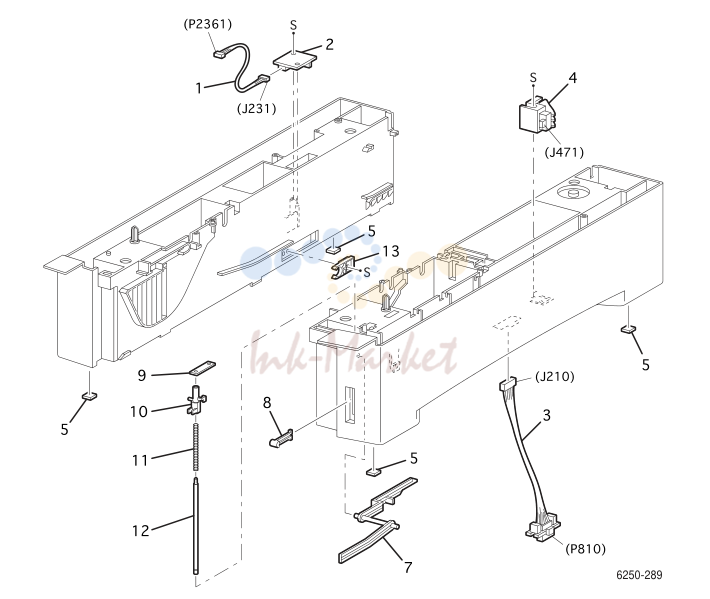

4. Paper Feed II
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1340-00 запросить цену → | Assembly, Harness, Temperature/Humidity | |
| 2 | 116-1341-00 запросить цену → | Sensor, Temperature/Humidity | |
| 3 | 116-1342-00 запросить цену → | Asssembly, Harness, LTA (HCF) (J210~P810) | |
| 4 | 116-1343-00 запросить цену → | Assembly, Paper Size Switch | |
| 5 | 116-1625-00 запросить цену → | Printer Feet (4 per order) | |
| 7 | 116-1345-00 запросить цену → | Lever, Low Paper | |
| 8 | 116-1346-00 запросить цену → | Indicator, Paper Level | |
| 9 | Indicator, Holder, Shaft (NS) | ||
| 10 | 116-1348-00 запросить цену → | Indicator, Guide | |
| 11 | Indicator, Spring (NS) | ||
| 12 | Indicator, Shaft (NS) | ||
| 13 | 116-1351-00 запросить цену → | Paper Tray Stopper |

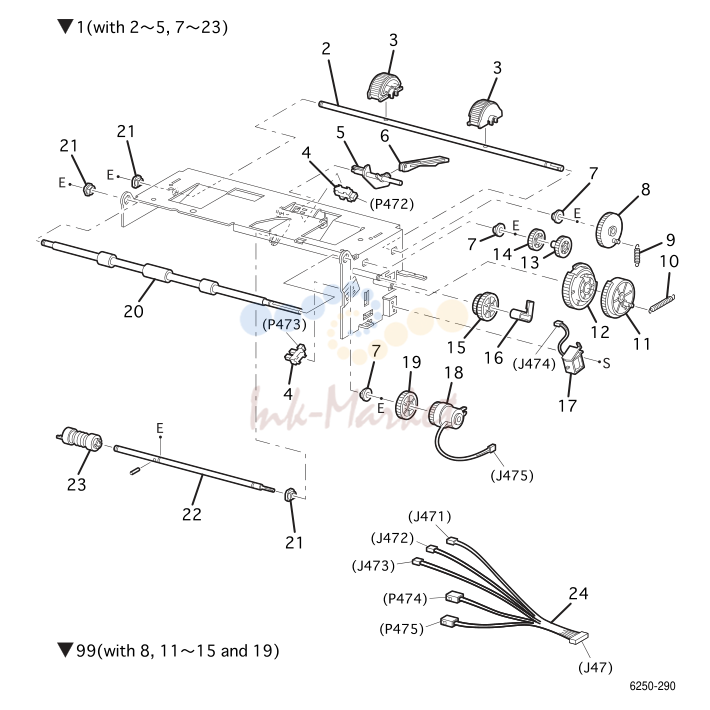

5. Paper Feed III
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1352-00 запросить цену → | Assembly, Paper Pick (with 2~5 & 7~23) | |
| 2 | Shaft, Feed 1 (NS) | ||
| 3 | 116-1353-01 запросить цену → | Paper Pick Roller Kit (2 per order) | |
| 4 | 116-1354-00 запросить цену → | Sensor, (No Paper, Low Paper) | |
| 5 | 116-1355-00 запросить цену → | Actuator, No Paper | |
| 6 | 116-1356-00 запросить цену → | Actuator, Link (not included with item 1) | |
| 7 | Bearing - Metal (NS) | ||
| 8 | Gear, Feed 1 (NS) | ||
| 9 | Spring, Feed 1 (NS) | ||
| 10 | Spring, Feed H (NS) | ||
| 11 | Gear, Feed H2 (NS part of 99) | ||
| 12 | Gear, Feed H1 (NS part of 99) | ||
| 13 | Gear, Feed 2 (NS part of 99) | ||
| 14 | Gear, Idler Feed (NS part of 99) | ||
| 15 | Gear, Idler (NS part of 99) | ||
| 16 | Clutch Stopper (NS) | ||
| 17 | 116-1361-00 запросить цену → | Feed Solenoid | |
| 18 | 116-1362-00 запросить цену → | Assembly, Clutch Turn | |
| 19 | Gear, Idler In (NS part of 99) | ||
| 20 | 116-1363-00 запросить цену → | Assembly, Roll Turn | |
| 21 | Bearing - Black (NS) | ||
| 22 | Shaft, Feed 2 (NS) | ||
| 23 | 116-1331-00 запросить цену → | Paper Feed Roller Kit* | |
| 24 | 116-1366-00 запросить цену → | Assembly, Harness, Feeder (J47-J471/J472/J473/P474/ |

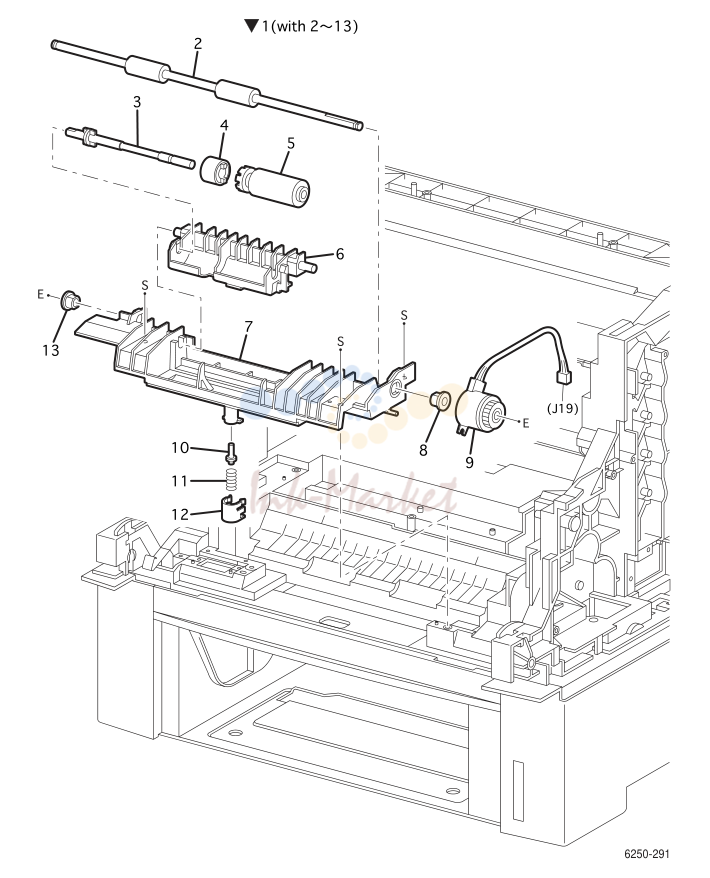

6. Housing Assembly Retard
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1492-00 запросить цену → | Assembly, Housing Retard (with 2~13) | |
| 2 | Roll, Turn (NS) | ||
| 3 | Shaft, Retard (NS) | ||
| 4 | Assembly, Friction Clutch (NS) | ||
| 5 | 116-1371-00 запросить цену → | Assembly, Retard Roll | |
| 6 | Holder, Retard (NS) | ||
| 7 | Housing, Retard (NS) | ||
| 8 | Bearing (NS) | ||
| 9 | Turn Clutch (NS) | ||
| 10 | Stud, Retard (NS) | ||
| 11 | Spring, Retard 370 (NS) | ||
| 12 | Cap, Retard (NS) | ||
| 13 | Bearing, Ground (NS) |

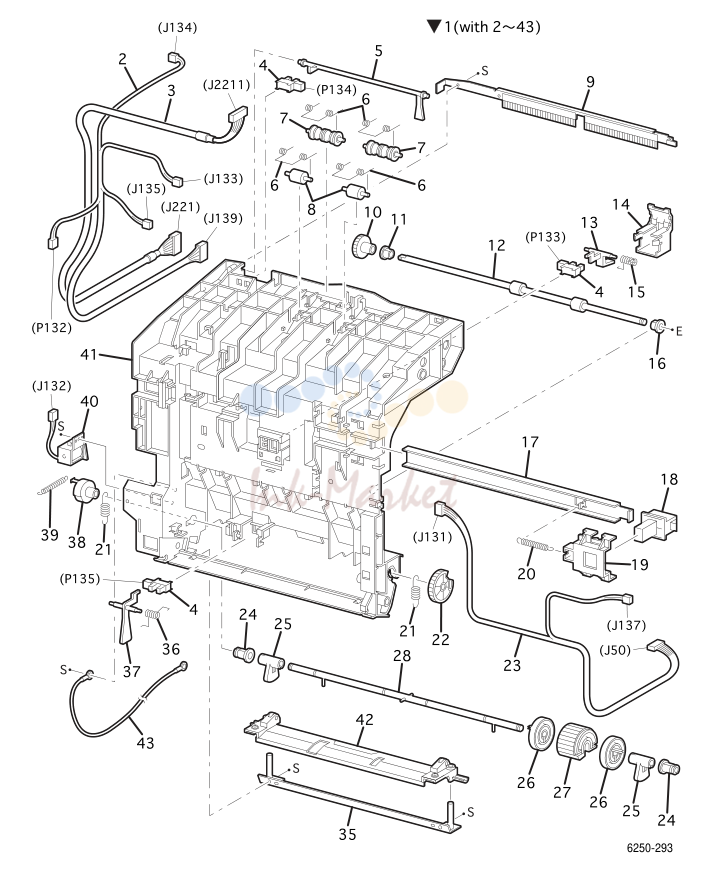

7. Chute Assembly Out
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1591-00 запросить цену → | Assembly, Chute Out (with 2~43 & PL 7.1) | |
| 2 | 116-1411-00 запросить цену → | Assembly, Harness, Front 2 | |
| 3 | 116-1593-00 запросить цену → | Assembly, Harness, Front Panel | |
| 4 | 116-1413-00 запросить цену → | Sensor, (Dup Jam, Full Stack, MSI No Paper) (1 per | |
| 5 | 116-1414-00 запросить цену → | Actuator, Output Tray Full (Full Stack) | |
| 6 | 116-1634-00 запросить цену → | Spring, Pinch Exit (1 per order) | |
| 7 | 116-1416-00 запросить цену → | Roll, Pinch Exit (1 per order) | |
| 8 | 116-1417-00 запросить цену → | Roll, Pinch (1 per order) | |
| 9 | 116-1418-00 запросить цену → | Eliminator Assembly | |
| 10 | 116-1419-00 запросить цену → | Gear 30 | |
| 11 | Bearing Ground (NS) | ||
| 12 | 116-1420-00 запросить цену → | Roll, Dup (Duplex) | |
| 13 | 116-1421-00 запросить цену → | Actuator, Duplex | |
| 14 | 116-1422-00 запросить цену → | Actuator, Cover | |
| 15 | 116-1423-00 запросить цену → | Spring, Sensor Dup (Duplex) | |
| 16 | Bearing (NS) | ||
| 17 | Latch, Plate (NS) | ||
| 18 | Latch, Out (NS) | ||
| 19 | Latch, Holder (NS) | ||
| 20 | 116-1425-00 запросить цену → | Latch, Spring Out | |
| 21 | 116-1426-00 запросить цену → | Spring, N/F MPT 250GF (1 per order) | |
| 22 | 116-1427-00 запросить цену → | Gear, MPT | |
| 23 | 116-1594-00 запросить цену → | Assembly, Harness Duplex | |
| 24 | Bearing, MPT (NS) | ||
| 25 | 116-1430-00 запросить цену → | CAM, MPT (1 per order) | |
| 26 | 116-1431-00 запросить цену → | Core, Roll, MPT (1 per order) | |
| 27 | 116-1432-00 запросить цену → | Assembly, Feed Roll | |
| 28 | Shaft MPT (NS) | ||
| 35 | 116-1433-00 запросить цену → | Plate, Out MPT | |
| 36 | 116-1434-00 запросить цену → | Sensor, Spring MPT | |
| 37 | 116-1435-00 запросить цену → | Actuator, MPT | |
| 38 | 116-1436-00 запросить цену → | Solenoid Stopper | |
| 39 | 116-1437-00 запросить цену → | Solenoid, Spring | |
| 40 | 116-1438-00 запросить цену → | Feed Solenoid, MPT | |
| 41 | Chute, Out (NS) | ||
| 42 | 116-1439-00 запросить цену → | Assembly, Bottom Plate, MPT | |
| 43 | 116-1440-00 запросить цену → | Assembly, Wire, Earth GRND |
8. Chute Assembly Exit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1595-00 запросить цену → | Chute Assembly, Exit (with 2~13) | |
| 2 | Gear Roll (NS) | ||
| 3 | Bearing Earth (NS) | ||
| 4 | Roll, Exit (NS) | ||
| 5 | Roll, Mid (NS) | ||
| 6 | Chute, Exit Lower (NS) | ||
| 7 | Bearing (NS) | ||
| 8 | Assembly, Duplex Motor (NS) | ||
| 9 | Gear, 42 (NS) | ||
| 10 | Gear, 40/42 (NS) | ||
| 11 | Gear, 48 (NS) | ||
| 12 | Grommet (NS, part of PL 7.1.99) | ||
| 13 | Sleeve (NS, part of PL 7.1.99) | ||
| 99 | 116-1596-00 запросить цену → | Kit, Bushing (with12, qty 3, 13 qty 3) |

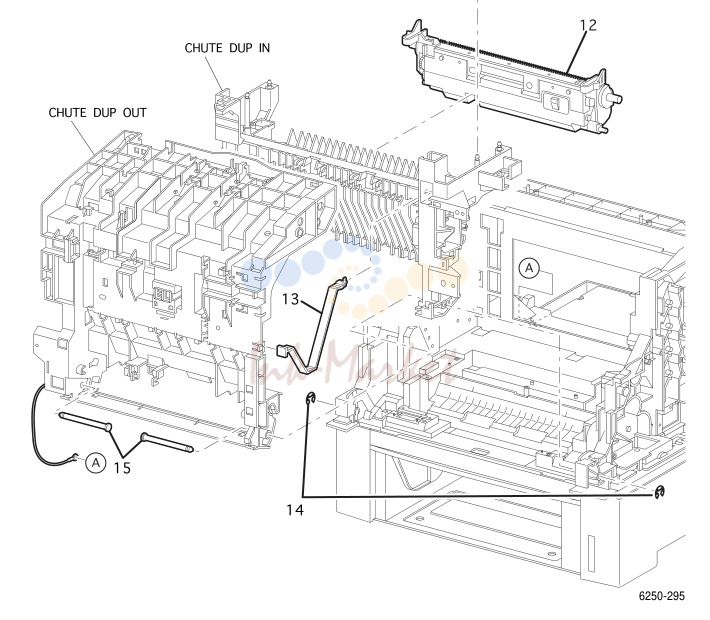

9. Transfer Roller & Fuser Assembly (RMIs)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 116-1447-00 запросить цену → | Actuator, Exit | |
| 8 | 116-1448-00 запросить цену → | Actuator, Spring | |
| 12 | 108R00592 запросить цену → | Transfer Roller, (BTR) | |
| 13 | 116-1449-00 запросить цену → | Strap | |
| 14 | 116-1528-00 запросить цену → | E-Ring (part of E-Ring Kit ) | |
| 15 | 116-1450-00 запросить цену → | Shaft, Pivot (1 per order) |

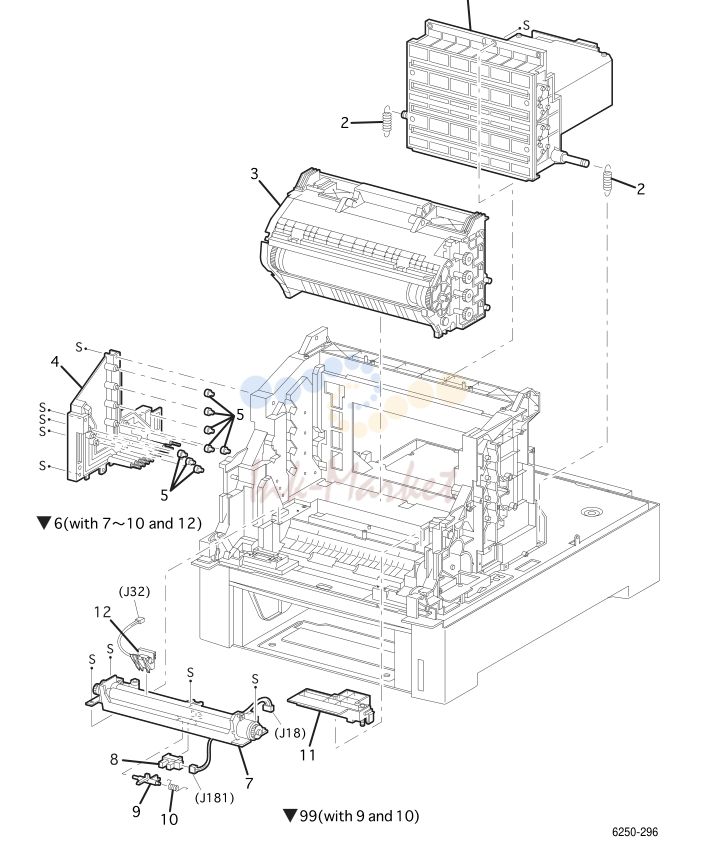

10. Xerographics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1597-00 запросить цену → | Laser Unit | |
| 2 | 116-1452-00 запросить цену → | Spring, ROS (1 per order) | |
| 3 | 108R00591 запросить цену → | Imaging Unit, Phaser 6250 | |
| 4 | 116-1453-00 запросить цену → | Bias Housing Assembly | |
| 5 | 116-1454-00 запросить цену → | Plunger, Stud (Biasing Buttons) (1 per order) | |
| 6 | 116-1598-00 запросить цену → | Assembly, Chute Registration (with 7~10 and 12) | |
| 7 | Registration Clutch (NS) | ||
| 8 | 116-1413-00 запросить цену → | Sensor, Registration | |
| 9 | 116-1456-00 запросить цену → | Actuator, Registration | |
| 10 | 116-1457-00 запросить цену → | Actuator Spring, Registration | |
| 11 | 116-1458-00 запросить цену → | Assembly, Housing, Electrical | |
| 12 | 116-1459-00 запросить цену → | OHP Sensor (with Harness) Kit | |
| 99 | 116-1627-00 запросить цену → | Kit, Registration Sensor Actuator and Spring |

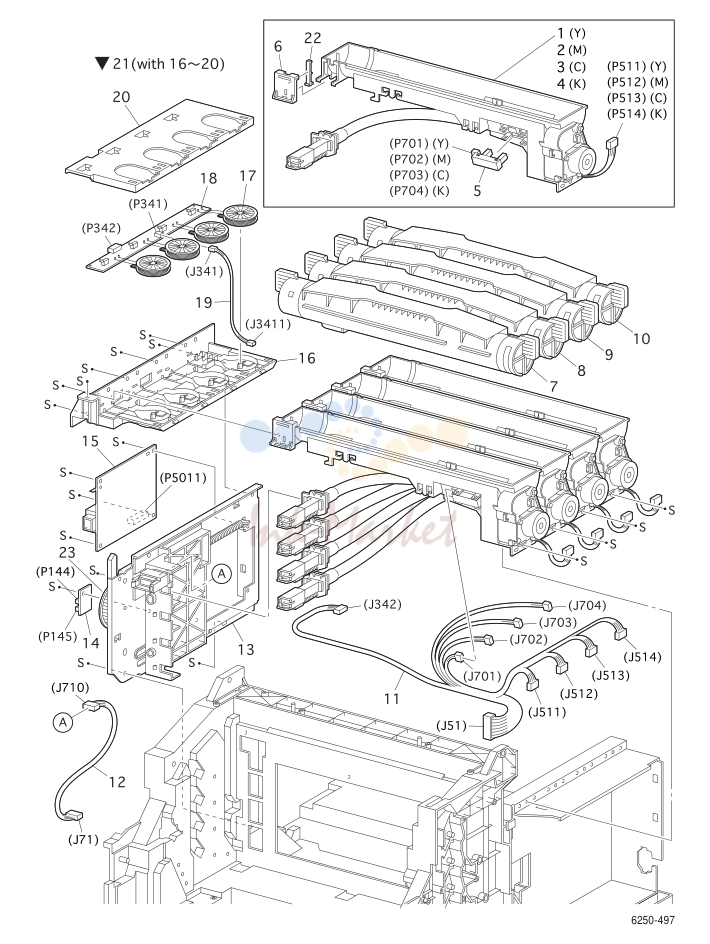

11. Holder Toner Cartridge Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1599-00 запросить цену → | Holder, Toner Cartridge Assembly, Yellow | |
| 2 | 116-1600-00 запросить цену → | Holder, Toner Cartridge Assembly, Magenta | |
| 3 | 116-1601-00 запросить цену → | Holder, Toner Cartridge Assembly, Cyan | |
| 4 | 116-1602-00 запросить цену → | Holder, Toner Cartridge Assembly, Black | |
| 5 | 116-1603-00 запросить цену → | Sensor, No Toner | |
| 6 | 116-1604-00 запросить цену → | Switch Bracket, Toner CTG-IN | |
| 7 | 106R00670 запросить цену → | Yellow Toner Cartridge, Standard-Capacity | |
| 8 | 106R00669 запросить цену → | Magenta Toner Cartridge, Standard-Capacity | |
| 9 | 106R00668 запросить цену → | Cyan Toner Cartridge, Standard-Capacity | |
| 10 | 106R00671 запросить цену → | Black Toner Cartridge, Standard-Capacity | |
| 11 | 116-1606-00 запросить цену → | Harness Assy, TNR4 (J51-J511/J432/J512/J513/J514/ | |
| 12 | 116-1467-00 запросить цену → | Assembly , Harness CRUM (J71-J710) | |
| 13 | 116-1633-00 запросить цену → | Assembly, Plate Dispenser | |
| 14 | 116-1468-00 запросить цену → | **Circuit Board, EEPROM | |
| 15 | 116-1469-00 запросить цену → | Sub-High-Voltage Power Supply | |
| 16 | HSG Base, CRUM (NS, part of item 21) | ||
| 17 | HSG Assy, Coil Reader (NS, part of item 21) | ||
| 18 | Circuit Board, CRUM Reader (NS, part of item 21) | ||
| 19 | Harness Assy, RF1D2 (J341~J3411)(NS, part of item 21) | ||
| 20 | Cover, CRUM Holder (NS, part of item 21) | ||
| 21 | 116-1607-00 запросить цену → | Box Assy, CRUM Reader (with 16 ~ 20) | |
| 22 | 116-1605-00 запросить цену → | Actuator, Toner CTG-IN | |
| 23 | 116-1630-00 запросить цену → | Kit, Rack V (Gear, Rack) |
12. Frame and Drive Assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Lever, Plate Left (NS) | ||
| 2 | 116-1471-00 запросить цену → | Lever, Bracket (1 per order) | |
| 3 | 116-1472-00 запросить цену → | Lever, Link , Left | |
| 4 | 116-1473-00 запросить цену → | Lever, Drum (1 per order) | |
| 5 | 116-1474-00 запросить цену → | Lever, Spring (1 per order) | |
| 6 | 116-1475-00 запросить цену → | Link Lever, Right | |
| 7 | Lever, Plate Right (NS) | ||
| 8 | 116-1476-00 запросить цену → | Actuator, I/L | |
| 9 | 116-1477-00 запросить цену → | Spring, I/L | |
| 10 | 116-1478-00 запросить цену → | Press, Gear IDL (1 per order) | |
| 11 | 116-1479-00 запросить цену → | Press, Gear Right | |
| 12 | 116-1480-00 запросить цену → | Spring, IDT Right | |
| 13 | 116-1608-00 запросить цену → | Assembly, Developer Drive | |
| 14 | 116-1609-00 запросить цену → | Assembly, Main Drive | |
| 15 | 116-1483-00 запросить цену → | Registration, Film | |
| 16 | 116-1484-00 запросить цену → | Circuit Board, Earth GRND (Ground) | |
| 17 | 116-1485-00 запросить цену → | Spring, IDT Left | |
| 18 | 116-1486-00 запросить цену → | Press, Gear, Left | |
| 98 | 116-1610-00 запросить цену → | Gear Assy, Press R (with 11 and 12) | |
| 99 | 116-1611-00 запросить цену → | Gear Assy, Press L (with 17 and 18) |
13. Harness Assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1616-00 запросить цену → | Assembly, Harness, LVNC (J165-61) | |
| 2 | 116-1500-00 запросить цену → | Assembly, Harness, DRV 1 (J11-J41) | |
| 3 | 116-1617-00 запросить цену → | Assembly, Harness, DRV 2 (J12-J42) | |
| 4 | 116-1502-00 запросить цену → | Assembly, Harness, LVRPG (J164-311) | |
| 5 | 116-1504-00 запросить цену → | Assembly, Harness, ROSKA (J15-J151) | |
| 6 | 116-1503-00 запросить цену → | Assembly, Harness, 24 V (J60-J163) | |
| 7 | 116-1505-00 запросить цену → | Assembly, Harness, FRONT 1A (J13-P138/P139/P1361/ | |
| 8 | 116-1506-00 запросить цену → | Assembly, Harness, OPF MAIN (J121-P210) | |
| 9 | 116-1507-00 запросить цену → | Assembly, Harness, OPEPANE OPA (J22-J168/P221) | |
| 10 | 116-1508-00 запросить цену → | Assembly, Harness, EEPROM (J140-P71/J144/P141) | |
| 12 | 116-1618-00 запросить цену → | Assembly, Harness, TMPNCS (J24-J2361/P2362) | |
| 13 | 116-1620-00 запросить цену → | Assembly, Harness, RFID (J34-P3411) |
14. Paper Trays 3 & 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1378-00 запросить цену → | Universal Paper Tray (with 2~6) | |
| 2 | 116-1331-00 запросить цену → | Paper Feed Roller Kit** | |
| 3 | 116-1332-00 запросить цену → | Assembly, Friction Clutch | |
| 4 | Holder, Retard (NS) | ||
| 5 | 116-1632-00 запросить цену → | Spring, Retard | |
| 7 | 116-1490-00 запросить цену → | Chute Guide Cover |
15. High-Capacity Feeder Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1510-00 запросить цену → | Cover, Left | |
| 3 | 116-1511-00 запросить цену → | Cover, Right | |
| 4 | 116-1512-00 запросить цену → | Cover, Front (1 per order) | |
| 5 | 116-0009-00 запросить цену → | Casters, Locking (1 per order) | |
| 6 | 116-0008-00 запросить цену → | Casters, Non-Locking (1 per order) | |
| 7 | 116-1514-00 запросить цену → | Indicator, Paper (1per order) | |
| 8 | Guide Caster (NS) |
16. High-Capacity Feeder Guides and Turn Chute
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Guide Assembly, Left (with 3 and 8) (NS) | ||
| 2 | Guide Assembly, Right (with 5 and 6) (NS) | ||
| 3 | 116-1515-00 запросить цену → | Guide, Tray Left (1 per Tray) | |
| 5 | 116-1516-00 запросить цену → | Guide, Tray Right (1 per Tray) | |
| 6 | 116-1343-00 запросить цену → | Assembly, Paper Size Switch (1 per Tray) | |
| 7 | 116-1336-00 запросить цену → | Assembly, Turn Chute (1 per Tray) | |
| 8 | 116-1351-00 запросить цену → | Paper Tray Stopper(1 per Tray) | |
| 9 | Cover, Rear (1 per Tray)) |
17. Paper Pick Assembly Trays 3 & 4
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1517-00 запросить цену → | Paper Pick Assembly, LTA (with 2~5, 7~23) | |
| 2 | Shaft, Feed 1 (NS) | ||
| 3 | 116-1353-01 запросить цену → | Paper Pick Roller Kit (2 per order) | |
| 4 | 116-1354-00 запросить цену → | Sensor, No Paper, Low Paper | |
| 5 | 116-1355-00 запросить цену → | Actuator, No Paper | |
| 6 | 116-1356-00 запросить цену → | Actuator, Link (Not included with item 1) | |
| 7 | Bearing - Metal (NS) | ||
| 8 | Gear, Feed 1 (NS) | ||
| 9 | Spring, Feed 1 (NS) | ||
| 10 | Spring, Feed H (NS) | ||
| 11 | Gear, Feed H2 (NS part of 99) | ||
| 12 | Gear, Feed H1 (NS part of 99) | ||
| 13 | Gear, Feed 2 (NS part of 99) | ||
| 14 | Gear, Idler Feed (NS part of 99) | ||
| 15 | Gear, Idler (NS part of 99) | ||
| 16 | Clutch Stopper (NS) | ||
| 17 | 116-1361-00 запросить цену → | Feed Solenoid, | |
| 18 | 116-1362-00 запросить цену → | Assembly, Turn Clutch | |
| 19 | Gear, Idler In (NS part of 99) | ||
| 20 | 116-1363-00 запросить цену → | Assembly, Roll Turn | |
| 21 | Bearing, Black (NS) | ||
| 22 | Shaft, Feed 2 (NS) | ||
| 23 | 116-1331-00 запросить цену → | Paper Feed Roller Kit** | |
| 99 | 116-1367-00 запросить цену → | Paper Feed Gear Kit (with 8, 11~15 and 19) |
18. High-Capacity Feeder Harness, Board and
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1622-00 запросить цену → | Circuit Board, Lower Feeder | |
| 2 | 116-1519-00 запросить цену → | Assembly, OPT Feeder Plug | |
| 3 | 116-1623-00 запросить цену → | Assembly, Harness, Tray 3 | |
| 4 | 116-1521-00 запросить цену → | Assembly, Harness, Tray 4 | |
| 5 | 116-1624-00 запросить цену → | Assembly, Drive, Feeder | |
| 6 | Gear, Idler (NS, part of PL 3.3.99) | ||
| 7 | 116-1354-00 запросить цену → | Sensor, No Paper, Low Paper (1 per order) | |
| 8 | 116-1524-00 запросить цену → | Lever, Low Paper (1 per order) | |
| 9 | 116-1525-00 запросить цену → | Assembly, Indicator | |
| 10 | 116-1526-00 запросить цену → | Assembly, Harness, NPRSJ |
19. Paper Tray 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1378-00 запросить цену → | Universal Paper Tray (with 2~6) | |
| 2 | 116-1331-00 запросить цену → | Paper Feed Roller Kit** | |
| 3 | 116-1332-00 запросить цену → | Assembly, Friction Clutch | |
| 4 | Holder, Retard (NS) | ||
| 5 | 116-1632-00 запросить цену → | Spring, Retard | |
| 7 | 116-1490-00 запросить цену → | Chute Guide Cover |
20. 500-sheet Feeder Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Cover, Left (NS) | ||
| 2 | Cover, Right (NS) | ||
| 3 | Indicator, Paper (1per order) (NS) | ||
| 4 | Cover, Front (1 per order) (NS) | ||
| 5 | 116-1626-00 запросить цену → | Kit, Feet (4 Feet and 4 screws) |
21. 500-sheet Feeder Guides and Turn Chute
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Guide Assembly, Left (with 3 and 4) (NS) | ||
| 2 | Guide Assembly, Right (with 5 and 6) (NS) | ||
| 3 | 116-1515-00 запросить цену → | Guide, Tray Left | |
| 4 | 116-1351-00 запросить цену → | Paper Tray Stopper | |
| 5 | 116-1516-00 запросить цену → | Guide, Tray Right | |
| 6 | 116-1343-00 запросить цену → | Assembly, Paper Size Switch | |
| 7 | 116-1336-00 запросить цену → | Assembly, Turn Chute | |
| 8 | 116-1491-00 запросить цену → | Cover, Paper Tray, Rear |
22. Paper Pick Assembly Tray 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1517-00 запросить цену → | Paper Pick Assembly, LTA (with 2~5, 7~23) | |
| 2 | Shaft, Feed 1 (NS) | ||
| 3 | 116-1353-01 запросить цену → | Paper Pick Roller Kit (2 per order) | |
| 4 | 116-1354-00 запросить цену → | Sensor, No Paper, Low Paper | |
| 5 | 116-1355-00 запросить цену → | Actuator, No Paper | |
| 6 | 116-1356-00 запросить цену → | Actuator, Link (Not included with Item 1) | |
| 7 | Bearing - Metal (NS) | ||
| 8 | Gear, Feed 1 (NS) | ||
| 9 | Spring, Feed 1 (NS) | ||
| 10 | Spring, Feed H (NS) | ||
| 11 | Gear, Feed H2 (NS part of 99) | ||
| 12 | Gear, Feed H1 (NS part of 99) | ||
| 13 | Gear, Feed 2 (NS part of 99) | ||
| 14 | Gear, Idler Feed (NS part of 99) | ||
| 15 | Gear, Idler (NS part of 99) | ||
| 16 | Clutch Stopper (NS) | ||
| 17 | 116-1361-00 запросить цену → | Feed Solenoid, | |
| 18 | 116-1362-00 запросить цену → | Assembly, Turn Clutch | |
| 19 | Gear, Idler In (NS part of 99) | ||
| 20 | 116-1363-00 запросить цену → | Assembly, Roll Turn | |
| 21 | Bearing, Black (NS) | ||
| 22 | Shaft, Feed 2 (NS) | ||
| 23 | 116-1331-00 запросить цену → | Paper Feed Roller Kit** | |
| 99 | 116-1367-00 запросить цену → | Paper Feed Gear Kit (with 8, 11~15 and 19) |
23. 500-sheet Feeder Harness, Board and Motor
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1622-00 запросить цену → | Circuit Board, Lower Feeder | |
| 2 | 116-1519-00 запросить цену → | Assembly, OPT Feeder Plug | |
| 3 | 116-1623-00 запросить цену → | Assembly, Harness, Tray 3 | |
| 4 | 116-1526-00 запросить цену → | Assembly, Harness, NPRSJ | |
| 5 | 116-1635-00 запросить цену → | Assembly, Drive, Feeder (Single Tray) | |
| 6 | 116-1354-00 запросить цену → | Sensor, No Paper, Low Paper | |
| 7 | 116-1524-00 запросить цену → | Lever, Low Paper | |
| 8 | Assembly, Indicator (NS) |
