Содержание
- 1. PL 1.1 Covers
- 2. PL 2.1 Universal Paper Tray
- 3. PL 3.1 Paper Feed I
- 4. PL 3.2 Paper Feed II
- 5. PL 3.3 Paper Feed III
- 6. PL 4.1 Housing Assembly Retard
- 7. PL 5.1 Chute Assembly In
- 8. PL 6.1 Chute Assembly, Out - FRU Parts List Table
- 9. PL 7.1 Chute Assembly Exit
- 10. PL 8.1 Transfer Roller & Fuser Assembly (CRCs)

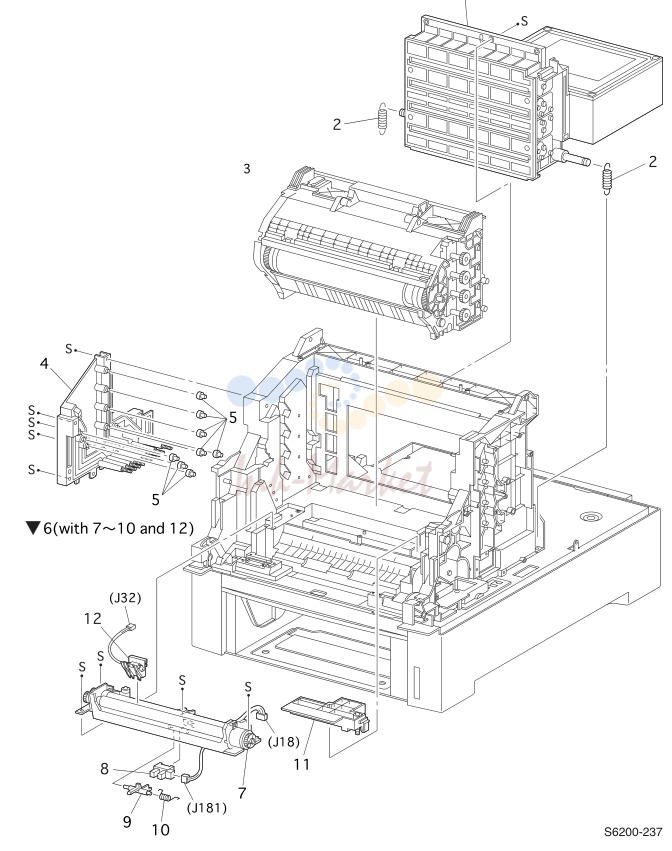

- 11. PL 9.1 Xerographics

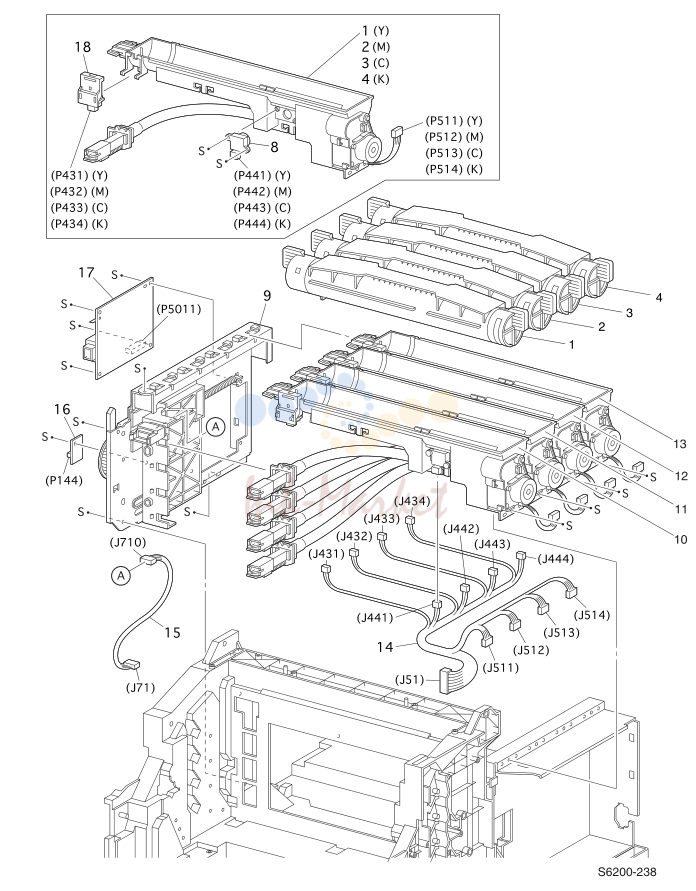

- 12. PL 10.1 Holder Toner Cartridge Assembly

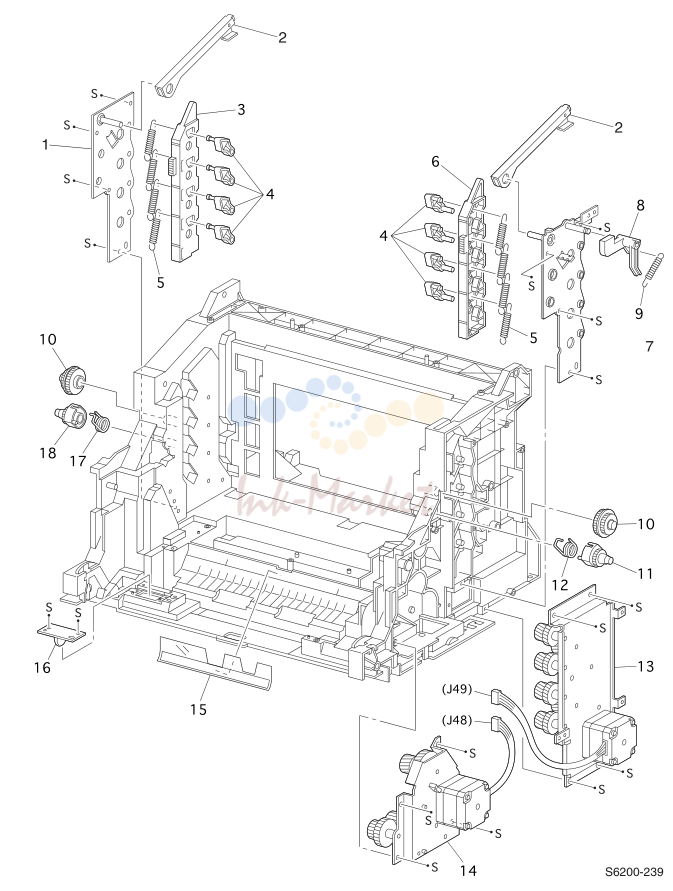

- 13. PL 11.1 Frame and Drive Assemblies

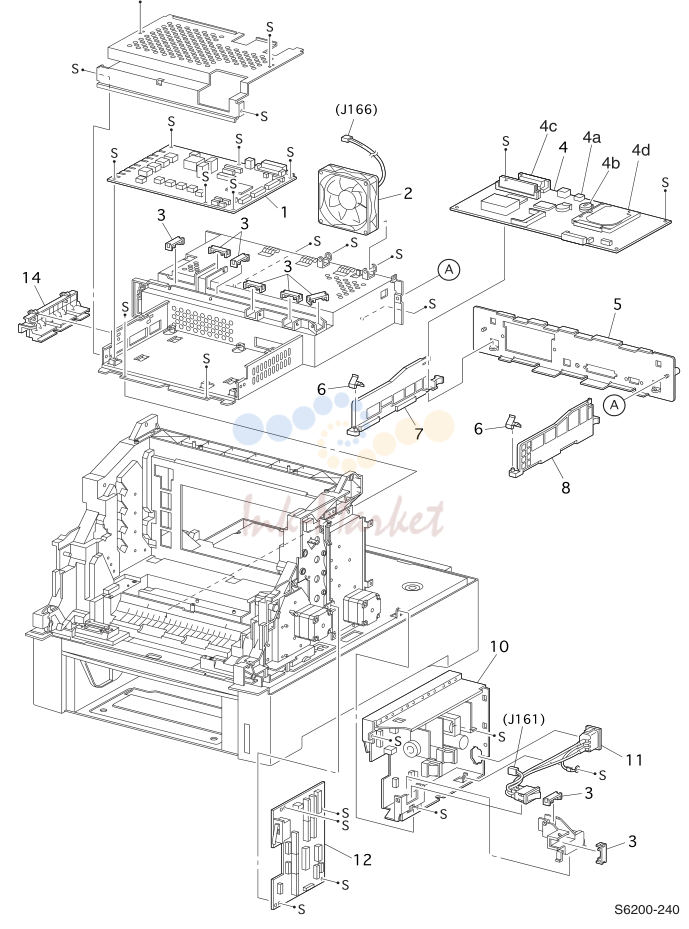

- 14. PL 12.1 Electrical

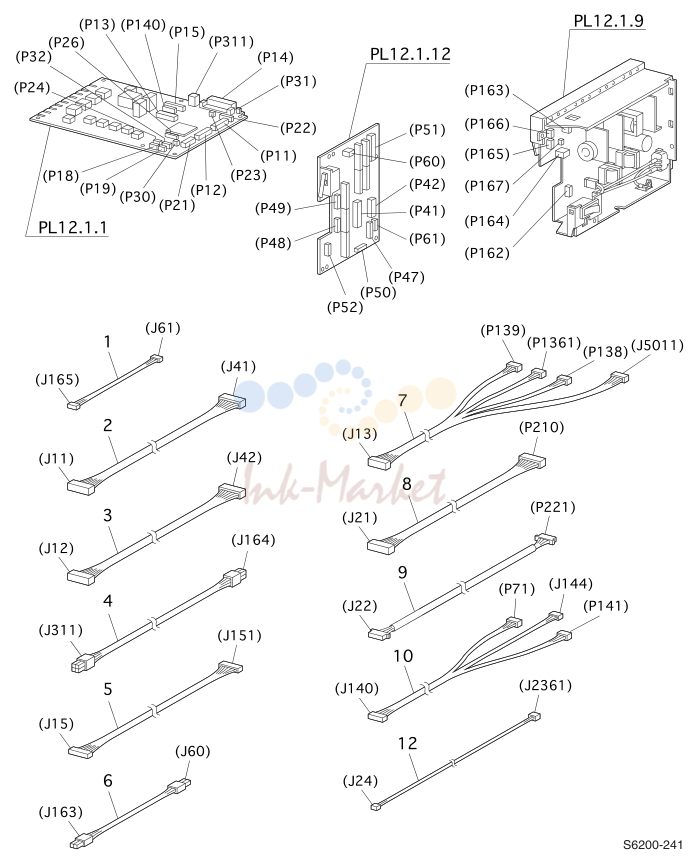

- 15. PL 13.1 Harness Assemblies
- 16. High Capacity Feeder FRU Parts List

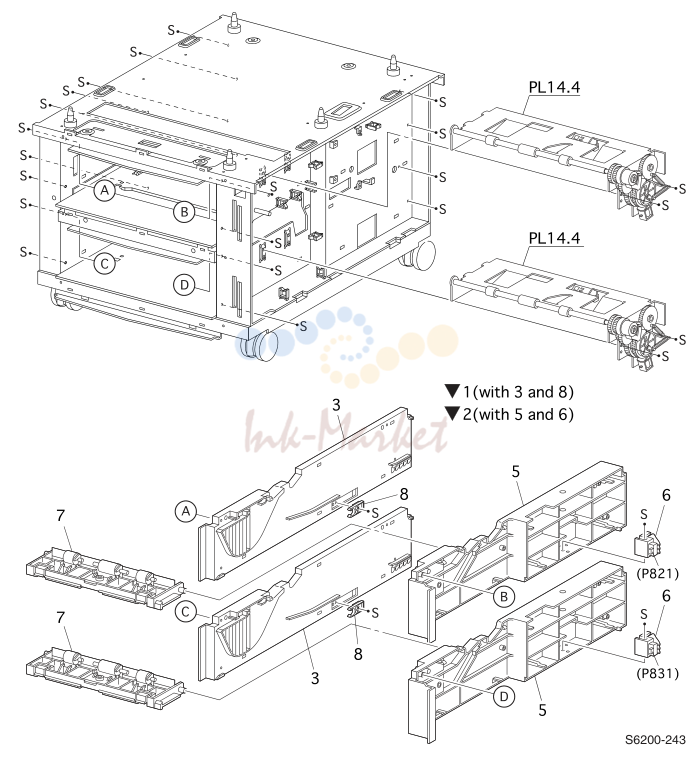

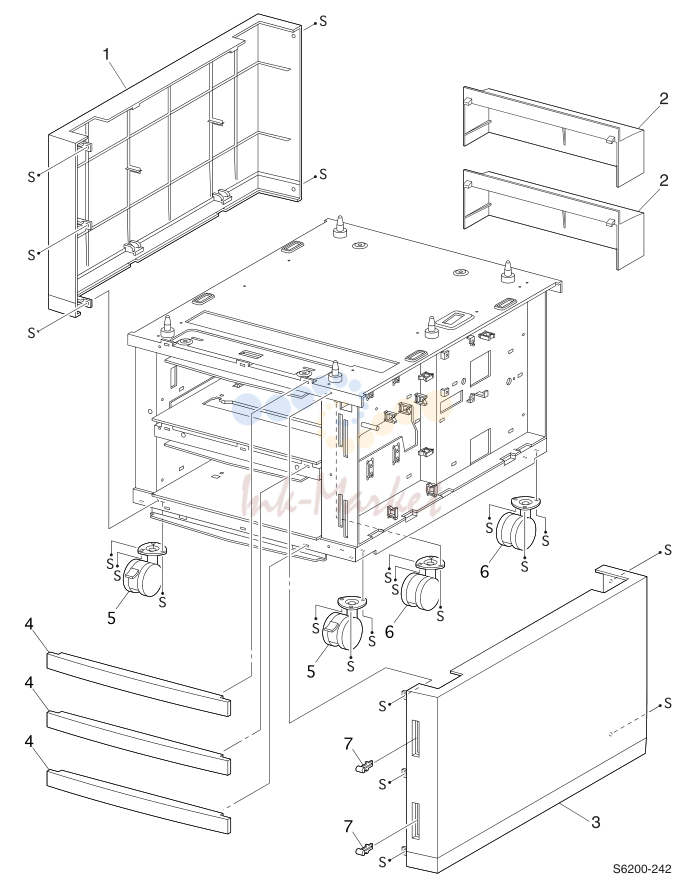

- 17. PL 14.2 High-Capacity Feeder Covers
- 18. PL 14.3 High-Capacity Feeder Guides and Turn

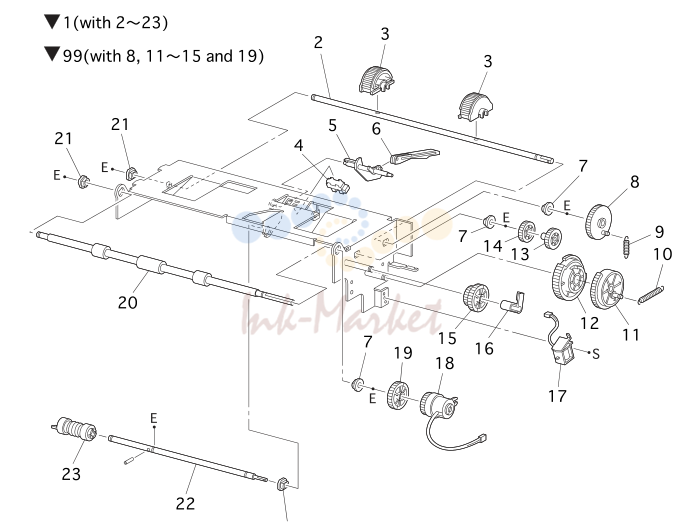

- 19. PL 14.4 Paper Pick Assembly Trays 2 & 3

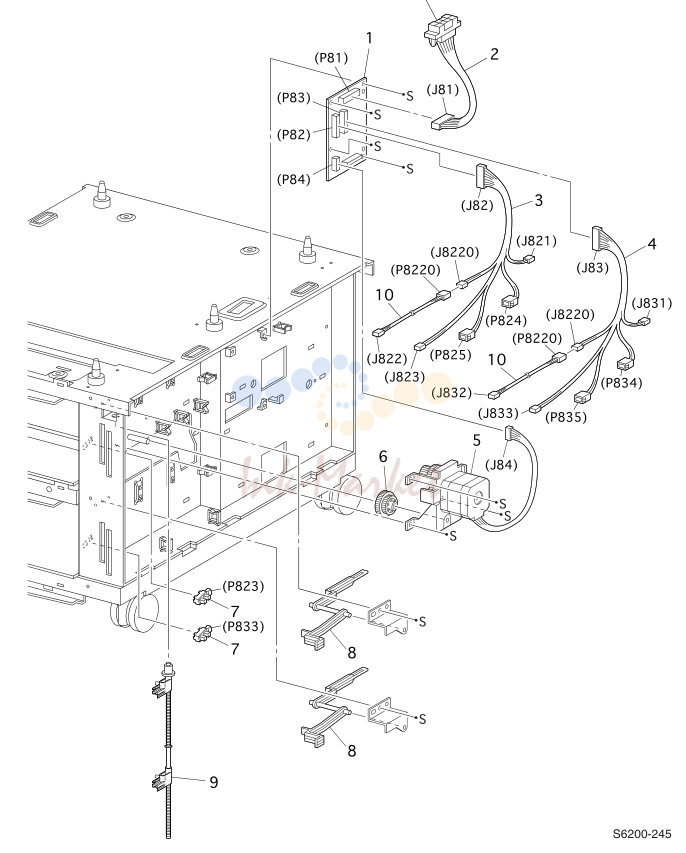

- 20. PL 14.5 High-Capacity Feeder Harness, Board and
- 21. Upgrade Kits and Options

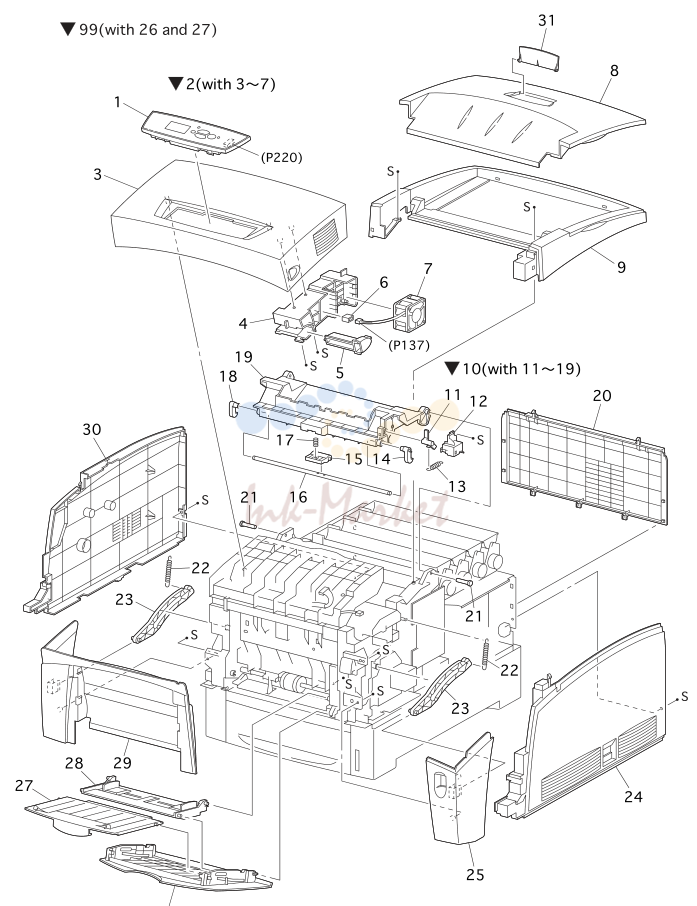

1. PL 1.1 Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 333-4382-00 запросить цену → | 1 Control Panel (Front Panel Display) | |
| 2 | 116-0003-00 запросить цену → | 1 Cover Assembly, Front (with 3-7) | |
| 3 | 1 Cover, Front (NS, part of PL 1.1.2) | ||
| 4 | 1 Holder, Lever Out (NS) | ||
| 5 | 1 Lever Out (NS) | ||
| 6 | 1 Con. Amp 175694-3 (NS) | ||
| 7 | 116-0004-00 запросить цену → | 1 Fan, Fuser | |
| 8 | 116-0005-00 запросить цену → | 1 Cover Assembly, Top | |
| 9 | 116-0006-00 запросить цену → | 1 Cover, Top Main | |
| 10 | 116-0007-00 запросить цену → | 1 Cover Assembly, Top Image Unit (with11-19) (Door C) | |
| 11 | 1 CAM I/R (NS) | ||
| 12 | 1 Cover, CAM (NS) | ||
| 13 | 116-0010-00 запросить цену → | 1 Spring, CAM I/R | |
| 14 | 116-0011-00 запросить цену → | 1 Latch, Top Right | |
| 15 | 1 Handle, Top (NS) | ||
| 16 | 1 Shaft Latch, Top (NS) | ||
| 17 | 1 Spring, Handle (NS) | ||
| 18 | 116-0014-00 запросить цену → | 1 Latch, Top Left | |
| 20 | 116-0016-00 запросить цену → | 1 Cover, Rear | |
| 21 | 116-0492-00 запросить цену → | 2 Stud, Top (1 per order) | |
| 22 | 116-0586-00 запросить цену → | 2 Spring, Link (1 per order) | |
| 23 | 116-0963-00 запросить цену → | 2 Link (1 per order) | |
| 24 | 116-0974-00 запросить цену → | 1 Cover, Side, Right | |
| 25 | 116-1322-00 запросить цену → | 1 Cover Assembly, Front Right | |
| 26 | 1 Cover, Multi-Purpose Tray (NS, part of Multi-Purpose Tray | ||
| 27 | 1 Multi-Purpose Tray Slide (NS, part of Multi-Purpose Tray | ||
| 28 | 116-1325-00 запросить цену → | 1 Assembly, MPT ,Base | |
| 29 | 116-1326-00 запросить цену → | 1 Cover Assembly, Front Left | |
| 30 | 116-1327-00 запросить цену → | 1 Cover, Side, Left | |
| 31 | 1 Cover, Top Stopper (NS) | ||
| 99 | 116-1329-00 запросить цену → | 1 Tray, MPT(with 26 and 27) |

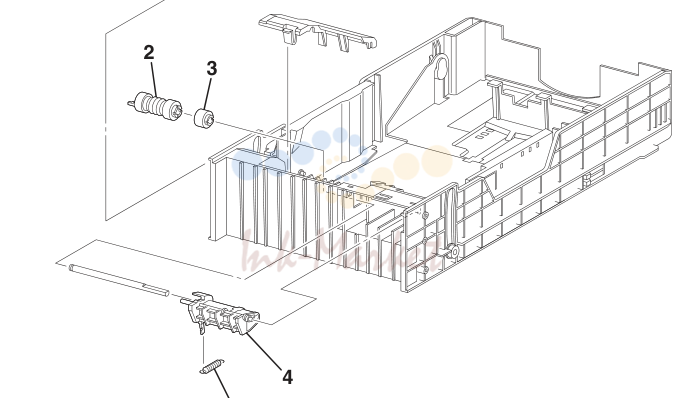

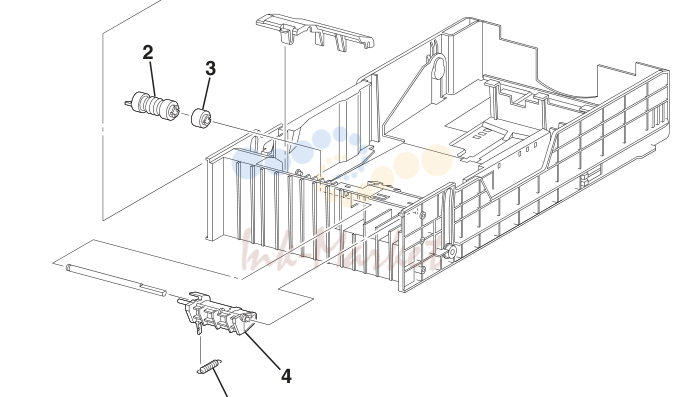

2. PL 2.1 Universal Paper Tray
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1330-00 запросить цену → | 1 Universal Paper Tray (with 2~6) | |
| 2 | 116-1331-00 запросить цену → | 2 Paper Feed Roller Kit* | |
| 3 | 116-1332-00 запросить цену → | 1 Assembly, Friction Clutch | |
| 4 | 1 Holder, Retard (NS) | ||
| 5 | 116-1334-00 запросить цену → | 1 Spring, Retard | |
| 6 | 1 Cover, Front Tray (NS) |

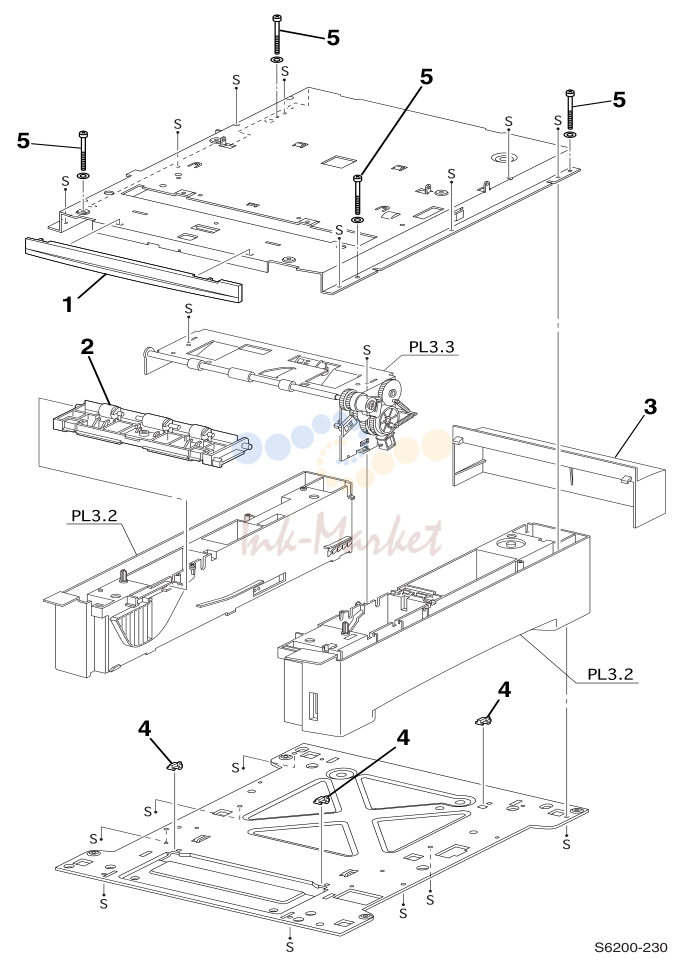

3. PL 3.1 Paper Feed I
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1335-00 запросить цену → | 1 Cover, Feeder, Front | |
| 2 | 116-1336-00 запросить цену → | 1 Assembly, Turn Chute | |
| 3 | 116-1337-00 запросить цену → | 1 Cover, Paper Tray, Rear | |
| 4 | 116-1338-00 запросить цену → | 3 Block (1 per order) | |
| 5 | 212-0237-00 запросить цену → | 4 Long Screw (M3 x 85) Kit (2 per order) |

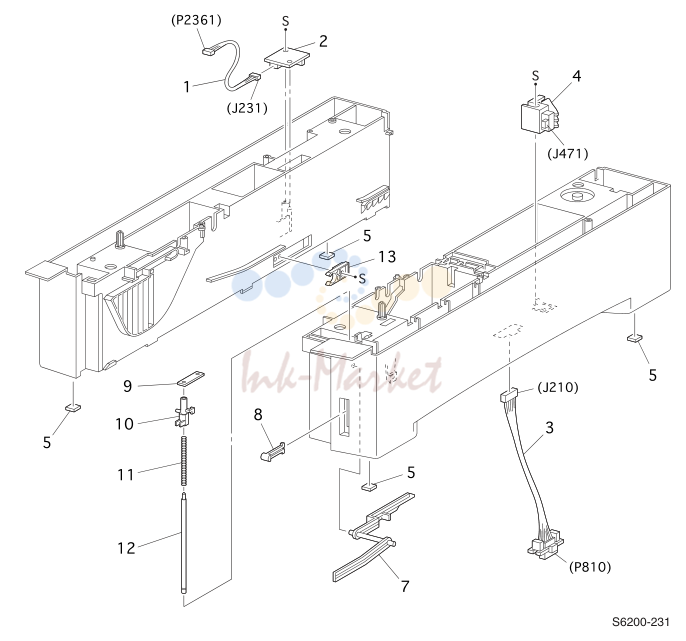

4. PL 3.2 Paper Feed II
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1340-00 запросить цену → | 1 Assembly, Harness, Temperature/Humidity | |
| 2 | 116-1341-00 запросить цену → | 1 Sensor, Temperature/Humidity | |
| 3 | 116-1342-00 запросить цену → | 1 Asssembly, Harness, LTA (HCF) (J210~P810) | |
| 4 | 116-1343-00 запросить цену → | 1 Assembly, Paper Size Switch | |
| 5 | 116-1344-00 запросить цену → | 4 Printer Feet (4 per order) | |
| 7 | 116-1345-00 запросить цену → | 1 Lever, Low Paper | |
| 8 | 116-1346-00 запросить цену → | 1 Indicator, Paper Level | |
| 9 | 116-1347-00 запросить цену → | 1 Indicator, Holder, Shaft | |
| 10 | 116-1348-00 запросить цену → | 1 Indicator, Guide | |
| 11 | 116-1349-00 запросить цену → | 1 Indicator, Spring | |
| 12 | 116-1350-00 запросить цену → | 1 Indicator, Shaft | |
| 13 | 116-1351-00 запросить цену → | 1 Paper Tray Stopper |

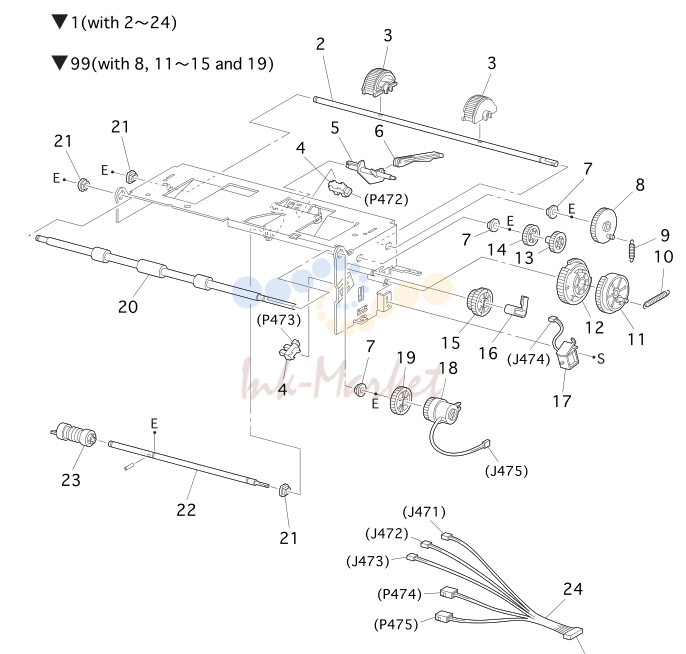

5. PL 3.3 Paper Feed III
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1352-00 запросить цену → | 1 Assembly, Paper Pick (with 2~24) | |
| 2 | 1 Shaft, Feed 1 (NS) | ||
| 3 | 116-1353-01 запросить цену → | 2 Paper Pick Roller Kit (2 per order) | |
| 4 | 116-1354-00 запросить цену → | 1 Sensor, (No Paper, Low Paper) | |
| 5 | 116-1355-00 запросить цену → | 1 Actuator, No Paper | |
| 6 | 116-1356-00 запросить цену → | 1 Actuator, Link | |
| 7 | 3 Bearing - Metal (NS) | ||
| 8 | 1 Gear, Feed 1 (NS) | ||
| 9 | 1 Spring, Feed 1 (NS) | ||
| 10 | 1 Spring, Feed H (NS) | ||
| 11 | 1 Gear, Feed H2 (NS part of 99) | ||
| 12 | 1 Gear, Feed H1 (NS part of 99) | ||
| 13 | 1 Gear, Feed 2 (NS part of 99) | ||
| 14 | 1 Gear, Idler Feed (NS part of 99) | ||
| 15 | 1 Gear, Idler (NS part of 99) | ||
| 16 | 1 Clutch Stopper (NS) | ||
| 17 | 116-1361-00 запросить цену → | 1 Feed Solenoid | |
| 18 | 116-1362-00 запросить цену → | 1 Assembly, Clutch Turn | |
| 19 | 1 Gear, Idler In (NS part of 99) | ||
| 20 | 116-1363-00 запросить цену → | 1 Assembly, Roll Turn | |
| 21 | 3 Bearing - Black (NS) | ||
| 22 | 1 Shaft, Feed 2 (NS) | ||
| 23 | 116-1331-00 запросить цену → | 2 Paper Feed Roller Kit* | |
| 24 | 116-1366-00 запросить цену → | 1 Assembly, Harness, Feeder | |
| 99 | 116-1367-00 запросить цену → | 1 Paper Feed Gear Kit (with 8, 11~15 and 19) |

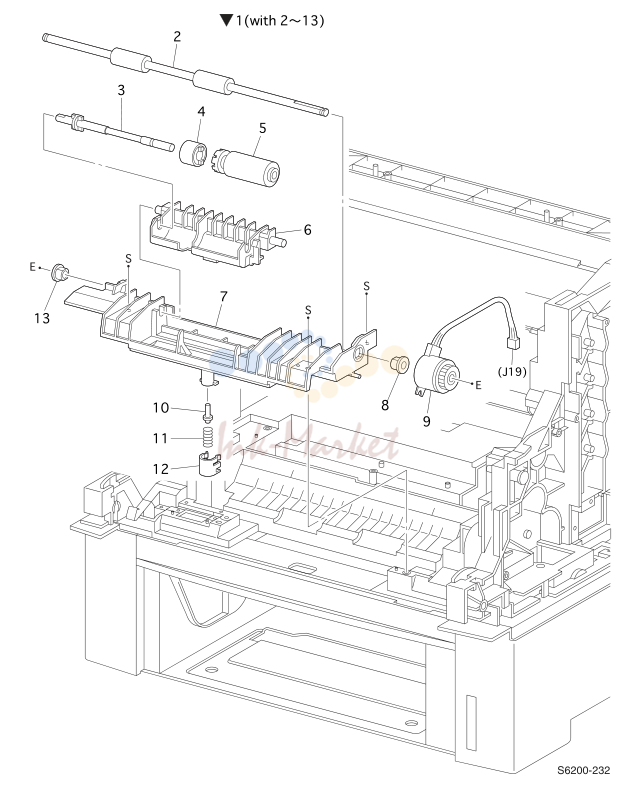

6. PL 4.1 Housing Assembly Retard
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1368-00 запросить цену → | 1 Assembly, Housing Retard (with 2~13) | |
| 2 | 1 Roll, Turn (NS) | ||
| 3 | 1 Shaft, Retard (NS) | ||
| 4 | 116-1370-00 запросить цену → | 1 Assembly, Friction Clutch | |
| 5 | 116-1371-00 запросить цену → | 1 Assembly, RetardRoll | |
| 6 | 1 Holder, Retard (NS) | ||
| 7 | 1 Housing, Retard (NS) | ||
| 8 | 1 Bearing (NS) | ||
| 9 | 116-1374-00 запросить цену → | 1 Turn Clutch | |
| 10 | 1 Stud, Retard (NS) | ||
| 11 | 1 Spring, Retard 370 (NS) | ||
| 12 | 1 Cap, Retard (NS) | ||
| 13 | 1 Bearing, Ground (NS) |

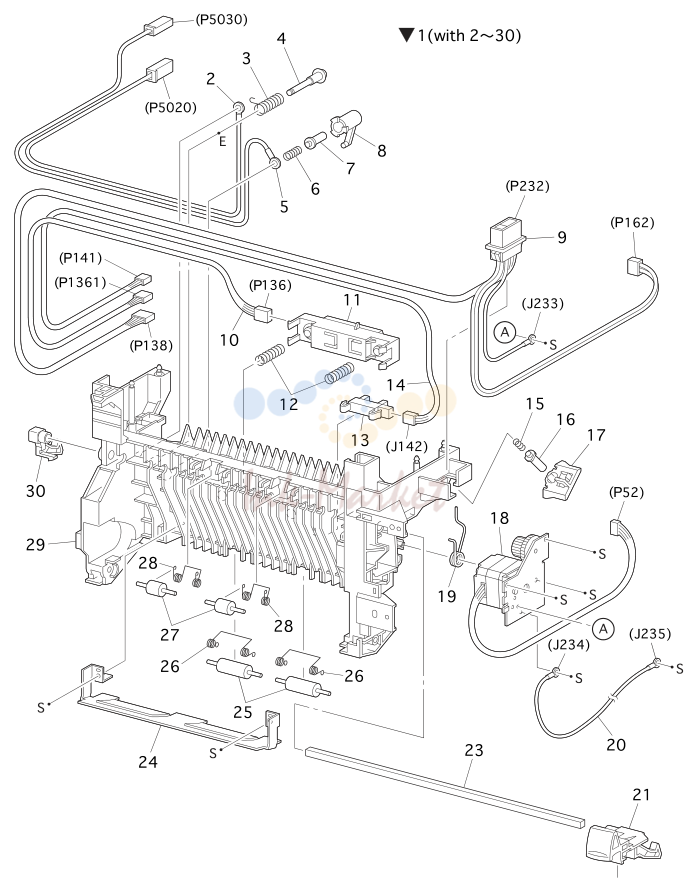

7. PL 5.1 Chute Assembly In
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Chute Assembly, In (with 2~30) | ||
| 2 | 116-1381-00 запросить цену → | 1 Assembly, Wiring 2nd BTR (J5020)(Transfer Roller) | |
| 3 | 116-1382-00 запросить цену → | 1 Spring, 2nd BTR | |
| 4 | 116-1383-00 запросить цену → | 1 Shaft, BTR IN | |
| 5 | 116-1384-00 запросить цену → | 1 Assembly, Wire Disk (J5030) | |
| 6 | 116-1385-00 запросить цену → | 1 Spring, DTC | |
| 7 | 116-1386-00 запросить цену → | 1 Stud, 2nd BTR | |
| 8 | 116-1387-00 запросить цену → | 1 Spring, Holder BTR | |
| 9 | 9a 116-1388-00 1 Assembly, Harness Fuser 100 V / 120 V (FSR 2) | ||
| 10 | 116-1390-00 запросить цену → | 1 Assembly, Harness CTD (ADC) | |
| 11 | 116-1391-00 запросить цену → | 1 Assembly, Sensor CTD (ADC) | |
| 12 | 116-1392-00 запросить цену → | 1 Spring, ADC | |
| 13 | 116-1393-00 запросить цену → | 1 Sensor, Toner Full | |
| 14 | 116-1394-00 запросить цену → | 1 Assembly, Harness Toner Full SNS | |
| 15 | 116-1395-00 запросить цену → | 1 Spring, IDT | |
| 16 | 116-1396-00 запросить цену → | 1 Stud, IDT | |
| 17 | 116-1397-00 запросить цену → | 1 Holder, IDT | |
| 18 | 116-1398-00 запросить цену → | 1 Assembly, Drive Fuser | |
| 19 | 116-1399-00 запросить цену → | 1 Spring, BTR | |
| 20 | 116-1400-00 запросить цену → | 1 Wire Assembly, FSR Earth GRND | |
| 21 | 116-1401-00 запросить цену → | 1 Right Latch | |
| 22 | 116-1402-00 запросить цену → | 1 Spring, Latch | |
| 23 | 1 Shaft, Latch (NS) | ||
| 24 | 116-1403-00 запросить цену → | 1 Plate, In T/R | |
| 25 | 116-1404-00 запросить цену → | 2 Roll, Pinch Turn (1 per order) | |
| 26 | 116-1405-00 запросить цену → | 2 Spring, Pinch Turn (1 per order) | |
| 27 | 116-1406-00 запросить цену → | 2 Roll, Pinch Dup (Duplex) (1 per order) | |
| 28 | 116-1407-00 запросить цену → | 1 Spring, Pinch Dup (Duplex) | |
| 29 | 116-1408-00 запросить цену → | 1 Chute, In (Duplex) | |
| 30 | 116-1409-00 запросить цену → | 1 Left Latch | |
| 1 | 116-1410-00 запросить цену → | 1 Assembly, Chute Out (with 2~43) | |
| 2 | 116-1411-00 запросить цену → | 1 Assembly, Harness, Front | |
| 270 | Phaser 6200 Color Laser Printer - Service Manual |
8. PL 6.1 Chute Assembly, Out - FRU Parts List Table
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 116-1412-00 запросить цену → | 1 Assembly, Harness, Front Panel | |
| 4 | 116-1413-00 запросить цену → | 3 Sensor, (Full Stack, Paper Present) (1 per order) | |
| 5 | 116-1414-00 запросить цену → | 1 Actuator, Output Tray Full (Full Stack) | |
| 6 | 116-1415-00 запросить цену → | 4 Spring, Pinch Exit (1 per order) | |
| 7 | 116-1416-00 запросить цену → | 2 Roll, Pinch Exit (1 per order) | |
| 8 | 116-1417-00 запросить цену → | 2 Roll, Pinch (1 per order) | |
| 9 | 116-1418-00 запросить цену → | 1 Eliminator Assembly | |
| 10 | 116-1419-00 запросить цену → | 1 Gear | |
| 11 | 1 Bearing Ground (NS) | ||
| 12 | 116-1420-00 запросить цену → | 1 Roll, Dup (Duplex) | |
| 13 | 116-1421-00 запросить цену → | 1 Actuator, Duplex | |
| 14 | 116-1422-00 запросить цену → | 1 Actuator, Cover | |
| 15 | 116-1423-00 запросить цену → | 1 Spring, Sensor Dup (Duplex) | |
| 16 | 1 Bearing (NS) | ||
| 17 | 1 Latch, Plate (NS) | ||
| 18 | 1 Latch, Out (NS) | ||
| 19 | 1 Latch, Holder (NS) | ||
| 20 | 116-1425-00 запросить цену → | 1 Latch, Spring Out | |
| 21 | 116-1426-00 запросить цену → | 2 Spring, N/F MPT 250GF (1 per order) | |
| 22 | 116-1427-00 запросить цену → | 1 Gear, MPT | |
| 23 | 116-1428-00 запросить цену → | 1 Assembly, Harness Duplex | |
| 24 | 2 Bearing, MPT (NS) | ||
| 25 | 116-1430-00 запросить цену → | 2 CAM, MPT (1 per order) | |
| 26 | 116-1431-00 запросить цену → | 2 Core, Roll, MPT (1 per order) | |
| 27 | 116-1432-00 запросить цену → | 1 Assembly, Feed Roll | |
| 28 | 1 Shaft MPT (NS) | ||
| 35 | 116-1433-00 запросить цену → | 1 Plate, Out MPT | |
| 36 | 116-1434-00 запросить цену → | 1 Sensor, Spring MPT | |
| 37 | 116-1435-00 запросить цену → | 1 Actuator, MPT | |
| 38 | 116-1436-00 запросить цену → | 1 Solenoid Stopper | |
| 39 | 116-1437-00 запросить цену → | 1 Solenoid, Spring | |
| 40 | 116-1438-00 запросить цену → | 1 Feed Solenoid, MPT | |
| 41 | 1 Chute, Out (NS) | ||
| 42 | 116-1439-00 запросить цену → | 1 Assembly, Bottom Plate, MPT | |
| 43 | 116-1440-00 запросить цену → | 1 Assembly, Wire, Earth GRND |

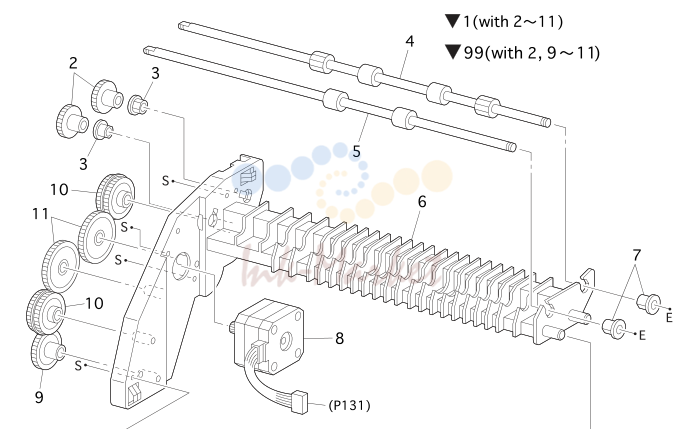

9. PL 7.1 Chute Assembly Exit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1441-00 запросить цену → | 1 Chute Assembly, Exit (with 2~11) | |
| 2 | 2 Gear Roll (NS, part of PL 7.1.99) | ||
| 3 | 2 Bearing Earth (NS) | ||
| 4 | 116-1442-00 запросить цену → | 1 Roll, Exit | |
| 5 | 116-1443-00 запросить цену → | 1 Roll, Mid | |
| 6 | 116-1444-00 запросить цену → | 1 Chute, Exit Lower | |
| 7 | 2 Bearing (NS) | ||
| 8 | 116-1445-00 запросить цену → | 1 Assembly, Duplex Motor | |
| 9 | 1 Gear, 42 (NS, part of PL 7.1.99) | ||
| 10 | 2 Gear, 40/42 (NS, part of PL 7.1.99) | ||
| 11 | 2 Gear, 48 (NS, part of PL 7.1.99) | ||
| 99 | 116-1446-00 запросить цену → | 1 Chute Assembly, Exit Gear Kit (with 2,9~11) |

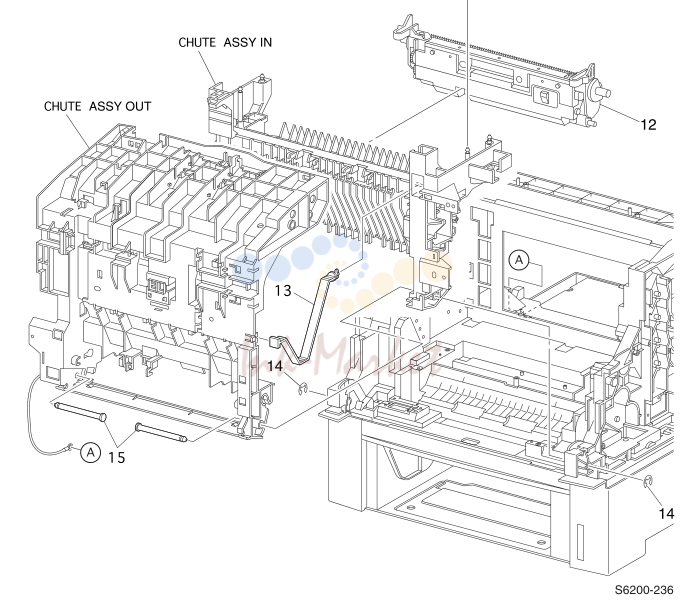

10. PL 8.1 Transfer Roller & Fuser Assembly (CRCs)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 116-1447-00 запросить цену → | 1 Actuator, Exit | |
| 8 | 116-1448-00 запросить цену → | 1 Actuator, Spring | |
| 12 | 016-2013-00 запросить цену → | 1 Transfer Roller, (BTR) | |
| 13 | 116-1449-00 запросить цену → | 1 Strap | |
| 14 | 116-1528-00 запросить цену → | 2 E-Ring (part of E-Ring Kit ) | |
| 15 | 116-1450-00 запросить цену → | 2 Shaft, Pivot (1 per order) |
11. PL 9.1 Xerographics
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1451-00 запросить цену → | 1 Laser Unit | |
| 2 | 116-1452-00 запросить цену → | 2 Spring, ROS (1 per order) | |
| 3 | 016-2012-00 запросить цену → | 1 Imaging Unit | |
| 4 | 116-1453-00 запросить цену → | 1 Bias Housing Assembly | |
| 5 | 116-1454-00 запросить цену → | 8 Plunger, Stud (1 per order) | |
| 6 | 116-1455-00 запросить цену → | 1 Assembly, Chute Registration (with 7~10 and 12) | |
| 7 | 1 Registration Clutch (NS) | ||
| 8 | 116-1413-00 запросить цену → | 1 Sensor, Registration | |
| 9 | 116-1456-00 запросить цену → | 1 Actuator, Registration | |
| 10 | 116-1457-00 запросить цену → | 1 Actuator Spring, Registration | |
| 11 | 116-1458-00 запросить цену → | 1 Assembly, Housing, Electric | |
| 12 | 116-1459-00 запросить цену → | 1 OHP Sensor (with Harness) Kit |
12. PL 10.1 Holder Toner Cartridge Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 016-2003-00 запросить цену → | 1 Yellow Toner Cartridge, Standard-Capacity | |
| 2 | 016-2002-00 запросить цену → | 1 Magenta Toner Cartridge, Standard-Capacity | |
| 3 | 016-2001-00 запросить цену → | 1 Cyan Toner Cartridge, Standard-Capacity | |
| 4 | 016-2004-00 запросить цену → | 1 Black Toner Cartridge, Standard-Capacity | |
| 8 | 116-1464-00 запросить цену → | 1 Sensor, Toner Low | |
| 9 | 116-1465-00 запросить цену → | 1 Assembly, Plate Dispenser, Left | |
| 10 | 116-1460-00 запросить цену → | 1 Holder, Toner Cartridge Assembly, Yellow | |
| 11 | 116-1461-00 запросить цену → | 1 Holder, Toner Cartridge Assembly, Magenta | |
| 12 | 116-1462-00 запросить цену → | 1 Holder, Toner Cartridge Assembly, Cyan | |
| 13 | 116-1463-00 запросить цену → | 1 Holder, Toner Cartridge Assembly, Black | |
| 14 | 116-1466-00 запросить цену → | 1 Assembly, Harness Toner | |
| 15 | 116-1467-00 запросить цену → | 1 Assembly , Harness CRUM (J71-J710) | |
| 16 | 116-1468-00 запросить цену → | 1 *Circuit Board, EEPROM | |
| 17 | 116-1469-00 запросить цену → | 1 Sub-High-Voltage Power Supply | |
| 18 | 116-1470-00 запросить цену → | 1 Switch, Toner CTG-IN (Present) |
13. PL 11.1 Frame and Drive Assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 1 Lever, Plate Left (NS) | ||
| 2 | 116-1471-00 запросить цену → | 2 Lever, Bracket (1 per order) | |
| 3 | 116-1472-00 запросить цену → | 1 Lever, Link , Left | |
| 4 | 116-1473-00 запросить цену → | 8 Lever, Drum (1 per order) | |
| 5 | 116-1474-00 запросить цену → | 8 Lever, Spring (1 per order) | |
| 6 | 116-1475-00 запросить цену → | 1 Link Lever, Right | |
| 7 | 1 Lever, Plate Right (NS) | ||
| 8 | 116-1476-00 запросить цену → | 1 Actuator, I/L | |
| 9 | 116-1477-00 запросить цену → | 1 Spring, I/L | |
| 10 | 116-1478-00 запросить цену → | 2 Press, Gear IDL (1 per order) | |
| 11 | 116-1479-00 запросить цену → | 1 Press, Gear Right | |
| 12 | 116-1480-00 запросить цену → | 1 Spring, IDT Right | |
| 13 | 116-1481-00 запросить цену → | 1 Assembly, Developer Drive | |
| 14 | 116-1482-00 запросить цену → | 1 Assembly, Main Drive | |
| 15 | 116-1483-00 запросить цену → | 1 Registration, Film | |
| 16 | 116-1484-00 запросить цену → | 1 Circuit Board, Earth GRND (Ground) | |
| 17 | 116-1485-00 запросить цену → | 1 Spring, IDT Left | |
| 18 | 116-1486-00 запросить цену → | 1 Press, Gear, Left |
14. PL 12.1 Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1487-00 запросить цену → | 1 Circuit Board, Engine Control | |
| 2 | 116-1488-00 запросить цену → | 1 Rear Fan | |
| 3 | 116-1489-00 запросить цену → | 2 Harness, Clamp Guide (1 per order) | |
| 4 | 671-5290-81 запросить цену → | 1 Image Processor Board, no configuration chip, no | |
| 5 | 1 Plate, Rear, Image Processor Board (NS) | ||
| 6 | 2 Spring, Ground, Image Processor Board (NS) | ||
| 7 | 1 Guide Right - Engine Control Board (NS) | ||
| 8 | 1 Guide Left - Engine Control Board (NS) | ||
| 11 | 116-1496-00 запросить цену → | 1 Assembly, Harness, AC Switch | |
| 12 | 116-1497-00 запросить цену → | 1 Circuit Board, Motor Driver | |
| 14 | 116-1498-00 запросить цену → | 1 Housing Assembly Contact |
15. PL 13.1 Harness Assemblies
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1499-00 запросить цену → | 1 Assembly, Harness, LVNC (J165-61) | |
| 2 | 116-1500-00 запросить цену → | 1 Assembly, Harness, DRV 1 (J11-J41) | |
| 3 | 116-1501-00 запросить цену → | 1 Assembly, Harness, DRV 2 (J12-J42) | |
| 4 | 116-1502-00 запросить цену → | 1 Assembly, Harness, LVRPG (J164-311) | |
| 5 | 116-1503-00 запросить цену → | 1 Assembly, Harness, ROSKA (J15-J151) | |
| 6 | 116-1504-00 запросить цену → | 1 Assembly, Harness, 24 V (J60-J163) | |
| 7 | 116-1505-00 запросить цену → | 1 Assembly, Harness, FRONT 1A | |
| 8 | 116-1506-00 запросить цену → | 1 Assembly, Harness, OPF MAIN (J121-P210) | |
| 9 | 116-1507-00 запросить цену → | 1 Assembly, Harness, OPEPANE OPA (J22-P221) | |
| 10 | 116-1508-00 запросить цену → | 1 Assembly, Harness, EEPROM (J140-P71/J144/P141) | |
| 12 | 116-1509-00 запросить цену → | 1 Assembly, Harness, TMPB (J24-2361) |
16. High Capacity Feeder FRU Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1330-00 запросить цену → | 1 Universal Paper Tray (with 2~5) | |
| 2 | 116-1331-00 запросить цену → | 2 Paper Feed Roller Kit* | |
| 3 | 116-1332-00 запросить цену → | 1 Assembly, Friction Clutch | |
| 4 | 1 Holder, Retard (NS) | ||
| 5 | 116-1334-00 запросить цену → | 1 Spring, Retard | |
| 6 | 1 Cover, Front Tray(NS) |
17. PL 14.2 High-Capacity Feeder Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1510-00 запросить цену → | 1 Cover, Left | |
| 2 | 116-1337-00 запросить цену → | 2 Cover, Rear (1 per order) | |
| 3 | 116-1511-00 запросить цену → | 1 Cover, Right | |
| 4 | 116-1512-00 запросить цену → | 3 Cover, Front (1 per order) | |
| 5 | 116-0009-00 запросить цену → | 2 Casters, Locking (1 per order) | |
| 6 | 116-0008-00 запросить цену → | 2 Casters, Non-Locking (1 per order) | |
| 7 | 116-1514-00 запросить цену → | 2 Indicator, Paper (1per order) |
18. PL 14.3 High-Capacity Feeder Guides and Turn
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Guide Assembly (with 3 and 8) (NS) | ||
| 2 | Guide Assembly (with 5 and 6) (NS) | ||
| 3 | 116-1515-00 запросить цену → | 2 Guide, Tray Left (1 per Tray) | |
| 5 | 116-1516-00 запросить цену → | 2 Guide, Tray Right (1 per Tray) | |
| 6 | 116-1343-00 запросить цену → | 2 Assembly, Paper Size Switch (1 per Tray) | |
| 7 | 116-1336-00 запросить цену → | 2 Assembly, Turn Chute (1 per Tray) | |
| 8 | 116-1351-00 запросить цену → | 2 Paper Tray Stopper(1 per Tray) |
19. PL 14.4 Paper Pick Assembly Trays 2 & 3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1517-00 запросить цену → | 1 Paper Pick Assembly, LTA (with 2~24) | |
| 2 | 1 Shaft, Feed 1 (NS) | ||
| 3 | 116-1353-01 запросить цену → | 2 Paper Pick Roller Kit (2 per order) | |
| 4 | 116-1354-00 запросить цену → | 1 Sensor, No Paper, Low Paper | |
| 5 | 116-1355-00 запросить цену → | 1 Actuator, No Paper | |
| 6 | 116-1356-00 запросить цену → | 1 Actuator, Link | |
| 7 | 3 Bearing - Metal (NS) | ||
| 8 | 1 Gear, Feed 1 (NS) | ||
| 9 | 1 Spring, Feed 1 (NS) | ||
| 10 | 1 Spring, Feed H (NS) | ||
| 11 | 1 Gear, Feed H2 (NS part of 99) | ||
| 12 | 1 Gear, Feed H1 (NS part of 99) | ||
| 13 | 1 Gear, Feed 2 (NS part of 99) | ||
| 14 | 1 Gear, Idler Feed (NS part of 99) | ||
| 15 | 1 Gear, Idler (NS part of 99) | ||
| 16 | 1 Clutch Stopper (NS) | ||
| 17 | 116-1361-00 запросить цену → | 1 Feed Solenoid, | |
| 18 | 116-1362-00 запросить цену → | 1 Assembly, Turn Clutch | |
| 19 | 1 Gear, Idler In (NS part of 99) | ||
| 20 | 116-1363-00 запросить цену → | 1 Assembly, Roll Turn | |
| 21 | 2 Bearing, Black (NS) | ||
| 22 | 1 Shaft, Feed 2 (NS) | ||
| 23 | 116-1331-00 запросить цену → | 2 Paper Feed Roller Kit* | |
| 99 | 116-1367-00 запросить цену → | 1 Paper Feed Gear Kit (with 8, 11~15 and 19) |
20. PL 14.5 High-Capacity Feeder Harness, Board and
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1518-00 запросить цену → | 1 Circuit Board, Lower Feeder | |
| 2 | 116-1519-00 запросить цену → | 1 Assembly, OPT Feeder Plug | |
| 3 | 116-1520-00 запросить цену → | 1 Assembly, Harness, Tray | |
| 4 | 116-1521-00 запросить цену → | 1 Assembly, Harness, Tray | |
| 5 | 116-1522-00 запросить цену → | 1 Assembly, Drive, Feeder | |
| 6 | 1 Gear, Idler (NS, part of PL 3.3.99) | ||
| 7 | 116-1354-00 запросить цену → | 2 Sensor, No Paper, Low Paper (1 per order) | |
| 8 | 116-1524-00 запросить цену → | 2 Lever, Low Paper (1 per order) | |
| 9 | 116-1525-00 запросить цену → | Assembly, Indicator | |
| 10 | 116-1526-00 запросить цену → | Assemlby, Harness, NPRSJ |
21. Upgrade Kits and Options
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 64 | MB, 8M x 64, PC133; Memory DIMM 156-4838-00 | ||
| 128 | MB, 16M x 64, PC133; Memory DIMM 156-4837-00 | ||
| 256 | MB, 32M x 64, PC133; Memory DIMM 156-4663-00 | ||
| 25 | Sheets | ||
| 25 | Sheets | ||
| 298 | Phaser 6200 Color Laser Printer - Service Manual |
