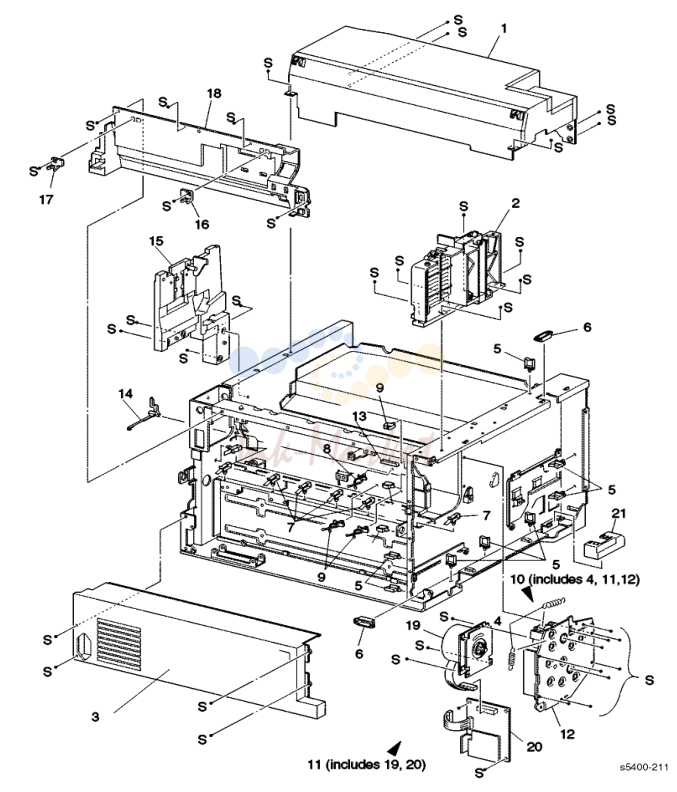

• 8. PL 7.1 Frame & Drives

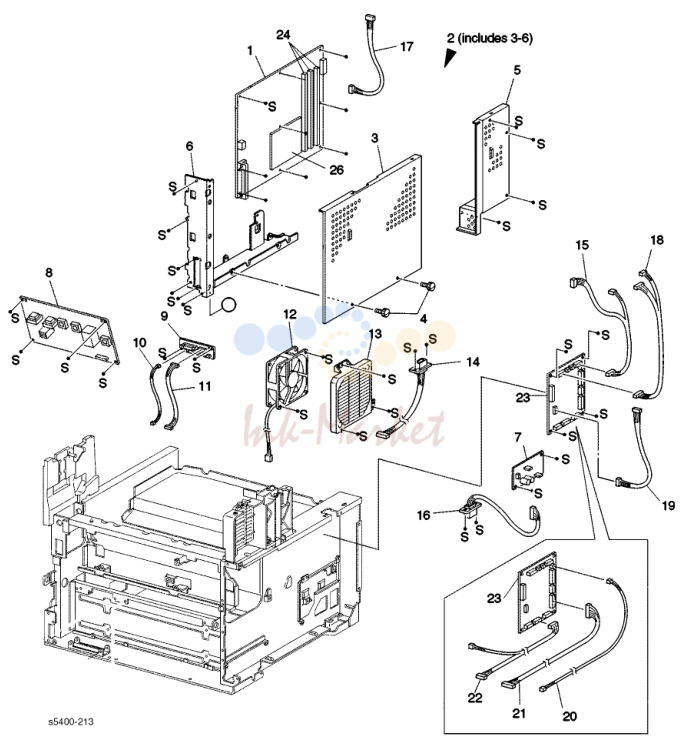

• 9. PL 9.1 Electrical (1 of 2)

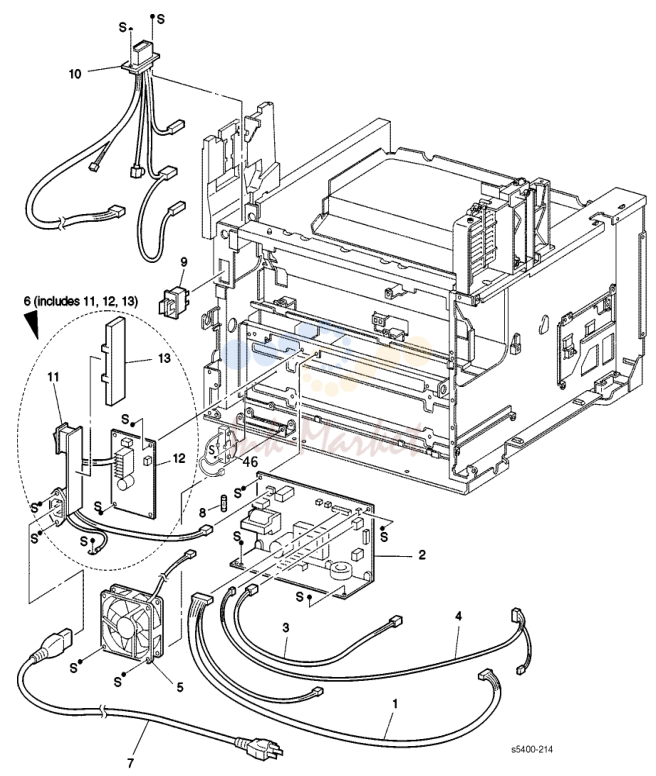

• 10. PL 9.2 Electrical (2 of 2)

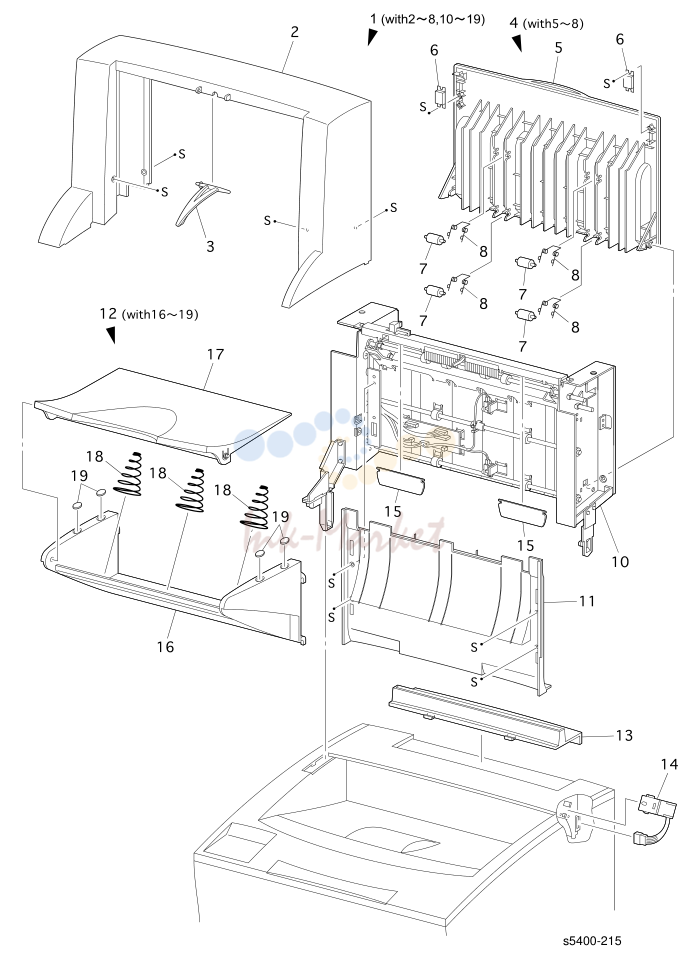

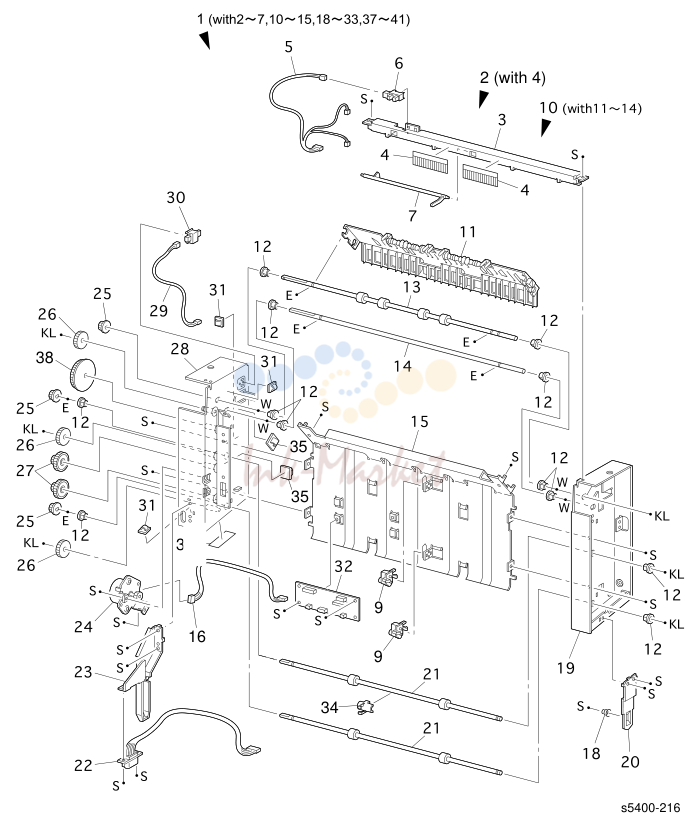

• 11. PL 10.1 High Capacity Stacker [HCS] (1 of 2)
• 12. PL 10.2 High Capacity Stacker [HCS] (2 of 2)

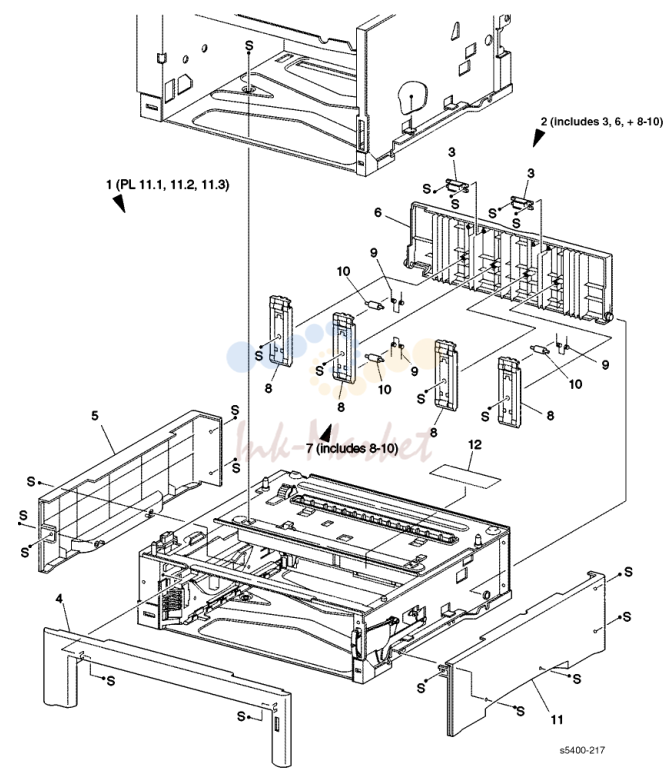

• 13. PL 11.1 500-Sheet Feeder (1 of 3)

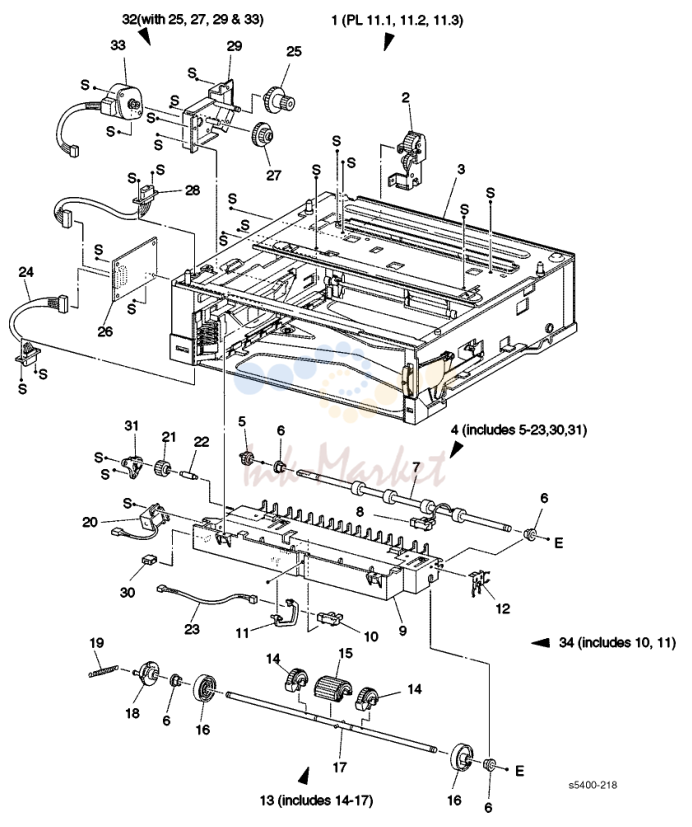

• 14. PL 11.2 500-Sheet Feeder (2 of 3)

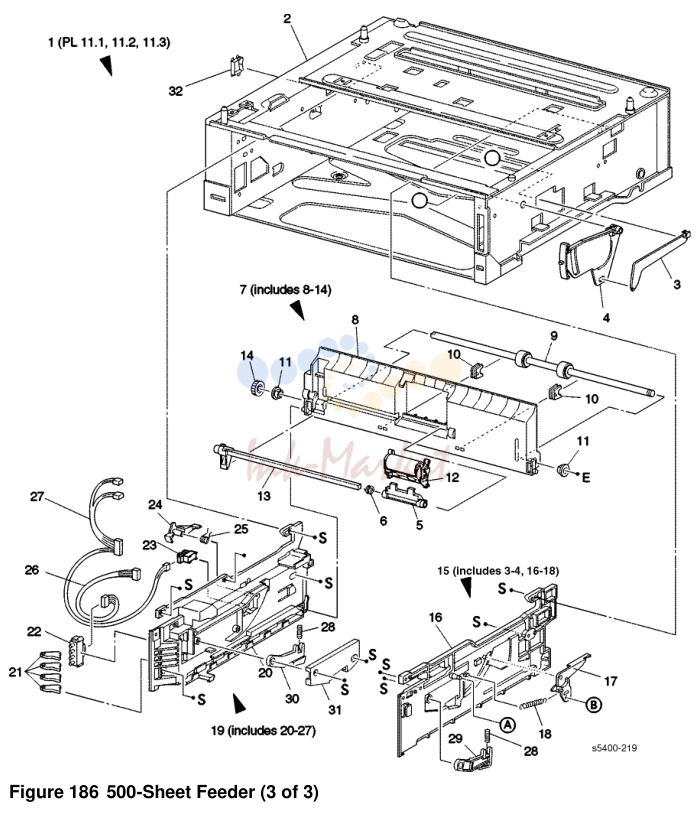

• 15. PL 11.3 500-Sheet Feeder (3 of 3)

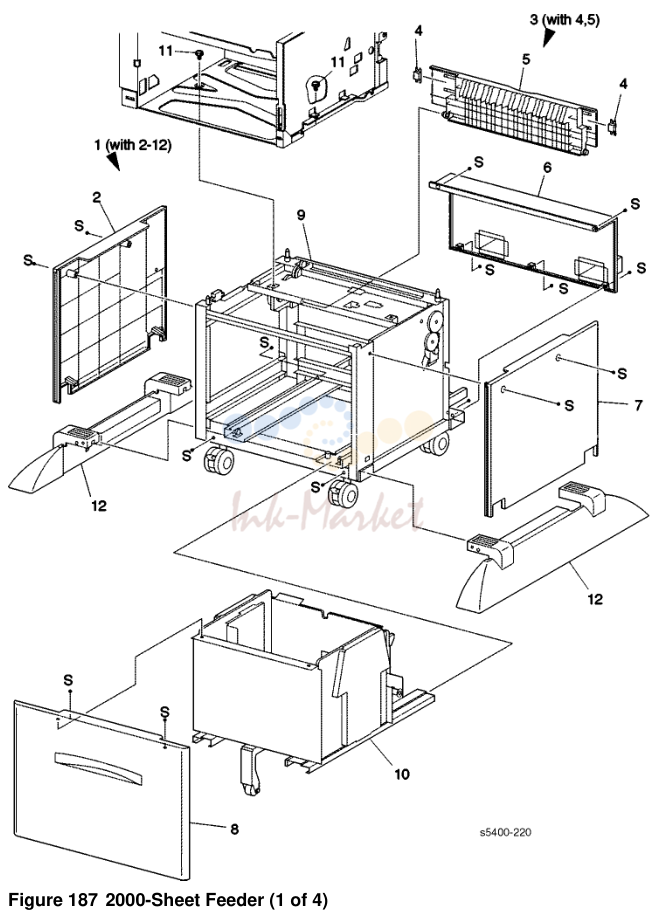

• 16. PL 12.1 2000-Sheet Feeder (1 of 4)

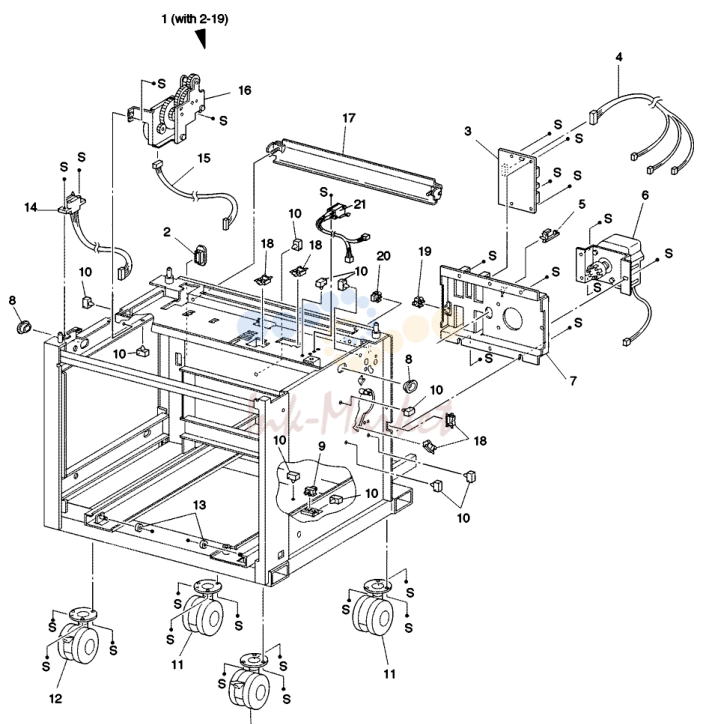

• 17. PL 12.2 2000-Sheet Feeder (2 of 4)

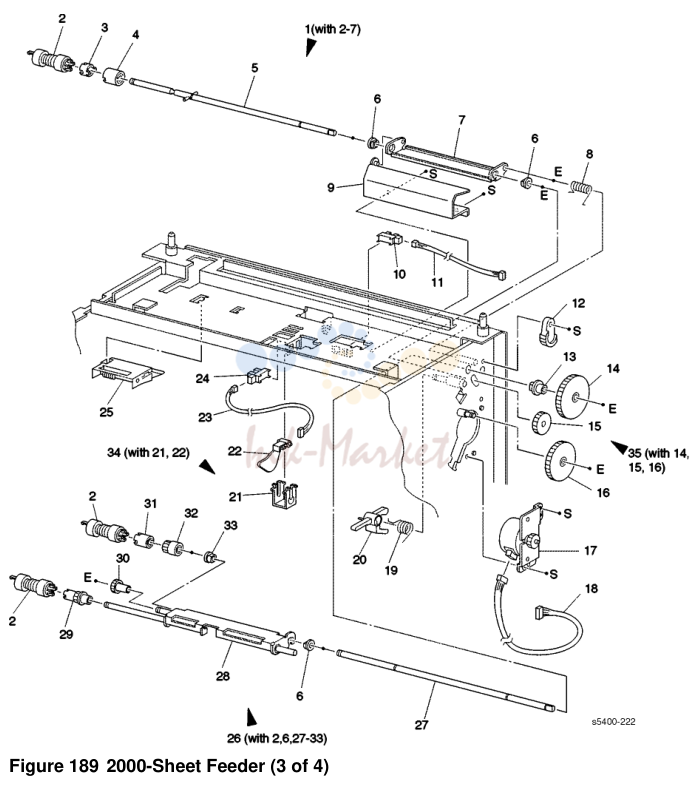

• 18. PL 12.3 2000-Sheet Feeder (3 of 4)

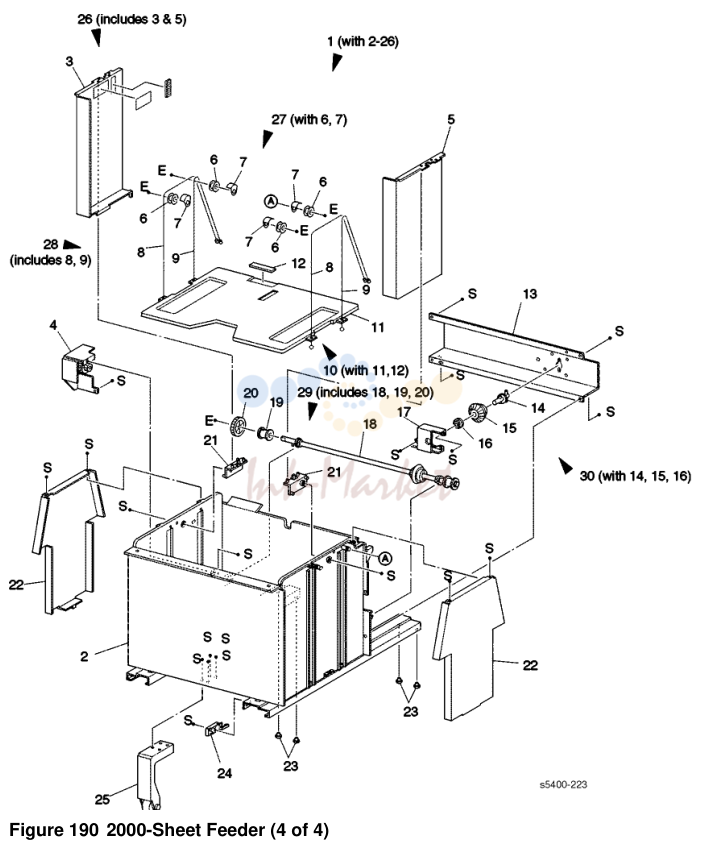

• 19. PL 12.4 2000-Sheet Feeder (4 of 4)

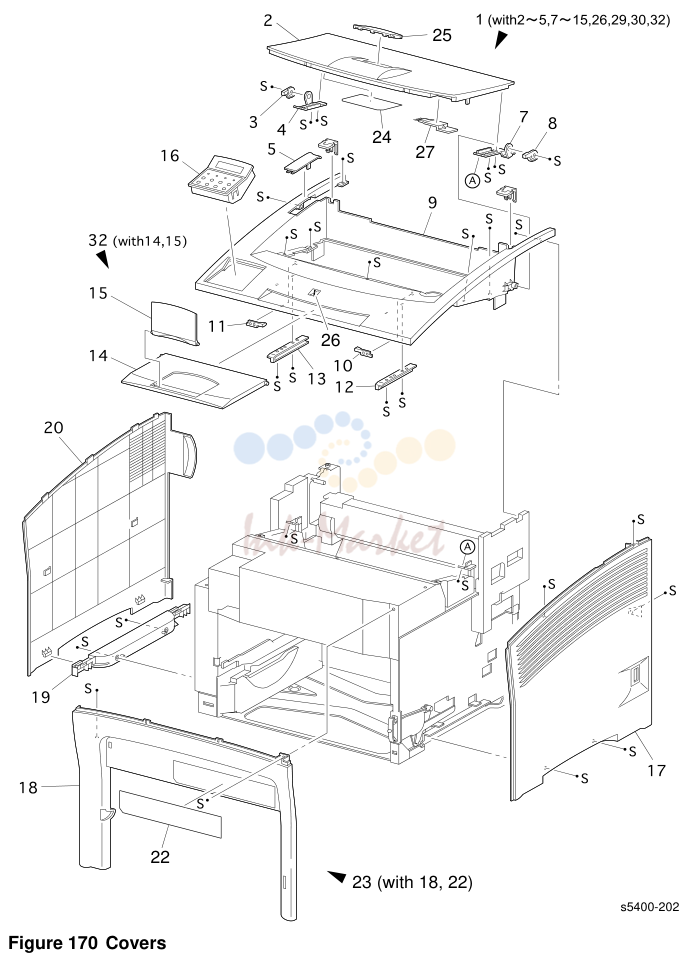

1. Parts Lists

№	Артикул	Альт. артикул	Описание
1	802K29441 запросить цену →		1 Cover Assembly, Top [includes 2~5, 7-15, 26, 29, 30,
2			1 Door, Top Access [P/O item 1]
3			1 Stopper, Left [P/O item 1]
4			1 Bracket, Left [P/O item 1]
5	048E64291 запросить цену →		1 Cap, Top Cover
7			1 Bracket, Right [P/O item 1]
8			1 Stopper, Right [P/O item 1]
9			1 Cover, Top [P/O item 1]
10			1 Latch, Right [P/O item 1]
11			1 Latch, Left [P/O item 1]
12			1 Tray Guide, Right [P/O item 1]
13			1 Tray Guide, Left [P/O item 1]
14			1 Tray Extension [P/O item 1]
15	050E88420 запросить цену →		1 Tray Stopper
16	101K37901 запросить цену →		1 Control Panel Assembly
17	048E64122 запросить цену →		1 Cover, Right
18			1 Cover, Front [P/O item 23]
19	048E64102 запросить цену →		1 Cover, Left Lower
20	048E64082 запросить цену →		1 Left Cover
22			Label Front [P/O Item 23]
23	802K04213 запросить цену →		1 Cover Assy, Front [with 18, 22]
24			1 Label, Access Cover 3 [P/O item 1]
25			1 Stand Cover, Pop Up
26	892E08500 запросить цену →		1 Badge
27	042K92000 запросить цену →		1 Cleaning Brush

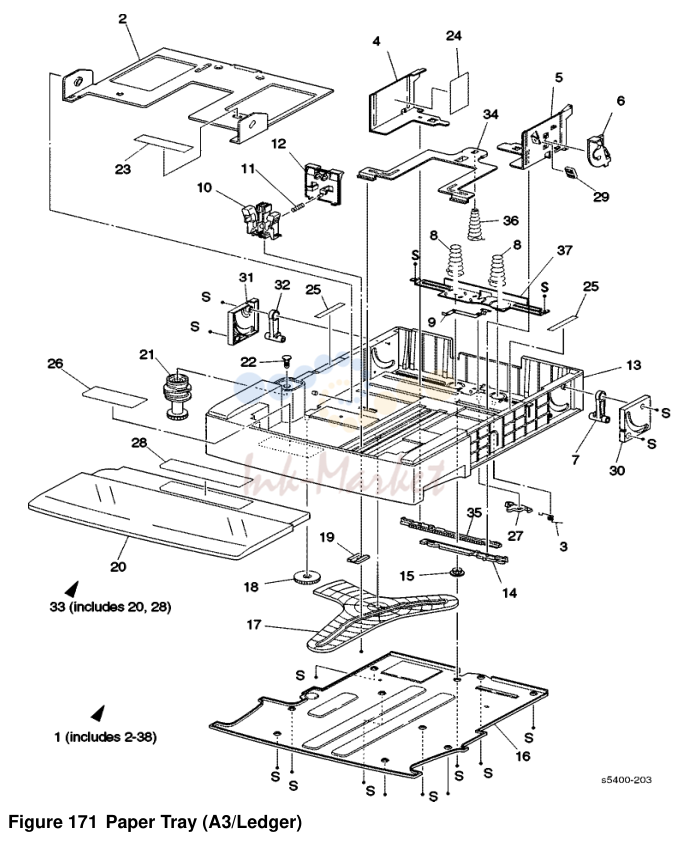

2. PL 2.1 Paper Tray [A3/Ledger]

№	Артикул	Альт. артикул	Описание
1	109R00523 запросить цену →		1 Tray Assembly, [A3/Ledger (includes 2~37)]
2			1 Bottom [P/O item 1]
3			1 Sprint, Latch [P/O item 1]
4			1 Plate, Side Guide [left] [P/O item 1]
5			1 Plate, Side Guide [right] [P/O item 1]
6			1 Lever, Side [right] [P/O item 1]
7			1 Latch Assembly [right] [P/O item 1]
8			2 Spring, Long [P/O item 1]
9			1 Spring, Ground [P/O item 1]
10			1 Guide, End [P/O item 1]
11			1 Spring, End Guide Plate [P/O item 1]
12			1 Guide, End Plate [P/O item 1]
13			1 Tray, Long Housing 1 [P/O item 1]
14			1 Rack [P/O item 1]
15			1 Pinion [P/O item 1]
16			1 Cover, Bottom [long] [P/O item 1]
17			1 Gear, Sector [long] [P/O item 1]
18			1 Gear, Idler [P/O item 1]
19			1 Lock, End Guide [P/O item 1]
20			1 Cover, Tray 1 [P/O item 1]
21			1 Cam, Size [long] [P/O item 1]
22			1 Lock, Pin [P/O item 1]
23			1 Label, Long Side [P/O item 1]
24			1 Label, Max Paper [P/O item 1]
25			2 Label, Hold Here [P/O item 1]
26			1 Label, Paper Set [P/O item 1]
27			1 Latch [P/O item 1]
28			1 Label, Tray Set [P/O item 1]
29			1 Cap, Side [right] [P/O item 1]
30			1 Cover, Latch [right] [P/O item 1]
31			1 Cover, Latch [left] [P/O item 1]
32			1 Latch Assembly [left] [P/O item 1]
33	802K05701 запросить цену →		1 Cover Assembly, Tray [with 20, 28] [P/O item 1]
34			1 Plate, Mini Bottom [P/O item 1]
35			1 Rack [left] [P/O item 1]
36			1 Spring, N/F Center [P/O item 1]
37			1 Plate, Tray [P/O item 1]

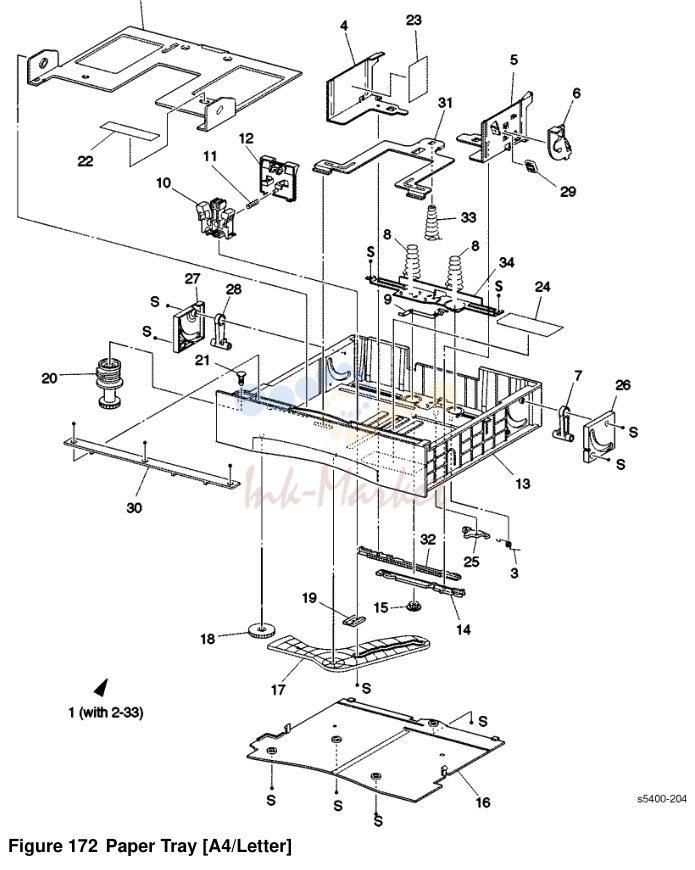

3. PL 2.2 Paper Tray [A4/Letter]

№	Артикул	Альт. артикул	Описание
1	109R00524 запросить цену →		1 Tray Assembly, A4/Letter [includes 2~33]
2			1 Plate Assembly, Bottom
3			1 Spring, Latch
4			1 Plate, Side Guide [left]
5			1 Plate, Side Guide [right]
6			1 Lever, Side [right]
7			1 Latch Assembly [right]
8			2 Spring
9			1 Spring, Ground
10			1 End Guide
11			1 End Guide, Spring Plate
12			1 Guide, End Plate
13			1 Housing, Tray 1 [short]
14			1 Rack
15			1 Pinion
16			1 Cover, Bottom [short]
17			1 Gear, Sector [short]
18			1 Gear, Idler
19			1 Lock, End Guide
20			1 Cam, Size [A4/Letter]
21			1 Lock, Pin
22			1 Label, Side [short]
23			1 Label, Max Paper
24			1 Label, Set Paper
25			1 Latch
26			1 Cover, Latch [right]
27			1 Cover, Latch [left]
28			1 Latch Assembly [left]
29			1 Cap, Side [right]
30			1 Cover, Handle
31			1 Plate, Mini Bottom
32			1 Rack [left]
33			1 Spring, N/F Center
34			1 Plate, Tray

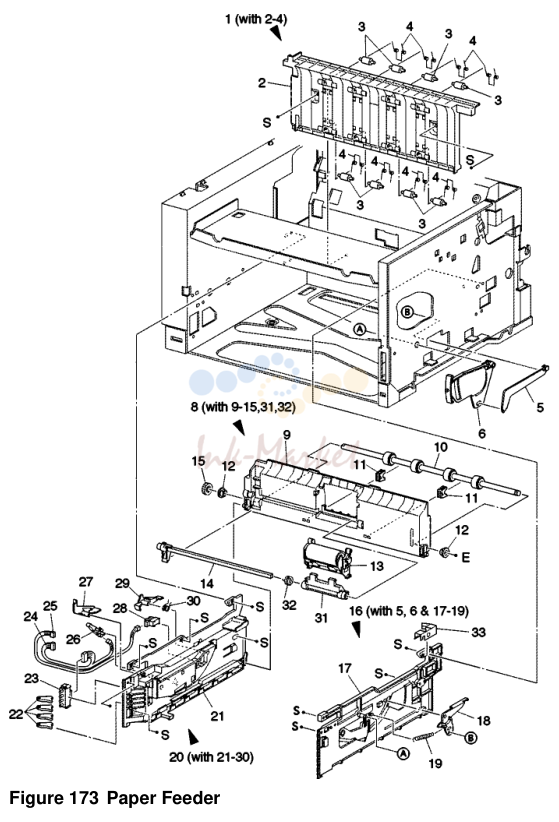

4. PL 3.1 Paper Feeder

№	Артикул	Альт. артикул	Описание
1	054K13043 запросить цену →		1 Chute Assembly, Rear [includes 2~4]
2			1 Chute, Rear [P/O item 1]
3			8 Roller, Pinch [P/O item 1]
4			8 Spring, Pinch [P/O item 1]
5			1 Rod, Paper Level Indicator [P/O item 16]
6			1 Collar, Paper Level Indicator [P/O item 16]
7			1 Guide Assembly, Tray 1 [with 5, 6 & 16] [P/O item 16]
8	054K13055 запросить цену →		1 Chute Assembly, Retard [includes 9~‘5, 31 & 32]
9			1 Chute, Retard [P/O item 8]
10			1 Roller Assembly, Turn [left] [P/O item 8]
11			2 Support, Bearing [P/O item 8]
12			2 Bearing, ES8 [P/O item 8]
13	019K94613 запросить цену →		1 Holder Assembly, Retard [P/O item 8]
14			1 Arm, Retard [P/O item 8]
15			1 Gear, Turn [P/O item 8]
16	604K01890 запросить цену →		1 Guide Assembly, Tray 1 [right] [includes 5, 6 & 17~19]
17			1 Guide, Tray 1 [right] [P/O item 16]
18			1 Actuator, GG [P/O Item 16]
19			1 Spring, Paper Level Indicator [P/O item 16]
20	032K93788 запросить цену →		1 Guide Assembly, Tray 1 [left] [includes 21~30]
21			1 Guide, Tray 1 [left] [P/O item 20]
22			4 Actuator, Size [P/O item 20]
23	110E98320 запросить цену →		1 Switch, Paper Size
24	162K42630 запросить цену →		1 Harness Assembly, Sensor [J20~J201, J202]
25			1 Harness Assembly, Low Paper Sensor [J127~P128]
26	130E82030 запросить цену →		1 Switch, MBF Home
27			1 Actuator, MBF [P/O item 20]
28	130E81970 запросить цену →		1 Sensor, Tray 1 Low Paper
29			1 Sensor Actuator, Tray 1 Low Paper [P/O item 20]
30			1 Spring, Tray 1 Low Paper Sensor Actuator [P/O item
31			1 Lever, Retard [P/O item 8]
32			1 Spring, Release [P/O item 8]
33			1 Clip, Ground [P/O item 16]

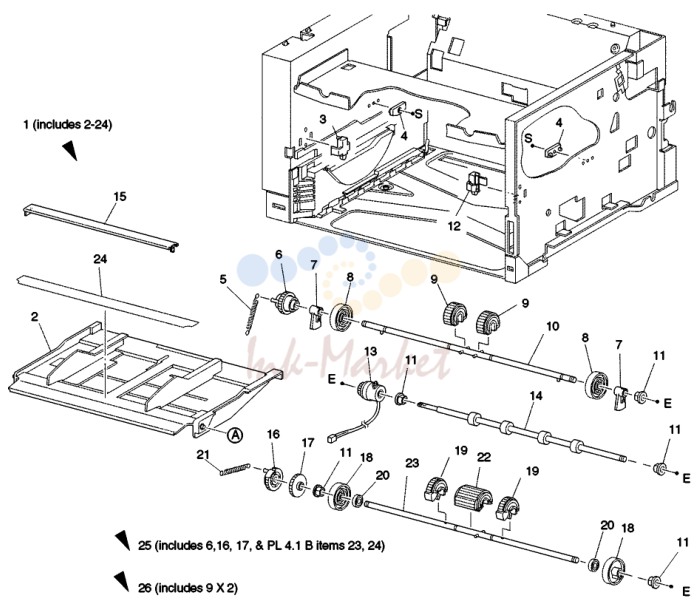

5. PL 4.1 Multi-sheet Bypass Feeder (MBF) Assembly

№	Артикул	Альт. артикул	Описание
1	059K19206 запросить цену →		1 MBF Assembly [includes 2, 5~11, 13~24 (PL 4.2 items
2			1 Tray Assembly [P/O item 1]
3	003K85592 запросить цену →		1 Latch Assembly [left]
4			2 Guide, Upper
5	809E35460 запросить цену →		1 Spring, MBF 1 [P/O item 1]
6			1 Gear, Pick Up [P/O item 1 & 25]
7			2 Cam, Pick Up [P/O item 1]
8			2 Roller, Core [P/O item 1]
9			2 Roller, MBF Feed [P/O item 26]
10			1 Shaft, Pick Up [P/O item 1]
11			5 Bearing #8 [P/O item 1]
12	003K85941 запросить цену →		1 Latch Assembly [right]
13	121K20060 запросить цену →		1 Clutch, Tray 1 Turn Roller
14	059K13064 запросить цену →		1 Roller Assembly, Tray 1 Turn
15			1 Bracket [P/O item 1]
16			1 Gear, Tray 1 Pick Up [P/O item 1 & 25]
17			1 Gear, MBF Idler 1 [P/O item 1 & 25]
18			1 Roller, Tray 1 Core [P/O item 1]
19			2 Roller, Envelope Feed [P/O item 27]
20			2 Bearing, Core #8 [P/O item 1]
21	809E35460 запросить цену →		1 Spring
22	059K14641 запросить цену →		1 Roller, Tray 1 Feed
23			1 Shaft, MBF Turn Roller [P/O item 1]
24			1 Label [P/O item 1]
25	600K72223 запросить цену →		Kit, Gear [includes 6, 16, 17 & PL 4.1B items 23 & 24]
26			600K 73123 Kit, Feed Roller [2 pieces]
27	604K10040 запросить цену →		Kit, Envelope Feed Roller [2 pieces]

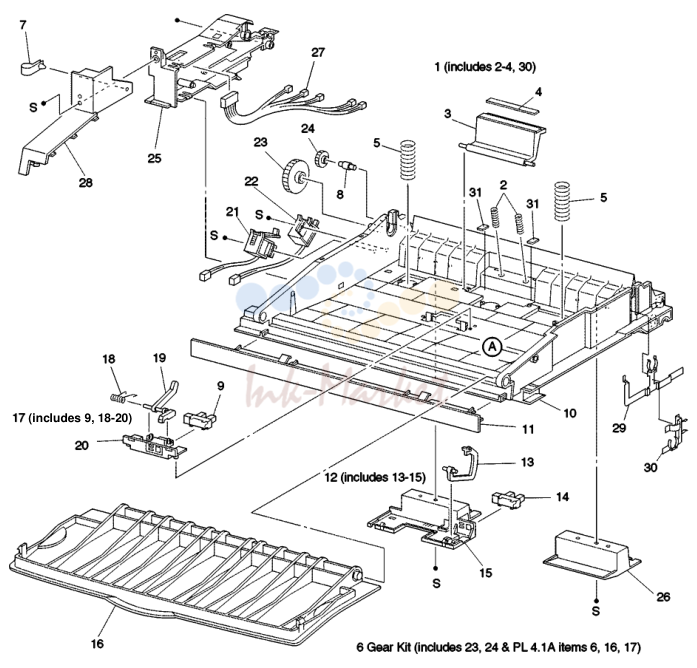

6. PL 4.2 Paper Handler

№	Артикул	Альт. артикул	Описание
1	600K72192 запросить цену →		1 Holder Assembly, Retard [includes 2~4]
2			2 Spring, NIP [P/O item 1]
3			1 Holder, Retard [P/O item 1]
4			1 Pad, Retard [P/O item 1]
5			2 Spring N/F
6	600K72223 запросить цену →		1 Kit, Gear [includes 23, 24 & PL 4.1 (items 6, 16 & 17)]
7			1 Clamp [P/O PL 4.1 item 1]
8			1 Pin, Idler [P/O PL 4.1 item 1]
9			1 Sensor, No/Low Paper
10			1 Chute
11			1 Cover, Lower [P/O PL 4.1 item 1]
12	019K94931 запросить цену →		1 Sensor Assembly, Tray 1 Sensor [includes 13~15]
13			1 Actuator, Tray 1 No Paper Sensor [P/O item 12]
14			1 Sensor, No Paper [P/O item 12]
15			1 Holder, Tray 1 Sensor [P/O item 12]
16	050K43611 запросить цену →		1 Door, MBF
17	019K94921 запросить цену →		1 Sensor, MBF No/Low Paper [includes 9 & 18~20]
18			1 Spring, MBF No/Low Paper Sensor [P/O item 17]
19			1 Actuator, MBF No/Low Paper Sensor [P/O item 17]
20			1 Holder, Sensor [P/O item 17]
21	121K27230 запросить цену →		1 Solenoid, MBF Feed
22	121K18810 запросить цену →		1 Solenoid, Tray 1 Feed
23			1 Gear, MBF In [P/O item 6]
24			1 Gear, MBF Idler 2 [P/O item 6]
25			1 Cover, MBF Gear
26			1 Chute, Lower [P/O PL 4.1 item 1]
27	162K42620 запросить цену →		1 Harness, MBF Combo [P121~P122, P123, P124, J125
28	048E64172 запросить цену →		1 Cover
29			1 Plate, Lower Ground [P/O PL 4.1 item 1]
30			1 Plate, Ground [P/O PL 4.1 item 1]
31			2 Holder, Retard Pad [P/O PL 4.1 item 1]

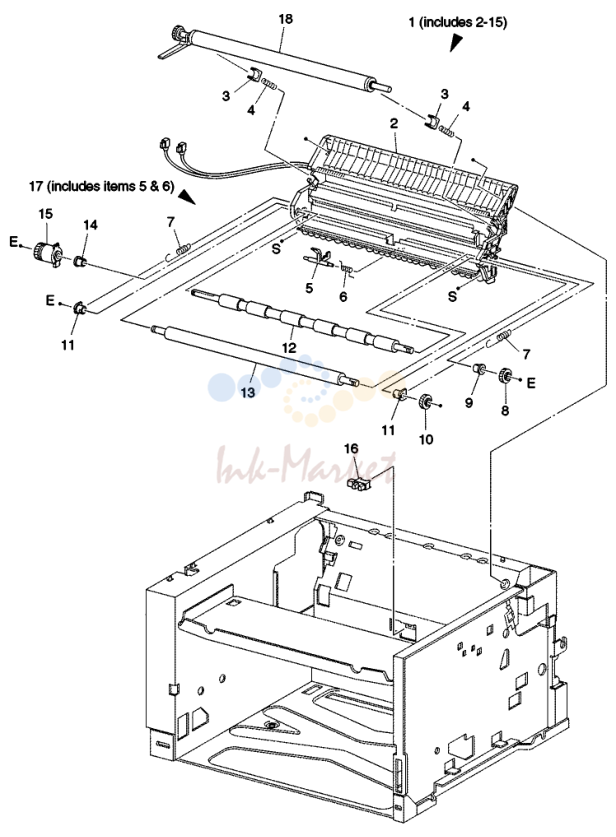

7. PL 5.1 Paper Transport

№	Артикул	Альт. артикул	Описание
1	054K18572 запросить цену →		1 Transport Assembly, Paper [includes 2~15]
2			1 Transport, Chute [P/O item 1]
3			2 Bearing, BTR [P/O item 1]
4			2 Spring BTR [P/O item 1]
5			1 Actuator, Registration [P/O item 17]
6			1 Spring, Sensor [P/O item 17]
7			2 Spring, Registration [P/O item 1]
8			1 Gear, Registration [rubber roller shaft] [P/O Item 1]
9			1 Bearing, Right [rubber roller shaft] [P/O Item 1]
10			1 Gear, Registration [metal shaft] [P/O Item 1]
11			2 Bearing [metal shaft] [P/O Item 1]
12			1 Roller, Registration [rubber roller shaft] [P/O Item 1]
13			1 Roller, Registration [metal shaft] [P/O Item 1]
14			1 Bearing, Left [rubber roller shaft] [P/O Item 1]
15	121E84300 запросить цену →		1 Clutch, Registration
16	130E82740 запросить цену →		1 Sensor, Registration
17	600K72231 запросить цену →		1 Kit, Actuator
18	022K62410 запросить цену →		1 Roller, Bias Transfer [BTR]
1			((wwiitthh 22~~3218,, 3330, ,3 352~,3 377)~52, 55)
97			(with 28, 30x2 ea.)
99			(with 33)
98			(with 27x2 ea.)
398			Phaser 5400 Laser Printer Service Guide
1	802K04577 запросить цену →		1 Cover Assembly, Rear [includes 2-31, 33, 35-37]
2			1 Gear Assembly, Cover Gate [P/O item 1]
3			1 Gear, Z20/20 [P/O item 1]
4			1 Spring, Cover Gate Gear [P/O item 1]
5			1 Gear, Z37 [P/O item 1]
6			1 Gear, Z27 [P/O item 1]
7			4 Bearing, Exit [P/O item 1]
8			1 Gear, Z15 [P/O item 1]
9			1 Gear, Z22/15 [P/O item 1]
10			1 Plate Assembly, Exit Drive [P/O item 1]
11			1 Cover, Top Exit [P/O item 1]
12			1 Cover, Gate [P/O item 1]
13	162K43690 запросить цену →		1 Harness, Direction Solenoid [P/O item 1]
15			1 Holder, Full Stack Sensor [P/O item 31]
16			1 Sensor, Full Stack [P/O item 31]
17			1 Actuator, Full Stack Sensor [P/O item 31]
18	162K43700 запросить цену →		1 Harness, Full Stack Sensor [P/O item 1]
19			1 Spring, Exit Gate [P/O item 1]
20			1 Gate, Exit [P/O item 1]
21	059K11893 запросить цену →		1 Shaft, Rear Cover Roller [P/O item 1]
22			1 Chute, Upper Exit [P/O item 1]
23			1 Roller Assembly, Pre-Exit
24			1 Latch, Left Exit
25			1 Latch, Right Exit
26			1 Lower Exit Chute
27	001K68072 запросить цену →		2 Kit, Exit Strap
28			1 Cover, Rear Exit
29			1 Plate, Earth
30			2 Spring, Earth Exit
31	600K72254 запросить цену →		1 Sensor Assembly, Full Stack (with 15-17)
32			1 Fuser Assembly (P/O Item #99)
33			2 Flapper, Exit
34	011E07992 запросить цену →		1 Handle, Fuser Latch
35			2 Cloth, Anti-Static [P/O Item 1]
36			1 Clip, Ground L [P/O Item 1]
37			4 Clip, Ground R [P/O Item 1]
94			1 Kit Assembly, Exit (with 2-10, 13-22, 26)
97			1 Kit Assembly, Rear, Exit Cover (with 28, 30x2 pcs)
98			1 Kit, Exit Strap (with 27x2pcs)
99	109R00521 запросить цену →		1 Kit, Usage, (Fuser 110V~BTR) with 33, (PL5.1.18))
99	109R00522 запросить цену →		1 Kit, Usage, (Fuser 220V~BTR) with 33, (PL5.1.18))

8. PL 7.1 Frame & Drives

№	Артикул	Альт. артикул	Описание
1			1 Cover, Laser
2			1 Bracket, HCS [left]
3			1 Cover, Lower Rear
4	809E10940 запросить цену →		1 Kit, Main Drive Motor Spring [2 pieces] [P/O item 11]
5			8 Clamp
6			2 Clamp, Laser
7			6 Clamp
8			1 Clamp
9			3 Clamp
10	007K86761 запросить цену →		1 Gear Assembly, Drive [includes 4, 11 & 12]
11			1 Motor Assembly [includes 19 & 20] [P/O item 10]
12			1 Gear Assembly, Main Drive Motor [P/O item 10]
13			1 Harness, HCS Bush
14			1 Bush, High Voltage
15			1 Bracket, HCS [right]
16	003E46230 запросить цену →		1 Stopper, Duplex [left]
17	003E46240 запросить цену →		1 Stopper, Duplex [right]
18	048E65002 запросить цену →		1 Cover, HVPS
19			1 Motor [P/O item 10]
20			1 Controller Board, Main Drive Motor [P/O item 10]
21			1 Cover, Drawer
2			(with 3, 4, 18)
99			(with 14, 19)
402			Phaser 5400 Laser Printer Service Guide
1	113R00495 запросить цену →		1 Cartridge, Print
2	062K10803 запросить цену →		1 Laser Scanner Assembly, (with 3, 4, 18)
3			1 Harness Assembly, Laser Scanner [J115-1~J115-2]
4			1 Scanner, Laser (Reference only) [P/O Item 2]
5	032K93933 запросить цену →		1 Guide Assembly, Print Cartridge [right] (with 6~12,15)
6			1 Harness Assembly, Interlock (J162~J621, J622, J623)
7			1 Wire Assembly, Developer [P/O item 5]
8			1 Wire Assembly, Xerographic [P/O item 5]
9			1 Seal, Guide [P/O item 5]
10			1 Plate, Developer [P/O item 5]
11			1 Plate, Xerographic [P/O item 5]
12			1 Guide, Print Cartridge [right] [P/O item 5]
13	160K75680 запросить цену →		1 Antenna, CRUM
14			1 Link Assembly, Right [P/O Item 99]
15			1 Interlock Switch (P/O Item 5)
16	130K57891 запросить цену →		1 Sensor Assembly, Toner
17			1 Sensor Assembly, Print Cartridge
18			1 Laser label
19			Link Assembly, Left [P/O Item 99]
20	032E16202 запросить цену →		1 Guide, Print Cartridge [left]
22			1 Wire Harness, Interlock
99	600K72262 запросить цену →		1 Kit, Link (with 14, 19)

9. PL 9.1 Electrical (1 of 2)

№	Артикул	Альт. артикул	Описание
1	160K83452 запросить цену →		1 Board, System Controller
2			1 Kit, Cover Assembly [includes 3~6]
3			1 Cover, Shield
4			2 Screw, Thumb
5			1 Cover, Print Engine Controller Board (MCU)
6	802K35520 запросить цену →		1 Panel, Rear
7	105K19330 запросить цену →		1 Board, 5 VDC Power Supply
8	105K19091 запросить цену →		1 Board, High Voltage Power Supply (HVPS)
9	160K74360 запросить цену →		1 Board, Duplex Interface
10	162K43530 запросить цену →		1 Harness, Full DUP-1 [J502-J527]
11	162K43550 запросить цену →		1 Harness, Flap-1 [J505-J528]
12	127K32011 запросить цену →		1 Fan, Fuser Cooling
13	055E33041 запросить цену →		1 Cover, Fuser Fan
14	162K43542 запросить цену →		1 Harness, STK-1 [J504-J526]
15	162K42610 запросить цену →		1 Harness, P/H [J12-J121, J128]
16	162K42640 запросить цену →		1 Harness, Tray 2/3 Feeder [J13-P131]
17	162K42821 запросить цену →		1 Harness, System Controller Board to User Interface
18	162K42880 запросить цену →		1 Harness, Laser NS [J11-J112, J114]
19			1 Harness
20	162K42740 запросить цену →		1 Harness, Reg [J22-J222]
21	162K43521 запросить цену →		1 Harness, Duplex Interface [J19-J501]
22	162K42720 запросить цену →		1 Harness, HVPS [J18-J181, J183]
23	160K83415 запросить цену →		1 Board, Print Engine Controller [110 VAC] [US]
24	733W14695 запросить цену →		As 16 MB DIMM
25	650-4238-00 запросить цену →		Drive, Hard Disk (20 GB)

10. PL 9.2 Electrical (2 of 2)

№	Артикул	Альт. артикул	Описание
1	162K42681 запросить цену →		1 Harness, Low Voltage Power Supply (LVPS)
2	105K19080 запросить цену →		1 Power Supply, Low Voltage [110 VAC]
3	962K05780 запросить цену →		1 Harness, System Controller [3.3V] [J163-J3]
4	162K42800 запросить цену →		1 Harness, System Controller [5V] [J169-J168, J13]
5	127E81781 запросить цену →		1 Fan, LVPS Exhaust
6			1 Inlet Assembly [includes 11~13] [P/O Item 2]
7			1 Cord, Power [US]
8			1 Fuse [P/O Item 2]
9	110E98300 запросить цену →		1 Switch, Rear Cover Fuser Interlock
10	162K62621 запросить цену →		1 Harness, Fuser [115 VAC [J174, J17, J171, J177, J178
11			1 Inlet [reference only] [P/O Item 2]
12			1 Board [reference only] [P/O Item 2]
13			Cover, Inlet
14	103K80930 запросить цену →		1 Resistor, Flicker (220V only)

11. PL 10.1 High Capacity Stacker [HCS] (1 of 2)

№	Артикул	Альт. артикул	Описание
1	097S02715 запросить цену →		1 Stacker Assembly, High Capacity (HCS) (with 2-8,
2	802E24491 запросить цену →		1 Cover, Top [P/O Item 1]
3	036E91371 запросить цену →		1 Weight, Paper [P/O Item 1]
4	802K26211 запросить цену →		1 Cover Assembly, Rear (with 5~8) [P/O Item 1]
5			1 Cover, Rear [P/O Item 4]
6			1 Holder, Magnet [P/O Item 4]
7			4 Roller, Turn Pinch [P/O Item 4]
8			4 Spring, HCS Pinch [P/O Item 4]
10	001K74192 запросить цену →		1 P/H, Assembly, HCS [same as PL 14.2, item 1]
11	802K24531 запросить цену →		1 Cover, Front
12	050K43412 запросить цену →		1 Tray Assembly, HCS (with 16-19)
13	048E64831 запросить цену →		1 Cover, Gate
14	121K18871 запросить цену →		1 Solenoid Assembly, Exit Gate
15			2 Flapper, HCS
16			1 Tray, Bottom [P/O Item 12]
17			1 Tray, Top [P/O Item 12]
18			3 Spring [P/O Item 12]
19			4 Cap [P/O Item 12]

12. PL 10.2 High Capacity Stacker [HCS] (2 of 2)

№	Артикул	Альт. артикул	Описание
1	001K74193 запросить цену →		1 Paper Handling, HCS Assembly (with 2-7, 10-15,
2			1 Eliminator Assembly, Static [with 3, 4, 6, 7]
3			1 Bracket, Stack Full
4			2 Eliminator
5	162K63540 запросить цену →		1 Harness, Stack Full Sensor [J520-J521, J523]
6	130E82740 запросить цену →		1 Sensor, HCS Stack Full
7	120E16941 запросить цену →		1 Actuator, Stack Full Sensor
9	130K61650 запросить цену →		2 Sensor, Jam
10			1 Chute Assembly, HCS Exit (with 11-14)
11			1 Chute Assembly
12			10 Bearing, Exit
13			1 Roller
14			1 Shaft
15			1 Chute, HCS
18			1 Screw, Spring
19			1 Frame, Side [right]
20			1 Support [right]
21			2 Roller, Inlet
22	162K63530 запросить цену →		1 Harness, STK-0 [J514-P526]
23			1 Support [left]
24	127K31970 запросить цену →		1 Motor Assembly, HCS
25			3 Gear
26			3 Gear, 29T
27			2 Gear, Idler 14/23
28			1 Frame Assembly, Left Side, HCS
29	162K63550 запросить цену →		1 Harness, OP STK COV [J524-J525]
30	110E93440 запросить цену →		1 Switch, Rear Cover Interlock
31			3 Clamp
32			1 Board, HCS
33			2 Sensor
37	162K63560 запросить цену →		1 Harness Assembly, Stacker Motor (J517-J518)
38			1 Gear, Z49
39			1 Harness, Collar
40			2 Clamp
41			1 Label, SP HCS

13. PL 11.1 500-Sheet Feeder (1 of 3)

№	Артикул	Альт. артикул	Описание
1	097S02712 запросить цену →		1 Feeder Assembly, Complete [w/A4 CST]
2	802K11761 запросить цену →		1 Cover Assembly, Rear [includes 3, 6 & 8~10]
3			2 Latch [P/O item 2]
4	802E03103 запросить цену →		1 Cover, Front
5	802E28501 запросить цену →		1 Cover, Left
6			1 Cover, Rear [P/O item 2]
7	019K94731 запросить цену →		1 Roller Assembly, Pinch [includes 8~10]
8			4 Holder [P/O item 2] [P/O item 7]
9			3 Spring Torsion [P/O item 2] [P/O item 7]
10			3 Roller, Pinch [P/O item 2] [P/O item 7]
11	802E03091 запросить цену →		1 Cover, Right
12			1 Label

14. PL 11.2 500-Sheet Feeder (2 of 3)

№	Артикул	Альт. артикул	Описание
1			1 Feeder Assembly, Complete [P/O PL 11.1, item 1]
2	015K39481 запросить цену →		1 Bracket Assembly, Gear
3			1 Sub-Assembly, Feeder [same as PL 11.3, item1]
4	054K14729 запросить цену →		1 Head Assembly, Feed [includes 5~22]
5			1 Gear, Turn
6			4 Bearing
7			1 Roller Assembly, Turn
8	130K60371 запросить цену →		1 Sensor, Pre-Registration
9			1 Chute, Feeder
10			1 Sensor, No Paper [P/O item 34]
11			1 Actuator, No Paper Sensor [P/O item 34]
12			1 Plate, Ground
13			1 Roller Assembly, Feed [includes 14~17]
14	600K73132 запросить цену →		2 Roller Assembly, Envelope Feed
15	059K14641 запросить цену →		1 Roller, Feed
16			2 Roller, Core
17			1 Shaft, Pick Up
18			1 Gear, Pick Up
19	809E35460 запросить цену →		1 Spring, Pick Up
20	121K18810 запросить цену →		1 Solenoid, Feed
21			1 Gear, 17T
22			1 Shaft, Gear
23	162k47400 запросить цену →		1 Harness, Tray 2/3 J134 [J13A-J134]
24	162K47410 запросить цену →		1 Harness, J136 [P131-J136]
25			1 Gear [P/O item 32]
26	160K74332 запросить цену →		1 Board, Feeder
27			1 Gear [P/O item 32]
28	162K47380 запросить цену →		1 Harness J131 [J131-J132]
29			1 Bracket Assembly, Drive [P/O item 32]
30	913W01204 запросить цену →		1 Connector
31			1 Plate, Shaft
32	015K50131 запросить цену →		1 Drive Assembly [includes 25, 27, 29 & 33]
33			1 Motor Assembly [P/O item 32]
34	019K94931 запросить цену →		Kit, No Paper Sensor

15. PL 11.3 500-Sheet Feeder (3 of 3)

№	Артикул	Альт. артикул	Описание
1			1 Feeder Assembly, Complete [customer purchased
2			1 Frame Assembly
3			1 Rod, Paper Level Indicator [P/O Item 15]
4			1 Collar Assembly, Paper Level Indicator [P/O Item 15]
5			1 Lever, Retard [P/O item 7]
6			1 Spring, Release [P/O item 7]
7	054K13055 запросить цену →		1 Chute Assembly, Retard [includes 8~14]
8			1 Chute, Retard [P/O item 7]
9			1 Roller Assembly, Turn [P/O item 7]
10			2 Support, Bearing [P/O item 7]
11			2 Bearing, 8T [P/O item 7]
12	019K94613 запросить цену →		1 Holder Assembly, Retard [P/O item 7]
13			1 Arm, Retard [P/O item 7]
14			1 Gear, Turn [left] [P/O item 7]
15	604K01890 запросить цену →		1 Guide Assembly [right] [includes 3,4,16~18]
16			1 Guide [right]
17			1 Actuator, Paper Level
18			1 Spring, Paper Level
19	032K93788 запросить цену →		1 Guide Assembly [left] [includes 20~28]
20			1 Guide [left]
21			4 Actuator, Size
22	110E98320 запросить цену →		1 Switch, Paper Size
23			1 Sensor, Low Paper
24			1 Actuator, Low Paper Sensor
25			1 Spring
26			1 Harness, J138 [J138-J139]
27			1 Harness, J133 [J133-J13A, P135, J137]
28			2 Spring, Tray
29			1 Arm, Tray 1 [right]
30			1 Arm, Tray 1 [left]
31			1 Cap, Tray
32			1 Edge, Saddle

16. PL 12.1 2000-Sheet Feeder (1 of 4)

№	Артикул	Альт. артикул	Описание
1	097S02714 запросить цену →		1 2000-Sheet Feeder Complete
2	048K77441 запросить цену →		1 Cover Assembly, Side [left]
3	048K77533 запросить цену →		1 Cover Assembly, Rear [includes 4 & 5]
4			2 Holder, Magnetic
5			1 Cover/Door, Rear
6	802K05400 запросить цену →		1 Cover, Rear Bottom
7	048K77451 запросить цену →		1 Cover Assembly, Side [right]
8	048K69591 запросить цену →		1 Cover, Front
9			1 Assembly, Frame & Drive [reference only]
10			1 Tray Assembly, 2000-Sheet Feeder
11			2 Screw
12			2 Foot

17. PL 12.2 2000-Sheet Feeder (2 of 4)

№	Артикул	Альт. артикул	Описание
1			1 Assembly, Frame & Drive [includes 2~20]
2			1 Bushing
3	160K74350 запросить цену →		1 Board, 2000-Sheet Feeder
4	162K47560 запросить цену →		1 Harness, 2000-Sheet Feeder SW [J604-J612, J613,
5			1 Clamp
6	127K24971 запросить цену →		1 Motor Assembly, Tray Lift
7			1 Bracket, 2000-Sheet Feeder Board
8			2 Guide, Tray
9	110E93440 запросить цену →		1 Sensor, A4 Paper
10			9 Clamp
11	017E91980 запросить цену →		2 Caster
12	017E91970 запросить цену →		2 Caster, Locking
13	600K78420 запросить цену →		1 Kit, Roller [2 pieces]
14	162K43610 запросить цену →		1 Harness, 2000-Sheet Feeder-1 [J131, J601]
15	162K43590 запросить цену →		1 Harness, 2000-Sheet Feeder Tray Feed Motor [J607,
16	007K86830 запросить цену →		1 Drive Assembly, 2000-Sheet Feeder
17			1 Assembly, Chute Feed Out
18			2 Edge, Saddle
19	110E93440 запросить цену →		1 Switch, Tray Interlock
20	110E93440 запросить цену →		1 Switch, Rear Cover Interlock
21	110K10600 запросить цену →		1 Switch, Limit

18. PL 12.3 2000-Sheet Feeder (3 of 4)

№	Артикул	Альт. артикул	Описание
1	050K38810 запросить цену →		1 Retard Assembly, 2000-Sheet Feeder [includes 2~7]
2	600K78460 ✓ в наличии		1 Feed Roller Kit, [3 pieces]
3			1 Spacer [P/O item 1]
4			1 Clutch Assembly, Friction [P/O item 1]
5			1 Shaft Assembly, Retard [P/O item 1]
6			3 Bearing, S6 [P/O item 1]
7			1 Support, Retard [P/O item 1]
8	809E20551 запросить цену →		1 Spring, Retard
9			1 Support Assembly, Retard
10	130E82740 запросить цену →		1 Sensor, Paper Height
11	162K47550 запросить цену →		1 Harness, 2000-Sheet Feeder FRDY [J603-J611]
12			1 Gear, Stopper
13			1 Bearing
14			1 Gear, 50T [P/O item 35]
15			1 Gear, 22T [P/O item 35]
16			1 Gear, 47T [P/O item 35]
17	007K86890 запросить цену →		1 Motor Assembly, Feed
18	162K47530 запросить цену →		1 Harness, 2000-Sheet Feeder Feed Motor [J606-J609]
19	600K78440 запросить цену →		Kit, Link Stopper / Spring
20			1 Stopper, Link [P/O item 19]
21			1 Support, Actuator [P/O item
22			1 Actuator [P/O item 34]
23	162K47540 запросить цену →		1 Harness, 2000-Sheet Feeder No Paper Sensor
24	130E82740 запросить цену →		1 Sensor, No Paper
25	054K08820 запросить цену →		1 Chute Assembly, Front
26	050K36761 запросить цену →		1 Feed Roller Assembly, [includes 2, 6 & 27~33]
27			1 Shaft, 2000-Sheet Feeder
28			1 Support Assembly, Nudger
29			1 Gear, 25T
30			1 Gear, 31T
31			1 Clutch Assembly, One-Way
32			1 Gear, 25T Clutch
33			1 Bearing
34	600K78450 запросить цену →		Kit, No Paper Actuator [includes 21 &22]
35	604K02070 запросить цену →		Kit, 2000-Sheet Feeder Gear [includes 14~16]

19. PL 12.4 2000-Sheet Feeder (4 of 4)

№	Артикул	Альт. артикул	Описание
1			1 Tray Assembly, 2000-Sheet Feeder [includes 2~25]
2			1 Housing Assembly, 2000-Sheet Feeder
3			1 Guide, Side [left] [P/O item 26]
4	019K94630 запросить цену →		1 Brake Assembly
5			1 Guide, Side [right] [P/O item 26]
6			4 Pulley [P/O item 27]
7			4 Guide, Wire [P/O item 27]
8			2 Wire 2 [P/O item 28]
9			2 Wire 1 [P/O item 28]
10			1 Plate Assembly, Bottom [includes 11 & 12]
11			1 Plate, Bottom
12	019E19780 запросить цену →		1 Pad, Bottom
13			1 Cover Assembly, Shaft
14			1 Shaft Assembly, Drive [P/O item 30]
15	007E55100 запросить цену →		1 Gear, Bevel [P/O item 30]
16			1 Bearing [P/O item 30]
17			1 Bracket, Gear
18			1 Shaft Assembly, Elevator [P/O item 29]
19			1 Pulley, Cable [P/O item 29]
20			1 Gear, 33T [P/O item 29]
21	003E48202 запросить цену →		2 Latch, Side Guide
22			2 Cover, Wire
23	600K78500 запросить цену →		1 Kit, Spacer [4 pieces]
24	003E23672 запросить цену →		1 Latch, Tray
25	017K92370 запросить цену →		1 Caster Assembly, Tray
26	600K78470 запросить цену →		Kit, 2000-Sheet Feeder Tray Side Guide [includes 3 & 5]
27	600K78480 запросить цену →		Kit, Elevator Wire Guide [includes 6 & 7]
28	600K78490 запросить цену →		Kit, Elevator Wire [includes 8 & 9]
29	600K78520 запросить цену →		Kit, 2000-Sheet Feeder Elevator Shaft [includes 18~20]
30	600K78510 запросить цену →		Kit, Drive Gear [includes 14~16]
98			(with 37, 38)
98			(with 12x6 ea., 14, 24)
426			Phaser 5400 Laser Printer Service Guide
1	097S02713 запросить цену →		1 Duplex Assembly (with 2, 3, 5-12, 14, 16-22,
2			1 Motor Assembly, Exit
3			1 Cover, Duplex Motor
5			1 Gear, Z18/37
6			1 Clamp
7			1 Bracket Assembly, Duplex Left
8			1 Gear, Z15
9			2 Bearing, Duplex
10			1 Gear, Z16
11			1 Gear. Z45/17
12			3 Roller, Duplex, Pinch
14			1 Roller Assembly, Upper Duplex [P/O item 28]
16			1 Bracket, Duplex, Right
17			2 Bearing, Exit
18			2 Pulley, 16T Duplex
19			2 Collar
20	023E15680 запросить цену →		1 Belt 160 S2M
21			1 Frame, Duplex
22	130K59671 запросить цену →		1 Sensor Assembly, Duplex
24			Roller Assembly [lower] [P/O item 28]
25			1 Holder, Duplex Pinch
26			1 Board, Duplex
27			1 Motor Assembly, Duplex
28			3 Spring, Duplex Pinch Lower
29			1 Spacer, Motor
30			1 Damper, Motor Case
32			2 Spring, Upper Pinch
33			3 Roller, Duplex Pinch Upper
34			1 Shaft, Duplex Pinch
35			1 Label, Handle Left
36			1 Label, Handle Right
37			1 Case, Duplex Motor
38			2 Damper, Exit Motor
39			1 Plate, Reinforcement
40			1 Label, SP Duplex
98			1 Kit, Duplex Motor Case Assembly (with 37,38)
99	600K72271 запросить цену →		1 Kit, Roller (with item 12x3 pcs), 14,
