1. Parts Lists

№	Артикул	Альт. артикул	Описание
220			V PMU
220			V ARU
9-2			Phaser4500/4510 Service Manual

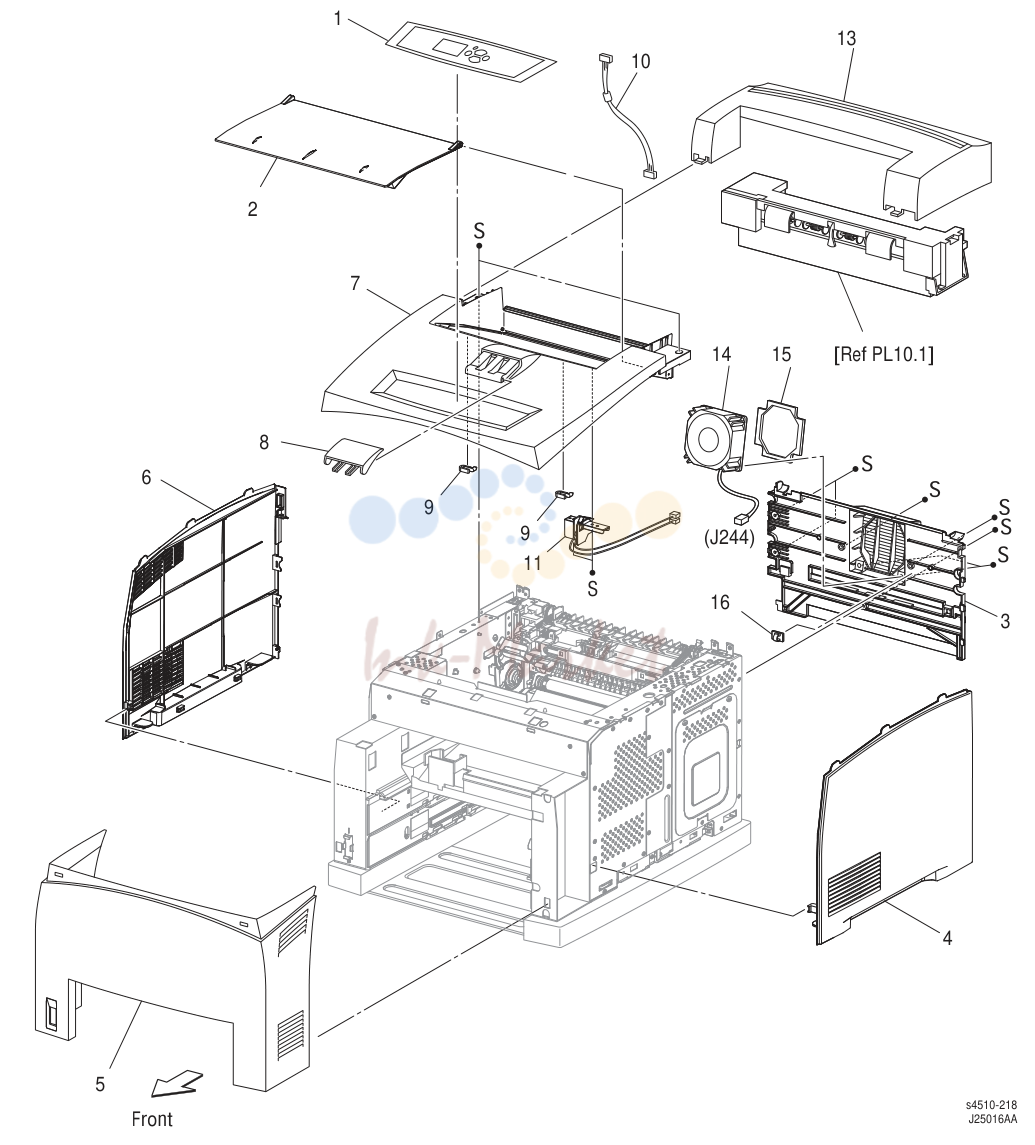

2. Parts Lists

№	Артикул	Альт. артикул	Описание
1	848K06471 запросить цену →		OPERATION PANEL (control panel) P4500
2	802E47286 запросить цену →		COVER OPEN (top cover)
3	604K16463 запросить цену →		COVER REAR P4500
4	802E49524 запросить цену →		COVER RIGHT
5	802E63802 запросить цену →		COVER FRONT P4500
6	802E49492 запросить цену →		COVER LEFT
7			COVER TOP ASSY
8	802E61863 запросить цену →		COVER STOPPER P4500
9			STOPPER OPEN
10	962K22731 запросить цену →		HARNESS ASSY PANEL
11	110K11894 запросить цену →		SWITCH I/L ASSY (J144, J411) P4500 only
13	802E47345 запросить цену →		COVER EXIT 500 (also listed as 10.1 P4500
14			FAN MAIN (Phaser 4510)a P4500: see PL 12.1.10
15			SEAL REAR FAN (Phaser 4510)
99	604K15384 запросить цену →		KIT TOP COVER (with 7, 9) P4500

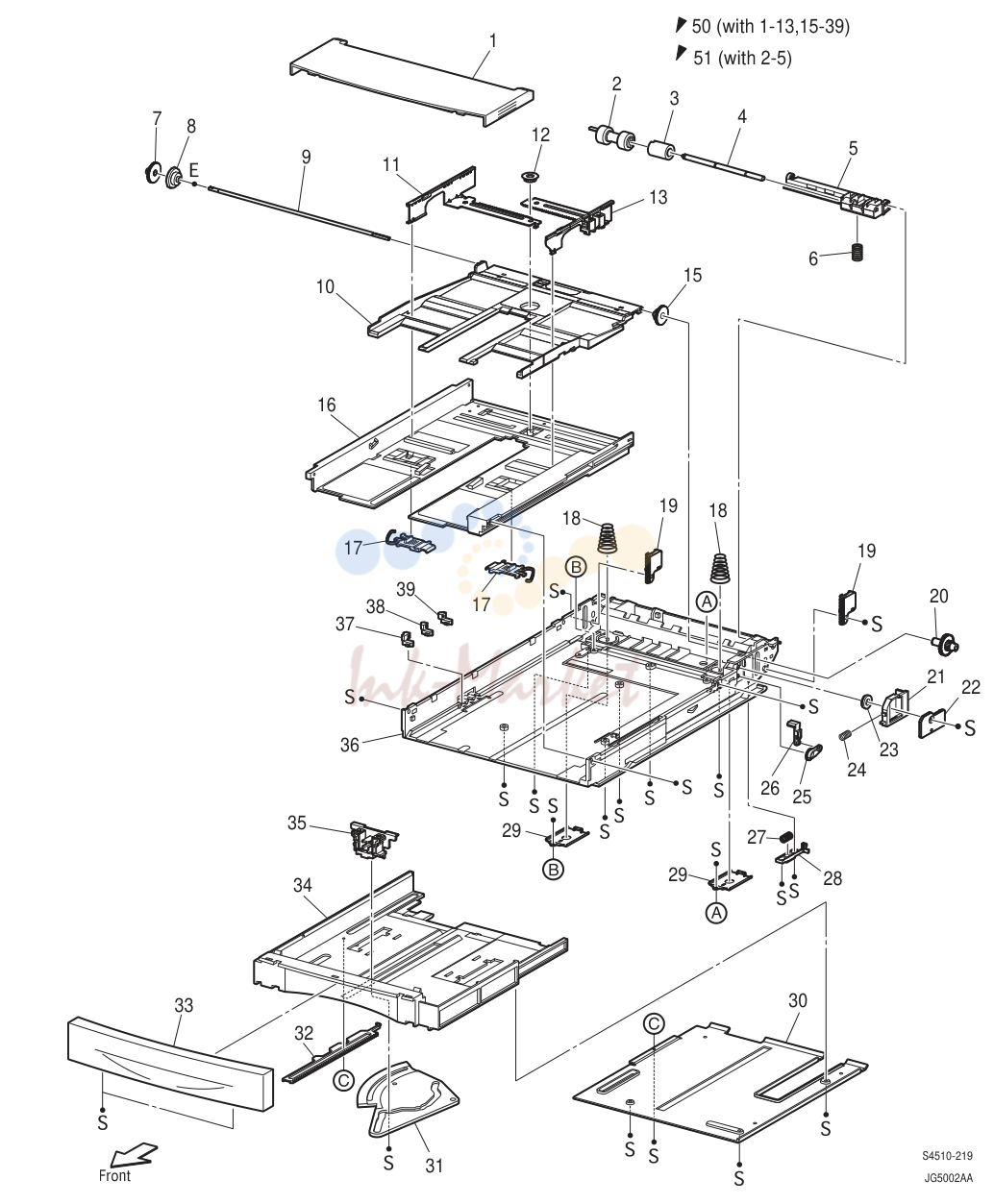

3. Parts Lists

№	Артикул	Альт. артикул	Описание
50			(with 1-13,15-39)
51			(with 2-5)
9-6			Phaser4500/4510 Service Manual
1	802E47191 запросить цену →		COVER CST
2			ROLL ASSY RETARD (p/o Item 99)
3			FRICTION CLUTCH
4			SHAFT RETARD
5			HOLDER RETARD
6	809E37500 запросить цену →		SPRING RETARD P4500
7			GEAR PB L
8			GEAR BTM ONEWAY
9			SHAFT PB
10			PLATE ASSY BTM (with 14)
11			GUIDE ASSY SD L150
12			GEAR PINION
13			GUIDE ASSY SD R150
15			GEAR LOCK ONEWAY
16			HOUSING TOP
17			LOCK EXTENSION
18			SPRING BTM UP
19			PLATE GEAR LOCK
20			GEAR PB R
21			RACK BTM LOCK
22			COVER BTM UP
23			GEAR BOTTOM LOCK PINION
24			SPRING BTM LOCK
25			GEAR LEVER LOCK
26			LEVER BTM LOCK
27			SPRING STOPPER GEAR
28			STOPPER GEAR
29			PLATE SUPPORT
30			COVER EXTENSION
31			GEAR SECTOR
32			RACK SIZE
33			HANDLE EXTENSION
34			HOUSING EXTENSION
35			GUIDE END
36			HOUSING BASE
37			LINK SW SIZE1-150
38			LINK SW SIZE2-150
39			LINK SW SIZE3-150
50	084K15355 запросить цену →		150 PAPER CASSETTE (with 1-13, 15-39)a P4500
51	019K98186 запросить цену →		HOLDER ASSY RETARD (with 2-5)
99	604K19890 ✓ в наличии		Roller Kit (Item 2, Qty. 3)
9-8			Phaser4500/4510 Service Manual

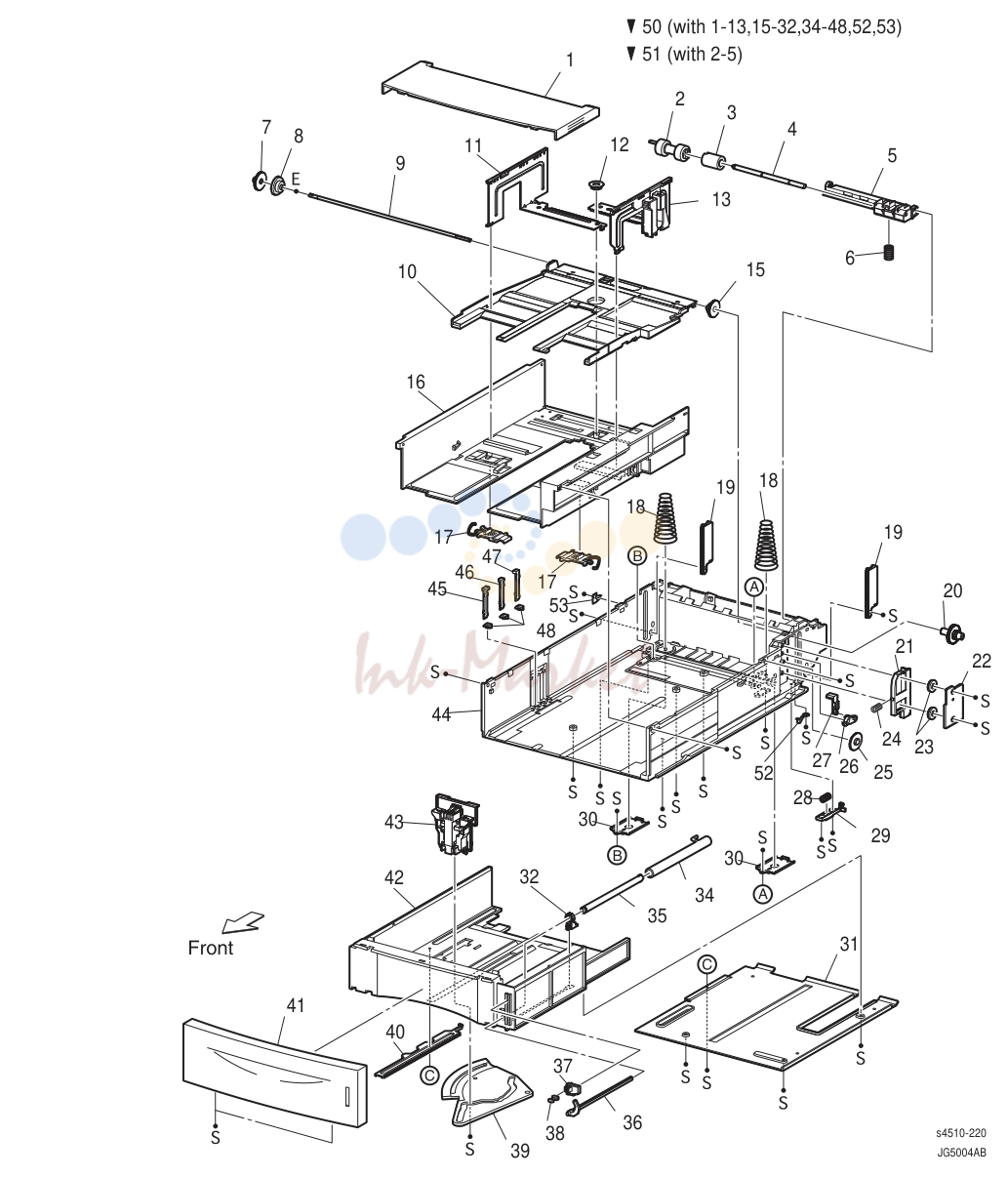

4. Parts Lists

№	Артикул	Альт. артикул	Описание
1	802E47191 запросить цену →		COVER CST
2			ROLL ASSY RETARD (p/o Item 99)
3			FRICTION CLUTCH
4			SHAFT RETARD
5			HOLDER RETARD
6	809E37500 запросить цену →		SPRING RETARD P4500
7			GEAR PB L
8			GEAR BTM ONEWAY
9			SHAFT PB
10			PLATE ASSY BTM
11			GUIDE ASSY SD L550
12			GEAR PINION
13			GUIDE ASSY SD R550
15			GEAR LOCK ONEWAY
16			HOUSING TOP
17			LOCK EXTENSION
18			SPRING BTM UP
19			PLATE GEAR LOCK
20			GEAR PB R
21			RACK BTM LOCK
22			COVER BTM UP
23			GEAR LOCK PINION
24			SPRING BTM LOCK
25			GEAR BTM LOCK
26			GEAR LEVER LOCK
27			LEVER BTM LOCK
28			SPRING STOPPER GEAR
29			STOPPER GEAR
30			PLATE SUPPORT
31			COVER EXTENSION
32			SUPPORT GUIDE IND
34			GUIDE INDICATOR
35			GUIDE INDICATOR
36			GUIDE INDICATOR
37			LOW INDICATOR
9-10			Phaser4500/4510 Service Manual
38			LOW IND FRONT
39			GEAR SECTOR
40			RACK SIZE
41			HANDLE EXTENSION
42			HOUSING EXTENSION
43			GUIDE END
44			HOUSING BASE
45			LINK SW SIZE1-550
46			LINK SW SIZE2-550
47			LINK SW SIZE3-550
48			LINK SW SIZE LOW
50	084K15416 запросить цену →		550 PAPER CASSETTEa (with 1-13, 15-32, 34-48, P4500
51	019K98186 запросить цену →		HOLDER ASSY RETARD (with 2-5)
52			STOPPER BASE R
53			STOPPER BASE L
99	604K19890 ✓ в наличии		Roller Kit (Item 2, Qty. 3)

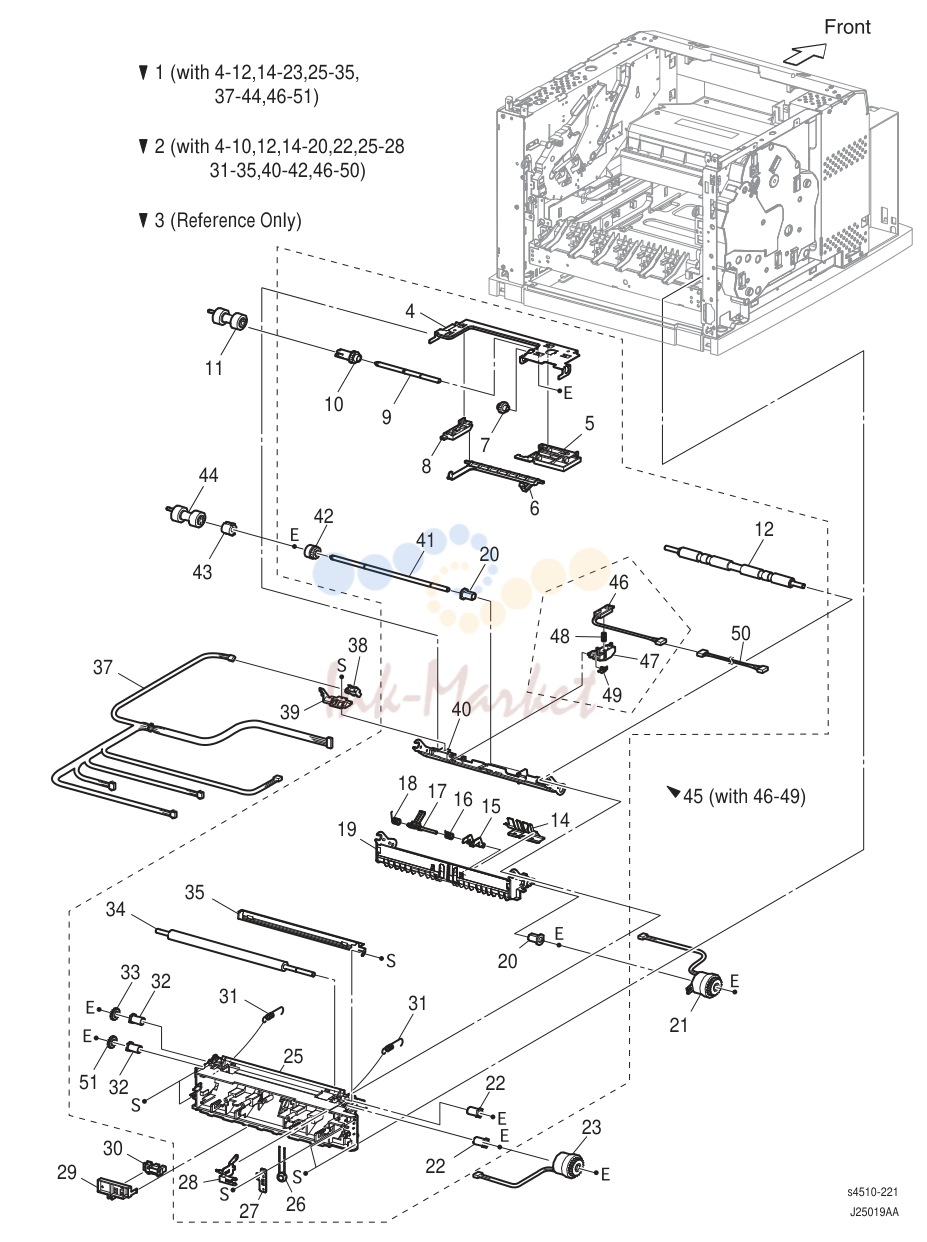

5. Parts Lists

№	Артикул	Альт. артикул	Описание
1			(with 4-12,14-23,25-35,
2			(with 4-10,12,14-20,22,25-28
3			(Reference Only)
17			16 45 (with 46-49)
9-12			Phaser4500/4510 Service Manual
1	604K16683 запросить цену →		150 FEEDER ASSY (with 4-12, 14-23, 25-35, 37-44, P4500
2			FDR1 AS SUB 150 A4 (with 4-10, 12, 14-20, 22, 25-
3			CHUTE ASSY FDR 1 (Reference Only) (with 4-10,14-
4			SUPPORT NUDGER
5			HOLDER LEFT
6			ACTUATOR NO PAPER
7			GEAR IDLER NUDGER
8			HOLDER RIGHT
9			SHAFT NUDGER
10	059K25270 запросить цену →		GEAR NUDGER
11			ROLL ASSY NUDGER (part of item 97)
12			ROLL REGI RUBBER
14			COVER ACTUATOR
15			ACTUATOR A (part of registration actuator)
16			SPRING REGI SNR B
17			ACTUATOR B (part of registration actuator)
18			SPRING REGI SNR A
19			CHUTE BTM ASSY
20	013E22571 запросить цену →		BEARING NUDGER
21	121K28511 запросить цену →		CLUTCH ASSY PH (J242) (feed clutch assembly)
22			BEARING REGI LEFT
23	121K28511 запросить цену →		CLUTCH REGI (J243)
25			CHUTE REGI
26			VARISTER
27			EARTH PLATE BASE
28			EARTH PLATE MID
29			COVER SENSOR
30	930W00113 запросить цену →		SENSOR REGI (J241)
31	809E41093 запросить цену →		SPRING REGI
32			BEARING REGI RIGHT
33	807E01290 запросить цену →		GEAR REGI
34			ROLL REGI METAL
35			CHUTE EARTH REGI (P4500 only)
37			HARNESS ASSY TRAY1 (J245-
38	930W00113 запросить цену →		SENSOR NO PAPER (P240)
39			COVER HARNESS R
40			CHUTE TOP ASSY
41			SHAFT FEED
42	005E16951 запросить цену →		CLUTCH ONEWAY NUDGER
43	005E16941 запросить цену →		CLUTCH ONEWAY FEED
44			ROLL ASSY FEED (part of item 97)
45	130K63603 запросить цену →		SENSOR TONER ASSEMBLY (with 46-49)
46			SENSOR TONER (J220)
47			HOLDER-D (part of item 46)
48			SPRING TONER (part of item 46)
49			SPRING (part of item 46)
50	962K10313 запросить цену →		HARNESS ASSY TONER 1 (J22-P221)
51	807E01280 запросить цену →		GEAR REGI METAL (WHITE)
97	604K19890 ✓ в наличии		Roller Kit (with 11 or 44, Qty. 3)
98			KIT CHUTE REGI (with 25-28)
99			KIT CHUTE BTM (with 14-19)
9-14			Phaser4500/4510 Service Manual

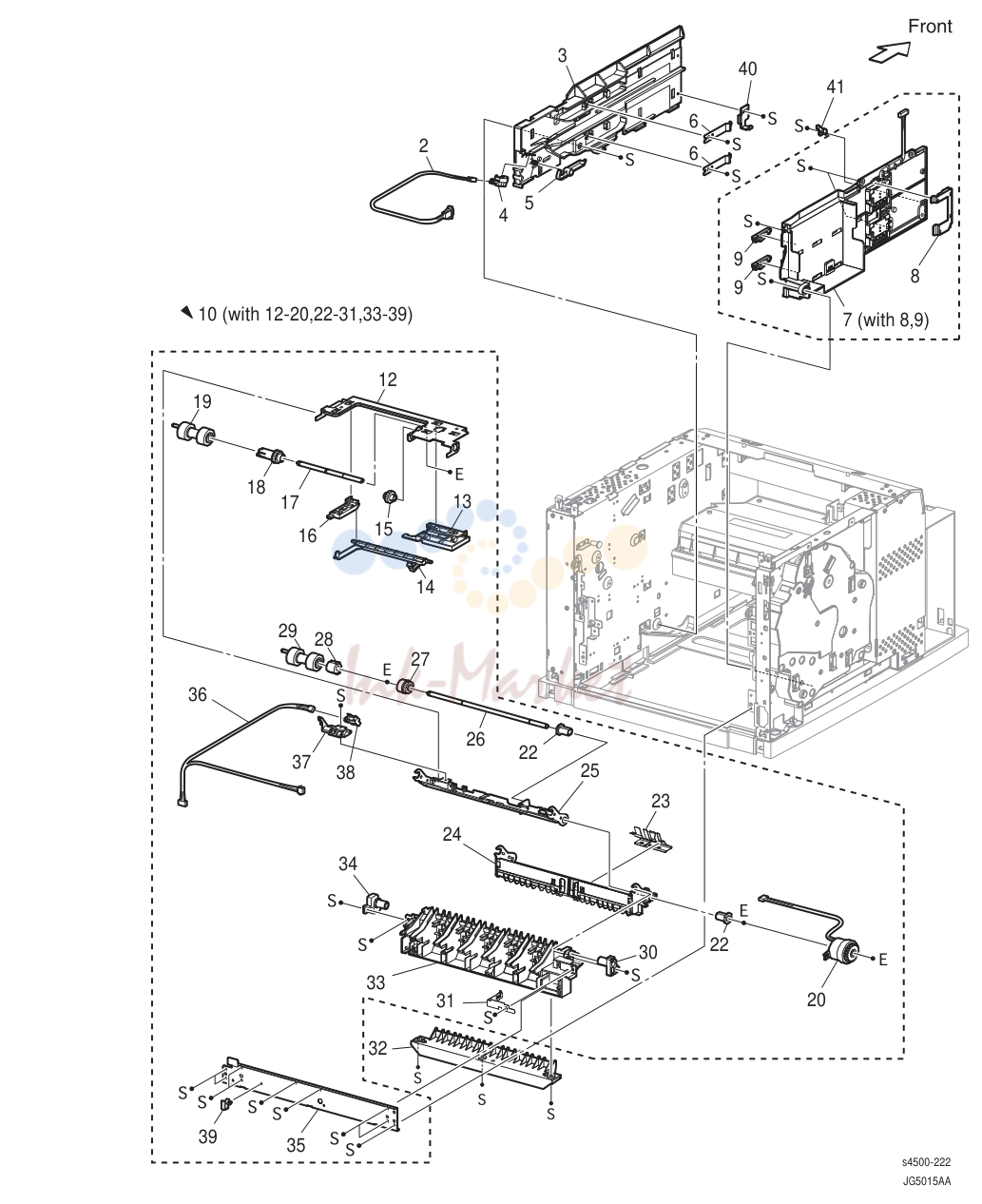

6. Parts Lists

№	Артикул	Альт. артикул	Описание
2			HARNESS ASSY LOW1 (J26-J260)
3	032E18795 запросить цену →		GUIDE TRAY RIGHT
4	930W00113 запросить цену →		SENSOR LOW PAPER (P260)
5	120E21311 запросить цену →		ACTUATOR
6			PLATE CST LOCK
7	032K96837 запросить цену →		GUIDE TRAY LEFT (with 8,9)
8			COVER HARNESS SIZE
9	003E59231 запросить цену →		LOCK CST L
10	022K66965 запросить цену →		550 FEEDER ASSY (with 12-20, 22-31, 33-39) P4500
12			SUPPORT NUDGER
13			HOLDER LEFT
14			ACTUATOR NO PAPER
15			GEAR IDLER NUDGER
16			HOLDER RIGHT
17			SHAFT NUDGER
18	059K25270 запросить цену →		GEAR NUDGER
19			ROLL ASSY NUDGER (part of item 99)
20	121K28511 запросить цену →		CLUTCH ASSY PH (J247)
22	013E22571 запросить цену →		BEARING NUDGER
23			COVER ACTUATOR
24			CHUTE BTM
25			CHUTE TOP ASSY
26			SHAFT FEED
27	005E16951 запросить цену →		CLUTCH ONEWAY NUDGER
28	005E16941 запросить цену →		CLUTCH ONEWAY FEED
29			ROLL ASSY FEED (Part of item 99)
30			HOLDER PIVOT LEFT
31			EARTH PLATE
9-16			Phaser4500/4510 Service Manual
32			CHUTE 550 LOWER
33			CHUTE OUT
34			HOLDER PIVOT RIGHT
35			PLATE TIE
36			HARNESS ASSY TRAY2 (J248-J246, P247)
37			COVER HARNESS R
38	930W00113 запросить цену →		SENSOR NO PAPER (P246)
40	003E59510 запросить цену →		STOPPER TRAY R
41	003E59501 запросить цену →		STOPPER TRAY L
99	604K19890 ✓ в наличии		FEED ROLLER KIT (with 19 or 29, qty. 3)

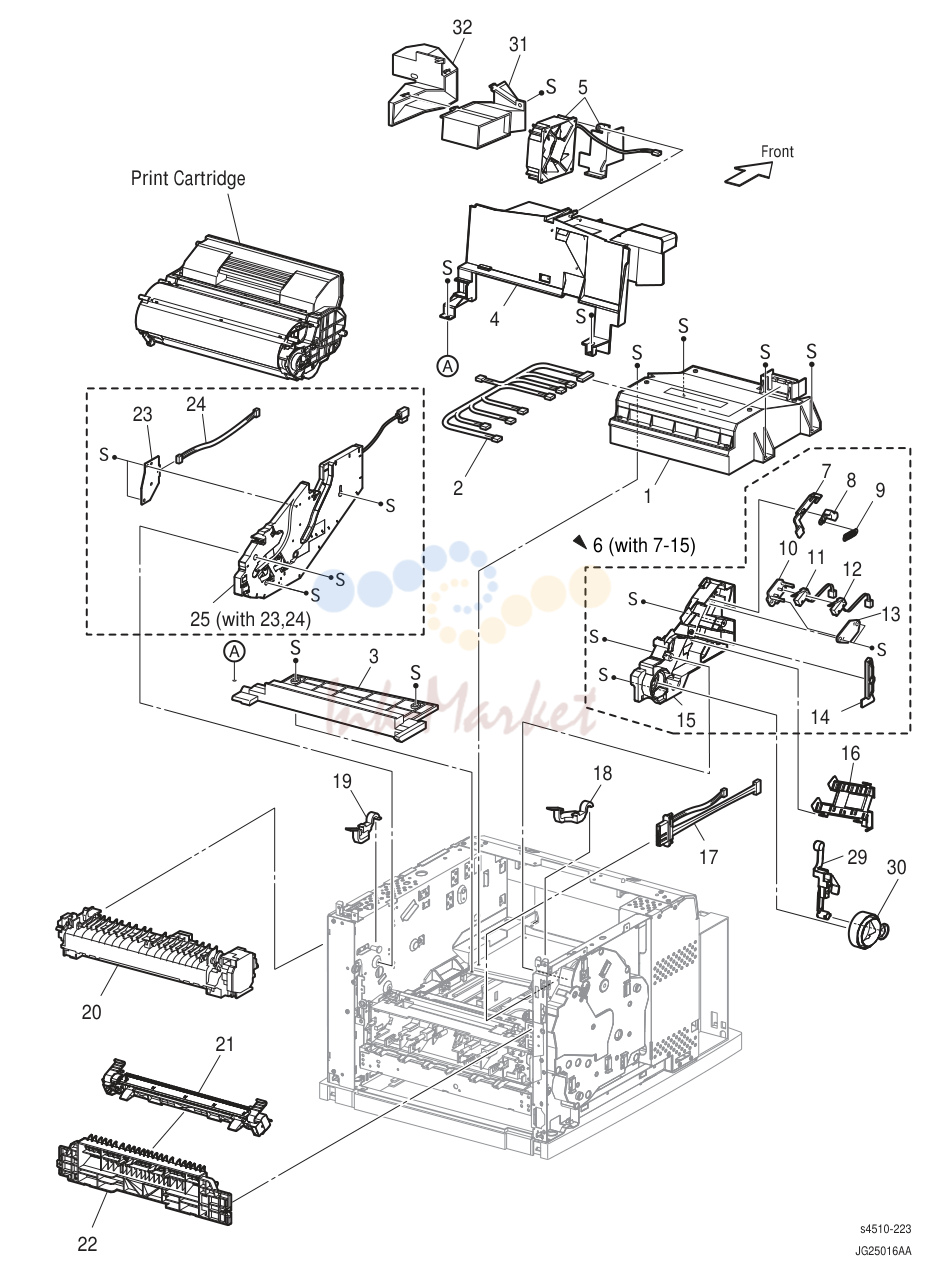

7. Parts Lists

№	Артикул	Альт. артикул	Описание
6			(with 7-15)
25			(with 23,24)
9-18			Phaser4500/4510 Service Manual
1	084K13156 запросить цену →		ROS ASSY (Laser Unit) (J131,P140,P160,P170) P4500
2			HARNESS ASSY ROS (J13, J14, J16, J17-P131,
3			SHIELD PLATE ROS
4			DUCT FRONT
5	127K39391 запросить цену →		FAN SUB (J270)
6	032K97111 запросить цену →		GUIDE ASSY CRU L (with 7-15) P4500
7			GUIDE SL (part of item 6)
8			SPACER SS (part of item 6)
9			SPRING SL (part of item 6)
10			HOLDER I/L SW1 (part of item 6)
11			INTERLOCK S/W 24 V (J45) (part of item 6)
12			INTERLOCK S/W 5 V (part of item 6)
13			HOLDER I/L SW2 (part of item 6)
14			LEVER GUIDE (Guide Lever) (part of item 6)
15			GUIDE CRU LEFT (part of item 6)
16			COVER GUIDE CRU
17	962K08242 запросить цену →		HARNESS ASSY FUSER 110V (J4647-J46, J47) P4500
18	011E13362 запросить цену →		LEVER FUSER LH
19	011E13373 запросить цену →		LEVER FUSER RH P4500
20	604K28531 запросить цену →		FUSER ASSY 110V P4500
21	802K49746 запросить цену →		BTR ASSY (transfer roller assembly) P4500
22	054K26071 запросить цену →		CHUTE TRANSFER
23			PWBA ASSY ANT (P150) (part of item 25)
24			HARNESS ASSY ANT (J15-J150) (part of item 25)
25	032K97012 запросить цену →		GUIDE ASSY CRU R (J31) (with 23, 24)
29	012K94352 запросить цену →		LEVER LINK
30	012E10561 запросить цену →		LINK GEAR
31	054E27470 запросить цену →		VACUUM DUCT R P4510 only
32	054E27460 запросить цену →		VACUUM DUCT L P4510 only
9-20			Phaser4500/4510 Service Manual

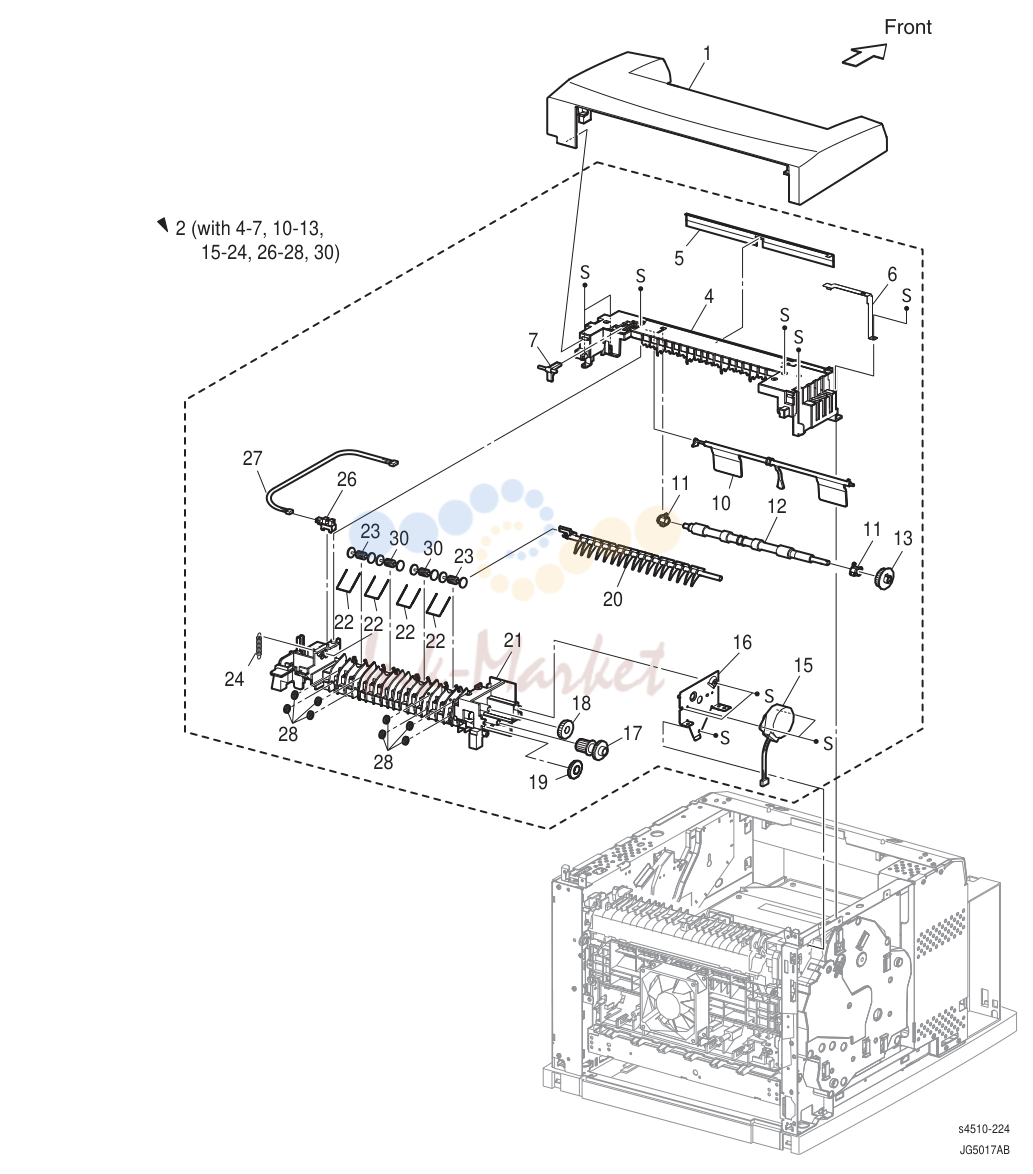

8. Parts Lists

№	Артикул	Альт. артикул	Описание
1	802E47345 запросить цену →		COVER EXIT 500 P4500
2	084K18472 запросить цену →		500 EXIT ASSY (with 4-7, 10-13, 15-24, 26-28, 30) P4500
4			CHUTE UP EXIT
5			ELIMINATOR EXIT
6			EARTH PLATE EXIT
7			LINK GATE OCT (stacker gate link)
10			ACTUATOR FULL STACK (p/o 31)
11			BEARING EXIT
12			ROLL EXIT
13			GEAR
15	127K36931 запросить цену →		MOTOR ASSY EXIT (J103) P4500
16			BRACKET MOTOR EXIT
17			GEAR 16/49
18			GEAR 25-2
19			GEAR 25-1
20			GATE OCT EXIT (stacker exit gate)
21			CHUTE LOW EXIT
22			SPRING PINCH EXIT
23			ROLLER PINCH EXIT (p/o 31)
24			SPRING GATE OCT (stacker gate spring)
26	930W00113 запросить цену →		SENSOR FULL STACK (P290)
27			HARNESS ASSY EXIT SNR (J29-J290)
28			ROLLER EXIT
30			ROLL PINCH EXIT OCT (stacker exit pinch roller -
31	604K28750 запросить цену →		CORRUGATION KIT (WITH 10, 23 qty2, 30 qty2) P4500 only
9-22			Phaser4500/4510 Service Manual

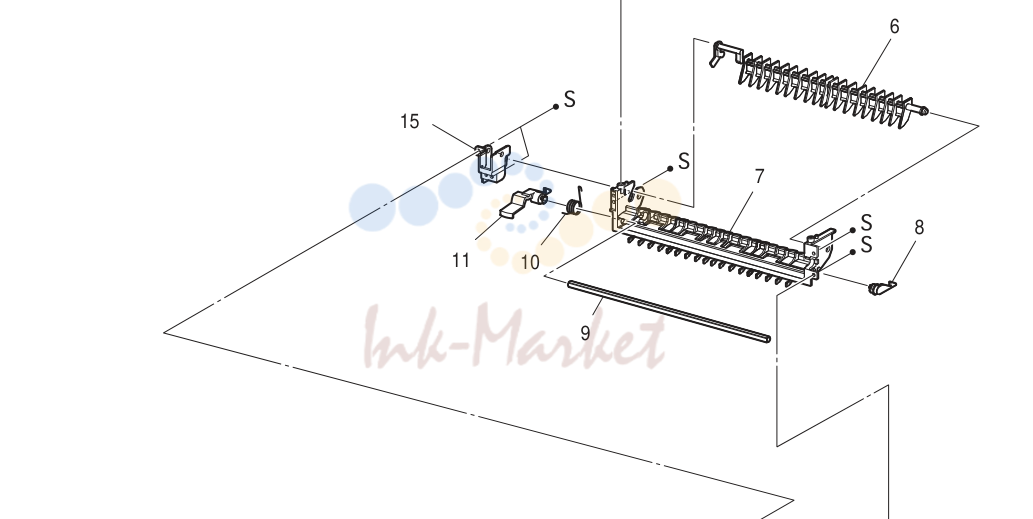

9. Parts Lists

№	Артикул	Альт. артикул	Описание
2			CHUTE UP FU
6			GATE FU
7			CHUTE LOW FU
8			LEVER LATCH LEFT
9			PIPE LATCH LEFT
10			SPRING LATCH FU
11			LEVER LATCH RIGHT
15			LEVER GATE HOLDER
20			EARTH PLATE FU
21			COVER REAR
22	802E48403 запросить цену →		COVER DUP
23	003E59201 запросить цену →		STOPPER FSR
98	084K18455 запросить цену →		COVER REAR 500 (with 2-22)
9-24			Phaser4500/4510 Service Manual

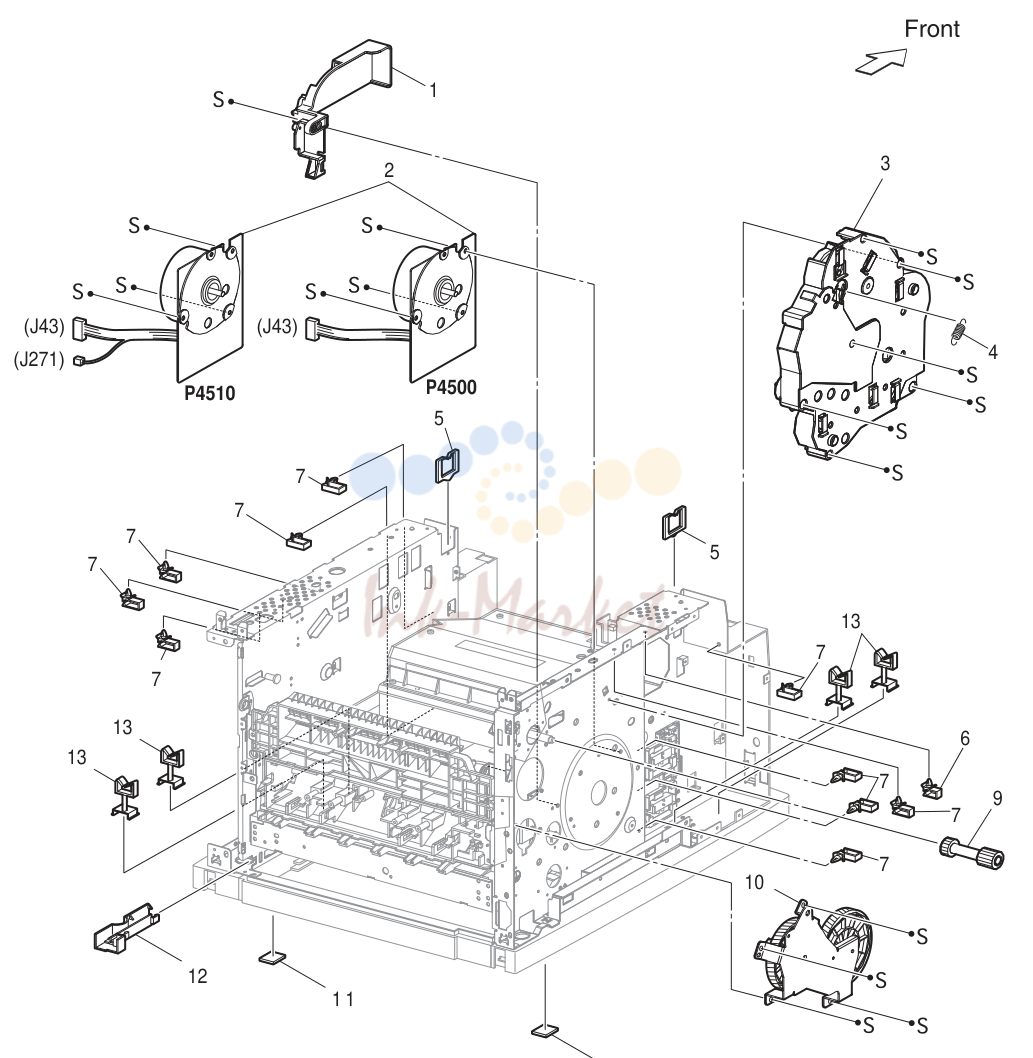

10. Parts Lists

№	Артикул	Альт. артикул	Описание
1			MOTOR COVER
2	127K36824 ✓ в наличии		MAIN MOTOR (J43) P4500
3	604K16670 запросить цену →		GEAR ASSY HOUSING (with 4) P4500
4			SPRING RELEASE (part of item 3)
5			CLAMP EDGE
8			CLAMP-EDGE
9	807E02560 запросить цену →		GEAR
10	007K87753 запросить цену →		GEAR ASSY PLATE
11			FOOT
12			GUIDE HARNESS R
13			CLAMP-RWSH
9-26			Phaser4500/4510 Service Manual

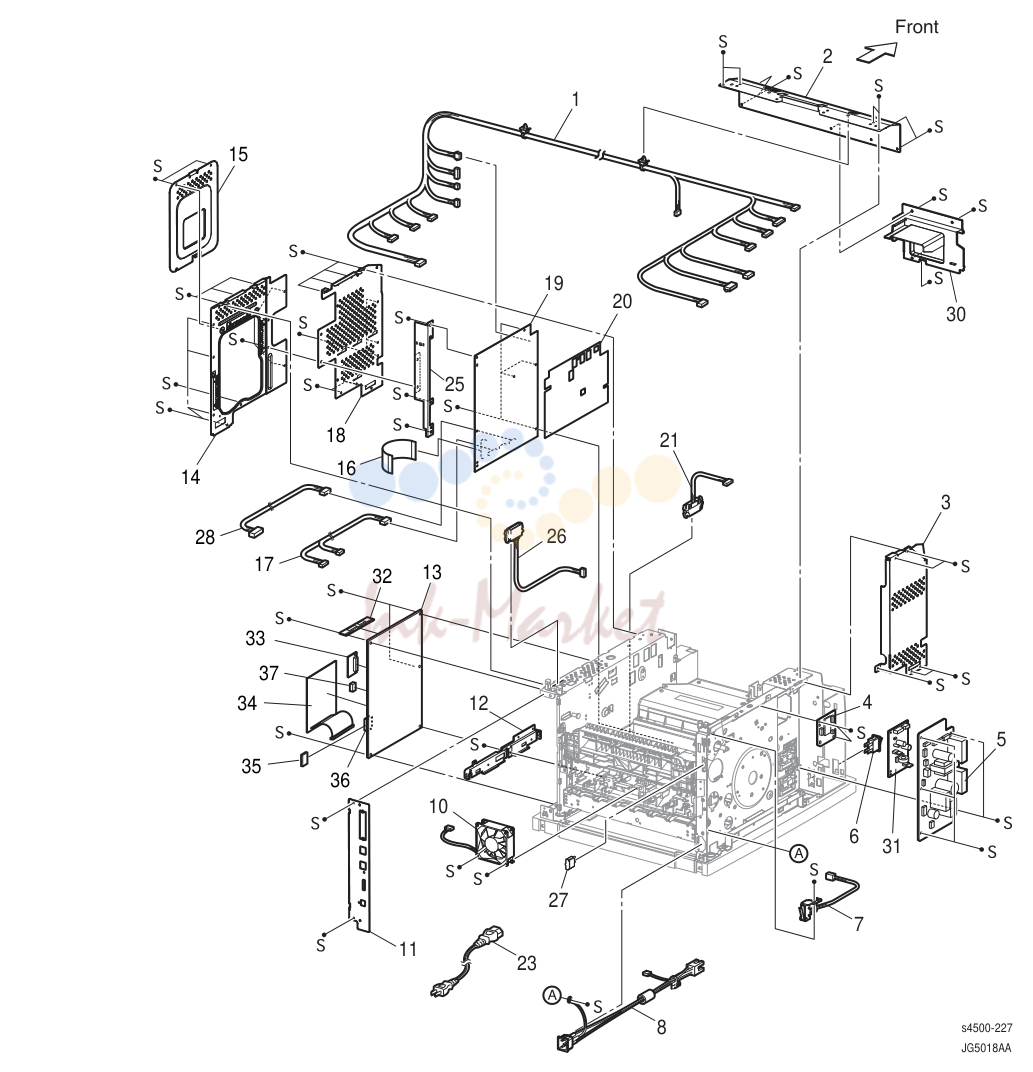

11. Parts Lists

№	Артикул	Альт. артикул	Описание
1			HARNESS ASSY LVPS (J10, J11, J18, J27,
2			PLATE TIE FRONT
3			SHIELD PLATE LVPS
4	160K91992 запросить цену →		PWBA EXIT MOTOR
5	105K20395 запросить цену →		LVPS 110 V P4500
6	110K11570 запросить цену →		POWER SWITCH
7	110K11624 запросить цену →		INTERLOCK S/W REAR (J44) P4500
10	127E83610 запросить цену →		FAN MAIN (J244)a P4500
11			PANEL REAR
12			BRACKET HANDLE R
13	960K35050 запросить цену →		Image Processor PWBA (ESS) P4500
14			SHIELD ASSY ESS
15			SHIELD ASSY WINDOW
16	962K13460 запросить цену →		FFC ASSY ESS (P28-CNVD)
17			HARNESS ASSY CHUTE (J24-P245, P248)
18			SHIELD PLATE HVPS
19	675K30892 запросить цену →		HVPS/MCU 110 V P4500
20			MYLAR HVPS
21			HARNESS ASSY FDR1 (J20-P2083) (feeder
23	117E29520 запросить цену →		POWER CORD, NA 125V, 15A
25			BRACKET SHIELD HVPS
26			HARNESS ASSY OCT 1 (J30-P3070) (stacker
27			CAP CONNECTOR-DRAWER
28			HARNESS ASSY TONER 2 (J22-P221)
30	054E23162 запросить цену →		DUCT (Upper Duct)
31	105K20441 запросить цену →		DC-DC converter P4500 only
32	133K27720 запросить цену →		64 MB RAM DIMM P4500
128	137E24210 запросить цену →		MB RAM DIMM P4500
256	237E23790 запросить цену →		MB RAM DIMM P4500
33	237E23840 запросить цену →		FLASH Memory P4500
34	121K45130 запросить цену →		HARD DRIVE ASSY P4500
35	069E00450 запросить цену →		CONFIG CARD B TO N P4500
36	069E00440 запросить цену →		CONFIG CARD BASE P4500
37	237E23700 запросить цену →		NVRAM DEVICE P4500
9-30			Phaser4500/4510 Service Manual

12. Parts Lists

№	Артикул	Альт. артикул	Описание
1			COVER RIGHT PLATE
2			COVER FRONT
3			COVER LEFT PLATE
4			EARTH PLATE
5			HARNESS ASSY FDR2 (J83-JD2083) (feeder harness
6			SPRING EARTH TOP
7			FRAME TOP ASSY
8	007K87655 запросить цену →		DRIVE ASSY OPT FDR (with 9-17) P4500
9			BRACKET ASSY DRIVE
10			GEAR OPT FDR2
11			GEAR OPT FDR3
12			GEAR OPT FDR4
13			GEAR OPT FDR5
14			GEAR OPT FDR6
15			PLATE FEEDER DRIVE
17			MOTOR FEEDER (J820)
18	110K11635 запросить цену →		OPT ASSY SIZE (J800) (paper size switch assembly)
19			HARNESS ASSY SIZE FDR1 (P802-J801)
20			PLATE EARTH
21			FRAME CVR L550
22			FOOT
23			FRAME BASE FRONT
25			COVER RE550
26			HARNESS ASSY FDR5 (J84-PD8483) (feeder
27			PLATE CST LOCK
28			FRAME CVR R550
29	019K98503 запросить цену →		HLD LOW PAPER ASSY (P810) (with 30-33)
30	930W00113 запросить цену →		SENSOR LOW PAPER (P810)
9-32			Phaser4500/4510 Service Manual
31			ACTUATOR LOW PAPER
32			HOLDER LOW PAPER
33			HARNESS LOW PAPER (J81-J810)
34	160K86724 запросить цену →		PWBA FEEDER 550 P4500
35			HARNESS ASSY SIZE FDR2 (J80-J801)
36			HARNESS ASSY CLSNR2 (J85-P855)
37			HARNESS ASSY FDR MOT (J82-P820)
38	113E36900 запросить цену →		JOINT FEEDER
39	003E59231 запросить цену →		LOCK CST L
40			HARNESS ASSYSIZE FDR3 (J802-J800) p/o
41	003E59501 запросить цену →		STOPPER TRAY L
42	003E59510 запросить цену →		STOPPER TRAY R
99	084K24570 запросить цену →		550 DECK ASSY (without tray) P4500

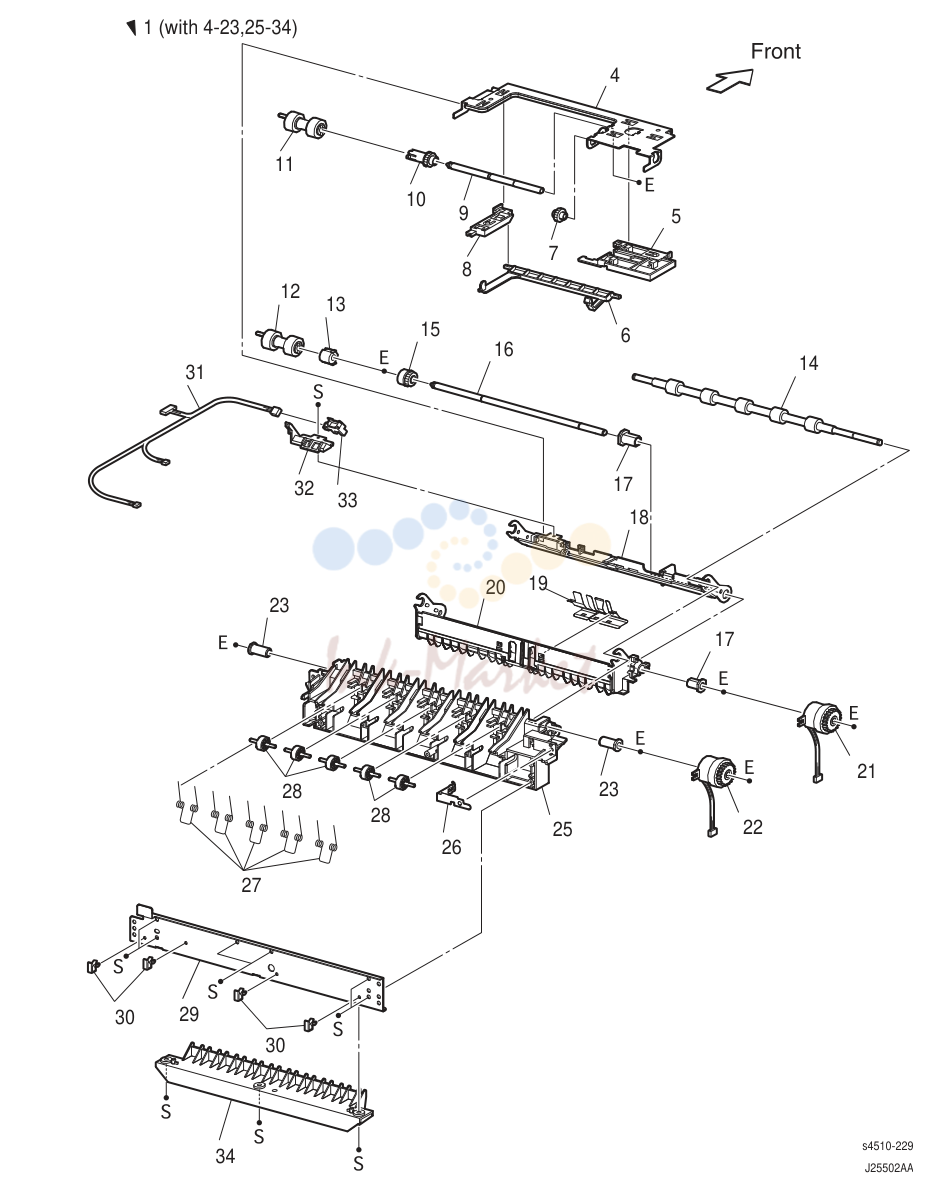

13. Parts Lists

№	Артикул	Альт. артикул	Описание
1	022K66125 запросить цену →		550 FEEDER OPTION (with 4-23, 25-34) P4500
4			SUPPORT NUDGER
5			HOLDER LEFT
6			ACTUATOR NO PAPER
7			GEAR IDLER NUDGER
8			HOLDER RIGHT
9			SHAFT NUDGER
10	059K25270 запросить цену →		GEAR NUDGER
11			ROLL ASSY NUDGER (part of 99)
12			ROLL ASSY FEED (part of 99)
13	005E16941 запросить цену →		CLUTCH ONEWAY FEED
14			ROLL ASSY TURN
15	005E16951 запросить цену →		CLUTCH ONEWAY NUDGER
16			SHAFT FEED
17	013E22571 запросить цену →		BEARING NUDGER
18			CHUTE TOP ASSY
19			COVER ACTUATOR
20			CHUTE BTM
21	121K28511 запросить цену →		CLUTCH ASSY PH (J853) (feed clutch)
22	121K28511 запросить цену →		CLUTCH PR-REGI (J854) (turn roller clutch)
23			BEARING FEEDER
25			CHUTE OUT
26			SPRING EARTH (Ground Spring)
27			SPRING PINCH TURN
28			ROLL PINCH TURN
29			PLATE TIE
31			HARNESS ASSY CLSNR1 (J855-J852, P853, P854)
32			COVER HARNESS R
33	930W00113 запросить цену →		SENSOR NO PAPER (P852)
34			CHUTE 550 LOWER
99	604K19890 ✓ в наличии		Roller Kit (with 11 or 12, qty. 3)
50			(with 1-13,15-32,34-48,52,53)
51			(with 2-5)
9-36			Phaser4500/4510 Service Manual
1	802E47191 запросить цену →		COVER CST
2			ROLL ASSY RETARD (part of 99)
3			FRICTION CLUTCH
4			SHAFT RETARD
5			HOLDER RETARD
6	809E37500 запросить цену →		SPRING RETARD P4500
7			GEAR PB L
8			GEAR BTM ONEWAY
9			SHAFT PB
10			PLATE ASSY BTM
11			GUIDE ASSY SD L550
12			GEAR PINION
13			GUIDE ASSY SD R550
15			GEAR LOCK ONEWAY
16			HOUSING TOP
17			LOCK EXTENSION
18			SPRING BTM UP
19			PLATE GEAR LOCK
20			GEAR PB R
21			RACK BTM LOCK
22			COVER BTM UP
23			GEAR LOCK PINION
24			SPRING BTM LOCK
25			GEAR BTM LOCK
26			GEAR LEVER LOCK
27			LEVER BTM LOCK
28			SPRING STOPPER GEAR
29			STOPPER GEAR
30			PLATE SUPPORT
31			COVER EXTENSION
32			SUPPORT GUIDE IND
34			GUIDE INDICATOR
35			GUIDE INDICATOR
36			GUIDE INDICATOR
37			LOW INDICATOR
38			LOW IND FRONT
39			GEAR SECTOR
40			RACK SIZE
41			HANDLE EXTENSION
42			HOUSING EXTENSION
43			GUIDE END
44			HOUSING BASE
45			LINK SW SIZE1-550
46			LINK SW SIZE2-550
47			LINK SW SIZE3-550
48			LINK SW SIZE LOW
50	084K15416 запросить цену →		550 PAPER CASSETTEa (with 1-13, 15-32, 34-48, 51- P4500
51	019K98186 запросить цену →		HOLDER ASSY RETARD (with 2-5)
52			STOPPER BASE R
53			STOPPER BASE L
99	604K19890 ✓ в наличии		Roller Kit (with 2, qty. 3)
9-38			Phaser4500/4510 Service Manual

14. Parts Lists

№	Артикул	Альт. артикул	Описание
1	802K46802 запросить цену →		HSG UPPER ASSY (with2-4)
2			HSG UPPER DUP
3	809E37140 запросить цену →		SPRING PINCH
4	059E97500 запросить цену →		ROLL PINCH
6	802E50613 запросить цену →		HSG LOWER DUP P4500
7			HARNESS ASSY DUP (J50-JD2750)
8			EARTH ASSY PLATE
9			COVER HARNESS
10			SCREW THUMB
11			SCREW HINGE
12			COVER TOP
13			LEVER LATCH RIGHT
14			SHAFT LATCH
15			LEVER LATCH LEFT
16			SPRING LATCH
17	059E97811 запросить цену →		ROLLER DUP
18			COVER HSG DUP
19	013E22671 запросить цену →		BEARING DUP
20			GEAR ROLLER
21			GEAR IDLE29
22			GEAR IDLE47
23			GEAR IDLE77
24			GEAR IDLE57/37
25			COVER LEFT
26			BRACKET MOTOR
27	110E10200 запросить цену →		SWITCH DUPLEX (P520)
28			HARNESS ASSY DUP EARTH (J56-JD560)
29	127E83202 запросить цену →		MOTOR DUPLEX (J51)
30			CLAMP EDGE
31			HARNESS ASSY DUP COVER (J52-J520)
32	160K86757 запросить цену →		PWBA DUPLEX P4500
33	127E83210 запросить цену →		FAN DUPLEX (J54) P4500
34	130E87090 запросить цену →		SENSOR DUP (P530)
35			HARNESS ASSY DUP SNR (J53-J530)
36	809E50961 запросить цену →		SPRING ACTUATOR
37	604K16750 запросить цену →		ACTUATOR DUP
38			COVER DAMPER
39			SPRING DAMPER
40			SCREW TAPPING
41			COVER RIGHT
43			SPRING Frame Ground DUP
99	084K18297 запросить цену →		DUPLEX ASSY (ENTIRE UNIT) P4500
9-42			Phaser4500/4510 Service Manual

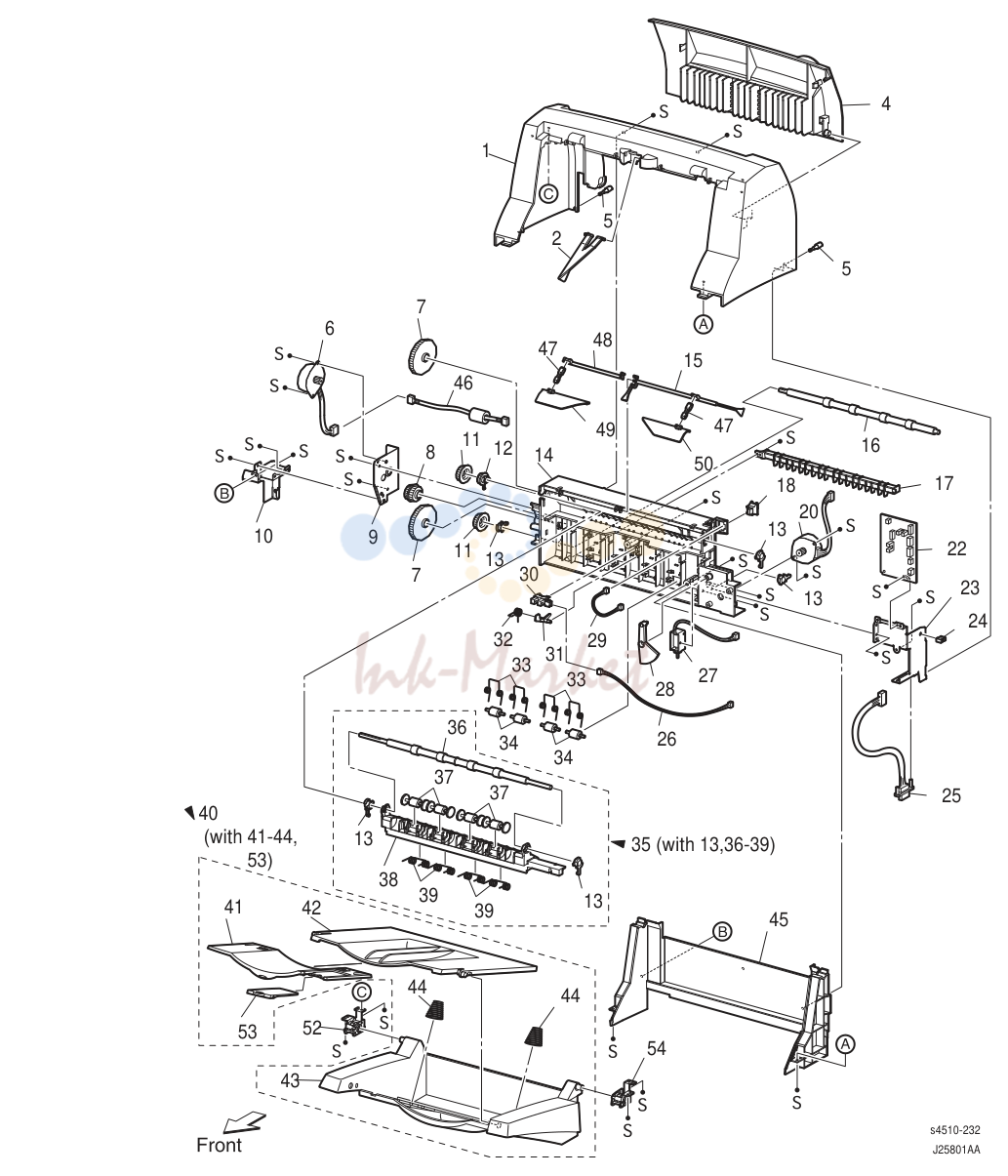

15. Parts Lists

№	Артикул	Альт. артикул	Описание
1	604K15645 запросить цену →		COVER OCT (with 3) (stacker cover)
2	036E91551 запросить цену →		WEIGHT
3			ELIMINATOR ASSY
4			COVER REAR
5			SCREW THUMB
6	127K39351 запросить цену →		MOTOR ASSY OCT (J71) (stacker motor assembly)
7	007E74830 запросить цену →		GEAR
8	007E74840 запросить цену →		GEAR 19/37
9			BRACKET MOTOR OCT (stacker motor bracket)
10			SUPPORT OCT LEFT (left stacker support)
11	007E74821 запросить цену →		GEAR
12	013E22030 запросить цену →		BEARING OFFSET
13	013E22021 запросить цену →		BEARING ROLL
14			HOUSING OCT (stacker housing)
15	120E21663 запросить цену →		ACTUATOR FULL STACK
16	059K25121 запросить цену →		ROLL OCT LOWER (lower stacker roller)
17			CHUTE INLET
18	110E10200 запросить цену →		S/W REAR COVER (P740)
20	127K39341 запросить цену →		MOTOR ASSY OFFSET (J72)
22	160K86745 запросить цену →		PWBA OCT (stacker PWBA)
23			SUPPORT OCT RIGHT (right stacker support)
24			CLAMP MINI
25			HARNESS ASSY OCT 2 (J70-JD3070) (stacker
26			HARNESS ASSY OCT SNR (J73-J730) (stacker
27	121K28672 запросить цену →		SOLENOID ASSY GATE (J75)
28	007E74810 запросить цену →		GEAR CAM
29			HARNESS ASSY REAR COVER (J74-J740)
30	930W00113 запросить цену →		SENSOR OCT (P730) (stacker sensor)
31	120E21270 запросить цену →		ACTUATOR OCT (stacker actuator)
32	809E37332 запросить цену →		SPRING ACTUATOR
33	809E37341 запросить цену →		SPRING PINCH
34	059E97541 запросить цену →		ROLL PINCH
35	054K23313 запросить цену →		CHUTE OFFSET ASSY (with 13, 36-39)
36			ROLL OCT UPPER (Upper stacker roller)
9-44			Phaser4500/4510 Service Manual
37			ROLL PINCH OCT (stacker pinch roller)
38			CHUTE OFFSET
39			SPRING PINCH EXIT
40	050K49267 запросить цену →		TRAY ASSY OCT (with41-44, 53) (stacker tray
41			TRAY EXTENSION
42			TRAY EXIT
43			TRAY BASE
44			SPRING TRAY
45			COVER FRONT
46			HARNESS ASSY OCT MOT (J71-P710) (stacker
47	012E11500 запросить цену →		LINK (Qty. 2)
48	006E79380 запросить цену →		SHAFT FULL STACK
49	036K91583 запросить цену →		FLAPPER ASSY L (with 47)
50	036K91593 запросить цену →		FLAPPER ASSY R (with 47)
51			SPRING
52	004K02070 запросить цену →		DAMPER ASSY TRAY L
53			STOPPER
54	004K02080 запросить цену →		DAMPER ASSY TRAY R
99	084K18117 запросить цену →		STACKER ASSY (ENTIRE UNIT)
64			MB memory option P4500: 097S03122 P4500: 133K27720
128			MB memory option P4500: 097S03123 P4500: 137E24210
256			MB memory option P4500: NS P4500: NS
9-46			Phaser4500/4510 Service Manual
