Xerox Phaser-3500 — каталог запчастей со схемами

Содержание

1. Parts List
2. Parts List
3. Parts List
4. Parts List
5. Parts List
6. Parts List
7. Parts List

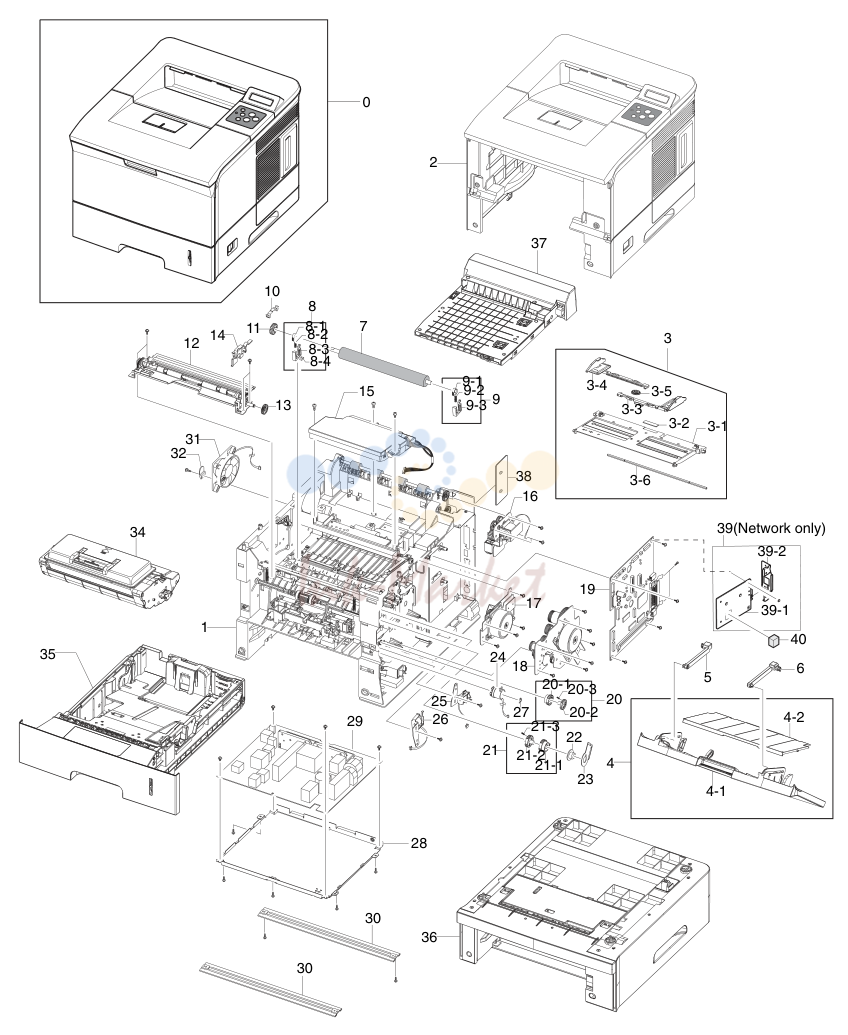

1. Parts List

№	Артикул	Описание
1		ELA UNIT FRAME BASE
2		ELA HOU BASE HOUSING
3	050N00475 запросить цену →	MEA UNIT KNOCK UP MP
4	002N02410 запросить цену →	MEA UNIT COVER MP XRX
5	012N00521 запросить цену →	TRAY M LINK MP L
6	012N00522 запросить цену →	TRAY M LINK MP R
7	022E29520 запросить цену →	ROLLER TRANSFER
8	019E63470 запросить цену →	ELA UNIT HOLDER TR R
9	019E63480 запросить цену →	ELA UNIT HOLDER TR L
10	021N02248 запросить цену →	PMO CAP TR
11	007N01013 запросить цену →	GEAR TR29 (Transfer)
12	022N02171 запросить цену →	ELA UNIT REGI (Registration Assembly)
13	007N01360 запросить цену →	GEAR REGI Z25
14	807E06450 запросить цену →	CAP M GEAR
15	122N00242 запросить цену →	UNIT LSU (Laser Unit)
16	121N01100 запросить цену →	ELA UNIT EXIT SOLENOID
17	127N07389 ✓ в наличии	ELA UNIT DEVE MOTOR
18	127N07390 запросить цену →	ELA UNIT MAIN MOTOR
19	140N63016 запросить цену →	PBA MAIN (Main Board)
20	007N01361 запросить цену →	MEA UNIT GEAR PICK UP
21	007K13470 запросить цену →	MEA UNIT GEAR P/UP MP CARDINAL
22		BEARING PICK UP
23		BRACKET P SHAFT MP
24	121N01101 запросить цену →	MEP CLUTCH FEED
25	121E19250 запросить цену →	SOLENOID MAIN
26	121N01102 ✓ в наличии	SOLENOID MP
27		RING E
28		SHIELD P SMPS
29	105N02059 запросить цену →	SMPS V1 HVPS - 110V
30		BAR P CROSS BOTTOM
31	127E14630 ✓ в наличии	FAN DC
32		STOPPER M FAN80
34		ELA UNIT DEVE (Print Cartridge)
35	109R00756 запросить цену →	ELA UNIT CASSETTE (Tray 2)
36	050N00476 запросить цену →	ELA UNIT SCF (Optional Tray 3)
37	084N00718 запросить цену →	ELA UNIT DUPLEX
38	015N00555 запросить цену →	BRACKET P DUMMY CTRL
39	140N63021 запросить цену →	ELA HOU NPCE High (Network Interface Card)

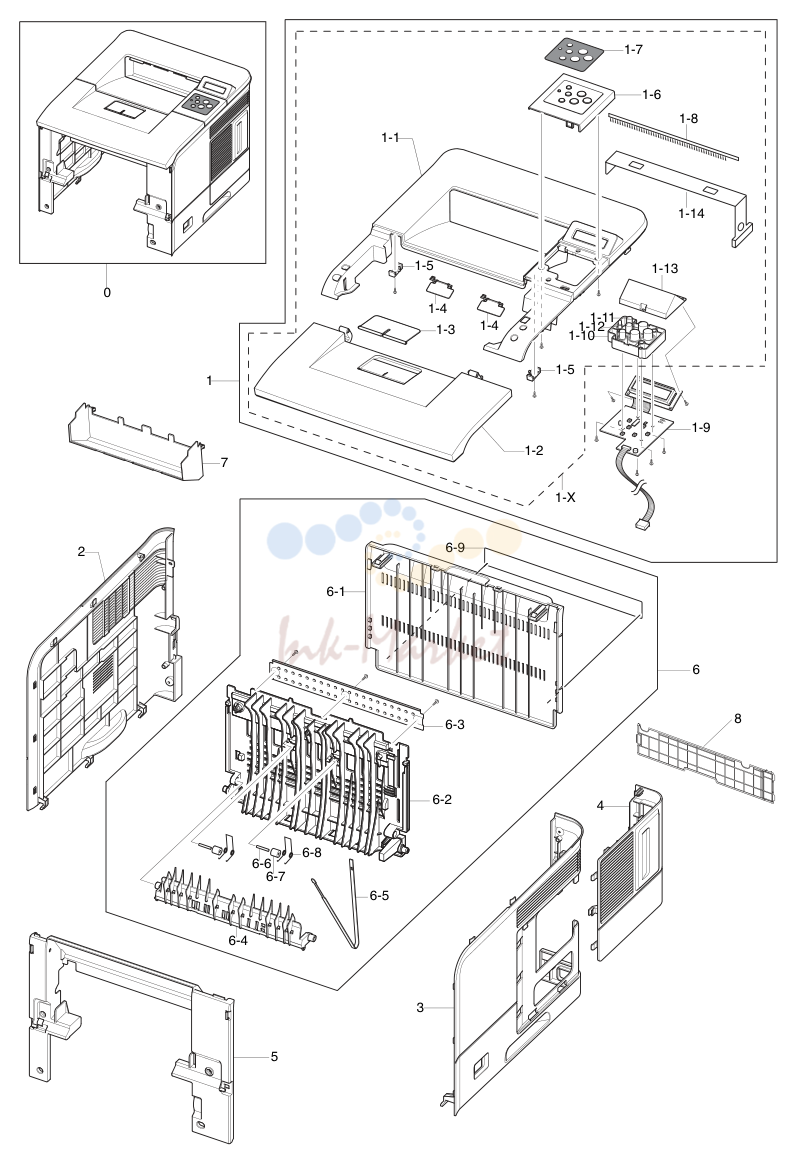

2. Parts List

№	Артикул	Описание
1	002N02411 запросить цену →	(1-X) AS UNIT COVER TOP
1-1		COVER M TOP
1-2		COVER M OPEN XRX
1-3	002N02418 запросить цену →	PMO STACKER RX
1-4	036N00030 запросить цену →	LEVER M STACKING
1-5		STOPPER M HINGE OPEN
1-6		COVER M OP PANEL XRX
1-7		SHEET OVERLAY BUTTON
1-8		MEC BRUSH ANTISTATIC
1-9	123N00241 запросить цену →	PBA SUB PANEL B’D
1-10		KEY M BUTTON XRX
1-11		KEY M CANCEL
1-12		CAP M LED XRX
1-13		WINDOW M LCD
1-14		GROUND TOP COVER
2	002N02413 запросить цену →	COVER M LEFT
3	002N02414 запросить цену →	COVER M RIGHT
4	002N02419 запросить цену →	COVER M CONTROL BOX
5	002N02415 запросить цену →	COVER M FRONT INNER
6	002N02416 запросить цену →	MEA UNIT COVER REAR
7	002N02417 запросить цену →	CO VER M FRAME EXIT
8	002N02420 запросить цену →	COVER M DUMMY DUP (FILLER PANEL)

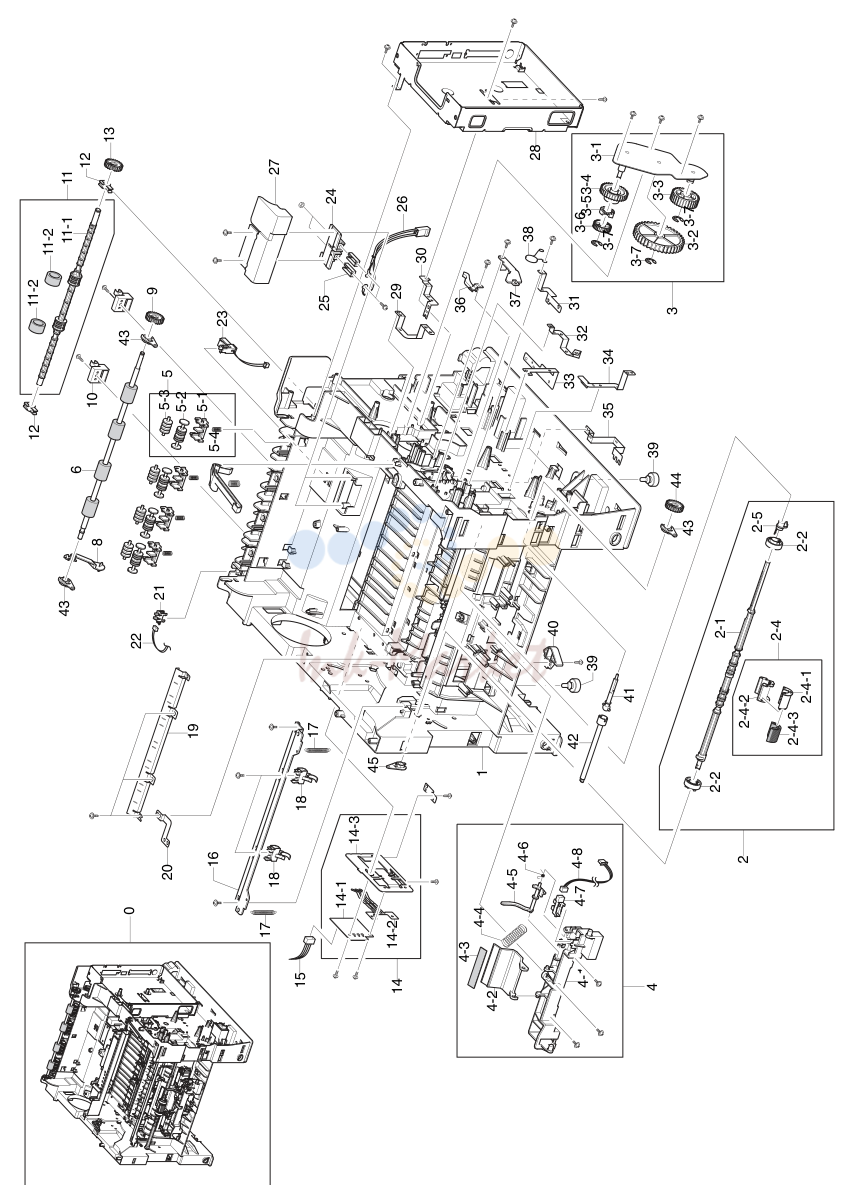

3. Parts List

№	Артикул	Описание
1		FRAME M BASE
2	022N02172 запросить цену →	MEA UNIT PICK UP MP
2-1		SHAFT M PICK UP MP
2-2		PMO IDLE PICK UP MP
2-4	022N02182 ✓ в наличии	ELA UNIT ROLLER P/UP MP
2-5		CAM M SHAFT
3	007N01362 запросить цену →	MEA UNIT GEAR IDLE
3-1		BRACKET P GEAR IDLE
3-2		GEAR FUSER IDLE
3-3		GEAR M FUSER IDLE
3-4		GEAR M FUSER DRV IN
3-5		CLUTH M HUB
3-6		GEAR RDCN FUSER OUT
3-7		RING-E
4	022N02173 запросить цену →	ELA HOU BASE HOLDER
4-1		FRAME M HOLDER PAD
4-2		HOLDER M PAD
4-3		RPR FRICTION PAD MP
4-4		SPRING ETC PAD
4-5		PMO ACTUATOR EMPTY MP
4-6		SPRING ETC EMPTY
4-7		PHOTO INTERRUPTER
4-8		CBF HARNESS MP EMPTY
5	059K39110 запросить цену →	MEA RACK EXIT ROLLER
5-1		PMO HOLDER EXIT ROLL
5-2		PMO ROLLER FD F
5-3		PMO ROLLER FD R
5-4		SPRING EXIT ROLL FD
6	006N01264 ✓ в наличии	ROLLER EXIT F/DOWN
7	013E25770 запросить цену →	HOLDER M BUSHING EXIT
8	120N00479 запросить цену →	PMO ACTUATOR OUT FULL
9	007N01364 запросить цену →	GEAR M EXIT Z17
10	013E25770 запросить цену →	HOLDER BUSHING EXIT (F/DOWN)
11	006N01265 запросить цену →	MEA UNIT ROLL EXIT DUPLEX
11-1		SHAFT M EXIT DUPLEX
11-2		RMO RUBBER EXIT DUP
12	013N13839 запросить цену →	BUSH M EXIT D7
13	007N01363 запросить цену →	GEAR M EXIT DUP Z21
14	110K14290 запросить цену →	ELA HOU CST SENSOR
14-1		PBA SUB CASSETTE
14-2		IPR PLATE SENSOR
14-3		IPR BRACKET SENSOR
15		CBF HARNESS PSIZE
16		GUIDE P REGI UPPER
17		SPRING ETC LEVER
18		HOLDER M BUSHING TX
19		GUIDE PLATE PAPER
20		IPR P GROUND PLATE PAPER
21	110K14300 запросить цену →	PHOTO INTERRUPTER
23		CBF HARNESS THERM
24		PMO HOUSING TERMINAL
25		IPR TERMINAL FU
26		CBF HARNESS FUSER
27		CAP M HOUS TERM
28		SHIELD P CTRL
29		GROUND P MOTOR DEVE
30		GROUND P GUIDE TR
31		GROUND P REGI ROLLER
32		GROUND P PICK UP MP
33		GROUND P SCF MAIN
34		GROUND P MOTOR MAIN
35		GROUND P GUIDE DUP
36		CAP M GUIDE HARNESS
37		PMO DUMMY DEVE
38		ELA HOU VARISTOR
39		FOOT ML80
40		PMO REMOVE LOCK CST
41		SHAFT M GEAR RETARD
42		SHAFT M COUPLING RETARD
43		PMO BEARING SHAFT
44		GEAR REGI Z25
45		PMO BEARING SHAFT
47	140N63017 запросить цену →	MEA UNIT FRAME LSU LOW
47-1		FRAME M LSU LOWER
47-2		PBA TONER SENSOR
47-3		TERMINAL P DEVE
47-4		CBFHARNESS TONER SENSOR
47-5		CAP M COVER OPEN
48	022N02174 запросить цену →	ELA UNIT FEED 3X5
48-1		HOLDER M SAW
48-2		GUIDE P TRANSFER FRONT
48-3		PLATE P SAW
48-4		SHAFT M ROLLER BELT
48-5		ROLLER M IDLE BELT
48-6		IEX SHAFT IDLE, F/UP
48-7		RUBBER BELT FEED
48-8		GUIDE M SHAFT BELT
49	022N02175 запросить цену →	ELA UNIT RETARD
49-1		FRAME M RETARD
49-2		HOLDER M RETARD
49-3		SPRING ETC PAD
49-4		BUSH M RETARD
49-5		HOUSING M RETARD
49-6		SHAFT RETARD
49-7		RING-E
49-8		PMO HUB OUT RETARD
49-9		SPRING TS
49-10		PMO HUB IN RETARD
49-11		RUBBER RETARD
50	022N02176 запросить цену →	ELA UNIT FEED2 IDLE
50-1		HOLDER IDLE FEED2
50-2		CAP M IDLE FEED2
50-3		SPRING ETC PAD
50-4		BUSH M RETARD
50-5		SHAFT IDLE FEED2
50-6		RING-E
50-7		ROLLER M IDLE FEED2
50-9		SHAFT HUB IN
51		STOPPER M KNOCK UP MP L
52		STOPPER M KNOCK UP MP R
53	032N00441 запросить цену →	RAIL M LEFT DUPLEX
54	032N00442 запросить цену →	RAIL M RIGHT DUPLEX
55		PMO BEARING SHAFT
56		GEAR REGI E25
57		BEARING PICK UP
58	120E26090 запросить цену →	PMO ACTUATOR EMPTY
59	022N02183 запросить цену →	ELA UNIT PICK UP
59-1		SHAFT PICK UP
59-2	022N02177 ✓ в наличии	MEA UNIT P/UP HOUSING (PICK ROLLER)
59-3		PMO M CAM PICKUP
59-4		SHAFT FEED
59-5	022N02187 ✓ в наличии	AS FEED 1 ROLL ASSY
59-6		GROUND P PICK UP MAIN
59-7		BEARING PICK UP
59-8		PMO BUSHING FEED
59-9		GUIDE P FRONT DUP PICKUP
59-10		GUIDE M SUPPORT PICKUP
60	022N02178 запросить цену →	ELA UNIT FEED2
60-1		FRAME M PICK UP
60-2		PMO BUSHING FEED
60-3		SHAFT M FEED2
60-4		BEARING PICK UP
60-5		RUBBER ROLLER FEED2
61	140N63022 запросить цену →	PBA SUB JOINT
62		CBF HARNESS TRAY OUT
63		CAP M POWER
64	152N11619 запросить цену →	CBF HARNESS INLET
65		SHAFT M BELT GEAR
66		PMO BEARING SHAFT
67		GEAR M EXIT Z17
68		CAP M DEVE MOTOR
69		CBF HARNESS DUPLEX
71	021N02249 запросить цену →	CAP M WIRE PTL LOWER
72	116N00243 запросить цену →	TERMINAL P PTL
73		CBF HARNESS PTL
74	130N01399 запросить цену →	PBA SUB COVER OPEN
76	130N01400 запросить цену →	PBA SUB EXIT SENSOR
77	130N01401 запросить цену →	PBA FUSER SW
78		GUIDE M FRONT
79		TERMINAL P GUIDE FRONT
80	126N00242 запросить цену →	ELA UNIT FUSER 110V
81		PMO GUIDE DEVE L
82		PMO GUIDE DEVE R
83		SPRING ETC GUIDE DEVE
84		TERMINAL P TR KESTREL
86		TERMINAL SPRING TR
87		PBA MAIN ZENER
88		CBF HARNESS EARTH
89		GROUND P ZENER
90		GROUND P FUSER
91		TERMINAL P HV CARDINAL
92		MEA UNIT TERMINAL TR
93		CBF HARNESS HVPS
94		IPR P GROUND OPC
95	140N63023 запросить цену →	PBA SUB EMPTY SENSOR
96		CBF HARNESS SENSOR
97	140N63024 запросить цену →	PBA SUB FEED SENSOR
98		CAP M HV
99		CAP M SENSOR FEED
100		DUCT M FAN

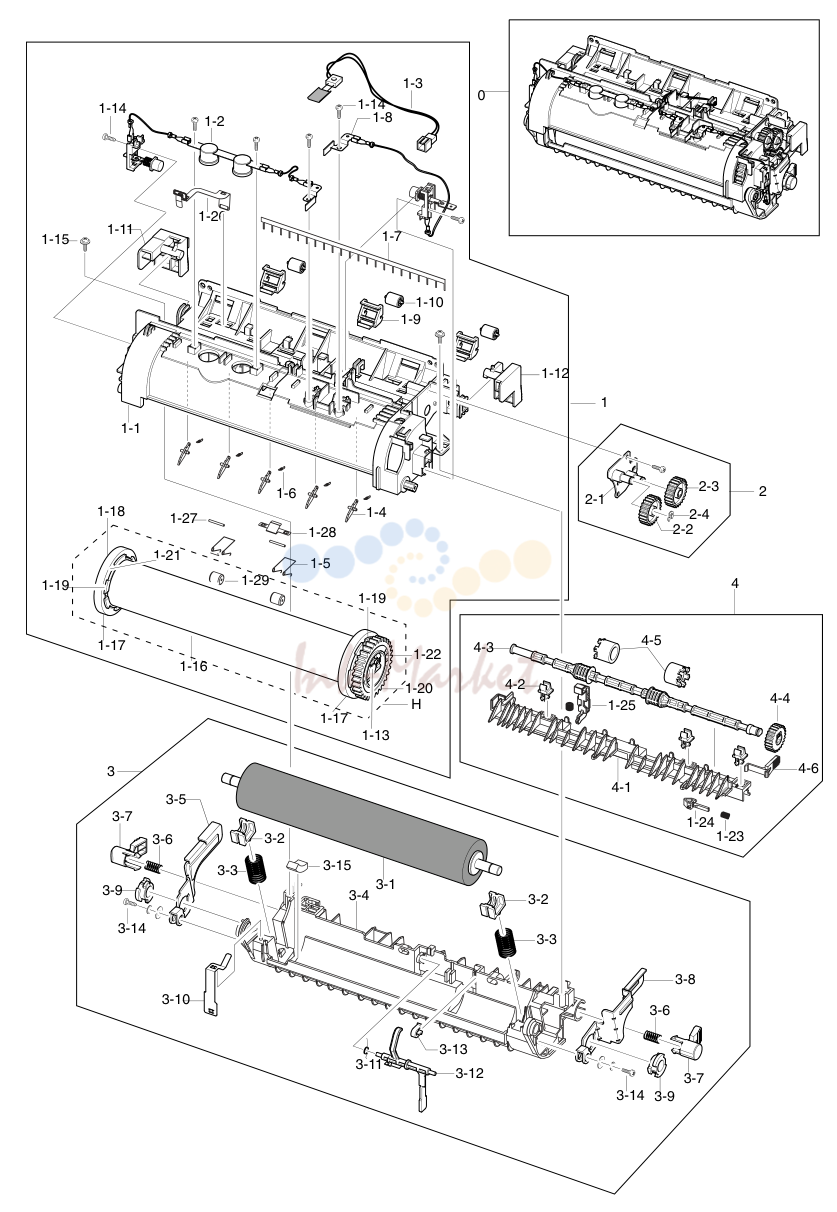

4. Parts List

№	Артикул	Описание
1	126N00242 запросить цену →	ELA UNIT FUSER 110V
1-1		COVER M FUSER UPPER
1-2		THERMOSTAT (ELECTRODE P FU L)
1-3		THERMISTOR
1-4		PMO GUIDE CLAW GREEN
1-5		SPRING TS
1-6		SPRING SEPARATION
1-7		MEC BRUSH ANTISTATIC
1-8		ELECTRODE P FU R
1-9		HOLDER M IDLE ROLLER
1-10		PMO ROLLER UPPER DP
1-11		HOLDER M LEVER L
1-12		HOLDER M LEVER R
1-13		ELECTRODE P SUPPORT
1-14		SCREW
1-15		SCREW
1-16		ROLLER HEAT
1-17		BALL BEARING
1-18		CAP M END
1-19		BUSH HR
1-20		GEAR M FUSER Z49
1-21		STOPPER SPACER
1-22		ELECTRODE FU
1-23		SPRING ETC GUIDE DEVE
1-24		CAP M ACTUATOR UP
1-25		COVER M REAR GUIDE UP
1-26		ELECTRODE P SU CARBON
1-27		IEX SHAFT IDLE F/UP
1-28		HOLDER P SL CONNECTOR
1-29		PEX ROLLER F/UP(2)
2		MEA UNIT BRK GEAR FU
2-1		BRACKET P FUSER
2-2		GEAR IDLE
2-3		GEAR M IDLE
2-4		RING-E
3		MEA UNIT FUSER LOWER
3-1		ROLLER PRESSURE
3-2		BUSH M PR
3-3		SPRING PR ROLL
3-4		COVER M FUSER LOWER
3-5		LEVER P RELEASE L
3-6		SPRING CS
3-7		CAP M FUSER LOCK
3-8		LEVER P RELEASE R
3-9		HOLDER M PR SHAFT
3-10		GROUND P HR
3-11		SPRING ETC ACTUATOR
3-12		PMO ACTUATOR EXIT
3-13		CAP M ACTUATOR
3-14		SCREW TAPTITE
4		MEA UNIT GUIDE REAR
4-1		GUIDE M REAR
4-2		PMO BUSHING TX
4-3		SHAFT M EXIT F UP
4-4		GEAR M EXIT DUP Z21
4-5		RUBBER EXIT F UP

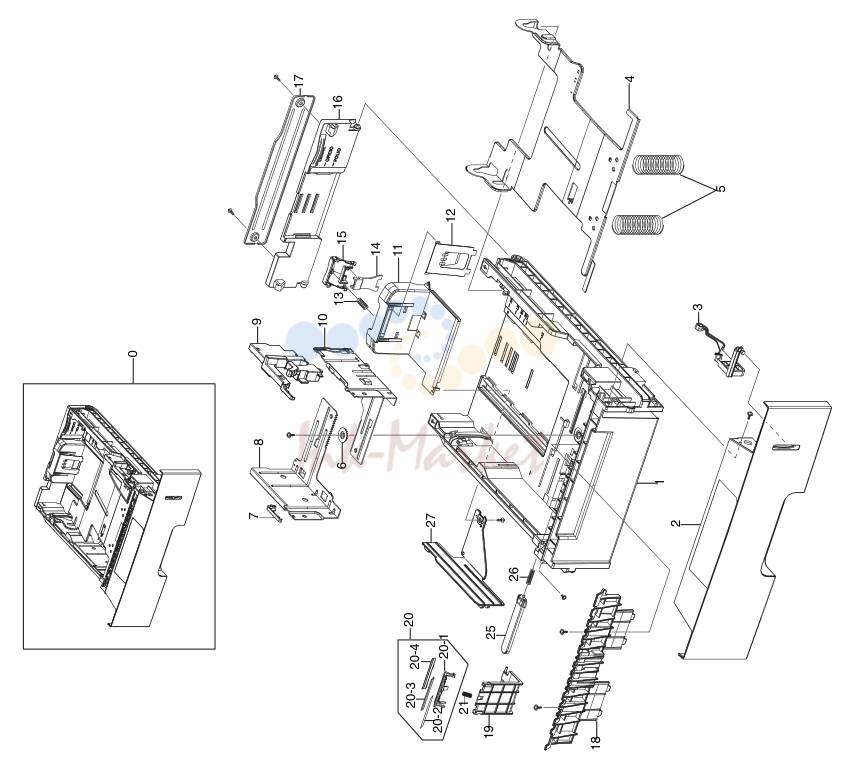

5. Parts List

№	Артикул	Описание
0		ELA UNIT CASSETTE
1		FRAME M CASSETTE
2		GUIDE M HANDLE
3		INDICATOR EMPTY
4		PLATE P KNOCK UP
5		SPRING PLAT K/UP
6		GEAR PINION
7		CAP M GUIDE SIDE L
8		GUIDE P SIDE L
9		GUIDE M SIDE LOCK
10		GUIDE P SIDE R
11		GUIDE M REAR
12		GUIDE P REAR PAPER
13		SPRING ETC GUIDE PAPER
14		GUIDE M LOCK
15		GUIDE M REAR
16		GUIDE M EXTENTION
17		BRACKET P EXTENTION
18		GUIDE M PAPER
19		HOLDER M PAD HOUSING
20	019N00831 запросить цену →	MEA UNIT HOLDER PAD
20-1		HOLDER M PAD
20-2		SHEET HOLDER PAD R2
20-3		RPR FRICTION PAD
20-4		IPR PLATE PAD
21		SPRING EXIT ROLL FD
25		PMO LOCKER PLATE
26		SPRING LOCKER PLATE
27		GUIDE M PAPER SIZE

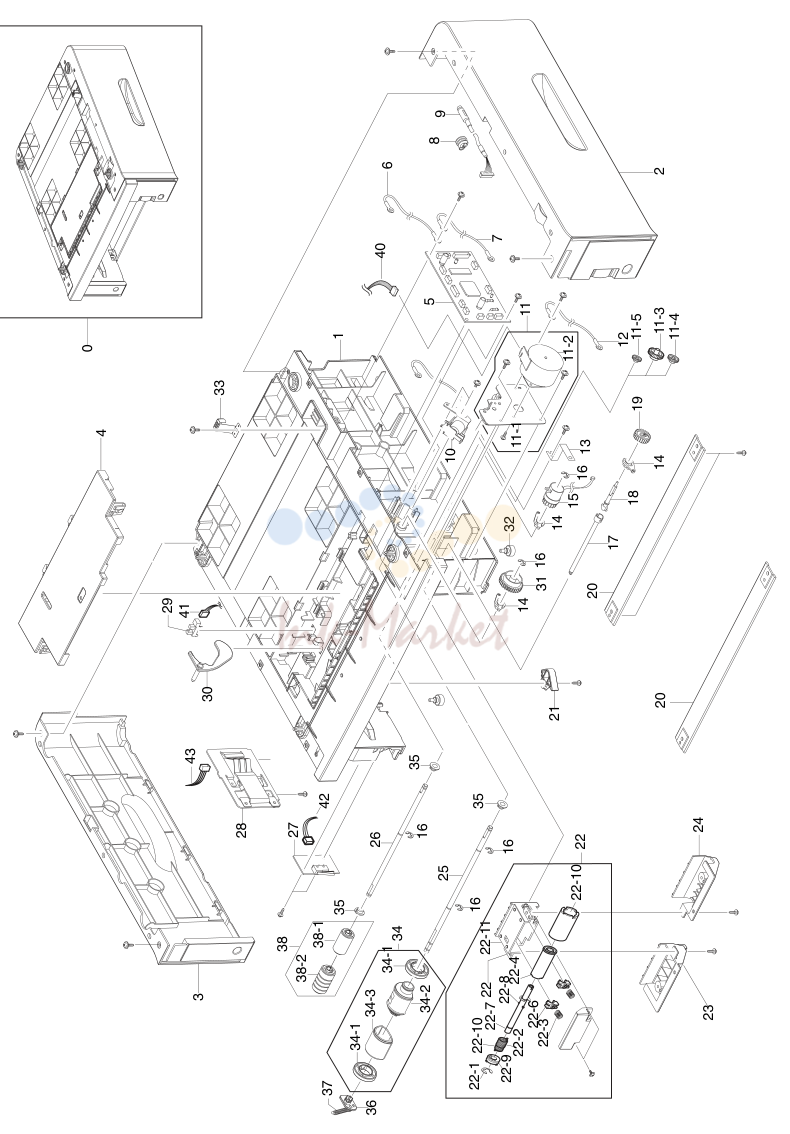

6. Parts List

№	Артикул	Описание
0		ELA UNIT SCF
1		FRAME M SCF
2		COVER M RIGHT SCF
3		COVER M LEFT SCF
4		COVER M DUMMY SCF
5	140N63018 запросить цену →	PBA SCF
6		CBF HARNESS OPE
8		BUSH CABLE
9	152N11620 запросить цену →	CBF HARNESS SCF INTERFACE
10		SOLENOID MAIN
11	127N07392 запросить цену →	ELA UNIT MOTOR SCF
11-1		BRACKET P SCF MOTOR
11-2		MOTOR STEP 7.5 DEG
11-3		GEAR M SCF RDCN RETARD
11-4		GEAR M SCF RDCN FEED
11-5		GEAR M SCF RDCN PICK UP
12		CBF HARNESS OPE
13		IPR GROUND SPRING FEED
14		PMO BEARING SHAFT
15	121N01104 запросить цену →	MEP CLUTCH FEED SCF
16		RING E
17		SHAFT M COUPLING RETARD S
18		SHAFT M GEAR RETARD
19		GEAR REGI Z25
20		BAR P CROSS BOTTOM
21		PMO REMOVE LOCK CST
22	022N02179 запросить цену →	ELA UNIT RETARD SCF
22-1		RING E
22-2		SPRING TS
22-3		SPRING ETC PAD
22-4		HOUSING M RETARD
22-5		HOLDER M RETARD
22-6		BUSH M RETARD
22-7		SHAFT RETARD
22-8		SHAFT HUB IN
22-9		PMO HUB OUT RETARD
22-10		PMO HUB IN RETARD
22-11		FRAME M RETARD
22-12		RUBBER RETARD
23		PMO M DUMMY SCF LEFT
24		PMO M DUMMY SCF RIGHT
25		SHAFT PICK UP SCF
27		PBA SCF COVER OPEN
28		ELA HOU CST SENSOR
29		PHOTO INTERRUPTER
30	120E26100 запросить цену →	PMO ACTUATOR EMPTY, SCF
31	007N01366 запросить цену →	GEAR SCF PICK UP CAM
32		FOOT ML80
33		IPR GROUND TOP
34		MEA UNIT PICK UP HOU
34-1		PMO M IDLE PICK UP
34-2		RUBBER PICK UP
34-3		HOUSING M PICK UP
35		PMO BUSHING FEED
36		PMO M DUMMY SHAFT
37		SPRING ES
38		HOUSING M FEED1
39		RUBBER FEED1
40		CBF HARNESS MOTOR
41		CBF HARNESS SCF EMPTY
42		CBF HARNESS SCF CASSETTE
43		CBF HARNESS SCF P SIZE

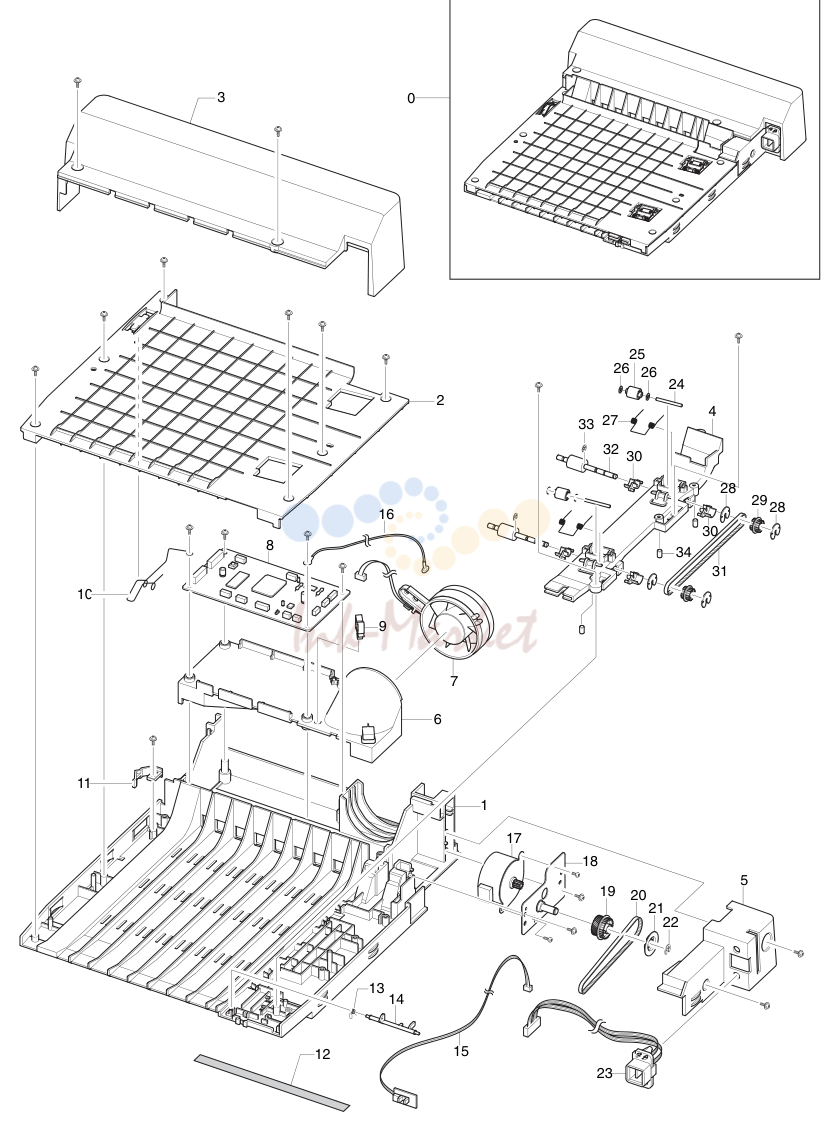

7. Parts List

№	Артикул	Альт. артикул	Описание
0			ELA UNIT DUPLEX
1			FRAME M DUPLEX
2			GUIDE M UPPER DUP
3			COVER M REAR DUP
4			MEA ETC ALIGN DUP
4-1			GUIDE M ALIGN DUP
4-2			SHAFT IDLE ROLL DUP
4-3			ROLLER M IDLE DUP
4-4			PCT SLIP WASHER
4-5			SPRING ETC DUP
4-6			PULLEY M 18 DUMMY DUP
4-7			PULLEY 18 DUP
4-8			BUSH M FEED DUP
4-9			BELT TIMMING
4-10			ROLLER FEED DUP
4-11			RING C
4-12			ICT STUD PAPER GUIDE DP
5			CAP M CONNECTOR DUP
6			DUCT M FAN DUP
7			FAN DC HAWK
8			PBA SUB DPX SCF
9			CABLE CLAMP
10			IPR TERMINAL GND DUP
11			LOCKER M DUP
12			SHEET FRAME DUP
13			SPRING TS
14			PMO ACTUATOR FEED DUP
15			PBA SUB MP SEN
16			CBF HARNESS POWER GND
17			MOTOR STEP
18			BRACKET P MOTOR DUP
19			PULLEY M 30 DUP
20			BELT TIMING GEAR
21			PULLEY M 30 DUMMY DUP
22			RING E
23			CBF HARNESS D JOINT

Источник: Инк-Маркет.ру.

← Все статьи
