Xerox Phaser-3450 — каталог запчастей со схемами

Содержание

1. Print Engine Parts
2. Covers
3. Frame 1 Assembly
4. Frame 2 Assembly
5. Fuser Assembly
6. Exit Drive Motor Assembly
7. Paper Tray

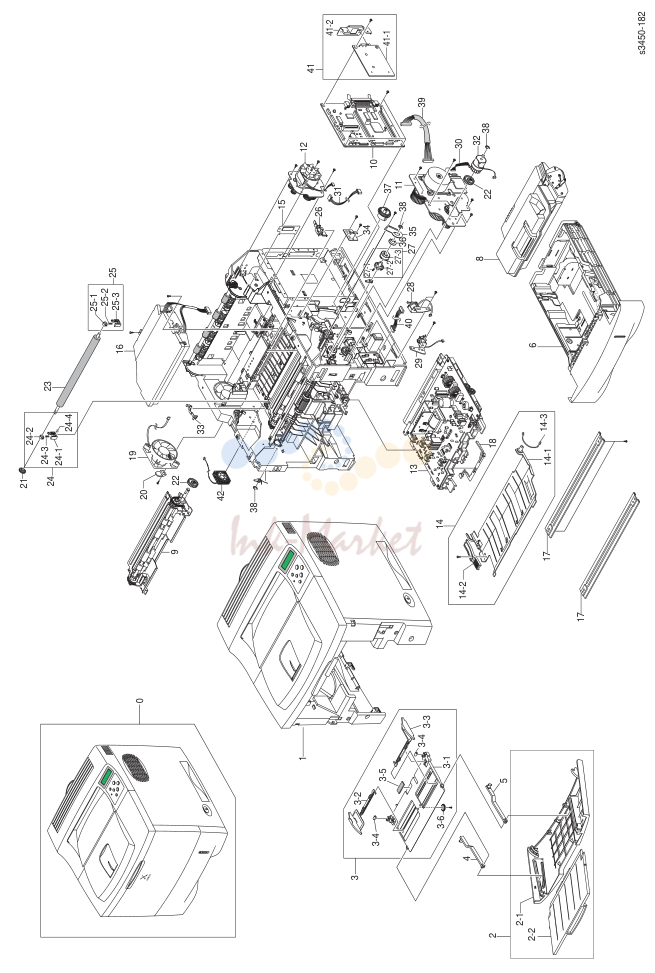

1. Print Engine Parts

№	Артикул	Описание
1		Base Housing 1 NS
2	802K69550 запросить цену →	Tray 1 Cover Assy (with 2-1, 2-2)
3	050K55430 запросить цену →	Tray 1 Assembly (with 3-1 ~ 3-6)
4		Tray 1 Link (Left) 1 NS
5		Tray 1 Link (Right) 1 NS
6	109R00722 запросить цену →	Paper Tray
7		Frame Assy 1 NS
8	106R00687 ✓ в наличии	Print Cartridge (5K)
9	059K39130 запросить цену →	Reg Transport Assy
10	960K12200 запросить цену →	Main Board (Duplex)
11	127K44860 запросить цену →	Main Drive Motor Assembly
12	127K44870 запросить цену →	Exit Motor Assembly
13	105K27080 запросить цену →	Power Supply Board (110 Volts)
14		Duplex Guide Plate (with 14-1 ~ 14-3) 1 NS
15		Bracket Dummy Control NS
16	122K02450 запросить цену →	Laser Assembly
17		Cross Bar 2 NS
18	120E26090 запросить цену →	Tray 2 Empty Actuator
19	127E14630 ✓ в наличии	Fan DC (Main)
20		Stopper Fan NS
21	007N01013 запросить цену →	Gear, Transfer Roll
22		Gear Regi Z25 NS
23	022E29520 запросить цену →	Transfer Roller
24	019E63470 запросить цену →	Transfer Roller Bearing, Right (with 24-1 ~ 24-4)
25	019E63480 запросить цену →	Transfer Roller Bearing, Left (with 25-1 ~ 25-3)
26	807E06450 запросить цену →	Cap-M-Gear
27	007K13470 запросить цену →	Gear Assembly
28	121E19250 запросить цену →	Tray 2 Solenoid
29	121E19260 запросить цену →	Tray 1 Solenoid
30		Harness, Main Motor NS
31		Harness, Motor NS
32	121E19270 запросить цену →	Reg Clutch
33		PMO Cap TR NS
34		PBA Sub Cover Joint NS
35		Bracket-P Shaft MP NS
36		Bearing Pick Up NS
37		Gear Pick Up Cam NS
38		E-Ring NS
39		CBF Harness SMPS NS
40		CBF Harness MPF Joint NS
41	097S03130 запросить цену →	Optional Network Interface Card (NIC) (with 41-1, 41-2)
42	127E14640 запросить цену →	Fan DC (Sub)
9-6		Phaser 3450 Laser Printer Service Manual

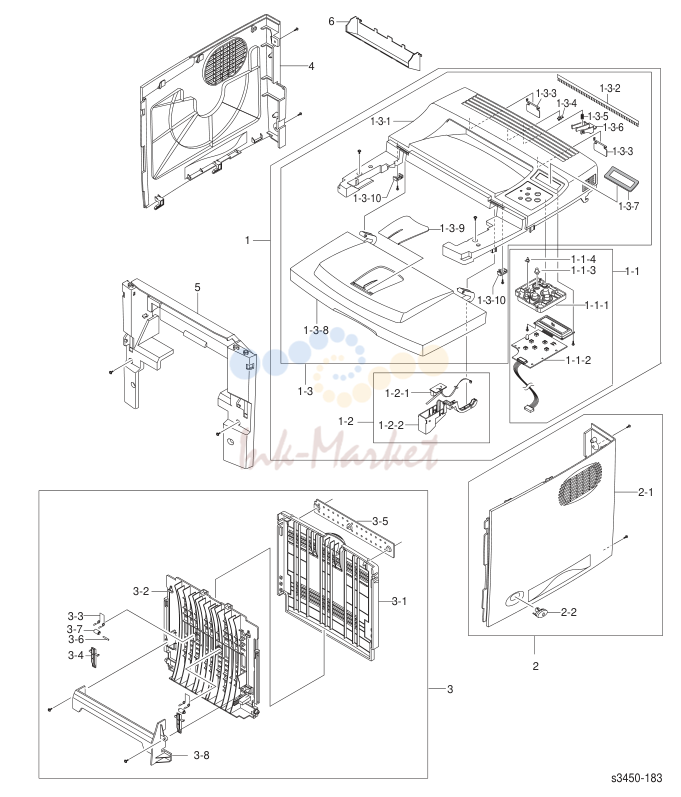

2. Covers

№	Артикул	Описание
1		Top Cover Assembly (with 1-1 ~ 1-3) NS
1-1	019E63490 запросить цену →	Front Panel (with 1-1-1 ~ 1-1-4)
1-2	110E14480 запросить цену →	Top Cvr Intlck Switch (with 1-2-1 and 1-2-2)
1-3	802K69560 запросить цену →	Top Cover (with 1-3-1 ~ 1-3-10)
2	802K69580 запросить цену →	Right Cover Assembly (with 2-1 and 2-2)
3	802K69590 запросить цену →	Rear Cover Assembly (with 3-1 ~ 3-8)
4	802E66540 запросить цену →	Left Cover
5	802E66550 запросить цену →	Front Inner Cover
6	802E66560 запросить цену →	Output Tray Cover
9-8		Phaser 3450 Laser Printer Service Manual

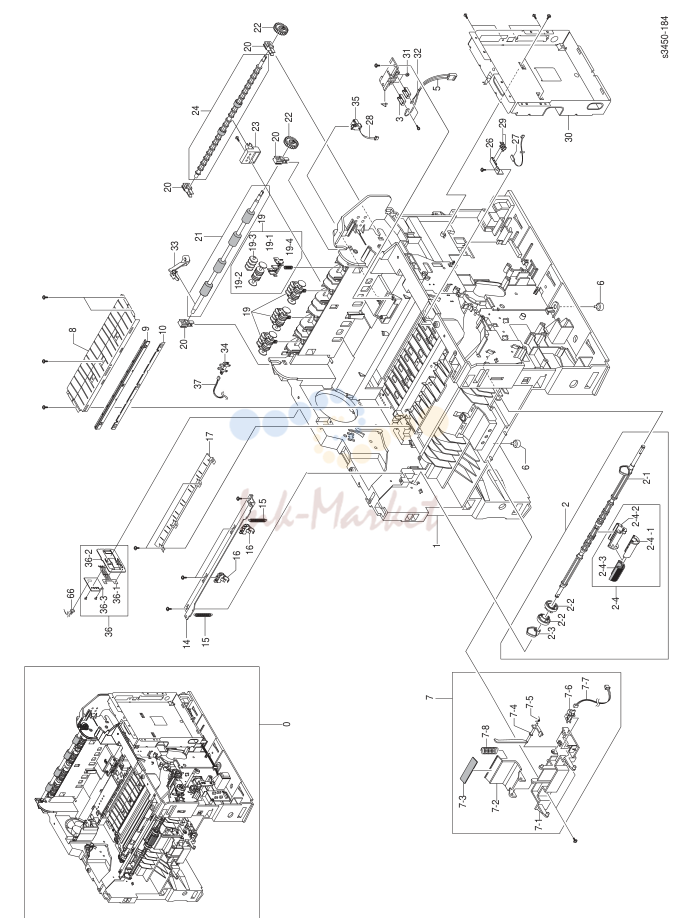

3. Frame 1 Assembly

№	Артикул	Описание
1		Frame M Base NS
2	059K39080 запросить цену →	Tray 1 Feed Assy (with 2-1 ~ 2-3)
2-4	059K39090 запросить цену →	Tray 1 Feed Roller (with 2-4-1 ~ 2-4-3)
3		IPR Terminal FU NS
4		PMO Housing Terminal NS
5		CBF Harness Fuser 220V NS
6		Foot ML-80 NS
7	059K39100 запросить цену →	Retard Feeder Assy (with 7-1 ~ 7-8)
8		Guide P Transfer NS
9		PMO Holder Plate Saw NS
10		IPR Plate Saw NS
14		Guide P Regi Upper NS
15		Spring ETC Lever NS
16		Holder M Bushing TX NS
17		Guide Plate Paper NS
19	059K39110 запросить цену →	Exit Idler roller Assy (with 19-1 ~ 19-4)
20	013E25770 запросить цену →	Bearing
21	006K29340 запросить цену →	Exit Shaft Roller Assy
22	013E25780 запросить цену →	Exit Gear
23		Holder M Bushing Exit NS
24	006K29350 запросить цену →	Transport Exit Shaft Assy
25		IPR Terminal TR Hawk NS
26		Cap M Wire PTL Lower NS
27		PBA Sub PTL2 NS
28		CBF Harness Thermistor NS
29		Terminal P PTL NS
30		Shield P Controller NS
9-10		Phaser 3450 Laser Printer Service Manual
31		Nut Hex NS
32		Cable Tie NS
33		Actuator Out Full NS
34		Photo Interrupter NS
35		Connector NS
36	110K14290 запросить цену →	Paper Size Sensor Assy (with 36-1 ~ 36-3)
37		Harness Out Full NS

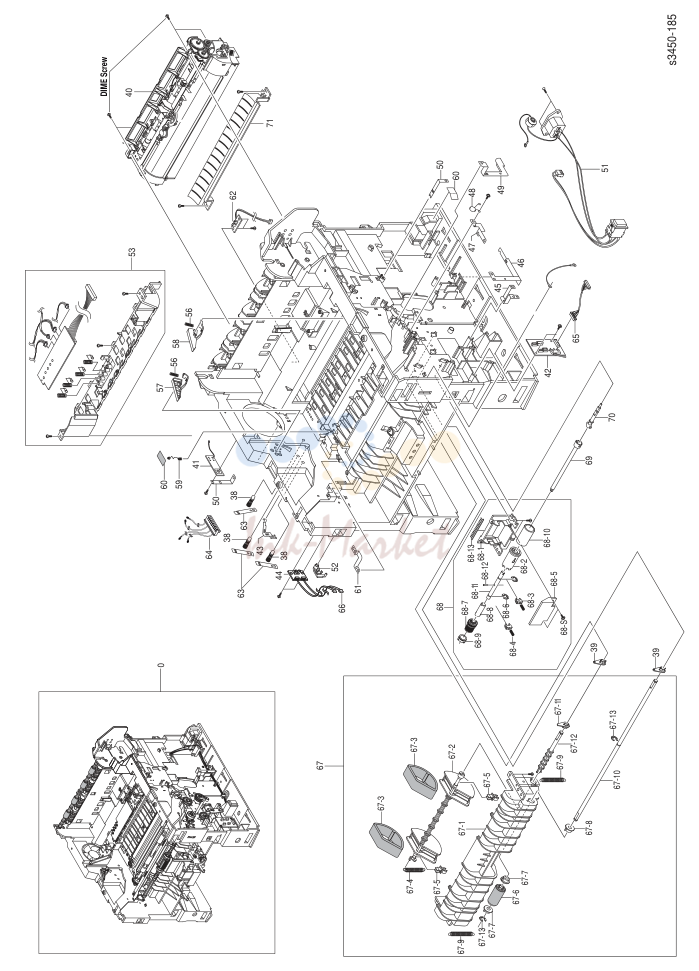

4. Frame 2 Assembly

№	Артикул	Описание
38		MEA Unit Terminal L NS
39		PMO Bearing Shaft NS
40	126E02480 запросить цену →	Fuser Assy 110V
41		PBA Main Zener NS
42	960K12210 запросить цену →	Interface PWBA
43		IPR P Ground OPC NS
44	130K68290 запросить цену →	Tray 2 Empty Sensor Assy
45		IPR P GND Solenoid Feed NS
46		IPR P GND SCF Main NS
47		IPR P GND Regi Roller NS
48		ELA HOU Varistor NS
49		IPR P GND Motor Main2 NS
50		IPR P GND Guide TR NS
51	962K26720 запросить цену →	AC Harness Assy
52		Hinge M Front Guide Dup NS
53	960K12310 запросить цену →	Print Cartridge Interconnect Board
56		Spring ETC Guide DEVE NS
57		PMO Guide DEVE L NS
58		PMO Guide DEVE R NS
59		Terminal P TR Cardinal NS
60		Sheet Cover TR NS
61		IPR P Ground Plate Paper NS
62	130E11100 запросить цену →	Exit Sensor
63		Terminal P HV Cardinal NS
64		CBF Harness HVPS NS
65		CBF Harness Connector NS
66		CBF Harness Sensor NS
67	059K39120 запросить цену →	Tray 2 (Tray 3) Feed Assy (with 67-1, 67-2, 67-4 ~ 67-13)
67-3	022E29530 запросить цену →	Tray 2 (Tray 3) Feed Roller
68	022E29540 запросить цену →	Tray 2 (3) Retard Assy (with 68-1 ~ 68-13)
69		Shaft M Coupling Retard NS
70		Shaft M Gear Retard NS
71		Guide M Front NS
9-14		Phaser 3450 Laser Printer Service Manual

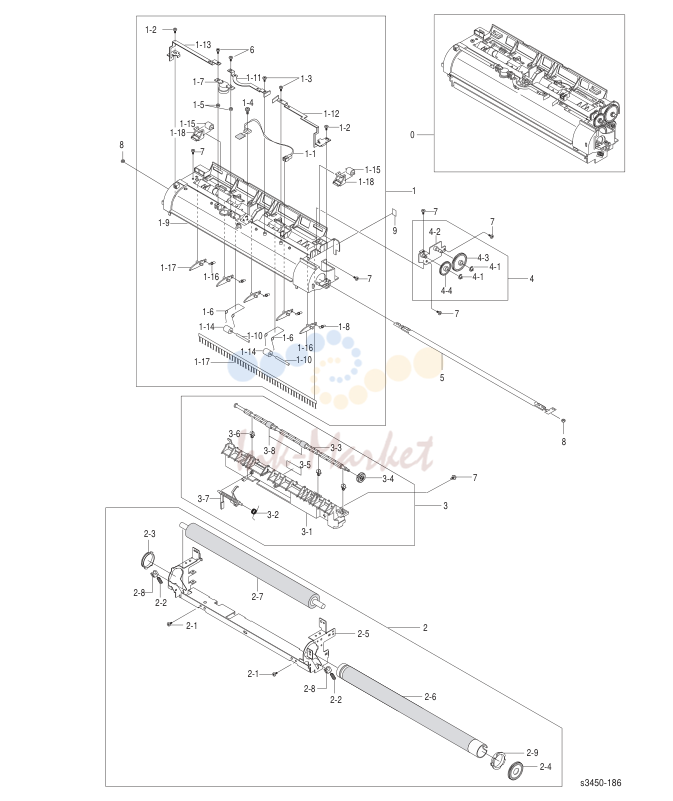

5. Fuser Assembly

№	Артикул	Описание
4		3 Harness-Main Motor
0	127K44860 запросить цену →	Main Drive Motor Assy
9-16		Phaser 3450 Laser Printer Service Manual

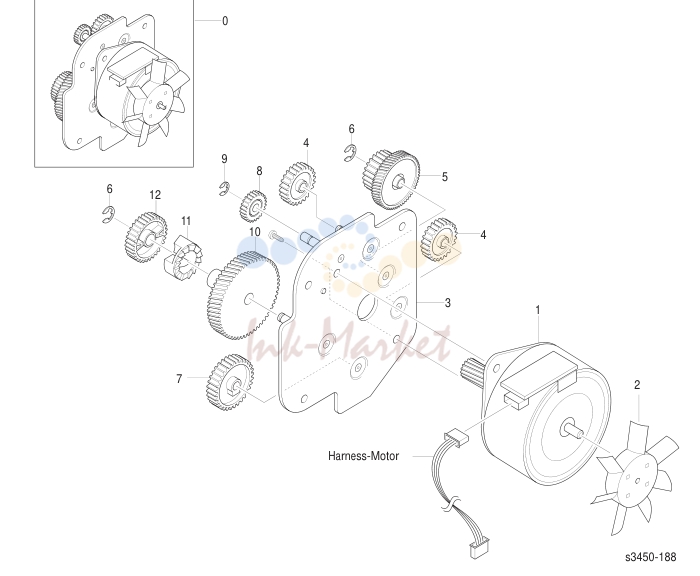

6. Exit Drive Motor Assembly

№	Артикул	Описание
0	059K39130 запросить цену →	Reg Transport Assy
1		Guide P Regi Lower NS
2		Roller regi Lower L NS
3		Shaft Regi Upper NS
4		Roller M Regi Idle S NS
5		Roller M Regi Idle L NS
9-18		Phaser 3450 Laser Printer Service Manual
6		Spring TS NS
7		Paper Guide NS
8		Guide P Regi Plate NS
9		Holder M Sensor NS
10	110K14300 запросить цену →	Photo Interrupter
11		Bush M Roller Regi L NS
12		E-Ring NS
13		Bush M Roller Regi L NS
14		Spring ES NS
15		CBF Harness MP Empty NS
16		Washer Plain NS
17		Cap M Wire PTL Upper NS
18		Cap M Bushing Actuator NS
19		Cap P Bushing Regi Lower NS
20		PBA Main PTL1 NS
0	105K27080 запросить цену →	Power Supply Board (110 Volts) (with 1 and 2)
2	059K39140 запросить цену →	Duplex Roller Assembly (with 2-1 ~ 2-14)
9-20		Phaser 3450 Laser Printer Service Manual

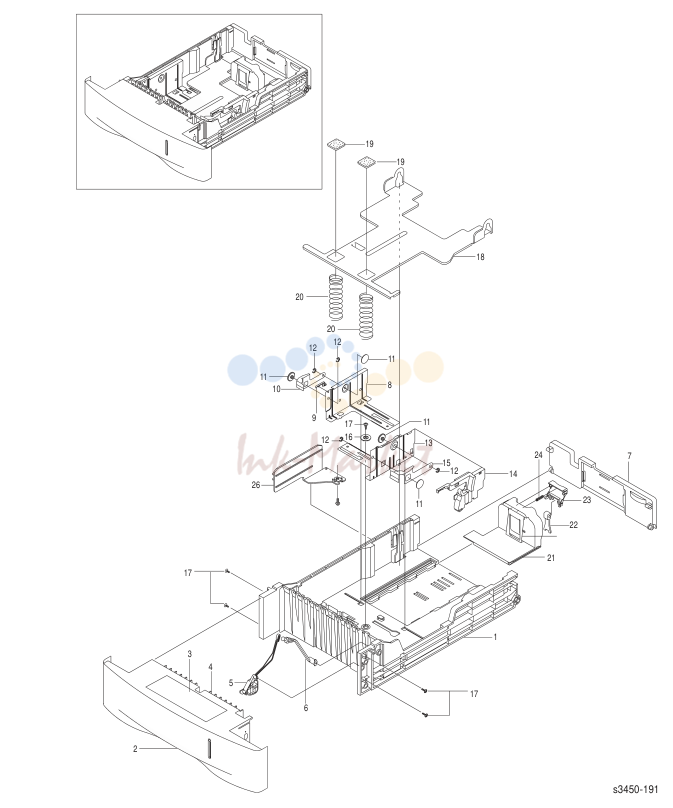

7. Paper Tray

№	Артикул	Описание
0	097S03131 запросить цену →	500 Sheet Feeder (with paper tray)
1		PMO Frame SCF NS
2	059K39120 запросить цену →	Tray 3 Feed Assy
3		Spring Pick Up NS
4		PMO Bushing TX NS
5		Shaft Pick Up NS
6		PMO Bearing Shaft NS
7		MEA Unit Roller Feed NS
8		Bearing Pick Up NS
9		PMO Guid Inner SCF NS
10	022E29540 запросить цену →	Tray 3 Retard Assy
11		Coupling Retard Shaft SCF NS
12		Shaft Gear Retard NS
13		Gear Pick Up Cam SCF NS
14	121E19280 запросить цену →	Tray 3 Solenoid
15		Shaft Feed SCF NS
16	121E19290 запросить цену →	Tray 3 Feed Clutch
17		Gear Regi Z25 NS
18		ELA Unit Bracket SCF NS
18-1	127E14650 запросить цену →	Tray 3 Feed Motor
19		IPR GND Spring Feed NS
20		Photo Interrupter NS
21	960K12220 запросить цену →	Tray 3 Control Board
22	962K26730 запросить цену →	Tray 3 Interface Cable
23		Cable Photo Interrupter NS
24	120E26100 запросить цену →	Tray 3 Empty Actuator
25		IPR GND Top NS
26		Foot Rubber Hawk 16 NS
27		IPR Bar Cross Bottom NS
28		PMO Cover L SCF NS
29		PMO Cover R SCF NS
30		PMO Cover Dummy SCF NS
31		CBF Harness SCF GND NS
32		CBF Harness LIU GND NS
33		CBF Harness OPE NS
34		Bush Cable NS
35		ELA HOU CST Sensor Hawk 16 NS
36		Harness Paper Size NS
101		Screw Taptite NS
102		Screw Taptite NS
103		Screw Machine NS
104		E-ring NS
105		E-ring NS
9-24		Phaser 3450 Laser Printer Service Manual
32	097S03132 запросить цену →	Mbytes, 8M x 32, PC133; Memory DIMM
64	097S03133 запросить цену →	Mbytes, 8M x 64, PC133; Memory DIMM
128	097S03136 запросить цену →	Mbytes, 16M x 64, PC133; Memory DIMM
500	097S03131 запросить цену →	Sheet Feeder with Tray
8	097S03134 запросить цену →	Mbytes Flash Memory DIMM
500	109R00722 запросить цену →	Sheet Replacement Paper Tray
9-26		Phaser 3450 Laser Printer Service Manual
