Xerox Phaser-3310 — каталог запчастей со схемами

Содержание

1. Перечни запасных частей
2. Перечни запасных частей
3. Перечни запасных частей
4. Перечни запасных частей
5. Перечни запасных частей
6. Перечни запасных частей
7. Перечни запасных частей
8. Перечни запасных частей
9. Перечни запасных частей
10. Перечни запасных частей
11. Перечни запасных частей
12. Перечни запасных частей

1. Перечни запасных частей

№	Артикул	Альт. артикул	Описание
5-1			Узлы принтера. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-2
5-2			Верхний узел. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-4
5-3			Узел шасси принтера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-6
5-4			Узел вывода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-9
5-5			Узел фьюзера . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-11
5-6			Узел лотка ручной подачи . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-13
5-7			Узел привода. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-15
5-8			Узел подхвата. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
5-9			Узел лотка 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-19
5-10			Узел подачи дополнительного лотка (лотка 2) (XEROX). . . . . . . . . . . . . . . . . . . . . . . . .5-21
5-11			Узел дополнительного лотка (лотка 2) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-24

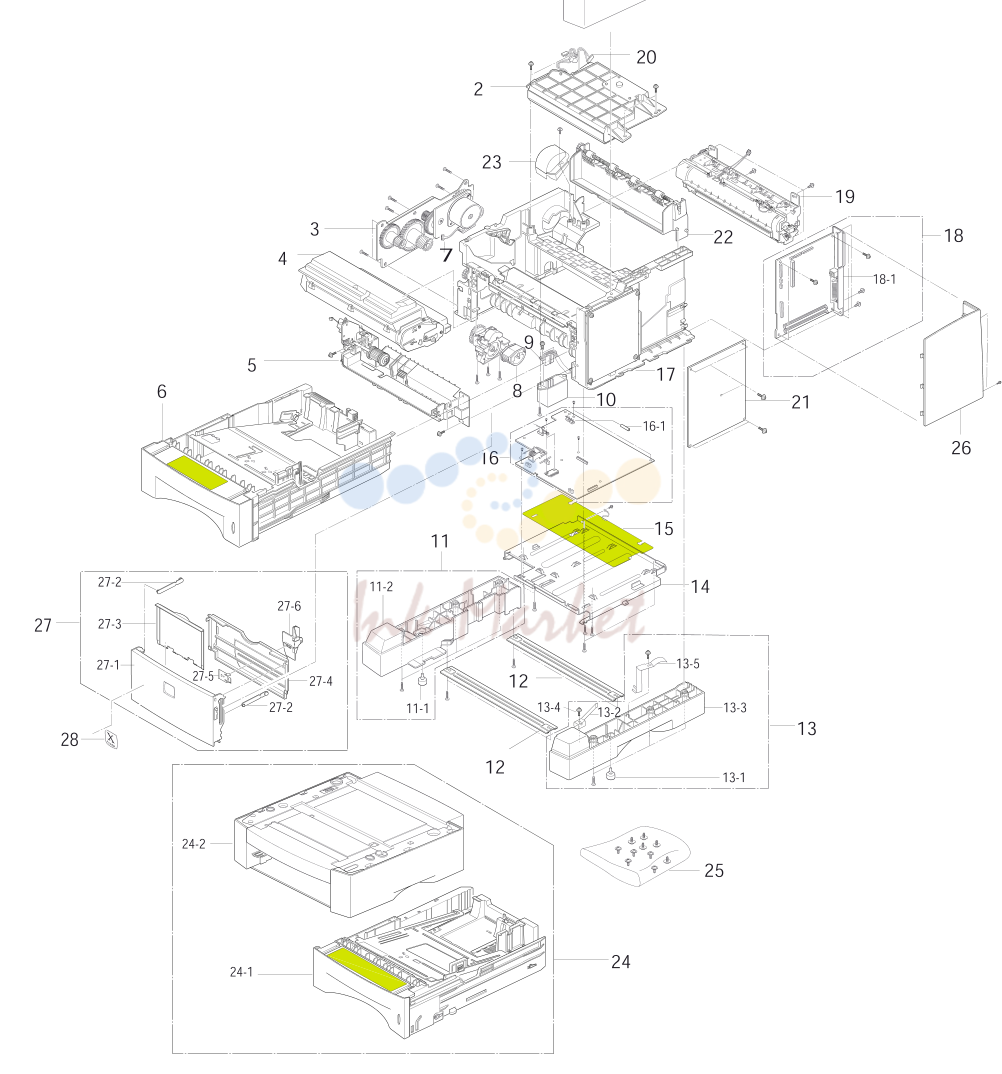

2. Перечни запасных частей

№	Артикул	Описание
1	JC96-01804C запросить цену →	ELAHOU-COVER MAIN
2	JC59-00004A запросить цену →	UNIT-LSU
3	JC96-02058A запросить цену →	ELAUNIT-MOTOR
4		ELAUNIT-DEVE * 1 X
5	JC96-01650A запросить цену →	ELAHOU-MPF
6	JC97-01323D запросить цену →	MEARACK-FEEDER CST
7		CBF-HARNESS-MOTOR * 1 X
8	JC97-01324A запросить цену →	MEAUNIT-FEEDER
9		CBF HARNESS-ENG SCF * 1 X
10		PMO-SUPPORTSCF * 1 X
11		MEAUNIT-BRKTBOTTOM(L) * 1 X
11-1		FOOT-RUBBER * 1 X
11-2		PMO-BRKTBASE L * 1 X
12		IPR-BAR CROSS BOTTOM * 2 X
13		MEAUNIT-BRKTBOTTOM(R) * 1 X
13-1		FOOT-RUBBER * 1 X
13-2		IPR-PLATE CSTGUIDE * 1 X
13-3		PMO-BRKTBASE R * 1 X
13-4		SCREW-TAPTITE * 3 X
13-5		IPR-GROUND SCF BASE * 1 X
14		IPR-SHIELD PCU * 1 X
15		PCT-INSULATOR PCU * 1 X
16	JC92-01394A запросить цену →	PBAMAIN-ENGINE_V1(110V)
16-1	3601-000157 запросить цену →	FUSE(V1) 125V AC T8A
17		ELAUNIT-FRAME BASE_V1(110V) * 1 X 110V
18	JC96-02424A запросить цену →	ELAHOU-CONTROLLER
18-1	JC92-01393A запросить цену →	PBAMAIN CONTROLLER
19	JC81-00395B запросить цену →	AS-FUSER ASSY_V1(110V)
20		CBF HARNESS-LSU * 1 X
21	JC92-01313A запросить цену →	PBAPWR-HVPS
22	JC97-01338C запросить цену →	MEARACK-HOU EXIT
23		PMO-DUCTFAN * 1 X
24	JC96-01784A запросить цену →	ELAUNIT-SCF
24-1		MEAETC-CASTSCF * 1 X OPTIONAL
24-2		MEAETC-FRAME SCF * 1 X OPTIONAL
25	JC82-00011A запросить цену →	HARDWARE-KIT(SCREW)
26	JC72-00358A запросить цену →	PMO-COVER CONTROLLER
27	JC97-01364J запросить цену →	MEAUNIT-MPTRAYXRX
27-1		PMO-COVER MPXRX * 1 X
27-2		PMO-TRAYLINK MP * 2 X
27-3		PMO-CHUTE * 1 X
27-4		PMO-TRAYHOLDER MP * 1 X
27-5		IPR-GUIDE LATCH * 1 X
27-6		PMO-SIDE GUIDE MP * 1 X
28		MPR-NAME PLATE XRX * 1 X

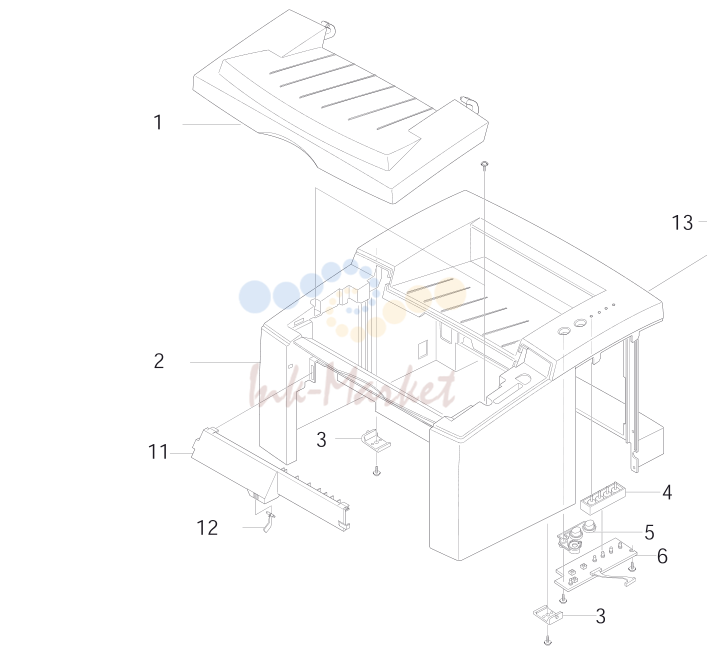

3. Перечни запасных частей

№	Артикул	Описание
0	JC96-01804C запросить цену →	ELAHOU-COVER MAIN
1		PMO-COVER OPEN * 1 X
2		PMO-COVER MAIN * 1 X
3		STOPPER HINGE OPEN * 2 X
4		PMO-LENS LED * 1 X
5		PMO-KEYBUTTON * 1 X
6		PBAPANEL * 1 X
7	JC72-00355E запросить цену →	PMO-COVER REAR
8		PMO-STACKER REAR * 1 X
9		IPR-SPRING LOCKER REAR * 2 X
10		PMO-CAPREAR * 1 X
11		PMO-SUPPORTMPTRAY * 1 X
12		PMO-LEVER_EMPTY, MP * 1 X
13		PMO-STOPPER_EXIT,P * 1 X

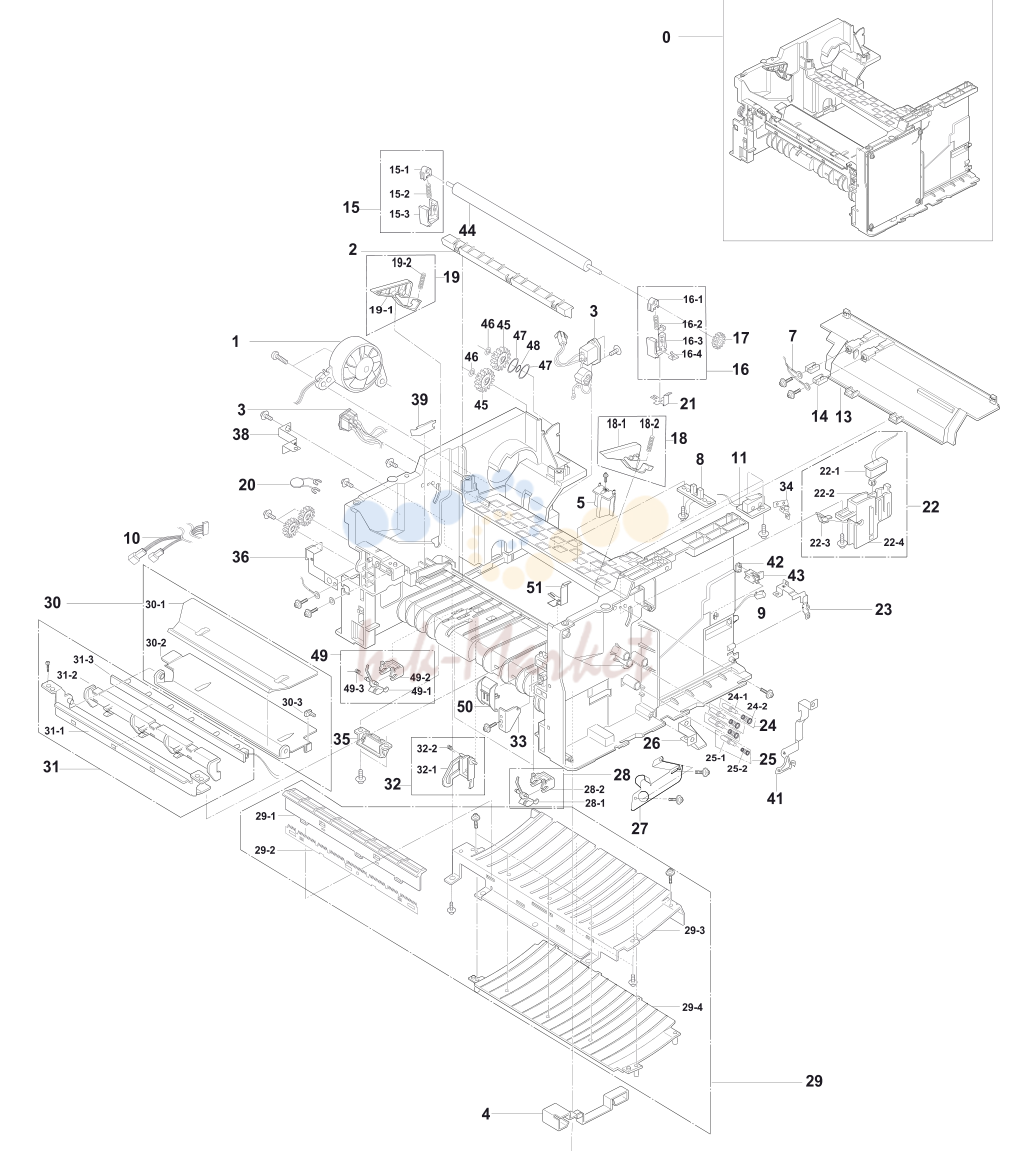

4. Перечни запасных частей

№	Артикул	Описание
0		ELAUNIT-FRAME BASE * 1 X 110V
1	JC31-00004A запросить цену →	FAN-DC-HAWK
2		PMO-GUIDE RIB * 1 X
3		CBF HARNESS-INLETASS’Y * 1 X
4		PMO-HOLDER WIRE * 1 X
5		KEYDEVE * 1 X
6		GEAR-EXIT/U ID * 1 X
7		CBF-HARNESS_FUSER * 1 X
8	JC92-01234A запросить цену →	PBA SUB-EXIT SENSOR
9		CBF-HARNESS-THERMISTOR JOINT * 1 X
10		CBF-HARNESS-MP_CLUTCH ENG * 1 X
11	JC92-01261A запросить цену →	PBASUB-FUSER SW
13		PMO-FRAME COVER * 1 X
14		IPR-TERMINALFU * 2 X
15	JC96-01730A запросить цену →	ELA-UNIT-HOLDER TR L
15-1		PMO-BUSHING TR * 1 X
15-2		SPRING TR L * 1 X
15-3		PMO-TRANSFER HOLDER * 1 X
16	JC96-01729A запросить цену →	ELA-UNIT-HOLDER TR R
16-1		PMO-BUSHING TR * 1 X
16-2		SPRING TR R * 1 X
16-3		PMO-TRANSFER HOLDER * 1 X
16-4		IPR-PLATE TR * 1 X
17	JC66-00039A запросить цену →	GEAR-TR
18	JC96-01643A запросить цену →	ELAUNIT-GUIDE DEVE L
18-1		PMO-GUIDE DEVE L * 1 X
18-2		SPRING GUIDE DEVE * 1 X
19	JC96-01642A запросить цену →	ELAUNIT-GUIDE DEVE R
19-1		PMO-GUIDE DEVE R * 1 X
19-2		SPRING GUIDE DEVE * 1 X
20		ELAHOU-VARISTOR * 1 X
21		IPR-TERMINALTR * 1 X
22		ELAUNIT-SENSOR DEVE * 1 X
22-1	JC92-01235A запросить цену →	PBASUB-SWITCH
22-2		PMO-HOLDER ACTUATOR * 1 X
22-3	JC72-00322A запросить цену →	PMO-ACTUATOR DEVE
23		GROUND FU * 1 X
24		ELAUNIT-TERMINALTR S * 3 X
24-1		ICT-SHAFTHV LARGE * 3 X
24-2		SPRING-HV LARGE * 3 X
25		ELAUNIT-TERMINALTR L * 1 X
25-1		ICT-SHAFTHV LARGE * 1 X
25-2		SPRING-HV SMALL * 1 X
26		GROUND-HVPS * 1 X
27		IPR-REMOVE KEY * 1 X
28	JC96-01647A запросить цену →	ELAUNIT-ACTUATOR FEED
28-1		PMO-ACTUATOR FEED * 1 X
28-2		PMO-HOLDER ACTUATOR * 1 X
29		ELAUNIT-GUIDE TRANSFER * 1 X
29-1		PMO-HADER SAW PLATE * 1 X
29-2		IPR-PLATE SAW * 1 X
29-3		IPR-GUIDE TRANSFER * 1 X
29-4		PMO-GUIDE RIB TR * 1 X
30	JC96-01653D запросить цену →	ELAUNIT-GUIDE FEED HAWK16
30-1		PMO-GUIDE OPTIC * 1 X
30-2		GUIDE FEED * 1 X
30-3		PMO-HOLDER G/PAPER * 1 X
31	JC96-01606A запросить цену →	ELAUNIT-PTL
31-1		GUIDE PLATE FEED * 1 X
31-2		PMO-HOLDER PTL * 1 X
31-3		PBASUB-PTL * 1 X
32	JC96-01720A запросить цену →	ELAUNIT-EMPTYACT
32-1		PMO-ACTUATOR EMPTYHAWK * 1 X
32-2		SPRING EMPTY * 1 X
33		PMO-HINGE GUIDE FEED * 1 X
34		IPR-GND ICU 2 * 1 X
35		PMO-CAPSENSOR * 1 X
36		GND MP * 1 X
37		GEAR P/UPDRV * 1 X
38		GROUND MOTOR * 1 X
39		IPR-GUIDE DUST * 1 X
41		IPR-OPC-HAWK * 1 X
42		CAPCONNECTOR L * 1 X
43		CAPCONNECTOR U * 1 X
44	JC75-10963B запросить цену →	MEC-ROLLER TRANSFER
45		GEAR IDLE Z27 * 1 X
46		RING-CS * 2 X
47		WASHER-PLAIN * 2 X
48		IPR-WASHER SPRING SU * 1 X
49		ELAUNIT-ACTUATOR FEED HAWK14 * 1 X
49-1		PMO-ACTUATOR FEED * 1 X
49-2		PMO-HOLDER ACTUATOR * 1 X
49-3		SPRING ETC-FEED HAWK14 * 1 X
50		PMO-GUIDE_SKEW(12) * 1 X
51		IPR-TERMINALTR HAWK * 1 X

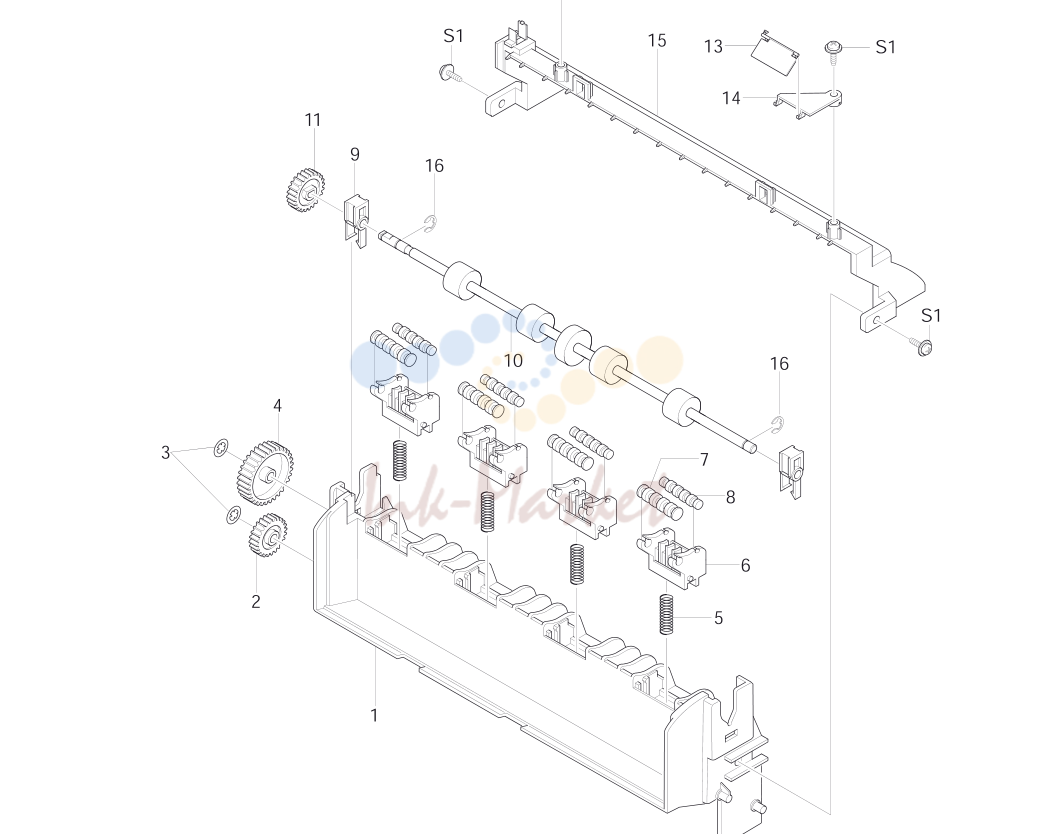

5. Перечни запасных частей

№	Артикул	Описание
0	JC97-01338C запросить цену →	MEARACK-HOU EXIT
1		PMO-FRAME REAR * 1 X
2		GEAR-EXIT/U, ID * 1 X
3		RING-CS * 2 X
4		GEAR-IDLE 25 * 1 X
5		SPRING-F/DOWN * 4 X
6		PMO-HOLDER EXIT_F/DOWN * 4 X
7		PMO-ROLLER-EXIT, MAIN * 4 X
8		PMO-ROLLER-EXIT, FR * 4 X
9		MEC-BEARING, EXITRING-C * 2 X
10		MEAUNIT-ROLLEXIT * 1 X
11		GEAR-EXIT * 1 X
12		MEC-BEARING, EXITRING-C * 2 X
13		HOLDER LEVER * 2 X
14		LEVER STACKING * 2 X
15		GUIDE EXIT * 1 X
16		RING-C * 2 X

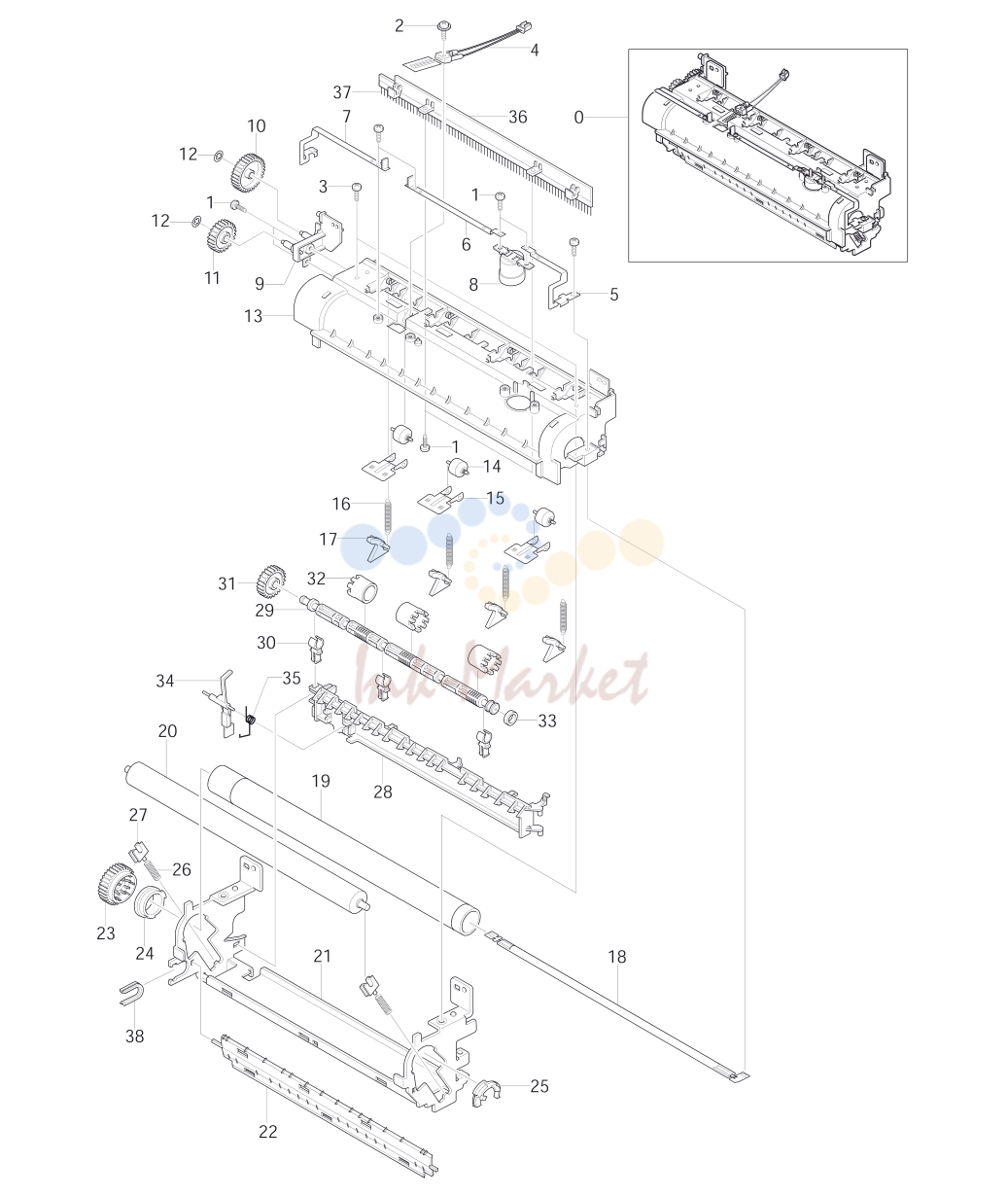

6. Перечни запасных частей

№	Артикул	Описание
0	JC81-00395B запросить цену →	AS-FUSER ASSY
1		SCREW TAPTITE M3 x 8, BH+ * 10 X
2		SCREW TAPTITE M3 x 10, FH+ * 1 X
3		SCREW MACHINE M3 x 6 * 2 X
4	JC14-00001A запросить цену →	THERMISTOR-FUSER
5		ELECTRODE FU R * 1 X
6		ELECTRODE FU M * 1 X
7		ELECTRODE FU L * 1 X
8	4712-00001 запросить цену →	THERMOSTAT
9		BRKTGEAR FUSER * 1 X
10		GEAR-IDLE 25 * 1 X
11		GEAR-IDLE 15 * 1 X
12		RING-CS * 2 X
13		COVER FUSER * 1 X
14		ROLLER EXIT_F/UP * 3 X
15		EXIT_F/UP(SPRING) * 3 X
16		SPRING-CLAW * 4 X
17		GUIDE-CLAW * 4 X
18	4713-001135 запросить цену →	LAMP-HALOGEN
19		NEX-ROLLER-HEAT * 1 X
20		MEC-ROLLER PRESSURE * 1 X
21		FRAME FUSER * 1 X
22		PMO-GUIDE INPUT * 1 x
23		GEAR FUSER, Z32 * 1 X
24		BUSHING HR-L * 1 X
25		BUSHING HR-R * 1 X
26		SPRING-BEARING PR * 2 X
27		BUSHING PR * 2 X
28	JC72-00663A запросить цену →	GUIDE REAR
29		SHAFTEXIT_F/UP * 1 X
30		BUSHING_TX * 3 X
31		GEAR-EXIT * 1 X
32		RUBBER EXIT * 3 X
33		RUBBER EXITF/UP * 1 X
34		ACTUATOR EXIT * 1 X
35		SPRING-ACTUATOR * 1 X
36		HOLDER BRUSH * 1 X
37		BRUSH ANTISTATIC * 1 X
38		HOLDER SHAFT * 1 X

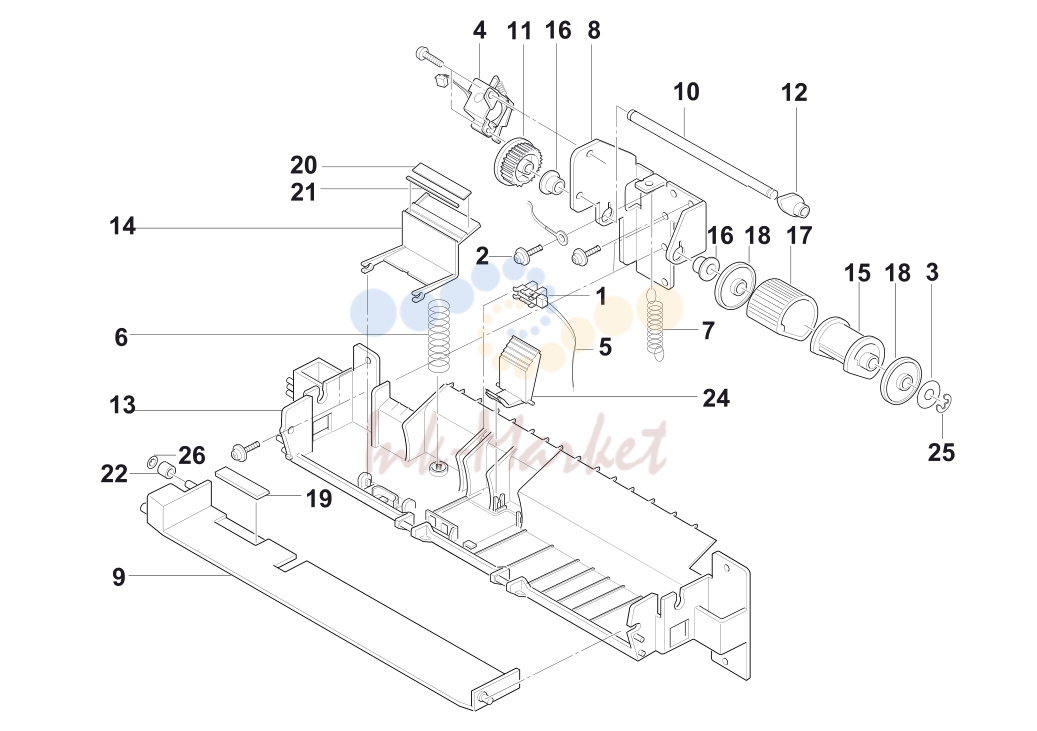

7. Перечни запасных частей

№	Артикул	Описание
0	JC96-01650A запросить цену →	ELA HOU-MPF
1		PHOTO-INTERRUPTER * 1 X
2		SCREW-TAPTITE * 2 X
3		WASHER-PLAIN * 1 X
4	JC33-00003A запросить цену →	SOLENOID
5		CBF-HARNESS-MP_EMPTY * 1 X
6		SPRING KNOCK UP * 1 X
7		SPRING-PICK UP, MP * 1 X
8		BRACKET_MP * 1 X
9		PMO-PLTKNOCK_UP, MP * 1 X
10		ICT-SHAFT_P/U, MP * 1 X
11		PMO-GEAR P/U MP * 1 X
12		PMO-CAM PICK UPMP * 1 X
13		PMO-FRAME_MP * 1 X
14		PMO-HOLDER_P/U,MP * 1 X
15		PMO-HOUSING_P/U, MP * 1 X
16		PMO-BEARING-PICK UP * 2 X
17	JC73-10907A запросить цену →	RMO-RUBBER_P/U, MP
18		PMO-IDLE PICK UP, MP * 2 X
19		RPR-PAD KNOCKUP, MP * 1 X
20		RCR-FRICTION PAD 1 MP * 1 X
21		RCR-FRICTION PAD 2 MP * 1 X
22		PMO-RING KNOCK UPMP * 1 X
23		SCREW TAPTITE * 2 X
24		PMO-ADJUSTEND MP * 1 X
25		RING-E * 1 X
26		RING-CS * 1 X

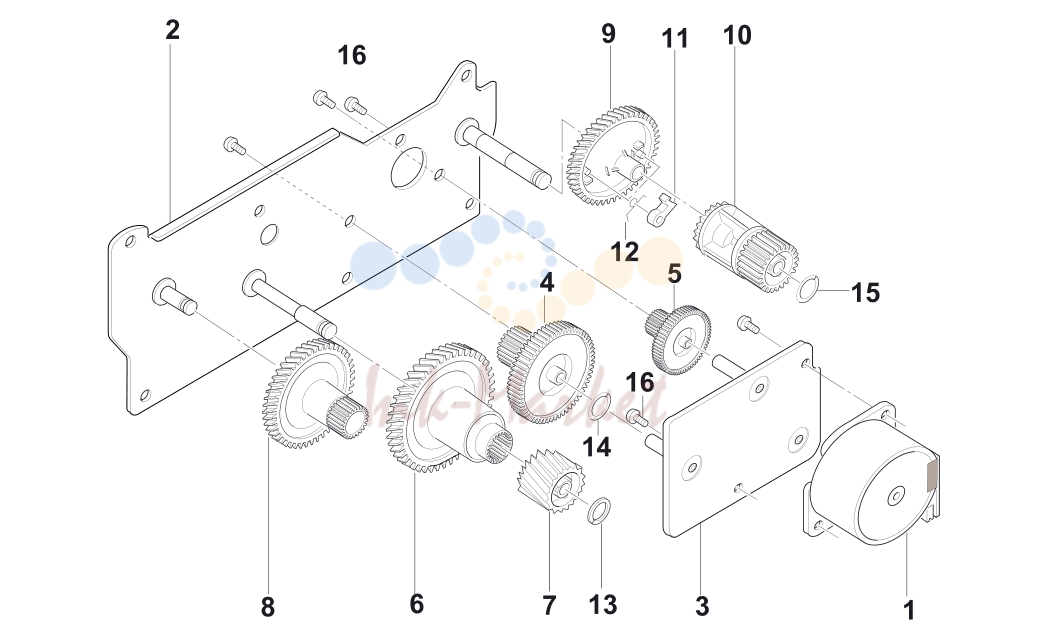

8. Перечни запасных частей

№	Артикул	Описание
0	JC96-02058A запросить цену →	ELA UNIT-MOTOR14
1	JC31-00010A запросить цену →	MOTOR-STEP
2		IPR-BRKT GEAR * 1 X
3		IPR-BRKT MOTOR * 1 X
4		GEAR-RDCN 145-70 * 1 X
5		GEAR-RDCN 90-24 * 1 X
6		GEAR-OPC DRV 135 * 1 X
7		GEAR-OPC DRIVE2 * 1 X
8		GEAR-FEED DRV * 1 X
9		GEAR-CLUTCH 56 * 1 X
10		GEAR-FUSER DRV23 * 1 X
11		PMO-CLUTCH LEVER * 2 X
12		SPRING-CLUTCH * 2 X
13		WASHER-PLAIN * 1 X
14		MPR-POLYWASHER 8 * 1 X
15		WASHER-PLAIN * 1 X
16		SCREW-MACHINE * 5 X

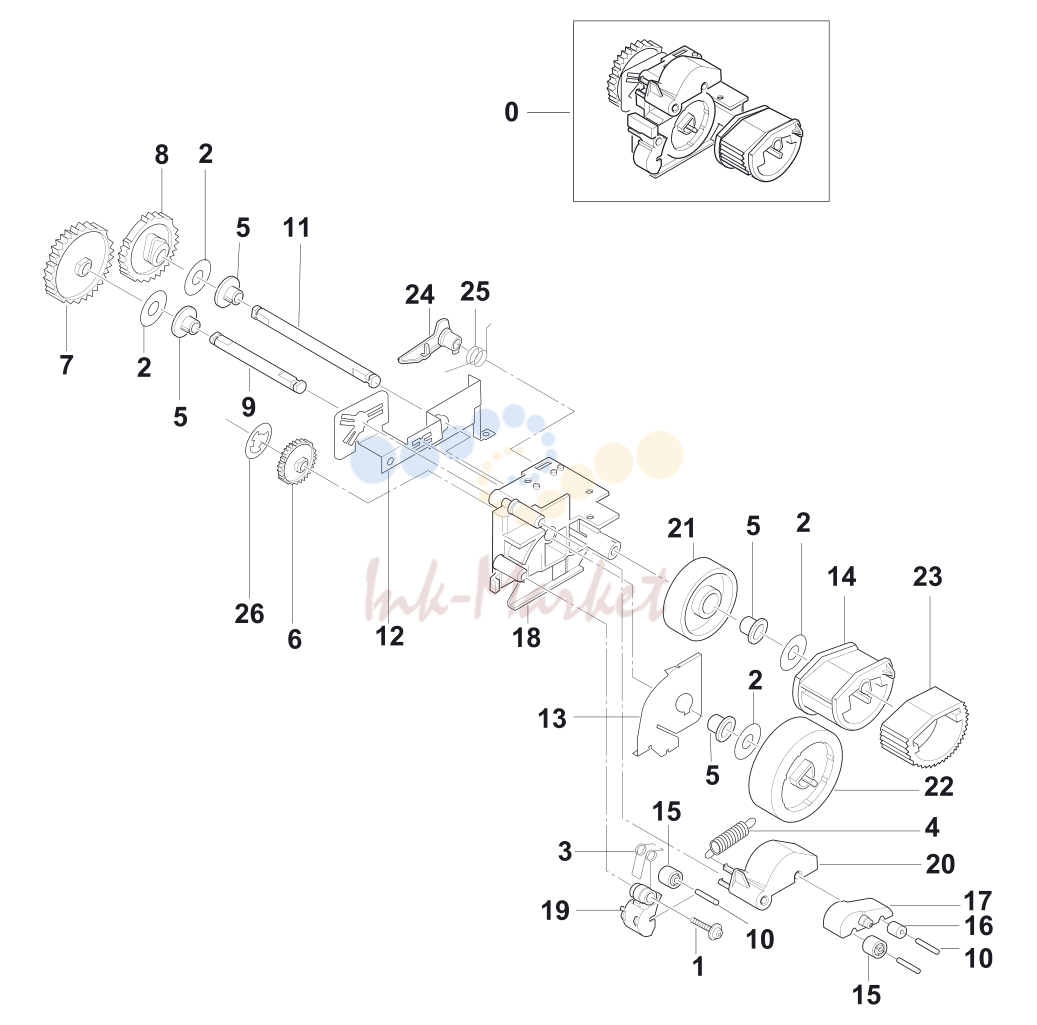

9. Перечни запасных частей

№	Артикул	Описание
0	JC97-01324A запросить цену →	MEA UNIT-FEEDER
1		SCREW-TAPTITE * 1 X
2		WASHER-PLAIN * 4 X
3		SPRING-FEED(1) * 1 X
4		SPRING-FEED(2) * 1 X
5		BEARING-PICK UP * 4 X
6		GEAR-P/UPDRIVE * 1 X
7		GEAR-FEED * 1 X
8		GEAR-PICK UP(12) * 1 X
9		IPR-SHAFTFEED * 1 X
10		IPR-SHAFTFEED IDLER * 3 X
11		IPR-SHAFTPICK UP * 1 X
12		GROUND_FEED * 1 X
13		IPR-GUIDE_FEED * 1 X
14		PMO-HOUSING P/UP * 1 X
15		PMO-ROLLER FEED L * 2 X
16		PMO-ROLLER FEED S * 1 X
17		PMO-SUB HOLDER FEED * 1 X
18		PMO-FRAME_FEED * 1 X
19		PMO-HOLDER FEED(1) * 1 X
20		PMO-HOLDER FEED(2) * 1 X
21		PMO-IDLE PICK_UP * 1 X
22		PMO-ROLL_FEED, DRV 12 * 1 X
23	JC73-00010A запросить цену →	RMO-RUBBER PICK_UP
24		RMO-LEVER PICK_UP * 1 X
25		SPRING PICK UP(12) * 1 X
26		RING-CS * 1 X

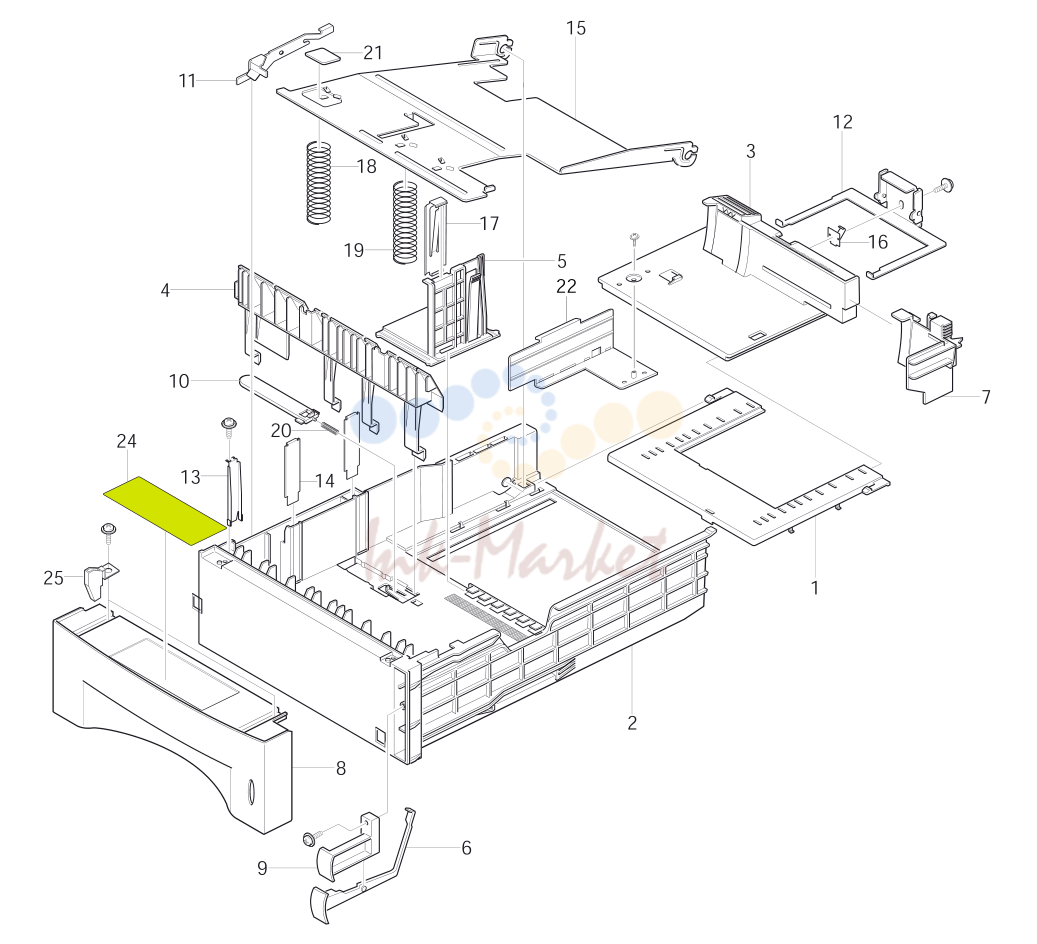

10. Перечни запасных частей

№	Артикул	Описание
0	JC96-01323D запросить цену →	MEAUNITFEEDER CST(500)
1		PMO-COVER GUIDE EXT * 1 X
2		PMO-FRAME CASSETTE * 1 X
3		PMO-GUIDE EXTCST * 1 X
4		PMO-GUIDE PAPER * 1 X
5		PMO-GUIDE SIDE CST * 1 X
6		PMO-INDICATOR EMPTY * 1 X
7		PMO-SIDE GUIDE EXT * 1 X
8		PMO-SUB GUIDE CAST * 1 X
9		PMO-HOLDER_INDICATOR * 1 X
10		PMO-LOCKER PLATE * 1 X
11		IPR-FINGER * 1 X
12		IPR-GUIDE EXTLOCK * 1 X
13		IPR-GUIDE PAPER SCF * 1 X
14		IPR-GUIDE PLTPAPER * 2 X
15		IPR-PLATE KNOCK UP * 1 X
16		IPR-PLATE SPR LOCK * 1 X
17		IPR-SPR PLTG/SIDE * 1 X
18		SPRING PLATE K/UP1 * 1 X
19		SPRING PLATE K/UP2 * 1 X
20		SPRING LOCKER,PLATE * 1 X
21		RPR-PAD CST * 1 X
22		PMO GUIDE PAPER SIZE * 1 X
23		SCREW TAPTITE M3 x 10 NI * 7 X
24		LABEL(R)-CASSETTE * 1 X
25		GUIDE PAPER DUMMY * 1 X

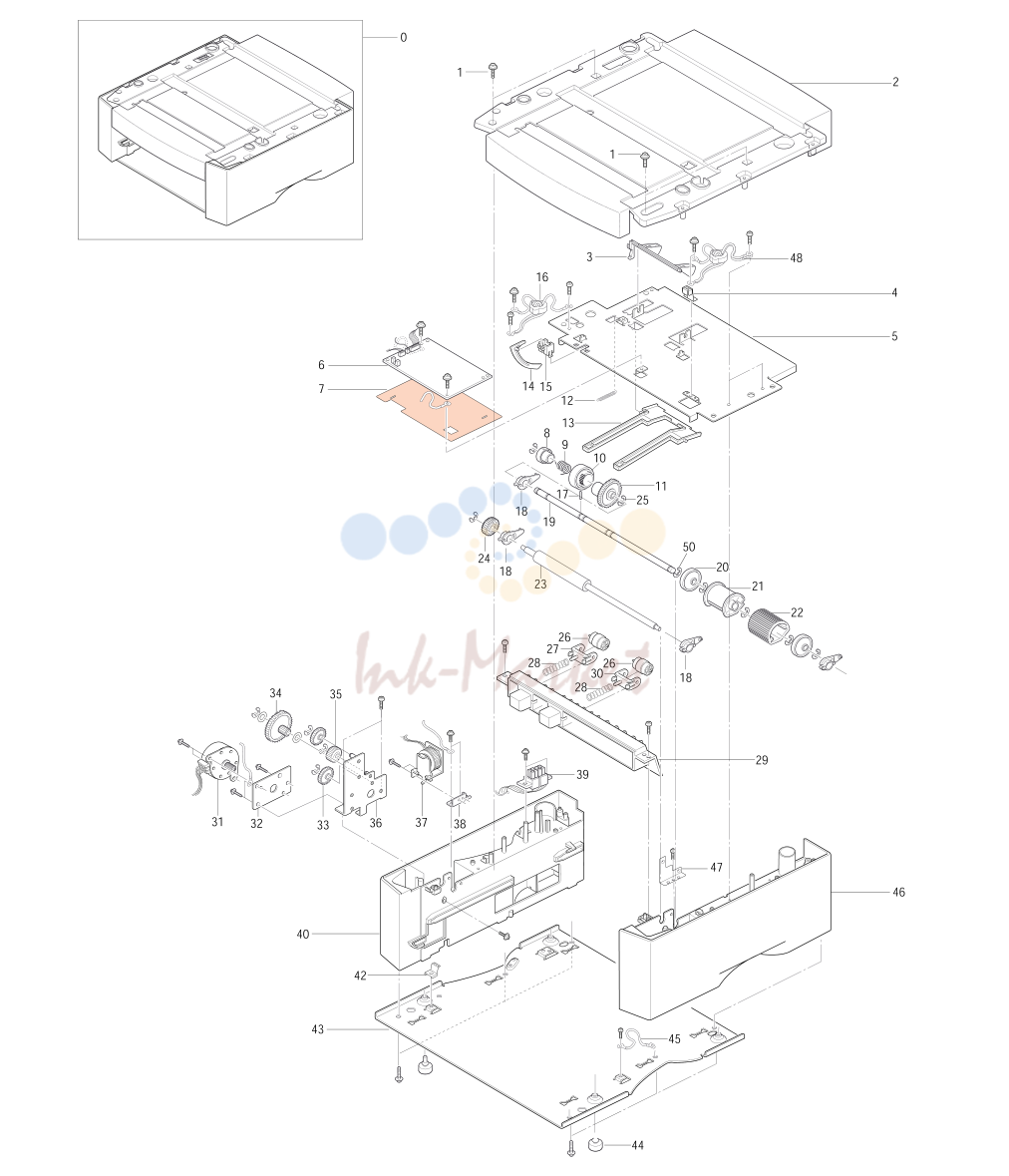

11. Перечни запасных частей

№	Артикул	Описание
0	JC96-01784A запросить цену →	ELA UNIT-SCF(110V)
1		SCREW-TAPTITE * 19 X
2		PMO-FRAME UPPER,XEROX * 1 X
3		“PMO-GUIDE ENV”,XEROX * 1 X
4		IPR-GROUND TOP * 1 X
5		CASE BODY-TOP * 1 X
6	JC92-01260A запросить цену →	PBASUB-SCF
7		IPR-INSULATOR SCF * 1 X
8		PMO-HUB CLUTCH * 1 X
9		SPRING-SPRING CLUTCH * 1 X
10		PMO-COLLAR CLUTCH * 1 X
11		GEAR-PICK UP(Z38) * 1 X
12		“SPRING-IDLE,SCF” * 1 X
13		PMO-ARM ENV * 1 X
14		PMO-SENSOR LEVER * 1 X
15		PMO-SENSOR FRAME * 1 X
16		CBF HARNESS-SCF Motor GND * 1 X
17		“ICT-PIN_PARELLED,P/U” * 1 X
18		PMO-BEARING SHAFT * 4 X
19		IPR-SHAFTPICK UP * 1 X
20		PMO-IDLE PICKUP * 2 X
21		PMO-P/UPHOUSING * 1 X
22		RPR-PICK UPROLL * 1 X
23		“MEC-FEED ROLLER, SCF” * 1 X
24		GEAR-FEED (SCF) * 1 X
25		RING-E * 7 X
26		PMO-IDLE FEED * 2 X
27		PMO-IDLE FRAME * 1 X
28		SPRING-PAD * 2 X
29		“PMO-GUIDE PAPER2,XEROX * 1 X
30		PMO-IDLE FRAME1 * 1 X
31		MOTOR-SCF * 1 X
32		IPR-SCF MOTOR 1 * 1 X
33		GEAR-IDLE(Z=30) * 2 X
34		GEAR-IDLE(SCF) * 1 X
35		GEAR-IDLE 19 * 1 X
36		IPR-SCF MOTOR * 1 X
37		SOLENOID-MAGNET * 1 X
38		IPR-SCF SOLENOID * 1 X
39		CBF HARNESS-SCF_8P * 1 X
40		PMO-FRAME LEFT,XEROX * 1 X
41		SCREW-TAPTITE * 14 X
42		IPR-GROUND BOTTOM * 1 X
43		CASE BODY-BOTTOM * 1 X
44		FOOT-RUBBER SCF * 4 X
45		CBF HARNESS-SCF GND * 1 X
46		PMO-FRAME RIGHT,XEROX * 1 X
47		IPR-GROUND FEED * 1 X
48		CBF HARNESS-SCF FEED GND * 1 X
49		SCREW-MACHINE * 3 X
50		RING-E * 5 X

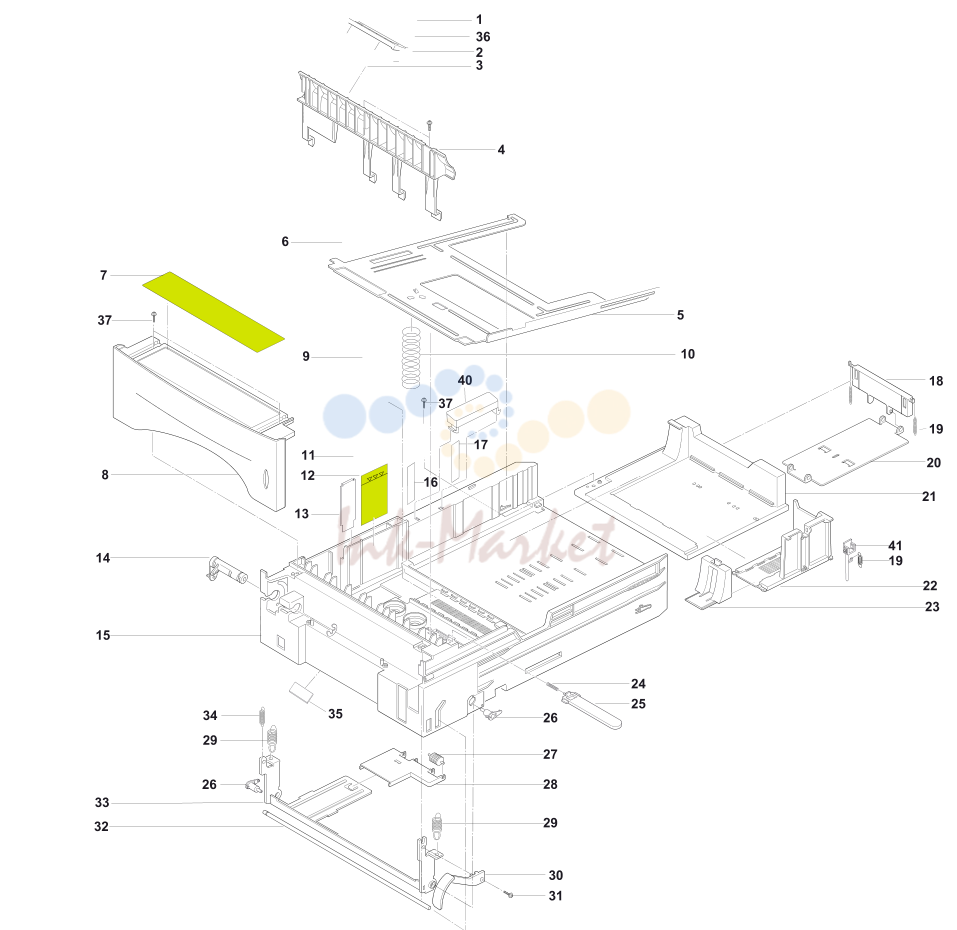

12. Перечни запасных частей

№	Артикул	Альт. артикул	Описание
0			MEA ETC-CAST SCF * 1 X
1			RPR-PAD FRICTION * 1 X
2			PMO-FRAME PAD * 1 X
3			SPRING-PAD * 1 X
4			PMO-GUIDE PAPER1 * 1 X
5			IPR-KNOCK UP(SCF) * 1 X
6			RPR-CORK KNOCKUP * 1 X
7			LABEL(R)-INSTRUCTS * 1 X
8			PMO-SUB GUIDE CST * 1 X
9			PMO-GUIDE SIDE * 1 X
10			SPRING-SCF K/UP * 1 X
11			PMO-DETECTPANEL * 1 X
12			LABEL(R)-HEIGHT * 1 X
13			IPR-PLATE PAPER * 1 X
14			PMO-LINK LEVER * 1 X
15			PMO-CASSETTE SCF * 1 X
16			PCT-FILM GUIDE SIZE1 * 1 X
17			PCT-FILM GUIDE SIZE2 * 1 X
18			PMO-LEVER REAR * 1 X
19			SPRING-IDLE,SCF * 3 X
20			IPR-PLATE LEVER * 1 X
21			PMO-GUIDE REAR1 * 1 X
22			PMO-GUIDE REAR2 * 1 X
23			PMO-GUIDE REAR3 * 1 X
24			SPRING-LOCKER,PLATE * 1 X
25			PMO-LOCKER PLATE * 1 X
26			PMO-BUSH K/UP * 2 X
27			PMO-ROLLER FD R * 1 X
28			PMO-CAPPLATE K/UP * 1 X
29			SPRING-SUB PLATE * 2 X
30			PMO-LEVER PAPER S * 1 X
31			SCREW-MACHINE * 1 X
32			IPR-SHAFTKNOCK UP * 1 X
33			IPR-PLATE SUB K/UP * 1 X
34			SPRING-SCF LEVER * 1 X
35			RING-E * 1 X
36			RPR-PAD GUIDE P/U * X
37			SCREW-TAPTITE * 6 X
38			PMO-HOLDER SHAFT * 1 X
39			PCT-GUIDE PAPER FILM * 1 X
40			PMO-DUMMYENV * 1 X
41			PMO-GUIDE LOCK * 1 X

Источник: Инк-Маркет.ру.

← Все статьи
