Xerox Phaser-3300MFP — каталог запчастей со схемами

Содержание

1. Xerox ,
2. 0 MEA-COVER
3. 0 ELAHOU-FRAME110V
4. 10 PMO-ROLLERCAM.MP
5. 0 ELAHOU-PLATEN 090N00166
6. 0 MEA-COVERPLATEN
7. 1-4 SPRINGETC-WHITEBAR
8. 0 MEAUNIT-CASSETTE

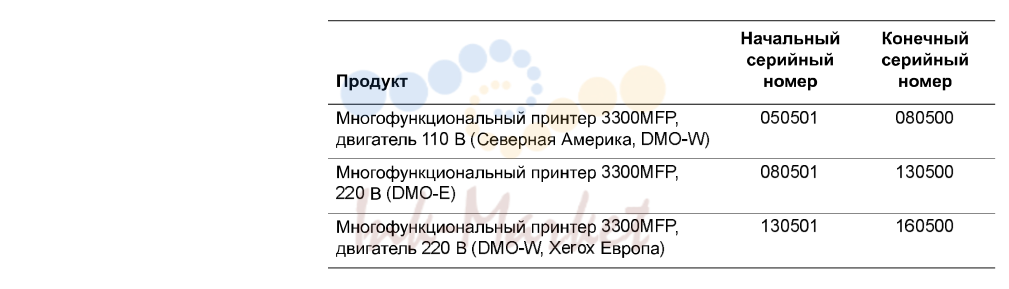

1. Xerox ,

№	Артикул	Описание
0		SET
2	007N01561 запросить цену →	ELAUNIT-MAINDRIVE(«
3	002N02627 запросить цену →	ELAHOU-MPF(« 9.0MP
4	127N07602 запросить цену →	ELAUNIT-DUPLEXDRIVE
4-1		BRACKET-P-GEARDUP -
4-2		MOTORSTEP-DUPLEX -
4-3		GEAR-DUPRDCN45/19 -
5		CBFHARNESS-DPXMTR -

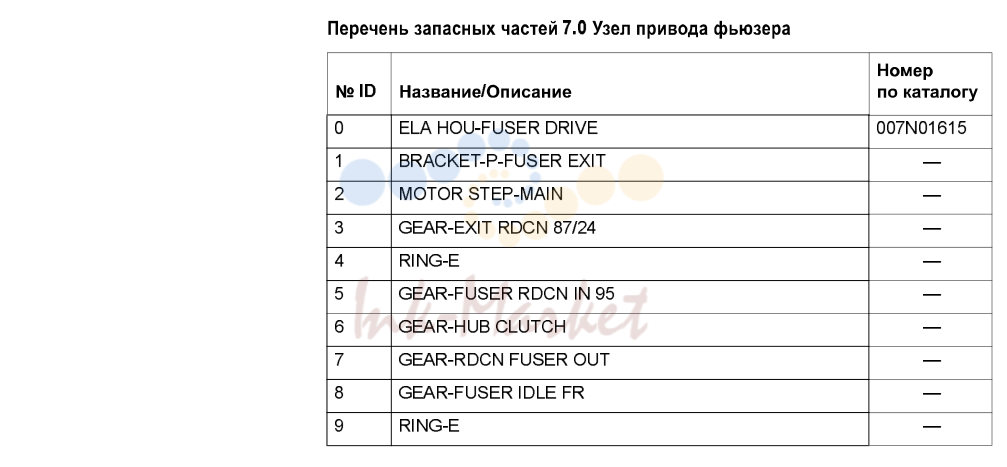

7	007N01615 запросить цену →	ELAHOU-FUSERDRIVE(«
8	002N02628 запросить цену →	MEA-TRANSFERROLLER
8-1		ROLLER-TRANSFER -
8-2		GEAR-TRANSFER -
9		SHIELD-P-CONTROLLER -
10		SPEAKER -
11	140N63240 ✓ в наличии	PBASUB-MODEM
12		CBFHARNESS-ENGINE -
13		ELAHOU-MAINRAMDIMM -
13-1	140N63350 запросить цену →	PBAMAIN-CONTROLLER(ControlBoard)
13-2		PBASUB-SDRAM -
14		ELAHOU-SCAN4IN1(« 10.0 -
15		MEA-COVER -
16		ELAUNIT-DEVEINITIAL -
17	050N00540 запросить цену →	MEAUNIT-CASSETTE(«
23	122N00259 запросить цену →	UNIT-LSU
24		SADDLE
25	127N07485 запросить цену →	FAN-DC
26	022N02381 запросить цену →	MEAUNIT-DUPLEX
27		SHIELD-P-SMPS -
28		CBFHARNESS-ACINLET -
29		CBFHARNESS-LSUS/W -
30		SHEET-INSULATOR_SMPS -
31	105N02119 запросить цену →	SMPS-PSP_TYPE3_V1(110V)
31	105N02118 запросить цену →	SMPS-PSP_TYPE3_V2(220V)
32		CBFHARNESS-PAPEREMP -
33	105N02072 запросить цену →	CBF-POWERCORD;110V

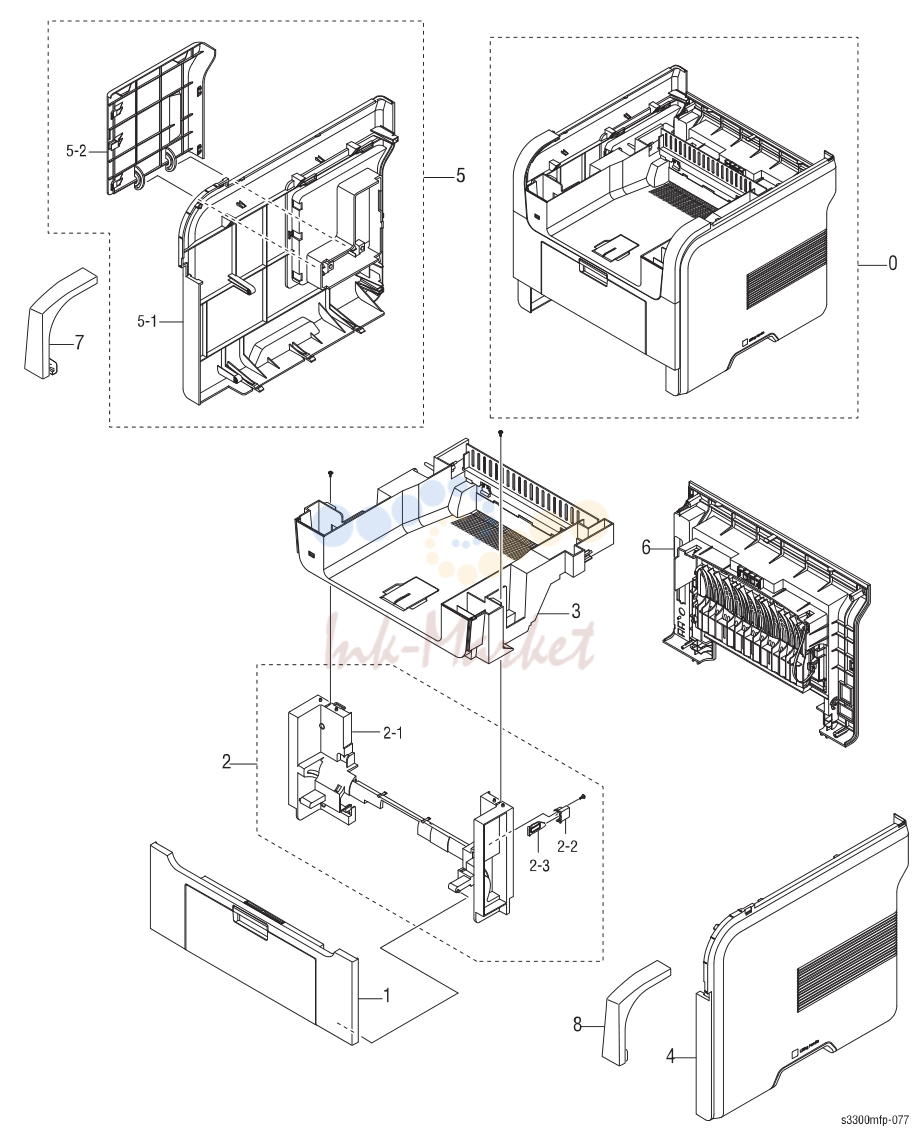

2. 0 MEA-COVER

№	Артикул	Описание
0		MEA-COVER -
1		MEA-COVERFRONT -
2	002N02796 запросить цену →	MEA-COVERMIDFRONT( . )
2-1		COVER-M_MIDFRONT -
2-2		CAP-M_SUBACTUATOR -
2-3		PMO-M-SUBACTUATOR -
3		ELAHOU-COVERMID -
4	002N02789 запросить цену →	COVER-M_SIDER( )
5	002N02790 запросить цену →	MEA-COVERSIDEL( )
5-1		COVER-M_SIDEL -
5-2		COVER-M_DIMM( ) -
6	002N02791 запросить цену →	MEA-COVERREAR( )
7	002N02798 запросить цену →	COVER-M_LEFTUPPER( )
8	002N02797 запросить цену →	COVER-M_RIGHTUPPER(

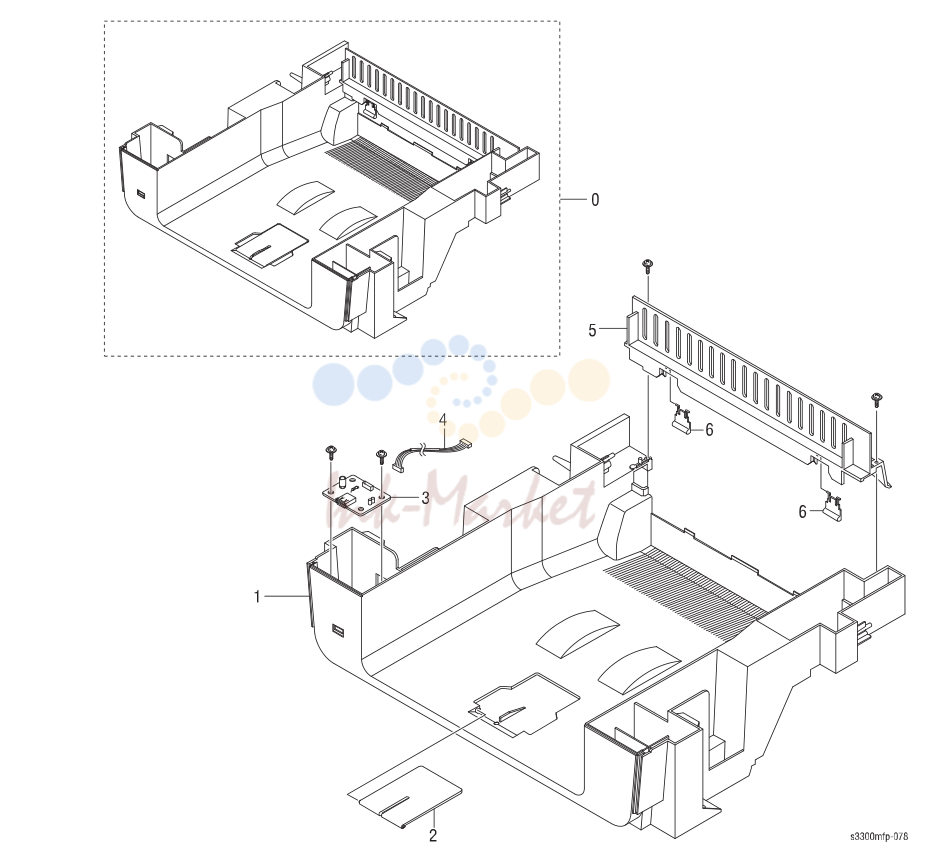

3. 0 ELAHOU-FRAME110V

№	Артикул	Описание
1		FRAME-M_BASE -
2		FRAME-M_EXIT -
3		ELAHOU-GUIDEDUPF -
3-1		GUIDE-M_FRONTDUPLEX -
3-2	011N00544 запросить цену →	LEVER-ACTUATOREMPTY
3-3		PHOTO-INTERRUPTER -
3-4		SHEET-GUIDEDUP_OUT -
3-5		SHEET-GUIDEFRONTDU -
3-6		CAM-SHAFTPICKUP -
3-7		PMO-BUSHINGFEED -
3-9	022N02292 ✓ в наличии	MEA-ROLLERPICKUP
3-10		SHAFT-PICKUP -
3-11		PMO-BUSHING_P/U,MP -
3-12	003N00867 запросить цену →	CAM-CATCH
3-13	022N02293 запросить цену →	ROLLER-FEED
4		SHAFT-FEEDIDLE -
5		BUSH-M-FEEDIDLE -
6		FEED1ASS’Y -
6-1		HOLDER-M_ACTREGI -
6-2		SPRING-TS -
6-3		LEVER-M_ACTUATORFEED -
6-4		LEVER-M_ACTUATORREGI -
7		FEED2ASS’Y -
7-1		HOLDER-M_ACTFEED -
7-2		LEVER-M_ACTDUPOUT -
7-3		SPRING-TS -
8	005N01031 ✓ в наличии	MEAUNIT-CLUTCH
8-1		SHAFT-FEED -
8-2		PMO-HUBCLUTCH -
8-3		SPRING-TS -
8-3		SPRING-TS -
8-4		PMO-COLLAR_SPRING -
9		MEAUNIT-BRACKETFEED -
9-1		BRACKET-P-FEED -
9-3		RING-E -
9-4		GEAR-RETARD39/19 -
9-5		RING-E -
10		MEAUNIT-GEARPICKUP -
10-1		GEAR-PICKUP_INNER -
10-2		GEAR-PICKUP_OUTER -
10-3		SPRING-CS -
13		SPRING-ES -
16		GROUND-P-EARTHTR -
17		PMO-LOCKERCST -
18		SPRING-TS -
19		CAM-M-PICK_UP -
20		RING-CS -
21		SOLENOID-HB(MANUAL) -
23		GROUND-P-DRIVE -
24		GROUND-P-PUSHBUSHING -
26		CABLECLAMP -
27		SPRINGETC-GUIDEDEVE -
28		PMO-PLATEGUIDEDEVE_L -
29		PMO-PLATEGUIDEDEVE_R -
30		GROUND-P-SHIELD -
31		TERMINAL-P_CRUM -
32		HOLDER-BEARINGEXITF/DOWN -
33	022N02081 запросить цену →	MEARACK-EXITROLLER
34		ROLLER-EXITF/DOWN -
35		PBASUB-TERMINAL -
36		MEARACK-EXITROLLER -
36-1		PMO-ROLLERFDF -
36-2		PMO-ROLLERFDR -
36-3		PMO-HOLDEREXITROLL -
36-4		SPRINGETC-EXITROLLFD -
39		GROUND-P-FUSER -
40		GROUND-P-MOTORFUSER -
41		GROUND-P-SHIELDSMPS -
42		GROUND-P-GUIDETR -
43		MEC-TERMINAL -
43-1		SPRINGETC-HVAPOLLO -
43-2		IPR-TERMINAL -
44		TERMINAL-P-HVCR -
45		IPR-P-TERMINALCON -
46		HOUSING-M_TERMINAL -
47		PBASUB-CONNECTION -
48		PMO-ACTUATORCVROPEN -
49		GUIDE-TRRIB -
50		PLATE-E_SAW -
51		GUIDE-P-TR -
52		BUSH-M-FEEDIDLE -
52-1		SHAFT-FEEDIDLE -
53		SPRINGETC-TR -
54		PLATE-P-PUSHBUSHING -
53		SPRINGETC-TR -
54		PLATE-P-PUSHBUSHING -
56		IPR-P-EARTHTRANSFER -
57		SPRINGETC-TRLHAWK -
58		BUSH-M-TRL -
59		PMO-BUSHING_TR(L) -
60		GROUND-P-EARTHTR -
62		FOOT-BACK -
67		HOLDER-M_ACTFEED -
68	127N07328 запросить цену →	FAN-DC
69		SHIELD-P-HVPS -
70		SHEET-INSULATOR_HVPS -
71	105N02120 запросить цену →	HVPS-ELBERT
72		CBFHARNESS-DUPLEX -
73		CBFHARNESS-SMPS -

4. 10 PMO-ROLLERCAM.MP

№	Артикул	Описание
10		PMO-ROLLERCAM.MP -
11		RPR-PADCASSETTE -
12		SPRING-ES -
13		HOLDER-M-SENSOR_MP -
14		PHOTO-INTERRUPTER -
15		PMO-M-ACTEMPTYMP -
16		CBFHARNESS-MPFSEN -
17	130N01366 ✓ в наличии	MEA-PICKUP_MP
17-1		HOUSING-M_PICKUP_MP -
17-2		RUBBER-PICKUPMP -
18		GEAR-M-PICKUP_MP -
19		SPRINGETC-EXITLOWERIDLE -
20		GEAR-M-HOLDER_MP -
21		CAM-M_PICKUPMP -
22		SHAFT-P-PICK_UP -
24		PMO-IDLEPICK_UP -
25		SHAFT-P-CORE -
26		BUSH-M-PICK_UPR -
27		BRACKET-P-PICKUP_MP -
1	002N02792 запросить цену →	ELAHOU-ADFLOWER
2	002N02793 запросить цену →	ELAHOU-ADF
3	002N02857 запросить цену →	ELAHOU-OPE4IN1(ControlPanel)
4	105N02093 запросить цену →	BATTERY-NIH(2ND)
5		CBFHARNESS-OPE -
6		CORE-FERRITE -
7		CABLECLAMP -

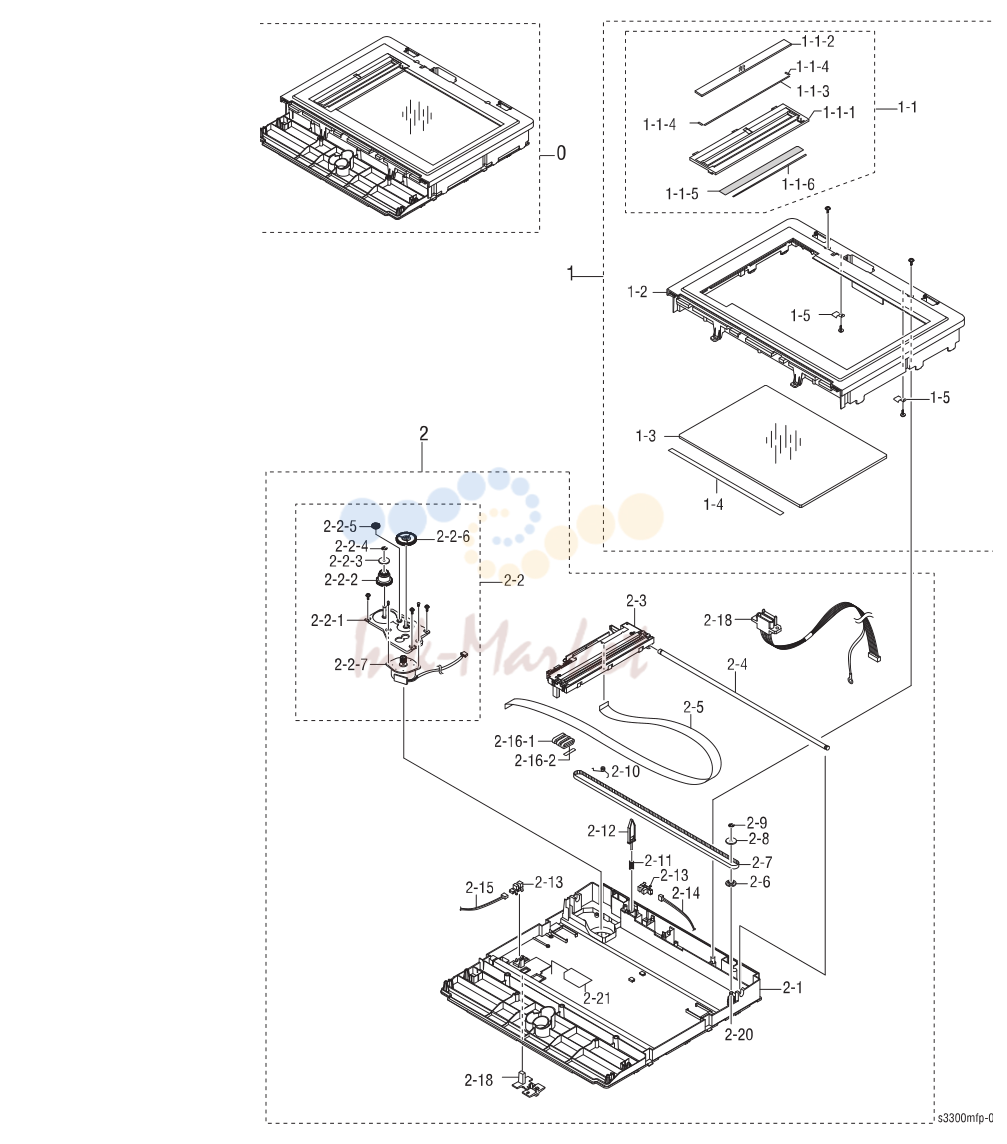

5. 0 ELAHOU-PLATEN 090N00166

№	Артикул	Описание
0	090N00166 запросить цену →	ELAHOU-PLATEN
1		MEA-SCANUPPER -
1-1	500N00108 запросить цену →	MEAUNIT-SCANDUMMY
1-2	101N01410 запросить цену →	COVER-M_SCANUPPER
1-3	057N00156 запросить цену →	GLASS-SCAN
1-4		TAPE-DOUBLEFACE -
1-5		IPR-HOLDERGLASS -
2	109N00692 запросить цену →	ELAHOU-SCANLOWER
2-1		COVER-M_SCANLOWER -
2-2	127N07530 запросить цену →	ELAHOU-SCANMOTOR
2-4		ICT-SHAFTCCD -
2-5	143N00017 запросить цену →	CBFSIGNAL-CCDFFC
2-6		PMO-PULLEY -
2-7	109N00542 запросить цену →	BELT-TIMINGGEAR
2-9		RING-E -
2-10		SPRINGETC-BELT -
2-11		SPRING-CS -
2-12	011N00473 запросить цену →	PMO-LEVERSENSOR
2-13	130N01274 запросить цену →	PHOTO-INTERRUPTER
2-14		CBFHARNESS-PLA_COVER -
2-15		CBFHARNESS-ADFLOWER -
2-17		CBFHARNESS-OPE -
2-18		HOLDER-M_CCD -
2-19		CBFHARNESS-ADFUPPER -

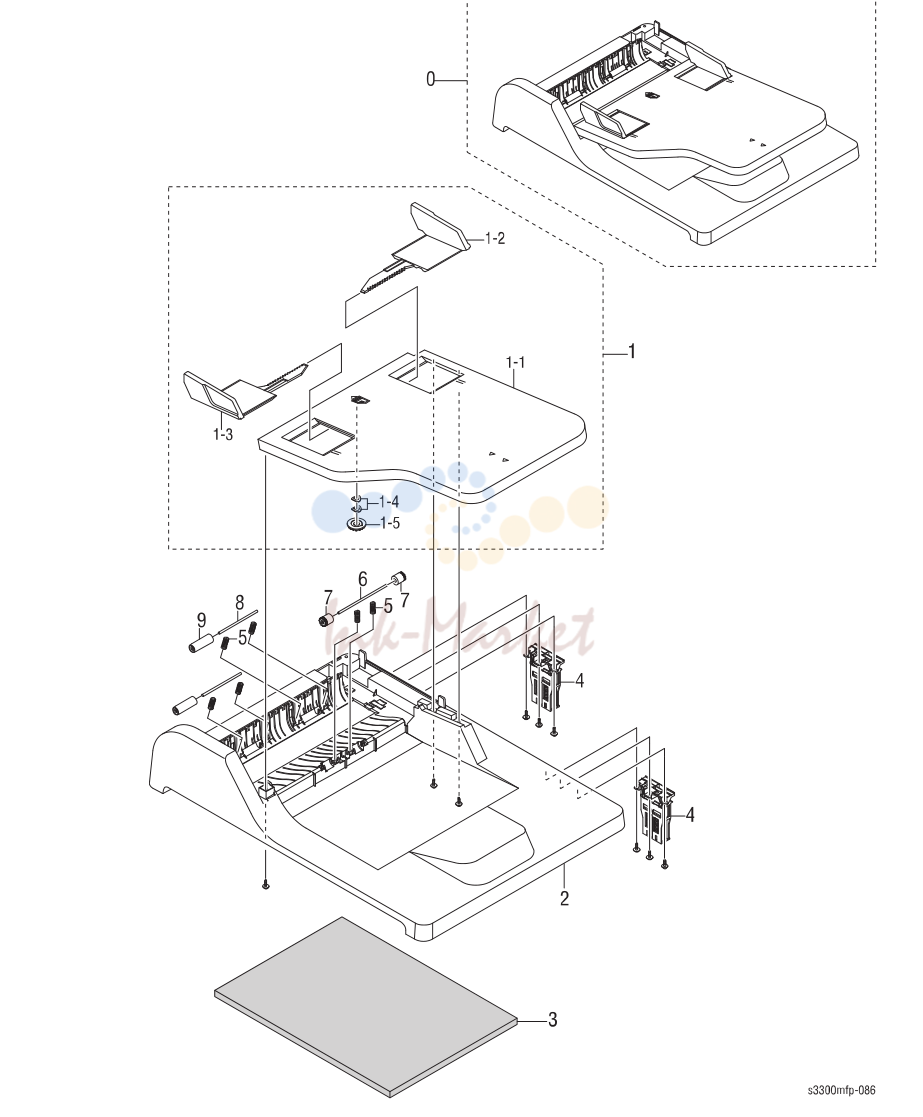

6. 0 MEA-COVERPLATEN

№	Артикул	Описание
0		MEA-COVERPLATEN -
1	022N02311 запросить цену →	MEA-TXSTACKER
1-1		COVER-M_STACKERTX -
1-2		GUIDE-M_DOCUL -
1-3		GUIDE-M_DOCUR -
1-4		IPR-WASHERSPRINGCU -
1-5		GEAR-PINION -
2	002N02651 запросить цену →	COVER-M_PLATEN
3	019N00810 запросить цену →	SHEET-WHITESPONGE
4	003N01018 ✓ в наличии	MEAUNIT-HINGE
5	009N01489 запросить цену →	SPRINGETC-FEED
6	006N01218 запросить цену →	ICT-SHAFTPINCH
7	022N02014 запросить цену →	PMO-ROLLPINCH
8	006N01302 запросить цену →	SHAFT-IDLEFEED
9	022N02312 ✓ в наличии	ROLLER-ADFFEED

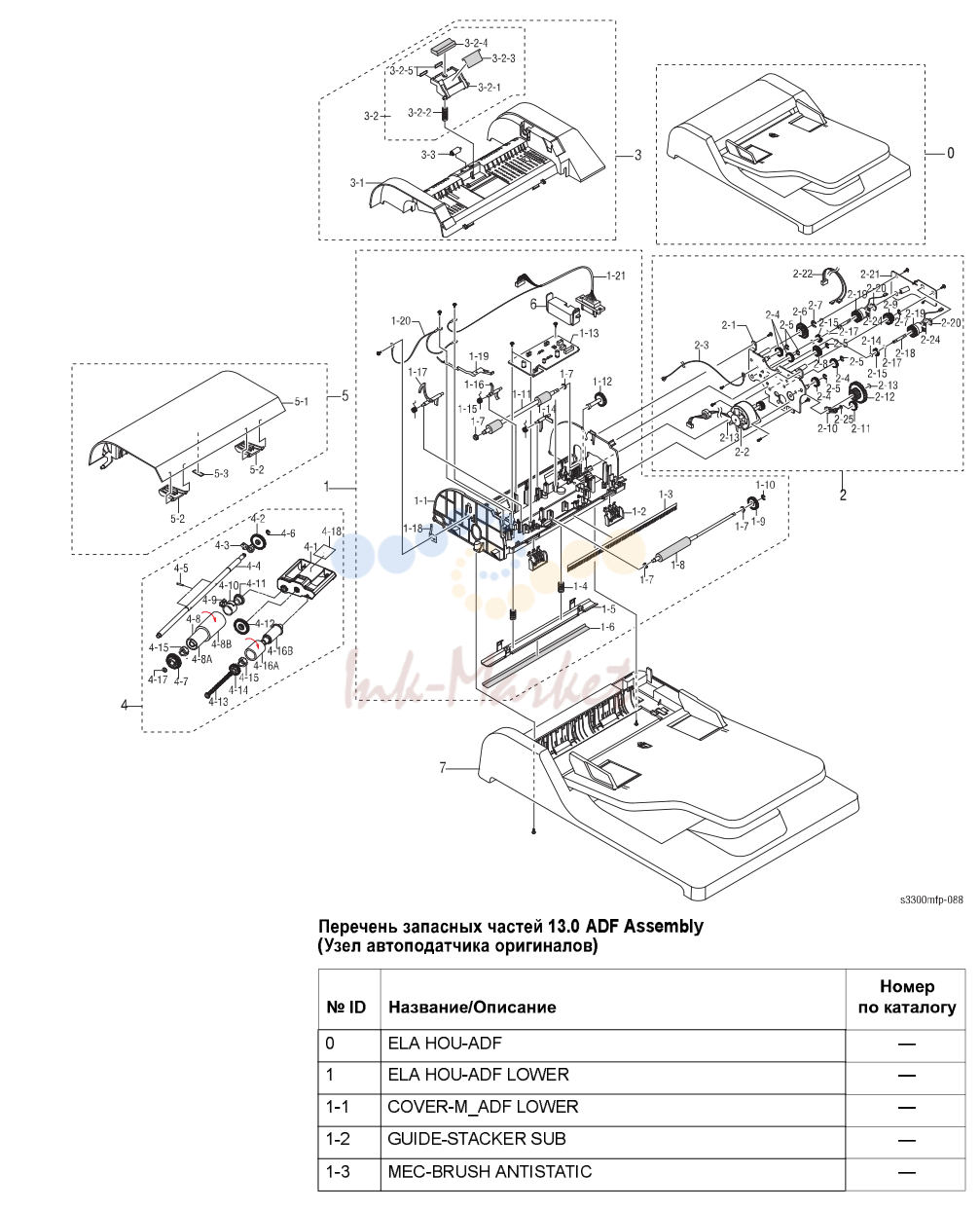

7. 1-4 SPRINGETC-WHITEBAR

№	Артикул	Описание
1-4		SPRINGETC-WHITEBAR -
1-5		BRACKET-P_WHITE_BAR -
1-6		PPR-WHITEBARSHEET -
1-7		PMO-BUSH -
1-8		ROLLER-EXIT -
1-10		RING-C -
1-11		ROLLER-DRIVE -
1-13		PBASUB-ADF -
1-14		PMO-ACTUATORSCANSENSOR -
1-15		SPRINGETC-TORSIONDOC(CC2-F) -
1-16		PMO-ACTUATORREGISENSOR -
1-17		PMO-ACTEMPTYADF -
1-18		IPR-GROUND_ROLLER -
1-20		CBFHARNESS-ADFRGND -
2	127N07593 запросить цену →	ELAHOU-ADFMOTOR
2-1		BRACKET-P-GEARH -
2-2		MOTORSTEP-ADF -
2-3		CBFHARNESS-ADFGND -
2-5		RING-E -
2-6		GEAR-40/21 -
2-7		RING-E -
2-9		GEAR-40/21ADF -
2-10		LINK-M_SWING -
2-11		GEAR-SWING31/20ADF -
2-12		GEAR-58/25ADF -
2-13		RING-E -
2-14		IPR-WASHERWAVE -
2-15		GEAR-SWING31/20ADF -
2-17		WASHER-PLAIN -
2-18		SHAFT-REGI -
2-19		IMPELLER-ADF -
3	002N02647 запросить цену →	MEA-ADFUPPER
3-1		COVER-M_ADFUPPER -
3-2	019N00928 ✓ в наличии	MEAUNIT-HOLDERADF
3-3		ROLLER-M-ADFIDLE -
4	130N01500 запросить цену →	MEAUNIT-PICKUP
4-1		PMO-COVERADF -
4-3		STOPPER-M_PICKUPADF -
4-4		SHAFT-ADFPICKUP -
4-5		ICT-PINADF -
4-6		WASHER-PLAIN -
4-7		PMO-COVERADF -
4-8		MEC-PICKUPROLLERASSY -
4-9		PMO-ADFCOLAR -
4-10		SPRINGETC-CLUTCH -
4-11		PMO-ADFCLUTCH -
4-13		PMO-SHAFTPICKUP -
4-15		PMO-PICKUPCLUTCHSUB -
4-16		MEC-ADFROLLERASSY -
4-17		RING-C -
5	002N02646 запросить цену →	MEA-COVEROPEN
5-1		COVER-M_ADFOPEN -
5-2		PMO-GUIDEPAPER -

8. 0 MEAUNIT-CASSETTE

№	Артикул	Описание
0		MEAUNIT-CASSETTE -
1		ADJUST-M-CASSETTE_L -
2		ADJUST-M-CASSETTE_R -
3		GEAR-PINION -
4	019N00987 ✓ в наличии	MEAUNIT-HOLDERPAD
4-1		HOLDER-M-PAD -
4-3		IPR-PLATEPAD -
4-4		RPR-FRICTIONPAD -
5		SPRINGETC-EXITROLLFD -
6		PLATE-P-KNOCK_UP -
7		SPRING-CS -
8		RPR-PADCASSETTE -
9		CAM-M-KNOCKUP -
10		FRAME-M_CASSETTE -
12		PMO-EXTENSIONSMALL -
13		PMO-PLATE_LOCKER -
14		SPRINGETC-LOCKER,PLATE -
15		COVER-M_SUBCST -
16		INDICATOR-M_CASSETTE -
1		FUSERCOVER -
3		FUSERHARNESSCONNECTOR -
4	130N01490 запросить цену →	THERMOSTAT
5	130N01489 запросить цену →	THERMISTOR
6		IDLEROLLERHOLDER -
7		IDLEUPPERROLLER -
8		RECHARNESS -
9		STRIPPERFINGER -
10		FINGERSTRIPPERSPRING -
11		RUBBEREXIT_F/UP -
12		PEXROLLERF/UP -
13		SPRING-TS -
14		ANTISTATICBRUSH -
15		FUSERFRAME -
16		RIGHTJAMLINKLEVER -
17		LEFTJAMLINKLEVER -
18		E-CLIP -
19		JAMLINKHOLDER -
20-1	022N02366 запросить цену →	HEATROLLER
20-2		HEATROLLERLEFTBUSH -
20-3		HEATROLLERRIGHTBUSH -
20-4		HEATROLLERGEAR -
21		INPUTGUIDE -
22		REARGUIDE -
23		EXITSENSORACTUATOR -
24		ACTUATORSPRING -
25		PMOBUSHINGTX -
26		EXITF/UPSHAFT -
27		IDLEF/UP -
28		REARGUIDESPRINGCOVER -
29		SPRING-ES -
30		EXITGEAR -

Источник: Инк-Маркет.ру.
