Xerox Phaser-3200 — каталог запчастей со схемами

Содержание

• 1. PL 1.0 (cid:573)(cid:613)(cid:602)(cid:604)(cid:615)(cid:629)(cid:611) (cid:621)(cid:609)(cid:607)(cid:613) (Workcentre PE220)
• 2. PL 1.1 (cid:573)(cid:613)(cid:602)(cid:604)(cid:615)(cid:629)(cid:611) (cid:621)(cid:609)(cid:607)(cid:613) (Phaser 3200)
• 3. PL 1.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)
• 4. PL 1.3 (cid:589)(cid:609)(cid:607)(cid:613) (cid:617)(cid:607)(cid:618)(cid:607)(cid:606)(cid:615)(cid:607)(cid:611) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)
• 5. PL 1.4 (cid:589)(cid:609)(cid:607)(cid:613) (cid:609)(cid:602)(cid:606)(cid:615)(cid:607)(cid:611) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)
• 6. Phaser 3200MFP / Workcentre PE220 04/07 5-13
• 7. Phaser 3200MFP / Workcentre PE220 04/07 5-15
• 8. Phaser 3200MFP / Workcentre PE220 04/07 5-17
• 9. Phaser 3200MFP / Workcentre PE220 04/07 5-19
• 10. PL 6.0 (cid:589)(cid:609)(cid:607)(cid:613) (cid:620)(cid:618)(cid:602)(cid:612)(cid:620)(cid:602) (cid:603)(cid:621)(cid:614)(cid:602)(cid:605)(cid:610) (Workcentre PE220)

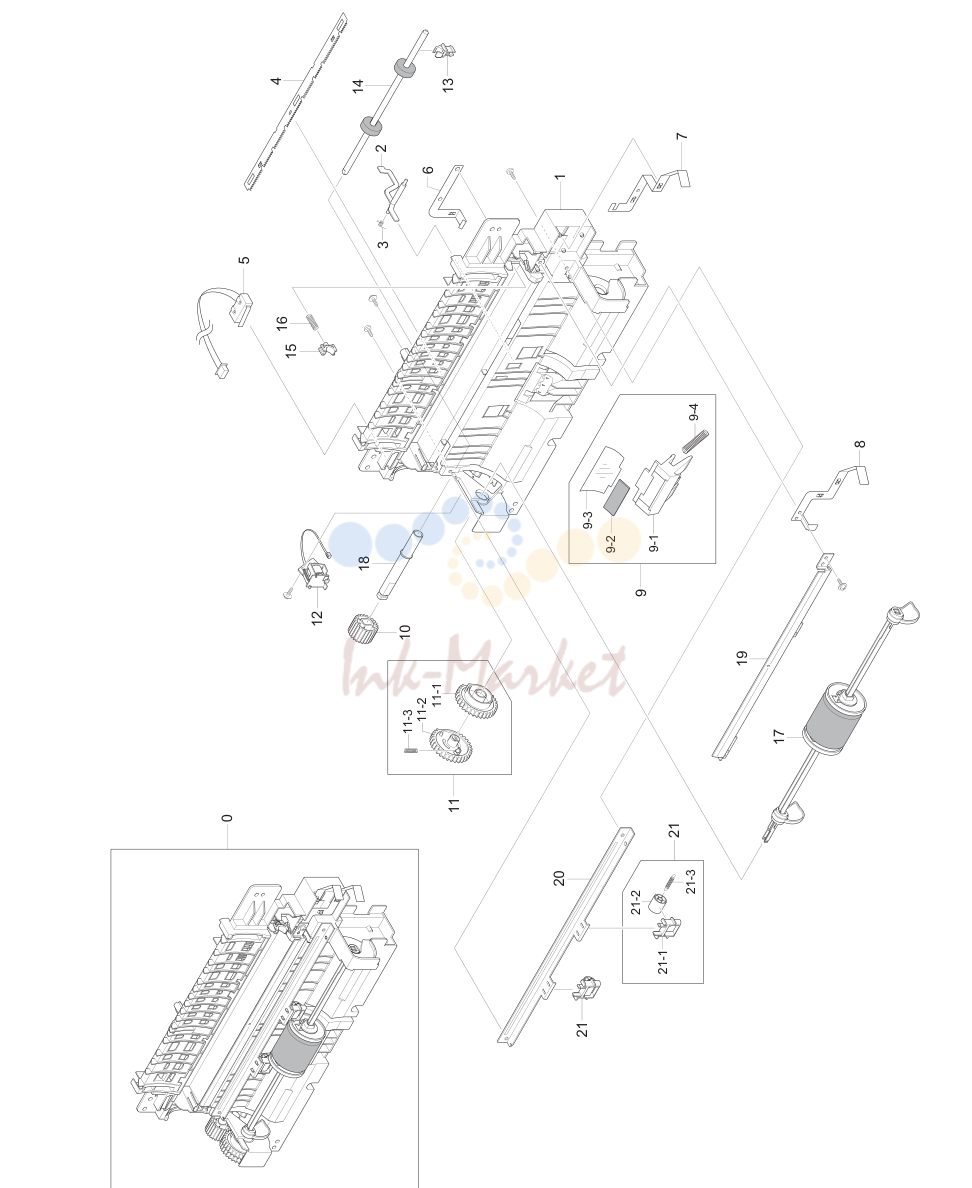

• 11. PL 6.1 (cid:589)(cid:609)(cid:607)(cid:613) (cid:620)(cid:618)(cid:602)(cid:612)(cid:620)(cid:602) (cid:603)(cid:621)(cid:614)(cid:602)(cid:605)(cid:610) (Phaser 3200)

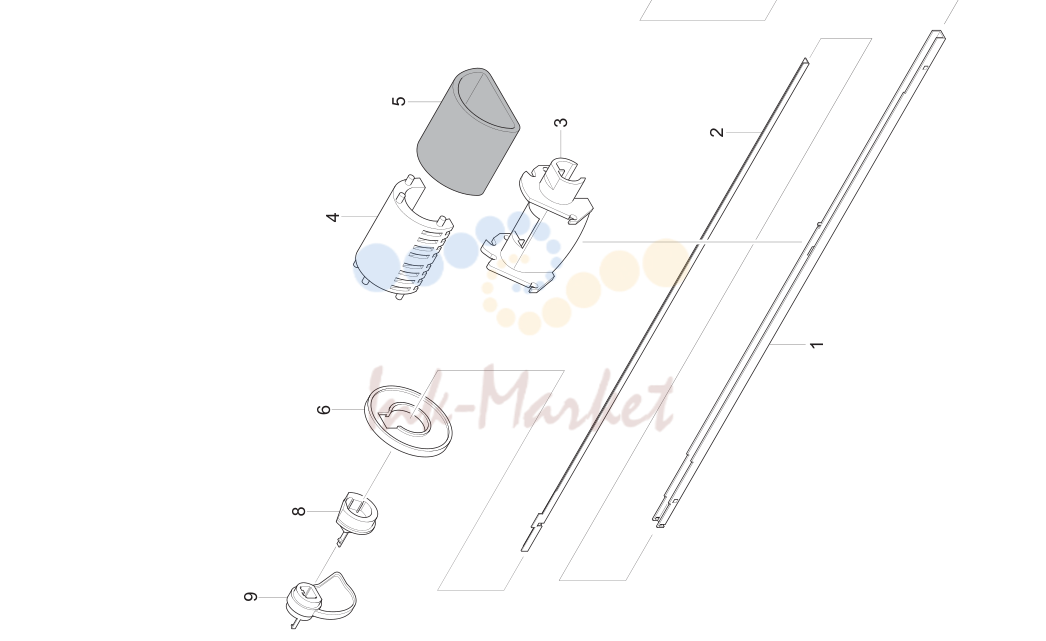

• 12. PL 6.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:617)(cid:616)(cid:606)(cid:623)(cid:604)(cid:602)(cid:620)(cid:602) (Phaser 3200)

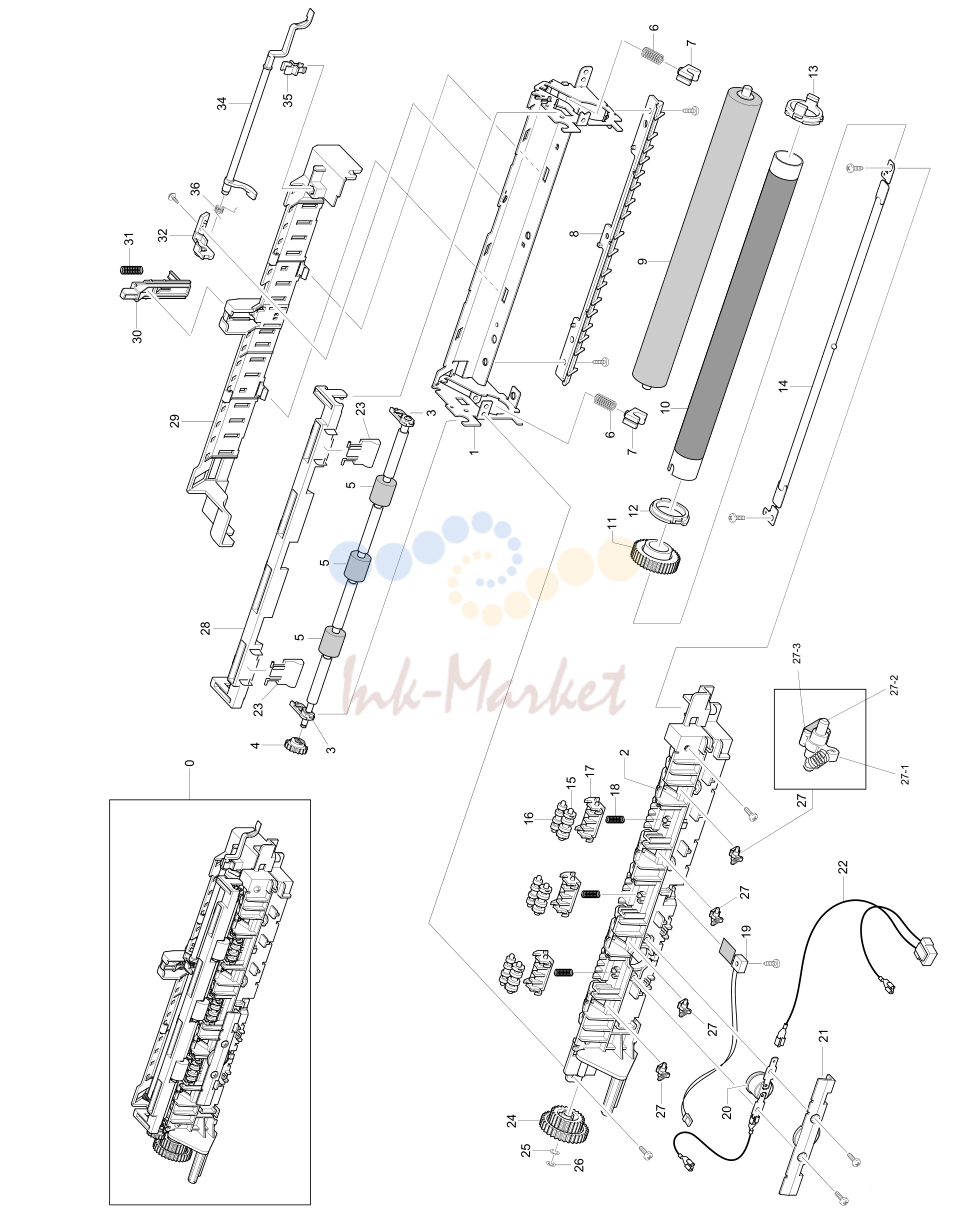

• 13. PL 7.0 (cid:582)(cid:616)(cid:606)(cid:621)(cid:613)(cid:630) (cid:622)(cid:630)(cid:632)(cid:609)(cid:607)(cid:618)(cid:602) (Workcentre PE220)

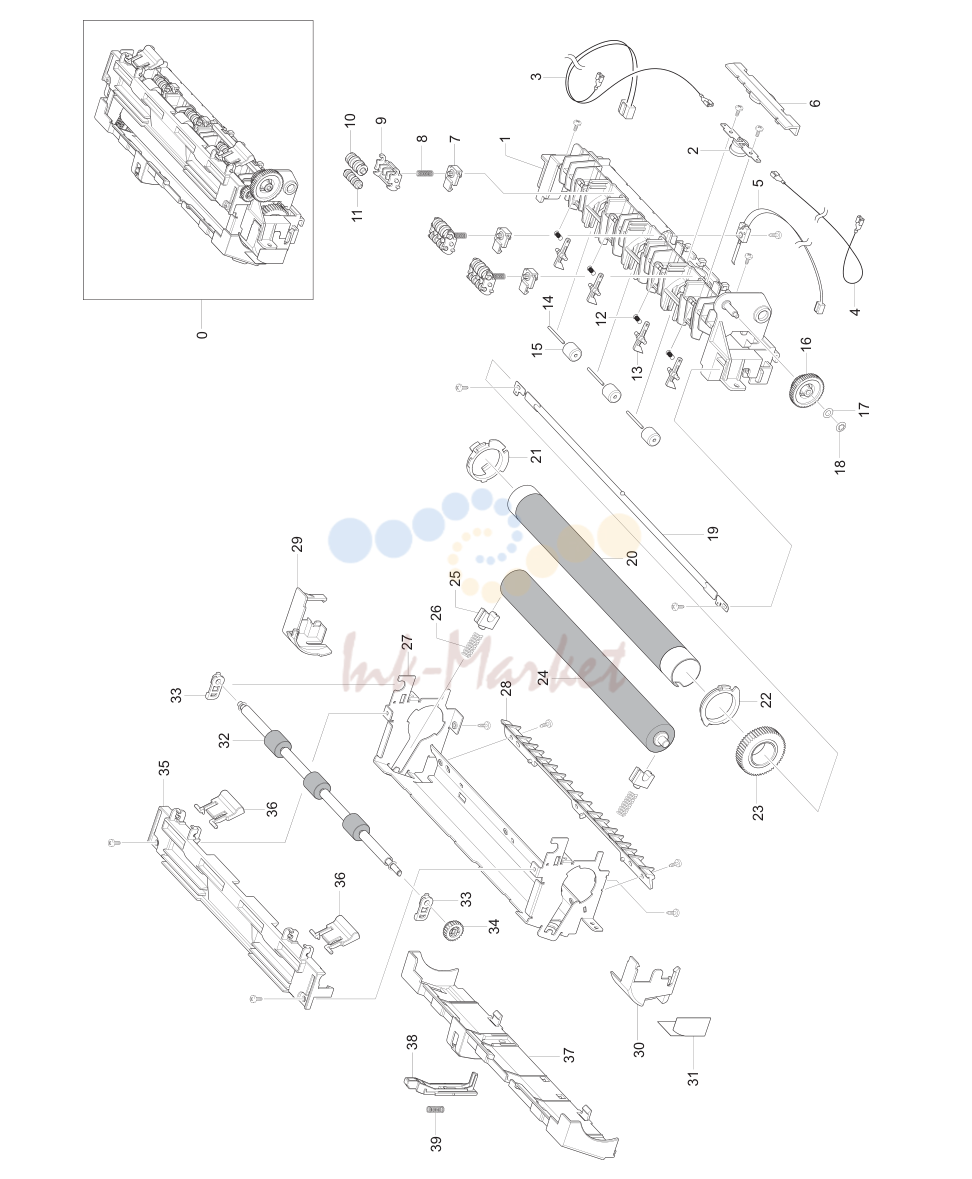

• 14. PL 7.1 (cid:582)(cid:616)(cid:606)(cid:621)(cid:613)(cid:630) (cid:622)(cid:630)(cid:632)(cid:609)(cid:607)(cid:618)(cid:602) (Phaser 3200)

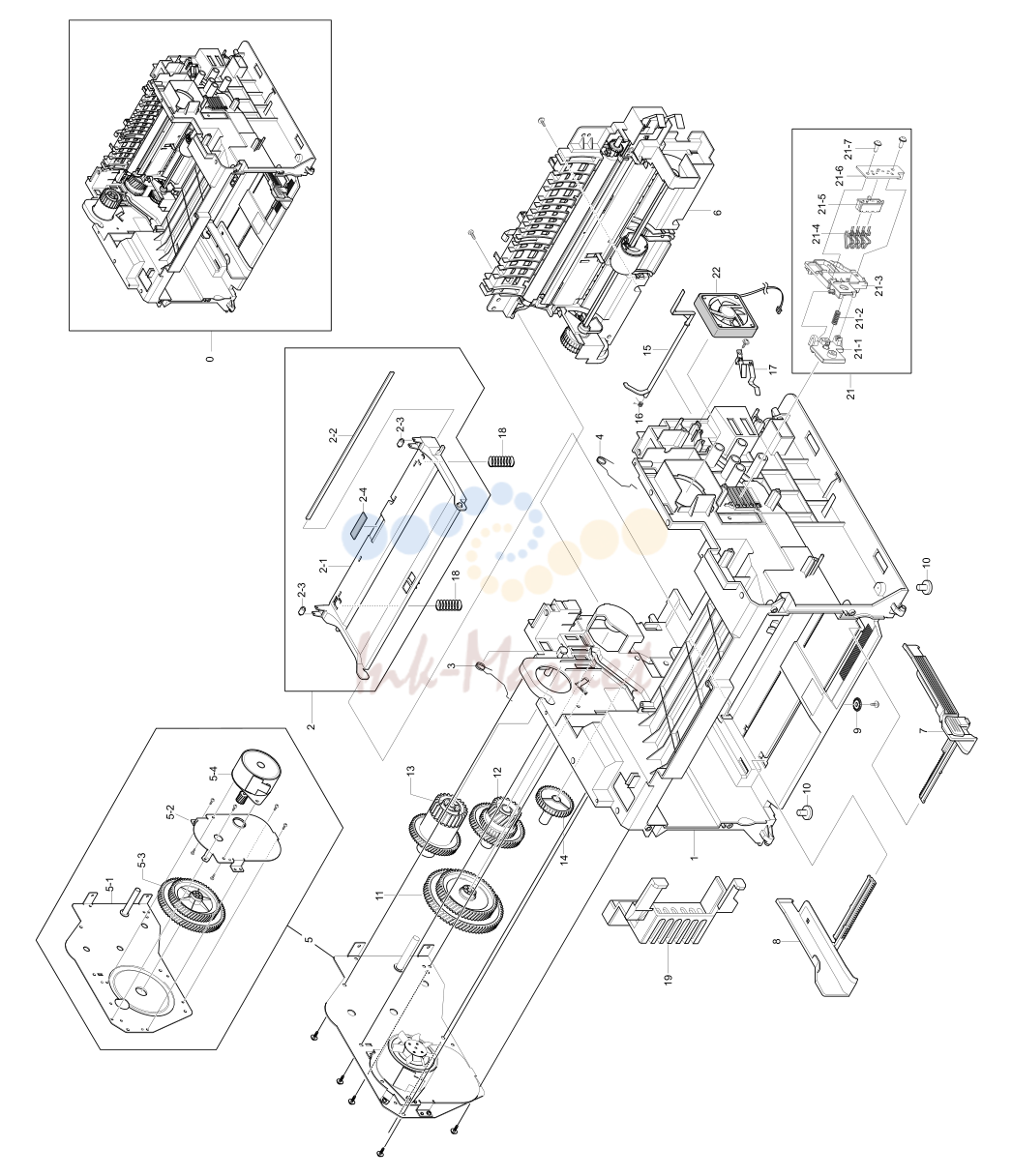

• 15. PL 8.0 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:611) (cid:618)(cid:602)(cid:614)(cid:629) (Workcentre PE220)

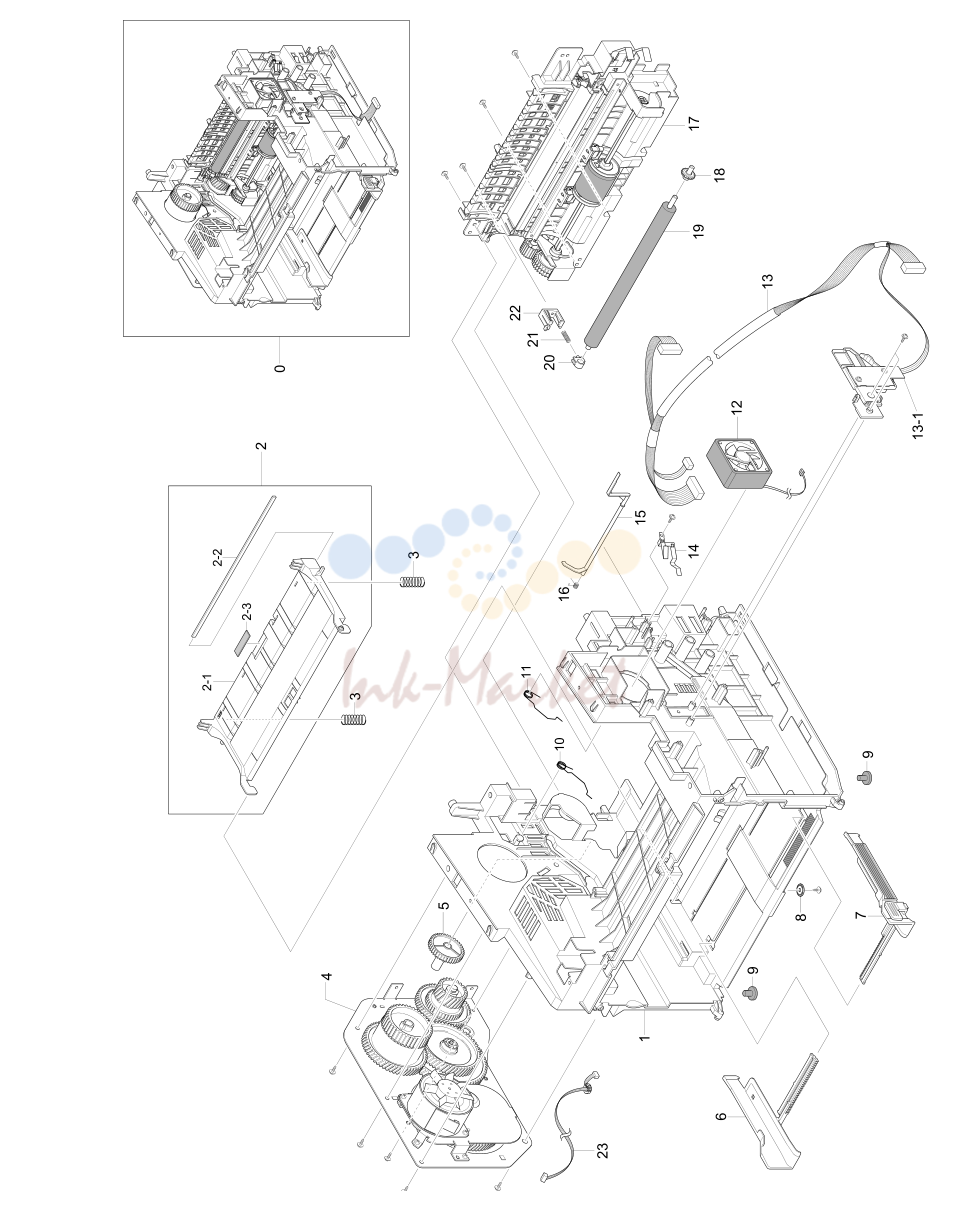

• 16. PL 8.1 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:611) (cid:618)(cid:602)(cid:614)(cid:629) (Phaser 3200)

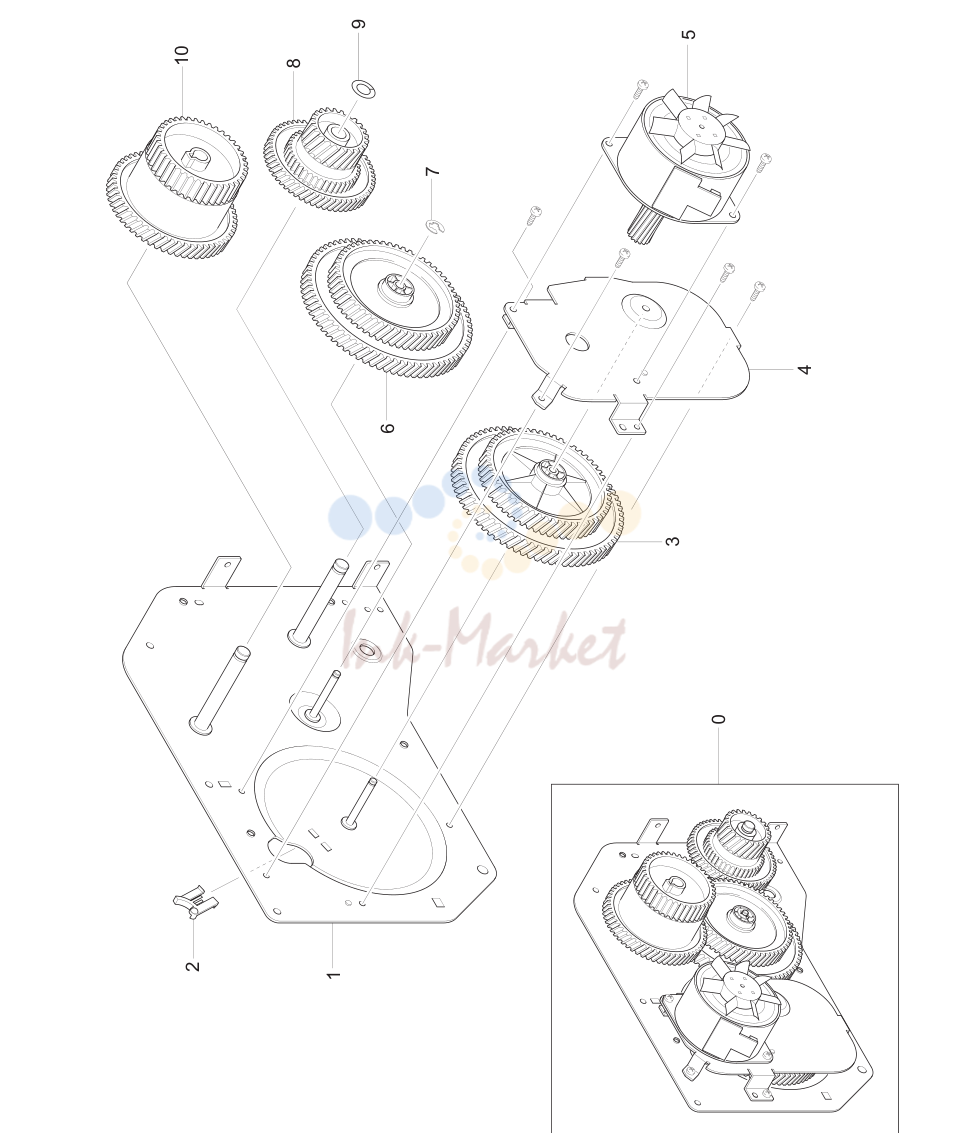

• 17. PL 8.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:605)(cid:616) (cid:617)(cid:618)(cid:610)(cid:604)(cid:616)(cid:606)(cid:602) (Phaser 3200)

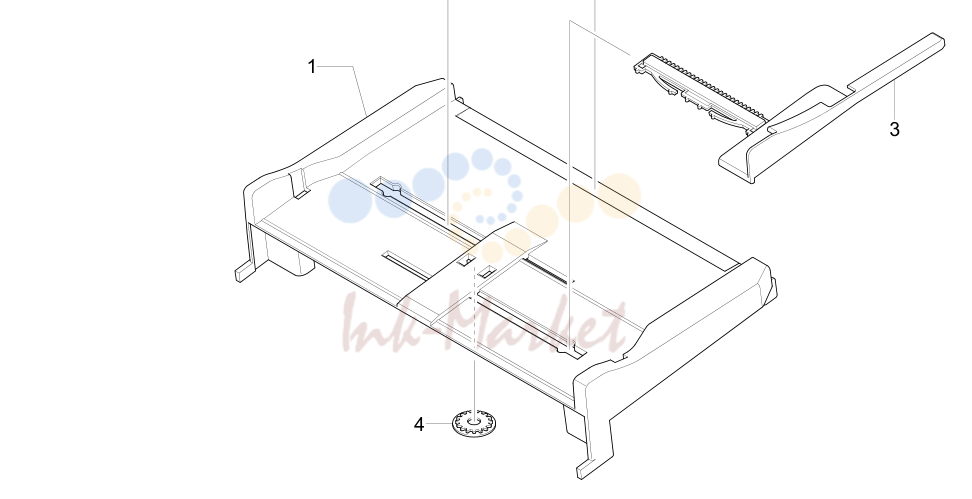

• 18. Phaser 3200MFP / Workcentre PE220 04/07 5-37

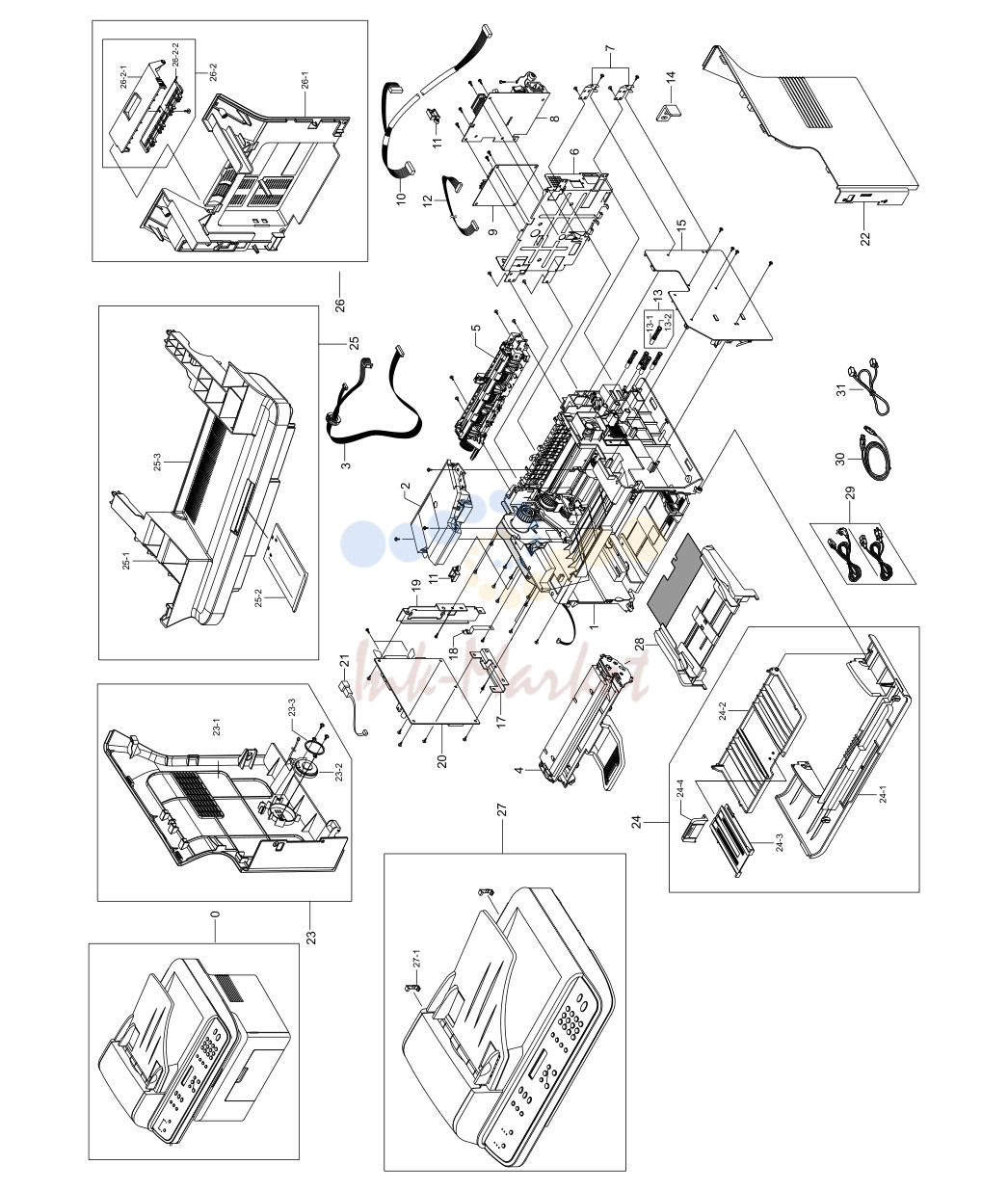

1. PL 1.0 (cid:573)(cid:613)(cid:602)(cid:604)(cid:615)(cid:629)(cid:611) (cid:621)(cid:609)(cid:607)(cid:613) (Workcentre PE220)

№	Артикул	Альт. артикул	Описание
0			SET
1			ELA HOU-FRAME LOWER (REFER TO PL 8.0)
2	122N00243 запросить цену →		UNIT-LSU
3			CBF HARNESS-LSU
4			INITIAL(1K) TONER CARTRIDGE
5	101N01380 запросить цену →	FUSER_110V	(REFER TO PL 7.0)
5	101N01381 запросить цену →	FUSER_220V	(REFER TO PL 7.0)
6			SHEILD-P-ENGINE
7			GROUND-P-HVPS
8	105N02066 запросить цену →		SMPS 110V
8	105N02067 запросить цену →		SMPS 220V
9	140N63039 запросить цену →		PBA SUB-LIU WESTERN EUROPE
9	140N63038 запросить цену →		PBA SUB-LIU US/CANADA/SAUDI ARABIA/RUSSIA...
10			CBF HARNESS HVPS
11			HARNESS CLAMP
12			CBF HARNESS LIU
13	116N00244 запросить цену →		ELA UNIT-TERMINAL TR L
13-1			SPRING ETC-HV LARGE
13-2			ICT-SHAFT HV LARGE
14	015N00557 запросить цену →		PLATE-P-CHANNEL
15	105N02068 запросить цену →		HVPS
16			NOT USED
17			BRACKET-P-MAIN BOARD
18	117N01691 запросить цену →		GROUND-P-MAIN BOARD
19	030N00711 запросить цену →		BRACKET-P-PORT
20	140N63040 запросить цену →		PBA MAIN
21			ELA HOU-FULL SENSOR HARNESS
22	002N02429 запросить цену →		COVER-M-SIDE R
23	002N02430 запросить цену →		ELA HOU-COVER SIDE L
23-1	002N02431 запросить цену →		COVER-M-SIDE L
23-2	130N01412 запросить цену →		SPEAKER
23-3			IPR-UNIT FIXING BRACKET
24	002N02432 запросить цену →		MEA-COVER FRONT
24-1			COVER-M-FRONT
24-2	050N00480 запросить цену →		TRAY-M-CASSETTE
24-3			TRAY-M-EXTENSION LARGE
24-4			TRAY-M-EXTENSION SMALL
25	002N02433 запросить цену →		ELA HOU-COVER MIDDLE
25-1			COVER-M-MIDDLE
25-2			PMO-M-STACKER
25-3			SHEET-FAN
26	002N02435 запросить цену →		MEA UNIT-COVER REAR
26-1			COVER-M-REAR
26-2			MEA UNIT-COVER JAM
27	002N02435 запросить цену →		ELA HOU-SCAN (ALSO REFER TO PL 2.0,PL 3.0 &
27-1	021N02251 запросить цену →		CAP-M-HINGE
28			MEA UNIT-MP TRAY (REFER TO PL 9.0)
29			AC POWER CORD (US VER.) (REFER TO PL 10.0)
30			USB CABLE (REFER TO PL 10.0)
31			TELEPHONE LINE CORD (US VER.) (REFER TO PL
5-4			04/07 Phaser 3200MFP / Workcentre PE220

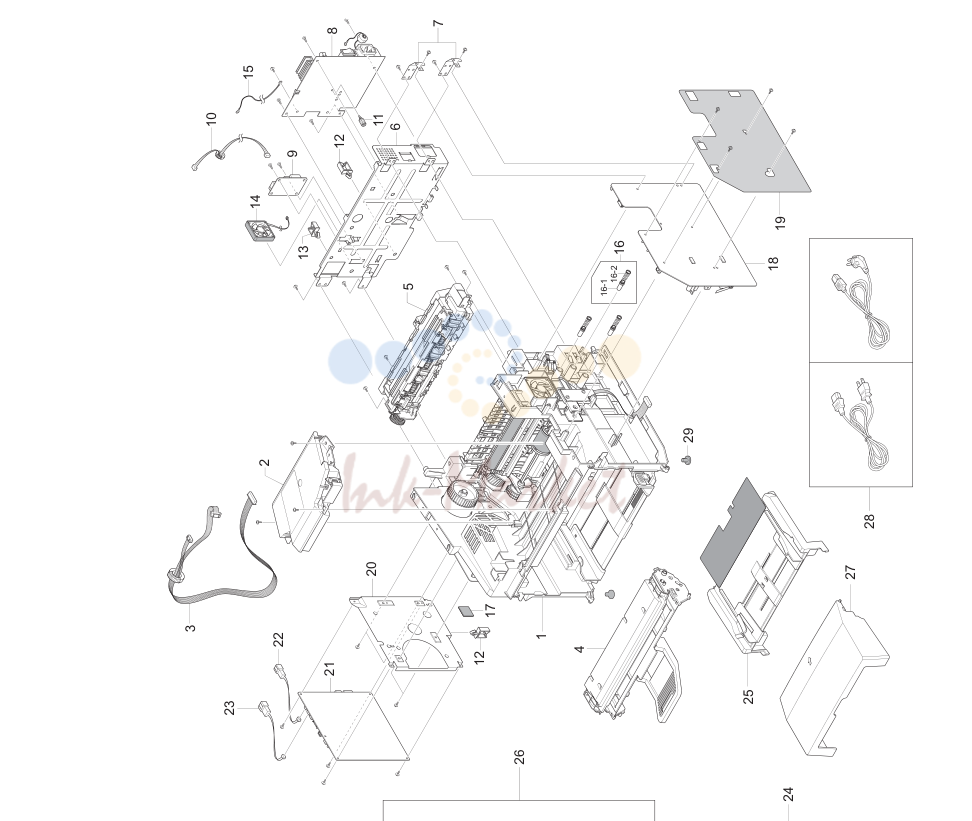

2. PL 1.1 (cid:573)(cid:613)(cid:602)(cid:604)(cid:615)(cid:629)(cid:611) (cid:621)(cid:609)(cid:607)(cid:613) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0			SET
1			ELA HOU-FRAME LOWER (REFER TO PL 8.1)
2	122N00272 запросить цену →		UNIT-LSU
3			CBF HARNESS-LSU
4			INITIAL(1K) PRINT CARTRIDGE
5	140N63272 запросить цену →	FUSER_110V	(REFER TO PL 7.1)
5	140N63273 запросить цену →	FUSER_220V	(REFER TO PL 7.1)
6			SHEILD-P-ENGINE
7			GROUND-P-HVPS
8	140N63278 запросить цену →		SMPS 110V
8	140N63273 запросить цену →		SMPS 220V
9	140N63189 запросить цену →		PBA SUB-LIU WESTERN EUROPE
9	140N63190 запросить цену →		PBA SUB-LIU US/CANADA/SAUDI ARABIA/RUSSIA
10			LIU HARNESS
11			BOARD SUPPORT
12			CABLE CLAMP
13			CABLE CLAMP
14			FAN-DC
15			CBF HARNESS GROUND
16	116N00244 запросить цену →		ELA UNIT-TERMINAL TR L
16-1			ICT-SHAFT HV LARGE
16-2			SPRING ETC-HV LARGE
18	105N02138 запросить цену →		HVPS
19			HVPS SHEET
20			PBA SHIELD
21	140N63270 запросить цену →		MAIN PBA (PHASER 3200MFP/B)
21	140N63271 запросить цену →		MAIN PBA (PHASER 3200MFP/N)
22			CBF HARNESS-THERMISTOR
23			HARNESS SENSOR-JOINT
24			COVER ASSEMBLY (REFER TO PL 1.2)
25			MEA UNIT-MP TRAY (REFER TO PL 9.0)
26	002N02696 запросить цену →		ELA HOU-SCAN (REFER TO PL 2.0,PL 3.0 & PL
26-1			CAP-M-HINGE
27	002N02697 запросить цену →		PAPER COVER
28			CBF-POWER CORD (REFER TO PL 10.0)
28			CBF-POWER CORD (REFER TO PL 10.0)
29			PLASTIC FOOT
5-6			04/07 Phaser 3200MFP / Workcentre PE220

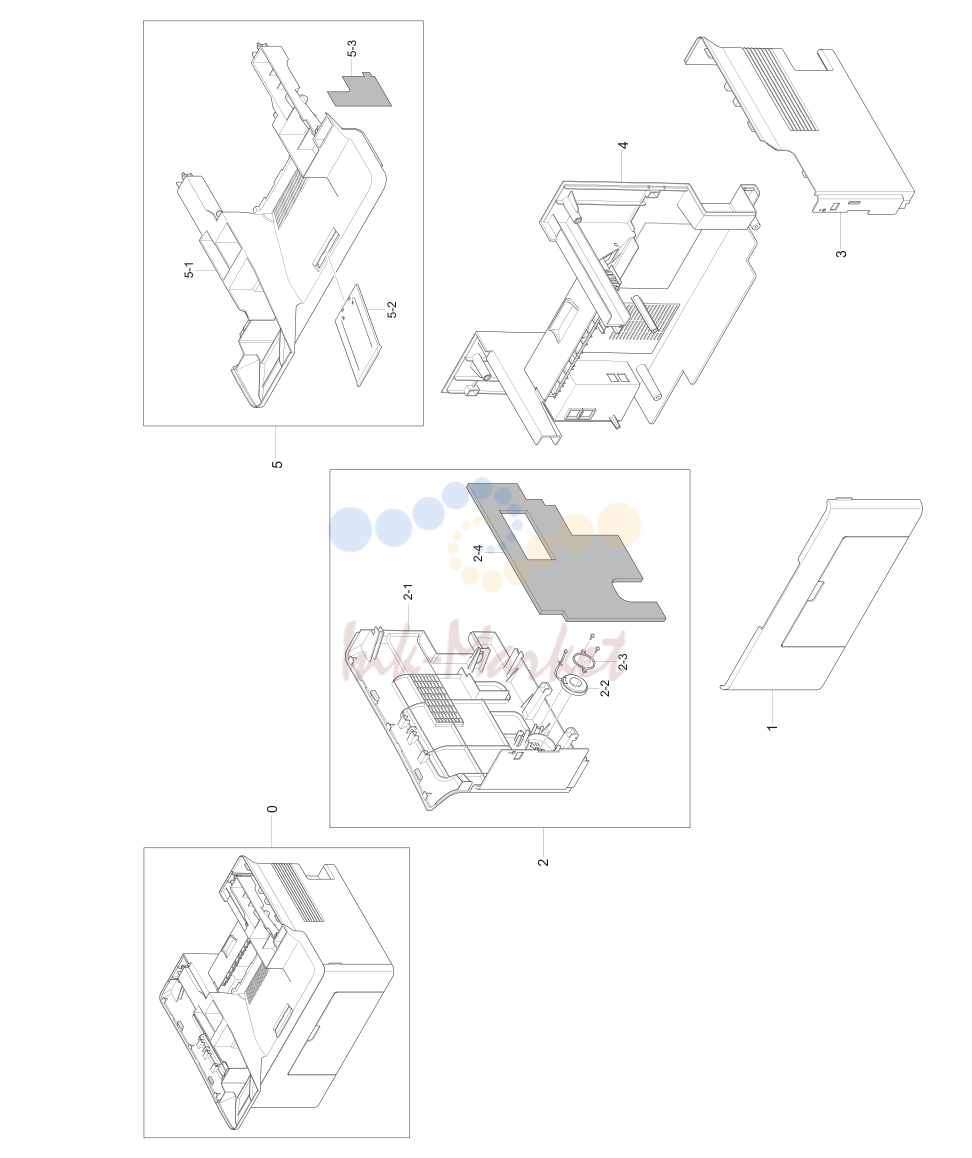

3. PL 1.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0			ELA HOU COVER
1			FRONT COVER ASSEMBLY (REFER TO PL 1.3)
2			ELA HOU COVER SIDE L
2-1	002N02689 запросить цену →		COVER-SIDE_L
2-2	130N01412 запросить цену →		SPEAKER
2-3			IPR-UNIT FIXING BRACKET
2-4			SPONGE
3	002N02688 запросить цену →		COVER-SIDE_R
4			REAR COVER ASSEMBLY (REFER TO PL 1.4)
5	002N02691 запросить цену →		MEA-COVER_MIDDLE
5-1			COVER-MIDDLE
5-2			PMO-STACKER
5-3			SHEET-FAN
5-8			04/07 Phaser 3200MFP / Workcentre PE220

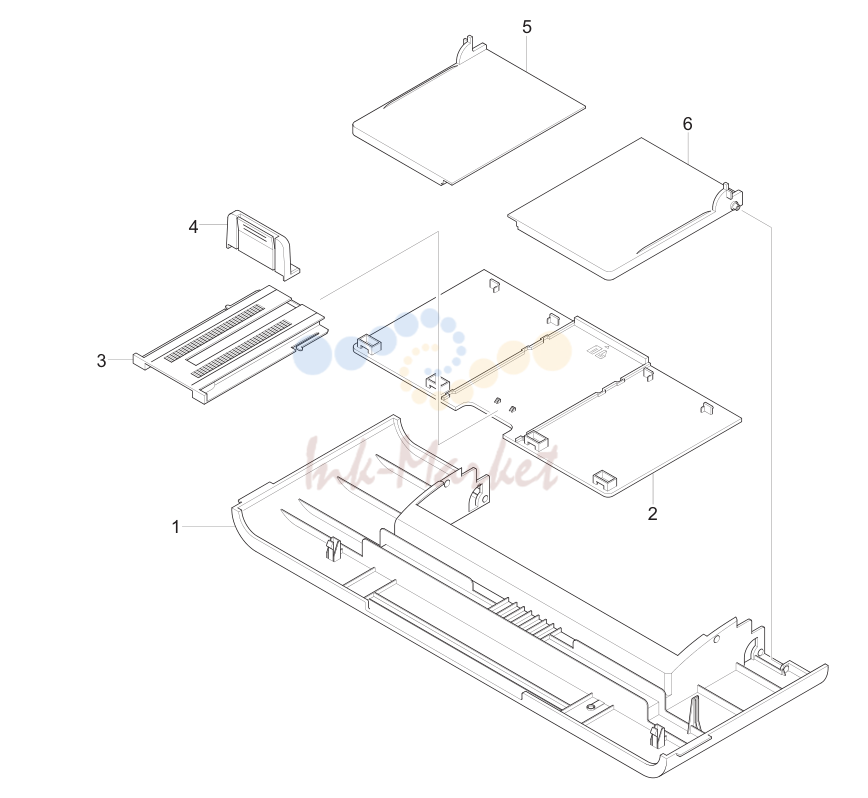

4. PL 1.3 (cid:589)(cid:609)(cid:607)(cid:613) (cid:617)(cid:607)(cid:618)(cid:607)(cid:606)(cid:615)(cid:607)(cid:611) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0	002N02690 запросить цену →		MEA-COVER_FRONT
1			COVER-FRONT
2	050N00517 запросить цену →		TRAY-CASSETTE_LOWER
3			TRAY-EXTENSION_L
4			TRAY-M_EXTENSION S
5			TRAY-CASSETTE_R
6			TRAY-CASSETTE_L
5-10			04/07 Phaser 3200MFP / Workcentre PE220

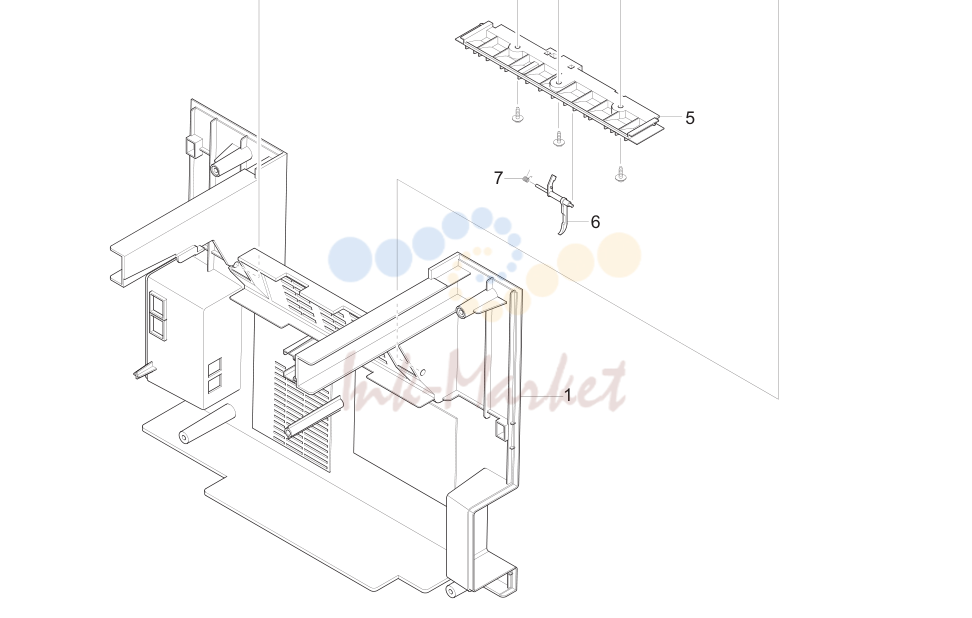

5. PL 1.4 (cid:589)(cid:609)(cid:607)(cid:613) (cid:609)(cid:602)(cid:606)(cid:615)(cid:607)(cid:611) (cid:612)(cid:618)(cid:629)(cid:626)(cid:612)(cid:610) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0	002N02692 запросить цену →		ELA-HOU-COVER REAR
1			COVER-REAR
2	002N02693 запросить цену →		COVER-JAM
3			PBA SUB-SENSOR
4			CAP-JAM
5	002N02694 запросить цену →		COVER-FUSER REAR
6			EXIT SENSOR ACTUATOR
7			SPRING ETC-LEVER SENSOR
5-12			04/07 Phaser 3200MFP / Workcentre PE220

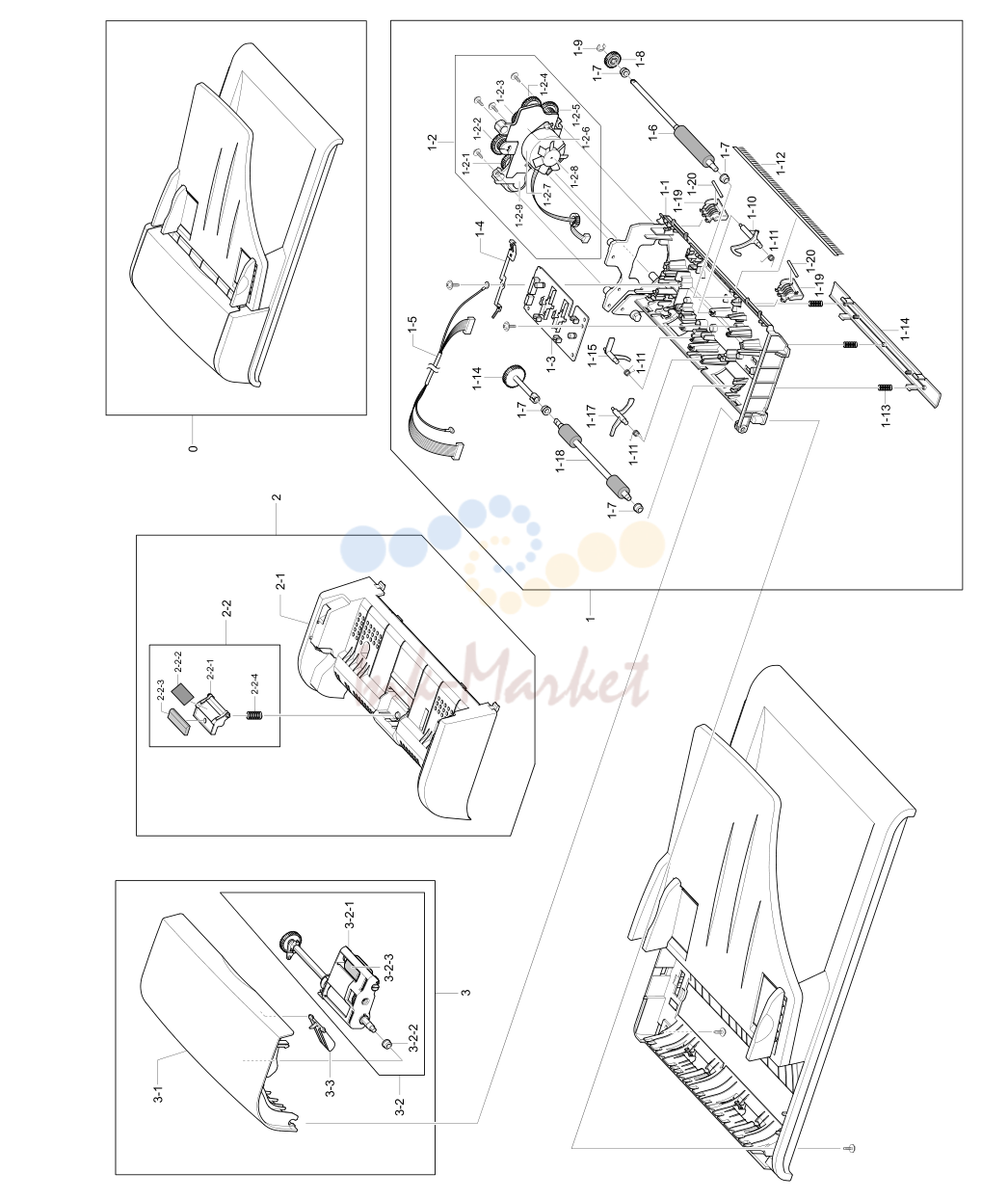

6. Phaser 3200MFP / Workcentre PE220 04/07 5-13

№	Артикул	Альт. артикул	Описание
0	002N02441 запросить цену →		ELA HOU-ADF
1	002N02444 запросить цену →		ELA HOU-ADF LOWER (WORKCENTRE PE220)
1	002N02695 запросить цену →		ELA HOU-ADF LOWER (PHASER 3200)
1-1			COVER-M-ADF LOWER
1-2	002N02445 запросить цену →		ELA HOU-ADF MOTOR
1-3	140N63041 запросить цену →		PBA SUB-ADF
1-4			GROUND-P-ADF
1-5			CBF HARNESS-ADF
1-6			ROLLER-DRIVE
1-7	013N13842 запросить цену →		PMO-BUSH
1-8	007N01368 запросить цену →		SHAFT-M-FEED GEAR
1-9			RING-C
1-10	130N01413 запросить цену →		PMO-ACTUATOR SCAN SENSOR
1-11	009N01512 запросить цену →		SPRING-CS
1-12	115N00856 запросить цену →		MEC-BRUSH ANTISTATIC
1-13	009N01513 запросить цену →		SPRING ETC-TORSION DOC (CC2-F)
1-14	015N00559 запросить цену →		PLATE-M_WHITE BAR
1-15			PMO-ACTUATOR DOC SENSOR
1-16			NOT USED
1-17			PMO-ACTUATOR REGI SENSOR
1-18			ROLLER-EXIT
1-19			GUIDE-STACKER SUB
1-20			SHAFT-IDLE FEED
2	002N02446 запросить цену →		MEA-ADF UPPER
2-1			COVER-M-ADF UPPER
2-2	500N00107 запросить цену →		MEA UNIT-HOLDER ADF
3	002N02447 запросить цену →		MEA-COVER OPEN
3-1			COVER-M-ADF OPEN
3-2	130N01414 запросить цену →		MEA UNIT PICKUP ADF
3-3	038N00462 запросить цену →		PMO-GUIDE PAPER
5-14			04/07 Phaser 3200MFP / Workcentre PE220

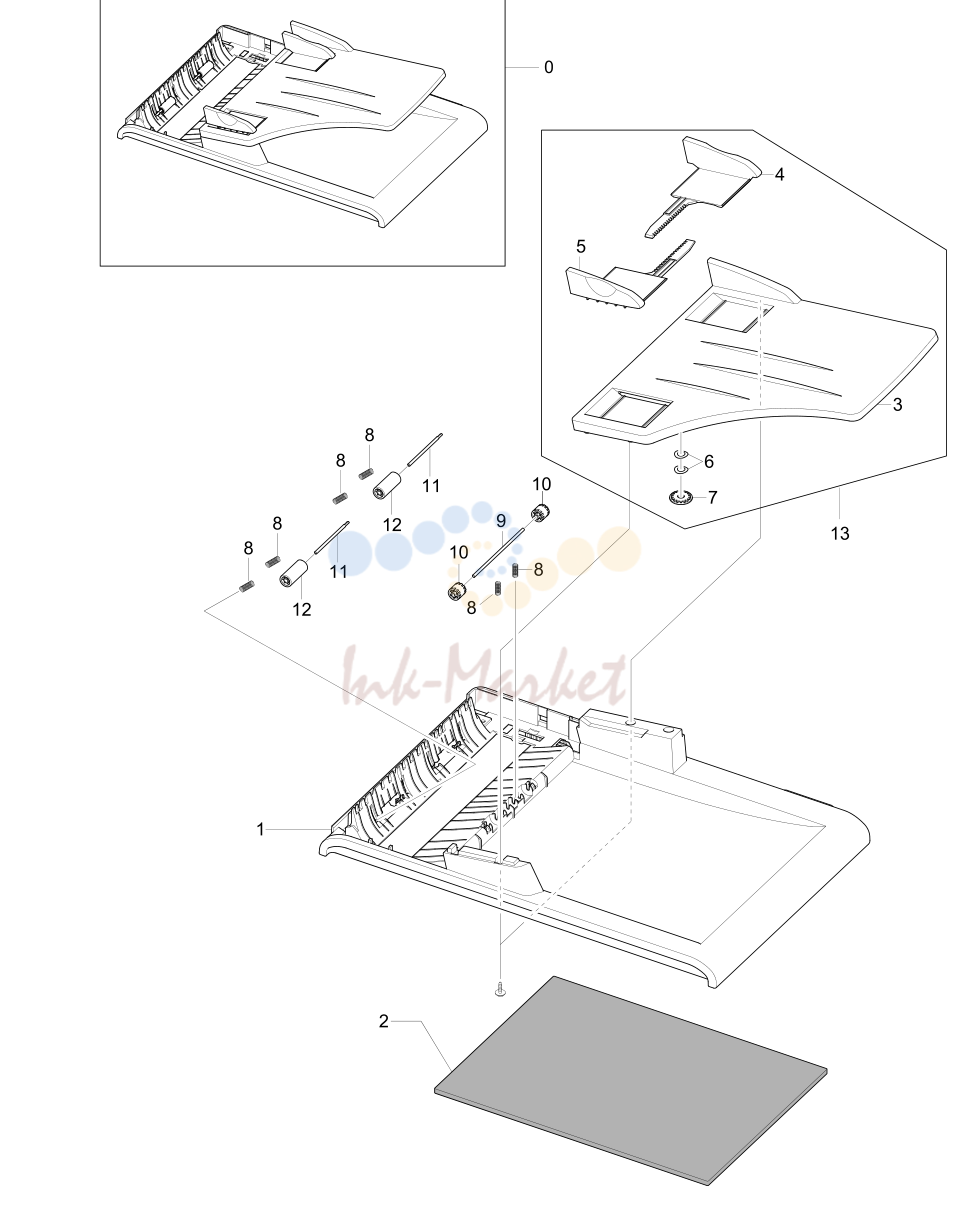

7. Phaser 3200MFP / Workcentre PE220 04/07 5-15

№	Артикул	Альт. артикул	Описание
0	002N02448 запросить цену →		MEA-COVER PLATEN
1	002N02436 запросить цену →		COVER-M-PLATEN
2	095N00274 запросить цену →		SHEET-WHITE SPONGE
3	038N00405 запросить цену →		PMO-TX STACKER
4	038N00410 запросить цену →		PMO-DOC GUIDE (R)
5	038N00406 запросить цену →		PMO-DOC GUIDE (L)
6	028N00321 запросить цену →		IPR-WASHER SPRING CU
7	007N01178 запросить цену →		GEAR-PINION
8	009N01514 запросить цену →		SPRING ETC-FEED
9			SHAFT PINCH
10	022N02014 запросить цену →		PMO-ROLL PINCH
11			SHAFT-IDLE FEED
12	022N02019 запросить цену →		RPR-ROLLER EXIT IDLE
13	050N00479 запросить цену →		MEA-TX STACKER
5-16			04/07 Phaser 3200MFP / Workcentre PE220

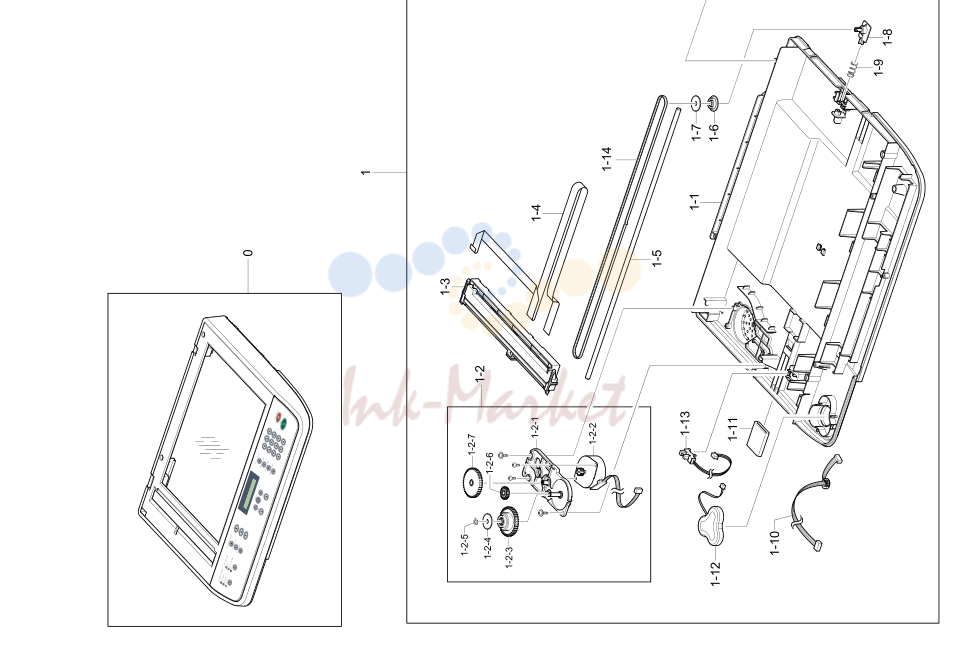

8. Phaser 3200MFP / Workcentre PE220 04/07 5-17

№	Артикул	Альт. артикул	Описание
0	002N02443 запросить цену →		ELA HOU-PLATEN (WORKCENTRE PE220)
0	090N00165 запросить цену →		ELA HOU-PLATEN (PHASER 3200)
1	002N02449 запросить цену →		ELA HOU-SCAN LOWER (WORKCENTRE PE220)
1	002N02698 запросить цену →		ELA HOU-SCAN LOWER (PHASER 3200)
1-1	002N02450 запросить цену →		COVER-M-SCAN LOWER
1-2	101N01345 запросить цену →		ELA HOU-SCAN MOTOR
1-3	130N01415 запросить цену →		CONTACT IMAGE SENSOR (CIS)
1-4			CBF SIGNAL-CIS FFC
1-5			SHAFT-CIS
1-6	023N01140 запросить цену →		PMO-HOLDER BELT_1
1-7			PMO-HOLDER BELT_2
1-8			PMO-PULLEY
1-9	009N01515 запросить цену →		SPRING ETC-BELT
1-10			HARNESS
1-11	121N01112 запросить цену →		ELA UNIT-CORE
1-12			BATTERY
1-13	152N11632 запросить цену →		ELA HOME-FULL SENSOR HARNESS
1-14	109N00542 запросить цену →		BELT-TIMING GEAR
2	109N00650 запросить цену →		MEA-SCAN UPPER
2-1	002N02438 запросить цену →		COVER-M-SCAN UPPER
2-2	091N80223 запросить цену →		LABEL (P) SHADING
2-3	090N00161 запросить цену →		GLASS-PLATEN
2-4	062N00266 запросить цену →		GLASS-ADF
5-18			04/07 Phaser 3200MFP / Workcentre PE220

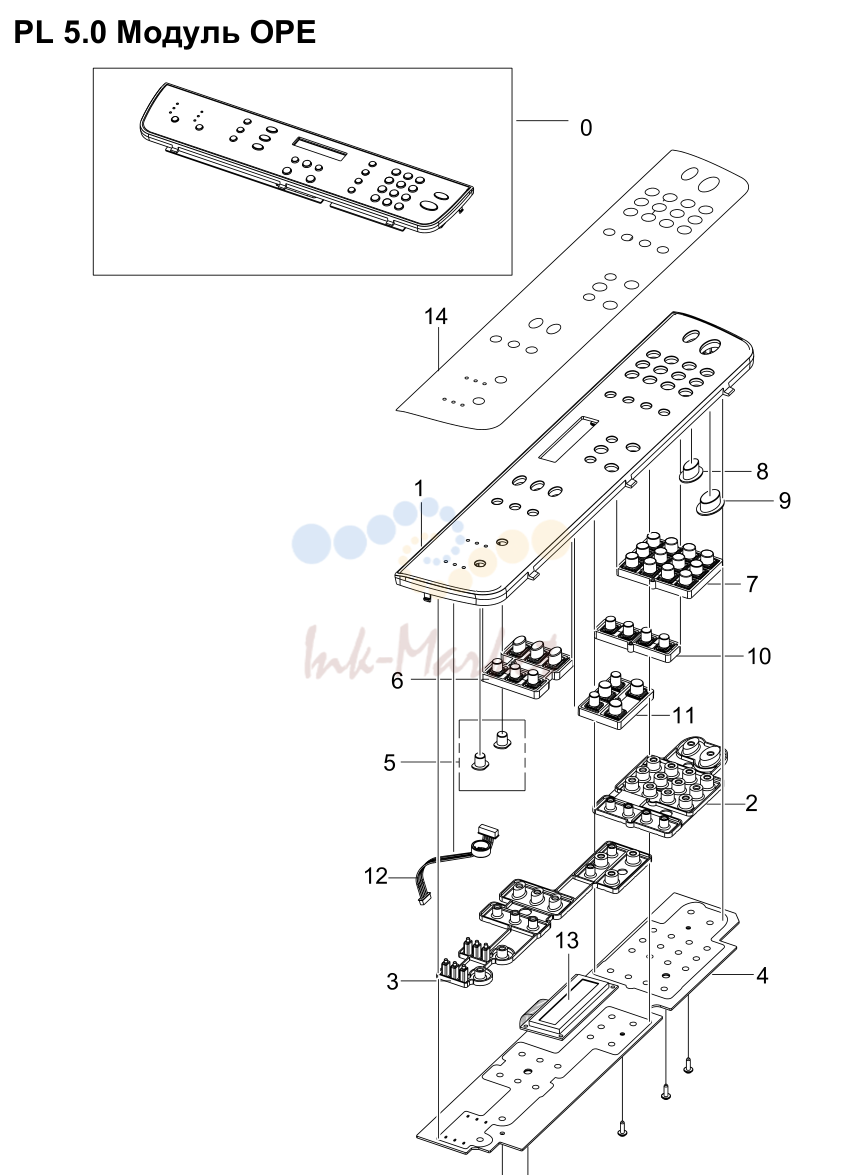

9. Phaser 3200MFP / Workcentre PE220 04/07 5-19

№	Артикул	Альт. артикул	Описание
0	002N02442 запросить цену →		ELA HOU-OPE (WORKCENTRE PE220)
0	002N02699 запросить цену →		ELA HOU-OPE (PHASER 3200)
1	002N02437 запросить цену →		COVER-M-OPE
2	110N01390 запросить цену →		RUBBER-TEL
3	110N01391 запросить цену →		RUBBER-SCROLL
4	140N63042 запросить цену →		PBA SUB-OPE
5	003N00972 запросить цену →		KEY-M_SHIFT
6	029N00367 запросить цену →		KEY-M_STATUS
7	003N00969 запросить цену →		KEY-M_TEL_R2_XRX
8	003N00893 запросить цену →		KEY-M-STOP
9	003N00970 запросить цену →		KEY-M_START_XRX
10	029N00368 запросить цену →		KEY-M_FAX
11	029N00380 запросить цену →		KEY-M_SCROLL_R2X
12	152N11627 запросить цену →		CBF HARNESS-OPE
13			LCD DISPLAY
14	002N02421 запросить цену →		SHEET-OVERLAY ENGLISH (WORKCENTRE
14	002N02422 запросить цену →		SHEET-OVERLAY SPANISH (WORKCENTRE
14	002N02423 запросить цену →		SHEET-OVERLAY BRAZILIAN PORTUGUESE
14	002N02424 запросить цену →		SHEET-OVERLAY FRENCH (WORKCENTRE
14	002N02425 запросить цену →		SHEET-OVERLAY RUSSIAN (WORKCENTRE
14			SHEET-OVERLAY ENGLISH (PHASER 3200)
14			SHEET-OVERLAY SPANISH (PHASER 3200)
14			SHEET-OVERLAY FRENCH (PHASER 3200)
5-20			04/07 Phaser 3200MFP / Workcentre PE220

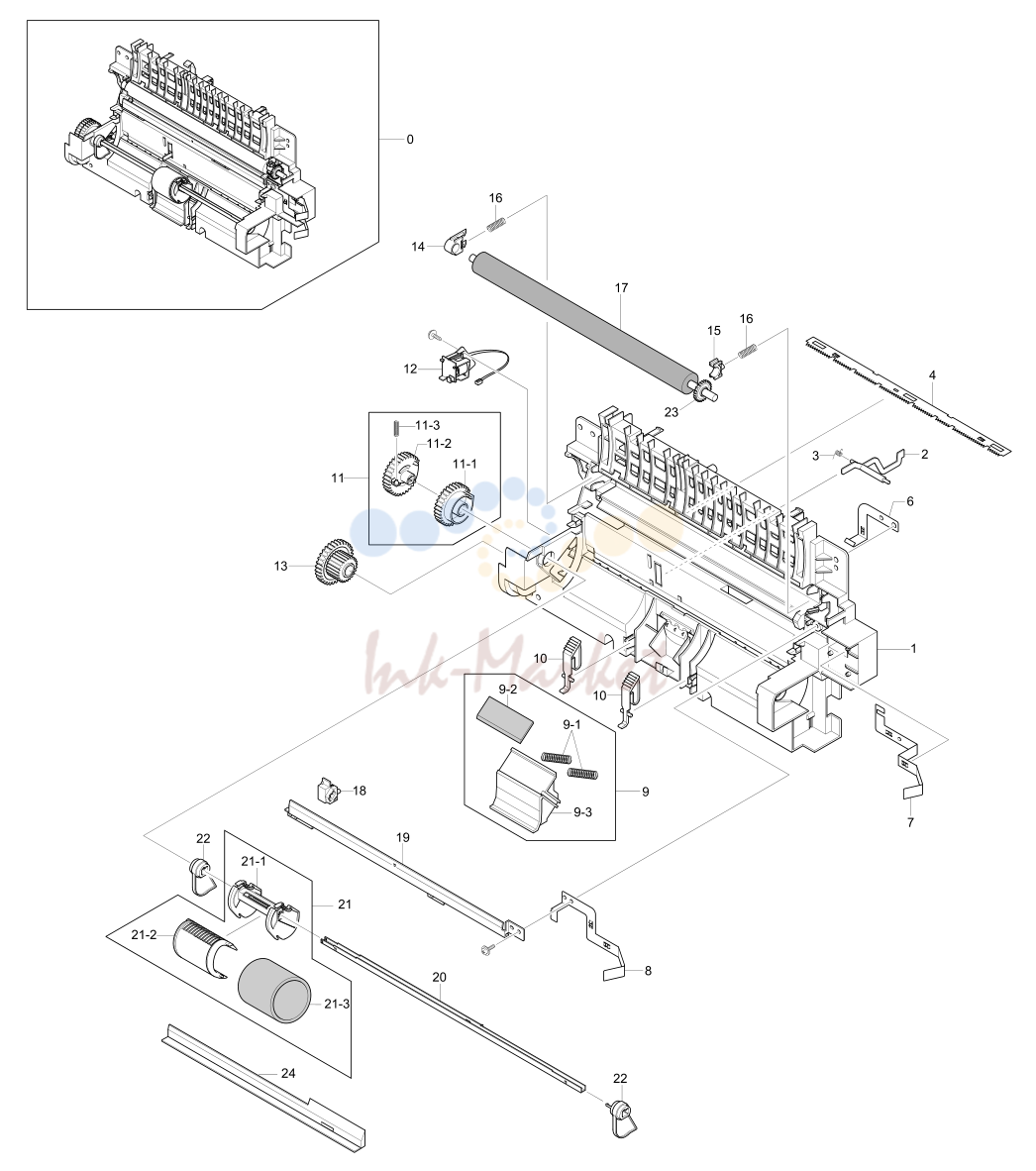

10. PL 6.0 (cid:589)(cid:609)(cid:607)(cid:613) (cid:620)(cid:618)(cid:602)(cid:612)(cid:620)(cid:602) (cid:603)(cid:621)(cid:614)(cid:602)(cid:605)(cid:610) (Workcentre PE220)

№	Артикул	Альт. артикул	Описание
0			PAPER-PATH ASSEM
1	038N00463 запросить цену →		GUIDE-M-PAPER PATH
2	130N01408 запросить цену →		FEED SENSOR ACTUATOR
3	009N01519 запросить цену →		SPRING ETC-LEVER SENSOR
4	015N00558 запросить цену →		IPR-PLATE SAW
5			NOT USED
6			GROUND-P-ZENER
7			GROUND-P-THV
8			GROUND-P-SAW
9	019N00841 запросить цену →		MEA UNIT-HOLDER_PAD
9-1	009N01520 запросить цену →		SPRING ETC-EXIT ROLL FD
9-2	019N00836 запросить цену →		PAD-FRICTION
9-3	019N00837 запросить цену →		HOLDER-M-PAD
10			LEVER-M-KICKER P/U
11	130N01419 запросить цену →		MEA UNIT-PICK UP GEAR
11-1			GEAR-PICK_UP B
11-2			GEAR-PICK_UP A
11-3			SPRING-CS
12	121N01078 запросить цену →		SOLENOID
13	007N01375 запросить цену →		GEAR-FEED 35/19
14	016N00261 запросить цену →		BUSH-M-TR L
15	016N00281 запросить цену →		PMO-BUSHING_TR(L)
16	009N01521 запросить цену →		SPRING ETC-TR(12)
17	022N02126 запросить цену →		TRANSFER ROLLER
18	019N00838 запросить цену →		HOLDER-PTL
19			IPR-P-EARTH TRANSFER
20			SHAFT-P-PICK_UP
21	130N01424 запросить цену →		MEA UNIT PICK_UP
21-1			HOUSING-M-PICK_UP B
21-2			HOUSING-M-PICK_U
21-3	130N01416 запросить цену →		PICK UP RUBBER
22	130N01410 запросить цену →		CAM-M-PICK_UP
23	007N01376 запросить цену →		GEAR-TRANSFER
24			BRACKET-P-BAR_PICK_UP
5-22			04/07 Phaser 3200MFP / Workcentre PE220

11. PL 6.1 (cid:589)(cid:609)(cid:607)(cid:613) (cid:620)(cid:618)(cid:602)(cid:612)(cid:620)(cid:602) (cid:603)(cid:621)(cid:614)(cid:602)(cid:605)(cid:610) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0			PAPER-PATH ASSEMBLY
1	038N00463 запросить цену →		GUIDE-M-PAPER PATH
2	130N01497 запросить цену →		FEED SENSOR ACTUATOR
3	009N01519 запросить цену →		SPRING ETC-LEVER SENSOR
4	015N00558 запросить цену →		IPR-PLATE SAW
5			CBF HARNESS-MICRO SWITCH
6			GROUND-P-SAW
7			GROUND-P-THV
8			GROUND-P-VARISTOR
9	019N00940 запросить цену →		MEA UNIT-HOLDER_PAD
9-1	019N00837 запросить цену →		HOLDER-M-PAD
9-2	019N00836 запросить цену →		PAD-FRICTION
9-3	019N00837 запросить цену →		HOLDER-M-PAD
9-4	009N01520 запросить цену →		SPRING ETC-EXIT ROLL FD
10	007N01586 запросить цену →		GEAR-FEED
11	007N01585 запросить цену →		MEA UNIT-PICK UP GEAR
11-1			GEAR-PICK_UP A
11-2			GEAR-PICK_UP B
11-3			SPRING-CS
12	121N01078 запросить цену →		SOLENOID
13			PMO-BUSHING FEED
14			ROLLER FEED
15	016N00281 запросить цену →		PMO-BUSHING_TR(L)
16	009N01521 запросить цену →		SPRING ETC-TR(12)
17			PICK UP UNIT (REFER TO PL 6.2)
18			SHAFT FEED
19			IPR-P-EARTH TRANSFER
20			PLATE-P_IDLE HOLDER
21			ROLLER HOLDER ASSEMBLY
21-1			HOLDER-IDLE ROLLER
21-2			ROLLER-M-IDLE FEED
21-3			SPRING-ES
5-24			04/07 Phaser 3200MFP / Workcentre PE220

12. PL 6.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:617)(cid:616)(cid:606)(cid:623)(cid:604)(cid:602)(cid:620)(cid:602) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0	022N02191 запросить цену →		PICK UP UNIT
1			SHAFT-P-PICK UP
2			BRACKET-P-BAR PICK UP
3			PICK UP HOUSING B
4			PICK UP HOUSING A
5			PICK UP RUBBER
6			IDLE ROLLER PICK UP
7			PICK UP STOPPER RIGHT
8			PICK UP STOPPER LEFT
9	008N01762 запросить цену →		PICK UP CAM
5-26			04/07 Phaser 3200MFP / Workcentre PE220

13. PL 7.0 (cid:582)(cid:616)(cid:606)(cid:621)(cid:613)(cid:630) (cid:622)(cid:630)(cid:632)(cid:609)(cid:607)(cid:618)(cid:602) (Workcentre PE220)

№	Артикул	Альт. артикул	Описание
0	101N01381 запросить цену →		FUSER_220V
0	101N01380 запросить цену →		FUSER_110V
1			FRAME-P-FUSER
2			COVER-M_FUSER
3	019N00839 запросить цену →		HOLDER-M-EXIT R
4	007N01377 запросить цену →		GEAR-EXIT_DRV17
5			HOLDER-M-EXIT F/DOWN
6			SPRING-CS
7	013N13843 запросить цену →		BEARING-PRESSURE/R
8			GUIDE-M-INPUT
9	022N01611 запросить цену →		ROLLER-PRESSURE
10	022N01610 запросить цену →		ROLLER-HEAT
11	007N01205 запросить цену →		GEAR-FUSER, Z37
12	016N00282 запросить цену →		BUSH-M-HR L
13	016N00262 запросить цену →		BUSH-M-HR R
14	122N00245 запросить цену →		LAMP-HALOGEN_220V
14	122N00246 запросить цену →		LAMP-HALOGEN_110V
15			ROLLER-M-EXIT MAIN
16			ROLLER-M_EXIT FR
18	009N01522 запросить цену →		SPRING-CS
19	130N01417 запросить цену →		THERMISTOR-NTC
20	130N01411 запросить цену →		THERMOSTAT-150
21	152N11628 запросить цену →		CBF HARNESS-FUSER JOINT
22	152N11626 запросить цену →		CBF HARNESS-FUSER (220V)
22	152N11631 запросить цену →		CBF HARNESS-FUSER (110V)
23			PADDLE
24			GEAR EXIT-DR38/25
25			WASHER-PLAIN
26			E-CLIP
27			STRIPPER FINGER
27-1	009N01523 запросить цену →		SPRING ETC-STRIPPER FINGER
27-2	019N00840 запросить цену →		HOLDER_M_PLATE STRIPPER FINGER
27-3			PLATE-P-STRIPPER FINGER
28			COVER-M-GUIDE EXIT
29			COVER-M-SAFETY FUSER
30			LEVER-M_ACT EXIT
31			SPRING ETC-TR(KOR)
32			HOLDER-M_ACTUATOR
33			NOT USED
34			LEVER-M-ACTUATOR JAM
35			PMO-BUSHING TX(B4)
36			SPRING ETC-TORSION DOC (CC2-F)
5-28			04/07 Phaser 3200MFP / Workcentre PE220

14. PL 7.1 (cid:582)(cid:616)(cid:606)(cid:621)(cid:613)(cid:630) (cid:622)(cid:630)(cid:632)(cid:609)(cid:607)(cid:618)(cid:602) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0	126N00275 запросить цену →		FUSER_220V
0	126N00274 запросить цену →		FUSER_110V
1			FUSER COVER
2	130N01498 запросить цену →		THERMOSTAT
3			CBF HARNESS-FUSER 220V
3			CBF HARNESS-FUSER 110V
4			CBF HARNESS-FUSER JOINT
5	130N01499 запросить цену →		THERMISTOR NTC ASSY
6			CAP-M-THERMO
7			HOLDER SPRING
8			SPRING CS
9			HOLDER-M-EXIT F/DOWN
10			ROLLER-M_EXIT_MAIN
11			ROLLER-M_EXIT FR
12			SPRING ES
13	002N00941 запросить цену →		STRIPPER FINGER
14			IPR-PIN ROLLER EXIT
15			PEX-ROLLER F/UP(2)
16			EXIT GEAR_DR38/25
17			WASHER
18			CS-RING
19	122N00270 запросить цену →		HALOGEN LAMP 220V
19	122N00269 запросить цену →		HALOGEN LAMP 110V
20	022N02310 запросить цену →		HEAT ROLLER
21			RIGHT BUSH
22			LEFT BUSH
23			FUSER GEAR
24	022N01611 запросить цену →		PRESSURE ROLLER
25			PRESSURE ROLLER BUSH
26			ETC SPRING-PR
27			FUSER FRAME
28			GUIDE-M-INPUT
29			COVER LAMP RIGHT
30			COVER LAMP LEFT
31			FUSER SHEET
32			ROLLER-EXIT F/DOWN
33			HOLDER-EXIT RIGHT
35			FRONT FUSER COVER
36			PMO-SUB STACKER
37			FUSER SAFETY COVER
38			JAM SENSOR ACTUATOR
39			SPRING ETC-TR
5-30			04/07 Phaser 3200MFP / Workcentre PE220

15. PL 8.0 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:611) (cid:618)(cid:602)(cid:614)(cid:629) (Workcentre PE220)

№	Артикул	Альт. артикул	Описание
0			ELA HOU-FRAME LOWER
1			FRAME-M-BASE
2	015N00560 запросить цену →		MEA UNIT-PLATE KNOCK_UP
2-1	015N00561 запросить цену →		PLATE-M-KNOCK_UP
2-2			SHAFT-P-CORE
2-3			PMO-IDLE KNOCK UP MP
2-4	019N00835 запросить цену →		MPR-PAD KNOCK UP MR
3	009N01516 запросить цену →		SPRING ETC-TORSION DEVE_L
4	009N01517 запросить цену →		SPRING ETC-TORSION DEVE_R
5	126N00247 запросить цену →		DRIVE ASSEMBLY
5-1			BRACKET-P-GEAR
5-2			BRACKET-P-MOTOR
5-3			GEAR-RDCN 139/83
5-4	127N07405 запросить цену →		MOTOR STEP-MAIN
6			PAPER PATH ASSEMBLY (REFER TO PL 6)
7	026N00764 запросить цену →		RIGHT PAPER GUIDE
8	026N00765 запросить цену →		LEFT PAPER GUIDE
9	007N01178 запросить цену →		GEAR-PINION
10	017N00251 запросить цену →		FOOT-FRONT
11	007N01371 запросить цену →		GEAR-RDCN 113/83
12	007N01372 запросить цену →		GEAR-OPC DR 76/38/29
13	007N01373 запросить цену →		GEAR-FUSER DR 63/35
14	007N01374 запросить цену →		GEAR-FEED DR
15	120N00481 запросить цену →		PAPER EMPTY SENSOR ACTUATOR
16	009N01513 запросить цену →		SPRING ETC-TORSION DOC (CC2-F)
17	115N00857 запросить цену →		GROUND-P-OPC
18	009N01518 запросить цену →		SPRING CS
19			CAP-M-MOTOR
20	009N01518 запросить цену →		NOT USED
21			CRUM ASSEMBLY
21-1	003N00973 запросить цену →		PLATE-M-HINGE
21-2			SPRING ETD-FEED
21-3	015N00564 запросить цену →		PLATE-M-CRUM
21-4			TERMINAL-CRUM
21-5			TERMINAL-M_BLOCK
21-6	140N63043 запросить цену →		PBA-CRUM_P
22	127N01453 запросить цену →		FAN-DC
5-32			04/07 Phaser 3200MFP / Workcentre PE220

16. PL 8.1 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:611) (cid:618)(cid:602)(cid:614)(cid:629) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0			ELA HOU-FRAME LOWER
1			FRAME-M-BASE
2	015N00560 запросить цену →		MEA UNIT-PLATE KNOCK_UP
2-1	015N00561 запросить цену →		PLATE-M-KNOCK_UP
2-2			SHAFT-P-CORE
2-3	019N00835 запросить цену →		MPR-PAD KNOCK UP MR
3	009N01518 запросить цену →		SPRING CS
4			DRIVE ASSEMBLY (REFER TO PL 8.3)
5			GEAR FEED DR
6	026N00765 запросить цену →		LEFT PAPER GUIDE
7	026N00764 запросить цену →		RIGHT PAPER GUIDE
8	007N01178 запросить цену →		GEAR PINION
9	017N00251 запросить цену →		FRONT FOOT
10			SPRING ETC TORSION DEVE LEFT
11			SPRING ETC-TORSION DEVE RIGHT
12	127N01453 запросить цену →		DC FAN
13			ELA HOU-CRUM
13-1	140N63043 запросить цену →		PBA-CRUM_P
14	115N00857 запросить цену →		GROUND-P-OPC
15	120N00504 запросить цену →		PAPER EMPTY SENSOR ACTUATOR
16	009N01513 запросить цену →		SPRING ETC-TORSION DOC (CC2-F)
17			PAPER PATH ASSEMBLY (REFER TO PL 6.1)
18			TRANSFER GEAR
19	022N02309 запросить цену →		TRANSFER ROLLER
20			PMO BUSHING_TR
21			SPRING ETC-TR LEFT
22			PMO TRANSFER HOLDER LEFT
23			CBF HARNESS MOTOR
5-34			04/07 Phaser 3200MFP / Workcentre PE220

17. PL 8.2 (cid:589)(cid:609)(cid:607)(cid:613) (cid:605)(cid:613)(cid:602)(cid:604)(cid:615)(cid:616)(cid:605)(cid:616) (cid:617)(cid:618)(cid:610)(cid:604)(cid:616)(cid:606)(cid:602) (Phaser 3200)

№	Артикул	Альт. артикул	Описание
0	007N01572 запросить цену →		DRIVE ASSEMBLY
1			GEAR BRACKET
2			GEAR SPACER
3			GEAR RDCN 139/83
4			MOTOR BRACKET
5	127N07546 запросить цену →		STEP MOTOR
6			GEAR RDCN 113/83
7			RING-C
8			GEAR OPC DR 76/38/29
9			PLAIN WASHER
10			FUSER GEAR
5-36			04/07 Phaser 3200MFP / Workcentre PE220

18. Phaser 3200MFP / Workcentre PE220 04/07 5-37

№	Артикул	Альт. артикул	Описание
0	050N00478 запросить цену →		MEA UNIT-MP TRAY
1	015N00562 запросить цену →		PLATE-M_MP
2	026N00766 запросить цену →		ADJUST-M _MP L
3	026N00767 запросить цену →		ADJUST-M_MP R
4	007N01178 запросить цену →		GEAR-PINION
5	002N02451 запросить цену →		SHEET-MP
5-38			04/07 Phaser 3200MFP / Workcentre PE220
0	026N00768 запросить цену →		SCREW TAPTITE
1	026N00769 запросить цену →		SCREW TAPTITE
2	105N02072 запросить цену →		AC POWER CORD (US VER)
3	117N01620 запросить цену →		TELEPHONE LINE CORD (US VER)
4	117N01313 запросить цену →		USB CABLE
5	004N00244 запросить цену →		CUSHION-MAIN
6	060N00030 запросить цену →		BOX(P) MAIN
7	705N00013 запросить цену →		CD-ROM DRIVERS
8	705N00012 запросить цену →		CD-ROM EUG
9	705N00014 запросить цену →		CD-ROM SCANSOFT
