Xerox Phaser-3124 3125 — каталог запчастей со схемами

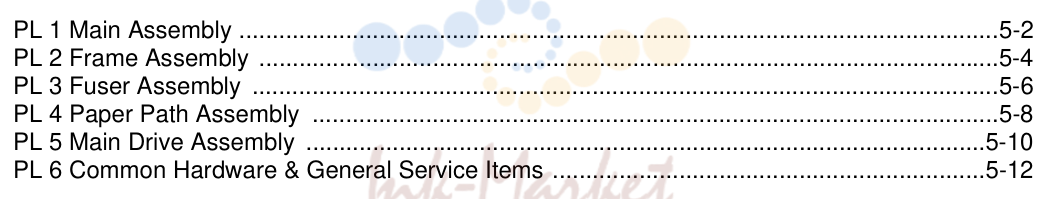

Содержание

№	Артикул	Описание
0		PHASER 3124 / PHASER
1		LOWER FRAME UNIT
2		MAIN COVERS
2-1		STACKER EXT
2-2		RIGHT COVER REP
2-3		TOP COVER ASSEMBLY REP
2-4		LEFT COVER REP
2-5		EXIT COVER
3		FRONT COVER ASSEMBLY REP
3-1		FRONT COVER
3-2		CASSETTE TRAY REP
3-3		PAPER TRAY EXTENSION
3-4		PAPER TRAY GUIDE
4	122N00272 запросить цену →	LSU REP
5		REAR COVER REP
6		TONER CARTRIDGE
7		FUSER ASSEMBLY (220V)
7		FUSER ASSEMBLY (110V)
8		ENGINE SHIELD REP
9		LSU HARNESS
10	105N02067 запросить цену →	SMPS (220V) REP
10	105N02066 запросить цену →	SMPS (110V) REP
11	140N63235 запросить цену →	MAIN PBA (PHASER 3124/B) REP
11	140N63236 запросить цену →	MAIN PBA (PHASER 3125/B) REP
11	140N63237 запросить цену →	MAIN PBA (PHASER 3125/N) REP
12		MOTOR HARNESS
13		HVPS HARNESS
14		SMPS HARNESS
15		TERMINAL
15-1		HV SHAFT
15-2		SPRING
16	105N02068 запросить цену →	HVPS REP
17		PROTECTIVE SHEET
18		HVPS GROUND
19		POWER CORD (220V)
19		POWER CORD (110V)
20		CHANNEL PLATE
21		ENGINE SHIELD CAP
22		BYPASS TRAY
23	127N01453 запросить цену →	FUSER FAN
24		REAR COVER FAN

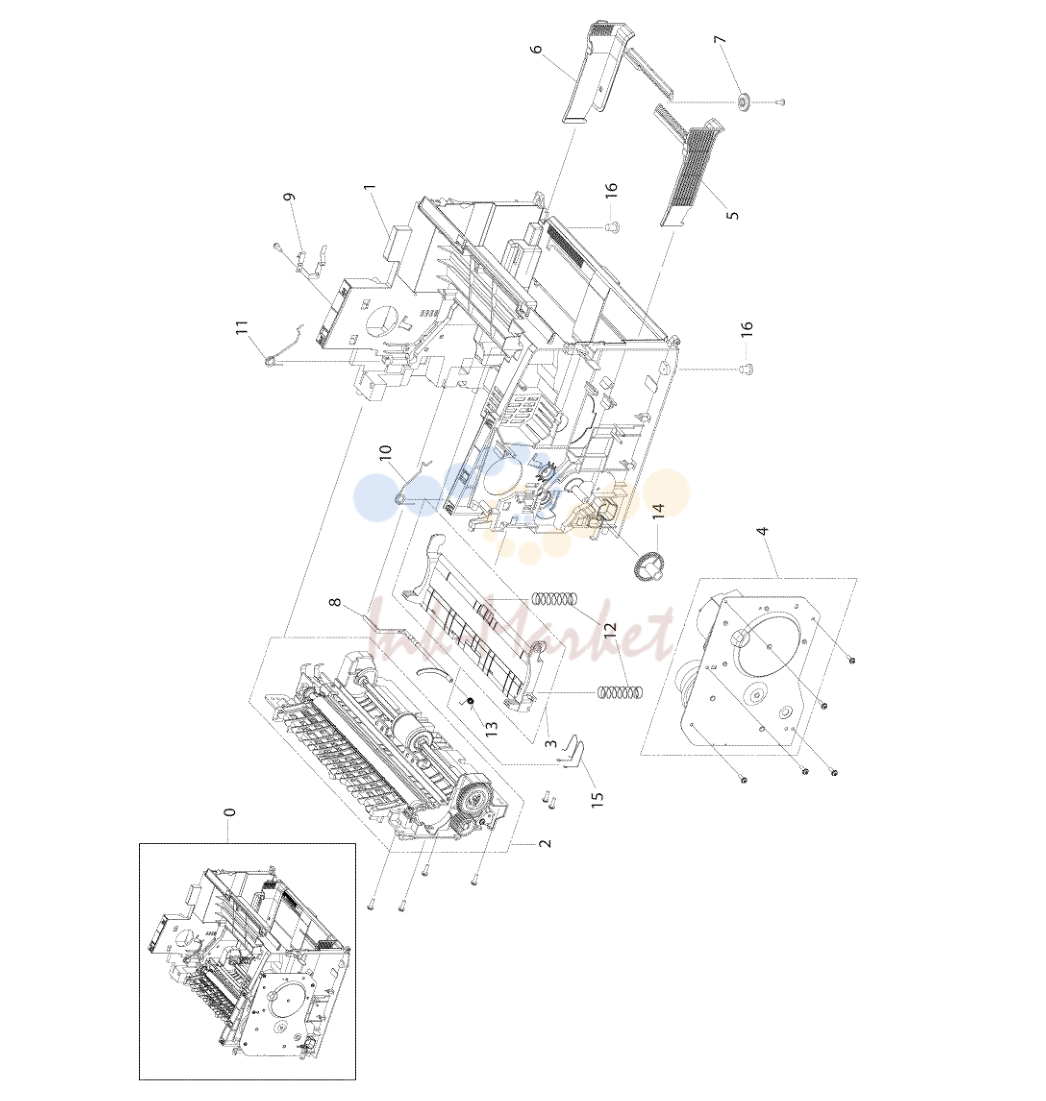

№	Артикул	Описание
0		LOWER FRAME UNIT
1		BASE FRAME
2		PAPER PATH ASSEMBLY
3		PAPER KNOCK-UP ASSEMBLY
4	007N01572 запросить цену →	MAIN DRIVE ASSEMBLY
5		RIGHT PAPER GUIDE
6		LEFT PAPER GUIDE
7		GEAR PINION
8	120N00504 запросить цену →	PAPER EMPTY ACTUATOR
9		OPC GROUND
10		RIGHT TORSION SPRING
11		LEFT TORSION SPRING
12		KNOCK-UP SPRING
13		ACTUATOR SPRING
14		FEED GEAR
15		SPRING
16		RUBBER FOOT

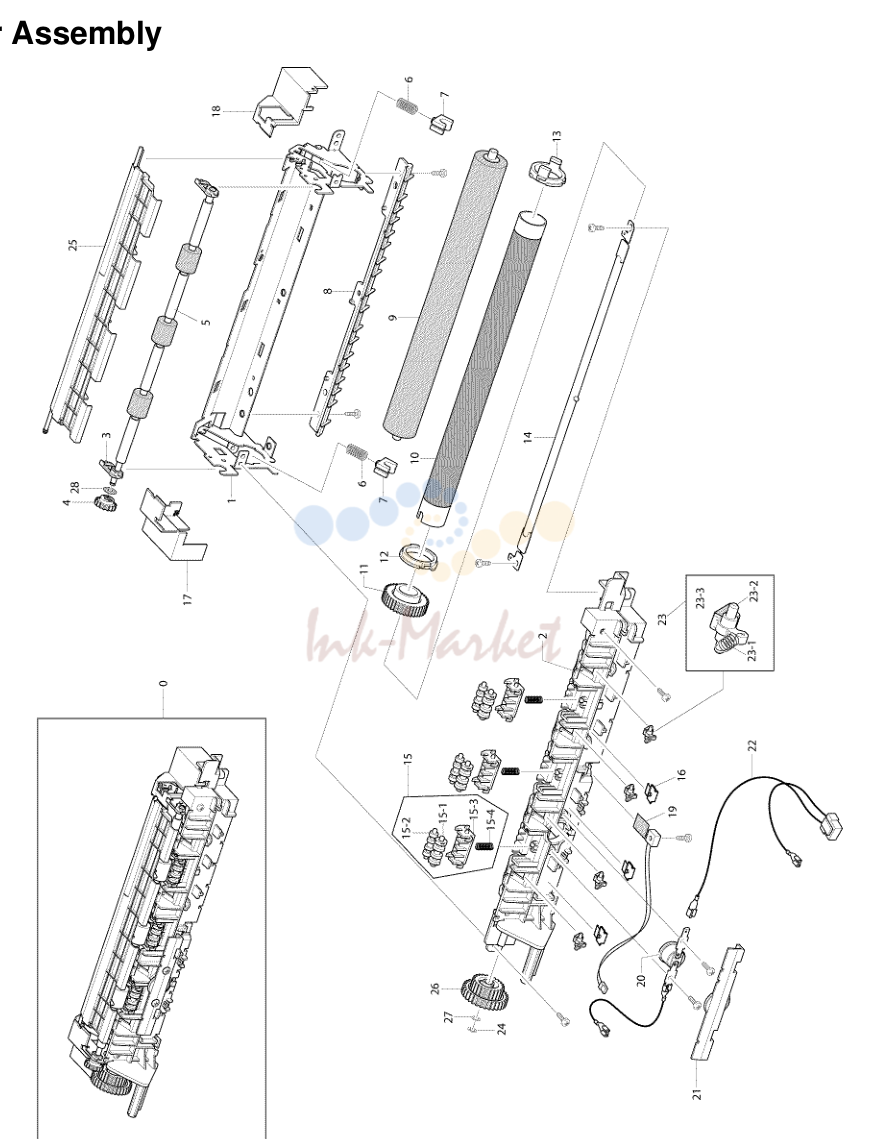

№	Артикул	Описание
0	126N00275 запросить цену →	FUSER (220V) REP
0	126N00274 запросить цену →	FUSER (110V) REP
1		FUSER FRAME
2		FUSER COVER
3		EXIT ROLLER HOLDER
4		FUSER GEAR
5		EXIT ROLLER
6		SPRING
7		BEARING
8		FUSER GUIDE
9	022N01611 запросить цену →	PRESSURE ROLLER
10	022N02310 запросить цену →	HEAT ROLLER
11		HEAT ROLLER GEAR
12		RIGHT HEAT BUSH
13		LEFT HEAT BUSH
14	122N00270 запросить цену →	HALOGEN LAMP 220V
14	122N00269 запросить цену →	HALOGEN LAMP 110V
15		ROLLER RACK
15-1		ROLLER MAIN
15-2		ROLLER FR
15-3		ROLLER HOLDER
15-4		SPRING
16		SPRING PLACE HOLDER
17		LEFT FUSER COVER
18		RIGHT FUSER COVER
19	130N01499 запросить цену →	THERMISTOR
20	130N01498 запросить цену →	THERMOSTAT
21		THERMOSTAT CAP
22		FUSER HARNESS JOINT
23		STRIPPER FINGER
23-1		SPRING
23-2		FINGER PLATE
23-3		CLAW
24		E-CLIP
25		FUSER DUMMY
26		FUSER GEAR
27		WASHER
28		C-RING

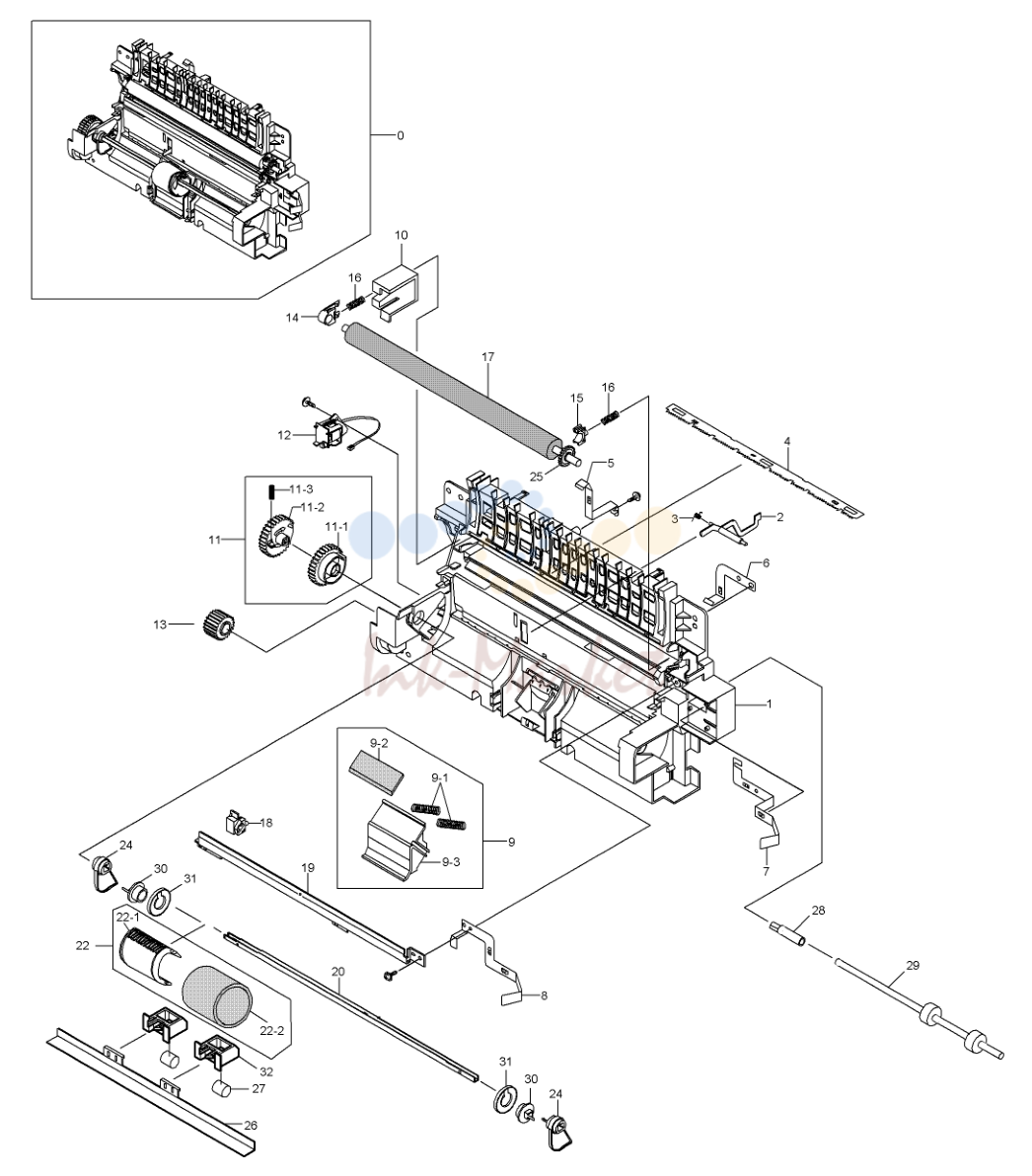

№	Артикул	Описание
0		PAPER PATH ASSEMBLY REP
1		PAPER PATH GUIDE
2	130N01497 запросить цену →	FEED SENSOR ACTUATOR
3		ACTUATOR SPRING
4	015N00558 запросить цену →	IPR PLATE SAW
5		VARISTOR GROUND
6		ZENER P GROUND
7		THV GROUND
8		SAW P GROUND
9		HOLDER PAD UNIT
9-1		SPRING
9-2		FRICTION PAD
9-3		HOLDER-M-PAD
10		BUSH HOLDER
11		PICK-UP GEAR
11-1		PICK-UP GEAR B
11-2		PICK-UP GEAR A
11-3		PICK-UP GEAR SPRING
12		SOLENOID
13		FEED GEAR
14		TRANSFER ROLLER RIGHT BUSH
15		TRANSFER ROLLER LEFT BUSH
16		TRANSFER ROLLER SPRING
17	022N02309 запросить цену →	TRANSFER ROLLER
18		PTL HOLDER
19		EARTH TRANSFER
20		PICK-UP SHAFT
21		NOT USED
22		PICK-UP ASSEMBLY
22-1		PICK-UP RUBBER HOUSING
22-2		RUBBER PICK UP
23		NOT USED
24		PICK-UP CAM
25		TRANSFER ROLLER GEAR
26		IDLE BAR
27		IDLE ROLLER
28		FEED EXTENSION
29		FEED ROLLER
30		CATCH
31		IDLE RING
32		IDLE ROLL HOLDER

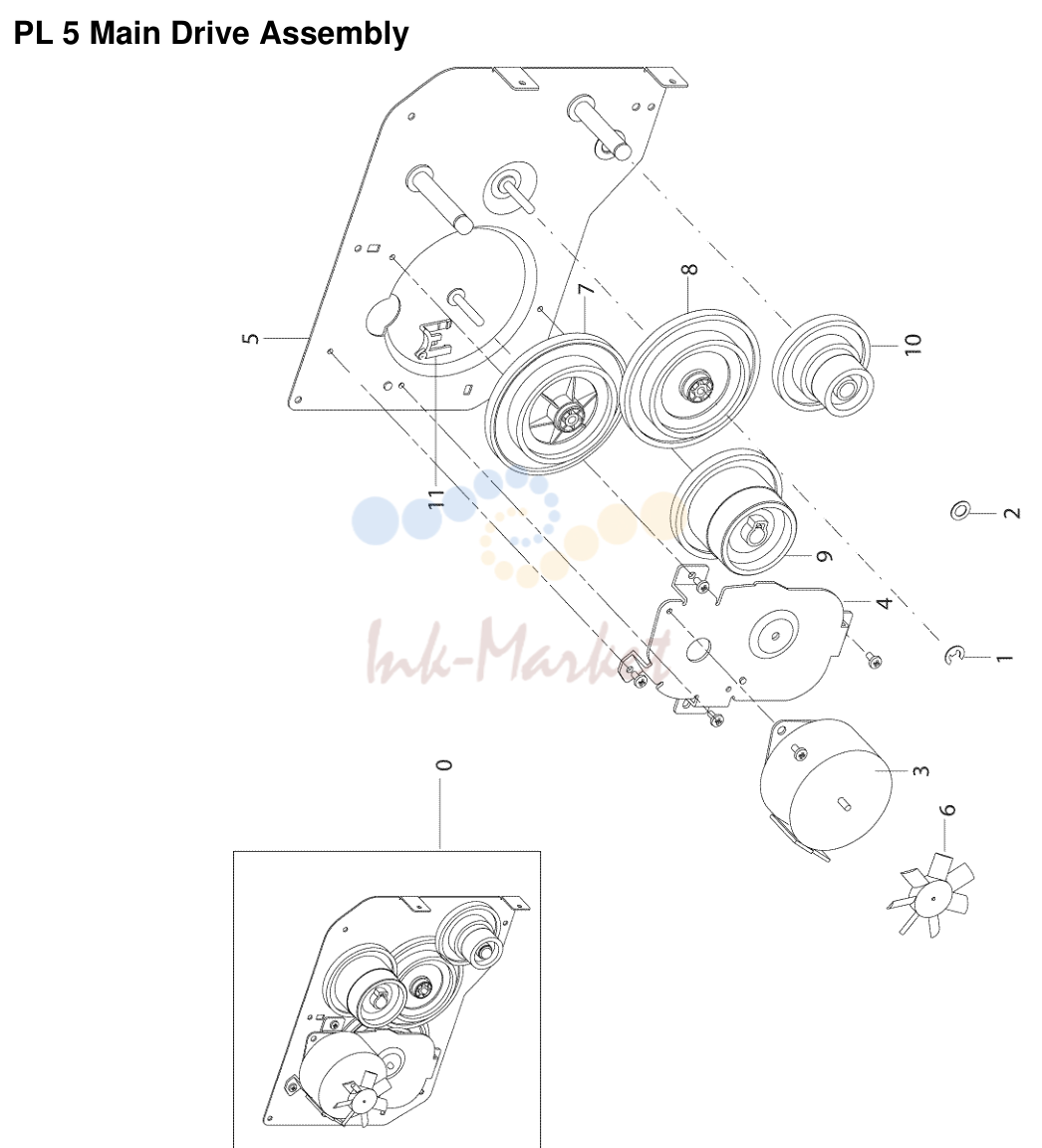

№	Артикул	Альт. артикул	Описание
0			MAIN DRIVE ASSEMBLY REP
1			E-CLIP
2			WASHER
3			MAIN MOTOR
4			MOTOR BRACKET
5			PLATE
6			MOTOR IMPELLER
7			RDCN GEAR 139/83
8			RDCN GEAR 113/83
9			FUSER DRIVE GEAR
10			OPC DRIVE GEAR
11			SPACER
