Xerox Phaser 3120/3130 — каталог запчастей со схемами

Содержание

1. EXPLODED VIEWS AND PARTS LIST
2. EXPLODED VIEWS AND PARTS LIST
3. EXPLODED VIEWS AND PARTS LIST
4. EXPLODED VIEWS AND PARTS LIST
5. EXPLODED VIEWS AND PARTS LIST

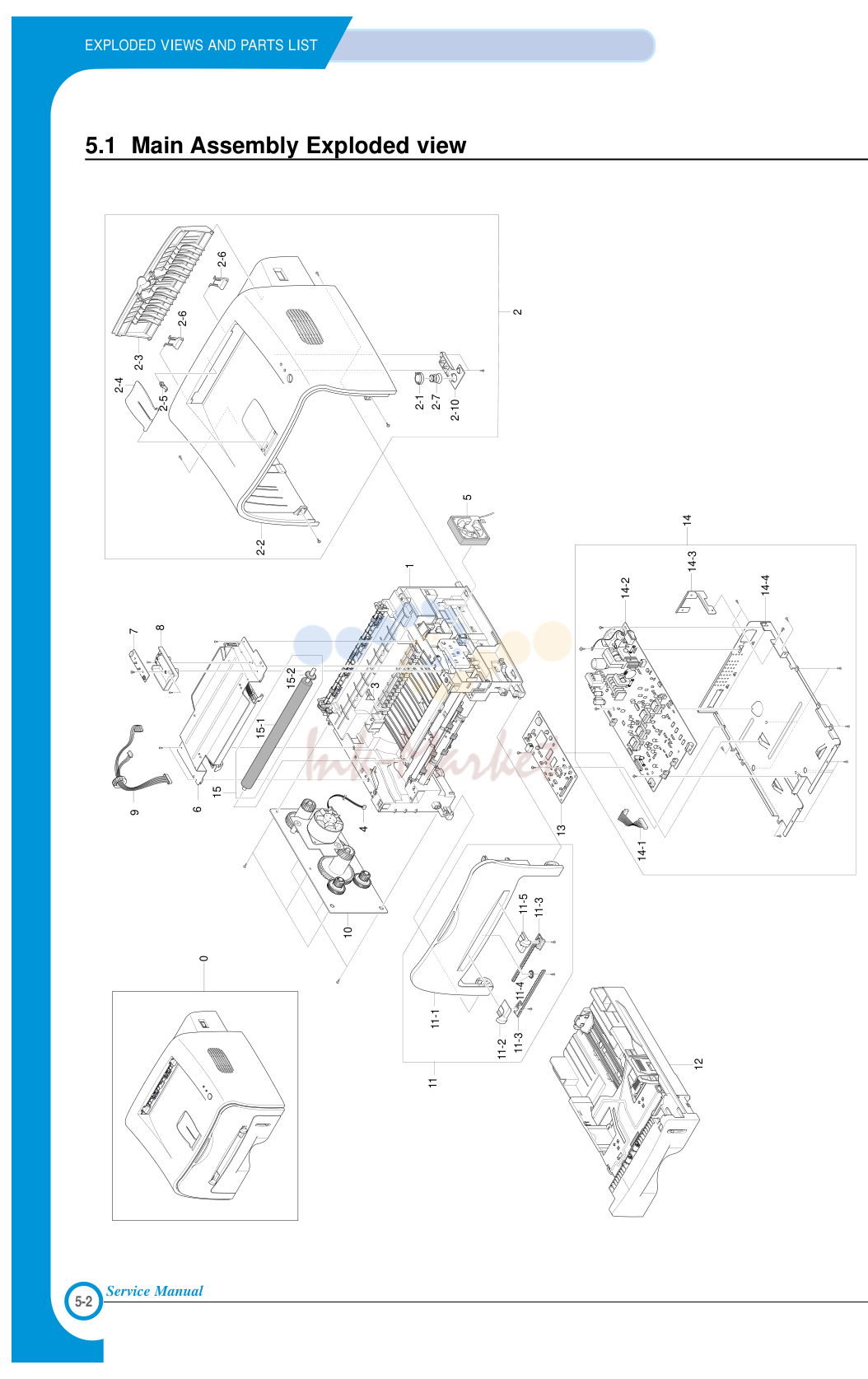

1. EXPLODED VIEWS AND PARTS LIST

№	Артикул	Описание
0		SET
1	JC96-02732A запросить цену →	ELAUNIT-FRAME LOWER, 110V, XRX
2	JC97-01748D запросить цену →	ELAHOU-COVER TOP
2-1	JC67-00026A запросить цену →	LENS LED-LED
2-2	JC63-00102A запросить цену →	COVER-TOP
2-3	JC63-00101A запросить цену →	COVER-REAR
2-4	JC72-00973A запросить цену →	PMO-STACKER_RX
2-5	JC72-00387A запросить цену →	PMO-BUSHING_F/DOWN
2-6	JC72-01001A запросить цену →	PMO-SUB STACKER
2-7	6107-001169 запросить цену →	SPRING-KEY
2-8	JC64-00039A запросить цену →	KEY-ON LINE
2-9	6003-000264 запросить цену →	SCREW-TIPTITE
3	JC61-00606A запросить цену →	PLATE-P-CHANNEL
4	JC39-00241A запросить цену →	CBF HARNESS-MOTOR
5	JC31-00027A запросить цену →	FAN-DC
6	JC59-00018A запросить цену →	UNIT-LSU
7	JC92-01439A запросить цену →	PBAMAIN-PANEL
8	JC63-00104A запросить цену →	COVER PCB-M-PCB
9	JC39-00242A ✓ в наличии	CBF HARNESS-LSU 1400
10	JC96-02733A запросить цену →	ELAHOU-RX DRIVE 1400
11	JC97-01748D запросить цену →	MEAUNIT-COVER FRONT, XEROX
11-1	JC63-00103A запросить цену →	COVER-FRONT
11-2	JC70-00302A запросить цену →	ADJUST-MANUALL
11-3	JC70-00304A запросить цену →	ADJUSTRACK-MANUAL
11-4	JC66-00387A запросить цену →	GEAR-RACK_PINION
11-5	JC70-00303A запросить цену →	ADJUST-MANUALR
11-6	6003-000264 запросить цену →	SCREW-TIPTITE
12		MEAETC-CASSETTE 1400 TBD 1 O
13	JC92-01426B запросить цену →	PBAMAIN-CONTROLLER,GDI
14	JC96-02663A запросить цену →	MEAETC-SHIELD ENGINE
14-1	JC39-00240A запросить цену →	CBF HARNESS-ENGINE
14-2	JC44-00046A запросить цену →	SMPS-HVPS
14-3	JC61-00601A запросить цену →	BRACKET-INLET
14-4	JC63-00107A запросить цену →	SHIELD-ENGINE
14-5	6003-000264 запросить цену →	SCREW-TIPTITE
14-6	6003-000119 запросить цену →	SCREW-TIPTITE
14-7	6003-000301 запросить цену →	SCREW-TIPTITE
15		TRANSFER ROLLER ASS’Y TBD 1 O
15-1	JC66-00528A запросить цену →	ROLLER-TRANSFER ROLLER
15-2	JC66-00395A запросить цену →	GEAR-TRANSFER

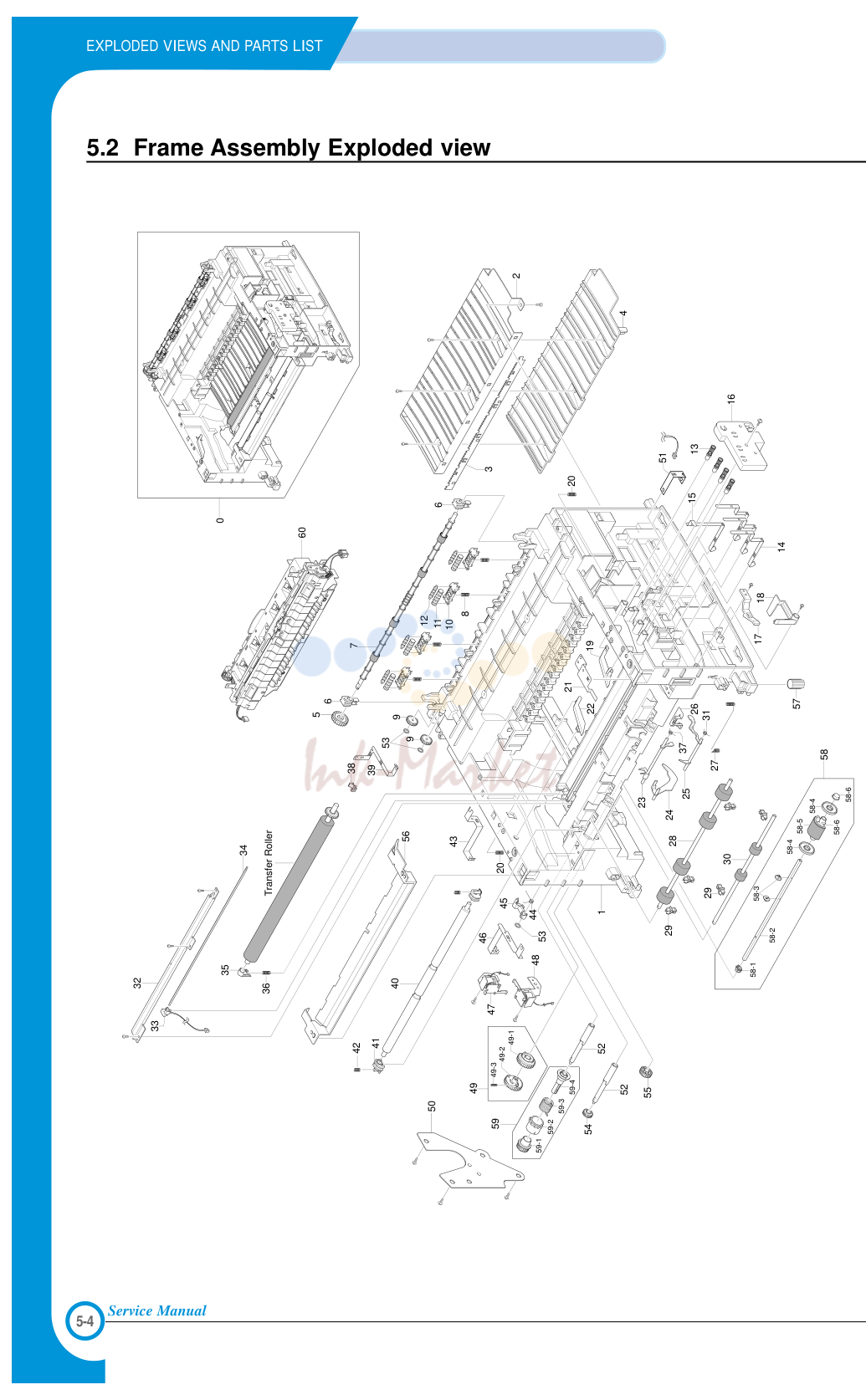

2. EXPLODED VIEWS AND PARTS LIST

№	Артикул	Описание
0	JC96-02732A запросить цену →	ELAUNIT-FRAME ASSY
1	JC61-00579A запросить цену →	FRAME-Base
2	JC61-00607A запросить цену →	GUIDE-TR
3	JC61-00604A запросить цену →	PLATE-SAW
4	JC61-00594A запросить цену →	GUIDE-TR RIB
5	JC66-00038A запросить цену →	GEAR-EXITF/DOWN
6	JC75-10529A запросить цену →	MEC-BEARING,EXIT
7	JC66-00378A запросить цену →	ROLLER-EXIT_F/DOWN
8	6107-001163 ✓ в наличии	SPRING-EXIT_F/DOWN
10	JC61-00582A запросить цену →	HOLDER-EXIT_F/DOWN
11	JC72-41081A запросить цену →	PMO-ROLLER_EXIT,MAIN
12	JC72-41082A запросить цену →	PMO-ROLLER_EXIT,FR
13	JC75-00049A запросить цену →	MEC-TERMINAL
14	JC70-00312A запросить цену →	IPR-TERMINALCON
15	JC70-00313A запросить цену →	IPR-TERMINALCR
16	JC61-00592A запросить цену →	HOUSING-TERMINAL
17	JC72-00983A ✓ в наличии	PMO-LOCKER CST
18	JC72-00974A запросить цену →	PMO-ACTUATOR CVR OPEN
19	JC72-00985A ✓ в наличии	PMO-PLATE GUIDE DEVE_R
20	JC61-00038A запросить цену →	SPRING-GUIDE DEVE
21	JC70-00315A запросить цену →	IPR-GROUND_ROLLER IDLE
22	JC72-00984A ✓ в наличии	PMO-PLATE GUIDE DEVE_L
23	JC72-00976A запросить цену →	PMO-ACTUATOR FEED
24	JC72-00975A ✓ в наличии	PMO-ACTUATOR EMPTY
25	JC72-00977A запросить цену →	PMO-ACTUATOR MANUAL
26	JC70-00309A запросить цену →	IPR-GROUND EARTH TR
27	6107-001162 запросить цену →	SPRING-TR_R
28	JC66-00526A ✓ в наличии	ROLLER-FEED ROLLER1
29	JC72-00382A запросить цену →	PMO-BUSHING TX
30	JC66-00598A запросить цену →	ROLLER-FEED
31	6107-001165 запросить цену →	SPRING-ACT,MANUAL
32	JC70-00307A запросить цену →	IPR-EARTH TRANSFER
33	JC61-00583A запросить цену →	HOLDER-PTL
34	JC67-00027A запросить цену →	LENS-PTL
35	JC61-00588A ✓ в наличии	BUSH-TR_L
36	JC61-00047A запросить цену →	SPRING-TR_L
37	6107-001164 ✓ в наличии	SPRING-ACT_FEED
38	JC72-00102A ✓ в наличии	PMO-BUSHING TR_L
39	JC70-00310A запросить цену →	IPR-GROUND FUSER
40	JC66-00527A ✓ в наличии	SHAFT-FEED IDLE
41	JC61-00585A запросить цену →	BUSH-FEED IDLE
42	JC61-70958A запросить цену →	SPRING-FEED IDLE
44	6107-001170 запросить цену →	SPRING-CAM PICK-UP
45	JC66-00377A запросить цену →	CAM-PICK_UP
46	JC70-00308A запросить цену →	IPR-GROUND DRIVE
47	JC33-00009A ✓ в наличии	SOLENOID-HB (PICK-UP)
48	JC33-00010A запросить цену →	SOLENOID-HB (MANUAL)
49		TBD TBD 1 X
49-1	JC72-00980A запросить цену →	PMO-GEAR PICK_UPB
49-2	JC72-00979A запросить цену →	PMO-GEAR PICK_UPA
49-3	6107-001167 запросить цену →	SPRING-PICK_UPGEAR
50	JC61-00602A запросить цену →	BRACKET-FEED
51	JC70-00311A запросить цену →	IPR-GROUND TR
52	JC66-00398A ✓ в наличии	SHAPT-FEED
53	6044-000001 запросить цену →	RING-CS
54	JC66-00394A запросить цену →	GEAR-FEED
55	JC66-00396A запросить цену →	GEAR-IDLE
56	JC61-00718A запросить цену →	GUIDE-PAPER
57	JC73-00027A запросить цену →	RMO-RUBBER_FOOT
58		PICK_UPASS’Y TBD 1 O
58-1	JC61-00586A запросить цену →	BUSH-PICK_UP_L
58-2	JC66-00399A запросить цену →	SHAFT-PICK_UP
58-3	JC61-00593A запросить цену →	STOPPER-PICK_UP
58-4	JC72-00982A запросить цену →	PMO-IDLE PICK_UP
58-5	JC72-01231A ✓ в наличии	SPONGE-ROILLER PICK UP
58-6	JC61-00587A запросить цену →	BUSH-PICK_UP_R
58-7	JC61-00591A ✓ в наличии	HOUSING-PICK_UP
59		CLUTCH ASS’Y(FEED ASS’Y) TBD 1 O
59-1	JC66-00393A ✓ в наличии	GEAR-FEED
59-2	JC72-00978A запросить цену →	PMO-COLLAR_SPRING
59-3	6107-001164 ✓ в наличии	SPRING-CLUTCH
59-4	JC72-00981A запросить цену →	PMO-HUB CLUTCH
60		FUSER TBD 1 O

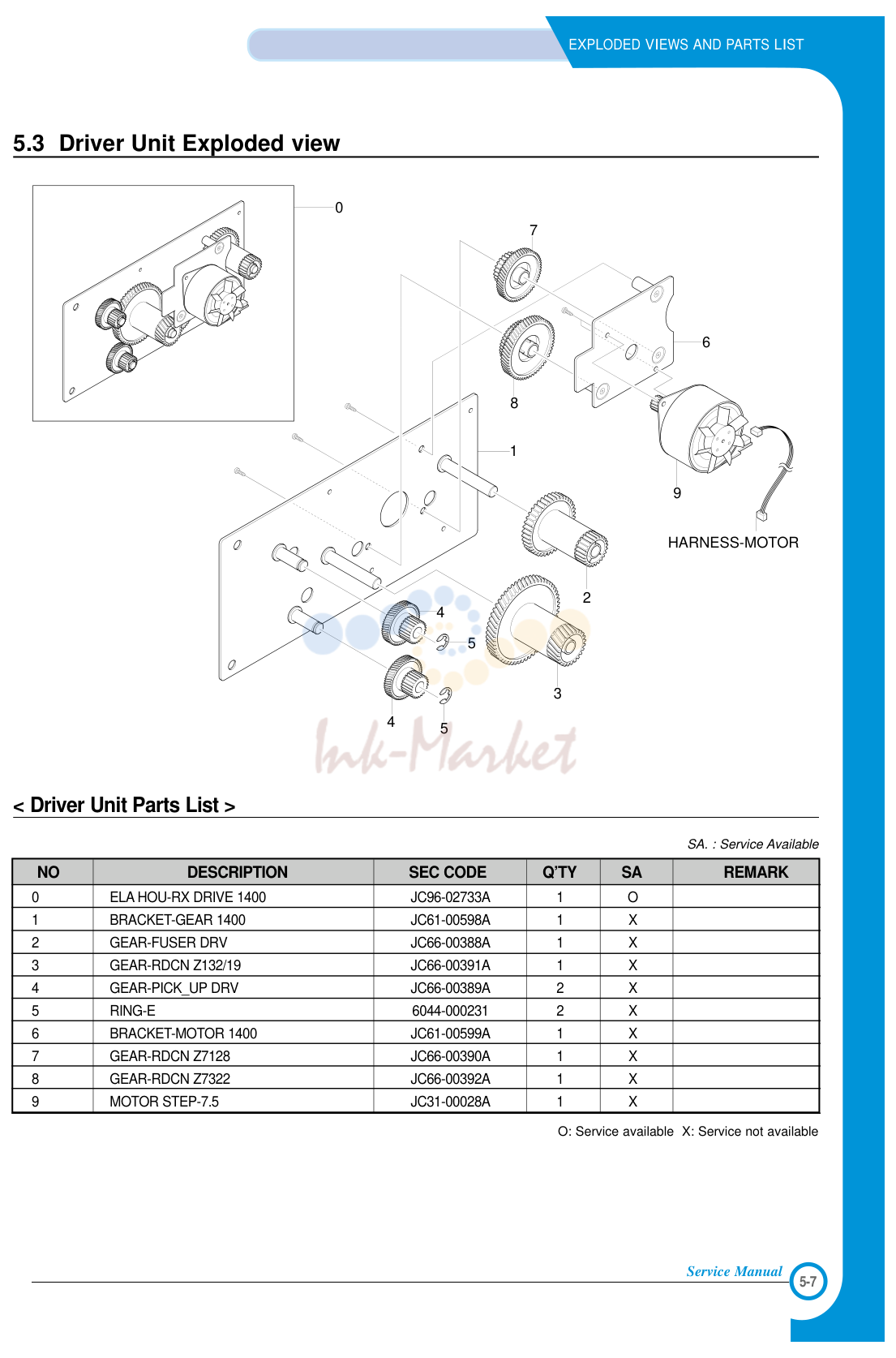

3. EXPLODED VIEWS AND PARTS LIST

№	Артикул	Описание
0	JC96-02733A запросить цену →	ELAHOU-RX DRIVE 1400
1	JC61-00598A запросить цену →	BRACKET-GEAR 1400
2	JC66-00388A запросить цену →	GEAR-FUSER DRV
3	JC66-00391A запросить цену →	GEAR-RDCN Z132/19
4	JC66-00389A запросить цену →	GEAR-PICK_UPDRV
5	6044-000231 запросить цену →	RING-E
6	JC61-00599A запросить цену →	BRACKET-MOTOR 1400
7	JC66-00390A запросить цену →	GEAR-RDCN Z7128
8	JC66-00392A запросить цену →	GEAR-RDCN Z7322
9	JC31-00028A запросить цену →	MOTOR STEP-7.5

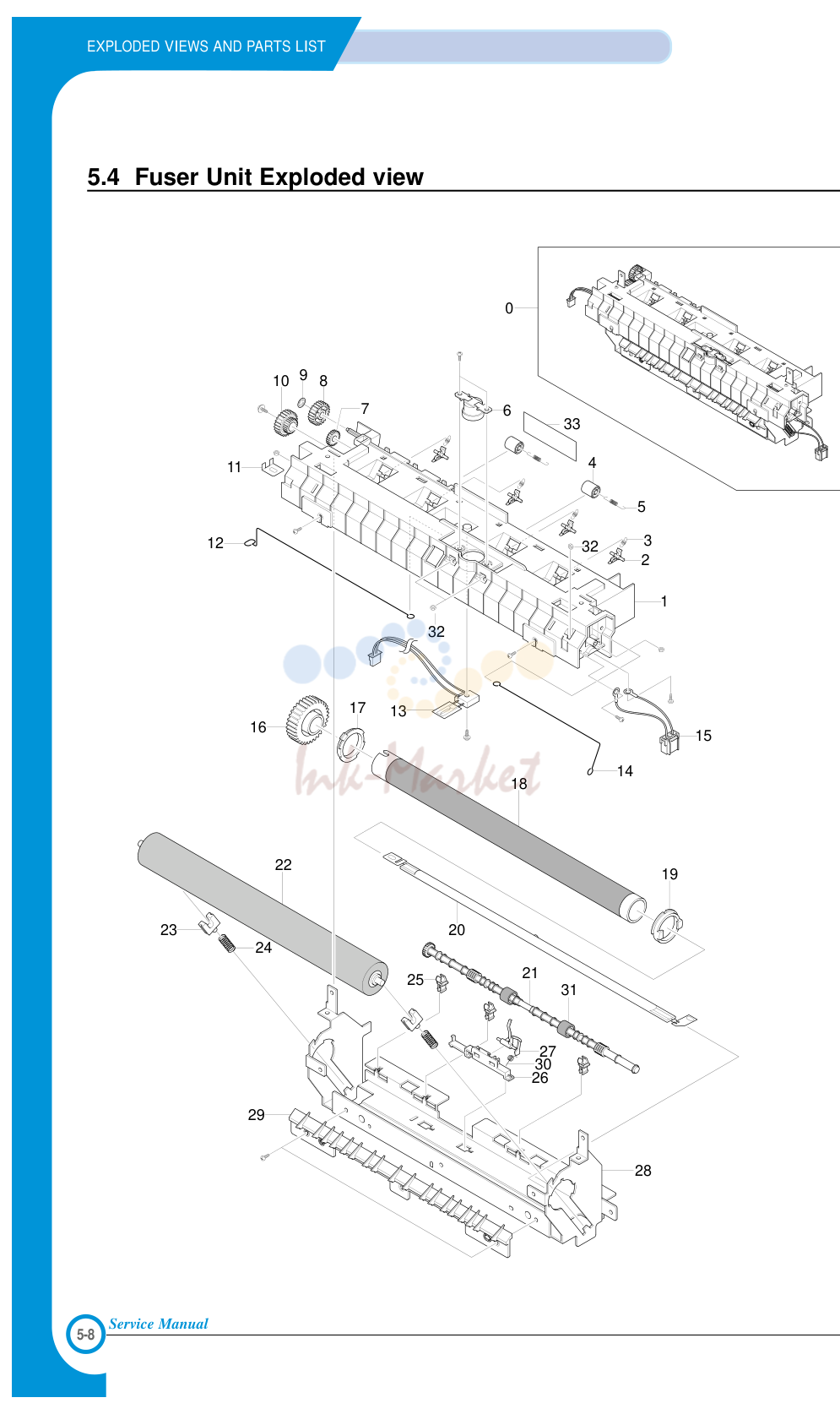

4. EXPLODED VIEWS AND PARTS LIST

№	Артикул	Описание
0		ELAHOU-FUSER 110V TBD 1 O 110V
1	JC63-00105A запросить цену →	COVER-FUSER
2	JC61-00584A запросить цену →	HOLDER-PLATE CLAW
3	JC61-00064A запросить цену →	SPRING ETC-CLAW
4	JC72-60059A запросить цену →	PMO-ROLLER EXIT
5	JC61-70976A ✓ в наличии	SPRING-EXITF_UP
8	JC66-00396A запросить цену →	GEAR-IDLE
9	6044-000001 запросить цену →	RING-CS
10	JC66-00397A запросить цену →	GEAR-RDCN 2515
11	JC70-00275A запросить цену →	IPR-ELECTRODE_LAMP
12	JC70-00450A запросить цену →	ELECTRODE-WIRE_L
13	1404-001298 ✓ в наличии	THERMISTER-NTC HF
14	JC70-00449A запросить цену →	ELECTRODE-WIRE_R
15	JC39-00239A запросить цену →	CBF HARNESS-FUSER(110V)
16	JC66-00564A ✓ в наличии	GEAR-FUSER,Z37
17	JC61-00589A ✓ в наличии	BUSH-HR_L
18	JC66-00601A ✓ в наличии	NPR-ROLLER_HEAT
19	JC61-00590A ✓ в наличии	BUSH-HR_R
20		LAMP-HALOGEN(110V) TBD 1 O 110V
21	JC66-00380A ✓ в наличии	ROLLER-EXITF_UP
22	JC66-00600A запросить цену →	ROLLER-PRESSURE
23	JC66-10901A ✓ в наличии	BEARING-PRESSURE
24	6107-001168 запросить цену →	SPRING-PR(1400)
25	JC72-00382A запросить цену →	PMO-BUSHING TX
26	JC61-00581A запросить цену →	HOLDER-ACTUATOR
27	JC72-00987A запросить цену →	PMO-ACTUATOR_EXIT
28	JC70-00317A запросить цену →	IPR-FRAME_FUSER
29	JC61-00595A запросить цену →	GUIDE-INPUT
31	JC73-00017A запросить цену →	RMO-RUBBER_EXIT
33	JC68-30928D запросить цену →	LABEL(P)-CAUTION, HOT_FUSER
30	6107-001165 запросить цену →	SPRING ETC-ACT_EXIT
32	6021-000222 запросить цену →	NUT-HEXAGON

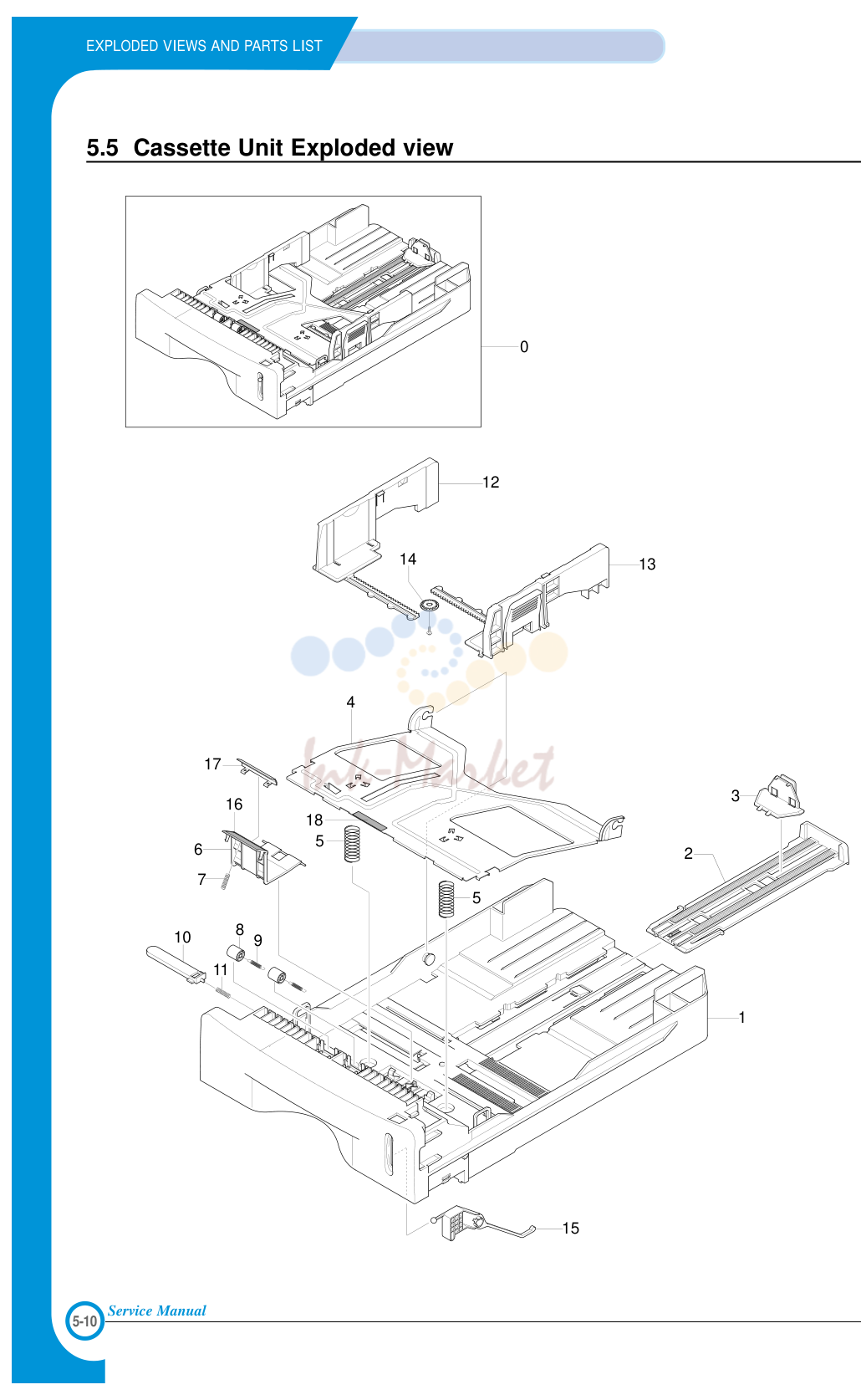

5. EXPLODED VIEWS AND PARTS LIST

№	Артикул	Описание
0	JC97-01750A запросить цену →	CASSETTE
1	JC61-00578A запросить цену →	FRAME-CASSETTE
2	JC72-00970A запросить цену →	PMO-EXTENSION LARGE
3	JC72-00971A запросить цену →	PMO-EXTENSION SMALL
4	JC61-00603A запросить цену →	PLATE-KNOCK_UP
5	6107-001166 запросить цену →	SPRING-KNOCK_UP
6	JC61-00580A запросить цену →	HOLDER-PAD
7	JC61-70911A запросить цену →	SPRING-FRICTION PAD
8	JC66-00529A запросить цену →	ROLLER-IDLE FEED
9	6107-001047 запросить цену →	SPRING-FEED
10	JC72-00972A запросить цену →	PMO-PLATE_LOCKER
11	JG61-70531A запросить цену →	SPRING-LOCKER
12	JC70-00300A запросить цену →	ADJUST-CASSETTE_L
13	JC70-00301A запросить цену →	ADJUST-CASSETTE_R
14	JG66-40003A запросить цену →	GEAR-PINION
15	JC64-00040A запросить цену →	INDICATOR-LEVER INDICATOR
16	JC73-00140A ✓ в наличии	RPR-FRICTION PAD
17	JC70-00314A ✓ в наличии	IPR-PLATE PAD
18	JC73-00141A ✓ в наличии	RPR-PAD CASSETTE

Источник: Инк-Маркет.ру.
