Xerox Phaser 3115 — каталог запчастей со схемами

Содержание

1. Перечень запасных частей
2. Перечень запасных частей
3. Перечень запасных частей
4. Перечень запасных частей

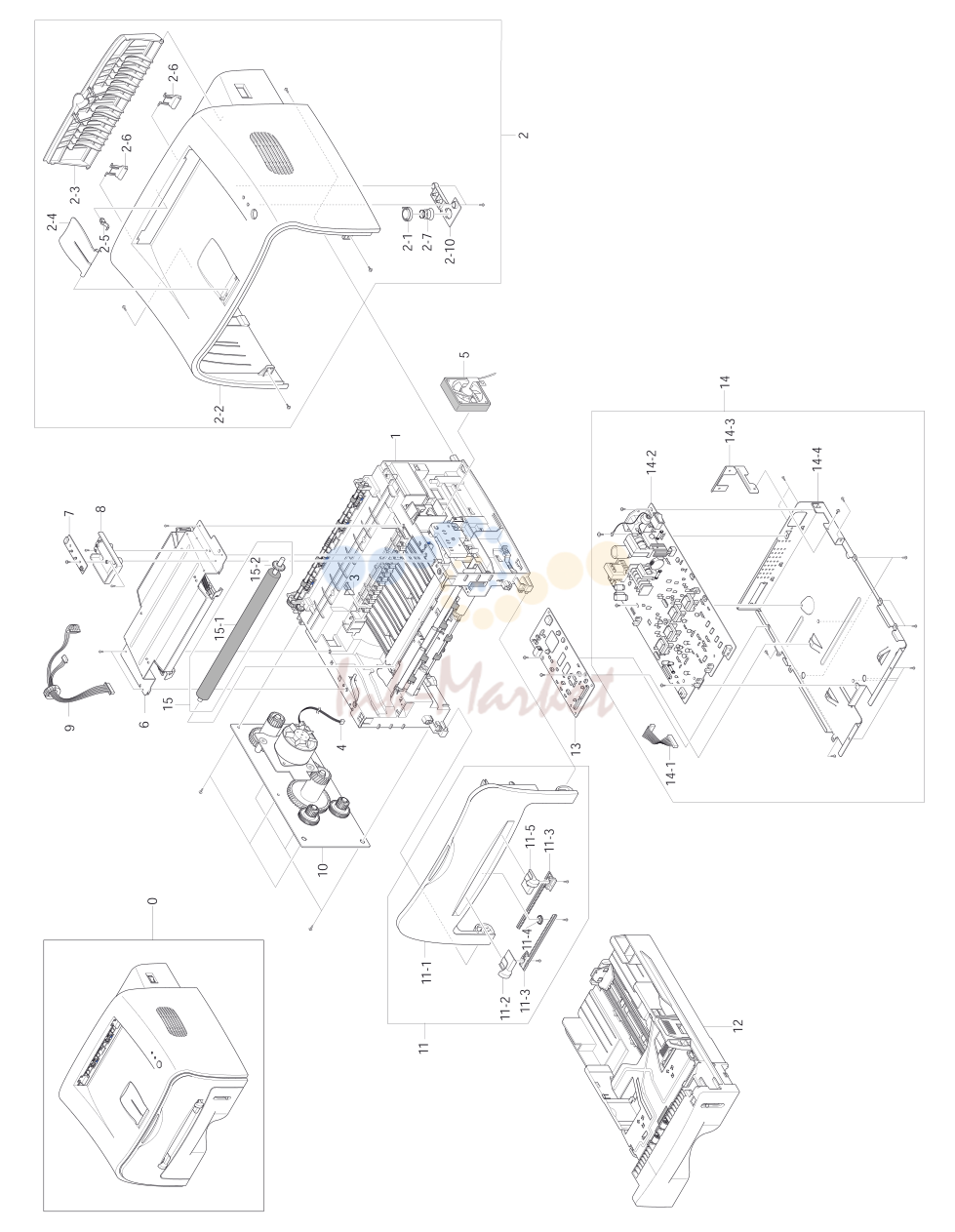

1. Перечень запасных частей

№	Артикул	Описание
0		SET
1	JC96-02732A запросить цену →	ELAUNIT-FRAME LOWER, 110V, XRX
2	JC97-01748D запросить цену →	ELAHOU-COVER TOP
2-1	JC67-00026A запросить цену →	LENS LED-LED
2-2	JC63-00102A запросить цену →	COVER-TOP
2-3	JC63-00101A запросить цену →	COVER-REAR
2-4	JC72-00973A запросить цену →	PMO-STACKER_RX
2-5	JC72-00387A запросить цену →	PMO-BUSHING_F/DOWN
2-6	JC72-01001A запросить цену →	PMO-SUB STACKER
2-7	6107-001169 запросить цену →	SPRING-KEY
2-8	JC64-00039A запросить цену →	KEY-ON LINE
2-9	6003-000264 запросить цену →	SCREW-TIPTITE
3	JC61-00606A запросить цену →	PLATE-P-CHANNEL
4	JC39-00241A запросить цену →	CBF HARNESS-MOTOR
5	JC31-00027A запросить цену →	FAN-DC
6	JC59-00018A запросить цену →	UNIT-LSU
7	JC92-01439A запросить цену →	PBAMAIN-PANEL
8	JC63-00104A запросить цену →	COVER PCB-M-PCB
9	JC39-00242A ✓ в наличии	CBF HARNESS-LSU 1400
10	JC96-02733A запросить цену →	ELAHOU-RX DRIVE 1400
11	JC97-01746E запросить цену →	MEAUNIT-COVER FRONT
11-1	JC63-00103A запросить цену →	COVER-FRONT
11-2	JC70-00302A запросить цену →	ADJUST-MANUALL
11-3	JC70-00304A запросить цену →	ADJUSTRACK-MANUAL
11-4	JC66-00387A запросить цену →	GEAR-RACK_PINION
11-5	JC70-00303A запросить цену →	ADJUST-MANUALR
11-6	6003-000264 запросить цену →	SCREW-TIPTITE
12		MEAETC-CASSETTE 1400 TBD 1 O
13	JC92-01426C запросить цену →	PBAMAIN-CONTROLLER,GDI
14	JC96-02663A запросить цену →	MEAETC-SHIELD ENGINE
14-1	JC39-00240A запросить цену →	CBF HARNESS-ENGINE
14-2	JC44-00046A запросить цену →	SMPS-HVPS 110V
14-3	JC61-00601A запросить цену →	BRACKET-INLET
14-4	JC63-00107A запросить цену →	SHIELD-ENGINE
14-5	6003-000264 запросить цену →	SCREW-TIPTITE
14-6	6003-000119 запросить цену →	SCREW-TIPTITE
14-7	6003-000301 запросить цену →	SCREW-TIPTITE
15		TRANSFER ROLLER ASS’Y TBD 1 O
15-1	JC66-00528A запросить цену →	ROLLER-TRANSFER ROLLER
15-2	JC66-00395A запросить цену →	GEAR-TRANSFER

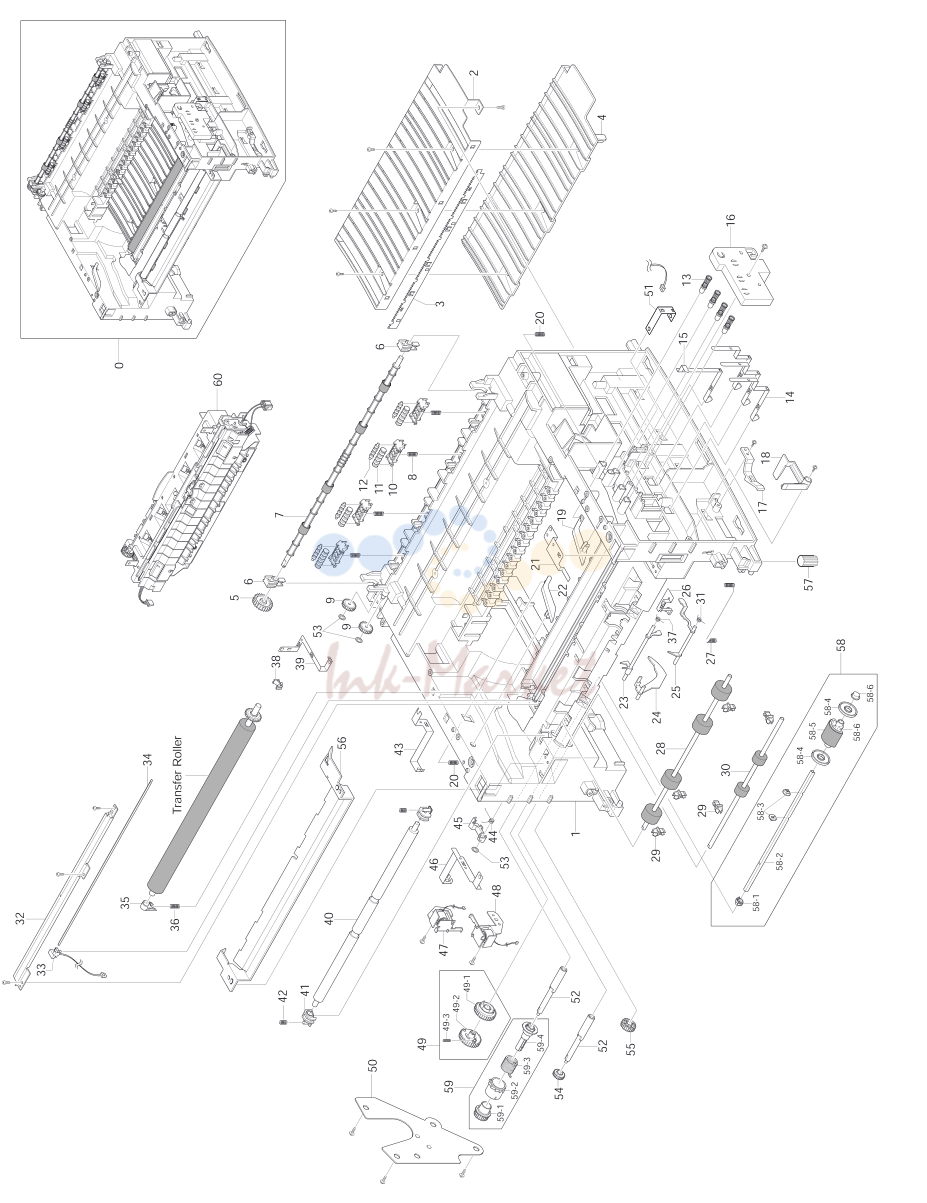

2. Перечень запасных частей

№	Артикул	Описание
0	JC96-02732A запросить цену →	ELAUNIT-FRAME ASSY
1	JC61-00579A запросить цену →	FRAME-Base
2	JC61-00607A запросить цену →	GUIDE-TR
3	JC61-00604A запросить цену →	PLATE-SAW
4	JC61-00594A запросить цену →	GUIDE-TR RIB
5	JC66-00038A запросить цену →	GEAR-EXITF/DOWN
6	JC75-10529A запросить цену →	MEC-BEARING,EXIT
7	JC66-00378A запросить цену →	ROLLER-EXIT_F/DOWN
8	6107-001163 ✓ в наличии	SPRING-EXIT_F/DOWN
10	JC61-00582A запросить цену →	HOLDER-EXIT_F/DOWN
11	JC72-41081A запросить цену →	PMO-ROLLER_EXIT,MAIN
12	JC72-41082A запросить цену →	PMO-ROLLER_EXIT,FR
13	JC75-00049A запросить цену →	MEC-TERMINAL
14	JC70-00312A запросить цену →	IPR-TERMINALCON
15	JC70-00313A запросить цену →	IPR-TERMINALCR
16	JC61-00592A запросить цену →	HOUSING-TERMINAL
17	JC72-00983A ✓ в наличии	PMO-LOCKER CST
18	JC72-00974A запросить цену →	PMO-ACTUATOR CVR OPEN
19	JC72-00985A ✓ в наличии	PMO-PLATE GUIDE DEVE_R
20	JC61-00038A запросить цену →	SPRING-GUIDE DEVE
21	JC70-00315A запросить цену →	IPR-GROUND_ROLLER IDLE
22	JC72-00984A ✓ в наличии	PMO-PLATE GUIDE DEVE_L
23	JC72-00976A запросить цену →	PMO-ACTUATOR FEED
24	JC72-00975A ✓ в наличии	PMO-ACTUATOR EMPTY
25	JC72-00977A запросить цену →	PMO-ACTUATOR MANUAL
26	JC70-00309A запросить цену →	IPR-GROUND EARTH TR
27	6107-001162 запросить цену →	SPRING-TR_R
28	JC66-00526A ✓ в наличии	ROLLER-FEED ROLLER1
29	JC72-00382A запросить цену →	PMO-BUSHING TX
30	JC66-00598A запросить цену →	ROLLER-FEED
31	6107-001165 запросить цену →	SPRING-ACT,MANUAL
32	JC70-00307A запросить цену →	IPR-EARTH TRANSFER
33	JC61-00583A запросить цену →	HOLDER-PTL
34	JC67-00027A запросить цену →	LENS-PTL
35	JC61-00588A ✓ в наличии	BUSH-TR_L
36	JC61-00047A запросить цену →	SPRING-TR_L
37	6107-001164 ✓ в наличии	SPRING-ACT_FEED
38	JC72-00102A ✓ в наличии	PMO-BUSHING TR_L
39	JC70-00310A запросить цену →	IPR-GROUND FUSER
40	JC66-00527A ✓ в наличии	SHAFT-FEED IDLE
41	JC61-00585A запросить цену →	BUSH-FEED IDLE
42	JC61-70958A запросить цену →	SPRING-FEED IDLE
44	6107-001170 запросить цену →	SPRING-CAM PICK-UP
45	JC66-00377A запросить цену →	CAM-PICK_UP
46	JC70-00308A запросить цену →	IPR-GROUND DRIVE
47	JC33-00009A ✓ в наличии	SOLENOID-HB (PICK-UP)
48	JC33-00010A запросить цену →	SOLENOID-HB (MANUAL)
49		TBD TBD 1 X
49-1	JC72-00980A запросить цену →	PMO-GEAR PICK_UPB
49-2	JC72-00979A запросить цену →	PMO-GEAR PICK_UPA
49-3	6107-001167 запросить цену →	SPRING-PICK_UPGEAR
50	JC61-00602A запросить цену →	BRACKET-FEED
51	JC70-00311A запросить цену →	IPR-GROUND TR
52	JC66-00398A ✓ в наличии	SHAPT-FEED
53	6044-000001 запросить цену →	RING-CS
54	JC66-00394A запросить цену →	GEAR-FEED
55	JC66-00396A запросить цену →	GEAR-IDLE
56	JC61-00718A запросить цену →	GUIDE-PAPER
57	JC73-00027A запросить цену →	RMO-RUBBER_FOOT
58		PICK_UPASS’Y TBD 1 O
58-1	JC61-00586A запросить цену →	BUSH-PICK_UP_L
58-2	JC66-00399A запросить цену →	SHAFT-PICK_UP
58-3	JC61-00593A запросить цену →	STOPPER-PICK_UP
58-4	JC72-00982A запросить цену →	PMO-IDLE PICK_UP
58-5	JC72-01231A ✓ в наличии	SPONGE-ROILLER PICK UP
58-6	JC61-00587A запросить цену →	BUSH-PICK_UP_R
58-7	JC61-00591A ✓ в наличии	HOUSING-PICK_UP
59		CLUTCH ASS’Y(FEED ASS’Y) TBD 1 O
59-1	JC66-00393A ✓ в наличии	GEAR-FEED
59-2	JC72-00978A запросить цену →	PMO-COLLAR_SPRING
59-3	6107-001164 ✓ в наличии	SPRING-CLUTCH
59-4	JC72-00981A запросить цену →	PMO-HUB CLUTCH
60		FUSER TBD 1 O
5-6		Руководство по техническому обслуживанию
0	JC96-02733A запросить цену →	ELAHOU-RX DRIVE 1400
1	JC61-00598A запросить цену →	BRACKET-GEAR 1400
2	JC66-00388A запросить цену →	GEAR-FUSER DRV
3	JC66-00391A запросить цену →	GEAR-RDCN Z132/19
4	JC66-00389A запросить цену →	GEAR-PICK_UPDRV
5	6044-000231 запросить цену →	RING-E
6	JC61-00599A запросить цену →	BRACKET-MOTOR 1400
7	JC66-00390A запросить цену →	GEAR-RDCN Z7128
8	JC66-00392A запросить цену →	GEAR-RDCN Z7322
9	JC31-00028A запросить цену →	MOTOR STEP-7.5

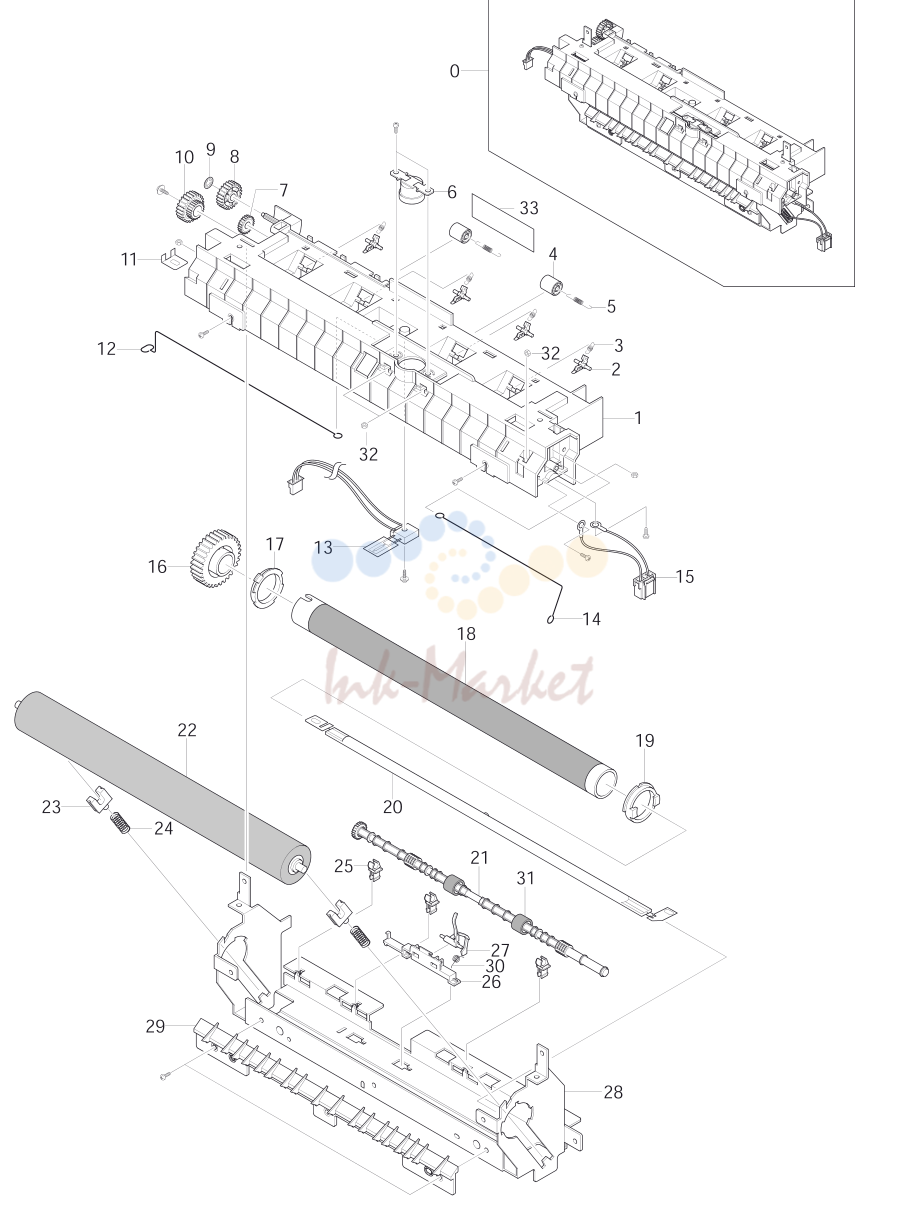

3. Перечень запасных частей

№	Артикул	Описание
0		ELAHOU-FUSER 110V TBD 1 O 110V
1	JC63-00105A запросить цену →	COVER-FUSER
2	JC61-00584A запросить цену →	HOLDER-PLATE CLAW
3	JC61-00064A запросить цену →	SPRING ETC-CLAW
4	JC72-60059A запросить цену →	PMO-ROLLER EXIT
5	JC61-70976A ✓ в наличии	SPRING-EXITF_UP
8	JC66-00396A запросить цену →	GEAR-IDLE
9	6044-000001 запросить цену →	RING-CS
10	JC66-00397A запросить цену →	GEAR-RDCN 2515
11	JC70-00275A запросить цену →	IPR-ELECTRODE_LAMP
12	JC70-00450A запросить цену →	ELECTRODE-WIRE_L
13	1404-001298 ✓ в наличии	THERMISTER-NTC HF
14	JC70-00449A запросить цену →	ELECTRODE-WIRE_R
15	JC39-00239A запросить цену →	CBF HARNESS-FUSER(110V)
16	JC66-00564A ✓ в наличии	GEAR-FUSER,Z37
17	JC61-00589A ✓ в наличии	BUSH-HR_L
18	JC66-00601A ✓ в наличии	NPR-ROLLER_HEAT
19	JC61-00590A ✓ в наличии	BUSH-HR_R
20		LAMP-HALOGEN(110V) TBD 1 O 110V
21	JC66-00380A ✓ в наличии	ROLLER-EXITF_UP
22	JC66-00600A запросить цену →	ROLLER-PRESSURE
23	JC66-10901A ✓ в наличии	BEARING-PRESSURE
24	6107-001168 запросить цену →	SPRING-PR(1400)
25	JC72-00382A запросить цену →	PMO-BUSHING TX
26	JC61-00581A запросить цену →	HOLDER-ACTUATOR
27	JC72-00987A запросить цену →	PMO-ACTUATOR_EXIT
28	JC70-00317A запросить цену →	IPR-FRAME_FUSER
29	JC61-00595A запросить цену →	GUIDE-INPUT
31	JC73-00017A запросить цену →	RMO-RUBBER_EXIT
33	JC68-30928D запросить цену →	LABEL(P)-CAUTION, HOT_FUSER
30	6107-001165 запросить цену →	SPRING ETC-ACT_EXIT
32	6021-000222 запросить цену →	NUT-HEXAGON

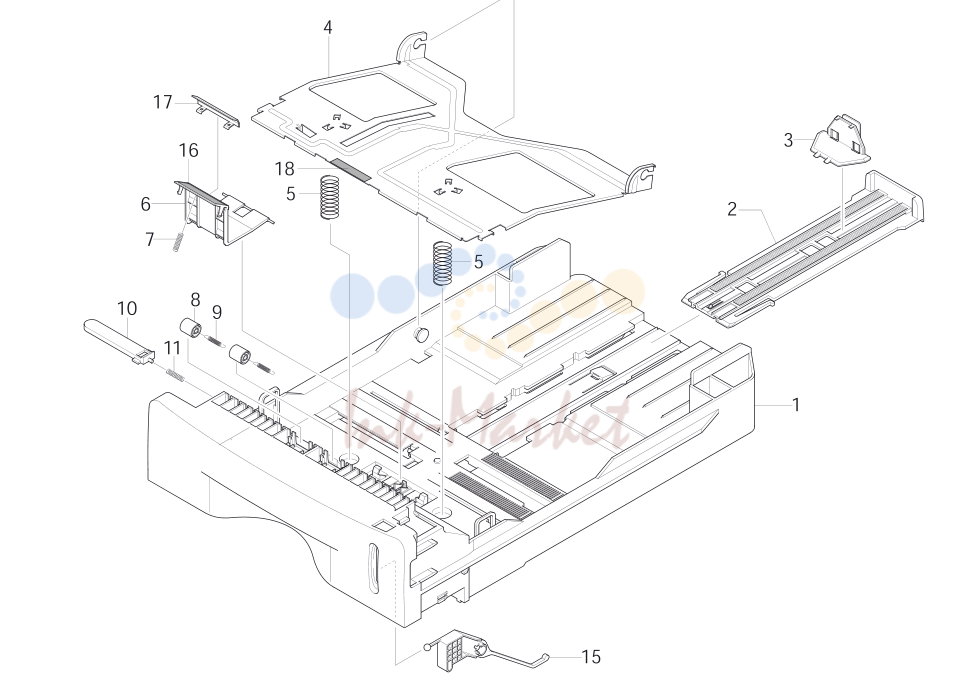

4. Перечень запасных частей

№	Артикул	Описание
0	JC97-01750A запросить цену →	CASSETTE
1	JC61-00578A запросить цену →	FRAME-CASSETTE
2	JC72-00970A запросить цену →	PMO-EXTENSION LARGE
3	JC72-00971A запросить цену →	PMO-EXTENSION SMALL
4	JC61-00603A запросить цену →	PLATE-KNOCK_UP
5	6107-001166 запросить цену →	SPRING-KNOCK_UP
6	JC61-00580A запросить цену →	HOLDER-PAD
7	JC61-70911A запросить цену →	SPRING-FRICTION PAD
8	JC66-00529A запросить цену →	ROLLER-IDLE FEED
9	6107-001047 запросить цену →	SPRING-FEED
10	JC72-00972A запросить цену →	PMO-PLATE_LOCKER
11	JG61-70531A запросить цену →	SPRING-LOCKER
12	JC70-00300A запросить цену →	ADJUST-CASSETTE_L
13	JC70-00301A запросить цену →	ADJUST-CASSETTE_R
14	JG66-40003A запросить цену →	GEAR-PINION
15	JC64-00040A запросить цену →	INDICATOR-LEVER INDICATOR
16	JC73-00140A ✓ в наличии	RPR-FRICTION PAD
17	JC70-00314A ✓ в наличии	IPR-PLATE PAD
18	JC73-00141A ✓ в наличии	RPR-PAD CASSETTE
