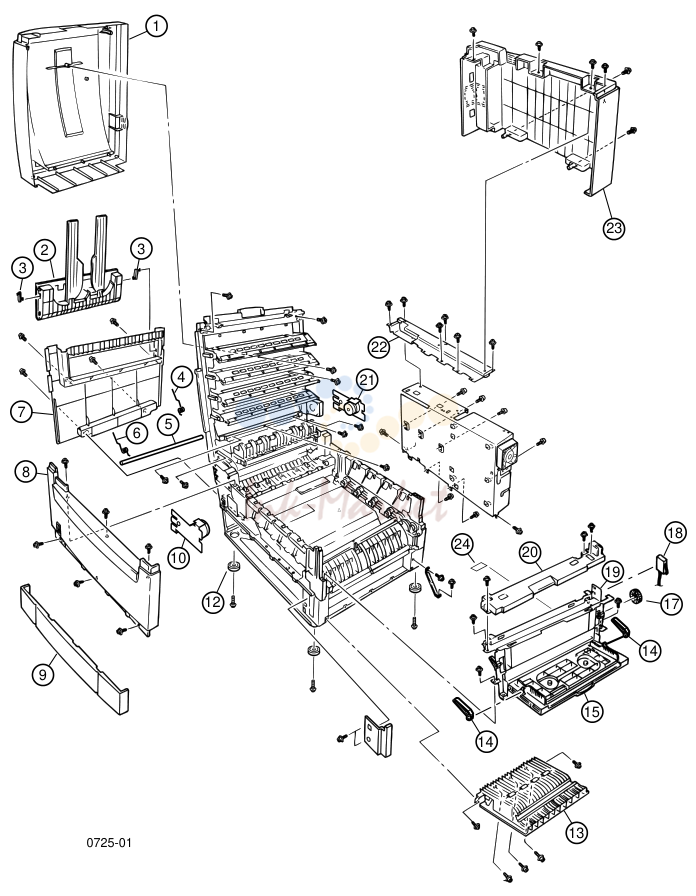

1. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-0998-00 запросить цену → | Top Cover/Face Down Stack Bin | |
| 2 | 116-1083-00 запросить цену → | Side Output Tray/Face Up Stack Tray | |
| 3 | 116-1061-00 запросить цену → | Side Output Tray Link | |
| 4 | 116-1052-00 запросить цену → | Top Cover Hinge Spring - Rear | |
| 5 | 116-1053-00 запросить цену → | Top Cover Hinge Shaft | |
| 6 | 116-1051-00 запросить цену → | Top Cover Hinge Spring - Front | |
| 7 | 116-1006-00 запросить цену → | Left Side Cover | |
| 8 | 116-1004-00 запросить цену → | Front Cover | |
| 9 | 116-1039-00 запросить цену → | Duplex Slot Cover | |
| 10 | 116-1055-00 запросить цену → | Top Cover Damper - Front | |
| 12 | 116-1008-00 запросить цену → | Foot | |
| 13 | 116-1084-00 запросить цену → | Right Side Door | |
| 14 | 012E12690 запросить цену → | Multi-Sheet Bypass Links (Front & Rear) | |
| 15 | 116-1017-00 запросить цену → | Multi-Sheet Bypass Tray | |
| 17 | Multi-Sheet Bypass Drive Gear (part of 116-1037-00 Gear Kit) | ||
| 18 | 116-1025-00 запросить цену → | Top Cover Interlock Switch | |
| 19 | 116-1016-00 запросить цену → | Multi-Sheet Bypass Pick Assembly | |
| 20 | 116-1018-00 запросить цену → | Multi-Sheet Bypass Feeder Top Cover | |
| 21 | 116-1056-00 запросить цену → | Top Cover Damper - Rear | |
| 22 | 116-1059-00 запросить цену → | Top Cable Shield | |
| 23 | 116-1005-00 запросить цену → | Rear Cover | |
| 24 | 5602000P00 запросить цену → | Temperature/Humidity Sensor Board | |
| 154 | Phaser 2135 Color Printer |

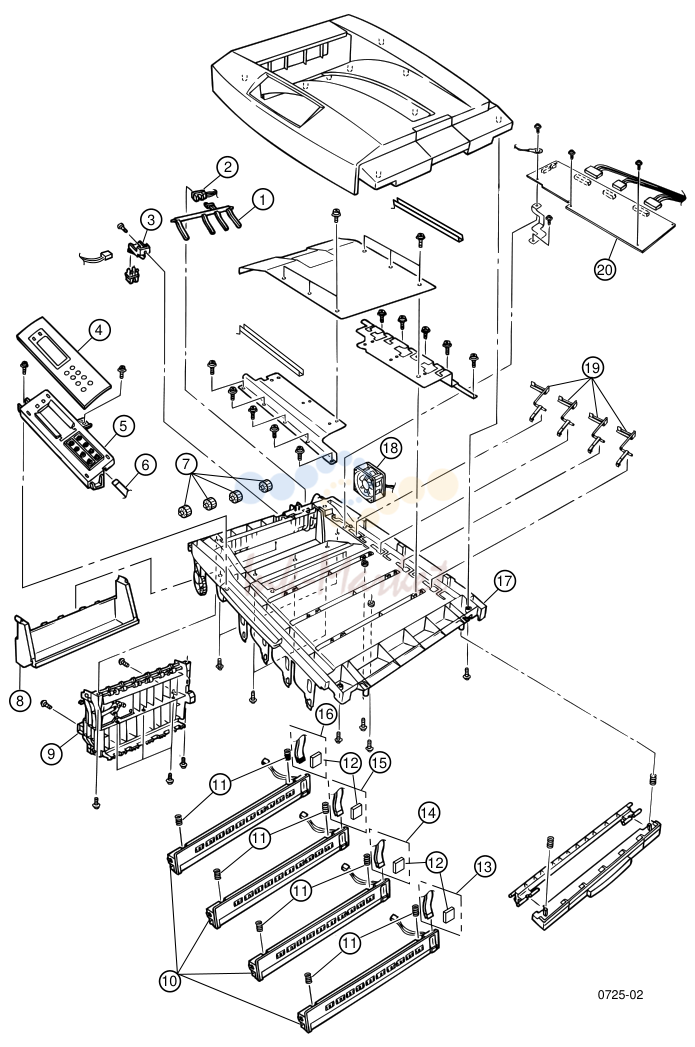

2. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Exit/Stack Full Sensor Actuator (part of 116-1036-00 Flag Kit) | ||
| 2 | 116-1000-00 запросить цену → | Exit/Stack Full Sensor | |
| 3 | 116-1054-00 запросить цену → | Top Output (Face-down) Eject Sensor Assembly | |
| 4 | 116-1082-00 запросить цену → | Control Panel Bezel | |
| 5 | 116-1003-00 запросить цену → | Control Panel Assembly | |
| 6 | Control Panel Tape Harness (part of 116-1035-00 Harness Kit) | ||
| 7 | Idler Rollers/Face Up Side Tray (part of 116-1038-00 Hardware Kit) | ||
| 8 | 116-1057-00 запросить цену → | Top Cover/Stack Bin - Inner Cover | |
| 9 | 116-1002-00 запросить цену → | Eject Guide Assembly | |
| 10 | 116-0999-00 запросить цену → | LED Bar Assembly | |
| 11 | LED Assembly Spring (part of 116-1038-00 Hardware Kit) | ||
| 12 | 26-pin запросить цену → | LED Connector (part of 116-1035-00 Harness Kit) | |
| 13 | Black LED Wiring Harness (part of 116-1035-00 Harness Kit) | ||
| 14 | Yellow LED Wiring Harness (part of 116-1035-00 Harness Kit) | ||
| 15 | Magenta LED Wiring Harness (part of 116-1035-00 Harness Kit) | ||
| 16 | Cyan LED Wiring Harness (part of 116-1035-00 Harness Kit) | ||
| 17 | 116-1001-00 запросить цену → | Top Cover Inner Frame | |
| 18 | 116-1024-00 запросить цену → | Fuser Fan | |
| 19 | Toner Cartridge Sensor Actuator (part of 116-1036-00 Flag Kit) | ||
| 20 | 140E45610 запросить цену → | LED/Toner Control Board | |
| 156 | Phaser 2135 Color Printer |

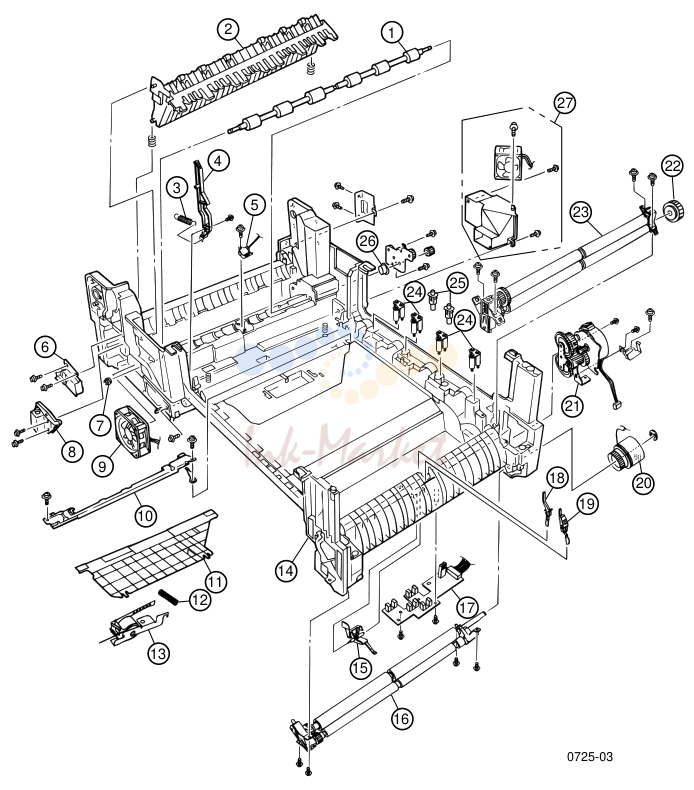

3. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1022-00 запросить цену → | Fuser Exit Roller | |
| 2 | 116-1019-00 запросить цену → | Duplex Guide Assembly | |
| 3 | Fuser Latch Handle Spring (part of 116-1038-00 Hardware Kit) | ||
| 4 | 003E55690 запросить цену → | Fuser Latching Handle (Front) | |
| 5 | 130K65670 запросить цену → | Fuser Exit Sensor Assembly | |
| 6 | 116-1021-00 запросить цену → | Top/Side Output Solenoid Assembly | |
| 7 | Fuser Exit Roller Bushing (Front) (part of 116-1038-00 Hardware Kit) | ||
| 8 | 116-1020-00 запросить цену → | Duplex Gate Solenoid Assembly | |
| 9 | 116-1066-00 запросить цену → | Front Power Supply Fan | |
| 10 | 116-1032-00 запросить цену → | Color Registration Sensor Assembly | |
| 11 | 116-1030-00 запросить цену → | Color Registration Plate Shutter | |
| 12 | Registration Shutter Spring (part of 116-1038-00 Hardware Kit) | ||
| 13 | 121K26000 запросить цену → | Color Registration Shutter Solenoid | |
| 14 | 116-1087-00 запросить цену → | Printer Chassis | |
| 15 | B Registration Entrance Sensor Flag (part of 116-1036-00 Flag Kit) | ||
| 16 | 116-1015-00 запросить цену → | Registration Roller Assembly (B) | |
| 17 | 160K79190 запросить цену → | Entrance Sensor Board | |
| 18 | A Registration Exit Sensor Actuator (Belt Entrance) | ||
| 19 | A Registration Entrance Sensor Actuator (part of 116-1036-00 Flag Kit) | ||
| 20 | 121K25810 запросить цену → | Registration Clutch | |
| 21 | 116-1012-00 запросить цену → | Registration Motor Assembly | |
| 22 | Registration Drive Gear A (part of 116-1037-00 Gear Kit) | ||
| 23 | 116-1014-00 запросить цену → | Registration Roller Assembly (A) | |
| 24 | 115K01970 запросить цену → | Drum Contact Assembly | |
| 25 | 116-1068-00 запросить цену → | Transfer Contact Assembly | |
| 26 | Fuser Exit Roller Bushing (Back) (part of 116-1038-00 Hardware Kit) | ||
| 27 | 116-1028-00 запросить цену → | Rear Power Supply Fan | |
| 158 | Phaser 2135 Color Printer |

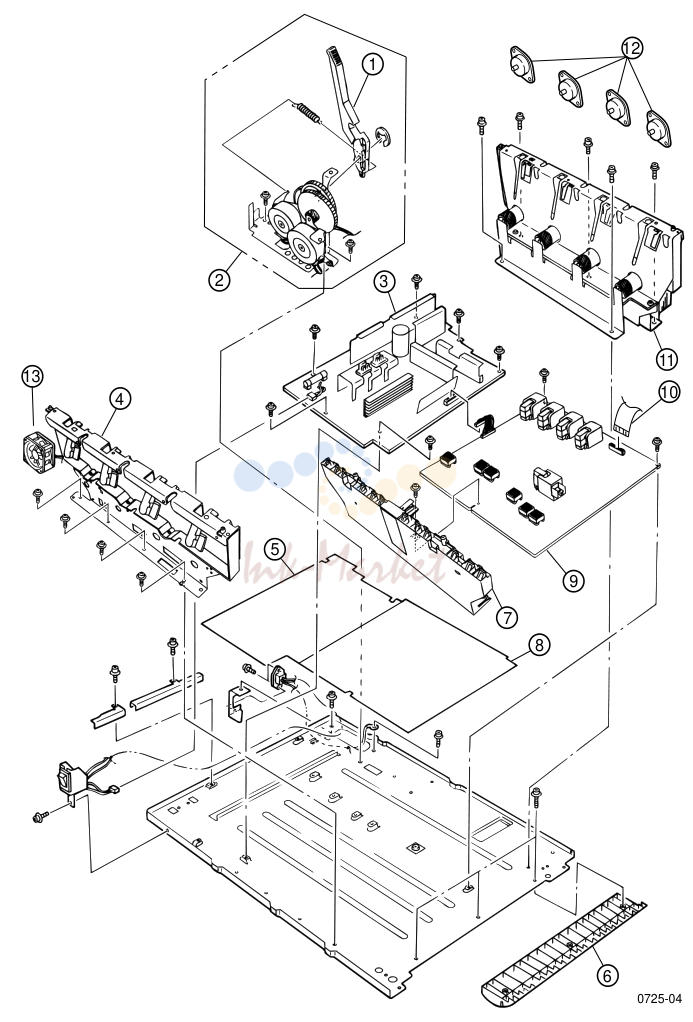

4. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 003E55700 запросить цену → | Fuser Latching Handle (Rear) | |
| 2 | 116-1011-00 запросить цену → | Transfer Belt Motor Assembly | |
| 3 | 116-1026-00 запросить цену → | Low Voltage Power Supply (115 VAC) | |
| 4 | 116-1029-00 запросить цену → | Front Plate Assembly | |
| 5 | 116-1034-00 запросить цену → | Low Voltage Power Supply Insulator | |
| 6 | 116-1067-00 запросить цену → | Duplex Exit Paper Guide | |
| 7 | 115K01960 запросить цену → | Rear Contact Assembly | |
| 8 | 116-1033-00 запросить цену → | High Voltage Power Supply Insulator | |
| 9 | 105K25120 запросить цену → | High Voltage Power Supply | |
| 10 | High Voltage Tape Harness (part of 116-1035-00 Harness Kit) | ||
| 11 | 116-1063-00 запросить цену → | Back Plate Assembly w/ Imaging Drum Drive Gears | |
| 12 | 116-1064-00 запросить цену → | Imaging Drum Motor | |
| 13 | 41431602 запросить цену → | Chassis fan | |
| 160 | Phaser 2135 Color Printer |

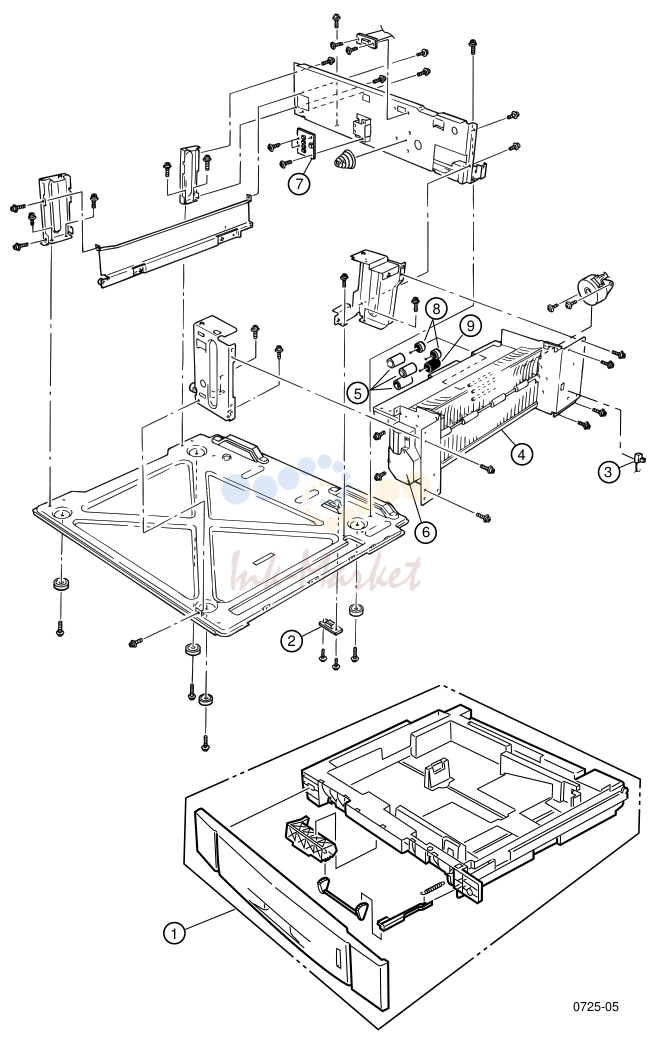

5. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1009-00 запросить цену → | Universal Paper Tray | |
| 2 | 116-1085-00 запросить цену → | Connector with Harness | |
| 3 | 116-1065-00 запросить цену → | Right Cover Interlock Switch | |
| 4 | 116-1086-00 запросить цену → | Main Feeder Assembly | |
| 5 | 116-1062-00 запросить цену → | Paper Feed Roller | |
| 6 | 116-1010-00 запросить цену → | Media Plate Lift Motor | |
| 7 | 116-1007-00 запросить цену → | Paper Size Sensing Board (includes Ribbon Harness) | |
| 8 | 41402901 запросить цену → | Roller Clutches (Bearing, One-Way) | |
| 9 | 41406601 запросить цену → | Roller Torque Limiter | |
| 162 | Phaser 2135 Color Printer |
6. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1050-00 запросить цену → | Electrical Card Cage | |
| 2 | 116-1023-00 запросить цену → | Electrical Chassis Cooling Fan | |
| 3 | 537E61970 запросить цену → | CRU EEPROM 816A2323M000 | |
| 4 | 116-1031-00 запросить цену → | Engine Controller Board | |
| 5 | 671-5269-00 запросить цену → | System Controller Board (EFI Controller), Image Processor | |
| 6 | 156-4811-10 запросить цену → | 64-Mbyte | RAM DIMM |
| 7 | 650-4209-00 запросить цену → | Internal IDE hard drive, programmed | |
| 8 | 160-1060-00 запросить цену → | Outer (Rear) Shield Plate | |
| 9 | 674-5282-00 запросить цену → | Code ROM DIMM | |
| 164 | Phaser 2135 Color Printer |

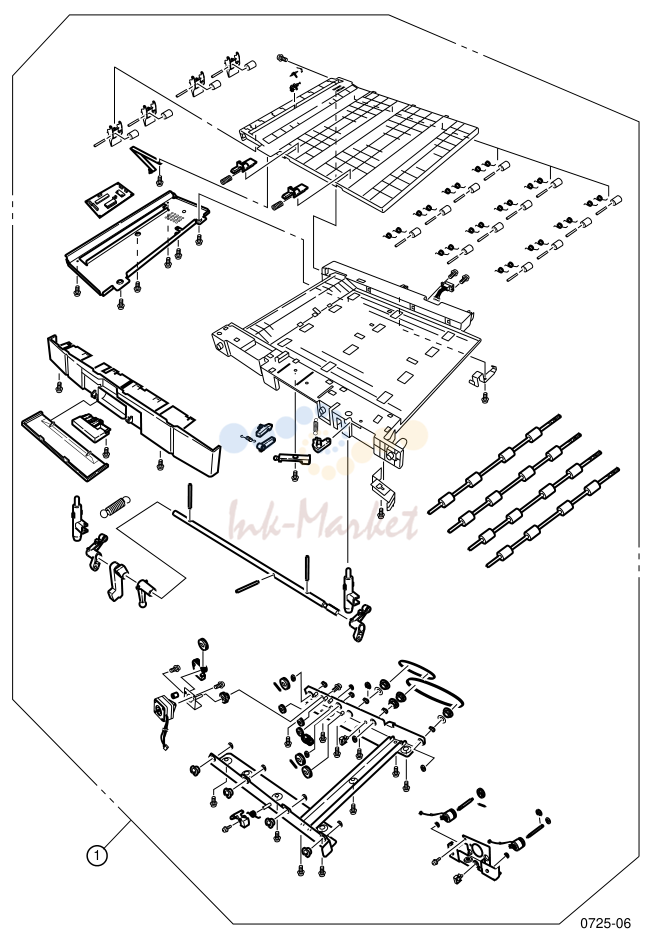

7. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 116-1045-00 запросить цену → | Lower Tray Assembly Left Cover | |
| 2 | 116-1043-00 запросить цену → | Lower Tray Assembly Front Right Cover | |
| 3 | 116-1009-00 запросить цену → | Lower Tray Assembly Universal Tray | |
| 4 | 116-1013-00 запросить цену → | Castor Wheel | |
| 5 | 116-1046-00 запросить цену → | Lower Tray Assembly Right Side Cover (Door) | |
| 6 | 116-1047-00 запросить цену → | Lower Tray Assembly Main Feeder Assembly | |
| 7 | 116-1048-00 запросить цену → | Lower Tray Assembly Control Board | |
| 8 | 116-1044-00 запросить цену → | Lower Tray Assembly Rear Cover | |
| 9 | 116-1040-00 запросить цену → | Lower Tray Assembly Top Connector | |
| 166 | Phaser 2135 Color Printer |
