Содержание
- 1. Part Name and description
- 2. Part Name and description
- 3. Part Name and description
- 4. Part Name and description
- 5. Part Name and description
- 6. Part Name and description
- 7. Part Name and description
- 8. Part Name and description
- 9. Part Name and description

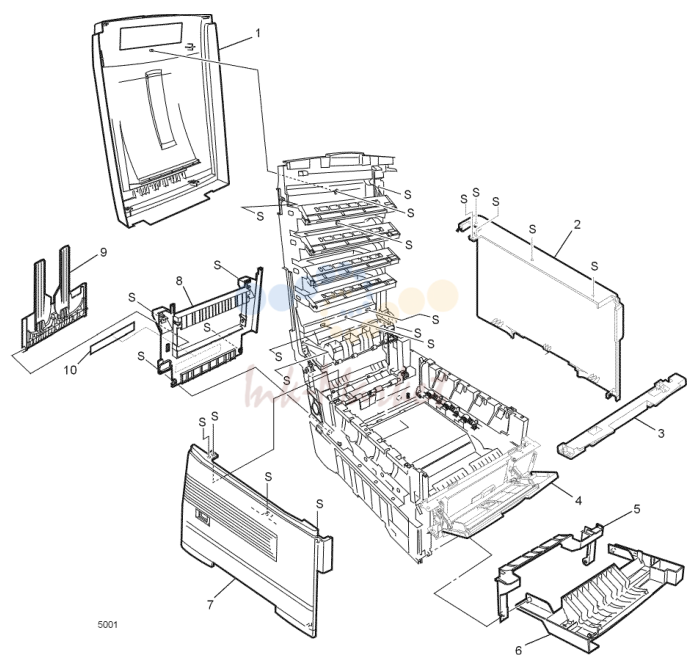

1. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 802E33490 запросить цену → | Top Cover | |
| 2 | 802K24020 запросить цену → | Right Side Cover | |
| 3 | 802E34550 запросить цену → | Multi-sheet Bypass Feeder Assembly Top Cover | |
| 4 | 802K24030 запросить цену → | Multi-sheet Bypass Feeder Assembly | |
| 5 | 055K30000 запросить цену → | Front Cover Inner Baffle | |
| 6 | 802K24010 запросить цену → | Front Cover Assembly | |
| 7 | 802E33510 запросить цену → | Left Side Cover | |
| 8 | 802E33500 запросить цену → | Rear Cover | |
| 9 | 055K50620 запросить цену → | Face Up Tray | |
| 10 | - - - - - Label (part of Rear Cover) | ||
| 188 | Phaser 1235 Network Color Printer |

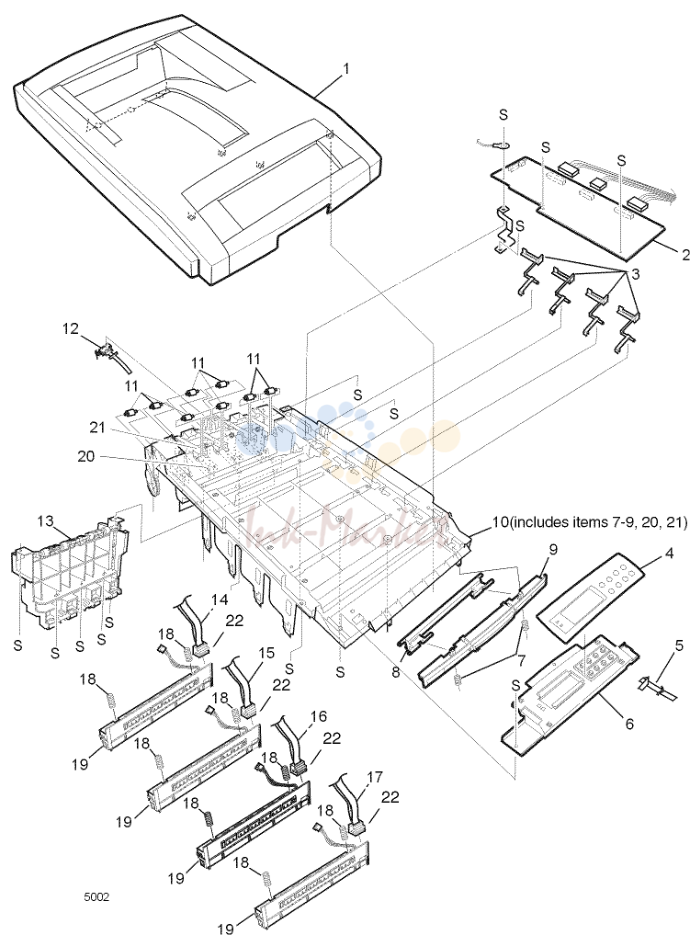

2. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 802E33490 запросить цену → | Top Cover | |
| 2 | 140E45610 запросить цену → | Toner Sensor Board | |
| 3 | - - - - - Toner Sensor Actuator (part of Flag Kit, p.n. 600K88990)) | ||
| 4 | 056E04120 запросить цену → | Control Panel Bezel (English) | |
| 5 | - - - - - Control Panel Tape Harness (part of Harness Kit, p.n. 600K88980) | ||
| 6 | 101K42810 запросить цену → | Control Panel Assembly | |
| 7 | - - - - - Top Cover Latch Springs (part of item 10) | ||
| 8 | - - - - - Top Cover Latch (part of item 10) | ||
| 9 | - - - - - Top Cover Handle (part of item 10) | ||
| 10 | 600K88450 запросить цену → | Top Cover Inner Frame Kit (includes items 7-9, 20, 21) | |
| 11 | 022E24900 запросить цену → | Eject Roller | |
| 12 | 130K65650 запросить цену → | Stack Full Sensor w/actuator | |
| 13 | 038K13450 запросить цену → | Eject Guide Assembly | |
| 14 | - - - - - LED Harness C (part of Harness Kit, p.n. 600K88980) | ||
| 15 | - - - - - LED Harness M ((part of Harness Kit, p.n. 600K88980) | ||
| 16 | - - - - - LED Harness Y (part of Harness Kit, p.n. 600K88980) | ||
| 17 | - - - - - LED Harness K (part of Harness Kit, p.n. 600K88980) | ||
| 18 | - - - - - LED Assembly Spring (part of Hardware Kit, p.n. 600K89010) | ||
| 19 | 107K01920 запросить цену → | LED Assembly | |
| 20 | - - - - - Lower Eject Roller Bracket (part of item 10) | ||
| 21 | - - - - - Upper Eject Roller Bracket (part of item 10) | ||
| 22 | - - - - - 26 Pin LED Connector (part of Harness Kit, p.n. 600K88980) | ||
| 190 | Phaser 1235 Network Color Printer |

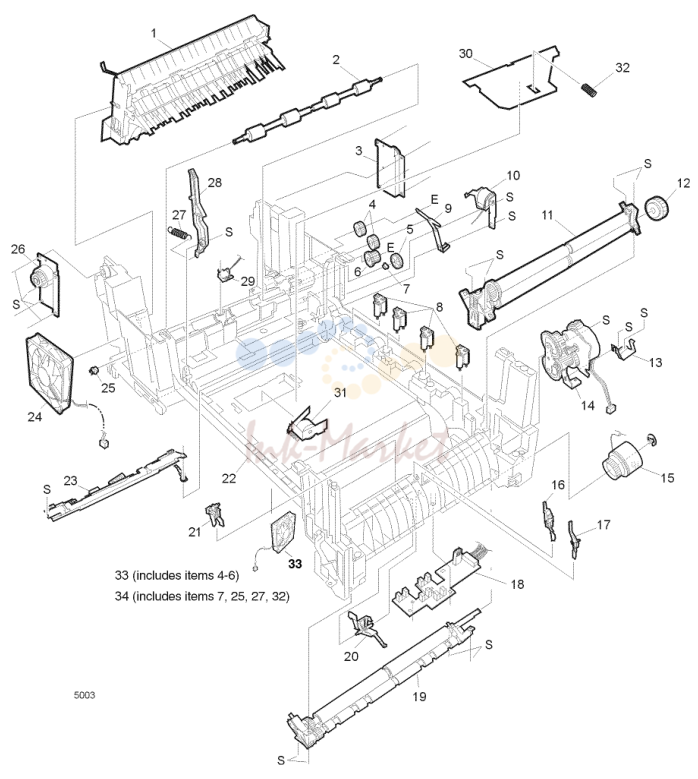

3. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 038K13460 запросить цену → | Duplex Guide Assembly | |
| 2 | 022E24940 запросить цену → | Fuser Exit Roller | |
| 3 | 009K01960 запросить цену → | Right Top Cover Spring Assembly | |
| 4 | - - - - - Fuser Drive Gear A (part of Gear Kit, p.n. 600K89000) | ||
| 5 | - - - - - Fuser Drive Gear B (part of Gear Kit, p.n. 600K89000) | ||
| 6 | - - - - - Fuser Drive Gear C (part of Gear Kit, p.n. 600K89000) | ||
| 7 | - - - - - Fuser Exit Roller Bushing (Right) (part of Hardware Kit, p.n. | ||
| 8 | 115K01970 запросить цену → | Drum Contact Assembly | |
| 9 | 115E01970 запросить цену → | Fuser Exit Roller Contact | |
| 10 | 121K25800 запросить цену → | Duplex Gate Solenoid Assembly | |
| 11 | 022K78610 запросить цену → | Registration Roller Assembly A | |
| 12 | 007K11730 запросить цену → | Registration Drive Gear A | |
| 13 | - - - - - Registration Motor Ground Contact | ||
| 14 | 127K35200 запросить цену → | Registration Motor Assembly | |
| 15 | 121K25810 запросить цену → | Registration Clutch | |
| 16 | - - - - - A Registration Exit Sensor Actuator (part of Flag Kit, p.n. 600K88990) | ||
| 17 | - - - - - A Registration Entrance Sensor Actuator (part of Flag Kit, p.n. | ||
| 18 | 600K88480 запросить цену → | Entrance Sensor Board w/harness | |
| 19 | 022K78620 запросить цену → | Registration Roller Assembly B | |
| 20 | - - - - - B Registration Entrance Sensor Actuator (part of Flag Kit, p.n. | ||
| 21 | - - - - - Waste Toner Sensor Actuator (part of Flag Kit, p.n. 600K88990) | ||
| 22 | 101K42820 запросить цену → | Printer Unit Chassis | |
| 23 | 130K65680 запросить цену → | Color Registration Sensor Assembly | |
| 24 | 127K35230 запросить цену → | Main Cooling Fan | |
| 25 | - - - - - Fuser Exit Roller Bushing (Left) (part of Hardware Kit, p.n. 600K89010) | ||
| 26 | 009K01950 запросить цену → | Left Top Cover Spring Assembly | |
| 27 | - - - - - Fuser Latching Handle Spring (part of Hardware Kit, p.n. 600K89010) | ||
| 28 | 003E55690 запросить цену → | Fuser Latching Handle (Left) | |
| 29 | 130K65670 запросить цену → | Exit Sensor Assembly | |
| 30 | 815E06790 запросить цену → | Registration Shutter Plate | |
| 31 | 121K26000 запросить цену → | Registration Shutter Solenoid | |
| 32 | - - - - - Shutter Spring (part of Hardware Kit, p.n. 600K89010) | ||
| 33 | 116-0992-00 запросить цену → | Low-Voltage Power Supply Fan | |
| 192 | Phaser 1235 Network Color Printer |
4. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 127K35180 запросить цену → | Main Motor Assembly | |
| 2 | 115K02020 запросить цену → | Transfer Contact Assembly | |
| 3 | 118E16970 запросить цену → | Power Supply Insulation | |
| 4 | 015K55950 запросить цену → | Left Plate Assembly | |
| 5 | 127K35190 запросить цену → | Transfer Belt Motor Assembly | |
| 6 | - - - - - Fuser Latching Handle Spring (part of Hardware Kit, p.n. 600K89010) | ||
| 7 | 003E55700 запросить цену → | Fuser Latching Handle (Right) | |
| 8 | 127K35170 запросить цену → | Main Feeder Drive Motor | |
| 9 | - - - - - Gear H1(part of Gear Kit, p.n. 600K89000) | ||
| 10 | - - - - - Gear H2 (part of Gear Kit, p.n. 600K89000) | ||
| 11 | - - - - - Lower Plate | ||
| 12 | 116-1058-00 запросить цену → | High-Voltage Power Supply Fan | |
| 194 | Phaser 1235 Network Color Printer |

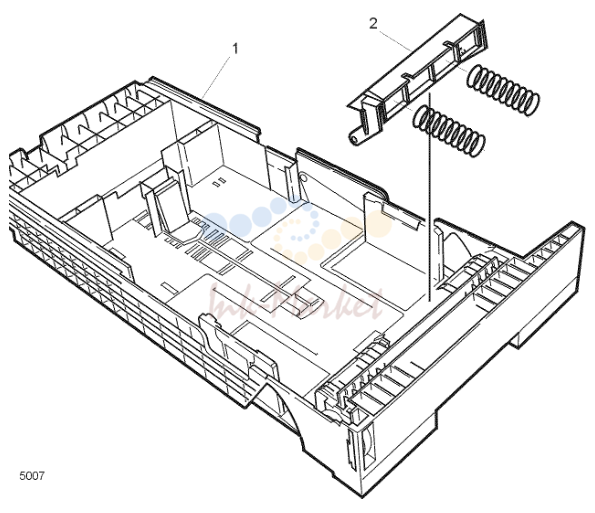

5. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 050K50630 запросить цену → | Paper Tray Cassette | |
| 2 | 600K89020 запросить цену → | Retard Pad and Springs Kit | |
| 196 | Phaser 1235 Network Color Printer |

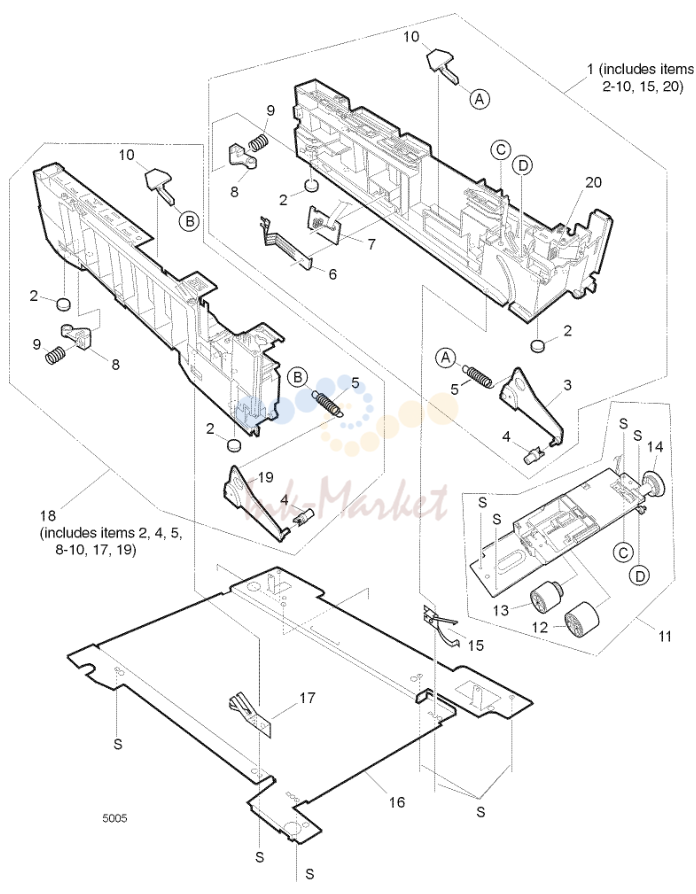

6. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 032K03330 запросить цену → | Paper Tray 1 Right Guide Assembly (includes items 2-10, 15, 20) | |
| 2 | 017E09930 запросить цену → | Foot | |
| 3 | - - - - - Paper Tray Lift Arm (Right) (part of item 1 and 18) | ||
| 4 | - - - - - Plastic Roller (part of Hardware Kit, p.n. 600K89010) | ||
| 5 | - - - - - Paper Tray Lift Spring (part of item 1 & part of item 18) | ||
| 6 | 120E20420 запросить цену → | Paper Size Actuator | |
| 7 | 140E45620 запросить цену → | Paper SIze Sensing Board w/Harness | |
| 8 | - - - - - Paper Tray Lock (part of item 1 & part of item 18) | ||
| 9 | - - - - - Paper Tray Lock Spring (part of item 1 & part of item 18) | ||
| 10 | - - - - - Plastic Slide (part of item 1 and 18) | ||
| 11 | 022K78600 запросить цену → | Main Feeder Assembly | |
| 12 | - - - - - Feed Roller (part of Paper Feed Kit, p.n. 600K89320) | ||
| 13 | - - - - - Nudger Roller (part of Paper Feed Kit, p.n. 600K89320) | ||
| 14 | - - - - - Main Feeder Drive Gear (part of Gear Kit, p.n. 600K89000) | ||
| 15 | - - - - - Right Duplex Ground Contact (part of item 1) | ||
| 16 | - - - - - Bottom Plate | ||
| 17 | - - - - - Left Duplex Ground Contact (part of item 18) | ||
| 18 | 032K03320 запросить цену → | Paper Tray 1 Left Guide Assembly (includes items 2, 4, 5, 8-10, 17, 19) | |
| 19 | - - - - - Paper Tray Lift Arm (Left) (part of item 18) | ||
| 20 | - - - - - Duplex Connector (part of item 1) | ||
| 198 | Phaser 1235 Network Color Printer |

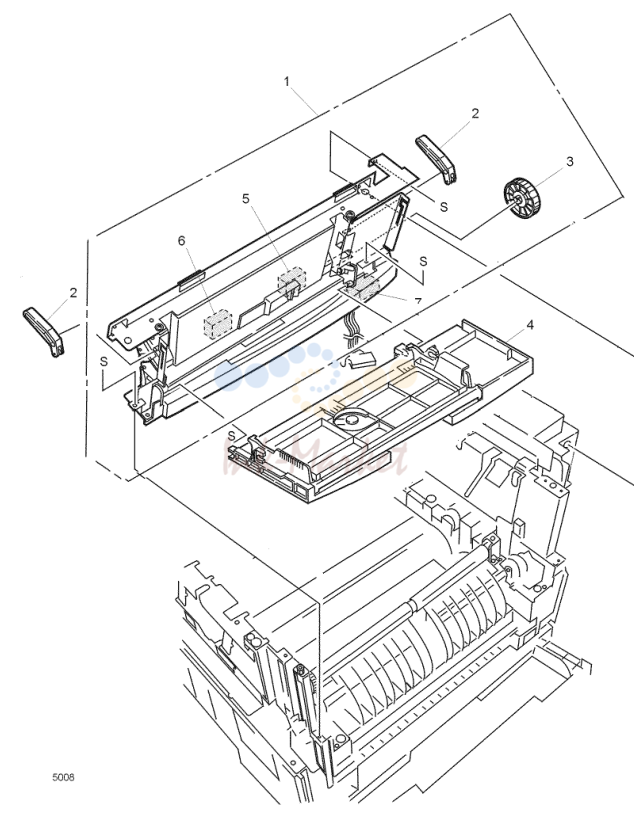

7. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 022K78630 запросить цену → | Multi-sheet Bypass Feeder Assembly | |
| 2 | 012E12690 запросить цену → | Link | |
| 3 | 007K11740 запросить цену → | Multi-sheet Bypass Feeder Drive Gear | |
| 4 | 802K24030 запросить цену → | Multi-sheet Bypass Feeder Cover Assembly | |
| 5 | - - - - - Multi-sheet Bypass OHP Sensor (part of item 1) | ||
| 6 | - - - - - Multi-sheet Bypass Tray Empty Sensor (part of item 1) | ||
| 200 | Phaser 1235 Network Color Printer |

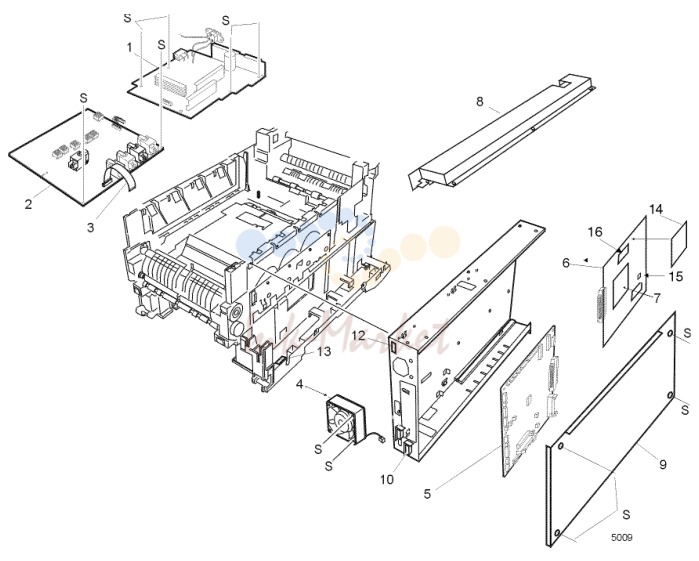

8. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 105K25110 запросить цену → | Low Voltage Power Supply (115V) | |
| 2 | 105K25120 запросить цену → | High Voltage Power Supply | |
| 3 | - - - - - High Voltage Tape Harness (part Harness Kit, p.n. 600K88980)) | ||
| 4 | 127K35220 запросить цену → | Electrical Chassis Cooling Fan | |
| 5 | 140E45640 запросить цену → | Print Engine Controller Board | |
| 6 | 672-1595-00 запросить цену → | System Controller Board (Image Processor Board) | |
| 7 | 121K25530 запросить цену → | Internal Hard Drive | |
| 8 | - - - - - Shield Plate | ||
| 9 | - - - - - Right Shield Plate | ||
| 10 | 110K13470 запросить цену → | Front Cover B Interlock Switch | |
| 12 | 110K13450 запросить цену → | Top Cover A Interlock Switch | |
| 13 | 162K68220 запросить цену → | Paper Tray 2 Connector with Harness | |
| 14 | 098S04423 запросить цену → | Token Ring Card | |
| 15 | 537E61970 запросить цену → | Print Engine Controller EEPROM | |
| 16 | 156-4811-00 запросить цену → | 64-Mbyte | RAM DIMM |
| 202 | Phaser 1235 Network Color Printer |
9. Part Name and description
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 140E46240 запросить цену → | Feeder Control Board | |
| 2 | 962K00700 запросить цену → | Upper Connector w/harness | |
| 3 | 962K00690 запросить цену → | Lower Connector w/harness | |
| 4 | 022K79500 запросить цену → | Idler Roller Assembly | |
| 5 | 127K40870 запросить цену → | Feeder Motor | |
| 6 | 121K26030 запросить цену → | Feeder Clutch | |
| 7 | 022K79510 запросить цену → | Feeder Drive Assembly | |
| 8 | 017E09930 запросить цену → | Foot (4) | |
| 9 | 120E20420 запросить цену → | Paper Size Actuator | |
| 10 | 140E45620 запросить цену → | Paper Size Sensing Board w/Harness | |
| 206 | Phaser 1235 Network Color Printer |
