Xerox P600 — каталог запчастей со схемами

Содержание

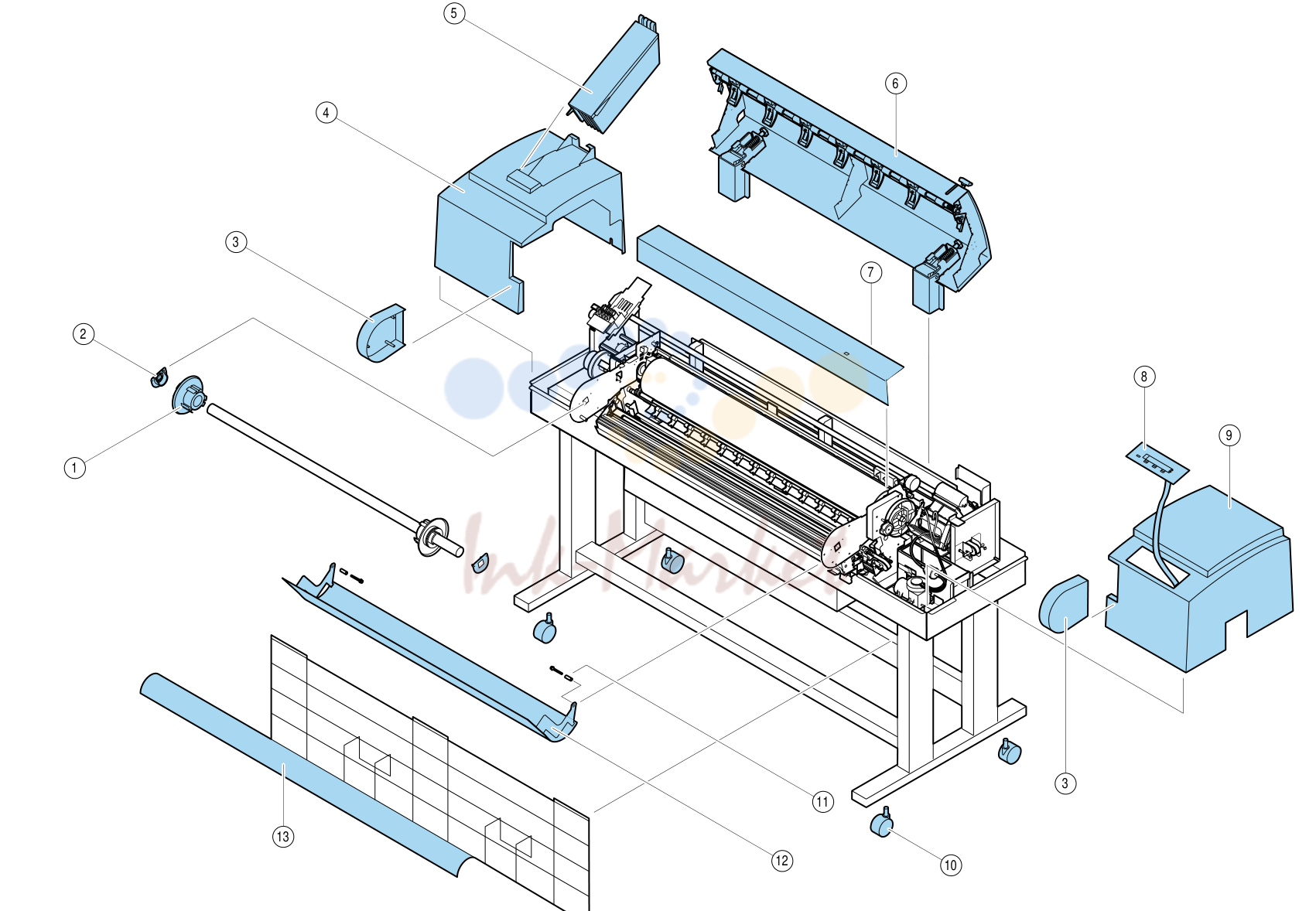

1. A Field Replaceable Units List
2. Figure A-1 The printer exterior FRUs
3. FRU Replaceable Parts List A

1. A Field Replaceable Units List

№	Артикул	Описание
1	118-9493-00 запросить цену →	1 Adjustable Roll Holder End Piece
2	118-9401-00 запросить цену →	1 Media Roll Support Holder (Left & Right)
3	118-9396-00 запросить цену →	1 Cabinet: Roll End Cover (Left or Right)
4	118-9400-00 запросить цену →	1 Cabinet: Left Side Cover
5	118-9307-00 запросить цену →	1 Ink Loader (Ink Stick Cassette)
6	118-9398-00 запросить цену →	1 Cabinet: Top Cover Assy. (including
7	118-9317-00 запросить цену →	Cabinet: Paper Guide/Cover
8	650-3257-00 запросить цену →	1 Front Panel LCD Board and Bezel
9	118-9399-00 запросить цену →	1 Cabinet: Right Side Cover
10	118-9395-00 запросить цену →	2 Casters Kit
11	118-9318-00 запросить цену →	Roll Cover Spacer Pin Kit
12	118-9322-00 запросить цену →	1 Cabinet: Roll Cover
13	118-9316-00 запросить цену →	1 Output Bin

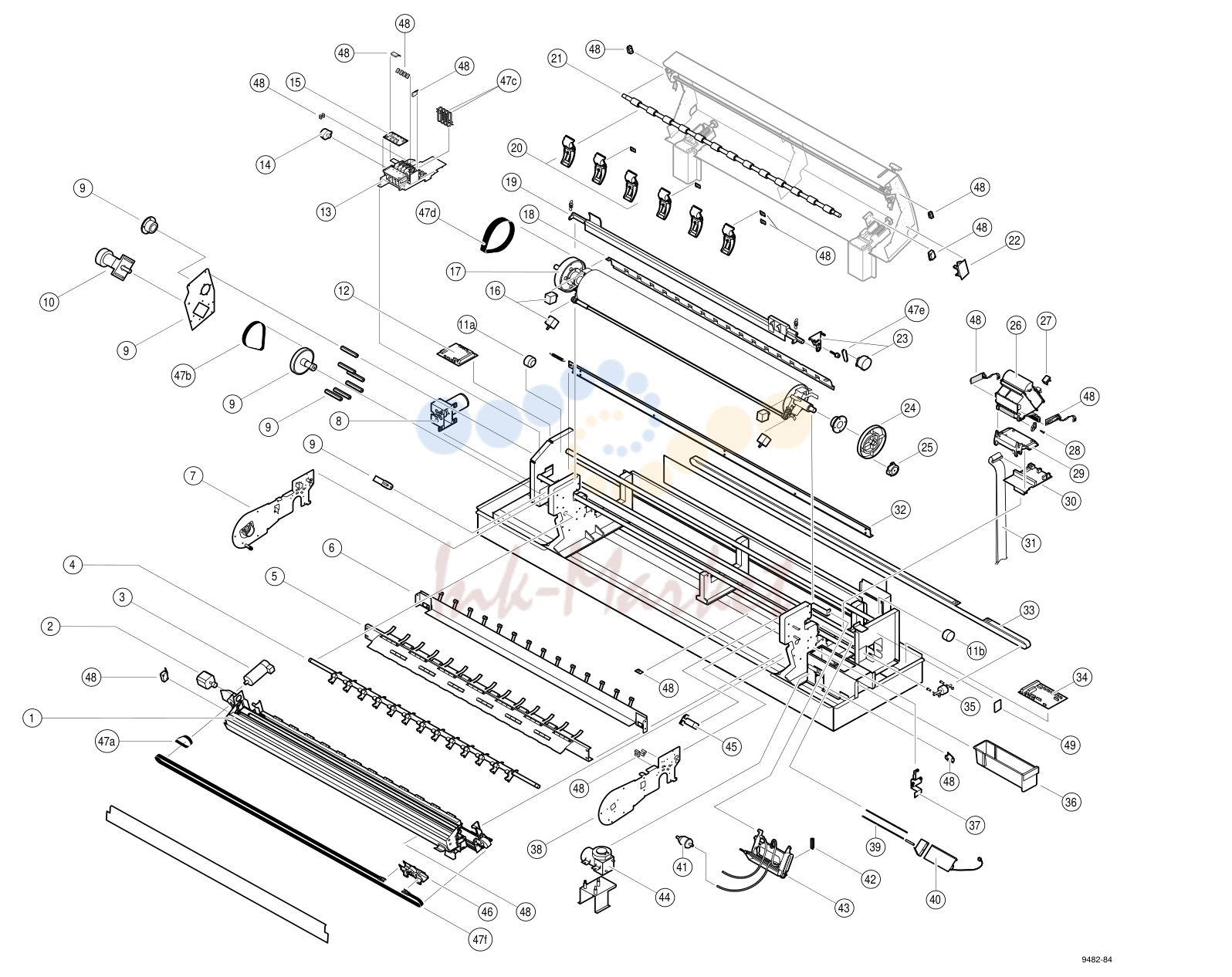

2. Figure A-1 The printer exterior FRUs

№	Артикул	Описание
34	118-9288-00 запросить цену →	1 Right Junction Board Assy.
1	118-9321-00 запросить цену →	1 Fuser Upper & Lower Assy.
35	118-9305-00 запросить цену →	1 X-Axis Return Pulley
2	118-9323-00 запросить цену →	Paper Exit Motor Assy. (w/Pulley)
36	118-9308-00 запросить цену →	1 Waste Bin (Drawer)
3	118-9297-00 запросить цену →	1 Fuser Motor Assy. (w/Pulley)
37	118-9309-00 запросить цену →	1 Waste Bin Lock
4	118-9325-00 запросить цену →	1 Stripper Finger Assy.
38	118-9320-00 запросить цену →	1 Right Paper Holder Assy.
5	118-9494-00 запросить цену →	1 Lower Roller/Guide Asembly
39	384-1765-00 запросить цену →	1 Drip Plate Rods
6	118-9326-00 запросить цену →	1 Clamp (Bail) Roller Assy.
40	650-2652-03 запросить цену →	1 Drip Plate Assy.
7	118-9319-00 запросить цену →	1 Left Paper Holder Assy.
41	378-0387-00 запросить цену →	1 Air Filter
8	118-9296-00 запросить цену →	1 X-Axis Motor Assy. (w/Pulley)
42	650-2391-01 запросить цену →	1 Head Wiper PM Kit (Pkg. of 5)
9		Y-axis Drive Gear Assembly
43	650-3097-01 запросить цену →	1 Purge System Assy. (Maintenance
10	118-9295-00 запросить цену →	1 Y-Axis Motor Assy. (w/Pulley)
44	650-2263-00 запросить цену →	1 Air Pump Assy
45	118-9327-00 запросить цену →	1 Clamp Stop
12	118-9289-00 запросить цену →	1 Left Junction Board Assy.
46	118-9324-00 запросить цену →	1 Fuser Carriage Shuttle
13	118-9300-00 запросить цену →	1 Ink Loader Motor Assembly
14	118-9496-00 запросить цену →	1 Printhead Door Motor
15	118-9497-00 запросить цену →	1 Ink Loader Circuit Board 47b Y-Motor (Idler) Belt
16	118-9313-00 запросить цену →	2 Drum Solenoid Kit (two solenoids) 47d Ink Loader Belts (2)
17	118-9312-00 запросить цену →	1 Drum Assy.
18	118-9315-00 запросить цену →	1 Paper Clamp
48	118-9293-00 запросить цену →	Optical Sensor/ Interlock Switch Kit
19	118-9314-00 запросить цену →	1 Media Back Tension Blade Fuser open switch
20	118-9424-00 запросить цену →	1 Upper Media Guide Kit (3) Ink Low Sensor
21	118-9397-00 запросить цену →	1 Upper Roller Assy.
22	118-9498-00 запросить цену →	1 Top Cover Junction Board
23	118-9299-00 запросить цену →	1 Head to Media Assy. & Stepper Motor Top Cover Latched Sesnor
24	118-9495-00 запросить цену →	1 Head Maintenance Cam Gear Paper Input Senor
25	118-9298-00 запросить цену →	1 Head Maintenance Cam Motor
26	650-3414-00 запросить цену →	1 Printhead Assy. Waste Bin Sensor
29	118-9304-00 запросить цену →	1 Head Mounting Bracket/Carriage Casting 49 118-9501-00 1 Heater Interconnect Board
30	650-3596-00 запросить цену →	1 Head Carriage Bd. 118-9423-00 Spring Kit (1 Per Type Spring)
31	118-9287-00 запросить цену →	1 Printhead Umbilical Cable 346-0265-00 Hi-temp Cable Ties For Head Wiring
32	118-9310-00 запросить цену →	1 Timing Fence (Dot Clock) & Spring
33	118-9306-00 запросить цену →	1 X-Axis Steel Belt Assy

3. FRU Replaceable Parts List A

№	Артикул	Описание
1	118-9302-00 запросить цену →	1 Cooling Fan (Power Supply) Figure Part number Serial number Quantity Name and description
2	118-9294-00 запросить цену →	1 Power Switch A-2 parts Effective Discontinued
1	003-1684-00 запросить цену →	1 Ink Loader Position Fixture
4	118-9286-00 запросить цену →	1 Print Engine Control Bd. 003-1685-00 1 Fuser Position Fixture
5	118-9290-00 запросить цену →	1 Power Supply Assembly (Auto-Universal) 003-1686-00 1 Clamp Position Fixture
6	118-9291-00 запросить цену →	1 Power Supply Cable (10 Pin) 003-1687-00 1 Top Cover Position Fixture
7	118-9292-00 запросить цену →	1 Power Supply Cable (12 Pin) 003-1688-00 1 Upper Fuser Roller Position #1 Fixture
8	119-5480-00 запросить цену →	1 1.2 Gbyte Hard Drive
9	118-9500-00 запросить цену →	1 Card Cage with Wiring Harness 003-1680-00 Calibration Media, Head Sensors
14	671-3750-00 запросить цену →	1 Image Processor Board
15	118-9421-00 запросить цену →	1 Head Voltage Adjust Access Cover

Источник: Инк-Маркет.ру.
