1. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Machine Not spared | ||
| 2 | 050N00509 запросить цену → | Document input tray | |
| 3 | 117N01773 запросить цену → | AC Power cord | |
| 4 | 117N01774 запросить цену → | Telephone line cord | |
| 5 | 050N00510 запросить цену → | Paper feed tray | |
| 6 | 050N00511 запросить цену → | Paper output tray | |
| 7 | 050N00512 запросить цену → | Document output tray | |
| 8 | 117N01784 запросить цену → | USB Cable | |
| 9 | 091N80262 запросить цену → | Directory card | |
| 10 | 091N80261 запросить цену → | Legend label |

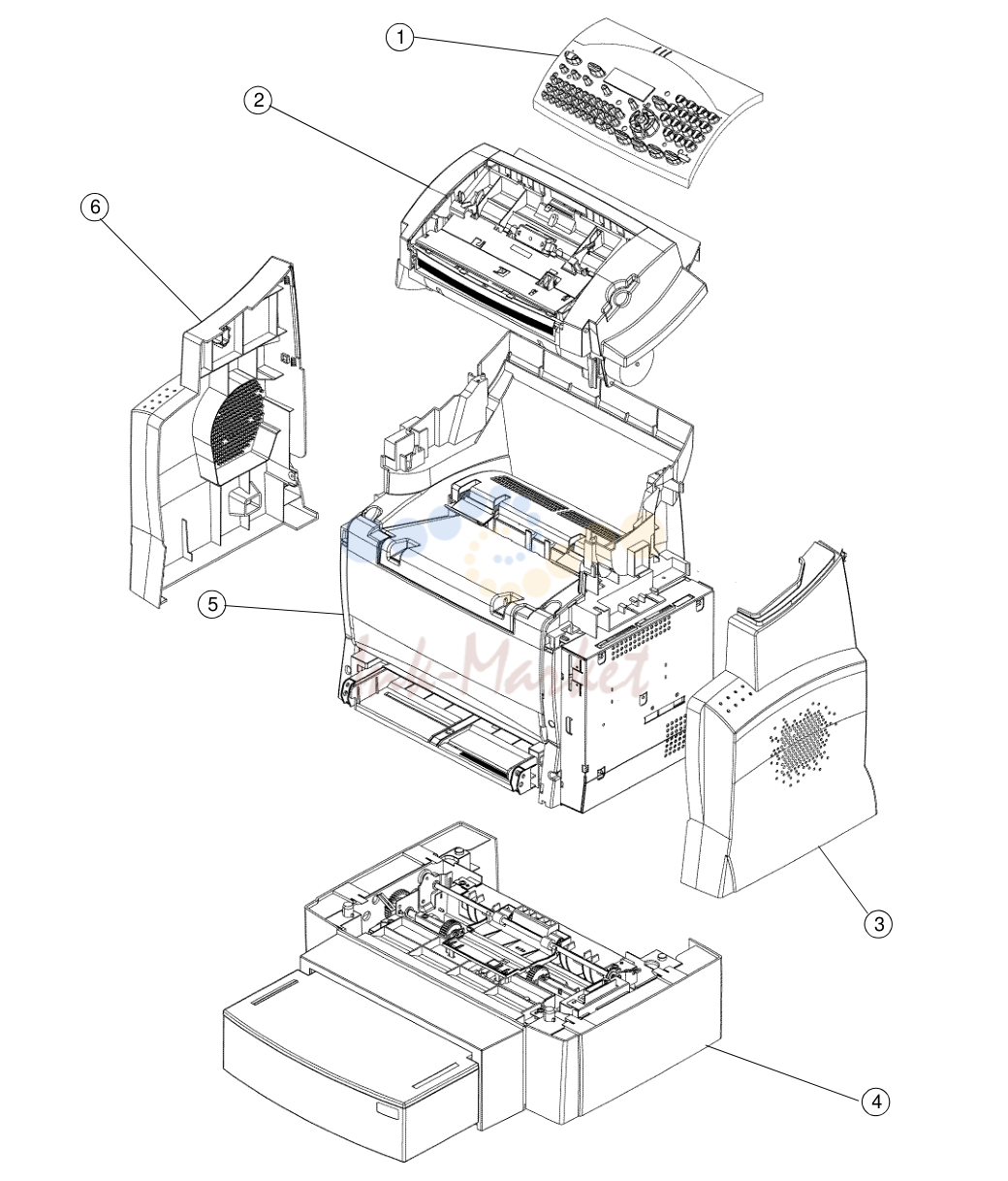

2. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Control panel Refer to PL | ||
| 2 | Scanner assembly Refer to PL 4, REP | ||
| 3 | 002N02656 запросить цену → | Right cover REP | |
| 4 | 050N00515 запросить цену → | Paper tray 2 (optional) | |
| 5 | Printer assembly Not spared | ||
| 6 | 002N02657 запросить цену → | Left cover REP |

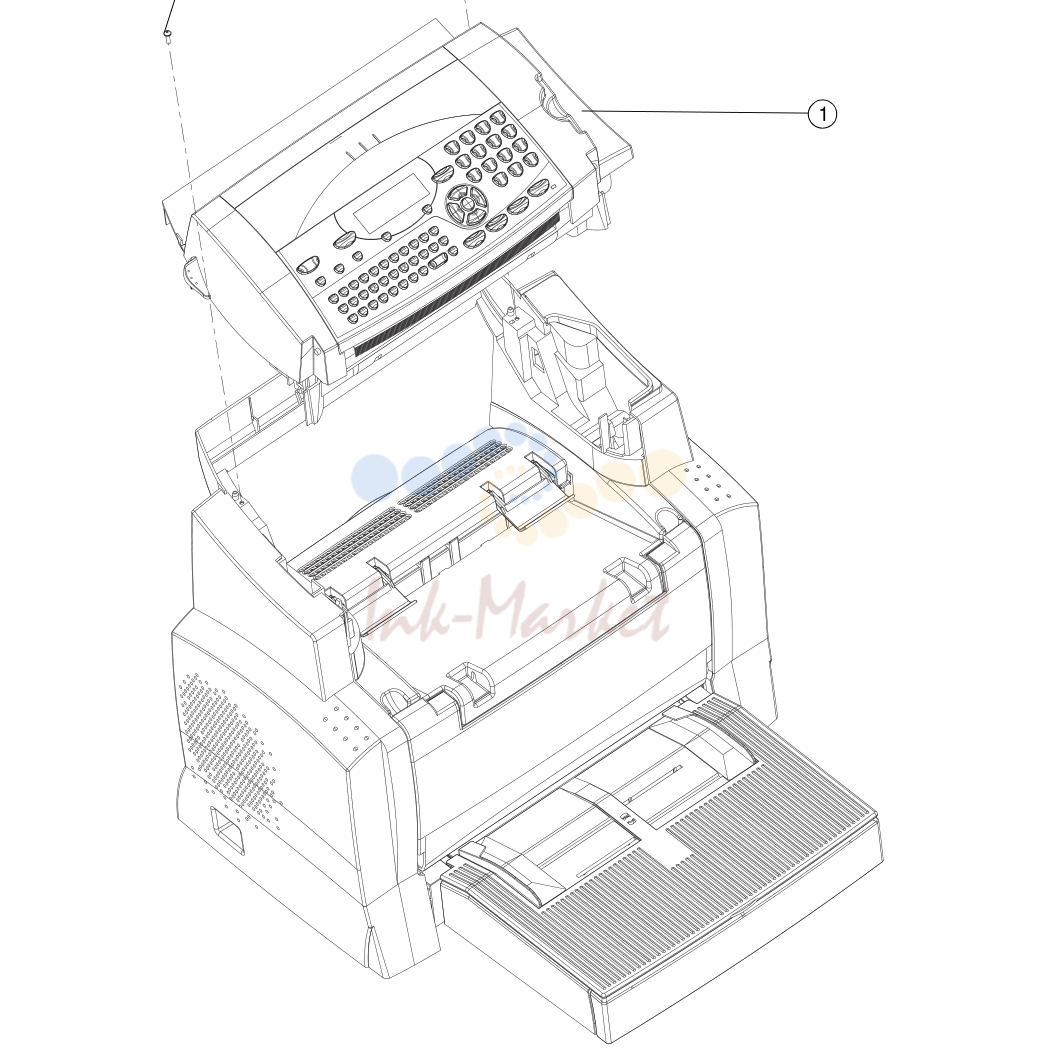

3. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 002N02658 запросить цену → | Control panel assembly REP | |
| 2 | 019N00929 запросить цену → | Scanner retard pad assembly REP | |
| 3 | 101N01412 запросить цену → | Scanner chassis assembly | |
| 4 | 007N01574 запросить цену → | 37-29 | pinion gear |
| 5 | 013N13869 запросить цену → | Bearing | |
| 6 | 022N02313 запросить цену → | White roller REP | |
| 7 | 013N13870 запросить цену → | Bearing | |
| 8 | 022N02314 запросить цену → | Feed roll assembly |

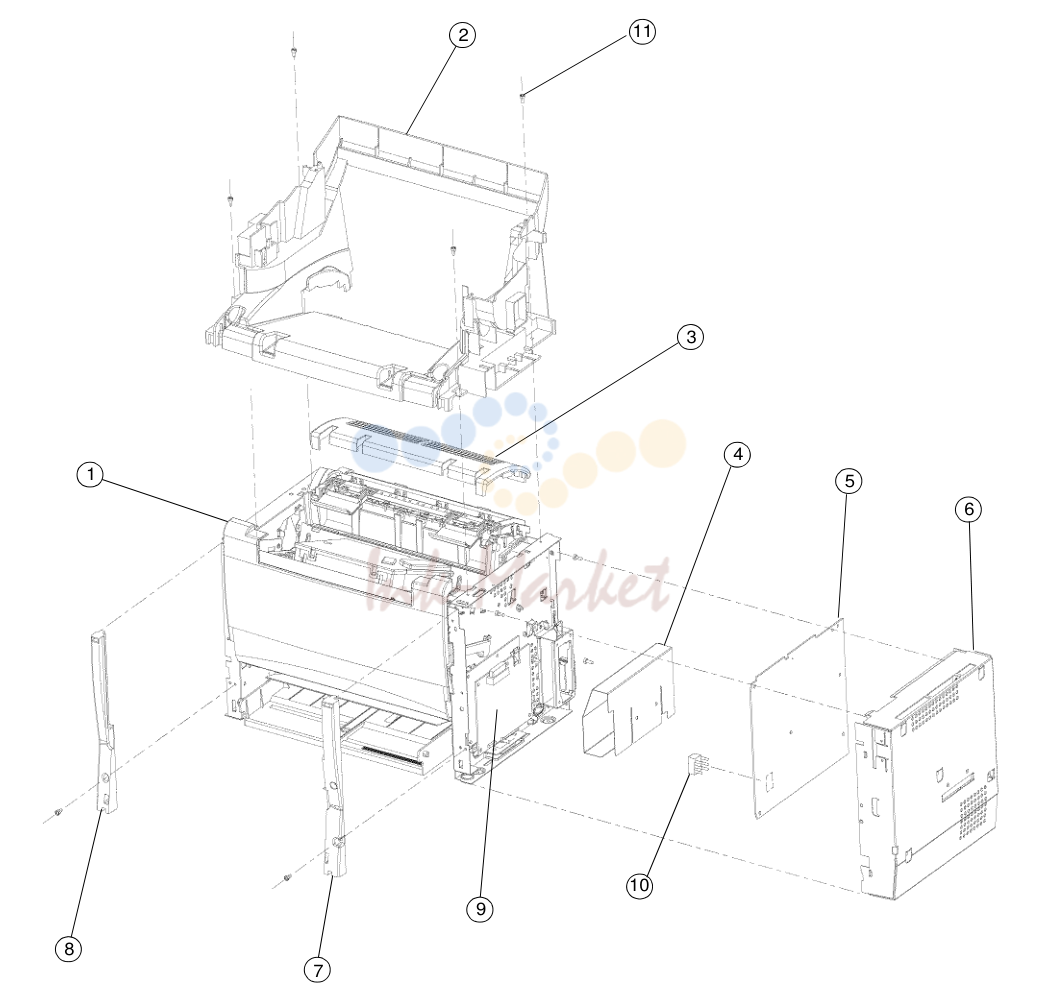

4. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | IOT Engine Not spared | ||
| 2 | 002N02659 запросить цену → | Top cover assembly REP | |
| 3 | 002N02660 запросить цену → | Jam access cover | |
| 4 | 002N02661 запросить цену → | CPU board cover | |
| 5 | 140N63243 запросить цену → | CPU board (F2121) REP | |
| 6 | 002N02662 запросить цену → | Card cage cover | |
| 7 | 002N02663 запросить цену → | Front right cover | |
| 8 | 002N02664 запросить цену → | Front left cover | |
| 9 | 140N63253 запросить цену → | Main PBA REP | |
| 10 | EPROM Not spared | ||
| 11 | Mounting screws for the top cover assembly Part of PL 13 item |

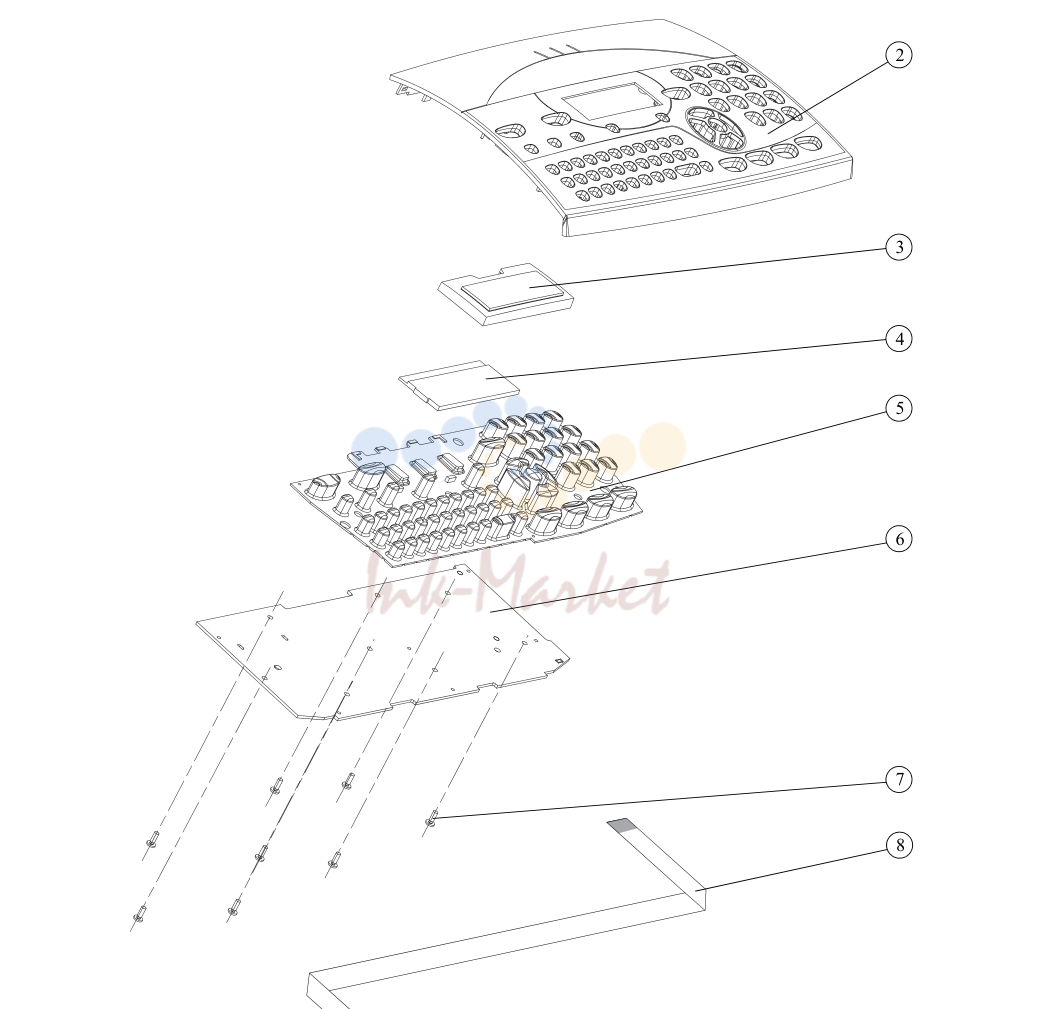

5. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 091N80263 запросить цену → | Control panel label (F2121) | |
| 2 | 002N02685 запросить цену → | Control panel top cover REP | |
| 3 | 062N00280 запросить цену → | Display glass REP | |
| 4 | 128N00528 запросить цену → | LCD display REP | |
| 5 | 019N00938 запросить цену → | Key pad REP | |
| 6 | 140N63254 запросить цену → | UI Control board REP | |
| 7 | Mounting screws for control panel board Part of PL 13 item | ||
| 8 | 117N01775 запросить цену → | Control panel flat cable |
6. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 117N01776 запросить цену → | CIS flat cable REP | |
| 2 | 127N07532 запросить цену → | CIS Motor assembly REP | |
| 3 | 007N01575 запросить цену → | 44/18 pinion gear | |
| 4 | Mounting screws for motor drive Part of PL 13 item | ||
| 5 | 117N01777 запросить цену → | Ground wire |

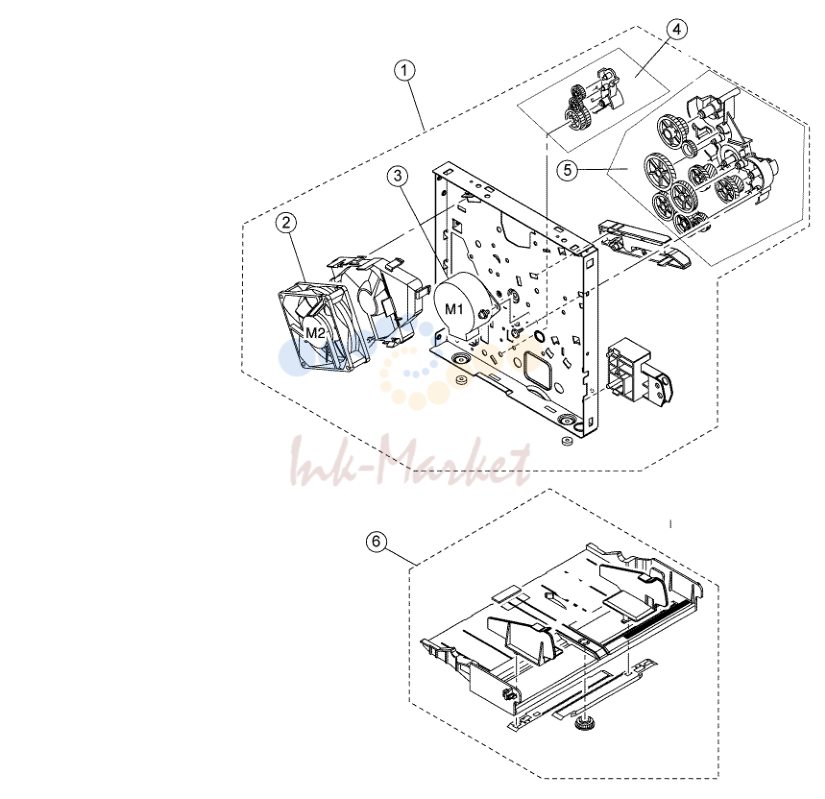

7. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 007N01576 запросить цену → | Drive assembly | |
| 2 | 127N07540 запросить цену → | Fuser fan | |
| 3 | 127N07541 запросить цену → | Main drive motor REP | |
| 4 | Drive gear assembly Not spared | ||
| 5 | Drive gear assembly Not spared | ||
| 6 | 038N00510 запросить цену → | Paper feed guide | |
| 7 | Right frame assembly Not spared |
8. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 105N02133 запросить цену → | LVPS REP | |
| 2 | 112N00226 запросить цену → | HVPS REP | |
| 3 | 062N00277 запросить цену → | ROS assembly REP |

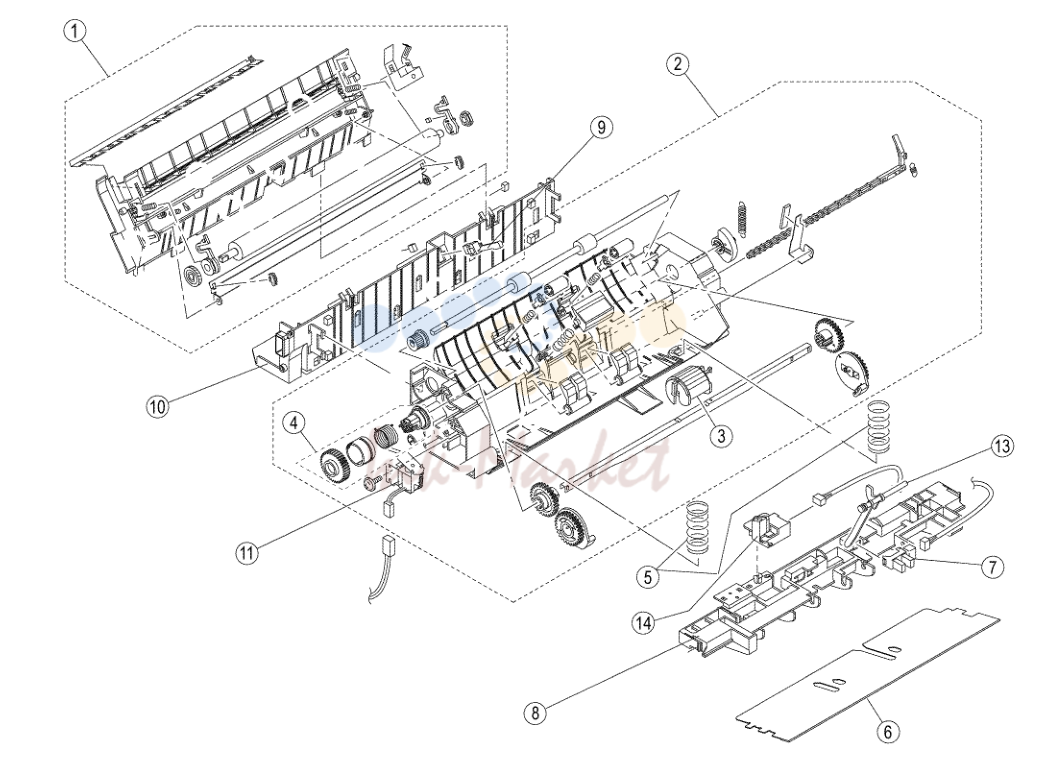

9. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 022N02316 запросить цену → | BTR assembly | |
| 2 | 038N00511 запросить цену → | Paper feed assembly | |
| 3 | 022N02315 запросить цену → | Feed roll REP 1, REP | |
| 4 | 005N01101 запросить цену → | Feed clutch REP 13, REP | |
| 5 | 009N01620 запросить цену → | Normal force spring | |
| 6 | 015N00603 запросить цену → | Lift plate | |
| 7 | 107N00451 запросить цену → | Tray empty sensor | |
| 8 | 019N00930 запросить цену → | Sensor mounting bracket | |
| 9 | 110N01419 запросить цену → | Registration switch | |
| 10 | 038N00512 запросить цену → | Paper guide | |
| 11 | 121N01152 запросить цену → | Feed solenoid REP | |
| 12 | 022N02328 запросить цену → | Bias transfer roll (BTR) | |
| 13 | 120N00515 запросить цену → | Tray empty sensor actuator | |
| 14 | 130N01502 запросить цену → | Toner empty sensor |
10. Spare Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 500N00114 запросить цену → | Hardware kit | |
| 2 | 095N99318 запросить цену → | Packaging box with inserts | |
| 3 | Toner cartridge Refer to the User Guide | ||
| 4 | Drum cartridge Refer to the User Guide | ||
| 5 | 043E00550 запросить цену → | Plastislip grease | |
| 6 | 600T41300 запросить цену → | Torx bit kit with handle |
