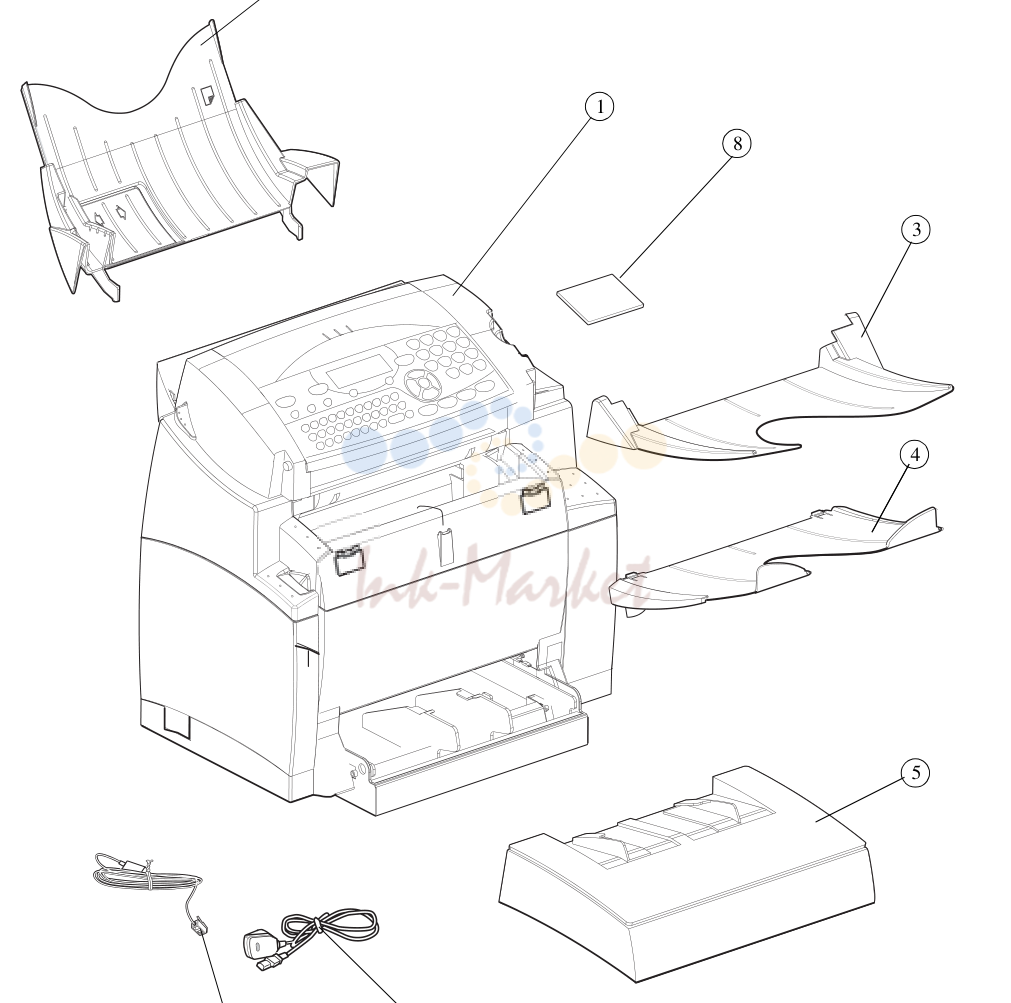

1. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Not Spared Basic FaxCentre unit | ||
| 2 | 050N00447 запросить цену → | Document feed tray | |
| 3 | 050N00446 запросить цену → | Document output tray | |
| 4 | 050N00448 запросить цену → | Paper output tray | |
| 5 | 002N02323 запросить цену → | Paper feed tray | |
| 6 | 117N01660 запросить цену → | AC Power cord | |
| 7 | 117N01661 запросить цену → | Telephone line cord | |
| 8 | 497N00174 запросить цену → | EEPROM card (Directory card) | |
| 9 | 097N01440 запросить цену → | 2nd Paper Tray Module (Not shown in illustration) | |
| 5-4 | 9/04 FaxCentre F116/F116L |

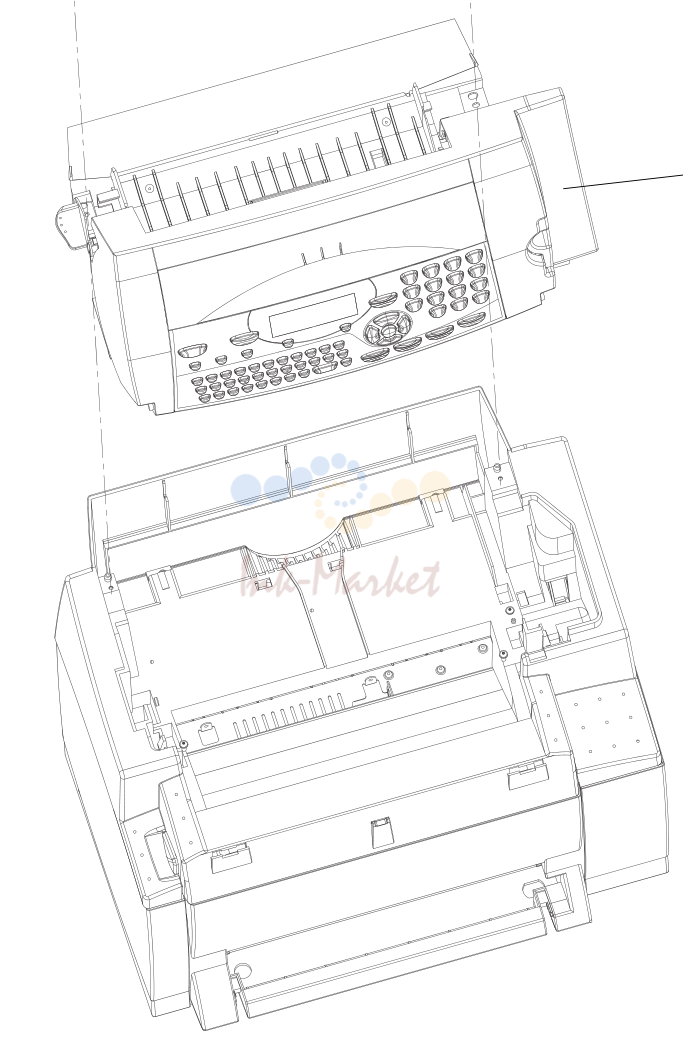

2. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Not Spared Control panel/scanner chassis assembly, (REP | ||
| 17 | and REP 19) | ||
| 2 | Not Spared Mounting screws for printer / control panel - | ||
| 5-6 | 9/04 FaxCentre F116/F116L |

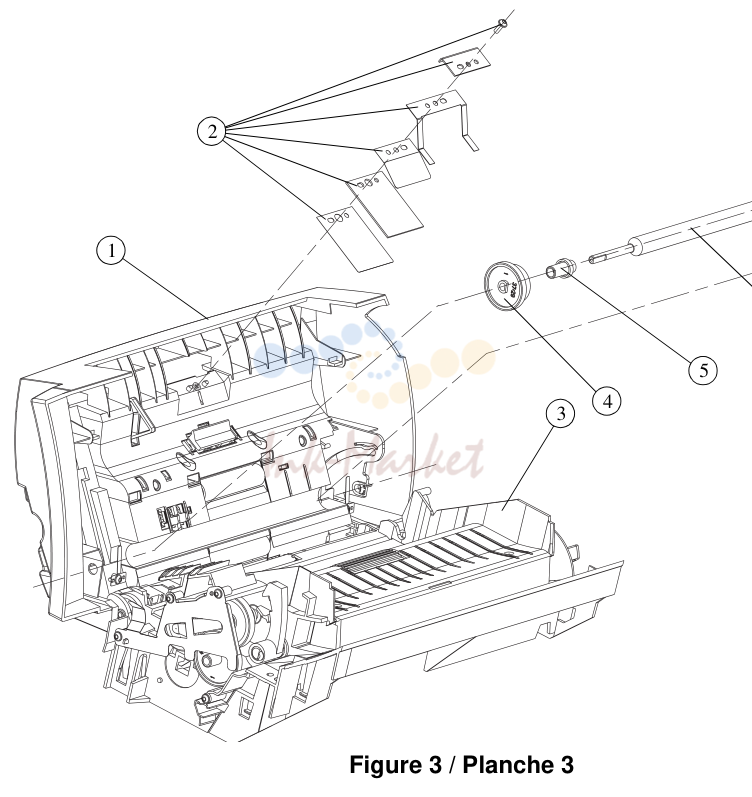

3. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 101N01370 запросить цену → | Control panel assembly, (REP 22) | |
| 2 | 014N00443 запросить цену → | Retard pad assembly, (REP 16) | |
| 3 | 101N01369 запросить цену → | Scanner chassis assembly, (REP 24) | |
| 4 | 007N01275 запросить цену → | 37/29 pinion gear, (REP 15) | |
| 5 | 013N13815 запросить цену → | Bearing, (REP 15) | |
| 6 | 022N02089 запросить цену → | White roller, (REP 15) | |
| 7 | 013N13816 запросить цену → | Bearing | |
| 5-8 | 9/04 FaxCentre F116/F116L |

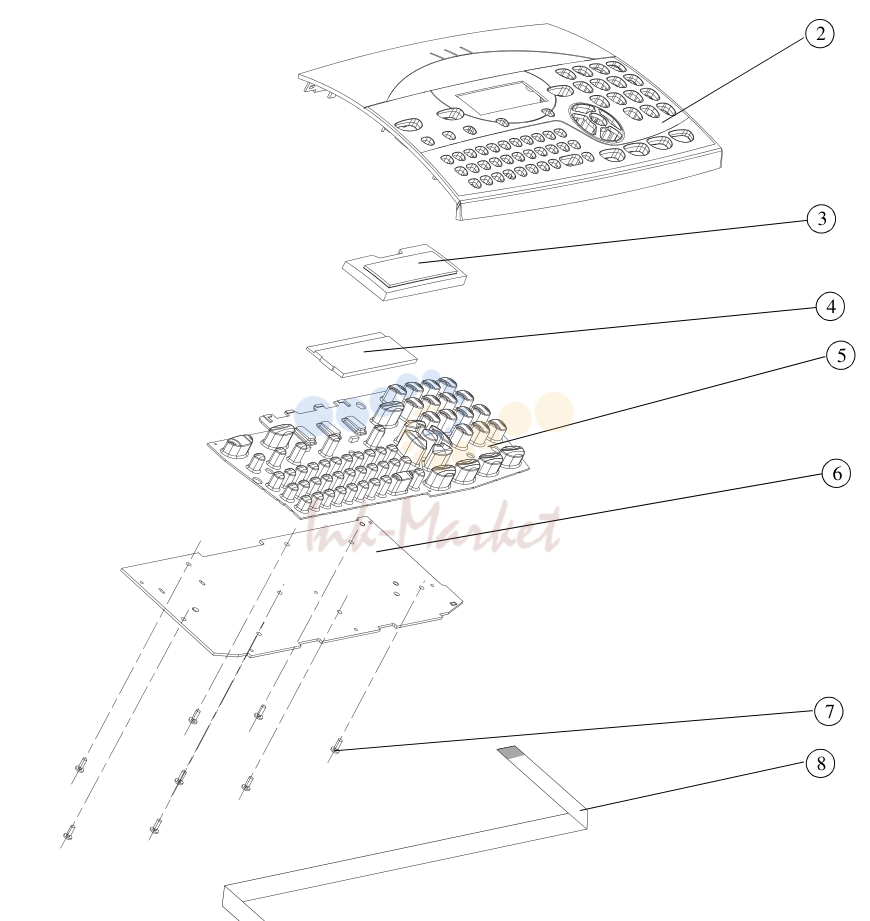

4. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 091N80212 запросить цену → | Control panel label (F116L) | |
| 2 | 101N01371 запросить цену → | Control panel top cover, (REP 17) | |
| 3 | 118N00505 запросить цену → | Display glass, (REP 17) | |
| 4 | 123N00234 запросить цену → | LCD display, (REP 17) | |
| 5 | 019N00808 запросить цену → | Key pad, (REP 17) | |
| 6 | 140N62928 запросить цену → | Control panel board, (REP 17) | |
| 7 | Not Spared Mounting screws for control panel board | ||
| 8 | 152N11570 запросить цену → | Control panel flat cable | |
| 5-10 | 9/04 FaxCentre F116/F116L |

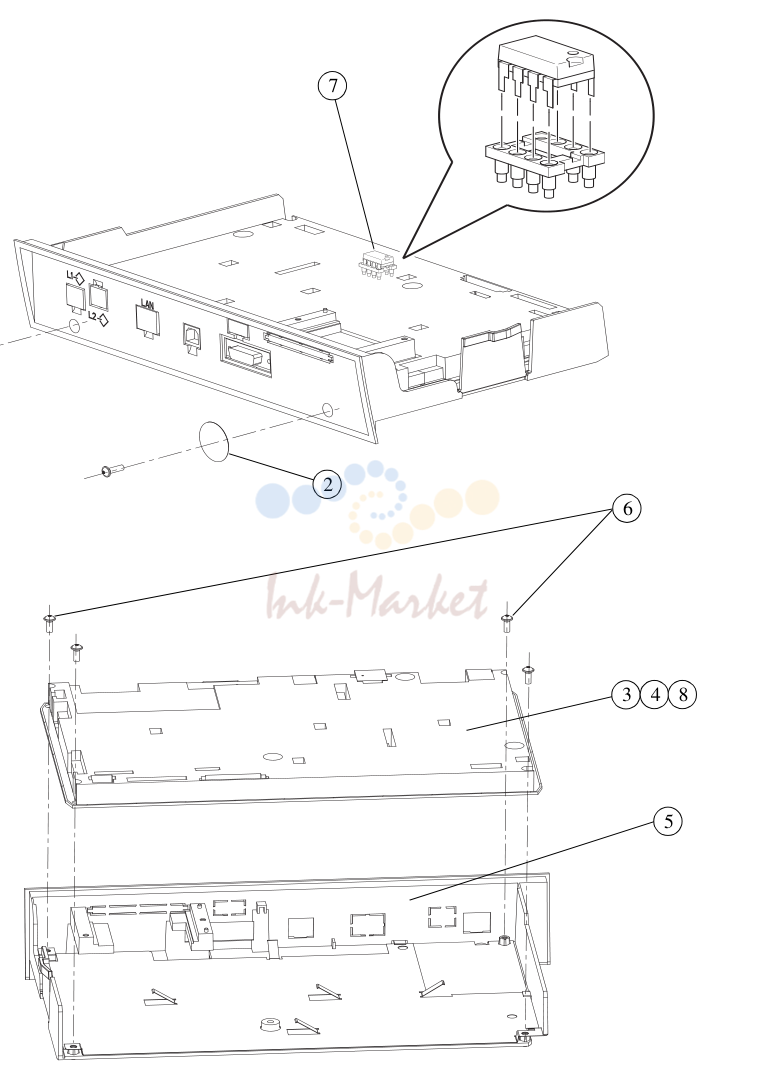

5. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | Not Spared Mounting screws for CPU rack | ||
| 2 | Not Spared "Safety Test" label | ||
| 3 | 140N62929 запросить цену → | CPU board, REP 18 and REP | |
| 4 | 140N62936 запросить цену → | Dual line board (F116L) | |
| 5 | 002N02329 запросить цену → | Rack | |
| 6 | Not Spared Mounting screws for CPU board | ||
| 7 | 537N00169 запросить цену → | EEPROM | |
| 8 | 140N62935 запросить цену → | CPU board and Dual Line Board Assembly (F116L), | |
| 5-12 | 9/04 FaxCentre F116/F116L |

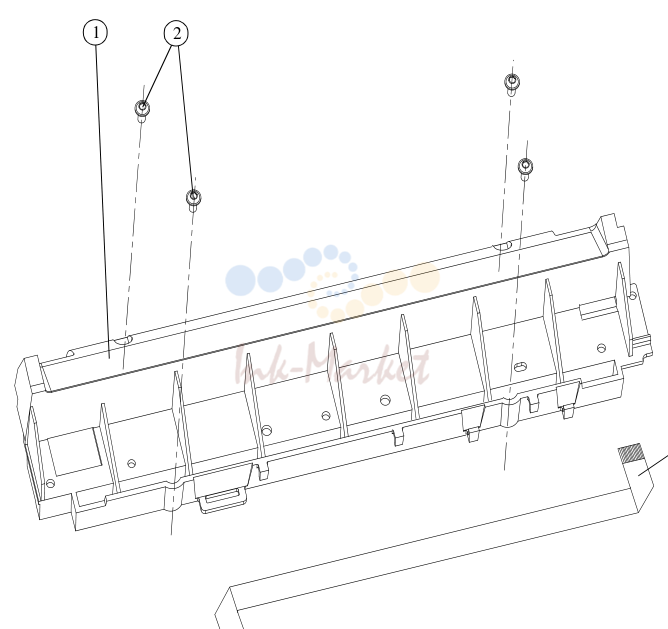

6. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 030N00697 запросить цену → | CIS support, (REP 20) | |
| 2 | Not Spared Mounting screws for CIS support | ||
| 3 | 152N11571 запросить цену → | CIS flat cable, (REP 20) | |
| 4 | 007N01276 запросить цену → | CIS motor, (REP 21) | |
| 5 | 007N01277 запросить цену → | 44/18 pinion gear | |
| 6 | Not Spared Mounting screws for CIS motor | ||
| 7 | 117N01663 запросить цену → | Grounding wire | |
| 5-14 | 9/04 FaxCentre F116/F116L |

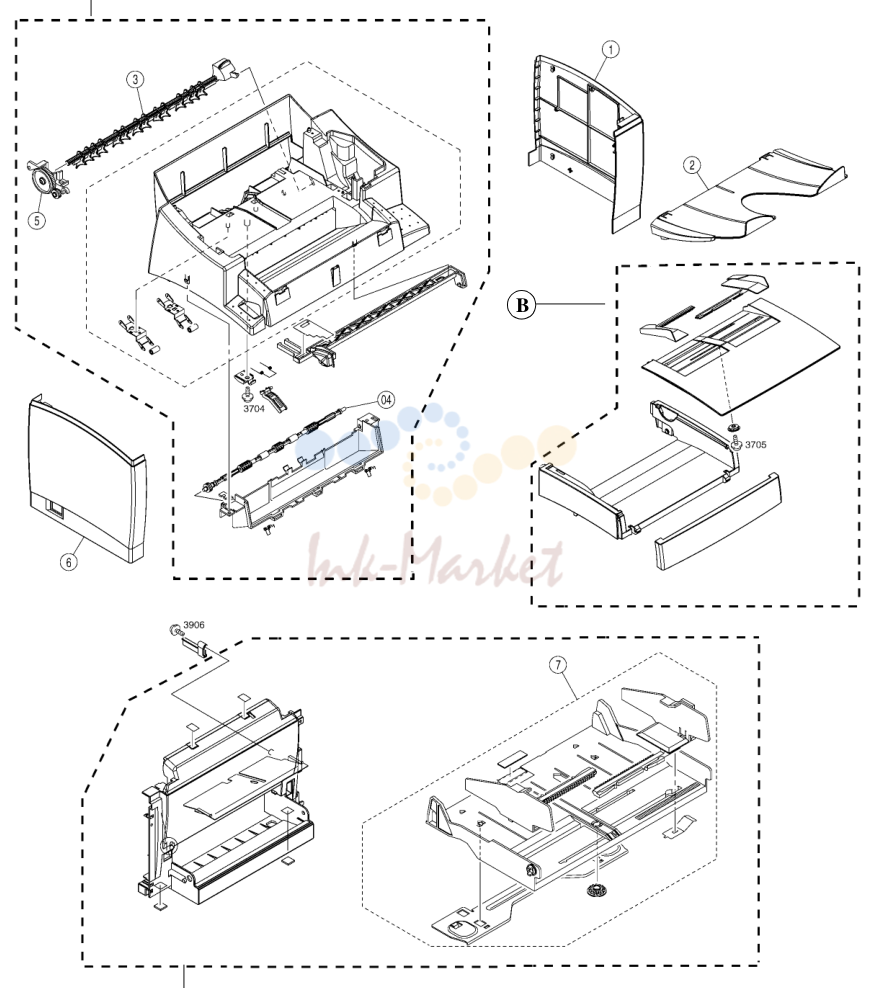

7. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 101N01372 запросить цену → | Cover, (REP 5) | |
| 2 | 050N00450 запросить цену → | Paper Output Tray | |
| 3 | 032N00422 запросить цену → | Guide | |
| 4 | 022N02090 запросить цену → | Roller | |
| 5 | 007N01272 запросить цену → | Gear assy | |
| 6 | 101N01373 запросить цену → | Cover, (REP 6) | |
| 7 | 015N00536 запросить цену → | Regulating plate assy | |
| 5-16 | 9/04 FaxCentre F116/F116L |

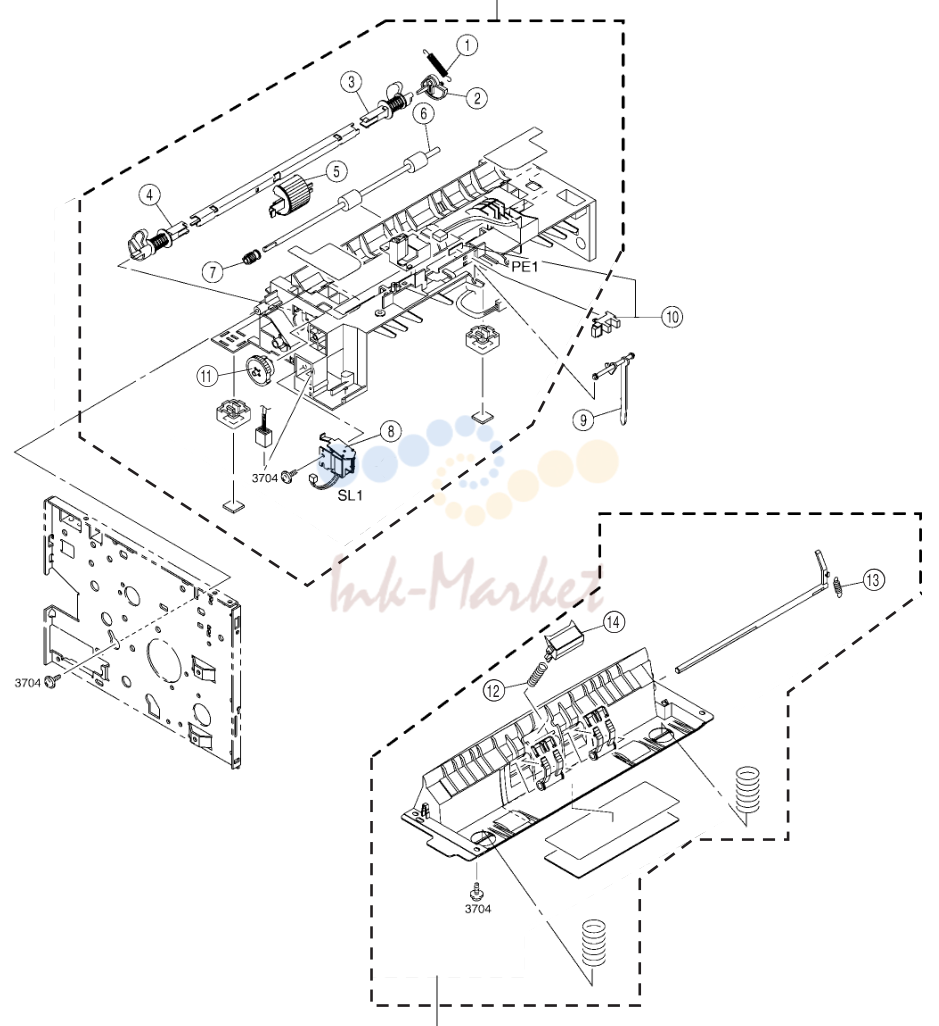

8. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 009N01780 запросить цену → | Tension spring | |
| 2 | 008N01746 запросить цену → | Cam | |
| 3 | 008N01747 запросить цену → | Cam | |
| 4 | 008N01748 запросить цену → | Cam | |
| 5 | 022N02086 запросить цену → | Feed roll, (REP 8) | |
| 6 | 022N02091 запросить цену → | Transport roll | |
| 7 | 007N01273 запросить цену → | Gear | |
| 8 | 121N01076 запросить цену → | Solenoid | |
| 9 | 120N00450 запросить цену → | Paper out actuator | |
| 10 | 120N00451 запросить цену → | Paper out sensor, (REP 10) | |
| 11 | 007N01278 запросить цену → | Roller gear | |
| 12 | 009N01486 запросить цену → | Pressure spring | |
| 13 | 009N01481 запросить цену → | Tension spring | |
| 14 | 019N00803 запросить цену → | Separator Pad | |
| 5-18 | 9/04 FaxCentre F116/F116L |
9. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 038N00446 запросить цену → | Guide assembly | |
| 2 | 007N01274 запросить цену → | Drive gear assembly | |
| 3 | 038N00445 запросить цену → | Transfer guide assembly | |
| 4 | 127N07332 запросить цену → | Main drive motor, (REP 14) | |
| 5 | 022N02095 запросить цену → | Transfer roller, (REP 3) | |
| 5-22 | 9/04 FaxCentre F116/F116L |

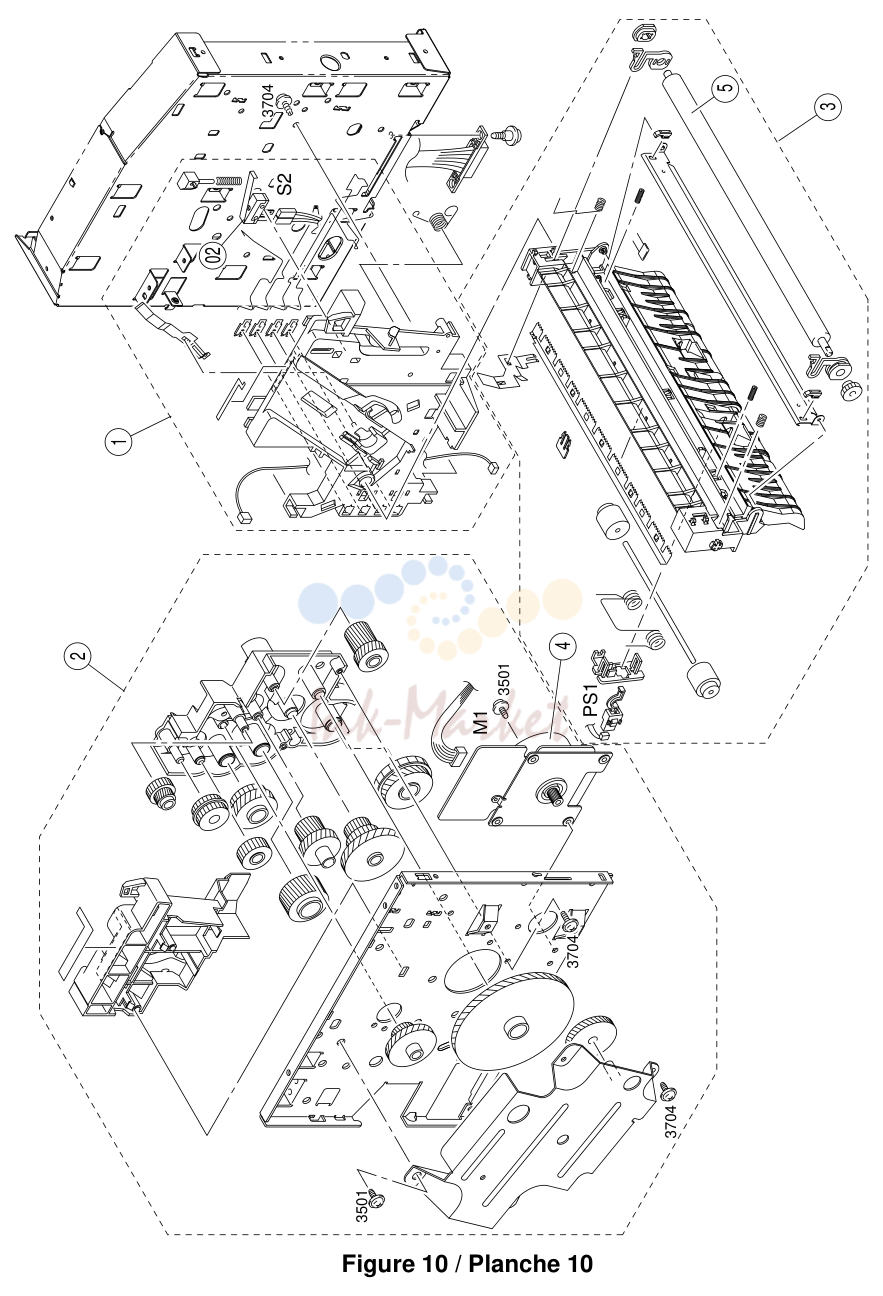

10. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 105N02040 запросить цену → | HVPS, (REP 13) | |
| 2 | 127N07329 запросить цену → | Fuser Fan, (REP 13) | |
| 3 | 105N02042 запросить цену → | LVPS, (REP 13) | |
| 4 | 500N00110 запросить цену → | ROS assembly, (REP 9) | |
| 5 | 140N62937 запросить цену → | Print engine board | |
| 5-24 | 9/04 FaxCentre F116/F116L |
