Xerox 7041-42 — каталог запчастей со схемами

Содержание

• 1. PL 1.1 Covers
• 2. PL 2.1 Scanner Module (7041 W/O Tag 42)
• 3. PL 2.2A Scanner (upper) (7041 W/O Tag 42)
• 4. PL 2.2B Scanner (upper) (7042/7041 W/ Tag 42)
• 5. PL 2.3A Scanner Drive and Rollers (7041 W/O Tag 42)
• 6. PL 2.3B Scanner Drive and CIS (7042/7041 W/ Tag 42)
• 7. PL 2.3C Scanner Rollers (7042/7041 W/ Tag 42)
• 8. PL 3.1 Printer (upper/frames)
• 9. PL 3.2 Printer (lower)
• 10. PL 4.1 Paper Path and Developer Assembly
• 11. PL 5.1 Electrical
• 12. PL 5.2 Electrical (PWB chassis) 7041 W/O Tag 42

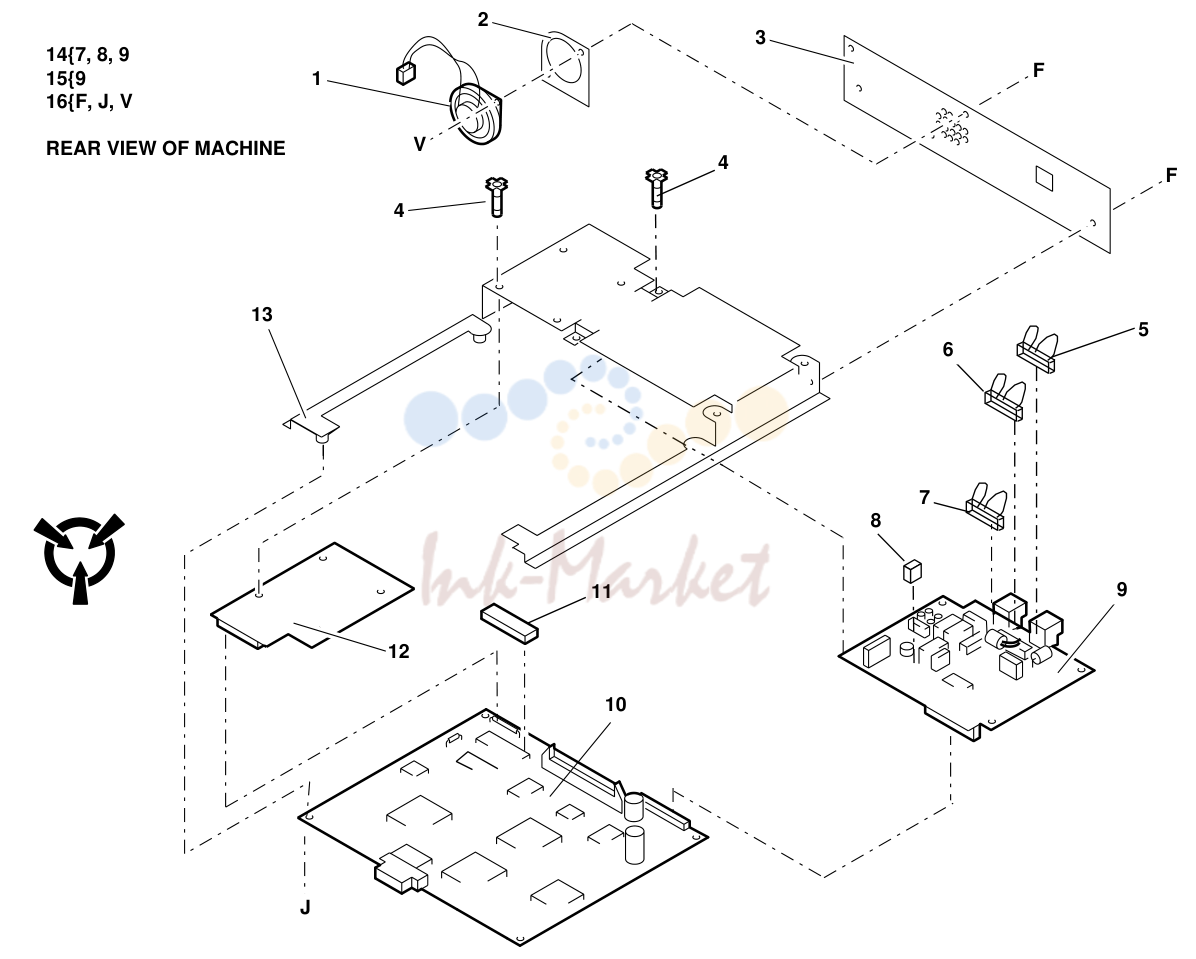

• 13. PL 5.3 Electrical (PWB chassis) 7042 / 7041 W/ Tag 42

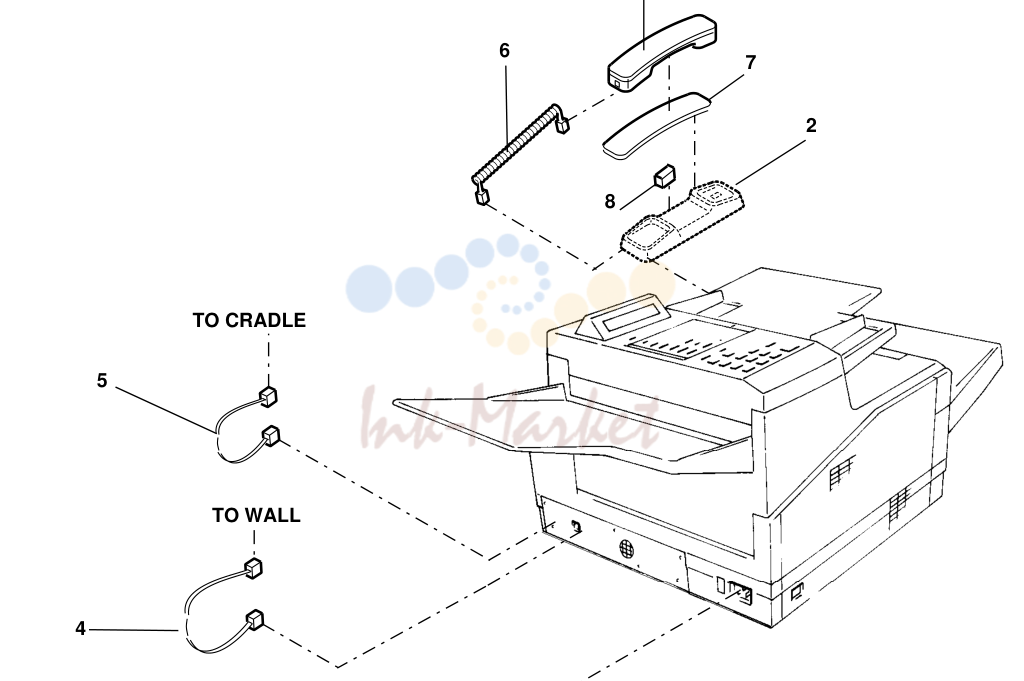

• 14. PL 5.4 Telephones, Cables, and Cords

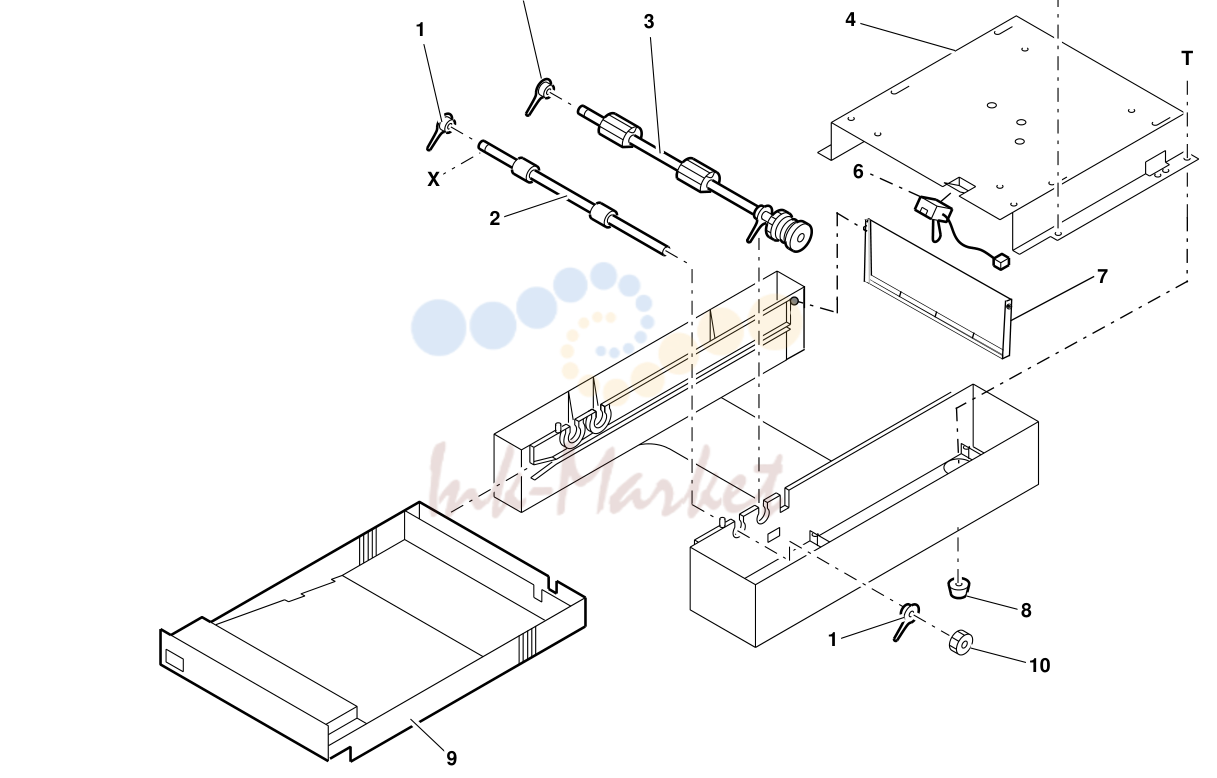

• 15. PL 6.1 Auxiliary Tray

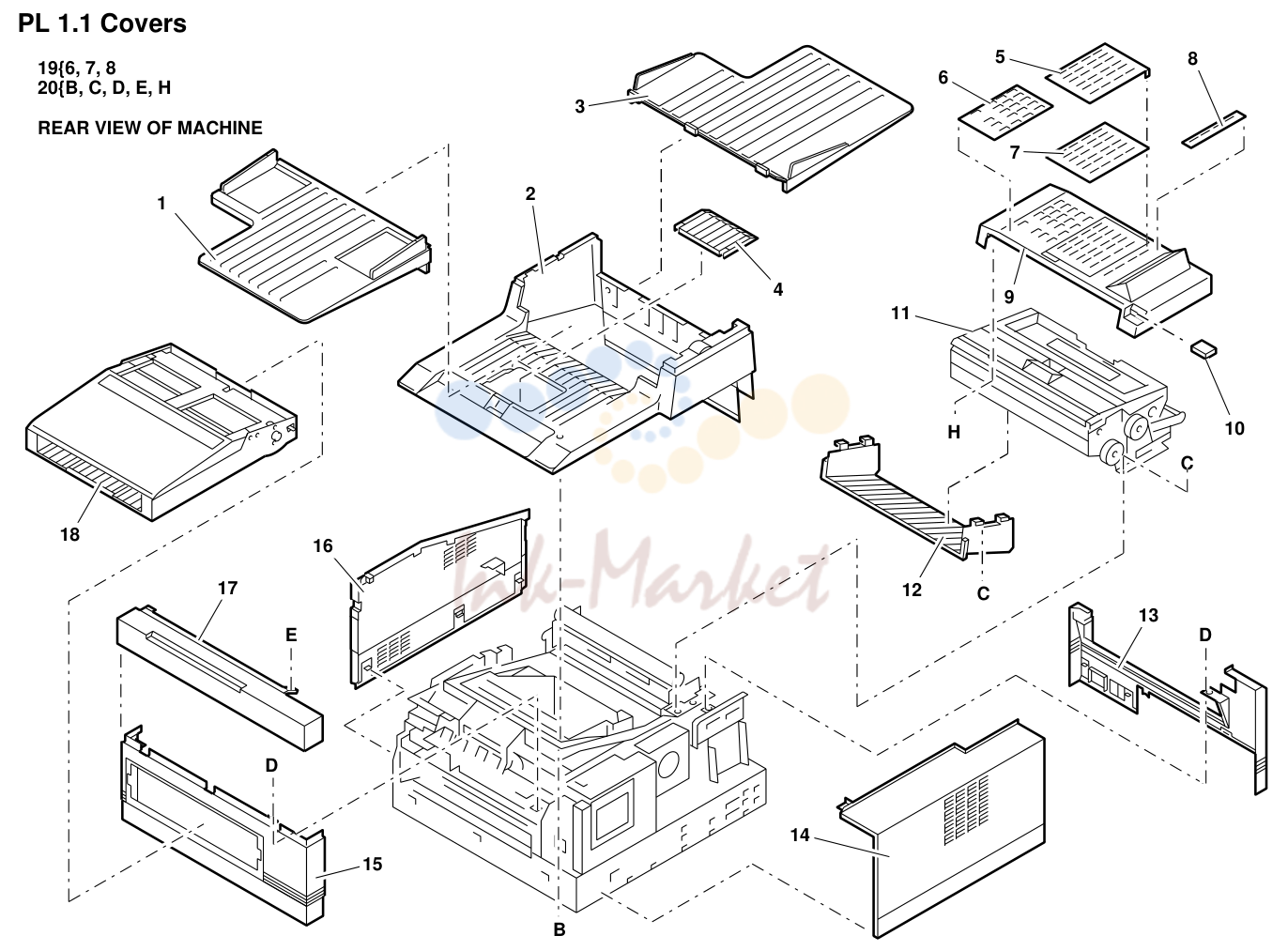

1. PL 1.1 Covers

№	Артикул	Альт. артикул	Описание
1	050K14760 запросить цену →		Document Tray (7041 W/O Tag 42) 002E53150 Left Cover (7041 W/O Tag 42 - RX - DE) (REP 1.5)
2	002E52930 запросить цену →		Top Cover (7041 W/O Tag 42) (REP 1.2) 002E53160 Left Cover (7041 W/O Tag 42 - RX - AT, DK, FI, GR,
3	050K14770 запросить цену →		Document Exit Tray 002E69070 Left Cover (7041 W/ Tag 42 - RX - AT, DK, FI, GR,
4	050E08830 запросить цену →		Tray Extension NL, NO, PT, ES, SE, IT, EEO-AU) (REP 1.5)
5	002E53050 запросить цену →		Access Panel (7041 W/O Tag 42) 002E53170 Left Cover (7041 W/O Tag 42- RX - BE, CH, GB, IE,
6			- - Keypad Label (P/O item 19) 002E69080 Left Cover (7041 W/ Tag 42 - RX - BE, CH, GB, IE,
7			- - Function Key Label (P/O item 19) FR, EEO-UK) (REP 1.5)
8			- - Control Panel Label (P/O item 19) 14 002E52910 Rear Cover (REP 1.6)
9	101K16340 запросить цену →		Control Panel Assembly (7041 - USO, XCL - 15 002E52900 Lower Right Cover (REP 1.4)
10	011E04730 запросить цену →		Lever (7041 W/O Tag 42) 092S14408 Label Kit (7041W/O Tag 42 - RX - Italian)
11			- - Scanner module (not spared) (REP 2.1) 092S14409 Label Kit (7041W/O Tag 42 - RX - Spanish)
12	038E11590 запросить цену →		Paper Guide (7041 W/O Tag 42) TBD Label Kit (7041 W/ Tag 42 - RX - Spanish)
13	002E52920 запросить цену →		Left Cover (7041 - USO) (REP 1.5) TBD Label Kit (7041 W/ Tag 42 - RX - Portuguese)

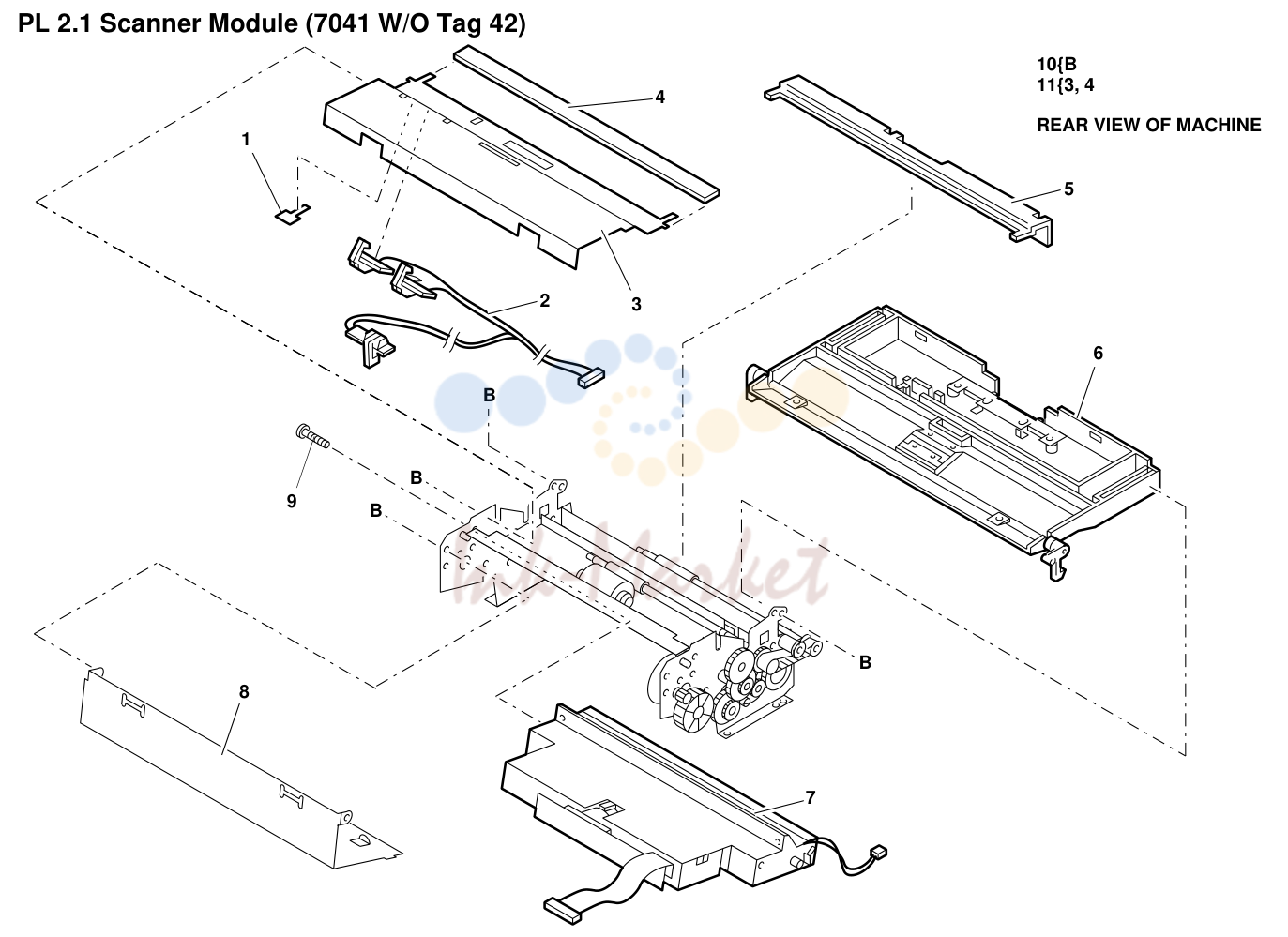

2. PL 2.1 Scanner Module (7041 W/O Tag 42)

№	Артикул	Альт. артикул	Описание
1	600K34960 запросить цену →		Clamp (10 ea.)
2	130E05440 запросить цену →		Document Sensors (REP 2.4)
3			- - Guide (P/O of item 11)
4			- - Platen Glass (P/O of item 11)
5			- - Roller Guide (not spared)
6			Ref. only Upper Scanner Assembly (See PL 2.2A)
7	101K16350 запросить цену →		Video (CCD/LED) Module (REP 2.3)
8			- - Shield (not spared)
9	026E31810 запросить цену →		CCD Screw
10	600K37040 запросить цену →		Hardware Kit
11	038K08920 запросить цену →		Guide Assembly

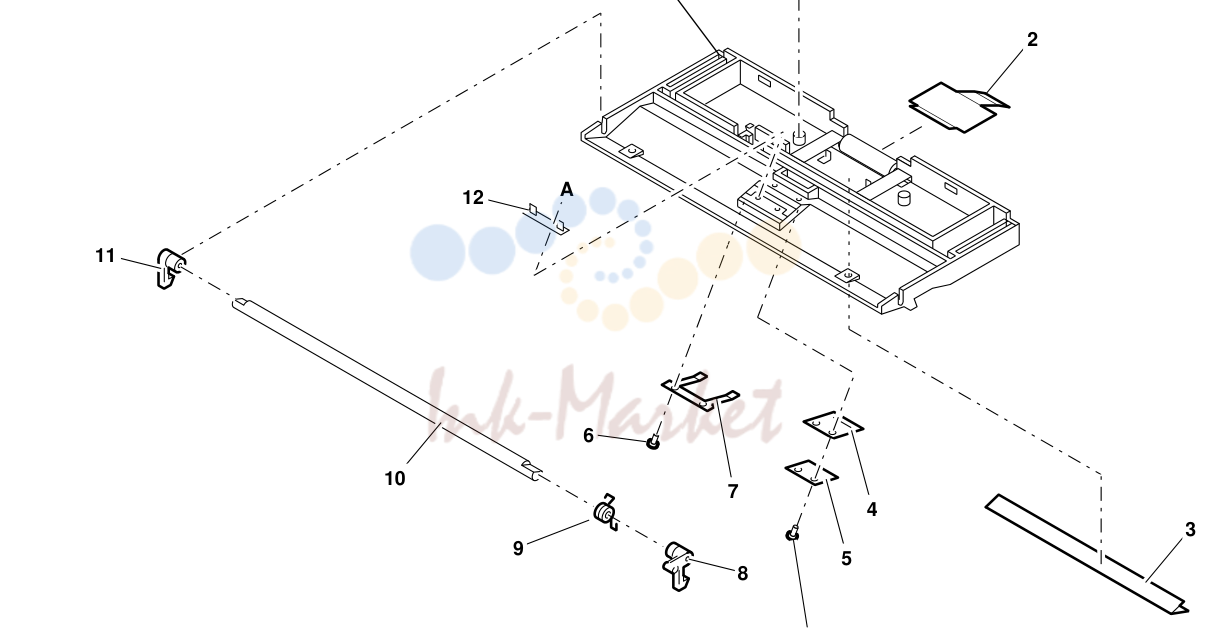

3. PL 2.2A Scanner (upper) (7041 W/O Tag 42)

№	Артикул	Альт. артикул	Описание
1			- - Bracket (P/O item 14)
2	038E11610 запросить цену →		Stack Guide (P/O item 14)
3	090E01220 запросить цену →		Platen (P/O item 14)
4	009E46340 запросить цену →		Pad Spring (P/O item 14)
5	017E05200 запросить цену →		Retard Pad (P/O item 14) (REP 2.2)
6	600K34970 запросить цену →		Plastic Rivet (10 ea.) (P/O item 14)
7	009E46330 запросить цену →		ADF Spring (P/O item 14)
8	003E19890 запросить цену →		Rear Latch (P/O item 14)
9	009E46320 запросить цену →		Spring (P/O item 14)
10			- - Shaft (P/O item 14)
11	003E19880 запросить цену →		Front Latch (P/O item 14)
12			- - Tensioner (P/O item 14)
13			- - Frame (P/O item 14)
14	109K00560 запросить цену →		Upper Scanner Assembly
15	600K37040 запросить цену →		Hardware Kit

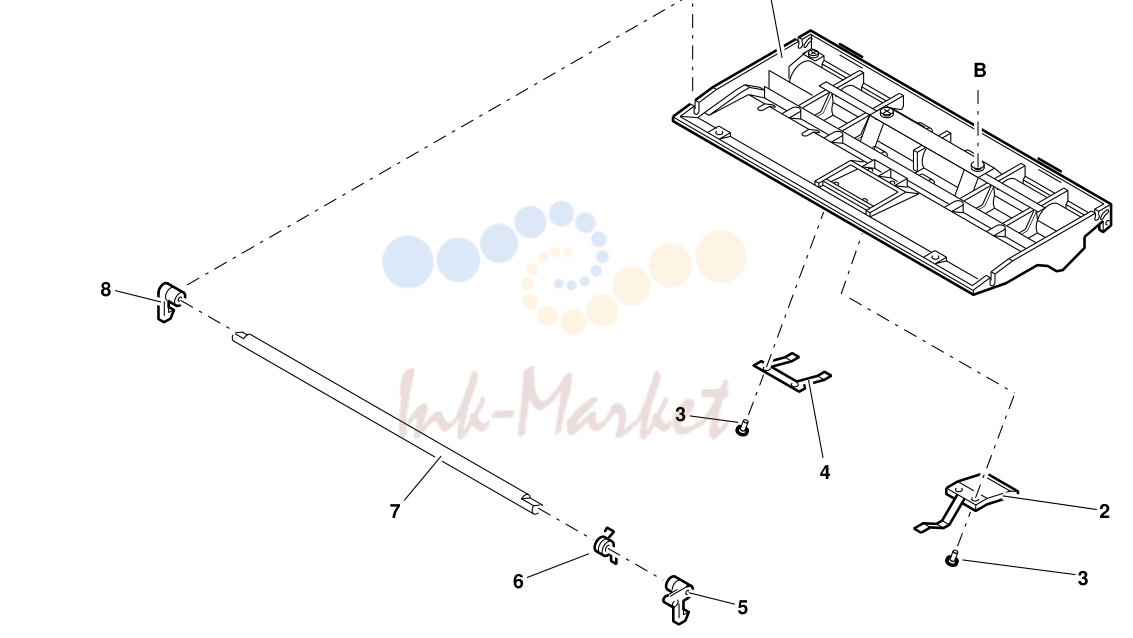

4. PL 2.2B Scanner (upper) (7042/7041 W/ Tag 42)

№	Артикул	Альт. артикул	Описание
1			- - Frame (P/O item 9)
2	017E05910 запросить цену →		Retard Pad (REP 2.10)
3	600K34970 запросить цену →		Plastic Rivet (10 ea.) (P/O item 9)
4	009E54470 запросить цену →		ADF Spring (P/O item9)
5	003E19890 запросить цену →		Rear Latch (P/O item9)
6	009E46320 запросить цену →		Spring (P/O item 9)
7			- - Shaft (P/O item 9)
8	003E19880 запросить цену →		Front Latch (P/O item 9)
9	109K00670 запросить цену →		Upper Scanner Assembly
10	600K37040 запросить цену →		Hardware Kit

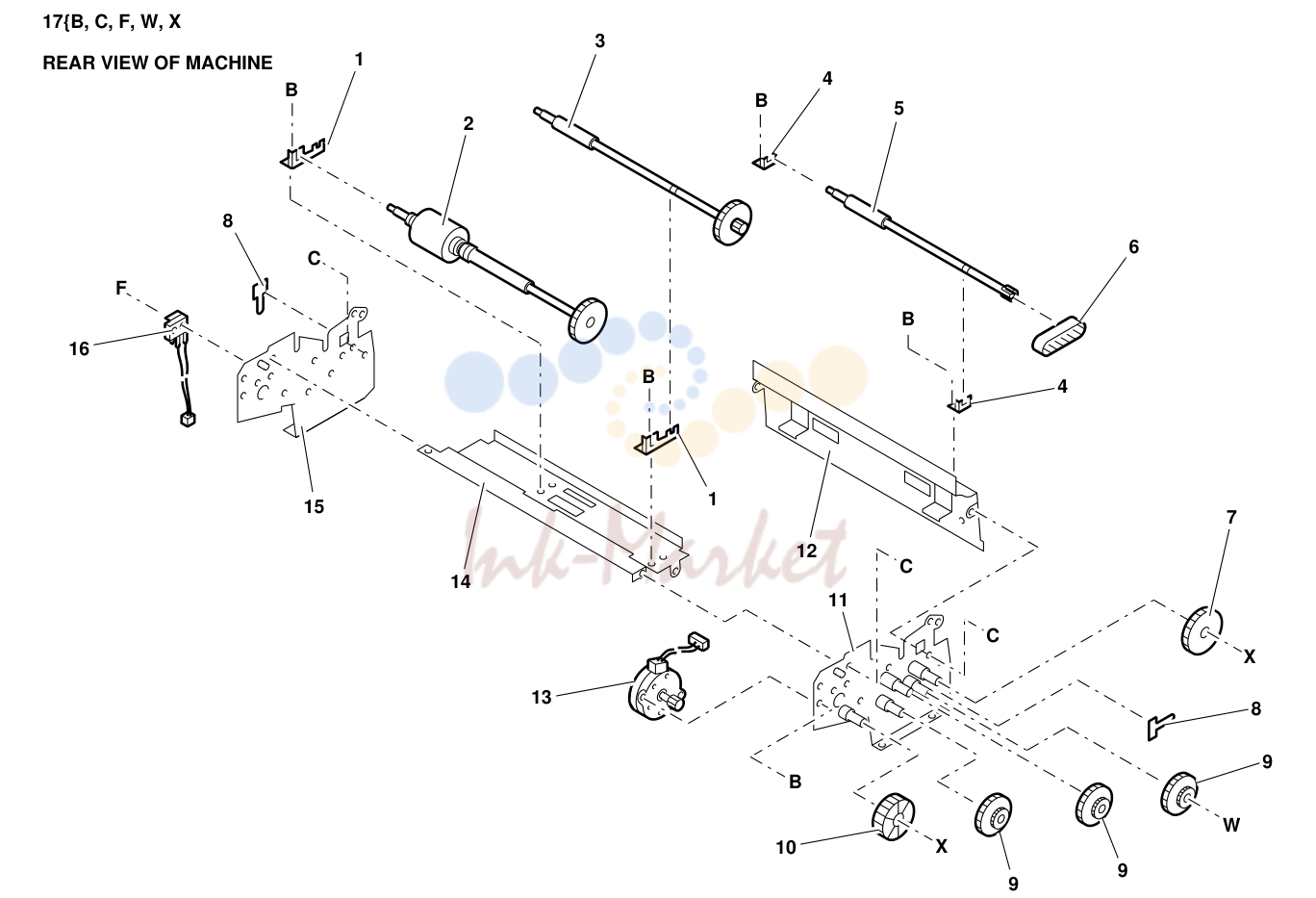

5. PL 2.3A Scanner Drive and Rollers (7041 W/O Tag 42)

№	Артикул	Альт. артикул	Описание
1	068E47430 запросить цену →		Shaft Support
2	022K27090 запросить цену →		ADF Roller Assembly (REP 2.8)
3	022K27100 запросить цену →		Feed Roller Assembly (REP 2.7)
4	068E47420 запросить цену →		Shaft Support
5	022K27110 запросить цену →		Exit Roller Assembly (REP 2.9)
6	023E09700 запросить цену →		Belt
7	007E20580 запросить цену →		Gear
8	600K34960 запросить цену →		Clamp (10 ea.)
9	007E20570 запросить цену →		Gear
10	007E20590 запросить цену →		Idler Gear
11			- - Rear Frame (not spared)
12			- - Roller guide (not spared)
13	127K10160 запросить цену →		Scan Motor (REP 2.6)
14			- - ADF Roller Guide (not spared)
15			- - Front frame (not spared)
16	003E19900 запросить цену →		Scanner Interlock (REP 2.5)
17	600K37040 запросить цену →		Hardware Kit

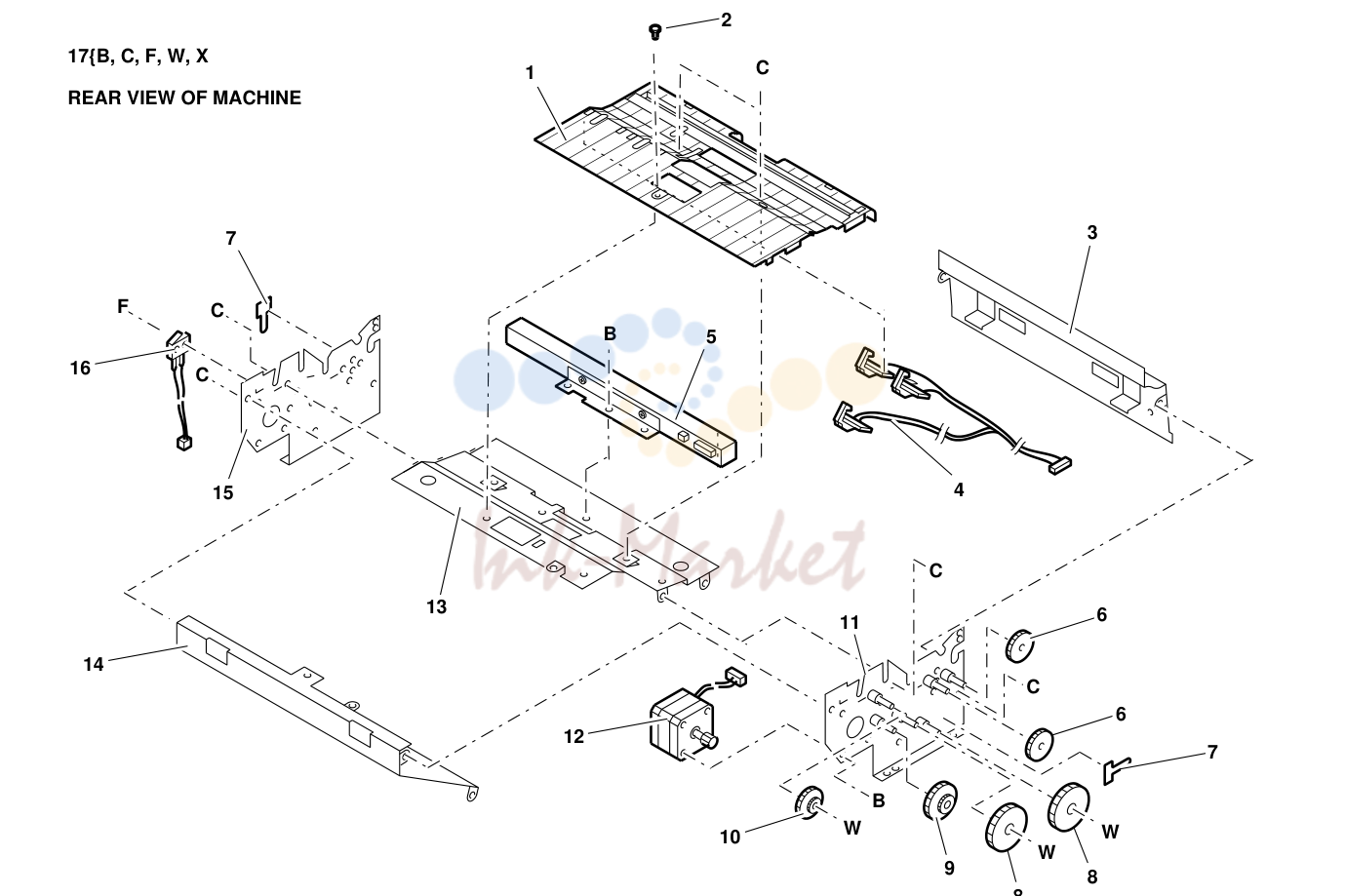

6. PL 2.3B Scanner Drive and CIS (7042/7041 W/ Tag 42)

№	Артикул	Альт. артикул	Описание
1	038E13210 запросить цену →		Guide
2	600K34970 запросить цену →		Plastic Rivet (10 ea.)
3			- - Roller guide (not spared)
4	130E06320 запросить цену →		Document Sensors (REP 2.13)
5	101K18780 запросить цену →		Video (CIS) (REP 2.12)
6	007E27060 запросить цену →		Idler Gear (small )
7	600K34960 запросить цену →		Clamp (10 ea.)
8	007E27070 запросить цену →		Idler Gear (large)
9	007E27080 запросить цену →		Drive Gear
10	007E27090 запросить цену →		Gear
11			- - Rear Frame (not spared)
12	127K12570 запросить цену →		Scan Motor (REP 2.15)
13			- - ADF Roller Guide (not spared)
14			- - Shield (not spared)
15			- - Front frame (not spared)
16	003E26580 запросить цену →		Scanner Interlock (REP 2.14)
17	600K37040 запросить цену →		Hardware Kit

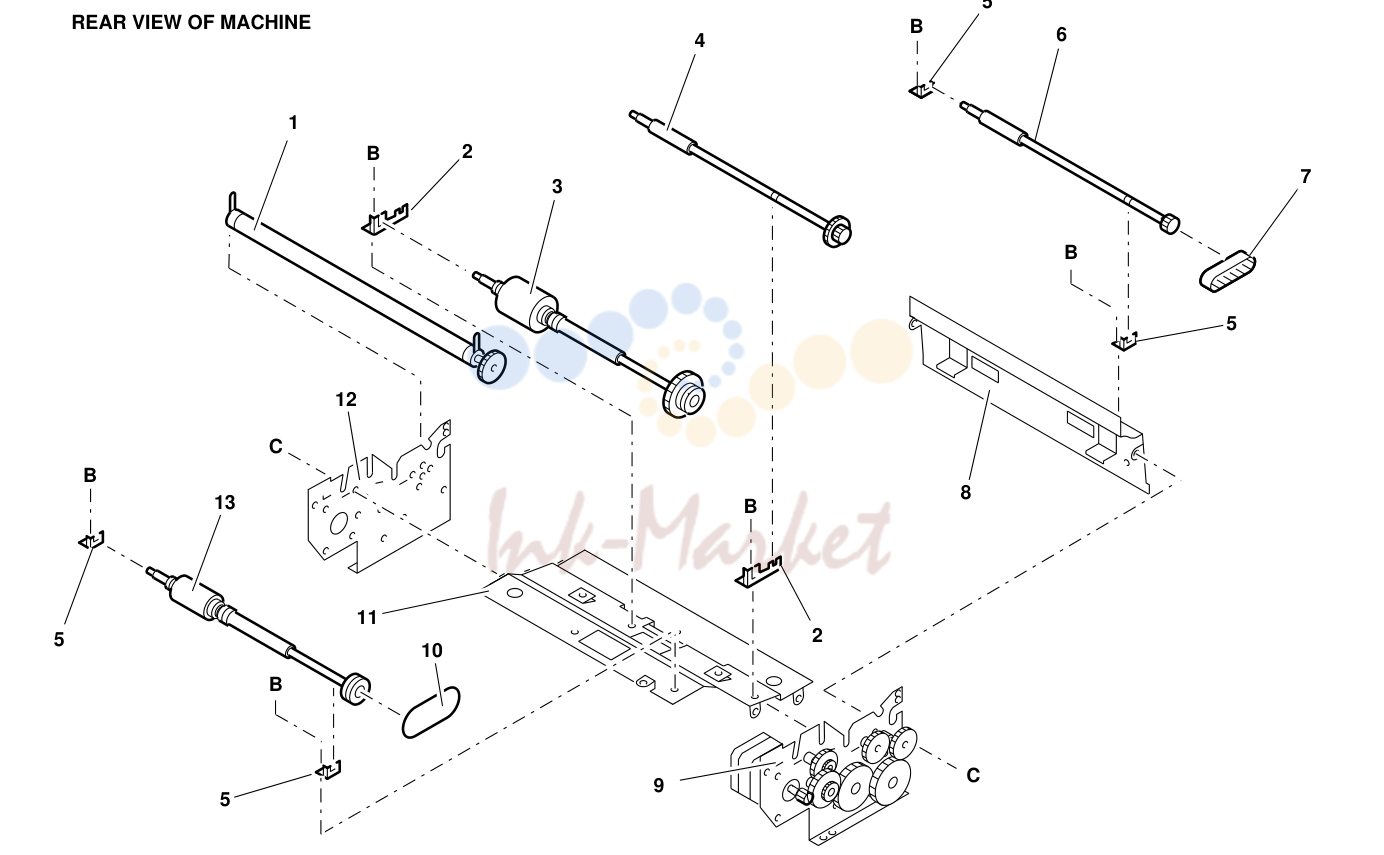

7. PL 2.3C Scanner Rollers (7042/7041 W/ Tag 42)

№	Артикул	Альт. артикул	Описание
1	022K34270 запросить цену →		Platen Roller (REP 2.11)
2	068E47430 запросить цену →		Shaft Support
3	022K34230 запросить цену →		ADF Roller Assembly (REP 2.18)
4	022K34240 запросить цену →		Feed Roller Assembly (REP 2.17)
5	068E47420 запросить цену →		Shaft Support
6	022K34250 запросить цену →		Exit Roller Assembly (REP 2.19)
7	023E11200 запросить цену →		Timing Belt
8			- - Roller guide (not spared)
9			- - Rear Frame Assembly (ref. only)
10	023E11190 запросить цену →		Drive Belt
11			- - ADF Roller Guide (not spared)
12			- - Front frame (not spared
13	022K34260 запросить цену →		Pre-Feed Roller (REP 2.16)
14	600K37040 запросить цену →		Hardware Kit

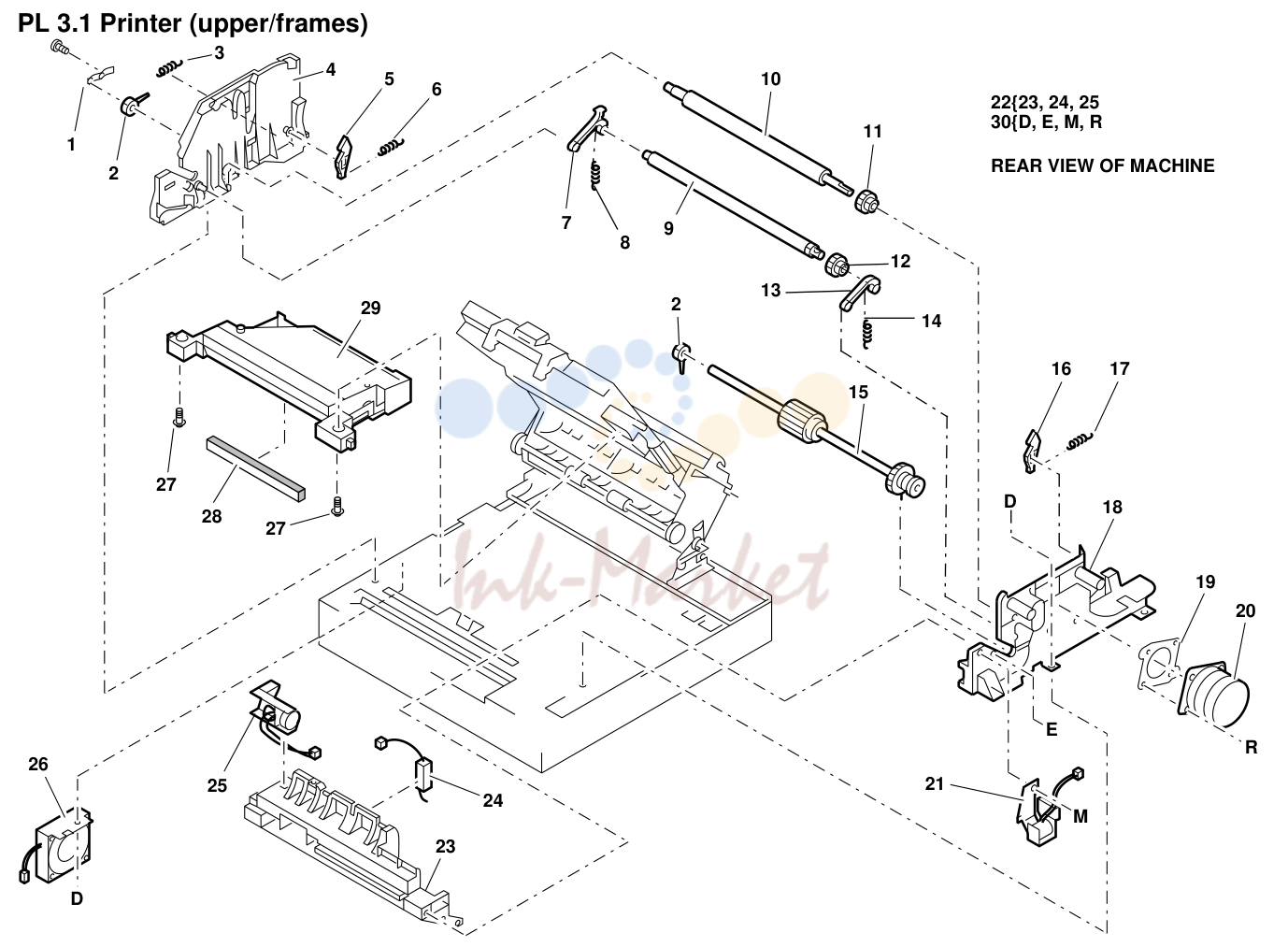

8. PL 3.1 Printer (upper/frames)

№	Артикул	Альт. артикул	Описание
1			- - Ground Plate (not spared)
2	013E07270 запросить цену →		Bearing
3	009E46360 запросить цену →		Spring
4			- - Front Frame (not spared)
5	003E19910 запросить цену →		Print Cartridge Latch (front)
6	009E46370 запросить цену →		Latch Spring (front)
7	031E05590 запросить цену →		Front Arm
8	009E46350 запросить цену →		Front Arm Spring
9	022K27320 запросить цену →		Metal Pinch Roller Assembly
10	022E11710 запросить цену →		Rubber Pinch Roller (REP 3.9)
11	007E18920 запросить цену →		Pinch Roller Gear
12	007E27210 запросить цену →		Gear
13	031E05600 запросить цену →		Rear Arm
14	009E49900 запросить цену →		Rear Arm Spring
15	022E11570 запросить цену →		Paper Feed Roller (REP 3.8)
16	011E03910 запросить цену →		Print Cartridge Latch (rear)
17	009E35780 запросить цену →		Latch Spring (rear)
18	001E24551 запросить цену →		Rear Frame (REP 3.14)
19			- - Bracket (not spared)
20	127K10170 запросить цену →		Print Motor (REP 3.2)
21	121E07990 запросить цену →		Feed Solenoid (REP 3.4) (ADJ 3.1)
22	001K28790 запросить цену →		Right Frame assembly (7041 W/O TAG 42) (REP 3.5)
23			- - Right Frame (P/O item 22)
24			- - Cassette Paper Sensor (P/O item 22)
25	003E19930 запросить цену →		Density Control (P/O item 22) (7041 W/O TAG 42) (REP 3.6)
26	127E07710 запросить цену →		Power Supply Fan (7041 W/O TAG 42)
27	026E31820 запросить цену →		Screw
28	055E25740 запросить цену →		Charge Scorotron Shield
29	122E01410 запросить цену →		Laser (REP 3.1) (See Note 1)
30	600K37040 запросить цену →		Hardware Kit

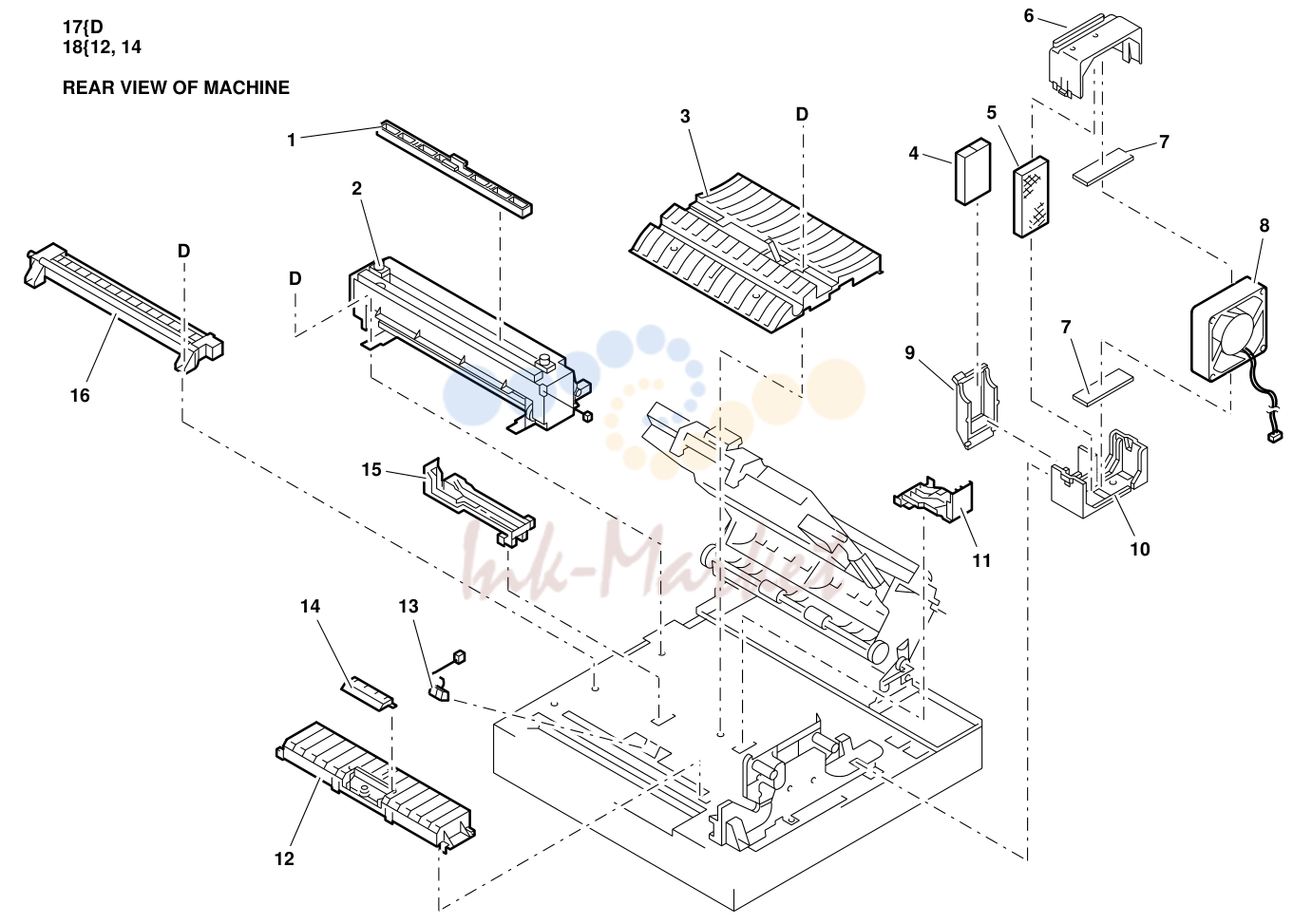

9. PL 3.2 Printer (lower)

№	Артикул	Альт. артикул	Описание
1	019E17500 запросить цену →		Fuser Cleaning Pad (Included with Toner cartridge)
2	126K03210 запросить цену →		Fuser Assembly (110VAC) (USO,XCL, XLA) (REP 3.15) (ADJ 5.1)
3	038E10250 запросить цену →		Lower Paper Guide (REP 3.13)
4	053E03560 запросить цену →		Ozone Filter (B)
5	053E02700 запросить цену →		Ozone Filter (A)
6			- - Upper Fan bracket (not spared)
7			- - Fan Spacer (not spared)
8	127E07700 запросить цену →		Fan (REP 3.3)
9			- - Filter Bracket (not spared)
10			- - Lower Fan Bracket (not spared)
11	114E03290 запросить цену →		Rear HV Connector
12			- - Right Paper Guide (P/O item 18)
13	130E05010 запросить цену →		Paper Sensor (REP 3.7)
14	038E10130 запросить цену →		Friction Pad (P/O item 18) (REP 3.11)
15	114E03340 запросить цену →		Front HV Connector
16	113E08800 запросить цену →		Corotron Assembly (REP 3.10)
17	600K37040 запросить цену →		Hardware Kit
18	038K07770 запросить цену →		Right Paper Guide Assembly (REP 3.12)

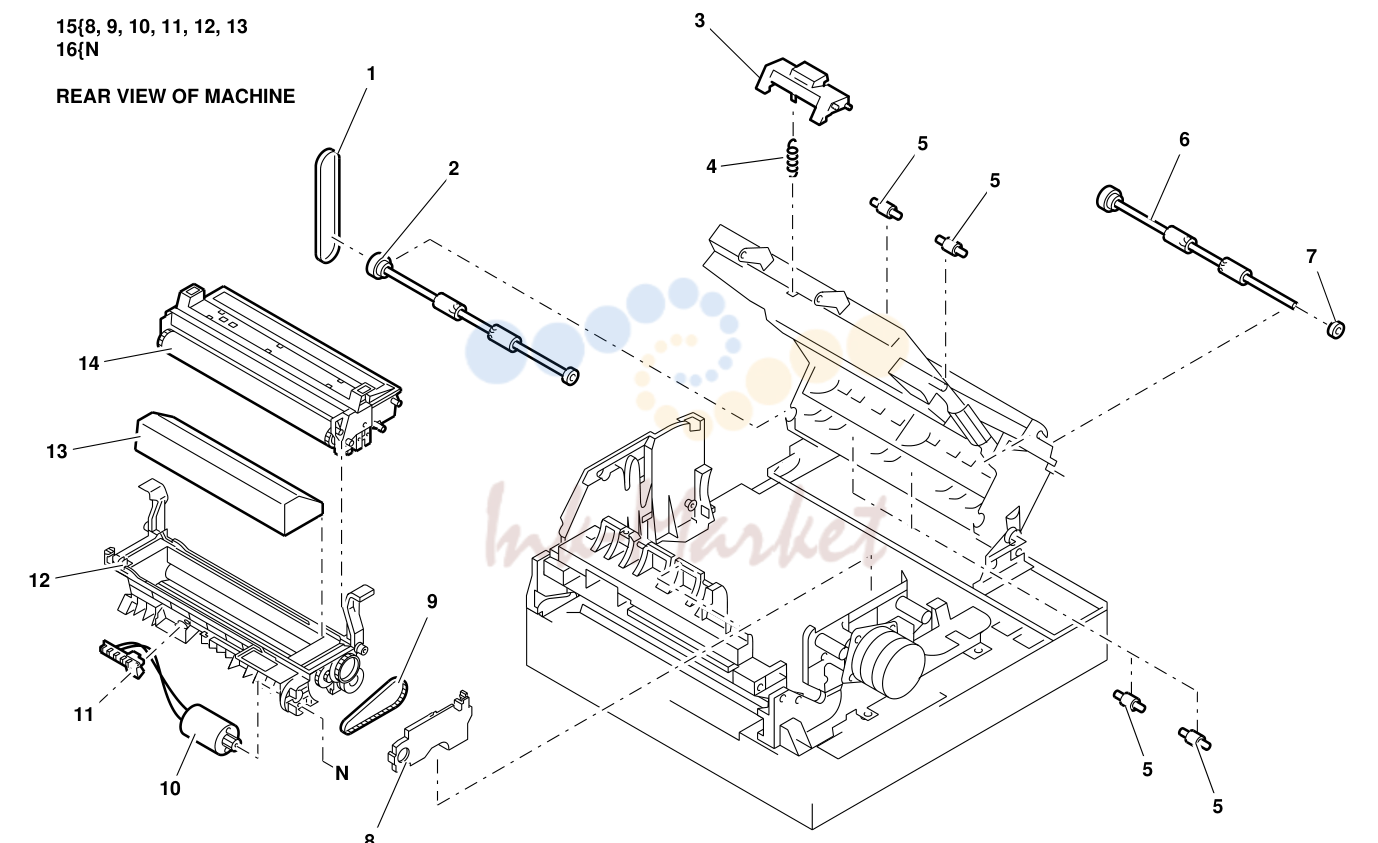

10. PL 4.1 Paper Path and Developer Assembly

№	Артикул	Альт. артикул	Описание
1	023E06880 запросить цену →		Belt
2	022K19180 запросить цену →		Lower Exit Roller Assembly (REP 4.1)
3	003E19920 запросить цену →		Latch
4	009E35760 запросить цену →		Spring
5	022E11580 запросить цену →		Roller
6	022K19190 запросить цену →		Upper Exit Roller Assembly (REP 4.2)
7	013E08060 запросить цену →		Bearing
8			- - Cover (P/O item 15)
9	023E09710 запросить цену →		Belt (P/O item 15)
10	130K51750 запросить цену →		Motor/Sensor (P/O item 15) (REP 4.3)
11			- - Tapping Screw 3X8 (P/O item 15)
12			- - Base (P/O item 15)
13	094K02050 запросить цену →		Initial toner (includes developer) (P/O item 15) (See Note 1)
14	013R00073 запросить цену →		Drum Module (USO, XCL, XLA) (Includes Fuser Cleaning Pad and Ozone Filter B)
15	101K16370 запросить цену →		Developer Assembly
16	600K37040 запросить цену →		Hardware Kit

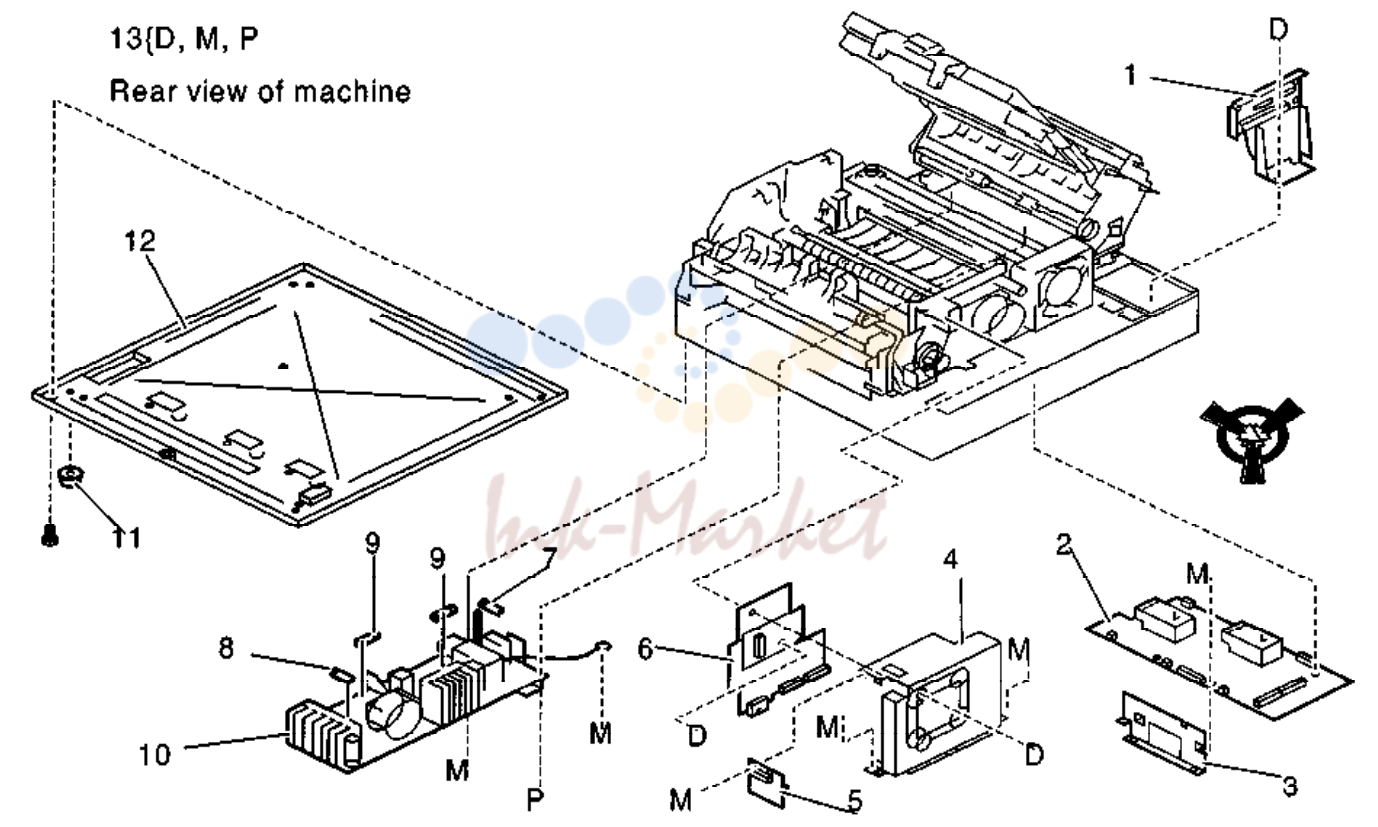

11. PL 5.1 Electrical

№	Артикул	Альт. артикул	Описание
1	140K51560 запросить цену →		Interconnect PWB (7041 W/O Tag 42)
2	105K07770 запросить цену →		HV Power Supply (REP 5.8)
3	140K51550 запросить цену →		Main Interconnect PWB
4			- - Shield (not spared)
5	140K51541 запросить цену →		Setup PWB (Tag 1) (REP 5.6) (ADJ 5.1) (ADJ 5.2)
6	140K51570 запросить цену →		Driver PWB (REP 5.5) (ADJ 5.1) (ADJ 5.2)
7	600K34990 запросить цену →		Mains 110V Fuse Kit (10A) (5 ea.)
8	600K35000 запросить цену →		Fuse kit (2A - 125V) (5 ea.)
9	600K37010 запросить цену →		Fuse Kit (3.15A - 125V) (5 ea.)
10	105K07750 запросить цену →		LV Power Supply (110 VAC) (USO, XCL, XLA) (REP 5.7)
11	004E04850 запросить цену →		Foot
12			- - Bottom pan (not spared)
13	600K37040 запросить цену →		Hardware Kit

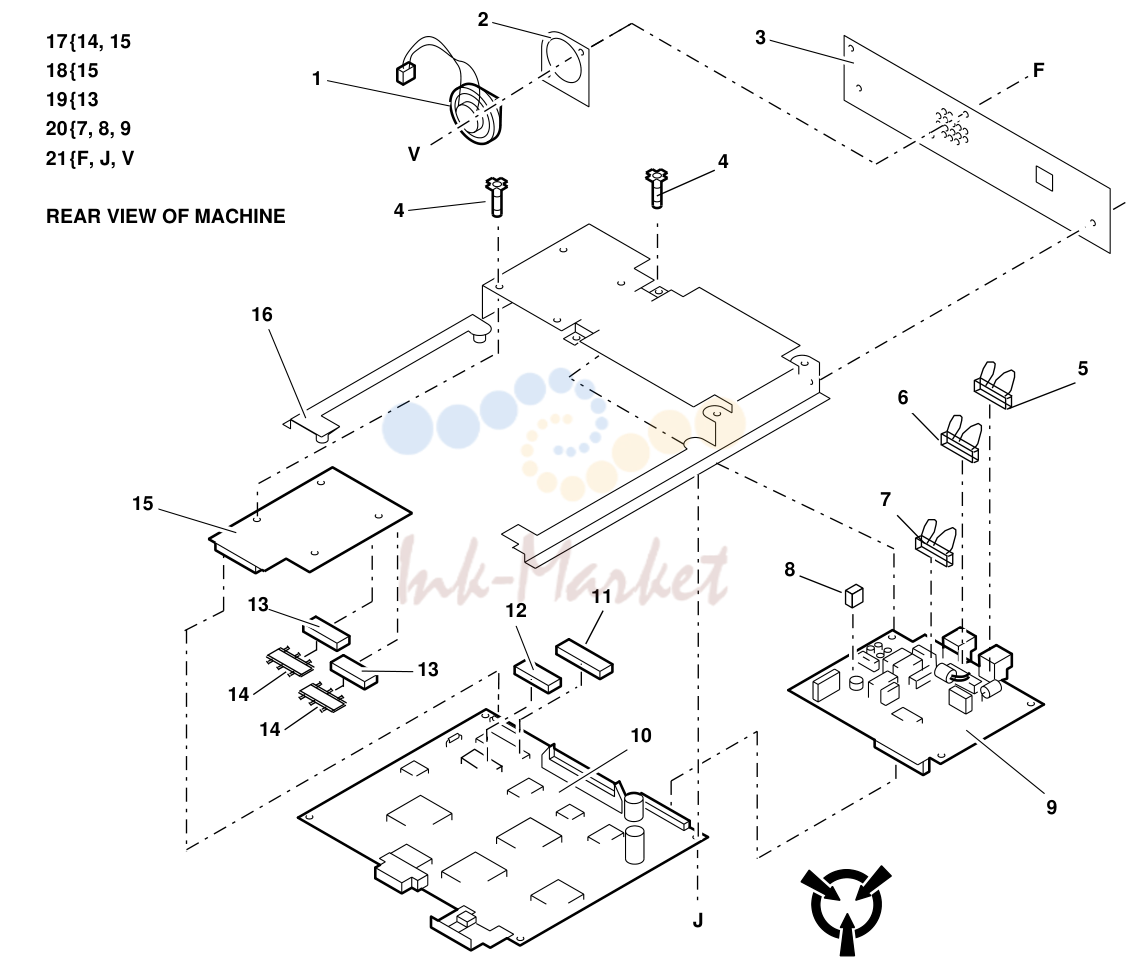

12. PL 5.2 Electrical (PWB chassis) 7041 W/O Tag 42

№	Артикул	Альт. артикул	Описание
1	130E05460 запросить цену →		Speaker (REP 5.4)
2			- - Mounting Gasket (not spared)
3			- - Plate (not spared)
4	068E47470 запросить цену →		Standoff
5	152K57290 запросить цену →		LCU Jumper (CN3) (RX - except SE)(See note 1)
6	152K57280 запросить цену →		LCU Jumper (CN4) (RX) (See note 1)
7	152K57140 запросить цену →		LCU Jumper (CN5) (RX - DE) (P/O item 20)
13			- - SRAM (USO) (P/O item 19)
14	019E23860 запросить цену →		Retaining Bracket (P/O item 17)
15			- - Memory PWB (P/O item 17, 18)
8	113P80666 запросить цену →		LCU Shorting Pin (RX) (P/O Item 20) (See Note 2)
16			- - PWB chassis (not spared)
9			-- LCU PWB (P/O Item 20)
17	097K12970 запросить цену →		1 Meg Memory Kit PWB (See Note 3)
10	140K52640 запросить цену →		Main PWB (W/O ROM 1, 3 (REP 5.1)
18	097K13480 запросить цену →		2 Meg Memory Kit PWB (RX) (See Note 3)
11	537E29251 запросить цену →		ROM1 (IC21) (USO, XCL, XLA) (REP 5.2)
19	097K12980 запросить цену →		2 Meg upgrade Kit (contains 2 IC’s) (USO, XCL,
20	140K51590 запросить цену →		LCU PWB (USO, XCL) (REP 5.3)
21	600K37040 запросить цену →		Hardware Kit

13. PL 5.3 Electrical (PWB chassis) 7042 / 7041 W/ Tag 42

№	Артикул	Альт. артикул	Описание
12	097K17340 запросить цену →		1.5M Upgrade Kit PWB (See note 3)
13			- - PWB chassis (not spared)
14	140K51580 запросить цену →		LCU PWB (7041 W/ Tag 42) (RX - DE) (REP 5.3)
1	130E05460 запросить цену →		Speaker (REP 5.4) 140K51740 LCU PWB (7041 W/ Tag 42)(RX - BE, CH, GB, IE, FR,
2			- - Mounting Gasket (not spared) EEO-UK) (REP 5.3)
3			- - Plate (not spared) 15 140K65830 LCU PWB (7042) (USO, XCL) (REP 5.3)
4	068E47470 запросить цену →		Standoff 140K61190 LCU PWB (7042)(XLA) (REP 5.3)
5	152K57290 запросить цену →		LCU Jumper (CN3) (RX - except SE) (See note 1) 16 600K37040 Hardware Kit
6	152K57280 запросить цену →		LCU Jumper (CN4) (RX) (See note 1)
7	152K57140 запросить цену →		LCU Jumper (CN5) (RX - DE) (P/O item 9) NOTE 1: Refer to section 7 for RX connector pin assignments to correctly
8	113P80666 запросить цену →		LCU Shorting Pin (RX) (P/O Item 9) (See note2) each specific country.
9			- - LCU PWB (7041 W/ Tag 42) (P/O Item 14)
10	160K01510 запросить цену →		Main PWB (XCL)(W/O ROM1) (USO - 140K65820) Memory Option Kit.
11	537E39630 запросить цену →		ROM1 (IC8) (USO, XCL, XLA) (REP 5.2)

14. PL 5.4 Telephones, Cables, and Cords

№	Артикул	Альт. артикул	Описание
1	110K05520 запросить цену →		Handset (USO, XCL) 117S26656 Tel Line Cable (RX - NL)
2	062K05900 запросить цену →		Handset cradle (USO, XCL)
3	117K14230 запросить цену →		Power Cord 110V

15. PL 6.1 Auxiliary Tray

№	Артикул	Альт. артикул	Описание
1	013E07270 запросить цену →		Bearing
2	006E33490 запросить цену →		Paper Guide Roller
3	022K27150 запросить цену →		Paper Feed Roller (ADJ 6.1)
4			- - Chassis
5	015E28430 запросить цену →		Drive Motor (Includes Feed Solenoid) (ADJ 6.1)
6	130E05470 запросить цену →		Auxiliary Paper Feed Sensor
7	002E58730 запросить цену →		Cover
8	004E04860 запросить цену →		Foot
9	009R89600 запросить цену →		Auxiliary Tray Paper Cassette (Letter) (USO, XCL,
10			- - Gear (Not spared)
11	097K12910 запросить цену →		Auxiliary Tray Kit (Letter] (USO, XCL, XLA) Not
12	600K37040 запросить цену →		Hardware Kit
