1. PL 5.1A Covers

№	Артикул	Альт. артикул	Описание
1	48K96615 запросить цену →		Upper Scanner Assembly 18 48E95984 Access Cover (USO)
2	48E95901 запросить цену →		Control Panel Bracket Cover 48E99260 Access Cover (RX)
3	152K89461 запросить цену →		Control Panel Harness
4	101K97606 запросить цену →		Control Panel* (USO) Tag
5	92E84260 запросить цену →		7032 Control Panel Label (7033)
6	45E96413 запросить цену →		One Touch Card (English) 92E86383 Product Feature Index Label (RX) (7033)
7	48E96190 запросить цену →		Flip Panel 3E18080 Security Lock Key
8	48K96664 запросить цену →		Printer Cover Assembly 45E96572 Operator Guide (English)
9	91P66413 запросить цену →		Customer Assistance Label (USO) 45E91330 Operator Guide (Brazil)
10	48K96763 запросить цену →		Right Side Cover (single tray) 97K96160 IDF Flanges, A4 (RX)
11	48E95753 запросить цену →		Upper Front Cover 97K96170 IDF Flanges, B4 (RX)
12	48E95771 запросить цену →		Lower Front Cover 97K96150 IDF Cartridge Frame (RX)
13	17E95840 запросить цену →		Feet 48E95581 IDF Cartridge Frame (US)
14	48K96971 запросить цену →		Left Side Cover
15	48K96696 запросить цену →		Rear Cover
16	68E73971 запросить цену →		Control Panel Bracket
17	30K86101 запросить цену →		Option EMI Shield (USO)
5-2			Telecopier 7032 / 7033 Service Manual

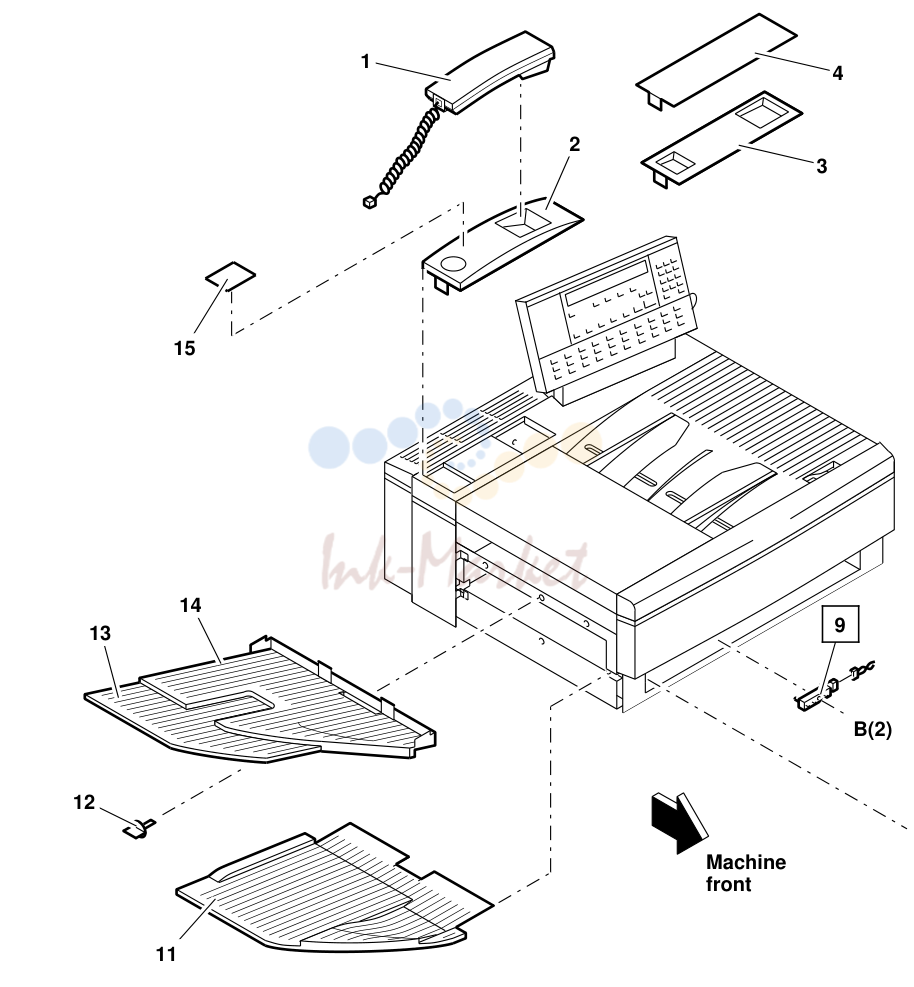

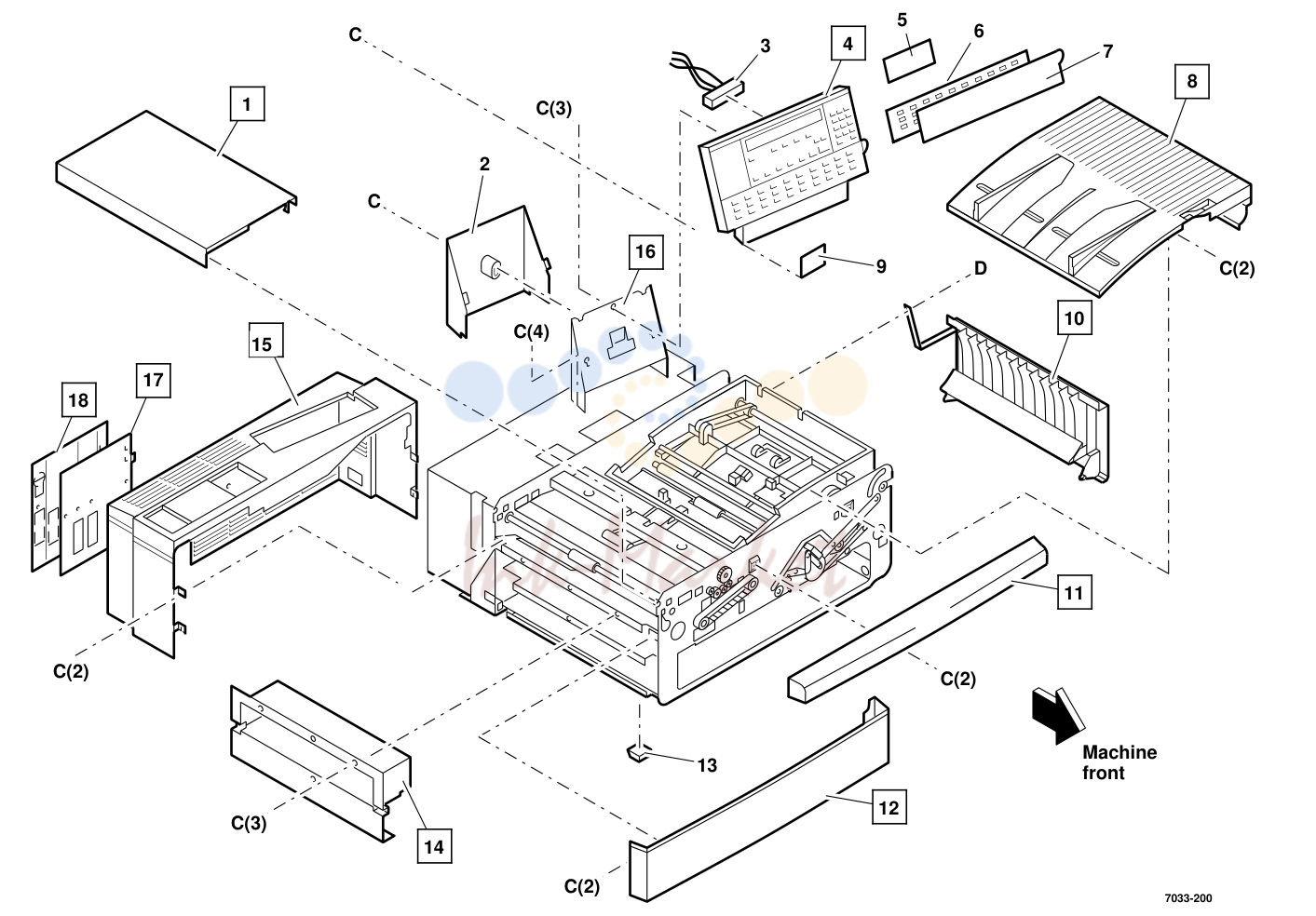

2. Machine

№	Артикул	Альт. артикул	Описание
1	110K96960 запросить цену →		Handset (USO)
2	1K87753 запросить цену →		Handset Cradle (USO)
3	1E86162 запросить цену →		Handset Cradle (RX)
4	48E95551 запросить цену →		Handset cradle cover
5	18E95100 запросить цену →		Paper Size Indicator
6			----- Paper Tray Front Cover
7			----- Paper Length Block
8	3E86450 запросить цену →		Paper Width Button
9	110K96560 запросить цену →		Paper Size Sensor
10	50K97756 запросить цену →		Paper Tray Assy (USO) (Includes 5, 6, 7,
11	50E96861 запросить цену →		Copy Output Tray
12	26P63695 запросить цену →		Document Output Tray Fastener
13			----- Document Output Tray Extension
14	50K97653 запросить цену →		Document Output Tray Assy
15	91E77050 запросить цену →		Telephone Number Label
5-4			Telecopier 7032 / 7033 Service Manual

3. Machine

№	Артикул	Альт. артикул	Описание
1	48K96615 запросить цену →		Upper Scanner Assembly
2			----- Upper Scan Cover
3			----- Latch Handle
4			----- Rear Latch
5			----- Latch Spring
6	9E87881 запросить цену →		Rear Hinge Spring
7	13E97941 запросить цену →		Rear Bearing
8			----- Hinge Shaft
9	121K97911 запросить цену →		Nudger Solenoid
10	13E98010 запросить цену →		Bearing
11	9E87870 запросить цену →		Front Hinge Spring
12			----- Front Latch
5-6			Telecopier 7032 / 7033 Service Manual

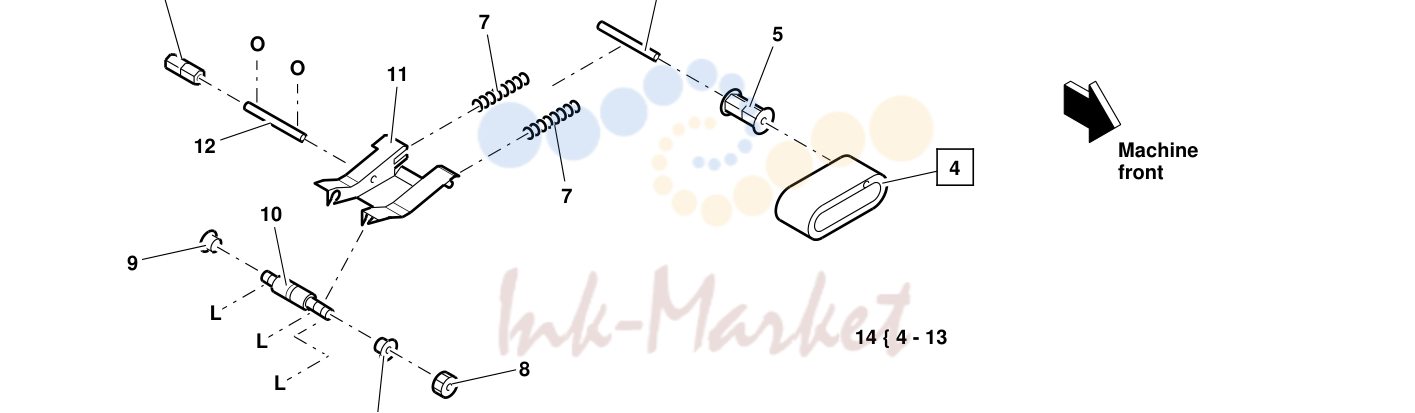

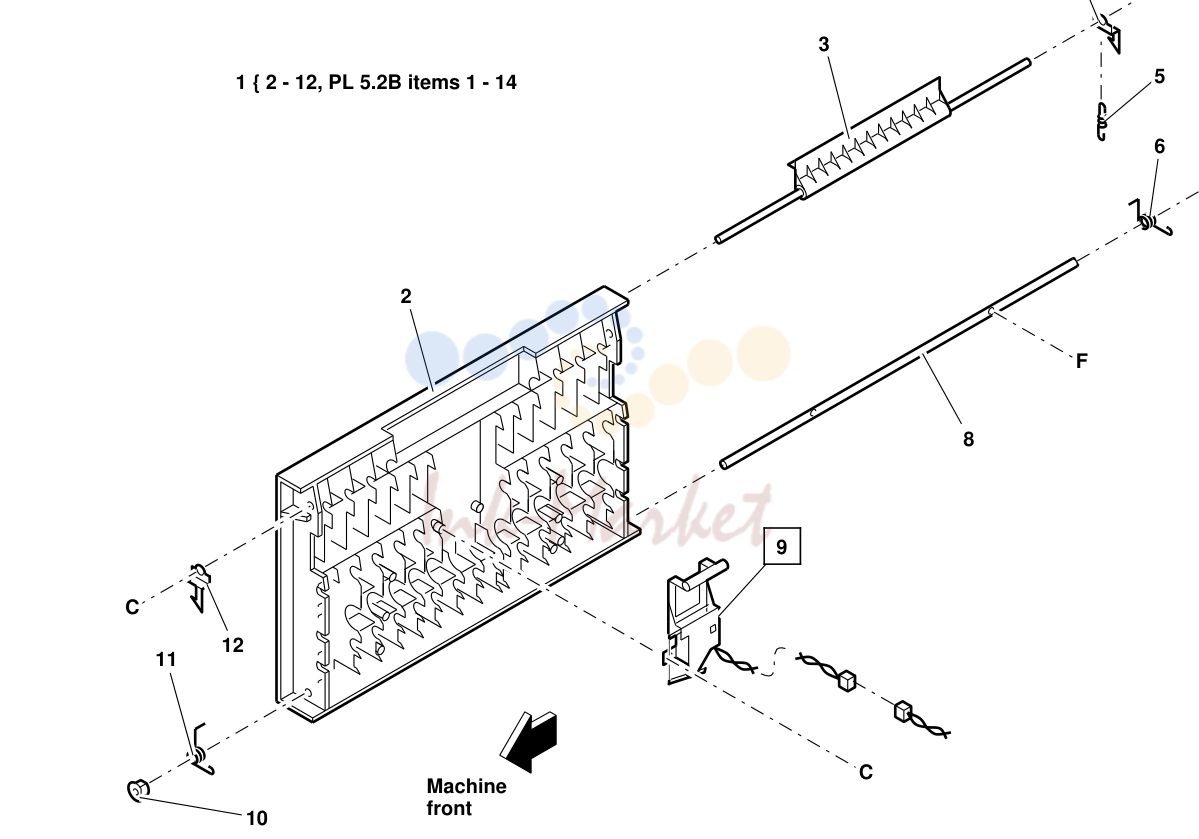

4. 1 { 2 - 12, PL 5.2B items 1 - 14 5 7

№	Артикул	Альт. артикул	Описание
1	22K87900 запросить цену →		Input Idler Shaft
2	9E88062 запросить цену →		Input Idler Shaft Springs
3			----- Input Idler Shaft Bearings
4			----- Platen Roller Springs
5			----- Platen Roller Bearings
6	22K87890 запросить цену →		Platen Roller
7			----- Output Idler Shaft Roller
8			----- Output Idler Shaft Springs (Gold)
9			----- Output Idler Shaft
10			----- Platen Guide
11			----- Static Eliminator
12			----- Ground Spring
13	20P61499 запросить цену →		Pulley (14T)
14	23E96850 запросить цену →		Input Idler Shaft Belt (53MXL)
5-8			Telecopier 7032 / 7033 Service Manual

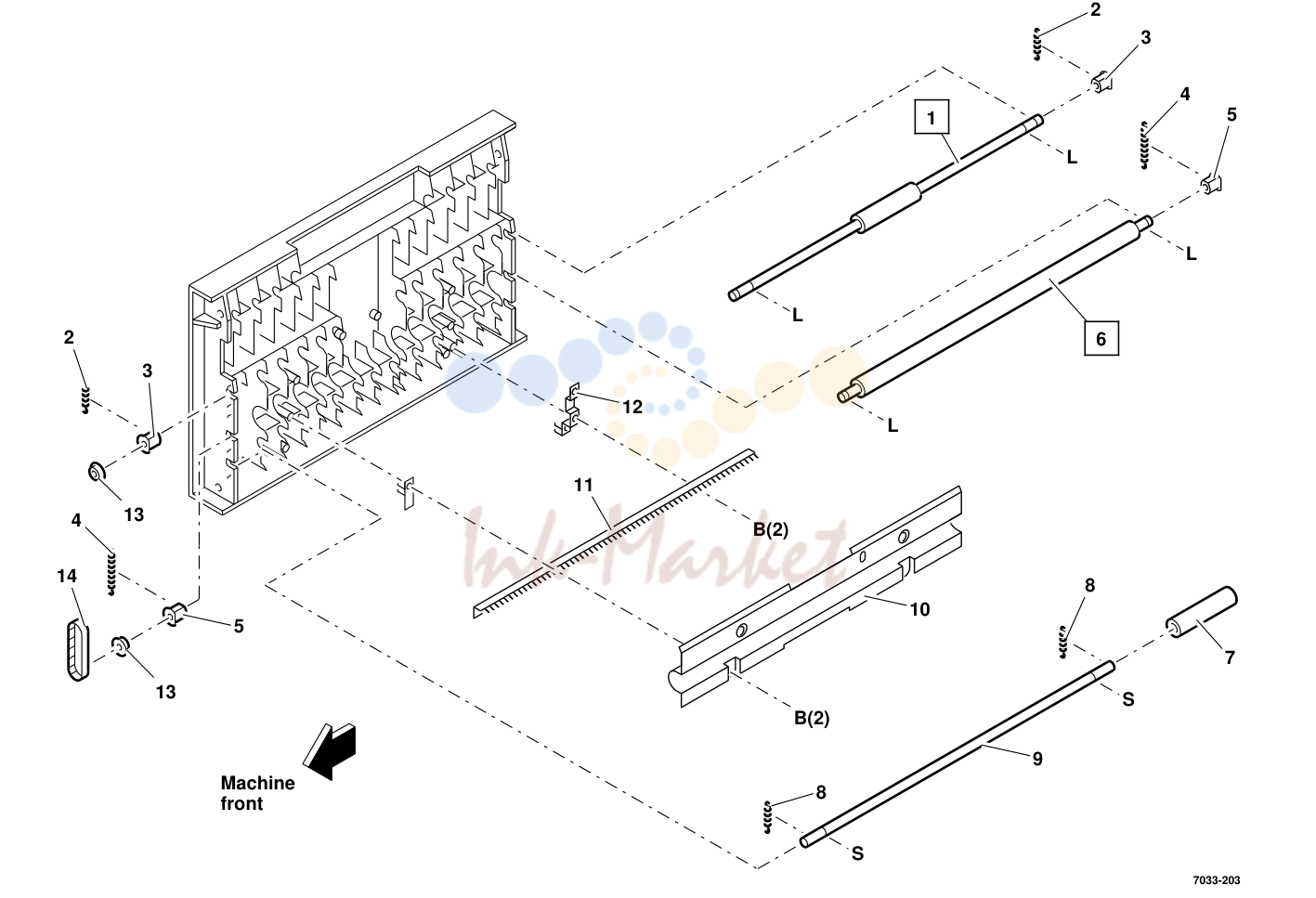

5. aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa aaaaaaaaaaaaaaaaaaaaaaaa

№	Артикул	Альт. артикул	Описание
1	38K97101 запросить цену →		Retard Guide Assy
2			----- Retard Plastic Guide
3	7E98870 запросить цену →		Retard Rubber Drive Gear
4	23E96050 запросить цену →		Belt
5			----- Hex Tension Roller
6			----- Hex Tension Roller Shaft
7	9E87862 запросить цену →		Hex Tension Roller Springs
8	7E99390 запросить цену →		Belt Drive Gear
9			----- Belt Drive Bearing
10			----- Belt Drive Shaft
11			----- Belt Housing
12			----- Hex Idler Roller Shaft
13			----- Hex Idler Roller
14	23K95234 запросить цену →		Belt Assembly
5-10			Telecopier 7032 / 7033 Service Manual

6. 12 Machine

№	Артикул	Альт. артикул	Описание
1			----- Sensors Harness
2	130K98560 запросить цену →		Scan Position Sensor
3	130K98080 запросить цену →		ADF Document Sensor
4	7E99390 запросить цену →		ADF Belt Drive Gear
5	68E73681 запросить цену →		ADF Cartridge Bracket
6	6E87450 запросить цену →		ADF Belt Drive Shaft
7	54K97561 запросить цену →		Paper Chute Assembly, Upper
8	7P61817 запросить цену →		ADF Transfer Gears (15T)
9	7E98890 запросить цену →		ADF Clutch/Gear (21T)
10	13E98010 запросить цену →		Bearing
11	130K95150 запросить цену →		Area #3 jam sensor
12	62K96272 запросить цену →		Video Assembly (A3) (RX)
13			----- Video Assembly Harness

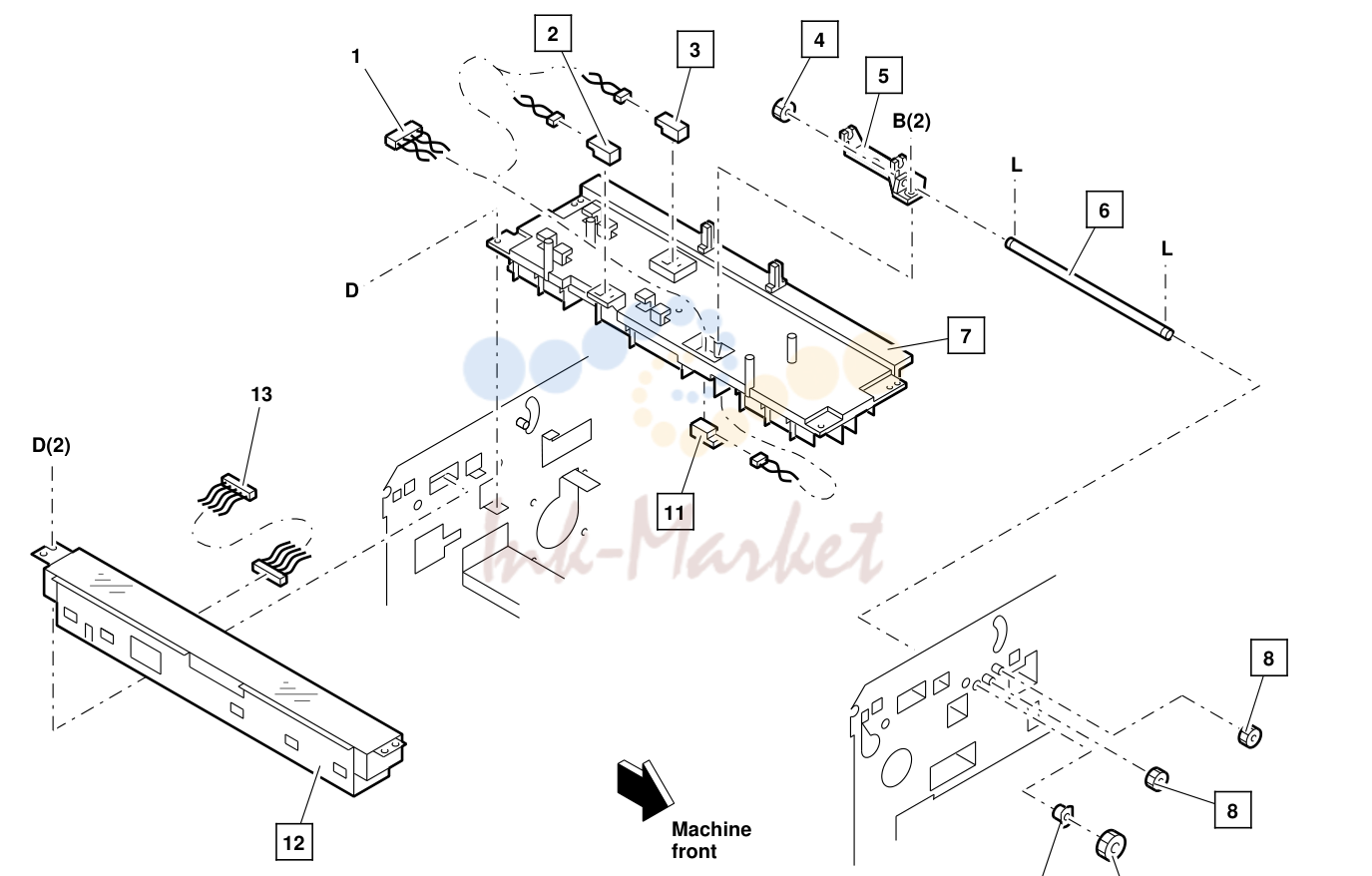

7. Machine

№	Артикул	Альт. артикул	Описание
1	23E96860 запросить цену →		Output Drive Belt (95 MXL)
2	23E96870 запросить цену →		Input Drive Belt (131 MXL)
3	20P61497 запросить цену →		Pulley (29T)
4	20E96940 запросить цену →		Pulley (62T/29T)
5	413W77559 запросить цену →		Bearing
6	38E98600 запросить цену →		Lower Document Guide
7	127K98640 запросить цену →		Scan Motor
8	22K87910 запросить цену →		Input Drive Roller
9	13E90840 запросить цену →		Bearing
10	7E98880 запросить цену →		Input Drive Shaft Gear
11	22K87930 запросить цену →		Output Drive Roller

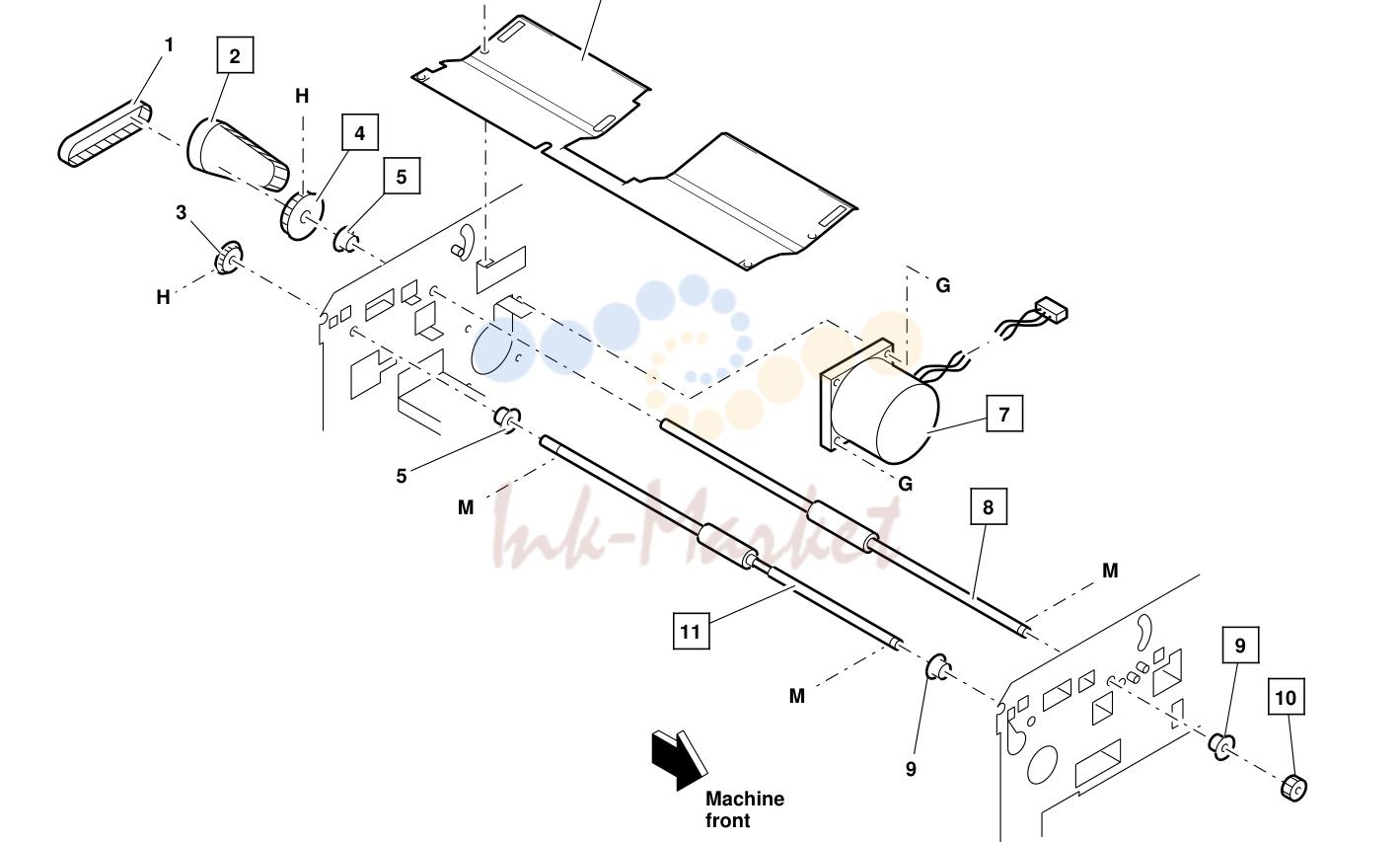

8. Machine

№	Артикул	Альт. артикул	Описание
1	23E97330 запросить цену →		Belt (150 MXL) P/O Tag
2	20E97290 запросить цену →		Pulley (23T) P/O Tag
3	413W77559 запросить цену →		Bearing
4	110K97320 запросить цену →		Scan Interlock Switch
5	22K88130 запросить цену →		Paper Output Roller #1
6	22K87760 запросить цену →		Paper Output Roller #2
7	13E90840 запросить цену →		Bearing
8	20E97270 запросить цену →		Pulley (33T)
9	23E96930 запросить цену →		Belt
10	13E98370 запросить цену →		Bearing
11	9E88050 запросить цену →		Tension Spring
12	54K97042 запросить цену →		Paper Chute Assembly, Lower

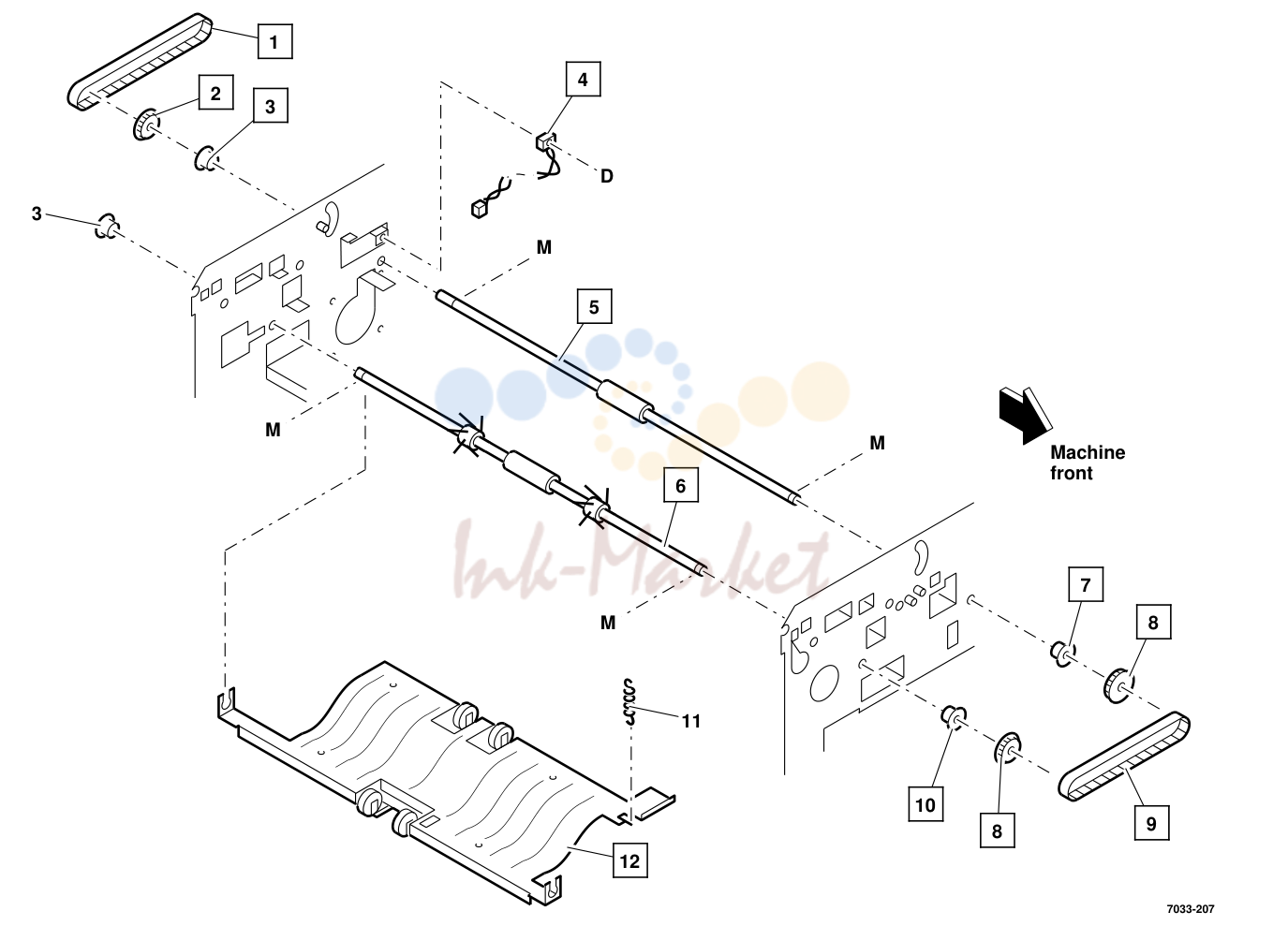

9. Machine

№	Артикул	Альт. артикул	Описание
1	23E96920 запросить цену →		Drive Belt #1
2	20E96980 запросить цену →		Pulley (67T)
3	13E97980 запросить цену →		Bearing
4	22E98540 запросить цену →		Hinge Shaft Core
5	9E8090 запросить цену →		Rear Spring
6	13E97990 запросить цену →		Hinge Shaft Bearing
7	20E96970 запросить цену →		Pulley (22T)
8	6E87580 запросить цену →		Printer Hinge Shaft
9	9E88080 запросить цену →		Front Spring
10	6E87590 запросить цену →		Stop Shaft
11	13E90840 запросить цену →		Bearing
12	22K87771 запросить цену →		Idler wheels
13	20P61497 запросить цену →		Pulley (29T)
14	23E96890 запросить цену →		Drive Belt #2
15	6E87570 запросить цену →		Pressure Roller Idler Shaft

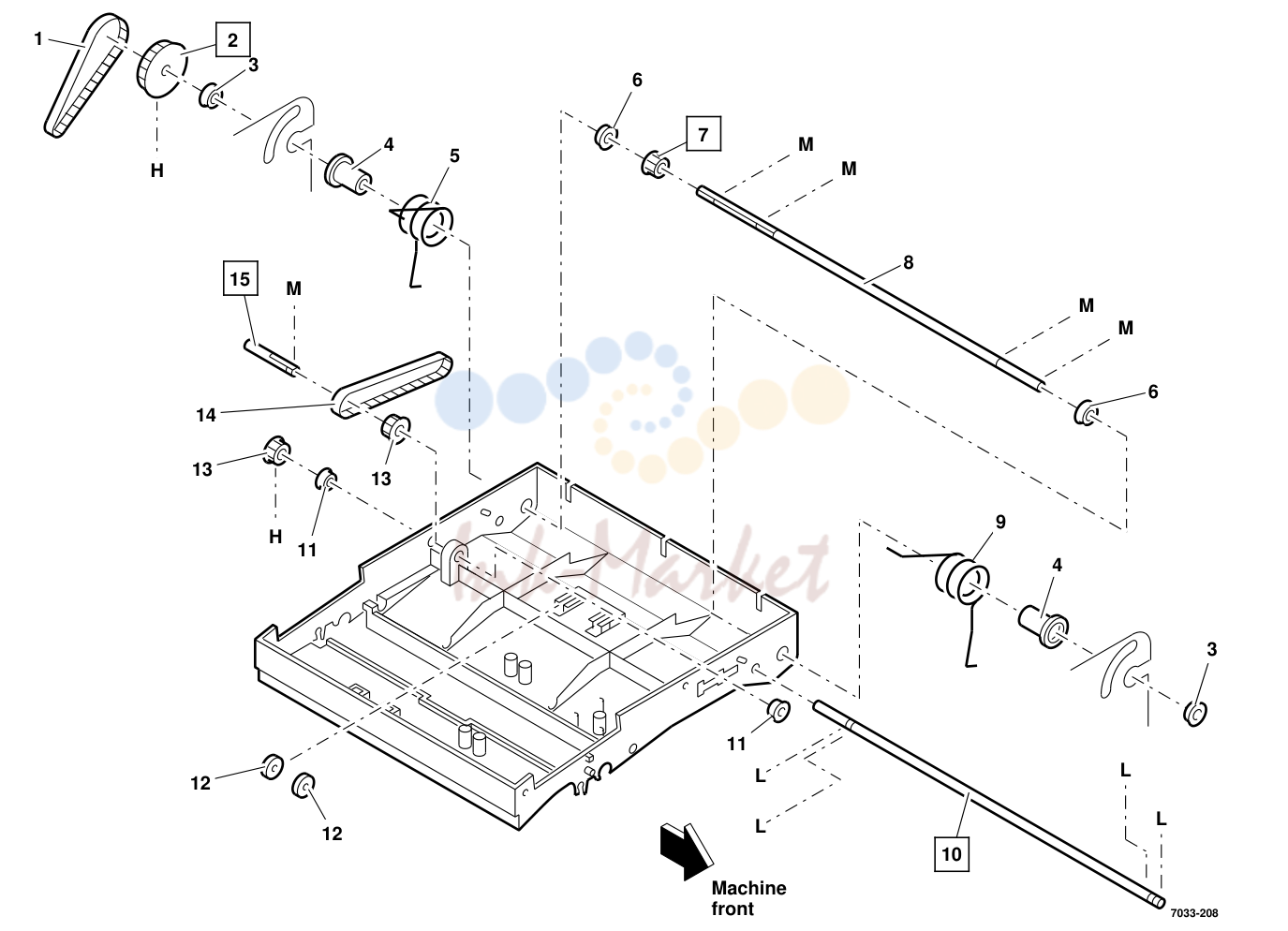

10. Machine

№	Артикул	Альт. артикул	Описание
1	23E96900 запросить цену →		Belt
2	20P61497 запросить цену →		Pulley (29T)
3	13P61476 запросить цену →		Bearing
4	22K87780 запросить цену →		Pressure Roller A4 (USO)
5	3E85381 запросить цену →		Release Latch (Rear)
6	1K87352 запросить цену →		Frame
7	130K98110 запросить цену →		Area #2 Jam Sensor
8	152K89584 запросить цену →		Upper Printer Harness (USO) tag
9	130K98050 запросить цену →		Donor Out Sensor PWB (USO)
10	11E96821 запросить цену →		Latch Lever
11	12E96350 запросить цену →		Latch Linkage
12	3K96842 запросить цену →		Release Latch Assembly
13	9E88070 запросить цену →		Latch Spring
14	7E98910 запросить цену →		Clutch/Gear (24T)
15	7P62464 запросить цену →		Gear (24T)
16	7P61574 запросить цену →		Gear (18T)
17	13E90840 запросить цену →		Bearing
18	9E88062 запросить цену →		Springs
19	6E87560 запросить цену →		Idler Shaft
20	22E98550 запросить цену →		Idler Roller
21	130E96060 запросить цену →		Document Size Sensor
22	22K88110 запросить цену →		Output Shaft

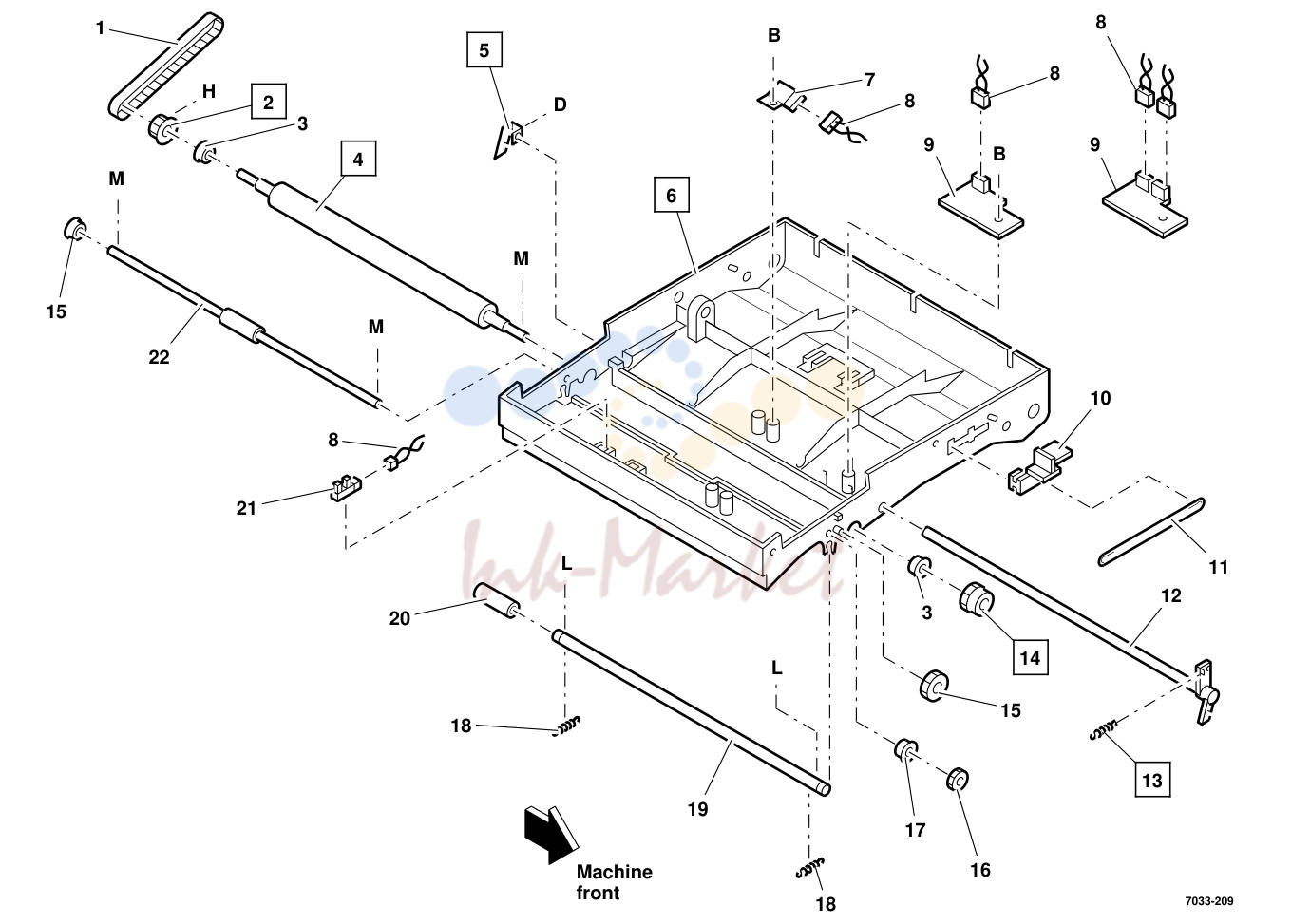

11. Machine 16

№	Артикул	Альт. артикул	Описание
1	23E96910 запросить цену →		Belt (160 MXL)
2	20E96990 запросить цену →		Pulley
3	68E73810 запросить цену →		Donor Film Support (left, rear)
4	68E73800 запросить цену →		Donor Film Support (right, rear)
5			----- Sensor Holder
6	110E96580 запросить цену →		Low Paper Sensor
7	130K98011 запросить цену →		Paper Out Sensor
8	30K99882 запросить цену →		Donor Film Support Assembly (front)
9	11K95760 запросить цену →		Linkage #2
10	11E96830 запросить цену →		Linkage #1
11			----- Shaft
12	130K97991 запросить цену →		Thermal Head Assembly A4 (USO) Tag
13			----- Wire Harness
14			----- Wire Harness
15	5K95651 запросить цену →		Donor Film Drive Assembly

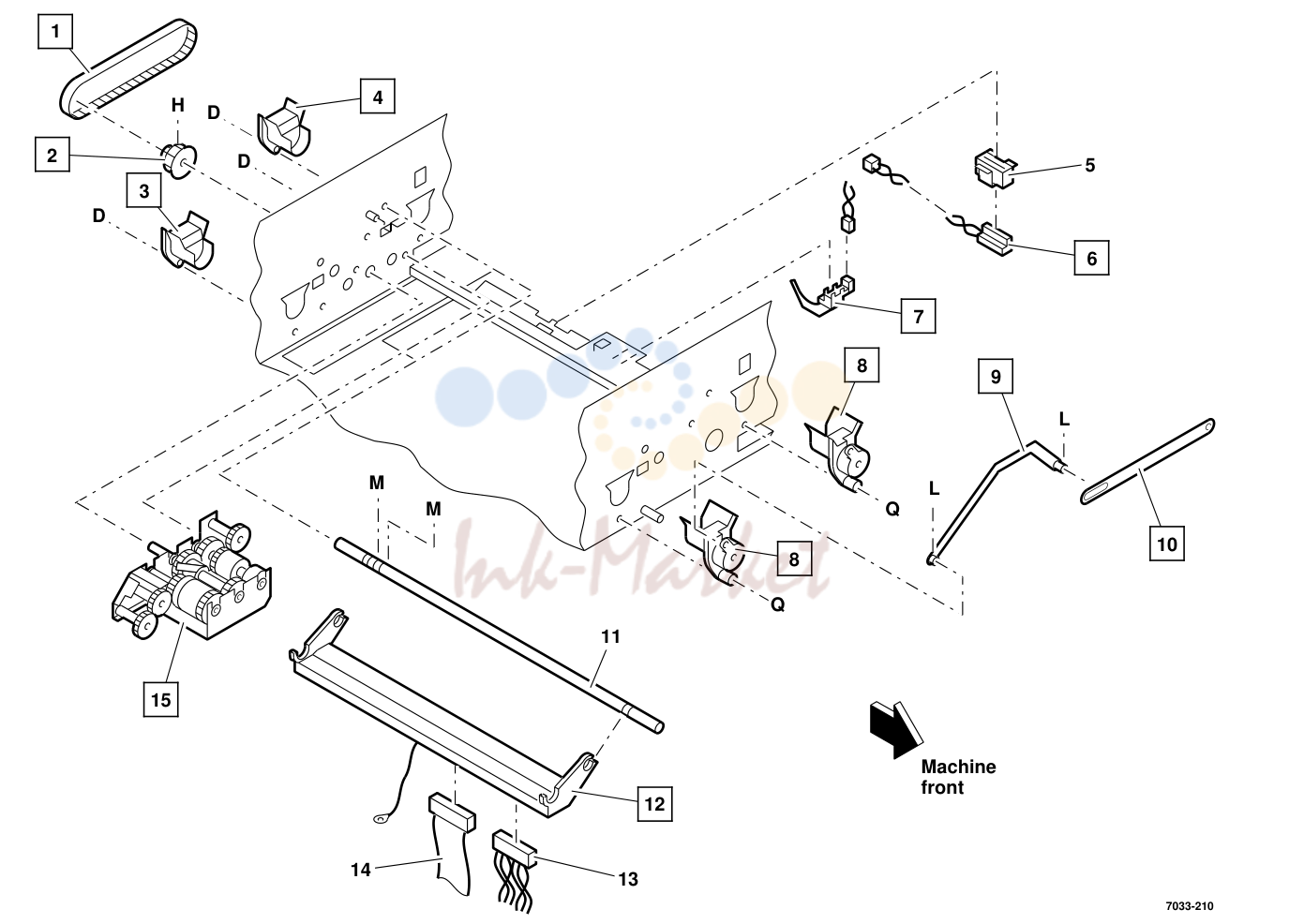

12. Machine

№	Артикул	Альт. артикул	Описание
1	110K96950 запросить цену →		Printer Interlock Switch
2	15E88630 запросить цену →		Sensor Actuator
3	130E96060 запросить цену →		Thermal Head Position Sensor
4	11E96721 запросить цену →		Donor Film Indicator Linkage
5	18E95121 запросить цену →		Donor Film Indicator
6	9E88040 запросить цену →		Donor Film Indicator Linkage Spring
7	1E86200 запросить цену →		Guide Block
8	5E97670 запросить цену →		Pulley Support
9	23E96880 запросить цену →		Belt (155 MXL)
10	20E96960 запросить цену →		Pulley (62T)
11	15K98131 запросить цену →		Lever
12	9P63168 запросить цену →		Linkage Spring
13	11K95770 запросить цену →		Thermal Head Lever Assembly
14	11E96750 запросить цену →		Separator Shaft Lever
15	12E96340 запросить цену →		Separator Shaft Lever Linkage
16	13E90840 запросить цену →		Bearing
17	6K96191 запросить цену →		Thermal Head Cam Shaft
18	6E88930 запросить цену →		Separator Shaft

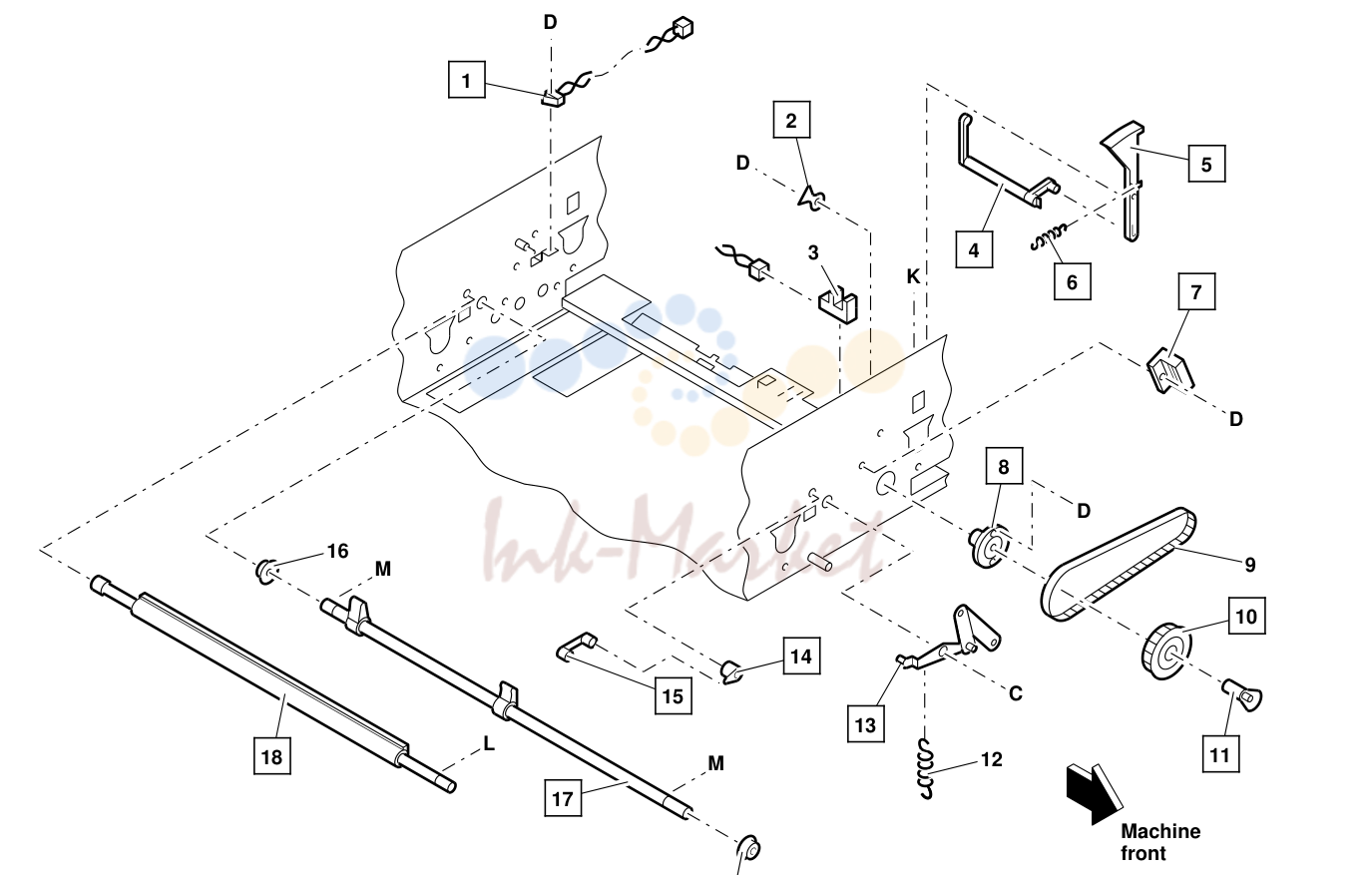

13. Machine

№	Артикул	Альт. артикул	Описание
1			----- Wire Harness
2	13E98010 запросить цену →		Bearing
3	11E96840 запросить цену →		Shaft Joint
4	54K97060 запросить цену →		Paper Guide
5	110K90570 запросить цену →		Right Cover Latch Switch
6	130K98000 запросить цену →		Area #1 Jam Sensor
7			----- Wire Harness
8	23E96960 запросить цену →		Belt (80 MXL)
9	20E97020 запросить цену →		Pulley (32T)
10	413W75959 запросить цену →		Bearing
11	121E90450 запросить цену →		Right Cover Latch
12	23E96950 запросить цену →		Belt (71 MXL)
13			----- Roller
14	22K88060 запросить цену →		Paper Input Roller #1
15	22K88050 запросить цену →		Paper Input Roller #2
16	127K98650 запросить цену →		Paper Feed Motor

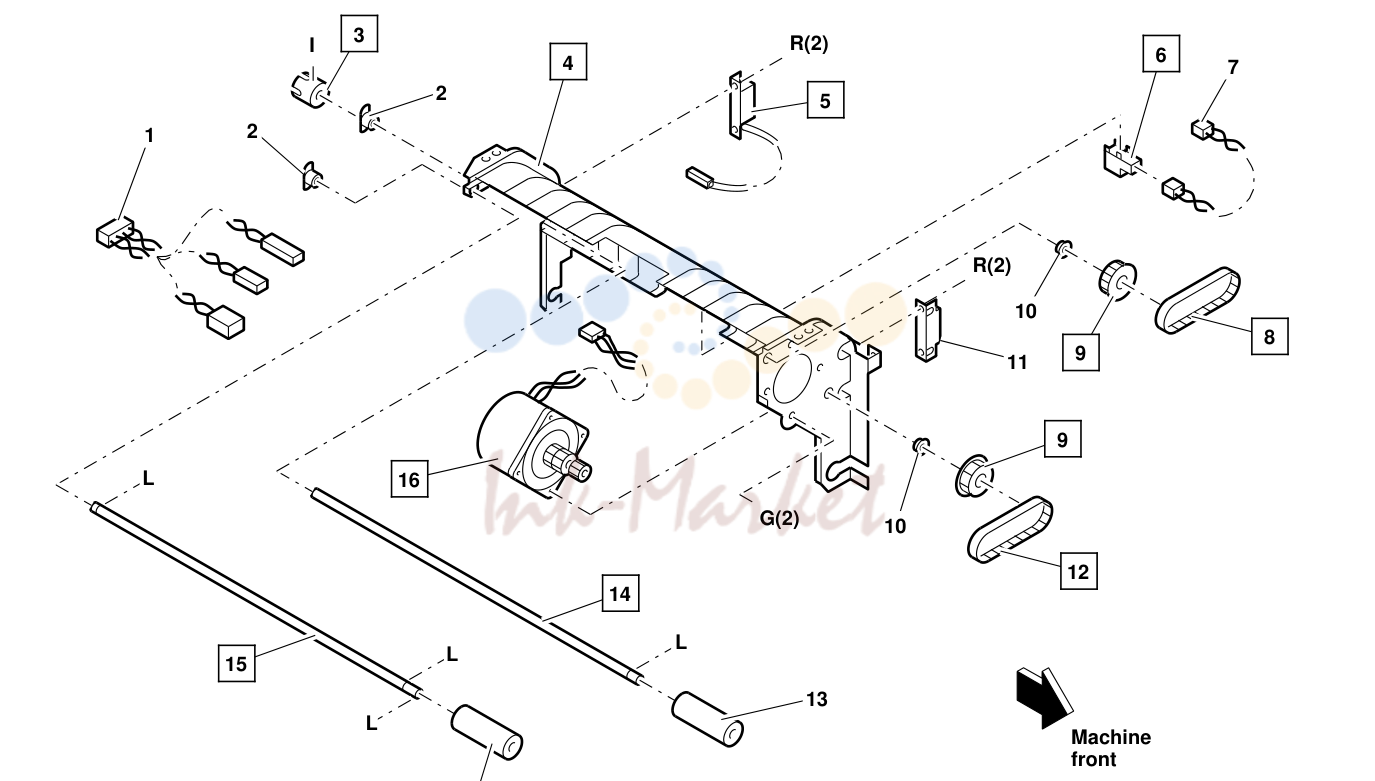

14. Machine

№	Артикул	Альт. артикул	Описание
1	413W77559 запросить цену →		Bearing
2	59K99540 запросить цену →		Feed Shaft Roller
3	6K80380 запросить цену →		Feed Shaft Assy
4	5K95660 запросить цену →		Clutch/Spring Assembly
5	23E96980 запросить цену →		Belt (112MXL)
6	121K97930 запросить цену →		Paper Feed Solenoid
7	7K96160 запросить цену →		Auxiliary Tray Drive Assembly
8	127K98660 запросить цену →		Printer Motor

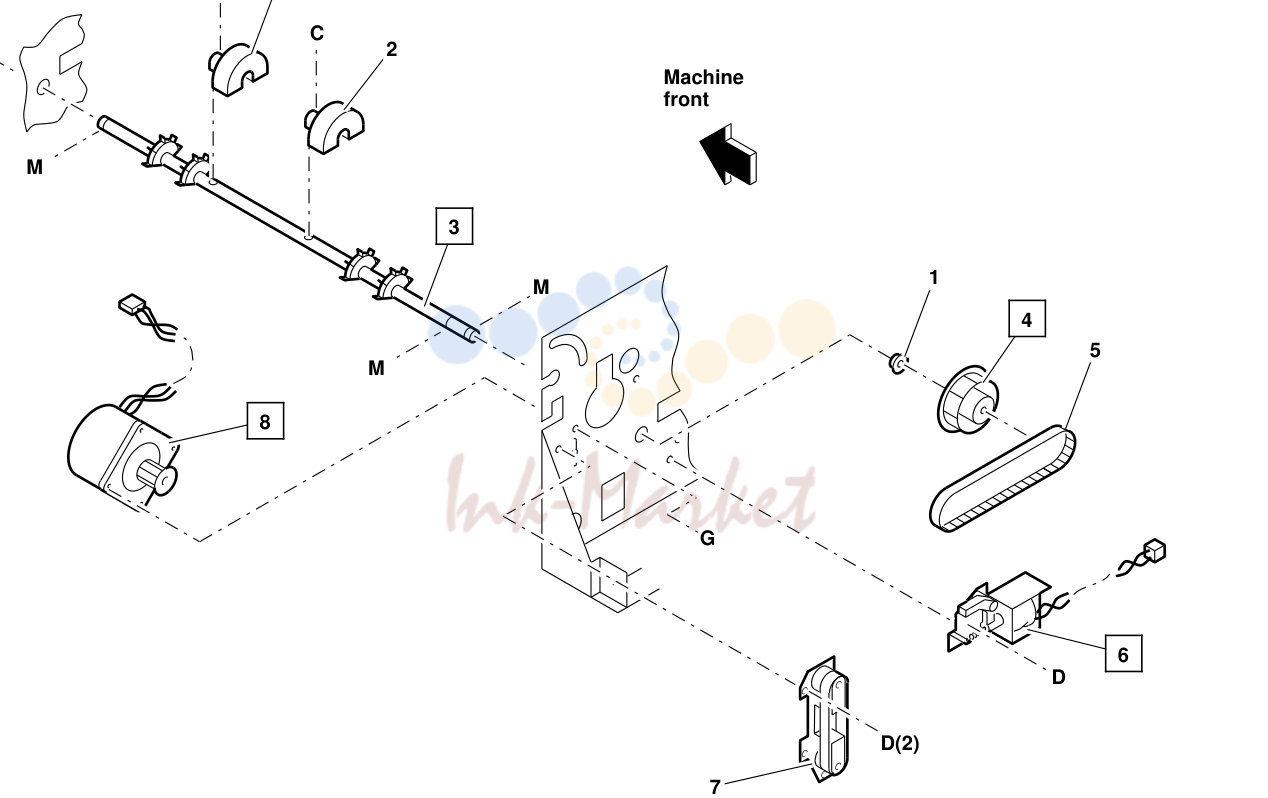

15. Machine

№	Артикул	Альт. артикул	Описание
1	140K74872 запросить цену →		Telephone Line Filter PWB (UK)
12	140K25302 запросить цену →		7033 Main PWB (USO)
2			----- Grommet (RX/UK)
3			----- Bracket
4			----- Line Filter Harness (RX/UK)
13	130K98060 запросить цену →		Speaker
5	140K73558 запросить цену →		Autodialer PWB (RX) (Tag 46)
14			----- EMI Shield
6	140K79770 запросить цену →	14.4K	bps Modem PWB (7033 and
15			----- Plastic Wire Guide
16			----- Electrical Box
17	140K79270 запросить цену →		Option Mother PWB
7	140K40880 запросить цену →		G3 PWB (USO)(LA)(FC) (P/O Tag 15)
18	117E06260 запросить цену →		Telephone Line Cord (USO)
19	117P80447 запросить цену →		Power Cord (USO)
8	708W38801 запросить цену →		Fuse 12A
9			----- Wire Harness
10	105K97333 запросить цену →		Power Supply (USO)
11	140K33572 запросить цену →		RAM/ROM PWB (USO) (Tag 13)
