Xerox 7024-7280 — каталог запчастей со схемами

Содержание

• 1. PL 1.1 Covers
• 2. PL 2.1 Upper Scanner
• 3. PL 2.2 Optical Assembly and Lower Scanner
• 4. PL 3.1 Imaging Drive
• 5. PL 4.1 Paper Feed/Scan Motor
• 6. PL 5.1 Upper Printer
• 7. PL 5.2 Lower Printer/Interlocks
• 8. PL 6.1 Electrical

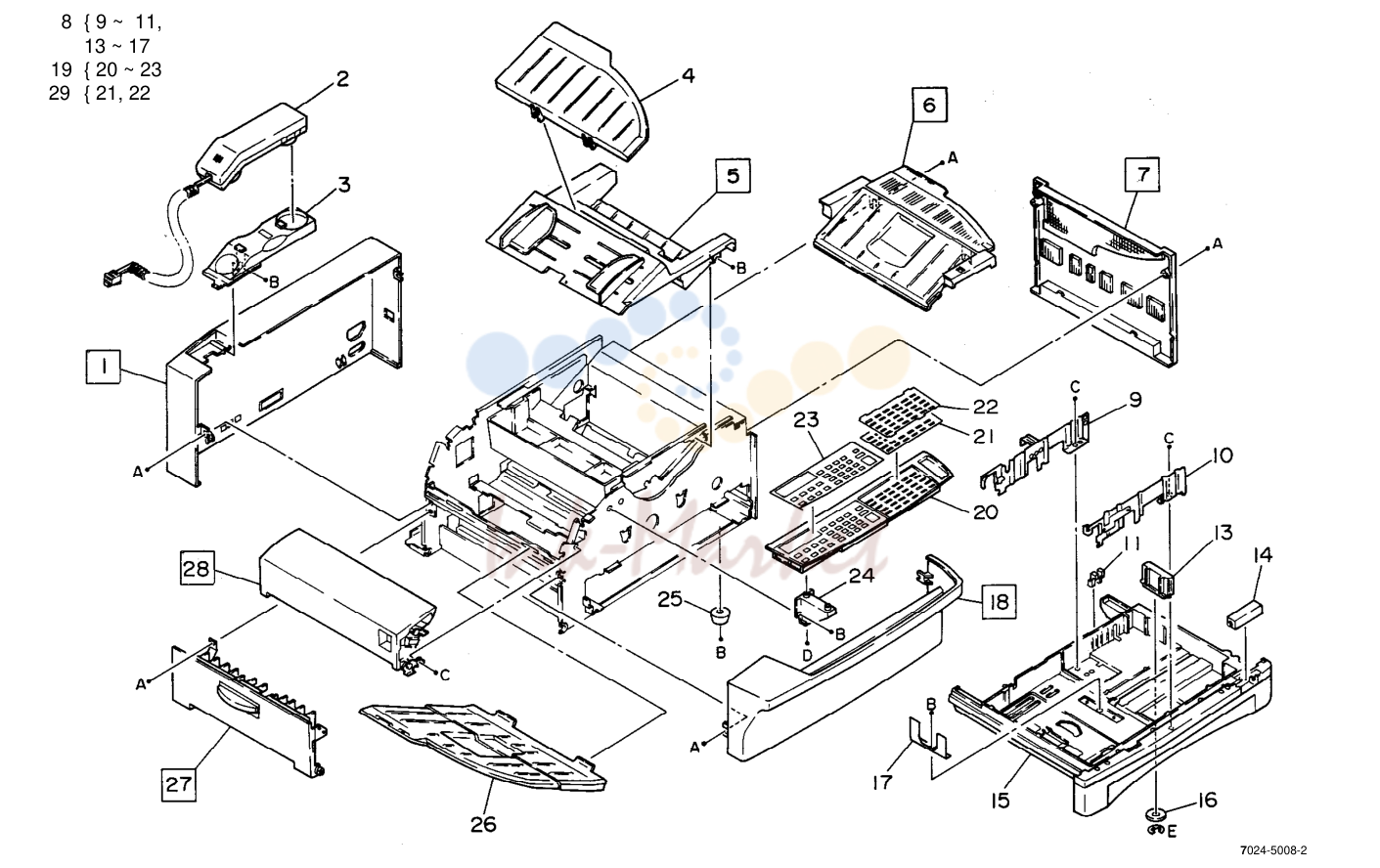

1. PL 1.1 Covers

№	Артикул	Альт. артикул	Описание
1	48E87030 запросить цену →		Rear Cover (7024 USO)
2	110K97800 запросить цену →		Handset (USO/XCL/XLG) XLG)
3	068E11920 запросить цену →		Handset Cradle (USO) (RX)
4	050E97860 запросить цену →		Input Extension Tray
20			---- Control Panel (P/O
21			---- Write On label (P/O
5	048K84341 запросить цену →		Top Cover Assembly
22			---- Protector (P/O item 29)
6	048K84331 запросить цену →		Copy Output Tray
23			---- Overlay (USO) (P/O
7	048E86780 запросить цену →		R. H. Cover
8	050K85050 запросить цену →		Paper Tray Assembly
24	068E11930 запросить цену →		Control Panel Bracket
25	017E96040 запросить цену →		Foot
26	050K85020 запросить цену →		Document Output Tray
9			---- Rear Guide (P/O item 8)
10			---- Front Guide (P/O item 8)
11			---- Button (P/O item 8)
27	048K83820 запросить цену →		L. H. Cover
12			---- Deleted
28	048E86770 запросить цену →		Scanner Cover
13			---- Guide (P/O item 8) 29 499K94840 One Touch Kit
14			---- Indicator (P/O item 8)
15			---- Paper Tray (P/O item 8) a 499K94370 Screw M3X8
16			---- Washer (P/O item 8) b 499K94370 Screw M3X8
17			---- Deleted
18	048E83610 запросить цену →		Front Cover

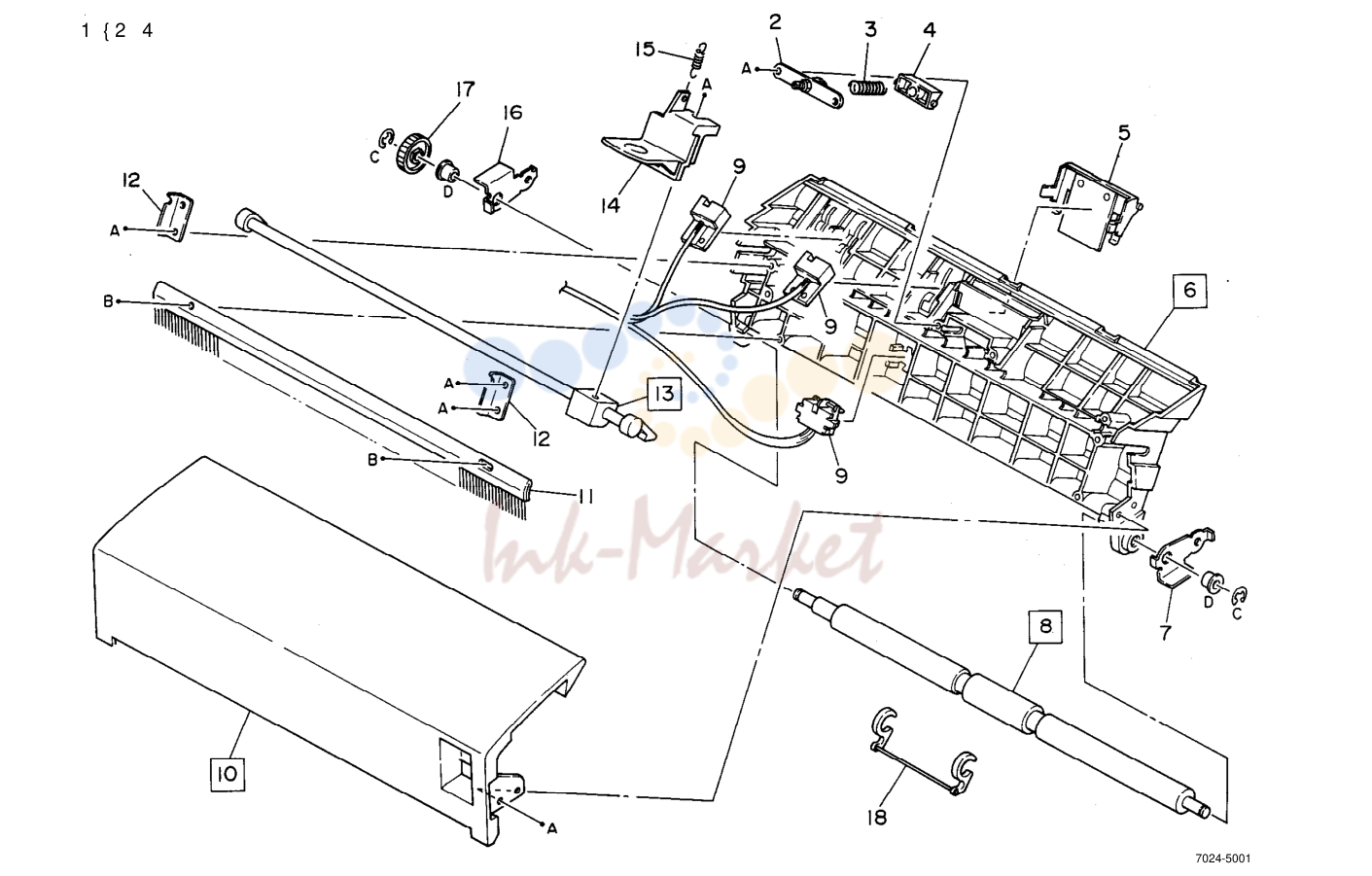

2. PL 2.1 Upper Scanner

№	Артикул	Альт. артикул	Описание
1	014K95330 запросить цену →		Tension Assembly
2			---- Bracket (P/O item 1)
3			---- Spring (P/O item 1)
4			---- Housing (P/O item 1)
5	019K92340 запросить цену →		Retard Pad
6			---- Upper Scan Guide (not spared)
7			---- Front Bearing Holder (not spared)
8	022E99310 запросить цену →		Output Roller
9	130K99070 запросить цену →		Sensor Harness Assembly
10			---- Reference (see PL 1.1)
11			---- Brush (not spared)
12			---- Bracket (not spared)
13	011E97540 запросить цену →		Scan Latch
14	011E97490 запросить цену →		Scan Release Lever
15	499K96495 запросить цену →		Spring Kit (1 ea.)
16			---- Rear Bearing Holder (not spared)
17	007E85340 запросить цену →		Gear
18	022E99620 запросить цену →		Document Exit Guide

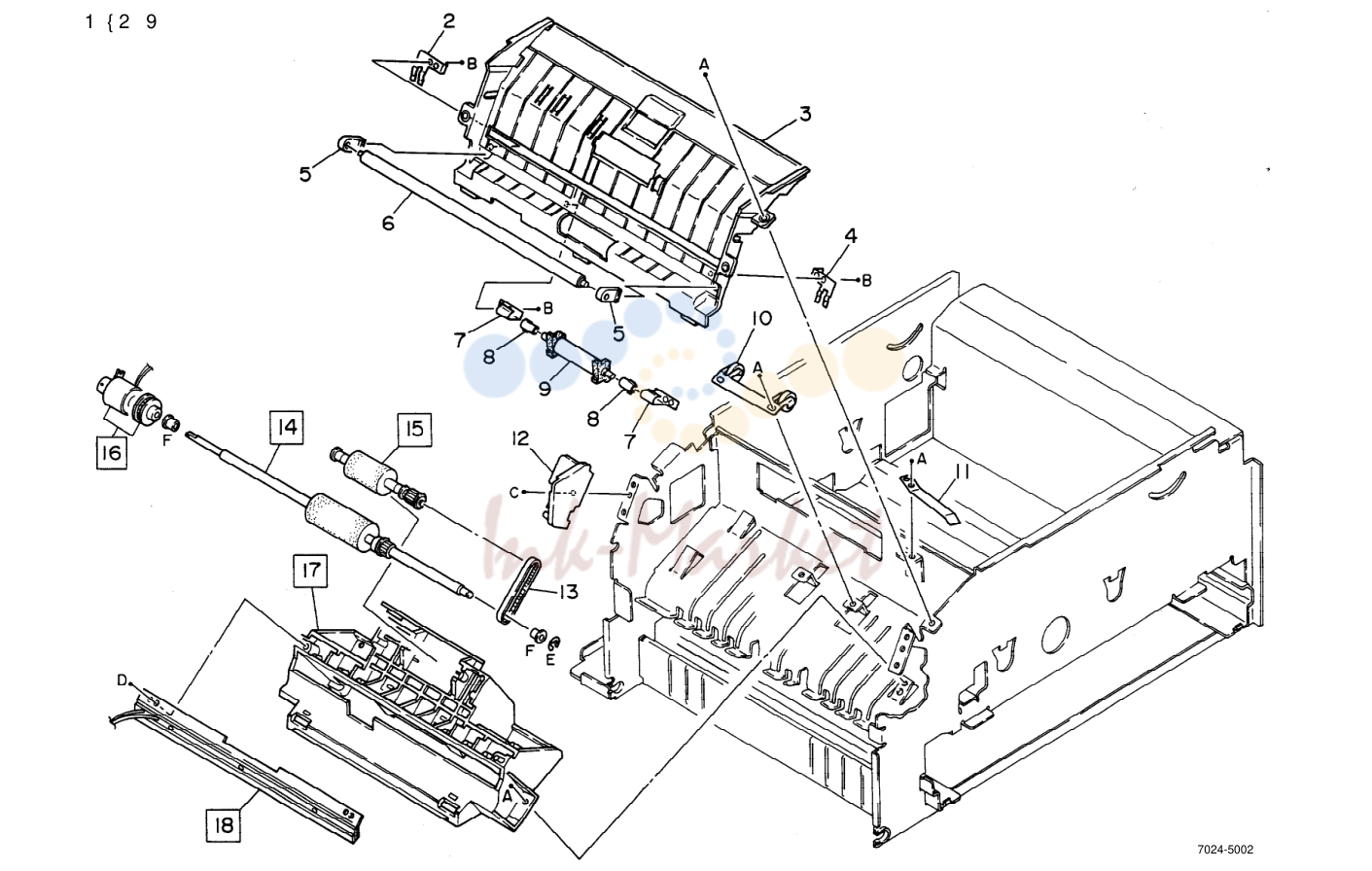

3. PL 2.2 Optical Assembly and Lower Scanner

№	Артикул	Альт. артикул	Описание
1	038K97641 запросить цену →		Lower Scan Assembly
2			---- Left Shaft Spring (P/O 1)
3			---- Lower Scan Tray (P/O 1)
4			---- Right Shaft Spring (P/O 1)
5			---- Shaft Holder (P/O 1)
6			---- Shaft (P/O 1)
7			---- Spring
8			---- Bearing (P/O 1)
9	022E99320 запросить цену →		Idler Roller (P/O 1)
10	059K95230 запросить цену →		Pinch Roller
11	009E27550 запросить цену →		Spring
12			---- Protection Cover
13	023E97490 запросить цену →		Belt (50T)
14	059K95200 запросить цену →		Scan Roller Assembly
15	059K95210 запросить цену →		ADF Roller
16	121K99420 запросить цену →		ADF Clutch
17	140K32790 запросить цену →		Video Assembly (includes CCD PWB) (NOTE 1)
18	001K89620 запросить цену →		LED Assembly (NOTE 1)

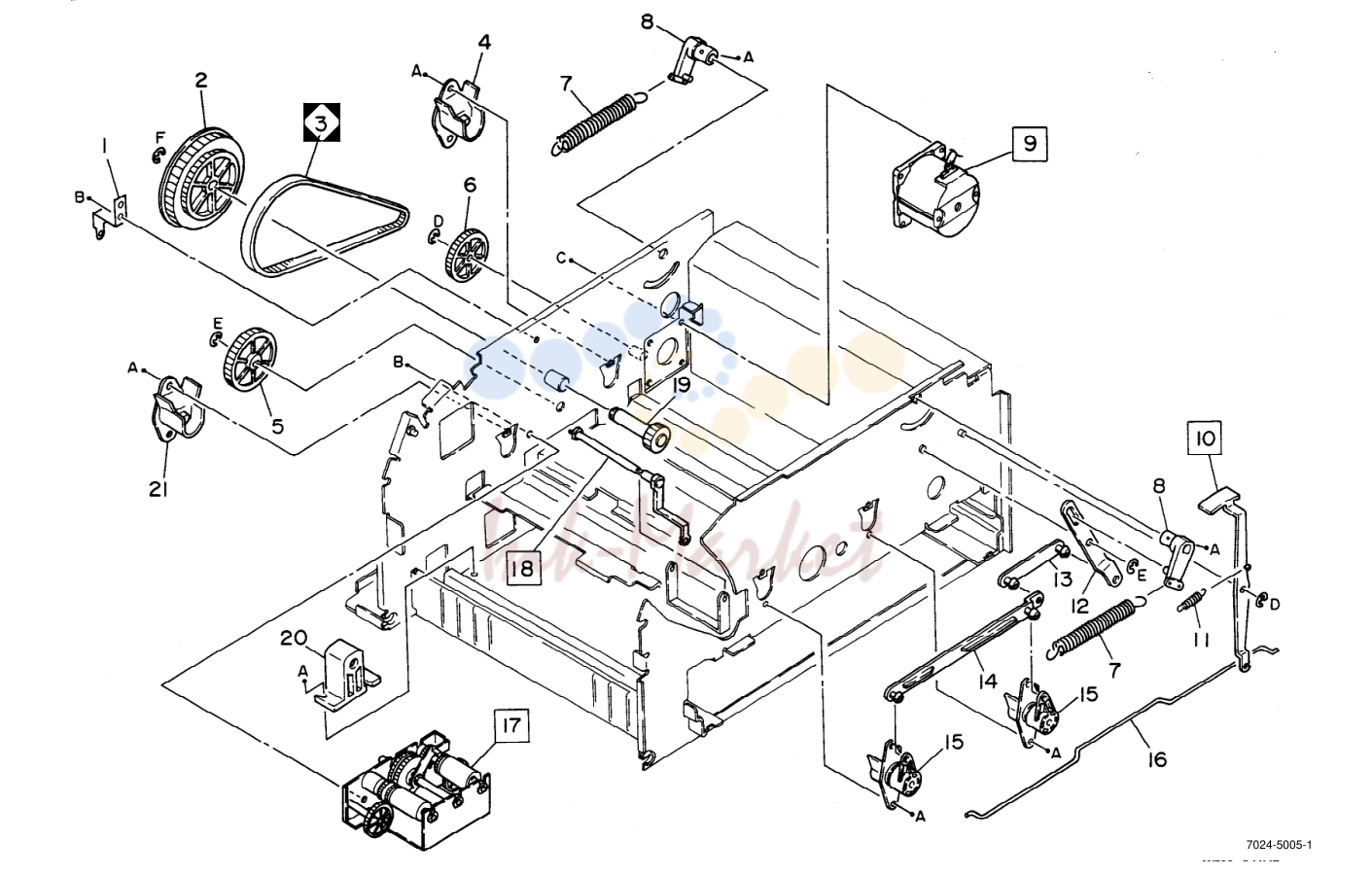

4. PL 3.1 Imaging Drive

№	Артикул	Альт. артикул	Описание
1			---- PWB Bracket (not spared)
2	020E97420 запросить цену →		Pulley (58/102T)
3	023E97530 запросить цену →		Belt (200T)
4	068E11950 запросить цену →		Rear Cartridge Support (Red)
5	007E85280 запросить цену →		Gear (52T)
6	007E85300 запросить цену →		Pulley (16/70T)
7	499K96495 запросить цену →		Spring Kit (1 ea.)
8	011E97520 запросить цену →		Lever Hinge
9	127K99470 запросить цену →		Imaging Motor
10	018K95120 запросить цену →		Imaging Film Indicator
11			---- Spring (not spared)
12			---- Donor Link (not spared)
13	023E97540 запросить цену →		Link #1
14	023E97550 запросить цену →		Link #2
15	030K86850 запросить цену →		Front Cartridge Support
16			---- Indicator Link (not spared)
17	007E85290 запросить цену →		Imaging Drive Assembly
18	011E97530 запросить цену →		Lever
19	007E85270 запросить цену →		Gear (20T)
20			---- Tray Support (not spared)
21	68E29290 запросить цену →		Rear Cartridge Support (Violet)

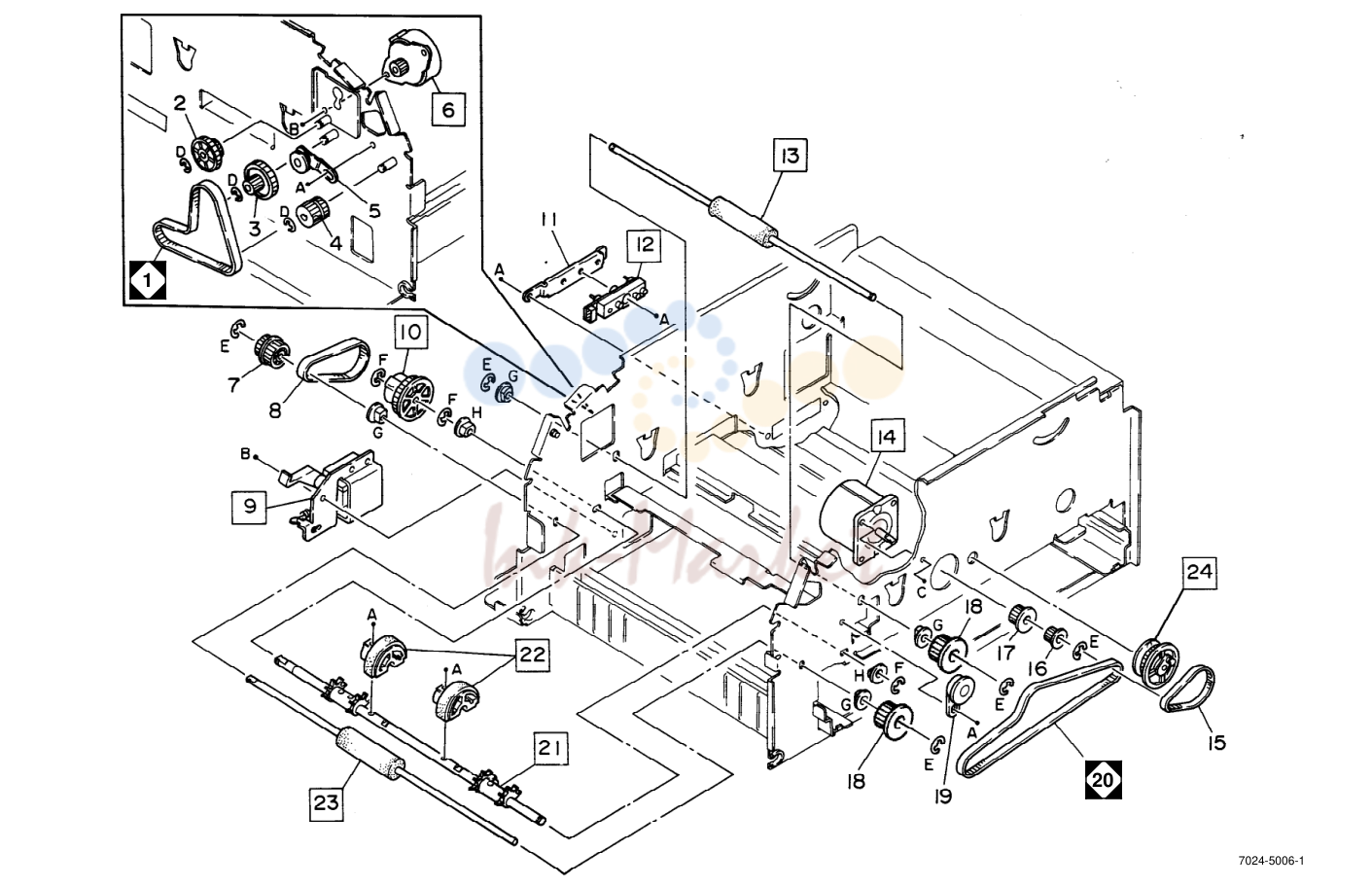

5. PL 4.1 Paper Feed/Scan Motor

№	Артикул	Альт. артикул	Описание
1	023E97480 запросить цену →		Belt (140T)
2	007E85220 запросить цену →		Gear
3	020E97400 запросить цену →		Idler Pulley
4	020E97410 запросить цену →		Pulley
5	059K95190 запросить цену →		Tension Pulley
6	127K99450 запросить цену →		Scan Motor
7	007E85230 запросить цену →		Pulley (28/11T)
8	023E97500 запросить цену →		Belt (100T)
9	121K99430 запросить цену →		Solenoid Assembly
10	005K95900 запросить цену →		Paper Feed Clutch
11			---- Sensor Holder (not spared)
12	110E96600 запросить цену →		Paper Size Sensor
13	022E99300 запросить цену →		R. H. Paper Feed Roller
14	127K99460 запросить цену →		Print Motor
15	023E97510 запросить цену →		Belt (80T)
16	007E85240 запросить цену →		Pulley (20T)
17	007E85250 запросить цену →		Clutch Pulley (29T)
18	007E85261 запросить цену →		Pulley (39T)
19	007K96460 запросить цену →		Idler Assembly
20	023E97520 запросить цену →		Belt (226T)
21	059K95220 запросить цену →		Paper Feed Roller Assembly (Does not include item 22)
22	059K99540 запросить цену →		Paper Feed Roller
23	022E99290 запросить цену →		L. H. Paper Feed Roller
24			---- Reference only (See PL 5.2)

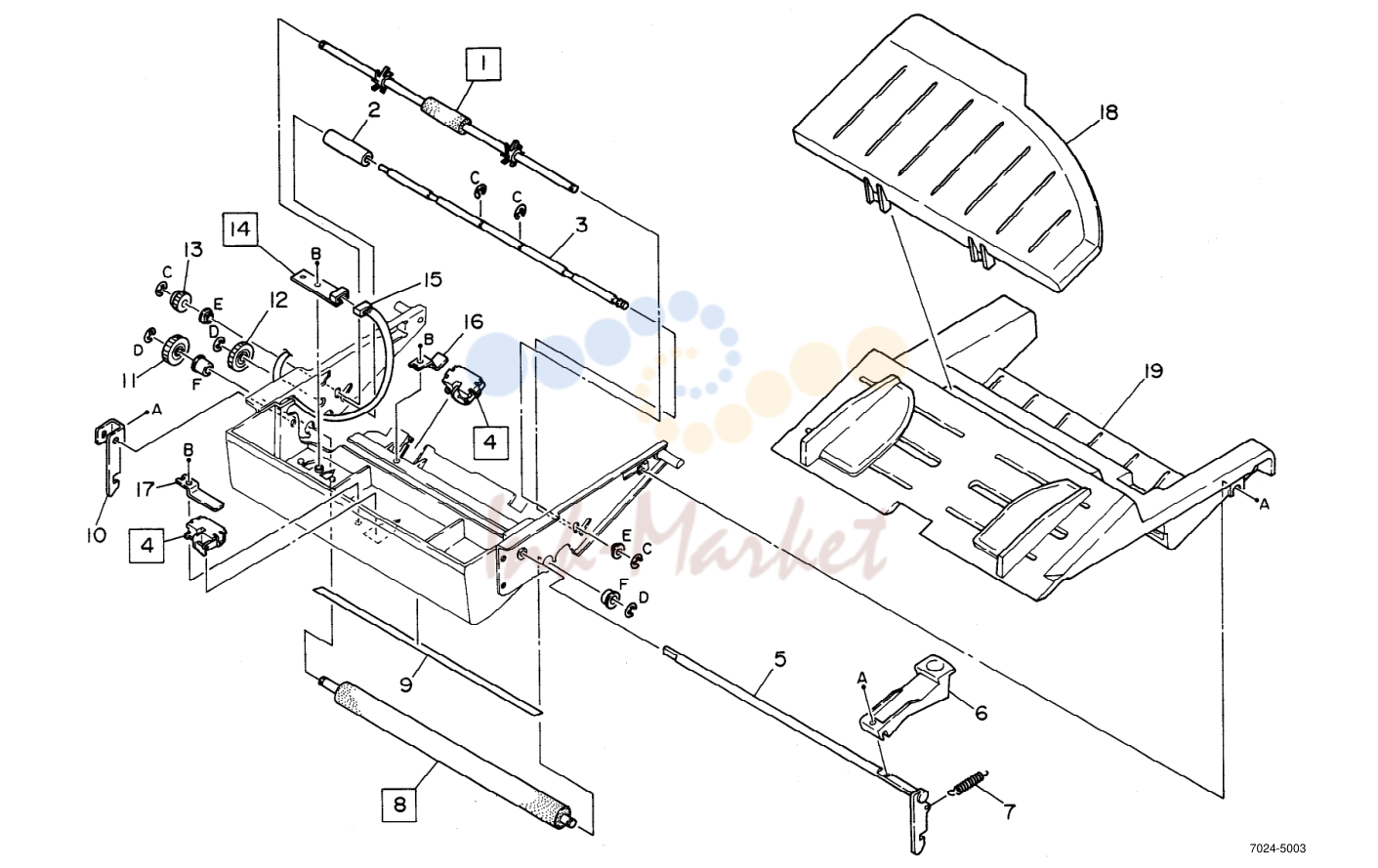

6. PL 5.1 Upper Printer

№	Артикул	Альт. артикул	Описание
1	059K95250 запросить цену →		Copy Output Roller
2			---- Roller (not spared)
3			---- Shaft (not spared)
4	130K99090 запросить цену →		Printer Sensor Assembly
5			---- Latch
6	011E97500 запросить цену →		Print Release Lever
7	499K96495 запросить цену →		Spring Kit ( 1ea.)
8	022E99350 запросить цену →		Pressure Roller
9	128E95420 запросить цену →		Platen
10	011E97550 запросить цену →		Printer Latch
11	007E85350 запросить цену →		Gear (30T)
12	007E85370 запросить цену →		Gear (30T)
13	007E85360 запросить цену →		Gear (21T)
14	130K99080 запросить цену →		Imaging Film Sensor
15			---- Cable assembly (not spared)
16			---- Bracket
17			---- Bracket
18			---- Reference PL1.1
19			---- Reference PL1.1

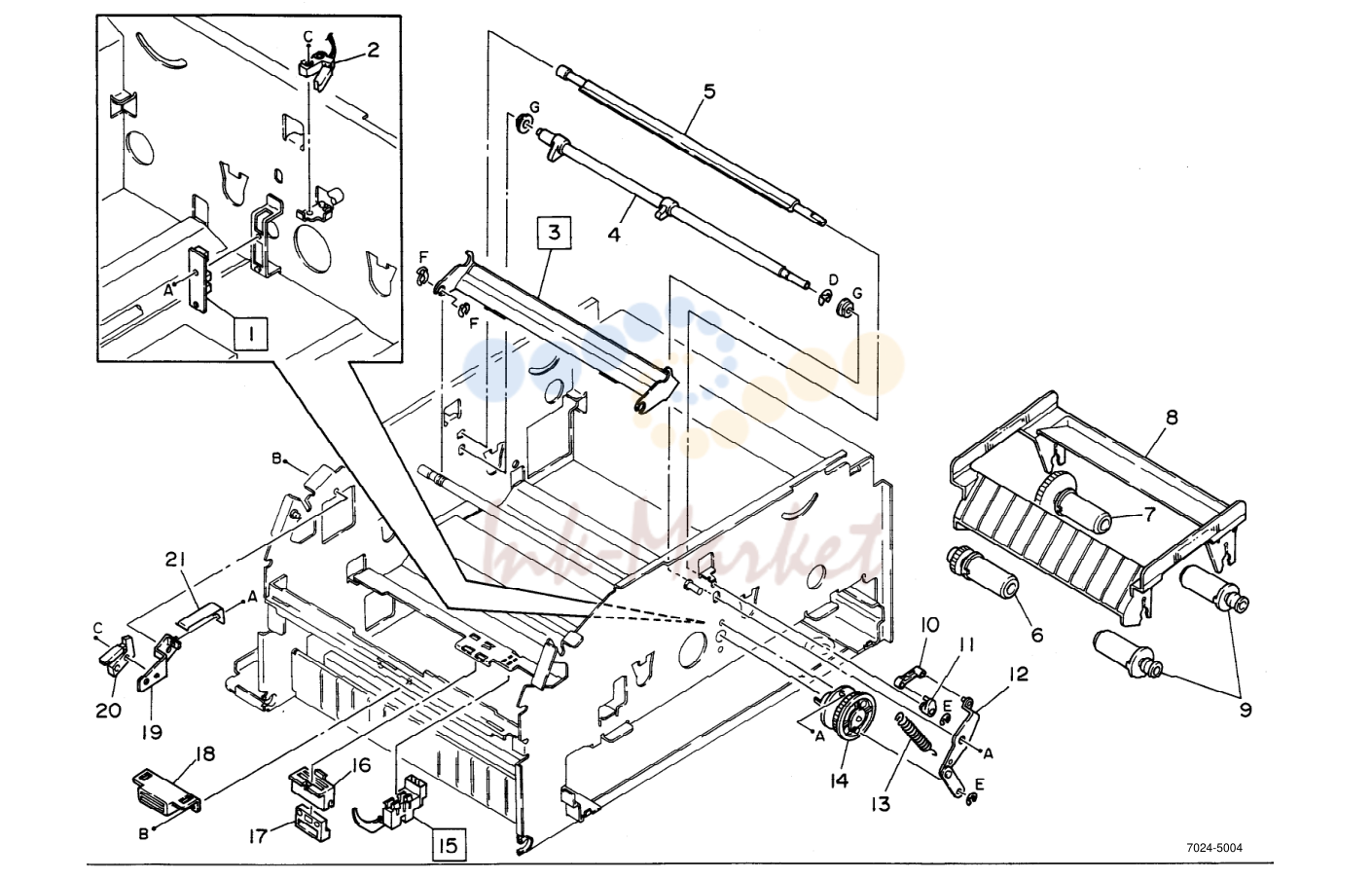

7. PL 5.2 Lower Printer/Interlocks

№	Артикул	Альт. артикул	Описание
1	140K32780 запросить цену →		Thermal Head Sensor
2	110K97630 запросить цену →		Print Interlock
3	130K99110 запросить цену →		Thermal Head
4	006E89630 запросить цену →		Cam Shaft
5	006E89620 запросить цену →		Imaging Shaft
6	007E85430 запросить цену →		Gear (36T)
7	007E85410 запросить цену →		Gear (72T)
8	050K84260 запросить цену →		Film Housing
9	007E85420 запросить цену →		Imaging Flange (1 ea.)
10	023E97560 запросить цену →		Imaging Arm
11	008E95370 запросить цену →		Imaging Cam
12			---- Lever (not spared)
13	499K96495 запросить цену →		Spring Kit
14	020K95720 запросить цену →		Pulley Clutch Assembly
15	130K98011 запросить цену →		No Paper Sensor
16			---- Holder (not spared)
17	130K99040 запросить цену →		Low Paper Sensor
18	110K90570 запросить цену →		LH Interlock
19			---- Holder (not spared)
20	110K97620 запросить цену →		Scan Interlock
21			---- Interlock Spring (not spared)

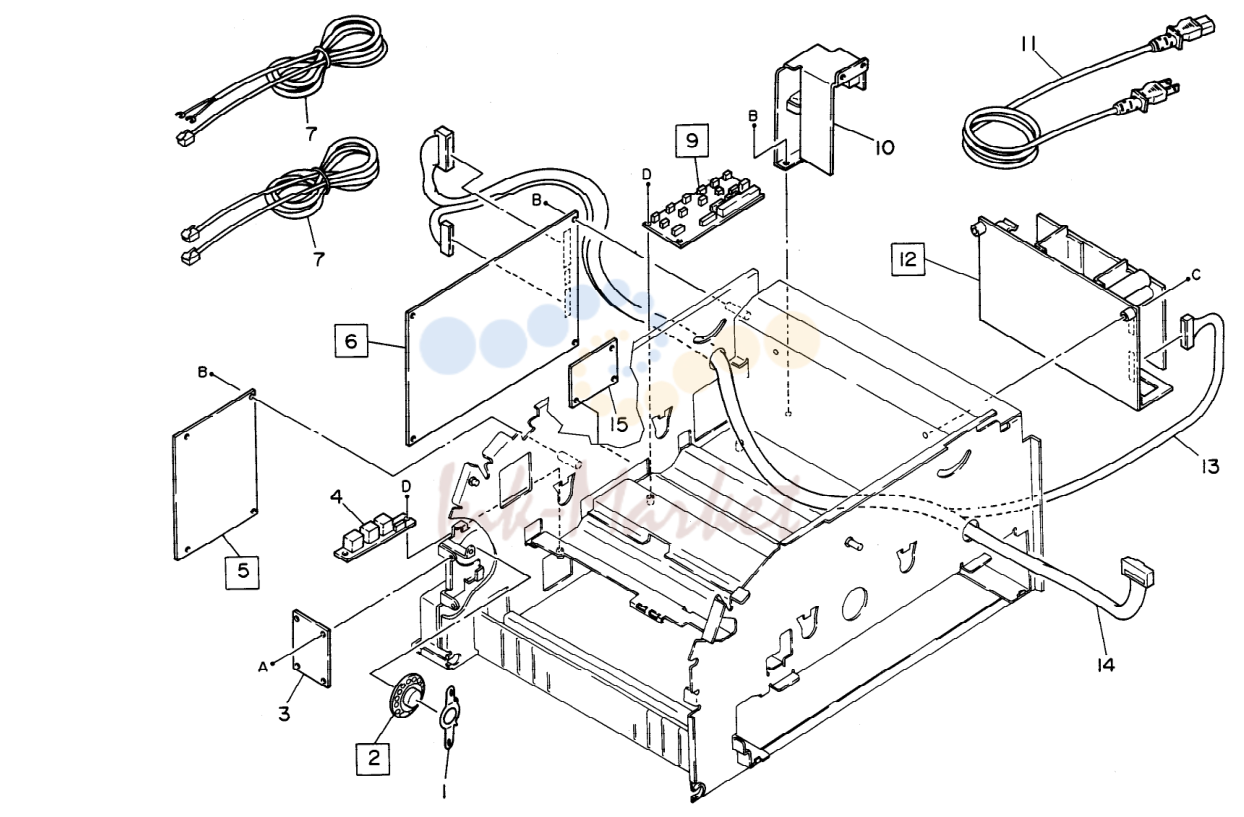

8. PL 6.1 Electrical

№	Артикул	Альт. артикул	Описание
1			---- Support (not spared)
2	130K99100 запросить цену →		Speaker
3	140K32971 запросить цену →		Speaker PWB
4	140K32960 запросить цену →		Tel/Line PWB
5	140K33091 запросить цену →		Coupler PWB (USO, XCL, XLG)
6	140K33068 запросить цену →		Main PWB (USO, XLG) (Notes 1, 2)
7	117E06260 запросить цену →		Telephone Cable (USO, XCL, XLG)
8			---- Deleted
9	140K32950 запросить цену →		Connector PWB
10	110K97650 запросить цену →		On/Off Switch
11	117E98250 запросить цену →		Power Cord (USO, XCL, XLG)
12	105K98260 запросить цену →		Power Supply (110V) (USO, XCL, XLG)
13			---- Cable (not spared)
14			---- Cable (not spared)
15	140K40410 запросить цену →		RS 232 PWB (USO, XCL, XLG)
