Содержание

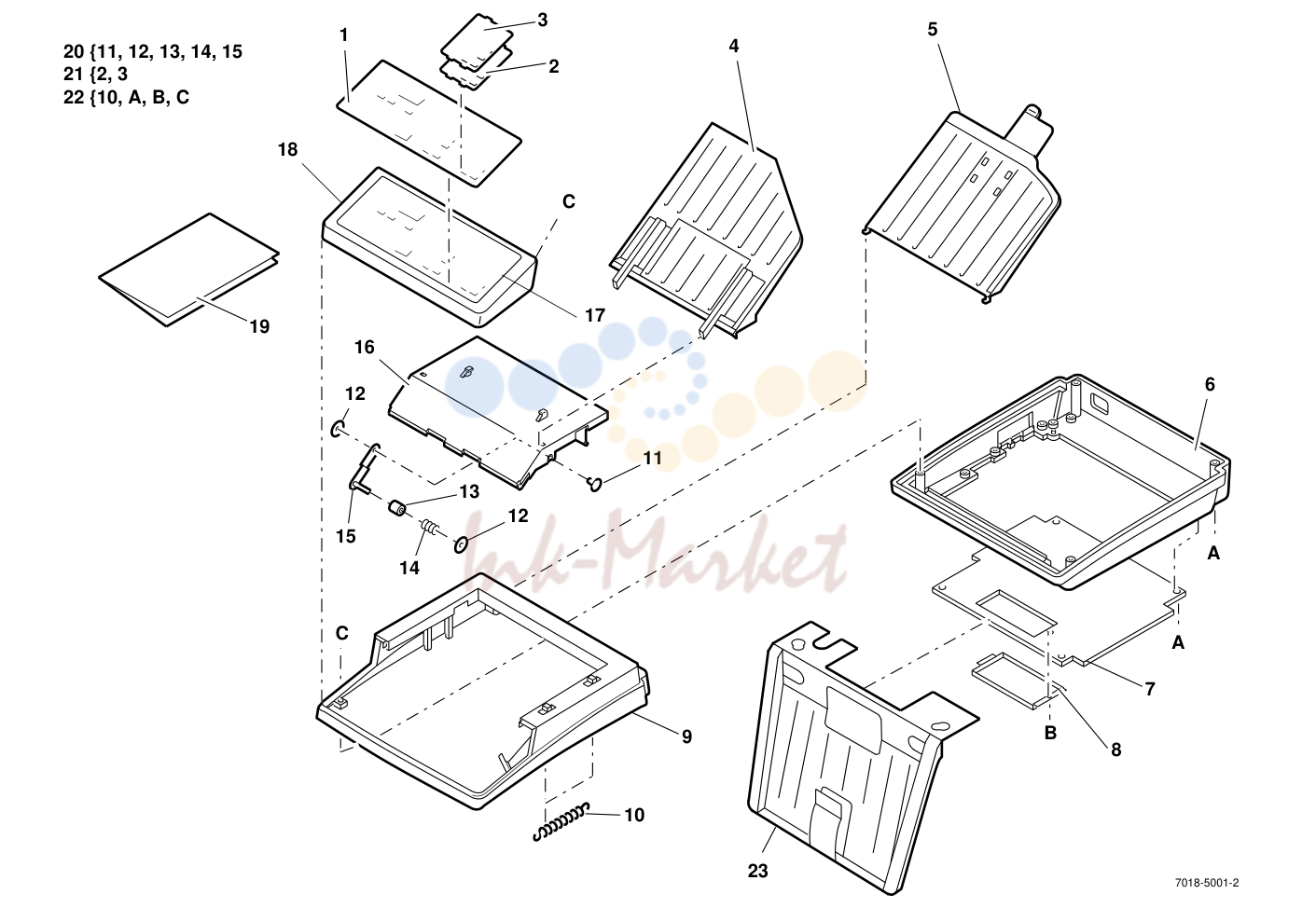

1. Parts List
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11 | - Pin (P/O item 20) | ||
| 1 | 002E37691 запросить цену → | 7018 Control Panel Insert (US-ENG) | |
| 12 | - E-Ring (P/O item 20) | ||
| 13 | - Bushing (P/O item 20) | ||
| 14 | - Spring (P/O item 20) | ||
| 15 | - Latch Arm (P/O item 20) | ||
| 16 | 002E37680 запросить цену → | Printer Cover (REP 1.5) | |
| 17 | 002K39571 запросить цену → | Control Panel Assembly (7018) (REP 1.1) | |
| 18 | 002E37700 запросить цену → | Front Cover (P/O Item 17) (REP 1.2) | |
| 19 | 700P93406 запросить цену → | User Handbook (US-ENG) | |
| 20 | 003K06280 запросить цену → | Latch Kit | |
| 21 | 071K00500 запросить цену → | Dial Plate Kit (7018) (10 cover, 10 mark) | |
| 22 | Ref only Hardware Kit (see Common Hardware) | ||
| 23 | 097K13040 запросить цену → | Accessory Catch Tray | |
| 2 | - Mark Sheet (P/O item 21) | ||
| 3 | - Plastic Cover (P/O item 21) | ||
| 5 | 038K07500 запросить цену → | Output Tray | |
| 6 | 002E37672 запросить цену → | Bottom Cover | |
| 7 | Ref only Metal Bottom Pan | ||
| 8 | Ref only Access Cover | ||
| 9 | 002K39560 запросить цену → | Top Cover Assembly |

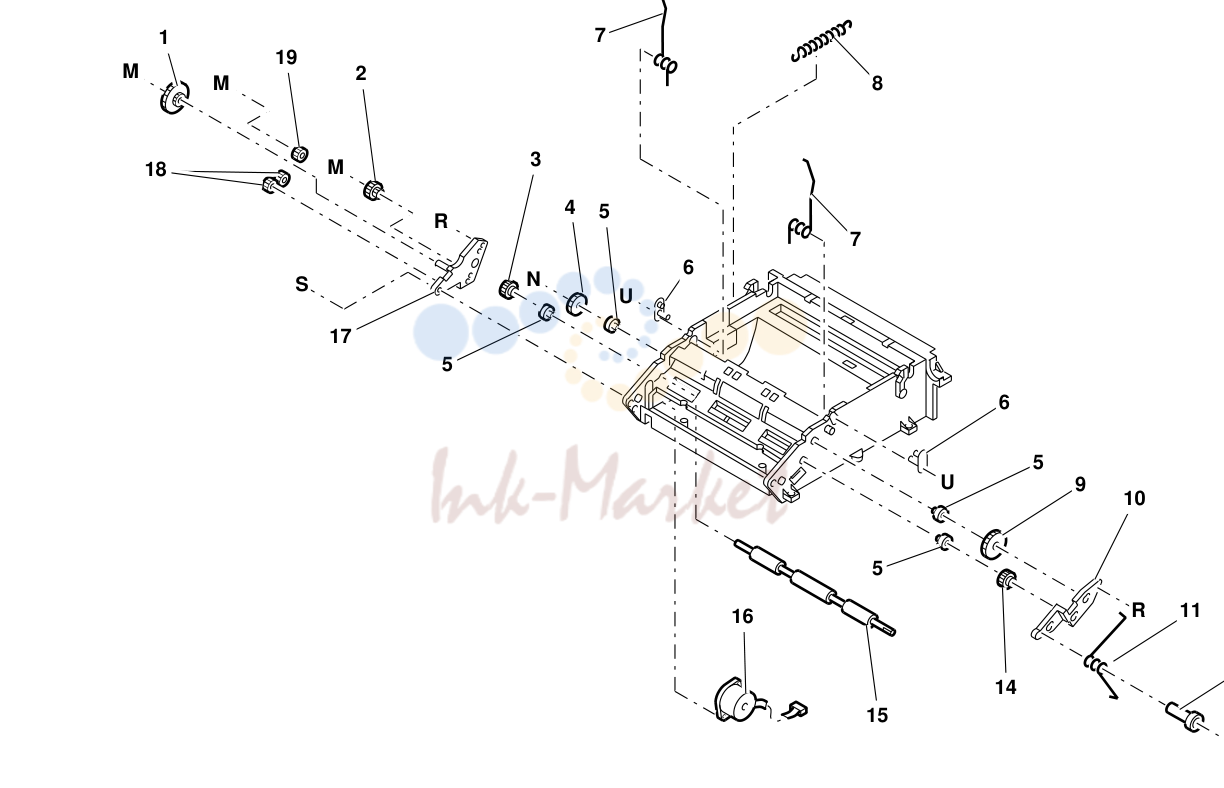

2. PL 2.1 Scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 007E18740 запросить цену → | Gear Center | |
| 2 | 007E18780 запросить цену → | Gear B | |
| 3 | 007K05840 запросить цену → | Gear D Assembly | |
| 4 | 007E18790 запросить цену → | Gear A | |
| 5 | 013E07130 запросить цену → | Bearing A | |
| 6 | - Hinge (P/O item 21) | ||
| 7 | - Spring (P/O item 21) | ||
| 8 | 009E34200 запросить цену → | Printer Latch Spring | |
| 9 | 007K05820 запросить цену → | Gear F Assembly | |
| 10 | Ref only Lock plate | ||
| 11 | - Spring (P/O item 20) | ||
| 12 | - Spring Shaft (P/O item 20) | ||
| 13 | - Screw (P/O item 20) | ||
| 14 | 007E18760 запросить цену → | Gear G | |
| 15 | 022E11450 запросить цену → | Feed Roller (REP 2.7) | |
| 16 | 127K09210 запросить цену → | Scan Feed Motor (REP 2.9) | |
| 17 | Ref only Bracket | ||
| 18 | 007E18770 запросить цену → | Gear C | |
| 19 | Ref only Hardware Kit (see Common Hardware) | ||
| 20 | 009K00800 запросить цену → | Scan Cover Spring Kit | |
| 21 | 009K00820 запросить цену → | Printer Cover Spring Kit |

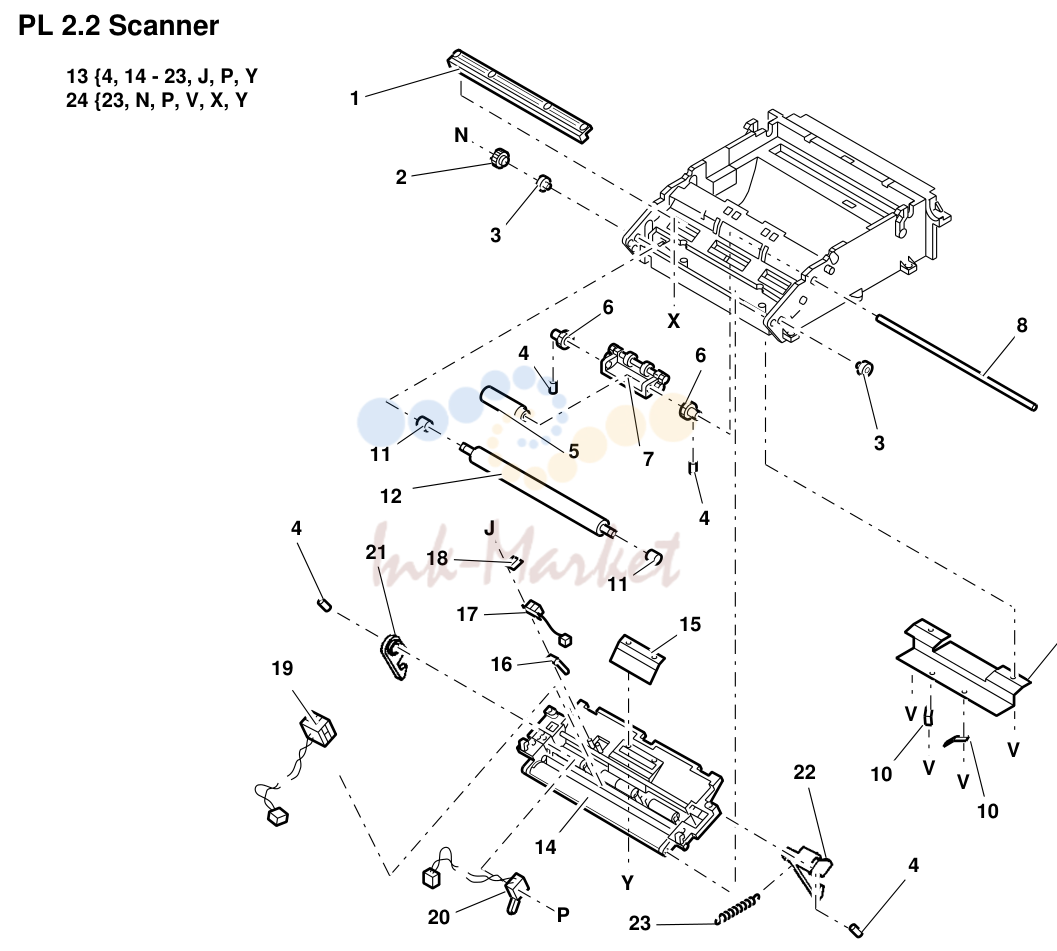

3. PL 2.2 Scanner
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 062K05860 запросить цену → | Contact Image Sensor (CIS) (Tag 1) (REP 2.10) (Note 1) | |
| 2 | 007K05830 запросить цену → | Gear E Assembly | |
| 3 | 013E07130 запросить цену → | Bearing A | |
| 4 | - Screw P 2.0X4.5-SBK (P/O items 13 and 25) | ||
| 5 | 022K18960 запросить цену → | ADF Roller (REP 2.8) | |
| 6 | 007E18730 запросить цену → | Gear A Sub Roller | |
| 7 | 022K18970 запросить цену → | ADF Roller Assembly (REP 2.8) | |
| 8 | Ref only Shaft | ||
| 9 | Ref only Plate | ||
| 10 | Ref only Spring clip | ||
| 11 | 013E07140 запросить цену → | Platen Sleeve | |
| 12 | 090E01120 запросить цену → | Platen Roller (white) (REP 2.6) | |
| 13 | 011K01730 запросить цену → | Upper Scanner Assembly (REP 2.1) | |
| 14 | - Scanner Frame (P/O item 13) | ||
| 15 | 017K01210 запросить цену → | Retard Pad (P/O item 13) (REP 2.5) | |
| 16 | 120E05730 запросить цену → | Document Sensor Actuator (P/O item 13) (REP 2.2) | |
| 17 | 130K51541 запросить цену → | Document Sensor (P/O item 13) (REP 2.2) | |
| 18 | Ref only Clip (P/O item 13) | ||
| 19 | 130K51561 запросить цену → | Scan Sensor (P/O item 13) (REP 2.4) | |
| 20 | 110E04351 запросить цену → | Scanner Interlock (P/O item 13) (REP 2.3) | |
| 21 | 003E22570 запросить цену → | L. H. Latch (P/O item 13) | |
| 22 | 003E22560 запросить цену → | R. H. Latch (P/O item 13) | |
| 23 | - Spring (P/O items 13 and 24) | ||
| 24 | - Hardware Kit (see Common Hardware) | ||
| 25 | 026K00830 запросить цену → | Screw Kit (10 ea of item 4) |

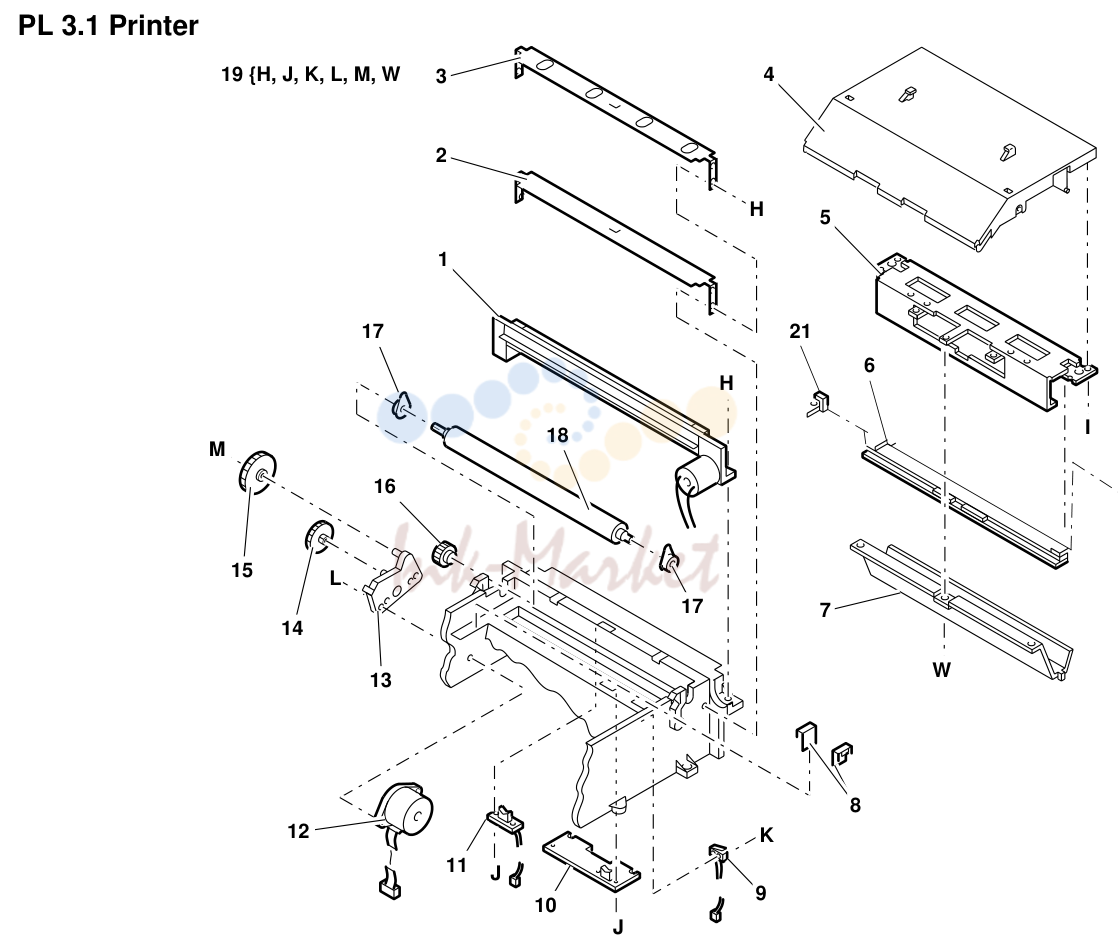

4. PL 3.1 Printer
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 037K00400 запросить цену → | Paper Cutter (REP 3.7) | |
| 2 | 038E09950 запросить цену → | Lower Guide | |
| 3 | 038E09961 запросить цену → | Upper Guide | |
| 4 | Ref only Printer Cover (See PL 1.1) | ||
| 5 | Ref only Bracket | ||
| 6 | 110K04772 запросить цену → | Thermal Head (REP 3.1) | |
| 7 | Ref only Guide | ||
| 8 | 038E09940 запросить цену → | A4 Spacer | |
| 9 | 110E04341 запросить цену → | Printer Interlock (REP 3.4) | |
| 10 | Ref Only Paper Sensor PWB (See PL 4.1) | ||
| 11 | 130K51902 запросить цену → | Jam Sensor (REP 3.6) | |
| 12 | 127K09200 запросить цену → | Print Motor (REP 3.3) | |
| 13 | Ref only Bracket | ||
| 14 | 007E18780 запросить цену → | Gear B | |
| 15 | 007E18740 запросить цену → | Center Gear | |
| 16 | 007E18750 запросить цену → | Print Roller Gear | |
| 17 | 013E07120 запросить цену → | Bearing C | |
| 18 | 022E11460 запросить цену → | Print Roller (REP 3.2) | |
| 19 | Ref only Hardware Kit (see Common Hardware) | ||
| 20 | Ref only R. H. Bracket | ||
| 21 | Ref only L. H. Bracket |

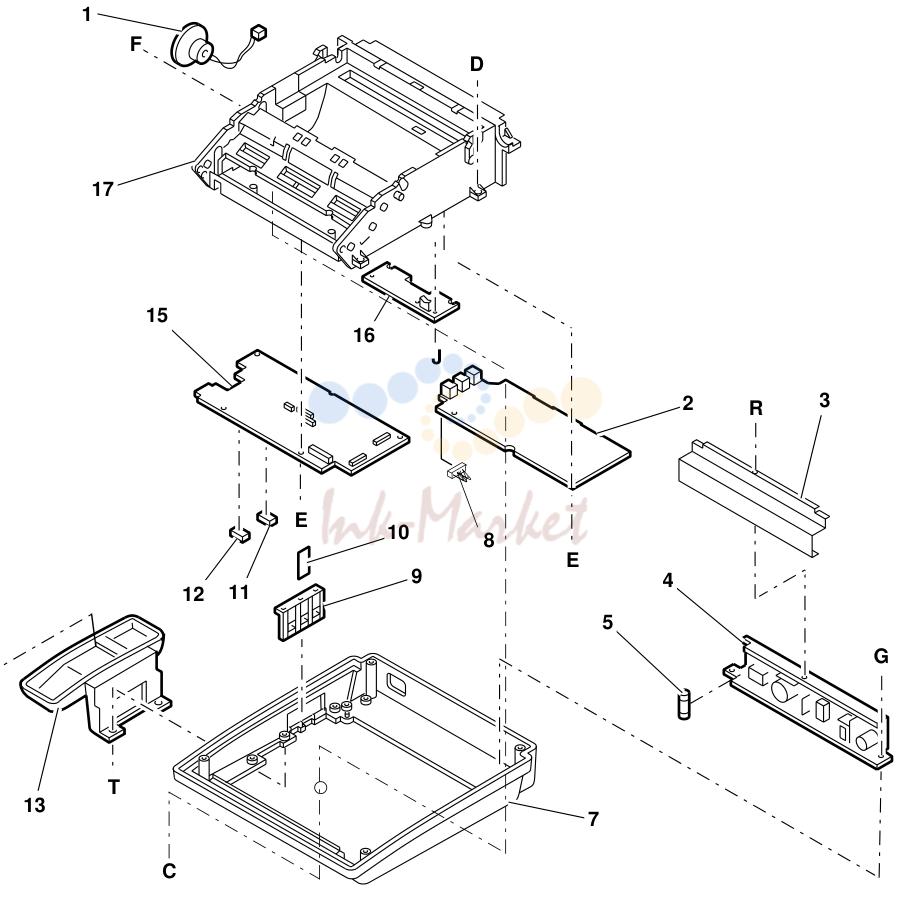

5. PL 4.1 Electrical
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 130K51551 запросить цену → | Speaker (REP 4.4) | |
| 20 | - 7018/7019 EPROM kit (Note1) | ||
| 9 | 002E37660 запросить цену → | Jack Panel | |
| 10 | 101E07750 запросить цену → | Jack Panel Insert (RX) | |
| 11 | - Main EPROM (IC821) (P/O item 20) | ||
| 12 | - EPROM (IC822) (P/O item 20) | ||
| 13 | 068K02000 запросить цену → | Telephone Cradle (US/XCL/XLA) NOTE 1: When installing an EPROM kit in a 7018 W/O Tag 1, you must | |
| 15 | 140K37701 запросить цену → | 7018 Main PWB (W/O EPROMs) (REP 4.1) | |
| 16 | 130K51892 запросить цену → | Paper Sensor PWB (REP 3.5) | |
| 17 | Ref only Main Chassis (REP 4.7) | ||
| 18 | Ref only Hardware Kit (see Common Hardware) |
