Xerox 7010-11 — каталог запчастей со схемами

Содержание

• 1. Parts Identification
• 2. Parts Identification 3.
• 3. Parts Identification 3.
• 4. Parts Identification 3.
• 5. Parts Identification 3.
• 6. Parts Identification 3.
• 7. Parts Identification 3.
• 8. Parts Identification 3.
• 9. Parts Identification 3.
• 10. Parts Identification 3.

1. Parts Identification

№	Артикул	Альт. артикул	Описание
1	302S62401 запросить цену →		Cover Assembly, Scan 7 50K95042 Assembly, Output Tray A 601S00832 Screw, Hex head M3
2	302S62400 запросить цену →		(7010 Only) Cover on Recording Paper tray. * USO Parts can only be ordered through
3	2K95200 запросить цену →		(7010 Only) Assembly, Housing Harness
4	302P61694 запросить цену →		Panel, Left Side
5	302P62555 запросить цену →		(7010 Only) USO/XC Panel,
6	3P63341 запросить цену →		Button, Scan Cover Release
3-2			Telecopier 7010/7011 Facsimile Terminal Product Support Manual

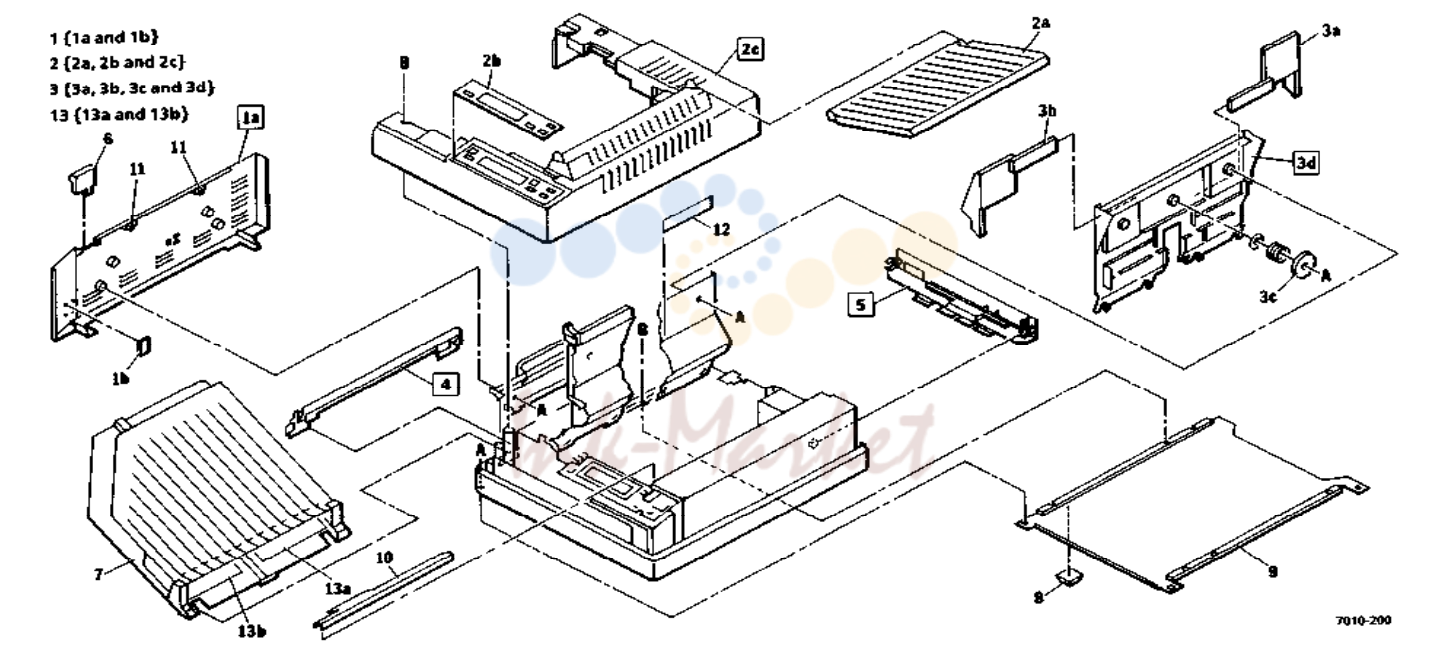

2. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	23P60839 запросить цену →		Belt, ADF A 601S00832 E-ring, M4
2	22P63075 запросить цену →		Clutch, ADF
3	130K95060 запросить цену →		Sensor, Document * USO Parts can only be ordered through
5			- - Shaft, ADF Idler Roller
6			- - Shaft, ADF Clutch Drive
8			- - Roller, ADF Idler
9	13P61492 запросить цену →		Bearing, ADF Clutch Shaft
10	7E95010 запросить цену →		Gear, ADF Clutch Shaft
11	7P62369 запросить цену →		Gear, ADF Drive Shaft
12			- - Shaft, ADF Drive
15	6P64346 запросить цену →		Shaft, Upper ADF Belt
16	13E95020 запросить цену →		Bearing, E
3-4			Telecopier 7010/7011 Facsimile Terminal Product Support Manual

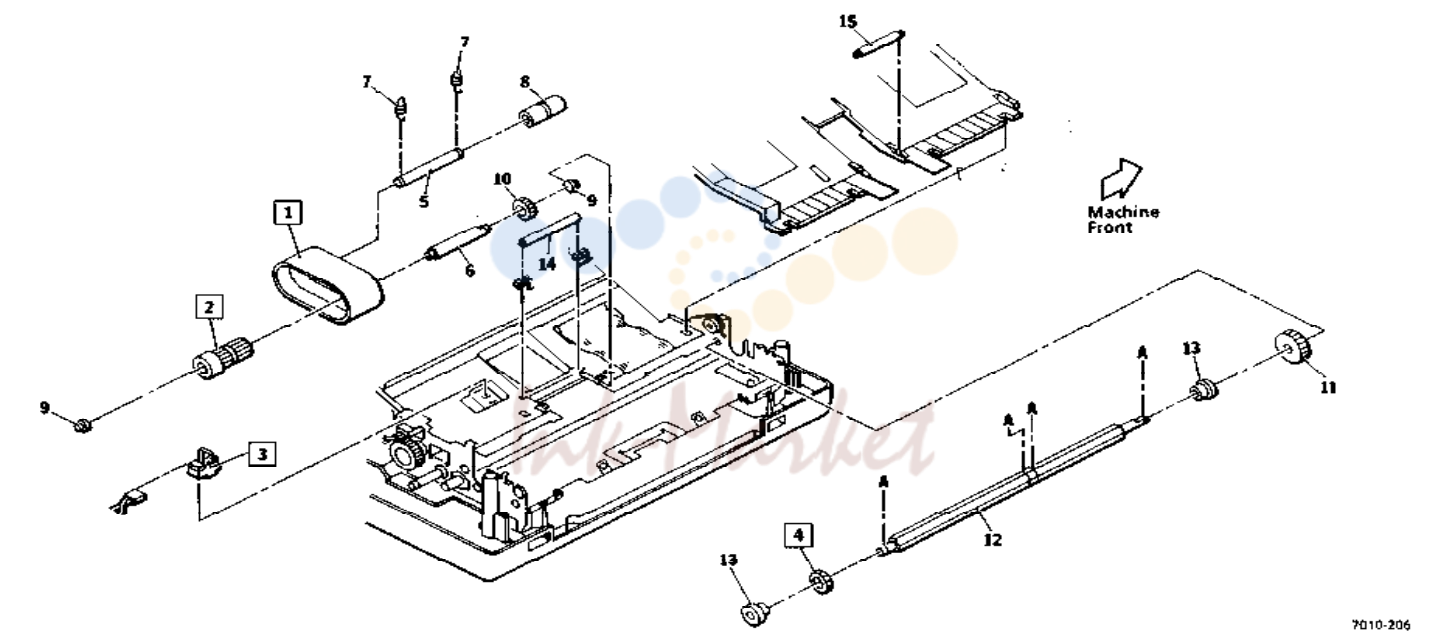

3. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	22K95000 запросить цену →		Roller, Platen (Pre-Tag 2) *17 413W47659 Bearing, Scan Idler Roller A 601S00832 E-Ring, M6
2	23P60951 запросить цену →		Belt, Scan/Platen Roller *18 29P61513 Pin, Scan Cover Hinge C 601S00832 E-Ring, M4
3	125E95040 запросить цену →		Eliminator, Scan Static * USO Parts can only be ordered through
4	30K95090 запросить цену →		Bracket, Scan Technical Support Center (TSC).
5	22S63907 запросить цену →		Roller, Scan Idler
6	19K95012 запросить цену →		Retard Assembly, ADF
8	130K95071 запросить цену →		Sensor, Scan Position
10	22K95970 запросить цену →		Roller, Scan Output
15			Gear, Platen Roller Idler
16	7P62489 запросить цену →		Gear, Platen Roller Drive
3-6			Telecopier 7010/7011 Facsimile Terminal Product Support Manual

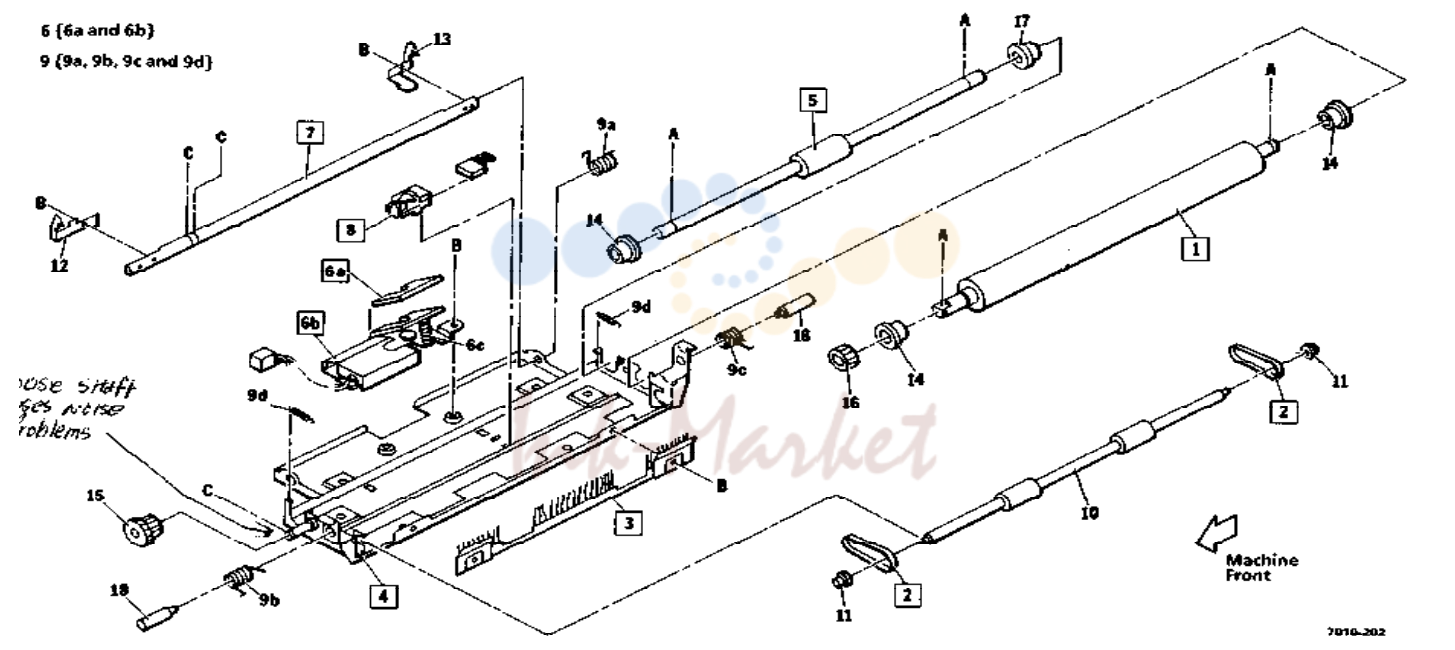

4. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	22K96550 запросить цену →		Roller, Scan (Tag 2) 12 7P62371 Gear, Scan Roller A 601S00832 E-ring, M6
1	22S63906 запросить цену →		Roller, Scan (Pre-Tag 2) 13 - - Retainer, Scan Roller Front B 601S00832 Screw, M3
2	130S60829 запросить цену →		Video Assembly Bearing C 600S07215 Screw, M3
3	127S62082 запросить цену →		Motor Assembly, 17)
4	7P62486 запросить цену →		Gear, Scan Roller Idler (P/O
5	13E95210 запросить цену →		Bearing, Scan Roller (8mm)
6	7P62370 запросить цену →		Clutch, Scan Roller Shaft
7			Gear, Scan Drive Idler (P/O
8	7P62360 запросить цену →		Gear, Scan/Cutter (P/O
9	23P60950 запросить цену →		Belt, Scan/Cutter (P/O item
11	130S60799 запросить цену →		Switch, Scan Cover
3-8			Telecopier 7010/7011 Facsimile Terminal Product Support Manual

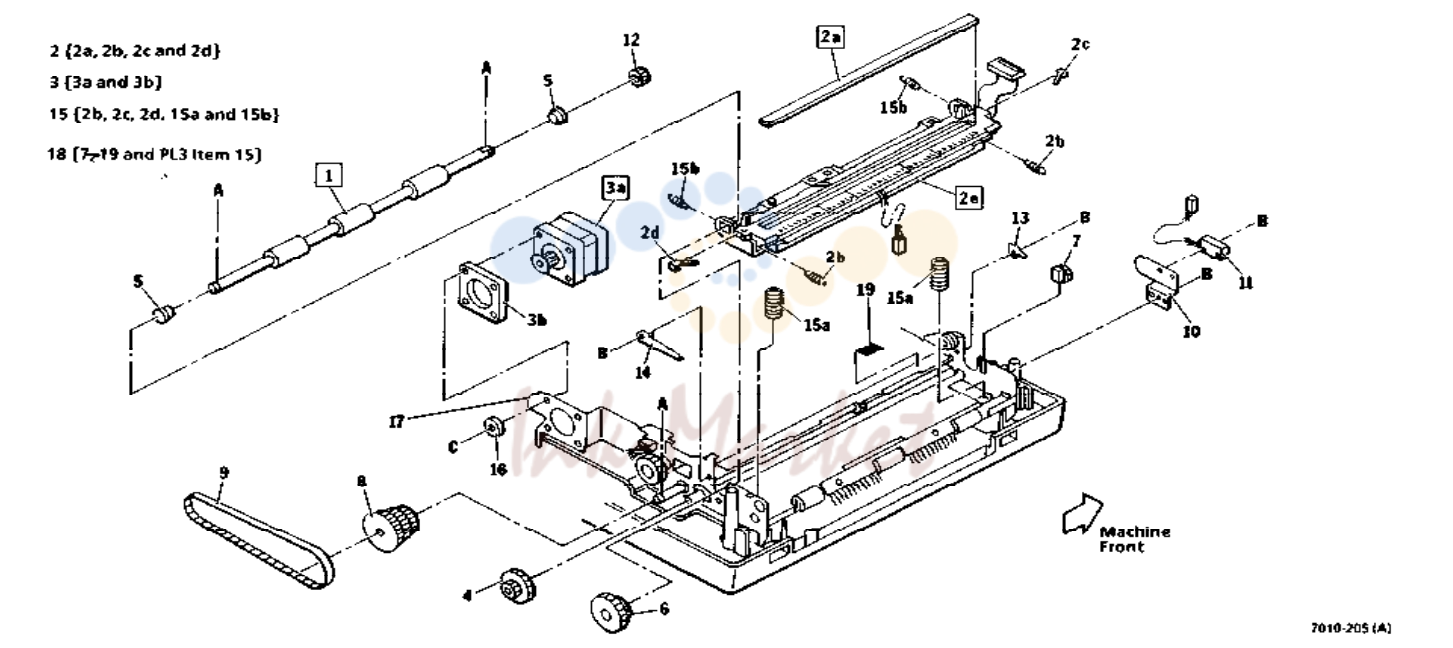

5. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	37K95020 запросить цену →		Cutter Assembly 10a - - Retainer, Thermal Head A 601S00832 Screw, M3
3	130K95080 запросить цену →		Sensor, Printer Jam
4	130P60798 запросить цену →		Sensor, Low Paper
5	15K95141 запросить цену →		Linkage, Cutter
6	18S60188 запросить цену →		(7010 Only) USO/XC
7	130E95010 запросить цену →		Sensor, Cutter
9	7P62362 запросить цену →		Clutch, Cutter (P/O item
10			- - Bracket Assembly, Jam
3-10			Telecopier 7010/7011 Facsimile Terminal Product Support Manaul

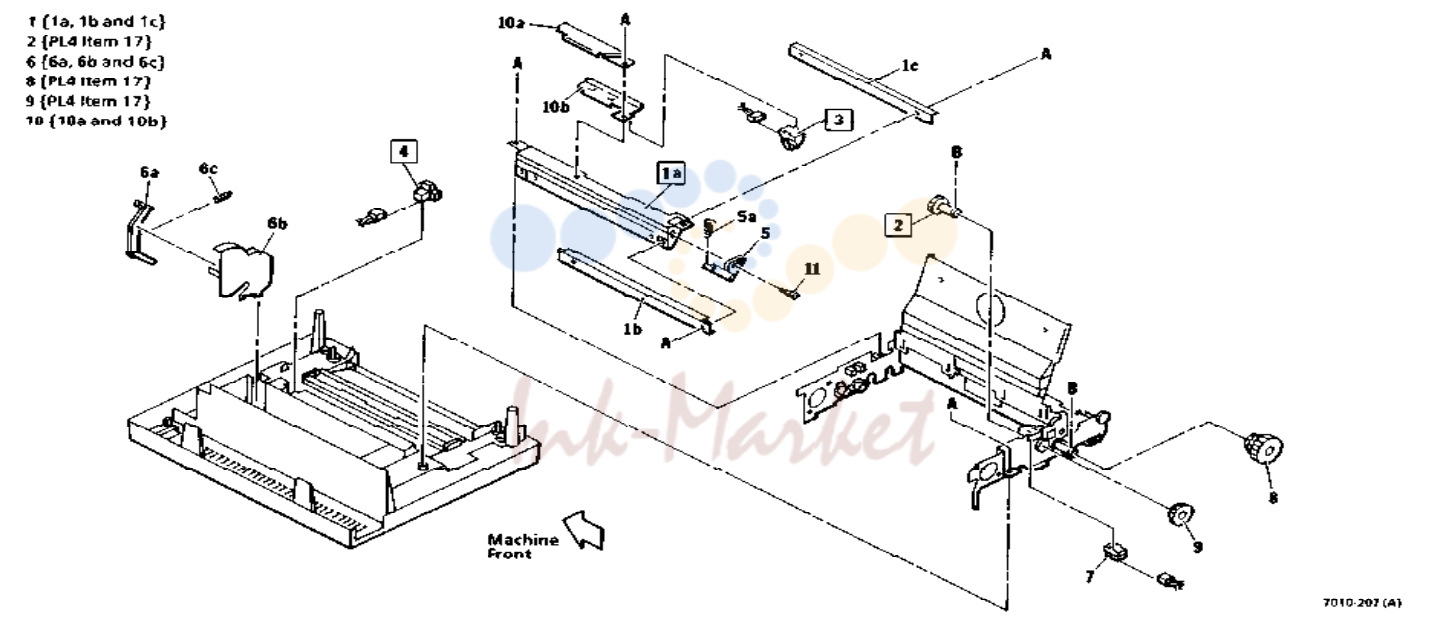

6. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	22S63787 запросить цену →		Roller, Pressure A 601S00832 E-ring, M4
4	7K95900 запросить цену →		Gear Assembly, Printer
5	127S62083 запросить цену →		Motor Assembly, Printer
6	7P62359 запросить цену →		Clutch, Printer(P/O item
10	13P61428 запросить цену →		Bearing, Pressure Roller
11	23P61030 запросить цену →		Belt, Printer Drive(P/O item
12			- - Bushing, Damper (P/O item
3-12			Telecopier 7010/7011 Facsimile Terminal Product Support Manaul

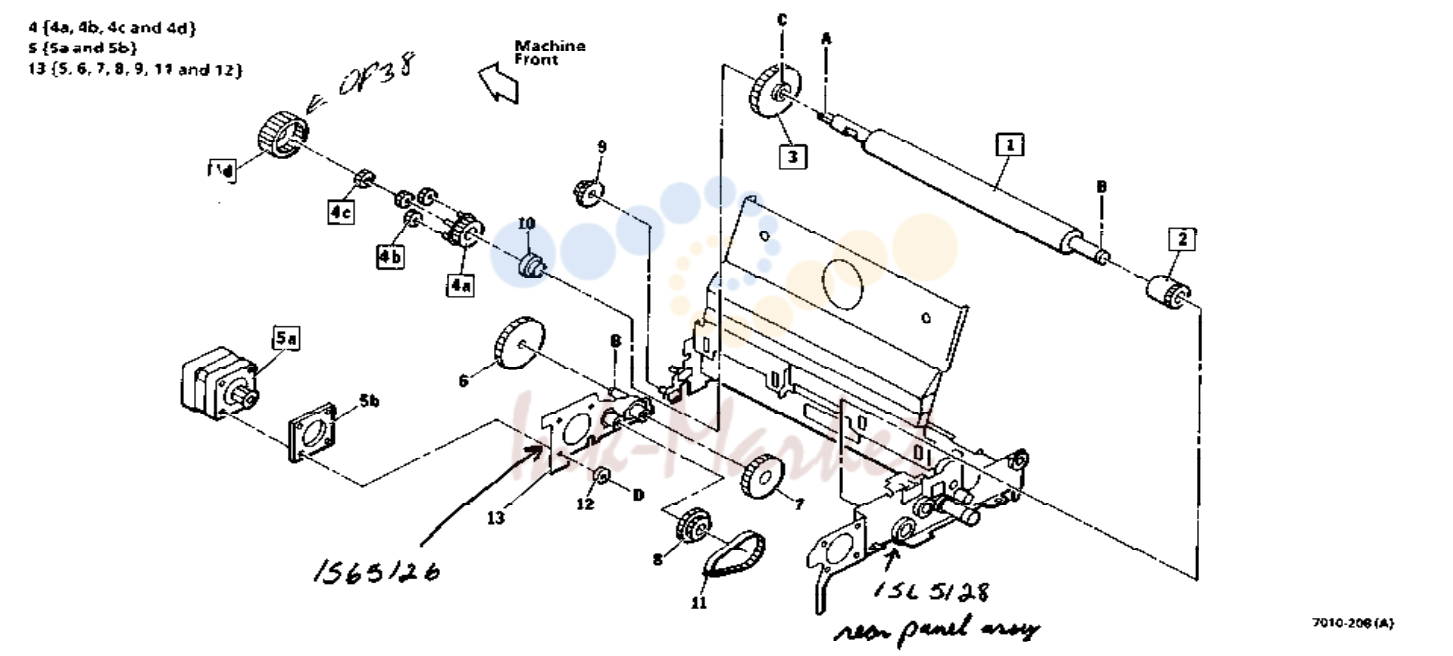

7. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
3	23P61002 запросить цену →		Belt, Copy Feedout C 601S00832 Screw, M3
4	125P60484 запросить цену →		Eliminator, Printer Static
5	22S63926 запросить цену →		Shaft, Copy Feedout * USO Parts can only be ordered through
6	13P61428 запросить цену →		Bearing, Copy Feedout Technical Support Center (TSC).
8	3E95000 запросить цену →		Lever, Printer Jam Release
9	13P61429 запросить цену →		Bearing, Printer Drive
10			- - Shaft, Printer Idler
11			- - Roller, Printer Idler
12	7P62456 запросить цену →		Gear, Printer Shaft Idler
3-14			Telecopier 7010/7011 Facsimile Terminal Product Support Manaul

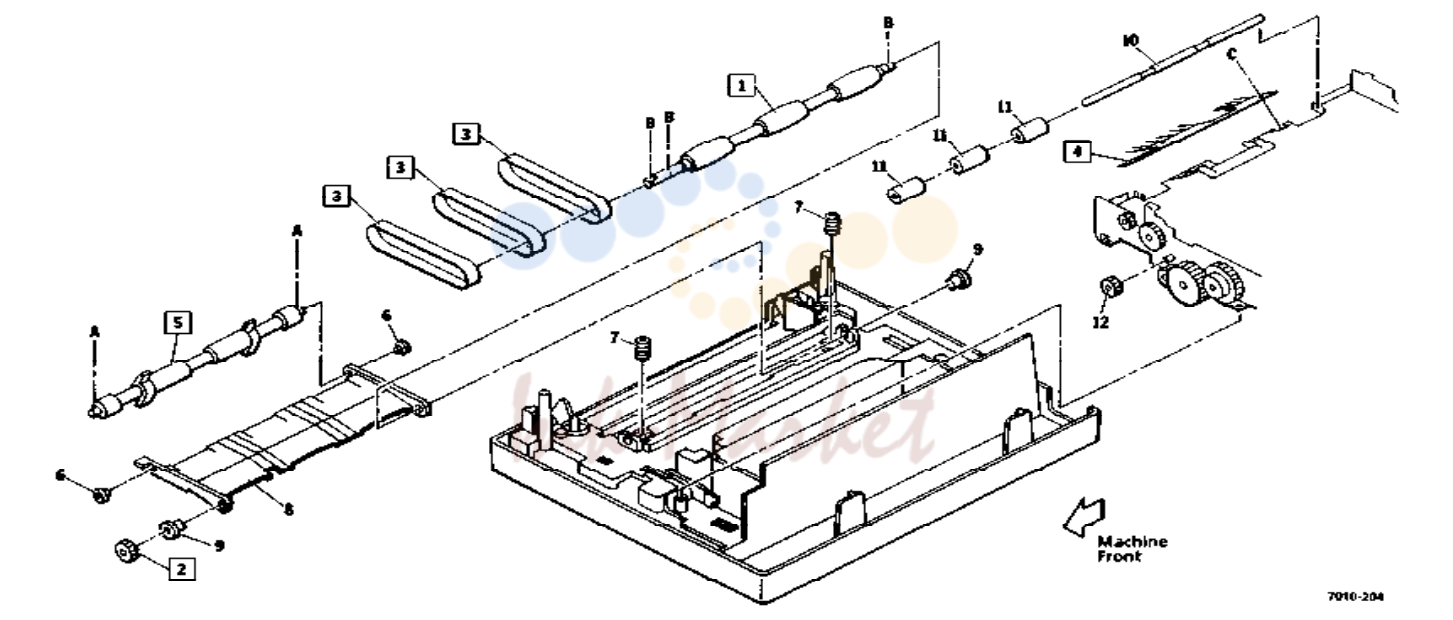

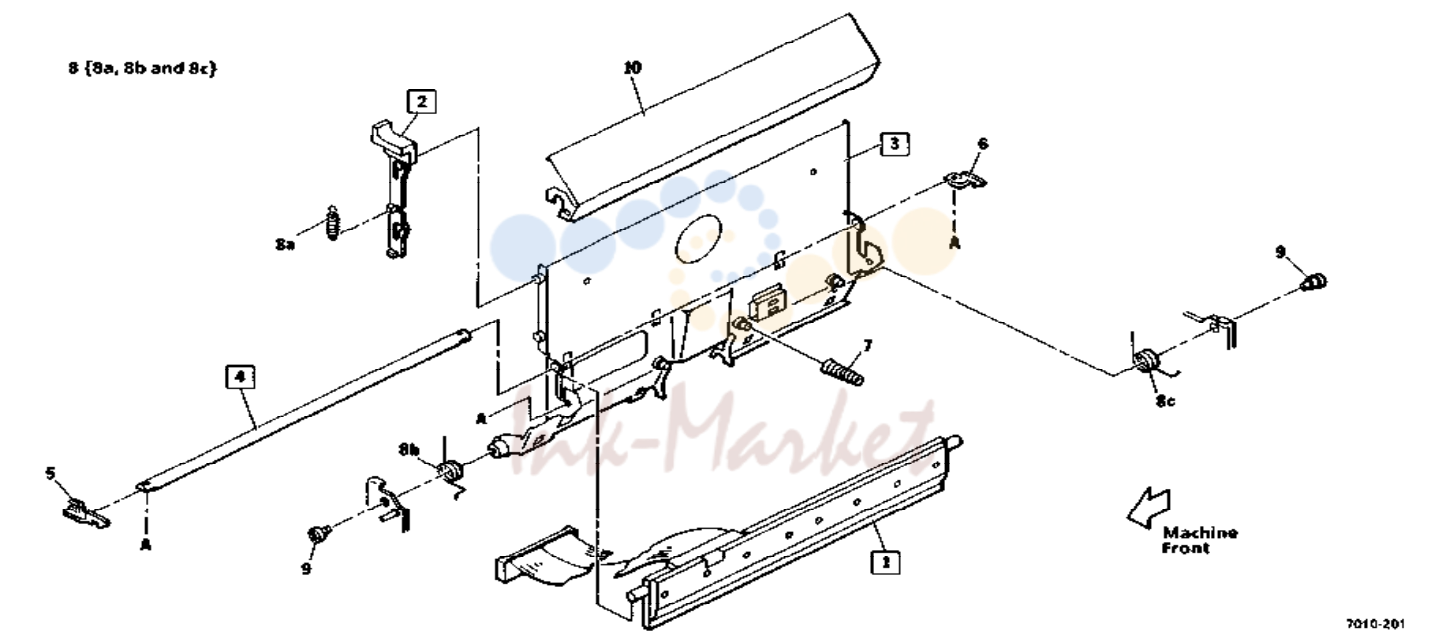

8. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	130P60796 запросить цену →		Thermal Head A 601S00832 Screw, M3
2	3S63626 запросить цену →		Button, Printer Cover Technical Support Center (TSC).
3			- - Bracket, Printer
7	9P63023 запросить цену →		Spring, Thermal Head
10			- - Guide, Thermal Head
3-16			Telecopier 7010/7011 Facsimile Terminal Product Support Manaul

9. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	140S63755 запросить цену →		PWB, A0 Connector *10 152S62836 Harness, W6 A 601S00832 Screw, M3
2	140K95471 запросить цену →		PWB, A1 Main (Pre-Tag 1) *11 152S62977 Harness, W8 * USO Parts can only be ordered through
3	140S63841 запросить цену →		PWB, A2 Modem (Except UK. Australia and
4	105K96161 запросить цену →		USO Power Supply (7011 152S92185 RX Cord, Power (UK Only)
3-18			Telecopier 7010/7011 Facsimile Terminal Product Support Manaul

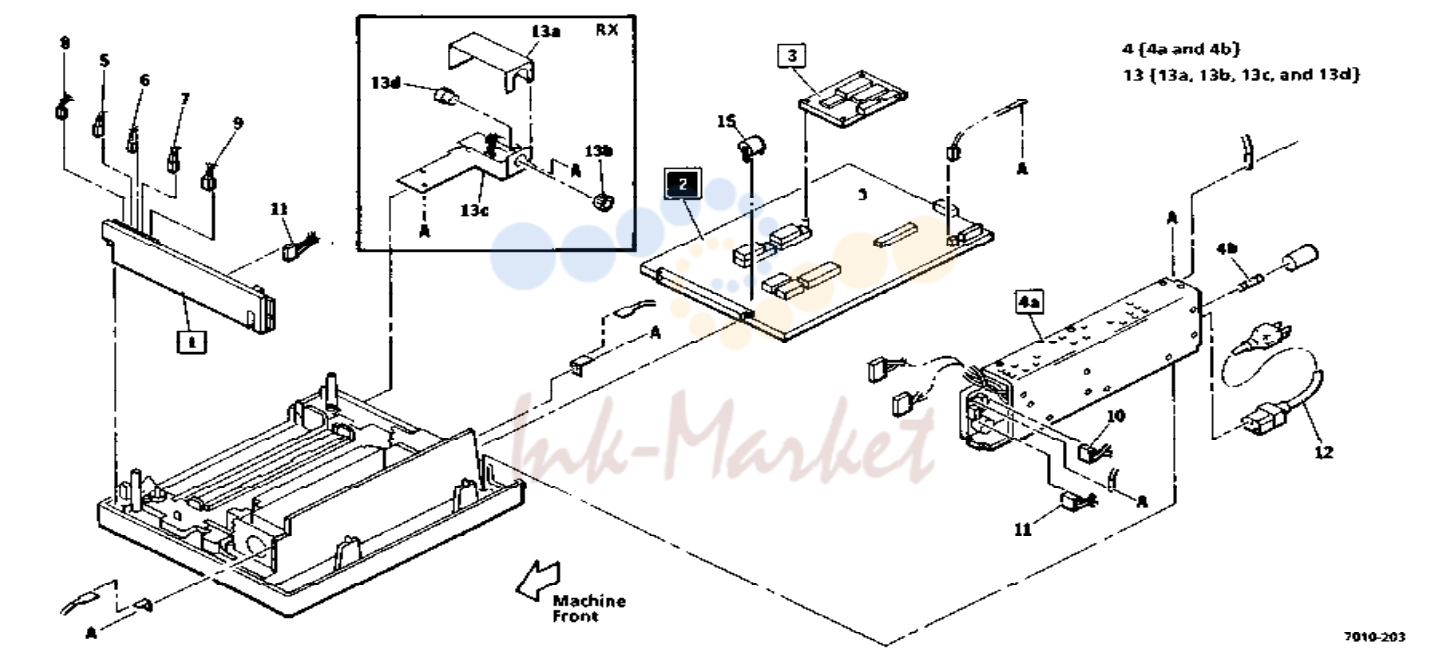

10. Parts Identification 3.

№	Артикул	Альт. артикул	Описание
1	140S64436 запросить цену →		PWB, A3 Coupler
2	101K95720 запросить цену →		Panel Assembly, Control
3	147P67147 запросить цену →		Bracket, Control Panel
4	152S62838 запросить цену →		Harness, W10
5	152S62976 запросить цену →		Harness, W9
7	117P80657 запросить цену →		USO Cable, Data
3-20			Telecopier 7010/7011 Facsimile Terminal Product Support Manual
