Toshiba e-studio 550/650/810 — каталог запчастей со схемами

Содержание

1. No.20630 e-STUDIO550/650/800
2. e-STUDIO 550/650/810 COVER-2-ASM MAY 2002
3. e-STUDIO 550/650/810 CONTROL-PANEL-ASM MAY 2002
4. e-STUDIO 550/650/810 LOWER-FRAME-ASM MAY 2002
5. e-STUDIO 550/650/810 UPPER-FRAME-ASM JULY 2002
6. e-STUDIO 550/650/810 FEED-DRIVE-ASM MAY 2002
7. e-STUDIO 550/650/810 PAPER-FEED-ASM JULY 2002

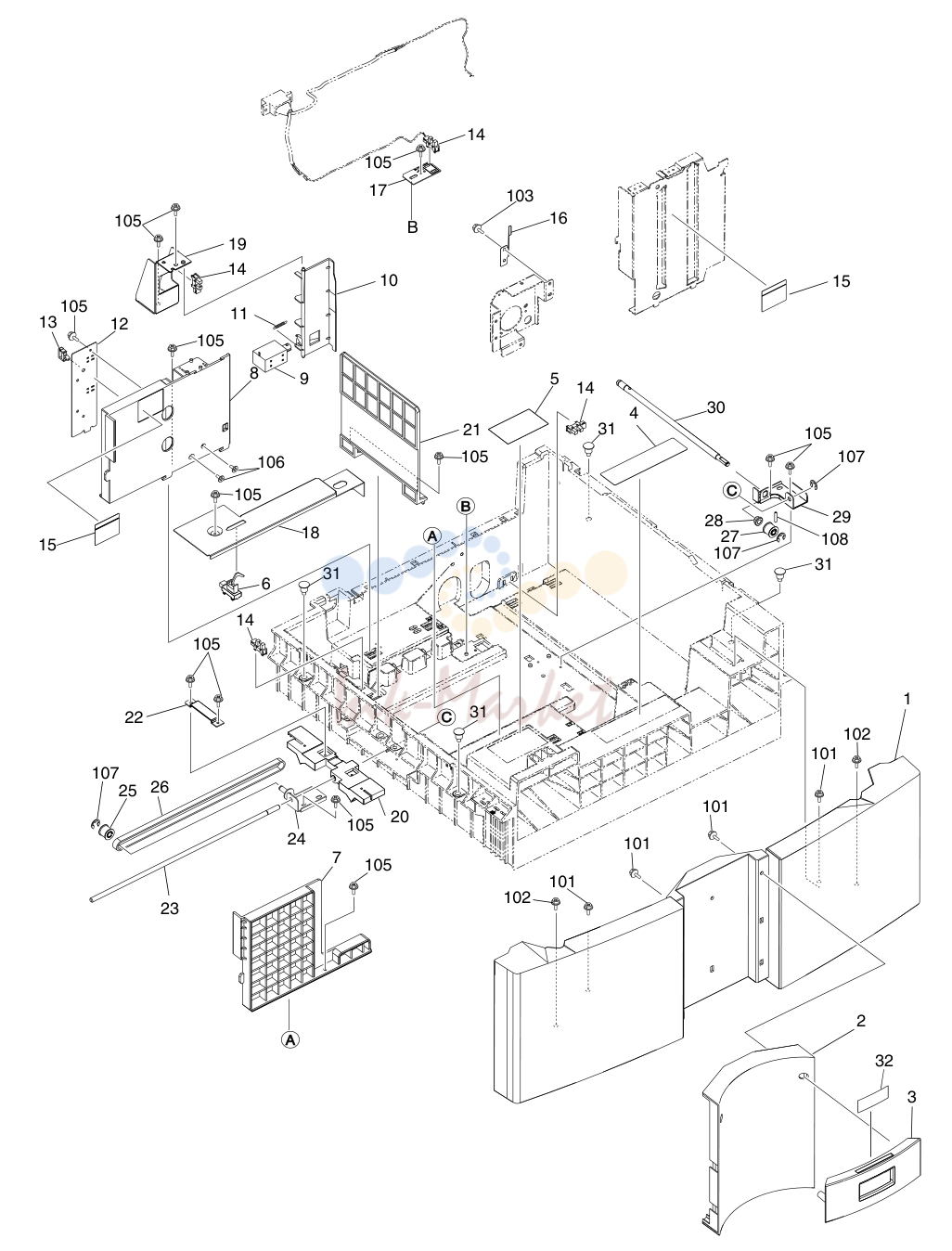

8. e-STUDIO 550/650/810 TANDEM-LCF-1-ASM JULY 2002

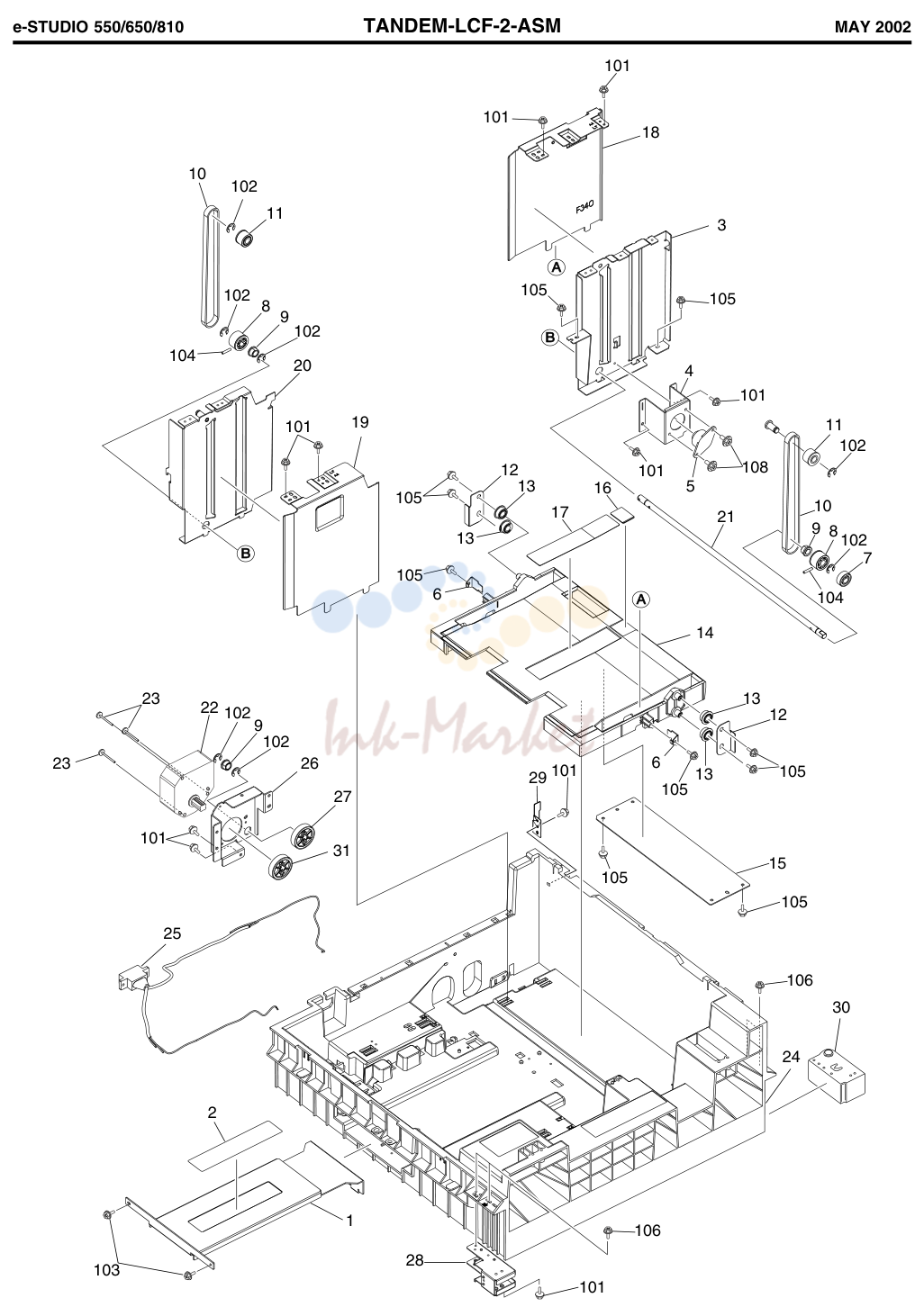

9. e-STUDIO 550/650/810 TANDEM-LCF-2-ASM MAY 2002

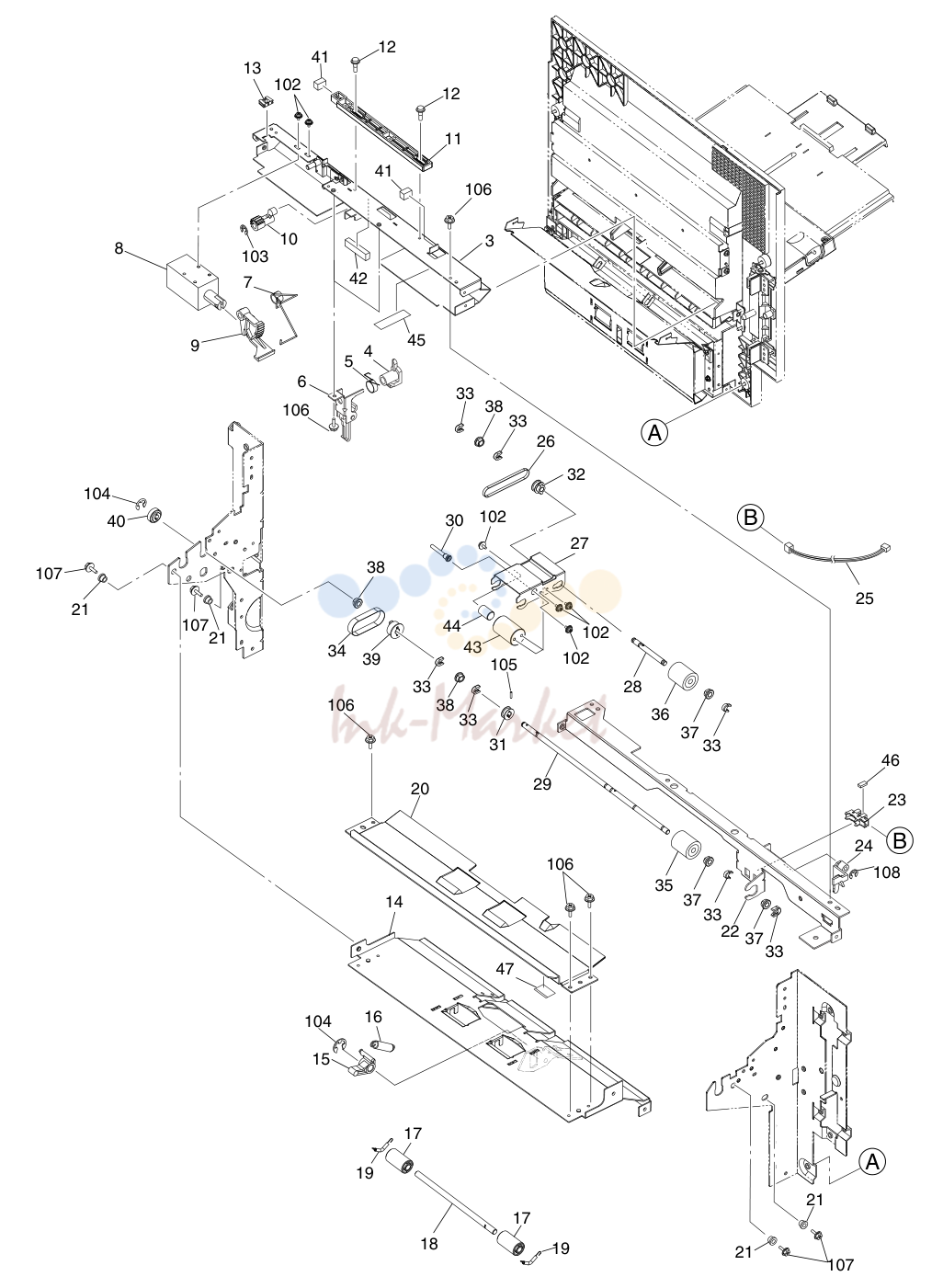

10. e-STUDIO 550/650/810 MANUAL-FEED-DRIVE-1-ASM JULY 2002

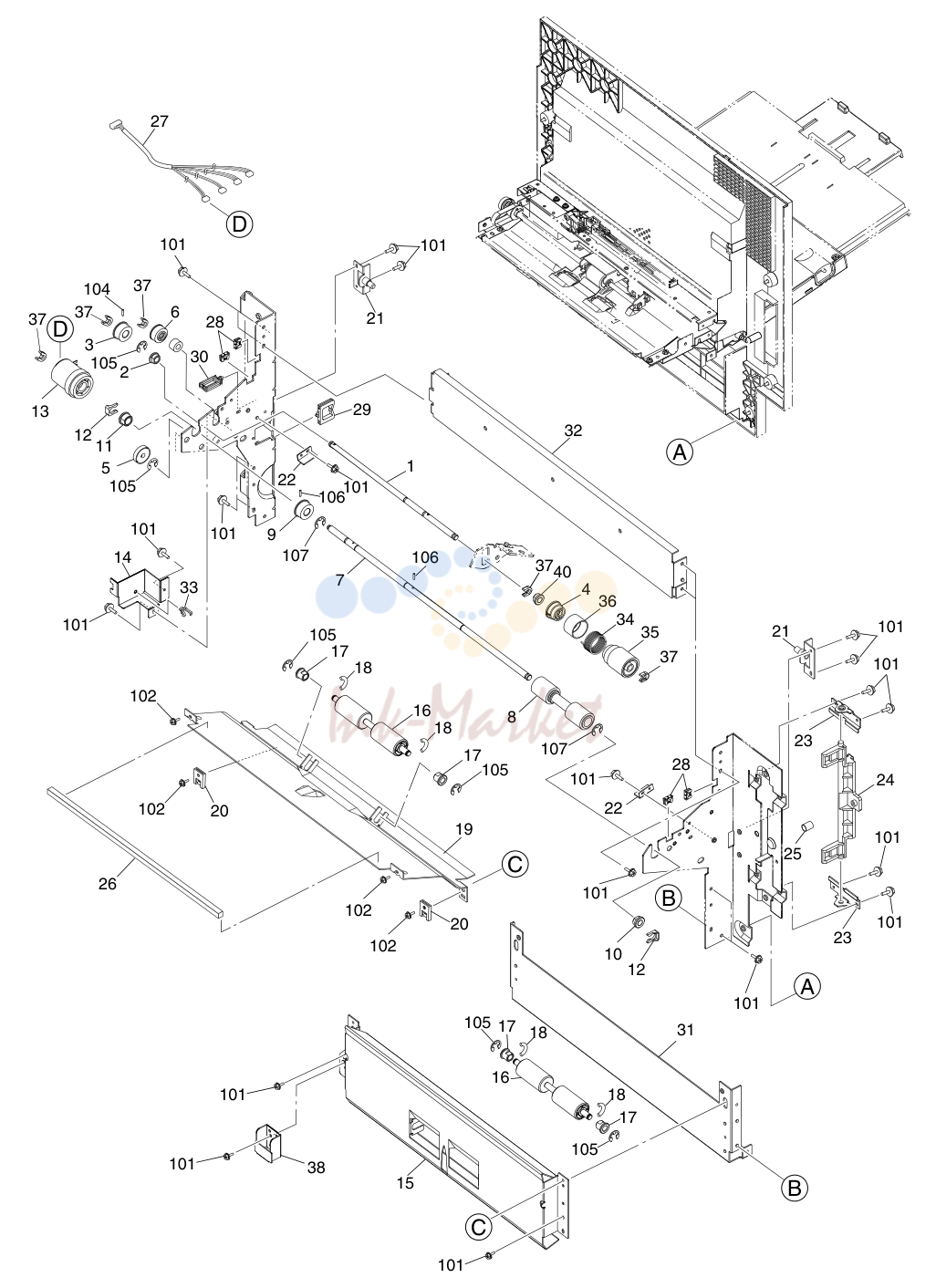

11. e-STUDIO 550/650/810 MANUAL-FEED-DRIVE-2-ASM JULY 2002

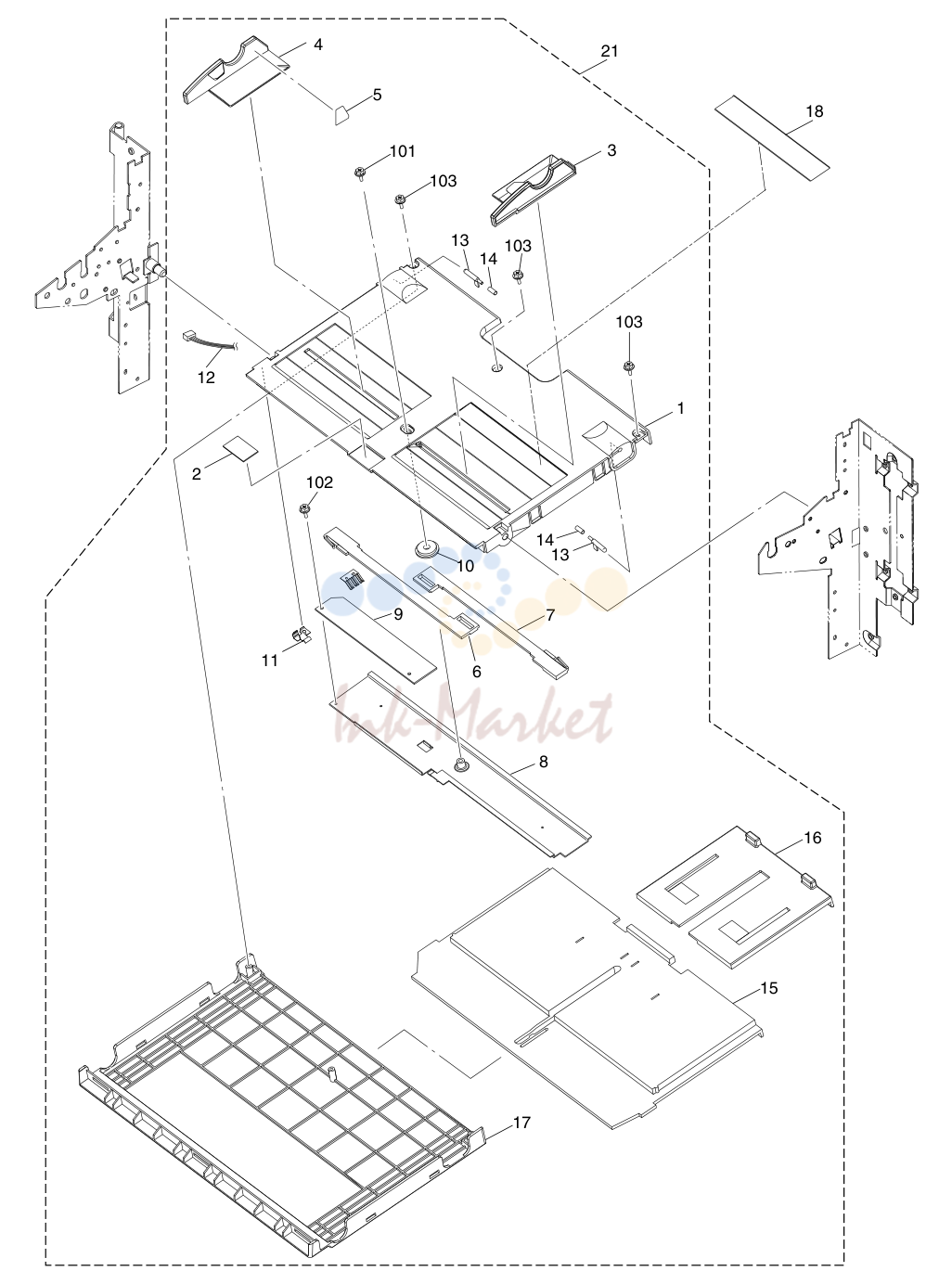

12. e-STUDIO 550/650/810 MANUAL-TRAY-ASM MAY 2002

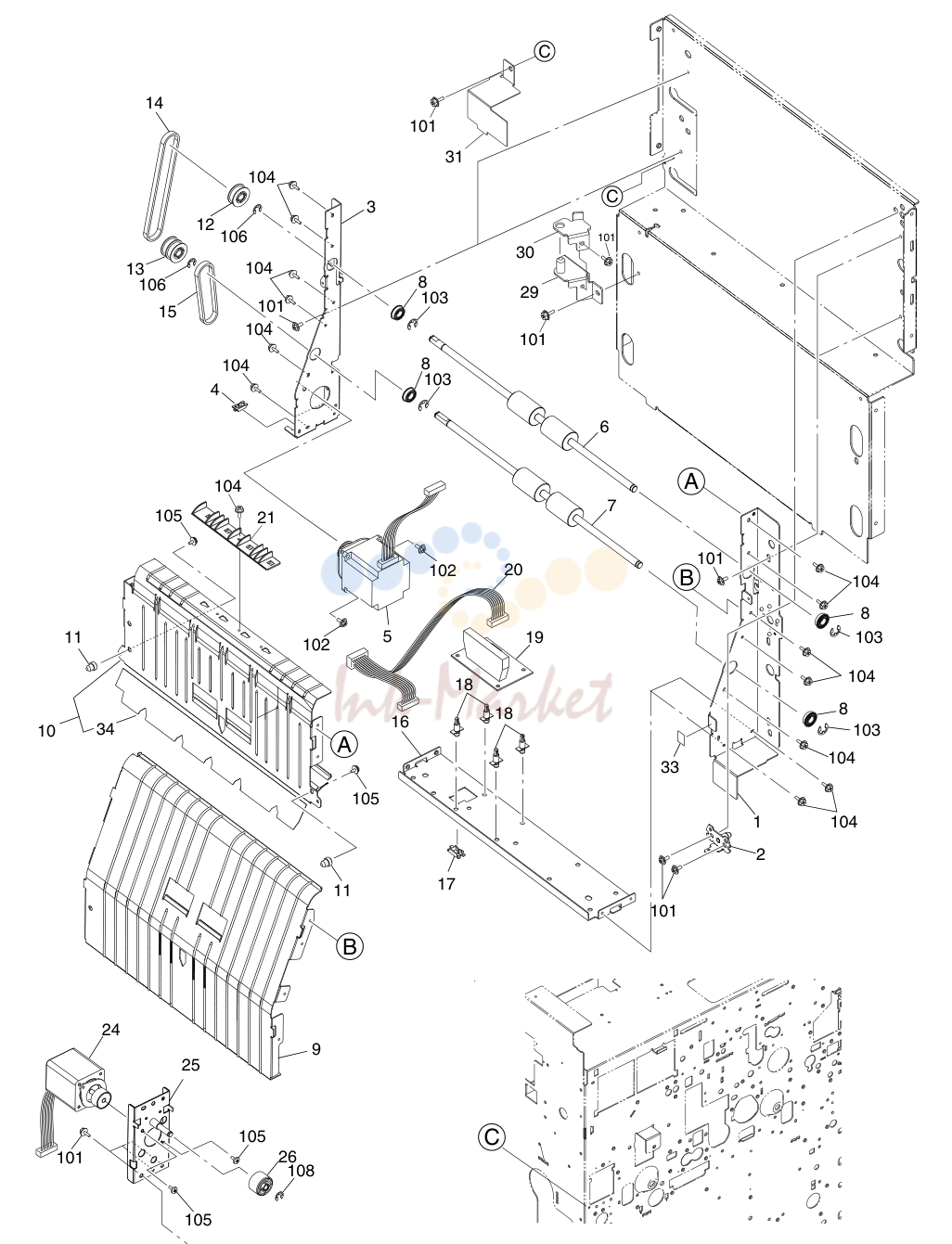

13. e-STUDIO 550/650/810 REVERSE-DRIVE-ASM JULY 2002

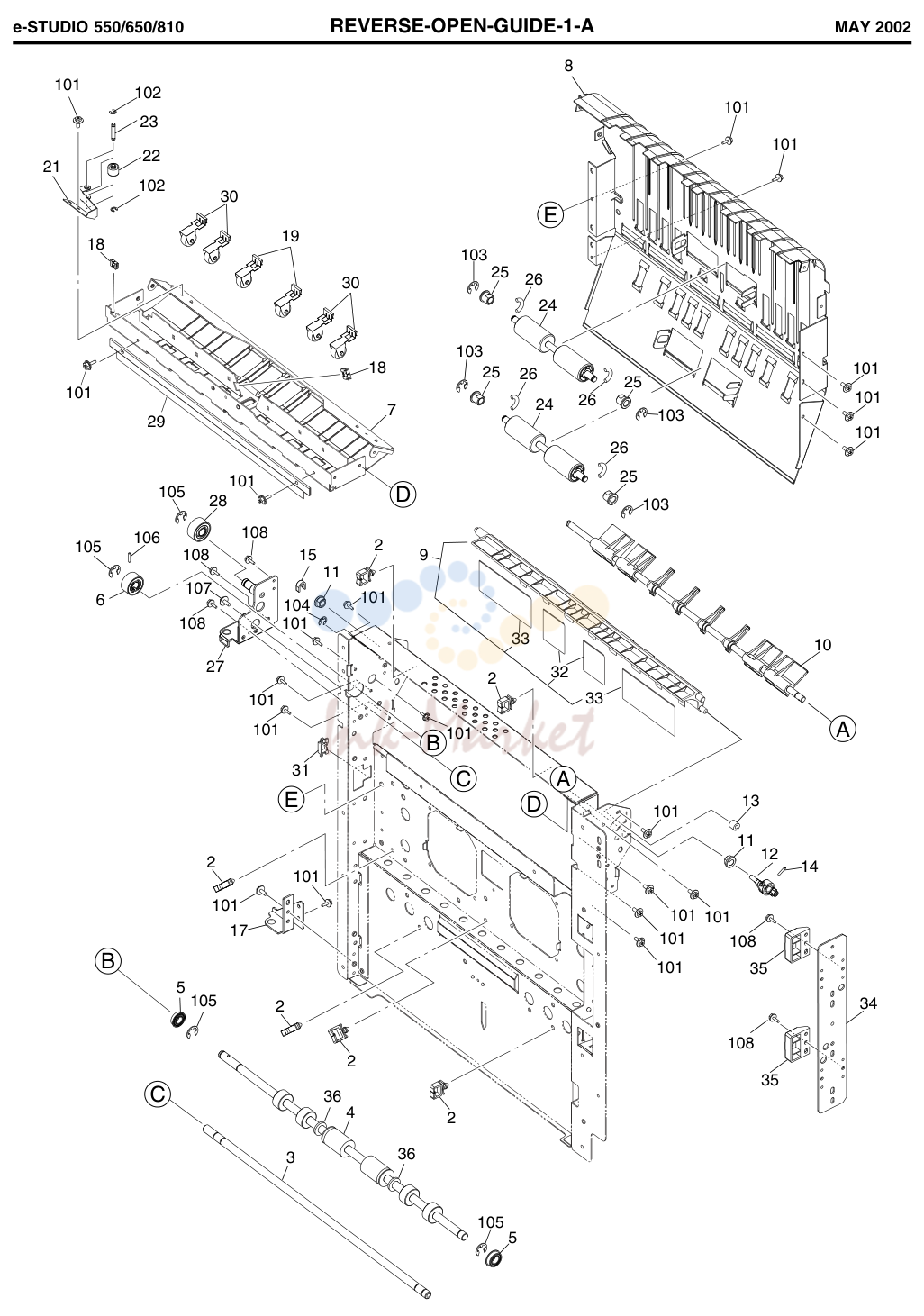

14. e-STUDIO 550/650/810 REVERSE-OPEN-GUIDE-1-A MAY 2002

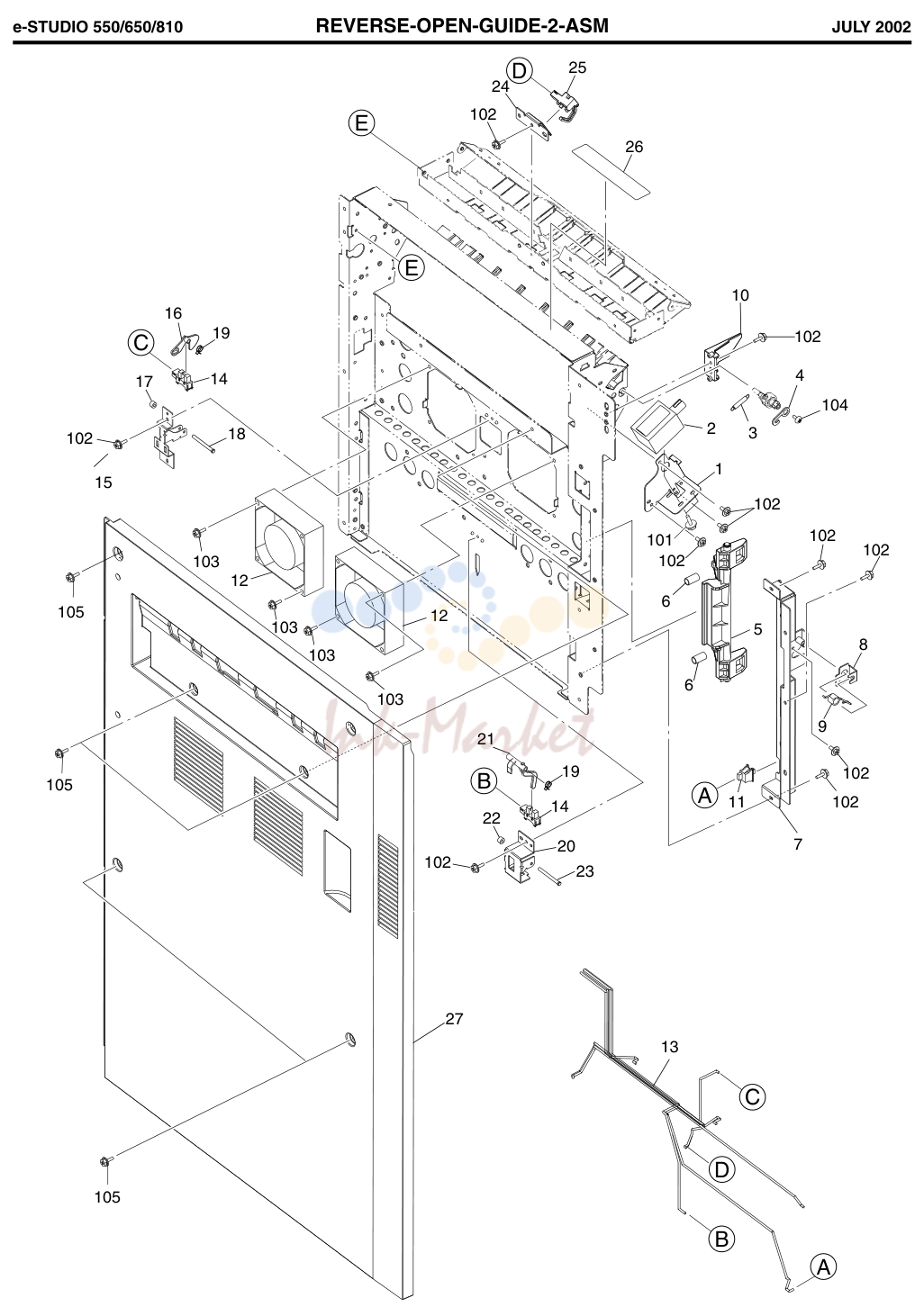

15. e-STUDIO 550/650/810 REVERSE-OPEN-GUIDE-2-ASM JULY 2002

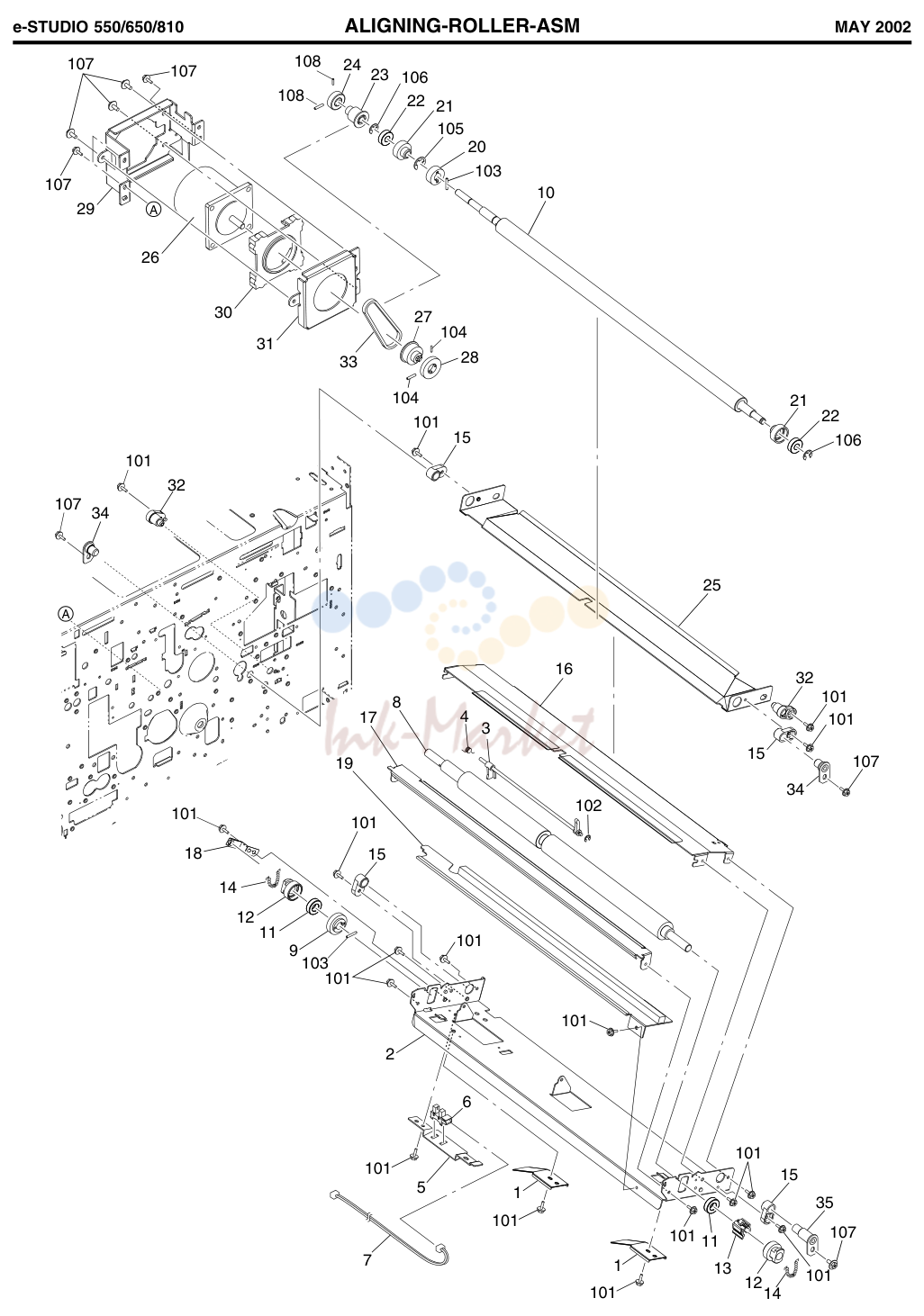

16. e-STUDIO 550/650/810 ALIGNING-ROLLER-ASM MAY 2002

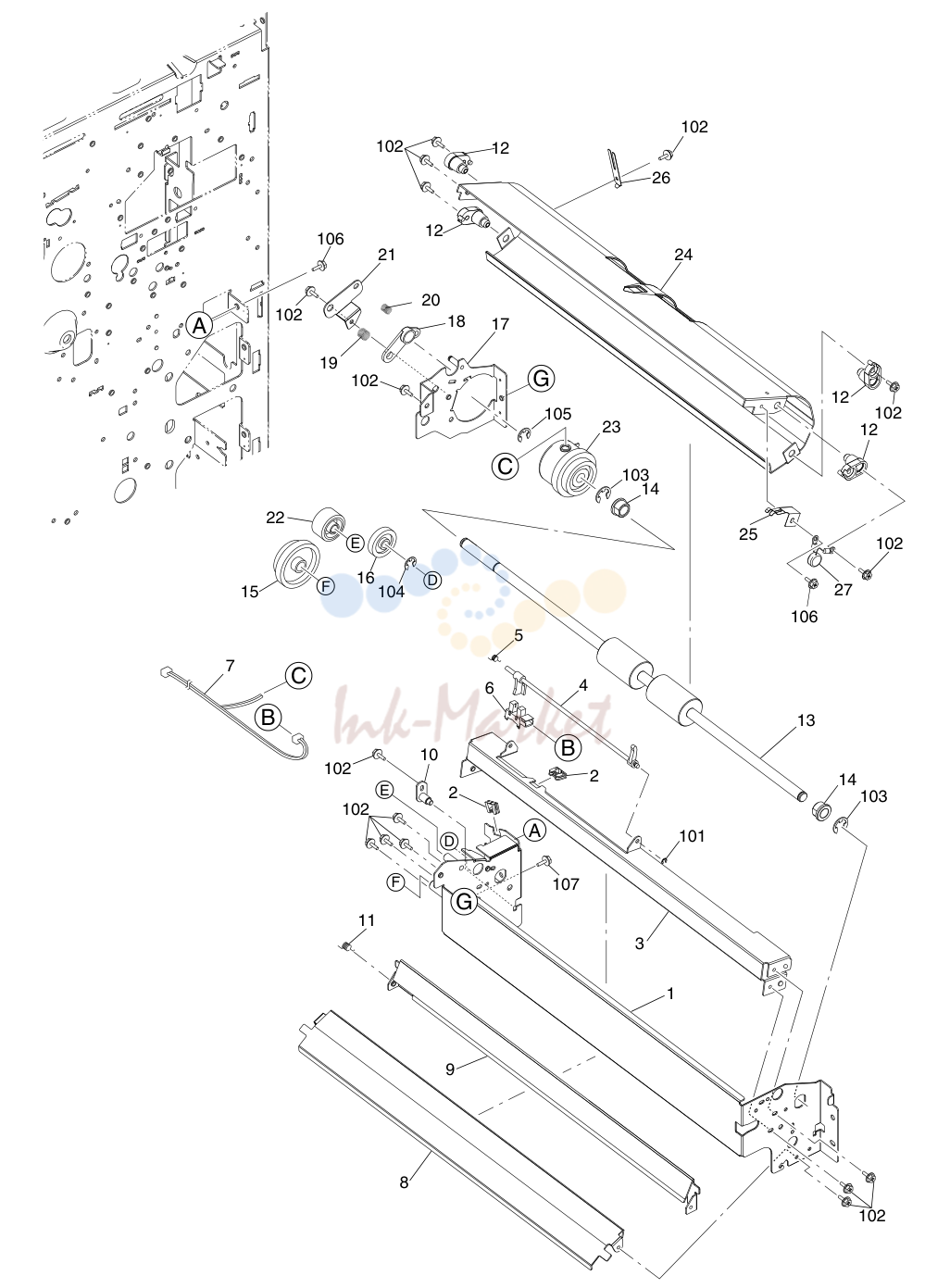

17. e-STUDIO 550/650/810 TRANSPORT-ROLLER-ASM MAY 2002

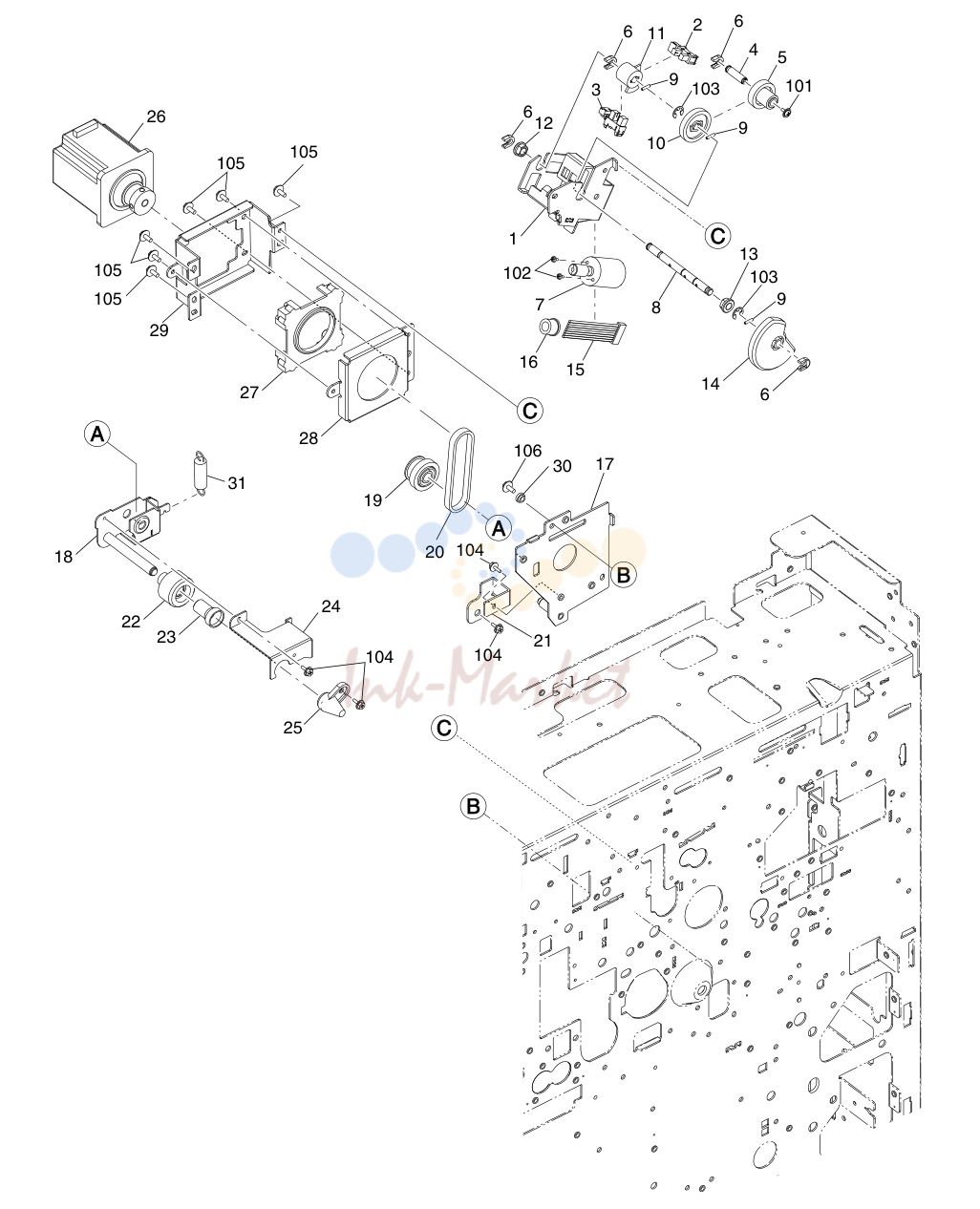

18. e-STUDIO 550/650/810 TRANSPORT-BELT-DRIVE1 MAY 2002

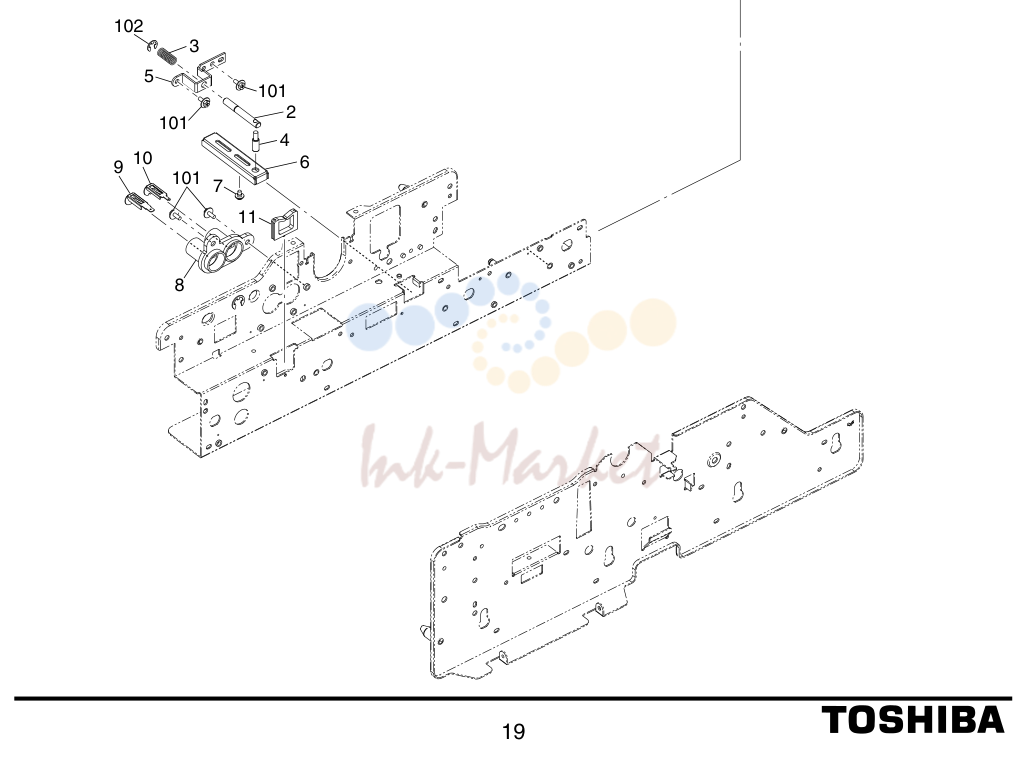

19. e-STUDIO 550/650/810 TRANSPORT-BELT-DRIVE-2-ASM JULY 2002

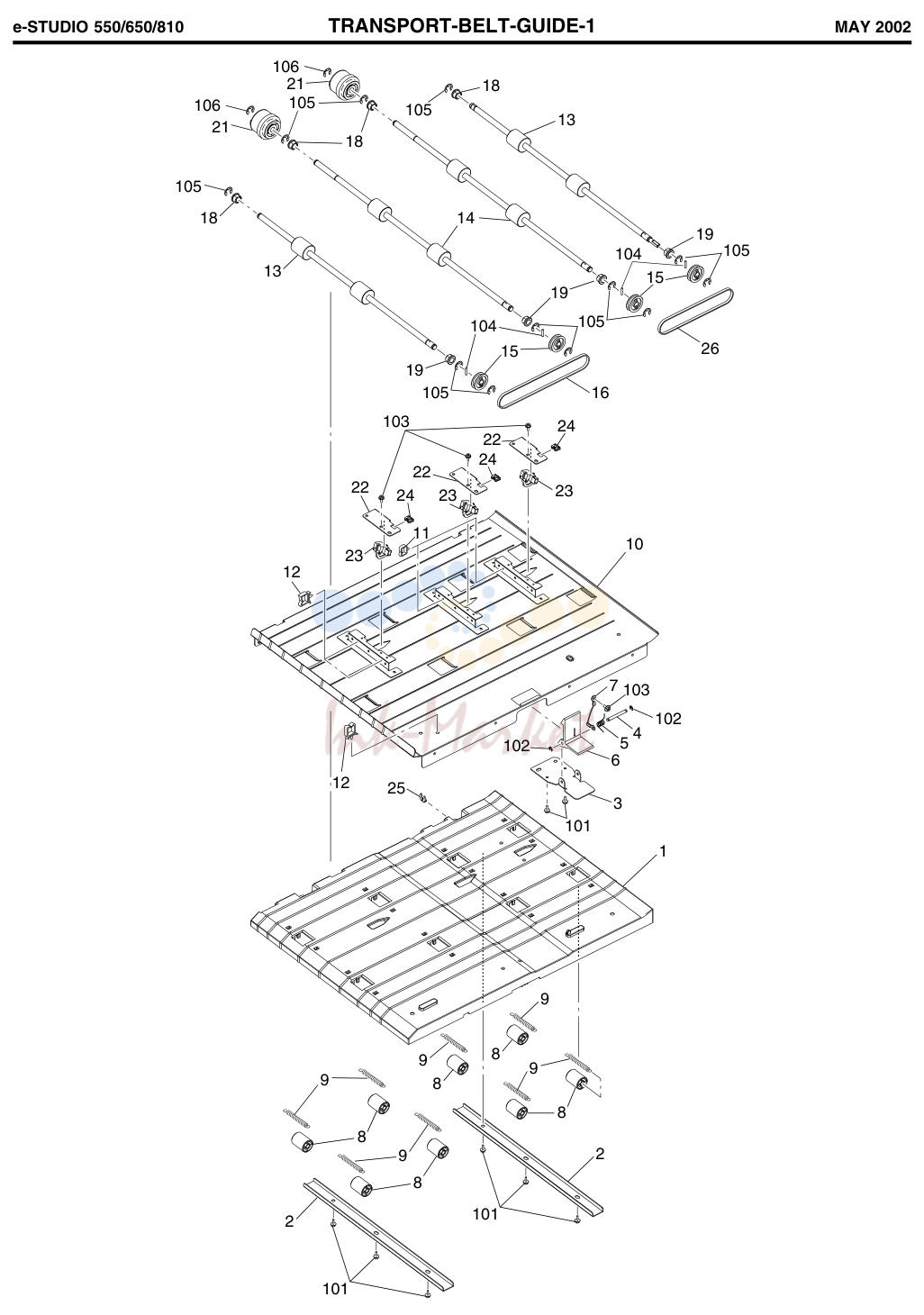

20. e-STUDIO 550/650/810 TRANSPORT-BELT-GUIDE-1 MAY 2002

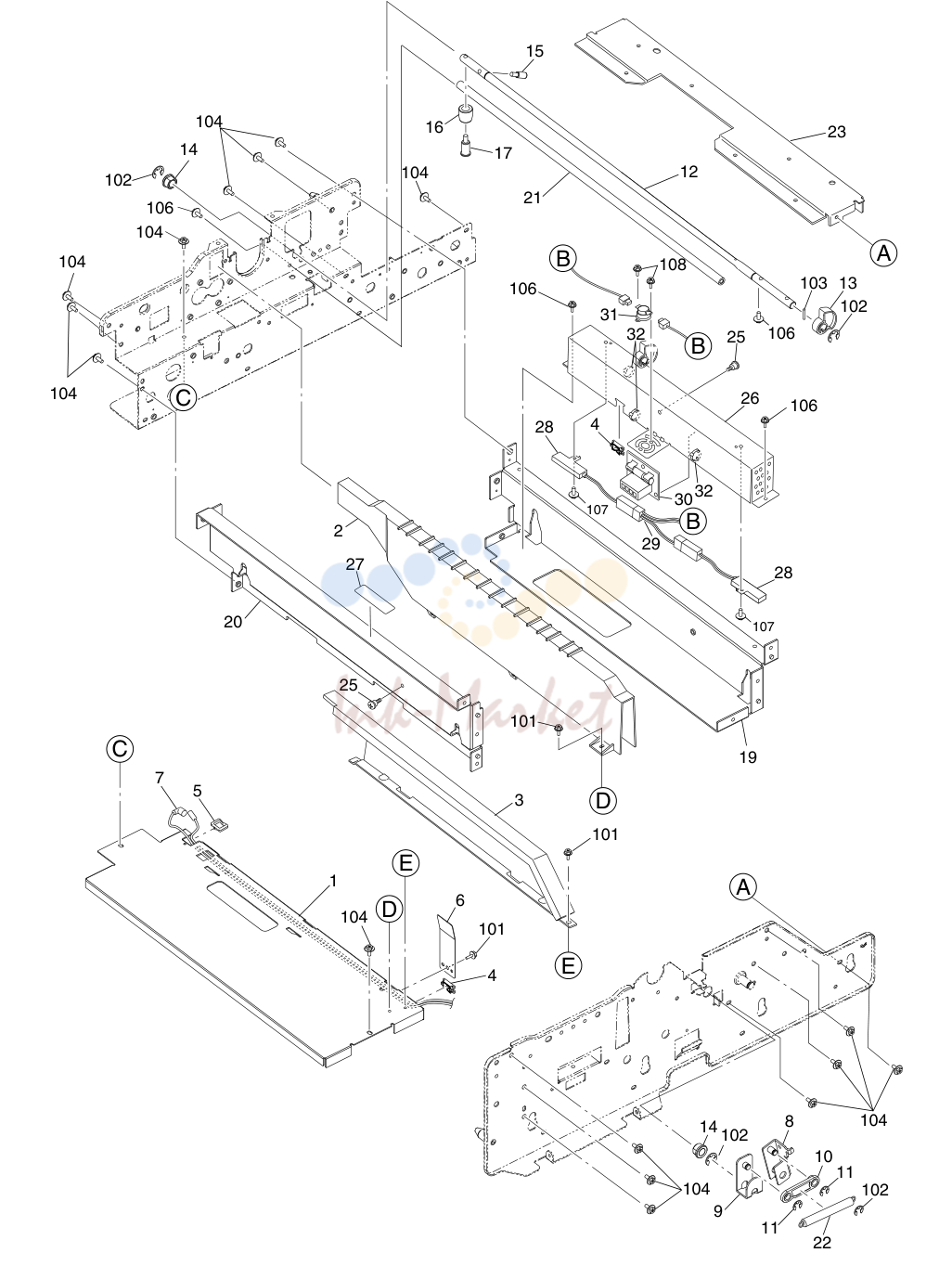

21. e-STUDIO 550/650/810 TRANSPORT-BELT-GUIDE-2 MAY 2002

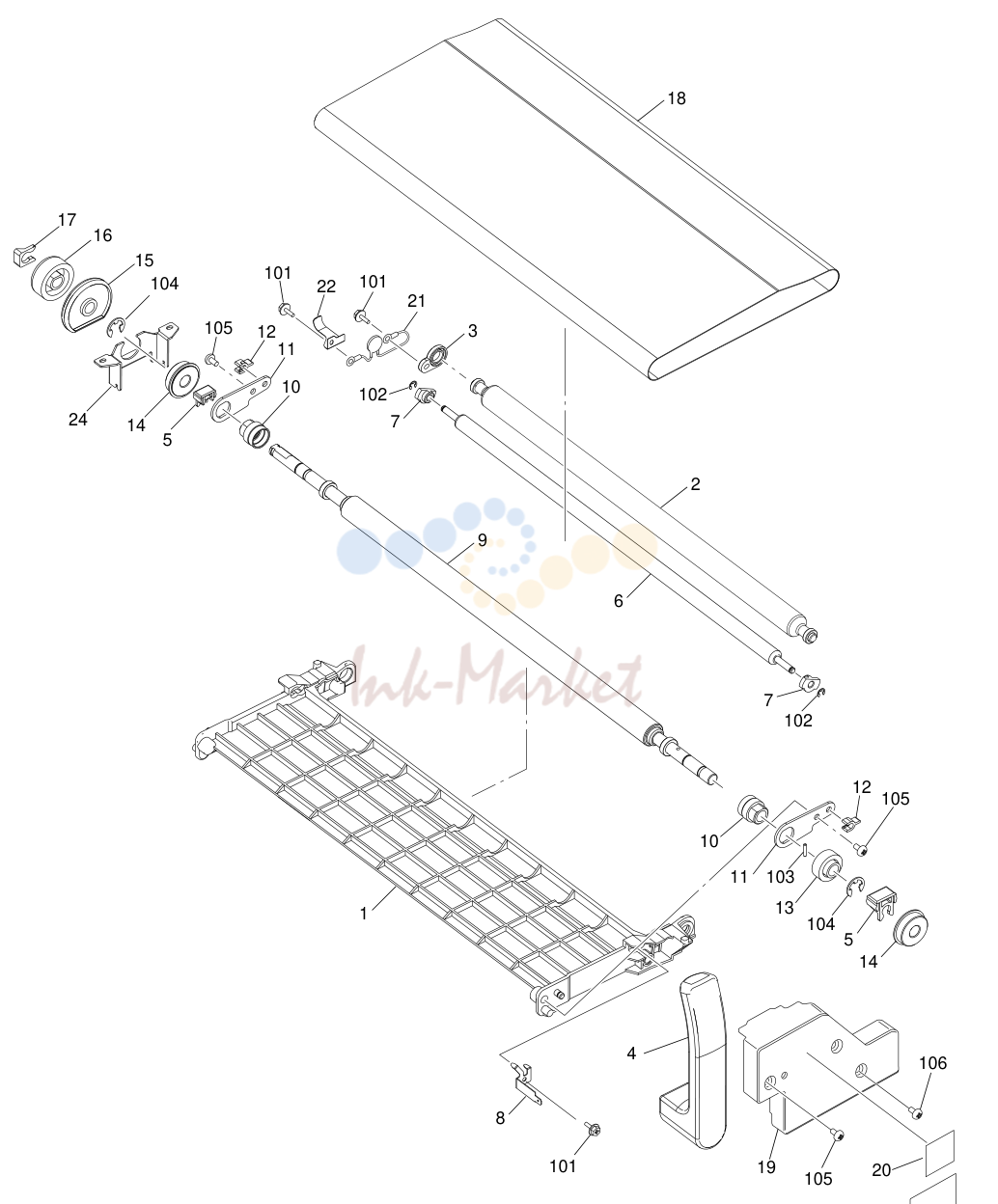

22. e-STUDIO 550/650/810 TRANSPORT-BELT-CASE-1-ASM JULY 2002

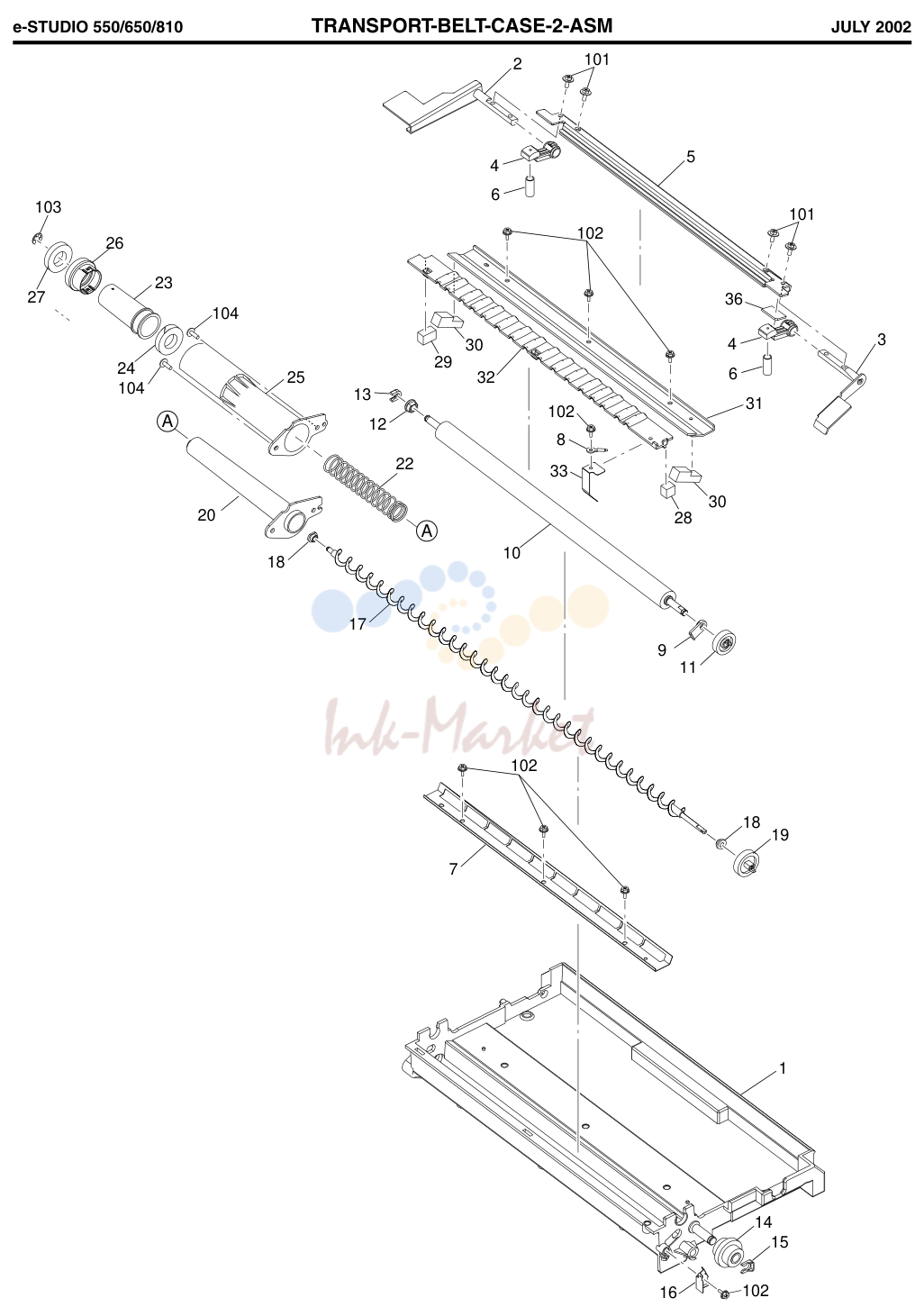

23. e-STUDIO 550/650/810 TRANSPORT-BELT-CASE-2-ASM JULY 2002
24. e-STUDIO 550/650/810 FUSER-DRIVE-ASM MAY 2002
25. e-STUDIO 550/650/810 FUSER-1-ASM JULY 2002
26. e-STUDIO 550/650/810 FUSER-2-ASM MAY 2002
27. e-STUDIO 550/650/810 FUSER-3-ASM MAY 2002
28. e-STUDIO 550/650/810 FRONT-FRAME-ASM MAY 2002
29. e-STUDIO 550/650/810 REAR-FRAME-1-ASM JULY 2002
30. e-STUDIO 550/650/810 REAR-FRAME-2-ASM JULY 2002
31. e-STUDIO 550/650/810 LASER-OPT-ASM JULY 2002
32. e-STUDIO 550/650/810 OPTICAL-FRAME-ASM JULY 2002
33. e-STUDIO 550/650/810 OPTICAL-DRIVE-ASM JULY 2002
34. e-STUDIO 550/650/810 CRG-1-ASM MAY 2002
35. e-STUDIO 550/650/810 CRG-2-ASM JULY 2002
36. e-STUDIO 550/650/810 OPTICAL-ELECTRIC-ASM JULY 2002
37. e-STUDIO 550/650/810 MAIN-CHARGER-ASM JULY 2002
38. e-STUDIO 550/650/810 DRUM_DRUM-DRIVE ASM MAY 2002
39. e-STUDIO 550/650/810 DEV DRIVE/STAY-ASM JULY 2002
40. e-STUDIO 550/650/810 DEVELOPER-1-ASM JULY 2002
41. e-STUDIO 550/650/810 DEVELOPER-2-ASM MAY 2002
42. e-STUDIO 550/650/810 DEVELOPER-COVER-ASM MAY 2002
43. e-STUDIO 550/650/810 TONNER-DRIVE-ASM JULY 2002
44. e-STUDIO550/650/810 TONNER-DRIVE-ASM JUL 2002
45. e-STUDIO 550/650/810 RECYCLE_AUGER-ASM MAY 2002
46. e-STUDIO 550/650/810 CLEANER-1-ASM JULY 2002
47. e-STUDIO 550/650/810 CLEANER-2-ASM MAY 2002
48. e-STUDIO 550/650/810 CLEANER-3-ASM MAY 2002
49. e-STUDIO 550/650/810 CASSETTE-ASM MAY 2002
50. e-STUDIO 550/650/810 ELECTRIC-ASM JULY 2002
51. e-STUDIO 550/650/810 LGC & SYS-ASM MAY 2002
52. e-STUDIO 550/650/810 FEED-1-ASM MAY 2002
53. e-STUDIO 550/650/810 FEED-2-ASM JULY 2002
54. e-STUDIO 550/650/810 FEED-3-ASM JULY 2002
55. e-STUDIO 550/650/810 FEED-4-ASM MAY 2002
56. e-STUDIO 550/650/810 FEED-5-ASM MAY 2002
57. e-STUDIO 550/650/810 FEED-DRIVE-1-ASM MAY 2002
58. e-STUDIO 550/650/810 FEED-DRIVE-2-ASM MAY 2002
59. e-STUDIO 550/650/810 HINGE-ASM MAY 2002
60. e-STUDIO 550/650/810 REAR-FRAME-1-ASM MAY 2002
61. e-STUDIO 550/650/810 COVER-ASM JULY 2002
62. e-STUDIO 550/650/810 GUIDE-OPEN-ASM MAY 2002
63. e-STUDIO 550/650/810 PLATEN-ASM MAY 2002
64. e-STUDIO 550/650/810 TRAY-ASM
65. e-STUDIO 550/650/810 ASY-LGC-340S (1) MAY 2002
66. e-STUDIO 550/650/810 ASY-SYS-340S MAY 2002
67. e-STUDIO 550/650/810 PWA-SLG MAY 2002
68. e-STUDIO 550/650/810 PWA-PLG MAY 2002
69. e-STUDIO 550/650/810 PWA-MOT2-340 MAY 2002
70. e-STUDIO 550/650/810 SUPPLIES MAY 2002
71. e-STUDIO 550/650/810 REPLACE UNIT MAY 2002
72. e-STUDIO 550/650/810 PM-KIT MAY 2002

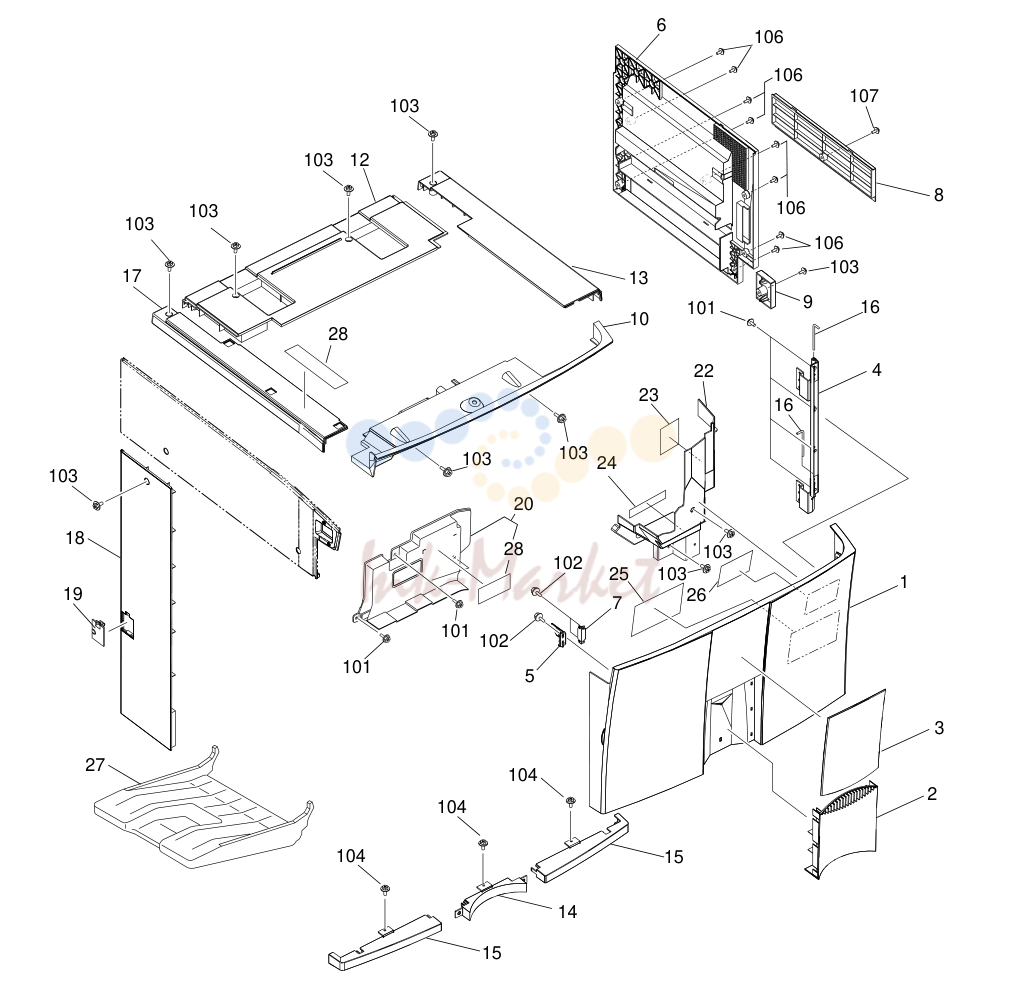

1. No.20630 e-STUDIO550/650/800

№	Артикул	Описание
1	6LA00401000 запросить цену →	COVER-FRONT 11/PP
2	6LA00402000 запросить цену →	PANEL-FRONT-L 11/PP
4	6LA00405000 запросить цену →	HINGE-COV-F-R 11/P
5	6LA05646000 запросить цену →	PUSHER-SW-REV 11/P
6	6LA04730000 запросить цену →	ASYS-COV-BYP 11/P
8	6LA04751000 запросить цену →	COVER-WIN-LCF 11/PP
9	6LA04752000 запросить цену →	COVER-LATCH-LCF 11/P
10	6LA00460000 запросить цену →	COV-IN-CONP-LOW 11/PP
12	6LA00417000 запросить цену →	COVER-TOP-C 11/PP
13	6LA00415000 запросить цену →	COVER-TOP-R 11/PP
14	6LA00647000 запросить цену →	PANEL-FRONT-L-L 11/PP
15	6LA00644000 запросить цену →	COVER-FRONT-L 21/PP
16	4406504540 запросить цену →	PIN-HINGE-F-L 21/P
17	6LA00416000 запросить цену →	COVER-TOP-L 11/PP
18	6LA00414000 запросить цену →	COVER-LEFT-R 11/PP
19	6LA00418000 запросить цену →	COVER-DF-CNT-FW 11/PP
20	6LA00719000 запросить цену →	ASY-DUCT-FUS-U 11/P
23	6LA06563000 запросить цену →	LBL-W-DRUM-PS 11/KP
27	6LA06850000 запросить цену →	TRAY-FW 11/PP Only Service
28	6LA06578000 запросить цену →	LBL-W-CAU-LSR 11/KP
101	6LA08921000 запросить цену →	S/TPP/HEX-4*8-NI 510/P 101-1
102	6LA01512000 запросить цену →	SPL-MIR-HSYNC-R 310/P 102-1
103	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1310/P
104	4400841470 запросить цену →	SCREW40*08-T 350/P
105	X0-01278000 запросить цену →	S/BID-M3X8-NC 210/P 105-1
106	6LA08934000 запросить цену →	SCR-M4*8ITSR-NI 810/P

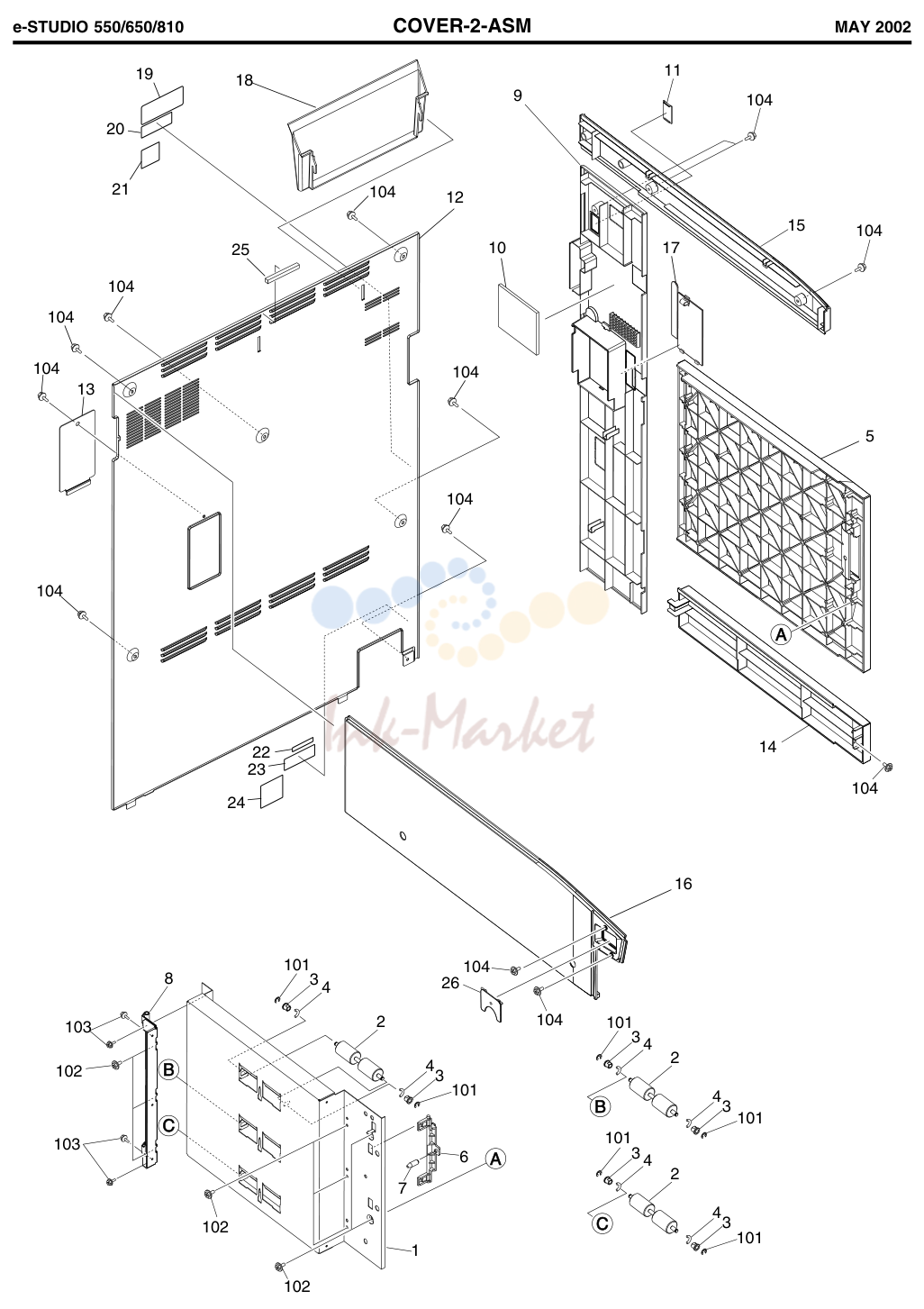

2. e-STUDIO 550/650/810 COVER-2-ASM MAY 2002

№	Артикул	Описание
1	6LA04134000 запросить цену →	K-GUIDE-PAPER 11/P
5	6LA04157000 запросить цену →	COVER-PFP-OPEN 11/P
6	6LA04148000 запросить цену →	KNOB-COV-PFP 11/P
7	6LA04152000 запросить цену →	SPC-KNOB-STOP 15/P
8	6LA04146000 запросить цену →	BRKT-HINGE-U 11/P
9	6LA00411000 запросить цену →	COVER-RIGHT-R 11/PP
10	6LA02507000 запросить цену →	SEAL-COV-BOX-F 11/P
11	6LA00472000 запросить цену →	COVER-CNCT-FW 11/P
12	6LA00421000 запросить цену →	COVER-REAR 11/PP
13	6LA00423000 запросить цену →	COV-DL-REAR 11/PP
14	6LA00410000 запросить цену →	COVER-RIGHT-L 11/PP
15	6LA00412000 запросить цену →	COVER-RIGHT-U 11/PP
16	6LA00413000 запросить цену →	COVER-LEFT-U 11/PP
17	6LA00470000 запросить цену →	COVER-IF-RIGHT 11/PP
18	6LA00475000 запросить цену →	BOOK-HOLDER-FW 11/PP
19	44204534000 запросить цену →	LBL-LASER 15/P
26	6LA00741000 запросить цену →	COVER-SW-PW 11/P
102	6LA08921000 запросить цену →	S/TPP/HEX-4*8-NI 810/P
103	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 510/P
104	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1310/P

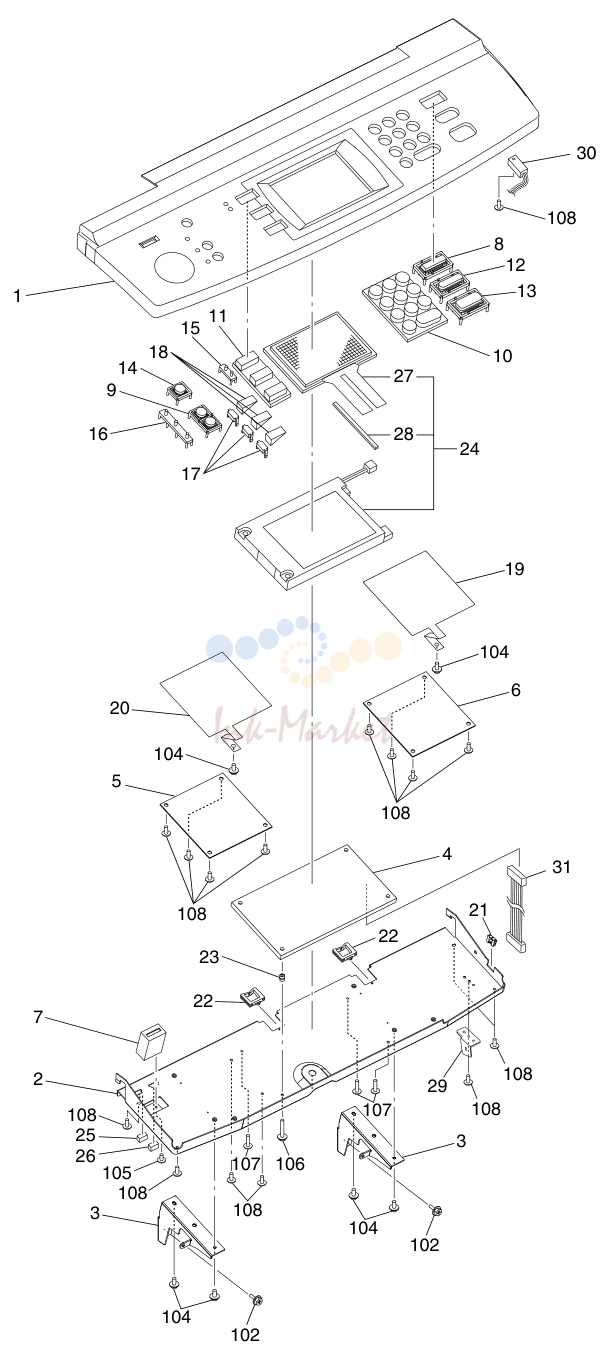

3. e-STUDIO 550/650/810 CONTROL-PANEL-ASM MAY 2002

№	Артикул	Описание
1	6LA00501000 запросить цену →	F-COV-CNP 11/PP
2	6LA00520000 запросить цену →	SHIELD-CONPANE 11/KP
3	6LA00522000 запросить цену →	BRKT-CONPANE 21/P
8	6LA00526000 запросить цену →	BUTTON-FC 11/D
9	6LA00528000 запросить цену →	BUTTON-FUNCTION 11/D
10	6LA00530000 запросить цену →	BUTTON-TENKEY 11/D
11	6LA00532000 запросить цену →	BUTTON-SELECT 11/D
12	6LA00534000 запросить цену →	BUTTON-STOP 11/D
13	6LA00536000 запросить цену →	BUTTON-START 11/D
14	6LA00538000 запросить цену →	BUTTON-HELP 11/D
15	6LA00540000 запросить цену →	LID-LED-A 11/P
16	6LA00542000 запросить цену →	LID-LED-B 11/P
17	6LA00544000 запросить цену →	SPACER-LED 35/P
18	6LA00546000 запросить цену →	REFLECTER 31/PP
19	6LA00560000 запросить цену →	MYLAR-SHIELD-A 11/KP
20	6LA00562000 запросить цену →	MYLAR-SHIELD-B 11/KP
24	6LA00552000 запросить цену →	ASY-P-TOUCH 11/P
28	4406306730 запросить цену →	SEAL-DISP 25/P
29	6LA00523000 запросить цену →	BRKT-CNP-TNR-SUB 11/P
101	6LA08921000 запросить цену →	S/TPP/HEX-4*8-NI 810/P
102	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 410/P
104	X0-00160000 запросить цену →	S/PAN/SWWS-M4X8-ZC 610/P
105	X0-00053000 запросить цену →	S/PAN-M3X6-ZC 110/P
106	6LA00548000 запросить цену →	S/TPB/PAN3X20-ZC 110/P
107	X0-01514000 запросить цену →	S/TPP/BRZ-3X12-ZC 310/P
108	X0-01512000 запросить цену →	S/TPP/BRZ-3*8-ZC 3110/P

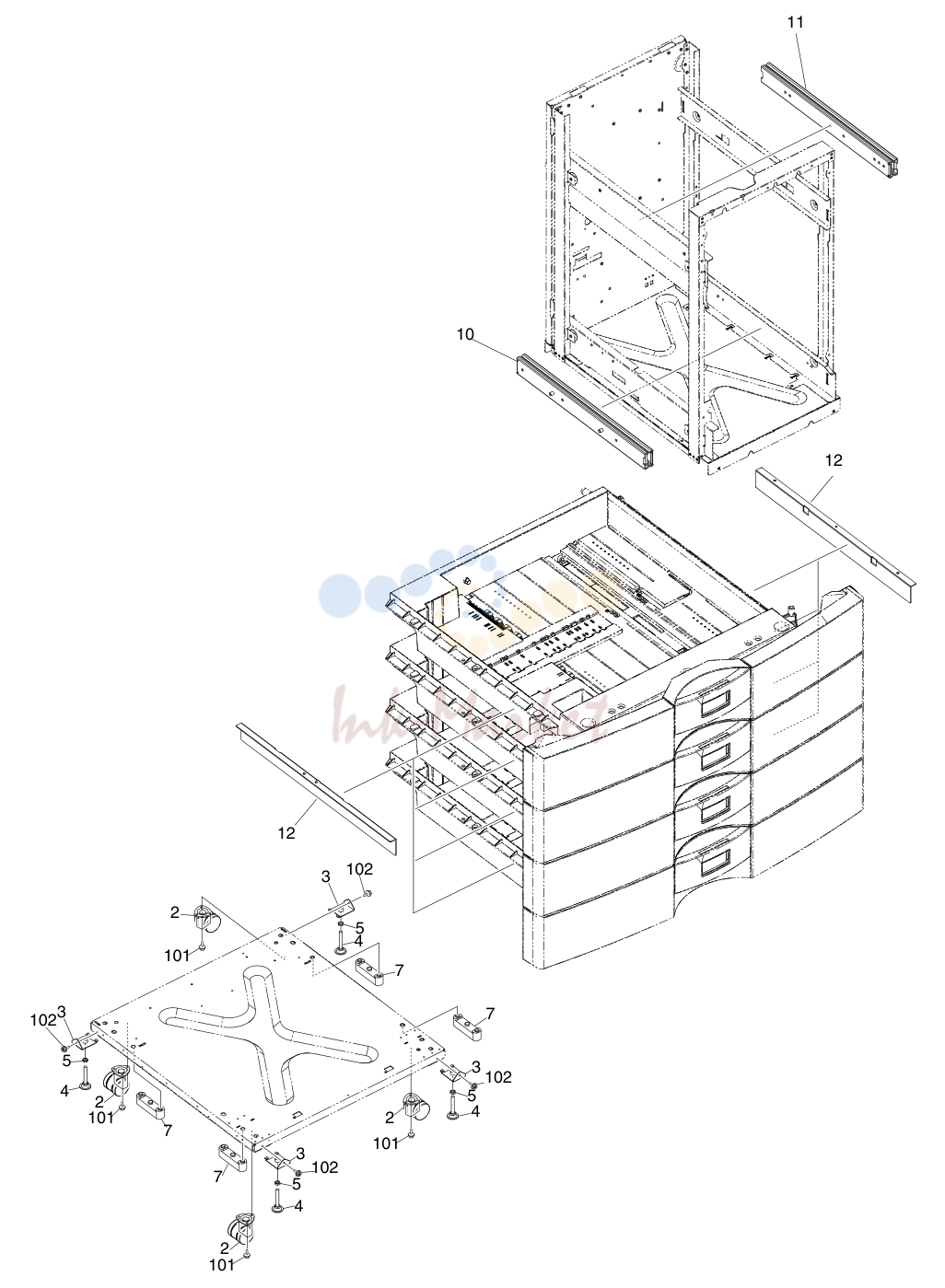

4. e-STUDIO 550/650/810 LOWER-FRAME-ASM MAY 2002

№	Артикул	Описание
3	6LA00882000 запросить цену →	ASYS-BRKT-ADJ 41/P
5	4842040566 запросить цену →	7/0NUT080MSZN3A 410/P
7	4406308710 запросить цену →	HANDLE-BASE 41/P
12	6LA04414000 запросить цену →	BRKT-SLIDE-RAIL 81/P
101	X0-00241000 запросить цену →	S/PAN/SWWP-M5X12-ZC 1210/P
102	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1210/P
104	X0-01284000 запросить цену →	S/BID-M4X5-NC 1610/P

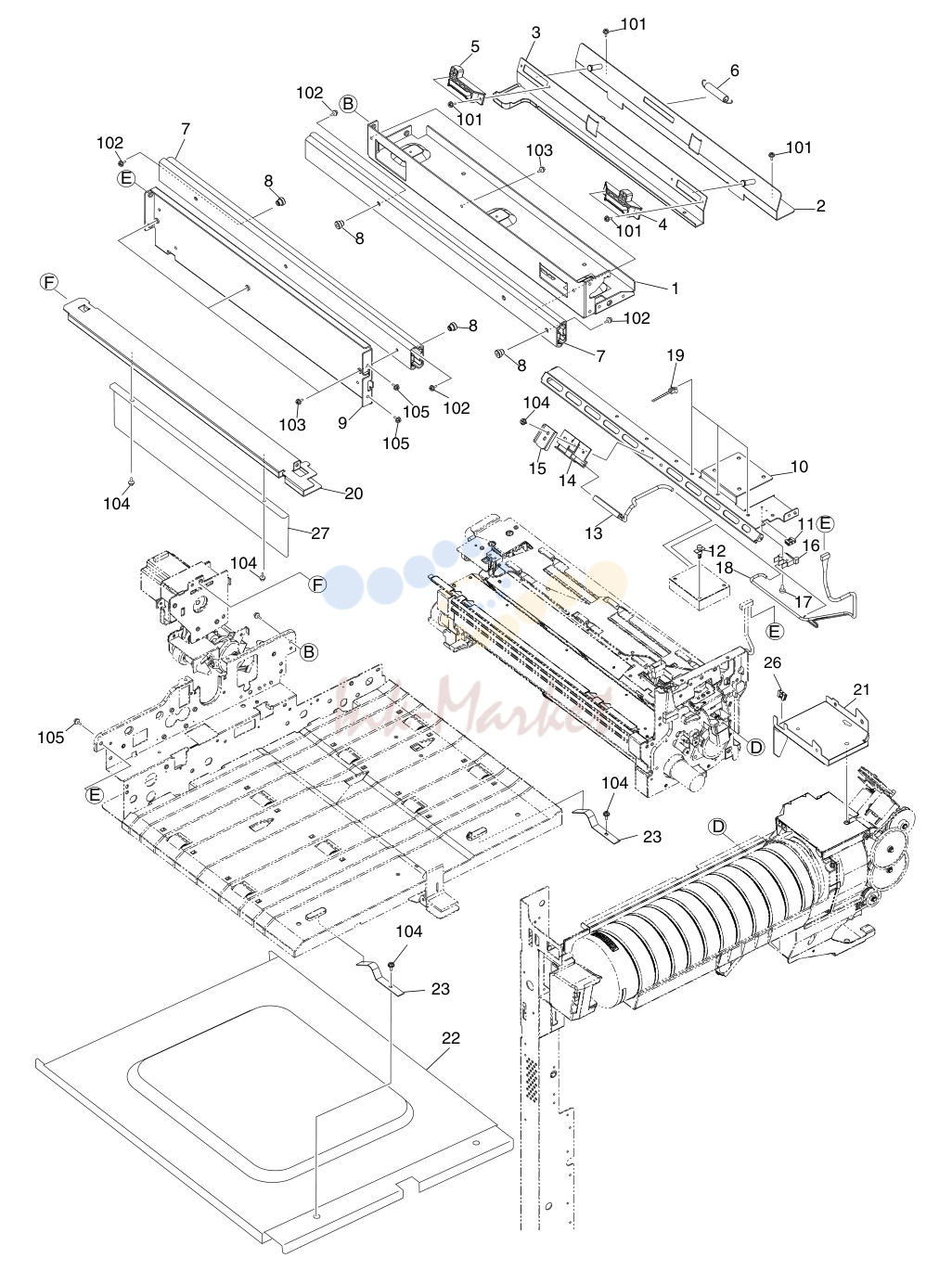

5. e-STUDIO 550/650/810 UPPER-FRAME-ASM JULY 2002

№	Артикул	Описание
1	4406310210 запросить цену →	STY-RAIL-TRU-EN 11/P
2	4406350450 запросить цену →	K-BRKT-HOLD 11/P
3	4406350480 запросить цену →	BRKT-SLIDE 11/P
4	4406350520 запросить цену →	SLIDER-F 11/P
5	4406350530 запросить цену →	SLIDER-R 11/P
8	4406337910 запросить цену →	STUD-RAIL-TRU 41/P
9	6LA01285000 запросить цену →	STAY-RAIL-TR-EX 11/P
17	44204394000 запросить цену →	SCREW20*D23 110/P
20	6LA02240000 запросить цену →	BRKT-RAIL-CLN 11/P
21	6LA03185000 запросить цену →	ASYS-BRKT-TNR-N 11/P
22	6LA03059000 запросить цену →	TRAY-TNR-TRU 11/P
23	6LA06435000 запросить цену →	SPL-ADU-TRANS 21/P
27	6LA02242000 запросить цену →	WALL-RAIL-CLN 11/P
101	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 710/P
102	X0-01286000 запросить цену →	S/BID-M4X8-NC 410/P
103	X0-01483000 запросить цену →	S/TPS/PAN-4X8-ZB 610/P
104	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 510/P
105	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1610/P

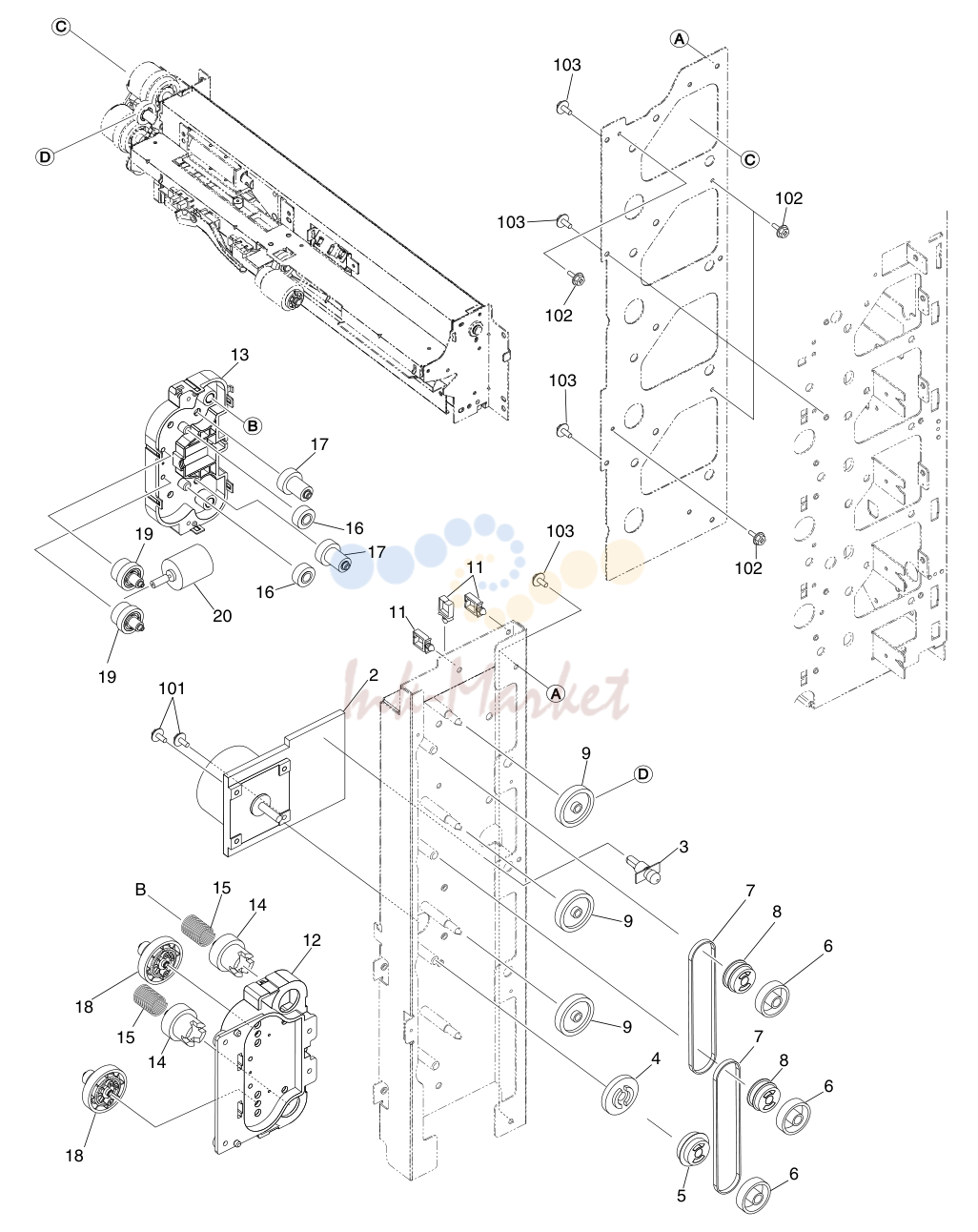

6. e-STUDIO 550/650/810 FEED-DRIVE-ASM MAY 2002

№	Артикул	Описание
7	6LA04271000 запросить цену →	BLT/T-297-3GT-4 21/P
13	44201851000 ✓ в наличии	CASE-DRV-TRY-R 11/P
101	6LA08914000 запросить цену →	S/TPS/HEX-4*10-NI 210/P
102	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 410/P
103	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1410/P

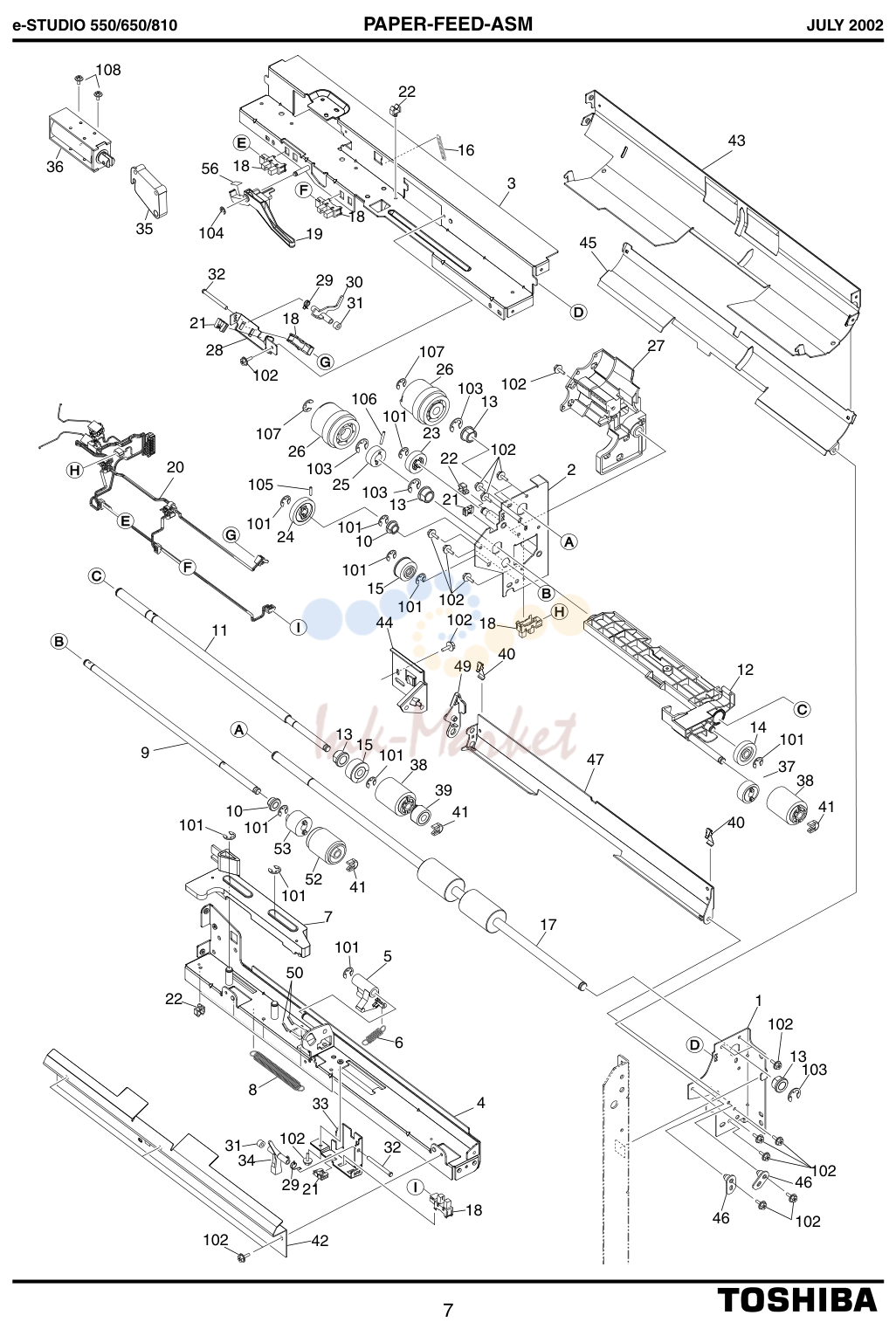

7. e-STUDIO 550/650/810 PAPER-FEED-ASM JULY 2002

№	Артикул	Описание
1	6LA03812000 запросить цену →	FRAME-F/S-F 11/P
2	6LA03821000 запросить цену →	K-FRAME-F/S-R 11/P 2-1
4	6LA03921000 запросить цену →	K-STAY-SPT 11/P
5	6LA03936000 запросить цену →	LEVER-SPT-ROL 11/P
7	6LA03970000 запросить цену →	LEVER-P/U-DOWN 11/P
9	6LA03960000 запросить цену →	K-SHAFT-SPT-ROL 11/P
11	6LA03856000 запросить цену →	SHAFT-FEED-ROL 11/P 11-1
12	6LA03891000 запросить цену →	K-ARM-P/U-ROL 11/P
13	4346312030 запросить цену →	BUSHING 45/P
16	6LA03873000 запросить цену →	SPE-P/U-110 15/P
17	6LA03851000 запросить цену →	ROLLER-F/S-TR 11/KP
19	6LA03870000 запросить цену →	ACT-SW-EMPTY 11/P
27	6LA03972000 запросить цену →	COVER-F/S-CLT 11/P
28	6LA03883000 запросить цену →	BRKT-SW-TR-F/S 11/P
29	6LA03875000 запросить цену →	SPA-ACT-FS 25/P
30	6LA03881000 запросить цену →	ACT-SW-TR-F/S 11/P
31	6LA05676000 запросить цену →	CUSH-ACTR-STOP 25/P
32	6LA05677000 запросить цену →	PIN-ACTR 25/P
33	6LA03953000 запросить цену →	BRKT-SW-SPT 11/P
34	6LA03951000 запросить цену →	ACT-SW-SPT 11/P
35	6LA03740000 запросить цену →	LEVER-P/U-SND 11/P
38	6LA03841000 запросить цену →	K-ROL-FEED 21/P MSP
40	6LA03950000 запросить цену →	SPL-F/S-TR 11/P
42	6LA03980000 запросить цену →	GUIDE-FEED-ENT 11/P
43	6LA03862000 запросить цену →	GUIDE-FEED-U 11/P
44	6LA03987000 запросить цену →	K-BRKT-GID-FEED 11/P
45	6LA03863000 запросить цену →	GUIDE-FEED-L 11/P
46	6LA03983000 запросить цену →	K-BRKT-JNT-FEED 21/P
47	6LA03944000 запросить цену →	GUIDE-F/S-TR-U 11/P
49	6LA03947000 запросить цену →	HOLDER-F/S-TR 11/P
52	6LA03844000 запросить цену →	K-ROL-SPT 11/P 52-1 MSP
53	6LA03846000 запросить цену →	TL-SEP-ROL 11/P 53-1
56	6LA03877000 запросить цену →	SHEET-DUMP-EMP 15/P
102	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 2210/P
105	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 110/P
106	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 110/P
108	X0-00039000 запросить цену →	S/PAN-M3X4-ZC 210/P

8. e-STUDIO 550/650/810 TANDEM-LCF-1-ASM JULY 2002

№	Артикул	Описание
1	6LA00436000 запросить цену →	COVER-CST-LCF 11/PP
2	6LA00437000 запросить цену →	PANEL-CST-LCF 11/PP
3	6LA00433000 запросить цену →	HANDL-CST 11/P
6	41319919000 запросить цену →	PHD-ACT 11/C
7	41319619000 запросить цену →	FENCE-SIDE-L-F 11/P
8	41319620000 запросить цену →	FENCE-SIDE-L-R 11/P
10	6LA04838000 запросить цену →	LEVER-TRAY-TNDM 11/P
12	41319543000 запросить цену →	BRKT-P-G-L 11/P
15	41319973000 запросить цену →	LBL-P-LIMIT 25/P
16	6LA04809000 запросить цену →	SPL-EARTH-LCF 11/P
17	6LA04810000 запросить цену →	BRKT-P-SIZE-SZ 11/P
18	41319546000 запросить цену →	BRKT-COV-P-END 11/P
19	6LA04811000 запросить цену →	BRKT-FENCE-STOP 11/P
20	41319623000 запросить цену →	SLIDER-E-FENCE 11/P
21	41319622000 запросить цену →	FENCE-E-TRAY 11/P
22	41319545000 запросить цену →	BRKT-STOP-BELT 11/P
23	6LA04840000 запросить цену →	SHAFT-FENCE-END 11/P
30	6LA04813000 запросить цену →	SFT-SLID-DRV 11/P
31	4401776960 запросить цену →	SCREW-SEP-ADD 410/P
101	6LA08921000 запросить цену →	S/TPP/HEX-4*8-NI 410/P
102	6LA08905000 запросить цену →	S/HEX-M4*8-NI 210/P
103	6LA08911000 запросить цену →	S/TPS/HEX-3*12-NI 110/P
105	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 2610/P
106	X0-00316000 запросить цену →	S/CTS-M3X6-ZC 210/P
108	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 910/P

9. e-STUDIO 550/650/810 TANDEM-LCF-2-ASM MAY 2002

№	Артикул	Описание
1	41319547000 запросить цену →	BRKT-COV-BELT 11/P
2	41319974000 запросить цену →	LBL-P-SET-TRY-L 11/KP
3	6LA04804000 запросить цену →	K-GUIDE-SIDE-RF 11/P
4	41319568000 запросить цену →	BRKT-DAMPER 11/P
6	41319567000 запросить цену →	BRKT-BELT-STOP 21/P
8	41319654000 запросить цену →	PLY-BRKT 21/P
9	4346312030 запросить цену →	BUSHING 35/P
10	41319698000 запросить цену →	BLT/T-B80S3M426 21/P
11	41319626000 запросить цену →	PLY/T-3-020 21/P
12	6LA04814000 запросить цену →	BRKT-ROL-STOP 21/P
13	41319625000 запросить цену →	PLY-TRAY-ROL 41/P
14	6LA04801000 запросить цену →	TRAY-TAN-LCF 11/P
15	41319599000 запросить цену →	PLT-BALANCER 11/P
16	6LA04847000 запросить цену →	PAD-TRAY 11/P
17	41319975000 запросить цену →	LBL-P-SET-TRY-R 11/KP
18	6LA04835000 запросить цену →	K-FENCE-SIDE-R-F 11/P
19	6LA04803000 запросить цену →	FENCE-SIDE-R-R 11/P
20	6LA04807000 запросить цену →	K-GUIDE-SIDE-RR 11/P
21	6LA04815000 запросить цену →	K-SFT-TRAY 11/P
23-1	6LA08931000 запросить цену →	SCREW-BKT-DEV 310/P
24	6LA04834000 запросить цену →	K-CST-TLCF 11/P
26	6LA04818000 запросить цену →	BRKT-MOT-SLID 11/P
28	6LA04822000 запросить цену →	BRKT-CAH-T-LCF 11/P
29	6LA04824000 запросить цену →	SPL-LEVER-LCF 11/P
30	6LA04841000 запросить цену →	ASYS-LOCK-TNDM 11/P
101	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 310/P
103	6LA08900000 запросить цену →	S/HEX-M3*6-NI 210/P
104	X0-01169000 запросить цену →	P/PRL/AH7-3X14-SS 310/P
105	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 1410/P
106	X0-00073000 запросить цену →	S/PAN/SWWP-M3X8-ZC 410/P
108	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 210/P

10. e-STUDIO 550/650/810 MANUAL-FEED-DRIVE-1-ASM JULY 2002

№	Артикул	Описание
3	6LA04656000 запросить цену →	K-GUIDE-IN 11/P
4	6LA04708000 запросить цену →	LEVER-STOPPER 21/P
6	6LA04705000 запросить цену →	K-BRKT-STOPPER 21/P
7	6LA04712000 запросить цену →	SPRING-SND-LVR 15/P
9	6LA04690000 запросить цену →	LINK-SND-GEAR 11/P
10	6LA04691000 запросить цену →	LEVER-GEAR 11/P
11	6LA04707000 запросить цену →	SLIDER-STOPPER 11/P
12	6LA08938000 запросить цену →	SCREW-SOCKET 210/P
14	6LA04638000 запросить цену →	K-STAY-GUIDE-L 11/P
15	6LA04635000 запросить цену →	LEV-ROL-SEP 11/P
18	6LA04673000 запросить цену →	SFT-IDL-TRS-BYP 11/P
19	6LA04677000 запросить цену →	SPRING-SFT-TRS 25/P
20	6LA04630000 запросить цену →	GUIDE-P-U 11/P
22	6LA04662000 запросить цену →	K-STAY-BYP-M 11/P
24	6LA04653000 запросить цену →	LVR-PAPER-SW 11/P
26	6LA04626000 запросить цену →	BLT/T-108-S2M-7 11/P 26-1
27	6LA04692000 запросить цену →	BRKT-PICK-BYP 11/P
28	6LA04693000 запросить цену →	SHAFT-PICK 11/P
29	6LA04706000 запросить цену →	K-SHAFT-FED-BYP 11/P
30	6LA04699000 запросить цену →	SHAFT-PICK-BRKT 11/P
34	6LA04627000 запросить цену →	BLT/T-154-2GT-4 11/P 34-1
35	4401773050 запросить цену →	K-ROL-FED-CW-H 11/P MSP
36	6LA04694000 запросить цену →	K-RLR-P/U-24 11/P MSP
39	6LA04721000 запросить цену →	PLY/T-S2M-28-06 11/P
41	6LA04742000 запросить цену →	DMPR-SLIDER 21/P
42	6LA04743000 запросить цену →	DMPR-PICK-UP 11/P
45	6LA04645000 запросить цену →	MYLAR-ACT-BYP 15/P
46	6LA04646000 запросить цену →	CUSHION-ACT-BYP 15/P
102	X0-00056000 запросить цену →	S/PAN/SWWP-M3X6-ZC 610/P
105	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 110/P
107	6LA08914000 запросить цену →	S/TPS/HEX-4*10-NI 410/P

11. e-STUDIO 550/650/810 MANUAL-FEED-DRIVE-2-ASM JULY 2002

№	Артикул	Описание
1	6LA04674000 запросить цену →	K-SHAFT-SEP 11/P
7	6LA04668000 запросить цену →	SHAFT-RLR-TRS 11/P
8	6LA04665000 запросить цену →	K-RLR-TRS 11/P
9	6LA04720000 запросить цену →	PLY/T-S2M-28-08 11/P
10	4346312030 запросить цену →	BUSHING 15/P
14	6LA04637000 запросить цену →	BRKT-CLT 11/P
15	6LA04661000 запросить цену →	GUIDE-LCF-ENT-L 11/P
19	6LA04641000 запросить цену →	GUIDE-ROL-TRS-U 11/P
20	6LA04642000 запросить цену →	SPCR-GUIDE-ROL 21/P
21	6LA04631000 запросить цену →	K-HLDR-TRAY 21/P
22	6LA04790000 запросить цену →	STOPPER-TRAY 21/P
23	6LA04651000 запросить цену →	KNOB-HINGE 21/P
24	6LA04148000 запросить цену →	KNOB-COV-PFP 11/P
25	6LA04152000 запросить цену →	SPC-KNOB-STOP 15/P
31	6LA04623000 запросить цену →	STAY-BYPASS-L 11/P
32	6LA04621000 запросить цену →	STAY-FRM-BYPS 11/P
35	4406347610 запросить цену →	K-ROL-SPT-CW-S 11/P MSP
36	4408307890 запросить цену →	COVER-SP-CL 11/P
38	6LA04740000 запросить цену →	BRKT-PUSH-F/S 11/P
102	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 1010/P 102-1
104	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 110/P
106	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 210/P

12. e-STUDIO 550/650/810 MANUAL-TRAY-ASM MAY 2002

№	Артикул	Описание
1	6LA04783000 запросить цену →	TRAY-BYPASS-U 11/PP
2	4400901130 запросить цену →	PAD-BRAKE 15/P
3	6LA04785000 запросить цену →	GUIDE-TRAY-F 11/P
4	6LA04786000 запросить цену →	GUIDE-TRAY-R 11/P
5	6LA04795000 запросить цену →	LBL-TRAY-FULL 15/P
6	4408669700 запросить цену →	K-RACK-BYPASS 11/PP
7	4408669710 запросить цену →	RACK-BYPASS 11/P
8	6LA04788000 запросить цену →	K-PLATE-PINION 11/P
11	6LA04787000 запросить цену →	PLATE-GND-TRAY 11/P
13	4402814310 запросить цену →	PIN-TRAY-M-FE 25/P
14	6LA08942000 запросить цену →	SPC-PIN-TRAY-N 25/P
15	41316596000 запросить цену →	TRAY-BYP-M 11/PP
16	6LA04781000 запросить цену →	K-TRAY-BYP-SUB 11/PP
17	6LA04784000 запросить цену →	TRAY-BYPASS-L 11/PP
21	6LA04780000 запросить цену →	ASY-TRAY-BYP 11/PP
101	X0-01277000 запросить цену →	S/BID-M3X6-NC 110/P
102	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 110/P
103	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 410/P

13. e-STUDIO 550/650/810 REVERSE-DRIVE-ASM JULY 2002

№	Артикул	Описание
1	6LA05905000 запросить цену →	FRAMEーADU-F 11/P
2	6LA05907000 запросить цену →	K-PLT-POS-ADU 11/P
3	6LA05902000 запросить цену →	K-FRAME-ADU-R 11/P
6	6LA05910000 запросить цену →	ROLLER-REVERS 11/P
7	6LA05912000 запросить цену →	ROLLER-REV-ADU 11/P
9	6LA05926000 запросить цену →	GUIDE-ADU-IN 11/P
11	6LA05929000 запросить цену →	STUD-POS-REV-R 21/P
12	6LA05935000 запросить цену →	PLY/T-3GT023-DB 11/P
13	6LA05936000 запросить цену →	PLY/T-3GT023-08 11/P
14	6LA05938000 запросить цену →	BLT/T-312-3GT-6 11/P
15	6LA05939000 запросить цену →	BLT/T-201-3GT-6 11/P
16	6LA05916000 запросить цену →	STAY-GUIDE-ADU 11/P
21	6LA05922000 запросить цену →	GUIDE-REV-I-SUB 11/P
25	6LA05622000 запросить цену →	K-BKT-MOT-EXIT 11/P
29	6LA05753000 запросить цену →	K-BRKT-HIG-EX-L 11/P
30	6LA05759000 запросить цену →	BRKT-HIG-EX-STP 11/P
31	6LA05949000 запросить цену →	COV-AC-ADU-R 11/P
33	6LA05918000 запросить цену →	SEAL-REV-SW 15/P
34	6LA05923000 запросить цену →	MYLAR-GUIDE-ADU 11/P
101	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1410/P
102	X0-01119000 запросить цену →	S/PAN/SWWS-M4X12-ZC 210/P
104	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 1510/P
105	6LA08900000 запросить цену →	S/HEX-M3*6-NI 410/P

14. e-STUDIO 550/650/810 REVERSE-OPEN-GUIDE-1-A MAY 2002

№	Артикул	Альт. артикул	Описание
4	6LA05662000 запросить цену →		ROLLER-EXIT-L 11/KP
7	6LA05652000 запросить цену →		K-BRKT-EXIT-U 11/P
9	6LA05692000 запросить цену →		K-GUIDE-REV-MID 11/P
13	4402206120 запросить цену →		CUSH-ARM-GATE 15/P
17	6LA05744000 запросить цену →		BRKT-HINGE-OP-Ｌ 11/P
21	6LA05658000 запросить цену →		SPL-FUS-EX 11/P
22	4406310100 запросить цену →		ROL-12*10 15/P
23	4406310110 запросить цену →		SHAFT-4*22 11/P
27	6LA05741000 запросить цену →		K-BRKT-HIG-OP-U 11/P
29	4401776580 запросить цену →		BRUSH-SUS-E 11/KP
30	6LA05760000 запросить цену →		ASY-ROL-EXT-U 41/P
34	6LA05782000 запросить цену →		K-LOCK-EXIT-F 11/P
35	6LA05785000 запросить цену →		HOOK-LOCK-EXIT 21/P
36	6LA05413000 запросить цену →	RING-EXIT-24-W	25/P Only Service
101	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 1710/P
106	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
107	6LA08900000 запросить цену →		S/HEX-M3*6-NI 110/P
108	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 510/P

15. e-STUDIO 550/650/810 REVERSE-OPEN-GUIDE-2-ASM JULY 2002

№	Артикул	Описание
4	6LA05705000 запросить цену →	LINK-SOL-ADU 11/P
5	6LA05718000 запросить цену →	HNDL-HOOK-EXIT 11/P
7	6LA05712000 запросить цену →	K-BRKT-HNDL-EX 11/P
8	6LA05716000 запросить цену →	BRKT-STOP-EXIT 11/P
9	6LA05717000 запросить цену →	SPA-HNDL-EXIT 11/P
10	6LA05646000 запросить цену →	PUSHER-SW-REV 11/P
15	6LA05671000 запросить цену →	BRKT-ACTR-REV 11/P
16	6LA05668000 запросить цену →	ACTR-REV 11/P
17	6LA05674000 запросить цену →	CUSH-ACTR-REV 15/P
18	6LA05679000 запросить цену →	PIN-ACTR-REV 15/P
19	6LA05678000 запросить цену →	SPA-ACTR 25/P
20	6LA05673000 запросить цену →	BRKT-ACTR-ADU 11/P
21	6LA05675000 запросить цену →	ACTR-ADU 11/P
22	6LA05676000 запросить цену →	CUSH-ACTR-STOP 15/P
23	6LA05677000 запросить цену →	PIN-ACTR 15/P
24	6LA05655000 запросить цену →	BRKT-EXIT-SW 11/P
26	6LA06574000 запросить цену →	LBL-W-HOT-EXIT 11/KP
27	6LA05792000 запросить цену →	COVER-EXIT-OPEN 11/P
101	6LA08900000 запросить цену →	S/HEX-M3*6-NI 210/P
102	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 810/P
103	X0-01519000 запросить цену →	S/TPS/PAN-4X32-ZB 410/P
104	X0-00562000 запросить цену →	S/TP/FPAN2/S-3X6-ZB 110/P
105	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 610/P

16. e-STUDIO 550/650/810 ALIGNING-ROLLER-ASM MAY 2002

№	Артикул	Описание
1	4406349800 запросить цену →	SPL-PUSH-RGST 21/P
3	4401772500 запросить цену →	ACTUATOR-RGST 11/KP
4	4401772510 запросить цену →	SPL-ACT-RGT 11/P
8	4406349760 запросить цену →	ROLLER-RGST-D 11/KP
12	4406349770 запросить цену →	BUSH-RGST-D 21/P
13	4406349790 запросить цену →	CLIP-RGST 11/P
15	4406349850 запросить цену →	BUSH-RGST-UNIT 41/P
16	6LA03335000 запросить цену →	K-GUIDE-RGST-L 11/P
17	4406349920 запросить цену →	K-GUIDE-TR 11/KP
18	4406349880 запросить цену →	SPL-ROL-RGST 11/P
19	4406349820 запросить цену →	K-BKT-BRS-RGT-L 11/KP
21	4406349550 запросить цену →	BUSH-RGST-U 25/P
23	4406349570 запросить цену →	PLY/T-3GT016-06 11/P
25	6LA03341000 запросить цену →	GUIDE-RGST-U 11/P
29	6LA03402000 запросить цену →	BRKT-MOT-RGST 11/P
30	4401901390 запросить цену →	DUMPER-MOTOR-S 11/P
31	4408502080 запросить цену →	BRKT-MOTOR 11/P
32	4401772280 запросить цену →	SUPPORT-GUIDE-P 21/P
33	4406350060 запросить цену →	BLT/T-174-3GT-4 11/P
34	6LA03350000 запросить цену →	K-JNT-GUIDE-U-S 21/P
35	6LA03380000 запросить цену →	K-JNT-RGT-FRT-R 11/P
101	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 1610/P
103	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 210/P
104	X0-00733000 запросить цену →	S/SET/K-M3X8-B 210/P
107	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1010/P
108	X0-00736000 запросить цену →	S/SET/K-M4X6-B 210/P

17. e-STUDIO 550/650/810 TRANSPORT-ROLLER-ASM MAY 2002

№	Артикул	Описание
1	6LA03525000 запросить цену →	K-FRM-TRANS 11/P
3	6LA03562000 запросить цену →	STAY-FRM-TRA 11/P
4	4401772500 запросить цену →	ACTUATOR-RGST 11/KP
5	4401772510 запросить цену →	SPL-ACT-RGT 11/P
10	6LA03584000 запросить цену →	K-BKT-JNT-TRANS 11/P
11	6LA03581000 запросить цену →	SPRING-TRANS-R 15/P
12	4401772280 запросить цену →	SUPPORT-GUIDE-P 41/P
14	4346312030 запросить цену →	BUSHING 25/P
17	6LA03535000 запросить цену →	K-BRKT-TRANS-G 11/P
18	6LA03570000 запросить цену →	CAP-STUD-SFB 11/P
21	6LA03578000 запросить цену →	BRKT-HOLD-SP 11/P
24	6LA03540000 запросить цену →	GUIDE-ROL-T-L 11/P
102	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 1610/P
106	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 210/P
107	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 110/P

18. e-STUDIO 550/650/810 TRANSPORT-BELT-DRIVE1 MAY 2002

№	Артикул	Описание
1	4406339610 запросить цену →	BRKT-CAM-MAIN 11/P
4	4406339670 запросить цену →	STUD-CAM 11/P
8	4406339640 запросить цену →	SHAFT-CAM 11/P
9	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 310/P
11	4406339660 запросить цену →	ACTR-CAM 11/P
14	4406339630 запросить цену →	CAM-LEVER-R 11/P
17	6LA03005000 запросить цену →	ASYS-BASE-D-TRU 11/P
18	6LA03010000 запросить цену →	ASYS-DRV-J-TRU 11/P
20	4401906540 запросить цену →	BLT/T-3GT180-60 11/P
21	6LA03015000 запросить цену →	BRKT-STUD-DRV 11/P
23	4406339970 запросить цену →	IDLER-DRV-TRU 11/P
24	6LA03013000 запросить цену →	BRKT-DRIVE-CAP 11/P
25	4406339980 запросить цену →	CAP-IDLE-DRV 11/P
27	4401901390 запросить цену →	DUMPER-MOTOR-S 11/P
28	4408502080 запросить цену →	BRKT-MOTOR 11/P
29	6LA03008000 запросить цену →	BRKT-MOT-TRU 11/P
30	4408302680 запросить цену →	BUSH-BRKT-SCAN 15/P
101	6LA08900000 запросить цену →	S/HEX-M3*6-NI 110/P
102	X0-00282000 запросить цену →	S/PAN-M2.6X4-ZC 210/P
104	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 310/P
105	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 910/P
106	6LA08915000 запросить цену →	S/TPS/HEX-4*12-NI 110/P

19. e-STUDIO 550/650/810 TRANSPORT-BELT-DRIVE-2-ASM JULY 2002

№	Артикул	Описание
2	4406337950 запросить цену →	SHAFT-LOCK-HDL 11/P
4	4406338130 запросить цену →	SCREW-STOP-H 110/P
5	4406338420 запросить цену →	BRKT-STOP-SFT 11/P
6	4406338400 запросить цену →	ACTR-STOP-SFT 11/P
7	6LA08932000 запросить цену →	SCREW-ACTR-TRU 110/P
8	4406337970 запросить цену →	TERMINAL-TRU 11/P
12	4406546980 запросить цену →	PLY/T-3GT25TWIN 21/P
15	6LA06121000 запросить цену →	BLT/T-375-3GT-4 11/P
23	4346312030 запросить цену →	BUSHING 25/P
26	6LA06313000 запросить цену →	K-PLATE-CPG-TR 11/P
27	6LA06320000 запросить цену →	CPG-DRIVE-TRANS 11/P
28	6LA06325000 запросить цену →	SHAFT-CPG-TRANS 11/P
31	6LA06120000 запросить цену →	BLT/T-249-3GT-4 11/P
32	6LA06335000 запросить цену →	SHAFT-CLH-CPG 11/P
33	6LA06337000 запросить цену →	PLY/T-3GT025-08 11/P
34	6LA06310000 запросить цену →	BRKT-CPG-TRANS 11/P
36	6LA06255000 запросить цену →	BRKT-CNT-TRANS 11/P
101	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1310/P
103	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 310/P
106	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 310/P
107	6LA08915000 запросить цену →	S/TPS/HEX-4*12-NI 210/P

20. e-STUDIO 550/650/810 TRANSPORT-BELT-GUIDE-1 MAY 2002

№	Артикул	Описание
2	6LA06228000 запросить цену →	BRKT-STAY-OPEN 21/P
3	6LA06225000 запросить цену →	PLATE-GUIDE-OP 11/P
6	4406343080 запросить цену →	LEVER-LOCK 11/P
7	4406343120 запросить цену →	WIRE-GUIDE-OPEN 11/P
10	6LA06155000 запросить цену →	K-GUIDE-TRANS 11/P
15	6LA06337000 запросить цену →	PLY/T-3GT025-08 41/P
16	6LA06123000 запросить цену →	BLT/T-366-3GT-4 11/P
18	4346312030 запросить цену →	BUSHING 45/P
22	6LA06185000 запросить цену →	BRKT-SENSOR-TR 31/P
26	6LA06124000 запросить цену →	BLT/T-303-3GT-4 11/P
101	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 810/P
103	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 310/P
104	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 410/P

21. e-STUDIO 550/650/810 TRANSPORT-BELT-GUIDE-2 MAY 2002

№	Артикул	Описание
1	6LA02791000 запросить цену →	FRAME-BASE-TRU 11/P
2	6LA02792000 запросить цену →	DUCT-TRU 11/P
3	6LA02825000 запросить цену →	ASYS-BRKT-D-TRU 11/P
6	6LA02793000 запросить цену →	PL-EARTH-C-SUB 11/P
8	6LA02812000 запросить цену →	ASYS-BRKT-LNK-F 11/P
9	6LA02815000 запросить цену →	ASYS-BRKT-LNK-H 11/P
10	4406338380 запросить цену →	PLATE-LINK-H 11/P
12	6LA02803000 запросить цену →	SHAFT-HDL-TRU 11/P
13	6LA02804000 запросить цену →	CAM-F-TRU 11/P
15	4406338130 запросить цену →	SCREW-STOP-H 110/P
16	4406339490 запросить цену →	COLLAR-STP-HDL 11/P
17	4406339500 запросить цену →	SCREW-HANDLE 110/P
19	6LA02787000 запросить цену →	STAY-RAIL-R 11/P
20	6LA02788000 запросить цену →	STAY-RAIL-L 11/P
21	4406337920 запросить цену →	SHAFT-STAY 11/P
23	6LA06090000 запросить цену →	STAY-TRANS-R 11/P
25	6LA02823000 запросить цену →	SCREW-RAIL-TRU 25/P
27	6LA06568000 запросить цену →	LBL-W-HOT-STAY 11/KP
101	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 210/P
103	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS 110/P
104	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1810/P
105	6LA08901000 запросить цену →	S/HEX-M3*8-NI 110/P
106	6LA08905000 запросить цену →	S/HEX-M4*8-NI 310/P

22. e-STUDIO 550/650/810 TRANSPORT-BELT-CASE-1-ASM JULY 2002

№	Артикул	Альт. артикул	Описание
1	6LA02970000 запросить цену →		ASYS-HSG-R-TRU 11/P
2	4408847280 запросить цену →		K-ROL-IDLE-TRU 11/KP
3	6LA02969000 запросить цену →		CAP-IDLE-TRU 11/P
6	4406338620 запросить цену →		RLR-SUPPORT-TRU 11/P
7	6LA02963000 запросить цену →		BUSH-ROL-CH 25/P
8	6LA02965000 запросить цену →		PL-TR-BIAS 11/P
9	4408847300 запросить цену →		K-ROL-DRV-TRU 11/KP
10	6LA02974000 запросить цену →		BUSH-ROL-D-TRU 25/P
11	4406338640 запросить цену →		PLATE-RLR-DRIVE 21/P
12	4408354010 запросить цену →		STOPPER-REAR 21/P
15	4406338660 запросить цену →		RLR-GUIDE-JOINT 11/P
18	6LA23065000 запросить цену →	BT-6510TR	11/S CSP
19	6LA02798000 запросить цену →		COVER-IN-TRU 11/P
22	6LA02968000 запросить цену →		SPL-EARTH-VRST 11/P
101	6LA08901000 запросить цену →		S/HEX-M3*8-NI 310/P
103	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
105	6LA08905000 запросить цену →		S/HEX-M4*8-NI 510/P
106	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 210/P

Каталог очень большой (2606 позиций). Показаны первые 22 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
