Toshiba e-studio 350/450 — каталог запчастей со схемами

Содержание

1. MULTIFUNCTIONAL DIGITAL SYSTEMS
2. e-STUDIO350/450 2. COVER-2-ASM November 2003
3. e-STUDIO350/450 3. CONTROL-PANEL-ASM November 2003
4. e-STUDIO350/450 4. BASE-FRAME-ASM November 2003
5. e-STUDIO350/450 5. FRONT-FRAME-ASM November 2003
6. e-STUDIO350/450 6. REAR-FRAME-ASM November 2003
7. e-STUDIO350/450 7. CASE-SYS-ASM November 2003
8. e-STUDIO350/450 8. CASE-LGC-ASM November 2003
9. e-STUDIO350/450 9. LASER-OPTICAL-UNIT-ASM November 2003

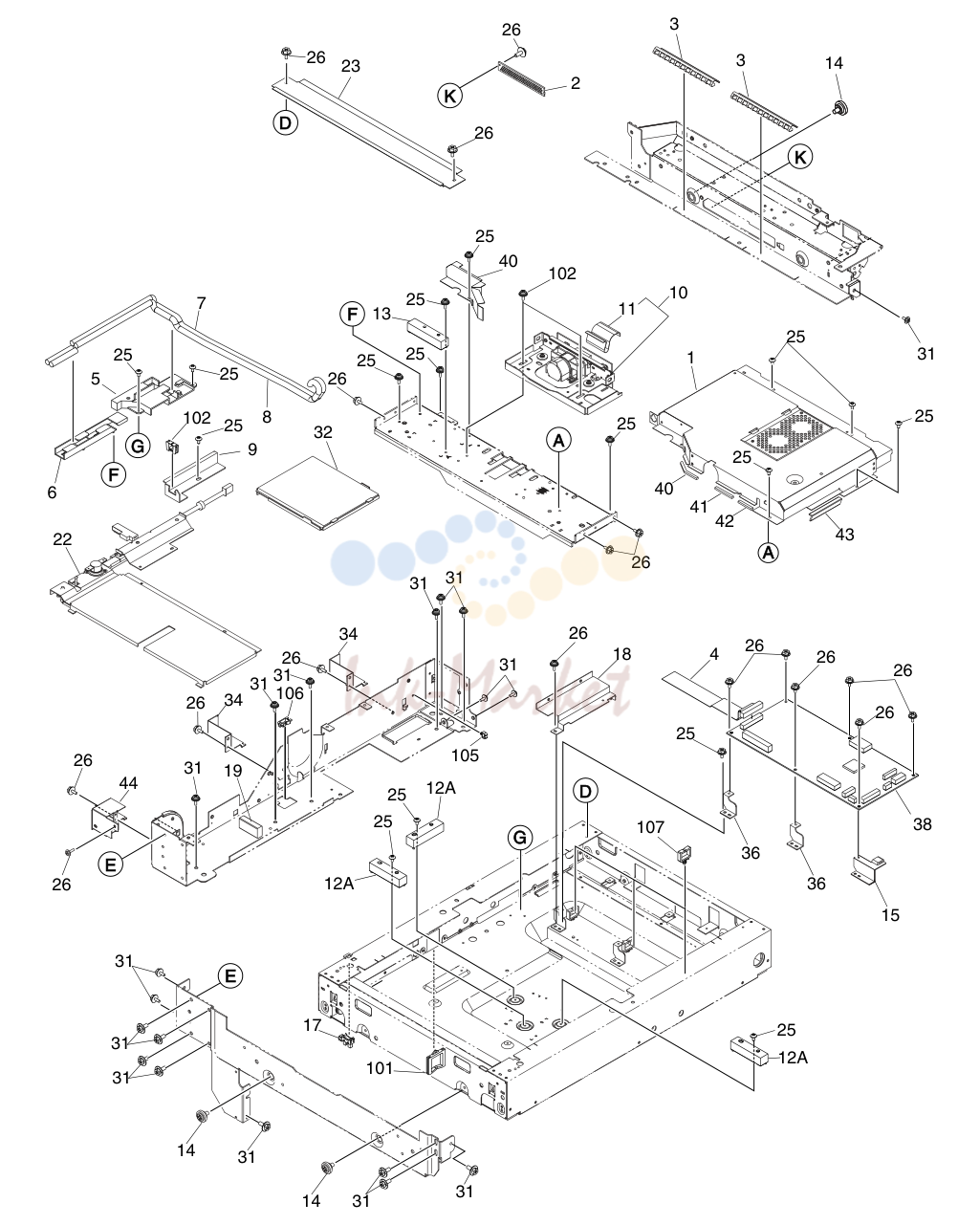

10. e-STUDIO350/450 10. OPTICAL-FRAME-ASM November 2003

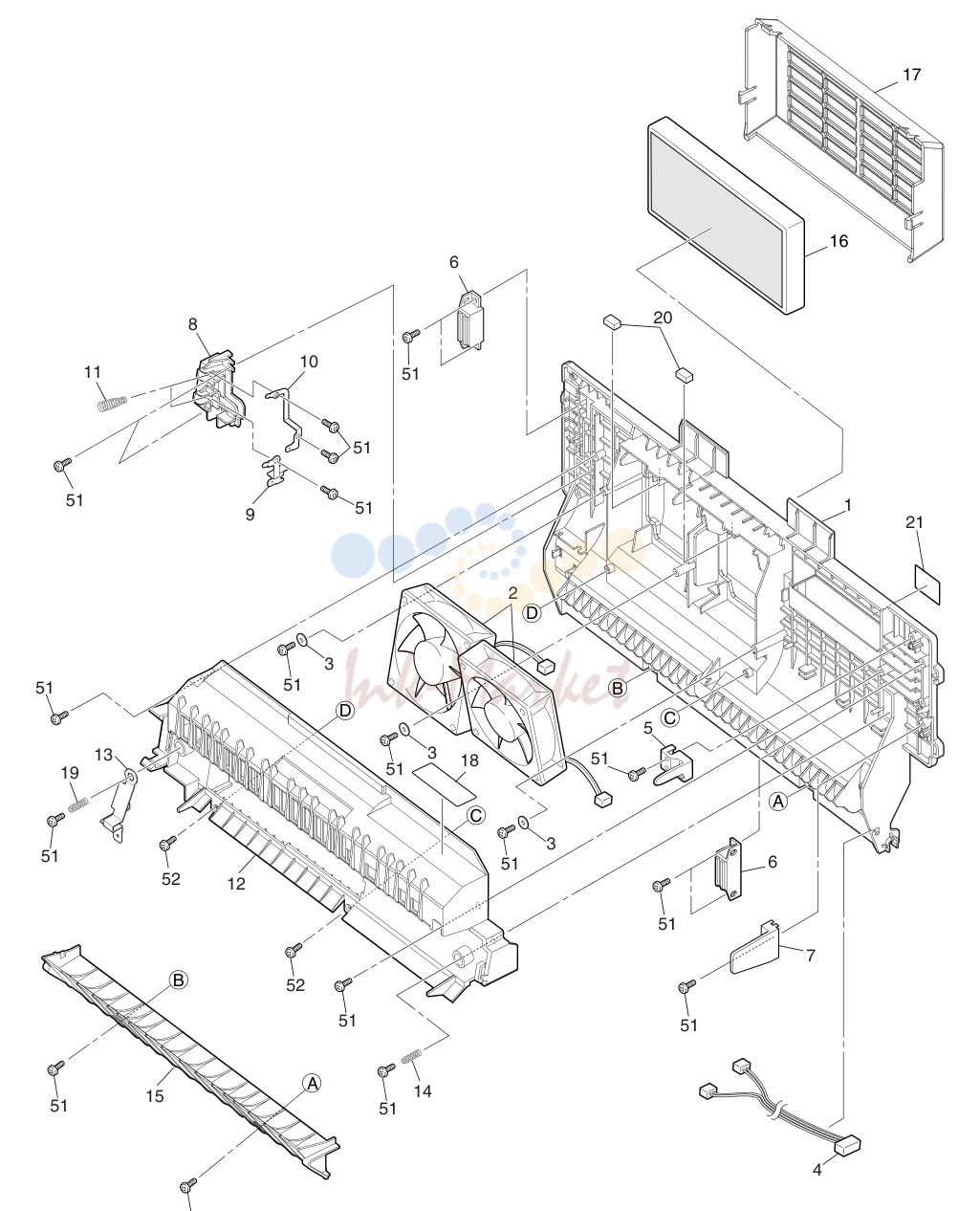

11. e-STUDIO350/450 11. COVER-GUIDE-ASM November 2003

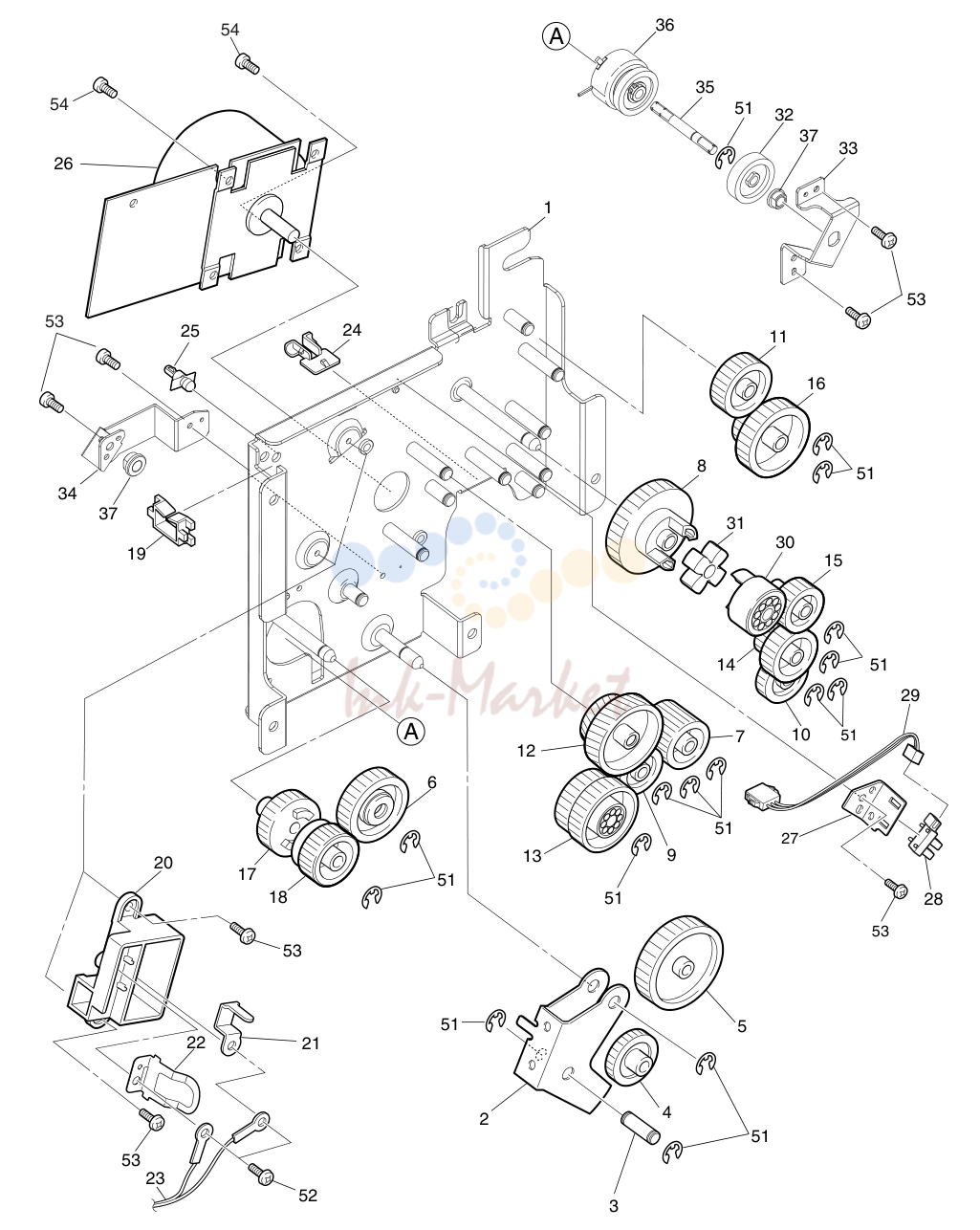

12. e-STUDIO350/450 12. MAIN-DRIVE-ASM November 2003

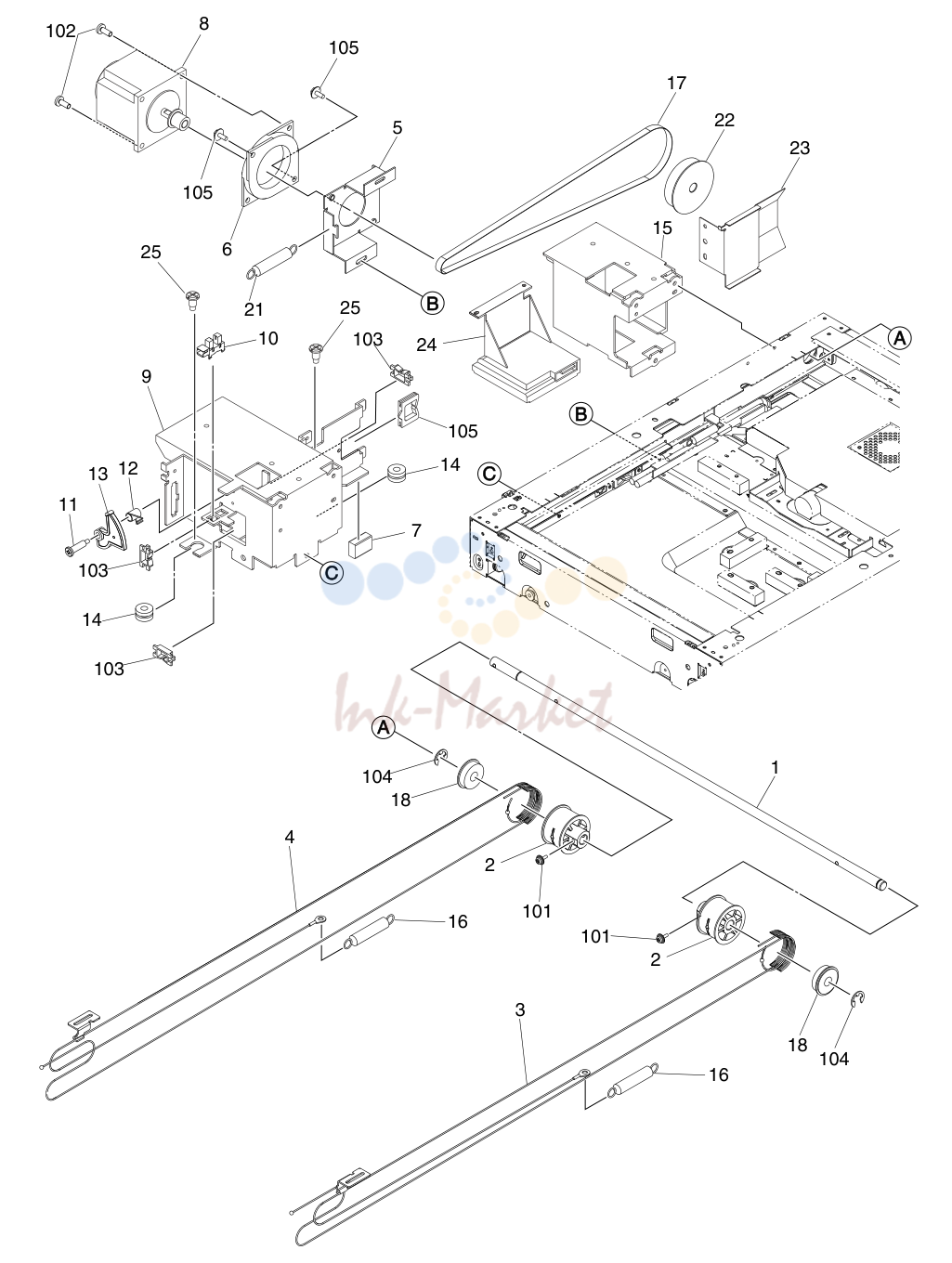

13. e-STUDIO350/450 13. OPTICAL-DRIVE-ASM November 2003

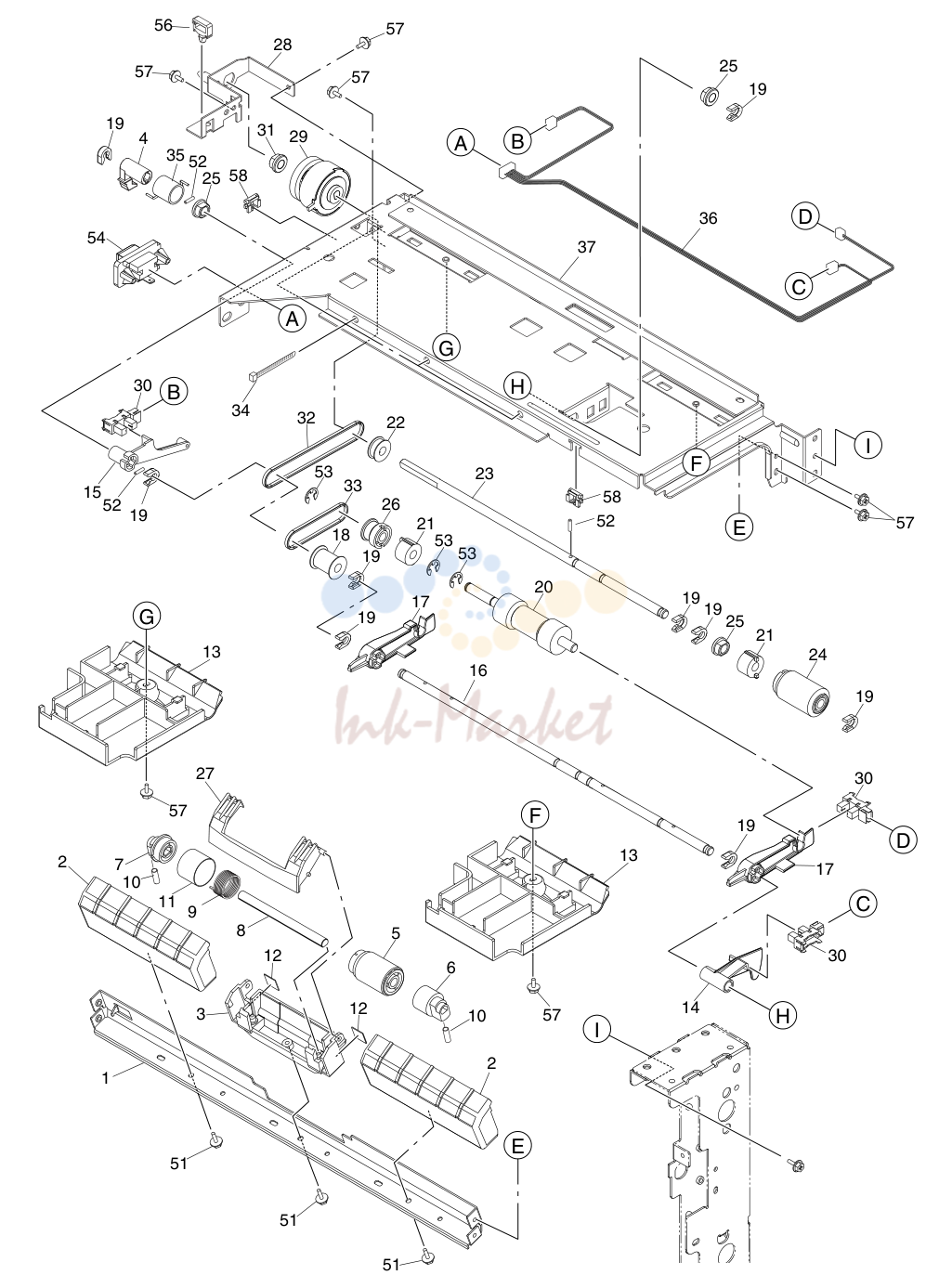

14. e-STUDIO350/450 14. FEEDER-1-ASM November 2003

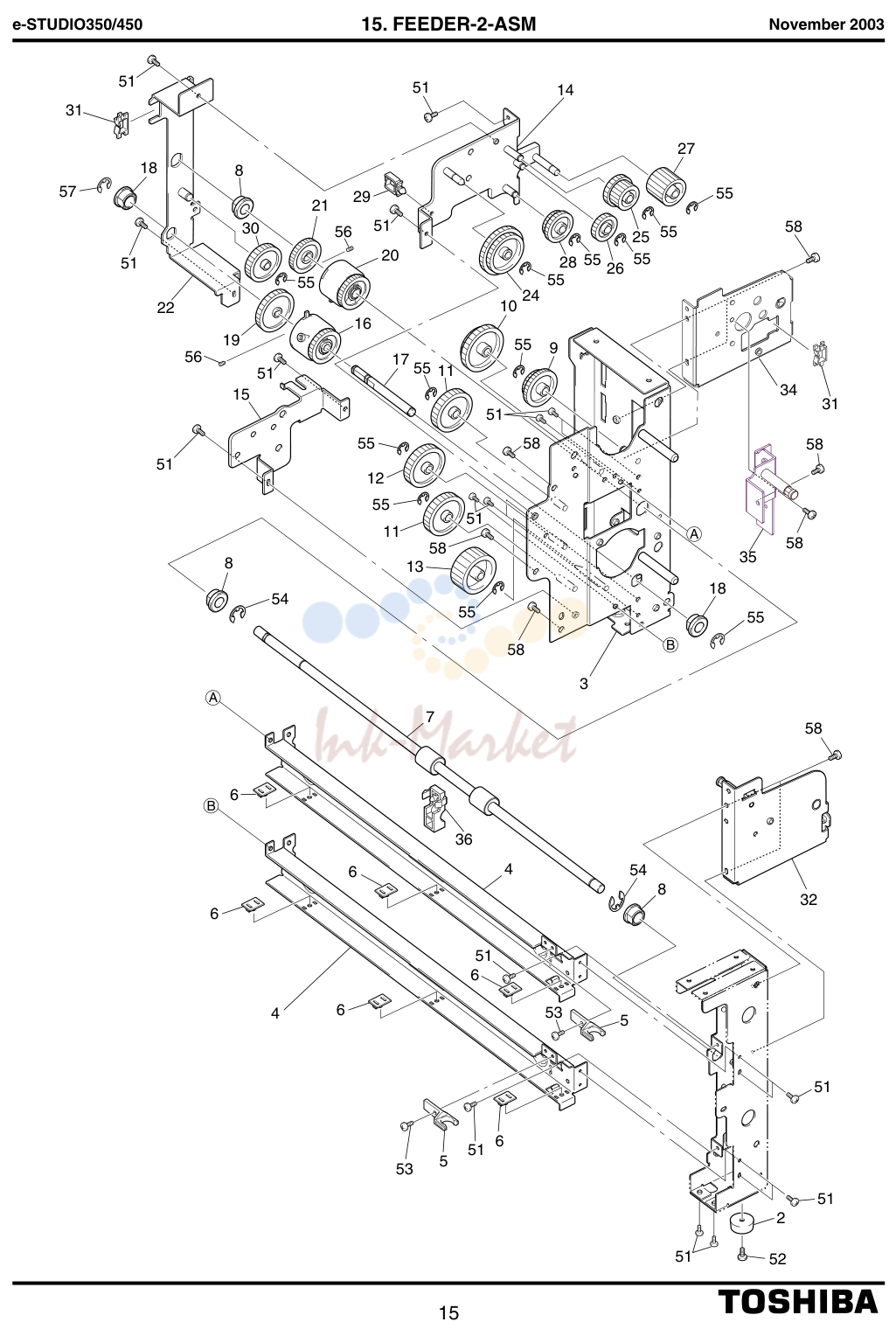

15. e-STUDIO350/450 15. FEEDER-2-ASM November 2003

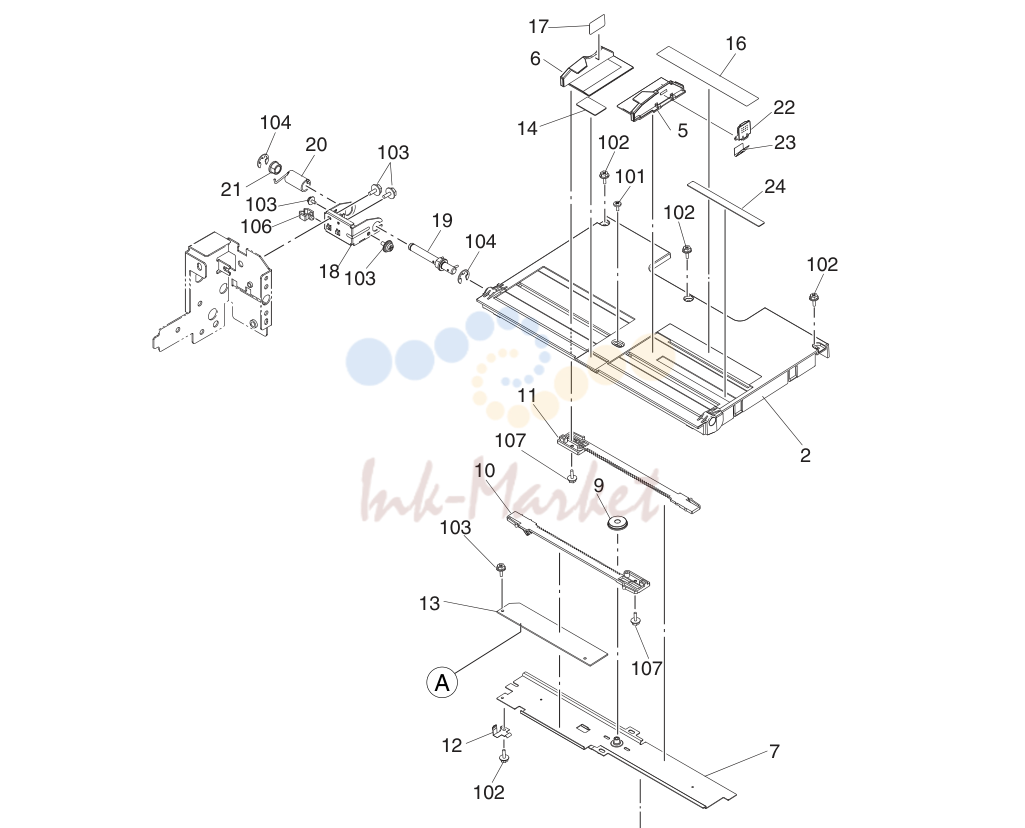

16. e-STUDIO350/450 16. BYPASS-ASM November 2003

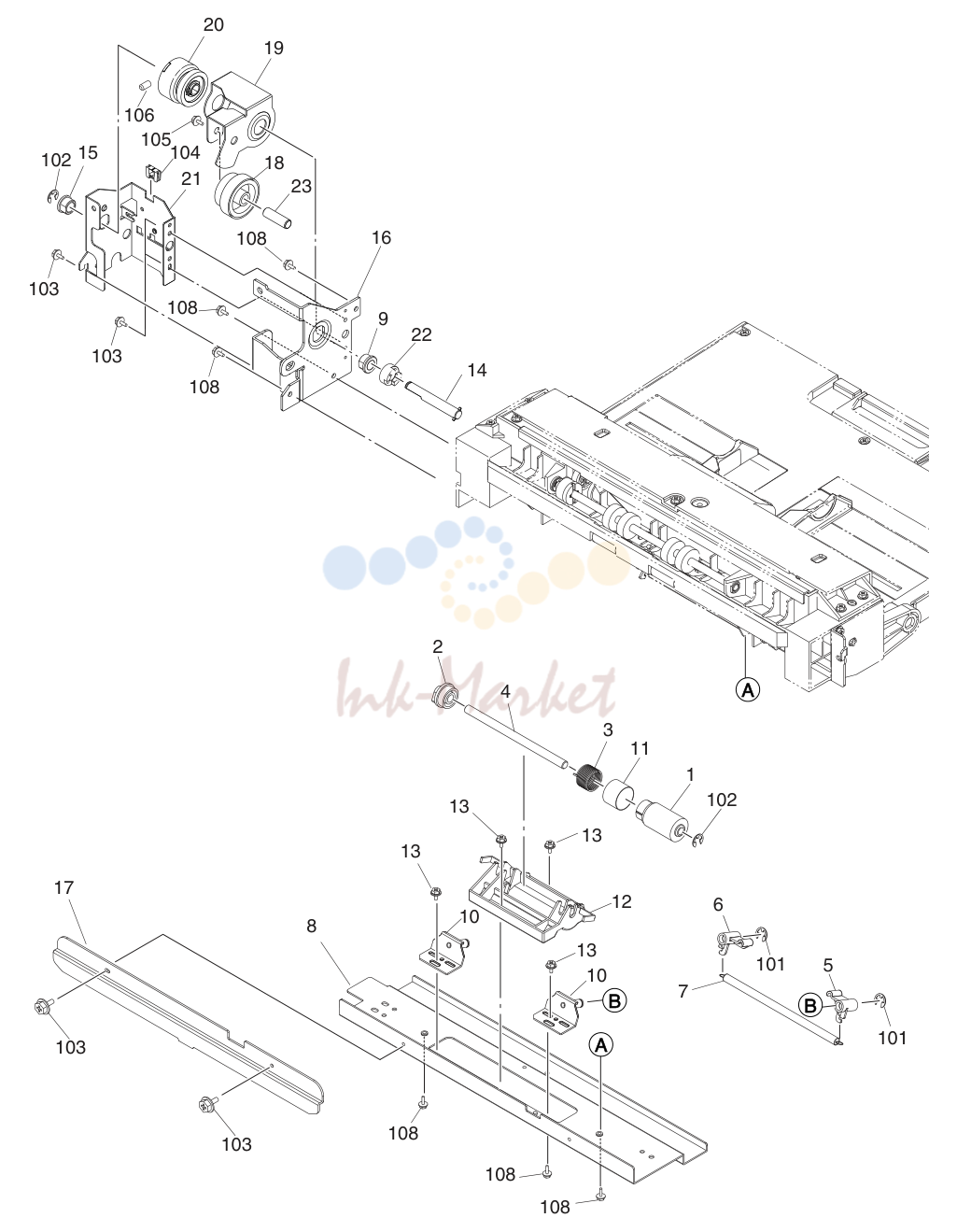

17. e-STUDIO350/450 17. BYPASS-FEEDER-1-ASM November 2003

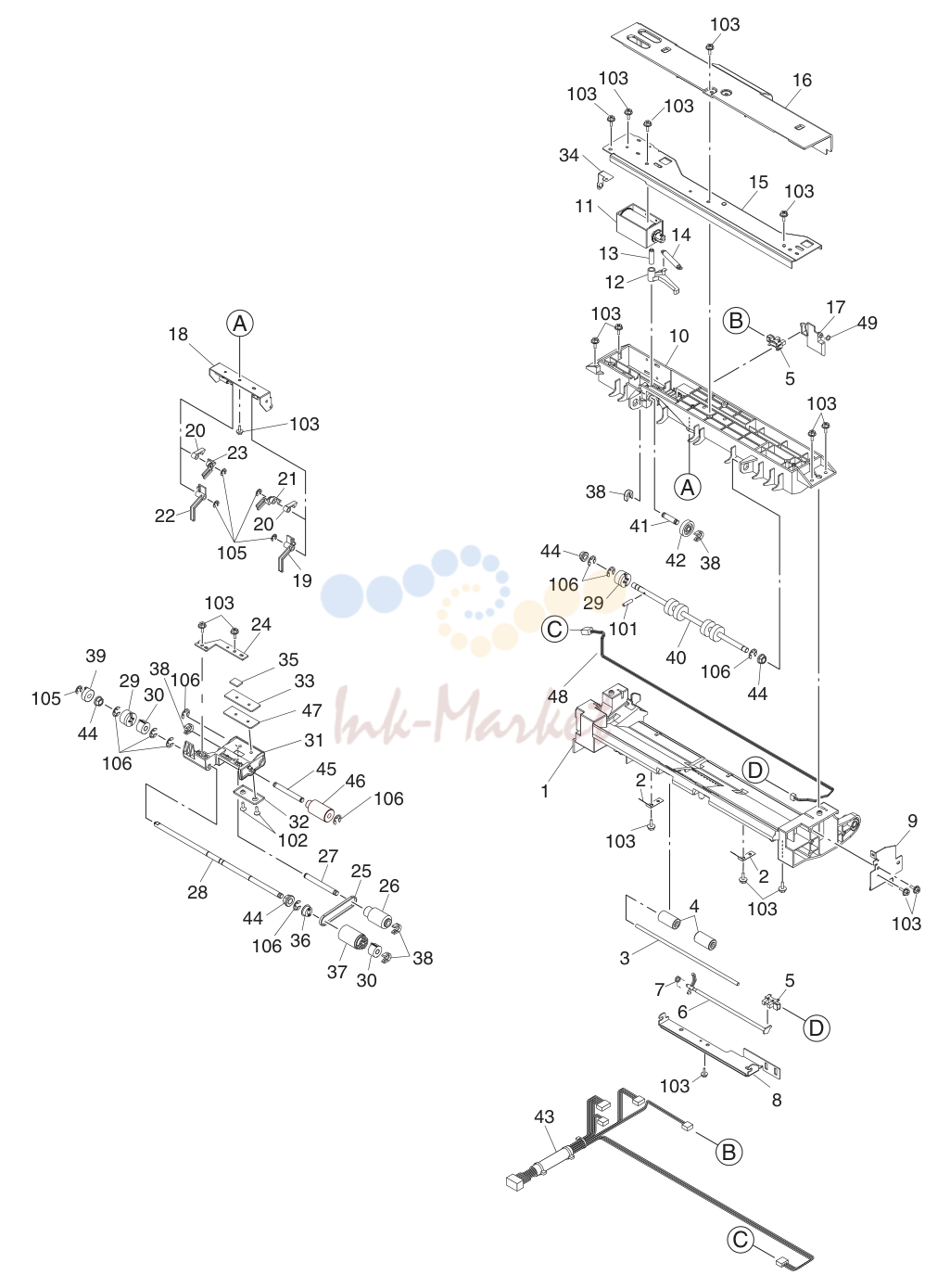

18. e-STUDIO350/450 18. BYPASS-FEEDER-2-ASM November 2003

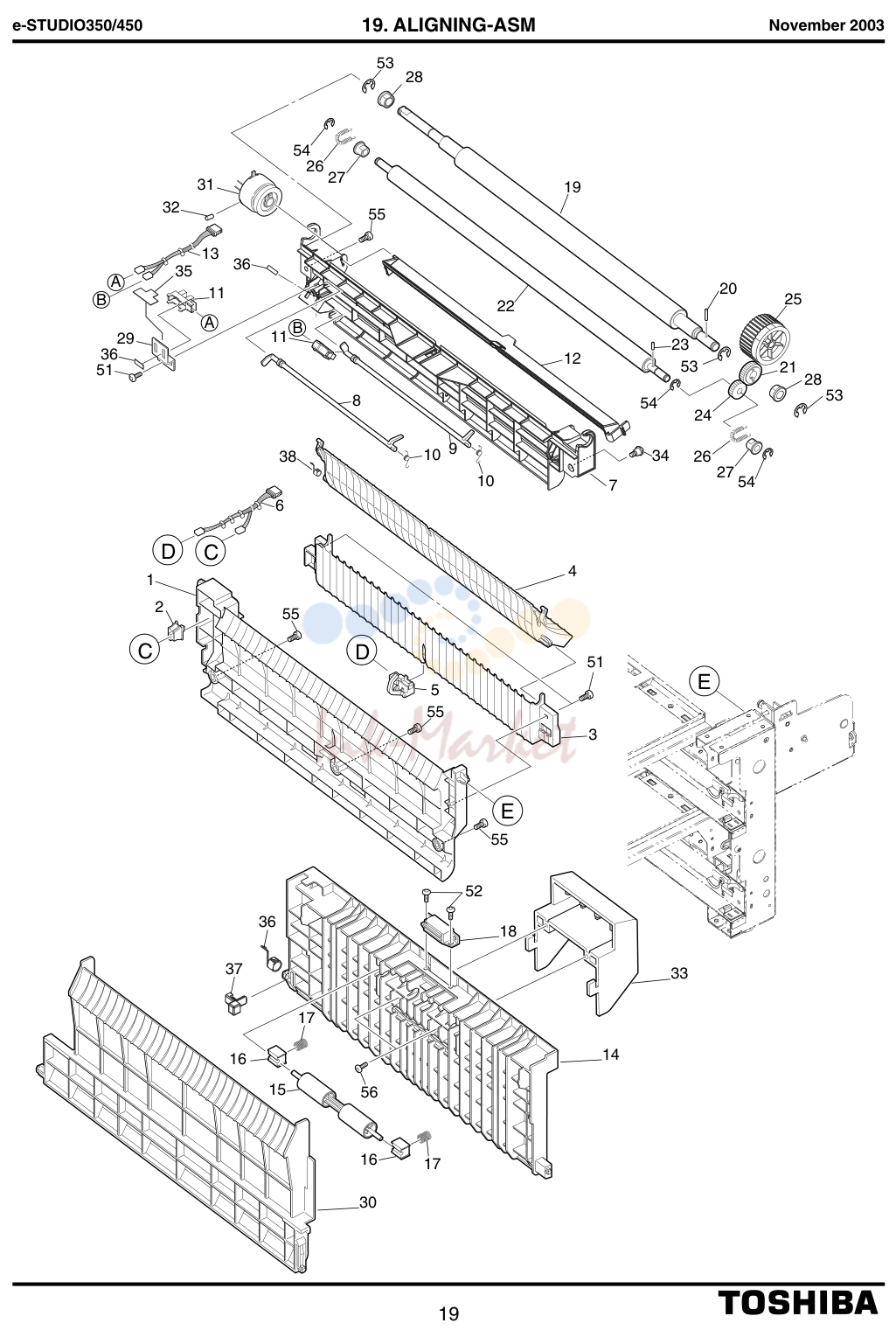

19. e-STUDIO350/450 19. ALIGNING-ASM November 2003

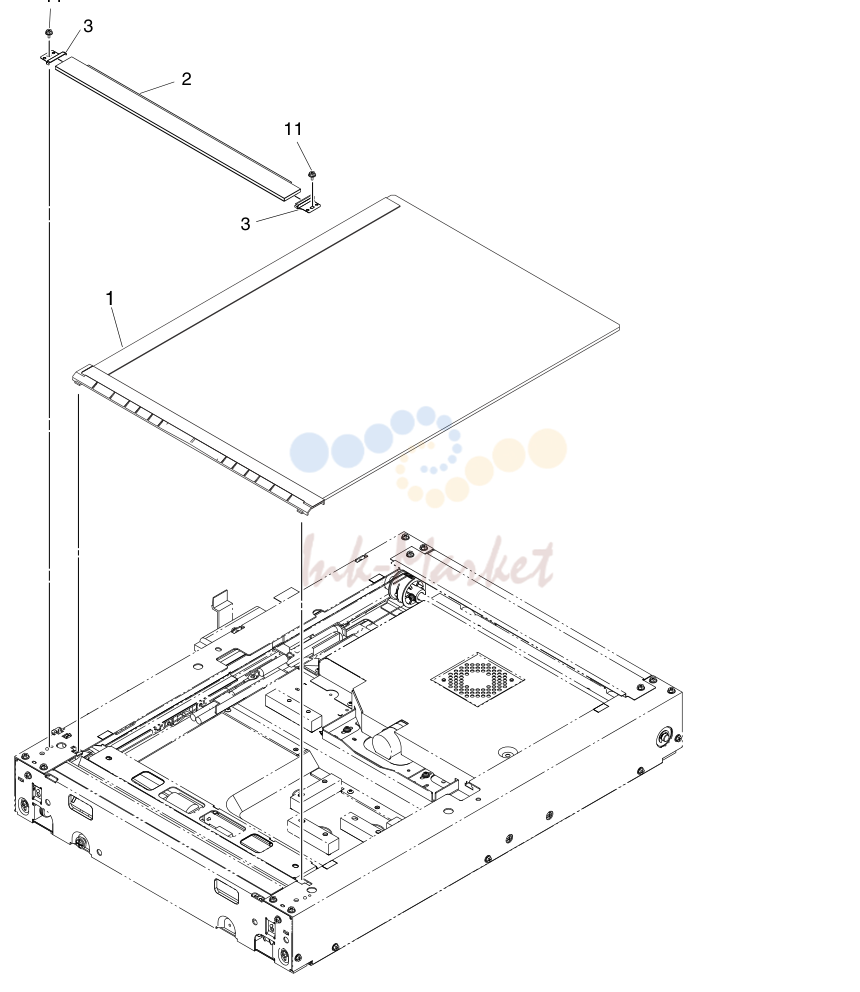

20. e-STUDIO350/450 20. PLATEN-ASM November 2003

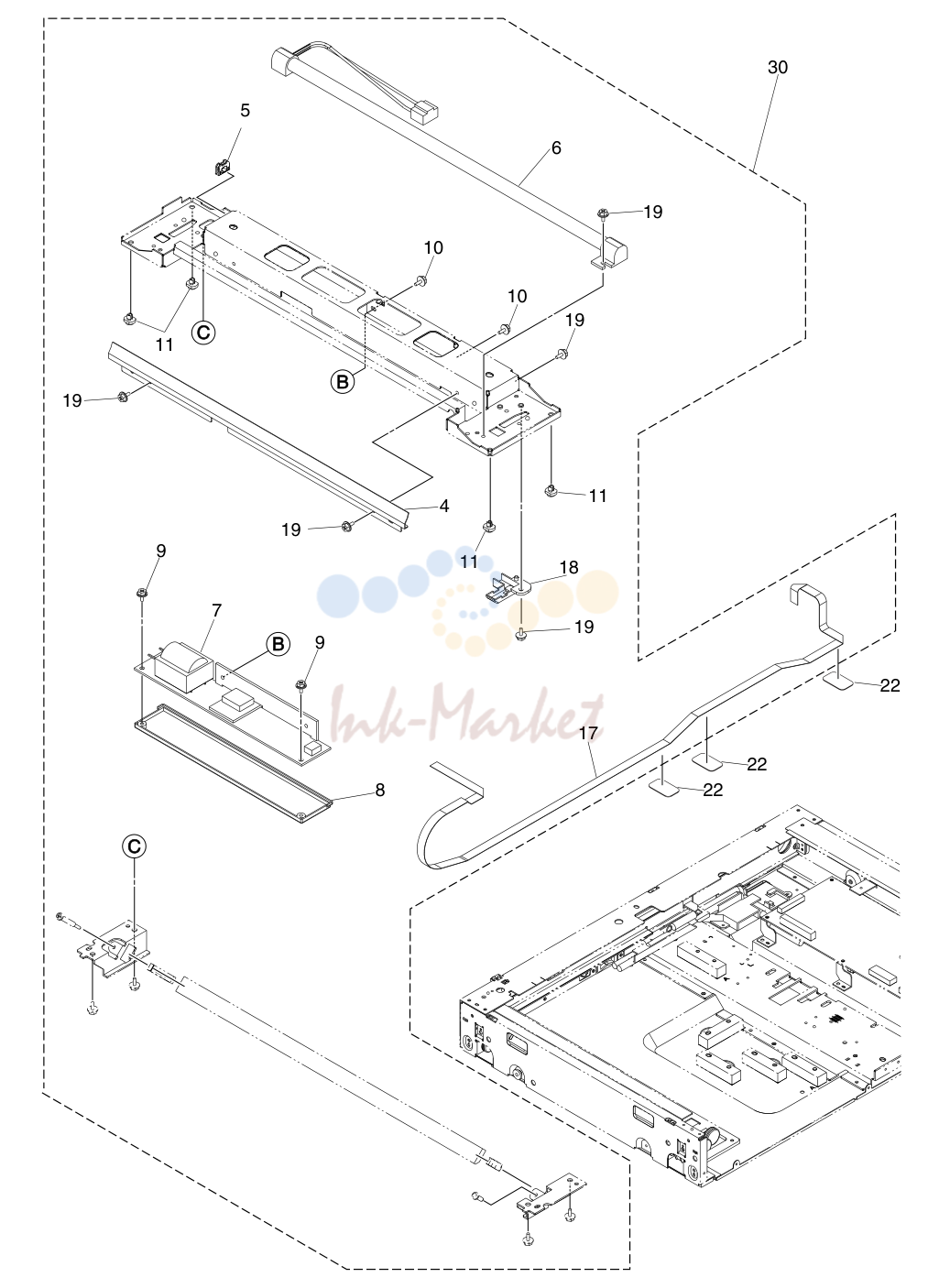

21. e-STUDIO350/450 21. CRG-1-ASM November 2003

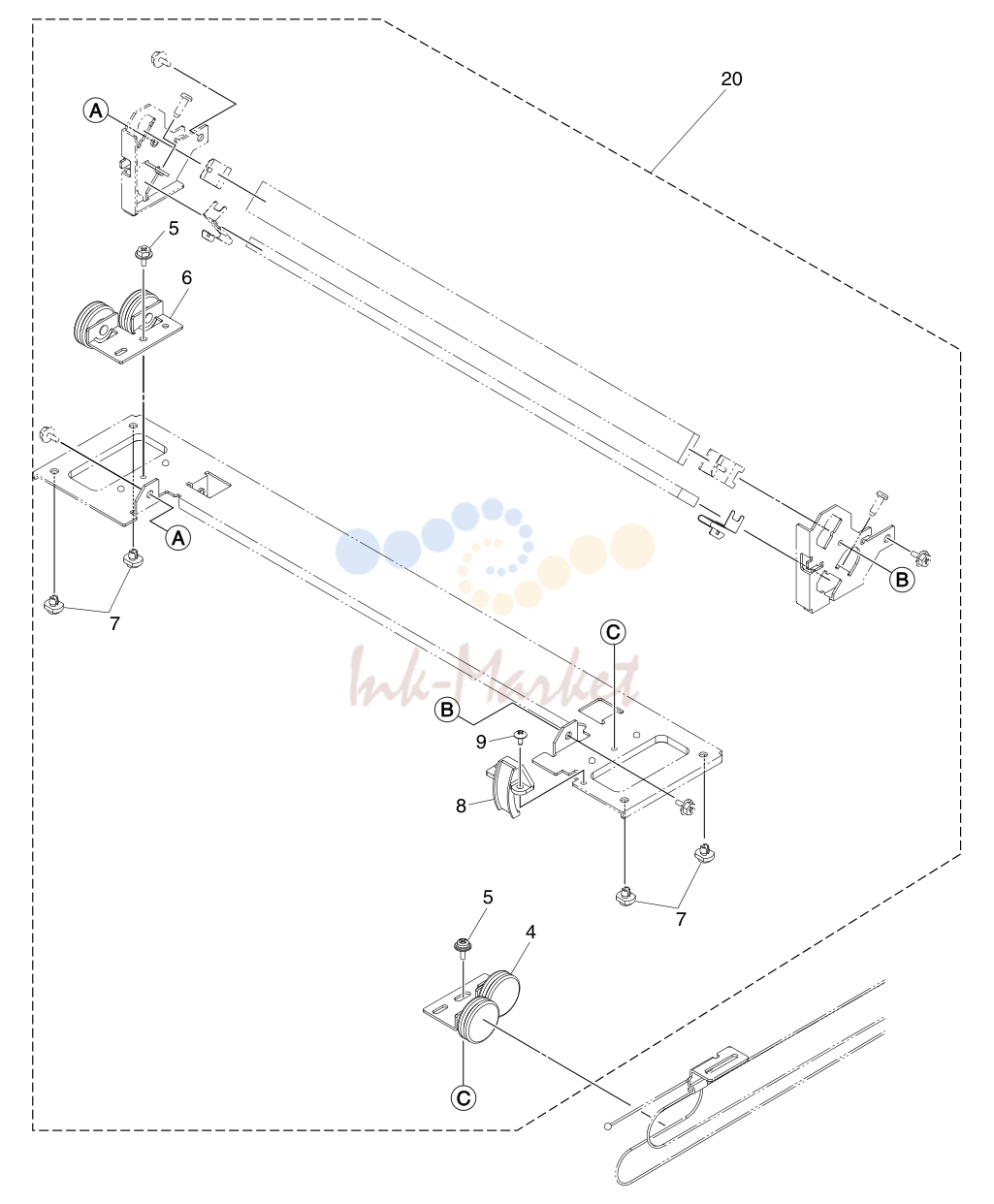

22. e-STUDIO350/450 22. CRG-2-ASM November 2003

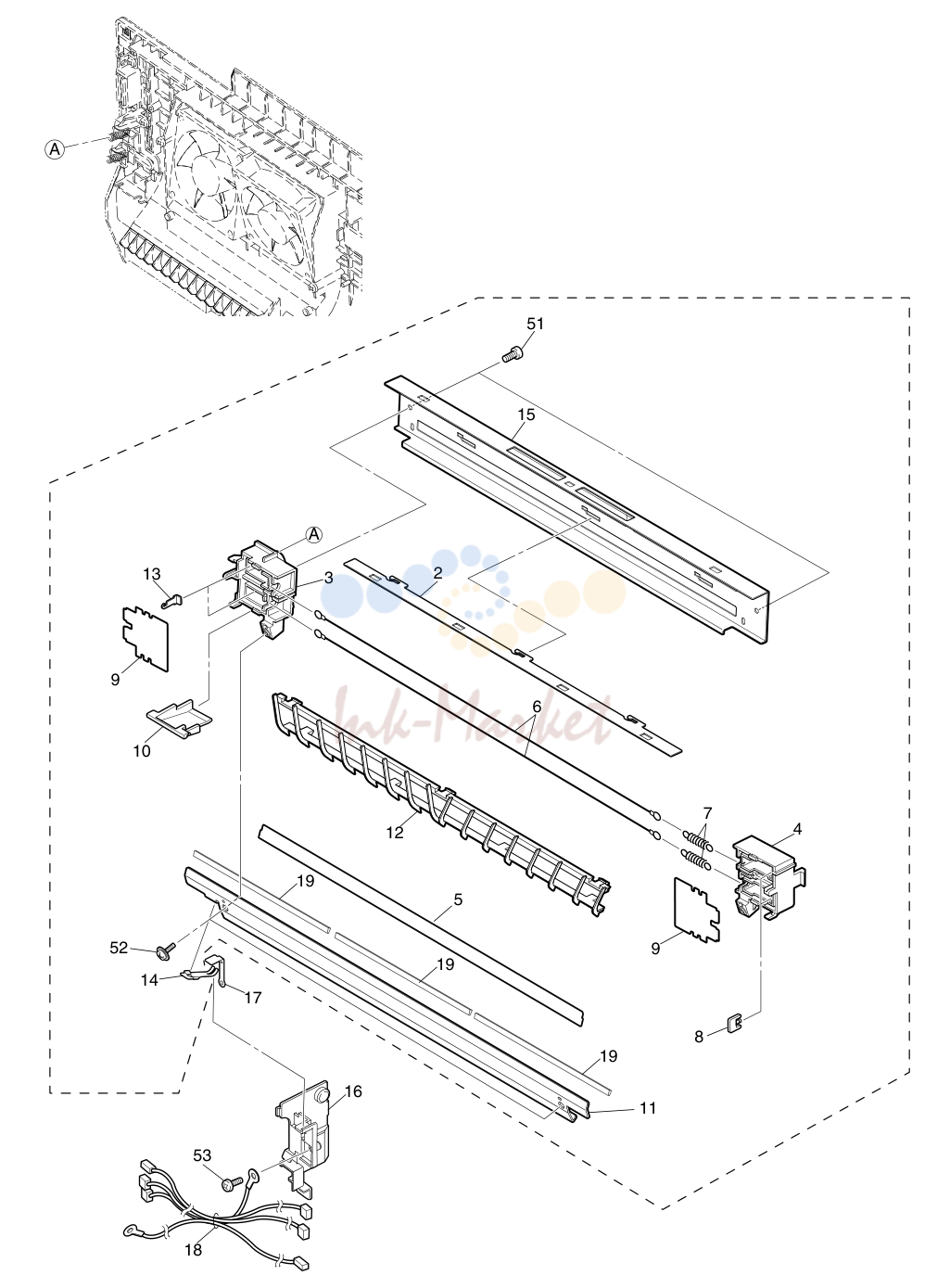

23. e-STUDIO350/450 24. TRANSPORT-CHARGER-ASM November 2003

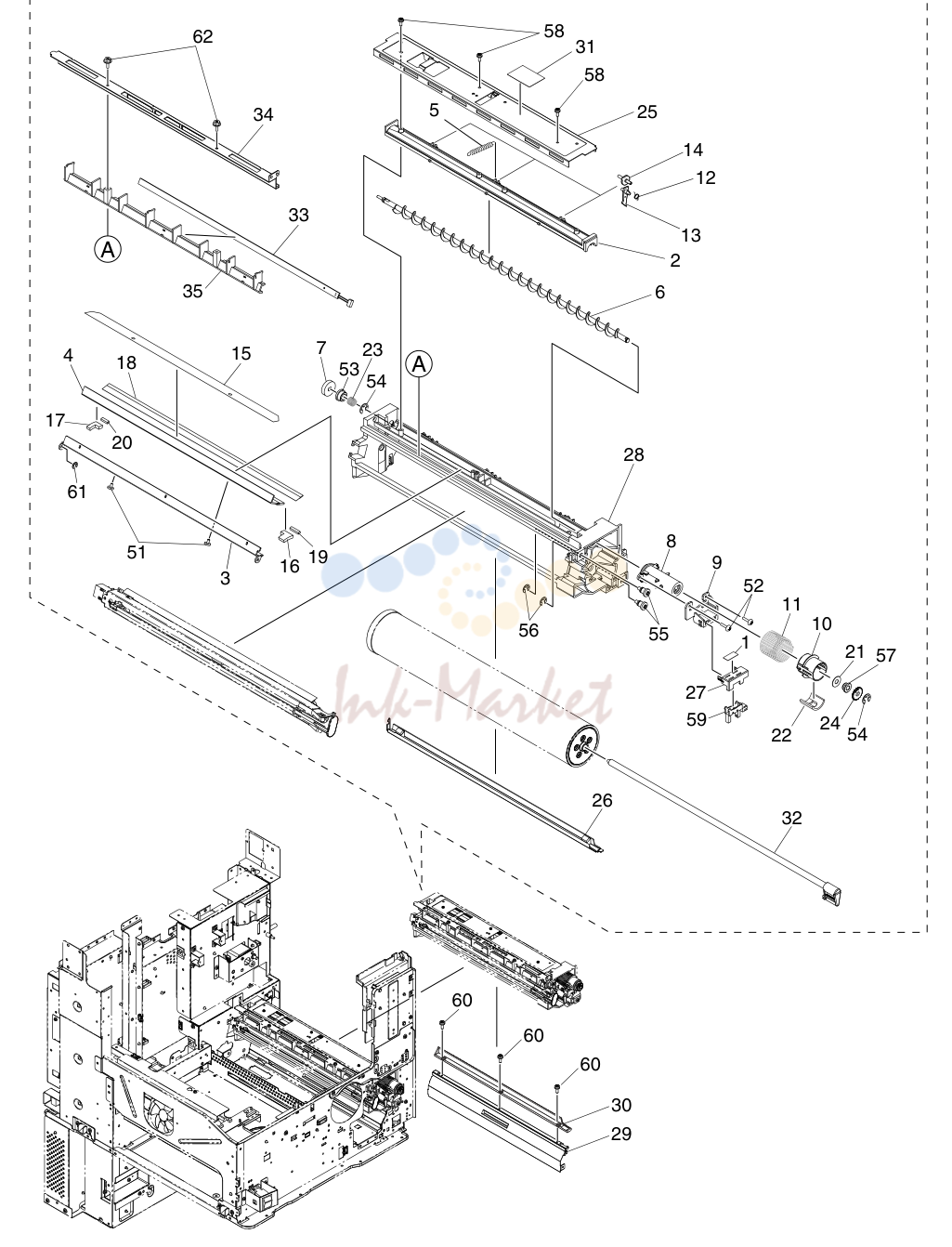

24. e-STUDIO350/450 25. CLEANER-ASM November 2003
25. e-STUDIO350/450 26. DEVELOPER-ASM November 2003
26. e-STUDIO350/450 27. DEV-STAY-ASM November 2003
27. e-STUDIO350/450 28. TONER-ASM November 2003
28. e-STUDIO350/450 29. FUSER-1-ASM November 2003
29. e-STUDIO350/450 30. FUSER-2-ASM November 2003
30. e-STUDIO350/450 31. FUSER-3-ASM November 2003
31. e-STUDIO350/450 32. ADU-ASM November 2003
32. e-STUDIO350/450 33. DRAWER-ASM November 2003
33. e-STUDIO350/450 51. ASY-LGC-360S-1 November 2003
34. e-STUDIO350/450 102. DOWNLOAD JIGS November 2003
35. e-STUDIO350/450 104. REPLACE UNIT November 2003
36. e-STUDIO350/450 105. PM-KIT November 2003

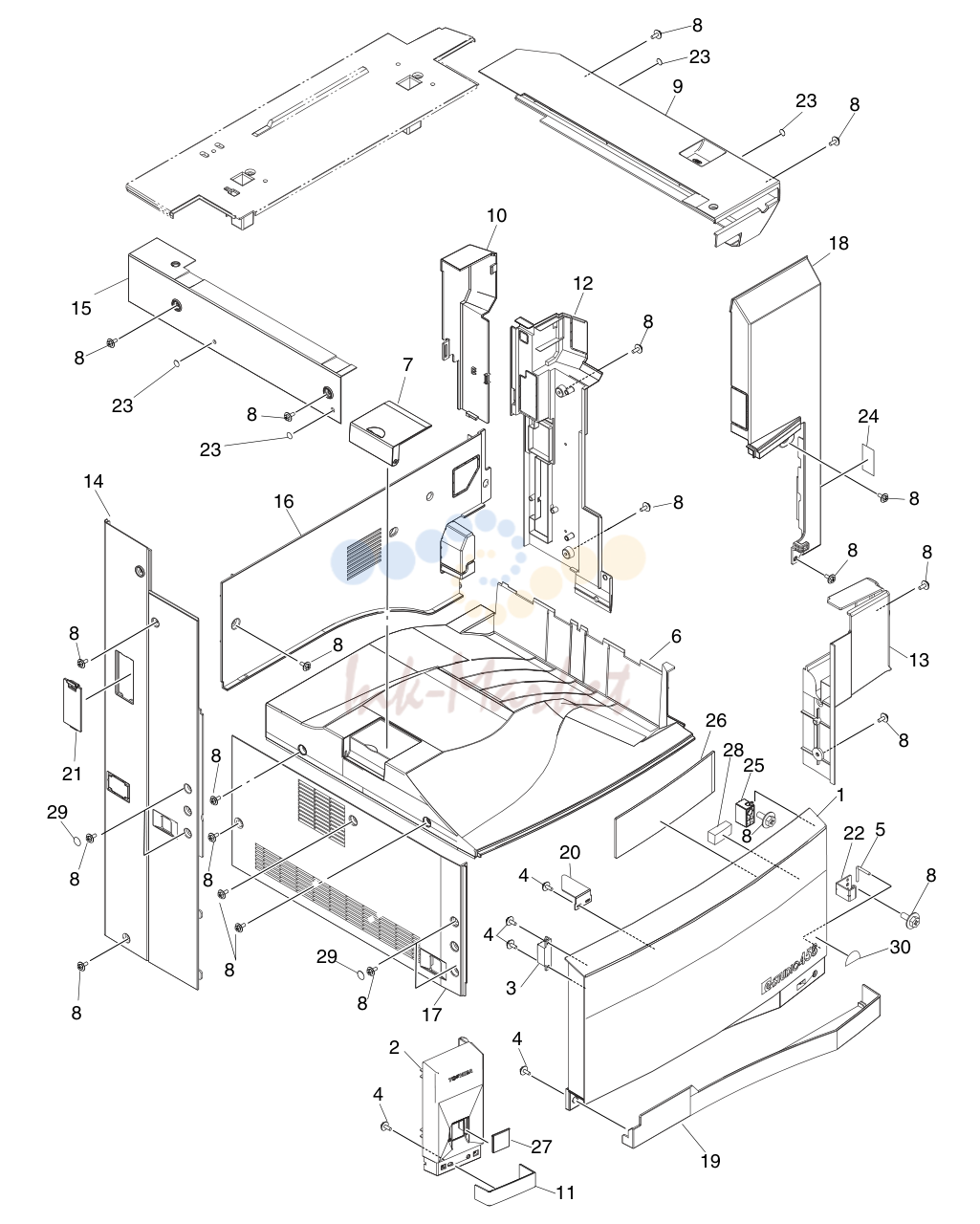

1. MULTIFUNCTIONAL DIGITAL SYSTEMS

№	Артикул	Описание
2	6LA60616000 запросить цену →	ASYS-COVER-FRT-STY-UPR 11/P
4	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 610/P
5	6LA60573000 запросить цену →	PIN-COVER-FRT 11/P
6	6LA60621000 запросить цену →	COVER-TRAY 11/PP
7	6LA60622000 запросить цену →	COVER-STOP-PAPER 11/P
8	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 2210/P
10	6LA29524000 запросить цену →	COVER-CABLE-FAX 11/PP
11	6LA60618000 запросить цену →	COVER-FRT-STY-LWR 11/P
12	6LA60657000 запросить цену →	ASYS-COVER-RGT-UPR 11/PP
13	6LA60624000 запросить цену →	COVER-HINGE-FRT 11/PP
14	6LA60629000 запросить цену →	COVER-LFT-RER 11/PP
16	6LA60623000 запросить цену →	COVER-TRAY-BCK 11/PP
17	6LA60619000 запросить цену →	COVER-LFT 11/PP
18	6LA60627000 запросить цену →	COVER-FRAME-FRT 11/PP
19	6LA60614000 запросить цену →	COVER-FRT-LWR 11/PP
20	6LA60576000 запросить цену →	BRKT-PUSH-SW 11/P
21	6LA60630000 запросить цену →	COVER-LFT-RER-LGC 11/P
22	6LA65139000 запросить цену →	BRKT-HINGE-FRT-LWR 11/P
23	6LA29578000 запросить цену →	LBL-MASK-FW 410/KP
24	6LA37667000 запросить цену →	LBL-O-RGST 15/P
25	6LA60561000 запросить цену →	HINGE-FRT-UPR 11/P
26	6LA75475000 запросить цену →	LBL-O-TONER-FRT 11/KP
27	6LA60531000 запросить цену →	LID-SW 11/P
28	6LA60655000 запросить цену →	FORM-COVER-FRT 11/P
29	6LA29555000 запросить цену →	LBL-MASK-N.P.GRAY 410/KP
30	6LA47530000 запросить цену →	LBL-ENERGY-T-PS 15/P

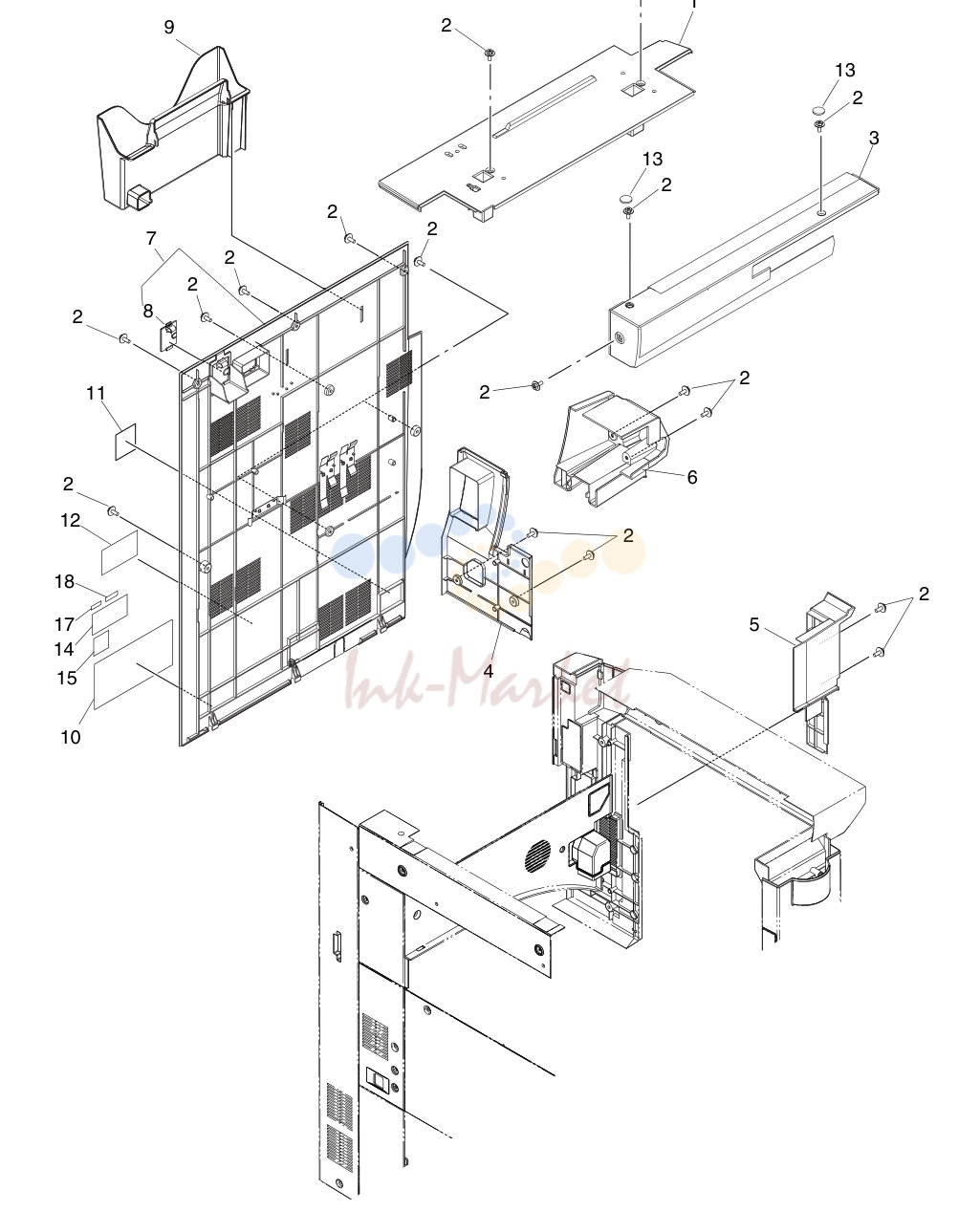

2. e-STUDIO350/450 2. COVER-2-ASM November 2003

№	Артикул	Описание
2	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1810/P
4	6LA60640000 запросить цену →	COVER-RGT-LWR 11/PP
5	6LA60637000 запросить цену →	COVER-IH 11/PP
6	6LA60625000 запросить цену →	COVER-HINGE-RER 11/PP
7	6LA60631000 запросить цену →	ASYB-COVER-RER 11/PP
8	6LA60633000 запросить цену →	COVER-DF-CONECT 11/P
9	6LA60605000 запросить цену →	POCKET-MANUAL 11/P
12	6LA47529000 запросить цену →	LBL-LASER 11/KP
13	6LA29556000 запросить цену →	LID-SCREW 25/P

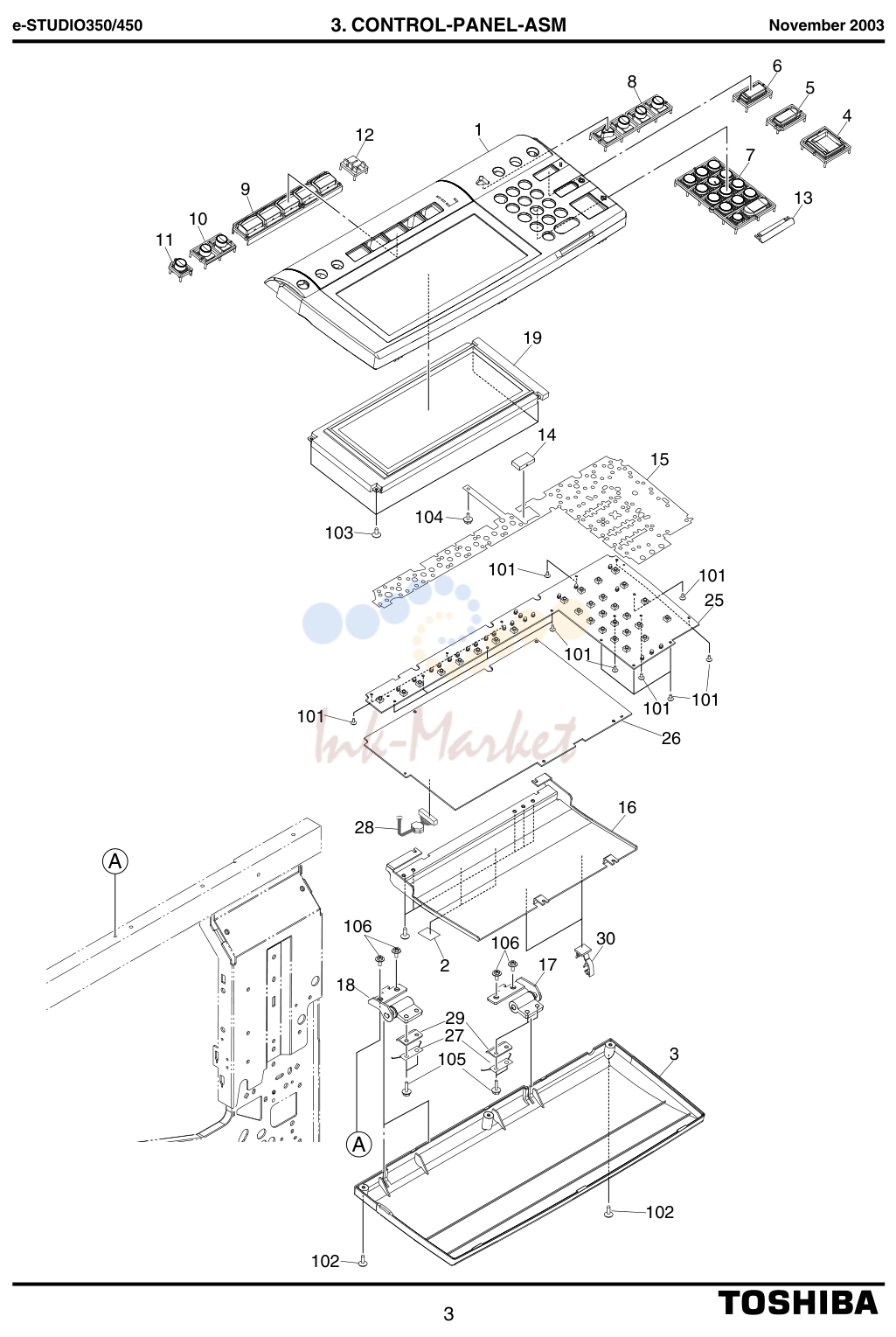

3. e-STUDIO350/450 3. CONTROL-PANEL-ASM November 2003

№	Артикул	Описание
2	6LA37038000 запросить цену →	SHEET-BLIND 25/P
3	6LA37004000 запросить цену →	COVER-CONPANE-LWR 11/PP
4	6LA37007000 запросить цену →	KEY-START 11/D
5	6LA37008000 запросить цену →	KEY-STOP 11/D
6	6LA37009000 запросить цену →	KEY-FC 11/D
7	6LA37010000 запросить цену →	KEY-TEN 11/D
8	6LA37011000 запросить цену →	KEY-FUNCTION-A 11/D
9	6LA37012000 запросить цену →	KEY-FUNCTION-B 11/KP
10	6LA37013000 запросить цену →	KEY-FUNCTION-C 11/D
11	6LA37014000 запросить цену →	KEY-HELP 11/D
12	6LA37015000 запросить цену →	LID-LED-A 11/D
13	6LA37016000 запросить цену →	LID-LED-B 11/D
14	6LA37017000 запросить цену →	PLATE-DIFFUSION 51/P
15	6LA37018100 запросить цену →	MYLAR-SHIELD 11/KP
16	6LA37019000 запросить цену →	SHIELD-CONPANE 11/P
17	6LA37027000 запросить цену →	ASYS-HINGE-R 21/P
18	6LA37028000 запросить цену →	ASYS-HINGE-L 11/P
19	6LA37029000 запросить цену →	ASYS-PNL-TOUCH 11/C
27	6LA37037000 запросить цену →	SPG-F-CONPANE 11/P
29	6LA37034000 запросить цену →	PLATE-HINGE-OPE 31/P
101	X0-02094000 запросить цену →	S/TPB/BID-2X6-NI 1610/P
102	X0-02095000 запросить цену →	S/TPP/BRZ-3X10-NI 710/P
103	X0-02096000 запросить цену →	S/TPP/BRZ-3X8-NI 410/P
104	X0-02093000 запросить цену →	S/PAN/SWWS-M4X6-NI 110/P
105	X0-01771000 запросить цену →	S/PAN/SWWP-M4X12-NI 610/P
106	6LA08915000 запросить цену →	S/TPS/HEX-4*12-NI 410/P

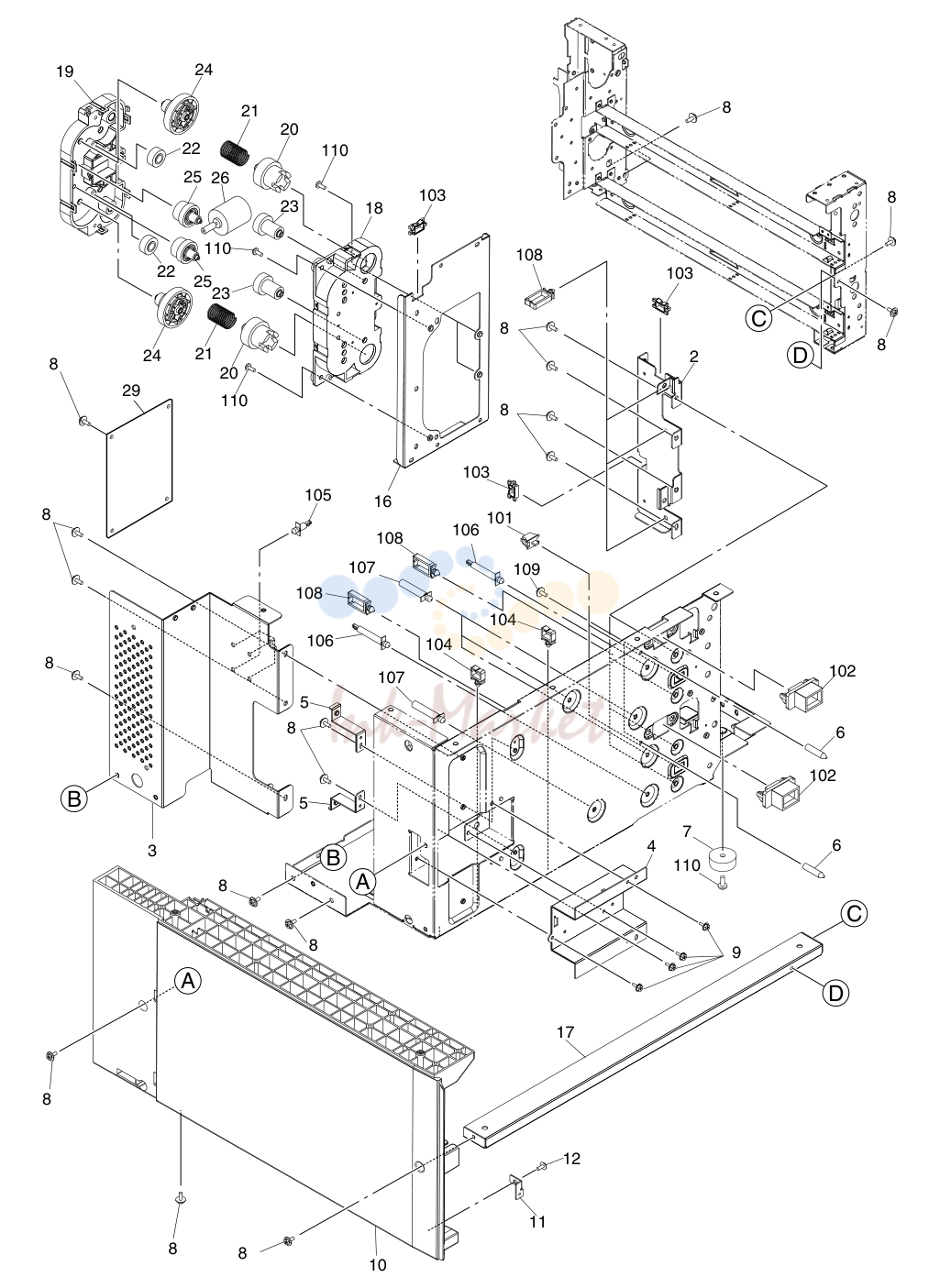

4. e-STUDIO350/450 4. BASE-FRAME-ASM November 2003

№	Артикул	Описание
2	6LA35502000 запросить цену →	BRKT-REAR-LOW-MC 11/P
3	6LA35503000 запросить цену →	BRKT-FRAME-R-L-D 11/P
4	6LA65308000 запросить цену →	BRKT-HOLD-DUMP 11/P
6	6LA35501000 запросить цену →	STUD-FEED-LEFT-MC 21/P
7	41306501000 запросить цену →	FOOT-MAIN-AT 11/P
8	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 3010/P
9	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 610/P
10	6LA65327000 запросить цену →	FOOT-RAIL-LEF 11/PP
11	6LA65302000 запросить цену →	BRKT-JOINT-PFP 11/P
12	6LA08921000 запросить цену →	S/TPP/HEX-4*8-NI 110/P
16	6LA65303000 запросить цену →	PLATE-DRV-TRAY 11/D
17	6LA65310000 запросить цену →	STAY-CSSTT-MID 11/P
18	44201850000 запросить цену →	CASE-DRV-TRY-F 11/D
19	44201851000 ✓ в наличии	CASE-DRV-TRY-R 11/C
26	4401981710 запросить цену →	K-M/DC-TRAY-210 11/D
109	X0-00430000 запросить цену →	S/BID-M3X6-NI 210/P
110	X0-02074000 запросить цену →	S/TPS/BID-4X8-ZU3 110/P

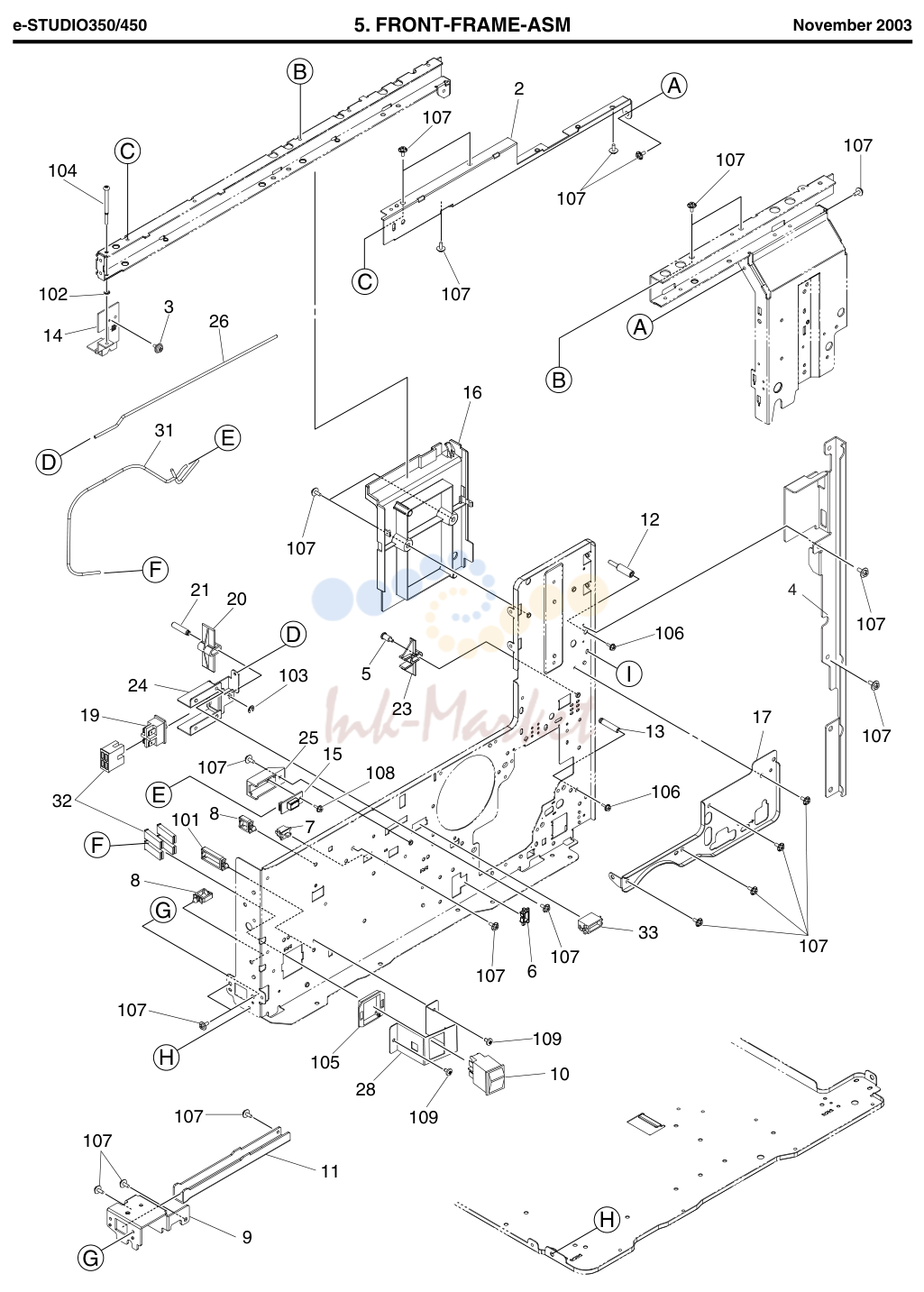

5. e-STUDIO350/450 5. FRONT-FRAME-ASM November 2003

№	Артикул	Описание
2	6LA35557000 запросить цену →	BRKT-TOP-FRT-SUB 11/P
3	6LA08932000 запросить цену →	SCREW-ACTR-TRU 110/P
4	6LA65321000 запросить цену →	BRKT-FRONT-SUB 11/P
5	44200855000 запросить цену →	STUD-DRSW-TR 11/P
9	6LA35525000 запросить цену →	BRKT-HANDLE 11/P
11	6LA35534000 запросить цену →	HANDLE 11/P
12	44203227000 запросить цену →	STUD-LEVER-ADU 11/P
13	44201901000 запросить цену →	STUD-KNOB-RGST 15/P
16	6LA60461000 запросить цену →	COVER-FRAME-FRT-BCK 11/PP
17	6LA65135000 запросить цену →	RF_MB-FRAME-FRT 11/P
20	44200852000 запросить цену →	GUIDE-SW-DOOR 11/P
21	44200854000 запросить цену →	STUD-DOOR-SW 15/P
23	44200865000 запросить цену →	GUIDE-DRSW-F-TR 11/P
24	6LA65301000 запросить цену →	BRKT-DOOR-SW 11/P
25	6LA65141000 запросить цену →	HLDR-SNSR-THS 11/P
26	6LA65231000 запросить цену →	SHAFT-DOOR-SW 11/P
28	6LA65137000 запросить цену →	BRKT-SW-MAIN 11/P
104	6LA67500000 запросить цену →	SCREW-ADJT-FRM 11/P
105	4406509170 запросить цену →	BD/W-TWS-3027 11/P
106	6LA08901000 запросить цену →	S/HEX-M3*8-NI 210/P
107	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 2710/P
108	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 110/P
110	X0-01953000 запросить цену →	S/TPS/BID/R-M4X7-CR 210/P

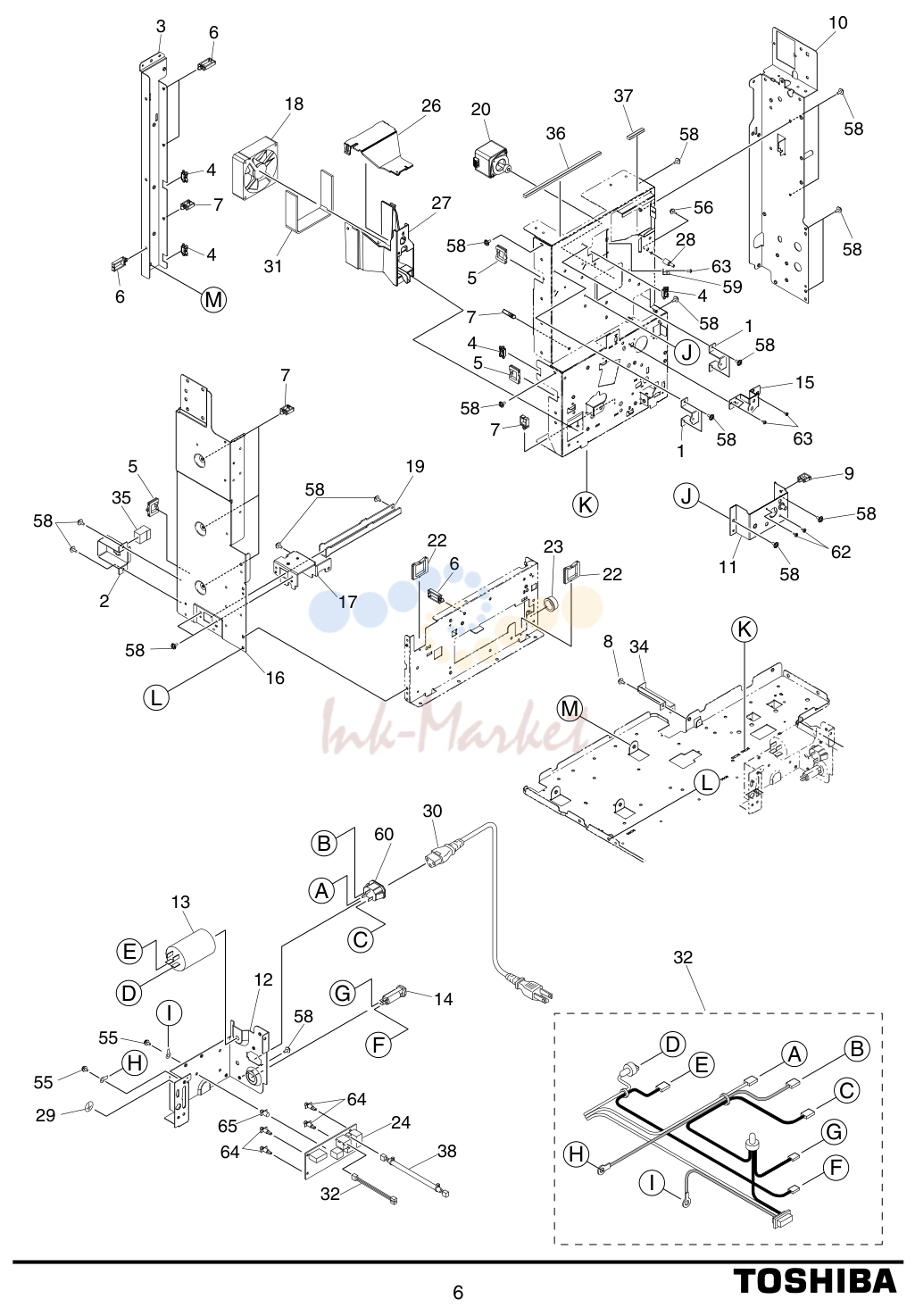

6. e-STUDIO350/450 6. REAR-FRAME-ASM November 2003

№	Артикул	Описание
1	6LA65305000 запросить цену →	BRKT-BRIDGE 21/P
2	6LA65198000 запросить цену →	BRKT-CNTR-FNSR 11/P
3	6LA65225000 запросить цену →	BRKT-REAR-MID 11/P
10	6LA65182000 запросить цену →	ASYS-BRKT-FRM-RER-RGT 11/P
11	6LA65294000 запросить цену →	ASYS-BRKT-MOTR-EXIT 11/P
12	6LA35530000 запросить цену →	BRKT-INLET 11/P
15	6LA65311000 запросить цену →	BRKT-DRIVE-DRUM 11/P
16	6LA65195000 запросить цену →	BRKT-FRAME-RER-LFT 11/P
17	6LA35525000 запросить цену →	BRKT-HANDLE 11/P
19	6LA35534000 запросить цену →	HANDLE 11/P
20	6LA64510000 запросить цену →	MOTR_S-EXIT 11/C
26	6LA63925000 запросить цену →	DUCT-DEV-UPR 11/P
27	6LA63927000 запросить цену →	DUCT-DEV-LWR 11/P
28	44203228000 запросить цену →	STUD-LEV-ADU-R 11/P
29	4404610110 запросить цену →	MARK-EARTH-VDE 110/P
31	6LA63929000 запросить цену →	SEAL-DEV-FAN 11/KP
33	6LA34684000 запросить цену →	BRKT-COVER-R-R 11/P
34	6LA29531000 запросить цену →	BRKT-RER-COV-M 11/P
41	6LA63934000 запросить цену →	DUCT-NOZZLE-LWR 21/P
42	6LA63933000 запросить цену →	DUCT-NOZZLE-UPR 11/P
43	44204267000 запросить цену →	SEAL-DEV-DUCT 11/P
44	6LA63939000 запросить цену →	SEAL-NOZZLE-DEV-L 11/KP
45	6LA63938000 запросить цену →	SEAL-NOZZLE-DEV-U 31/KP
46	6LA63937000 запросить цену →	SEAL-NOZZLE-LWR 11/KP
47	6LA63936000 запросить цену →	SEAL-NOZZLE-UPR 11/KP
48	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 110/P
55	X0-00169000 запросить цену →	S/PAN/SWWP-M4X8-BSNI 210/P
56	6LA08901000 запросить цену →	S/HEX-M3*8-NI 110/P
57	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 310/P
58	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 4810/P
62	X0-00430000 запросить цену →	S/BID-M3X6-NI 210/P
63	X0-02069000 запросить цену →	S/TPS/BID-3X6-ZU3 410/P

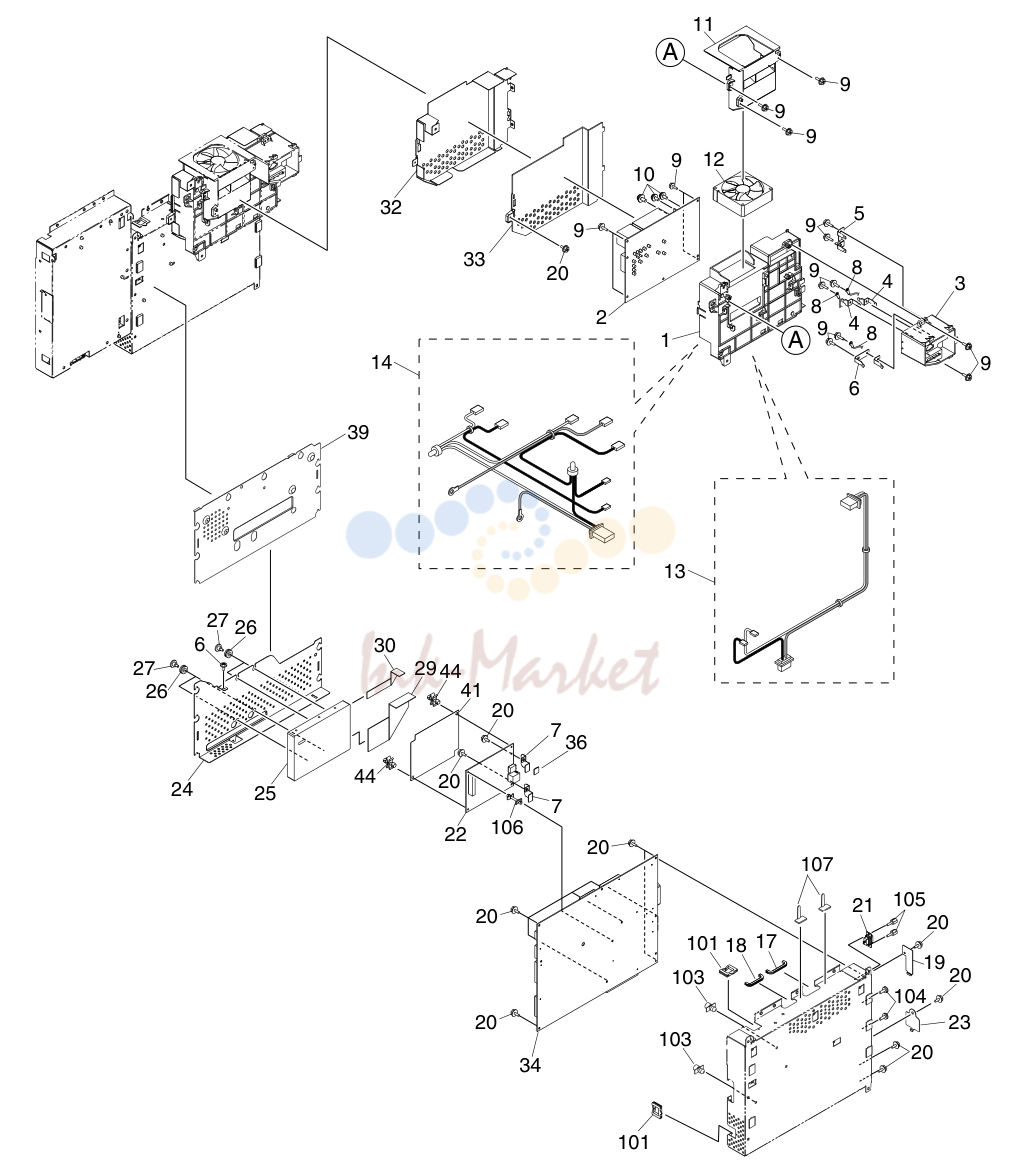

7. e-STUDIO350/450 7. CASE-SYS-ASM November 2003

№	Артикул	Описание
1	6LA34617000 запросить цену →	CASE-PS-IH 11/P
3	6LA34618000 запросить цену →	CASE-TRM-PS-IH 11/P
4	6LA34657000 запросить цену →	TERM-PS-IH-NI 11/P
6	44201086000 запросить цену →	SCREW-#6-32*1/4 110/P
7	6LA34672000 запросить цену →	BRKT-NIC-EARTH 21/P
9	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 1210/P
10	X0-00164000 запросить цену →	S/PAN/SWWP-M4X8-NI 310/P
11	6LA34668000 запросить цену →	CASE-FAN-PS-IH 11/D
19	6LA34629000 запросить цену →	COV-CNCT-DWN 11/P
20	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 310/P
23	6LA64243000 запросить цену →	COVER-USB-SYS 11/P
24	6LA34624000 запросить цену →	COVER-SYS-L 11/D
27	44201254000 запросить цену →	SCREW-HDD-DSS 410/P CNT
32	6LA34644000 запросить цену →	ASYS-SHLD-PS-IH 11/P
33	6LA34621000 запросить цену →	COVER-PS-IH 11/D
39	6LA34623000 запросить цену →	COVER-SYS-U 11/P
41	6LA34683000 запросить цену →	MYLAR-NIC 11/KP
104	X0-00057000 запросить цену →	S/PAN-M3X6-NI 210/P
108	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 2410/P

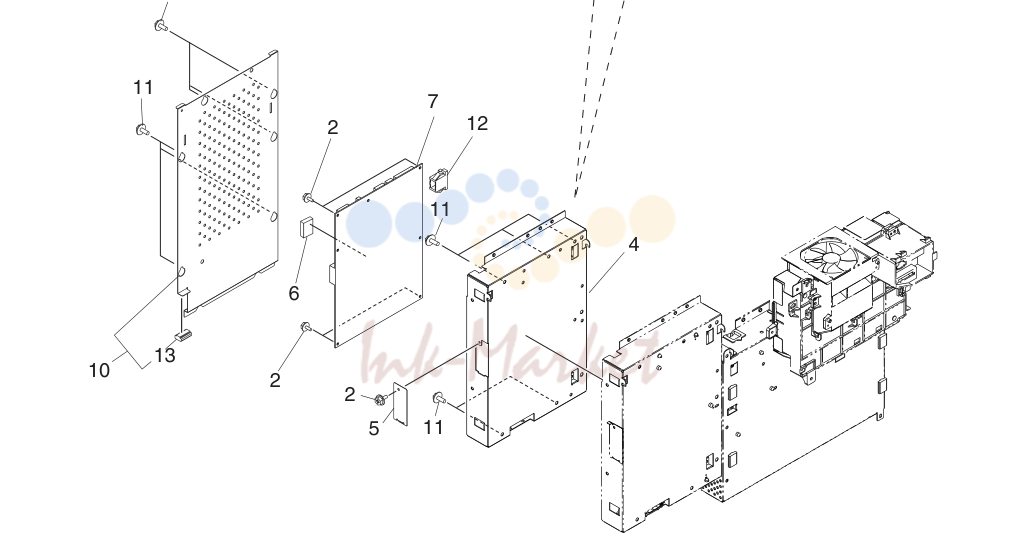

8. e-STUDIO350/450 8. CASE-LGC-ASM November 2003

№	Артикул	Описание
2	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 510/P
5	6LA34627000 запросить цену →	LID-LGC 11/P
10	6LA64214000 запросить цену →	ASYS-COVER-LGC 11/P
11	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1310/P

9. e-STUDIO350/450 9. LASER-OPTICAL-UNIT-ASM November 2003

№	Артикул	Описание
1	6LA65342000 запросить цену →	COVER-HTR-CNTR 11/P
2	6LA65289000 запросить цену →	ASYS-BRKT-FAN-MID 11/P
6	6LA36749000 запросить цену →	ASYS-SCREW-LSU-NI 35/P
8	6LA08934000 запросить цену →	SCR-M4*8ITSR-NI 1010/P
10	44201156000 запросить цену →	COV-FILTER-FAN 11/P
17	44201159000 запросить цену →	MYLAR-FAN-MID 11/P
22	44201158000 запросить цену →	LOUVER-MID-DUCT 11/P
24	6LA65215000 запросить цену →	COVER-STAY-OPT-UPR 11/P
26	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 510/P
52	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1410/P
53	X0-02114000 запросить цену →	S/TPS/PAN-4X32-ZU3 210/P
54	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 110/P
55	X0-00158000 запросить цену →	S/PAN-M4X8-ZC 110/P

10. e-STUDIO350/450 10. OPTICAL-FRAME-ASM November 2003

№	Артикул	Описание
2	6LA39881000 запросить цену →	LID-DOWNLOAD 11/P
5	6LA39661000 запросить цену →	DUCT-SCAN-INR 11/P
6	6LA39385000 запросить цену →	GUIDE-HRNS-RER 11/P
14	6LA67453000 запросить цену →	ASY-SCREW-SCAN 35/P
15	6LA67461000 запросить цену →	ASYS-BRKT-FRC 11/P
16	6LA08915000 запросить цену →	S/TPS/HEX-4*12-NI 210/P
18	6LA39453000 запросить цену →	COVER-HRNS-SLG 11/P
23	6LA39866000 запросить цену →	STAY-TP-RGT-SCAN 11/P
26	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 5310/P
31	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 2910/P
34	6LA29530000 запросить цену →	BRKT-RER-COV-U 21/P
36	6LA39313000 запросить цену →	BRKT-PWA-SLG 21/P
40	6LA39815000 запросить цену →	GASKET-COV-LENS 11/P
44	6LA29595000 запросить цену →	BRKT-COV-RER-UPR-L 11/P

11. e-STUDIO350/450 11. COVER-GUIDE-ASM November 2003

№	Артикул	Альт. артикул	Описание
1	6LA60634000 запросить цену →		ASYS-COVER-GUIDE 11/PP
3	6LA69091000 запросить цену →		RING-STOP-FAN 35/P
5	44203117000 запросить цену →		PUSHER-DOOR-SW 11/P
7	44203115000 запросить цену →		STOPPER-COV-CLN 11/P
8	44203902000 запросить цену →		TERM-TCH-COV 11/P
9	44203905000 запросить цену →		PLT-T-TRM-COV 11/P
10	44203906000 запросить цену →		PLT-S-TRM-COV 11/P
12	44203121000 запросить цену →		HOLDER-TRS 11/PP
13	44203146000 запросить цену →		BRKT-GND-TCH-R 11/P
14	6LA67026000 запросить цену →		SPG-C-CHARGR 15/P
15	44203139000 запросить цену →		GUIDE-COVER-ADU 11/PP
16	6LA63943000 запросить цену →	FILTER-OZ-DPB-600	11/C MSP
17	6LA60636000 запросить цену →		COVER-FILTER 11/PP
18	44204544000 запросить цену →		LABEL-DRUM-PS 11/KP
20	44203143000 запросить цену →		STOPPER-FAN-TRS 25/P
51	X0-02096000 запросить цену →		S/TPP/BRZ-3X8-NI 1810/P
52	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 410/P

12. e-STUDIO350/450 12. MAIN-DRIVE-ASM November 2003

№	Артикул	Описание
1	6LA62267000 запросить цену →	ASYS-BRKT-DRIVE-MAIN 11/P
2	6LA62252000 запросить цену →	BRKT-ARM-FEED 11/P
3	44201385000 запросить цену →	SHAFT-ARM-FEED 11/P
6	44201347000 запросить цену →	K-BRG-GEAR/S033 11/P
13	44201346000 запросить цену →	K-BRG-GEAR/H064 11/P
21	44203707000 запросить цену →	PLT-TERM-HVM 11/P
22	44203710000 запросить цену →	SPL-TERM-HVM 11/P
24	44201340000 запросить цену →	HOLDER-RGST-CLT 11/P
27	6LA62251000 запросить цену →	BRKT-UTNR-FULL 11/P
31	44201395000 запросить цену →	DAMPER-DRV-DRUM 11/P
33	6LA62270000 запросить цену →	BRKT-SFT-DRV-DEV-IN 11/P
34	6LA62272000 запросить цену →	BRKT-SFT-DRV-DEV-OUT 11/P
35	6LA62274000 запросить цену →	SHAFT-DRIVE-DEV 11/P
52	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 210/P
53	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 810/P
54	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 710/P

13. e-STUDIO350/450 13. OPTICAL-DRIVE-ASM November 2003

№	Артикул	Описание
1	6LA39397000 запросить цену →	SHAFT-DRV-SCAN 11/P
2	6LA01742000 запросить цену →	PLY-WIRE-SCAN 21/P
3	6LA39410000 запросить цену →	ASYS-WIR_RP-SCAN-FRT 11/P
4	6LA39430000 запросить цену →	ASYS-WIR_RP-SCAN-RER 11/P
5	6LA39733000 запросить цену →	BRKT-MOTR-SCAN 11/P
6	6LA39739000 запросить цену →	DUMPER-MOTR 11/P
8	6LA67446000 запросить цену →	ASYS-MOTR-SCAN 11/C
11	6LA67393000 запросить цену →	SHAFT-OPN-SNS 11/P
12	44202846000 запросить цену →	SPR-OPEN-SNS 11/P
13	44202845000 запросить цену →	LVR-OPEN-SNS 11/P
14	6LA39794000 запросить цену →	GROMMET-DF 25/P
15	6LA67466000 запросить цену →	ASYS-BRKT-DF-RGT 11/P
16	44202660000 запросить цену →	SPE-WIRE-TENS 21/P
21	44202661000 запросить цену →	SPE-MOT-TNS 11/P
23	6LA39784000 запросить цену →	COVER-PILLEY 11/P
24	6LA67452000 запросить цену →	DUCT-SCAN-OUT 11/P
25	6LA39824000 запросить цену →	SCREW-SCAN-DF 25/P
101	X0-00077000 запросить цену →	S/PAN/SWWP-M3X8-NI 210/P
102	X0-00455000 запросить цену →	S/BID-M4X10-NI 210/P
105	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 510/P 105-1

14. e-STUDIO350/450 14. FEEDER-1-ASM November 2003

№	Артикул	Описание
1	6LA47898000 запросить цену →	BRKT-ROL-SEP 11/P
2	6LA66947000 запросить цену →	ASYS-GUIDE-P-SEP 21/KP
3	44201805000 запросить цену →	HLDR-SEP-ROL-DM 11/P
4	6LA47910000 запросить цену →	LEVER-RLR-PICK 11/P
5	41304047100 запросить цену →	K-ROLL-SPT 11/P MSP
6	4401964360 запросить цену →	ARBOR-SPT-F 11/P
7	4401964270 запросить цену →	ARBOR-SPT-R 11/P
8	41304506000 запросить цену →	SFT-SEP-AT 11/P
11	44201773000 запросить цену →	COV-SPE/ARBOR 21/P
12	41319491000 запросить цену →	CHIP-HLDR-SEP 21/P
13	41318610000 запросить цену →	GUIDE-P-FEED 21/P 13-1
13-1	6LA47908000 запросить цену →	GUIDE-P-FEED 21/P C--1117
14	41306012000 запросить цену →	ACTR-EMPTY-PPR 11/P
15	41318603000 запросить цену →	ARM-FEED-UNIT 11/P
16	41318604000 запросить цену →	SFT-DRV-PICK 11/P
17	41306011000 запросить цену →	ARM-RLR-PICK 21/P
18	41306002000 запросить цену →	PLY/T-PICK-20 11/P
20	41306719000 запросить цену →	ROLLER-PICK-AT 11/KP MSP
23	6LA47900000 запросить цену →	SFT-ROL-FEED 11/P
24	4401964410 запросить цену →	K-ROLL-FEED 11/P MSP
27	44201810000 запросить цену →	LEV-ROL-SEP-DM 11/P
28	6LA47895000 запросить цену →	ASYS-BRKT-CLT 11/P
32	41306504000 запросить цену →	BLT/T-194-2GT-2 11/P
33	41306502000 запросить цену →	BLT/T-124-2GT-2 11/P
35	41305501000 запросить цену →	SPR-LVR-PICK 11/P
37	6LA47892000 запросить цену →	ASYS-BRKT-FEED-UNIT 11/PP
51	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 310/P
52	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 510/P
55	X0-00730000 запросить цену →	S/SET/K-M3X4-B 110/P
57	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 810/P
59	6LA08909000 запросить цену →	S/TPS/HEX-3*8-NI 110/P

15. e-STUDIO350/450 15. FEEDER-2-ASM November 2003

№	Артикул	Описание
2	41306501000 запросить цену →	FOOT-MAIN-AT 11/P
3	6LA66921000 запросить цену →	ASYS-FRAME-FED-RER 11/P
4	6LA64841000 запросить цену →	RAIL-CSSTT-RGT 21/P
6	41306007000 запросить цену →	SLIDER-CST 61/P
7	44201611000 запросить цену →	ROLLER-FEEDER 11/KP
17	44201747000 запросить цену →	SHAFT-ID-CLUCH 11/P
32	6LA65262000 запросить цену →	ASYS-BRKT-ADU-F 11/P
34	6LA65252000 запросить цену →	ASYS-BRKT-ADU-R 11/P
35	6LA65256000 запросить цену →	ASYS-BRKT-HOLD-R 11/P
36	44201613000 запросить цену →	BUSH-ROL-FEEDER 11/P
51	X0-02069000 запросить цену →	S/TPS/BID-3X6-ZU3 2110/P
52	X0-02074000 запросить цену →	S/TPS/BID-4X8-ZU3 110/P
53	X0-02070000 запросить цену →	S/TPS/BID-3X8-ZU3 210/P
56	X0-00730000 запросить цену →	S/SET/K-M3X4-B 210/P
58	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 1210/P

16. e-STUDIO350/450 16. BYPASS-ASM November 2003

№	Артикул	Описание
3	6LA64858000 запросить цену →	TRAY-BYP-M 11/PP
4	6LA64859000 запросить цену →	TRAY-BYP-M-SUB 11/P
5	6LA28998000 запросить цену →	GUIDE-TRAY-FRT 11/D
6	6LA28999000 запросить цену →	GUIDE-TRAY-RER 11/D
10	6LA28997000 запросить цену →	ASYS-RACK-BYPASS 11/P
12	41316597000 запросить цену →	SPG-PT-TRAY-BYP 11/P
14	4400901130 запросить цену →	PAD-BRAKE 15/P
18	6LA28941000 запросить цену →	BRKT-TRAY-BYP-R 11/P
20	6LA28948000 запросить цену →	SPA-HINGE-BYPASS 11/P
22	6LA29006000 запросить цену →	LEVER-GUIDE-F 11/D
23	6LA29007000 запросить цену →	SPG-GUIDE-F 11/P
24	6LA29009000 запросить цену →	SHEET-PAD-GUIDE-F 11/KP
25	6LA64856000 запросить цену →	STOP-PAPER-BYP 11/P
101	X0-00430000 запросить цену →	S/BID-M3X6-NI 110/P
102	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 410/P
103	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 510/P
107	X0-00595000 запросить цену →	S/TPP/PAN-3X6-NI 210/P

17. e-STUDIO350/450 17. BYPASS-FEEDER-1-ASM November 2003

№	Артикул	Альт. артикул	Описание
1	6LA28899000 запросить цену →	ASYS-ROLL-SPT-L30	11/P MSP
2	6LA28863000 запросить цену →		ARBOR-SPT-BYP 11/P
4	6LA28887000 запросить цену →		SHAFT-ROL-SPT 11/P
5	6LA28921000 запросить цену →		LEVER-SPT-F 11/P
6	6LA28922000 запросить цену →		LEVER-SPT-R 11/P
10	6LA28857000 запросить цену →		ASYS-BRKT-LVR-SPT 21/P
12	6LA28862000 запросить цену →		HOLDER-ROL-SPT-BYP 11/D
14	6LA64837000 запросить цену →		ASYS-SHAFT-DRV-BYP 11/P
16	6LA64821000 запросить цену →		ASYS-FRM-DRV-BYP 11/P
17	6LA64851000 запросить цену →		PLATE-MG-BYP 11/P
19	6LA64831000 запросить цену →		BRKT-DRV-BYP 11/P
21	6LA64846000 запросить цену →		BRKT-DRV-BYP-R-N 11/P
23	6LA64832000 запросить цену →		STUD-DRV-BYP 11/P
103	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 210/P
105	6LA08900000 запросить цену →		S/HEX-M3*6-NI 110/P
106	X0-00730000 запросить цену →		S/SET/K-M3X4-B 110/P
107	X0-01989000 запросить цену →		S/TPP/BID-3X8-NI 310/P
108	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 310/P

18. e-STUDIO350/450 18. BYPASS-FEEDER-2-ASM November 2003

№	Артикул	Описание
1	6LA64868000 запросить цену →	ASYS-FRAME-BYPASS 11/C
2	6LA28967000 запросить цену →	SPL-IDLR-TR-BYPS 21/P
3	6LA28966000 запросить цену →	SHAFT-IDLR-TR-BYPS 11/P
4	6LA28965000 запросить цену →	IDLER-TR-BYPASS 21/P
6	6LA28951000 запросить цену →	ACTUATOR-BYP 11/P
7	6LA28960000 запросить цену →	SPG-T-SNSR-LOW-T 11/P
8	6LA28952000 запросить цену →	BRKT-ACT-BYP 11/P
9	6LA28963000 запросить цену →	BRKT-FRM-BYPS-F 11/P
10	6LA28805000 запросить цену →	GUIDE-BYPASS-U 11/PP
12	6LA28814000 запросить цену →	LEVER-PICK 11/P
13	6LA28815000 запросить цену →	STUD-LVR-PIC-BP 11/P
15	6LA28827000 запросить цену →	STAY-BYPASS-U 11/P
16	6LA64816000 запросить цену →	COVER-BYPASS-U 11/P
17	6LA28842000 запросить цену →	ACTR-EMP-SW-BYP 11/P
18	6LA28823000 запросить цену →	ASYS-BRKT-STOPPER 11/P
20	4401965270 запросить цену →	ARM-STOPPER 25/P
21	4401965250 запросить цену →	LEVER-STOPPER-F 11/P
23	4401965260 запросить цену →	LEVER-STOPPER-R 11/P
24	6LA28819000 запросить цену →	PLATE-ARM-PICK 11/P
26	44218398000 запросить цену →	K-ROLL-PICK-SFB 11/P MSP
28	6LA28807000 запросить цену →	SHAFT-ROL-FEED-BYPS 11/P
32	6LA28832000 запросить цену →	WEIGHT-PICK-BYP-LOW 11/P
33	6LA28834000 запросить цену →	WEIGHT-PICK-BYP-UP 11/P
34	6LA28817000 запросить цену →	SPL-ROL-FEED-BYP 11/P
35	6LA28758000 запросить цену →	CUSHION-PAD 15/P
36	4401966400 запросить цену →	PLY/T-2GT020-06 11/P
37	44218389000 запросить цену →	K-RLR-FEED-SFB 11/P MSP
40	6LA28841000 запросить цену →	ROLLER-TR-BYPASS 11/KP
45	6LA28837000 запросить цену →	SHAFT-WEIGHT-BYP 11/P
46	6LA28831000 запросить цену →	WEIGHT-PICK-BYP 11/P
47	6LA28833000 запросить цену →	WEIGHT-PICK-BYP-MID 11/P
50	6LA28839000 запросить цену →	SPG-ACTR-EMP-SW 11/P
101	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS 110/P
102	X0-02011000 запросить цену →	S/CTS-M3X8-NI 210/P
103	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 1510/P
107	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 210/P
108	6LA08900000 запросить цену →	S/HEX-M3*6-NI 210/P

19. e-STUDIO350/450 19. ALIGNING-ASM November 2003

№	Артикул	Описание
1	44201890000 запросить цену →	GUIDE-FEEDER-L 11/D
3	44201891000 запросить цену →	GUIDE-FEED-R 11/P
4	6LA67001000 запросить цену →	GUIDE-FEED-BYP 11/PP
7	6LA66907000 запросить цену →	ASYS-GUIDE-RGST-L 11/PP
8	44201537000 запросить цену →	ACT-SW-RGST-N 11/P
10	44201535000 запросить цену →	SPA-RGST-SW 21/P
12	6LA66906000 запросить цену →	ASYS-GUIDE-RGST-R 11/PP
14	6LA66967000 запросить цену →	GUIDE-COV-FED-L 11/PP
15	44201622000 запросить цену →	ROLLER-FEED-IDL 11/KP
16	44201623000 запросить цену →	BUSH-FEED-IDL 25/P
19	44201490000 запросить цену →	ROLLER-RGST-R 11/KP
20	4346312020 запросить цену →	PIN 110/P
22	44201510000 запросить цену →	ROLLER-RGST-L 11/KP
25	6LA37666000 запросить цену →	KNOB-RGST 11/P
26	6LA66911000 запросить цену →	SPG-E-RGST 21/P
29	6LA66952000 запросить цену →	BRKT-SW-RGST 11/P
30	44201627000 запросить цену →	GUIDE-OPEN-L 11/PP
32	X0-00730000 запросить цену →	S/SET/K-M3X4-B 110/P
33	6LA66968000 запросить цену →	KNOB-COVER-FEED 11/P
34	6LA37669000 запросить цену →	SCREW-LOCK-ARM 15/P
37	44201629000 запросить цену →	STOPPER-COV-FED 11/P
38	6LA67002000 запросить цену →	SPL-GUIDE-FED-BYP 11/P
51	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 310/P
52	X0-02092000 запросить цену →	S/TPP/BRZ-4X8-NI 210/P
55	6LA08913000 запросить цену →	S/TPS/HEX-4*8-NI 410/P
56	6LA08923000 запросить цену →	S/TPP/HEX-4*12-NI 210/P

20. e-STUDIO350/450 20. PLATEN-ASM November 2003

№	Артикул	Описание
2	6LA67448000 запросить цену →	ASYS-GLASS-ADF 11/PP
3	6LA39841000 запросить цену →	SPL-GLASS-ADF 21/P
11	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 210/P

21. e-STUDIO350/450 21. CRG-1-ASM November 2003

№	Артикул	Описание
4	6LA39553000 запросить цену →	REFLECTOR-LAMP 11/D
8	6LA39548000 запросить цену →	COVER-INV 11/P
9	6LA08916000 запросить цену →	S/TPP/HEX-3X6-NI 210/P
10	6LA08900000 запросить цену →	S/HEX-M3*6-NI 210/P
19	6LA08908000 запросить цену →	S/TPS/HEX-3*6-NI 510/P
22	6LA39577000 запросить цену →	MYLAR-HRNS-INV 31/KP

22. e-STUDIO350/450 22. CRG-2-ASM November 2003

№	Артикул	Альт. артикул	Описание
1	6LA62890000 запросить цену →		ASY-CH-MAIN 11/C
2	44203518000 запросить цену →		MYLAR-M-CH 11/KP
4	6LA62891000 запросить цену →		SFT-WIRE-CLN 11/P
6	44203503000 запросить цену →		TERMINAL-CH-M-F 11/P
8	44203517000 запросить цену →		HOOK-R-CH-M 11/P
9	44203505000 запросить цену →		TERMINAL-CH-M-R 11/P
10	4408672510 запросить цену →	WIRE-CH-363	15/S MSP
11	4407402190 запросить цену →		SPRING-TENS-CH 15/P
12	4407682120 запросить цену →		HANGER-WIRE 11/P
13	44203510000 запросить цену →		LID-TERM-F 11/P
14	44203512000 запросить цену →		LID-TERM-R 11/P
15	4408672480 запросить цену →	GRID-220	11/KP MSP
17	44203519000 запросить цену →		SPL-CH-M 11/P
21	44203522000 запросить цену →		HLD-PAD-CH-M 21/P
51	X0-00595000 запросить цену →		S/TPP/PAN-3X6-NI 210/P

23. e-STUDIO350/450 24. TRANSPORT-CHARGER-ASM November 2003

№	Артикул	Описание
5	44203833000 запросить цену →	MYLAR-TR-GUIDE 11/KP
6	4400674790 запросить цену →	WIRE-CH-060*353 25/S MSP
7	4407402190 запросить цену →	SPRING-TENS-CH 25/P
8	4407682120 запросить цену →	HANGER-WIRE 21/P
10	44203847000 запросить цену →	COVER-TERM-TR 11/P
11	6LA63603000 запросить цену →	GUIDE-CHARGR-TR 11/P
14	44203845000 запросить цену →	SPL-GUIDE-CH-TR 11/P
17	44203887000 запросить цену →	PLT-G-TRM-TCH 11/P
19	6LA63607000 запросить цену →	GUIDE-TR-SUB 31/P
51	X0-02096000 запросить цену →	S/TPP/BRZ-3X8-NI 210/P
52	X0-02115000 запросить цену →	S/TP/FPAN2/S-3X8-NI 210/P
53	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 110/P

24. e-STUDIO350/450 25. CLEANER-ASM November 2003

№	Артикул	Альт. артикул	Описание
1	6LA62866000 запросить цену →		SHEET-TONER-FULL 15/P
2	44203449000 запросить цену →		K-CASE-AUG-CLN 11/PP
3	6LA62871000 запросить цену →		BRKT-BLADE 11/P
4	6LA27554000 запросить цену →	BL-3520D	11/S CSP
7	44203428000 запросить цену →		GEAR-AUGER 11/P
8	6LA62855000 запросить цену →		NOZZLE-CLNR 11/P
9	6LA62865000 запросить цену →		HLDR-TONER-FULL 11/P
10	6LA62858000 запросить цену →		COVER-NOZZLE-CLNR 11/P
12	41305536000 запросить цену →		SPD-SCRPR-DRUM 31/P
13	41306133000 запросить цену →		SCRAPER-DRUM 33/P MSP
15	44203414000 запросить цену →		MYLAR-BLADE-BK 11/KP
16	44203410000 запросить цену →		SEAL-CLN-F 15/P
17	44203412000 запросить цену →		SEAL-CLN-R 15/P
18	44203416000 запросить цену →		K-BLADE-REC 11/KP
21	44203435000 запросить цену →		WASHER-CLN-AUG 15/P
22	6LA62856000 запросить цену →		SEAL-NOZZLE-CLNR 11/KP
24	44203436000 запросить цену →		KNOB-CLN-AUG 11/P
25	6LA62915000 запросить цену →		ROOF-CLNR-TOP 11/P
26	6LA62881000 запросить цену →		ASYS-RAIL-CLN-LWR 11/KP
27	6LA62862000 запросить цену →		HLDR-TONER-SNSR 11/P
29	6LA63802000 запросить цену →		RAIL-CLN-A 11/P
30	44203745000 запросить цену →		GUIDE-CLN-RGST 11/P
31	6LA75501000 запросить цену →		LBL-HNDL-CLNR 11/KP
34	6LA63701000 запросить цену →		RAIL-CLN-B 11/P
51	X0-00426000 запросить цену →		S/BID-M3X4-NI 210/P
52	X0-02095000 запросить цену →		S/TPP/BRZ-3X10-NI 210/P
55	6LA65682000 запросить цену →		SCREW-CLNR-DEV 210/P
58	X0-00595000 запросить цену →		S/TPP/PAN-3X6-NI 310/P
60	X0-02069000 запросить цену →		S/TPS/BID-3X6-ZU3 310/P
62	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 210/P

25. e-STUDIO350/450 26. DEVELOPER-ASM November 2003

№	Артикул	Описание
3	6LA60781000 запросить цену →	ASYS-HLDR-MG-FRT 11/P
4	6LA60870000 запросить цену →	ASYS-HLDR-MG-RER 11/P
5	44204048000 запросить цену →	K-DOCTOR-MG 11/P
6	44204050000 запросить цену →	SPC-PUSH-MG 25/P
10	44204057000 запросить цену →	PLT-ADJUST-MG 11/P
15	44204339000 запросить цену →	BUSH-0612*06F-M 15/P
18	6LA60771000 запросить цену →	ASYS-PLATE-DEV-RER 11/P
20	44204079000 запросить цену →	PLT-DEV-BIAS 11/C
21	44204080000 запросить цену →	COV-DEV-FRONT 11/P
22	44204084000 запросить цену →	SEAL-SIDE-MG-F 15/P
23	44204085000 запросить цену →	SEAL-SIDE-MG-R 15/P
24	44204127000 запросить цену →	K-COV-DEV-MIX 11/P
27	6LA65683000 запросить цену →	SCREW-HLDR-MG 210/P
28	6LA65682000 запросить цену →	SCREW-CLNR-DEV 110/P
30	44204120000 запросить цену →	K-COV-DEV-MG 11/P
52	X0-02096000 запросить цену →	S/TPP/BRZ-3X8-NI 810/P
53	X0-01726000 запросить цену →	S/BID-M3X6-BSNI 210/P
54	X0-00084000 запросить цену →	S/PAN/SWWP-M3X8-BSNI 410/P
55	X0-02046000 запросить цену →	S/TP/PAN2/S-3X8-NI 110/P

26. e-STUDIO350/450 27. DEV-STAY-ASM November 2003

№	Артикул	Описание
1	6LA65334000 запросить цену →	STAY-DEV 11/P
2	44204162000 запросить цену →	TERM-BIAS-DEV 11/P
3	44204163000 запросить цену →	PLT-TERM-BIAS 11/P
4	44204164000 запросить цену →	SEAL-STAY-DEV 11/KP
12	44204165000 запросить цену →	PLATE-BIAS-SUB 11/P
51	6LA08917000 запросить цену →	S/TPP/HEX-3*8-NI 110/P
52	X0-02063000 запросить цену →	S/TPS/PAN-4X8-ZU3 110/P

Каталог очень большой (657 позиций). Показаны первые 26 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
