Toshiba e-studio 230/ 280 — каталог запчастей со схемами

Содержание

• 1. MULTIFUNCTIONAL DIGITAL SYSTEMS
• 2. e-STUDIO230/280 COVER-2-ASM JUNE 2004
• 3. e-STUDIO230/280 CONTROL-PANEL-ASM JUNE 2004
• 4. e-STUDIO230/280 BASE-FRAME-ASM JUNE 2004
• 5. e-STUDIO230/280 FRONT-FRAME-ASM JUNE 2004
• 6. e-STUDIO230/280 REAR-FRAME-1-ASM JUNE 2004
• 7. e-STUDIO230/280 REAR-FRAME-2-ASM JUNE 2004
• 8. e-STUDIO230/280 CASE-SYS-ASM JUNE 2004
• 9. e-STUDIO230/280 CASE-LGC-ASM JUNE 2004
• 10. e-STUDIO230/280 LASER-OPTICAL-UNIT-ASM JUNE 2004

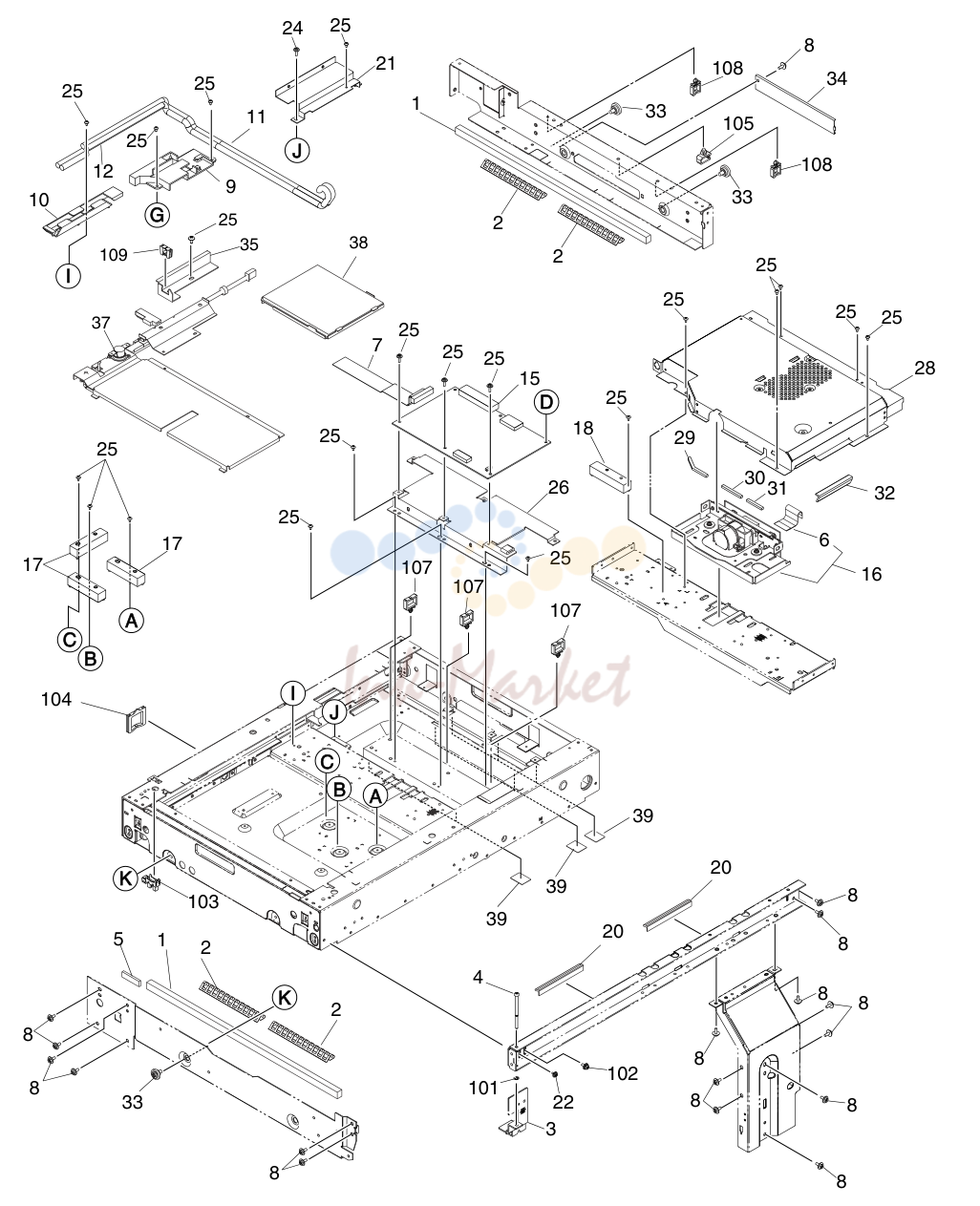

• 11. e-STUDIO230/280 OPTICAL-FRAME-ASM JUNE 2004

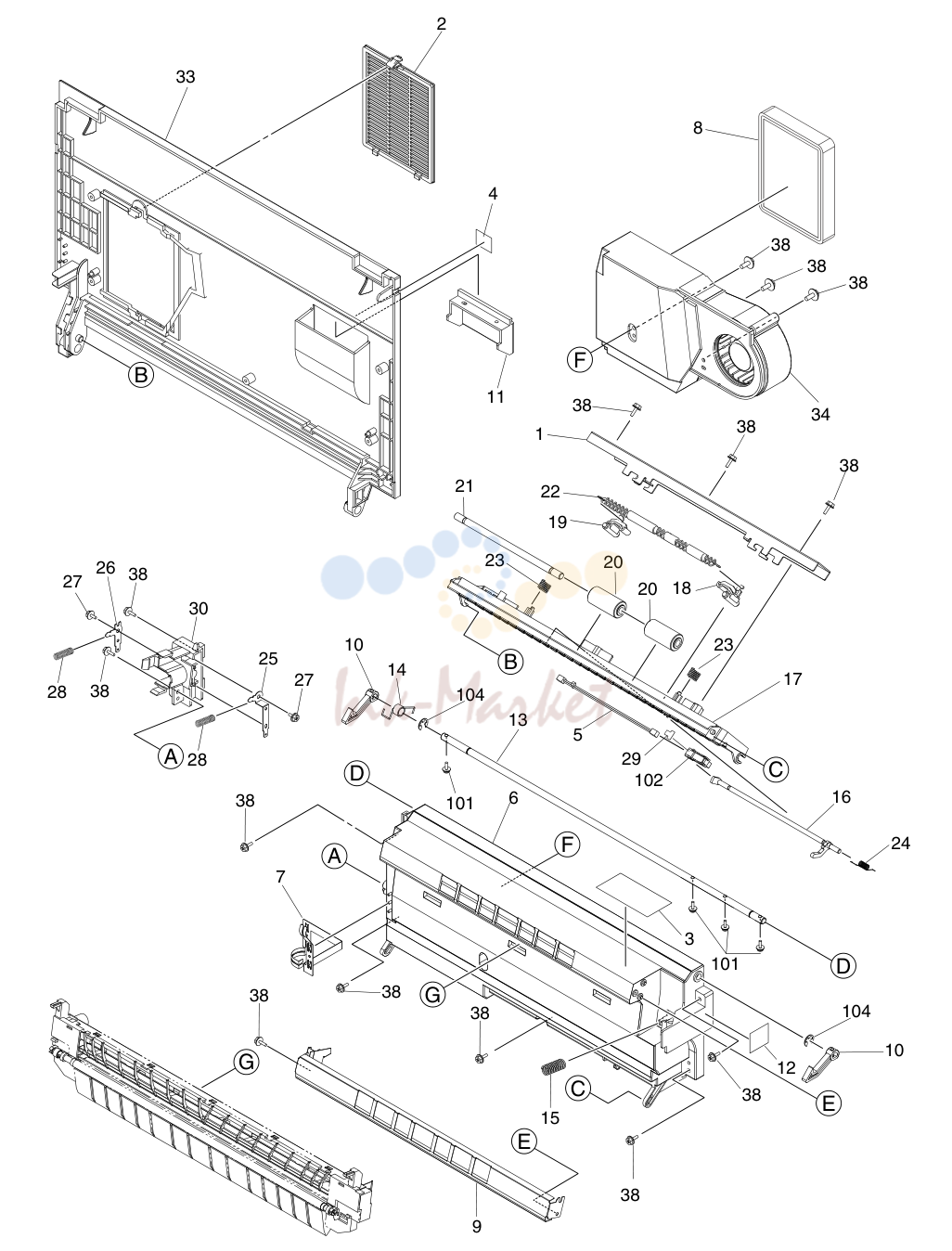

• 12. e-STUDIO230/280 COVER-GUIDE-ASM JUNE 2004

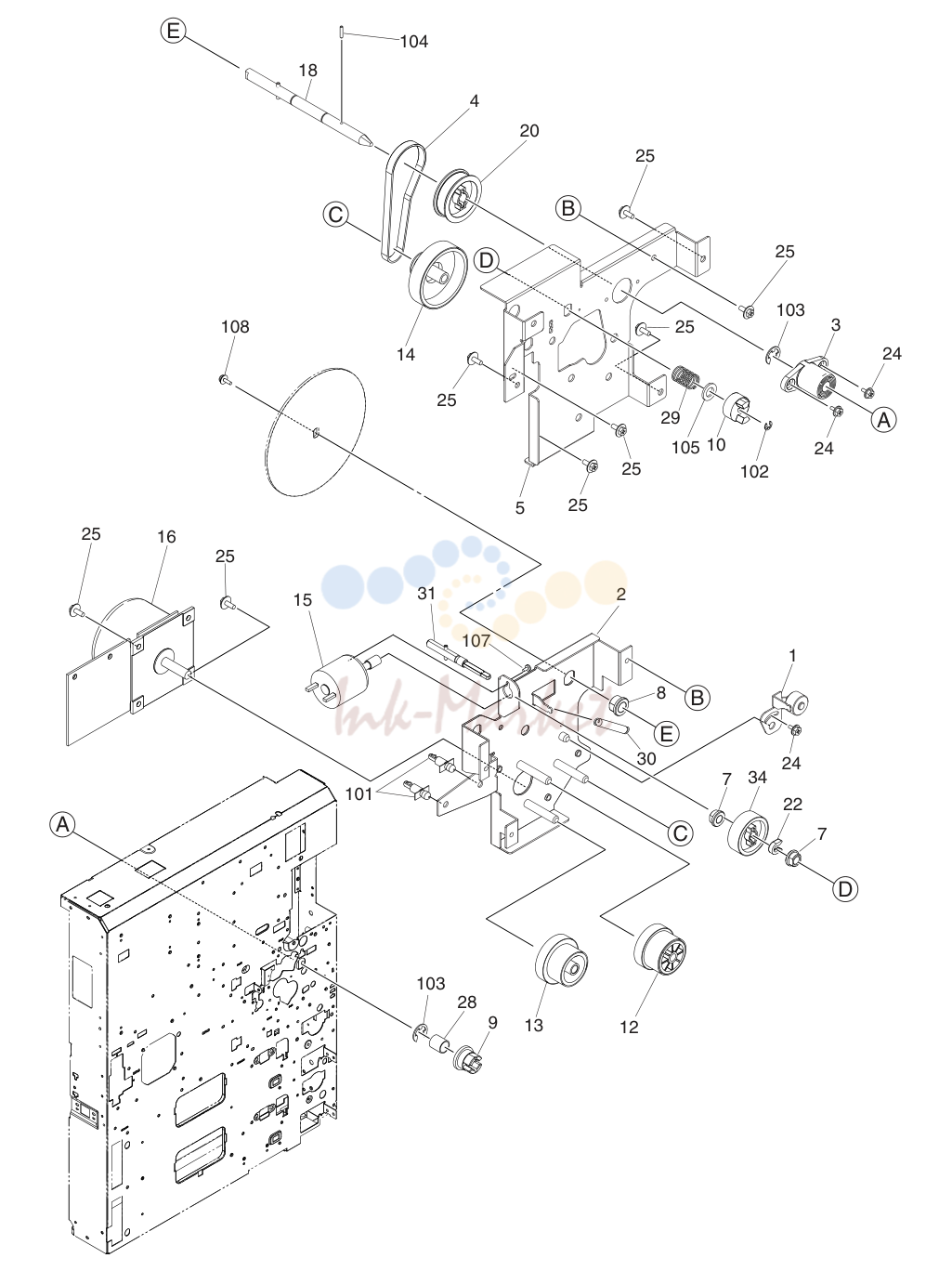

• 13. e-STUDIO230/280 MAIN-DRIVE-ASM JUNE 2004

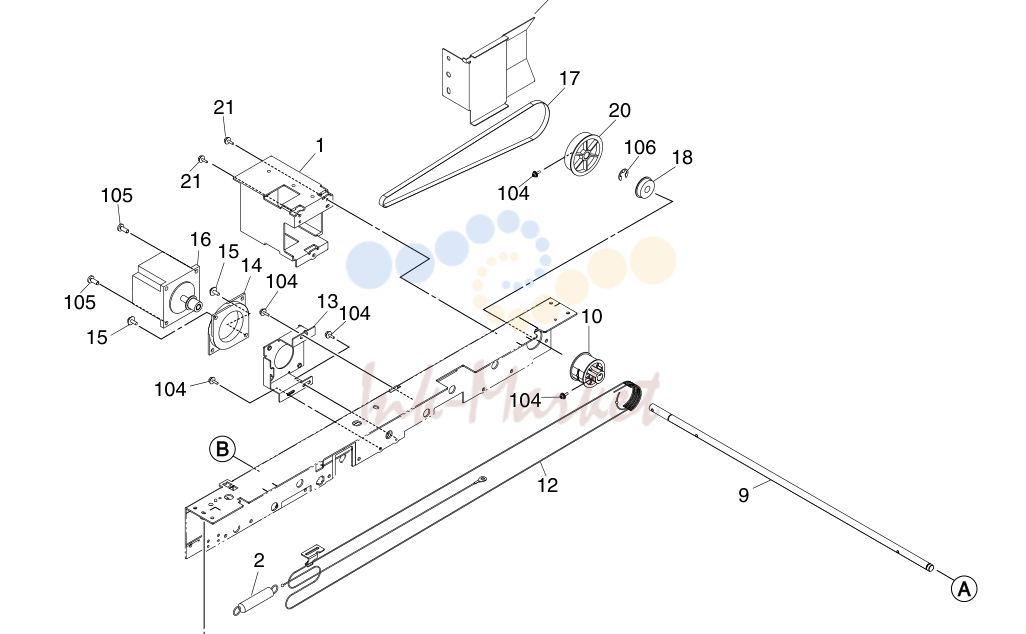

• 14. e-STUDIO230/280 OPTICAL-DRIVE-ASM JUNE 2004

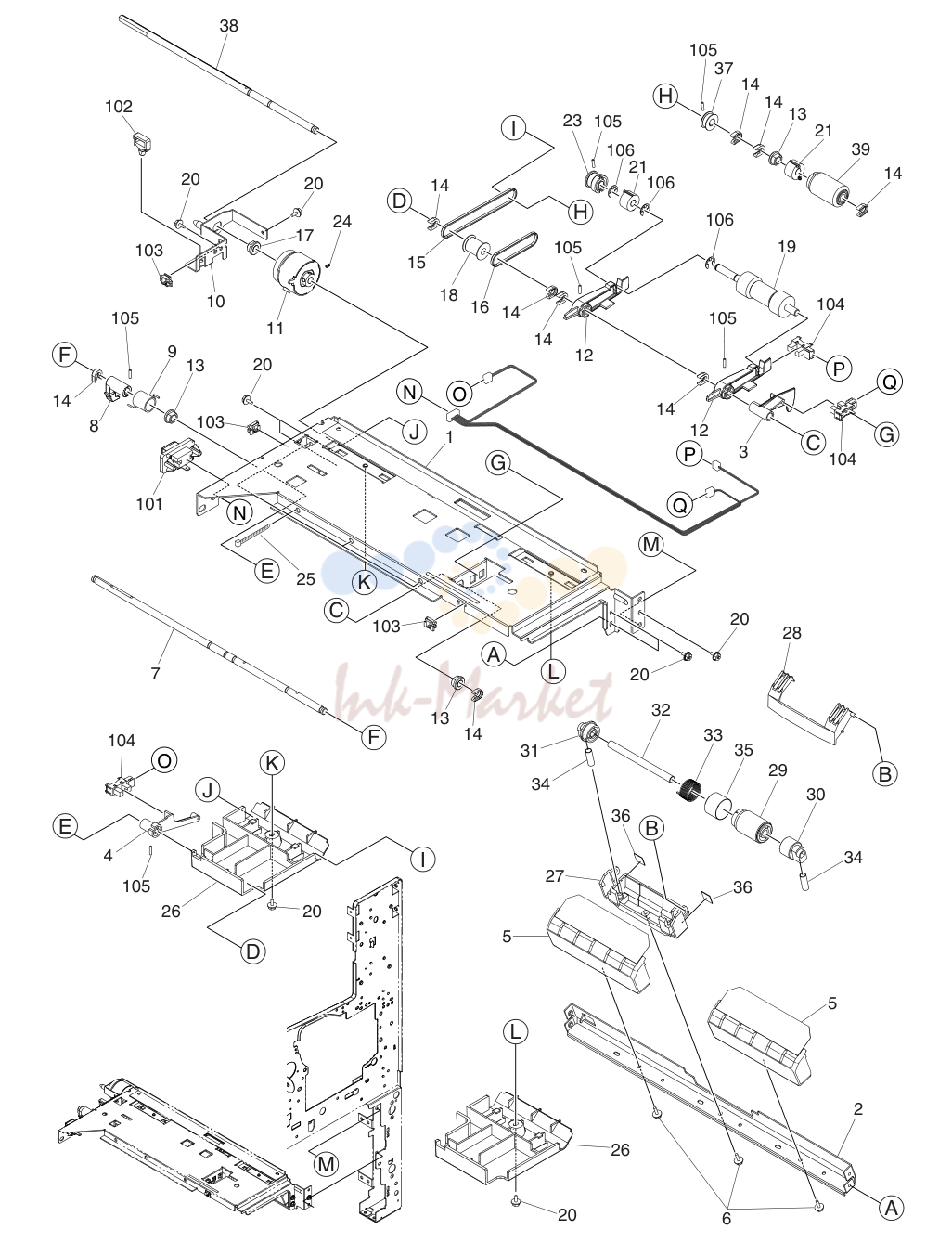

• 15. e-STUDIO230/280 FEEDER-1-ASM JUNE 2004
• 16. e-STUDIO230/280 FEEDER-2-ASM JUNE 2004

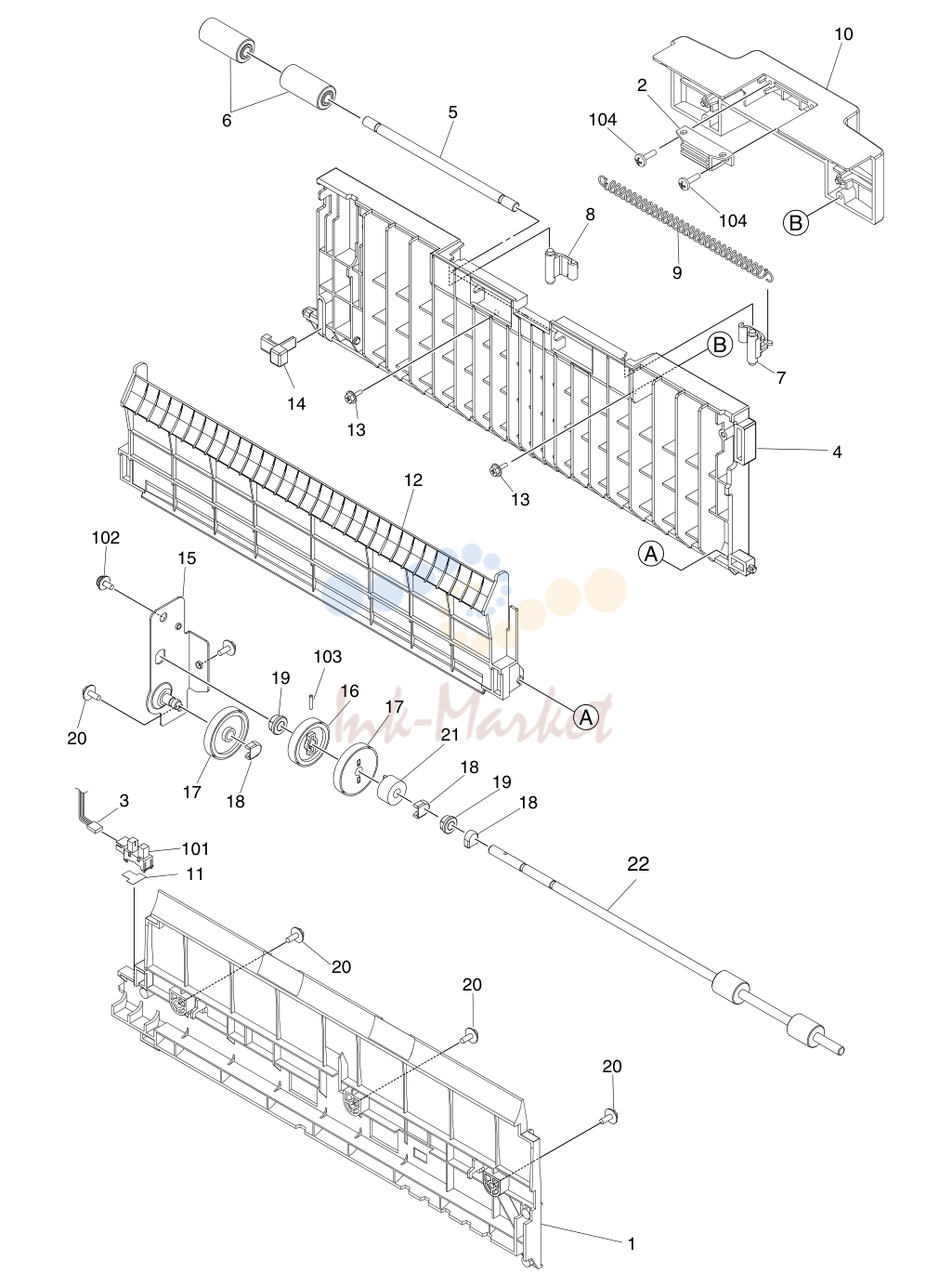

• 17. e-STUDIO230/280 FEEDER-3-ASM JUNE 2004

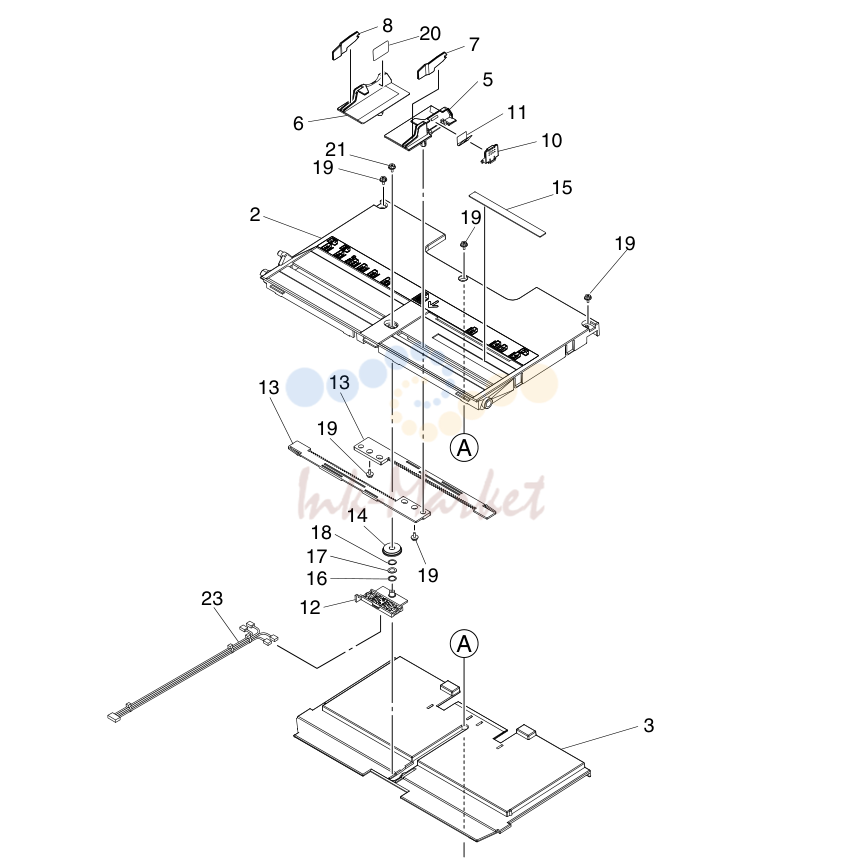

• 18. e-STUDIO230/280 BYPASS-ASM JUNE 2004

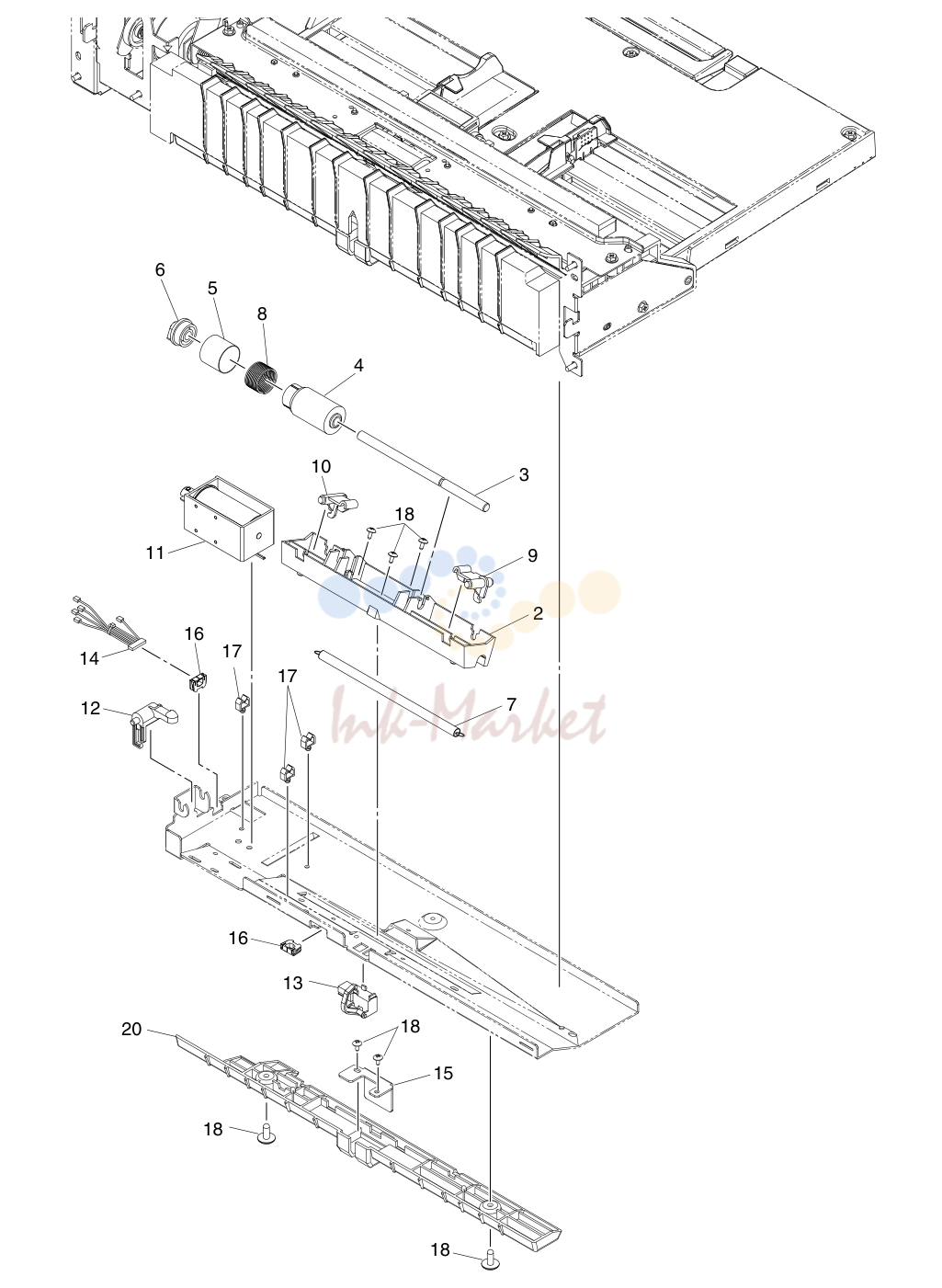

• 19. e-STUDIO230/280 BYPASS-FEEDER-1-ASM JUNE 2004

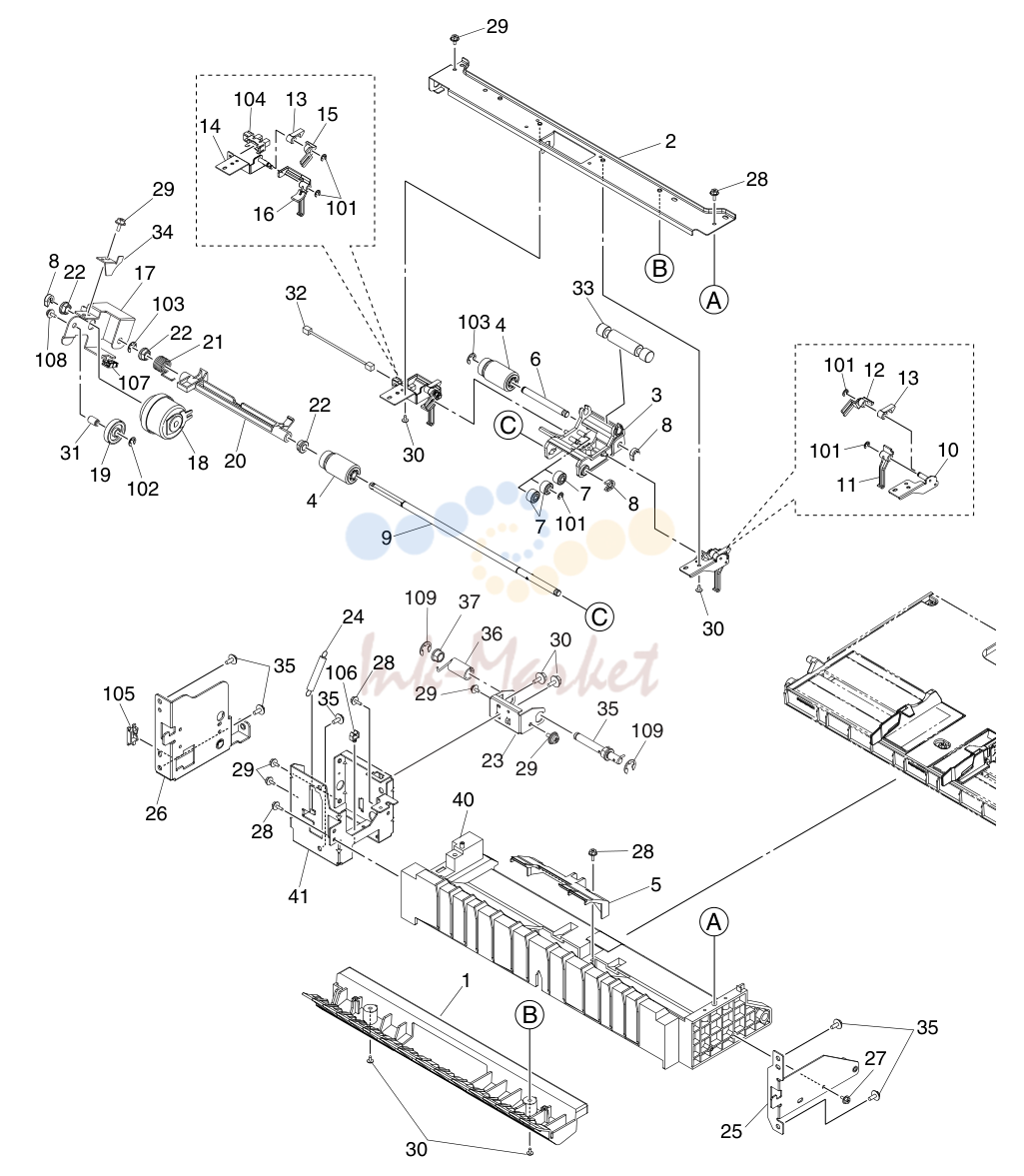

• 20. e-STUDIO230/280 BYPASS-FEEDER-2-ASM JUNE 2004

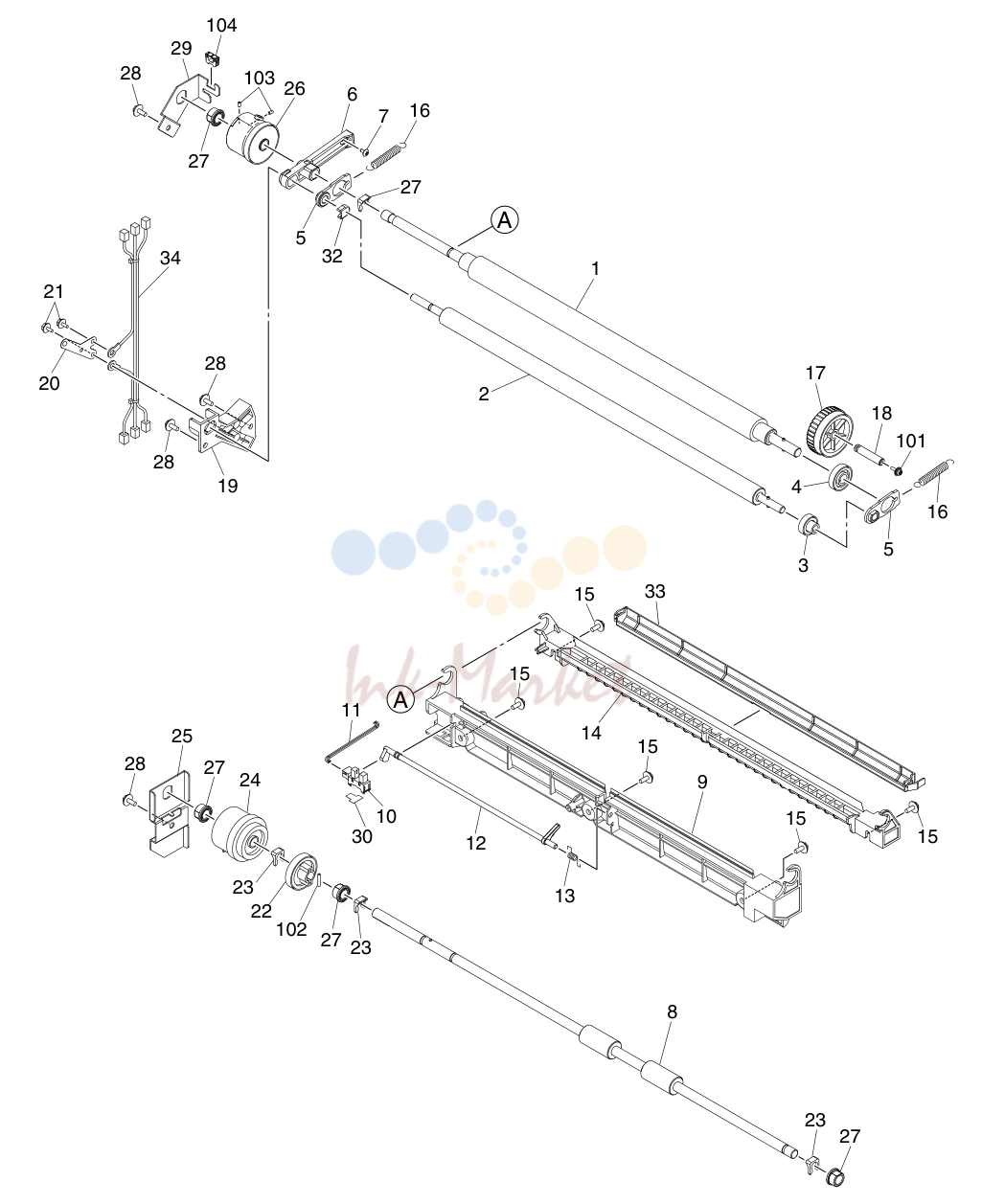

• 21. e-STUDIO230/280 ALIGNING-ASM JUNE 2004

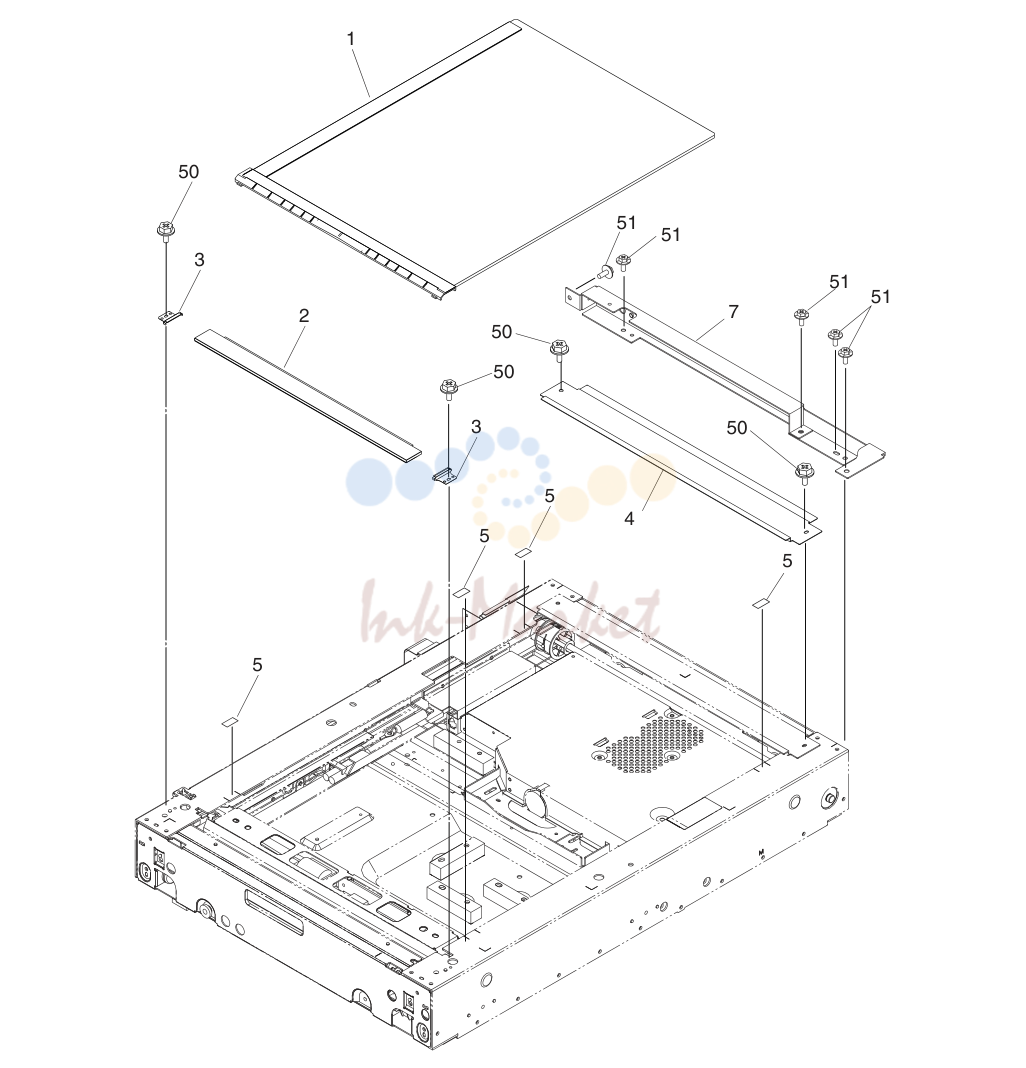

• 22. e-STUDIO230/280 PLATEN-ASM JUNE 2004

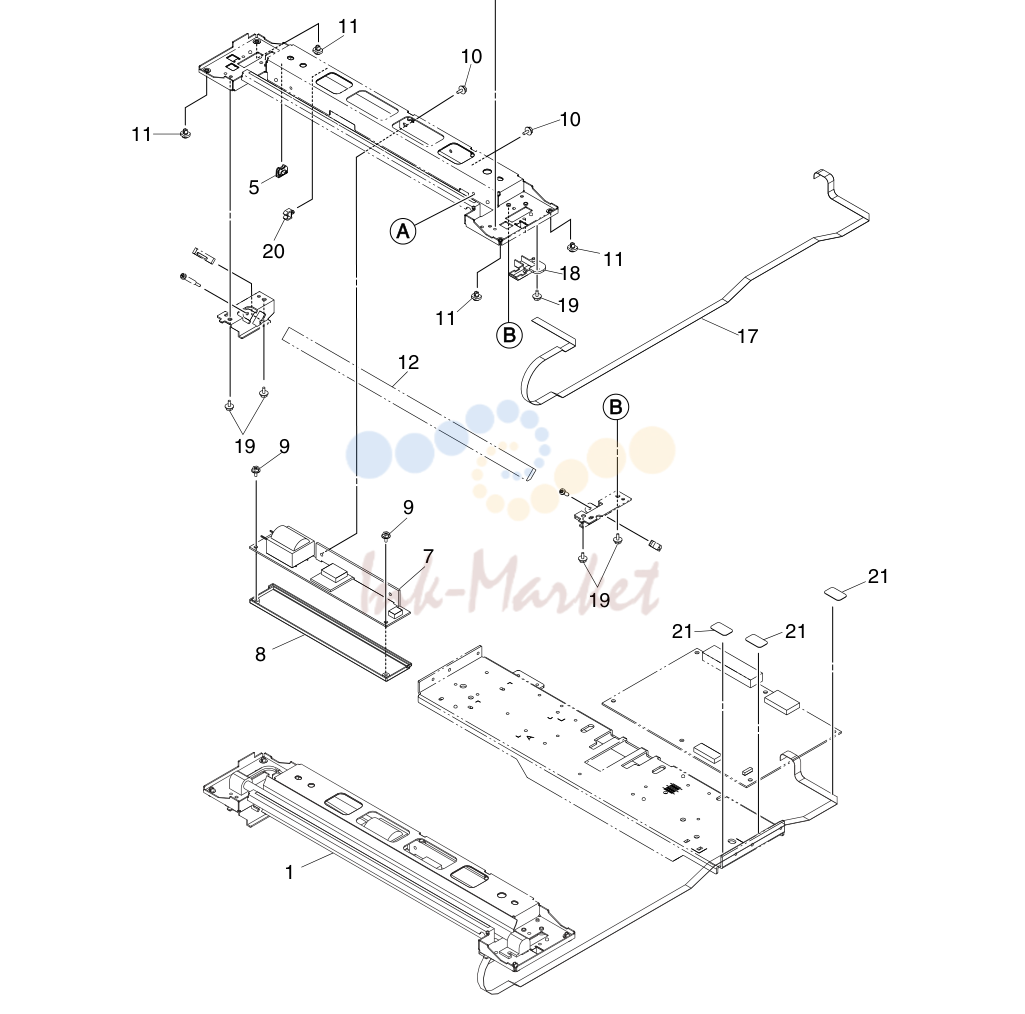

• 23. e-STUDIO230/280 CRG-1-ASM JUNE 2004

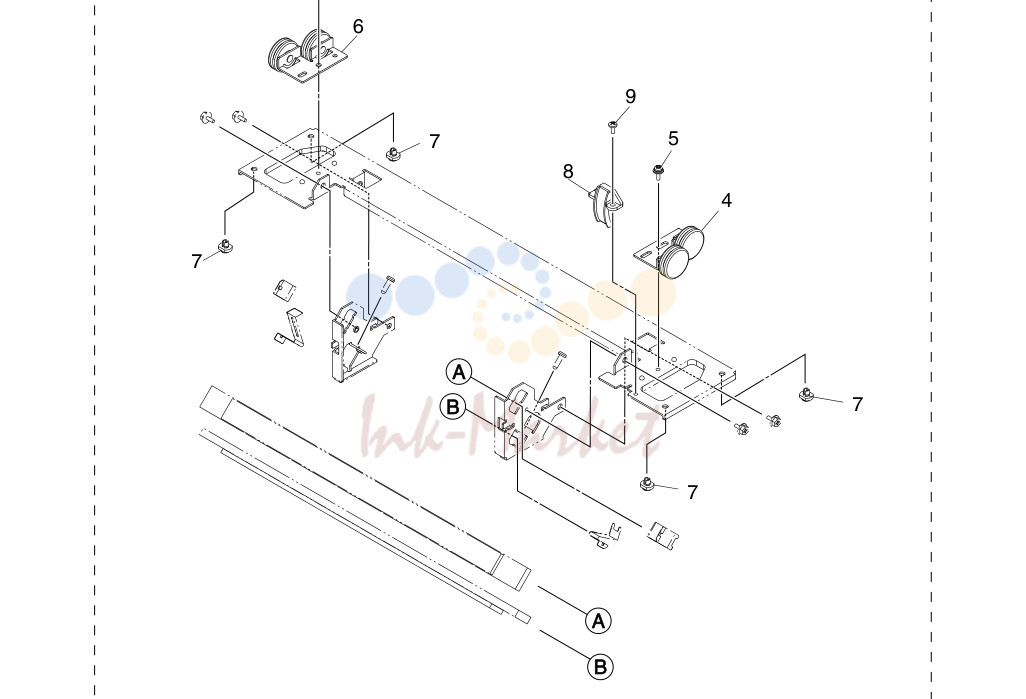

• 24. e-STUDIO230/280 CRG-2-ASM JUNE 2004

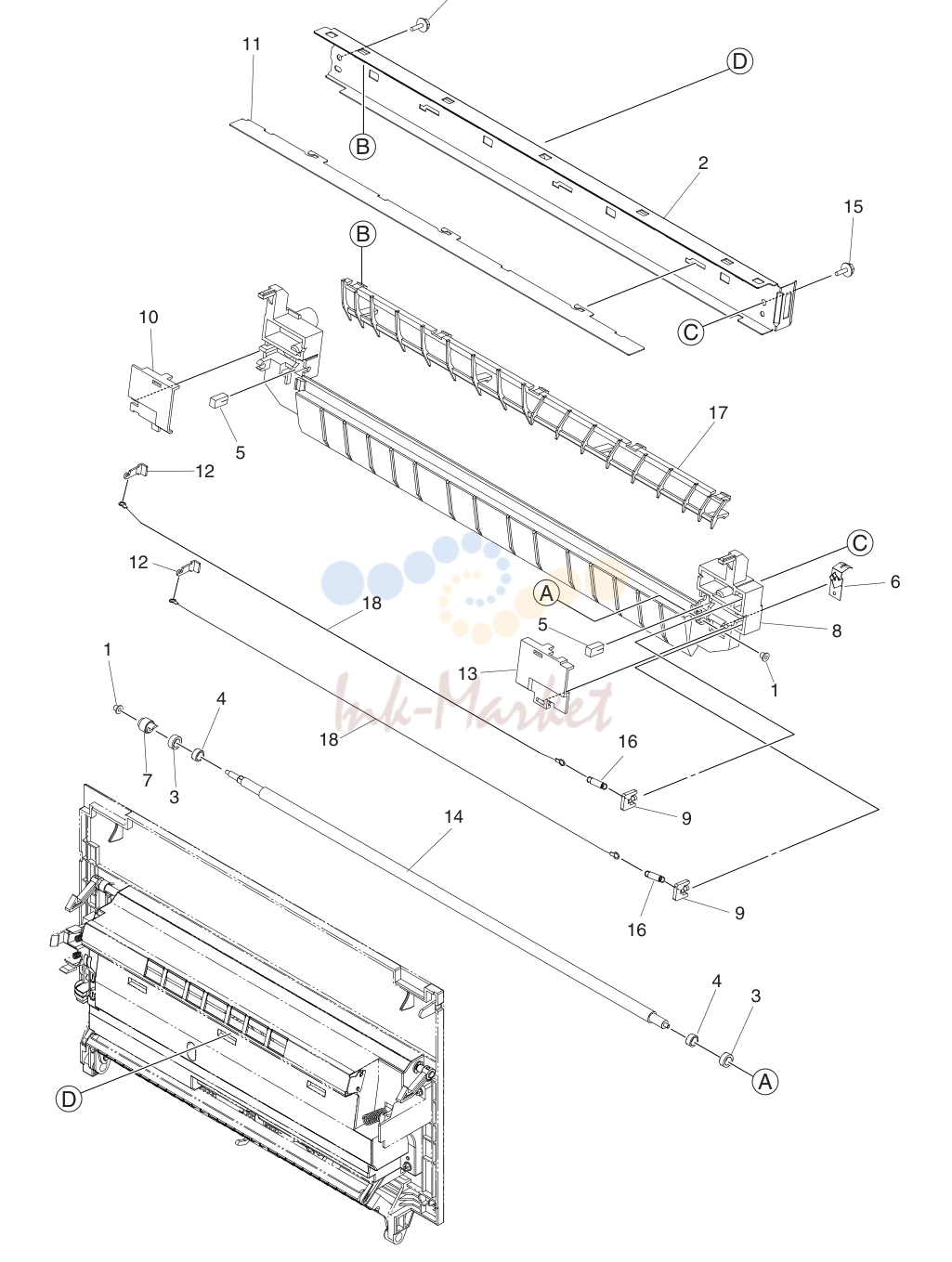

• 25. e-STUDIO230/280 TRANSPORT-CHARGER-ASM JUNE 2004
• 26. e-STUDIO230/280 CLEANER-ASM JUNE 2004

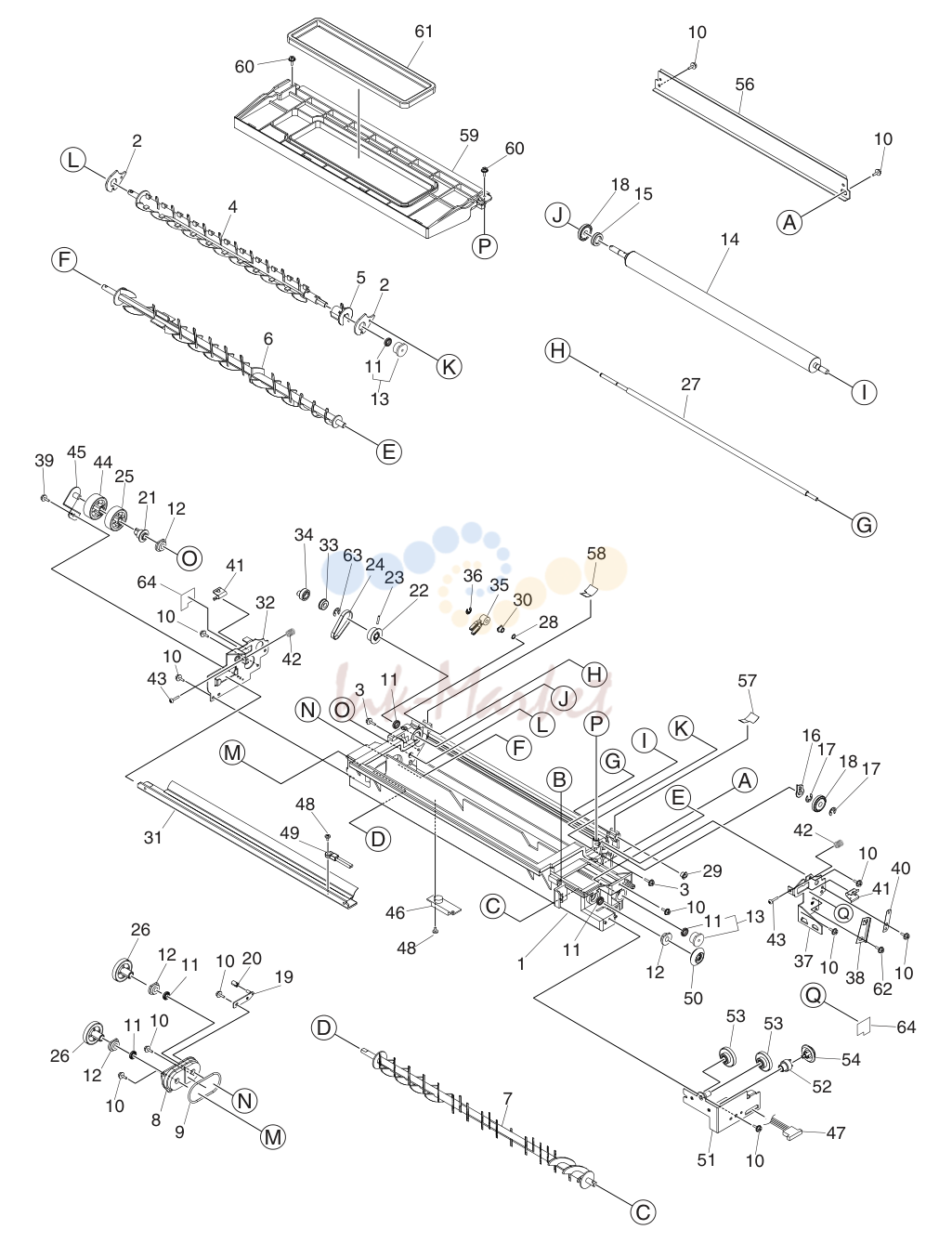

• 27. e-STUDIO230/280 DEVELOPER-ASM JUNE 2004

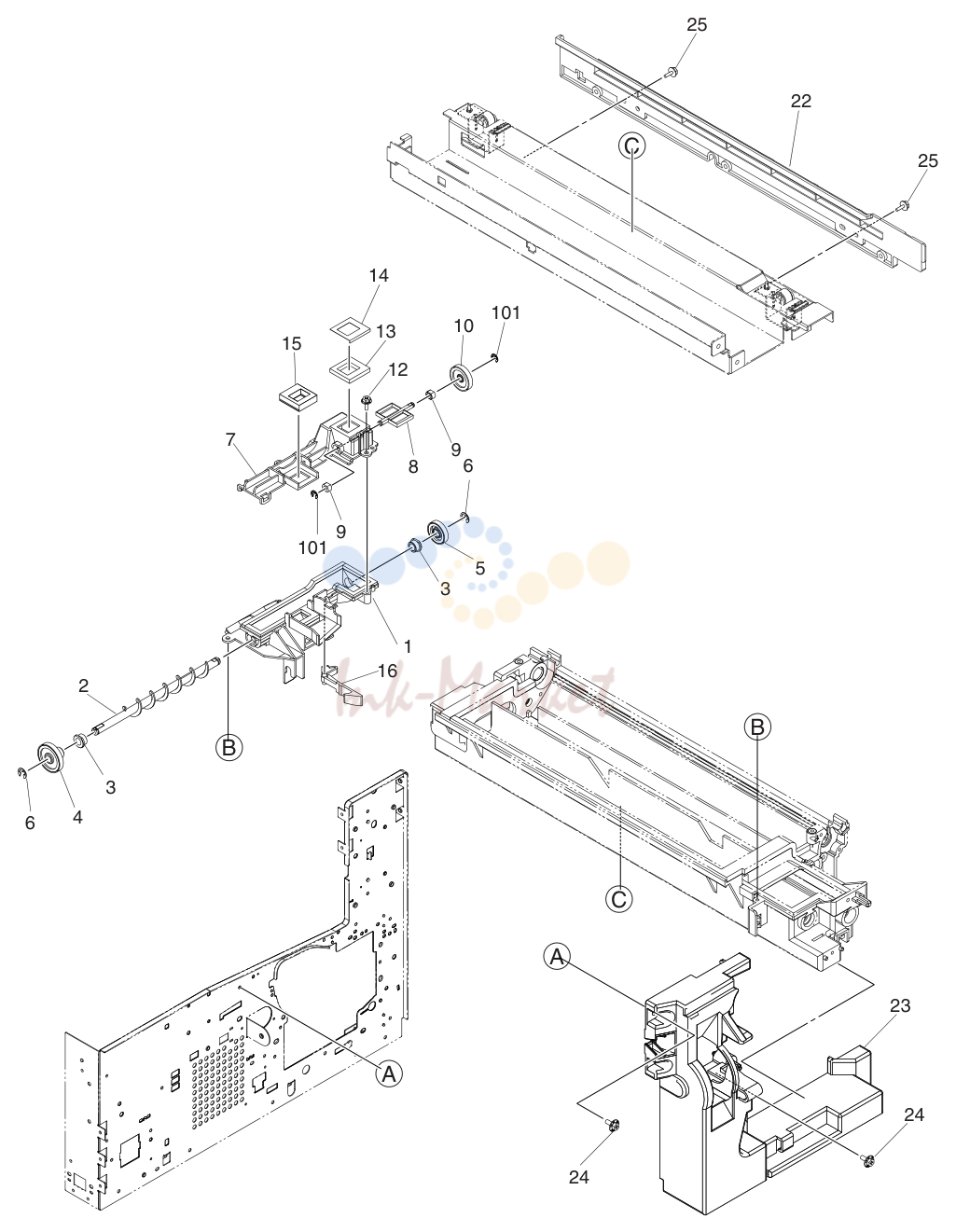

• 28. e-STUDIO230/280 RECYCLE-ASM JUNE 2004
• 29. e-STUDIO230/280 FUSER-ASM JUNE 2004
• 30. e-STUDIO230/280 EXIT-ASM JUNE 2004
• 31. e-STUDIO230/280 ADU-ASM JUNE 2004
• 32. e-STUDIO230/280 DRAWER-ASM JUNE 2004
• 33. e-STUDIO230/280 PWA-LGC-1 JUNE 2004
• 34. e-STUDIO230/280 DOWNLOAD JIGS JUNE 2004
• 35. e-STUDIO230/280 REPLACE UNIT JUNE 2004
• 36. e-STUDIO230/280 PM-KIT JUNE 2004

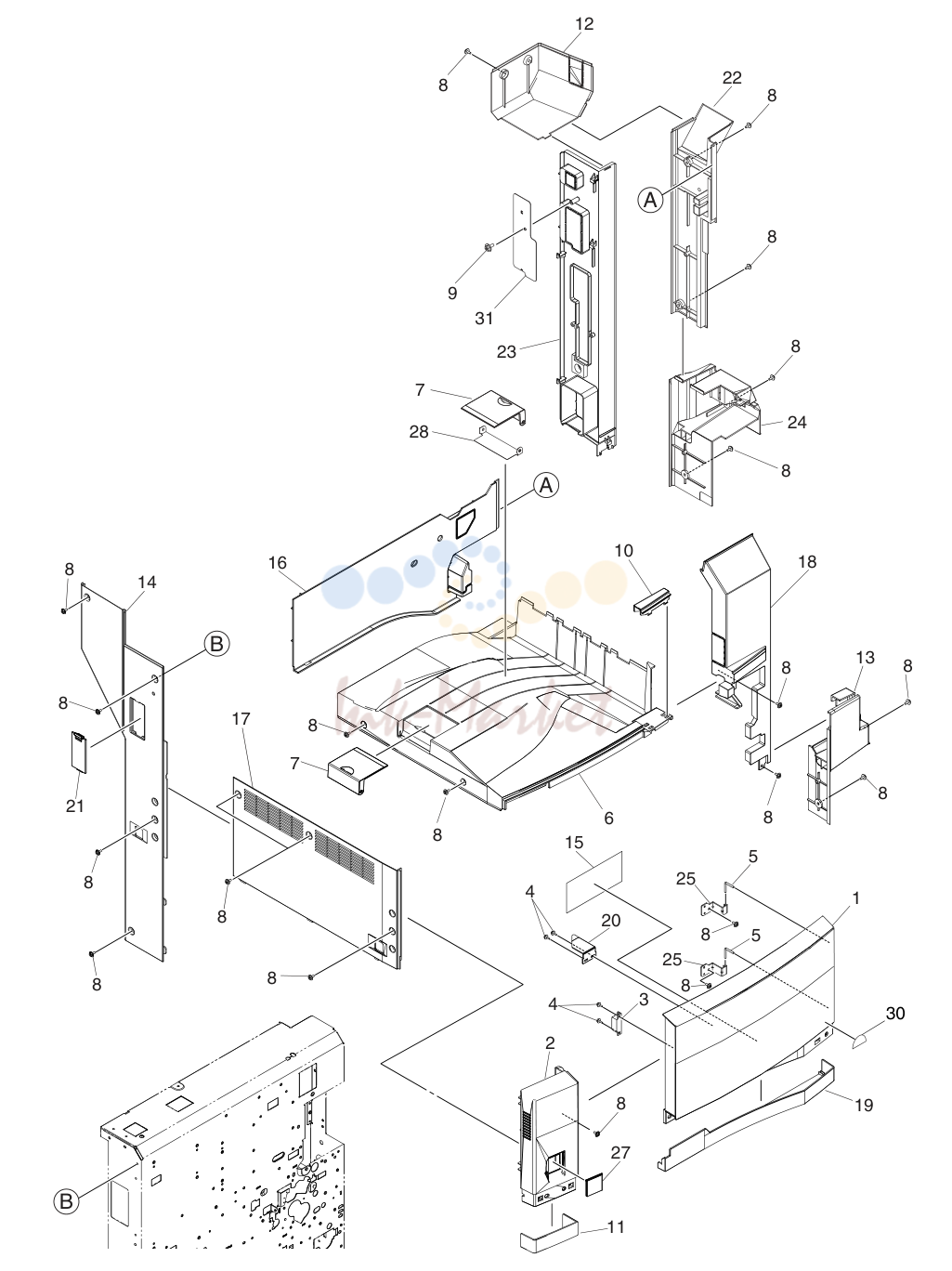

1. MULTIFUNCTIONAL DIGITAL SYSTEMS

№	Артикул	Альт. артикул	Описание
2	6LA80745000 запросить цену →		ASYS-COV-FRT-STY-UPR 11/PP
4	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 410/P
5	6LA60573000 запросить цену →		PIN-COVER-FRT 21/P
6	6LA80702000 запросить цену →		COVER-TRAY 11/PP
7	6LA60622000 запросить цену →		COVER-STOP-PAPER 21/P
8	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 2110/P
9	6LA08921000 запросить цену →		S/TPP/HEX-4*8-NI 110/P
10	6LA80713000 запросить цену →		COVER-TRAY-SUB 11/PP
11	6LA60618000 запросить цену →		COVER-FRT-STY-LWR 11/P
12	6LA80963000 запросить цену →		COVER-RGT-UPR 11/PP
13	6LA80982000 запросить цену →		COVER-HINGE-FRT 11/PP
14	6LA80802000 запросить цену →		COVER-LFT-RER 11/PP
15	6LA91422000 запросить цену →		LBL-O-TONER-FRT 11/KP
16	6LA80923000 запросить цену →		COVER-TRAY-BCK 11/PP
17	6LA80763000 запросить цену →		ASY-COV-LFT 11/PP
18	6LA80782000 запросить цену →		COVER-FRAME-FRT 11/PP
19	6LA60614000 запросить цену →		COVER-FRT-LWR 11/PP
20	6LA60576000 запросить цену →		BRKT-PUSH-SW 11/P
21	6LA60630000 запросить цену →		COVER-LFT-RER-LGC 11/P
22	6LA80709000 запросить цену →		ASYS-COVER-RGT 11/PP
23	6LA80708000 запросить цену →		ASYS-COV-RGT-LFT 11/PP
24	6LA80992000 запросить цену →		COVER-HINGE-RER 11/PP
25	6LA83542000 запросить цену →		BRKT-HINGE-FRT 21/P
27	6LA60531000 запросить цену →		LID-SW 11/P
28	6LA80707000 запросить цену →		ASYS-BRKT-STOPPER 11/P
30	6LA47530000 запросить цену →		LBL-ENERGY-T-PS 15/KP

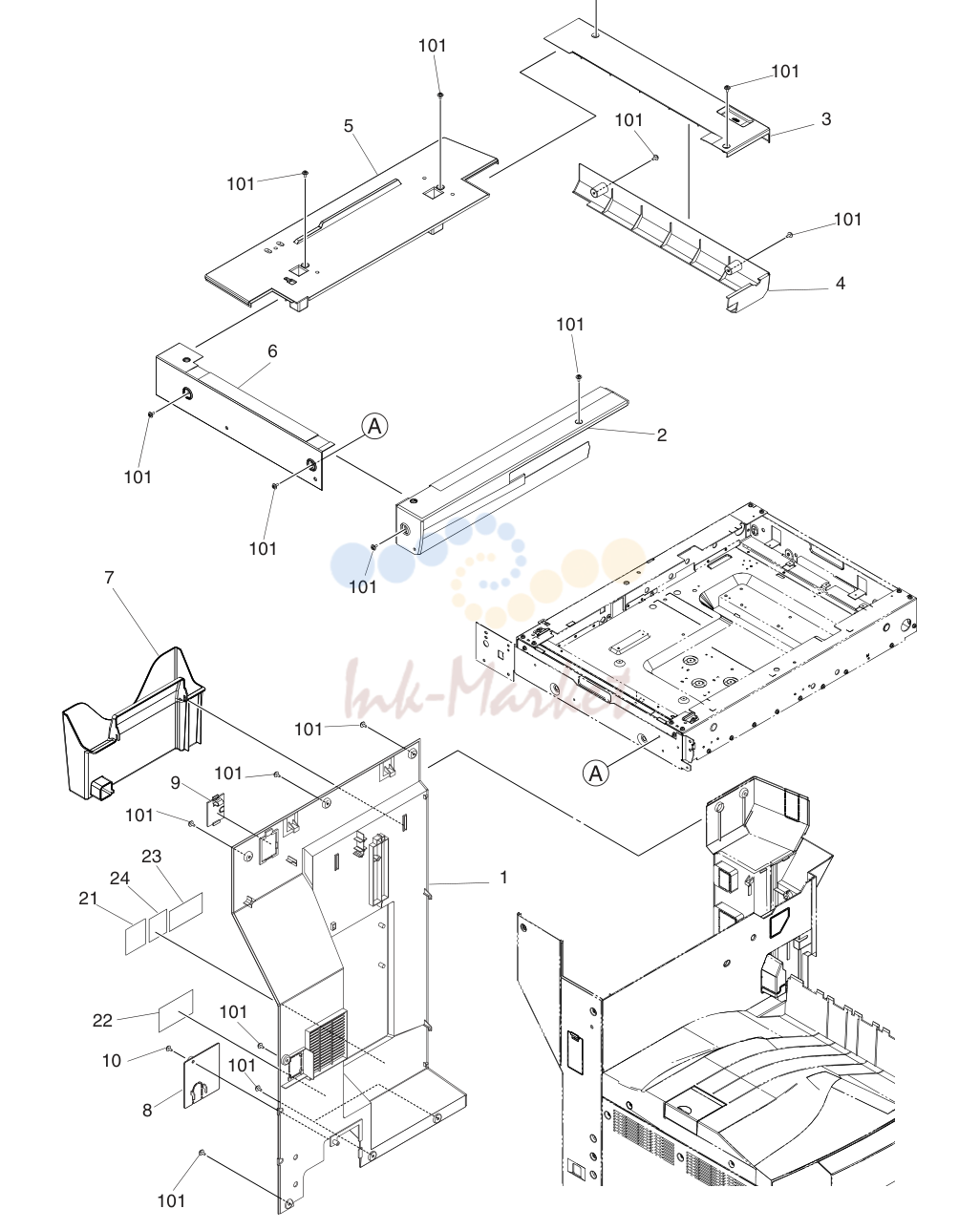

2. e-STUDIO230/280 COVER-2-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA80942000 запросить цену →		COVER-RER 11/PP
2	6LA80903000 запросить цену →		COVER-TP-FRT-SCAN 11/PP
3	6LA86482000 запросить цену →		ASYS-COVER-TP-RGT-U 11/PP
4	6LA80884000 запросить цену →		COVER-TP-RGT-SCAN-L 11/PP
5	6LA80863000 запросить цену →		COVER-TP-RER-SCAN 11/PP
6	6LA80843000 запросить цену →		COVER-TP-LFT-SCAN 11/PP
7	6LA60605000 запросить цену →		POCKET-MANUAL 11/P
8	6LA80943000 запросить цену →		COVER-CNTR 11/PP
9	6LA60633000 запросить цену →		COVER-DF-CONECT 11/P
10	6LA08921000 запросить цену →		S/TPP/HEX-4*8-NI 110/P
22	6LA47529000 запросить цену →		LBL-LASER 11/KP
101	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 1710/P

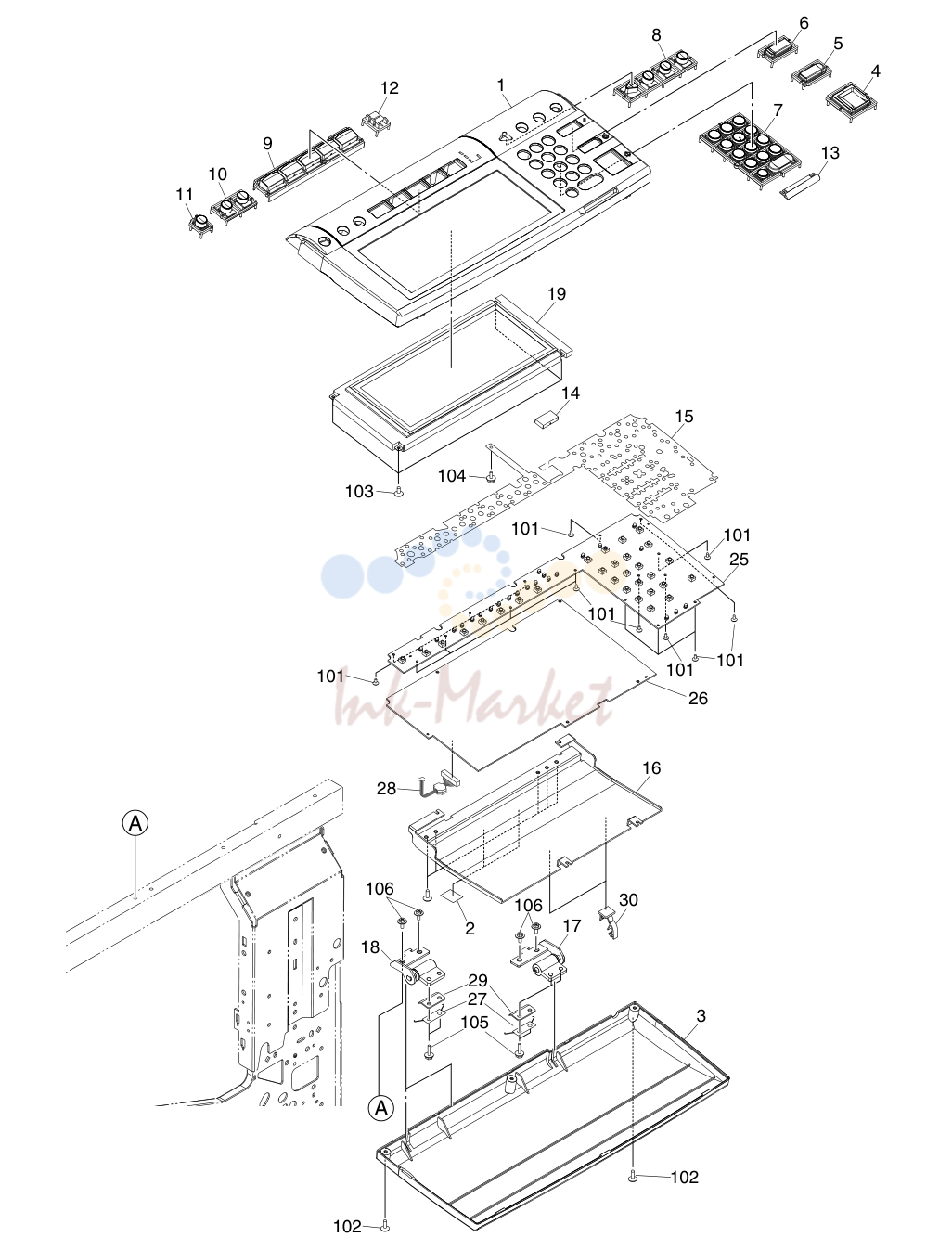

3. e-STUDIO230/280 CONTROL-PANEL-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA37030000 запросить цену →		ASYS-COV-CONPANE-UPR-U 11/PP
2	6LA37038000 запросить цену →		SHEET-BLIND 25/P
3	6LA37004000 запросить цену →		COVER-CONPANE-LWR 11/PP
4	6LA37007000 запросить цену →		KEY-START 11/D
5	6LA37008000 запросить цену →		KEY-STOP 11/D
6	6LA37009000 запросить цену →		KEY-FC 11/D
7	6LA37010000 запросить цену →		KEY-TEN 11/D
8	6LA37011000 запросить цену →		KEY-FUNCTION-A 11/D
9	6LA37012000 запросить цену →		KEY-FUNCTION-B 11/D
10	6LA37013000 запросить цену →		KEY-FUNCTION-C 11/D
11	6LA37014000 запросить цену →		KEY-HELP 11/D
12	6LA37015000 запросить цену →		LID-LED-A 11/D
13	6LA37016000 запросить цену →		LID-LED-B 11/D
14	6LA37017000 запросить цену →		PLATE-DIFFUSION 51/P
15	6LA37018100 запросить цену →		MYLAR-SHIELD 11/KP
16	6LA37019000 запросить цену →		SHIELD-CONPANE 11/D
17	6LA37027000 запросить цену →		ASYS-HINGE-R 21/P
18	6LA37028000 запросить цену →		ASYS-HINGE-L 11/P
19	6LA37029000 запросить цену →		ASYS-PNL-TOUCH 11/C
27	6LA37037000 запросить цену →		SPG-F-CONPANE 11/P
29	6LA37034000 запросить цену →		PLATE-HINGE-OPE 31/P
101	X0-02094000 запросить цену →		S/TPB/BID-2X6-NI 1610/P
102	X0-02095000 запросить цену →		S/TPP/BRZ-3X10-NI 710/P
103	X0-02096000 запросить цену →		S/TPP/BRZ-3X8-NI 410/P
104	X0-02093000 запросить цену →		S/PAN/SWWS-M4X6-NI 110/P
105	X0-01771000 запросить цену →		S/PAN/SWWP-M4X12-NI 610/P
106	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 610/P

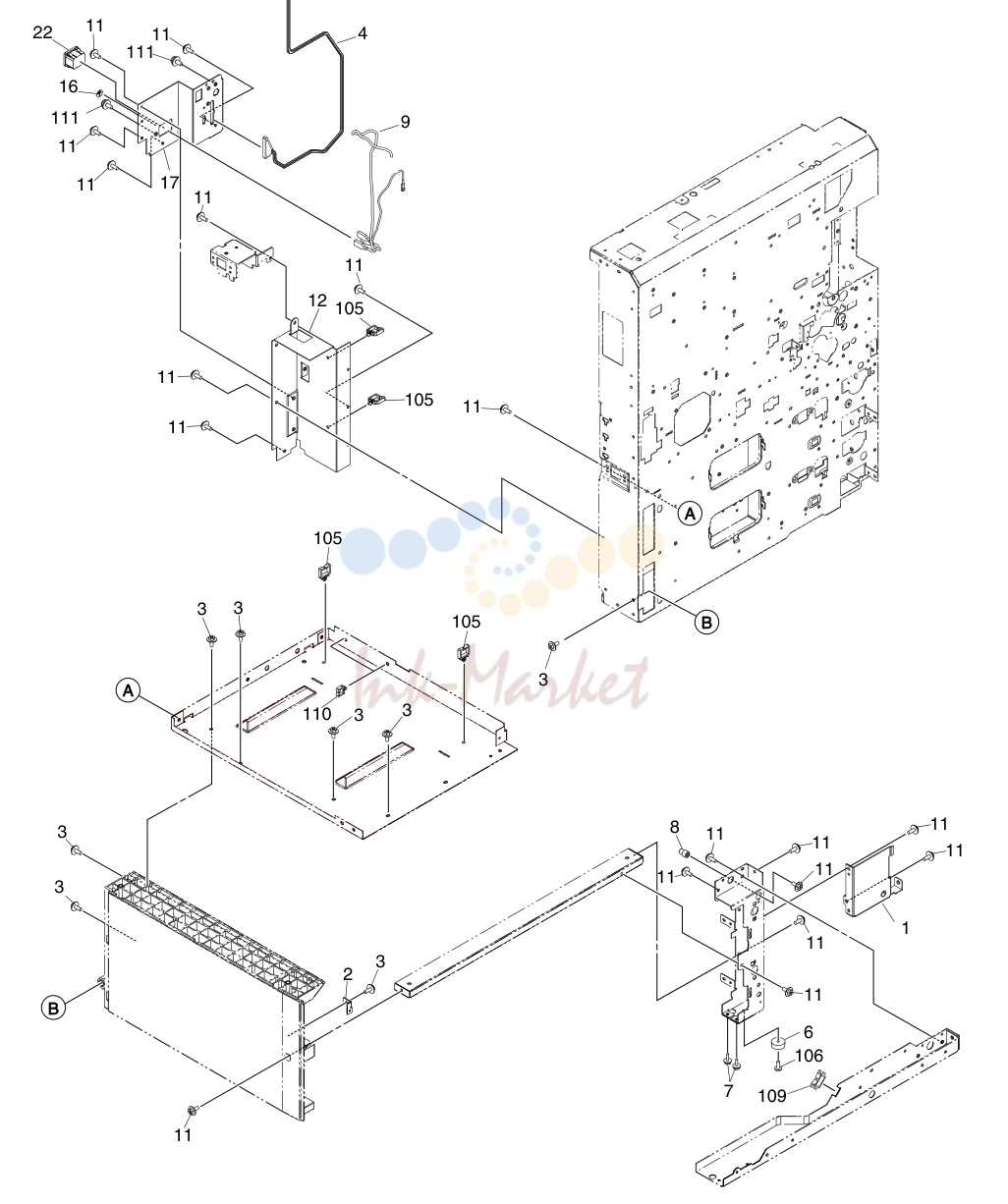

4. e-STUDIO230/280 BASE-FRAME-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA78532000 запросить цену →		ASYS-BRKT-HING-ADU-F 11/P
2	6LA65302000 запросить цену →		BRKT-JOINT-PFP 11/P
3	6LA08921000 запросить цену →		S/TPP/HEX-4*8-NI 710/P
6	41306501000 запросить цену →		FOOT-MAIN-AT 11/P
8	6LA83414000 запросить цену →		STUD-COV-SIDE-F 11/P
11	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 2310/P
12	6LA81360000 запросить цену →		COVER-CSST-BACK 11/PP
16	4404610110 запросить цену →		MARK-EARTH-VDE 110/P
106	X0-02074000 запросить цену →		S/TPS/BID-4X8-ZU3 110/P
111	X0-00169000 запросить цену →		S/PAN/SWWP-M4X8-BSNI 210/P

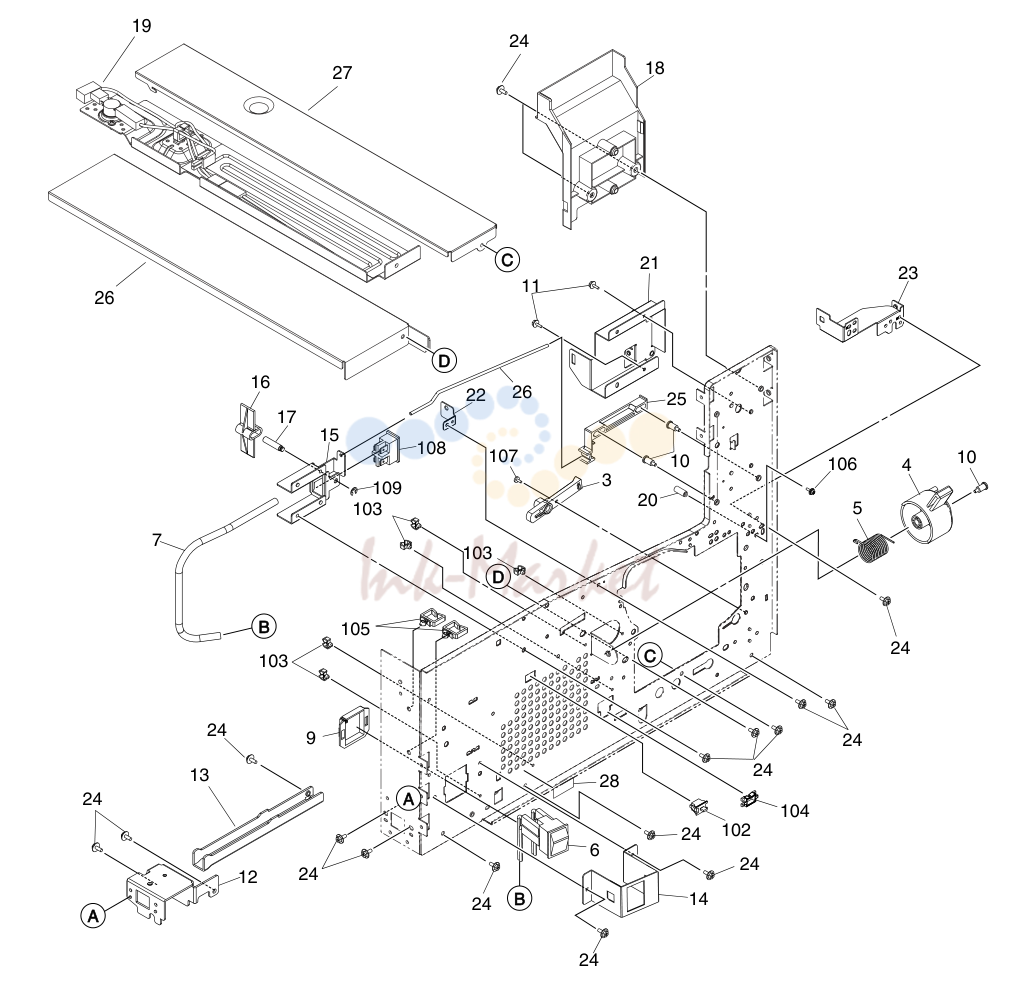

5. e-STUDIO230/280 FRONT-FRAME-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
3	6LA85861000 запросить цену →		HOLDER-RGST-F 11/P
4	6LA88010000 запросить цену →		LEVER-TNR-C 11/P
5	6LA88014000 запросить цену →		SPG-LEVER-TNR-C 11/P
9	4406509170 запросить цену →		BD/W-TWS-3027 11/P
10	44200855000 запросить цену →		STUD-DRSW-TR 31/P
11	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 210/P
12	6LA35525000 запросить цену →		BRKT-HANDLE 11/P
13	6LA35534000 запросить цену →		HANDLE 11/P
14	6LA65137000 запросить цену →		BRKT-SW-MAIN 11/P
15	6LA65301000 запросить цену →		BRKT-DOOR-SW 11/P
16	44200852000 запросить цену →		GUIDE-SW-DOOR 11/P
17	44200854000 запросить цену →		STUD-DOOR-SW 15/P
18	6LA80823000 запросить цену →		COVER-FRAME-FRT-BCK 11/PP
20	6LA83415000 запросить цену →		STUD-COV-SIDE 15/P
21	6LA83522000 запросить цену →		ASYS-EXIT-FRM-F 11/P
22	6LA83543000 запросить цену →		BRKT-DOOR-SW-SUB 11/P
23	6LA83533000 запросить цену →		BRKT-ADJ-FUS 11/P
24	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 1910/P
25	6LA81500000 запросить цену →		GUIDE-DOOR-SW-SUB 11/P
26	6LA83801000 запросить цену →		COVER-DHTR-HRNS-DRUM 11/P
28	6LA91431000 запросить цену →		LBL-CAU-LASER 11/KP
102	E0-01853000 запросить цену →	CS1A-B2CA	11/D SWITCH
106	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
108	E0-02347000 запросить цену →	AGX226	11/D SWITCH

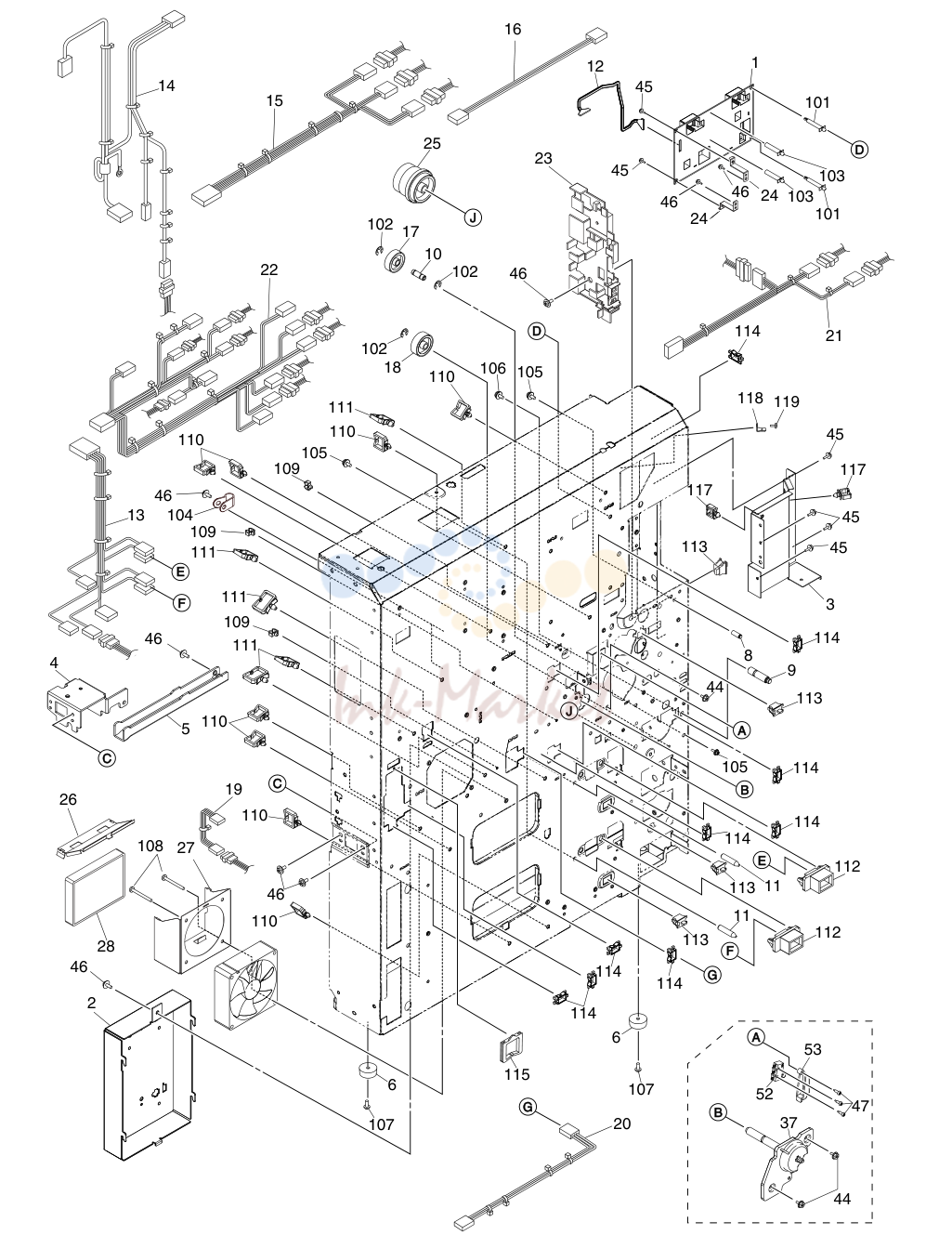

6. e-STUDIO230/280 REAR-FRAME-1-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
2	6LA83424000 запросить цену →		BRKT-DHTR 11/P
3	6LA83527000 запросить цену →		BRKT-FRAME-ADU 11/P
4	6LA35525000 запросить цену →		BRKT-HANDLE 11/P
5	6LA35534000 запросить цену →		HANDLE 11/P
6	41306501000 запросить цену →		FOOT-MAIN-AT 21/P
8	6LA83415000 запросить цену →		STUD-COV-SIDE 15/P
9	6LA83425000 запросить цену →		STUD-COV-SIDE-R 11/P
11	6LA83392000 запросить цену →		STUD-FIX-FEED-UNIT 21/P
26	6LA83418000 запросить цену →		COV-DUCT-FAN-REAR 11/P
45	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 510/P
46	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 410/P
47	44204394000 запросить цену →		SCREW20*D23 310/P
105	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 410/P
106	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
107	X0-02074000 запросить цену →		S/TPS/BID-4X8-ZU3 210/P
108	X0-02114000 запросить цену →		S/TPS/PAN-4X32-ZU3 210/P
113	E0-01853000 запросить цену →	CS1A-B2CA	41/D SWITCH
119	X0-00676000 запросить цену →		S/TPS/BID-3X6-NI 110/P

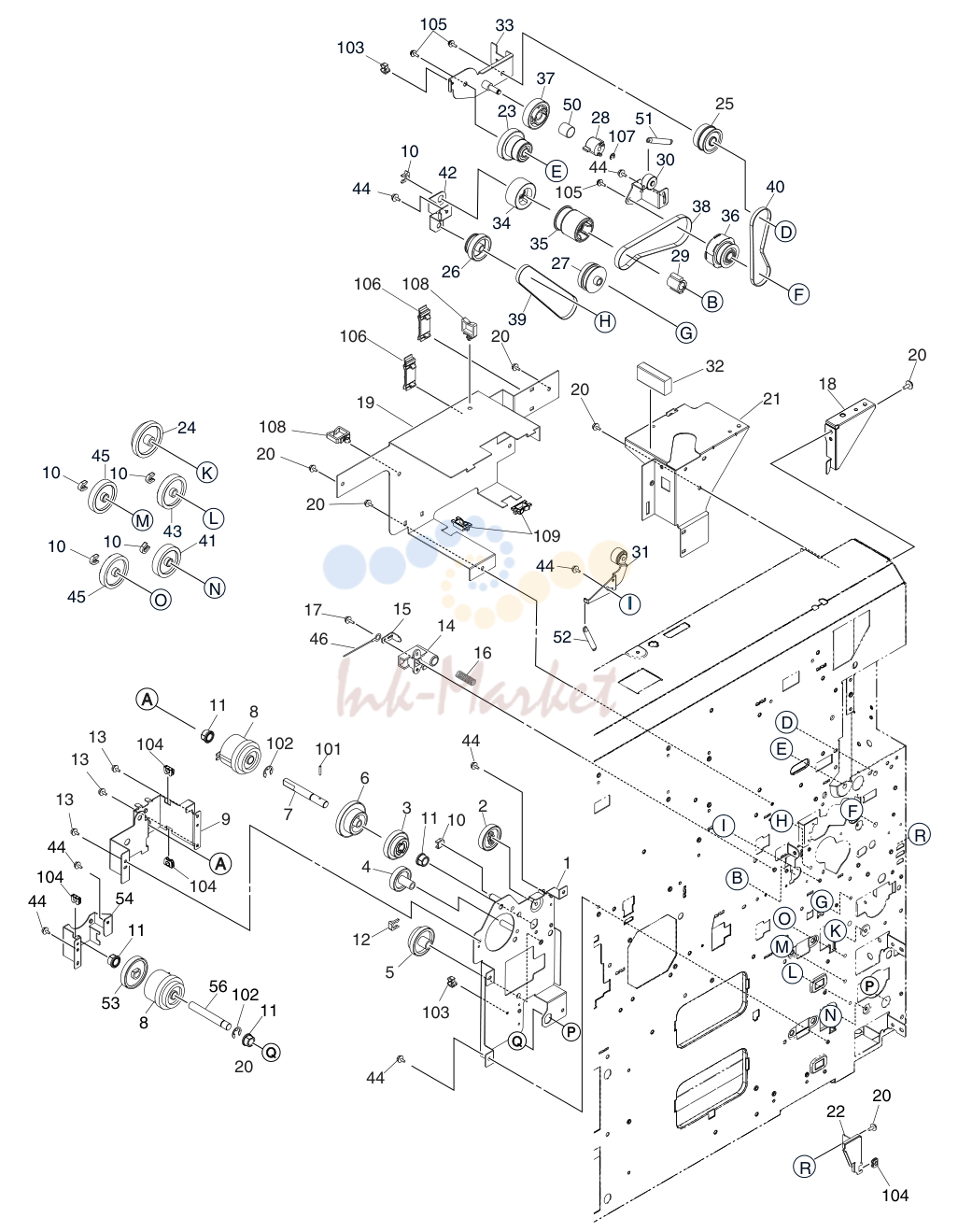

7. e-STUDIO230/280 REAR-FRAME-2-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA83042000 запросить цену →		ASYS-DRV-FEED-MAIN 11/P
7	6LA83086000 запросить цену →		SHAFT-ID-CLT-RELAY 11/P
9	6LA83053000 запросить цену →		BKT-DRV-FED-SUB 11/P
13	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 310/P
14	6LA82002000 запросить цену →		TERMINAL-DEV 11/P
15	6LA82004000 запросить цену →		PLT-TERM-DEV 11/P
16	6LA82006000 запросить цену →		SPC-TERM 15/P
17	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 110/P
19	6LA81317000 запросить цену →		BRKT-SCAN-HRNS 11/P
20	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 910/P
28	6LA82296000 запросить цену →		CPG-DRV-CLN 11/P
29	6LA82220000 запросить цену →		CPG-GR-JOINT-S 11/P
30	6LA82258000 запросить цену →		ASYB-BLT-TENS-C/F 11/P
31	6LA82264000 запросить цену →		ASYB-BLT-TENS-RGT 11/P
33	6LA82285000 запросить цену →		ASYS-BRKT-CLN-FUS 11/P
35	6LA82261000 запросить цену →		ASYS-GEAR-JOIN-BLT 11/P
36	6LA82267000 запросить цену →		ASYS-GEAR-RGST 11/P
42	6LA82243000 запросить цену →		BRKT-DRV-FEED-A 11/P
44	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 1010/P
50	6LA82298000 запросить цену →		SPG-C-13R5*1*21R7L-CN 15/P
51	6LA82313000 запросить цену →		SPG-E-5R5*R8*33R4-TNS 11/P
54	6LA83060000 запросить цену →		BRKT-DRV-FED-CLT 11/P
101	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
105	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 310/P

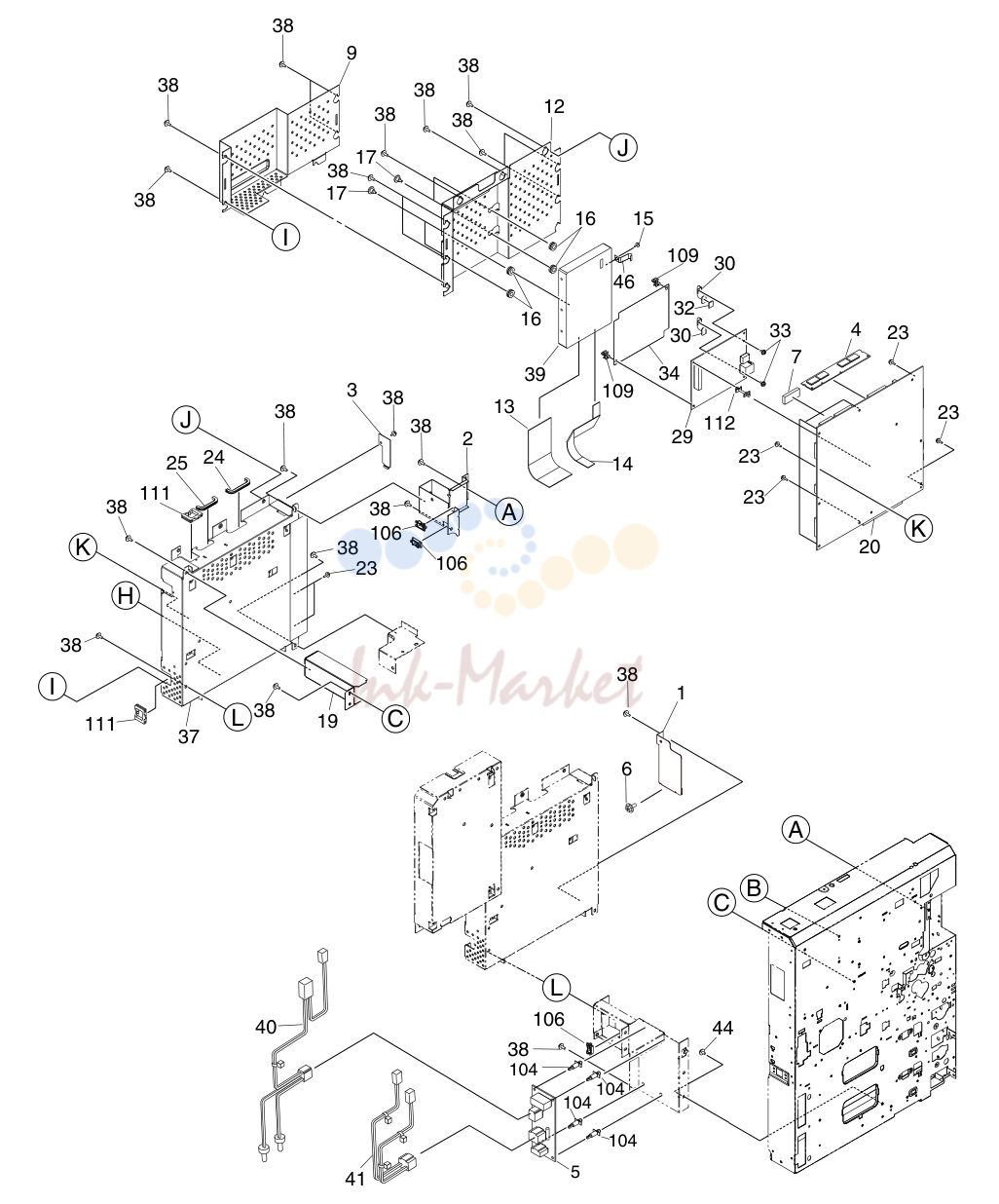

8. e-STUDIO230/280 CASE-SYS-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
3	6LA34629000 запросить цену →		COV-CNCT-DWN 11/P
4	6A000000048 запросить цену →	GC-1180	1SUPPLY OPT
6	6LA08921000 запросить цену →		S/TPP/HEX-4*8-NI 110/P
7	C0-06554000 запросить цену →	FM18L08-70-P	11/S FRAM (IC54 MSP
15	44201086000 запросить цену →		SCREW-#6-32*1/4 110/P
17	44201254000 запросить цену →		SCREW-HDD-DSS 410/P CNT
23	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 1210/P
30	6LA34672000 запросить цену →		BRKT-NIC-EARTH 21/P
33	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 1010/P
34	6LA34683000 запросить цену →		MYLAR-NIC 11/KP
37	6LA81328000 запросить цену →		ASYS-CASE-SYS 11/PP
38	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 3110/P
39	G0-00291000 запросить цену →	6E040L0	11/C HDD

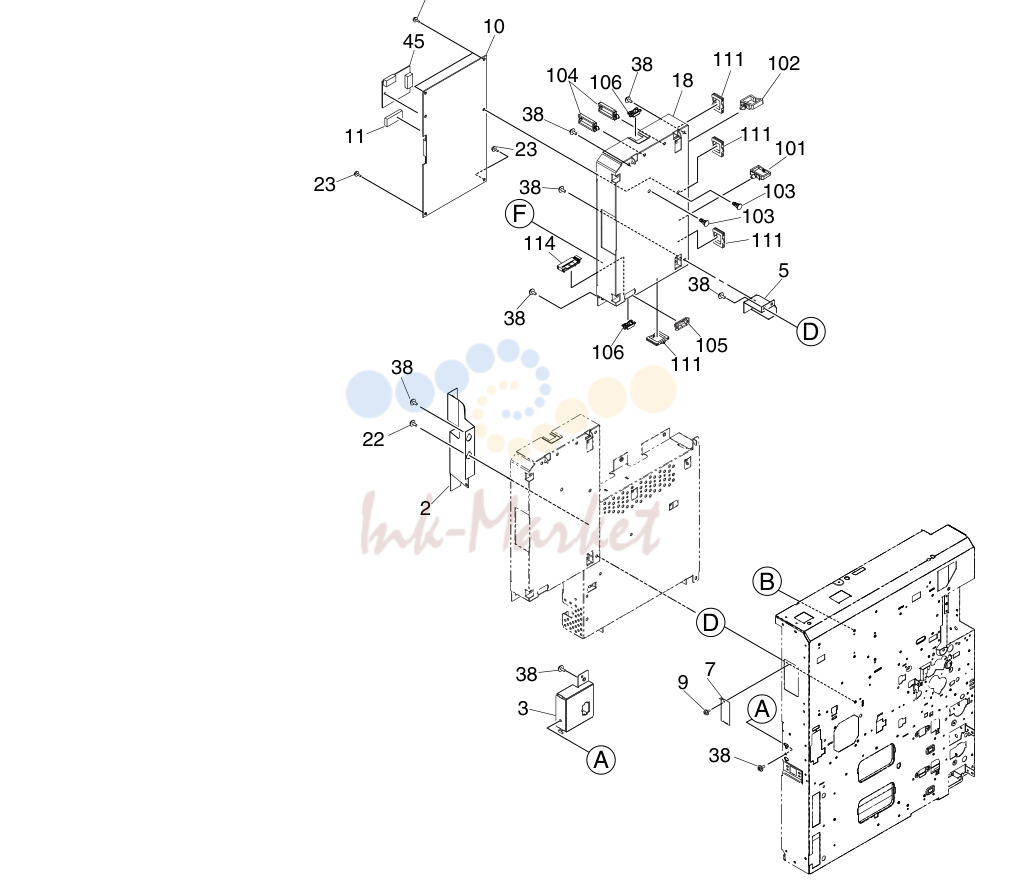

9. e-STUDIO230/280 CASE-LGC-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA83518000 запросить цену →		ASYS-BRKT-SCAN-LFT 11/P
2	6LA81370000 запросить цену →		ASYS-BKT-COV-SYS-LGC 11/P
4	6LA81501000 запросить цену →		SHAFT-DOOR-SW 11/P
7	6LA34627000 запросить цену →		LID-LGC 11/P
9	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 110/P
23	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 410/P
38	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 1910/P

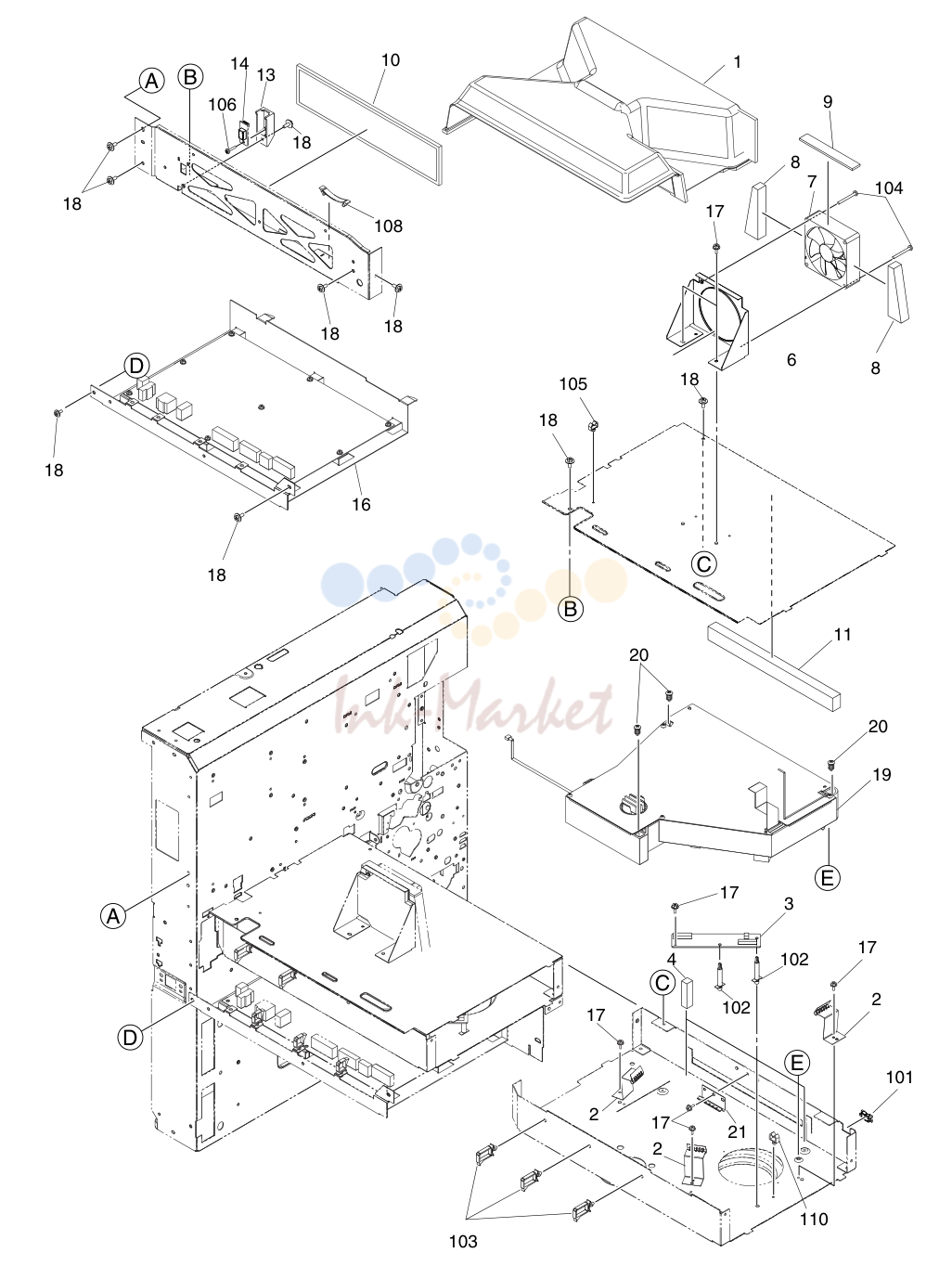

10. e-STUDIO230/280 LASER-OPTICAL-UNIT-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA83594000 запросить цену →		ASYS-DUCT-FAN-TNR 11/PP
2	6LA83405000 запросить цену →		SPL-FG-LSU-A 31/P
4	6LA84872000 запросить цену →		SEAL-GLASS-LSU-S 21/D
6	6LA83591000 запросить цену →		BRKT-FAN-TNR 11/P
8	6LA83586000 запросить цену →		SEAL-FAN-SIDE 21/KP
9	6LA83585000 запросить цену →		SEAL-FAN-TOP 11/KP
10	6LA83404000 запросить цену →		FILTER-STAY-FRM-LFT 11/KP
11	6LA84873000 запросить цену →		SEAL-GLASS-LSU-C 11/KP
13	6LA65141000 запросить цену →		HLDR-SNSR-THS 11/P
17	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 710/P
18	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 910/P
20	6LA36749000 запросить цену →		ASYS-SCREW-LSU-NI 35/P
21	6LA83406000 запросить цену →		SPL-FG-LSU-B 11/P
104	X0-02114000 запросить цену →		S/TPS/PAN-4X32-ZU3 210/P
106	X0-02034000 запросить цену →		S/TPP/PAN-3X12-NI 110/P

11. e-STUDIO230/280 OPTICAL-FRAME-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA67800000 запросить цену →		CUSH-STAY-TP-LFT 21/KP
4	6LA67500000 запросить цену →		SCREW-ADJT-FRM 11/P
5	6LA67810000 запросить цену →		CUSH-STAY-TP-LFT-S 11/KP
8	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 1910/P
9	6LA39661000 запросить цену →		DUCT-SCAN-INR 11/P
10	6LA39385000 запросить цену →		GUIDE-HRNS-RER 11/P
21	6LA39453000 запросить цену →		COVER-HRNS-SLG 11/P
22	6LA08932000 запросить цену →		SCREW-ACTR-TRU 210/P
23	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 5910/P
24	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 410/P
26	6LA86485000 запросить цену →		ASYS-BRKT-PWA-SLG-371
29	6LA39815000 запросить цену →		GASKET-COV-LENS 11/KP
33	6LA67453000 запросить цену →		ASY-SCREW-SCAN 35/P
34	6LA39881000 запросить цену →		LID-DOWNLOAD 11/P
102	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
106	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 510/P

12. e-STUDIO230/280 COVER-GUIDE-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA88203000 запросить цену →		STAY-REALY-FEED 11/P
2	6LA88380000 запросить цену →		ASYS-COV-FILTER 11/P
3	44204544000 запросить цену →		LABEL-DRUM-PS 11/KP
6	6LA88320000 запросить цену →		CASE-COV-SIDE 11/PP
7	6LA88340000 запросить цену →		EARTH-CASE-TR 11/P
8	6LA88260000 запросить цену →		ASYS-FILTER-OZN 11/C MSP
9	6LA88337000 запросить цену →		GUIDE-TR 11/P
10	6LA88331000 запросить цену →		HOOK-COV-SIDE 21/P
11	6LA88328000 запросить цену →		LEVER-COV-SIDE 11/P
12	6LA37667000 запросить цену →		LBL-O-RGST 15/P
13	6LA88325000 запросить цену →		SHAFT-LOCK-COV 11/P
14	6LA88333000 запросить цену →		SPA-HOOK 11/P
15	6LA88343000 запросить цену →		SPC-CH-TR 11/P
17	6LA88316000 запросить цену →		GUIDE-RELAY-FED 11/P
20	6LA85834000 запросить цену →		ROL-RELAY-FEED-IDL 21/P
21	6LA85835000 запросить цену →		SHAFT-RELAY-IDL 11/P
22	6LA85844000 запросить цену →		SPG-FEED-IDL 11/P
23	6LA85845000 запросить цену →		SPG-RELAY-GUIDE 25/P
25	6LA88308000 запросить цену →		PLT-CH-S 11/P
26	6LA88309000 запросить цену →		PLT-CH-T 11/P
27	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 210/P
28	6LA88313000 запросить цену →		SPC-TERM-CH-TR 25/P
29	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
30	6LA88305000 запросить цену →		TERM-HVT-TR 11/P
33	6LA88314000 запросить цену →		ASYS-COV-SIDE 11/PP
34	6LA88348000 запросить цену →		ASY-COV-DUCT 11/C
38	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 1410/P
101	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 410/P

13. e-STUDIO230/280 MAIN-DRIVE-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA82257000 запросить цену →		ASYB-BLT-TENS-DRM 11/P
2	6LA82203000 запросить цену →		ASYS-BRKT-DRV-R-BLT 11/P
3	6LA82214000 запросить цену →		ASYS-BUSH-DRUM 11/P
5	6LA82205000 запросить цену →		BRKT-DRV-F-A 11/P
15	41309035000 запросить цену →		M/DC-TNR-AW 11/C
24	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 310/P
25	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 810/P
29	6LA82237000 запросить цену →		SPG-C-11R8*R8*24L-TC 11/P
31	6LA82251000 запросить цену →		ASYS-SFT-DRV-TNR 11/P
34	6LA82234000 запросить цену →		WHEEL-WORM-TNR 11/P
104	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
107	X0-01670000 запросить цену →		S/PAN-M2.6X4-NC 110/P
108	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P

14. e-STUDIO230/280 OPTICAL-DRIVE-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
2	44202660000 запросить цену →		SPE-WIRE-TENS 21/P
3	6LA67393000 запросить цену →		SHAFT-OPN-SNS 11/P
4	44202846000 запросить цену →		SPR-OPEN-SNS 11/P
5	44202845000 запросить цену →		LVR-OPEN-SNS 11/P
6	6LA86452000 запросить цену →		BRKT-DF-LFT-SCAN 11/P
7	6LA39794000 запросить цену →		GROMMET-DF 25/P
8	6LA67469000 запросить цену →		SCREW-SCAN-DF 25/P
9	6LA39397000 запросить цену →		SHAFT-DRV-SCAN 11/P
10	6LA01742000 запросить цену →		PLY-WIRE-SCAN 21/P
11	6LA39410000 запросить цену →		ASYS-WIR_RP-SCAN-FRT 11/P
12	6LA39430000 запросить цену →		ASYS-WIR_RP-SCAN-RER 11/P
13	6LA39733000 запросить цену →		BRKT-MOTR-SCAN 11/P
14	6LA39739000 запросить цену →		DUMPER-MOTR 11/P
15	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 210/P
16	6LA67446000 запросить цену →		ASYS-MOTR-SCAN 11/C
19	6LA39784000 запросить цену →		COVER-PILLEY 11/P
21	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 410/P
104	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 310/P
105	X0-00455000 запросить цену →		S/BID-M4X10-NI 210/P

15. e-STUDIO230/280 FEEDER-1-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA47892000 запросить цену →		ASYS-BRKT-FEED-UNIT 11/PP
2	6LA47898000 запросить цену →		BRKT-ROL-SEP 11/P
3	41306012000 запросить цену →		ACTR-EMPTY-PPR 11/P
4	41318603000 запросить цену →		ARM-FEED-UNIT 11/P
5	6LA66947000 запросить цену →		ASYS-GUIDE-P-SEP 21/KP
6	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 310/P
7	41318604000 запросить цену →		SFT-DRV-PICK 11/P
8	6LA47910000 запросить цену →		LEVER-RLR-PICK 11/P
9	41305501000 запросить цену →		SPR-LVR-PICK 11/P
10	6LA47895000 запросить цену →		ASYS-BRKT-CLT 11/P
12	41306011000 запросить цену →		ARM-RLR-PICK 21/P
15	41306504000 запросить цену →		BLT/T-194-2GT-2 11/P
16	41306502000 запросить цену →		BLT/T-124-2GT-2 11/P
18	41306002000 запросить цену →		PLY/T-PICK-20 11/P
19	41306719000 запросить цену →		ROLLER-PICK-AT 11/KP MSP
20	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 1010/P
23	41306275000 запросить цену →		PLY/T-20-2GT 11/P
24	X0-00730000 запросить цену →		S/SET/K-M3X4-B 110/P
26	6LA47908000 запросить цену →		GUIDE-P-FEED 21/P
27	44201805000 запросить цену →		HLDR-SEP-ROL-DM 11/P
28	44201810000 запросить цену →		LEV-ROL-SEP-DM 11/P
29	41304047100 запросить цену →		K-ROLL-SPT 11/P MSP
30	41306279000 запросить цену →		ARBOR-SPT-F 11/P
31	41306278000 запросить цену →		ARBOR-SPT-R 11/P
32	41304506000 запросить цену →		SFT-SEP-AT 11/P
35	44201773000 запросить цену →		COV-SPE/ARBOR 11/P
36	41319491000 запросить цену →		CHIP-HLDR-SEP 21/P
37	41306274000 запросить цену →		PLY/T-20-ROL-2G 11/P
38	6LA47900000 запросить цену →		SFT-ROL-FEED 11/P
39	4401964410 запросить цену →		K-ROLL-FEED 11/P MSP
105	X0-00979000 запросить цену →		P/PRL/AH7-2X8-SS 510/P

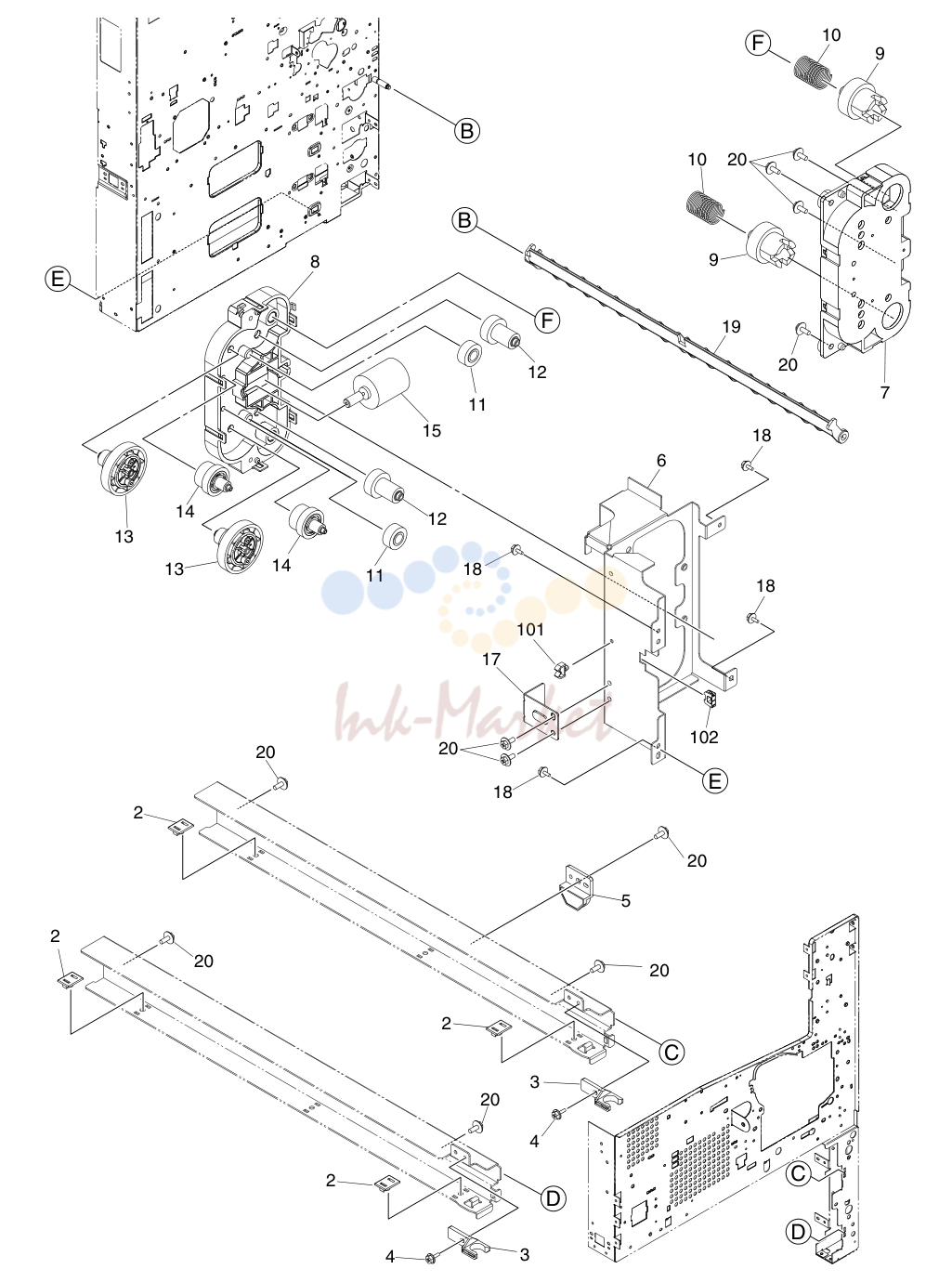

16. e-STUDIO230/280 FEEDER-2-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
2	41306007000 запросить цену →		SLIDER-CST 41/P
4	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 210/P
6	6LA83063000 запросить цену →		BRKT-TRAY-UP-MOT 11/P
7	44201850000 запросить цену →		CASE-DRV-TRY-F 11/D
8	44201851000 ✓ в наличии		CASE-DRV-TRY-R 11/C
15	4401981710 запросить цену →		K-M/DC-TRAY-210 11/D
18	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 410/P
20	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 1310/P

17. e-STUDIO230/280 FEEDER-3-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
5	6LA85835000 запросить цену →		SHAFT-RELAY-IDL 11/P
6	6LA85834000 запросить цену →		ROL-RELAY-FEED-IDL 21/P
10	6LA82823000 запросить цену →		COVER-GUIDE-LOW-HDL 11/PP
11	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
13	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 210/P
15	6LA83092000 запросить цену →		ASYS-BRKT-DRV-FIX 11/P
20	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 510/P
102	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
103	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
104	X0-01989000 запросить цену →		S/TPP/BID-3X8-NI 210/P

18. e-STUDIO230/280 BYPASS-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
3	6LA79101000 запросить цену →		TRAY-BYP-MID 11/PP
4	6LA64859000 запросить цену →		TRAY-BYP-M-SUB 11/D
9	6LA64856000 запросить цену →		STOP-PAPER-BYP 11/P
12	44218419000 запросить цену →		K-HOLDER-PINI 11/P
15	6LA29009000 запросить цену →		SHEET-PAD-GUIDE-F 11/KP
19	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 510/P
21	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 110/P

19. e-STUDIO230/280 BYPASS-FEEDER-1-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
4	6LA28899000 запросить цену →	ASYS-ROLL-SPT-L30	11/P MSP
6	6LA28863000 запросить цену →		ARBOR-SPT-BYP 11/P
15	6LA78941000 запросить цену →	BRKT-MG-CATCH-371	11/P MSP
19	6LA08900000 запросить цену →		S/HEX-M3*6-NI 210/P
20	6LA78931000 запросить цену →		GUIDE-FEED-L-SNS 11/P

20. e-STUDIO230/280 BYPASS-FEEDER-2-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
4	6LA79037000 запросить цену →	ASYS-ROL-PICK-371	21/P MSP
6	6LA79067000 запросить цену →		SHAFT-PICK-UP-BYP 11/P
9	6LA79050000 запросить цену →		ASYS-SFT-FEED-BYP 11/P
10	6LA79025000 запросить цену →		ASYS-BKT-STOP-F 11/P
12	4401965250 запросить цену →		LEVER-STOPPER-F 11/P
13	4401965270 запросить цену →		ARM-STOPPER 25/P
20	6LA79056000 запросить цену →		LVR-PICK-JOINT 11/P
23	6LA79097000 запросить цену →		HINGE-TRAY-R 11/P
25	6LA79081000 запросить цену →		ASYS-BKT-TRAY-HINGE 11/P
26	6LA78535000 запросить цену →		ASYS-BRKT-HING-ADU-R 11/P
27	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 110/P
28	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 510/P
29	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 510/P
33	6LA79076000 запросить цену →		WEIGHT-ROLLER-PICK 11/P
34	6LA79121000 запросить цену →		COVER-JOINT-BYP 11/P
108	X0-00060000 запросить цену →		S/PAN/SWWP-M3X6-NI 110/P

21. e-STUDIO230/280 ALIGNING-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA85802000 запросить цену →		ASYS-ROL-RGST 11/KP
2	6LA85803000 запросить цену →		ASYS-ROL-RGST-IDL 11/KP
6	6LA85862000 запросить цену →		HOLDER-RGST-R 11/P
8	6LA85813000 запросить цену →		ROLLER-RELAY-FED 11/KP
15	6LA08921000 запросить цену →		S/TPP/HEX-4*8-NI 510/P
19	6LA85871000 запросить цену →		HOLDER-BIAS-RGST 11/P
20	6LA85872000 запросить цену →		SPL-BIAS-RGST 11/P
21	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 210/P
25	6LA85869000 запросить цену →		BRKT-ROL-RELAY-FED 11/P
28	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 410/P
30	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
101	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
102	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
103	X0-00730000 запросить цену →		S/SET/K-M3X4-B 210/P

22. e-STUDIO230/280 PLATEN-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
2	6LA67448000 запросить цену →		ASYS-GLASS-ADF 11/PP
3	6LA39841000 запросить цену →		SPL-GLASS-ADF 21/P
4	6LA39866000 запросить цену →		STAY-TP-RGT-SCAN 11/P
5	44202810000 запросить цену →		CUSH-GLASS 45/P
7	6LA86439000 запросить цену →		BRKT-TRY-RGT 11/P
50	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 410/P
51	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 510/P

23. e-STUDIO230/280 CRG-1-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
4	6LA39553000 запросить цену →		REFLECTOR-LAMP 11/D
8	6LA39548000 запросить цену →		COVER-INV 11/P
9	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 210/P
10	6LA08900000 запросить цену →		S/HEX-M3*6-NI 210/P
19	6LA08908000 запросить цену →		S/TPS/HEX-3*6-NI 810/P
21	6LA39577000 запросить цену →		MYLAR-HRNS-INV 31/KP

24. e-STUDIO230/280 CRG-2-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA84920000 запросить цену →		CASE-CH-M 11/P
2	6LA84925000 запросить цену →		CH-M 11/KP MSP
3	6LA84930000 запросить цену →	GRID-CH-M-371	11/KP MSP
4	4401764730 запросить цену →		HANGER-WIRE-TR 11/P
5	6LA84944000 запросить цену →		LID-CH-M-F 11/P
6	6LA84947000 запросить цену →		LID-CH-M-R 11/P
7	6LA84941000 запросить цену →		MYLAR-CLN-CH 15/P
8	6LA84957000 запросить цену →		MYLAR-LED 11/KP
9	6LA84938000 запросить цену →		ROD-CLN-CH-M 11/KP
10	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 210/P
12	6LA84950000 запросить цену →		SPE-GR 15/P
13	6LA84922000 запросить цену →		SPL-CH-M-R 11/P
14	6LA84935000 запросить цену →		SPRING-TENS-CH 15/P
15	6LA84915000 запросить цену →		TERM-CH-M-R 11/P
16	6LA84910000 запросить цену →		TERM-CH-M-F 11/P
18	6LA85009000 запросить цену →		SPL-CH-M 11/P
19	6LA08916000 запросить цену →		S/TPP/HEX-3X6-NI 210/P
20	6LA85008000 запросить цену →		SPL-GRID 11/P
21	6LA85005000 запросить цену →		TERM-HVT-M 11/P

25. e-STUDIO230/280 TRANSPORT-CHARGER-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	41306677000 запросить цену →		BUSH-RLR-GUIDE 21/P MSP
2	6LA88230000 запросить цену →		CASE-CH-TR 11/P
3	41306323000 запросить цену →		COLLER-DRUM 25/P
4	41306301000 запросить цену →		COLLER-RLR-GUID 25/P
5	41306712000 запросить цену →		DAMPER 25/P
6	6LA88304000 запросить цену →		EARTH-CH-TR 11/P
7	41306272000 запросить цену →		GEAR-RLR-GUIDE 11/P MSP
8	6LA88234000 запросить цену →		GUIDE-CH-TR 11/P
9	4401764730 запросить цену →		HANGER-WIRE-TR 21/P
10	6LA88245000 запросить цену →		LID-CH-TR-R 11/P
11	6LA88238000 запросить цену →		PLT-CH-TR 11/KP
13	6LA88244000 запросить цену →		LID-CH-TR-F 11/P
14	41306530000 запросить цену →		ROLLER-GUIDE 11/KP MSP
15	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 210/P
16	6LA84935000 запросить цену →		SPRING-TENS-CH 25/P
18	6LA88250000 запросить цену →	WIRE-CH-060-353-R	21/P MSP

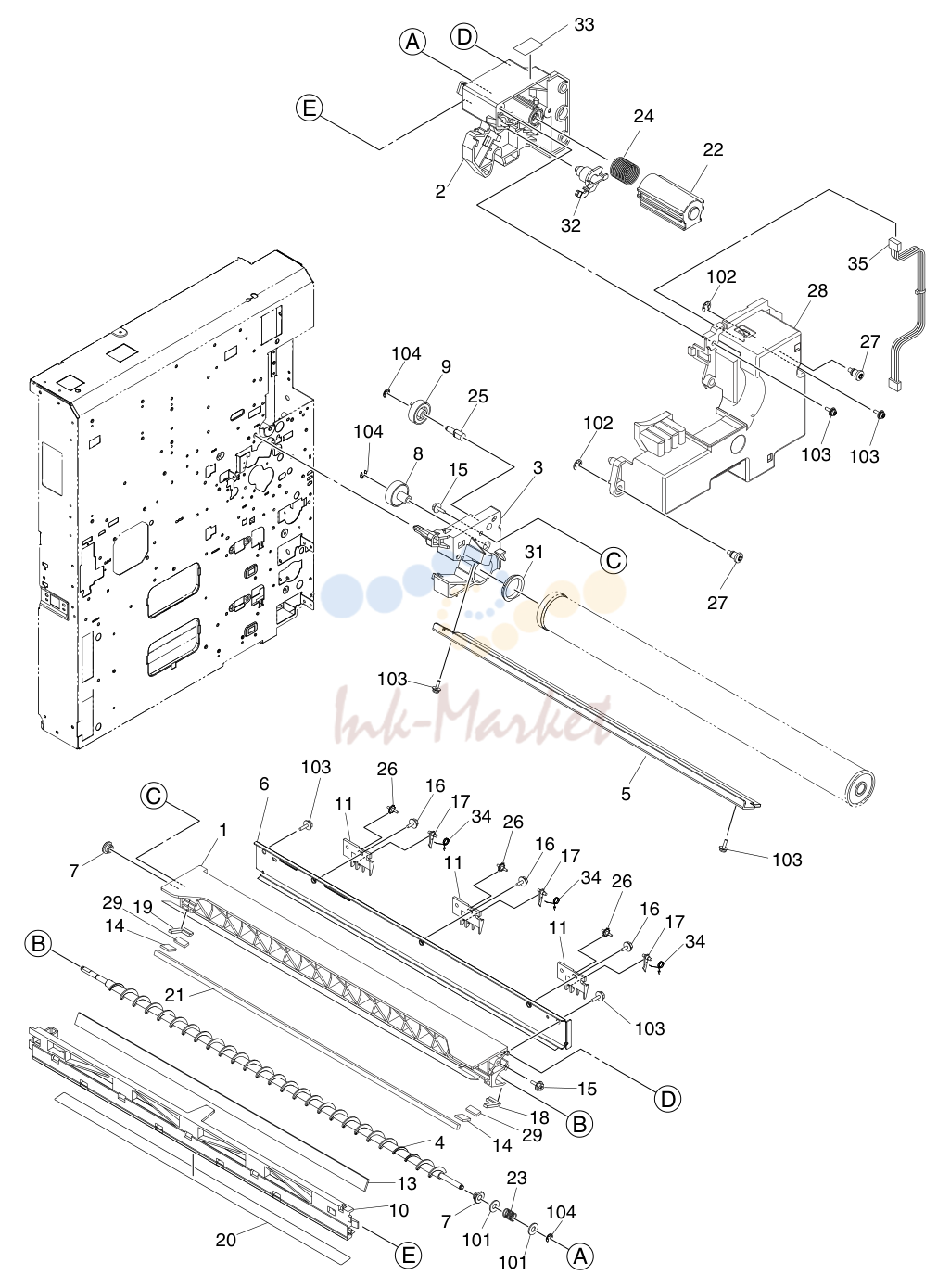

26. e-STUDIO230/280 CLEANER-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA79525000 запросить цену →		ASYS-FRAME-CLN-C 11/PP
2	6LA79540000 запросить цену →		ASYS-FRAME-CLN-F 11/P
3	6LA79583000 запросить цену →		FRAME-CLN-R 11/P
4	6LA79600000 запросить цену →		AUGER-CLN 11/P
5	6LA27845000 ✓ в наличии	BL-2320D	11/S CSP
6	6LA79503000 запросить цену →		ASYS-BLADE-REC 11/KP MSP
10	6LA79626000 запросить цену →		HLDR-LED 11/P
11	6LA79615000 запросить цену →		HOLDER-SCRAPER 31/P
14	6LA79547000 запросить цену →		SEAL-BLADE-SIDE 25/KP
15	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 210/P
16	6LA08900000 запросить цену →		S/HEX-M3*6-NI 310/P
17	6LA79618000 ✓ в наличии	SCRAPER-371	33/P MSP
18	6LA79546000 запросить цену →		SEAL-CLN-F 15/P
19	6LA79586000 запросить цену →		SEAL-CLN-R 15/P
20	6LA79628000 запросить цену →		MYLAR-HLDR-LED 11/KP
21	6LA79531000 запросить цену →		SEAL-CLN-C 15/KP
22	6LA79609000 запросить цену →		SHUTTER-CLN 11/P
23	6LA79602000 запросить цену →		SPC-AUGER 15/P
24	6LA79612000 запросить цену →		SPC-NZL-CLN 11/P
25	6LA79554000 запросить цену →		STUD-GEAR-CLN 11/P
27	6LA65682000 запросить цену →		SCREW-CLNR-DEV 210/P
29	6LA79534000 запросить цену →		SEAL-SIDE-REC 25/KP
31	41306135000 запросить цену →		BUSH-1821*03-M 11/P
33	6LA91423000 запросить цену →		LBL-HNDL-CLNR 15/P
34	41305536000 запросить цену →		SPD-SCRPR-DRUM 31/P
101	X0-00936000 запросить цену →		W/PL/PJO-4-ZC 210/P
103	6LA80090000 запросить цену →		S/TPP/BID-3*8-NI 65/P

27. e-STUDIO230/280 DEVELOPER-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA81612000 запросить цену →		ASYS-CASING-DEV 11/C
2	6LA81632000 запросить цену →		PLATE-SIDE 21/P
3	6LA08902000 запросить цену →		S/HEX-M3*10-NI 210/P
5	6LA81636000 запросить цену →		SPACER-MIX 11/P
8	6LA81654000 запросить цену →		BUSH-DEV-R 11/P
9	6LA81630000 запросить цену →		SEAL-BUSH-R 11/P
10	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 1310/P
16	6LA81652000 запросить цену →		BUSH-DEV 15/P
19	6LA81678000 запросить цену →		ASYS-BKT-DEV-TENS 11/P
20	4401950980 запросить цену →		COLLAR-DEV-TENS 15/P
23	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
24	6LA81674000 запросить цену →		BLT/T-2GT-92 11/P
27	6LA81750000 запросить цену →		ROLLER-RE 11/P
28	6LA81755000 запросить цену →		WAS-RE-ROL 110/P
29	6LA81753000 запросить цену →		BUSH-RE-ROL-F 11/P
30	6LA81752000 запросить цену →		BUSH-RE-ROL-R 11/P
34	6LA81769000 запросить цену →		CAM-RE-ROL 11/P
35	6LA81773000 запросить цену →		ONEWAY-DRV-RE 11/P
38	6LA81718000 запросить цену →		ADJUSTER-MG 11/P
39	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 110/P
40	6LA81758000 запросить цену →		SPL-BIAS-RE-ROL 11/P
43	4400672800 запросить цену →		SCREW-DOCTOR 210/P
45	6LA81729000 запросить цену →		ASYS-BRKT-DRV 11/P
48	X0-01725000 запросить цену →		S/BID-M3X5-BSNI 210/P
51	6LA81890000 запросить цену →		ASYS-BRKT-RECY 11/P
56	6LA81740000 запросить цену →		ASYS-GUIDE-DEV 11/KP
57	6LA81780000 запросить цену →		SHEET-MG-F 15/P
58	6LA81781000 запросить цену →		SHEET-MG-R 15/P
59	6LA81790000 запросить цену →		ASYS-COV-DEV 11/C
60	6LA08901000 запросить цену →		S/HEX-M3*8-NI 210/P
61	4400915220 запросить цену →		COV-DEV-BTL 11/P
62	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
64	6LA81714000 запросить цену →		MYLAR-DOC-SLIDE 25/P

28. e-STUDIO230/280 RECYCLE-ASM JUNE 2004

№	Артикул	Альт. артикул	Описание
1	6LA81695000 запросить цену →		ASYS-COV-NOZLE 11/PP
7	6LA81932000 запросить цену →		COVER-RECYCLE 11/PP
8	6LA81942000 запросить цену →		PADDLE-RECY 11/P
9	6LA81928000 запросить цену →		BUSH-PADDLE 25/P
12	6LA08917000 запросить цену →		S/TPP/HEX-3*8-NI 110/P
13	6LA81953000 запросить цену →		SEAL-RECY-CLN 11/P
14	6LA81952000 запросить цену →		MYLAR-RECY-CLN 11/P
15	6LA81955000 запросить цену →		ASYS-TNR-IN 11/P
22	6LA85881000 запросить цену →		ASYS-STAY-DEV-R-RGST 11/P
24	6LA08913000 запросить цену →		S/TPS/HEX-4*8-NI 210/P
25	6LA08909000 запросить цену →		S/TPS/HEX-3*8-NI 210/P

Каталог очень большой (568 позиций). Показаны первые 28 узлов со схемами; полный список доступен по запросу.
