Toshiba e-studio 120/150 — каталог запчастей со схемами

Содержание

1. DIGITAL PLAIN PAPER COPIER
2. e-STUDIO120/150 2. PLATEN BLOCK SEP 2002
3. e-STUDIO120/150 3. OPERATION PANEL SEP 2002
4. e-STUDIO120/150 4. SIDE DOOR SEP 2002
5. e-STUDIO120/150 5. OPTICAL DRIVE SEP 2002
6. e-STUDIO120/150 6. LSU SEP 2002
7. e-STUDIO120/150 7. PAPER GUIDE SEP 2002
8. e-STUDIO120/150 8. ROLLER DRIVE BLOCK SEP 2002
9. e-STUDIO120/150 9. PAPER FEED BLOCK SEP 2002

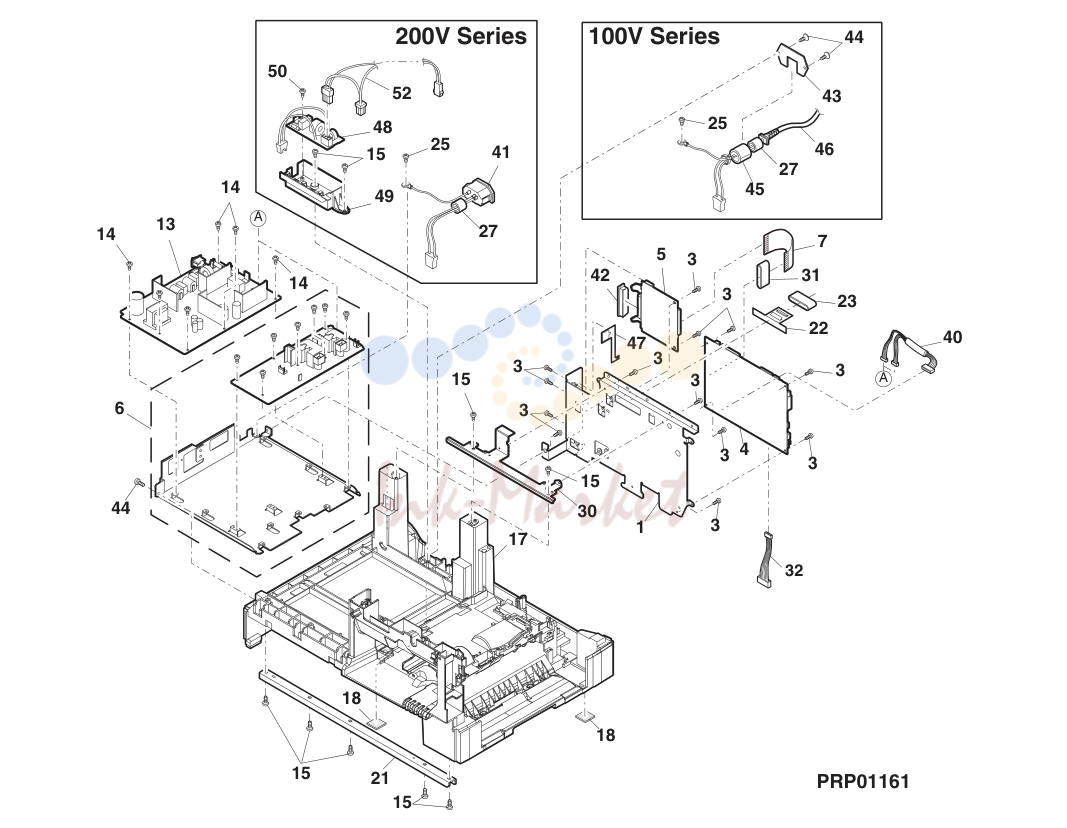

10. e-STUDIO120/150 10. PWB BLOCK SEP 2002

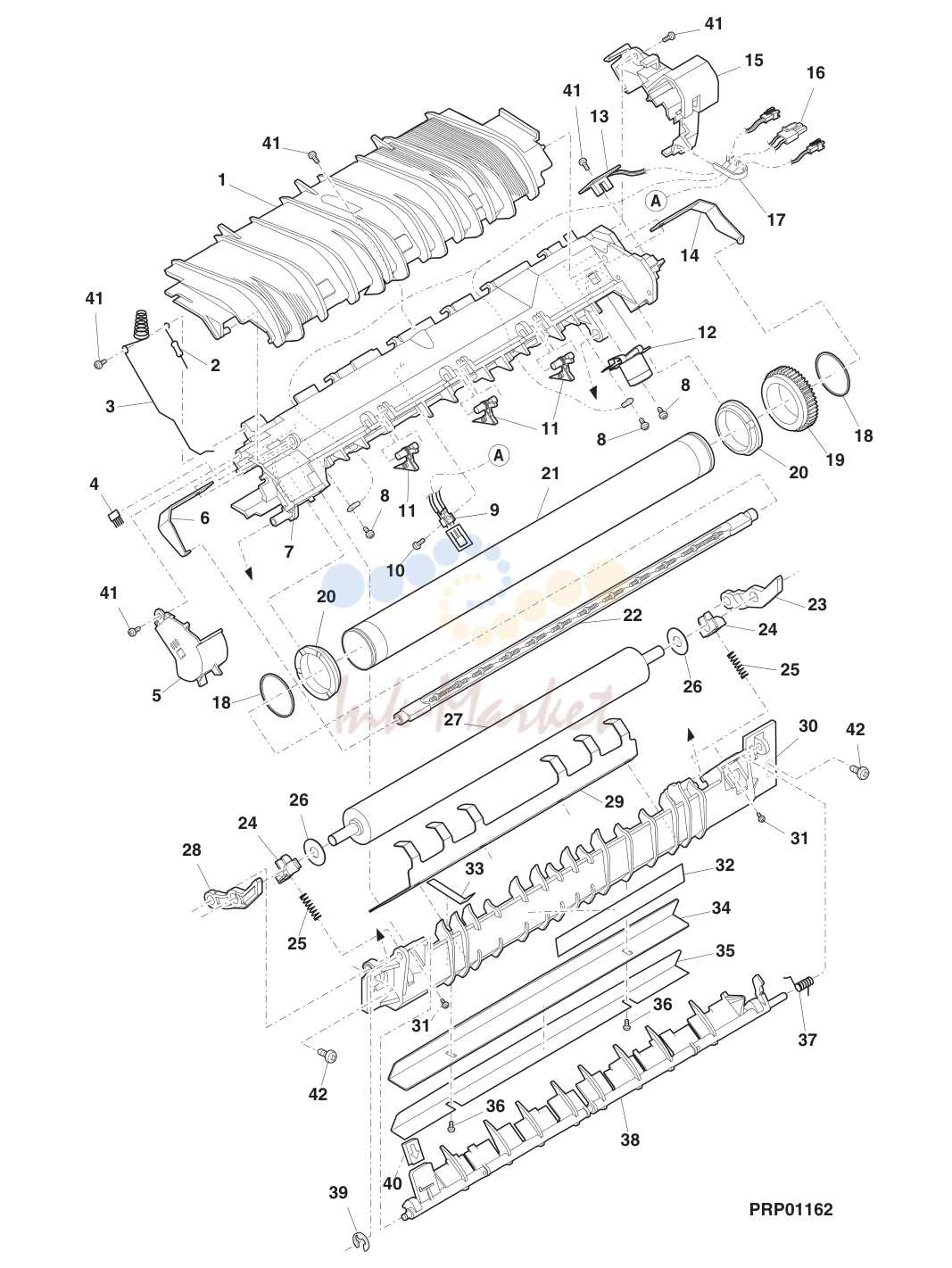

11. e-STUDIO120/150 11. FUSER BLOCK SEP 2002

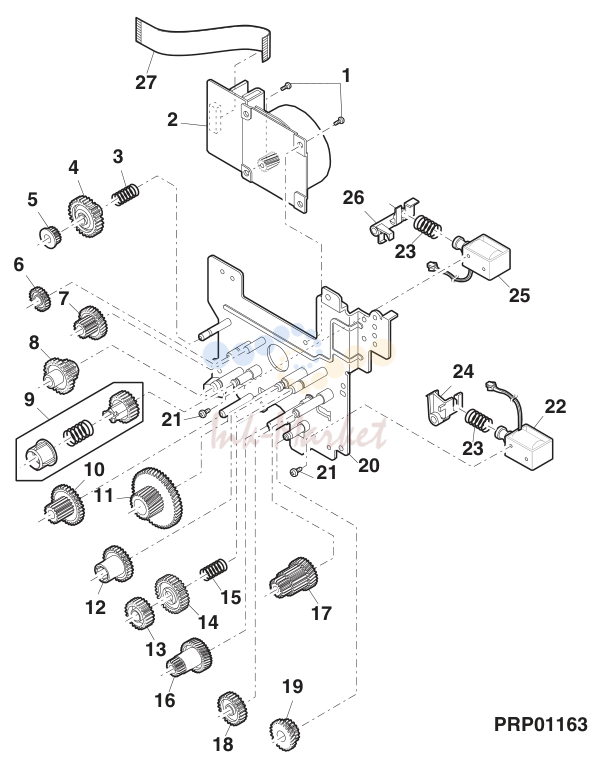

12. e-STUDIO120/150 12. MAIN DRIVE BLOCK SEP 2002

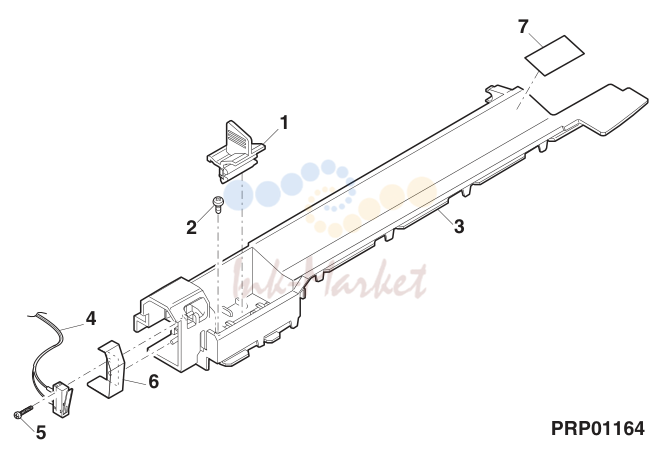

13. e-STUDIO120/150 13. MULTI UPPER COVER SEP 2002

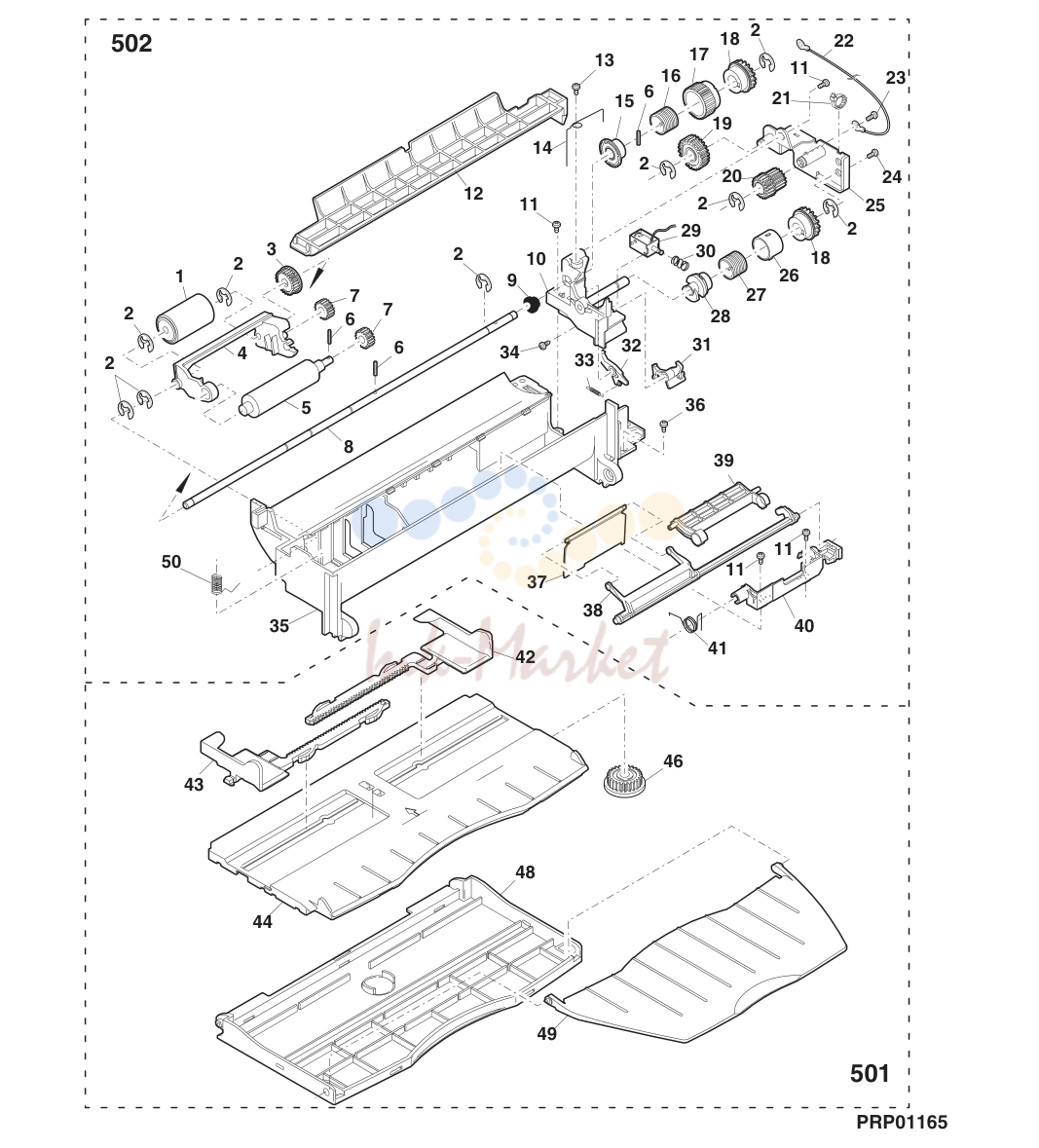

14. e-STUDIO120/150 14. MANUAL PAPER FEED BLOCK SEP 2002

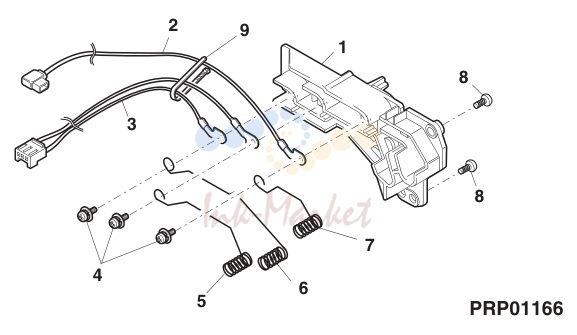

15. e-STUDIO120/150 15. HV IF COVER SEP 2002

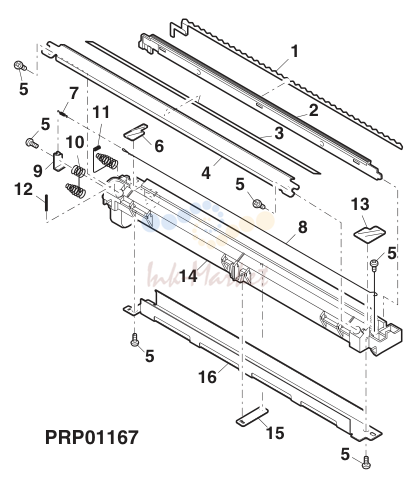

16. e-STUDIO120/150 16. CHARGER SEP 2002

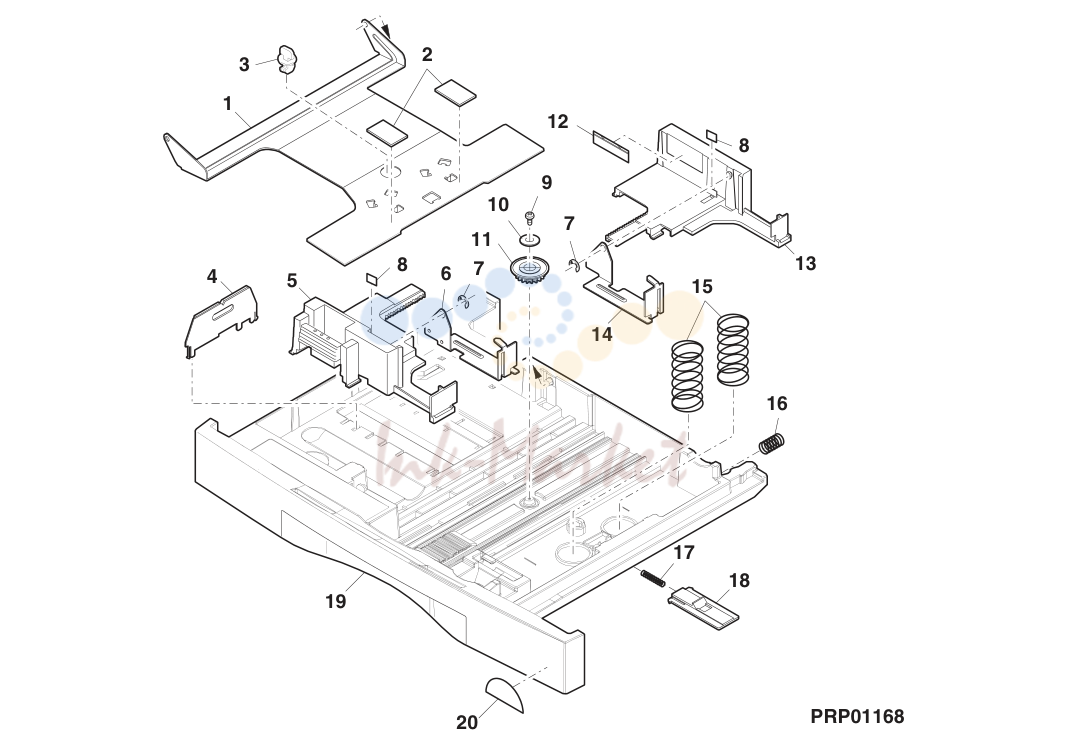

17. e-STUDIO120/150 17. PAPER TRAY SEP 2002

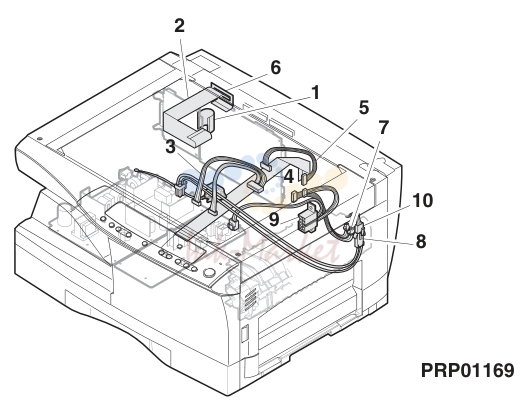

18. e-STUDIO120/150 18. HARNESS SEP 2002

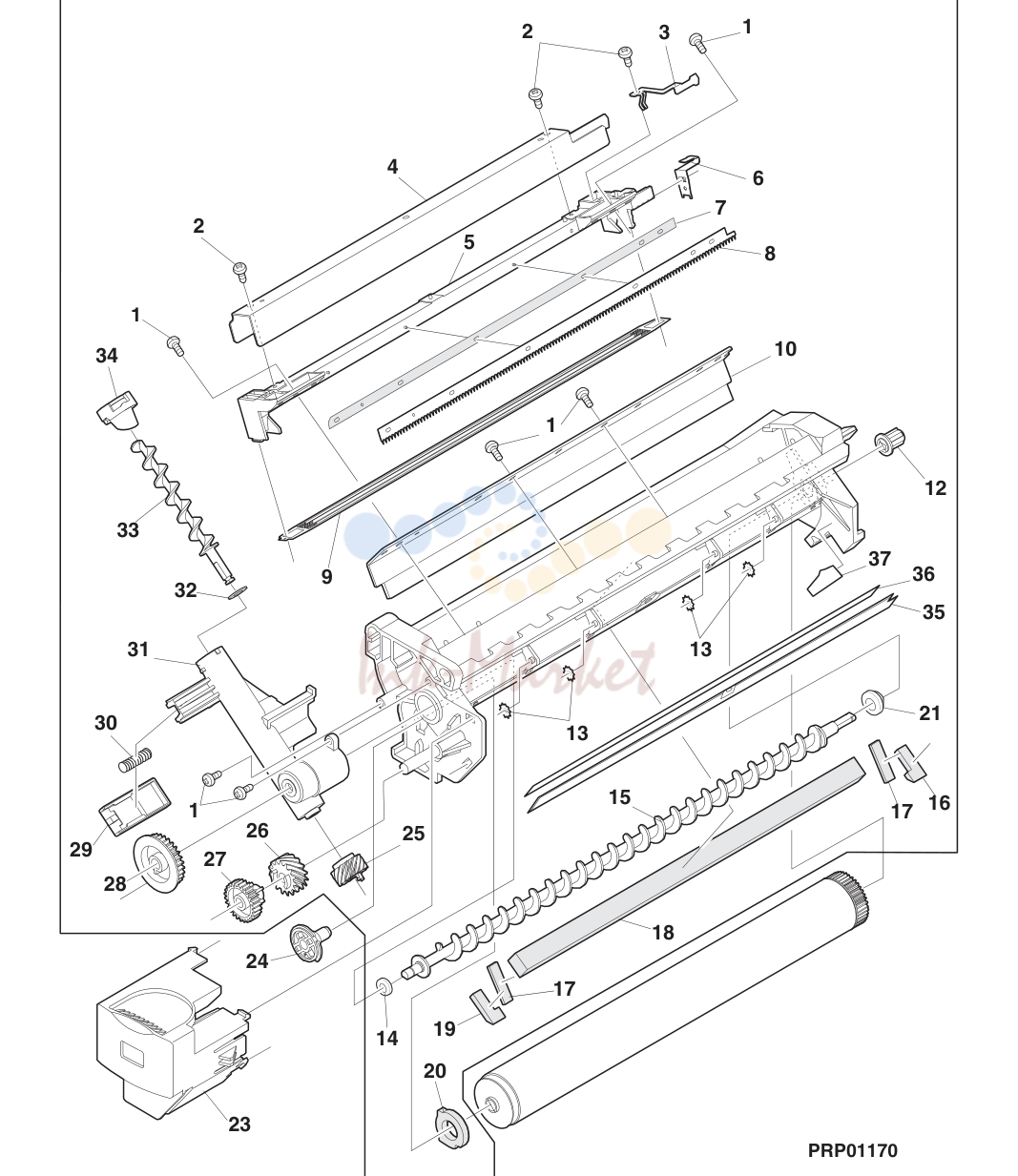

19. e-STUDIO120/150 19. PROCESS UNIT SEP 2002

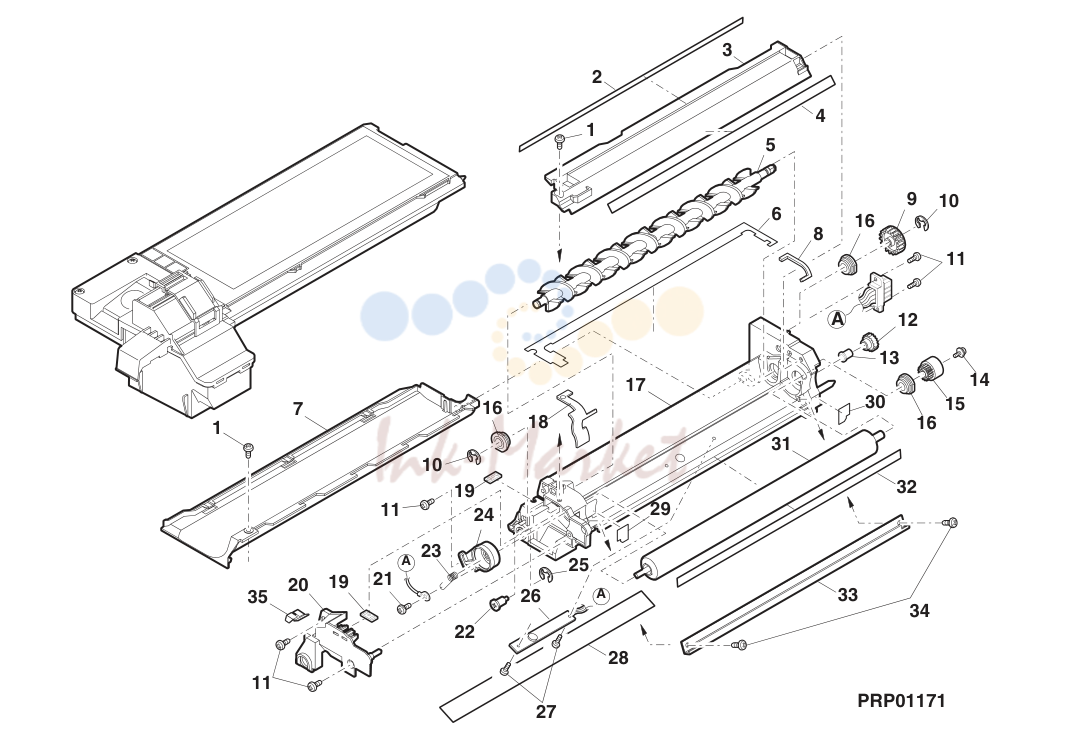

20. e-STUDIO120/150 20. DEVELOPER UNIT SEP 2002

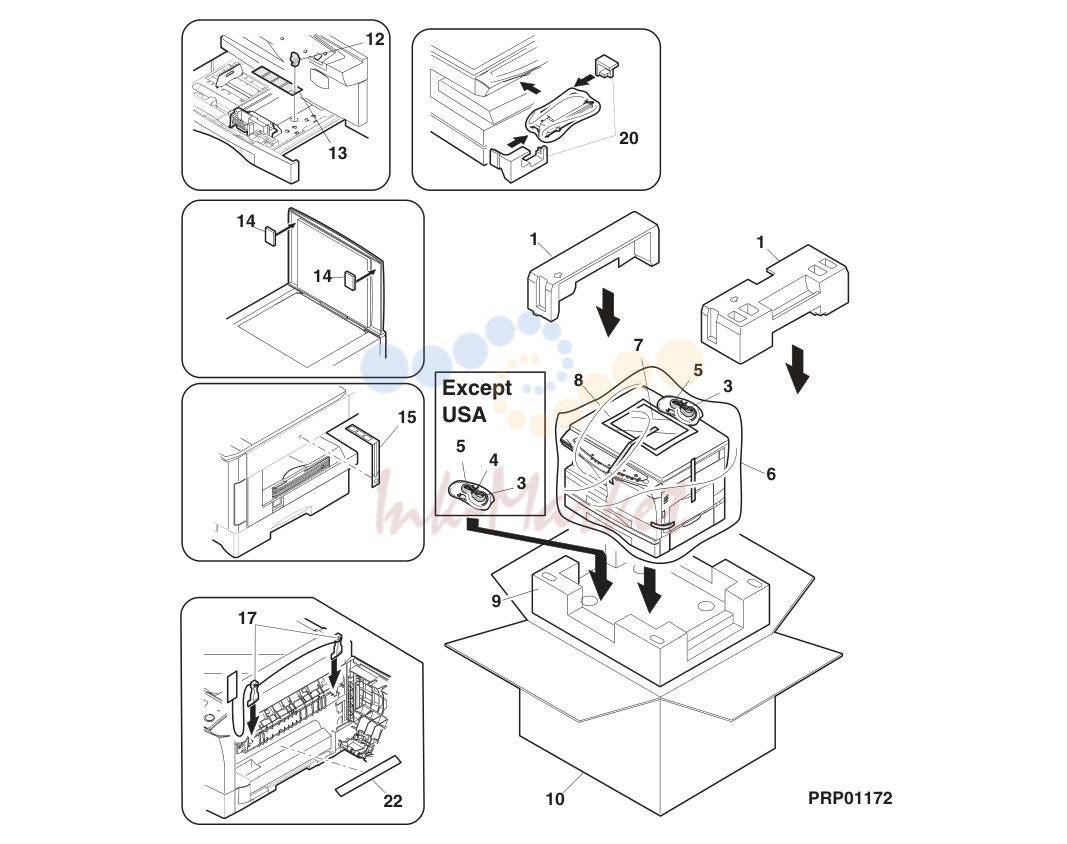

21. e-STUDIO120/150 21. PACKING SEP 2002

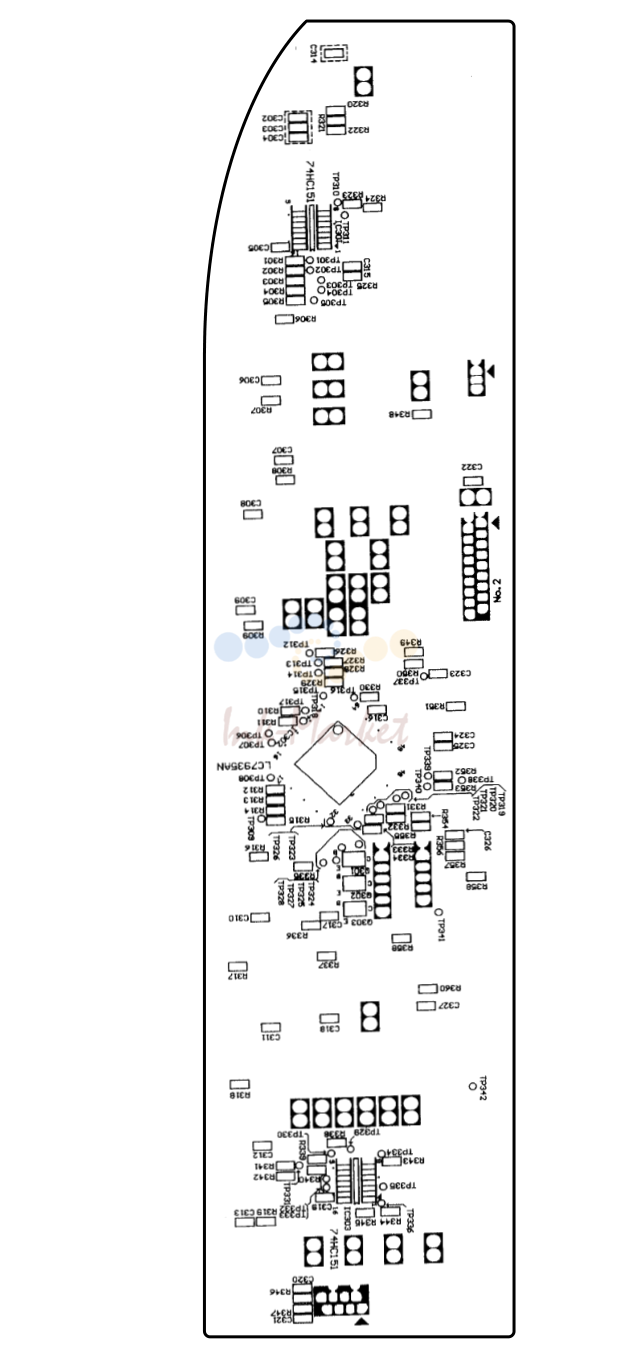

22. e-STUDIO120/150 22. OPERATION PWB (SP1) SEP 2002
23. e-STUDIO120/150 23. OPERATION PWB (SP2) SEP 2002
24. e-STUDIO120/150 24. POD SENSOR PWB SEP 2002
25. e-STUDIO120/150 25. PPD1 SENSOR PWB SEP 2002
26. e-STUDIO120/150 26. PPD2 SENSOR PWB SEP 2002
27. e-STUDIO120/150 27. MCU PWB SEP 2002
28. e-STUDIO120/150 28. IF PWB SEP 2002
29. e-STUDIO120/150 29. DC PS PWB (100V SERIES) SEP 2002
30. e-STUDIO120/150 30. DC PS PWB (200V SERIES) SEP 2002
31. e-STUDIO120/150 31. NOISE FILTER PWB SEP 2002

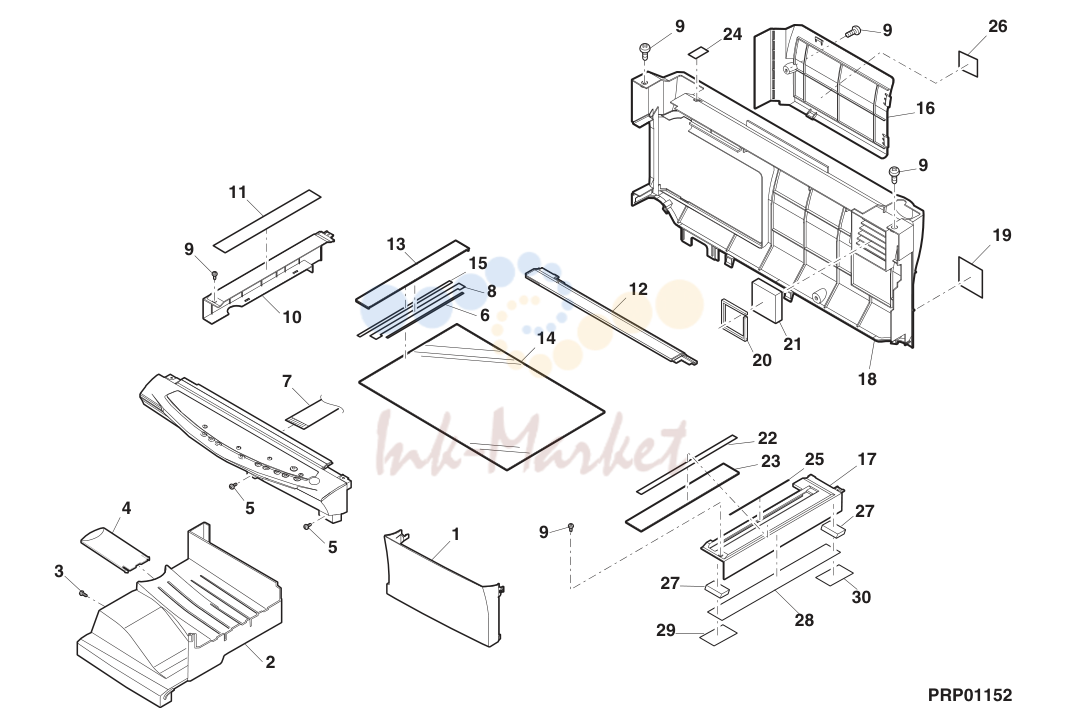

1. DIGITAL PLAIN PAPER COPIER

№	Артикул	Описание
2	41330520700 запросить цену →	Delivery tray
3	41330607300 запросить цену →	Screw M3X8
4	41330521200 запросить цену →	Extension tray
5	41330607600 запросить цену →	Screw M4X12
6	6LA58633600 запросить цену →	Glass fixing TP
7	6LA58621300 запросить цену →	OP-MCU harness
8	6LA58631700 запросить цену →	Shading sheet
9	41330605200 запросить цену →	Screw M3X8
10	6LA58623600 запросить цену →	Left exterior
11	6LA58639200 запросить цену →	Ope. Inst label
12	6LA58623900 запросить цену →	Rear cover OC
13	6LA58617500 запросить цену →	Glass fix plate
14	6LA58630700 запросить цену →	Table glass
15	6LA58633500 запросить цену →	Glass fixing TP
16	6LA58629900 запросить цену →	Rear exterior c
17	6LA58623700 запросить цену →	R exterior SPF
18	6LA58623500 запросить цену →	Rear exterior S
19	41330574000 запросить цену →	Caution label
20	41330550000 запросить цену →	Fan cushion
21	41330546000 запросить цену →	Ozone filter
22	6LA58633700 запросить цену →	Slit glass tape
23	6LA58630800 запросить цену →	SPF glass
24	41330555500 запросить цену →	Mylar sheet
25	41330558100 запросить цену →	Slit glass tape
27	6LA58631300 запросить цену →	Earth cushion
28	6LA58633200 запросить цену →	R cabinet GNDST
29	6LA58634000 запросить цену →	Earth tape F
30	6LA58634100 запросить цену →	Earth tape R

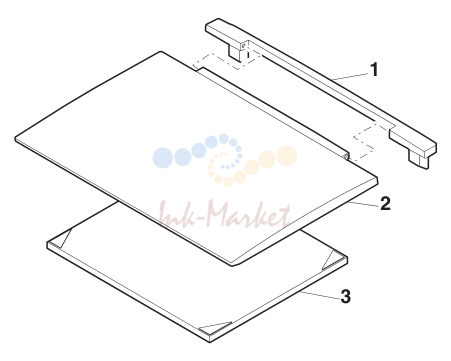

2. e-STUDIO120/150 2. PLATEN BLOCK SEP 2002

№	Артикул	Описание
1	41330511900 запросить цену →	OC cover S
2	41330512000 запросить цену →	OC cover M
3	6LA58630000 запросить цену →	OC mat
901	6LA58617100 запросить цену →	OC cover unit

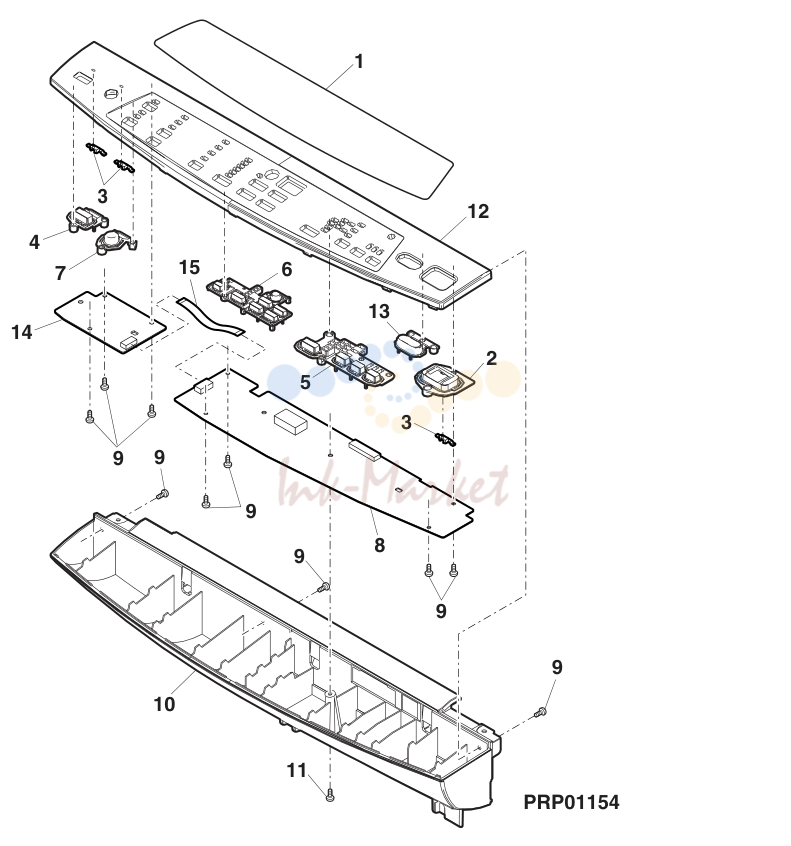

3. e-STUDIO120/150 3. OPERATION PANEL SEP 2002

№	Артикул	Описание
2	6LA58616500 запросить цену →	Start key
3	6LA58624200 запросить цену →	Copy key light
4	6LA58624300 запросить цену →	Online key
5	6LA58616400 запросить цену →	Operation key R
6	6LA58616300 запросить цену →	Operation key L
7	6LA58616600 запросить цену →	Scanner key
8	6LA58619500 запросить цену →	Operation PWB
9	41330606500 запросить цену →	Screw M3X8
10	6LA58623800 запросить цену →	Ope. Cabinet
11	41330607400 запросить цену →	Screw M3X10
12	6LA58617000 запросить цену →	Operation panel
13	6LA58616700 запросить цену →	Clear key
14	6LA58619600 запросить цену →	Ope. PWB SP2
15	6LA58622700 запросить цену →	OPE IF WH

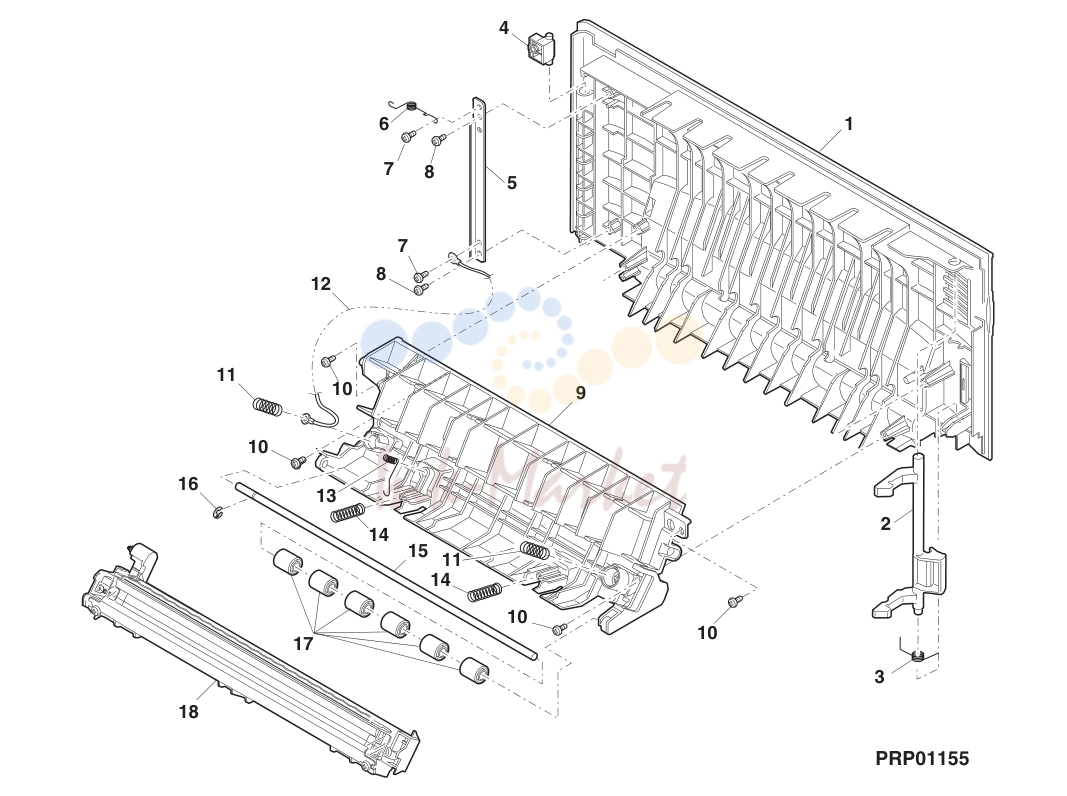

4. e-STUDIO120/150 4. SIDE DOOR SEP 2002

№	Артикул	Описание
1	6LA58623400 запросить цену →	Side door
2	41330557300 запросить цену →	Lock pawl
3	41330531300 запросить цену →	Lock pawl SP
4	41330547000 запросить цену →	Hinge guide
5	41330518300 запросить цену →	Earth plate
6	41330529800 запросить цену →	Earth spring
7	41330608500 запросить цену →	Screw M3X6
8	41330607200 запросить цену →	Screw M3X6
9	6LA58624500 запросить цену →	S door inner fm
10	41330606600 запросить цену →	Screw M3X10
11	41330527100 запросить цену →	Trans. press SP
12	6LA58621900 запросить цену →	TCFB harness
13	41330527000 запросить цену →	PS earth spring
14	41330526900 запросить цену →	PS press SP
15	41330541000 запросить цену →	PS shaft
16	41330609300 запросить цену →	E-ring
17	41330540400 запросить цену →	PS upper roller
18	41330502700 запросить цену →	Trans. hld unit

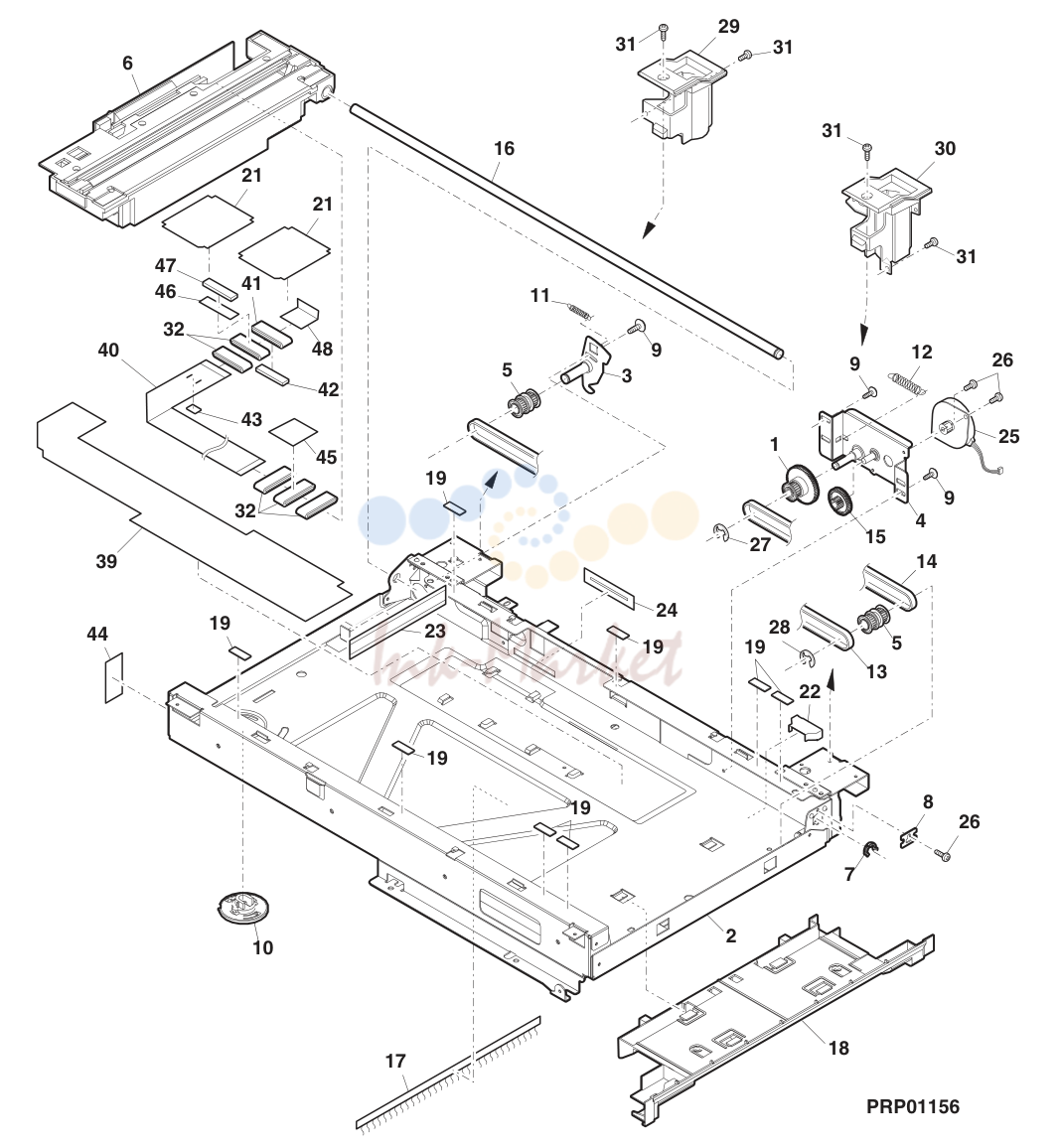

5. e-STUDIO120/150 5. OPTICAL DRIVE SEP 2002

№	Артикул	Описание
1	6LA58617900 запросить цену →	Pulley gear
2	6LA58618300 запросить цену →	Scanner plate
3	6LA58618400 запросить цену →	Tension plate
4	6LA58618500 запросить цену →	Motor fix plate
5	6LA58618700 запросить цену →	Idle pulley
7	6LA58625000 запросить цену →	Rod holder
8	6LA58626000 запросить цену →	Rod stopper
9	6LA58626100 запросить цену →	Screw 31 3X6
10	6LA58626300 запросить цену →	Carriage lock
11	6LA58627900 запросить цену →	Tension spring
12	6LA58628000 запросить цену →	Motor spring
13	6LA58628200 запросить цену →	Belt 11 473MXL
14	6LA58628300 запросить цену →	Belt 11 190MXL
15	6LA58628700 запросить цену →	Idle gear
16	6LA58629400 запросить цену →	Slide shaft
17	6LA58629500 запросить цену →	Discharge brush
18	6LA58630600 запросить цену →	Paper guide
19	41330549300 запросить цену →	Glass cushion
21	6LA58631600 запросить цену →	Cable fix sheet
22	6LA58630300 запросить цену →	Fan duct JAG
23	6LA58631800 запросить цену →	CCD insurate ST
24	6LA58631900 запросить цену →	Protect sheet
25	6LA58637500 запросить цену →	Scanner motor
26	41330608500 запросить цену →	Screw M3X6
27	41330609600 запросить цену →	E-ring
28	41330609700 запросить цену →	E-ring
29	41330548500 запросить цену →	Hinge guide L
30	41330548600 запросить цену →	Hinge guide R
31	41330608600 запросить цену →	Screw M3X8
32	6LA58635500 запросить цену →	FFC core
39	6LA58632600 запросить цену →	Scanner sheet
40	6LA58620400 запросить цену →	CCD-MCU harness
41	6LA58635600 запросить цену →	FFC core
42	6LA58630200 запросить цену →	Core cushion
43	6LA58633800 запросить цену →	CCD WH tape
44	6LA58633100 запросить цену →	N protect mylar
45	6LA58632900 запросить цену →	Scanner core ST
46	6LA58633900 запросить цену →	Core fixing TP
47	6LA58631200 запросить цену →	Core fixing TP
48	6LA58632800 запросить цену →	PWB core mylar

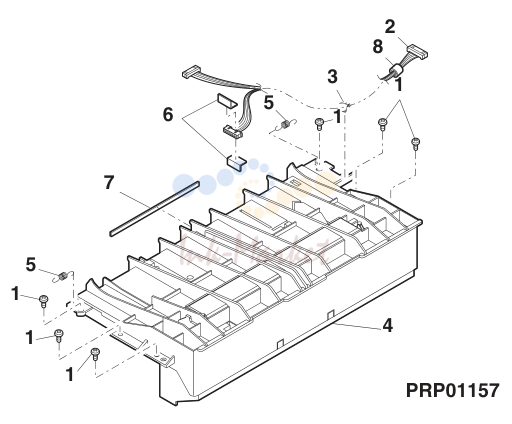

6. e-STUDIO120/150 6. LSU SEP 2002

№	Артикул	Описание
1	41330606700 запросить цену →	Screw M3X12
2	6LA58621100 запросить цену →	LSU harness
3	41330513400 запросить цену →	Wire band
4	6LA58623100 запросить цену →	LSU unit 11 A4/600D
5	6LA58627600 запросить цену →	Paper guide SP
6	6LA58631400 запросить цену →	LSU protect STA
7	6LA58631500 запросить цену →	LSU protect she
8	6LA58635700 запросить цену →	Core

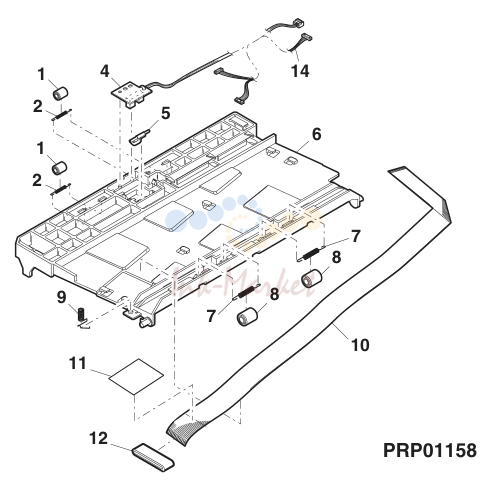

7. e-STUDIO120/150 7. PAPER GUIDE SEP 2002

№	Артикул	Описание
1	41330540000 запросить цену →	Roller upper
2	6LA58627700 запросить цену →	Roller SP
4	6LA58619300 запросить цену →	POD sensor PWB
5	41330524900 запросить цену →	Actuator
6	41330546800 запросить цену →	Paper guide
7	41330526200 запросить цену →	Trans roller SP
8	41330540400 запросить цену →	PS upper roller
9	6LA58627400 запросить цену →	Earth SP
10	6LA58621300 запросить цену →	OP-MCU harness
11	6LA58633000 запросить цену →	Panel core ST
12	6LA58635500 запросить цену →	FFC core
14	6LA58621100 запросить цену →	LSU harness

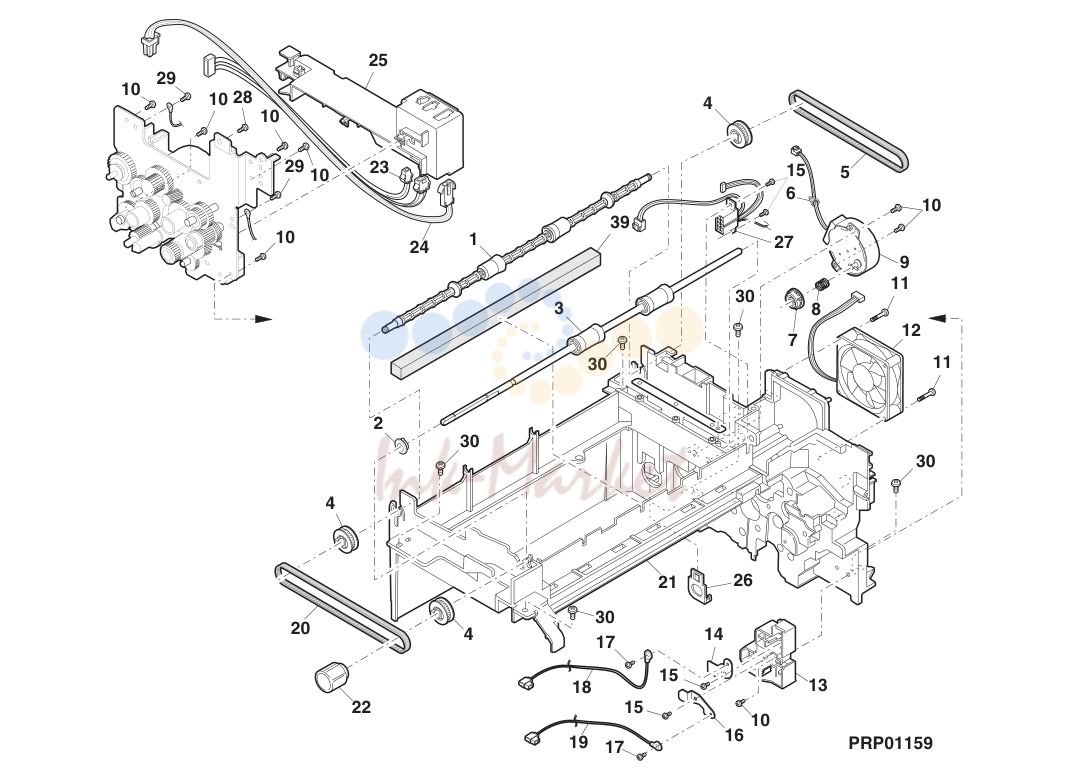

8. e-STUDIO120/150 8. ROLLER DRIVE BLOCK SEP 2002

№	Артикул	Описание
1	41330539400 запросить цену →	Roller lower
2	41330533300 запросить цену →	Roller bearing
3	6LA58629100 запросить цену →	Trans. roller L
4	41330538100 запросить цену →	Pulley 22T
5	41330532100 запросить цену →	Roller drv belt
6	41330513600 запросить цену →	Snap band SG130
7	41330534000 запросить цену →	H cupring S
8	6LA58626800 запросить цену →	Hopper spring
9	41330566700 запросить цену →	Toner motor
10	41330606600 запросить цену →	Screw M3X10
11	41330606800 запросить цену →	Screw M3X30
12	6LA58628400 запросить цену →	Fan
13	41330516900 запросить цену →	TC HV holder
14	41330562400 запросить цену →	BC HV elect plt
15	41330606400 запросить цену →	Screw M3X6
16	41330562300 запросить цену →	TC HV elect plt
17	41330605400 запросить цену →	Screw M3X6
18	6LA58620300 запросить цену →	BC harness
19	6LA58622000 запросить цену →	TC harness
20	41330532200 запросить цену →	Belt
21	41330515800 запросить цену →	Middle frame
22	41330512900 запросить цену →	Rotation knob
23	6LA58621500 запросить цену →	PPD2 IF harness
25	41330547100 запросить цену →	Harness guide
26	41330517300 запросить цену →	DV guide pin
27	6LA58620600 запросить цену →	DSV harness
28	41330523100 запросить цену →	Screw M3X6
29	41330605000 запросить цену →	Screw M3X8
30	41330607600 запросить цену →	Screw M4X12
39	6LA58631100 запросить цену →	Cushion

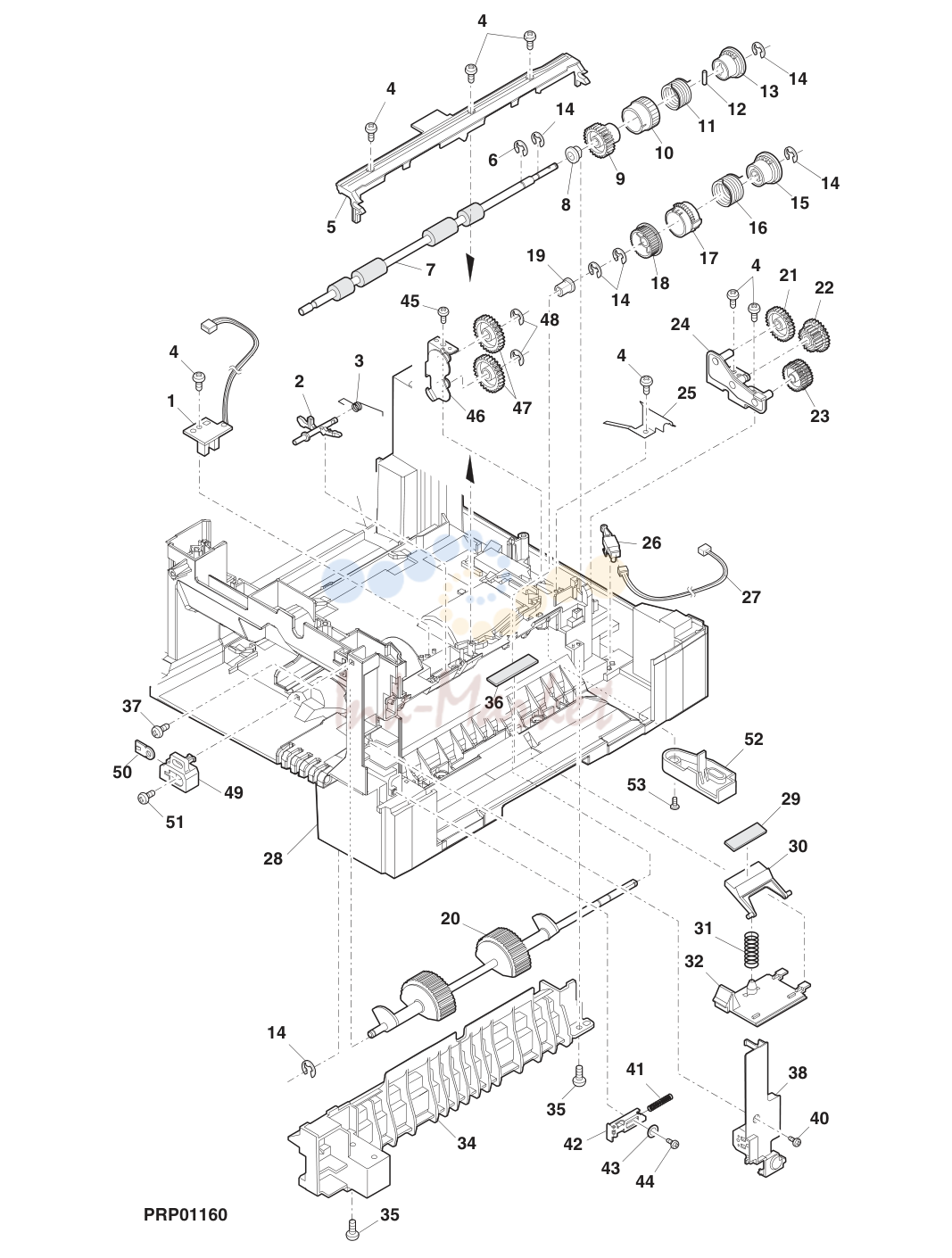

9. e-STUDIO120/150 9. PAPER FEED BLOCK SEP 2002

№	Артикул	Описание
1	6LA58619100 запросить цену →	PPD1 sensor PWB
2	41330525000 запросить цену →	PS actuator
3	6LA58626900 запросить цену →	PS actuator SP
4	41330607400 запросить цену →	Screw M3X10
5	41330547200 запросить цену →	TC f guide U
6	41330609600 запросить цену →	E-ring
7	41330540500 запросить цену →	PS lower roller
8	41330533000 запросить цену →	Bearing
9	41330535500 запросить цену →	Cluth gear 26T
10	41330550700 запросить цену →	Pipe A
11	41330529000 запросить цену →	MF clutch SP B
12	41330608800 запросить цену →	Spring pin 2X7
13	41330514200 запросить цену →	Clutch boss
14	41330609500 запросить цену →	E-ring
15	41330513800 запросить цену →	Clutch boss
16	41330528700 запросить цену →	Clutch spring
17	41330550300 запросить цену →	Clutch sleeve
18	41330537700 запросить цену →	Clutch gear 29T
19	41330533700 запросить цену →	Bearing
20	41330506000 запросить цену →	PF roller
21	41330535700 запросить цену →	Gear 33T
22	41330535900 запросить цену →	Gear 21/29T
23	41330535800 запросить цену →	W gear 30T
24	41330503100 запросить цену →	PF plate
25	41330518400 запросить цену →	PS earth plate
26	41330563200 запросить цену →	Tray detect SW.
27	6LA58620500 запросить цену →	CED1 harness
28	6LA58624100 запросить цену →	Base plate
29	41330556200 запросить цену →	Sheet M1
30	41330516800 запросить цену →	Press. plt hld
31	41330527400 запросить цену →	Pressure plt SP
32	41330543200 запросить цену →	Malti cover
34	6LA58625700 запросить цену →	Base plt rail R
35	41330607600 запросить цену →	Screw M4X12
36	41330556300 запросить цену →	PF sheet
37	41330605800 запросить цену →	Screw M3X8
38	41330542700 запросить цену →	Sensor cover
40	41330607500 запросить цену →	Screw M3X12
41	6LA58627300 запросить цену →	F ext. lv SP
42	41330517500 запросить цену →	F ext LV plt
43	41330523200 запросить цену →	Washer
44	41330607400 запросить цену →	Screw M3X10
45	41330607600 запросить цену →	Screw M4X12
46	41330503500 запросить цену →	Joint gear plt
47	41330537800 запросить цену →	2nd joint gear
48	41330609700 запросить цену →	E-ring
49	41330517200 запросить цену →	DV fixing block
50	41330519300 запросить цену →	M4 plate
51	41330606500 запросить цену →	Screw M3X8
52	41330544800 запросить цену →	OP gear cover
53	41330522900 запросить цену →	Screw 11 4X12

10. e-STUDIO120/150 10. PWB BLOCK SEP 2002

№	Артикул	Описание
1	6LA58624900 запросить цену →	PWB holder JAG
3	41330608500 запросить цену →	Screw M3X6
5	6LA58619000 запросить цену →	IF PWB
6	6LA58636500 запросить цену →	HV PWB
7	6LA58621200 запросить цену →	MCU-I/F harness
14	6LA58646100 запросить цену →	Screw 41 3X6
17	6LA58624100 запросить цену →	Base plate
18	41330512200 запросить цену →	Rubber foot
21	41330517800 запросить цену →	Reinforce plt F
22	6LA58632700 запросить цену →	PWB holder ST
23	6LA58635500 запросить цену →	FFC core
25	6LA58646200 запросить цену →	Screw 11 4X6
27	6LA58635700 запросить цену →	Core
30	6LA58624700 запросить цену →	Connector frame
31	6LA58635900 запросить цену →	Ferrite core
32	6LA58620200 запросить цену →	2nd CST IF WH
40	6LA58622200 запросить цену →	Center frame WH
41	6LA58622500 запросить цену →	Inlet IF WH 11 200V Series
42	41330542300 запросить цену →	Protect cap
43	6LA58625100 запросить цену →	AC inlet holder 11 U.S.A
45	6LA58635800 запросить цену →	Core 11 U.S.A
46	6LA58634200 запросить цену →	AC cord 11 U.S.A
47	6LA58633300 запросить цену →	CN earth sheet
48	6LA58619400 запросить цену →	N filter PWB 11 200V Series
49	6LA58624800 запросить цену →	N filter holder 11 200V Series
50	41330606500 запросить цену →	Screw M3X8 11 200V Series
52	6LA58620800 запросить цену →	HL harness 1 11 200V Series

11. e-STUDIO120/150 11. FUSER BLOCK SEP 2002

№	Артикул	Описание
1	41330548100 запросить цену →	U-turn guide L
2	41330593900 запросить цену →	Resistor 11 1/2W 150M
3	6LA58627500 запросить цену →	FU earth wire
4	6LA58629700 запросить цену →	Discharge brush
5	41330543000 запросить цену →	Fusing cover F
6	41330530400 запросить цену →	Copy lamp SP F
7	41330515000 запросить цену →	Fusing upper fm
8	41330522100 запросить цену →	Screw M3X6
9	41330566100 запросить цену →	Thermistor
10	41330605900 запросить цену →	Screw M3X10
11	6LA58620100 запросить цену →	Separator pawl
12	41330506500 запросить цену →	FU thermo. unit
13	6LA58619200 запросить цену →	PPD2 sensor PWB
14	41330530500 запросить цену →	Copy lamp SP R
15	41330543100 запросить цену →	Fusing cover R
18	41330521600 запросить цену →	Roller stopper
19	41330537200 запросить цену →	Fushing ger 45T
20	41330533800 запросить цену →	Fusing bearing
21	6LA58628800 запросить цену →	Heart roller
23	41330525500 запросить цену →	Press. lever R
24	41330533500 запросить цену →	Press bearing N
25	41330527900 запросить цену →	Pressure spring
26	41330523400 запросить цену →	Washer
27	41330540600 запросить цену →	Pressure roller
28	41330525400 запросить цену →	Press. lever F
29	6LA58625300 запросить цену →	Scraper
30	41330515100 запросить цену →	Fusing lower fm
31	41330607500 запросить цену →	Screw M3X12
32	6LA58602000 запросить цену →	H caution lbl
33	41330553500 запросить цену →	PG earth sheet
34	41330546600 запросить цену →	Fusing F PA gud
35	41330552000 запросить цену →	Front PG sheet
36	41330523000 запросить цену →	Screw
37	6LA58627800 запросить цену →	Gate spring
38	41330519400 запросить цену →	Turn over gate
39	41330609200 запросить цену →	E type ring
40	41330552500 запросить цену →	Handle label
41	41330607300 запросить цену →	Screw M3X8
42	41330522200 запросить цену →	Screw

12. e-STUDIO120/150 12. MAIN DRIVE BLOCK SEP 2002

№	Артикул	Описание
1	41330605100 запросить цену →	Screw M4X6
2	6LA58637400 запросить цену →	Main motor
3	6LA58627200 запросить цену →	Pulley spring
4	41330536700 запросить цену →	Ratchet ger 33T
5	41330538200 запросить цену →	Pulley 17T
6	41330534600 запросить цену →	Gear 28T
7	41330534500 запросить цену →	Gear 46/16T
8	41330534900 запросить цену →	Gear 30/15T
9	41330502400 запросить цену →	MG gear unit
10	41330535000 запросить цену →	Gear 37/15T
11	41330534300 запросить цену →	Gear 68/26T
12	41330535100 запросить цену →	Cupring ger 34T
13	41330535400 запросить цену →	Ratchet ger 21T
14	41330535300 запросить цену →	Ratchet ger 28T
15	6LA58626700 запросить цену →	Ratchet spring
16	6LA58628500 запросить цену →	Gear 11 55/19T
17	41330535200 запросить цену →	Gear 33/20/15T
18	41330534700 запросить цену →	Gear 20T
19	41330534800 запросить цену →	Gear 31/17T
20	41330503600 запросить цену →	Main drive plt
21	41330604900 запросить цену →	Screw M3X4
22	6LA58637700 запросить цену →	Solenoid
23	41330529100 запросить цену →	Spring B
24	41330557100 запросить цену →	PS roller pawl
25	41330568400 запросить цену →	Solenoide
26	41330557200 запросить цену →	Roller pawl
27	6LA58622400 запросить цену →	Main motor WH
901	6LA58618200 запросить цену →	Drive unit 11 Except No.27

13. e-STUDIO120/150 13. MULTI UPPER COVER SEP 2002

№	Артикул	Описание
1	41330501100 запросить цену →	CH cleaner unit
2	41330607300 запросить цену →	Screw M3X8
3	6LA58629800 запросить цену →	M upper cover
4	6LA58620000 запросить цену →	S door sw unit
5	6LA58646300 запросить цену →	Screw 11 2X10
6	41330530900 запросить цену →	Door switch SP
7	41330554000 запросить цену →	MB u gud sheet

14. e-STUDIO120/150 14. MANUAL PAPER FEED BLOCK SEP 2002

№	Артикул	Описание
1	41330540700 запросить цену →	MPF roller
2	41330609500 запросить цену →	E-ring
3	41330537600 запросить цену →	Gear 20T
4	41330524200 запросить цену →	Arm C
5	41330540200 запросить цену →	Roller R
6	41330608800 запросить цену →	Spring pin 2X7
7	41330537400 запросить цену →	Gear 16T
8	41330541600 запросить цену →	Cam boss A sht
9	41330514600 запросить цену →	M bushing C
10	41330514300 запросить цену →	Multi F bracket
11	41330607300 запросить цену →	Screw M3X8
12	6LA58630400 запросить цену →	DUP upper guide
13	41330606400 запросить цену →	Screw M3X6
14	41330527600 запросить цену →	M feed GND SP
15	41330514200 запросить цену →	Clutch boss
16	41330528900 запросить цену →	Clutch spring A
17	41330550700 запросить цену →	Pipe A
18	6LA58624400 запросить цену →	Cam boss A1R
19	41330537300 запросить цену →	Gear 27T
20	41330537500 запросить цену →	Gear 20.20MXL
21	41330513400 запросить цену →	Wire band
22	6LA58622300 запросить цену →	M feed GND WH
23	41330608500 запросить цену →	Screw M3X6
24	41330605600 запросить цену →	Screw M3X6
25	41330503000 запросить цену →	Paper plate
26	41330550800 запросить цену →	Pipe B
27	41330529000 запросить цену →	MF clutch SP B
28	41330514000 запросить цену →	Cam boss B
29	41330568500 запросить цену →	MF solenoid
30	41330529100 запросить цену →	Spring B
31	41330557700 запросить цену →	MPF pawl B
32	41330557600 запросить цену →	MPF pawl A
33	41330529300 запросить цену →	Pawl A spring
34	41330605000 запросить цену →	Screw M3X8
35	41330515300 запросить цену →	Multi frame
36	41330607600 запросить цену →	Screw M4X12
37	41330521800 запросить цену →	Stopper plate
38	41330524400 запросить цену →	Arm B
39	41330524300 запросить цену →	Arm A
40	41330524600 запросить цену →	Arm hinge
41	41330527500 запросить цену →	Arm C spring
42	41330547800 запросить цену →	MB side guide R
43	41330547700 запросить цену →	MB side guide L
44	41330543400 запросить цену →	M Tray F cover
46	41330535600 запросить цену →	M feed gear
48	41330520800 запросить цену →	Multi tray
49	41330520900 запросить цену →	Multi tray
50	41330528400 запросить цену →	Spring
501	41330506200 запросить цену →	MPF tray unit
502	6LA58617600 запросить цену →	MPF unit

15. e-STUDIO120/150 15. HV IF COVER SEP 2002

№	Артикул	Описание
1	41330516300 запросить цену →	HV IF holder
2	6LA58618100 запросить цену →	MC harness unit
3	6LA58618000 запросить цену →	GB-MCFB WH unit
4	41330605300 запросить цену →	Screw M3X6
5	6LA58626500 запросить цену →	HV terminal SP
6	6LA58626600 запросить цену →	HV terminal SP
7	6LA58626400 запросить цену →	HV terminal SP
8	41330606500 запросить цену →	Screw M3X8
9	41330513400 запросить цену →	Wire band

16. e-STUDIO120/150 16. CHARGER SEP 2002

№	Артикул	Описание
1	41330552900 запросить цену →	Discharge sheet
2	41330547300 запросить цену →	Separator guige
3	41330551700 запросить цену →	TC sheet
4	41330546500 запросить цену →	TC front guide
5	41330606400 запросить цену →	Screw M3X6
6	41330551900 запросить цену →	TC cov sheet R
7	41330532000 запросить цену →	MC tension SP
8	41330510600 запросить цену →	Charger wire
9	41330562500 запросить цену →	TC elect. plate
10	41330526700 запросить цену →	TC electrode SP
11	41330526800 запросить цену →	BC electrode SP
12	6LA58627100 запросить цену →	F guide GND SP
13	41330551800 запросить цену →	TC cov sheet F
14	41330516400 запросить цену →	TC holder
15	41330514700 запросить цену →	Holer fix plt
16	41330542400 запросить цену →	TC case
901	41330502700 запросить цену →	Trans. hld unit

17. e-STUDIO120/150 17. PAPER TRAY SEP 2002

№	Артикул	Описание
1	41330519100 запросить цену →	Turning plt
2	41330556400 запросить цену →	Rotation sheet
3	41330516000 запросить цену →	Turn fasner
4	41330519000 запросить цену →	Tray rear plate
5	41330520200 запросить цену →	Tray side plt F
6	41330557800 запросить цену →	250 Tray pawl F
7	41330609500 запросить цену →	E-ring
8	41330552600 запросить цену →	Try guide sheet
9	41330607300 запросить цену →	Screw M3X8
10	41330523600 запросить цену →	Washer W12
11	41330537100 запросить цену →	M feed gear
12	41330575400 запросить цену →	Indication lbl
13	41330520300 запросить цену →	Tray side plt R
14	41330557900 запросить цену →	250 Tray pawl R
15	41330528300 запросить цену →	250 Tray spring
16	41330529200 запросить цену →	Tray spring
17	41330528800 запросить цену →	Stopper spring
18	41330521700 запросить цену →	Plate stopper
19	41330511400 запросить цену →	250 Tray case
20	6LA58639400 запросить цену →	Enagy star labe
901	41330501000 запросить цену →	250 Tray unit

18. e-STUDIO120/150 18. HARNESS SEP 2002

№	Артикул	Описание
1	6LA58621200 запросить цену →	MCU-I/F harness
2	6LA58620400 запросить цену →	CCD-MCU harness
3	6LA58622200 запросить цену →	Center frame WH
4	6LA58621300 запросить цену →	OP-MCU harness
5	6LA58622400 запросить цену →	Main motor WH
6	6LA58632700 запросить цену →	PWB holder ST
7	6LA58621500 запросить цену →	PPD2 IF harness
9	6LA58620600 запросить цену →	DSV harness

19. e-STUDIO120/150 19. PROCESS UNIT SEP 2002

№	Артикул	Описание
1	41330606600 запросить цену →	Screw M3X10
2	41330606200 запросить цену →	Screw 31 2.6X5
3	41330563500 запросить цену →	Saw terminal
4	41330542600 запросить цену →	MC case
5	41330516700 запросить цену →	MC holder unit
6	41330563600 запросить цену →	Grid terminal
7	41330558000 запросить цену →	Saw tape
8	6LA58625400 запросить цену →	Saw
9	41330518100 запросить цену →	Grid
10	6LA58639600 запросить цену →	Cleaning blade
12	41330533900 запросить цену →	Screw cupring
13	41330523500 запросить цену →	Washer
14	41330549900 запросить цену →	Screw cushion
15	41330540900 запросить цену →	Screw
16	41330551000 запросить цену →	Seal R
17	41330549600 запросить цену →	Toner cushion
18	6LA58630900 запросить цену →	Blade cushion
19	41330550900 запросить цену →	Seal F
20	41330549800 запросить цену →	Flange cushion
21	41330533600 запросить цену →	DV bearing
23	41330543300 запросить цену →	Drum cover
24	41330519500 запросить цену →	Drum hld plt
25	41330536400 запросить цену →	Trans pipe gear
26	41330536300 запросить цену →	Trans pipe gear
27	41330536200 запросить цену →	Idle gear
28	41330536100 запросить цену →	Trans scw gear
29	41330556500 запросить цену →	TC pipp shuter
30	6LA58627000 запросить цену →	Toner pipe SP
31	41330550400 запросить цену →	Toner pipe
32	41330556700 запросить цену →	P cap spacer
33	41330540800 запросить цену →	Trans pipe scw
34	41330542200 запросить цену →	Toner pipe cap
35	6LA58639700 запросить цену →	Sub blade
36	6LA58633400 запросить цену →	Sub blade tape
37	6LA58631000 запросить цену →	Shield cushion

20. e-STUDIO120/150 20. DEVELOPER UNIT SEP 2002

№	Артикул	Описание
1	41330605200 запросить цену →	Screw M3X8
2	41330551600 запросить цену →	DV-COVsheet
3	41330544900 запросить цену →	DV-cover-U
4	41330576000 запросить цену →	DV blade
5	41330540100 запросить цену →	DMX roller
6	41330551300 запросить цену →	DV seal CN
7	41330548700 запросить цену →	TN guide D
8	41330551400 запросить цену →	DV seal RN
9	41330536900 запросить цену →	DMX Gear 28T
10	41330609500 запросить цену →	E-ring
11	41330607900 запросить цену →	Screw M3X8
12	41330534200 запросить цену →	DV idle ger 20T
13	41330532900 запросить цену →	DID bearing
14	41330605600 запросить цену →	Screw M3X6
15	6LA58628600 запросить цену →	DV gear 11 18T
16	41330532800 запросить цену →	DMX bearing
17	41330541700 запросить цену →	DV-BOX
18	41330551200 запросить цену →	DV seal FN
19	41330518900 запросить цену →	DV fixing plate
20	41330545000 запросить цену →	DV-cover-F
21	41330606400 запросить цену →	Screw M3X6
22	41330522800 запросить цену →	Screw
23	41330530200 запросить цену →	Byass spring
24	41330515900 запросить цену →	MG holder
25	41330609600 запросить цену →	E-ring
26	6LA58636600 запросить цену →	ATC sensor
27	41330609800 запросить цену →	Screw 21 3X6
28	41330551100 запросить цену →	DV seal A
29	41330553200 запросить цену →	Side sheet FN
30	41330551500 запросить цену →	DV side seal RN
31	41330539300 запросить цену →	MG roller
32	41330549500 запросить цену →	DVC cushion
33	41330517400 запросить цену →	DV doctor N
34	41330609900 запросить цену →	Screw 21 3X8
35	41330542100 запросить цену →	Brush

21. e-STUDIO120/150 21. PACKING SEP 2002

№	Артикул	Описание
1	6LA58638100 запросить цену →	Top packing OC
4	41330575900 запросить цену →	AC cable band 11 Except U.S.A
5	41330573100 запросить цену →	Bag
6	41330573400 запросить цену →	Bag
7	6LA58639100 запросить цену →	Ope. manual 11 English
8	41330572900 запросить цену →	Bag 240X300mm
9	6LA58637900 запросить цену →	Bottom packing
12	41330516000 запросить цену →	Turn fasner
13	41330575600 запросить цену →	Rotation tag
14	6LA58637800 запросить цену →	OC packing
15	6LA58639500 запросить цену →	Scanner fixing
17	41330502900 запросить цену →	Press. block LV
20	6LA58638000 запросить цену →	Accessories A

Каталог очень большой (1803 позиций). Показаны первые 21 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
