Toshiba 56200120-Toshiba-Estudio-202L-232-282-PM — каталог запчастей со схемами

Содержание

• 1. MULTIFUNCTIONAL DIGITAL SYSTEMS
• 2. e-STUDIO202L/232/282 COVER-2-ASM DECEMBER 2005
• 3. e-STUDIO202L/232/282 CONTROL-PANEL-ASM DECEMBER 2005
• 4. e-STUDIO202L/232/282 BASE-FRAME-ASM DECEMBER 2005
• 5. e-STUDIO202L/232/282 FRONT-FRAME-ASM DECEMBER 2005
• 6. e-STUDIO202L/232/282 REAR-FRAME-1-ASM DECEMBER 2005
• 7. e-STUDIO202L/232/282 REAR-FRAME-2-ASM DECEMBER 2005
• 8. e-STUDIO202L/232/282 CASE-SYS-ASM DECEMBER 2005
• 9. e-STUDIO202L/232/282 CASE-LGC-ASM DECEMBER 2005
• 10. e-STUDIO202L/232/282 LASER-OPTICAL-UNIT-ASM DECEMBER 2005

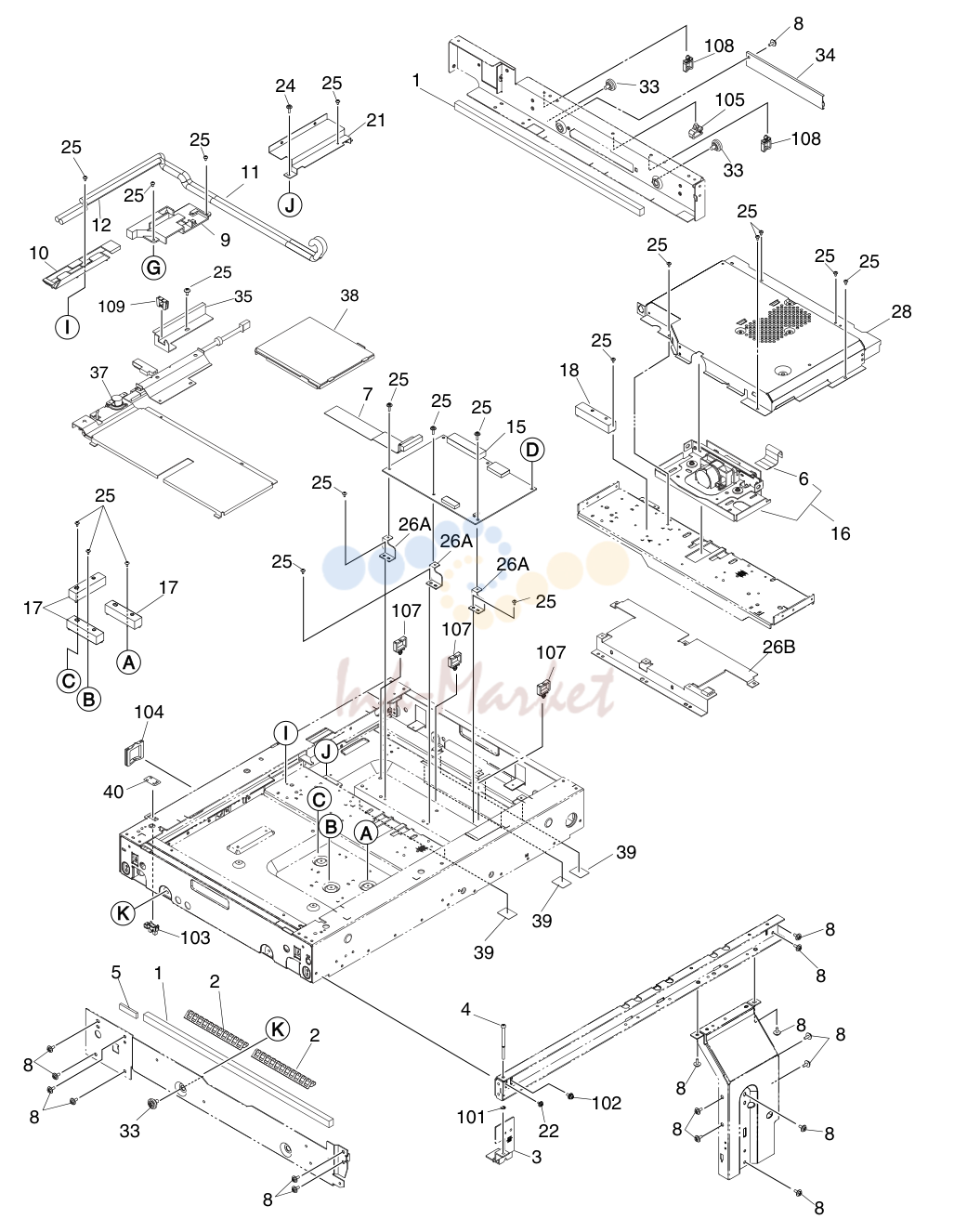

• 11. e-STUDIO202L/232/282 OPTICAL-FRAME-ASM DECEMBER 2005

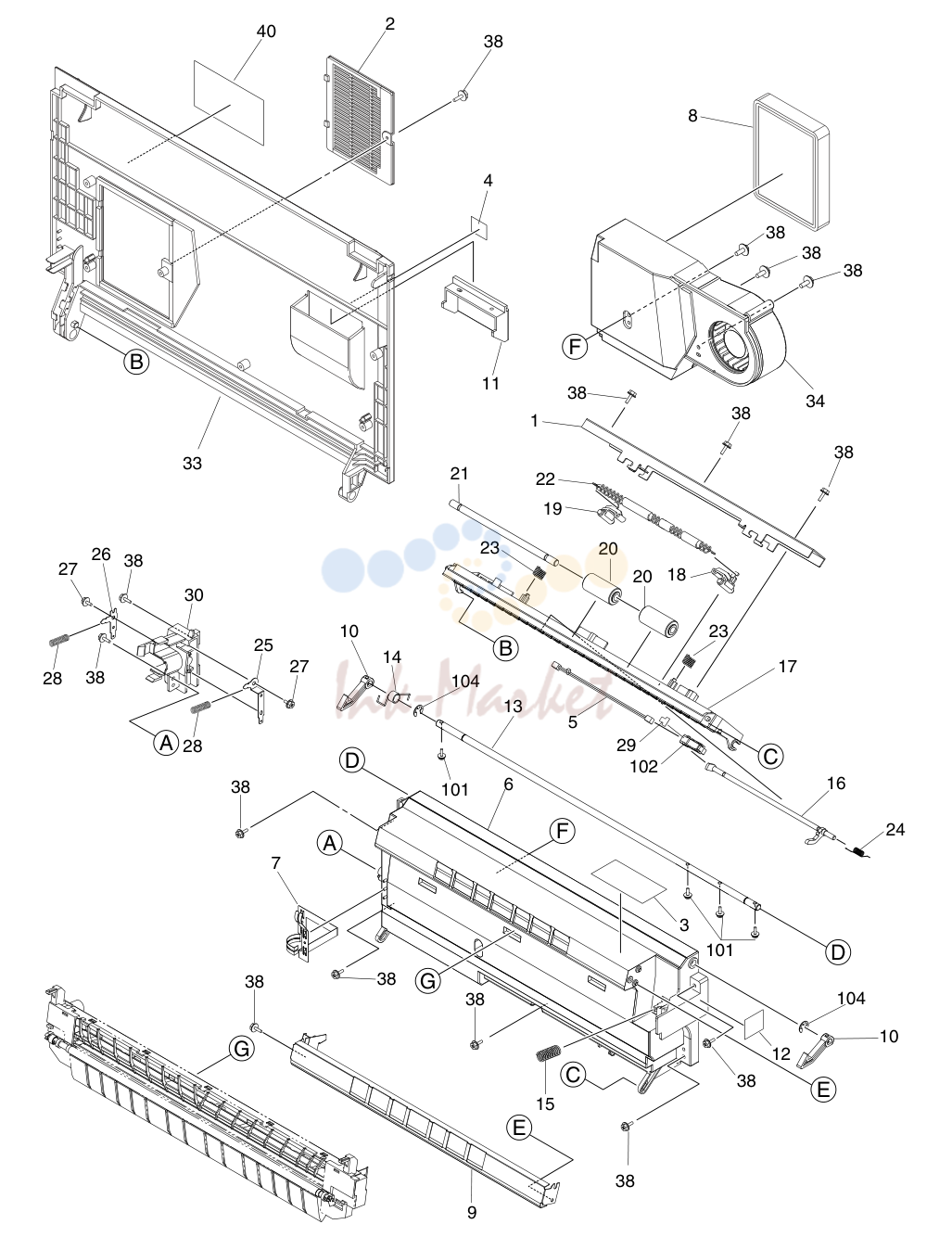

• 12. e-STUDIO202L/232/282 COVER-GUIDE-ASM DECEMBER 2005

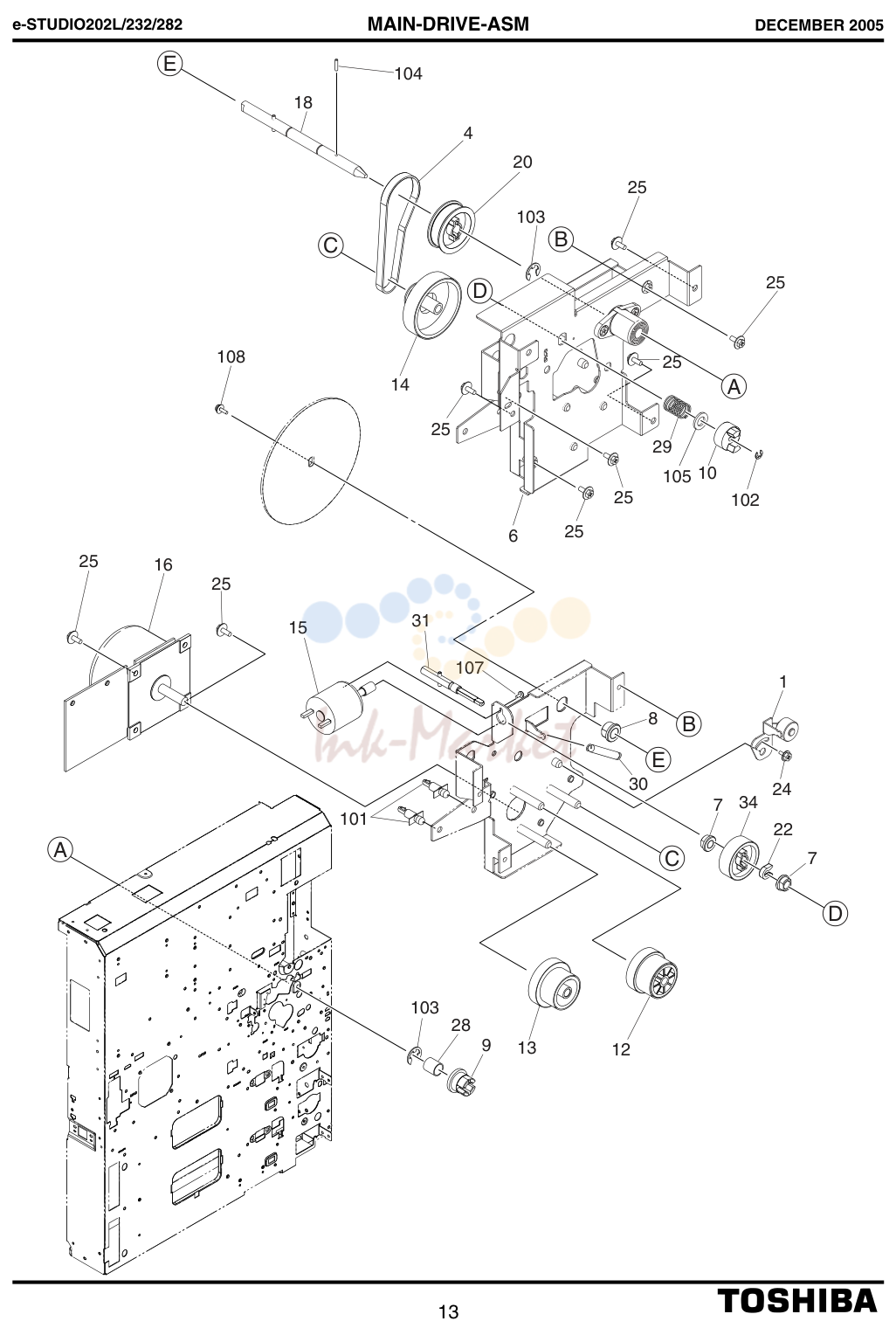

• 13. e-STUDIO202L/232/282 MAIN-DRIVE-ASM DECEMBER 2005

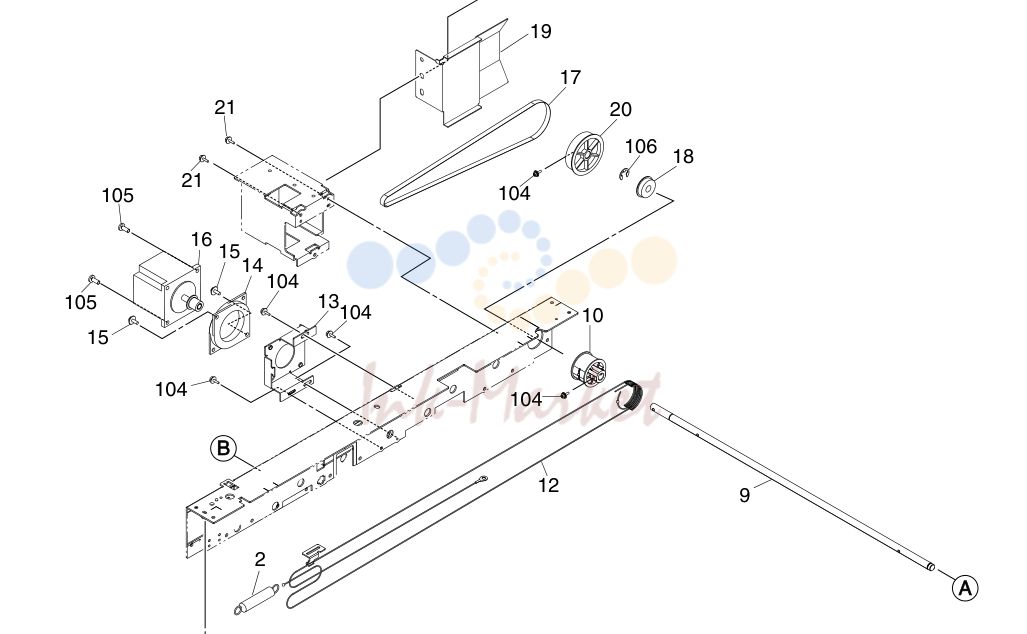

• 14. e-STUDIO202L/232/282 OPTICAL-DRIVE-ASM DECEMBER 2005

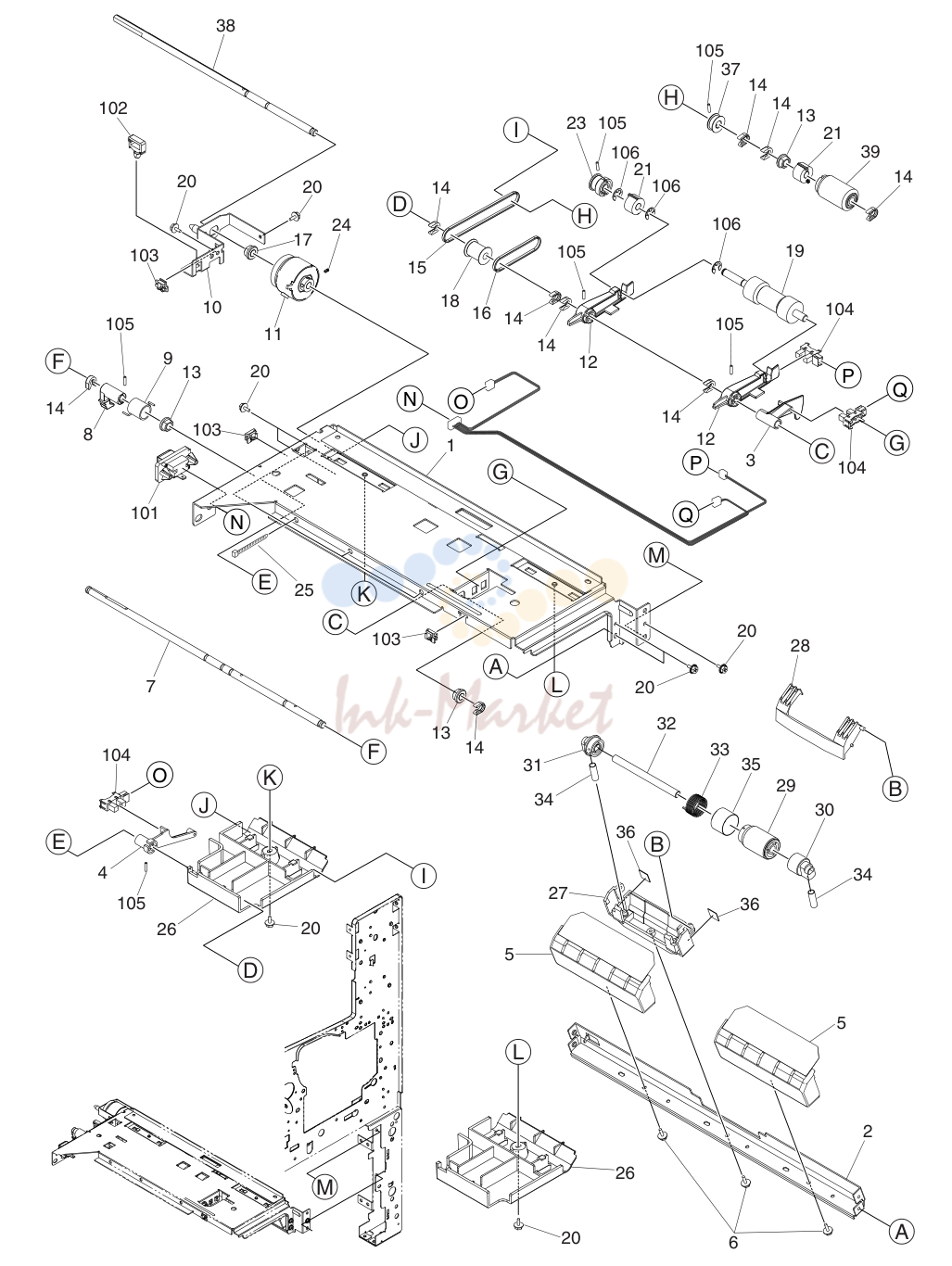

• 15. e-STUDIO202L/232/282 FEEDER-1-ASM DECEMBER 2005

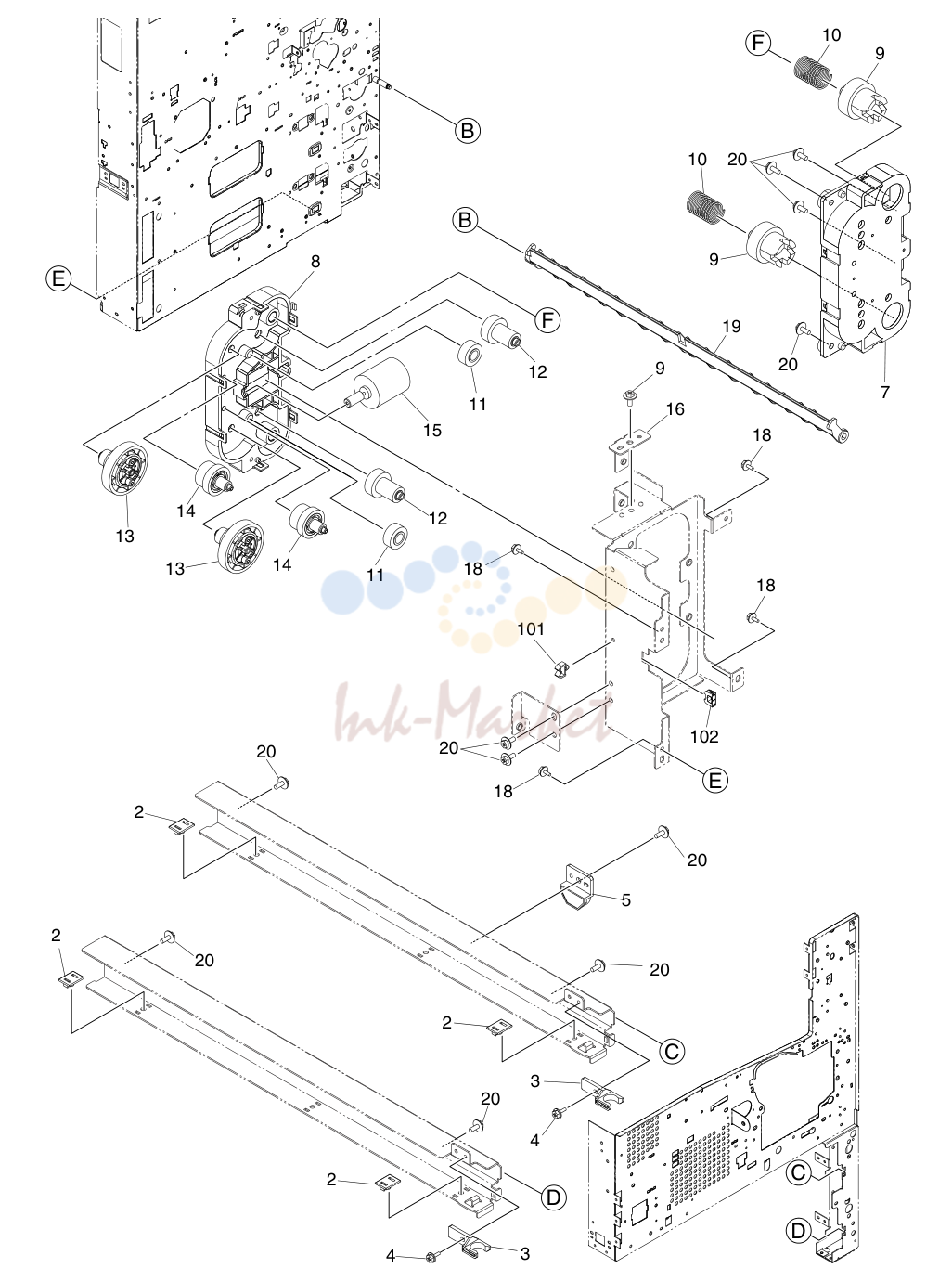

• 16. e-STUDIO202L/232/282 FEEDER-2-ASM DECEMBER 2005

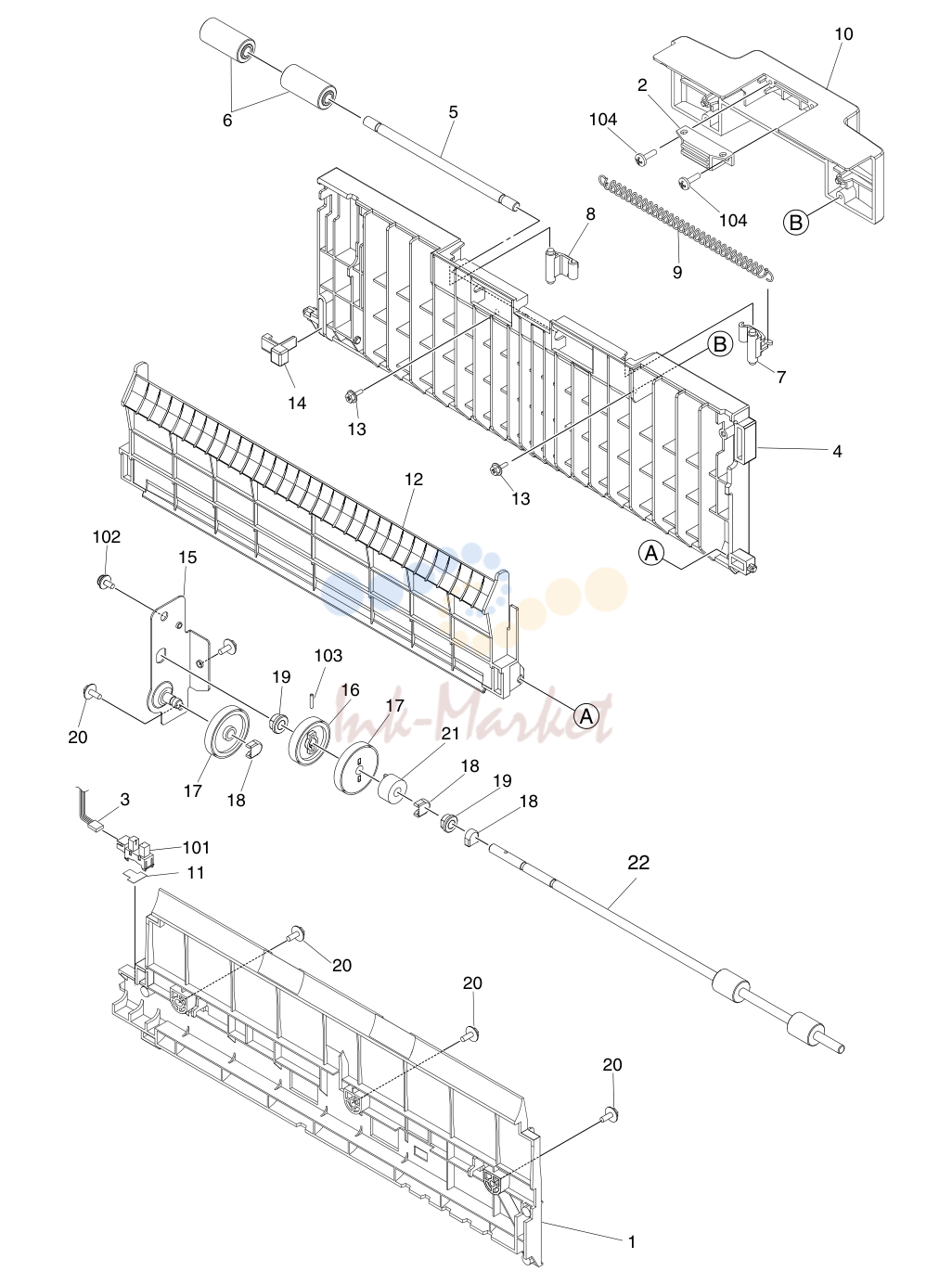

• 17. e-STUDIO202L/232/282 FEEDER-3-ASM DECEMBER 2005V

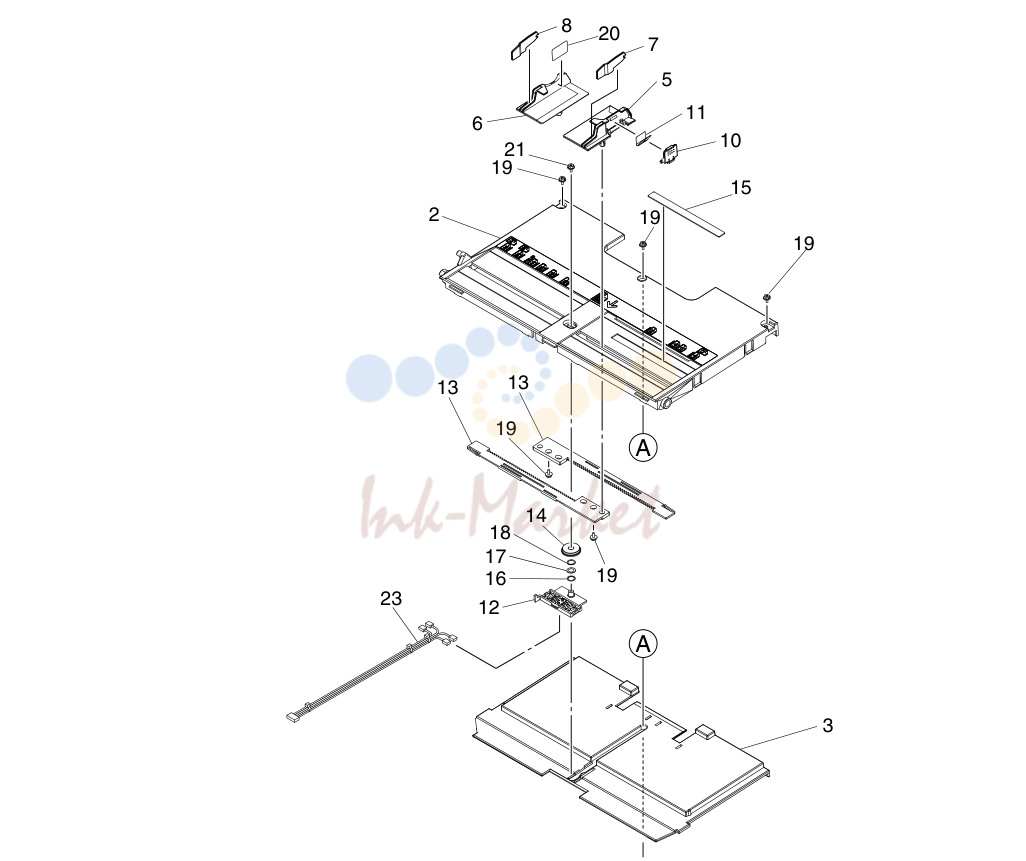

• 18. e-STUDIO202L/232/282 BYPASS-ASM DECEMBER 2005

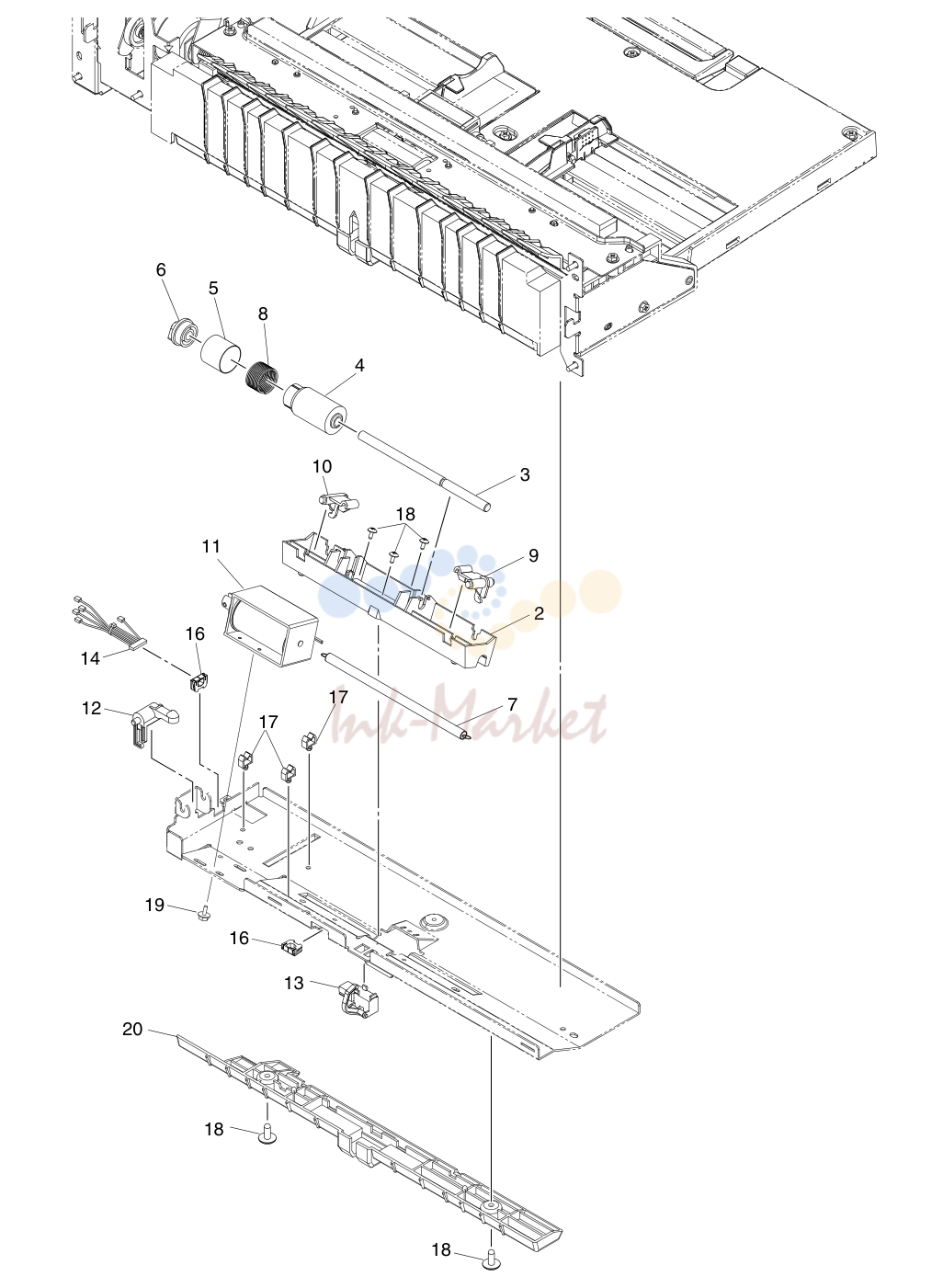

• 19. e-STUDIO202L/232/282 BYPASS-FEEDER-1-ASM DECEMBER 2005

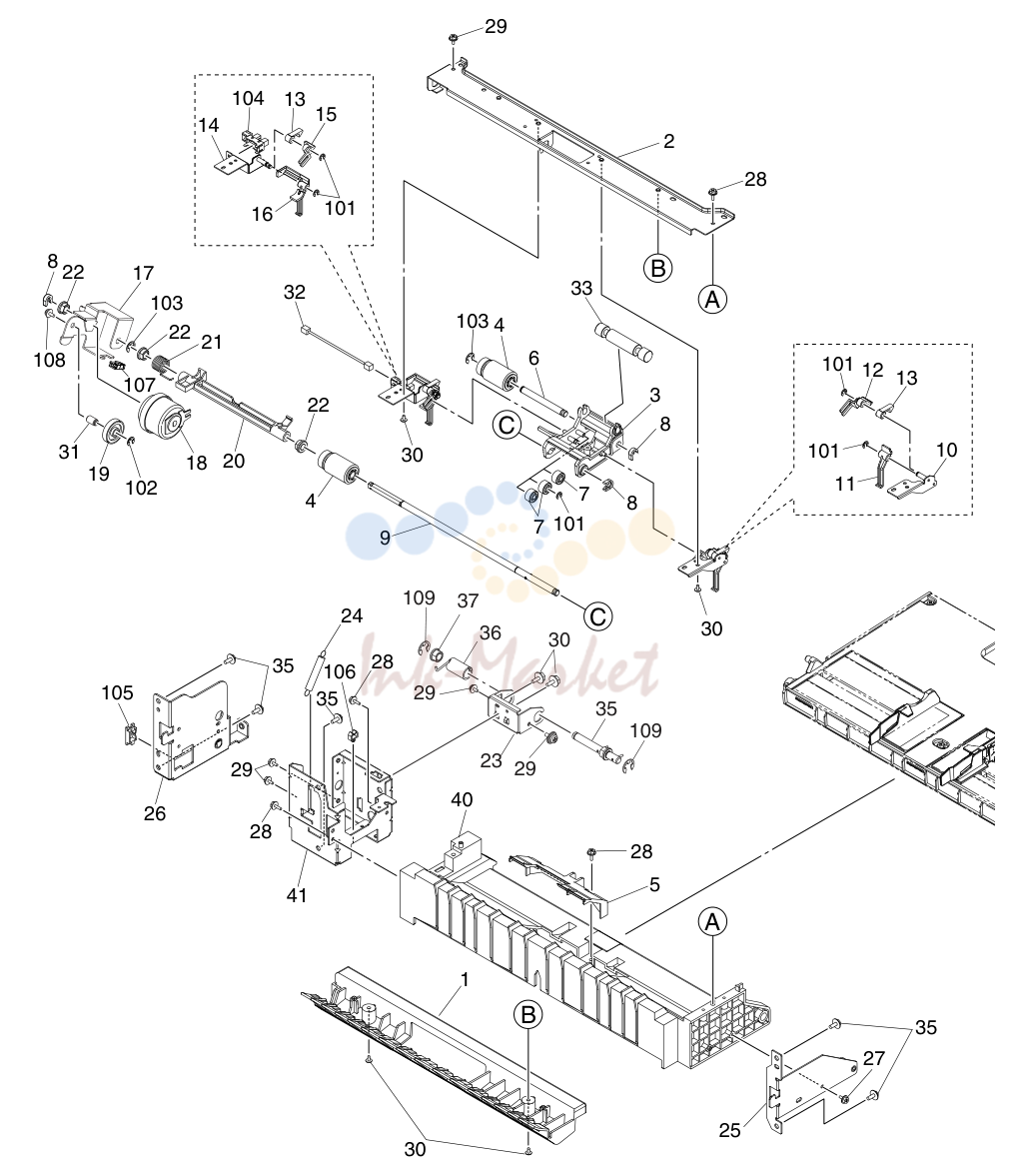

• 20. e-STUDIO202L/232/282 BYPASS-FEEDER-2-ASM DECEMBER 2005

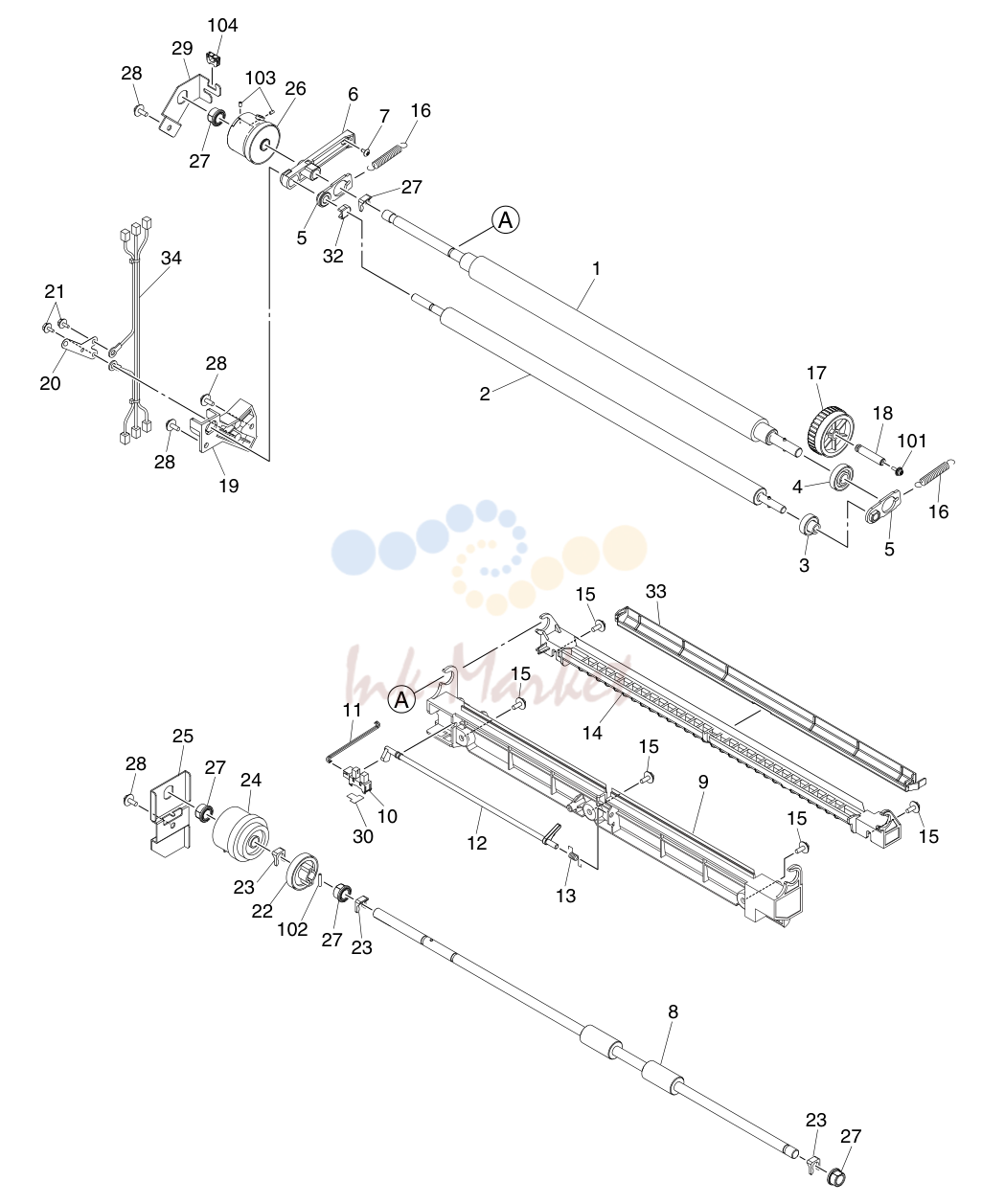

• 21. e-STUDIO202L/232/282 ALIGNING-ASM DECEMBER 2005

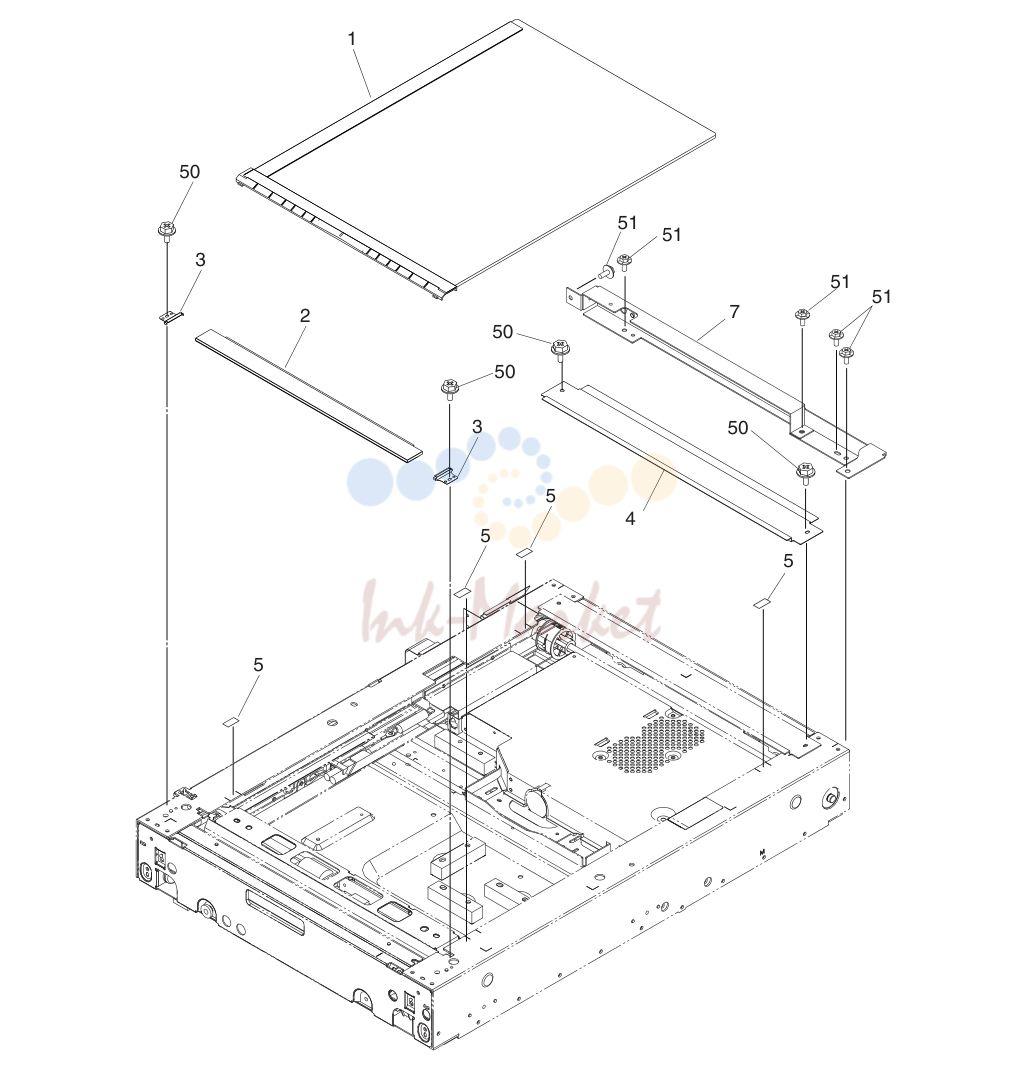

• 22. e-STUDIO202L/232/282 PLATEN-ASM DECEMBER 2005

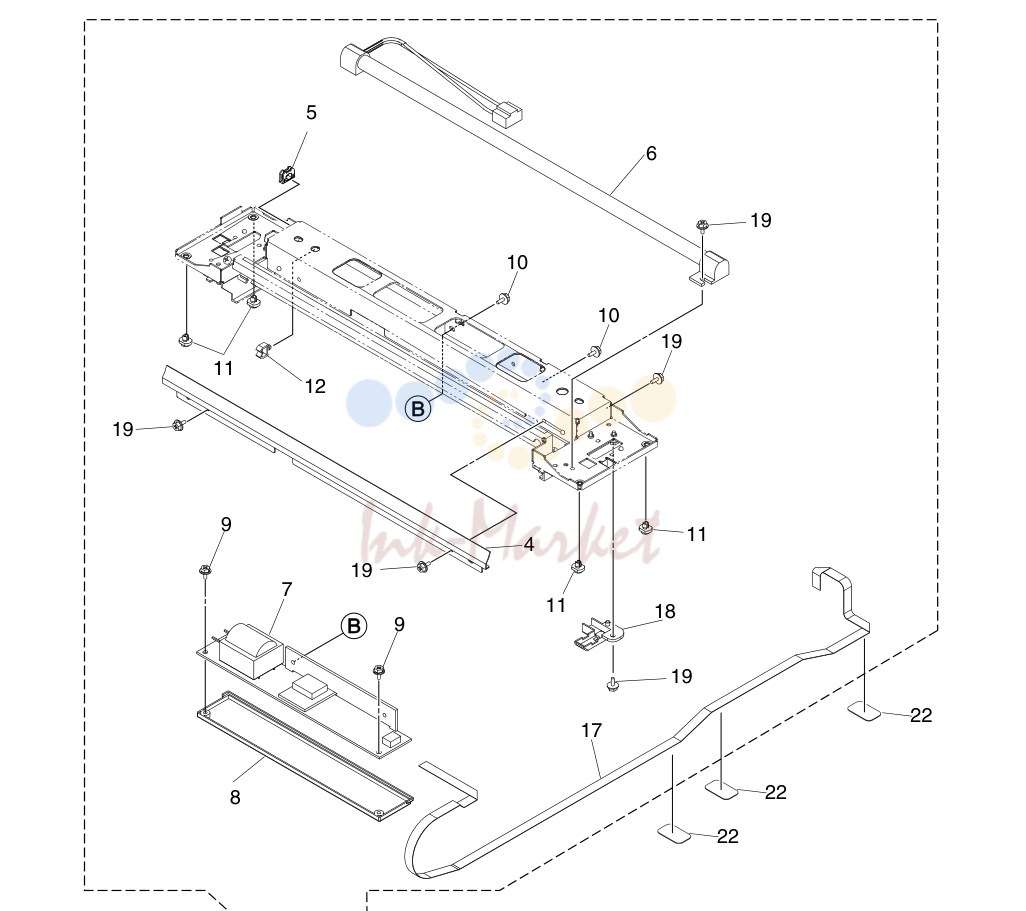

• 23. e-STUDIO202L/232/282 CRG-1-ASM DECEMBER 2005
• 24. e-STUDIO202L/232/282 CRG-2-ASM DECEMBER 2005

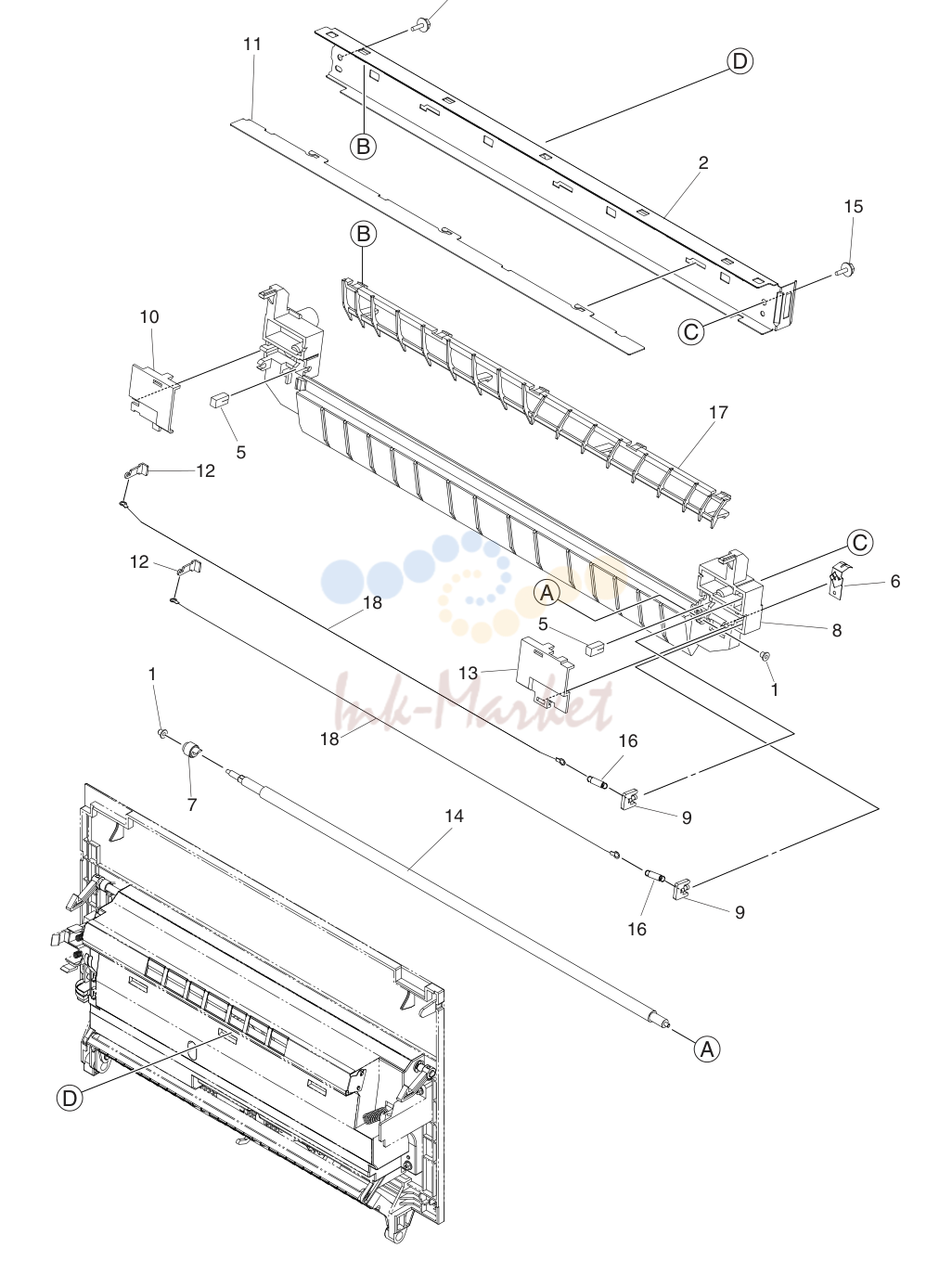

• 25. e-STUDIO202L/232/282 TRANSPORT-CHARGER-ASM DECEMBER 2005

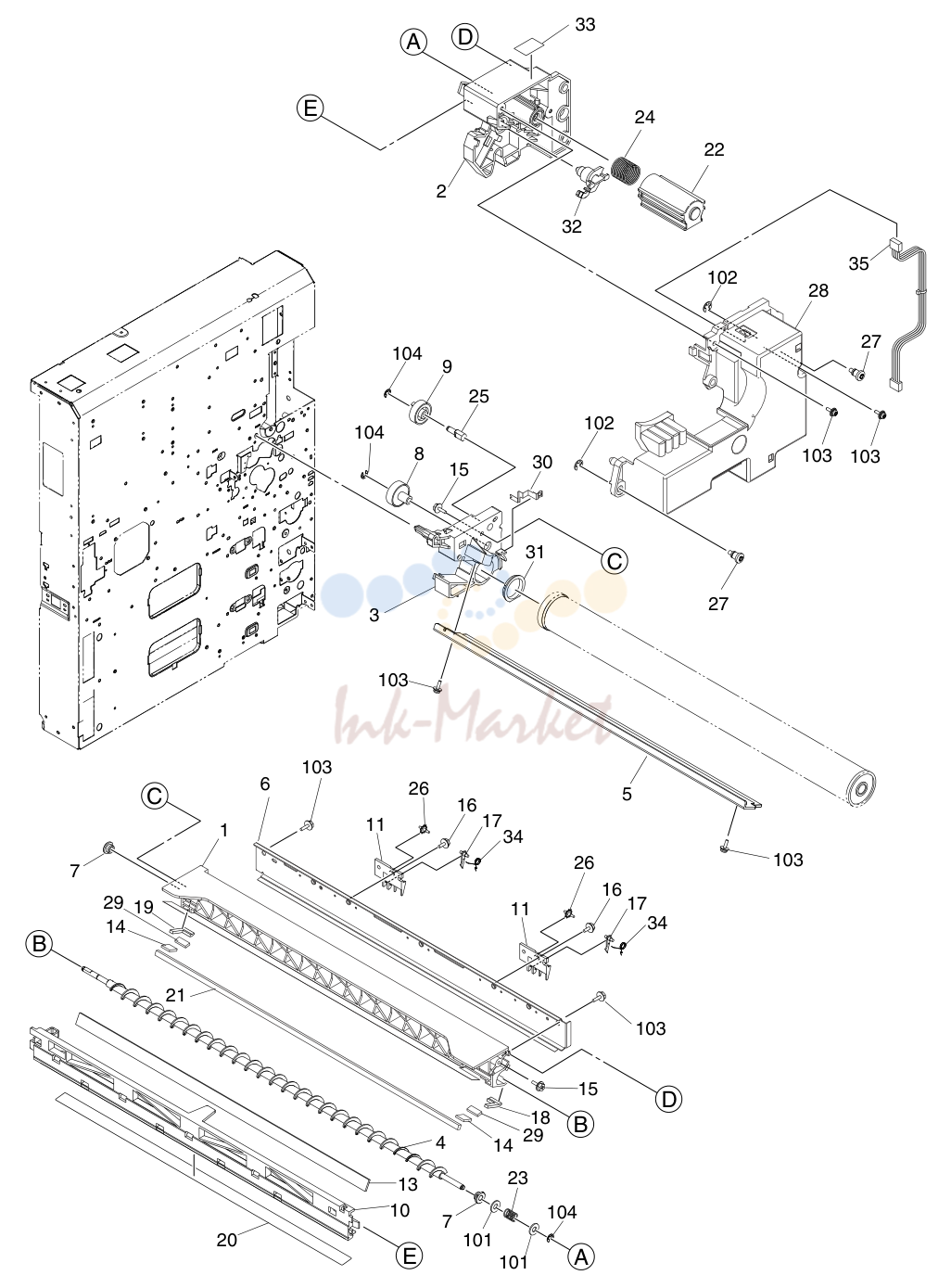

• 26. e-STUDIO202L/232/282 CLEANER-ASM DECEMBER 2005

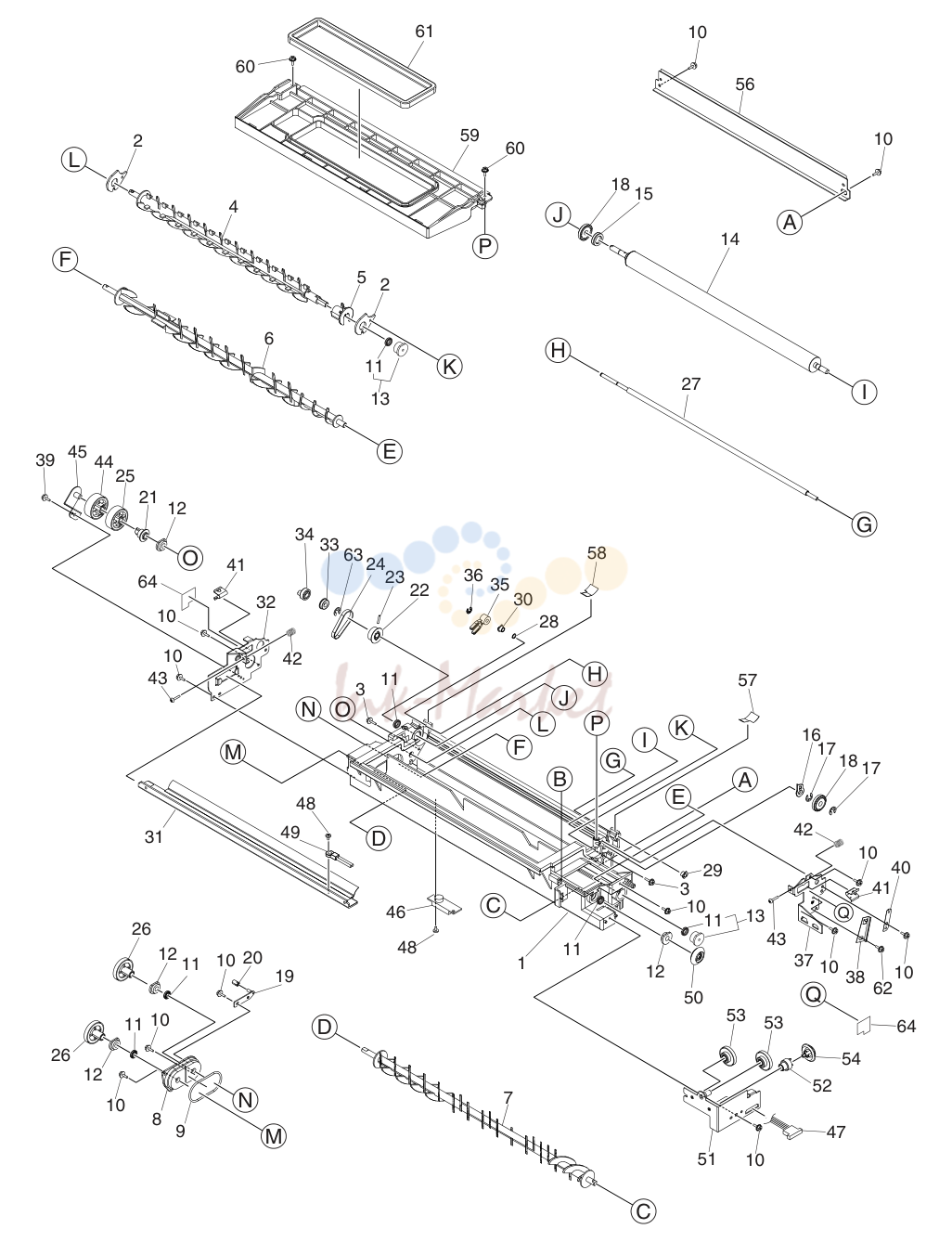

• 27. e-STUDIO202L/232/282 DEVELOPER-ASM DECEMBER 2005

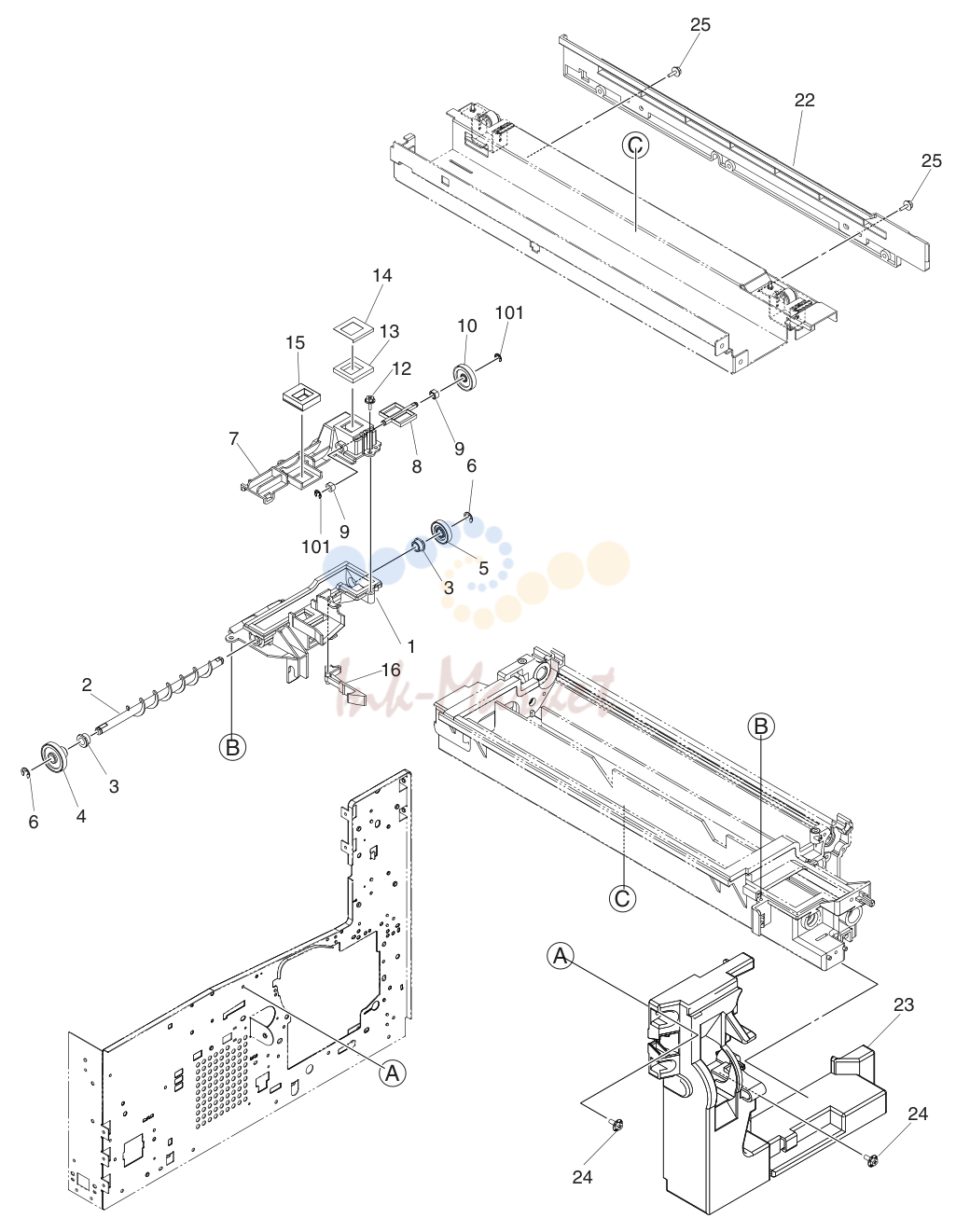

• 28. e-STUDIO202L/232/282 RECYCLE-ASM DECEMBER 2005

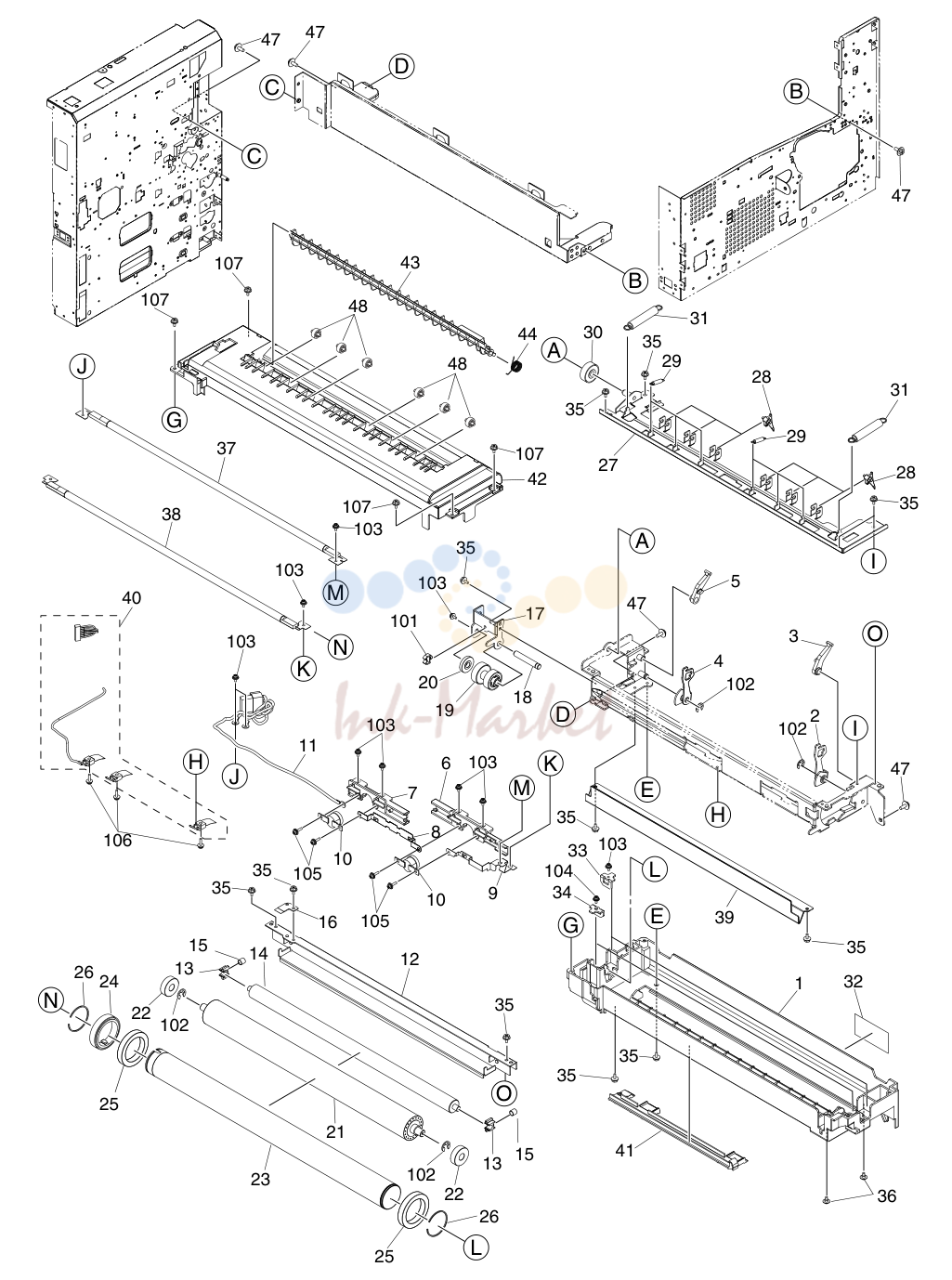

• 29. e-STUDIO202L/232/282 FUSER-ASM DECEMBER 2005

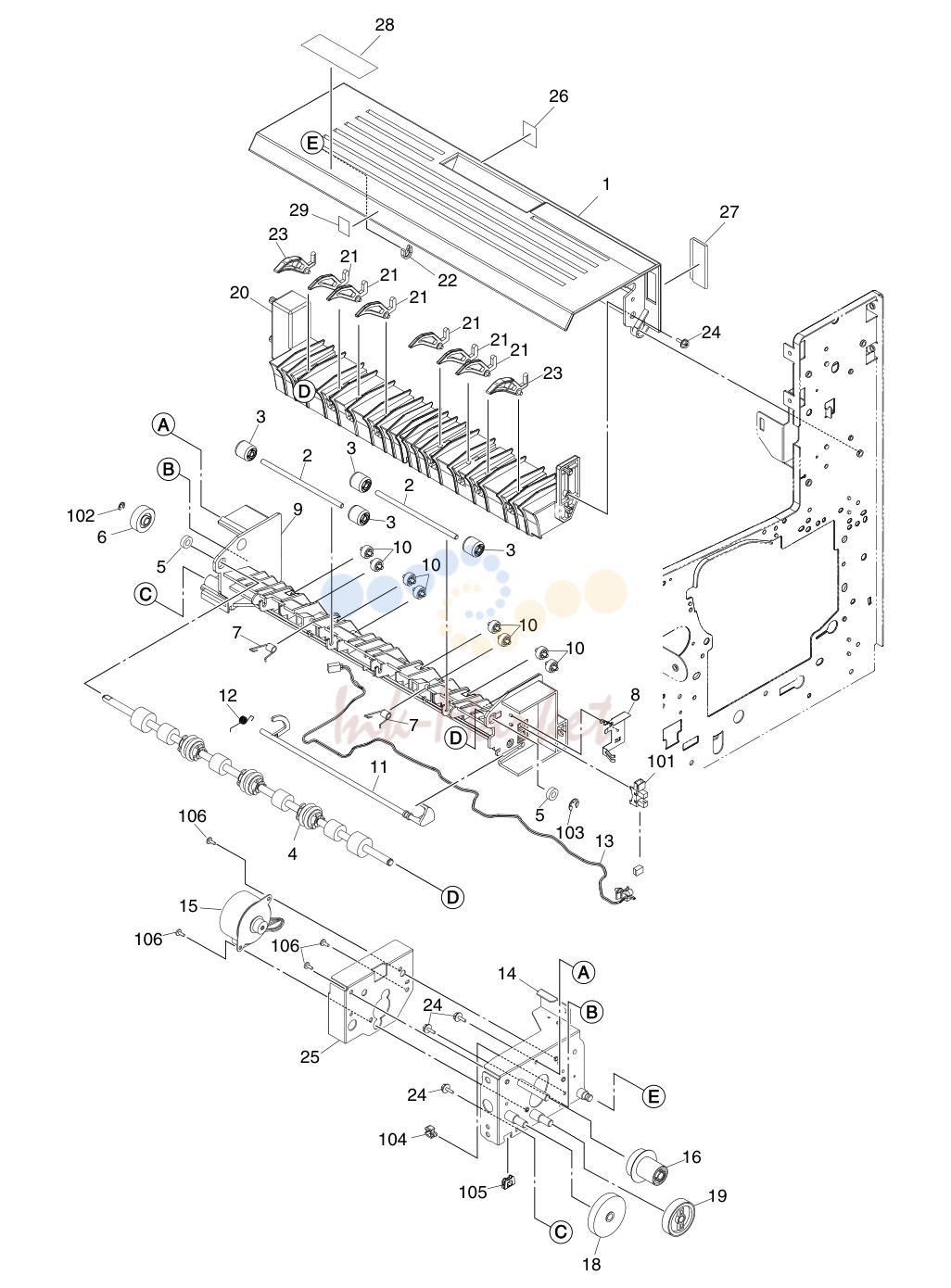

• 30. e-STUDIO202L/232/282 EXIT-ASM DECEMBER 2005

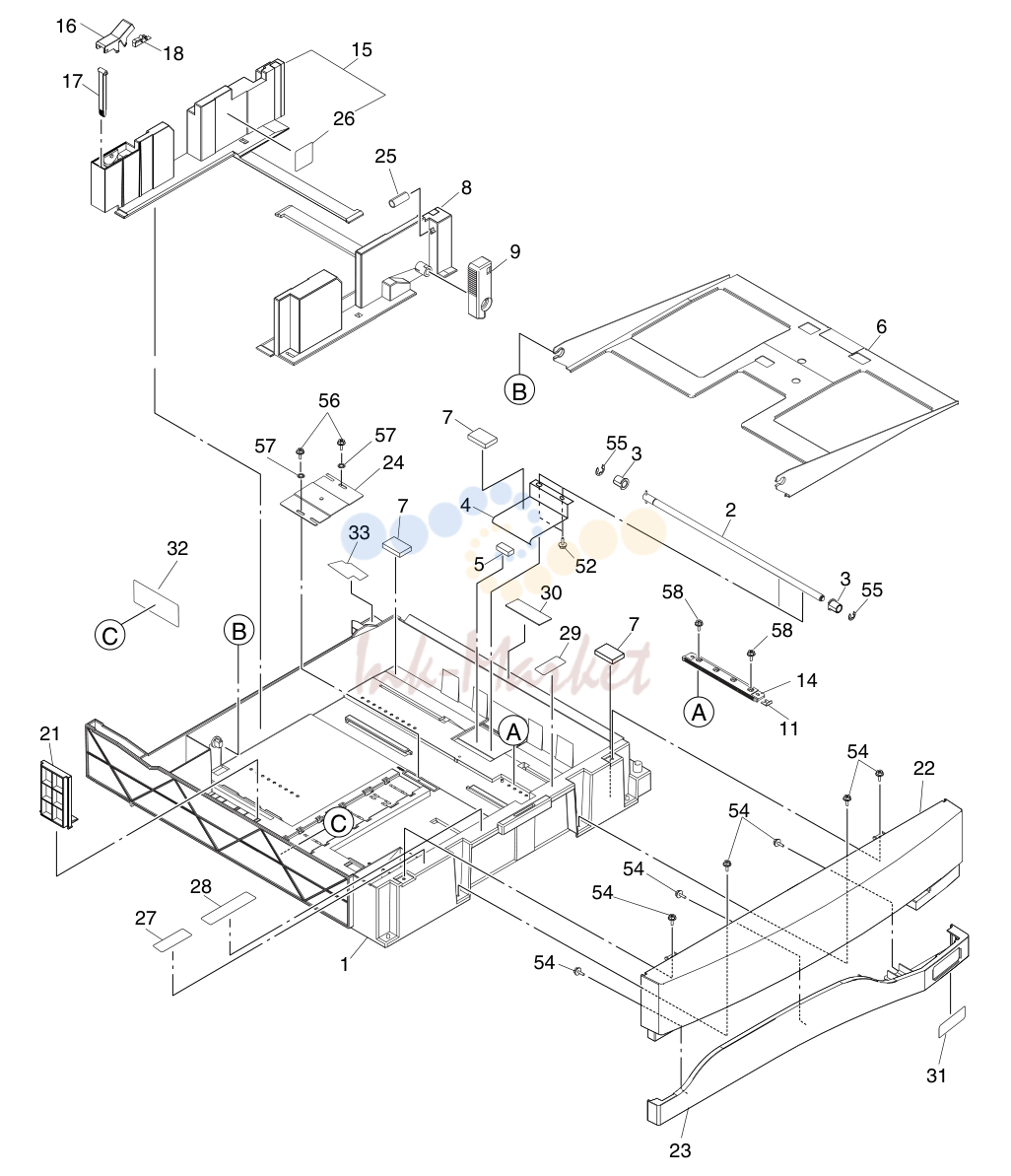

• 31. e-STUDIO202L/232/282 DRAWER-ASM DECEMBER 2005
• 32. e-STUDIO202L/232/282 JIGS & GREASE DECEMBER 2005
• 33. e-STUDIO202L/232/282 DOWNLOAD JIGS DECEMBER 2005
• 34. e-STUDIO202L/232/282 REPLACE UNIT DECEMBER 2005

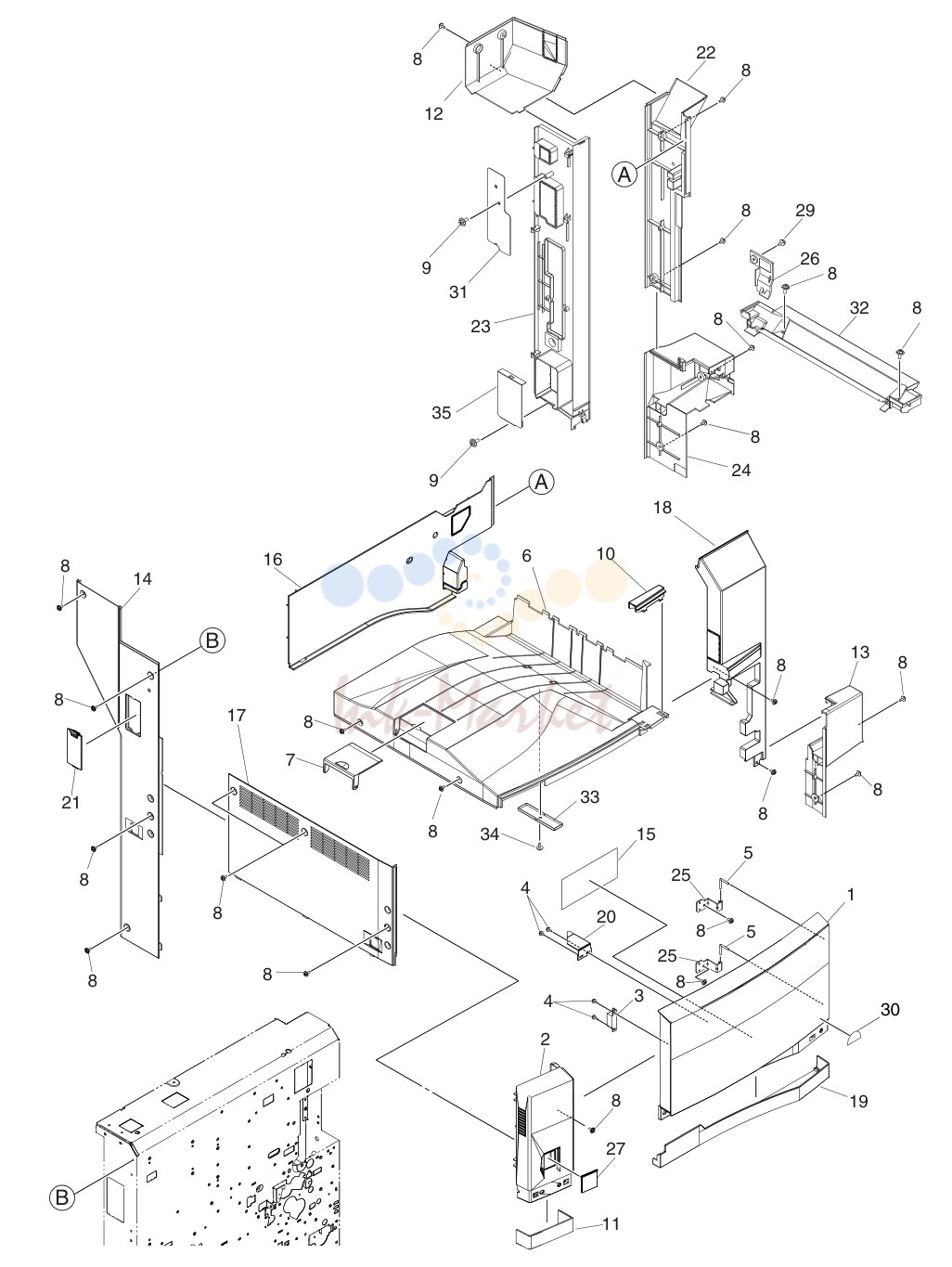

1. MULTIFUNCTIONAL DIGITAL SYSTEMS

№	Артикул	Альт. артикул	Описание
2	6LA80745000 запросить цену →		ASYS-COV-FRT-STY-UPR 11/PP
4	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 410/P
5	6LA60573000 запросить цену →		PIN-COVER-FRT 21/P
6	6LA80702000 запросить цену →		COVER-TRAY 11/PP
8	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 2310/P
9	X0-02251000 запросить цену →		S/TPP/FHEXM-4X8-NI 110/P
10	6LA80713000 запросить цену →		COVER-TRAY-SUB 11/PP
11	6LA60618000 запросить цену →		COVER-FRT-STY-LWR 11/P
12	6LE84750000 запросить цену →		COVER-RGT-UPR 11/PP
14	6LA80802000 запросить цену →		COVER-LFT-RER 11/PP
15	6LA91422000 запросить цену →		LBL-O-TONER-FRT 11/KP
16	6LA80923000 запросить цену →		COVER-TRAY-BCK 11/PP
17	6LA80763000 запросить цену →		ASY-COV-LFT 11/PP
18	6LA80782000 запросить цену →		COVER-FRAME-FRT 11/PP
19	6LA60614000 запросить цену →		COVER-FRT-LWR 11/PP
20	6LA60576000 запросить цену →		BRKT-PUSH-SW 11/P
21	6LA60630000 запросить цену →		COVER-LFT-RER-LGC 11/P
22	6LA80709000 запросить цену →		ASYS-COVER-RGT 11/PP
23	6LA80718000 запросить цену →		ASYS-COV-RGT-LFT 11/PP
25	6LA83542000 запросить цену →		BRKT-HINGE-FRT 21/P
27	6LA60531000 запросить цену →		LID-SW 11/P
29	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 110/P
30	6LA47530000 запросить цену →		LBL-ENERGY-T-PS 15/KP
33	6LA80729000 запросить цену →		BRKT-TRAY-INNER 11/P
34	X0-02251000 запросить цену →		S/TPP/FHEXM-4X8-NI 110/P
35	6LE84981000 запросить цену →		BRKT-COV-R-PCI 11/P

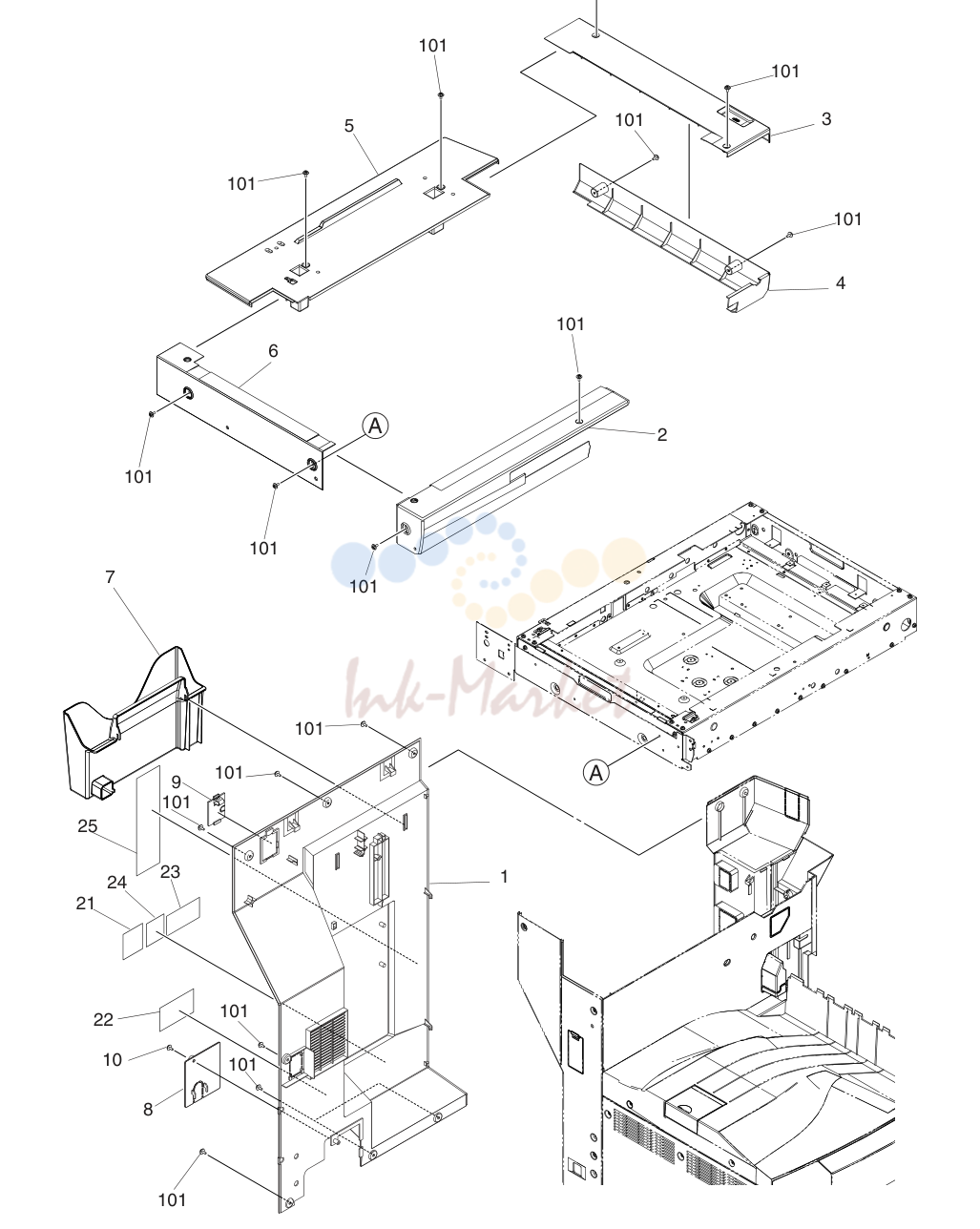

2. e-STUDIO202L/232/282 COVER-2-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	6LA80903000 запросить цену →		COVER-TP-FRT-SCAN 11/PP
4	6LA80884000 запросить цену →		COVER-TP-RGT-SCAN-L 11/PP
7	6LA60605000 запросить цену →		POCKET-MANUAL 11/P
8	6LA80943000 запросить цену →		COVER-CNTR 11/PP
9	6LA60633000 запросить цену →		COVER-DF-CONECT 11/P
10	X0-02251000 запросить цену →		S/TPP/FHEXM-4X8-NI 110/P
101	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1710/P

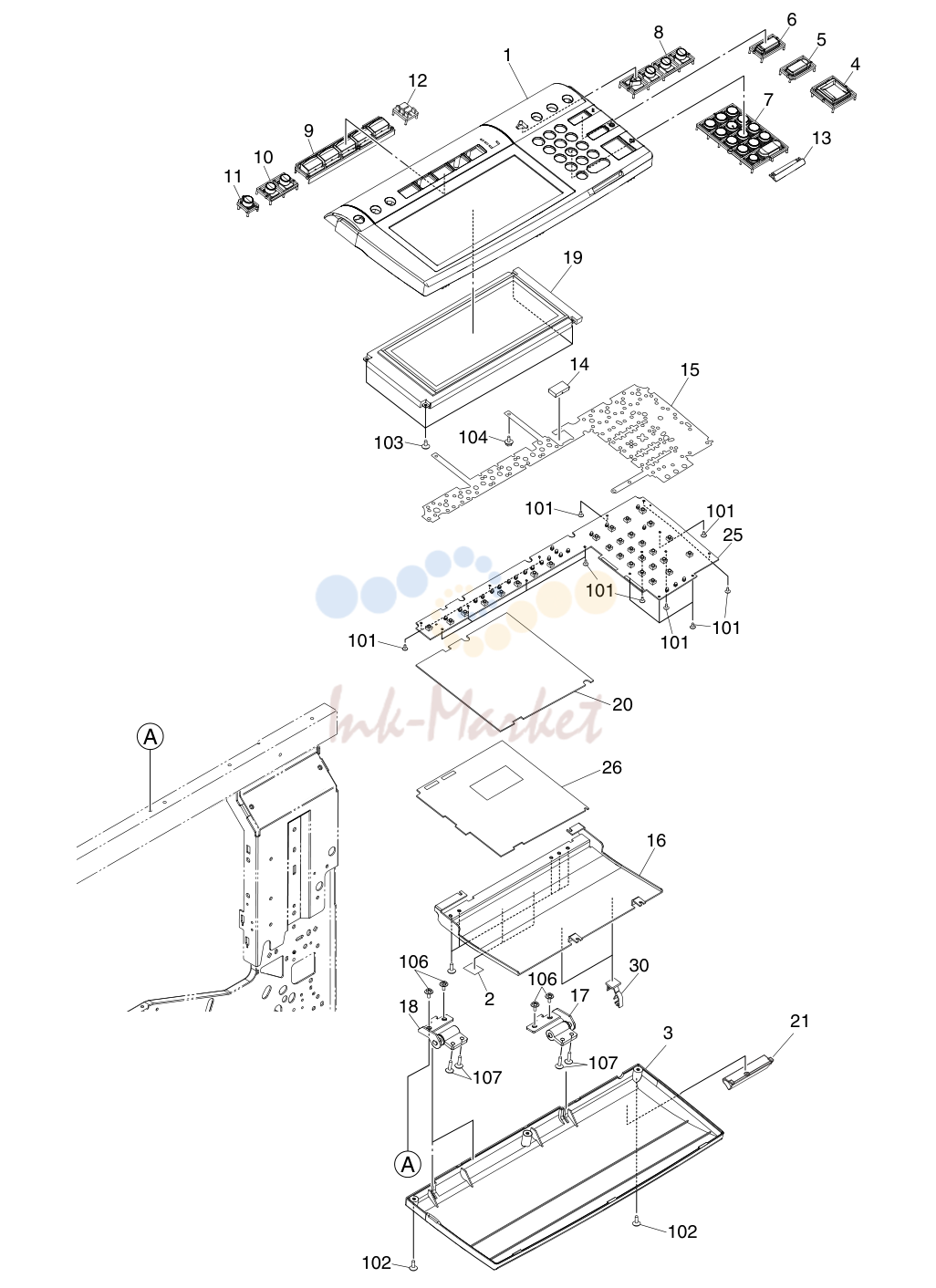

3. e-STUDIO202L/232/282 CONTROL-PANEL-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	6LA37038000 запросить цену →		SHEET-BLIND 25/P
3	6LA37004000 запросить цену →		COVER-CONPANE-LWR 11/PP
4	6LA37007000 запросить цену →		KEY-START 11/D
5	6LA37008000 запросить цену →		KEY-STOP 11/D
6	6LA37009000 запросить цену →		KEY-FC 11/D
7	6LA37010000 запросить цену →		KEY-TEN 11/D
8	6LA37011000 запросить цену →		KEY-FUNCTION-A 11/D
9	6LA37012000 запросить цену →		KEY-FUNCTION-B 11/D
10	6LA37013000 запросить цену →		KEY-FUNCTION-C 11/D
11	6LA37014000 запросить цену →		KEY-HELP 11/D
12	6LA37015000 запросить цену →		LID-LED-A 11/D
13	6LA37016000 запросить цену →		LID-LED-B 11/D
14	6LA37017000 запросить цену →		PLATE-DIFFUSION 51/P
16	6LA37019000 запросить цену →		SHIELD-CONPANE 11/D
17	6LA80106000 запросить цену →		ASYS-HINGE-R 11/P
18	6LA80107000 запросить цену →		ASYS-HINGE-L 11/P
20	6LE46101000 запросить цену →		SHILD-SHEET 11/KP
21	6LA29597000 запросить цену →		STOPPER-OPE 11/P
101	X0-02094000 запросить цену →		S/TPB/BID-2X6-NI 1610/P
102	X0-02095000 запросить цену →		S/TPP/BRZ-3X10-NI 710/P
103	X0-02096000 запросить цену →		S/TPP/BRZ-3X8-NI 410/P
104	X0-02093000 запросить цену →		S/PAN/SWWS-M4X6-NI 110/P
106	X0-01771000 запросить цену →		S/PAN/SWWP-M4X12-NI 410/P

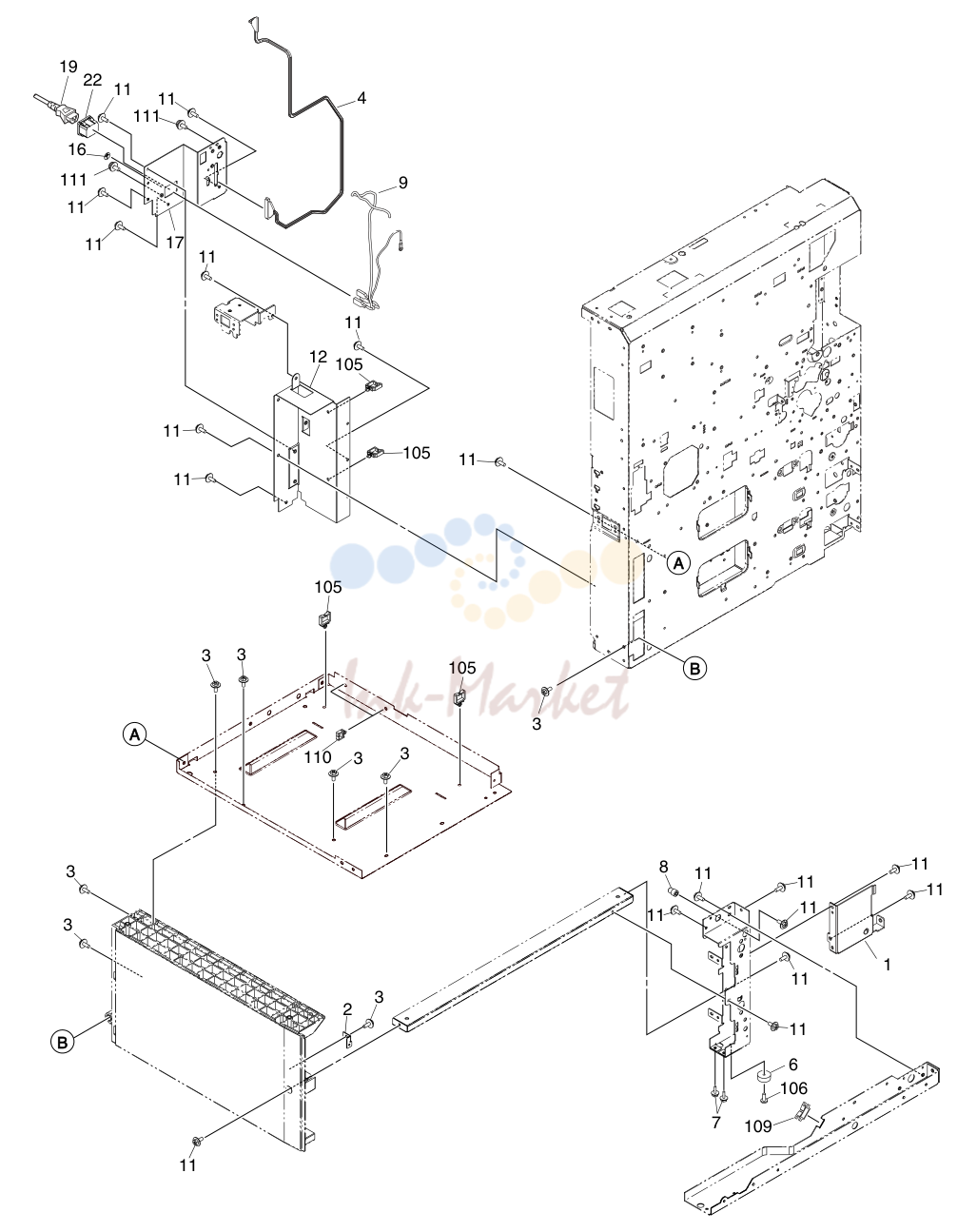

4. e-STUDIO202L/232/282 BASE-FRAME-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA78532000 запросить цену →		ASYS-BRKT-HING-ADU-F 11/P
2	6LA65302000 запросить цену →		BRKT-JOINT-PFP 11/P
3	X0-02251000 запросить цену →		S/TPP/FHEXM-4X8-NI 710/P
6	41306501000 запросить цену →		FOOT-MAIN-AT 11/P
8	6LA83414000 запросить цену →		STUD-COV-SIDE-F 11/P
11	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 2310/P
12	6LA81360000 запросить цену →		COVER-CSST-BACK 11/PP
106	X0-02074000 запросить цену →		S/TPS/BID-4X8-ZU3 110/P
111	X0-00169000 запросить цену →		S/PAN/SWWP-M4X8-BSNI 210/P

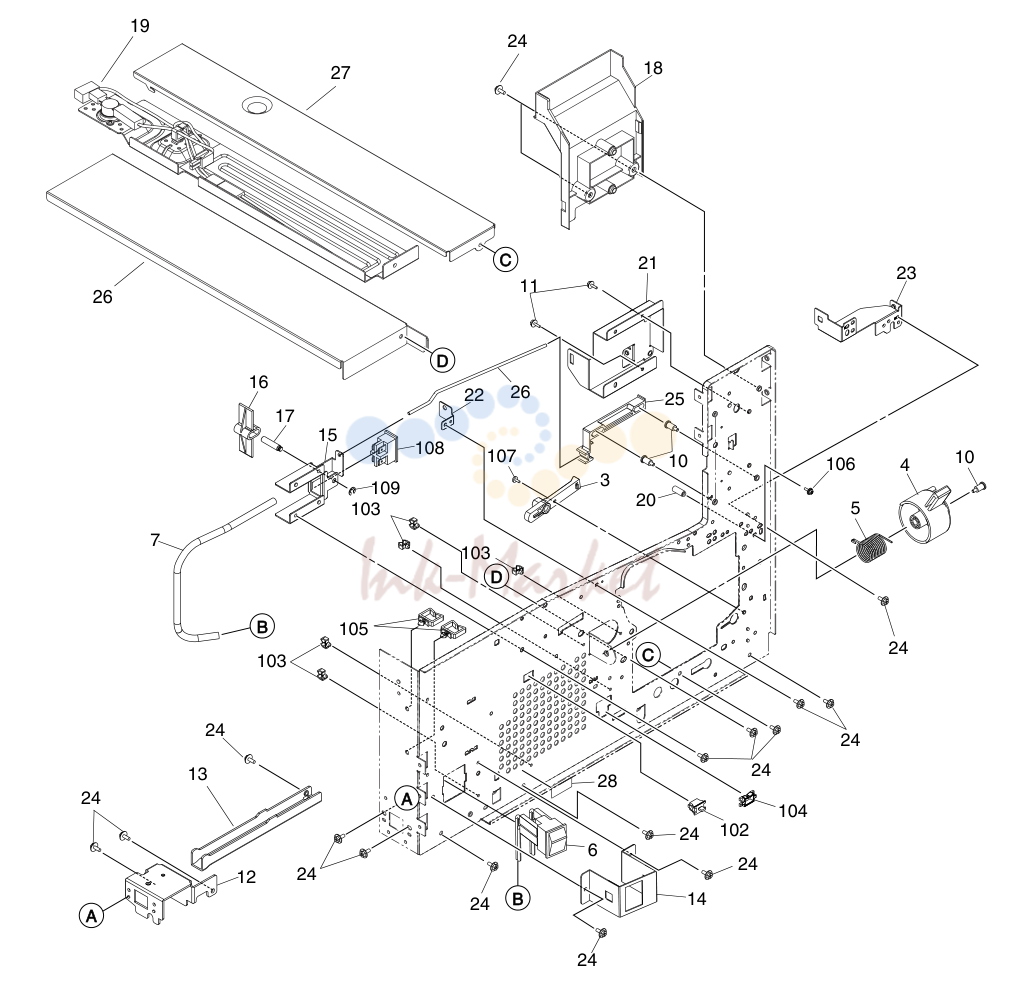

5. e-STUDIO202L/232/282 FRONT-FRAME-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
3	6LA85861000 запросить цену →		HOLDER-RGST-F 11/P
4	6LA88010000 запросить цену →		LEVER-TNR-C 11/P
5	6LA88014000 запросить цену →		SPG-LEVER-TNR-C 11/P
10	44200855000 запросить цену →		STUD-DRSW-TR 31/P
11	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 210/P
12	6LA35525000 запросить цену →		BRKT-HANDLE 11/P
13	6LA35534000 запросить цену →		HANDLE 11/P
14	6LA65137000 запросить цену →		BRKT-SW-MAIN 11/P
16	44200852000 запросить цену →		GUIDE-SW-DOOR 11/P
17	44200854000 запросить цену →		STUD-DOOR-SW 15/P
18	6LA80823000 запросить цену →		COVER-FRAME-FRT-BCK 11/PP
20	6LA83415000 запросить цену →		STUD-COV-SIDE 15/P
21	6LA83522000 запросить цену →		ASYS-EXIT-FRM-F 11/P
22	6LA83543000 запросить цену →		BRKT-DOOR-SW-SUB 11/P
23	6LA83533000 запросить цену →		BRKT-ADJ-FUS 11/P
24	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1910/P
25	6LA81500000 запросить цену →		GUIDE-DOOR-SW-SUB 11/P
26	6LA83801000 запросить цену →		COVER-DHTR-HRNS-DRUM 11/P
102	E0-01853000 запросить цену →	CS1A-B2CA	11/D SWITCH
106	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
108	E0-08442000 запросить цену →	FA1L-AA22	11/D SWITCH

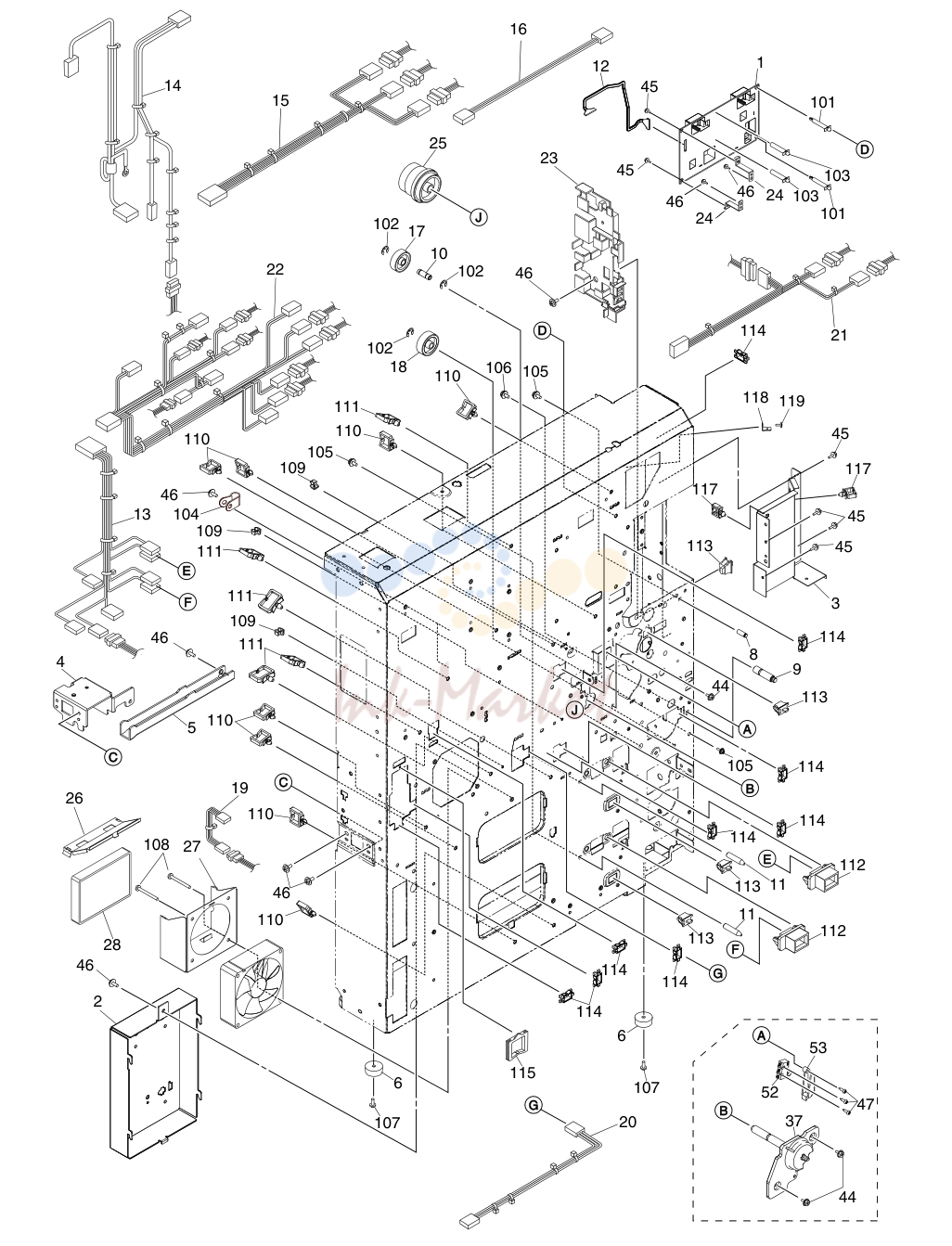

6. e-STUDIO202L/232/282 REAR-FRAME-1-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	6LA83424000 запросить цену →		BRKT-DHTR 11/P
3	6LA83527000 запросить цену →		BRKT-FRAME-ADU 11/P
4	6LA35525000 запросить цену →		BRKT-HANDLE 11/P
5	6LA35534000 запросить цену →		HANDLE 11/P
6	41306501000 запросить цену →		FOOT-MAIN-AT 21/P
8	6LA83415000 запросить цену →		STUD-COV-SIDE 15/P
9	6LA83425000 запросить цену →		STUD-COV-SIDE-R 11/P
11	6LA83392000 запросить цену →		STUD-FIX-FEED-UNIT 21/P
26	6LA83418000 запросить цену →		COV-DUCT-FAN-REAR 11/P
45	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 510/P
46	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 410/P
47	44204394000 запросить цену →		SCREW20*D23 310/P
105	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 410/P
106	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
107	X0-02074000 запросить цену →		S/TPS/BID-4X8-ZU3 210/P
108	X0-02114000 запросить цену →		S/TPS/PAN-4X32-ZU3 210/P
113	E0-01853000 запросить цену →	CS1A-B2CA	41/D SWITCH
119	X0-00676000 запросить цену →		S/TPS/BID-3X6-NI 110/P

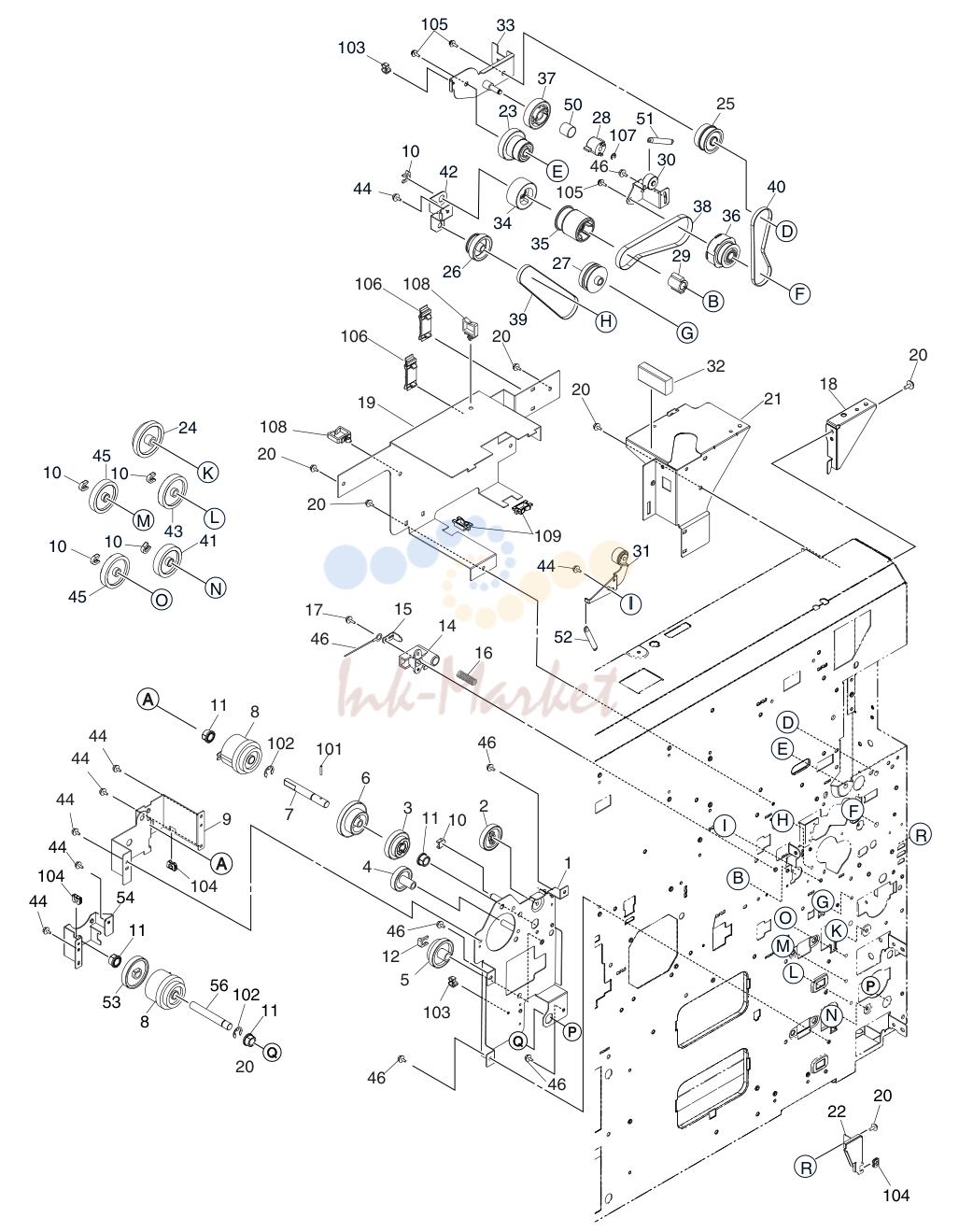

7. e-STUDIO202L/232/282 REAR-FRAME-2-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA83042000 запросить цену →		ASYS-DRV-FEED-MAIN 11/P
7	6LA83086000 запросить цену →		SHAFT-ID-CLT-RELAY 11/P
9	6LA82803000 запросить цену →		BKT-DRV-FED-SUB-N 11/P
13	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 310/P
14	6LA82002000 запросить цену →		TERMINAL-DEV 11/P
15	6LA82004000 запросить цену →		PLT-TERM-DEV 11/P
16	6LA82006000 запросить цену →		SPC-TERM 15/P
17	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 110/P
19	6LE85660000 запросить цену →		BRKT-SCAN-HRNS 11/P
20	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 910/P
28	6LA82296000 запросить цену →		CPG-DRV-CLN 11/P
29	6LA82220000 запросить цену →		CPG-GR-JOINT-S 11/P
30	6LA82258000 запросить цену →		ASYB-BLT-TENS-C/F 11/P
31	6LA82264000 запросить цену →		ASYB-BLT-TENS-RGT 11/P
33	6LA82285000 запросить цену →		ASYS-BRKT-CLN-FUS 11/P
35	6LA82261000 запросить цену →		ASYS-GEAR-JOIN-BLT 11/P
36	6LA82267000 запросить цену →		ASYS-GEAR-RGST 11/P
42	6LA82243000 запросить цену →		BRKT-DRV-FEED-A 11/P
44	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 710/P
50	6LA82298000 запросить цену →		SPG-C-13R5*1*21R7L-CN 15/P
51	6LA82313000 запросить цену →		SPG-E-5R5*R8*33R4-TNS 11/P
54	6LA83060000 запросить цену →		BRKT-DRV-FED-CLT 11/P
101	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
105	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 310/P

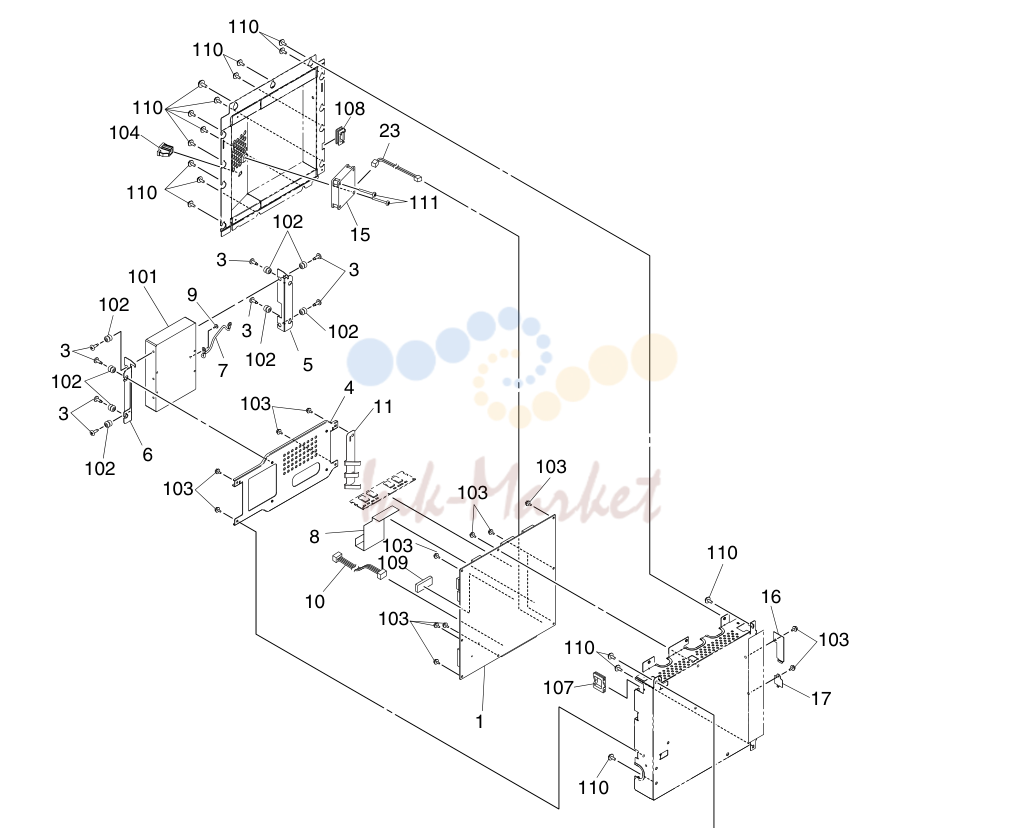

8. e-STUDIO202L/232/282 CASE-SYS-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
3	6LA56769000 запросить цену →		SCREW-HDD-CASE 81/P
5	6LE84954000 запросить цену →		BRKT-HDD-LEFT 11/P
6	6LE84955000 запросить цену →		BRKT-HDD-RIGHT 11/P
9	44201086000 запросить цену →		SCREW-#6-32*1/4 110/P
16	6LA34629000 запросить цену →		COV-CNCT-DWN 11/P
17	6LA64243000 запросить цену →		COVER-USB-SYS 11/P
22	6LA89442000 запросить цену →		HRNS-D/H-371 11/P
103	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 1410/P
109	C0-12295000 запросить цену →	STK16C88-3WF45	11/S NVRAM
110	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 2010/P
111	X0-02061000 запросить цену →		S/TPS/PAN-3X20-ZU3 210/P

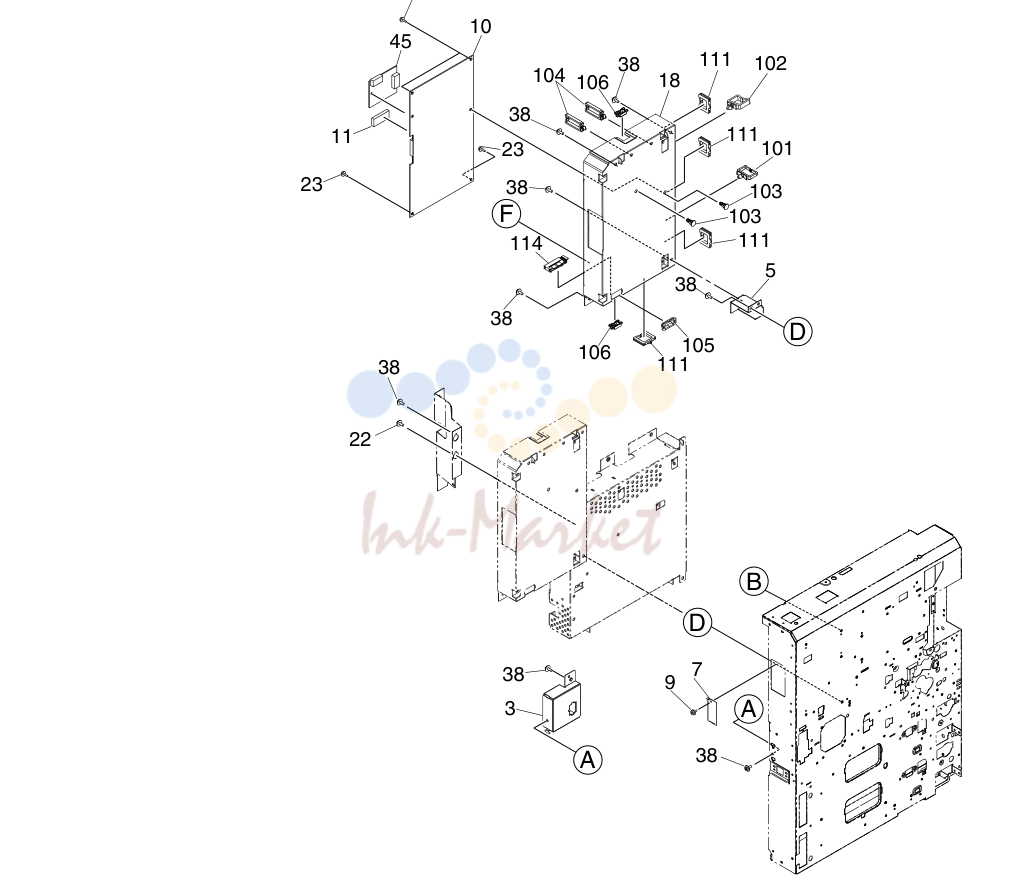

9. e-STUDIO202L/232/282 CASE-LGC-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
4	6LA81501000 запросить цену →		SHAFT-DOOR-SW 11/P
7	6LA34627000 запросить цену →		LID-LGC 11/P
9	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 110/P
2			NAD
2			MJD
2			SAD
2			AUD,ASD,
2			NAD
2			MJD
2			SAD
2			AUD,ASD,
23	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 410/P
38	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1910/P

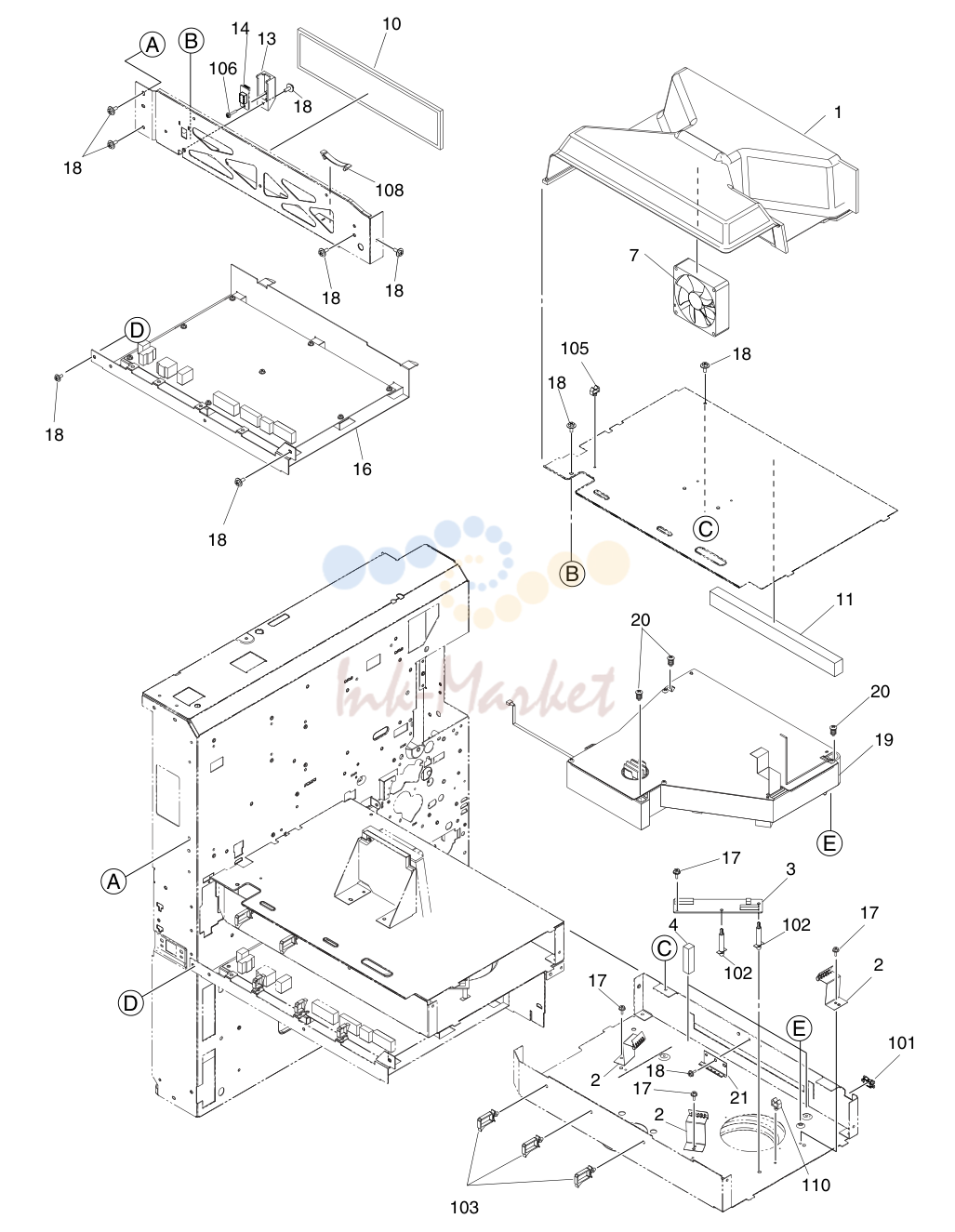

10. e-STUDIO202L/232/282 LASER-OPTICAL-UNIT-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA83441000 запросить цену →		ASYS-DUCT-FAN-TNR 11/PP
2	6LA83405000 запросить цену →		SPL-FG-LSU-A 31/P
4	6LA84872000 запросить цену →		SEAL-GLASS-LSU-S 21/D
10	6LA83404000 запросить цену →		FILTER-STAY-FRM-LFT 11/KP
11	6LA84873000 запросить цену →		SEAL-GLASS-LSU-C 11/KP
13	6LA65141000 запросить цену →		HLDR-SNSR-THS 11/P
17	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 410/P
18	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1010/P
20	6LA36749000 запросить цену →		ASYS-SCREW-LSU-NI 35/P
21	6LA83406000 запросить цену →		SPL-FG-LSU-B 11/P
106	X0-02034000 запросить цену →		S/TPP/PAN-3X12-NI 110/P

11. e-STUDIO202L/232/282 OPTICAL-FRAME-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA67800000 запросить цену →		CUSH-STAY-TP-LFT 21/KP
4	6LA67500000 запросить цену →		SCREW-ADJT-FRM 11/P
5	6LA67810000 запросить цену →		CUSH-STAY-TP-LFT-S 11/KP
8	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1910/P
9	6LA39661000 запросить цену →		DUCT-SCAN-INR 11/P
10	6LA39385000 запросить цену →		GUIDE-HRNS-RER 11/P
21	6LA39453000 запросить цену →		COVER-HRNS-SLG 11/P
22	6LA08932000 запросить цену →		SCREW-ACTR-TRU 210/P
23	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 5910/P
24	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 410/P
28	6LE46390000 запросить цену →		ASYS-COVER-LENS 11/PP
34	6LA39881000 запросить цену →		LID-DOWNLOAD 11/P
39	6LA86456000 запросить цену →		MYLAR-BASE-SCAN 75/P
40	6LA29902000 запросить цену →		COVER-SNSR-LIFT 11/P
102	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
106	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 510/P

12. e-STUDIO202L/232/282 COVER-GUIDE-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA88203000 запросить цену →		STAY-REALY-FEED 11/P
6	6LA88320000 запросить цену →		CASE-COV-SIDE 11/PP
7	6LA88340000 запросить цену →		EARTH-CASE-TR 11/C
8	6LA88260000 запросить цену →		ASYS-FILTER-OZN 11/C
9	6LA88337000 запросить цену →		GUIDE-TR 11/P
10	6LA88331000 запросить цену →		HOOK-COV-SIDE 21/P
11	6LA88328000 запросить цену →		LEVER-COV-SIDE 11/P
12	6LA37667000 запросить цену →		LBL-O-RGST 15/P
13	6LA88325000 запросить цену →		SHAFT-LOCK-COV 11/P
14	6LA88333000 запросить цену →		SPA-HOOK 11/P
15	6LA88343000 запросить цену →		SPC-CH-TR 11/P
17	6LA88316000 запросить цену →		GUIDE-RELAY-FED 11/P
20	6LA85834000 запросить цену →		ROL-RELAY-FEED-IDL 21/P
21	6LA85835000 запросить цену →		SHAFT-RELAY-IDL 11/P
22	6LA85844000 запросить цену →		SPG-FEED-IDL 11/P
23	6LA85845000 запросить цену →		SPG-RELAY-GUIDE 25/P
25	6LA88308000 запросить цену →		PLT-CH-S 11/P
26	6LA88309000 запросить цену →		PLT-CH-T 11/P
27	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 210/P
28	6LA88313000 запросить цену →		SPC-TERM-CH-TR 25/P
29	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
30	6LA88305000 запросить цену →		TERM-HVT-TR 11/P
33	6LA88210000 запросить цену →		ASYS-COV-SIDE 11/PP
34	6LA88211000 запросить цену →		ASY-COV-DUCT-N 11/C
38	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 1410/P
101	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 410/P

13. e-STUDIO202L/232/282 MAIN-DRIVE-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA82257000 запросить цену →		ASYB-BLT-TENS-DRM 11/P
2	6LA82203000 запросить цену →		ASYS-BRKT-DRV-R-BLT 11/P
6	6LA82452000 запросить цену →		ASY-DRIVE-SP 11/C
15	6LA82280000 запросить цену →		M/DC-TNR-371 11/C
24	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 110/P
25	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 810/P
29	6LA82237000 запросить цену →		SPG-C-11R8*R8*24L-TC 11/P
31	6LA82251000 запросить цену →		ASYS-SFT-DRV-TNR 11/P
34	6LA82234000 запросить цену →		WHEEL-WORM-TNR 11/P
104	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
107	X0-01670000 запросить цену →		S/PAN-M2.6X4-NC 110/P
108	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P

14. e-STUDIO202L/232/282 OPTICAL-DRIVE-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	44202660000 запросить цену →		SPE-WIRE-TENS 21/P
3	6LA67393000 запросить цену →		SHAFT-OPN-SNS 11/P
4	44202846000 запросить цену →		SPR-OPEN-SNS 11/P
5	44202845000 запросить цену →		LVR-OPEN-SNS 11/P
9	6LA39397000 запросить цену →		SHAFT-DRV-SCAN 11/P
10	6LA01742000 запросить цену →		PLY-WIRE-SCAN 21/P
11	6LA39410000 запросить цену →		ASYS-WIR_RP-SCAN-FRT 11/P
12	6LA39430000 запросить цену →		ASYS-WIR_RP-SCAN-RER 11/P
13	6LA39733000 запросить цену →		BRKT-MOTR-SCAN 11/P
14	6LA39739000 запросить цену →		DUMPER-MOTR 11/P
15	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 210/P
16	6LA67446000 запросить цену →		ASYS-MOTR-SCAN 11/C
19	6LA39784000 запросить цену →		COVER-PILLEY 11/P
21	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 410/P
103	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 110/P
104	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 310/P
105	X0-00455000 запросить цену →		S/BID-M4X10-NI 210/P

15. e-STUDIO202L/232/282 FEEDER-1-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA47892000 запросить цену →		ASYS-BRKT-FEED-UNIT 11/PP
2	6LA47898000 запросить цену →		BRKT-ROL-SEP 11/P
3	41306012000 запросить цену →		ACTR-EMPTY-PPR 11/P
4	41318603000 запросить цену →		ARM-FEED-UNIT 11/P
5	6LA66947000 запросить цену →		ASYS-GUIDE-P-SEP 21/KP
6	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 310/P
7	41318604000 запросить цену →		SFT-DRV-PICK 11/P
8	6LA47910000 запросить цену →		LEVER-RLR-PICK 11/P
9	41305501000 запросить цену →		SPR-LVR-PICK 11/P
10	6LA47895000 запросить цену →		ASYS-BRKT-CLT 11/P
12	41306011000 запросить цену →		ARM-RLR-PICK 21/P
15	41306504000 запросить цену →		BLT/T-194-2GT-2 11/P
16	41306502000 запросить цену →		BLT/T-124-2GT-2 11/P
18	41306002000 запросить цену →		PLY/T-PICK-20 11/P
19	41306719000 запросить цену →		ROLLER-PICK-AT 11/KP
20	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 1010/P
23	41306275000 запросить цену →		PLY/T-20-2GT 11/P
24	X0-00730000 запросить цену →		S/SET/K-M3X4-B 110/P
26	6LA47908000 запросить цену →		GUIDE-P-FEED 21/P
27	44201805000 запросить цену →		HLDR-SEP-ROL-DM 11/P
28	44201810000 запросить цену →		LEV-ROL-SEP-DM 11/P
29	41304047100 запросить цену →		K-ROLL-SPT 11/P
30	41306279000 запросить цену →		ARBOR-SPT-F 11/P
31	41306278000 запросить цену →		ARBOR-SPT-R 11/P
32	41304506000 запросить цену →		SFT-SEP-AT 11/P
35	44201773000 запросить цену →		COV-SPE/ARBOR 11/P
36	41319491000 запросить цену →		CHIP-HLDR-SEP 21/P
37	41306274000 запросить цену →		PLY/T-20-ROL-2G 11/P
38	41304508000 запросить цену →		SFT-ROL-FEED 11/P
39-1	6LE69833000 запросить цену →		K-ROLL-FEED 11/P
105	X0-00979000 запросить цену →		P/PRL/AH7-2X8-SS 510/P

16. e-STUDIO202L/232/282 FEEDER-2-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	41306007000 запросить цену →		SLIDER-CST 41/P
4	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 210/P
7	44201850000 запросить цену →		CASE-DRV-TRY-F 11/D
8	44201851000 ✓ в наличии		CASE-DRV-TRY-R 11/C
16	6LE85551000 запросить цену →		HOLDER-SYS-PCI 11/P
18	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 410/P
20	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 1310/P

17. e-STUDIO202L/232/282 FEEDER-3-ASM DECEMBER 2005V

№	Артикул	Альт. артикул	Описание
5	6LA85835000 запросить цену →		SHAFT-RELAY-IDL 11/P
6	6LA85834000 запросить цену →		ROL-RELAY-FEED-IDL 21/P
10	6LA82823000 запросить цену →		COVER-GUIDE-LOW-HDL 11/PP
11	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
13	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 210/P
15	6LA83092000 запросить цену →		ASYS-BRKT-DRV-FIX 11/P
20	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 510/P
102	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 110/P
103	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
104	X0-01989000 запросить цену →		S/TPP/BID-3X8-NI 210/P

18. e-STUDIO202L/232/282 BYPASS-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
3	6LA79101000 запросить цену →		TRAY-BYP-MID 11/PP
4	6LA64859000 запросить цену →		TRAY-BYP-M-SUB 11/D
9	6LA64856000 запросить цену →		STOP-PAPER-BYP 11/P
15	6LA29009000 запросить цену →		SHEET-PAD-GUIDE-F 11/KP
19	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 510/P
21	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 110/P

19. e-STUDIO202L/232/282 BYPASS-FEEDER-1-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
6	6LA28863000 запросить цену →		ARBOR-SPT-BYP 11/P
19	X0-00430000 запросить цену →		S/BID-M3X6-NI 210/P
20	6LA78931000 запросить цену →		GUIDE-FEED-L-SNS 11/P

20. e-STUDIO202L/232/282 BYPASS-FEEDER-2-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
6	6LA79067000 запросить цену →		SHAFT-PICK-UP-BYP 11/P
9	6LA79050000 запросить цену →		ASYS-SFT-FEED-BYP 11/P
10	6LA79025000 запросить цену →		ASYS-BKT-STOP-F 11/P
12	4401965250 запросить цену →		LEVER-STOPPER-F 11/P
13	4401965270 запросить цену →		ARM-STOPPER 25/P
20	6LA79056000 запросить цену →		LVR-PICK-JOINT 11/P
23	6LA79111000 запросить цену →		BRKT-HING-BYP-R 11/P
25	6LA79081000 запросить цену →		ASYS-BKT-TRAY-HINGE 11/P
26	6LA78535000 запросить цену →		ASYS-BRKT-HING-ADU-R 11/P
27	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 110/P
28	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 510/P
29	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 410/P
33	6LA79076000 запросить цену →		WEIGHT-ROLLER-PICK 11/P
108	X0-00060000 запросить цену →		S/PAN/SWWP-M3X6-NI 110/P

21. e-STUDIO202L/232/282 ALIGNING-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA85802000 запросить цену →		ASYS-ROL-RGST 11/KP
2	6LA85803000 запросить цену →		ASYS-ROL-RGST-IDL 11/KP
6	6LA85862000 запросить цену →		HOLDER-RGST-R 11/P
8	6LA85813000 запросить цену →		ROLLER-RELAY-FED 11/KP
15	X0-02251000 запросить цену →		S/TPP/FHEXM-4X8-NI 510/P
19	6LA85871000 запросить цену →		HOLDER-BIAS-RGST 11/P
20	6LA85872000 запросить цену →		SPL-BIAS-RGST 11/P
21	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 210/P
25	6LA85869000 запросить цену →		BRKT-ROL-RELAY-FED 11/P
28	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 410/P
30	6LA85910000 запросить цену →		MYLAR-SUPPORT-SNS 15/P
101	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
102	X0-01526000 запросить цену →		P/PRL/AH7-2X12-SS 110/P
103	X0-00730000 запросить цену →		S/SET/K-M3X4-B 210/P

22. e-STUDIO202L/232/282 PLATEN-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	6LA67448000 запросить цену →		ASYS-GLASS-ADF 11/PP
3	6LA39841000 запросить цену →		SPL-GLASS-ADF 21/P
4	6LA39866000 запросить цену →		STAY-TP-RGT-SCAN 11/P
5	44202810000 запросить цену →		CUSH-GLASS 45/P
7	6LA86439000 запросить цену →		BRKT-TRY-RGT 11/P
50	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 410/P
51	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 510/P

23. e-STUDIO202L/232/282 CRG-1-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
4	6LA39553000 запросить цену →		REFLECTOR-LAMP 11/D
8	6LA39548000 запросить цену →		COVER-INV 11/P
9	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 210/P
10	X0-02230000 запросить цену →		S/FHEXM-M3X6-NI 210/P
19	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 810/P
22	6LA39577000 запросить цену →		MYLAR-HRNS-INV 31/KP

24. e-STUDIO202L/232/282 CRG-2-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA84920000 запросить цену →		CASE-CH-M 11/P
4	4401764730 запросить цену →		HANGER-WIRE-TR 11/P
5	6LA84944000 запросить цену →		LID-CH-M-F 11/P
6	6LA84947000 запросить цену →		LID-CH-M-R 11/P
7	6LA84941000 запросить цену →		MYLAR-CLN-CH 15/P
8	6LA84957000 запросить цену →		MYLAR-LED 11/KP
9	6LA84938000 запросить цену →		ROD-CLN-CH-M 11/KP
10	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 210/P
12	6LA84950000 запросить цену →		SPE-GR 15/P
13	6LA84922000 запросить цену →		SPL-CH-M-R 11/P
14	6LA84935000 запросить цену →		SPRING-TENS-CH 15/P
15	6LA84915000 запросить цену →		TERM-CH-M-R 11/P
16	6LA84910000 запросить цену →		TERM-CH-M-F 11/P
18	6LA85009000 запросить цену →		SPL-CH-M 11/P
19	X0-02246000 запросить цену →		S/TPP/FH/FEXM-3X6-NI 210/P
20	6LA85008000 запросить цену →		SPL-GRID 11/P
21	6LA85005000 запросить цену →		TERM-HVT-M 11/P
30	6LA84902000 запросить цену →		ASY-CH-MAIN 11/C

25. e-STUDIO202L/232/282 TRANSPORT-CHARGER-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	41306677000 запросить цену →		BUSH-RLR-GUIDE 21/P
2	6LA88230000 запросить цену →		CASE-CH-TR 11/P
5	41306712000 запросить цену →		DAMPER 25/P
6	6LA88304000 запросить цену →		EARTH-CH-TR 11/P
7	41306272000 запросить цену →		GEAR-RLR-GUIDE 11/P
8	6LA88234000 запросить цену →		GUIDE-CH-TR 11/P
9	4401764730 запросить цену →		HANGER-WIRE-TR 21/P
10	6LA88245000 запросить цену →		LID-CH-TR-R 11/P
11	6LA88238000 запросить цену →		PLT-CH-TR 11/KP
13	6LA88244000 запросить цену →		LID-CH-TR-F 11/P
14	41306530000 запросить цену →		ROLLER-GUIDE 11/P
15	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 210/P
16	6LA84935000 запросить цену →		SPRING-TENS-CH 25/P

26. e-STUDIO202L/232/282 CLEANER-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA79525000 запросить цену →		ASYS-FRAME-CLN-C 11/C
2	6LA79540000 запросить цену →		ASYS-FRAME-CLN-F 11/P
3	6LA79583000 запросить цену →		FRAME-CLN-R 11/P
4	6LA79600000 запросить цену →		AUGER-CLN 11/KP
6	6LE54020000 запросить цену →		BLADE-REC 11/KP
10	6LA79626000 запросить цену →		HLDR-LED 11/P
11	6LA79615000 запросить цену →		HOLDER-SCRAPER 21/P
14	6LA79547000 запросить цену →		SEAL-BLADE-SIDE 25/KP
15	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 210/P
16	X0-02230000 запросить цену →		S/FHEXM-M3X6-NI 210/P
18	6LA79546000 запросить цену →		SEAL-CLN-F 15/P
19	6LA79586000 запросить цену →		SEAL-CLN-R 15/P
20	6LA79628000 запросить цену →		MYLAR-HLDR-LED 11/KP
21	6LA79531000 запросить цену →		SEAL-CLN-C 15/KP
22	6LA79609000 запросить цену →		SHUTTER-CLN 11/P
23	6LA79602000 запросить цену →		SPC-AUGER 15/P
24	6LA79612000 запросить цену →		SPC-NZL-CLN 11/P
25	6LA79554000 запросить цену →		STUD-GEAR-CLN 11/P
27	6LA65682000 запросить цену →		SCREW-CLNR-DEV 210/P
29	6LA79534000 запросить цену →		SEAL-SIDE-REC 25/KP
31	41306135000 запросить цену →		BUSH-1821*03-M 11/P
33	6LA91423000 запросить цену →		LBL-HNDL-CLNR 15/P
34	41305536000 запросить цену →		SPD-SCRPR-DRUM 21/P
103	6LA80090000 запросить цену →		S/TPP/BID-3*8-NI 65/P

27. e-STUDIO202L/232/282 DEVELOPER-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA81612000 запросить цену →		ASYS-CASING-DEV 11/C
2	6LA81632000 запросить цену →		PLATE-SIDE 21/P
3	X0-02232000 запросить цену →		S/FHEXM-M3X10-NI 210/P
5	6LA81636000 запросить цену →		SPACER-MIX 11/P
8	6LA81654000 запросить цену →		BUSH-DEV-R 11/P
9	6LA81630000 запросить цену →		SEAL-BUSH-R 11/P
10	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 1310/P
16	6LA81652000 запросить цену →		BUSH-DEV 15/P
19	6LA81678000 запросить цену →		ASYS-BKT-DEV-TENS 11/P
20	4401950980 запросить цену →		COLLAR-DEV-TENS 15/P
23	X0-00980000 запросить цену →		P/PRL/AH7-2X10-SS 110/P
24	6LA81674000 запросить цену →		BLT/T-2GT-92 11/P
27	6LA81750000 запросить цену →		ROLLER-RE 11/P
28	6LA81755000 запросить цену →		WAS-RE-ROL 110/P
29	6LA81753000 запросить цену →		BUSH-RE-ROL-F 11/P
30	6LA81752000 запросить цену →		BUSH-RE-ROL-R 11/P
34	6LA81769000 запросить цену →		CAM-RE-ROL 11/P
35	6LA81773000 запросить цену →		ONEWAY-DRV-RE 11/P
38	6LA81718000 запросить цену →		ADJUSTER-MG 11/P
39	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 110/P
40	6LA81758000 запросить цену →		SPL-BIAS-RE-ROL 11/P
45	6LA81729000 запросить цену →		ASYS-BRKT-DRV 11/P
48	X0-01725000 запросить цену →		S/BID-M3X5-BSNI 210/P
51	6LA81890000 запросить цену →		ASYS-BRKT-RECY 11/P
56	6LA81740000 запросить цену →		ASYS-GUIDE-DEV 11/KP
57	6LA81780000 запросить цену →		SHEET-MG-F 15/P
58	6LA81781000 запросить цену →		SHEET-MG-R 15/P
59	6LA81790000 запросить цену →		ASYS-COV-DEV 11/PP
60	X0-02231000 запросить цену →		S/FHEXM-M3X8-NI 210/P
62	X0-00077000 запросить цену →		S/PAN/SWWP-M3X8-NI 110/P
64	6LA81714000 запросить цену →		MYLAR-DOC-SLIDE 25/P

28. e-STUDIO202L/232/282 RECYCLE-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
1	6LA81695000 запросить цену →		ASYS-COV-NOZLE 11/PP
7	6LA81932000 запросить цену →		COVER-RECYCLE 11/PP
8	6LA81942000 запросить цену →		PADDLE-RECY 11/P
9	6LA81928000 запросить цену →		BUSH-PADDLE 25/P
12	X0-02247000 запросить цену →		S/TPP/FH/FEXM-3X8-NI 110/P
13	6LA81953000 запросить цену →		SEAL-RECY-CLN 11/P
14	6LA81952000 запросить цену →		MYLAR-RECY-CLN 11/P
15	6LA81955000 запросить цену →		ASYS-TNR-IN 11/PP
22	6LA85881000 запросить цену →		ASYS-STAY-DEV-R-RGST 11/KP
24	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 210/P
25	X0-02239000 запросить цену →		S/TPS/FHEXM-3X8-ZU3 210/P

29. e-STUDIO202L/232/282 FUSER-ASM DECEMBER 2005

№	Артикул	Альт. артикул	Описание
2	6LA84072000 запросить цену →		ARM-PR-F 11/P
3	6LA84163000 запросить цену →		LVR-P-REL-F 11/P
4	6LA84073000 запросить цену →		ARM-PR-R 11/P
5	6LA84164000 запросить цену →		LVR-P-REL-R 11/P
8	6LA84083000 запросить цену →		PLT-THMS-CNT 11/P
9	6LA84084000 запросить цену →		PLT-THMS-LMP 11/P
12	6LA84052000 запросить цену →		STAY-ROL-CLN 11/P
15	6LA84134000 запросить цену →		SPC-CR-FUS 25/P
16	41306533000 запросить цену →		BRUSH-FUSER-P 11/KP
17	6LA84078000 запросить цену →		BRKT-G-ENT-FUS 11/P
18	6LA84043000 запросить цену →		STUD-G-IN-FUSER 11/P
24	6LA84182000 запросить цену →		GEAR-HR-RLR 11/P
26	41305515000 запросить цену →		CRR-HT/RLR 25/P
27	6LA84063000 запросить цену →		ASYS-STAY-SCPR 11/P
30	41306061000 запросить цену →		GEAR-HR/EXIT 11/P
35	X0-02238000 запросить цену →		S/TPS/FHEXM-3X6-ZU3 1210/P
36	41306916000 запросить цену →		SCREW-SPEAKER 210/P
41	6LA84167000 запросить цену →		COVER-WH-THMS 11/P
47	X0-02243000 запросить цену →		S/TPS/FHEXM-4X8-ZU3 510/P
48	6LA82550000 запросить цену →		ROLL-GUIDE-EXIT 61/P
103	X0-00060000 запросить цену →		S/PAN/SWWP-M3X6-NI 710/P
104	X0-00164000 запросить цену →		S/PAN/SWWP-M4X8-NI 210/P
105	X0-00094000 запросить цену →		S/PAN/SWWP-M3X10-NI 410/P
106	X0-00434000 запросить цену →		S/BID-M3X8-NI 310/P
107	6LA80090000 запросить цену →		S/TPP/BID-3*8-NI 45/P

Каталог очень большой (514 позиций). Показаны первые 29 узлов со схемами; полный список доступен по запросу.
