Star LC 1511 — каталог запчастей со схемами

Содержание

1. Printer Assembly
2. Printer Mechanism
3. 3-9. Frame R Unit

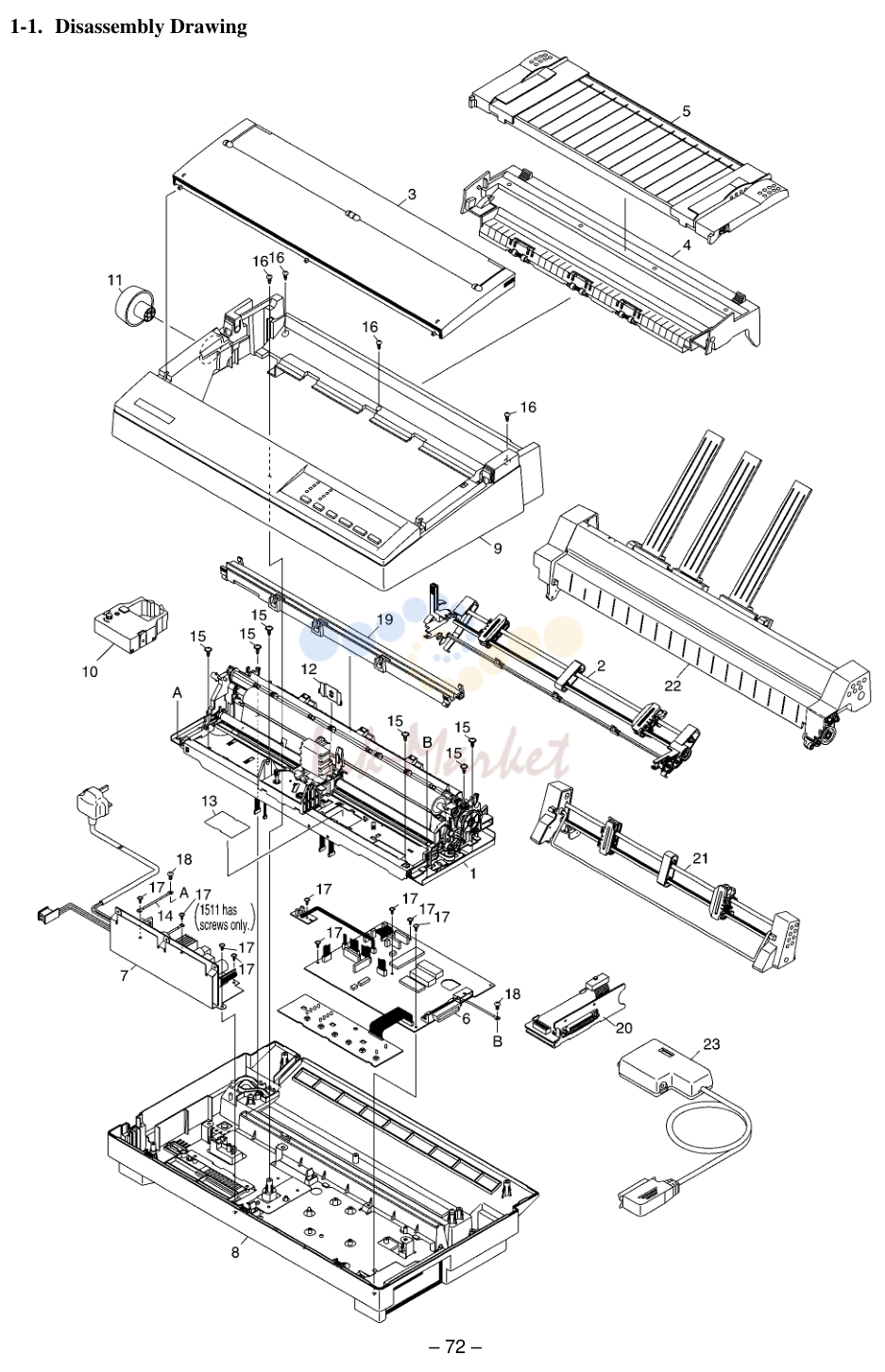

1. Printer Assembly

№	Артикул	Описание
1	89428020 запросить цену →	MECHANISM WITH HEAD DP505 (D) 1 S
2	87817050 запросить цену →	PUSH TRACTOR UNIT HA-15(D) 1 1 S
3	87816650 запросить цену →	PRINTER COVER UNIT HA-15(D) 1 1 S
4	87816670 запросить цену →	REAR COVER UNIT HA-15(D) 1 1 S
5	87816660 запросить цену →	PAPER GUIDE UNIT HA-15(D) 1 1 S
6	87815081 запросить цену →	MAIN LOGIC BD UNIT HA-15(D) 1 S
7	87814310 запросить цену →	POWER SUPPLY UNIT HA-15 US(D) 1 FOR US,TW S
8	87811270 запросить цену →	LOWER CASE UNIT HA-15(D) 1 1 S
9	87810430 запросить цену →	UPPER CASE UNIT HA-15(D) 1 S
10	89510420 запросить цену →	RIBBON CASSETTE JAN Y9WH 1 1 FOR EC,UK,AS S
11	83903560 запросить цену →	PLATEN KNOB ZBA-10 1 1 S
12	82902562 запросить цену →	RIBBON HOLDER 771 1 1 S
13	80995010 запросить цену →	CABLE HOLDER
14	80701830 запросить цену →	WIRE 18UL1007BLK055TT
15	01914031 запросить цену →	SCREW TAT 4-12 PT-FL
16	01914030 запросить цену →	SCREW TAT 4-15 PT
17	01903038 запросить цену →	SCREW TAT 3-10 PT-FL
18	01903088 запросить цену →	SCREW TAT 3-6 WS
19	86424070 запросить цену →	TOP GUIDE UNIT
20	89597040 запросить цену →	SERIAL IF BD IS-8H192 UPC 1 FOR US,LA OPTION
21	89596180 запросить цену →	PULL TRACTOR UNIT PT15HAUPC 1 FOR US,LA OPTION
22	89590530 запросить цену →	ASF SF-15HA UPC 1 FOR US,LA OPTION
23	89595010 запросить цену →	S-P CONVERTER SPC-8K UPC 1 1 FOR US,LA OPTION

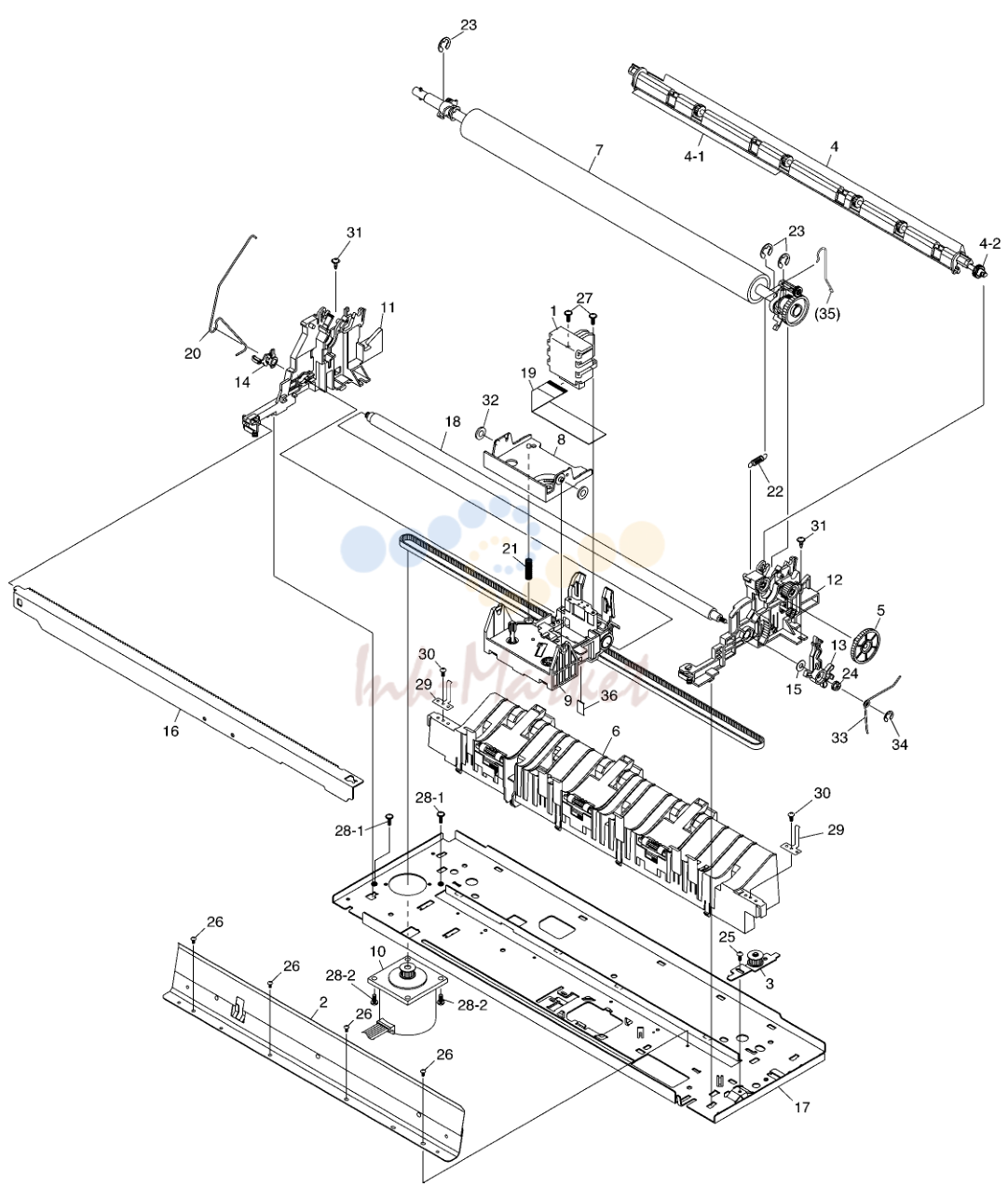

2. Printer Mechanism

№	Артикул	Описание
1		*1 89137020 PRINT HEAD DP5005 (D) 1 S
2	86428010 запросить цену →	BOTTOM GUIDE UNIT 505 1 1 S
3	86427050 запросить цену →	TENSION LEVER UNIT 505 1 S
4		*1 86426150 STACK GUIDE UNIT
4-1		*1 80995230 DISCHARGE SHEET 505 1 1 INCLUDED DRWG.NO.4
4-2		*1 86426110 PF ROLLER SHAFT UNIT 505 1 1 INCLUDED DRWG.NO.4
5	83101810 запросить цену →	IDLER GEAR 16X72X0.5 731 1 1 S
6	86424060 запросить цену →	PAPER CHUTE UNIT 505 1 1 S
7	86423040 запросить цену →	PLATEN UNIT 505 1 1 S
8	86422420 запросить цену →	COLOR RIBBON HOLDER ASSY
9	86422090 запросить цену →	CARRIAGE UNIT 505 1 S
10	86420580 запросить цену →	CARRIAGE MOTOR ASSY 505 1 S
11	86420160 запросить цену →	FRAME L UNIT
12	86420170 запросить цену →	FRAME R UNIT
13	83401211 запросить цену →	ADJUSTING LEVER
14	83201061 запросить цену →	ADJUSTING BUSHING
15	82210180 запросить цену →	COLLAR 4.5X12
16	82091630 запросить цену →	REAR ANGLE
17		NPN FRAME BASE
18		NPN CARRIAGE STAY
19	80755570 запросить цену →	HEAD CABLE 5005 1 INCLUDED DRWG.NO.1 S
20		*1 80531101 PLATEN GROUND SPRING 505 1 1 S
21	80520810 запросить цену →	SPRING C065-040-0296 1 1 S
22	80511120 запросить цену →	SPRING E050-026-0136 1 1 S
23	04020018 запросить цену →	STOP RING SE8.0
24	02040402 запросить цену →	FLANGED NUT NHW4
25	01903091 запросить цену →	SCREW TAT 3-8
26	01903064 запросить цену →	SCREW TAT 3-5 CT
27	01903038 запросить цену →	SCREW TAT 3-10 PT-FL
28-1	00630504 запросить цену →	SCREW TR 3-5
28-2	01604080 запросить цену →	SCREW TR 4-8
29		*1 82501500 PLATEN SPRING 505 2 2 S
30	01903061 запросить цену →	SCREW TAT 3-6 PT-FL
31	01903080 запросить цену →	SCREW TAT 3-6
32	02305025 запросить цену →	POLY-SLIDER WP5X0.25
33	80531131 запросить цену →	PF MOTOR GROUND SPRING 505 1 1 S
34	04020010 запросить цену →	STOP RING SE2.0 1 1 S
35		*1 80531141 PLATEN GROUND SPRING B 505 1 1 S
36	80995110 запросить цену →	FELT 505 1 1 S
2-1	86036360 запросить цену →	TRACTOR L ASSY
2-2	86036350 запросить цену →	TRACTOR R ASSY
2-3		NPN SHEET GUIDE
2-4	83904372 запросить цену →	RELEASE ARM
2-5	83401361 запросить цену →	RELEASE LEVER 505 1 1 S
2-6	83101700 запросить цену →	GEAR 38X0.5 771 2 2 S
2-7	83101690 запросить цену →	TRACTOR GEAR 771 1 1 S
2-8		*1 83000201 TRACTOR FRAME L
2-9		*1 83000190 TRACTOR FRAME R
2-10		NPN RELEASE SHAFT
2-11		NPN TRACTOR STAY
2-12		NPN TRACTOR SHAFT
2-13	80521090 запросить цену →	SPRING C090-060-0179 1 1 S
2-14	04020017 запросить цену →	STOP RING SE5.0
2-15	04012002 запросить цену →	ROLL PIN SP2.0X10
2-16	02307050 запросить цену →	POLY-SLIDER WP7X0.5
2-17	02040406 запросить цену →	FLANGED NUT NHW4
2-18	80531150 запросить цену →	RELEASE LEVER SPRING 505 1 1 S
2-19	04020016 запросить цену →	STOP RING SE4.0
8-1	83026190 запросить цену →	LOWER CASE HA-15 1 S
8-2		NPN LOWER CASE CHASSIS C HA-15
8-3		NPN LOWER CASE CHASSIS B HA-15
8-4		NPN LOWER CASE CHASSIS A HA-15
8-5		NPN RUBBER FOOT 15X15 QBS-10
8-6	00930803 запросить цену →	SCREW TAT 3-8 PT
8-7		NPN SHEET 5 HA-15
9-1	83026180 запросить цену →	UPPER CASE HA-15 1 1 S
9-2	80088070 запросить цену →	OPERATION SHEET HA-15
9-3	80060300 запросить цену →	BRAND PLATE HA-15
6-1	86424370 запросить цену →	DETECTOR UNIT A 505 1 S
6-2	86424361 запросить цену →	ROLLER HOLDER ASSY
6-3	83912362 запросить цену →	PAPER CHUTE
6-4		*1 80910480 ASSIST GUIDE
7-1	83904412 запросить цену →	PLATEN HOLDER
7-2	83401311 запросить цену →	ASF CLUTCH LEVER
7-3	83101820 запросить цену →	PLATEN GEAR 721 1 S
7-4	83101750 запросить цену →	CLUTCH IDLER GEAR B 771 1 S
7-5	82210191 запросить цену →	WAVE WASHER
7-6	80202291 запросить цену →	PLATEN
7-7	04020018 запросить цену →	STOP RING SE8.0
7-8	04012503 запросить цену →	ROLL PIN SP2.5X14
7-9	02210001 запросить цену →	PLAIN WASHER WF10X18X1.6
9-1		*1 86422610 CARRIAGE ASSY
9-2	86422580 запросить цену →	GEAR COVER ASSY
9-3	86422400 запросить цену →	RIBBON CASSETTE GEAR ASSY 771 1 S
9-4	86032411 запросить цену →	GEAR A ASSY 981 1 S
9-5	86032400 запросить цену →	CLUTCH LEVER ASSY 981 1 S
9-6	83904541 запросить цену →	CARD HOLDER
9-7	83401162 запросить цену →	RIBBON SHIFT LEVER
9-8	83290150 запросить цену →	SHIFT CAM 505 1 S
9-9	83200990 запросить цену →	REAR ROLLER 981 1 S
9-10	83101930 запросить цену →	IFLER GEAR 21X50X0.3
9-11	83101730 запросить цену →	SHIFT CLUTCH GEAR 62X0.5 771 1 S
9-12	83101700 запросить цену →	GEAR 38X0.5 771 1 S
9-13	83101480 запросить цену →	GEAR 30X0.3 981 2 S
9-14	83101370 запросить цену →	GEAR 48X0.3 965 1 S
9-15		NPN ROLLER SHAFT
9-16	80902230 запросить цену →	TIMING BELT HTD102 506X6.4
9-17	80510951 запросить цену →	SPRING E032-026-0116 1 S
9-18	01902615 запросить цену →	SCREW TAT 2.6-6 PT
9-1		*1 86422600 RIBBON HOUSING ASSY 505H
9-2	84900111 запросить цену →	CARRIAGE 505H
9-3	86422580 запросить цену →	GEAR COVER ASSY
9-4	86422400 запросить цену →	RIBBON CASSETTE GEAR ASSY 771 1 S
9-5	86032411 запросить цену →	GEAR A ASSY 981 1 S
9-6	86032400 запросить цену →	CLUTCH LEVER ASSY 981 1 S
9-7	83904541 запросить цену →	CARD HOLDER
9-8	83401162 запросить цену →	RIBBON SHIFT LEVER
9-9	83290150 запросить цену →	SHIFT CAM 505 1 S
9-10	83200990 запросить цену →	REAR ROLLER 981 1 S
9-11	83101930 запросить цену →	IFLER GEAR 21X50X0.3
9-12	83101730 запросить цену →	SHIFT CLUTCH GEAR 62X0.5
9-13	83101700 запросить цену →	GEAR 38X0.5 771 1 S
9-14	83101480 запросить цену →	GEAR 30X0.3 981 2 S
9-15	83101370 запросить цену →	GEAR 48X0.3 965 1 S
9-16		NPN ROLLER SHAFT
9-17	80902090 запросить цену →	TIMING BELT HTD104 365X6.4
9-18	80510951 запросить цену →	SPRING E032-026-0116 1 S
9-19	00826504 запросить цену →	SCREW TR 2.6-5
9-20	00630504 запросить цену →	SCREW TR 3-5
11-1	86424380 запросить цену →	DETECTOR UNIT B 505 1 S
11-2		NPN FRAME L
11-3	00926803 запросить цену →	SCREW TAT 2.6-8 PT

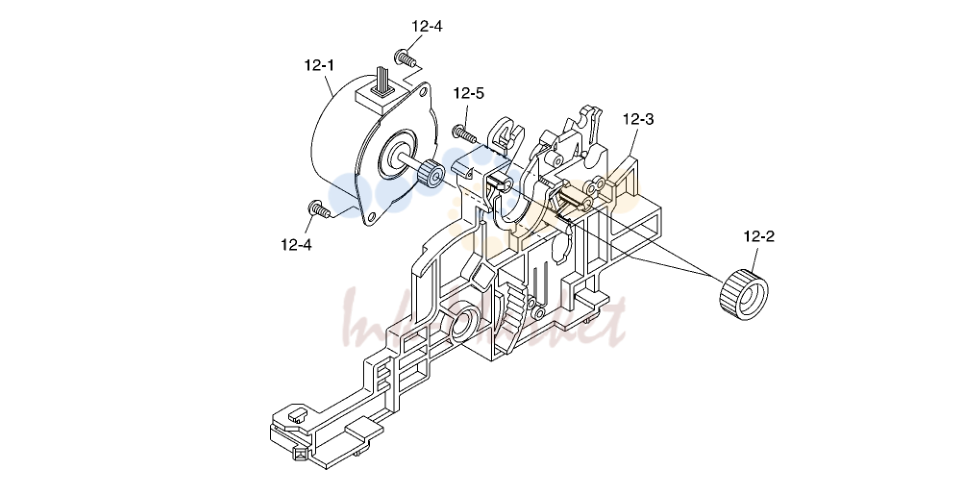

3. 3-9. Frame R Unit

№	Артикул	Описание
20-1	87590120 запросить цену →	IF BOARD UNIT IS-8H192
20-2		NPN INTERFACE COVER HA-15
20-3		NPN INTERFACE CHASSIS IS-8H
20-4		NPN SCREW TAT 3-5 CT
20-5		NPN SCREW TR 3-8
21-1	86592110 запросить цену →	TRACTOR SHAFT UNIT PT-15HA
21-2	86036360 запросить цену →	TRACTOR L ASSY
21-3	86036350 запросить цену →	TRACTOR R ASSY
21-4		NPN SHEET GUIDE
21-5	83401380 запросить цену →	TRACTOR LOCK LEVER L PT-15HA
21-6	83401370 запросить цену →	TRACTOR LOCK LEVER R PT-15HA
21-7	83101760 запросить цену →	PF IDLER GEAR
21-8		NPN TRACTOR COVER L PT-15HA
21-9		NPN TRACTOR COVER R PT-15HA
21-10	83000241 запросить цену →	TRACTOR FRAME L PT-15HA
21-11	83000231 запросить цену →	TRACTOR FRAME R PT-15HA
21-12		NPN TRACTOR STAY PT-15HA
21-13		NPN GUIDE WIRE PT-15HA
21-14	80510890 запросить цену →	SPRING E060-050-0221
21-15	04012002 запросить цену →	ROLL PIN SP2.0X10
21-16	02040406 запросить цену →	FLANGED NUT NHW4
21-17	00930803 запросить цену →	SCREW TAT 3-8 PT
22-1	86594020 запросить цену →	ADJUSTER ASSY L SF-15HA
22-2	86594010 запросить цену →	ADJUSTER ASSY R SF-15HA
22-3		NPN TRACTOR STAY ASSY SF-15HA
22-4	86426660 запросить цену →	FEED ROLLER COLLAR L ASSY
22-5	86426650 запросить цену →	FEED ROLLER COLLAR R ASSY
22-6	86426330 запросить цену →	ASF STOPPER ASSY
22-7		NPN MANUAL FEED GUIDE SF-15HA
22-8	83101780 запросить цену →	ASF FEED GEAR
22-9	83101750 запросить цену →	CLUTCH IDLER GEAR B
22-10	83101741 запросить цену →	CLUTCH IDLER GEAR A
22-11	83026150 запросить цену →	PAPER GUIDE B SF-15HA
22-12		NPN PAPER GUIDE A SF-15HA
22-13		NPN FRAME L SF-15HA
22-14		NPN FRAME R SF-15HA
22-15		NPN ASF COVER SF-15HA
22-16		NPN ASF STAY SF-15HA
22-17		NPN FEED ROLLER SHAFT SF-15HA
22-18	80521070 запросить цену →	SPRING C050-026-0099
22-19	02040406 запросить цену →	FLANGED NUT NHW4
22-20	02040301 запросить цену →	FLANGED NUT NHW3
22-21	01903060 запросить цену →	SCREW TAT 3-8 PT-FL
23-1		NPN UPPER CASE SPC-8K
23-2		NPN CPU BOARD UNIT SPC-8K
23-3	87590020 запросить цену →	IF BOARD UNIT SPC-8K
23-4		NPN LOWER CASE UNIT SPC-8K
23-5		NPN CORD HOLDER SPC-8K
23-6		NPN SCREW TAT 3-12 PT-FL
23-7		NPN SCREW TAT 3-8 PT-FL
23-8		NPN CORD HOLDER PLATE SPC-8K
