Star LC 15 — каталог запчастей со схемами

Содержание

1. Printer Assembly
2. Printer Mechanism
3. 3-5. Frame Unit

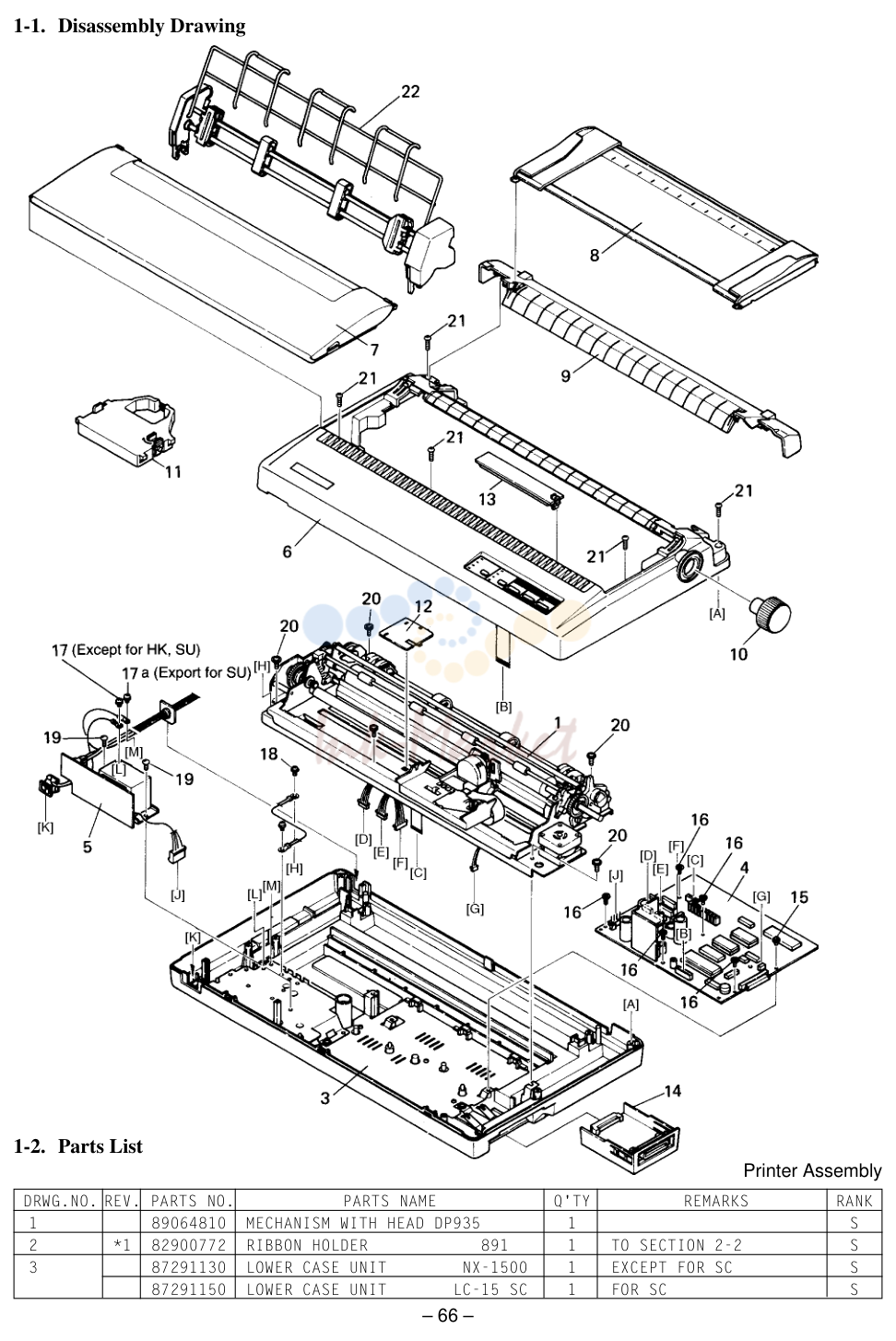

1. Printer Assembly

№	Артикул	Описание
1	89064810 запросить цену →	MECHANISM WITH HEAD DP935 1 S
2		*1 82900772 RIBBON HOLDER 891 1 TO SECTION 2-2 S
3	87291130 запросить цену →	LOWER CASE UNIT NX-1500 1 EXCEPT FOR SC S
4	87292150 запросить цену →	MAIN LOGIC BOARD UNIT NX-1500 1 US,UK,AS,TW,LA S
5	87294110 запросить цену →	FUSE BOARD UNIT NX-1500 US 1 FOR US,TW S
6	87290190 запросить цену →	UPPER CASE UNIT NX-1500 1 FOR US,HK,TW,LA S
7		*3 83023420 PRINTER COVER NX-1500 1 S
8		*3 87296050 PAPER GUIDE UNIT NX-1500 1 S
9		*1 83023430 REAR COVER NX-1500 1 S
10		*3 87296030 PLATEN KNOB UNIT NX-2400 1 S
11	80981220 запросить цену →	INK RIBBON CARTRIDGE JAN X9 1 EC,UK,AS,SC,SU,LA S
12		*2 83910911 CABLE HOLDER 921 1 S
13		*3 83911440 ROM COVER NX-1500 1 S
14		*2 87299210 IF CARTRIDGE UNIT X15 1 PARALLEL I/F S
15	01903055 запросить цену →	SCREW TR 3-8 WS/WF 1 S
16	01903038 запросить цену →	SCREW TAT 3-10 PT-FL 5 S
17	01914036 запросить цену →	SCREW TR 4-5 WS 1 EXCEPT FOR HK,SU S
18		*2 01914039 SCREW TAT 4-8 WS 1 S
19		*3 01704103 SCREW TRS 4-10-C 2 FOR US S
20	01914031 запросить цену →	SCREW TAT 4-12 PT-FL 5 S
21	01914030 запросить цену →	SCREW TAT 4-15 PT 5 S
22	87299160 запросить цену →	PULL TRACTOR UNIT PT-15XJ UPC 1 FOR US,LA :OPTION

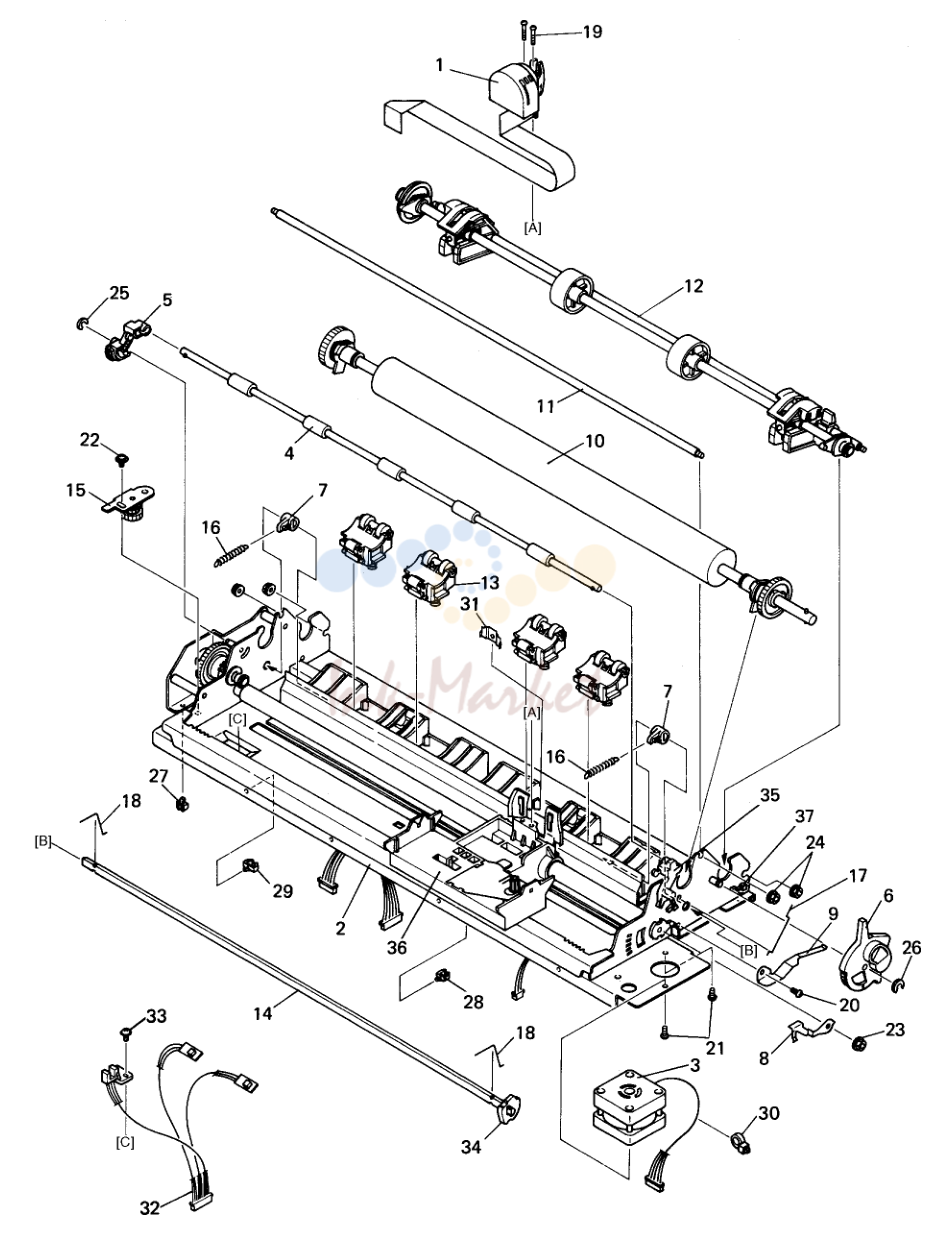

2. Printer Mechanism

№	Артикул	Описание
1	89131010 запросить цену →	PRINT HEAD DP9305 1 S
2		*1 87060130 FRAME UNIT
3	87061110 запросить цену →	CARRIAGE MOTOR UNIT 935 1 S
4	87067170 запросить цену →	BAIL ROLLER SHAFT UNIT 935 1 S
5	83400650 запросить цену →	BAIL LEVER L 935 1 S
6		*2 83400470 RELEASE LEVER 921 1 S
7	83400670 запросить цену →	SPRING HOLDER LEVER
8		*1 82401140 ADJUSTING LEVER
9	82501100 запросить цену →	HOLDER SPRING B
10	87063080 запросить цену →	PLATEN UNIT B 935 1 S
11	81370660 запросить цену →	TRACTOR STAY
12	87066050 запросить цену →	TRACTOR UNIT 935 1 S
13	87067180 запросить цену →	ROLLER HOLDER UNIT 935 4 S
14		*1 87067190 RELEASE SHAFT UNIT 935 1 INCLUDES NO.34
15		*3 87067030 TENSION LEVER UNIT
16		*1 80510860 SPRING E050-055-0358 2 S
17		*1 80530570 GROUND CONTACT SPRING 921 1 S
18		*1 80530660 HOLDER SPRING 935 2 S
19	01902612 запросить цену →	SCREW TAT 2.6-16 PT 2 S
20	01903064 запросить цену →	SCREW TAT 3-5 CT 1 S
21	00830604 запросить цену →	SCREW TR 3-6 2 S
22	01903018 запросить цену →	SCREW TR 3-6 WS/WF 1 S
23	02040404 запросить цену →	FLANGED NUT NHW4.0-S 1 S
24		*2 02040403 TOOTHED NUT NHK4 4 S
25	04020015 запросить цену →	STOP RING SE3.0 1 S
26	04020016 запросить цену →	STOP RING SE4.0 1 S
27	04991214 запросить цену →	MINI CORD CLAMP UAMS-05-0 1 S
28	04991230 запросить цену →	MINI CORD CLAMP UAMS-05-SN 1 S
29	04991232 запросить цену →	MINI CORD CLAMP UAMS-05SN-W 2 S
30	04991204 запросить цену →	FASTENER T18S 3 S
31		*1 82900772 RIBBON HOLDER 891 1 S
32		#1 87060720 DETECTOR UNIT A ASSY
33		#1 01903073 SCREW TR 3-6 FL SPECIAL
34		*2 83100611 RELEASE GEAR
35		#2 83400660 BAIL LEVER R
36		#2 87060270 CARRIAGE UNIT
37		#2 87060700 DETECTOR UNIT B ASSY
6-1		*2 80086550 OPERATION SHEET SPECIAL LC-15 1 FOR SU
6-2		*3 80081910 BRAND SEAL NX-1500 1 FOR NX-1500 S
6-3	87290810 запросить цену →	CONTROL PANEL BD UNIT NX-1500 1 S
6-4	01903038 запросить цену →	SCREW TAT 3-10 PT-FL 3 S
6-5		*2 83023400 UPPER CASE NX-1500
3-1		*2 83023410 LOWER CASE NX-1500
3-2	82010900 запросить цену →	BOARD CHASSIS NX-1500
3-3	82010910 запросить цену →	POWER CHASSIS NX-1500
3-4	82501050 запросить цену →	GROUND SPRING NX-1500
3-5	82901390 запросить цену →	GROUND BRACKET NX-1500
3-6	80925381 запросить цену →	MESHED GROUND WIRE 80-A 1 S
3-7		*2 01903064 SCREW TAT 3-5 CT 1 S
3-8		*3 00930803 SCREW TAT 3-8 PT 4 S
3-9		*1 01914032 SCREW TAT 4-7 CT 3 S
3-10	80086480 запросить цену →	CAUTION SEAL LC-10II SC 1 FOR SC ONLY
16-1		*2 83023450 INTERFACE COVER NX-1500
16-2	87297030 запросить цену →	PARALLEL IF BOARD UNIT NX-1500 1 S
16-3	01903064 запросить цену →	SCREW TAT 3-5 CT 1 S
16-4	01903038 запросить цену →	SCREW TAT 3-10 PT-FL 2 S
22-10		*3 81360640 TRACTOR SHAFT PT-15X
22-11	81370670 запросить цену →	TRACTOR STAY PT-15X
22-12	80530750 запросить цену →	PAPER GUIDE PT-15X
22-13	01902609 запросить цену →	SCREW TAT 2.6-5 PT
22-14	02440401 запросить цену →	WAVE WASHER WW4X8X0.2X1.5H
22-15	02040301 запросить цену →	FLANGED NUT NHW3
22-16	04020017 запросить цену →	STOP RING SE5.0
22-17	04020015 запросить цену →	STOP RING SE3.0
22-18	80082570 запросить цену →	BRAND SEAL PT-15XJ
22-19	83023620 запросить цену →	PRINTER COVER PT-15X

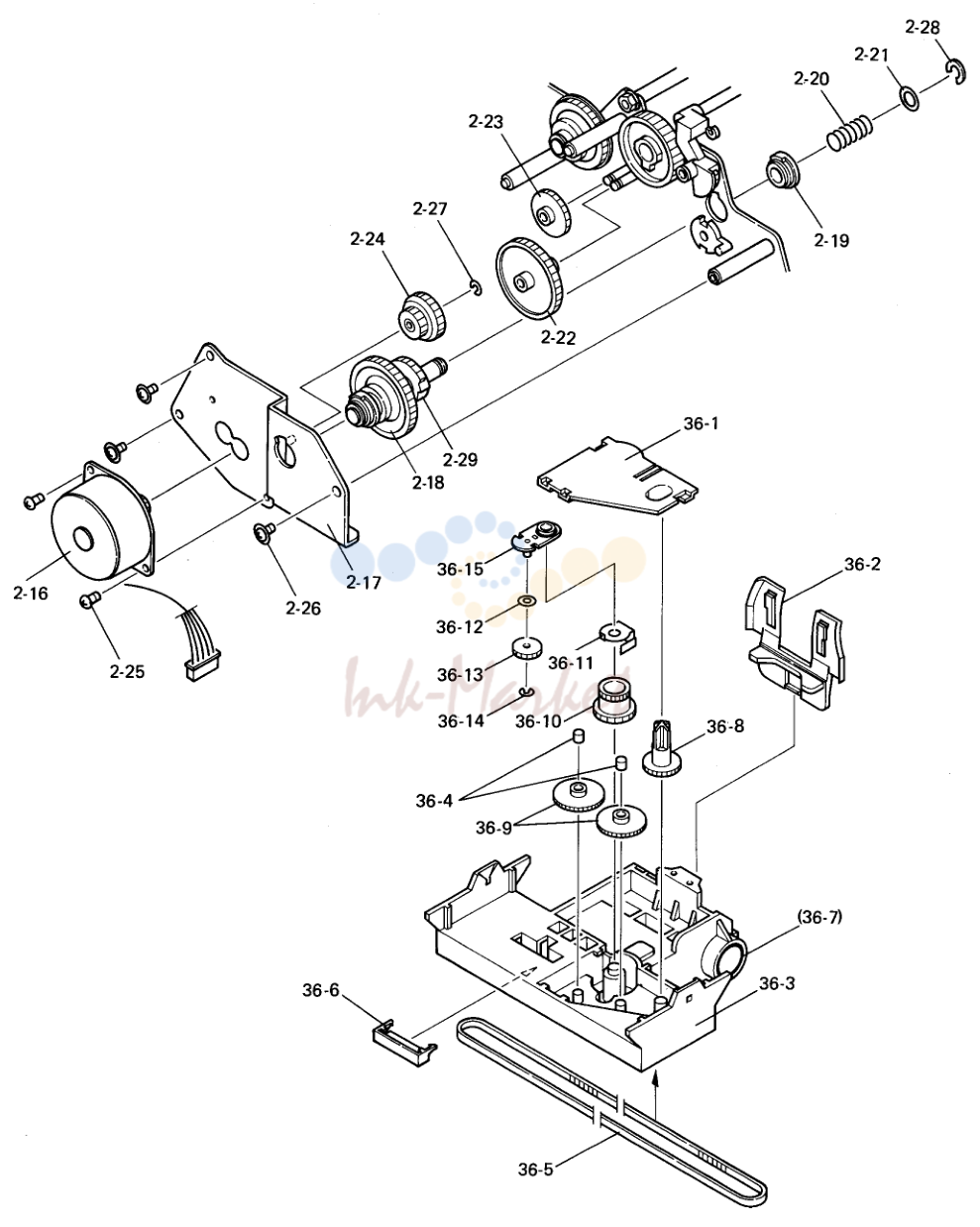

3. 3-5. Frame Unit

№	Артикул	Описание
36-1	83910901 запросить цену →	GEAR COVER 921 1 S
36-2	83902300 запросить цену →	CARD HOLDER 935 1 S
36-3		*2 83902320 CARRIAGE
36-4	81210310 запросить цену →	BUSHING 4X5X4.5
36-5	80902140 запросить цену →	TIMING BELT HTD102 524X4.8
36-6		*3 80203010 REAR SLIDER 921 1 S
36-7		*2 80210470 BUSHING 14X16X10 2 S
36-8	83120470 запросить цену →	RIBBON CASSETTE GEAR 921 1 S
36-9	83100592 запросить цену →	IDLER GEAR 70X0.3 2 S
36-10	83100600 запросить цену →	IDLER GEAR 16X1-40 1 S
36-11	82501020 запросить цену →	CLUTCH LEVER SPRING 921 1 S
36-12	02303025 запросить цену →	POLY-SLIDER WP3X0.25 1 S
36-13	83100541 запросить цену →	IDLER GEAR 17X41X0.3 1 S
36-14	04020002 запросить цену →	STOP RING SE1.5 1 S
36-15	87412910 запросить цену →	CLUTCH PLATE ASSY 102 1 S
2-16	87060730 запросить цену →	PAPER FEED MOTOR ASSY 935 1 S
2-17	87060740 запросить цену →	PF MOTOR PLATE ASSY 935 1 S
2-18		*1 87060750 CLUTCH SHAFT ASSY 935 1 S
2-19	83200490 запросить цену →	BUSHING F7X16X6.5
2-20	80520640 запросить цену →	SPRING C080-035-0216
2-21	02307050 запросить цену →	POLY-SLIDER WP7X0.5
2-22	83100520 запросить цену →	IDLER GEAR 16X72X0.5
2-23	83100510 запросить цену →	GEAR 40X0.5
2-24	83101100 запросить цену →	IDLER GEAR 24X40X0.5 935 1 S
2-25	01903064 запросить цену →	SCREW TAT 3-5 CT 2 S
2-26	01903031 запросить цену →	SCREW TR 3-6 FL
2-27	04020010 запросить цену →	STOP RING SE2.0 1 S
2-28	04020017 запросить цену →	STOP RING SE5.0
2-29		#1 83101090 GEAR 22X1.0
12-1	83901620 запросить цену →	TRACTOR HOLDER R 891 1 S
12-2	83901631 запросить цену →	TRACTOR HOLDER L 891 1 S
12-3		*3 81360620 TRACTOR SHAFT
12-4	81370660 запросить цену →	TRACTOR STAY
12-5	83110110 запросить цену →	SPROCKET WHEEL 891 2 S
12-6	83400311 запросить цену →	CLAMP LEVER R 831 1 S
12-7	83400321 запросить цену →	CLAMP LEVER L 831 1 S
12-8		*3 83901600 SHEET GUIDE
12-9	83910861 запросить цену →	TRACTOR COVER R 891 1 S
12-10	83910871 запросить цену →	TRACTOR COVER L 891 1 S
12-11	83110100 запросить цену →	TRACTOR CLUTCH 891 1 S
12-12	83100530 запросить цену →	TRACTOR GEAR 64X0.5 1 S
12-13	83200700 запросить цену →	TRACTOR BUSHING
12-14	02307050 запросить цену →	POLY-SLIDER WP7X0.5 2 S
12-15		*3 80520350 SPRING C090-070-0130 1 S
12-16	04020017 запросить цену →	STOP RING SE5.0 3 S
10-1		*3 80202140 PLATEN B
10-1		#3 80202141 PLATEN B
10-2	83100550 запросить цену →	PLATEN GEAR A 891 2 S
10-3	83100560 запросить цену →	PLATEN GEAR B 891 1 S
10-4	83902310 запросить цену →	PLATEN HOLDER
10-5	80530520 запросить цену →	PLATEN GEAR SPRING 891 1 S
10-6		*1 04020014 STOP RING SE6.0 3 S
10-7	04012502 запросить цену →	ROLL PIN SP2.5X12
10-8		#2 87063340 PLATEN GEAR ASSY 891B 1 WITH 10-2,3,5 S
