Sharp Sharp ARD13 ARD14 ARMU1 ARD1 — каталог запчастей со схемами

Содержание

1. DEFINITION
2. 5 ﾌﾚｰﾑ1(Frame 1)[AR-D14]
3. 7 ﾌﾚｰﾑ1(Frame 1)[AR-D13]

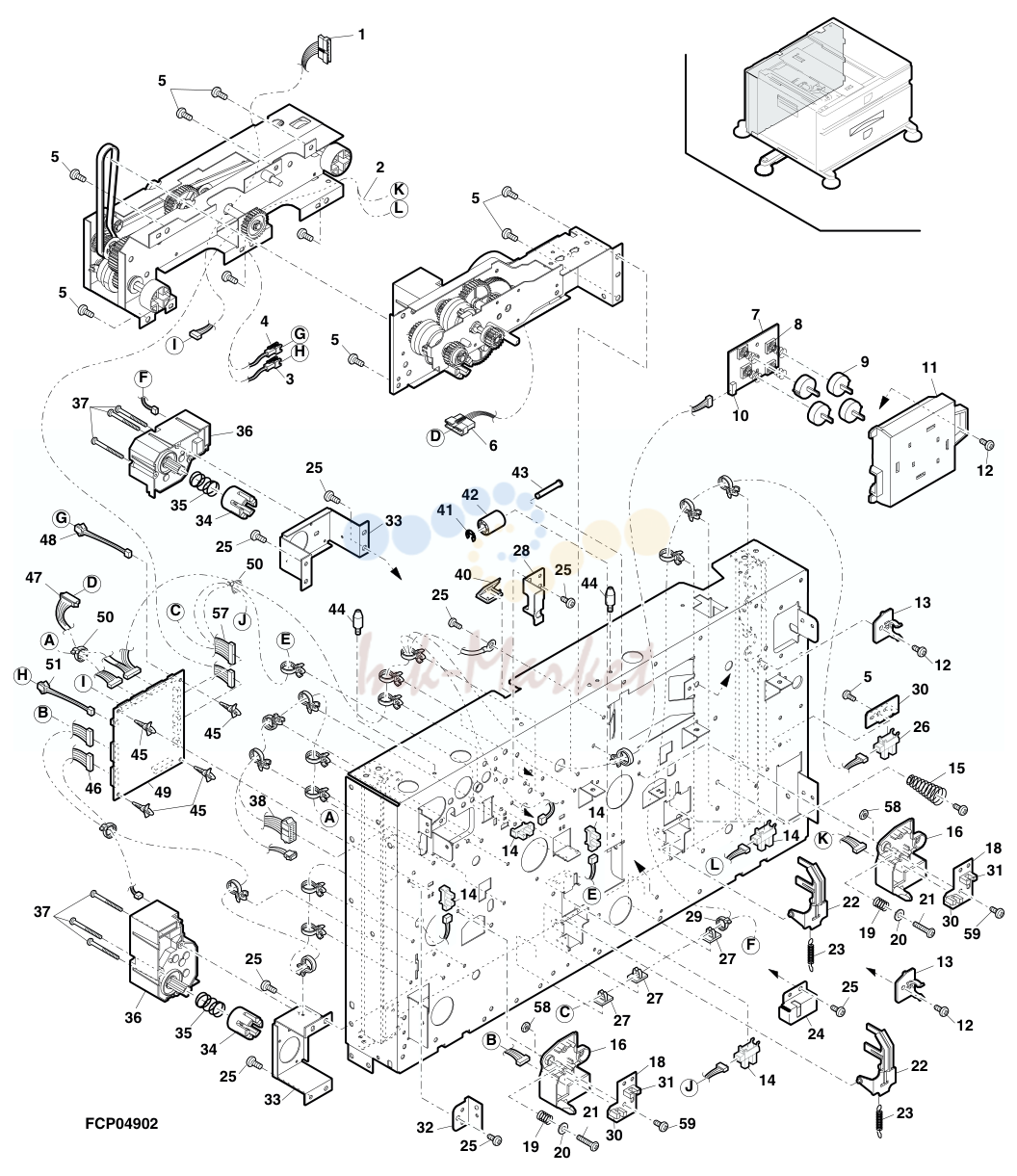

4. 8 ﾌﾚｰﾑ2(Frame 2)[AR-D13]
5. 9 ﾀﾝﾃﾞﾑｶｾｯﾄ(Tandem cassette)[AR-D13]

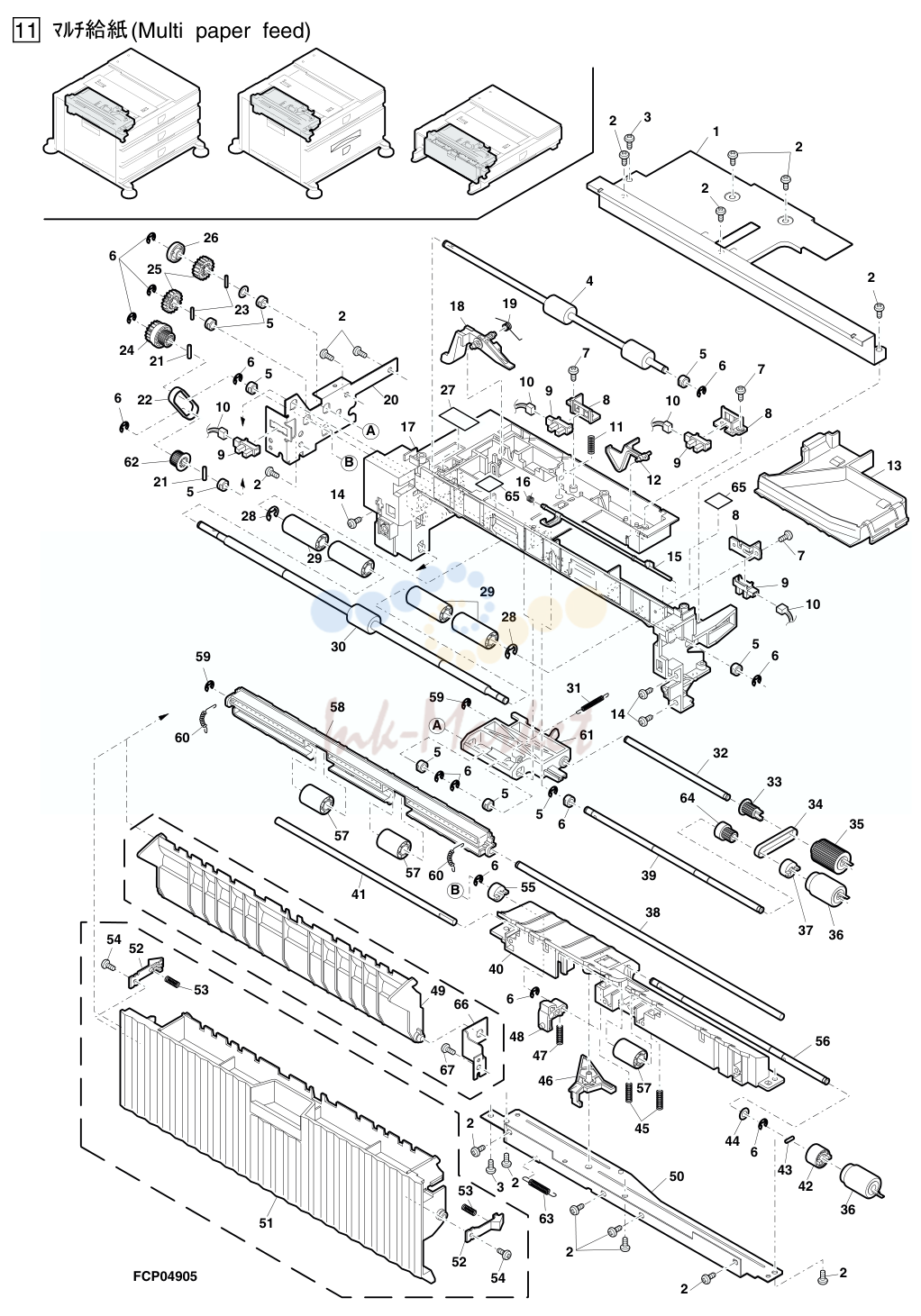

6. 11 ﾏﾙﾁ給紙(Multi paper feed)

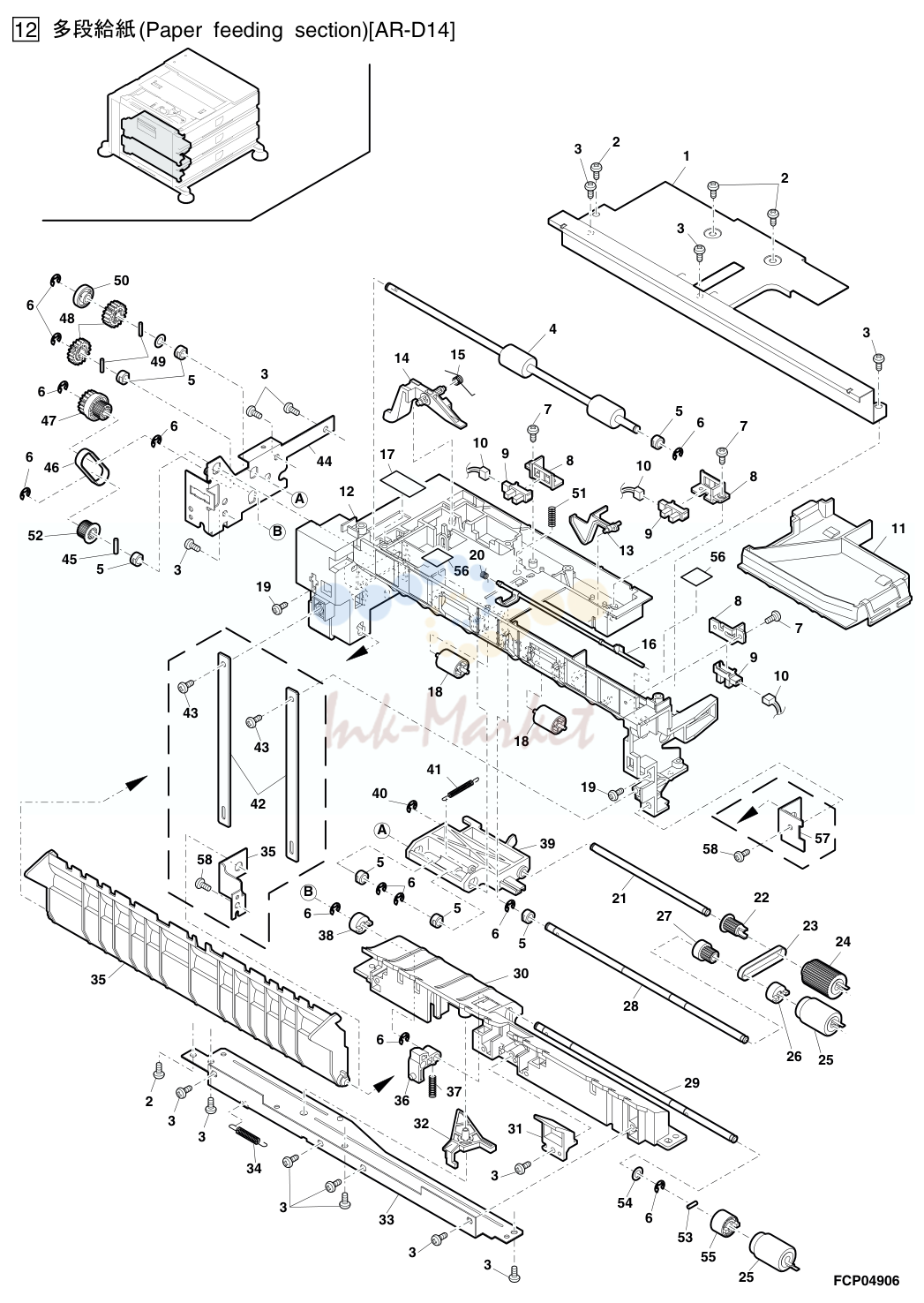

7. 12 多段給紙(Paper feeding section)[AR-D14]

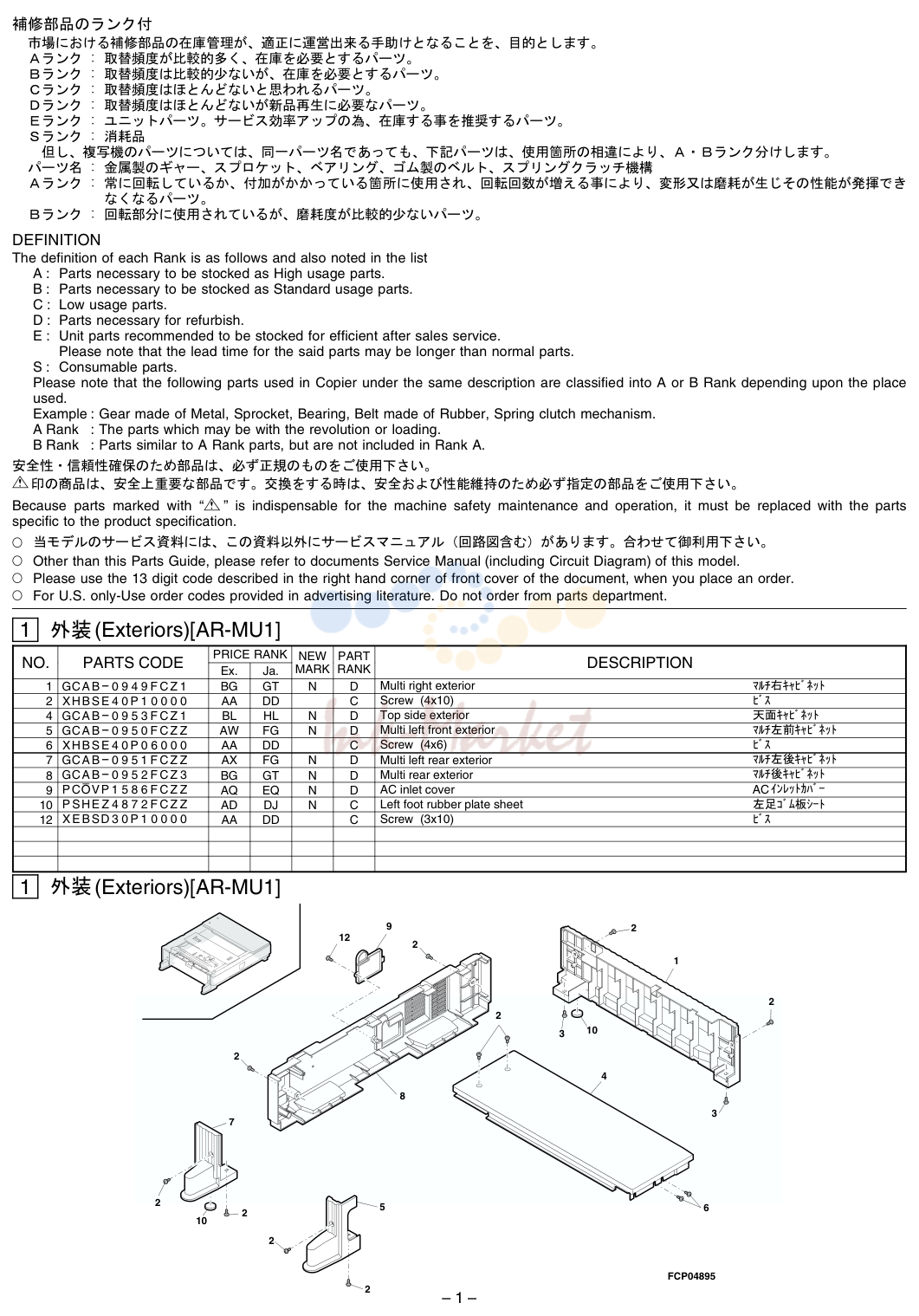

1. DEFINITION

№	Артикул	Описание
1		外装(Exteriors)[AR-MU1]
1	GCAB-0949FCZ1 запросить цену →	BG GT N D Multi right exterior ﾏﾙﾁ右ｷｬﾋﾞﾈｯﾄ
2	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
4	GCAB-0953FCZ1 запросить цену →	BL HL N D Top side exterior 天面ｷｬﾋﾞﾈｯﾄ
5	GCAB-0950FCZZ запросить цену →	AW FG N D Multi left front exterior ﾏﾙﾁ左前ｷｬﾋﾞﾈｯﾄ
6	XHBSE40P06000 запросить цену →	AA DD C Screw (4x6) ﾋﾞｽ
7	GCAB-0951FCZZ ✓ в наличии	AX FG N D Multi left rear exterior ﾏﾙﾁ左後ｷｬﾋﾞﾈｯﾄ
8	GCAB-0952FCZ3 запросить цену →	BG GT N D Multi rear exterior ﾏﾙﾁ後ｷｬﾋﾞﾈｯﾄ
9	PCOVP1586FCZZ запросить цену →	AQ EQ N D AC inlet cover ACｲﾝﾚｯﾄｶﾊﾞｰ
10	PSHEZ4872FCZZ запросить цену →	AD DJ N C Left foot rubber plate sheet 左足ｺﾞﾑ板ｼｰﾄ
12	XEBSD30P10000 запросить цену →	AA DD C Screw (3x10) ﾋﾞｽ
1		外装(Exteriors)[AR-MU1]
2		外装(Exteriors)[AR-D13,D14]
1	GCAB-0953FCZ1 запросить цену →	BL HL N D Top side exterior 天面ｷｬﾋﾞﾈｯﾄ
2	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
4	XHBSE40P06000 запросить цену →	AA DD C Screw (4x6) ﾋﾞｽ
5	GCAB-0955FCZ2 запросить цену →	BN HZ N D Desk right exterior ﾃﾞｽｸ右ｷｬﾋﾞﾈｯﾄ
6	PCOVP1587FCZ2 запросить цену →	AR EQ N D Adjuster cover ｱｼﾞｬｽﾀｰｶﾊﾞｰ
7	GCAB-0975FCZ2 запросить цену →	BC GD N D Desk front bottom exterior ﾃﾞｽｸ前下ｷｬﾋﾞﾈｯﾄ
8	GCAB-0954FCZ1 запросить цену →	AV FG N D Tandem left front exterior ﾀﾝﾃﾞﾑ左前ｷｬﾋﾞﾈｯﾄ
9	GCAB-0958FCZ2 запросить цену →	AX FG N D Desk left bottom exterior ﾃﾞｽｸ左下ｷｬﾋﾞﾈｯﾄ
10	GCAB-0957FCZ1 запросить цену →	AY FQ N D Desk left rear exterior ﾃﾞｽｸ左後ｷｬﾋﾞﾈｯﾄ
11	GCAB-0974FCZZ запросить цену →	AY FQ N D Desk side rear exterior ﾃﾞｽｸ側面後ｷｬﾋﾞﾈｯﾄ
12	GCAB-0956FCZ3 запросить цену →	BR LP N D Desk rear exterior ﾃﾞｽｸ後ｷｬﾋﾞﾈｯﾄ
13	PCOVP1586FCZZ запросить цену →	AQ EQ N D AC inlet cover ACｲﾝﾚｯﾄｶﾊﾞｰ
14	XEBSD30P10000 запросить цену →	AA DD C Screw (3x10) ﾋﾞｽ
2		外装(Exteriors)[AR-D13,D14]
3		左ﾄﾞｱ(Left door)[AR-D13,D14]
1	GDOR-0033FCZZ запросить цену →	BM HV N D Desk left door ﾃﾞｽｸ左ﾄﾞｱ
2	MSPRC2915FCZ1 запросить цену →	AC DJ N C Left door follower spring 左ﾄﾞｱ従動ｽﾌﾟﾘﾝｸﾞ
3	NSFTZ2635FCZZ запросить цену →	AX FG N C Desk left door lock shaft ﾃﾞｽｸ左ﾄﾞｱﾛｯｸ軸
4	PTME-0284FCZZ запросить цену →	AE DS N C Desk left door lock pawl ﾃﾞｽｸ左ﾄﾞｱﾛｯｸ爪
5	LX-BZ3006SC0M запросить цену →	AA DD C Screw (3x6) ﾋﾞｽ
6	MLEVP0818FCZZ запросить цену →	AK EB N C Desk left door cancellation lever ﾃﾞｽｸ左ﾄﾞｱ解除ﾚﾊﾞｰ
7	NSFTZ2636FCZZ запросить цену →	AT EZ N C Left door follower shaft 左ﾄﾞｱ従動軸
8	NROLP0896FCZZ запросить цену →	AC DD C Transfer follower roller 搬送従動ﾛｰﾗｰ
9	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
10	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
11	XWHSD40-08120 запросить цену →	AA DD C Washer ﾜｯｼｬｰ
12	MSPRC2916FCZZ запросить цену →	AC DJ N C Desk left door lock spring ﾃﾞｽｸ左ﾄﾞｱﾛｯｸｽﾌﾟﾘﾝｸﾞ
13	PGIDM1944FCZZ запросить цену →	BH GX N C Desk left door PG ﾃﾞｽｸ左ﾄﾞｱPG
3		左ﾄﾞｱ(Left door)[AR-D13,D14]
4		ﾌﾚｰﾑ(Frame)[AR-MU1]
1	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
2	LPLTM5810FCZZ запросить цену →	AH DX N C Multi rear exterior fixing plate R ﾏﾙﾁ後ｷｬﾋﾞﾈｯﾄ取付板R
3	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
4	LPLTP5808FCZZ запросить цену →	AF DS N C Multi cassette lock plate ﾏﾙﾁｶｾｯﾄﾛｯｸ板
5	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
7	PCOVP1577FCZZ запросить цену →	AV FG N D Multi remainder detect cover ﾏﾙﾁ残量検知ｶﾊﾞｰ
8		VHPGP1A73A+-1 AG DX B Photo sensor (GP1A73A) ﾌｫﾄｾﾝｻｰ
10	LPLTM5809FCZZ запросить цену →	AF DS N C Multi rear exterior fixing plate L ﾏﾙﾁ後ｷｬﾋﾞﾈｯﾄ取付板L
11	DHAI-3271FCZZ запросить цену →	BA FX N C MPT paper feed interface harness N MPT給紙中継ﾊｰﾈｽN
12	LX-BZ0927FCZZ запросить цену →	AG DS N C Body position decide step screw 本体位置決め段ﾋﾞｽ
13	LBSHC0350FCZZ запросить цену →	AF DS N C Edge holder (EH-18) ｴｯｼﾞﾎﾙﾀﾞ
14	XHBSD40P06000 запросить цену →	AA DD C Screw (4x6) ﾋﾞｽ
15	LSTYM0270FCZZ запросить цену →	BG GT N C Top side stay 天面ｽﾃｨ
16	LRALM0190FCZ1 запросить цену →	BG GT N C Cassette rail R ｶｾｯﾄﾚｰﾙR
17	LX-BZ0926FCZ1 запросить цену →	AD DJ N C Screw ｺﾛ段ﾋﾞｽ
18	PCLR-0441FCZZ запросить цену →	AK DX C Roller (φ16) ｺﾛ
19	LHLDZ1463FCZZ запросить цену →	AX FG N C Vertical detect holder 縦検知ﾎﾙﾀﾞｰ
20	LHLDZ1464FCZZ запросить цену →	AG DX N C Vertical detect spring holder 縦検知ﾊﾞﾈﾎﾙﾀﾞｰ
21	QCNCM0542FCZZ запросить цену →	AC DD C Connector (S6B-PH-K-S) ｺﾈｸﾀ
25	LSTYM0271FCZZ запросить цену →	AD DJ N C Paper feed support plate F 給紙支持板F
27	XHBSE30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
28	MSPRT2893FCZZ запросить цену →	AD DJ N C Width detect spring 幅検知ｽﾌﾟﾘﾝｸﾞ
29	LDAIU0631FCZZ запросить цену →	AX FG N D Width detect fixing base 幅検知取付台
30	PCASZ0293FCZ1 запросить цену →	AZ FQ N D Width detect case bottom 幅検知ｹｰｽ下
31	DHAI-3267FCZZ запросить цену →	AG DX N C MPT width detect slide resistance harness MPT幅検知ｽﾗｲﾄﾞ抵抗ﾊｰﾈｽ
32	0EUUNT0881P61 запросить цену →	BK HG N B MPT variable resistor MPTﾎﾞﾘｭｳｰﾑ抵抗
33	MARMP0267FCZ1 запросить цену →	AF DS N C Width detect arm 幅検知ｱｰﾑ
34	XEBSD20P06000 запросить цену →	AA DD C Screw (2x6) ﾋﾞｽ
35	LRALM0189FCZ2 запросить цену →	BG GT N C Cassette rail L ｶｾｯﾄﾚｰﾙL
36	LX-BZ0930FCZZ запросить цену →	AC DD N C Screw (4x6) ﾋﾞｽ
37	LPLTM5961FCZZ запросить цену →	AF DS N C Multi rear frame support plate ﾏﾙﾁ後ﾌﾚｰﾑ補強板
38	QSW-M0131FCZZ запросить цену →	AC DD B Push switch ﾀｸﾄｽｲｯﾁ
39	MSPRC2894FCZZ запросить цену →	AC DJ N C Vertical detect SW spring 縦検知SWｽﾌﾟﾘﾝｸﾞ
40	CPWBF1483FC31 запросить цену →	BH HC N E MPT vertical detect PWB MPT縦検知基板
41	PCOVP1576FCZZ запросить цену →	AP EQ N D Multi paper feed drive cover ﾏﾙﾁ給紙駆動ｶﾊﾞｰ
42	XEBSD30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
4		ﾌﾚｰﾑ(Frame)[AR-MU1]

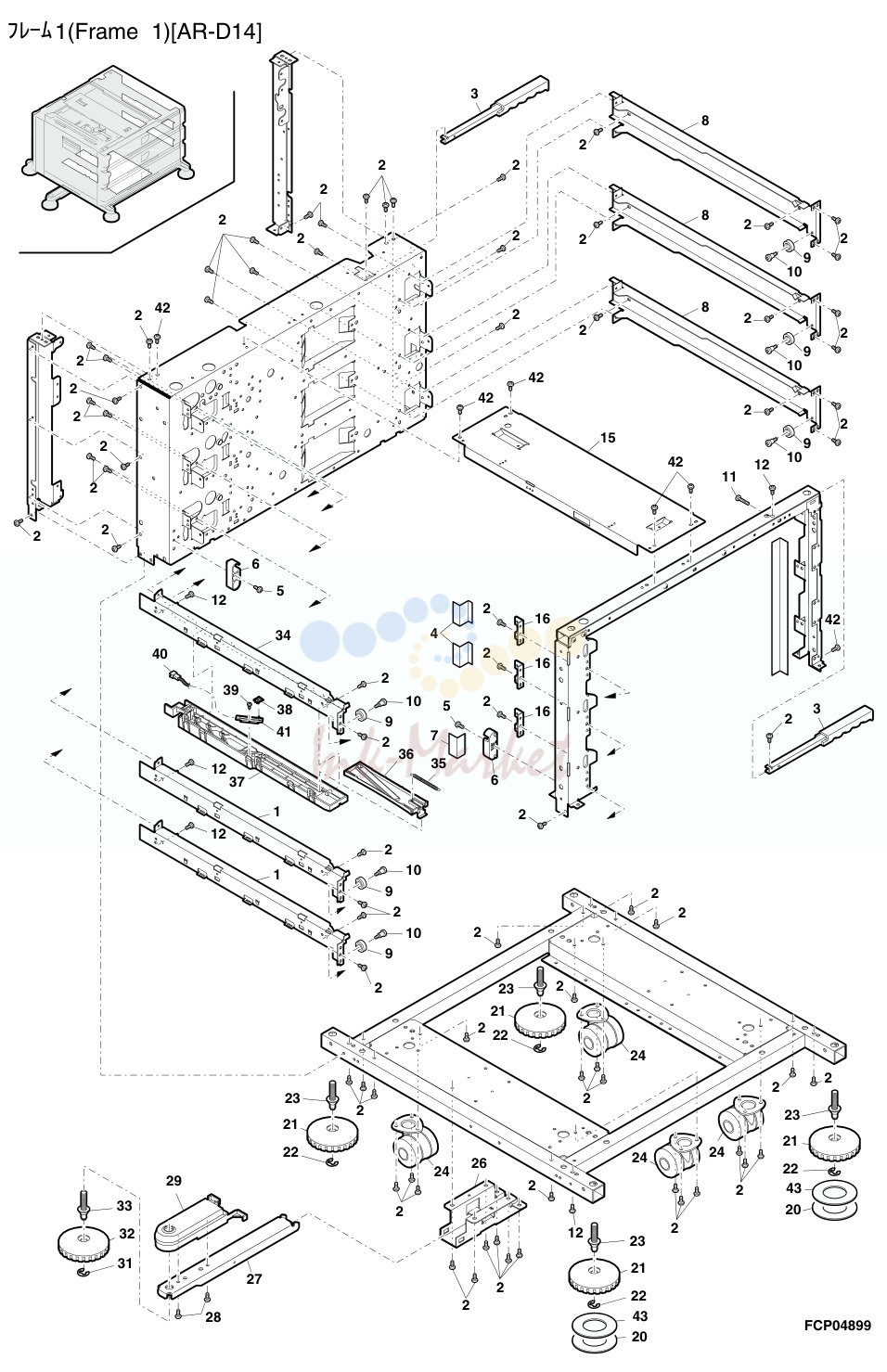

5		ﾌﾚｰﾑ1(Frame 1)[AR-D14]
1	LRALM0189FCZ3 запросить цену →	BG GT C Cassette rail L 多段ｶｾｯﾄﾚｰﾙL
2	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
3	JHNDG0151FCWZ запросить цену →	BC GD N D Unit plate knob gray 台板取手ｸﾞﾚｰ
4	LPLTM5958FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 1 UﾀｰﾝPG支点板
5	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
6	LHLDZ1466FCZ1 запросить цену →	AG DX N C Desk left door fulcrum ﾃﾞｽｸ左ﾄﾞｱ支点
7	LPLTM5959FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 2 UﾀｰﾝPG支点板
8	LRALM0190FCZ1 запросить цену →	BG GT N C Cassette rail R ｶｾｯﾄﾚｰﾙR
9	PCLR-0441FCZZ запросить цену →	AK DX C Roller (φ16) ｺﾛ
10	LX-BZ0926FCZ1 запросить цену →	AD DJ N C Screw ｺﾛ段ﾋﾞｽ
11	XHBSD40P14000 запросить цену →	AA DD C Screw (4x14) ﾋﾞｽ
12	LX-BZ0930FCZZ запросить цену →	AC DD N C Screw (4x6) ﾋﾞｽ
15	LSTYM0270FCZZ запросить цену →	BG GT N C Top side stay 天面ｽﾃｨ
16	LSTYM0271FCZZ запросить цену →	AD DJ N C Paper feed support plate F 給紙支持板F
19	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
20	PGUMS0294FCZZ запросить цену →	AR EQ N C Adjuster rubber plate ｱｼﾞｬｽﾀｰｺﾞﾑ板
21	LPLTP5831FCZZ запросить цену →	AP EQ N C Adjuster wheel (φ80) ｱｼﾞｬｽﾀｰﾎｲｰﾙ
22	XRESP60-08000 запросить цену →	AA DD C E type ring (E6) Eﾘﾝｸﾞ
23	NSFTZ2627FCZZ запросить цену →	AL EB N C Adjuster shaft ｱｼﾞｬｽﾀｰｼｬﾌﾄ
24	GLEGP0076FCZZ запросить цену →	AS EQ N D Caster ｷｬｽﾀｰ多段
25	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
26	LBRC-0065FCZZ запросить цену →	AN EG N C Left adjuster fixing bracket 左ｱｼﾞｬｽﾀｰ取付ﾌﾞﾗｹｯﾄ
27	CSTYM0287FC01 запросить цену →	BN HZ N C Left adjuster stay Assy 左ｱｼﾞｬｽﾀｰｽﾃｰAS
28	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
29	PCOVP1588FCZZ запросить цену →	AW FG N D Left adjuster cover 左ｱｼﾞｬｽﾀｰｶﾊﾞｰ
31	XRESP60-08000 запросить цену →	AA DD C E type ring (E6) Eﾘﾝｸﾞ
32	LPLTP5831FCZZ запросить цену →	AP EQ N C Adjuster wheel (φ80) ｱｼﾞｬｽﾀｰﾎｲｰﾙ
33	NSFTZ2627FCZZ запросить цену →	AL EB N C Adjuster shaft ｱｼﾞｬｽﾀｰｼｬﾌﾄ
34	LRALM0189FCZ2 запросить цену →	BG GT N C Cassette rail L ｶｾｯﾄﾚｰﾙL
35	MSPRT2893FCZZ запросить цену →	AD DJ N C Width detect spring 幅検知ｽﾌﾟﾘﾝｸﾞ
36	LDAIU0631FCZZ запросить цену →	AX FG N D Width detect fixing base 幅検知取付台
37	PCASZ0293FCZ1 запросить цену →	AZ FQ N D Width detect case bottom 幅検知ｹｰｽ下
38	MARMP0267FCZ1 запросить цену →	AF DS N C Width detect arm 幅検知ｱｰﾑ
39	XEBSD20P06000 запросить цену →	AA DD C Screw (2x6) ﾋﾞｽ
40	DHAI-3267FCZZ запросить цену →	AG DX N C MPT width detect slide resistance harness MPT幅検知ｽﾗｲﾄﾞ抵抗ﾊｰﾈｽ
41	0EUUNT0881P61 запросить цену →	BK HG N B MPT variable resistor MPTﾎﾞﾘｭｳｰﾑ抵抗
42	XHBSD40P06000 запросить цену →	AA DD C Screw (4x6) ﾋﾞｽ
43	PSHEZ4966FCZZ запросить цену →	AU EZ N C Adjuster support sheet ｱｼﾞｬｽﾀｰ補強ｼｰﾄ

2. 5 ﾌﾚｰﾑ1(Frame 1)[AR-D14]

№	Артикул	Описание
6		ﾌﾚｰﾑ2(Frame 2)[AR-D14]
1	DHAI-3220FCZZ запросить цену →	AU EZ N C TAN power harness TAN電源ﾊｰﾈｽ
2	LBNDJ0013FCZ1 запросить цену →	AA DJ C Snap band ｽﾅｯﾌﾟﾊﾞﾝﾄﾞ
3	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
4	NBLTH0343FCZZ запросить цену →	AN EG N B Belt (S3M282幅6) ﾍﾞﾙﾄ
5	DHAI-3270FCZZ запросить цену →	AV FG N C TAN drive interface harness TAN駆動中継ﾊｰﾈｽ
6	CPWBF1483FC31 запросить цену →	BH HC N E MPT vertical detect PWB MPT縦検知基板
7	QSW-M0131FCZZ запросить цену →	AC DD B Push switch ﾀｸﾄｽｲｯﾁ
8	MSPRC2894FCZZ запросить цену →	AC DJ N C Vertical detect SW spring 縦検知SWｽﾌﾟﾘﾝｸﾞ
9	QCNCM0542FCZZ запросить цену →	AC DD C Connector (S6B-PH-K-S) ｺﾈｸﾀ
10	LHLDZ1464FCZZ запросить цену →	AG DX N C Vertical detect spring holder 縦検知ﾊﾞﾈﾎﾙﾀﾞｰ
11	LHLDZ1463FCZZ запросить цену →	AX FG N C Vertical detect holder 縦検知ﾎﾙﾀﾞｰ
12	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
13	DHAI-3225FCZZ запросить цену →	AS EQ N C 3T size harness (3T) 3Tｻｲｽﾞﾊｰﾈｽ
15	LX-BZ0927FCZZ запросить цену →	AG DS N C Body position decide step screw 本体位置決め段ﾋﾞｽ
16	LBSHC0350FCZZ запросить цену →	AF DS N C Edge holder (EH-18) ｴｯｼﾞﾎﾙﾀﾞ
18	LPLTP5808FCZZ запросить цену →	AF DS N C Multi cassette lock plate ﾏﾙﾁｶｾｯﾄﾛｯｸ板
19	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
20	PCOVP1577FCZZ запросить цену →	AV FG N D Multi remainder detect cover ﾏﾙﾁ残量検知ｶﾊﾞｰ
21	PCOVP1576FCZZ запросить цену →	AP EQ N D Multi paper feed drive cover ﾏﾙﾁ給紙駆動ｶﾊﾞｰ
23		VHPGP1A73A+-1 AG DX B Photo sensor (GP1A73A) ﾌｫﾄｾﾝｻｰ
24	DHAI-3241FCZZ запросить цену →	BA FX N C Sensor harness (3T) ｾﾝｻ-ﾊ-ﾈｽ
25	DHAI-3263FCZZ запросить цену →	AX FG N C Paper feed interface harness R (3T) 給紙中継ﾊｰﾈｽR
26	LSUPP0119FCZZ запросить цену →	AC DJ N C Board support (LCBS-10-01) 基板ｻﾎﾟｰﾄ
27	DHAI-3265FCZZ запросить цену →	AG DX N C TAN clutch interface harness B TANｸﾗｯﾁ中継ﾊｰﾈｽB
28	DHAI-3266FCZZ запросить цену →	AG DX N C TAN clutch interface harness N TANｸﾗｯﾁ中継ﾊｰﾈｽN
29	CPWBN1477FC32 запросить цену →	BQ LP N E Control PWB (3T) 制御基板
30	PCLC-0310FCZZ запросить цену →	BB GD N B 5K clutch (W) 5Kｸﾗｯﾁ
31	PCLC-0311FCZZ запросить цену →	BB GD N B 5K clutch (B) 5Kｸﾗｯﾁ
32	DHAI-3224FCZZ запросить цену →	AN EG N C Motor drive harness (3T) ﾓｰﾀｰ駆動ﾊｰﾈｽ
33	DHAI-3264FCZZ запросить цену →	AU FG N C Paper feed interface harness L (3T) 給紙中継ﾊｰﾈｽL
6		ﾌﾚｰﾑ2(Frame 2)[AR-D14]

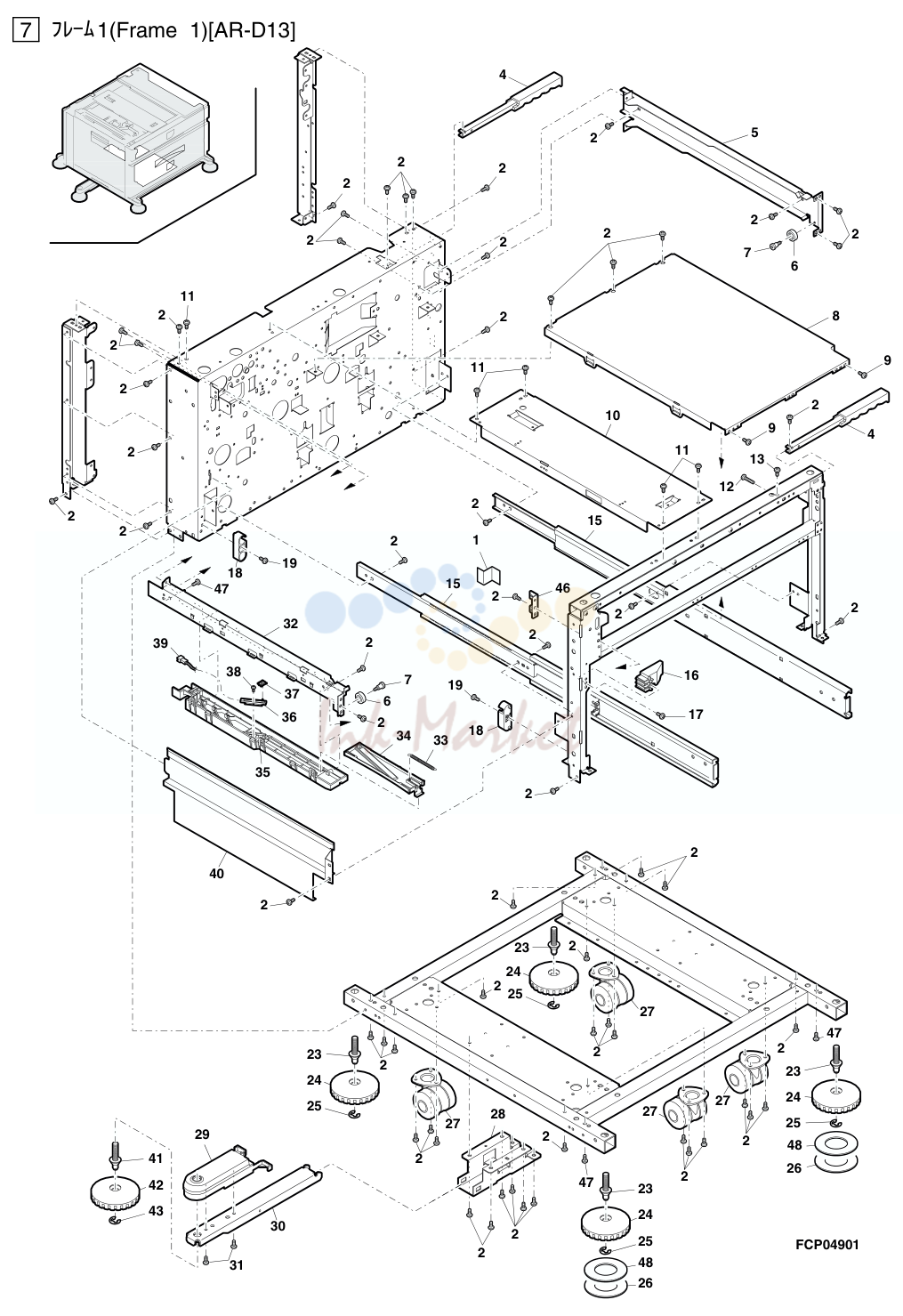

7		ﾌﾚｰﾑ1(Frame 1)[AR-D13]
1	LPLTM5958FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 1 UﾀｰﾝPG支点板
2	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
4	JHNDG0151FCWZ запросить цену →	BC GD N D Unit plate knob gray 台板取手ｸﾞﾚｰ
5	LRALM0190FCZ1 запросить цену →	BG GT N C Cassette rail R ｶｾｯﾄﾚｰﾙR
6	PCLR-0441FCZZ запросить цену →	AK DX C Roller (φ16) ｺﾛ
7	LX-BZ0926FCZ1 запросить цену →	AD DJ N C Screw ｺﾛ段ﾋﾞｽ
8	LPLTM5832FCZZ запросить цену →	AT EZ N C Tandem middle plate ﾀﾝﾃﾞﾑ中板
9	XHBSE30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
10	LSTYM0270FCZZ запросить цену →	BG GT N C Top side stay 天面ｽﾃｨ
11	XHBSD40P06000 запросить цену →	AA DD C Screw (4x6) ﾋﾞｽ
12	XHBSD40P14000 запросить цену →	AA DD C Screw (4x14) ﾋﾞｽ
13	XHBSD30P14000 запросить цену →	AA DD C Screw (3x14) ﾋﾞｽ
15	LRALM0191FCZZ запросить цену →	BL HR N C Slide rail ｽﾗｲﾄﾞﾚｰﾙ
16	PGIDM1917FCZZ запросить цену →	AG DS N C Paper feed UN reverse guide 給紙UNﾘﾊﾞｰｽｶﾞｲﾄﾞ
17	LX-BZ0531FCZZ запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
18	LHLDZ1466FCZ1 запросить цену →	AG DX N C Desk left door fulcrum ﾃﾞｽｸ左ﾄﾞｱ支点
19	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
23	NSFTZ2627FCZZ запросить цену →	AL EB N C Adjuster shaft ｱｼﾞｬｽﾀｰｼｬﾌﾄ
24	LPLTP5831FCZZ запросить цену →	AP EQ N C Adjuster wheel (φ80) ｱｼﾞｬｽﾀｰﾎｲｰﾙ
25	XRESP60-08000 запросить цену →	AA DD C E type ring (E6) Eﾘﾝｸﾞ
26	PGUMS0294FCZZ запросить цену →	AR EQ N C Adjuster rubber plate ｱｼﾞｬｽﾀｰｺﾞﾑ板
27	GLEGP0076FCZZ запросить цену →	AS EQ N D Caster ｷｬｽﾀｰ多段
28	LBRC-0065FCZZ запросить цену →	AN EG N C Left adjuster fixing bracket 左ｱｼﾞｬｽﾀｰ取付ﾌﾞﾗｹｯﾄ
29	PCOVP1588FCZZ запросить цену →	AW FG N D Left adjuster cover 左ｱｼﾞｬｽﾀｰｶﾊﾞｰ
30	CSTYM0287FC01 запросить цену →	BN HZ N C Left adjuster stay Assy 左ｱｼﾞｬｽﾀｰｽﾃｰAS
31	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
32	LRALM0189FCZ2 запросить цену →	BG GT N C Cassette rail L ｶｾｯﾄﾚｰﾙL
33	MSPRT2893FCZZ запросить цену →	AD DJ N C Width detect spring 幅検知ｽﾌﾟﾘﾝｸﾞ
34	LDAIU0631FCZZ запросить цену →	AX FG N D Width detect fixing base 幅検知取付台
35	PCASZ0293FCZ1 запросить цену →	AZ FQ N D Width detect case bottom 幅検知ｹｰｽ下
36	0EUUNT0881P61 запросить цену →	BK HG N B MPT variable resistor MPTﾎﾞﾘｭｳｰﾑ抵抗
37	MARMP0267FCZ1 запросить цену →	AF DS N C Width detect arm 幅検知ｱｰﾑ
38	XEBSD20P06000 запросить цену →	AA DD C Screw (2x6) ﾋﾞｽ
39	DHAI-3267FCZZ запросить цену →	AG DX N C MPT width detect slide resistance harness MPT幅検知ｽﾗｲﾄﾞ抵抗ﾊｰﾈｽ
40	LPLTM5833FCZZ запросить цену →	BE GN N C Tandem left side plate ﾀﾝﾃﾞﾑ左側板
41	NSFTZ2627FCZZ запросить цену →	AL EB N C Adjuster shaft ｱｼﾞｬｽﾀｰｼｬﾌﾄ
42	LPLTP5831FCZZ запросить цену →	AP EQ N C Adjuster wheel (φ80) ｱｼﾞｬｽﾀｰﾎｲｰﾙ
43	XRESP60-08000 запросить цену →	AA DD C E type ring (E6) Eﾘﾝｸﾞ
46	LSTYM0271FCZZ запросить цену →	AD DJ N C Paper feed support plate F 給紙支持板F
47	LX-BZ0930FCZZ запросить цену →	AC DD N C Screw (4x6) ﾋﾞｽ
48	PSHEZ4966FCZZ запросить цену →	AU EZ N C Adjuster support sheet ｱｼﾞｬｽﾀｰ補強ｼｰﾄ

3. 7 ﾌﾚｰﾑ1(Frame 1)[AR-D13]

№	Артикул	Описание
8		ﾌﾚｰﾑ2(Frame 2)[AR-D13]
1	DHAI-3220FCZZ запросить цену →	AU EZ N C TAN power harness TAN電源ﾊｰﾈｽ
2	DHAI-3222FCZZ запросить цену →	AQ EQ N C TAN lower main harness L TAN下ﾒｲﾝﾊｰﾈｽL
3	PCLC-0310FCZZ запросить цену →	BB GD N B 5K clutch (W) 5Kｸﾗｯﾁ
4	PCLC-0311FCZZ запросить цену →	BB GD N B 5K clutch (B) 5Kｸﾗｯﾁ
5	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
6	DHAI-3270FCZZ запросить цену →	AV FG N C TAN drive interface harness TAN駆動中継ﾊｰﾈｽ
7	CPWBF1483FC31 запросить цену →	BH HC N E MPT vertical detect PWB MPT縦検知基板
8	QSW-M0131FCZZ запросить цену →	AC DD B Push switch ﾀｸﾄｽｲｯﾁ
9	LHLDZ1464FCZZ запросить цену →	AG DX N C Vertical detect spring holder 縦検知ﾊﾞﾈﾎﾙﾀﾞｰ
10	QCNCM0542FCZZ запросить цену →	AC DD C Connector (S6B-PH-K-S) ｺﾈｸﾀ
11	LHLDZ1463FCZZ запросить цену →	AX FG N C Vertical detect holder 縦検知ﾎﾙﾀﾞｰ
12	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
13	LPLTP5808FCZZ запросить цену →	AF DS N C Multi cassette lock plate ﾏﾙﾁｶｾｯﾄﾛｯｸ板
14		VHPGP1A73A+-1 AG DX B Photo sensor (GP1A73A) ﾌｫﾄｾﾝｻｰ
15	MSPRD2987FCZZ запросить цену →	AD DJ N C T cassette earth spring Tｶｾｯﾄｱｰｽｽﾌﾟﾘﾝｸﾞ
16	LPLTP5834FCZ2 запросить цену →	AM EG N C Tandem sensor fixing plate ﾀﾝﾃﾞﾑｾﾝｻｰ取付板
17	XEBSD30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
18	CPWBF1484FC32 запросить цену →	BM HR N E TAN sensor PWB ﾀﾝﾃﾞﾑｾﾝｻｰ基板
19	MSPRC2964FCZZ запросить цену →	AC DJ N C Tandem sensor fixing plate spring ﾀﾝﾃﾞﾑｾﾝｻｰ取付板ｽﾌﾟﾘﾝｸﾞ
20	XWHSD40-08120 запросить цену →	AA DD C Washer ﾜｯｼｬｰ
21	LX-BZ0659FCZZ запросить цену →	AB DD C Screw ﾃﾝｼｮﾝ支点ﾋﾞｽ
22	MLEVP0816FCZZ запросить цену →	AL EB N C T remainder detect actuator T残量検知ｱｸﾁｪ-ﾀ-
23	MSPRT2908FCZZ запросить цену →	AC DJ N C T remainder detect spring T残量検知ｱｸﾁｪ-ﾀ-ｽﾌﾟﾘﾝｸﾞ
24	PCOVP1577FCZZ запросить цену →	AV FG N D Multi remainder detect cover ﾏﾙﾁ残量検知ｶﾊﾞｰ
25	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
26	0EUHP543321-P запросить цену →	AY FQ B Photo sensor (0J-543321-604) ﾌｫﾄｾﾝｻｰ
27	LHLDW1491FCZZ запросить цену →	AG DS N C Wire saddle (MWSEB-2-01A-RT) ﾜｲﾔｰｻﾄﾞﾙ
28	PCOVP1576FCZZ запросить цену →	AP EQ N D Multi paper feed drive cover ﾏﾙﾁ給紙駆動ｶﾊﾞｰ
29	LBNDJ0013FCZ1 запросить цену →	AA DJ C Snap band ｽﾅｯﾌﾟﾊﾞﾝﾄﾞ
30	LPLTM5969FCZZ запросить цену →	AH DX N C Cassete sensor fixing plate ｶｾｯﾄｾﾝｻｰ取付板
32	LPLTM5830FCZZ запросить цену →	AP EQ N C Vertical transfer fixing plate R 縦搬送取付板R
33	LPLTM5842FCZZ запросить цену →	AF DS N C Lift up unit fixing plate ﾘﾌﾄｱｯﾌﾟﾕﾆｯﾄ取付板
34	NCPL-0052FCZZ запросить цену →	AH DX N C Lift coupling ﾘﾌﾄｶｯﾌﾟﾘﾝｸﾞ
35	MSPRC2907FCZ1 запросить цену →	AC DJ N C Lift up spring ﾘﾌﾄｱｯﾌﾟｽﾌﾟﾘﾝｸﾞ
36	CCOVP1607FC31 запросить цену →	BU NU N B Lift motor A ﾘﾌﾄﾓｰﾀｰA
37	XHBSD30P35000 запросить цену →	AA DD C Screw (3x35) ﾋﾞｽ
38	DHAI-3261FCZZ запросить цену →	AX FG N C TAN paper feed interface harness R TAN給紙中継ﾊｰﾈｽR
40	LBSHC0350FCZZ запросить цену →	AF DS N C Edge holder (EH-18) ｴｯｼﾞﾎﾙﾀﾞ
41	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
42	NROLP0896FCZZ запросить цену →	AC DD C Transfer follower roller 搬送従動ﾛｰﾗｰ
43	NSFTZ2631FCZZ запросить цену →	AE DS N C T cassette lock shaft Tｶｾｯﾄﾛｯｸ軸
44	LX-BZ0927FCZZ запросить цену →	AG DS N C Body position decide step screw 本体位置決め段ﾋﾞｽ
45	LSUPP0083FCZZ запросить цену →	AB DJ C Board support (LCBS-3) 基板ｻﾎﾟｰﾄ
46	DHAI-3223FCZZ запросить цену →	AR EQ N C TAN Main harness R TANﾒｲﾝﾊｰﾈｽR
47	DHAI-3262FCZZ запросить цену →	AY FQ N C TAN paper feed interface harness L TAN給紙中継ﾊｰﾈｽL
48	DHAI-3265FCZZ запросить цену →	AG DX N C TAN clutch interface harness B TANｸﾗｯﾁ中継ﾊｰﾈｽB
49	CPWBN1477FC31 запросить цену →	BV RB N E TAN control PWB TAN制御基板
50	LBNDJ0013FCZ1 запросить цену →	AA DJ C Snap band ｽﾅｯﾌﾟﾊﾞﾝﾄﾞ
51	DHAI-3266FCZZ запросить цену →	AG DX N C TAN clutch interface harness N TANｸﾗｯﾁ中継ﾊｰﾈｽN
57	DHAI-3221FCZ1 запросить цену →	AU EZ N C TAN upper main harness L TAN上ﾒｲﾝﾊｰﾈｽL
58	LX-NZ0096FCZZ запросить цену →	AB DD N C Nut (M3) ﾅｯﾄ
59	XBBSD30P06000 запросить цену →	AA DD C Screw (3x6) ﾋﾞｽ

4. 8 ﾌﾚｰﾑ2(Frame 2)[AR-D13]

№	Артикул	Описание
9		ﾀﾝﾃﾞﾑｶｾｯﾄ(Tandem cassette)[AR-D13]
1	LPLTP5837FCZ1 запросить цену →	AW FG N C Tandem regulation plate L ﾀﾝﾃﾞﾑ規制板L
2	QEARP0135FCZZ запросить цену →	AZ FX N C Tandem regulation earth plate L ﾀﾝﾃﾞﾑ規制ｱｰｽ板
3	LPLTP5838FCZ1 запросить цену →	AY FQ N C Tandem regulation plate R ﾀﾝﾃﾞﾑ規制板R
4		0EUHLD0215C// AC DJ C Clamp (N-8) ｸﾗﾝﾌﾟ
5	NSFTZ2633FCZ3 запросить цену →	AZ FQ N C Tandem paper feed roller shaft ﾀﾝﾃﾞﾑ給紙ﾛｰﾗｰ軸
6	LPLTM5841FCZZ запросить цену →	AK EB N C Tandem paper feed PG upper support plate ﾀﾝﾃﾞﾑ給紙PG上補強板
7	MSPRC2984FCZ1 запросить цену →	AD DJ N C Tandem paper feed PG earth SP ﾀﾝﾃﾞﾑ給紙PGｱｰｽｽﾌﾟﾘﾝｸﾞ
8	PGIDM1921FCZ4 запросить цену →	BD GJ N C Tandem paper feed PG upper ﾀﾝﾃﾞﾑ給紙PG上
9	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
10	NROLR1312FCZZ ✓ в наличии	AN EG C Pickup roller 呼込ﾛｰﾗｰ
11	NROLR1311FCZZ ✓ в наличии	AN EG C Paper feed separate roller 給紙分離ﾛｰﾗｰ
12	NCPL-0049FCZZ запросить цену →	AH DX C Oneway coupling ﾜﾝｳｪｲｶｯﾌﾟﾘﾝｸﾞ
13	NBLTH0338FCZZ запросить цену →	AH DX N B Belt (B55MXL幅4.8) ﾍﾞﾙﾄ
14	NPLYZ0365FCZZ запросить цену →	AC DJ C Pick up roller pulley 呼込ﾛｰﾗｰﾌﾟｰﾘｰ
15	NPLYZ0373FCZZ запросить цену →	AH DX C Paper feed roller pulley 給紙ﾛｰﾗｰﾌﾟｰﾘｰ
16	NBRGC0651FCZZ запросить цену →	AD DJ C Bearing 焼結軸受
17	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
18	NSFTZ2634FCZZ запросить цену →	AU EZ N C Tandem pickup roller shaft ﾀﾝﾃﾞﾑ呼込ﾛｰﾗｰ軸
19	MLEVP0817FCZ1 запросить цену →	AK EB N C Tandem PE actuator ﾀﾝﾃﾞﾑPEｱｸﾁｪｰﾀｰ
20	TLABZ4426FCZ1 запросить цену →	AE DJ N D Tandem paper set label ﾀﾝﾃﾞﾑ用紙ｾｯﾄﾗﾍﾞﾙ
21	LDAIU0633FCZ1 запросить цену →	AV FG N D Paper feed base 給紙台
22	PSHEZ3138FCZZ запросить цену →	AC DD C Paper feed base sheet 給紙台ｸﾗﾘｰﾉ
23	PGIDM1943FCZZ запросить цену →	AF DS N C Paper feed base guide 給紙台ｶﾞｲﾄﾞ
24	PWIR-0195FCZ1 запросить цену →	AS EQ N C Wire RA ﾜｲﾔｰRA
25	PWIR-0196FCZZ запросить цену →	AS EQ N C Wire RB ﾜｲﾔｰRB
26	LPLTP5836FCZ1 запросить цену →	AW FG N C Tandem rear edge plate R ﾀﾝﾃﾞﾑ後端板R
27	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
28	LPLTP5835FCZ1 запросить цену →	AW FG N C Tandem rear edge plate F ﾀﾝﾃﾞﾑ後端板F
29	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
30	XWHSE40-08120 запросить цену →	AB DD N C Washer ﾜｯｼｬｰ
31	LSTYM0275FCZ2 запросить цену →	AP EQ N C Cassette right support stay ｶｾｯﾄ右支持ｽﾃｰ
32	LX-BZ0848FCZZ запросить цену →	AC DD C ACC fixing step screw N ACC固定段ﾋﾞｽN
34	LSTPP0358FCZZ запросить цену →	AF DS N C Wire fixing stopper ﾜｲﾔ-押えｽﾄｯﾊﾟｰ
35	NPLYZ0280FCZZ запросить цену →	AC DJ C Wire pulley ﾜｲﾔｰﾌﾟｰﾘｰ
36	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
37	LHLDZ1469FCZZ запросить цену →	AE DJ N C Upper transer fulcrum holder 上搬送支点ﾎﾙﾀﾞ-
38	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
39	XEBSD40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
40	LX-BZ0531FCZZ запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ
41	PCOVP1609FCZZ запросить цену →	AP EQ N D Tandem knob cover ﾀﾝﾃﾞﾑ取手ｶﾊﾞｰ
42	GCAB-0959FCZ2 запросить цену →	BM HV N D Tandem front exterior ﾀﾝﾃﾞﾑ前ｷｬﾋﾞﾈｯﾄ
43	XRESP70-08000 запросить цену →	AA DD C E type ring (E7) Eﾘﾝｸﾞ
44	NPLYZ0379FCZZ запросить цену →	AP EQ N C Pulley 巻取ﾌﾟ-ﾘ-
45	LPINS0263FCZZ запросить цену →	AD DJ C T pin T型ﾋﾟﾝ
46	PCOVP1581FCZ1 запросить цену →	AK DX N D Pulley cover 巻取ﾌﾟ-ﾘ-ｶﾊﾞｰ
47	NBRGP0668FCZZ запросить цену →	AE DJ C Stopper bearing ｽﾄｯﾊﾟｰ軸受
48	NBRGC0080FCZ1 запросить цену →	AD DJ C Bearing (φ8) 軸受
49	CSTYM0276FC01 запросить цену →	BG GT N C Cassette left support stay Assy ｶｾｯﾄ左支持ｽﾃｰAS
50	NROLR1311FCZZ ✓ в наличии	AN EG C Paper feed separate roller 給紙分離ﾛｰﾗｰ
51	PCLC-0315FCZZ запросить цену →	BA FX N B Torque limiter tandem ﾄﾙｸﾘﾐｯﾀｰﾀﾝﾃﾞﾑ
52	LPINS1031HCZZ запросить цену →	AA DD C SP pin (2x8) SPﾋﾟﾝ
53	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
54	MARMP0272FCZZ запросить цену →	AE DS N C Tandem separate roller arm ﾀﾝﾃﾞﾑ分離ﾛｰﾗｰｱｰﾑ
55	MSPRC2911FCZ2 запросить цену →	AC DJ N C Tandem pressure spring ﾀﾝﾃﾞﾑ圧接ｽﾌﾟﾘﾝｸﾞ
56	PGIDM1920FCZ4 запросить цену →	BF GN N C Tandem paper feed lower PG L ﾀﾝﾃﾞﾑ給紙下PGL
58	NSFTZ2630FCZZ запросить цену →	AY FQ N C Shaft 巻取ｼｬﾌﾄ
59	LPINS0096FCZZ запросить цену →	AB DD C Pin (3x12) 平行ﾋﾟﾝ
60	MARMP0271FCZ1 запросить цену →	AK EB N C Spring lock arm ｽﾌﾟﾘﾝｸﾞﾛｯｸｱｰﾑ
61	MSPRD2910FCZ1 запросить цену →	AH DX N C Tray lift support spring ﾄﾚｲﾘﾌﾄ補助ｽﾌﾟﾘﾝｸﾞ
62	PSHEP4951FCZZ запросить цену →	AD DJ N C Tandem seperate front sheet 2 ﾀﾝﾃﾞﾑ分離前ｼｰﾄ
63	MSPRD2909FCZZ запросить цену →	AG DX N C T cassette lock arm spring Tｶｾｯﾄﾛｯｸｱｰﾑｽﾌﾟﾘﾝｸﾞ
64	MARMP0270FCZZ запросить цену →	AK DX N C T cassette lock arm Tｶｾｯﾄﾛｯｸｱｰﾑ
65	NSFTZ2631FCZZ запросить цену →	AE DS N C T cassette lock shaft Tｶｾｯﾄﾛｯｸ軸
66	PGIDM1919FCZ5 запросить цену →	BF GN N C Tandem paper feed lower PG R ﾀﾝﾃﾞﾑ給紙下PGR
67	XHTSD40P08TV0 запросить цену →	AC DD N C Screw (4x8) ﾋﾞｽ
68	CPLTM5839FC01 запросить цену →	AH DX N C Of center adjust plate Assy ｵﾌｾﾝﾀｰ調整板AS
69	MSPRC3026FCZZ запросить цену →	AC DJ C Tandem pressure spring 2 ﾀﾝﾃﾞﾑ圧接ｽﾌﾟﾘﾝｸﾞ
70	PSHEZ4867FCZ1 запросить цену →	AD DJ N C Tandem tray rear sheet ﾀﾝﾃﾞﾑﾄﾚｲ後ｼｰﾄ
71	PSHEP4895FCZ1 запросить цену →	AB DJ N C Wire protect sheet ﾜｲﾔｰ保護ｼｰﾄ
72	XPSSJ40-25000 запросить цену →	AA DD C SP pin (4x25) SPﾋﾟﾝ
74	LX-BZ0670FCZZ запросить цену →	AC DD C Drive joint stopper screw 駆動連結ｽﾄｯﾊﾟｰﾋﾞｽ
76	PWIR-0194FCZZ запросить цену →	AS EQ N C Wire LB ﾜｲﾔｰLB
77	PWIR-0193FCZ1 запросить цену →	AR EQ N C Wire LA ﾜｲﾔｰLA
79	LPLTM5967FCZZ запросить цену →	AN EG N C Paper feed lower PGR support plate 給紙下PGR補強板
80	NSFTZ2632FCZ1 запросить цену →	AV FG N C Tandem separat roller shaft ﾀﾝﾃﾞﾑ分離ﾛｰﾗｰ軸
81	XHBSE30P06000 запросить цену →	AA DD C Screw (3×6) ﾋﾞｽ

5. 9 ﾀﾝﾃﾞﾑｶｾｯﾄ(Tandem cassette)[AR-D13]

№	Артикул	Описание
10		ﾀﾝﾃﾞﾑ搬送(Tandem transfer)[AR-D13]
1	NBLTH0369FCZZ запросить цену →	AN EQ N B Belt (S2M360幅8）ﾍﾞﾙﾄ
2	NBRGM0501FCZZ запросить цену →	AB DJ C Bearing (φ6軸) 焼結
3	NPLYZ0378FCZZ запросить цену →	AF DS N C Pulley (22P S2M) ﾌﾟｰﾘｰ
4	LPINS0165FCZZ запросить цену →	AB DD C Pin (2x8) 平行ﾋﾟﾝ
5	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
6	MLEVP0820FCZ1 запросить цену →	AL EB N C Tandem transfer actuator ﾀﾝﾃﾞﾑ搬送ｱｸﾁｪｰﾀｰ
7	MSPRD2921FCZ1 запросить цену →	AC DJ N C Tandem transfer actuator spring ﾀﾝﾃﾞﾑ搬送ｱｸﾁｪｰﾀｰｽﾌﾟﾘﾝｸﾞ
8	NROLR1339FCZZ запросить цену →	AW FG N C Tandem transfer roller ﾀﾝﾃﾞﾑ搬送ﾛｰﾗｰ
9	NROLR1340FCZZ запросить цену →	AW FG N C Tandem vertical transfer roller ﾀﾝﾃﾞﾑ縦搬送ﾛｰﾗｰ
10	PGIDM1922FCZ1 запросить цену →	BQ LP N C Tandem transfer paper guide upper ﾀﾝﾃﾞﾑ搬送PG上
11	LPINS0133FCZZ запросить цену →	AA DD C Pin (2x10) 平行ﾋﾟﾝ
12	NGERH1472FCZZ запросить цену →	AG DS N C T transfer gear (29T) T搬送ｷﾞﾔ
13	MSPRD2919FCZZ запросить цену →	AC DJ N C Tandem vertical transfer actuator SP ﾀﾝﾃﾞﾑ縦搬送ｱｸﾁｪｰﾀｰｽﾌﾟﾘﾝｸﾞ
14	MLEVP0819FCZ1 запросить цену →	AL EB N C Tandem vertical transfer actuator ﾀﾝﾃﾞﾑ縦搬送ｱｸﾁｪｰﾀｰ
15	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
16	LSTPP0355FCZZ запросить цену →	AD DJ N C Desk left door stopper ﾃﾞｽｸ左ﾄﾞｱｽﾄｯﾊﾟｰ
17	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
18	NBLTH0369FCZZ запросить цену →	AN EQ N B Belt (SM360幅8) ﾍﾞﾙﾄ
19	MSPRD2917FCZ1 запросить цену →	AD DJ N C Tandem transfer follower PG earth SP ﾀﾝﾃﾞﾑ搬送PGｱｰｽｽﾌﾟﾘﾝｸﾞ
20	NSFTZ2637FCZZ запросить цену →	AU FG N C Tandem transfer follower shaft ﾀﾝﾃﾞﾑ搬送従動軸
21	NROLP0896FCZZ запросить цену →	AC DD C Transfer follower roller 搬送従動ﾛｰﾗｰ
22	MSPRC2918FCZZ запросить цену →	AC DJ N C Tandem transfer follower spring ﾀﾝﾃﾞﾑ搬送従動ｽﾌﾟﾘﾝｸﾞ
23	PGIDM1923FCZ1 запросить цену →	BL HR N C Tandem transfer paper guide lower ﾀﾝﾃﾞﾑ搬送PG下
10		ﾀﾝﾃﾞﾑ搬送(Tandem transfer)[AR-D13]
11		ﾏﾙﾁ給紙(Multi paper feed)
1	LPLTM5825FCZZ запросить цену →	AQ EQ N C Paper feed PG upper support plate 給紙PG上補強板
2	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
3	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
4	NROLR1336FCZZ запросить цену →	AU EZ N C Transfer roller 2 搬送ﾛｰﾗｰ2
5	NBRGM0096FCZ1 запросить цену →	AB DJ C Bearing (φ6 WD) 軸受
6	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
7	XEBSE30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
8	LPLTP5827FCZZ запросить цену →	AF DS N C Multi sensor fixing plate ﾏﾙﾁｾﾝｻｰ取付板
9		VHPGP1A73A+-1 AG DX B Photo sensor (GP1A73A) ﾌｫﾄｾﾝｻｰ
10	DHAI-3250FCZZ запросить цену →	AW FG N C MPT paper feed harness MPT給紙ﾊｰﾈｽ
11	MSPRC2965FCZZ запросить цену →	AB DJ N C Pickup roller earth spring 呼込ﾛｰﾗｰｱｰｽｽﾌﾟﾘﾝｸﾞ
12	MLEVP0813FCZ2 запросить цену →	AH DX N C Multi PE actuator ﾏﾙﾁPEｱｸﾁｪｰﾀｰ
13	PGIDM1912FCZ1 запросить цену →	AW FG N C Paper feed paper guide F 給紙PGF
14	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
15	MLEVP0812FCZ1 запросить цену →	AG DX N C Multi transfer actuator ﾏﾙﾁ搬送ｱｸﾁｪｰﾀｰ
16	MSPRD2900FCZZ запросить цену →	AC DJ N C Multi transfer actuator spring ﾏﾙﾁ搬送ｱｸﾁｪｰﾀｰｽﾌﾟﾘﾝｸﾞ
17	PGIDM1911FCZ2 запросить цену →	BF GN N C Multi paper feed paper guide upper ﾏﾙﾁ給紙PG上
18	MLEVP0814FCZ1 запросить цену →	AK DX N C Pick up move lever 呼込可動ﾚﾊﾞｰ
19	MSPRD2903FCZZ запросить цену →	AC DJ N C Pick up move lever spring 呼込可動ﾚﾊﾞｰｽﾌﾟﾘﾝｸﾞ
20	LPLTM5824FCZZ запросить цену →	AH DX N C Paper feed roller fixing plate 給紙ﾛｰﾗｰ取付板
21	LPINS0165FCZZ запросить цену →	AB DD C Pin (2x8) 平行ﾋﾟﾝ
22	NBLTH0337FCZZ запросить цену →	AK EB N B Belt (S2M102幅6) ﾍﾞﾙﾄ
23	LPINS0133FCZZ запросить цену →	AA DD C Pin (2x10) 平行ﾋﾟﾝ
24	NGERH1406FCZZ запросить цену →	AG DX N C Gear (18/22P) ｷﾞﾔ
25	NGERH0863FCZZ запросить цену →	AB DD C Pickup roller gear (18T) ﾋﾟｯｸｱｯﾌﾟﾛｰﾗｰｷﾞﾔ
26	PCLR-0470FCZZ запросить цену →	AE DS N C Drive joint collar 駆動連結ｶﾗｰ
27		0EUTPE0302L// AC DJ C Harness fixing tape ﾊｰﾈｽ押えﾃｰﾌﾟ
28	XRESP70-08000 запросить цену →	AA DD C E type ring (E7) Eﾘﾝｸﾞ
29	NROLP1364FCZZ запросить цену →	AC DJ N C Transfer roller M 搬送ﾛｰﾗｰM
30	NROLR1335FCZZ запросить цену →	AX FG N C Transfer roller 1 搬送ﾛｰﾗｰ1
31	MSPRT2902FCZ1 запросить цену →	AC DJ N C Multi pick pressure spring ﾏﾙﾁﾋﾟｯｸ圧ｽﾌﾟﾘﾝｸﾞ
32	NSFTZ2620FCZZ запросить цену →	AP EQ N C Pickup roller shaft 呼込ﾛｰﾗｰ軸
33	NPLYZ0365FCZZ запросить цену →	AC DJ C Pick up roller pulley 呼込ﾛｰﾗｰﾌﾟｰﾘｰ
34	NBLTH0338FCZZ запросить цену →	AH DX N B Belt (B55MXL幅4.8) ﾍﾞﾙﾄ
35	NROLR1312FCZZ ✓ в наличии	AN EG C Pickup roller 呼込ﾛｰﾗｰ
36	NROLR1311FCZZ ✓ в наличии	AN EG C Paper feed separate roller 給紙分離ﾛｰﾗｰ
37	NCPL-0049FCZZ запросить цену →	AH DX C Oneway coupling ﾜﾝｳｪｲｶｯﾌﾟﾘﾝｸﾞ
38	NSFTZ2621FCZZ запросить цену →	AN EG N C Multi transfer follower shaft 2 ﾏﾙﾁ搬送従動軸2
39	NSFTZ2619FCZ1 запросить цену →	AX FG N C Multi paper feed roller shaft ﾏﾙﾁ給紙ﾛｰﾗｰ軸
40	PGIDM1914FCZ1 запросить цену →	BA FX N C Multi paper feed lower PG ﾏﾙﾁ給紙下PG
41	NSFTZ2623FCZZ запросить цену →	AT EZ N C Transfer follower shaft 搬送従動軸1
42	PCLC-0305FCZZ запросить цену →	BA FX N B Torque limiter multi ﾄﾙｸﾘﾐｯﾀｰﾏﾙﾁ
43	LPINS0089FCZZ запросить цену →	AA DD C SP pin (2x8) SPﾋﾟﾝ
44	LX-WZ2011SCZZ запросить цену →	AA DD C Washer ﾎﾟﾘｽﾗｲﾀﾞｰ
45	MSPRC2905FCZ1 запросить цену →	AC DJ N C Transfer follower spring 1 搬送従動ｽﾌﾟﾘﾝｸﾞ1
46	MLEVP0834FCZ1 запросить цену →	AF DS N C Multi separate lever ﾏﾙﾁ分離圧解ﾚﾊﾞｰ
47	MSPRC2904FCZ2 запросить цену →	AC DJ N C Multi pressure spring ﾏﾙﾁ圧接ｽﾌﾟﾘﾝｸﾞ
48	MARMP0269FCZZ запросить цену →	AE DS N C Multi separate roller arm ﾏﾙﾁ分離ﾛｰﾗｰｱｰﾑ
49	PGIDM1915FCZ1 запросить цену →	AZ FQ N C Multi U turn paper guide ﾏﾙﾁUﾀｰﾝPG
50	LPLTM5826FCZZ запросить цену →	AM EG N C Paper feed under PG support plate 給紙下PG補強板
51	GDOR-0032FCZ1 запросить цену →	BL HG N D Multi left door ﾏﾙﾁ左ﾄﾞｱ
52	PTME-0285FCZZ запросить цену →	AF DS N C Multi left door lock pawl ﾏﾙﾁ左ﾄﾞｱﾛｯｸ爪
53	MSPRC2906FCZZ запросить цену →	AE DJ N C Multi left door lock spring F ﾏﾙﾁ左ﾄﾞｱﾛｯｸｽﾌﾟﾘﾝｸﾞ F
54	XEBSE30P10000 запросить цену →	AA DD C Screw (3x10) ﾋﾞｽ
55	NCPL-0049FCBZ запросить цену →	AT EZ N C Multi separate coupling (ﾜﾝｳｪｲ付) ﾏﾙﾁ分離ｶｯﾌﾟﾘﾝｸﾞ
56	NSFTZ2622FCZ1 запросить цену →	AX FG N C Multi separation roller shaft ﾏﾙﾁ分離ﾛｰﾗｰ軸
57	NROLP0896FCZZ запросить цену →	AC DD C Transfer follower roller 搬送従動ﾛｰﾗｰ
58	PGIDM1913FCZZ запросить цену →	AV FG N C Multi paper exit paper guide ﾏﾙﾁ出紙PG
59	XRESP40-06000 ✓ в наличии	AA DD C E type ring (E4) Eﾘﾝｸﾞ
60	MSPRT2901FCZ1 запросить цену →	AC DJ N C Multi transfer follower spring 2 ﾏﾙﾁ搬送従動ｽﾌﾟﾘﾝｸﾞ2
61	LHLDZ1465FCZ2 запросить цену →	AP EQ N C Pickup roller holder 呼込ﾛｰﾗｰﾎﾙﾀﾞｰ
62	NPLYZ0378FCZZ запросить цену →	AF DS N C Pulley (22P S2M) ﾌﾟｰﾘｰ
63	MSPRT2973FCZZ запросить цену →	AD DJ N C Multi separate pressure spring ﾏﾙﾁ分離圧解ｽﾌﾟﾘﾝｸﾞ
64	NPLYZ0373FCZZ запросить цену →	AH DX C Paper feed roller pulley 給紙ﾛｰﾗｰﾌﾟｰﾘｰ
65	PTPE-0264FCZZ запросить цену →	AD DJ N C Paper feed harness tape 給紙ﾊｰﾈｽﾃｰﾌﾟ
66	LPLTM5958FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 1 UﾀｰﾝPG支点板
67	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ

6. 11 ﾏﾙﾁ給紙(Multi paper feed)

№	Артикул	Описание
12		多段給紙(Paper feeding section)[AR-D14]
1	LPLTM5825FCZZ запросить цену →	AQ EQ N C Paper feed PG upper support plate 給紙PG上補強板
2	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
3	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
4	NROLR1336FCZZ запросить цену →	AU EZ N C Transfer roller 2 搬送ﾛｰﾗｰ2
5	NBRGM0096FCZ1 запросить цену →	AB DJ C Bearing (φ6 WD) 軸受
6	XRESP50-06000 запросить цену →	AA DD C E type ring (E5) Eﾘﾝｸﾞ
7	XEBSE30P08000 запросить цену →	AA DD C Screw (3x8) ﾋﾞｽ
8	LPLTP5827FCZZ запросить цену →	AF DS N C Multi sensor fixing plate ﾏﾙﾁｾﾝｻｰ取付板
9		VHPGP1A73A+-1 AG DX B Photo sensor (GP1A73A) ﾌｫﾄｾﾝｻｰ
10	DHAI-3242FCZZ запросить цену →	AV FG N C 3T paper feed harness (3T) 3T給紙ﾊ-ﾈｽ
11	PGIDM1912FCZ1 запросить цену →	AW FG N C Paper feed paper guide F 給紙PGF
12	PGIDM1924FCZ2 запросить цену →	BF GN N C Paper feed PG upper 多段給紙PG上
13	MLEVP0813FCZ2 запросить цену →	AH DX N C Multi PE actuator ﾏﾙﾁPEｱｸﾁｪｰﾀｰ
14	MLEVP0814FCZ1 запросить цену →	AK DX N C Pick up move lever 呼込可動ﾚﾊﾞｰ
15	MSPRD2903FCZZ запросить цену →	AC DJ N C Pick up move lever spring 呼込可動ﾚﾊﾞｰｽﾌﾟﾘﾝｸﾞ
16	MLEVP0812FCZ1 запросить цену →	AG DX N C Multi transfer actuator ﾏﾙﾁ搬送ｱｸﾁｪｰﾀｰ
17		0EUTPE0302L// AC DJ C Harness fixing tape ﾊｰﾈｽ押えﾃｰﾌﾟ
18	NROLP1351FCZZ запросить цену →	AG DX N C Follower roller 従動ﾛｰﾗｰ
19	XHBSE40P10000 запросить цену →	AA DD C Screw (4x10) ﾋﾞｽ
20	MSPRD2900FCZZ запросить цену →	AC DJ N C Multi transfer actuator spring ﾏﾙﾁ搬送ｱｸﾁｪｰﾀｰｽﾌﾟﾘﾝｸﾞ
21	NSFTZ2620FCZZ запросить цену →	AP EQ N C Pickup roller shaft 呼込ﾛｰﾗｰ軸
22	NPLYZ0365FCZZ запросить цену →	AC DJ C Pick up roller pulley 呼込ﾛｰﾗｰﾌﾟｰﾘｰ
23	NBLTH0338FCZZ запросить цену →	AH DX N B Belt (B55MXL幅4.8) ﾍﾞﾙﾄ
24	NROLR1312FCZZ ✓ в наличии	AN EG C Pickup roller 呼込ﾛｰﾗｰ
25	NROLR1311FCZZ ✓ в наличии	AN EG C Paper feed separate roller 給紙分離ﾛｰﾗｰ
26	NCPL-0049FCZZ запросить цену →	AH DX C Oneway coupling ﾜﾝｳｪｲｶｯﾌﾟﾘﾝｸﾞ
27	NPLYZ0373FCZZ запросить цену →	AH DX C Paper feed roller pulley 給紙ﾛｰﾗｰﾌﾟｰﾘｰ
28	NSFTZ2619FCZ1 запросить цену →	AX FG N C Multi paper feed roller shaft ﾏﾙﾁ給紙ﾛｰﾗｰ軸
29	NSFTZ2622FCZ1 запросить цену →	AX FG N C Multi separation roller shaft ﾏﾙﾁ分離ﾛｰﾗｰ軸
30	PGIDM1914FCZ1 запросить цену →	BA FX N C Multi paper feed lower PG ﾏﾙﾁ給紙下PG
31	PGIDM1957FCZZ запросить цену →	AF DS N C Center PG 多段ｾﾝﾀｰPG
32	MLEVP0834FCZ1 запросить цену →	AF DS N C Multi separate lever ﾏﾙﾁ分離圧解ﾚﾊﾞｰ
33	LPLTM5826FCZZ запросить цену →	AM EG N C Paper feed under PG support plate 給紙下PG補強板
34	MSPRT2973FCZZ запросить цену →	AD DJ N C Multi separate pressure spring ﾏﾙﾁ分離圧解ｽﾌﾟﾘﾝｸﾞ
35	LPLTM5958FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 1 UﾀｰﾝPG支点板
36	MARMP0269FCZZ запросить цену →	AE DS N C Multi separate roller arm ﾏﾙﾁ分離ﾛｰﾗｰｱｰﾑ
37	MSPRC2904FCZ2 запросить цену →	AC DJ N C Multi pressure spring ﾏﾙﾁ圧接ｽﾌﾟﾘﾝｸﾞ
38	NCPL-0049FCBZ запросить цену →	AT EZ N C Multi separate coupling (ﾜﾝｳｪｲ付) ﾏﾙﾁ分離ｶｯﾌﾟﾘﾝｸﾞ
39	LHLDZ1465FCZ2 запросить цену →	AP EQ N C Pickup roller holder 呼込ﾛｰﾗｰﾎﾙﾀﾞｰ
40	XRESP40-06000 ✓ в наличии	AA DD C E type ring (E4) Eﾘﾝｸﾞ
41	MSPRT2902FCZ1 запросить цену →	AC DJ N C Multi pick pressure spring ﾏﾙﾁﾋﾟｯｸ圧ｽﾌﾟﾘﾝｸﾞ
42	LSTPP0355FCZZ запросить цену →	AD DJ N C Desk left door stopper ﾃﾞｽｸ左ﾄﾞｱｽﾄｯﾊﾟｰ
43	XEBSE40P12000 запросить цену →	AA DD C Screw (4x12) ﾋﾞｽ
44	CPLTM5843FC01 запросить цену →	AP EQ N C Paper feed roller fixing plate Assy 多段給紙ﾛｰﾗｰ取付板AS
45	LPINS0165FCZZ запросить цену →	AB DD C Pin (2x8) 平行ﾋﾟﾝ
46	NBLTH0337FCZZ запросить цену →	AK EB N B Belt (S2M102幅6) ﾍﾞﾙﾄ
47	NGERH1406FCZZ запросить цену →	AG DX N C Gear (18/22P) ｷﾞﾔ
48	NGERH0863FCZZ запросить цену →	AB DD C Pickup roller gear (18T) ﾋﾟｯｸｱｯﾌﾟﾛｰﾗｰｷﾞﾔ
49	LPINS0133FCZZ запросить цену →	AA DD C Pin (2x10) 平行ﾋﾟﾝ
50	PCLR-0470FCZZ запросить цену →	AE DS N C Drive joint collar 駆動連結ｶﾗｰ
51	MSPRC2965FCZZ запросить цену →	AB DJ N C Pickup roller earth spring 呼込ﾛｰﾗｰｱｰｽｽﾌﾟﾘﾝｸﾞ
52	NPLYZ0378FCZZ запросить цену →	AF DS N C Pulley (22P S2M) ﾌﾟｰﾘｰ
53	LPINS0089FCZZ запросить цену →	AA DD C SP pin (2x8) SPﾋﾟﾝ
54	LX-WZ2011SCZZ запросить цену →	AA DD C Washer ﾎﾟﾘｽﾗｲﾀﾞｰ
55	PCLC-0305FCZZ запросить цену →	BA FX N B Torque limiter multi ﾄﾙｸﾘﾐｯﾀｰﾏﾙﾁ
56	PTPE-0264FCZZ запросить цену →	AD DJ N C Paper feed harness tape 給紙ﾊｰﾈｽﾃｰﾌﾟ
57	LPLTM5959FCZZ запросить цену →	AD DJ N C U turn PG fulcrum plate 2 UﾀｰﾝPG支点板
58	XHBSE40P08000 запросить цену →	AA DD C Screw (4x8) ﾋﾞｽ

Каталог очень большой (852 позиций). Показаны первые 6 узлов со схемами; полный список доступен по запросу.

Источник: Инк-Маркет.ру.

← Все статьи
